Re: Золотая лань

Сообщение Сергей Саратов » Вс мар 10, 2019 22:13

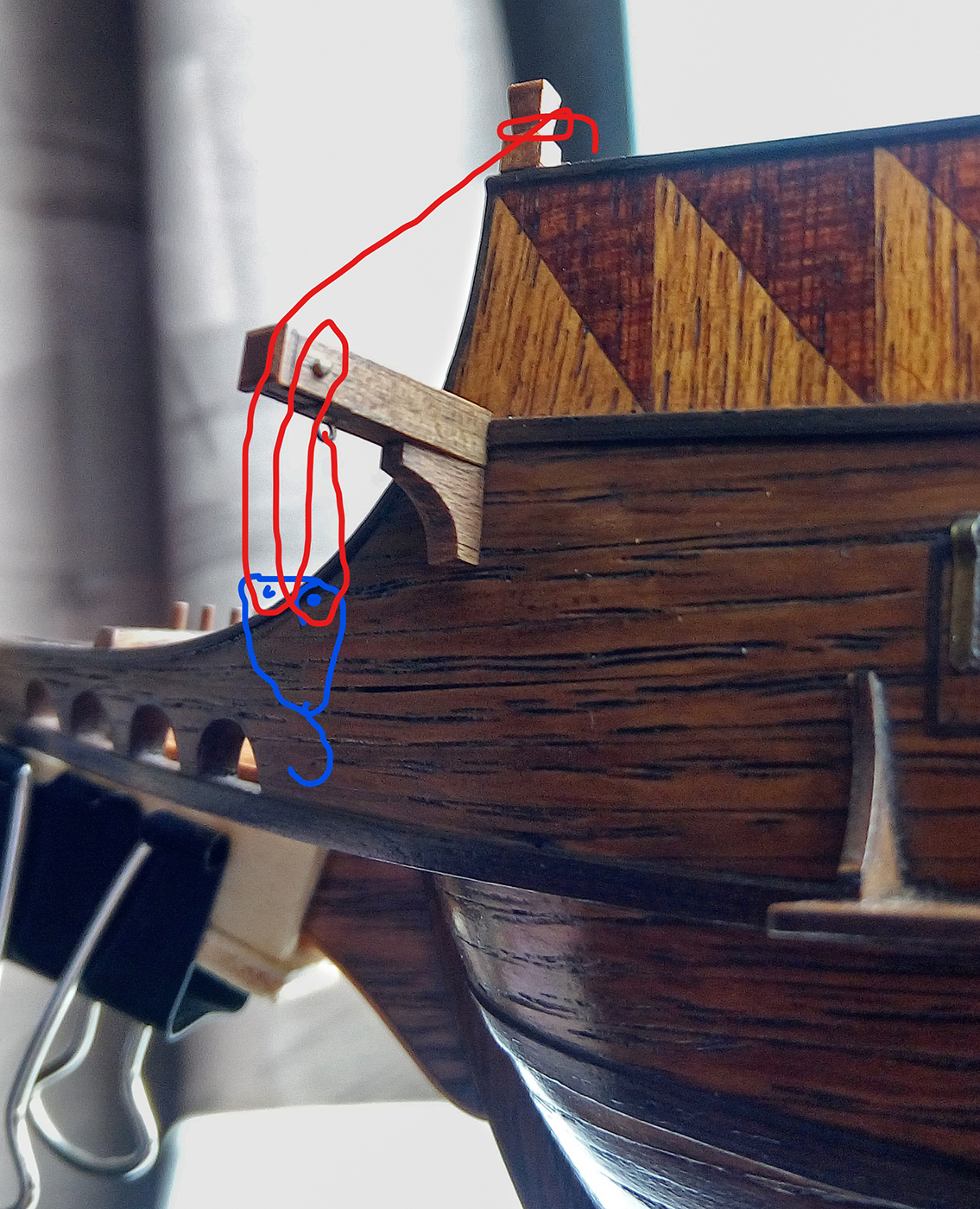

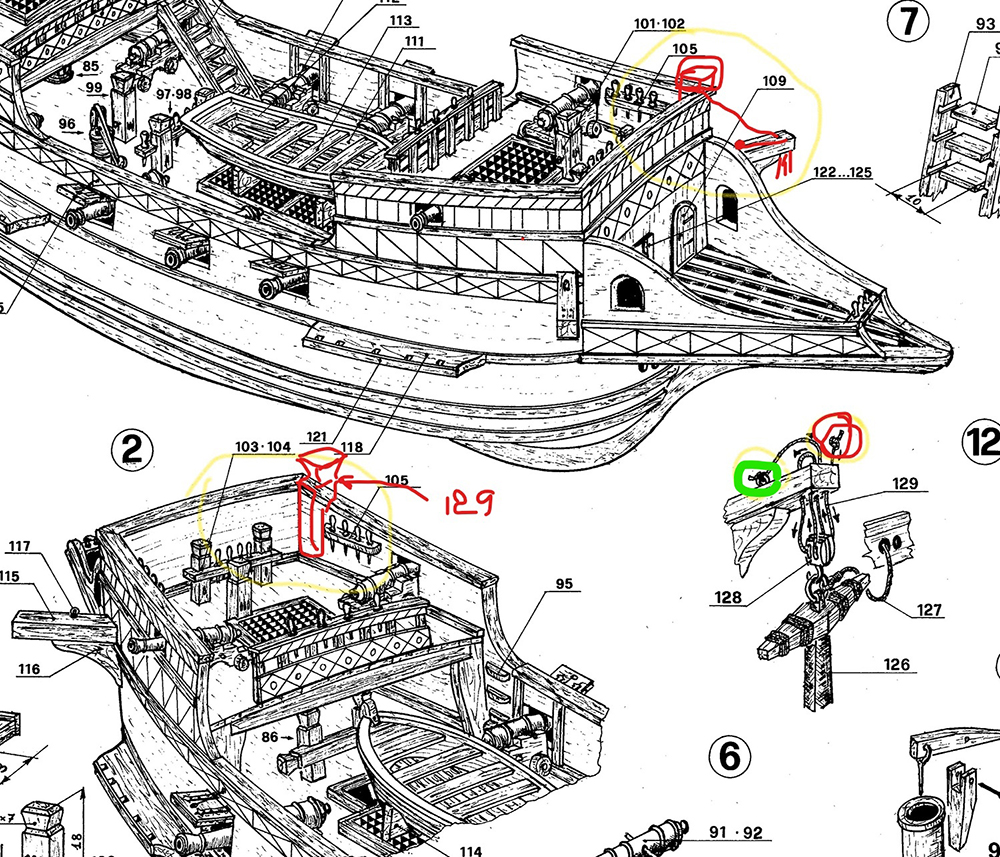

Я бы вот отмеченное зелёным, оставил привязанное к кольцу, а 129 красный узел если протянуть и привязать вот к этому столбику в углу на фальшборте ( столбик есть). Встало бы всё на свои места? Применительно к этому чертежу.
Вложения
InkedTable3_LI (3).jpg
Сергей Саратов

Сообщения: 138
Зарегистрирован: Сб янв 12, 2019 10:27
Откуда: САРАТОВ.
Благодарил (а): 1 раз.
Поблагодарили: 19 раз.

Re: Золотая лань

Сообщение AlexO » Вс мар 10, 2019 23:25

Насчет крепления к топтимберсу или кнехту ("столбику") - имхо вполне правомерное решение, если он есть у вас (на чертеже нет). А вот насчет такой проводки - не уверен, я бы использовал кноп (по сути все отличие в этом). Посмотрите у Мондфельда (https://www.shipmodeling.ru/content/books/book_hsm) целый раздел по кат-балкам есть.
----------------------------
https://www.youtube.com/watch?v=8I_vQHbmmaY
С уважением,
Александр
Аватара пользователя
AlexO

Сообщения: 278
Зарегистрирован: Чт дек 06, 2018 12:24
Откуда: Петербург-Москва
Благодарил (а): 41 раз.
Поблагодарили: 22 раз.

Re: Золотая лань

Сообщение Сергей Саратов » Пн мар 11, 2019 9:07

Спасибо большое за участие. Книжка хорошая. Она есть у меня. В ней к сожалению я не смог найти полного для себя ответа. полного рисунка от крамбола вниз до якоря и вверх, до кнехта или утки так и нет. Вот на моём чертёжике люди и не стали парить нам мозги. На крамболе сделали два узла и всё. Простая модель, простое решение.
Сергей Саратов

Сообщения: 138
Зарегистрирован: Сб янв 12, 2019 10:27
Откуда: САРАТОВ.
Благодарил (а): 1 раз.
Поблагодарили: 19 раз.

Re: Золотая лань

Сообщение Сергей Саратов » Пн мар 11, 2019 13:17

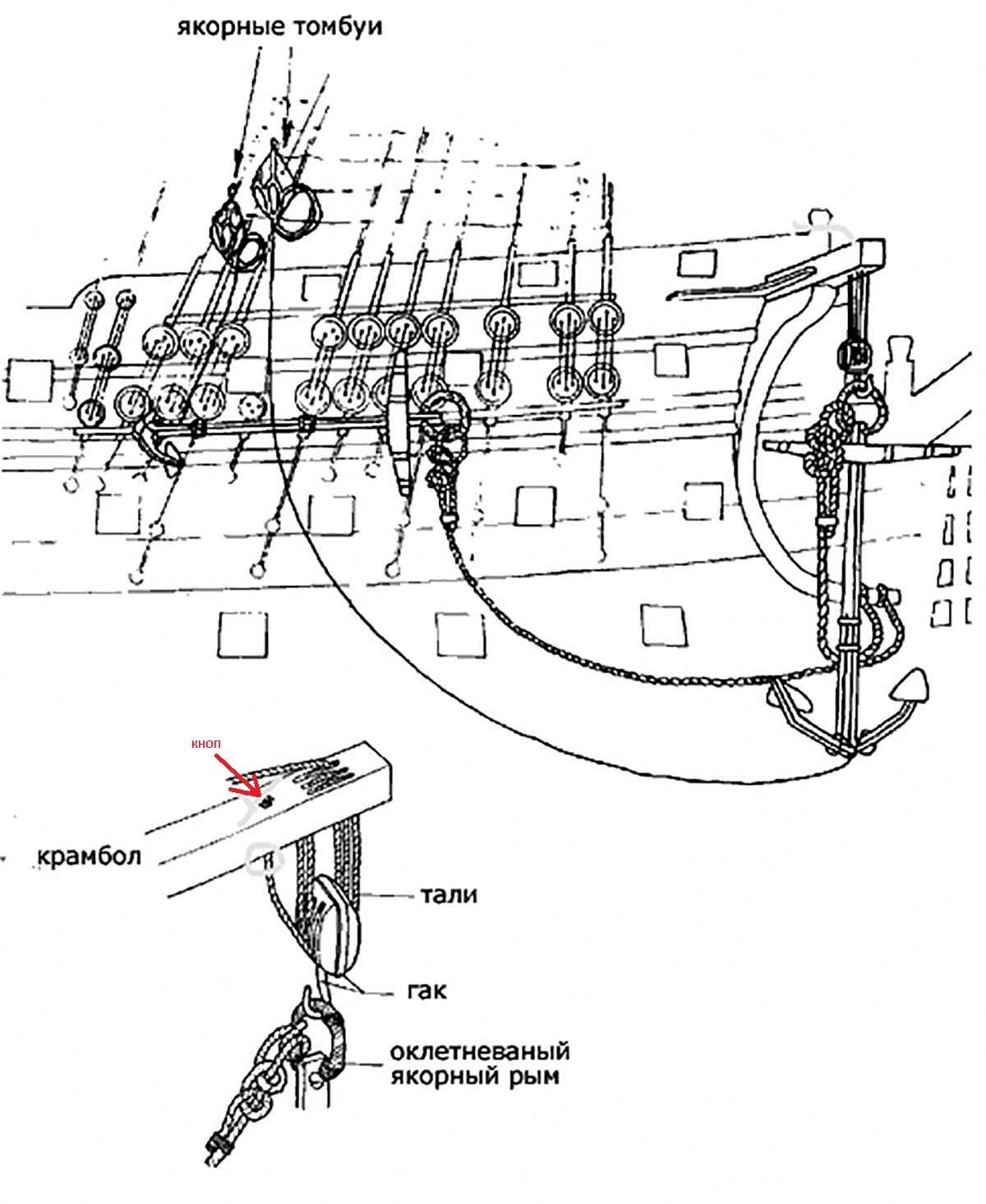

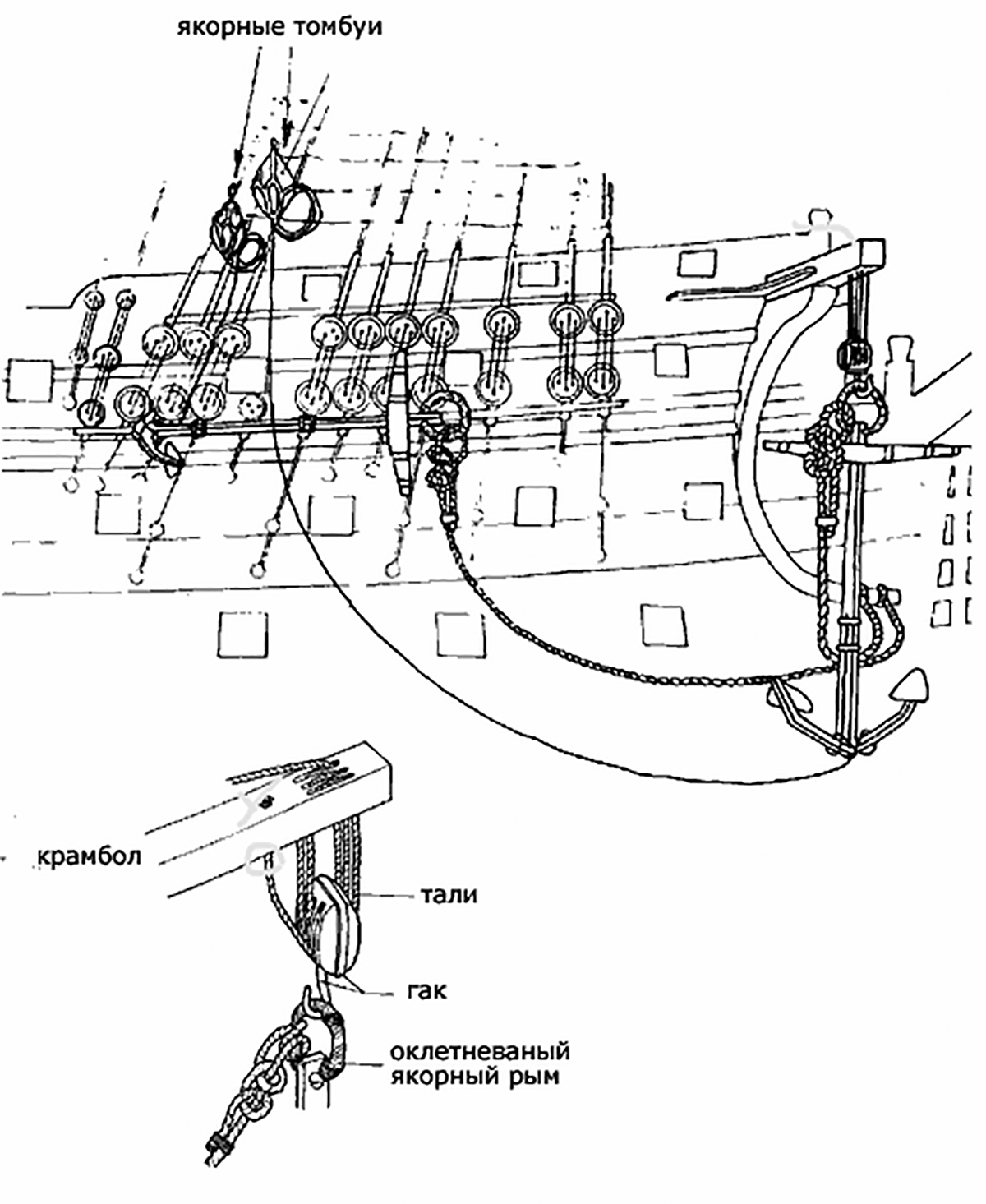

Вот нашёл рисунок, почти совпадающий с моим изделием. Только у меня под крамболом кольцо вклеено, а не рисунке узел. Смотрится узел не очень как то. Если мне сделать так же?
Вложения
одн 0009.jpg
одн 0006.jpg
одн 0007.jpg
одн 0008.jpg
Сергей Саратов

Сообщения: 138
Зарегистрирован: Сб янв 12, 2019 10:27
Откуда: САРАТОВ.
Благодарил (а): 1 раз.
Поблагодарили: 19 раз.

Re: Золотая лань

Сообщение AlexO » Пн мар 11, 2019 15:30

Сергей Саратов писал(а):Вот нашёл рисунок, почти совпадающий с моим изделием. Только у меня под крамболом кольцо вклеено, а не рисунке узел. Смотрится узел не очень как то. Если мне сделать так же?
На этом рисунке тоже кноп (узел) - хоть это и рисунок гораздо более поздний. Причем важное отличие от чертежа mamoli, что для кнопа предусмотрено отдельное отверстие. Больше того, как "узел" он и не должен смотреться. Представьте, что на этих талях подвесили якорь в несколько сот килограмм - кноп затянется в отверстие и заклинит его, снаружи это будет выглядеть не как узел, а как пробка в отверстии. Все-таки любой подвижный узел может развязаться, любой рым отломиться итд - кноп в этом плане гораздо надежнее: цель же закрепить намертво, а не отвязывать время от времени. По сути вопрос у вас только в этом - остальное-то понятно. Мне раньше такой вариант с рымом (кольцом) не попадался, но я и не претендую на "тонкого знатока".
Вложения
одн 0008.jpg
----------------------------
https://www.youtube.com/watch?v=8I_vQHbmmaY
С уважением,
Александр
Аватара пользователя
AlexO

Сообщения: 278
Зарегистрирован: Чт дек 06, 2018 12:24
Откуда: Петербург-Москва
Благодарил (а): 41 раз.
Поблагодарили: 22 раз.

Re: Золотая лань

Сообщение Сергей Саратов » Пн мар 11, 2019 17:10

Да, понял я с узлом в чем суть. Спасибо. Дырку под него бы создать не проблема, колечко откусить и всё, видно бы не осталось, его присутствия.
Сергей Саратов

Сообщения: 138
Зарегистрирован: Сб янв 12, 2019 10:27
Откуда: САРАТОВ.
Благодарил (а): 1 раз.
Поблагодарили: 19 раз.

Re: Золотая лань

Сообщение AlexO » Пн мар 11, 2019 20:39

Сергей Саратов писал(а):Да, понял я с узлом в чем суть. Спасибо. Дырку под него бы создать не проблема, колечко откусить и всё, видно бы не осталось, его присутствия.
Я бы оставил "колечко". :D Как загадку для придирчивого зрителя - зачем оно нужно и что за снасть предполагала его наличие. Эдакая "изюминка". Вот лет через 100 или 200 найдут вашу модель в музее и будут копья ломать, выкладывая ее фото и свои гипотезы...
----------------------------
https://www.youtube.com/watch?v=8I_vQHbmmaY
С уважением,
Александр
Аватара пользователя
AlexO

Сообщения: 278
Зарегистрирован: Чт дек 06, 2018 12:24
Откуда: Петербург-Москва
Благодарил (а): 41 раз.
Поблагодарили: 22 раз.

Re: Золотая лань

Сообщение Сергей Саратов » Пн мар 11, 2019 22:02

Ну а что, это вариант. Устроим головоломку потомкам...
Сергей Саратов

Сообщения: 138
Зарегистрирован: Сб янв 12, 2019 10:27
Откуда: САРАТОВ.
Благодарил (а): 1 раз.
Поблагодарили: 19 раз.

Re: Золотая лань

Сообщение Сергей Саратов » Ср мар 13, 2019 15:04

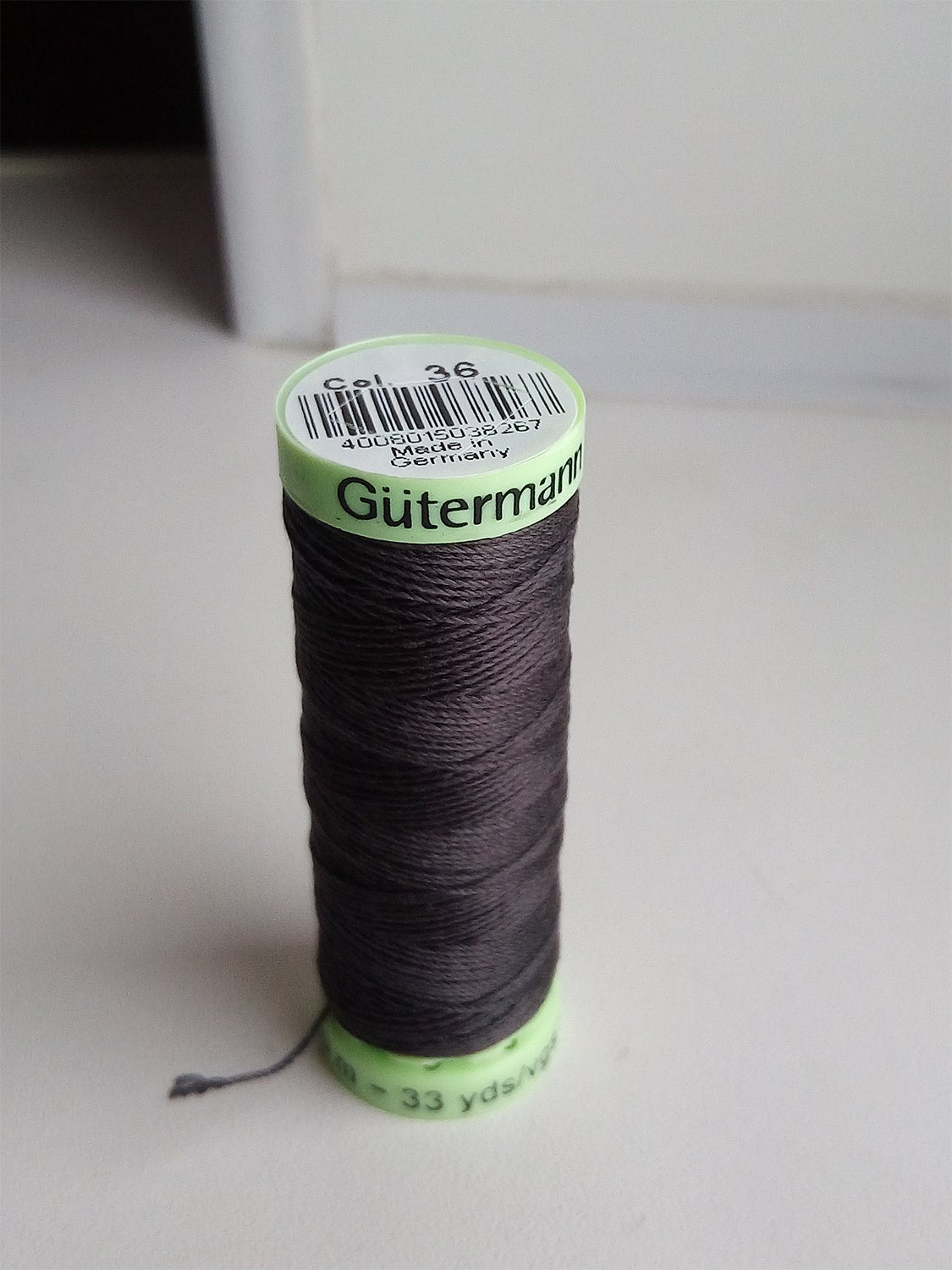

Друзья, приветствую! Случился вопрос, вот эти нитки, следует как то обработать, вощить или ещё что, перед использованием?
Вложения
Сергей Саратов

Сообщения: 138
Зарегистрирован: Сб янв 12, 2019 10:27
Откуда: САРАТОВ.
Благодарил (а): 1 раз.
Поблагодарили: 19 раз.

Re: Золотая лань

Сообщение Павел Крук » Ср мар 13, 2019 15:22

По хорошему навить :D
Но это уже обсуждалось. Нить насколько я понимаю "полиэстер" ворса нет, цвет подходит. Брать и использовать, можно попробовать битумным лаком блеск убрать немного.
... Летать не умеют. Стрелять тоже... пока не умеют... Но, орлы! /Титаренко/

Я не моделист я только учусь, с уважением Павел
Павел Крук

Сообщения: 1790
Зарегистрирован: Ср дек 14, 2011 9:08
Откуда: Беларусь Минск
Благодарил (а): 35 раз.
Поблагодарили: 108 раз.

Re: Золотая лань

Сообщение Aex 74 » Ср мар 13, 2019 15:33

Небольшая ворсистость всё-таки есть. После намотки увидите. Использовал такие нити, пока не нашел Tera и Scala Гутермановские.
С Уважением, Александр К.
Завершенные: Pinta (Amati), Nina (Amati),Santa Maria (Amati)
На стапеле: Феникс (Мастер Корабел)
Далее: Ласточка (Эскадра)
Aex 74

Сообщения: 320
Зарегистрирован: Пт авг 21, 2015 22:36
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 20 раз.

Re: Золотая лань

Сообщение Сергей Саратов » Ср мар 13, 2019 15:37

Павел, приветствую! Вот пока происходит некоторое затишье в работе с моделькой, занимаюсь приобретением кое каких материалов, да сбором полезной информации. Канаты всё таки решил не вить, модель мелкая и осваивать технологию навивки, покупать инструмент, думаю игра не стоит свеч. Попытаюсь обойтись готовыми нитками. Эту шпульку взял для стоячего такелажа.
Сергей Саратов

Сообщения: 138
Зарегистрирован: Сб янв 12, 2019 10:27
Откуда: САРАТОВ.
Благодарил (а): 1 раз.
Поблагодарили: 19 раз.

Re: Золотая лань

Сообщение Сергей Саратов » Ср мар 13, 2019 15:57

Aex 74 писал(а):Небольшая ворсистость всё-таки есть. После намотки увидите. Использовал такие нити, пока не нашел Tera и Scala Гутермановские.

Да, ворс моленько есть конечно,но по сравнению с другими готовыми нитками, его гораздо меньше. Да у нас и выбора то нет особо.
Сергей Саратов

Сообщения: 138
Зарегистрирован: Сб янв 12, 2019 10:27
Откуда: САРАТОВ.
Благодарил (а): 1 раз.
Поблагодарили: 19 раз.

Re: Золотая лань

Сообщение Aex 74 » Ср мар 13, 2019 16:27

Сергей Саратов писал(а):Канаты всё таки решил не вить, модель мелкая и осваивать технологию навивки, покупать инструмент, думаю игра не стоит свеч.

Сергей, стоит. Модель от этого только выиграет. Учитывая, что размер нитей такелажа разный, а у вас только такая толщина, то будет выглядеть не очень. А тросомот можно самому смастерить, примеров и на этом сайте много. Я свой смастерил рублей за 300 в общей сложности.
С Уважением, Александр К.
Завершенные: Pinta (Amati), Nina (Amati),Santa Maria (Amati)
На стапеле: Феникс (Мастер Корабел)
Далее: Ласточка (Эскадра)
Aex 74

Сообщения: 320
Зарегистрирован: Пт авг 21, 2015 22:36
Откуда: Москва
Благодарил (а): 2 раз.
Поблагодарили: 20 раз.

Re: Золотая лань

Сообщение Сергей Саратов » Ср мар 13, 2019 17:27

Aex 74 писал(а):Учитывая, что размер нитей такелажа разный, а у вас только такая толщина, то будет выглядеть не очень.

Нет, толщины видимо будет две или три на стоячем такелаже и две светлые на бегучем. Эта шпулька, пробный камень.
Сергей Саратов

Сообщения: 138
Зарегистрирован: Сб янв 12, 2019 10:27
Откуда: САРАТОВ.
Благодарил (а): 1 раз.
Поблагодарили: 19 раз.
