HMS Vanguard

[Михаил Комаров]

Действительно БОЛЬШОЙ- БОЛЬШОЙ. сюрприз. Спасибо Игорь. Столько сил на это затратить, подвиг настоящий. Если собрать все, что только на этой ветке вы показали и то наверное большая книга получится, а если вообще все ваше собрать....... Спасибо. Я вот подумал, если б без вас, в каком виде была б моя модель. Что в любом случае не такая уж точно. Что в коробке меня бы не устроило, а на что опереться не известно. Как-то следовал за Домановым, он куда-то ушел. Я к тому, что БОГ все видит. Спасибо.

[egen]

Коллеги,
Поддержите меня, прошу Игоря создать свой исторический подфорум.
Очень интересно читать его выкладки по всем кораблям.
Вот только разыскивать их здесь тяжело ))

[Solik]

Фундаментальный труд. Спасибо. Good job.

[PDV66]

Коллеги,
Поддержите меня, прошу Игоря создать свой исторический подфорум.
Очень интересно читать его выкладки по всем кораблям.
Вот только разыскивать их здесь тяжело ))

Жень,

да я его давно призываю к написанию книг(и) .... я конечно смотрю результаты работ моделистов, но, наверно, больше читаю его обзоры и замечания..

[egen]

Ну книга - это уже не тот формат, много возни, а вот отдельная тема на форуме - это да!!!

[Михаил Комаров]

Добрый день. Может у кого возникнут идеи, как технологически построить вот эту крышу. Просто идею. В голове что-то крутится, а ясной картины не видно.

[PDV66]

1. ....две трубки и спаять - лишнее отсечь
2. ... два прутка (дерево думаю будет слабовато) спаять обточить до половинок и метал сверху прочеканить...

[Михаил Комаров]

Крыша состоит не из двух радиусов, проходящих друг через друга под 90 градусов, а из более сложных фигур. По краям два маленьких радиуса, соединенных прямой площадкой. А нижние плоскости этих радиусов под углом 45гр соединяются с четырьмя площадками по углам.

[Иван Карпушкин]

возникнут идеи

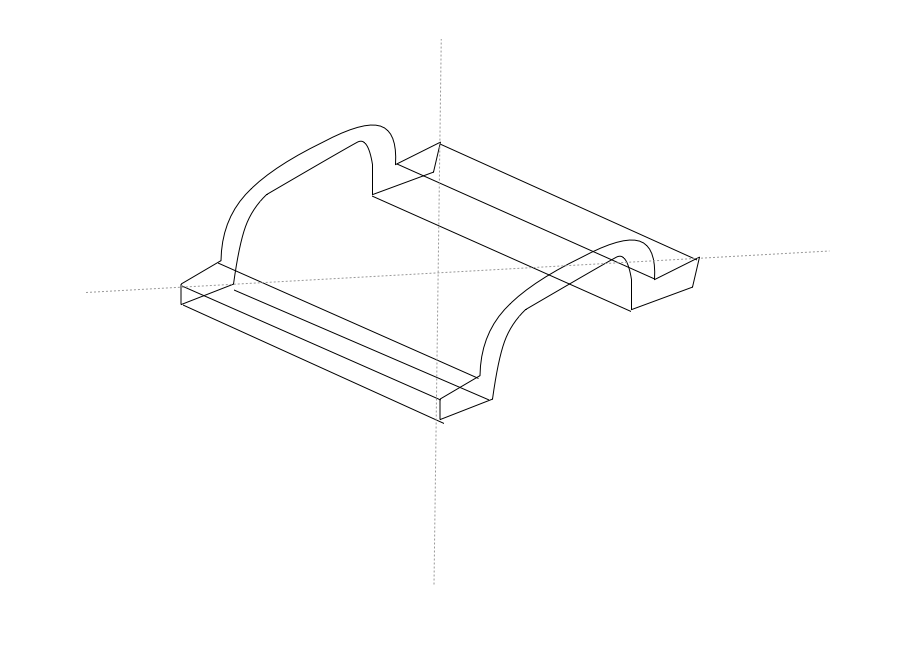

Делаем планку в профиль как на фото, разрезаем под 45 градусов (и так два раза), склеиваем 4 куска

[Михаил Комаров]

У меня была идея четырех частей. Только не подумал, что эта п планка может быть не склееная из многих частей, а сделана из одного куска дерева. Опять же проблема. Ладно, внутренний радиус можно выбрать фрезой, а внешний как выбирать, только делать однозаходную фрезу и ей пробовать.Сложновато. Все таки попробую такую чушку склеить из разных частей, а уж потом разрезать под 45гр. Спасибо, уже что-то складывается.

[Игорь Тараканов]

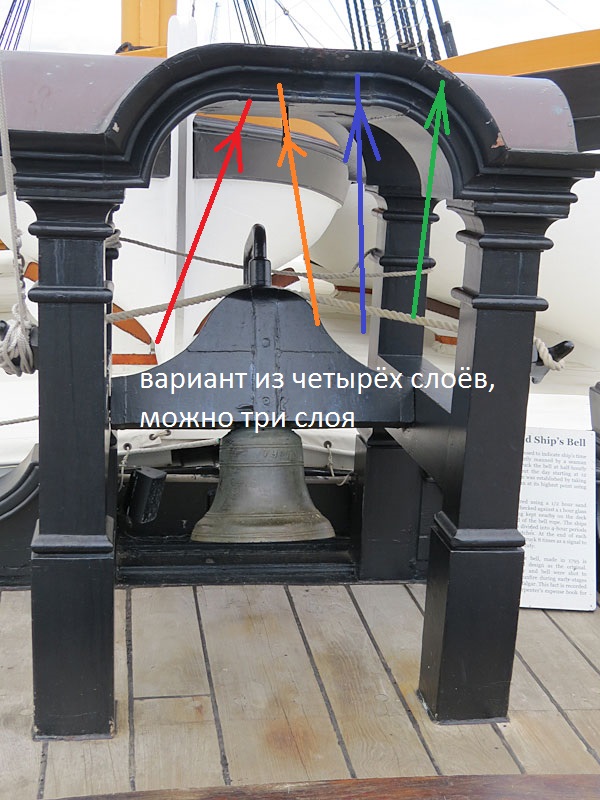

Я так понимаю, Миша это имеет в виду:

У крыши замысловатая фасонная кромка, она и создаёт проблему. Делать так. Создаём высокую оправку/болван по самому меньшему размеру свода крыши, четыре оправки, ведь крыша собрана из четырёх частей, соединённых под 90 градусов. Гнём и высушиваем первый нижний слой. Высота оправки позволит надёжно закрепить заготовку, чтобы не выпрямлялась. Край слоя формирует нижний фасон кромки крыши. Второй слой, как нетрудно догадаться, формирует фасонное углубление, которое заметно будет, и, думаю, третий и четвёртый слой окончательно сформируют фасон кромки крыши. После высыхания такая крыша будет прочнее железа и уже не потеряет сводчатую форму при снимании с оправки/болвана. Мне проще, я использую пластик.

Квадратные участки под колонны - это самостоятельные элементы, их тоже можно собрать из четырёх квадратиков каждый, у каждого квадратика свой размер и своя фасонная кромка.

[Михаил Комаров]

Не думаю, что этот вариант исполним, добавлю- мною. В чем будет сложность. Не совсем понял про оправку. Чтобы точно воспроизвести все эти овалы нужны матрица и пуансон, это как при штамповке. Второе- как точно расположить слои между собой, чтобы торцы еще и фигурную фаску образовали. Про фигурную фаску особо не думаю, на полуторах мм торца можно сделать просто небольшой наклон и будет нормально. Дерево черное, на нем фигурная фаска будет почти не видна.Я начну пробовать, по мере продвижения будет все ясней.

[Игорь Тараканов]

А, ну тогда проще.

[Олег Серегин]

если размер позволяет, можно так

извиняюсь за качество фото, но понять вроде можно

[Иван Карпушкин]

Опять же проблема

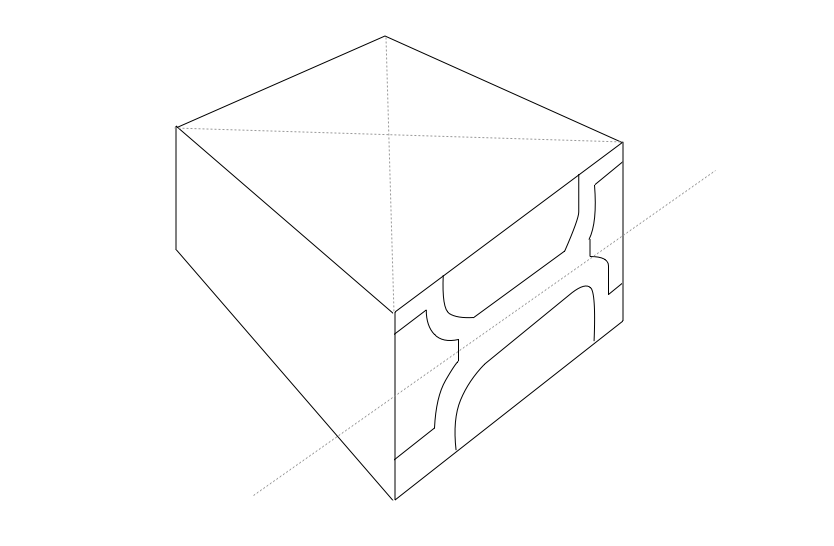

Например так (внешний радиус можно отшлифовать по месту после склейки)
