Разметка корпуса

#1 Сообщение VIC55 » Вт ноя 13, 2012 10:37

Добрый день!
Просмотрел форум, не смог найти.
Как правильно разметить на черновой обшивки линии для чистовой обшивки?
Спасибо.

Аватара пользователя
yurayerz
Сообщения: 1801
Зарегистрирован: Вт фев 02, 2010 17:30
Откуда: Ярославль
Благодарил (а): 773 раза
Поблагодарили: 242 раза
Контактная информация:

Re: Разметка корпуса

#2 Сообщение yurayerz » Вт ноя 13, 2012 11:29

Готово: Race Horse от Mantua, Scottish Maid от AL, Паровоз С.68 от OcCre, бриг "Меркурiй" от Амати
Энциклопедия Меркурия от К.В.Фомина
С уважением, Юрий.

VIC55
Сообщения: 18
Зарегистрирован: Вт ноя 13, 2012 10:27
Откуда: Москва
Поблагодарили: 1 раз

Re: Разметка корпуса

#3 Сообщение VIC55 » Вт ноя 13, 2012 14:11

Подскажите, как вставить в сообщение картинку.

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11796
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1052 раза
Поблагодарили: 604 раза
Контактная информация:

Re: Разметка корпуса

#4 Сообщение FreeLander » Вт ноя 13, 2012 14:29

С уважением, Пётр
Мой блог

VIC55
Сообщения: 18
Зарегистрирован: Вт ноя 13, 2012 10:27
Откуда: Москва
Поблагодарили: 1 раз

Re: Разметка корпуса

#5 Сообщение VIC55 » Вт ноя 13, 2012 16:58

Спасибо!
Просмотрел.

VIC55
Сообщения: 18
Зарегистрирован: Вт ноя 13, 2012 10:27
Откуда: Москва
Поблагодарили: 1 раз

Re: Разметка корпуса

#6 Сообщение VIC55 » Вт ноя 13, 2012 17:01

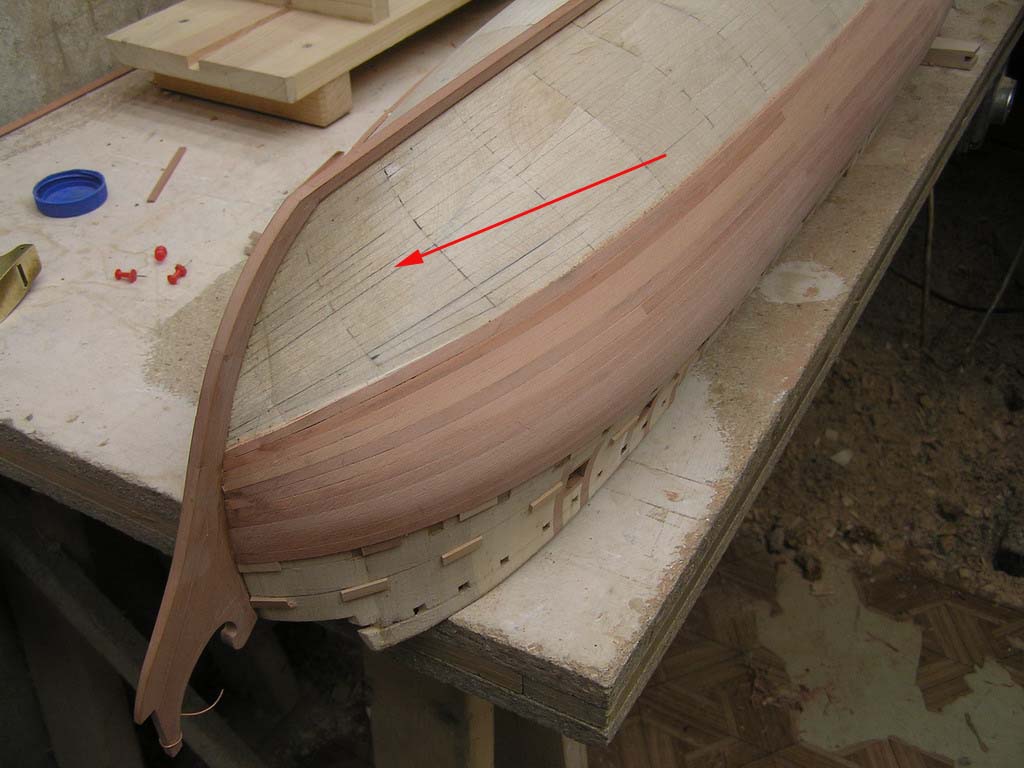

Разметку, как на картинке, как правильно сделать?

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11796
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1052 раза
Поблагодарили: 604 раза
Контактная информация:

Re: Разметка корпуса

#7 Сообщение FreeLander » Вт ноя 13, 2012 19:40

Листайте начиная с этой страницы.
С уважением, Пётр
Мой блог

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2597
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Разметка корпуса

#8 Сообщение Dmitry Shevelev » Вт ноя 13, 2012 20:15

FreeLander писал(а):Листайте начиная с этой страницы.
На второй странице темы разметка корпуса. А лучше изучите тему от корки до корки, думаю на многие вопросы настоящие и будущие найдете ответ.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

VIC55
Сообщения: 18
Зарегистрирован: Вт ноя 13, 2012 10:27
Откуда: Москва
Поблагодарили: 1 раз

Re: Разметка корпуса

#9 Сообщение VIC55 » Ср ноя 14, 2012 22:35

Спасибо, изучу!

Аватара пользователя
BALTMAN
Сообщения: 303
Зарегистрирован: Пт ноя 25, 2011 14:48
Откуда: БЕЛАРУСЬ г.ЛИДА
Благодарил (а): 40 раз
Поблагодарили: 9 раз

Re: Разметка корпуса

#10 Сообщение BALTMAN » Вт ноя 27, 2012 23:40

всем доброго времени суток. разъясните плиз!!! вот как пользоваться этим способом я понял. http://www.shipmodeling.ru/tooling_prim ... anking.php Изображение а вопрос вот в чём. как расчитать эти самые расходящиеся линии. размеры берутся относительно чего либо, или от фаноря?

Аватара пользователя
bbs
Сообщения: 63
Зарегистрирован: Вт окт 30, 2012 18:50
Откуда: Санкт-Петербург
Благодарил (а): 20 раз
Поблагодарили: 6 раз

Re: Разметка корпуса

#11 Сообщение bbs » Ср ноя 28, 2012 9:03

К примеру берем лист формата А4, узкую сторону делим на нужное количество частей. Далее соединяем получившиеся отметки с серединой противоположной стороны листа (или с углом) и имеем нужные расходящиеся линии. Если вам нужна бОльшая точность в определении размеров, то отметки ставим чаще или берем лист подлиннее.
По сути метода важно перемещать полоску перпендикулярно краю листа с отметками, тогда не будет погрешности и расстояния будут действительно одинаковыми.
Мой блог: bbs Shipyard
На стапеле: HMS Bounty [Artesania Latina]
Завершено: Бригантина [Звезда]

Аватара пользователя
BALTMAN
Сообщения: 303
Зарегистрирован: Пт ноя 25, 2011 14:48
Откуда: БЕЛАРУСЬ г.ЛИДА
Благодарил (а): 40 раз
Поблагодарили: 9 раз

Re: Разметка корпуса

#12 Сообщение BALTMAN » Ср ноя 28, 2012 9:38

bbs писал(а): узкую сторону делим на нужное количество частей.
я так понял что нужные части это количество досок обшивки?

loMaster
Сообщения: 1404
Зарегистрирован: Чт июл 03, 2008 17:34
Откуда: Обнинск
Благодарил (а): 10 раз
Поблагодарили: 41 раз

Re: Разметка корпуса

#13 Сообщение loMaster » Ср ноя 28, 2012 9:42

BALTMAN писал(а):я так понял что нужные части это количество досок обшивки?
не суть. Но верно. Я таким-же образом масштабировал точки крепления вантпутенсов на корпусе. После того как метод на глаз показал кривизну этого глаза :-)
Готово Race Horse
В заморозке Royal Caroline
Готово Golden yacht Amati
Готово USS Constitution сечение
Несбыточные мечты: Щебека, Святой Николай...

Аватара пользователя
bbs
Сообщения: 63
Зарегистрирован: Вт окт 30, 2012 18:50
Откуда: Санкт-Петербург
Благодарил (а): 20 раз
Поблагодарили: 6 раз

Re: Разметка корпуса

#14 Сообщение bbs » Ср ноя 28, 2012 10:06

Когда буду сам размечать - скорее всего сделаю картонку с такой разметкой. Количество линий разметки = количество реек в самом широком поясе + прозапас ;)
Мой блог: bbs Shipyard
На стапеле: HMS Bounty [Artesania Latina]
Завершено: Бригантина [Звезда]

Аватара пользователя
BALTMAN
Сообщения: 303
Зарегистрирован: Пт ноя 25, 2011 14:48
Откуда: БЕЛАРУСЬ г.ЛИДА
Благодарил (а): 40 раз
Поблагодарили: 9 раз

Re: Разметка корпуса

#15 Сообщение BALTMAN » Ср ноя 28, 2012 10:09

хорошо, понятно. а с клинкерной обшивкой этот способ тоже подойдёт.? или там какой то другой метод надо применять?
