Из криволасточки - в ЗАБИЯКУ

[Александр Кицай]

Всем моделистам доброго дня и крепкого здоровья.
Начинаю новый проект - шхуна "Ласточка" от фирмы Эскадра. Масштаб 1:72. Набор предполагается с переделками и дополнениями. Ну поехали.


[Александр Кицай]

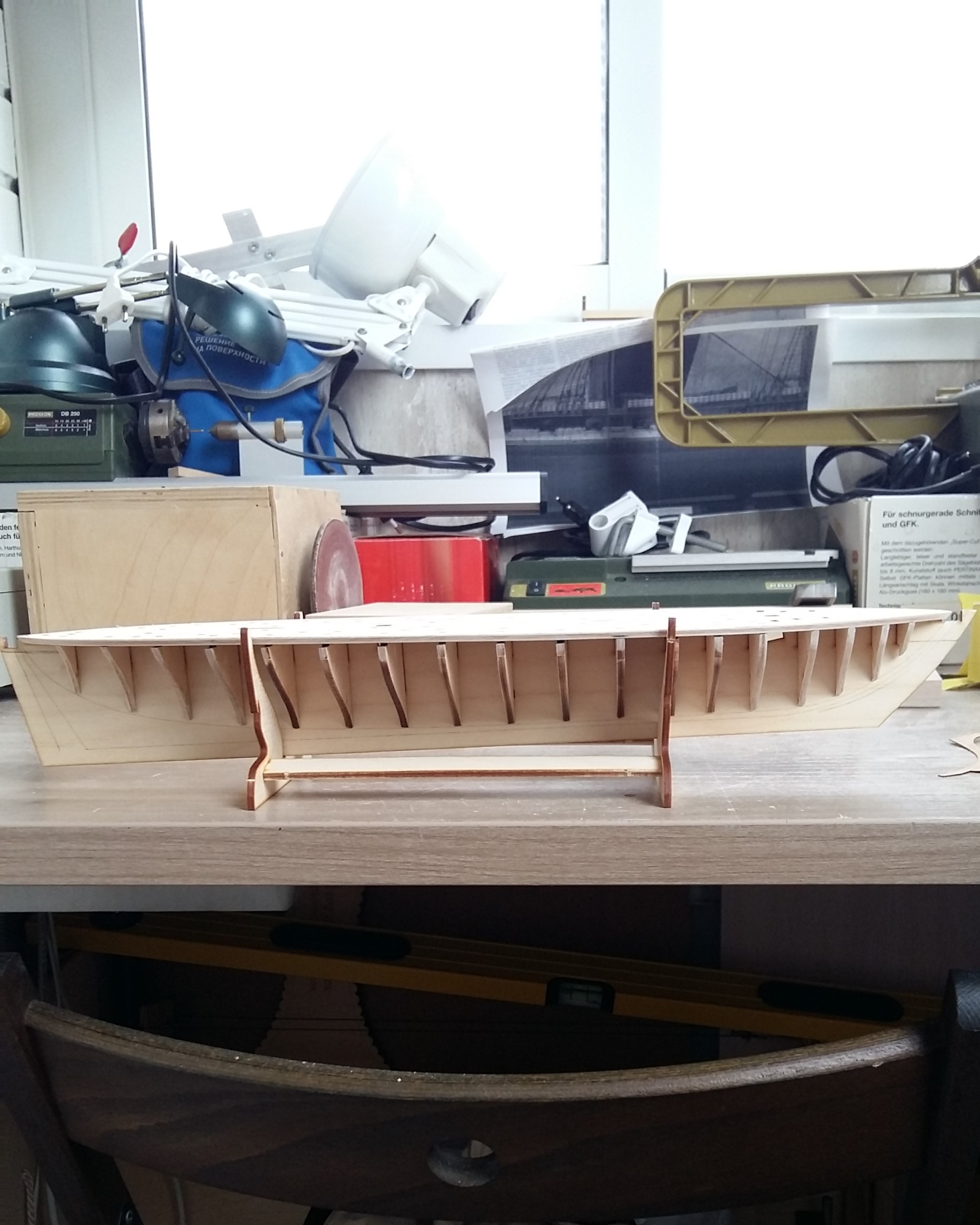

Текстовой инструкции в наборе нет. Есть только альбом с рисунками. Скажу честно, текста не хватает. Иногда по альбому трудно понять последовательность действий. Поэтому перед началом стройки пришлось на сухую собрать корпус. В наборе есть шаблон для отбивки ватерлинии, который поначалу мне показался бесполезным. Но посмотрев на чертеж шхуны, предварительно приобретенный в РГА ВМФ оказалось, что шхуна имеет дифферент на корму. После этого собрал подставку под модель понял предназначение этого шаблона. Сама подставка уже сделана с учетом дифферента и после установки модели на нее можно отбивать ватерлинию.

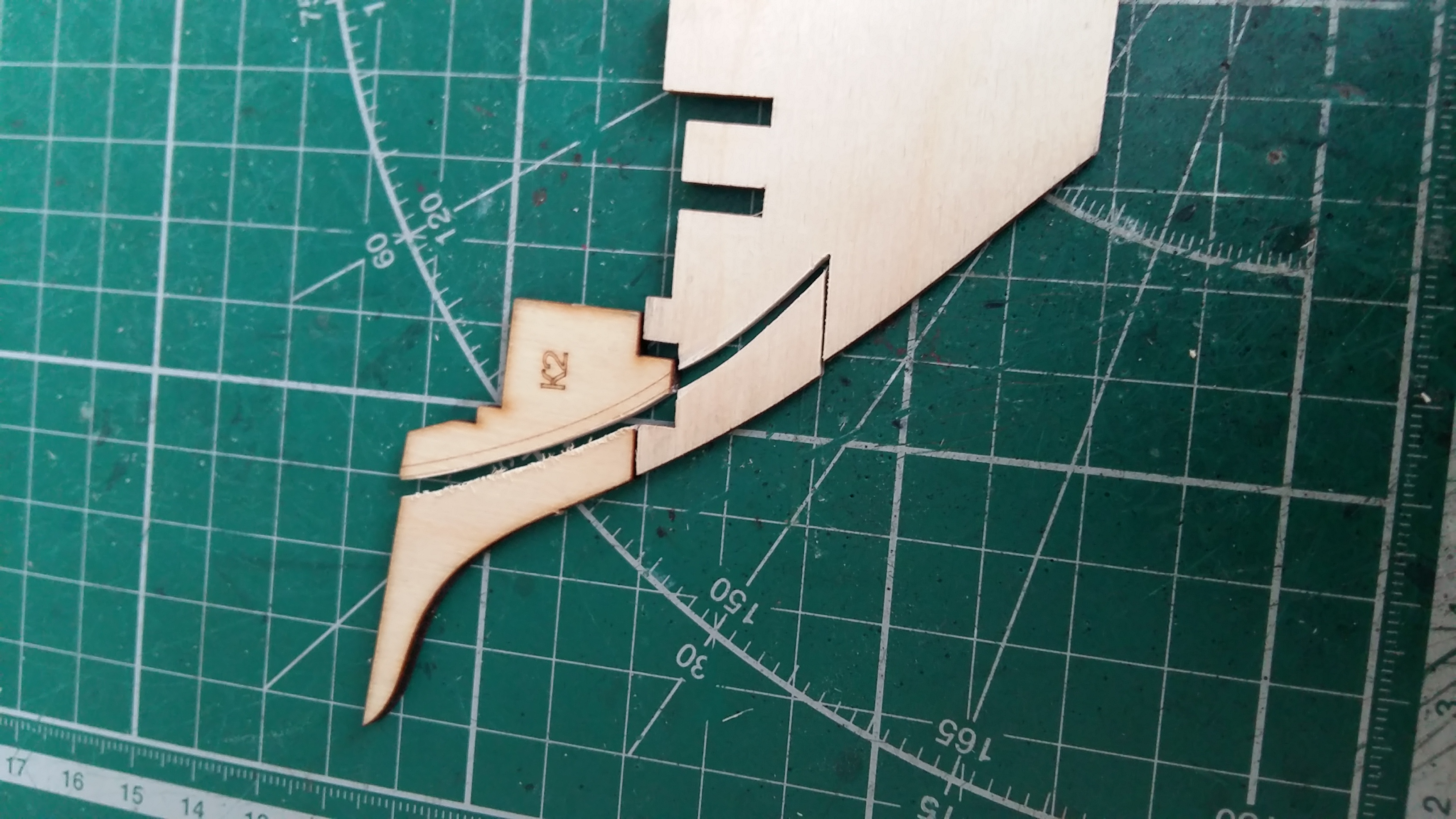

Учитывая, что модель у меня будет с переделками, отрезал детали форштевня, чуть ниже ватерлинии. В этом месте потом будет наборный форштевень из черного граба.

Почему не отрезал дальше? Поясняю. В связи с тем, что модель по ватерлинию будет обшиваться медью, остальное можно не переделывать.

[Александр Кицай]

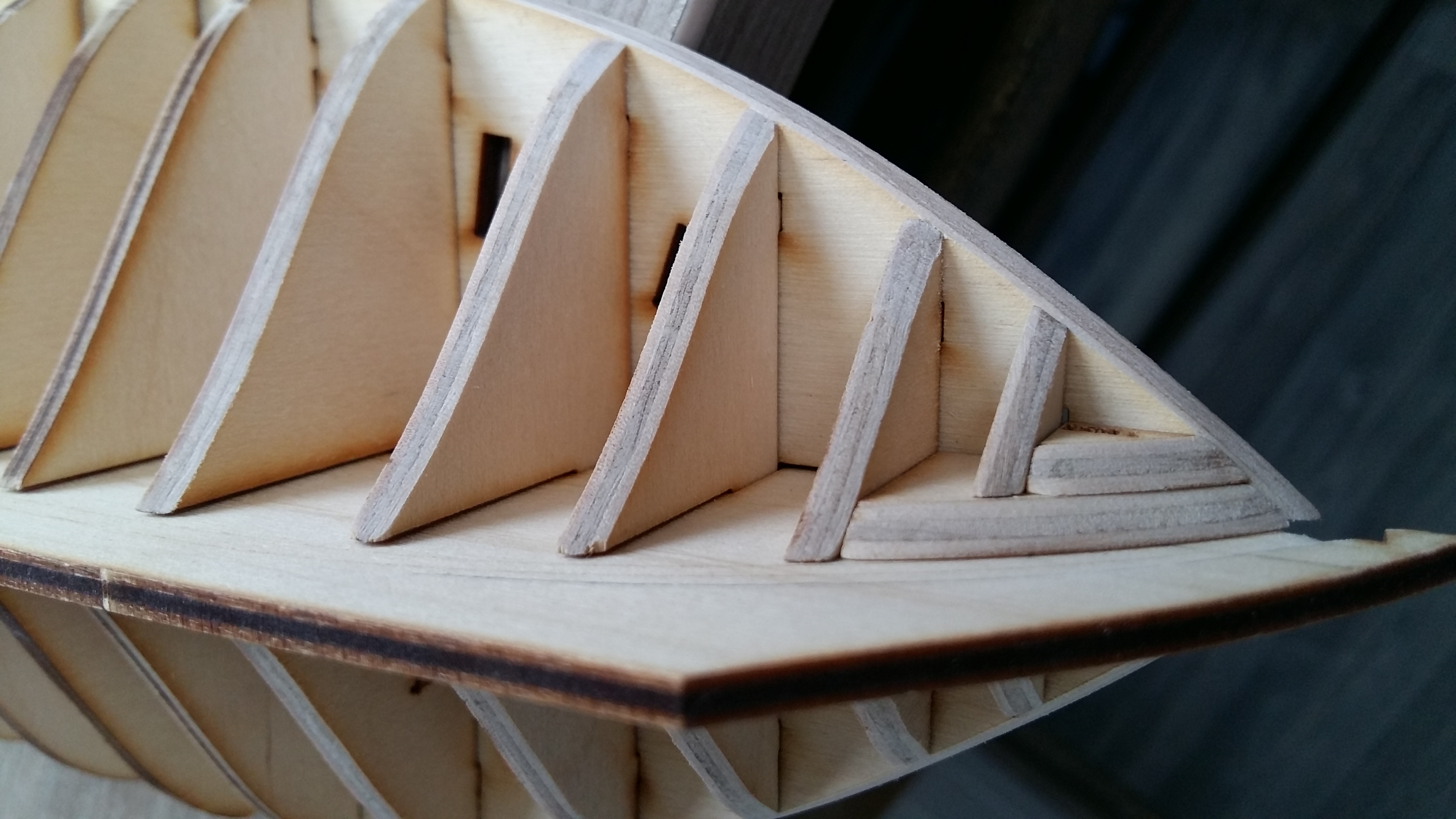

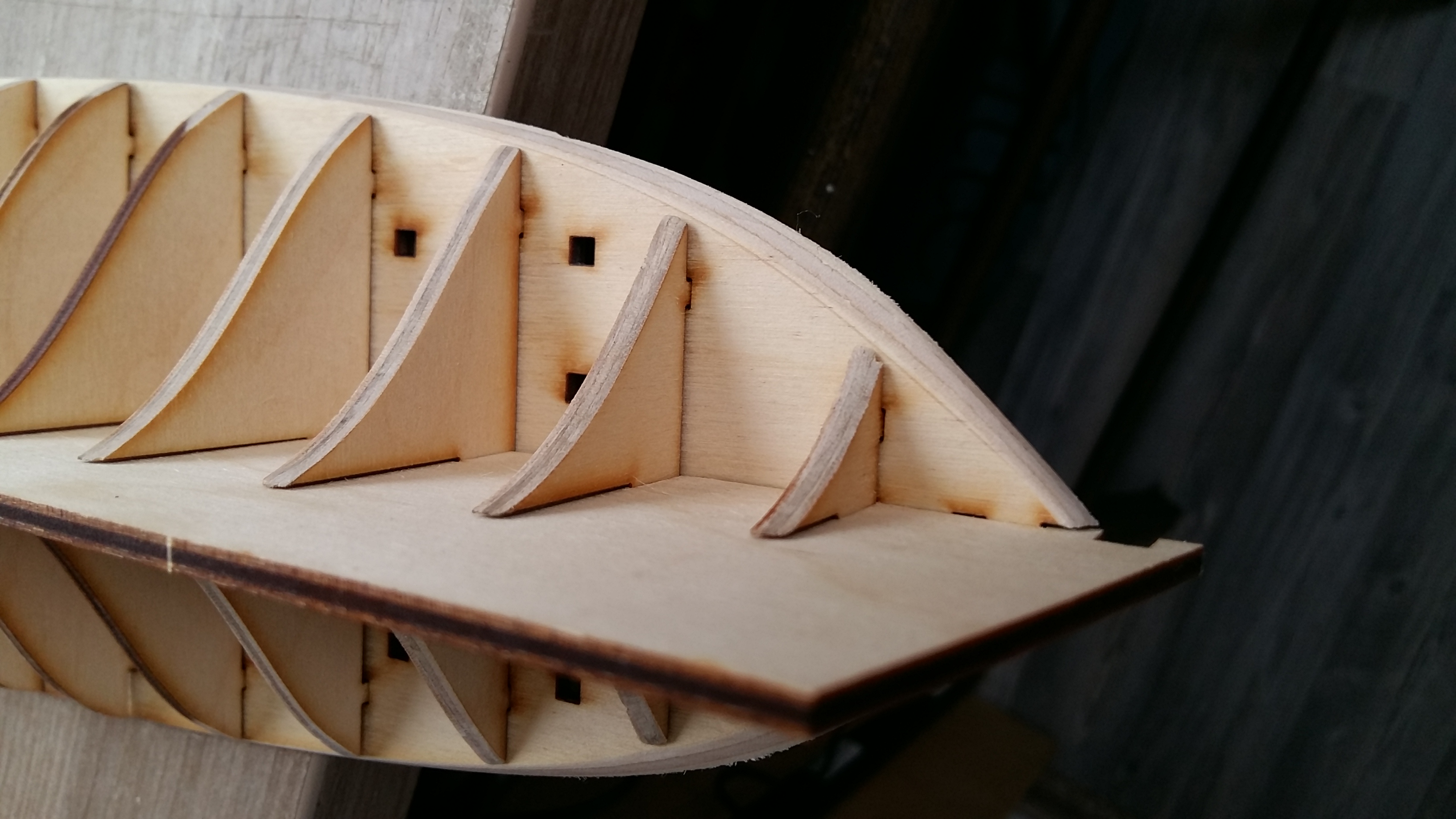

Собрал на сухую скелет и отмалковал необходимые детали.

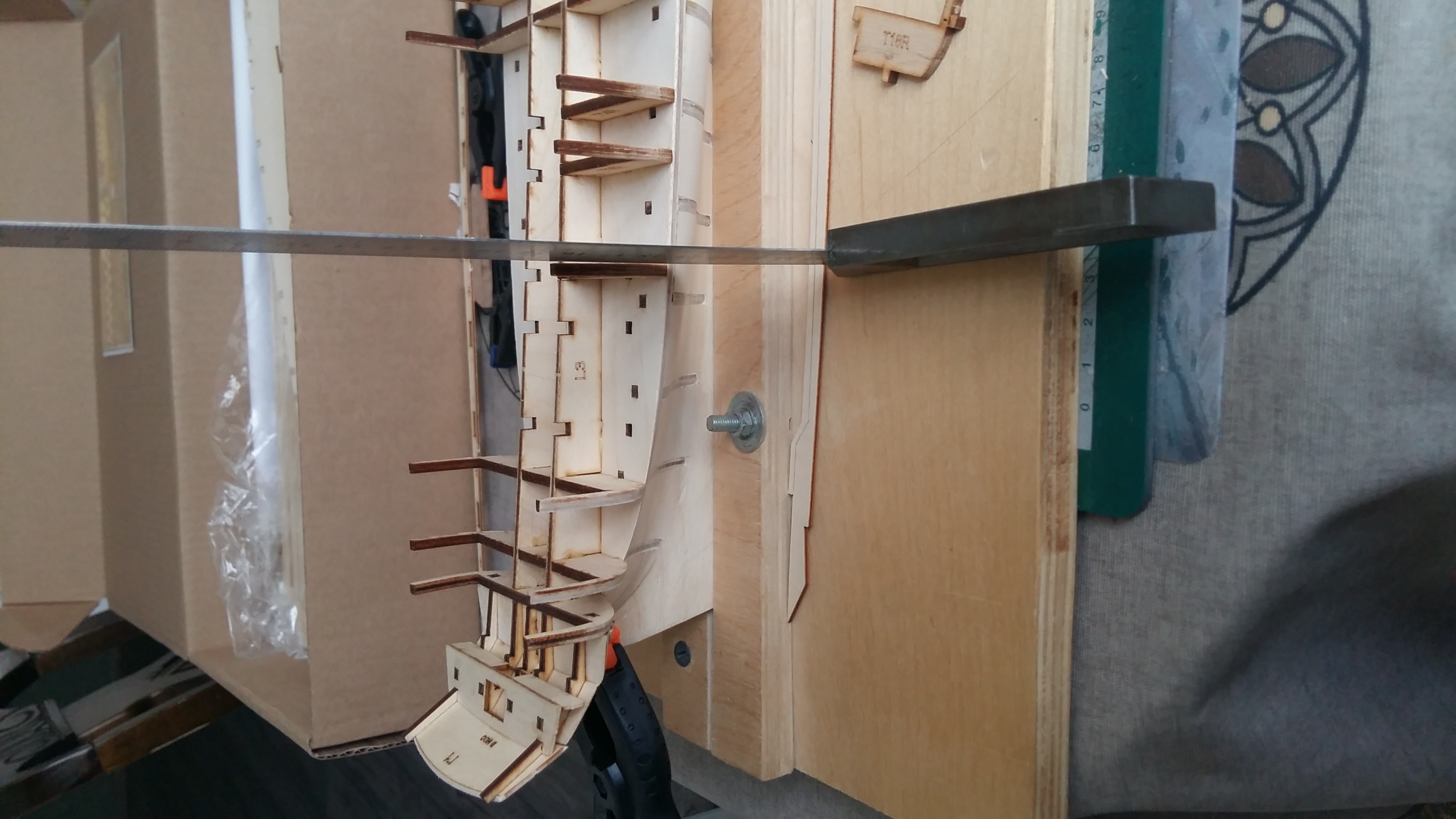

Начал сборку, устанавливая шпангоуты под прямым углом к килевой рамке.

[Александр Кицай]

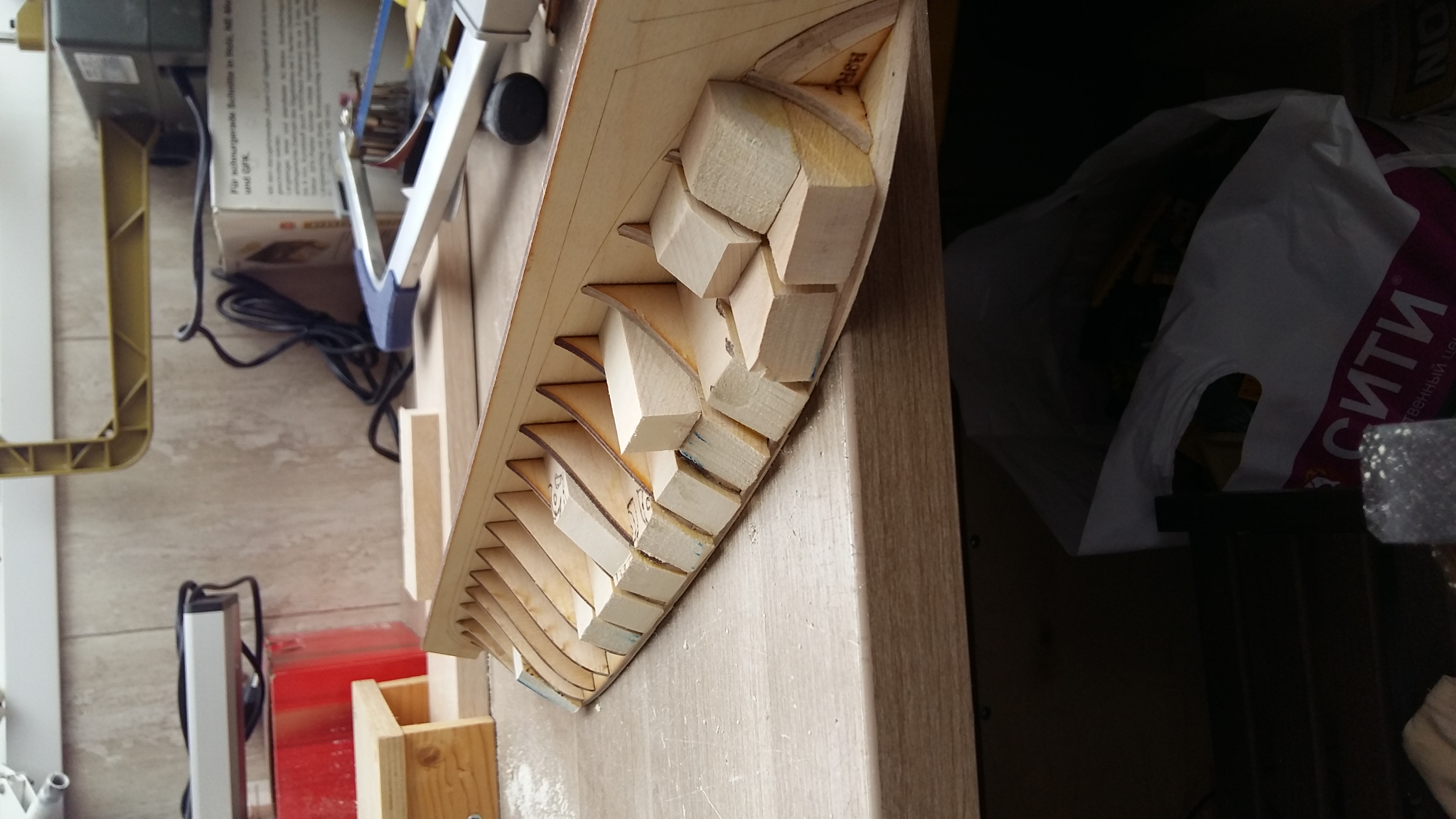

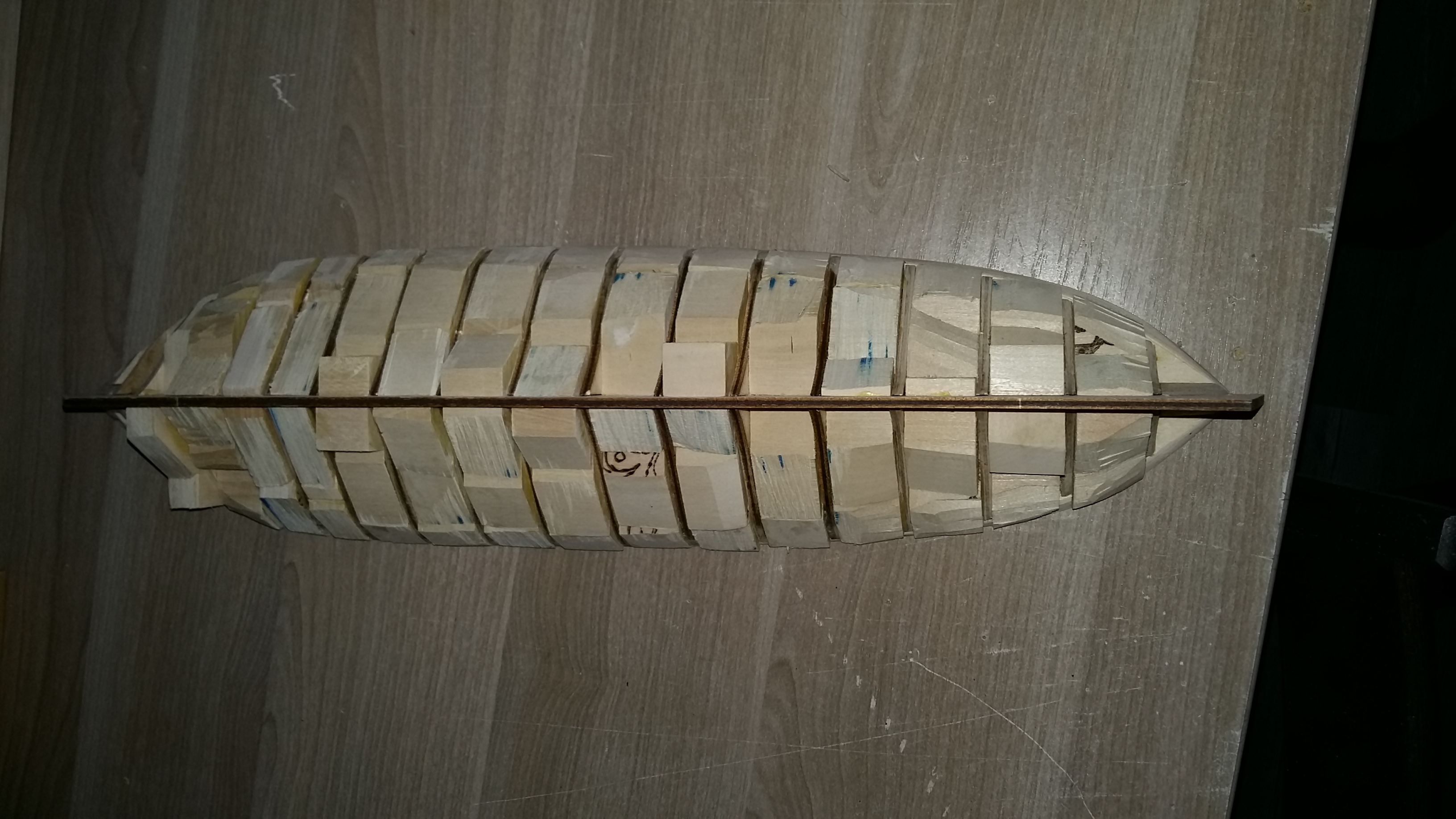

Начал заполнение шпаций липой. За сегодня результат вот такой:

[andreyVL]

Александр, привет. Нравится мне этот кораблик, с удовольствием посмотрю. Было бы побольше свободного времени, сам бы взялся собирать, но на ближайшее будущее уже намечены другие планы. Так, что я в первом ряду

[Александр Кицай]

Андрей, приятно! Постараюсь быть на высоте.

[Александр Кицай]

Всем моделистам, дорого вечера.
Шпации заполнены. Начал выводить обводы:

Начинает что-то вырисовываться

[Александр Кицай]

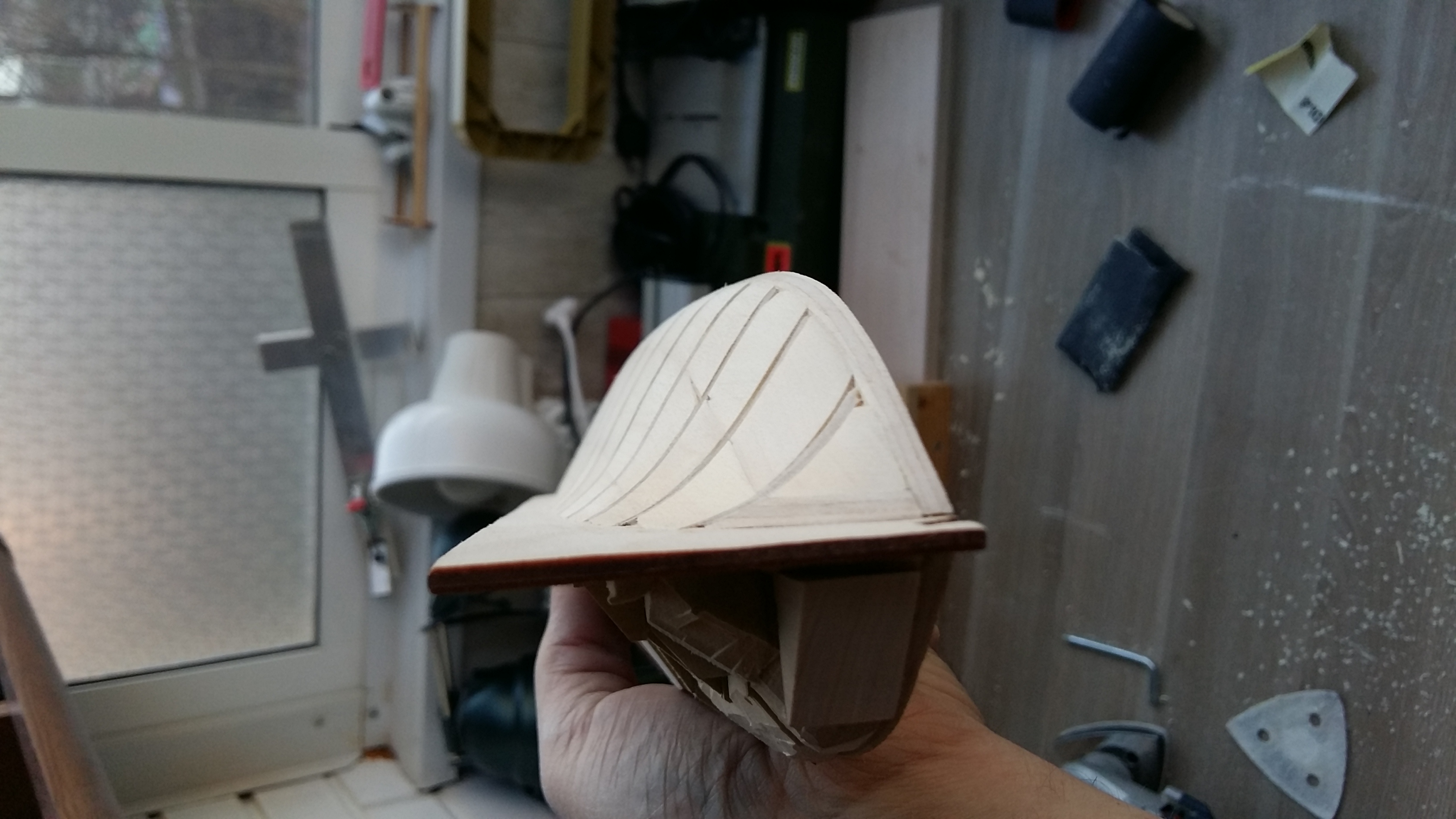

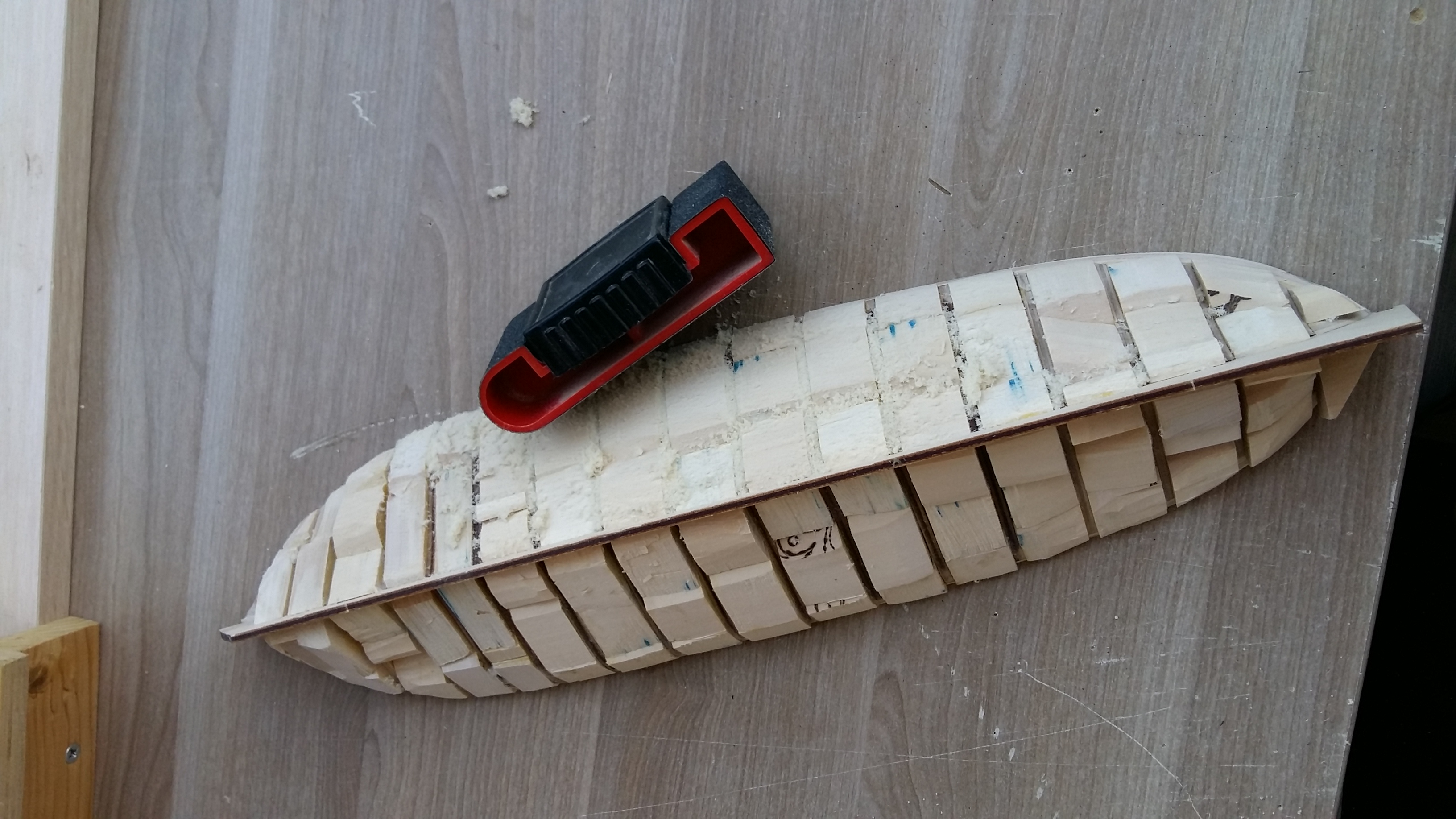

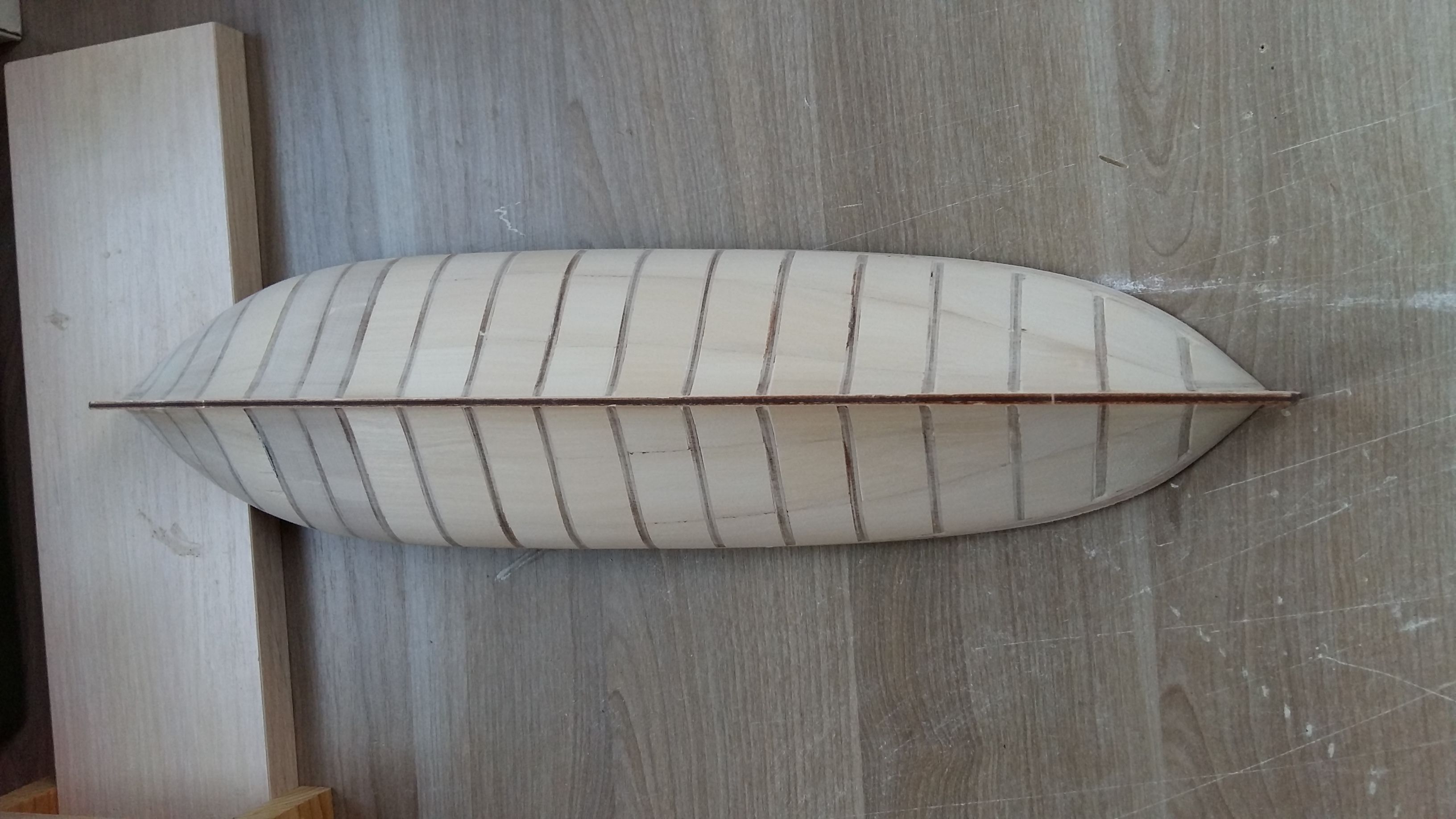

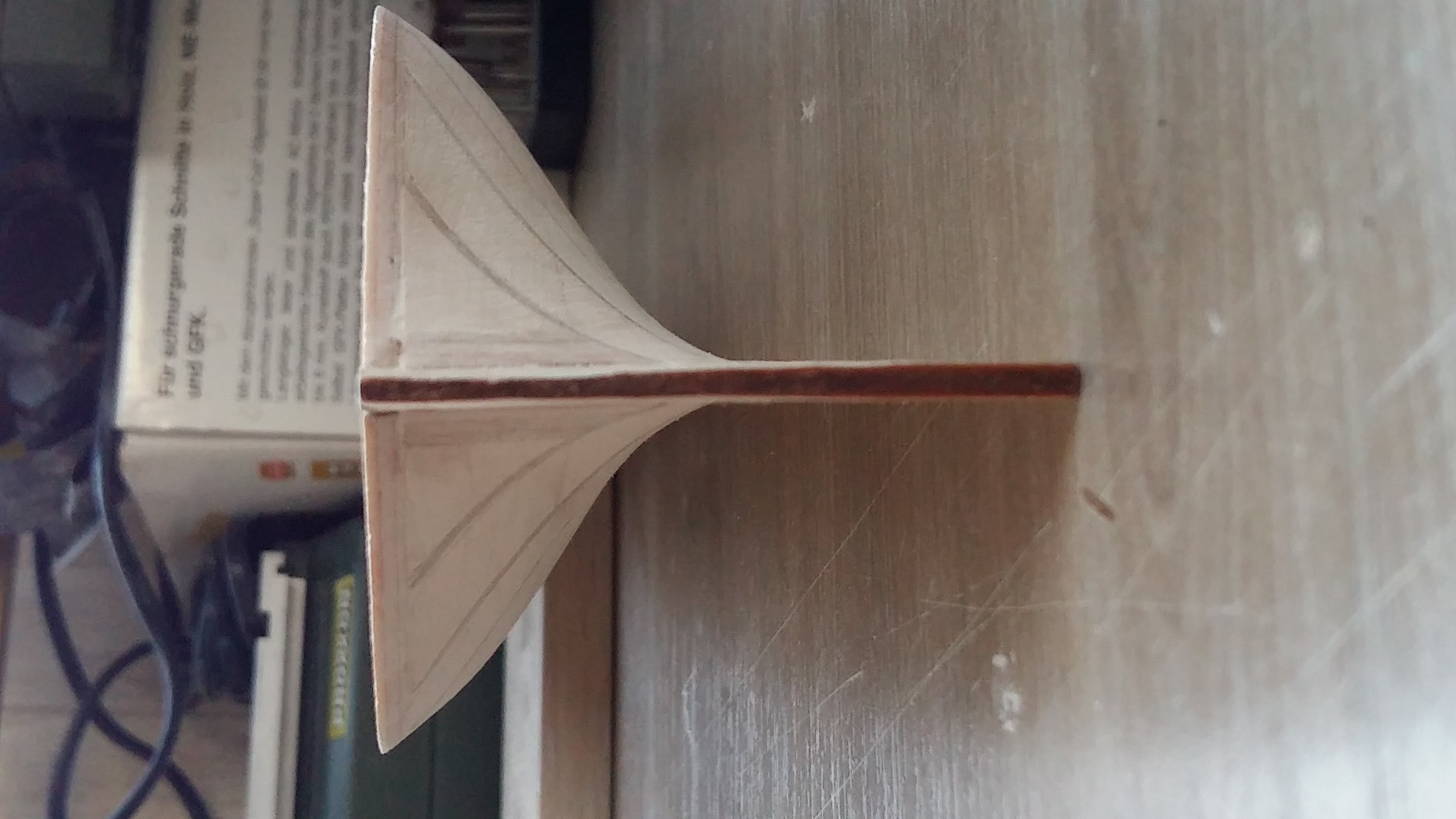

Всем моделистам привет. Отшкурил я корпус и вывел, вроде как, обводы. Вот так получилось:

Не дружит этот компьютер с фотографиями. Упорно не хочет их переворачивать.

[andreyVL]

Добротно и качественно получилось, в принципе можно сразу чистовую делать

[andreyVL]

Александр, может размер фоток слишком большой, по этому программа их так крутит?

[Александр Кицай]

Добротно и качественно получилось, в принципе можно сразу чистовую делать

Андрей, тогда толщину рейки нужно брать с учетом черновой. Буду делать из набора. Тем более, что собрался медью днище обшивать.

[andreyVL]

Да не, это я рассуждаю, как я бы поступил. Понятно что есть намеченный план, его и надо держаться

[Александр Кицай]

Всем моделистам. привет.

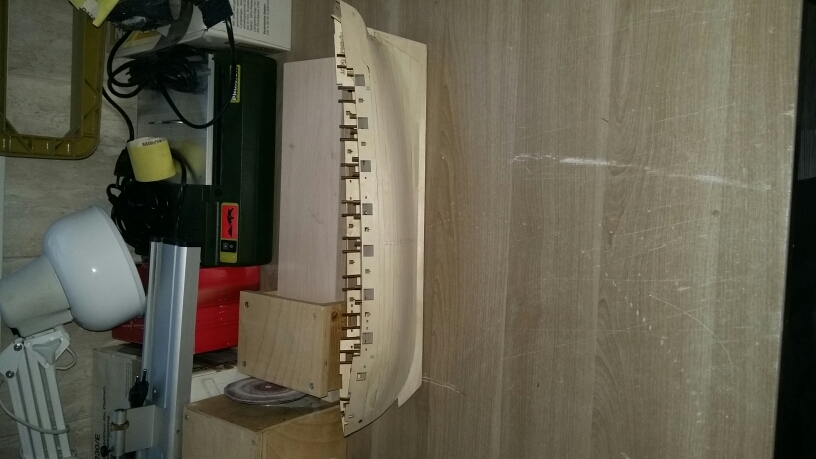

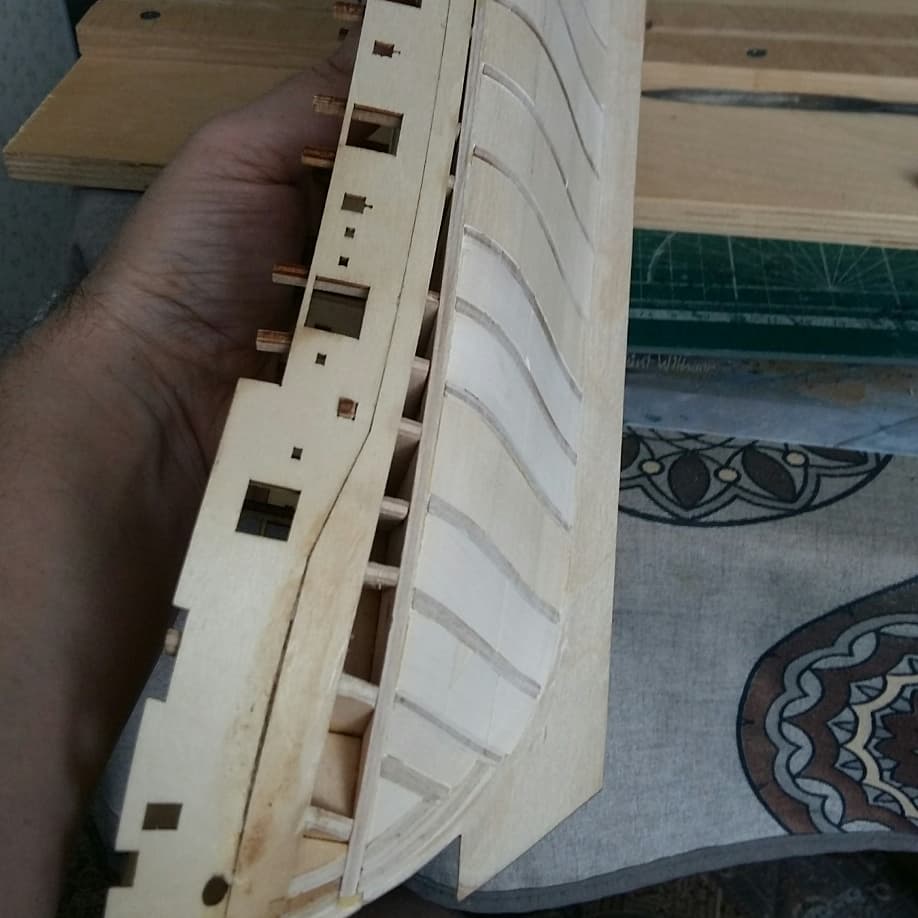

Установил топтимберсы и приклеил фальшпалубу:

Вот такой дикобраз получился

[Александр Кицай]

Всем моделистам

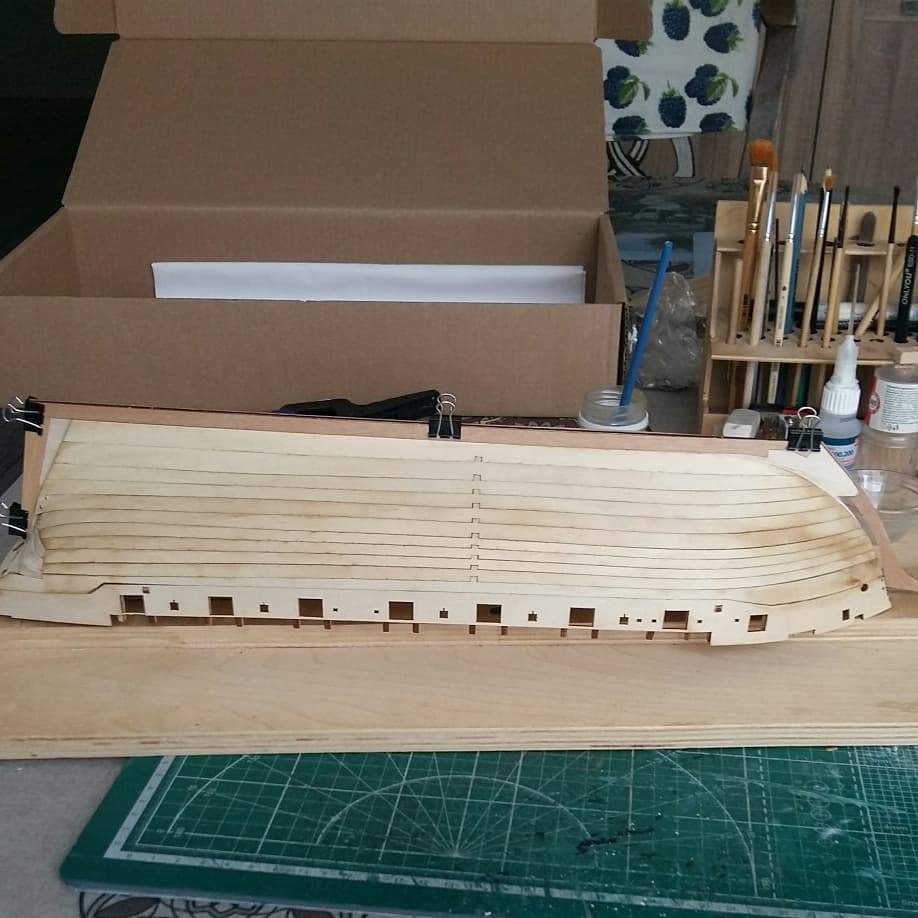

Сделал черновую обшивку:
Вложение:

Вложение:

Вложение:

И вот здесь вылез косяк:
Вложение:

И если в корме вроде как трудностей не возникает. Черновая стачивается в "0" на конце и чистовая входит в стык к накладке.

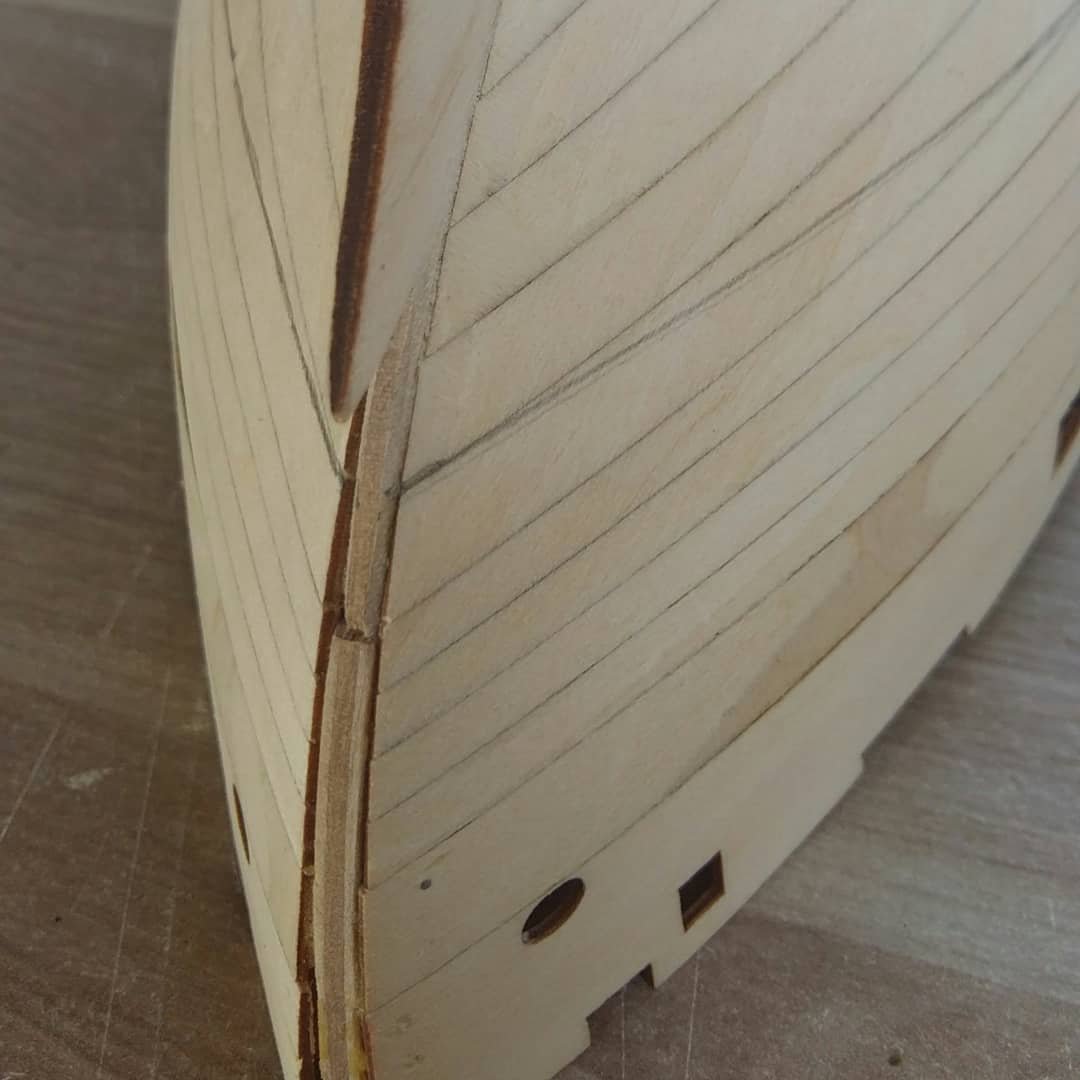

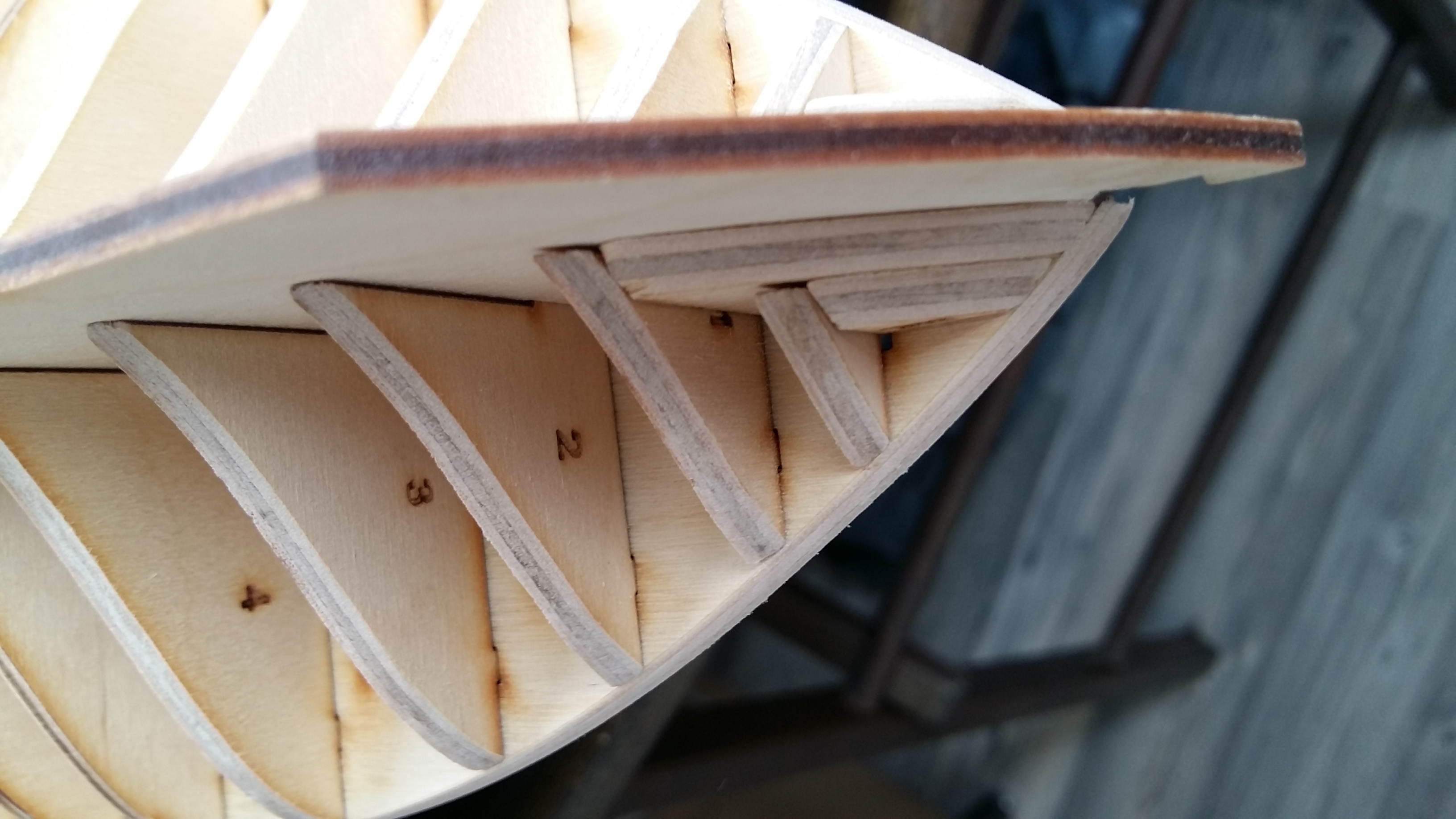

То в районе форштевня такой фокус не пройдет. Выглядит это вот так:
Вложение:

Вложение:

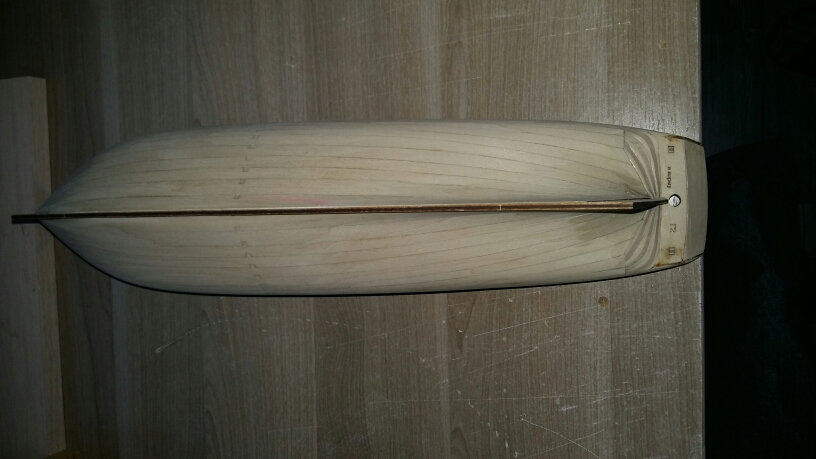

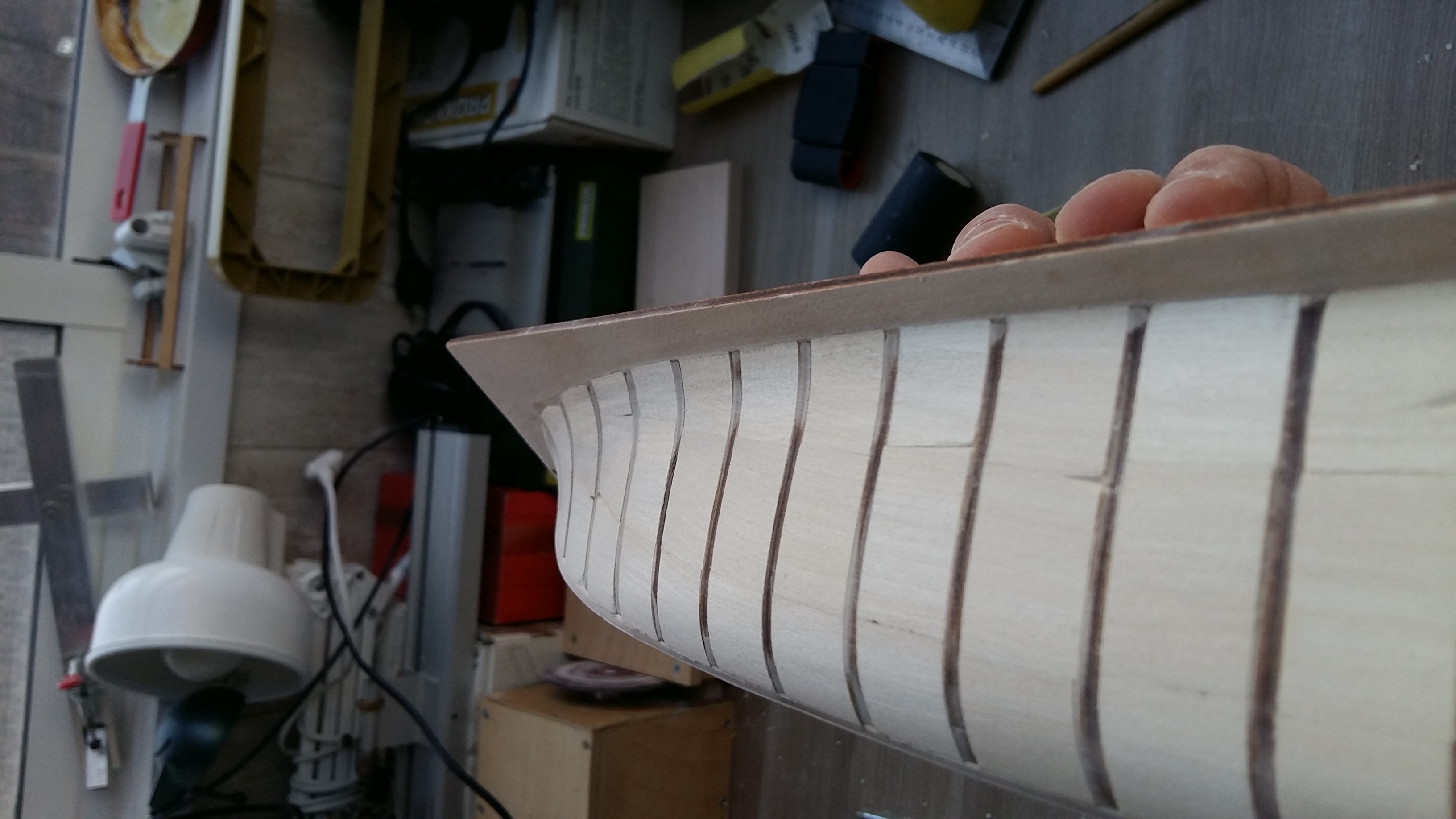

Зашкурил черновую:
Вложение:

Вложение:

Об этом косяке уже писали на Питерском форуме.

[Александр Кицай]

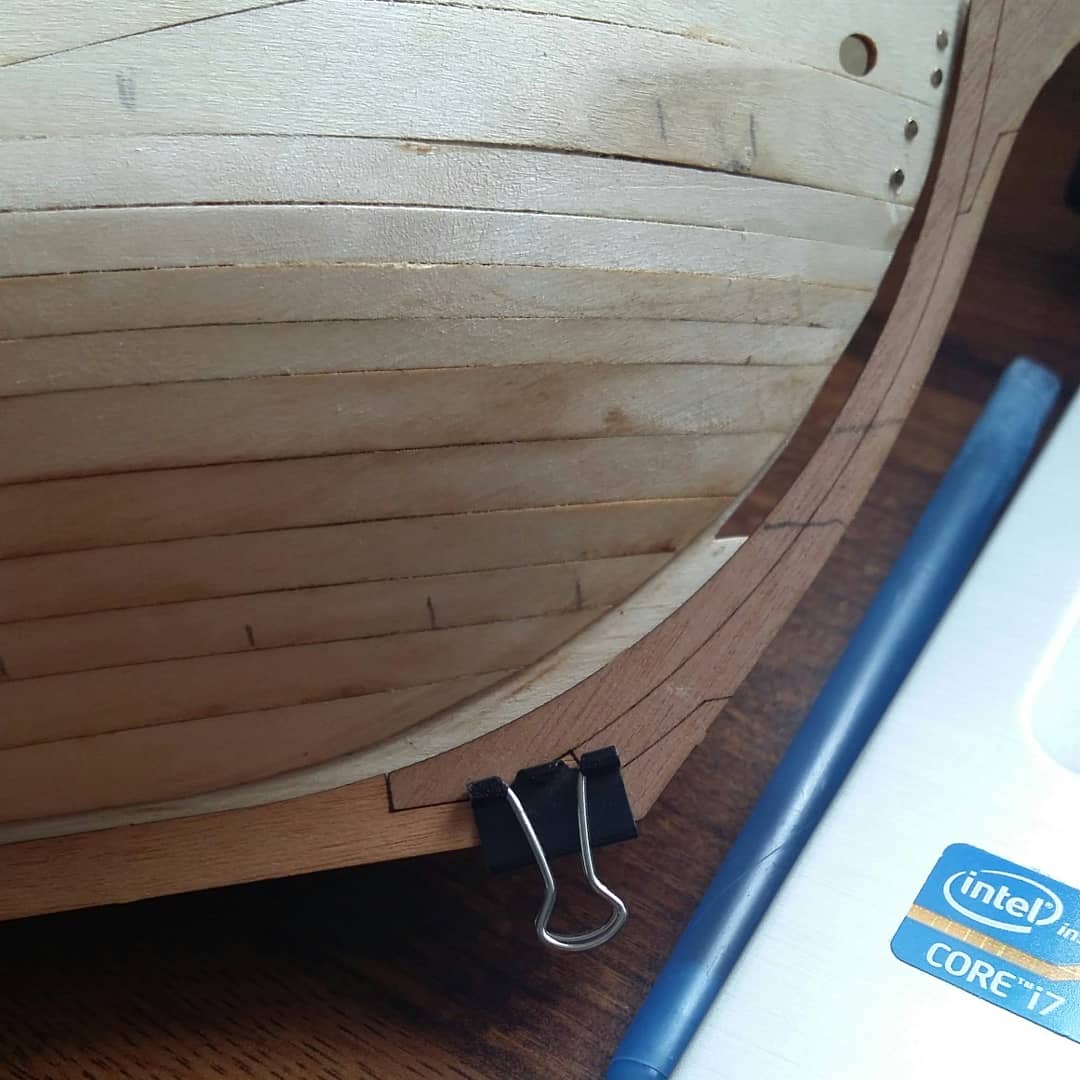

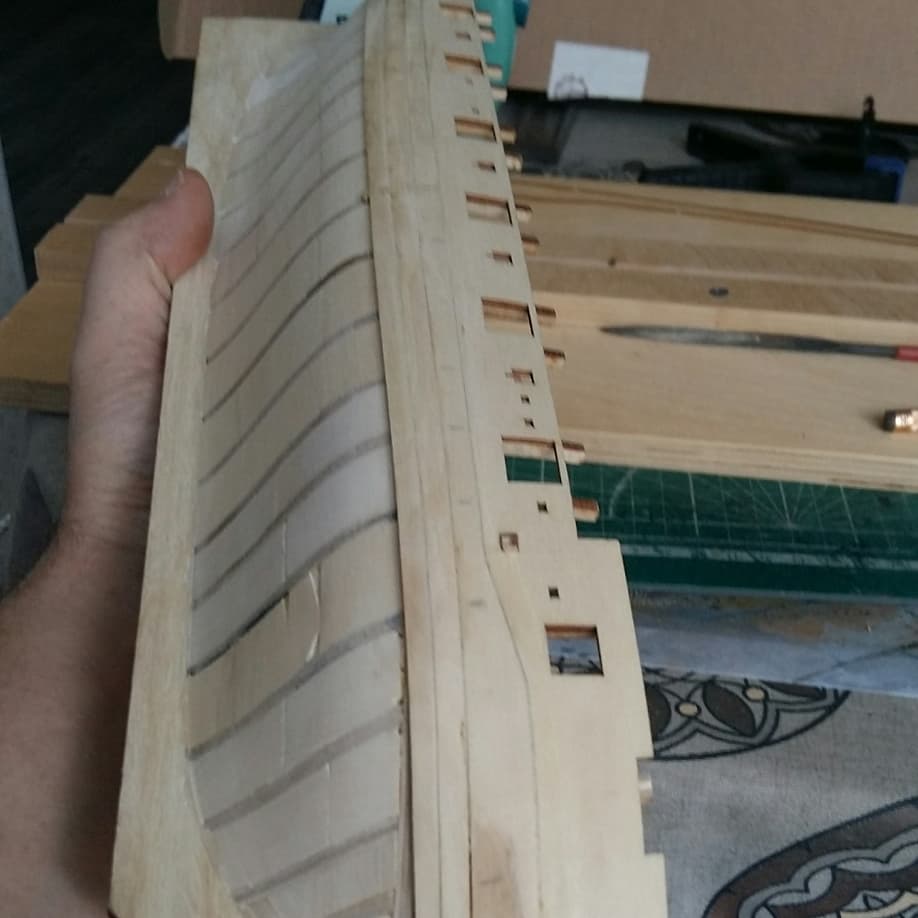

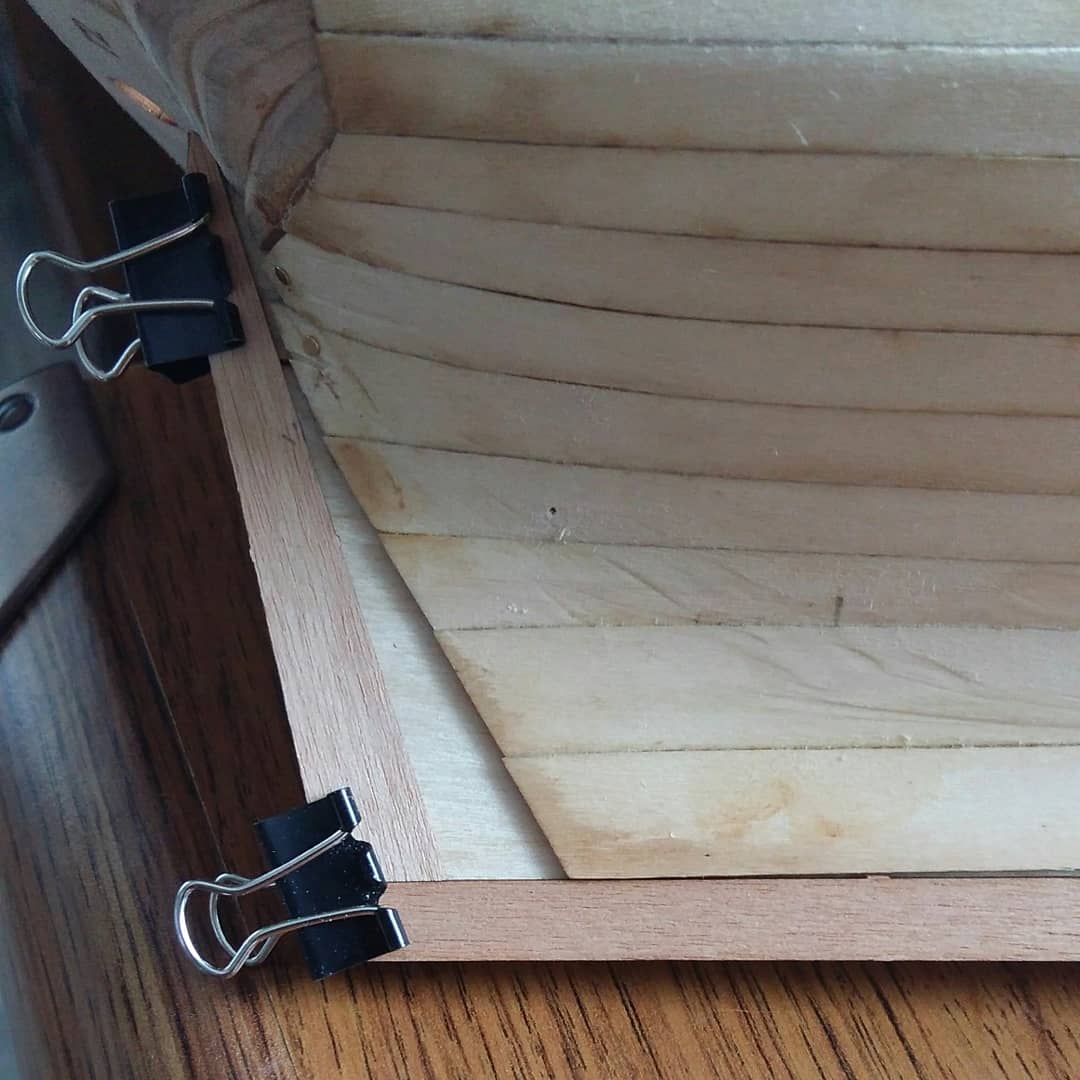

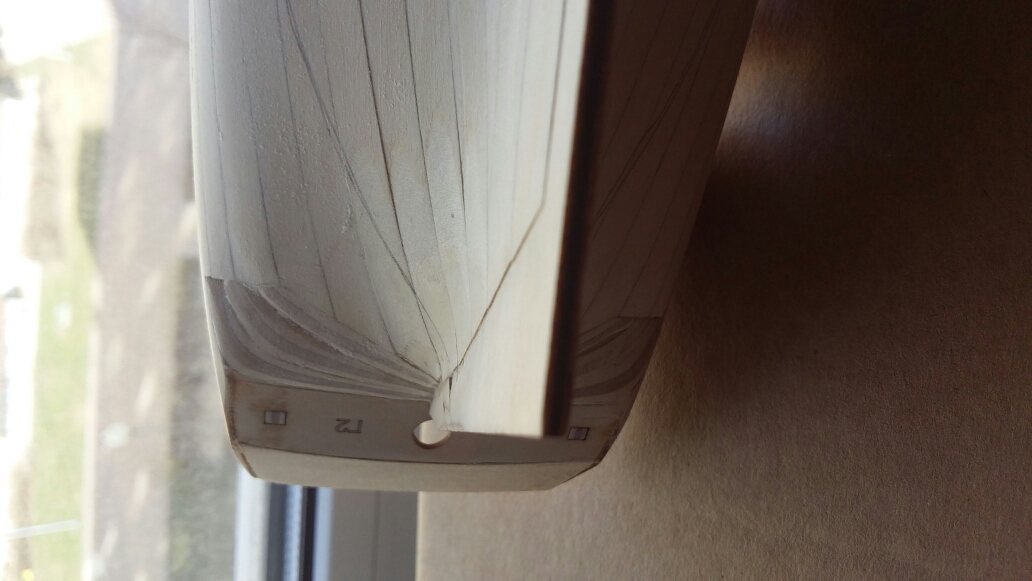

Вот так выглядит сточенная в корме обшивка

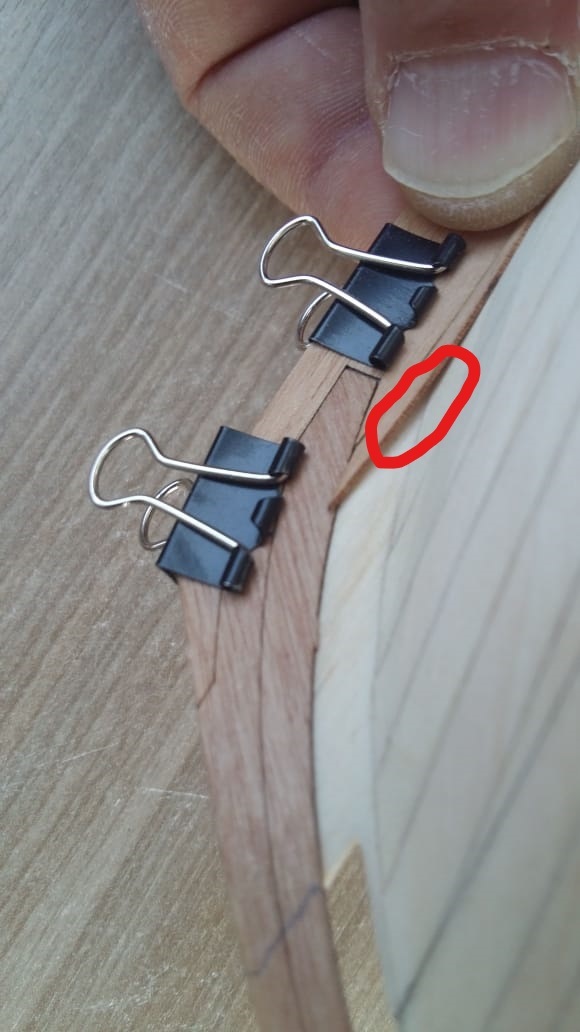

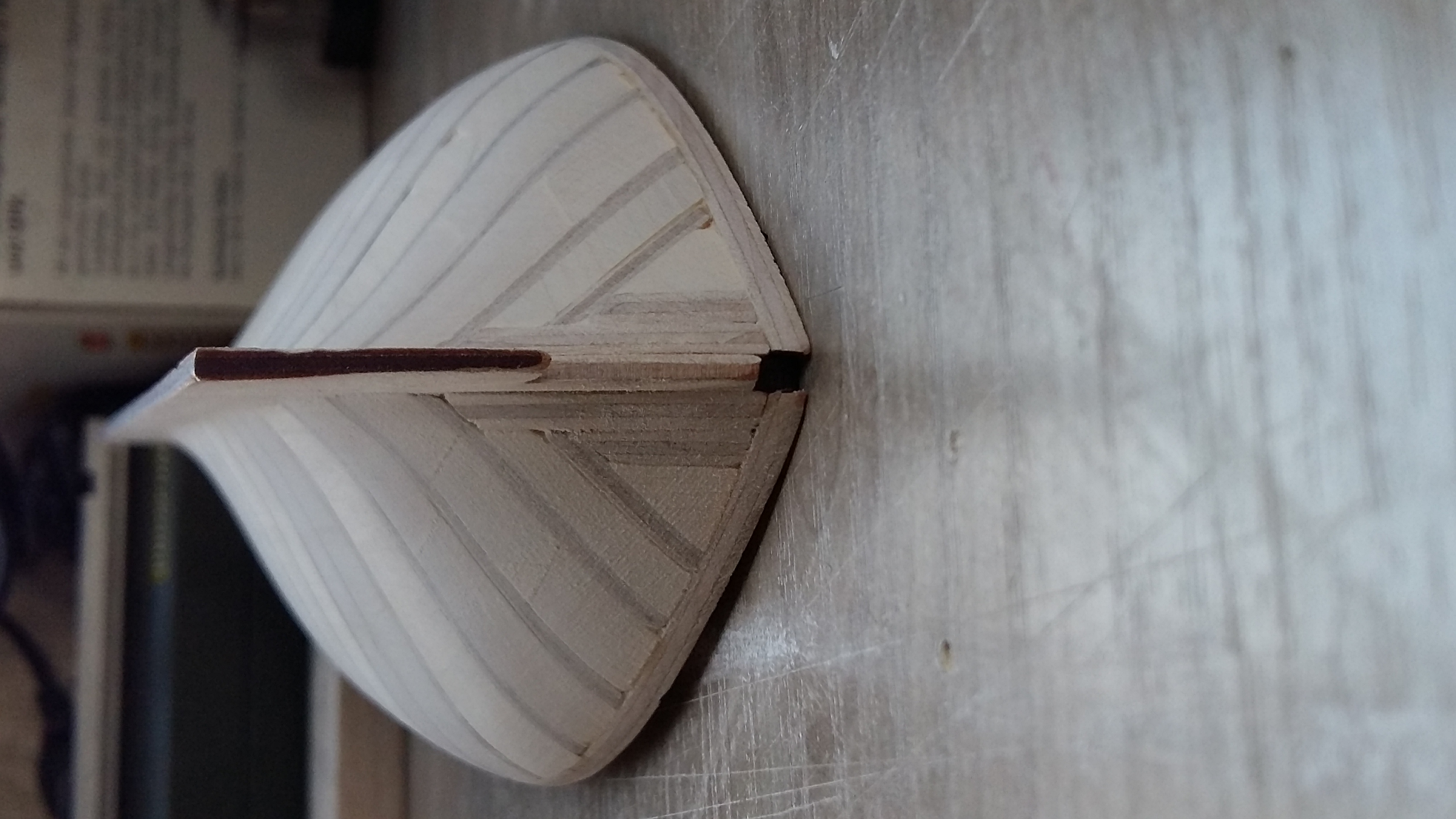

А вот это в районе форштевня

Совместными усилиями, спасибо коллегам, пришли к мнению, что нужно заполнить этот промежуток шпатлевкой.
