Четырехвесельная шлюпка (LS MODEL)

#1 Сообщение ytrhjvfyn » Пт окт 14, 2016 14:27

Доброго всем дня!

Решил вот вспомнить детство ... ну и ребенка по возможности приучить - может посмотрит и втянется ...

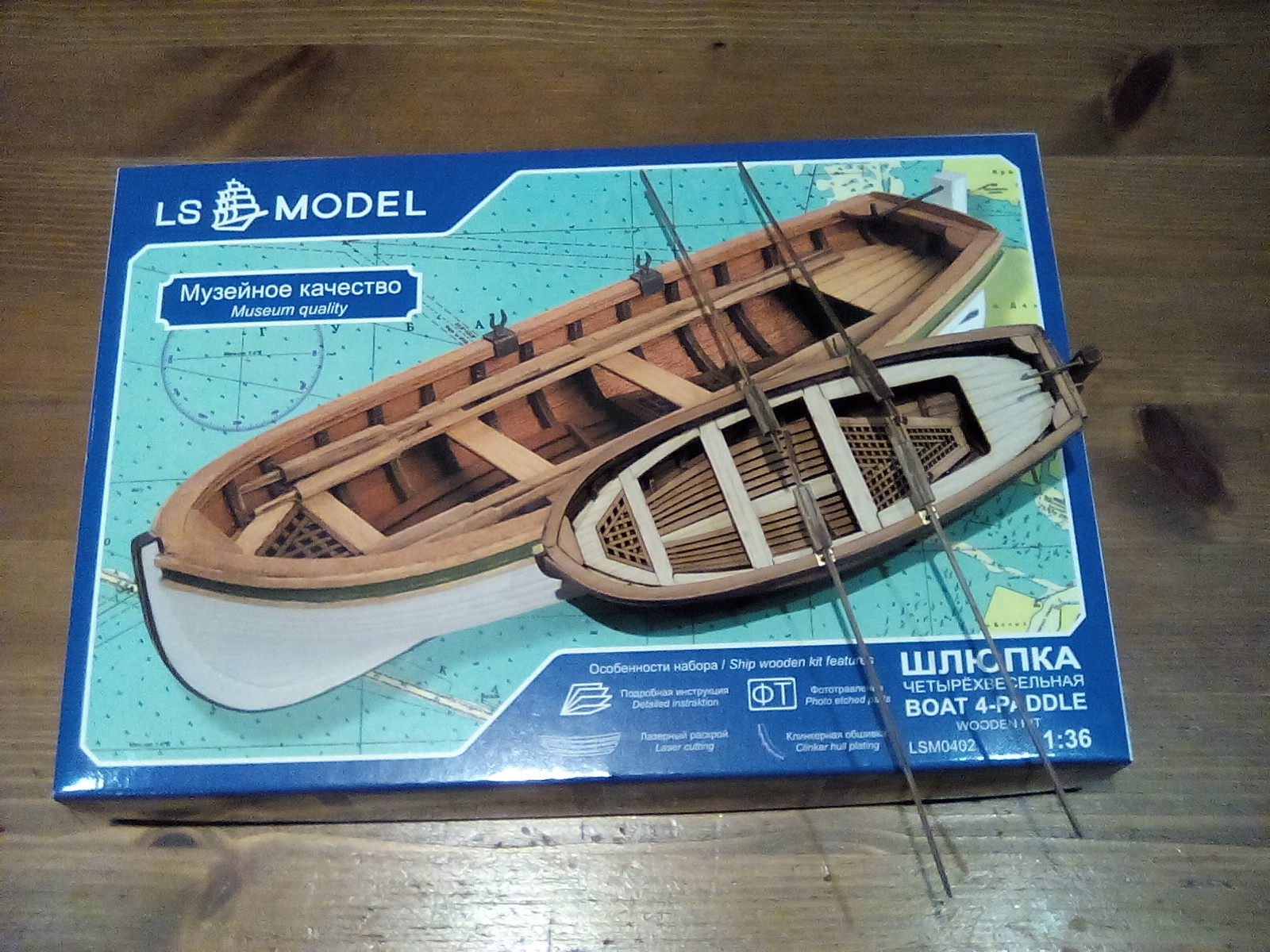

В качестве пробы пера была выбрана четырехвесельная шлюпка LS MODEL масштаб 1:36
Вложения

ytrhjvfyn
Сообщения: 21
Зарегистрирован: Пт окт 14, 2016 14:12
Поблагодарили: 2 раза

Re: Четырехвесельная шлюпка (LS MODEL)

#2 Сообщение ytrhjvfyn » Пт окт 14, 2016 16:26

Размеры модели: длина 135 мм, ширина 52 мм, высота 34 мм
Используемый материал: силовой набор - груша, обшивка - макоре, банки - граб светлый, ну и латунь конечно же.
Все таки приятно работать с деревом.
Клей - Супер Момент гель.

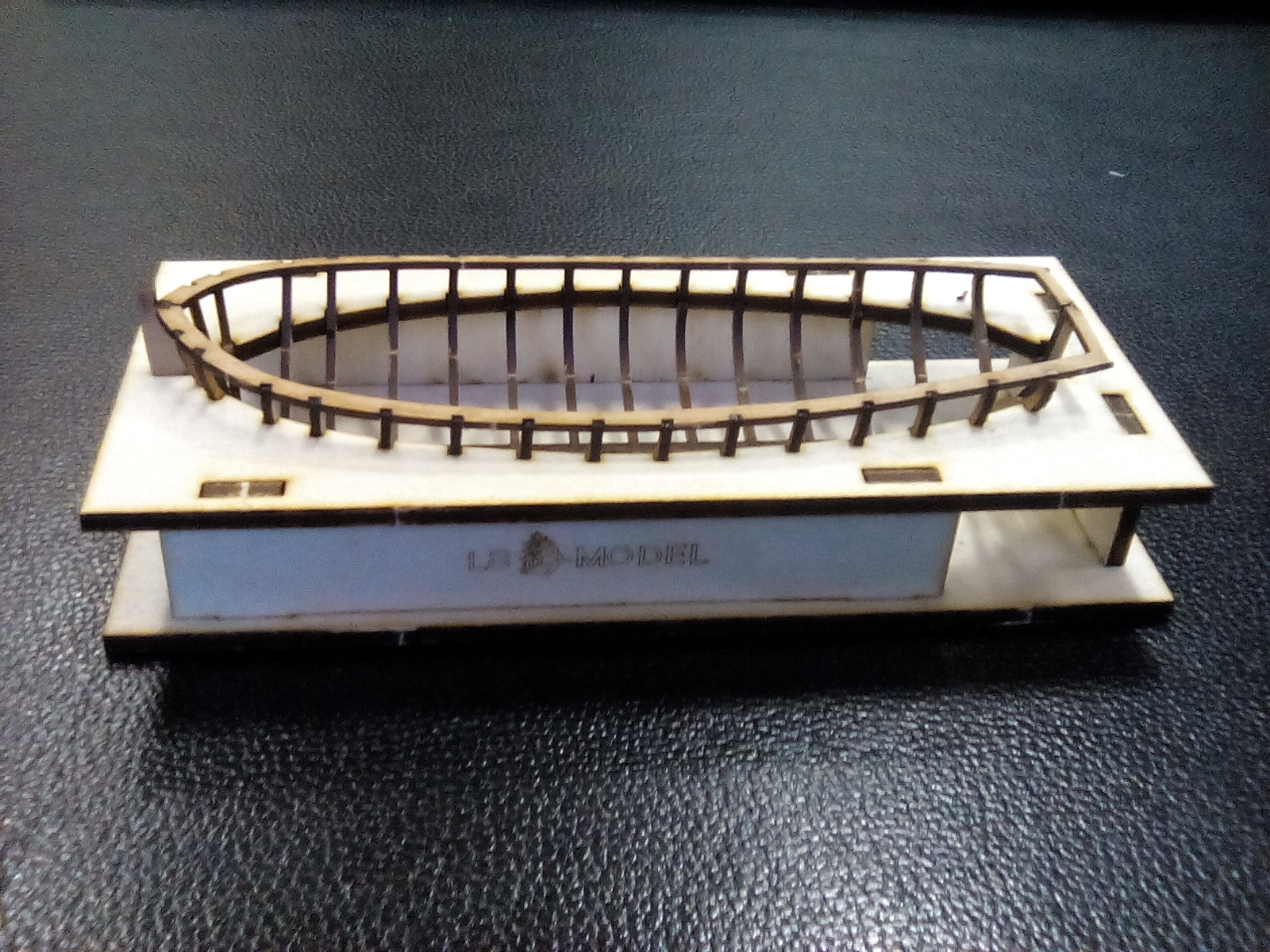

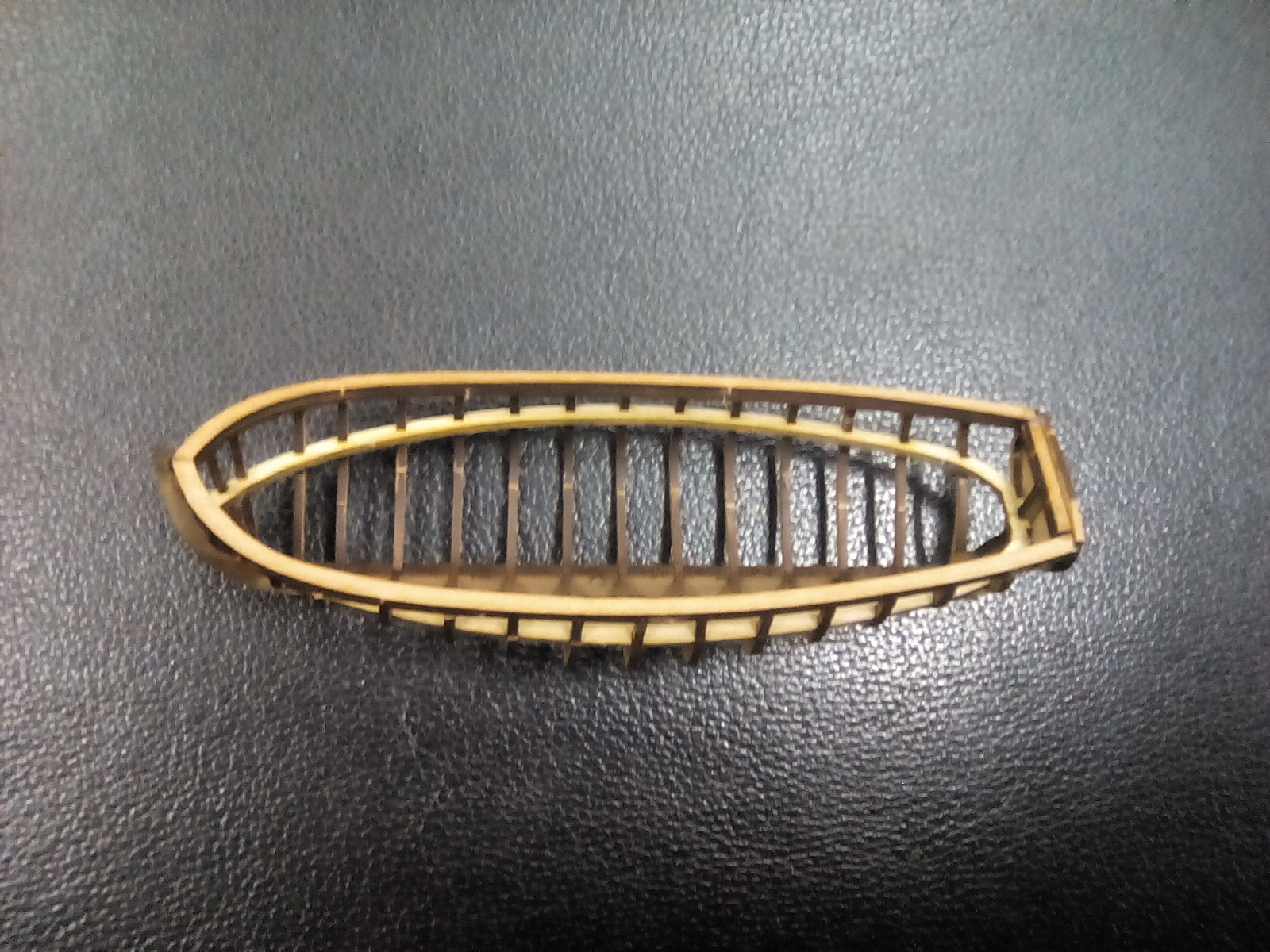

Работы по сбору каркаса производятся на стапеле из обычной фанеры (рекомендую проверить пазы на стапеле, чтобы киль и шпангоуты вставлялись без натуги (чтобы потом их не сломать), но и не болтались)
Вложения

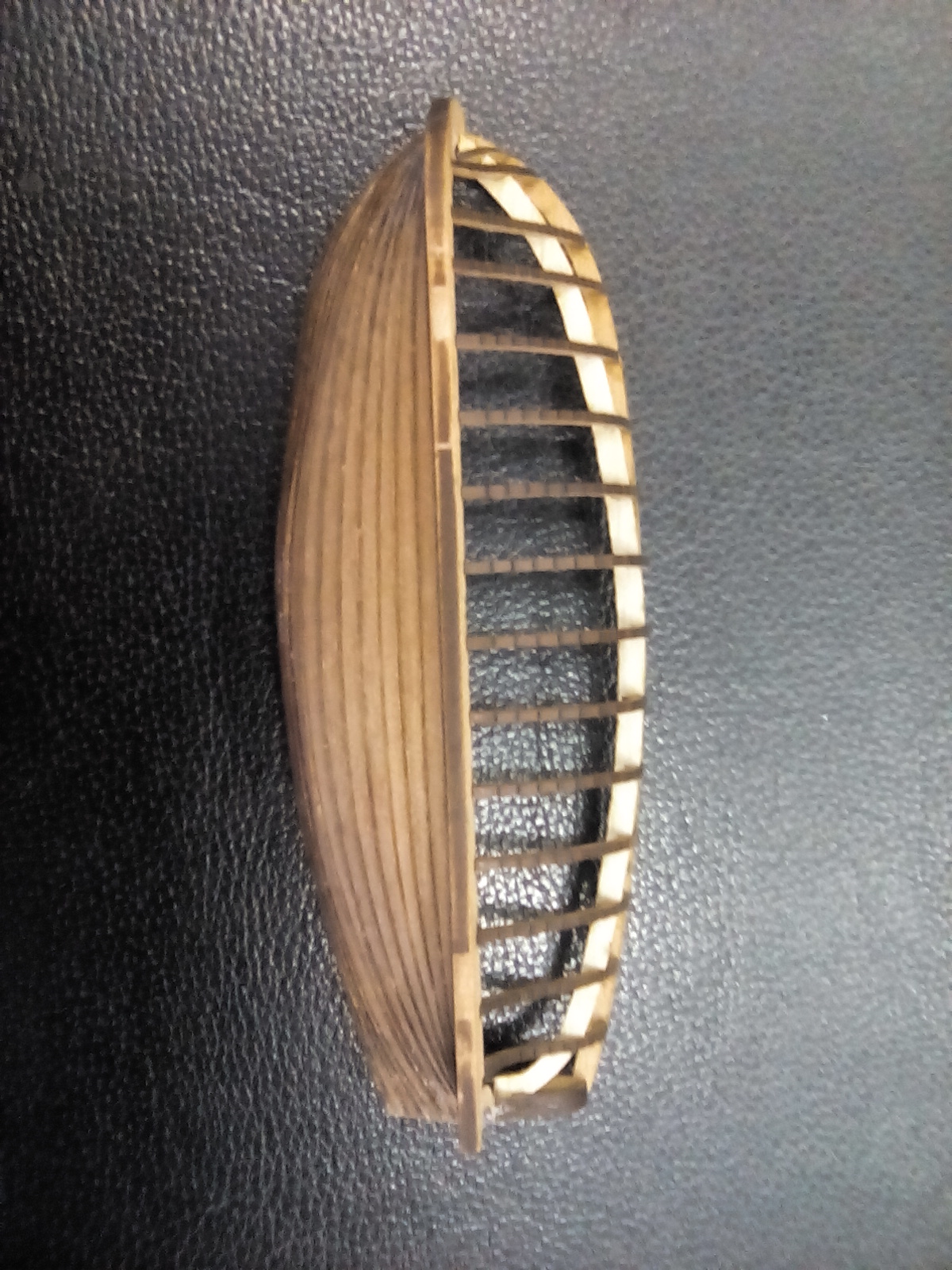

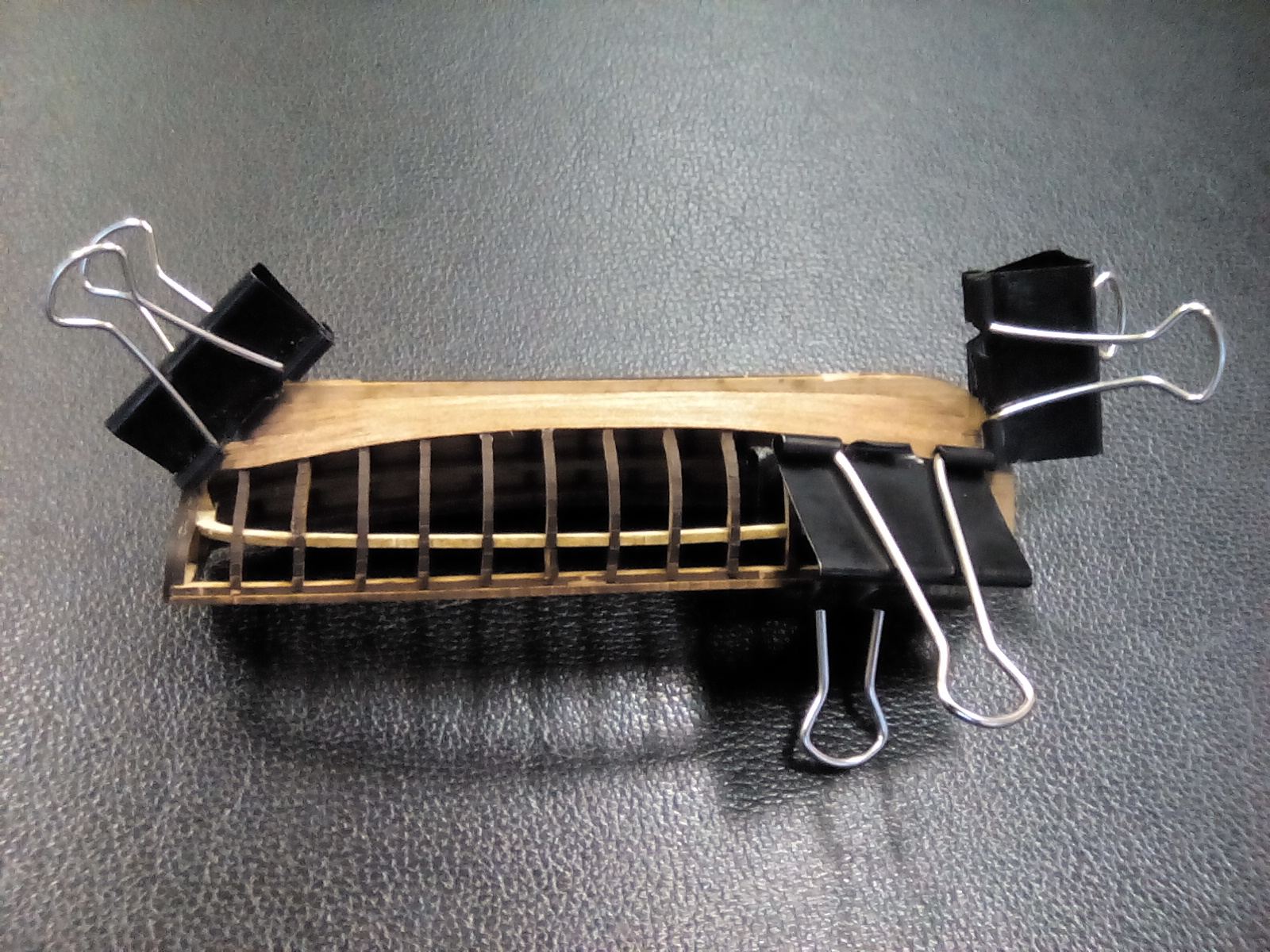

с клейкой клинкерной обшивки пришлось повозиться ... если на шпангоутах были пазы, но к носу и корме приходилось клеить впритык ... выручил инструмент офисного сотрудника
детали хрупкие, но клеем лечатся

ytrhjvfyn
Сообщения: 21
Зарегистрирован: Пт окт 14, 2016 14:12
Поблагодарили: 2 раза

Re: Четырехвесельная шлюпка (LS MODEL)

#3 Сообщение ytrhjvfyn » Пт окт 14, 2016 16:52

Продолжение
Вложения

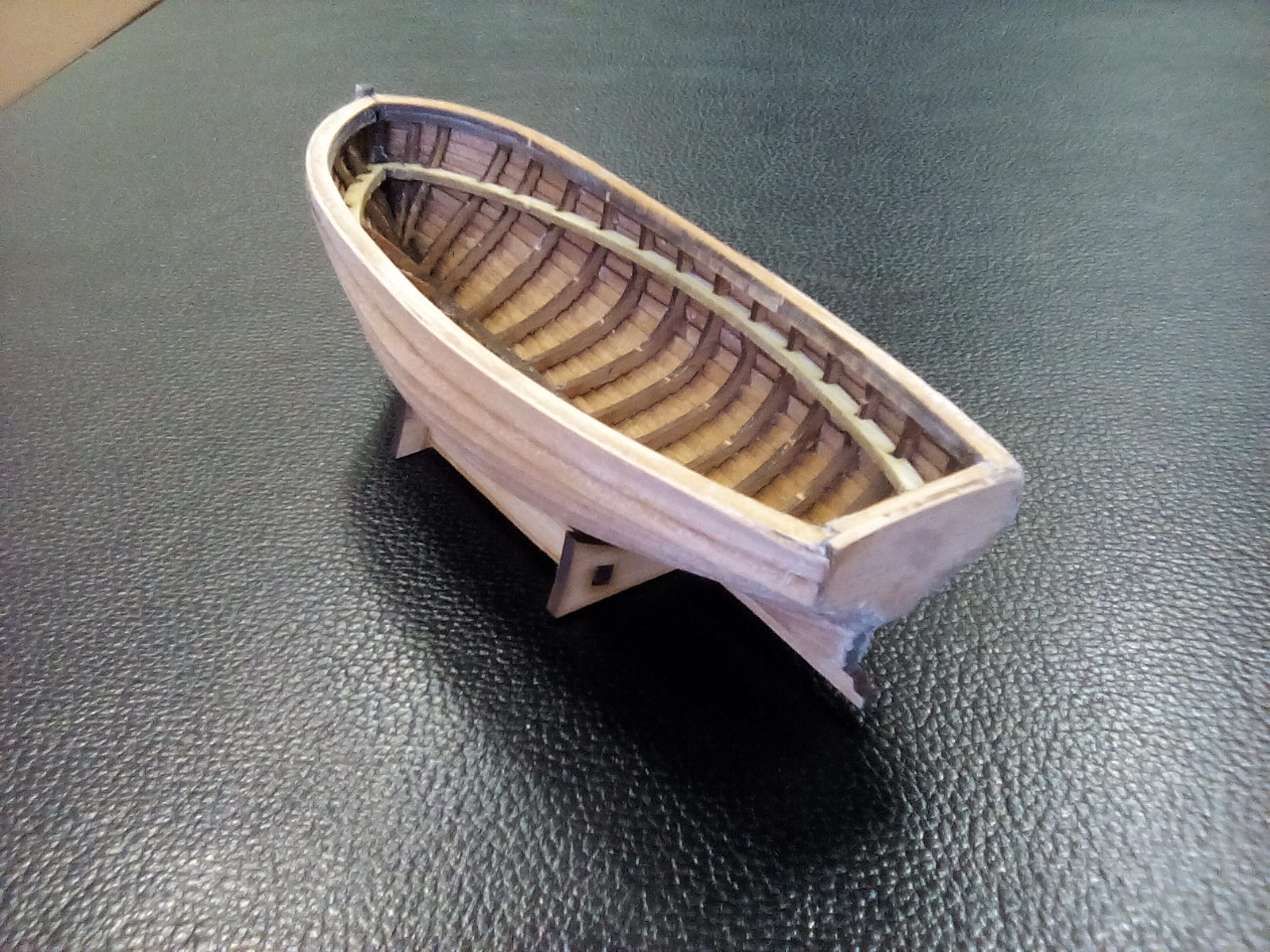

после проклейки обшивка немного зашкурена, обшивка изнутри дополнительно проклеена к шпангоутам

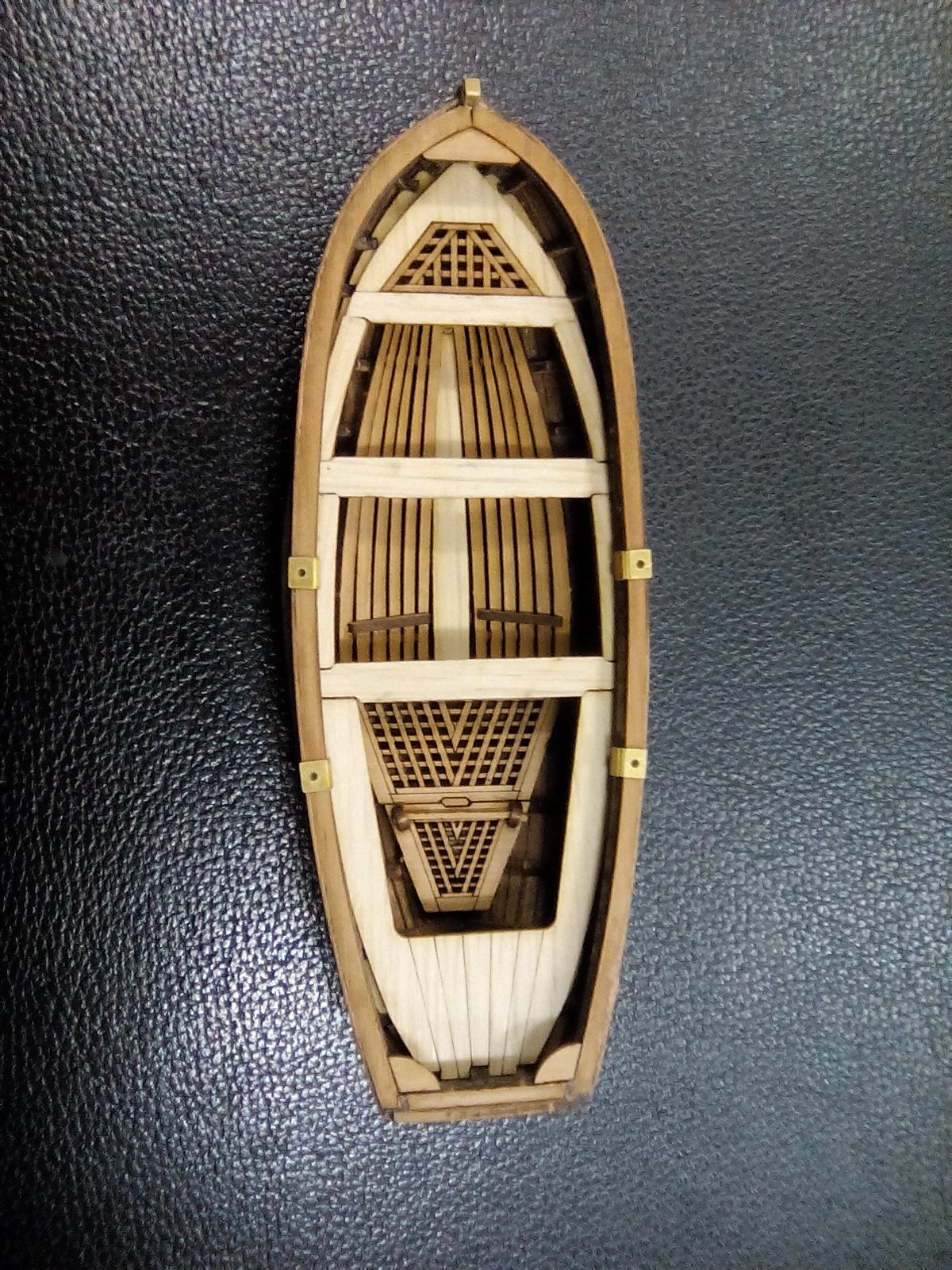

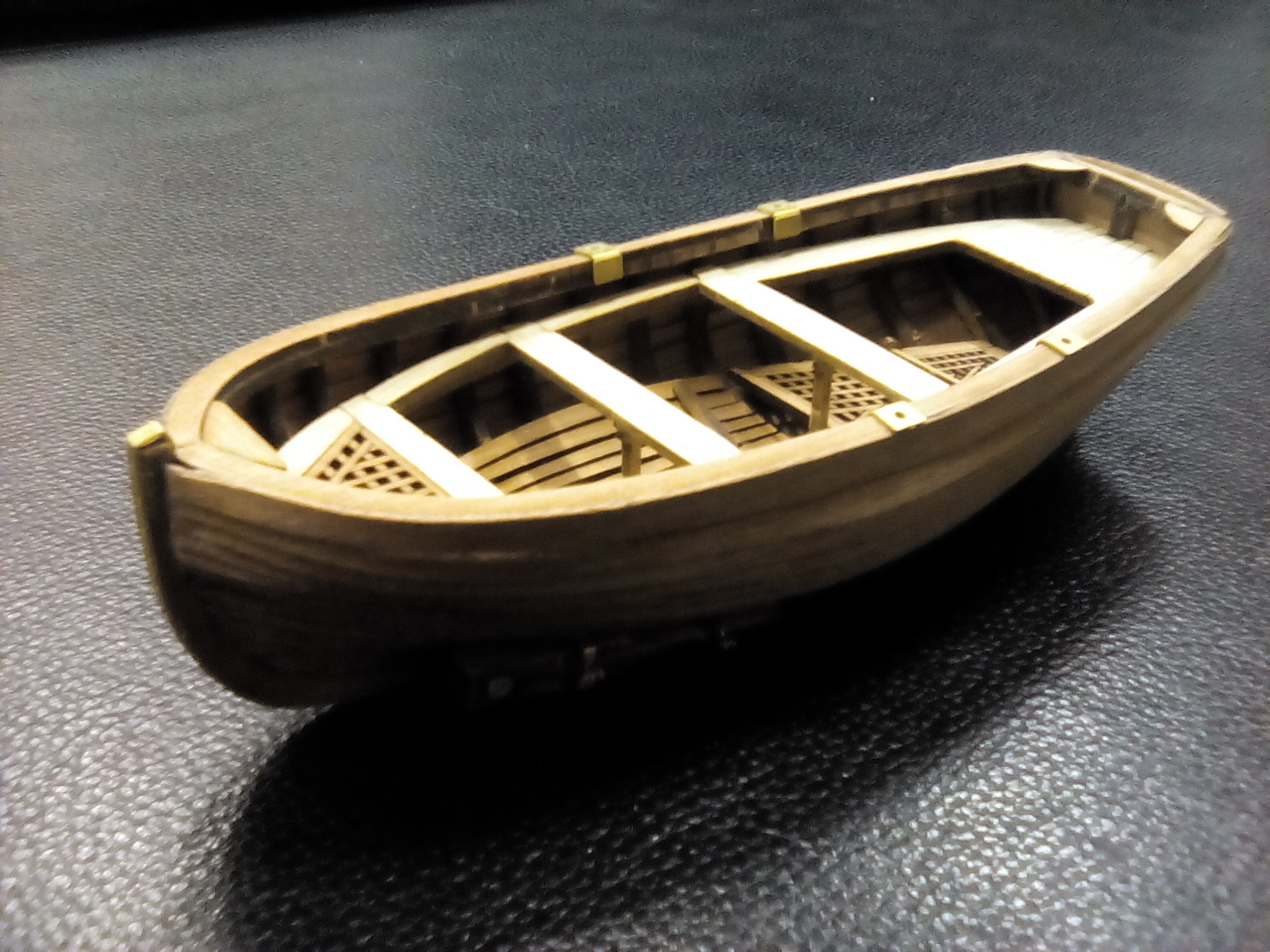

приклеены рыбины, банки (пришлось подгонять с помощью надфиля), латунные уключины и латунная полоса по всей длине киля
результат недельного труда ... здесь уже видны латунь на киле и часть рулевого управления (вот с рулем пришлось повозится ... в наборе была проволока длинной см 10 и диаметром наверное 1 мм ... если для румпеля она подошла, то для крепления руля к корпусу лодки она была толстая, пришлось брать проволоку из другого набора)

Аватара пользователя
VAGREY
Сообщения: 766
Зарегистрирован: Ср мар 23, 2016 19:31
Откуда: Астрахань
Благодарил (а): 62 раза
Поблагодарили: 163 раза

Re: Четырехвесельная шлюпка (LS MODEL)

#4 Сообщение VAGREY » Сб окт 15, 2016 11:05

Не плохо. В следующий раз обшивайте равномерно с обоих бортов в противном случае клей может потянуть. :(
С уважением Сергей.

ytrhjvfyn
Сообщения: 21
Зарегистрирован: Пт окт 14, 2016 14:12
Поблагодарили: 2 раза

Re: Четырехвесельная шлюпка (LS MODEL)

#5 Сообщение ytrhjvfyn » Пн окт 17, 2016 13:57

VAGREY писал(а):Не плохо. В следующий раз обшивайте равномерно с обоих бортов в противном случае клей может потянуть. :(
Спасибо!
Учту на будущее!
Я это уже понял когда начал параллельно делать другую модель (канонерский йол от Мастер-Корабел, там в инструкции прямо прописано о равномерной проклейке обоих бортов) ... к сожалению в инструкции к шлюпке ничего об этом не сказано, а это была моя первая модель

ytrhjvfyn
Сообщения: 21
Зарегистрирован: Пт окт 14, 2016 14:12
Поблагодарили: 2 раза

Re: Четырехвесельная шлюпка (LS MODEL)

#6 Сообщение ytrhjvfyn » Пн окт 17, 2016 17:22

Да ... забыл добавить ... не смог приклеить к бортам планширь ... вот пытаюсь его изогнуть от носа к корме - ломается и все тут ... то ли материал не очень удачно подобран уж слишком толстоват и другое дерево там надо, то ли руки не оттуда и наверное надо под паром подержать и размягчить дерево
Может морально соберусь и сделаю

Аватара пользователя
Валентин Озеров
Сообщения: 1871
Зарегистрирован: Пн окт 20, 2014 13:13
Откуда: Москва
Благодарил (а): 61 раз
Поблагодарили: 157 раз
Контактная информация:

Re: Четырехвесельная шлюпка (LS MODEL)

#7 Сообщение Валентин Озеров » Пн окт 17, 2016 17:34

Подержите детали минут 15 в горячей воде, или в нашатырном спирте. Они станут более податливее :D

ytrhjvfyn
Сообщения: 21
Зарегистрирован: Пт окт 14, 2016 14:12
Поблагодарили: 2 раза

Re: Четырехвесельная шлюпка (LS MODEL)

#8 Сообщение ytrhjvfyn » Пн окт 17, 2016 17:46

Спасибо!

ytrhjvfyn
Сообщения: 21
Зарегистрирован: Пт окт 14, 2016 14:12
Поблагодарили: 2 раза

Re: Четырехвесельная шлюпка (LS MODEL)

#9 Сообщение ytrhjvfyn » Чт ноя 02, 2017 13:18

Доброго здравия!
Очень хорошая работа ... получше моей ... Я так понял, Вы немного доработали её?

runner19
Сообщения: 41
Зарегистрирован: Вс мар 15, 2015 0:53
Благодарил (а): 3 раза

Re: Четырехвесельная шлюпка (LS MODEL)

#10 Сообщение runner19 » Чт ноя 09, 2017 14:52

Доброго,Спасибо!!!Да.

runner19
Сообщения: 41
Зарегистрирован: Вс мар 15, 2015 0:53
Благодарил (а): 3 раза

Re: Четырехвесельная шлюпка (LS MODEL)

#11 Сообщение runner19 » Вт ноя 21, 2017 12:01

Этим надо болеть,я просто очень много собирал пластиковых моделей в свое время ,сейчас перешел на дерево,гораздо интереснее и вместе с тем в разы сложнее,у моего сына не пошло,не его это.

ytrhjvfyn
Сообщения: 21
Зарегистрирован: Пт окт 14, 2016 14:12
Поблагодарили: 2 раза

Re: Четырехвесельная шлюпка (LS MODEL)

#12 Сообщение ytrhjvfyn » Вт фев 06, 2018 20:04

Добавлю сюда интересную (на мой взгляд) фотографию, которая в некоторой мере позволит понять как выглядела четырехвесельная шлюпка в конце 19 - начале 20 века
Вложения
шлюпка 4-ёх 2 царская.jpg

ytrhjvfyn
Сообщения: 21
Зарегистрирован: Пт окт 14, 2016 14:12
Поблагодарили: 2 раза

Re: Четырехвесельная шлюпка (LS MODEL)

#13 Сообщение ytrhjvfyn » Пт фев 23, 2018 20:25

Ещё одно фото как выглядит шлюпка
