Императорский (минный) катер "Шутка". Информация.

[Игорь Куцолаба]

Насобирал не много материала по минному катеру "Шутка". Для желающих построить модель, наверное, будет достаточно.
Начнем по-тихоньку

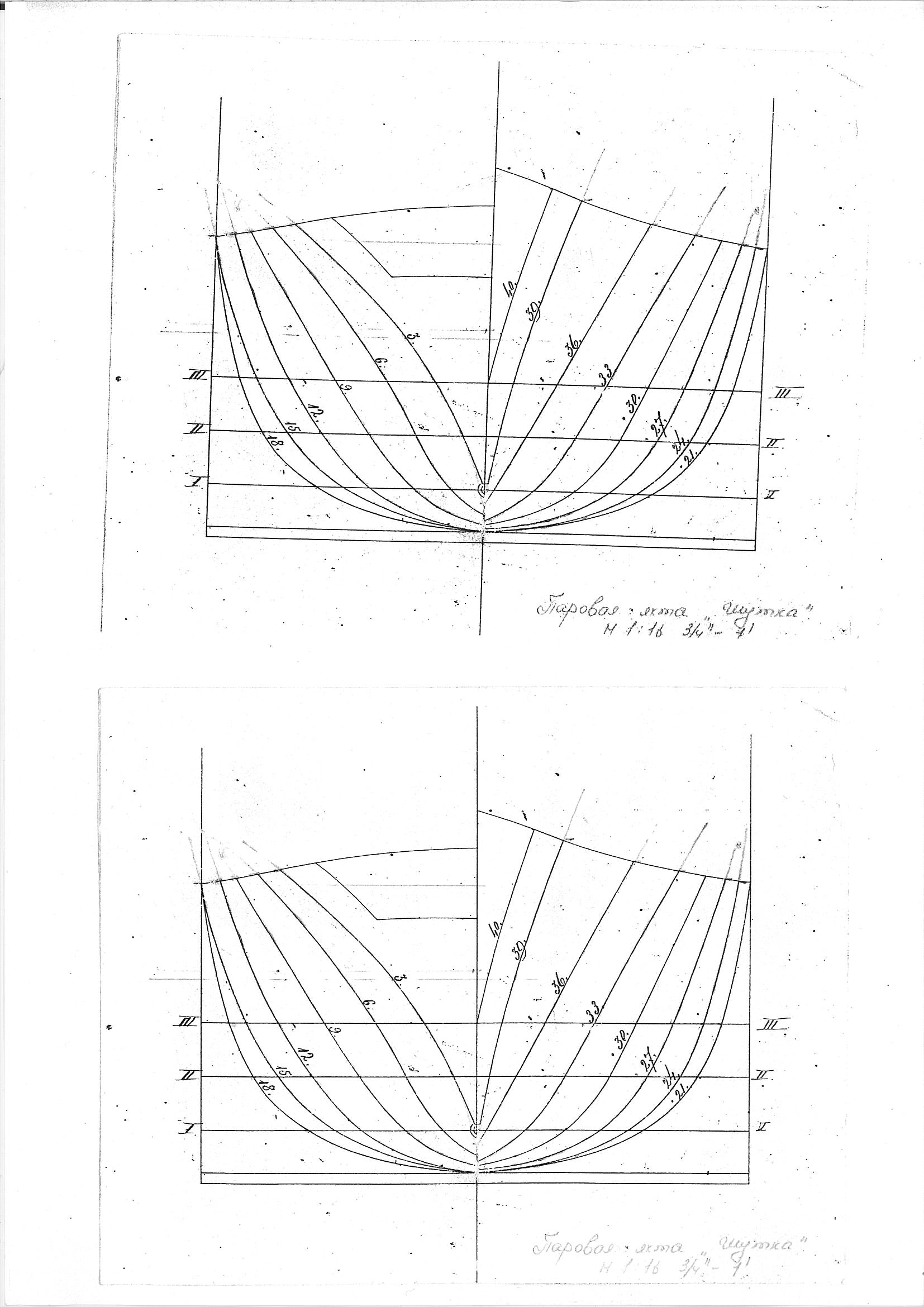

Теоретический чертёж был выполнен Эдуардом Петровичем Игнатьевым. Его уже нет среди нас. Архив разрешила публиковать его жена, без любых условий.

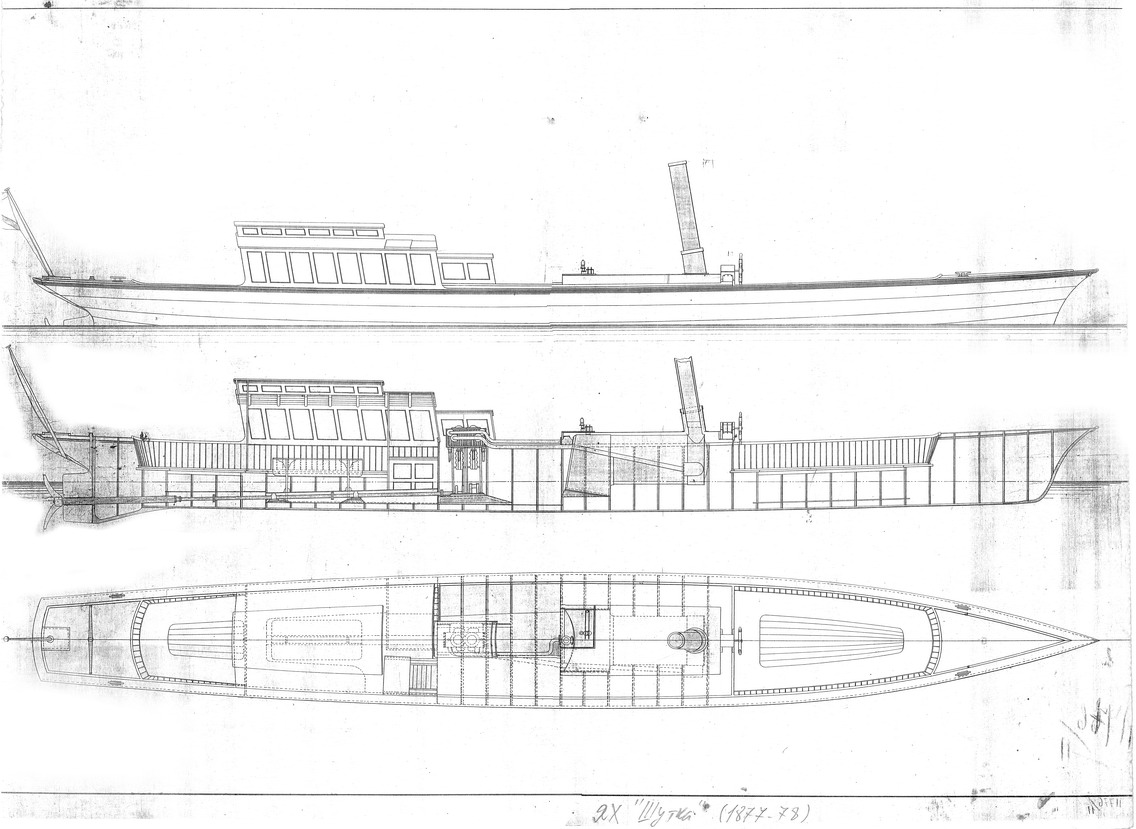

Боковые виды сделаны с архивных чертежей. Шпангоуты с модели ЦВММ.

[Игорь Куцолаба]

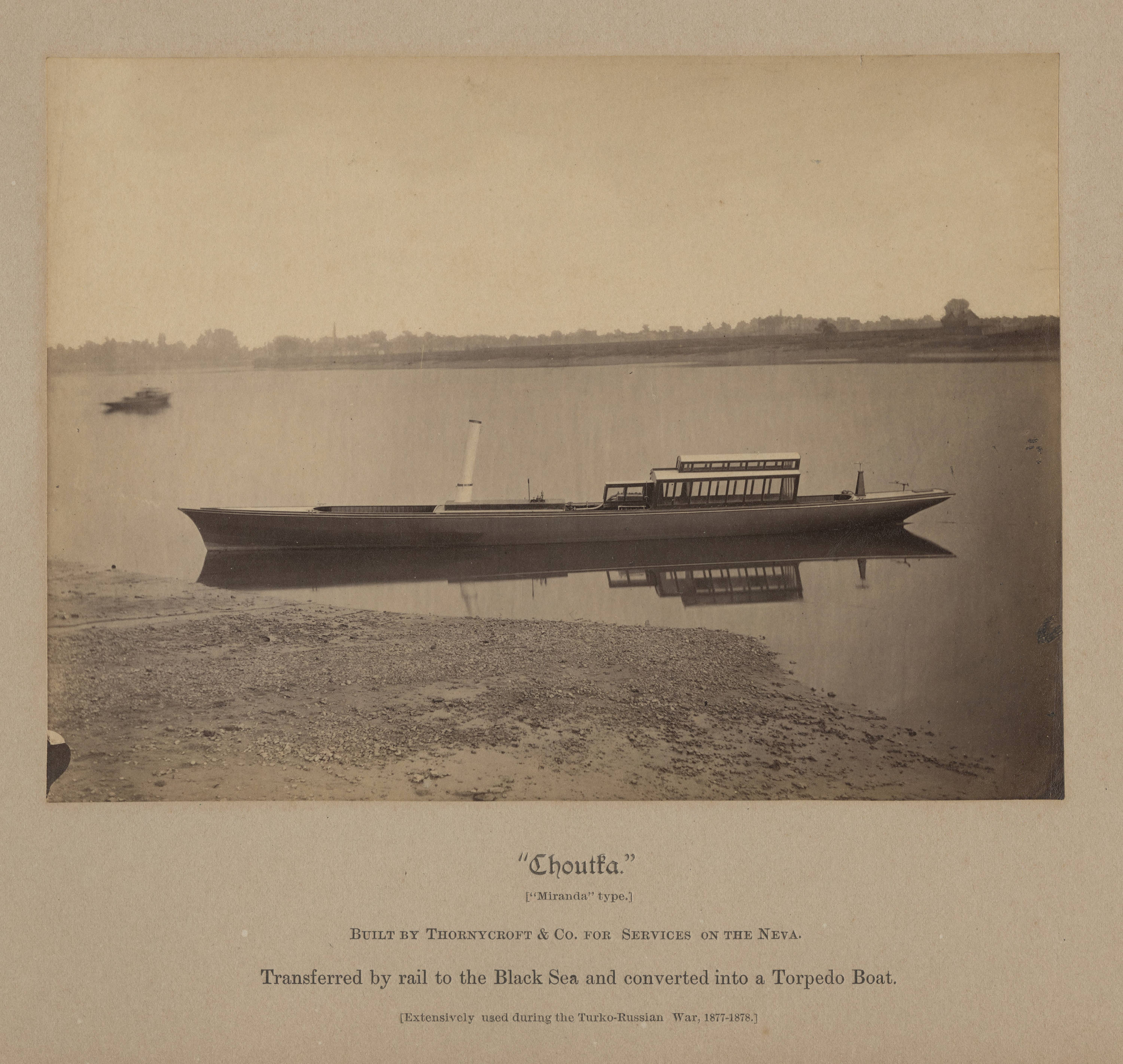

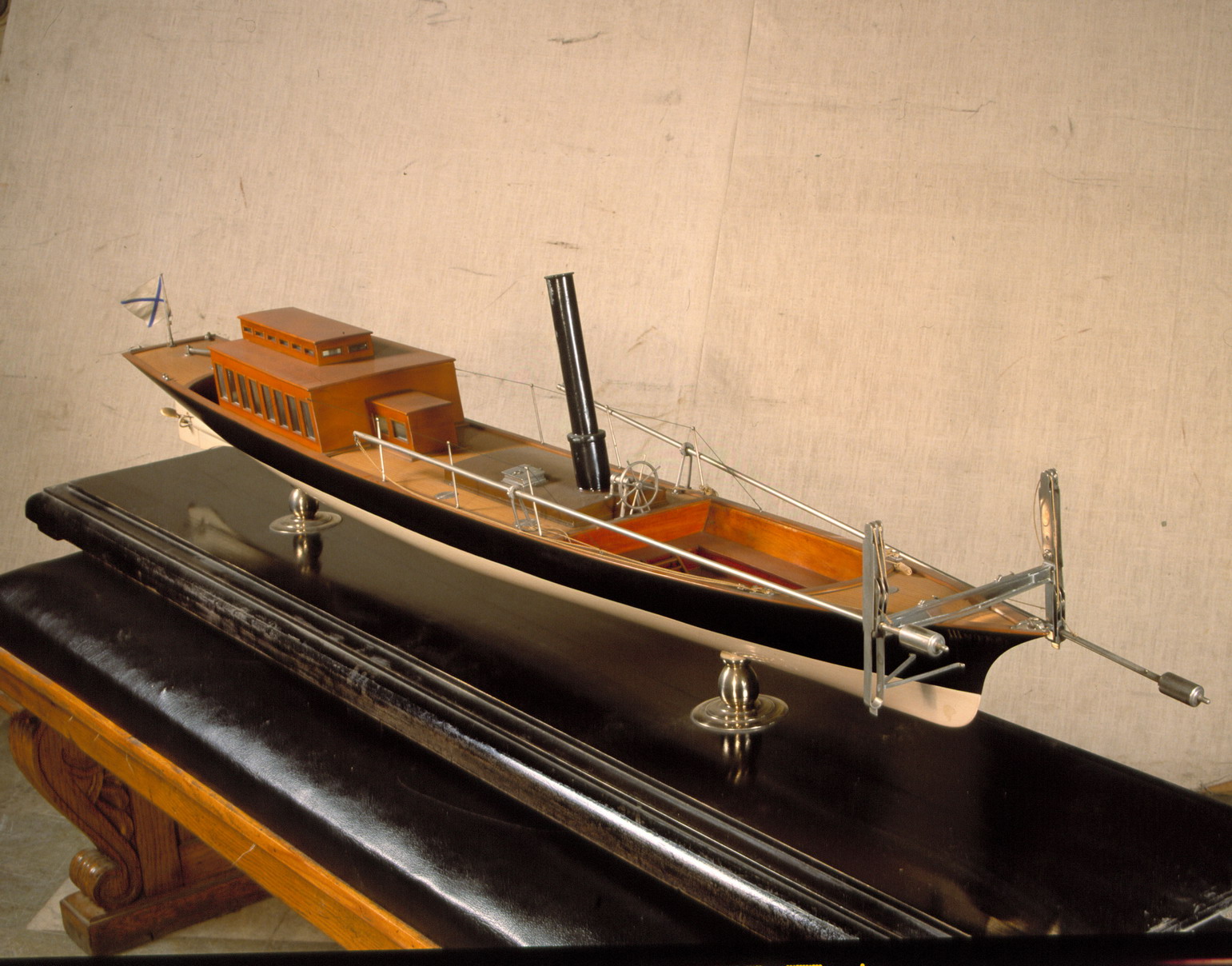

Пара фотографий. Можно заметить, что модель ЦВММ не совсем соответствует подлинной фотографии и чертежам. На модели нет выхода из салона на палубу и не понятно где и как работал кочегар. Разберёмся с этими вопросами.

[lord_droid]

Игорь , это будет паровик ?

[Игорь Куцолаба]

Андрей, привет Ну, когда кто то построит - посмотрим. Строить буду не я.

[Hedgehog]

Всегда нравилась эта модель. Спасибо за чертежи, поставил в очередь. А откуда такая фотография? Это при переезде щёлкнули или для съёмки разрешили из витрины вынуть?

[lord_droid]

Извиняюсь за неграмотность , но что за агрегат на палубе ? у модели.. чем то напоминает аппарат для установки мин.

[Михаил Смирнов]

что за агрегат на палубе ?

Это шестовые мины.

[lord_droid]

... шестовые мины.

Я так и думал значит не совсем профан

на фото нету их А это штатная конструкция или экспромт ?

[Oleg-K]

на фото нету их А это штатная конструкция или экспромт

это съемная конструкция.и катер по сути одноразовый ибо шансы выжить после атаки крайне невелики.

[lord_droid]

катер по сути одноразовый ибо шансы выжить после атаки крайне невелики.

Ну все шестовые мины такие, помнится американцы тоже пытались ан подлодки ставить такие. ввс даже фильм вроде делал про это.


Игорь , а машины чертежи есть ? кто про что а вшивый про баню )

[Игорь Куцолаба]

Едем дальше, если получится Пропадают собщения, задолбался уже их повторять.

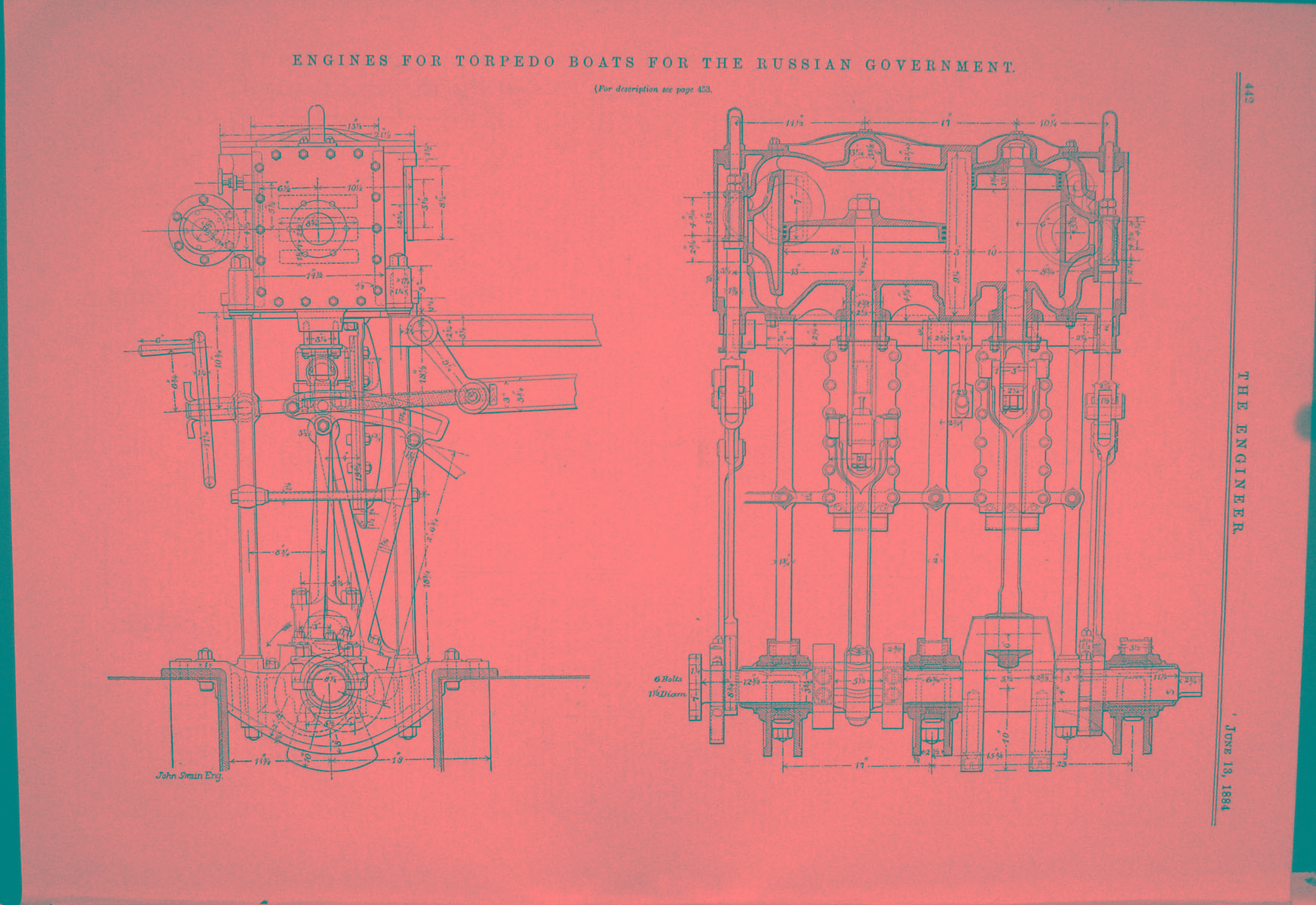

Самая радостная моя находка это настоящие чертежи паровой машины и, главное, со всеми размерами.

[Игорь Куцолаба]

... А откуда такая фотография? Это при переезде щёлкнули или для съёмки разрешили из витрины вынуть?

Это интернетовская. Я хотел в выходные наделать по-больше фото, и вот облом, "Шутку" убрали из экспозиции, не знаю почему.

[Игорь Куцолаба]

Пришлось открываться в Мозиле. Вроде зашевелился. Поехали...
Оказывается, некие энтузиасты полностью восстановили один из катеров фирмы Торникрофта, на которой была построена "Шутка". И на многие вопросы сразу нашлись ответы.
Я теперь буду публиковать фотографии этой реставрации. Катер, на мой взгляд, имеет те же размеры, что и "Шутка". По-другому сделан салон (т.е.его просто нет)и чуть другая форма днища. В остальном конструкция как у "Шутки"

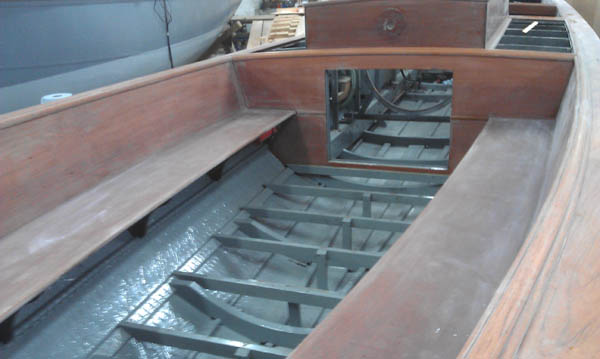

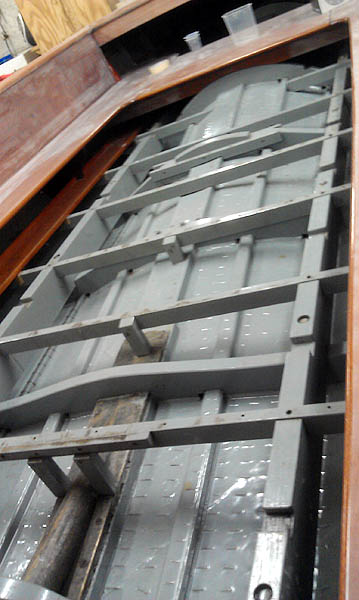

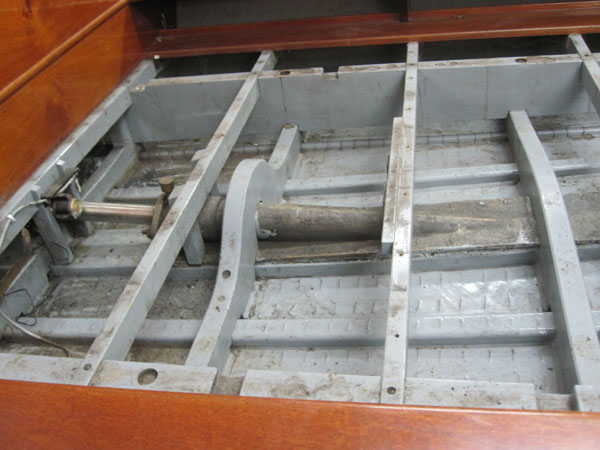

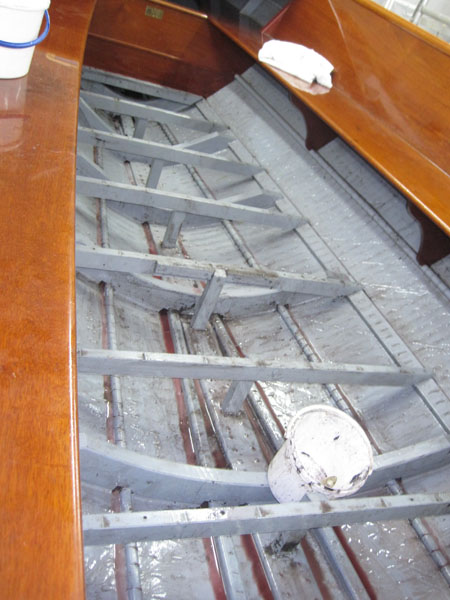

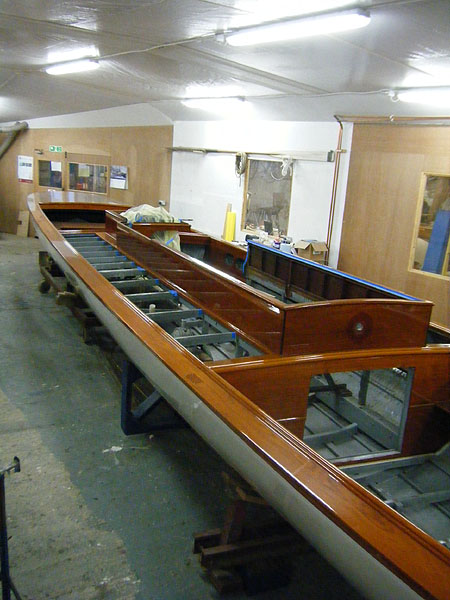

Начнем с корпуса.

[Игорь Куцолаба]

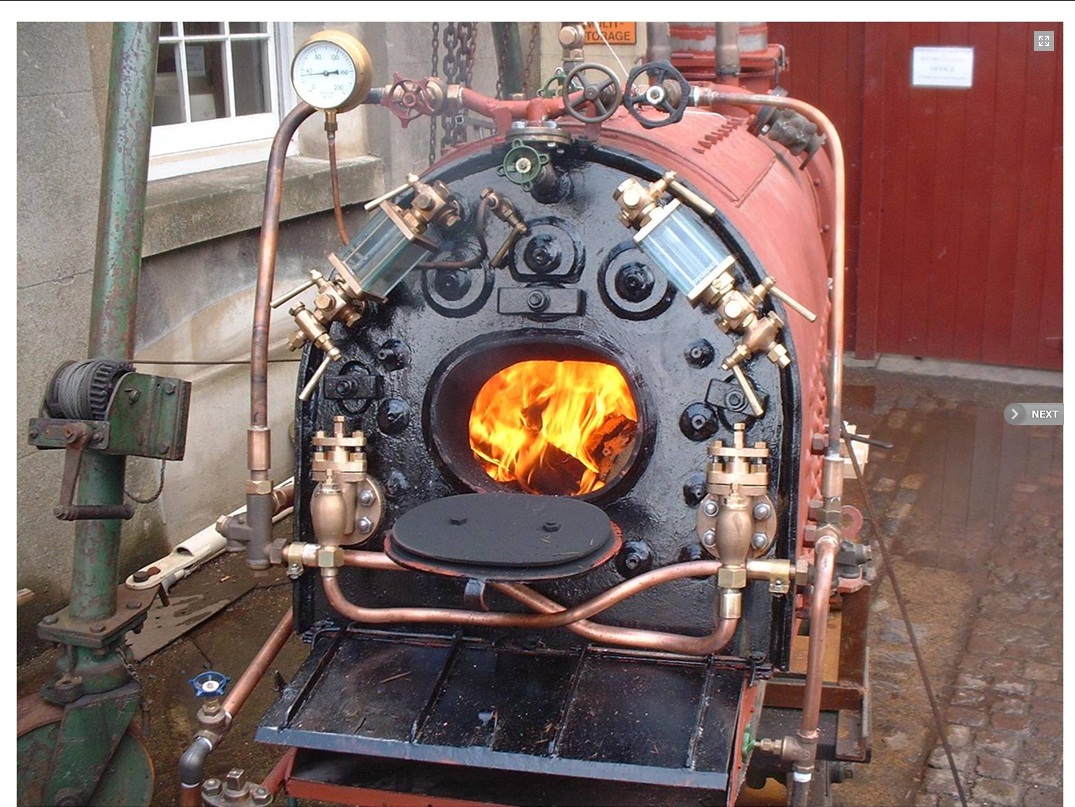

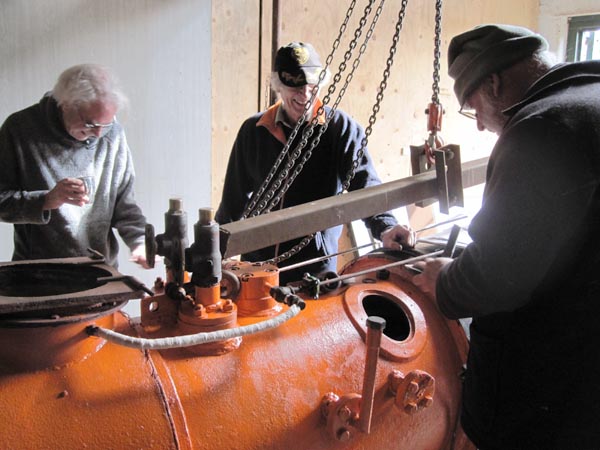

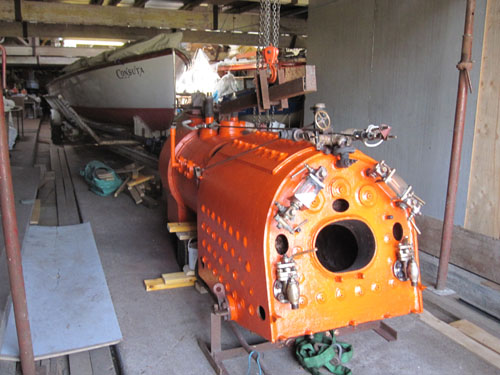

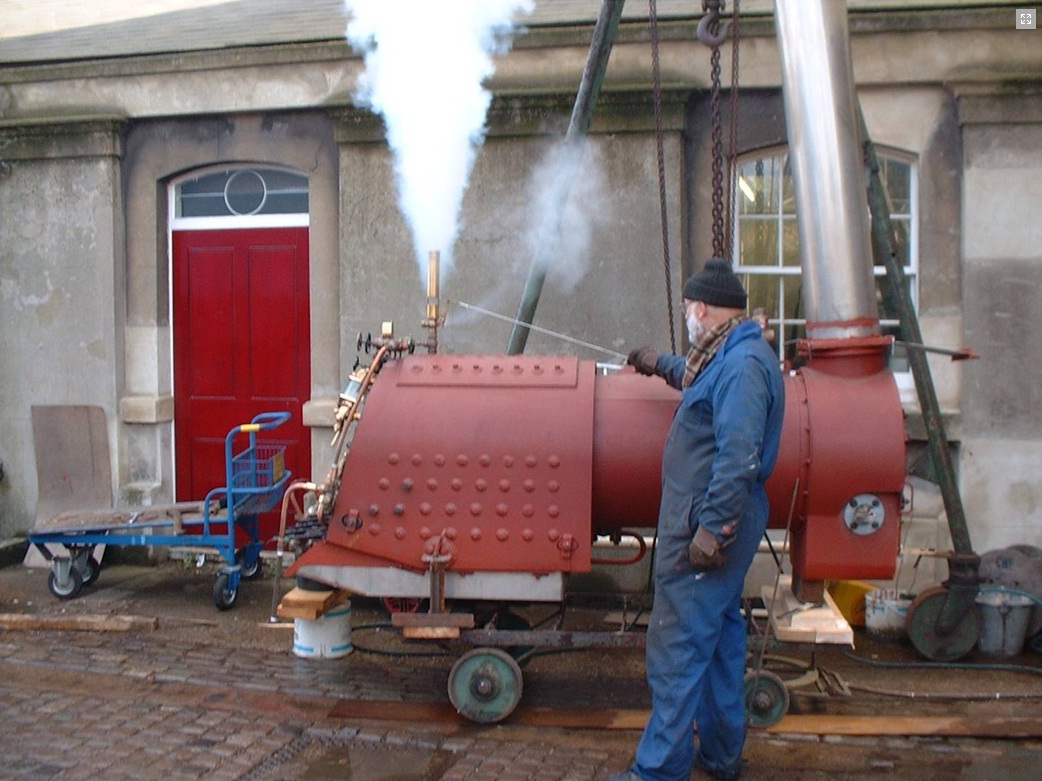

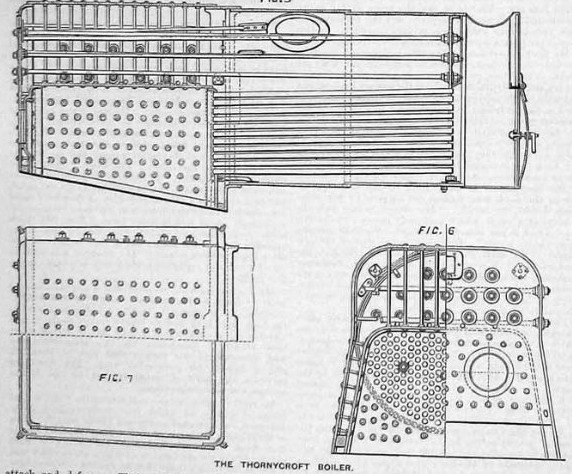

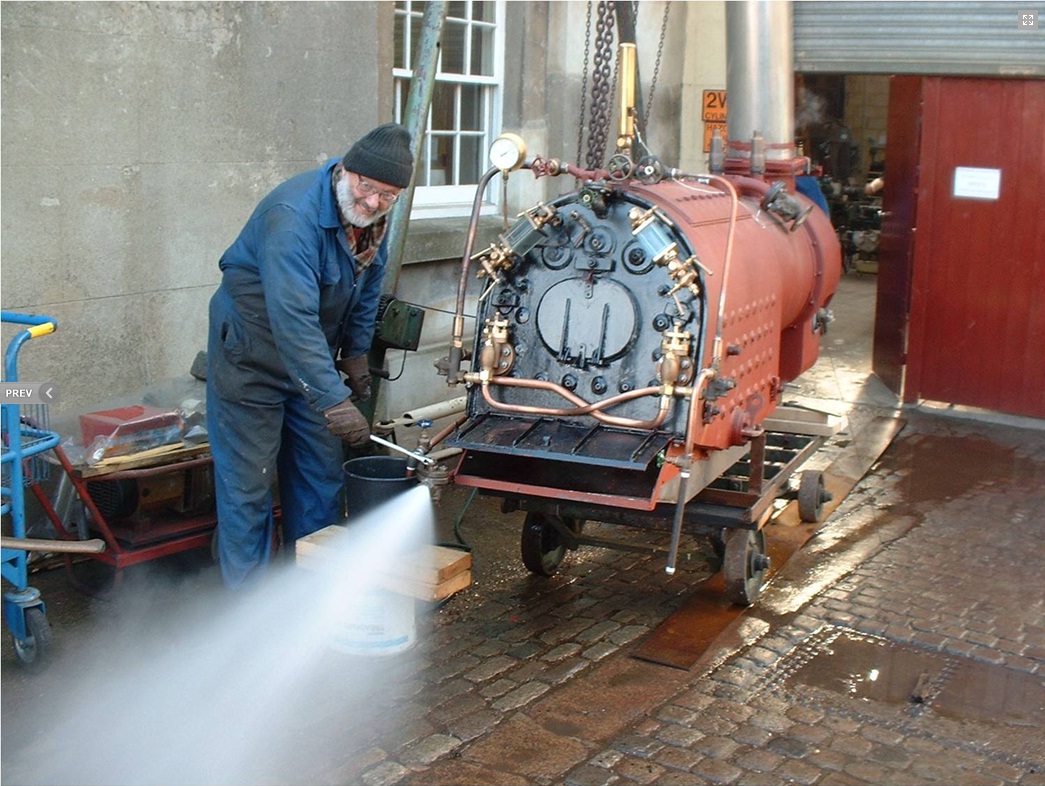

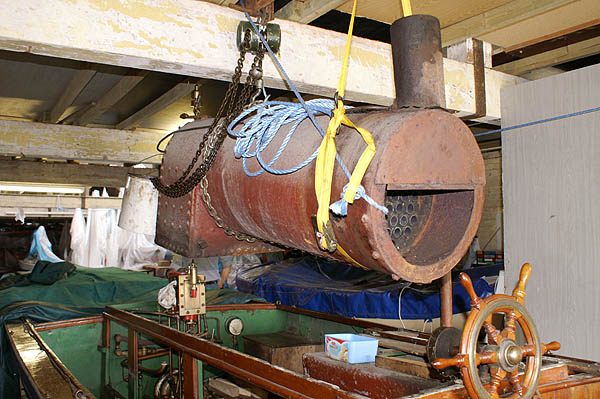

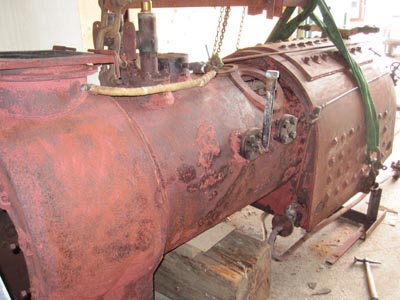

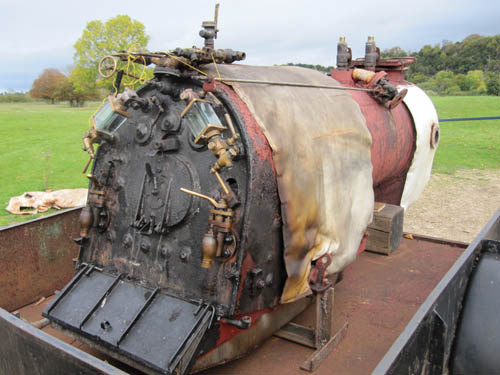

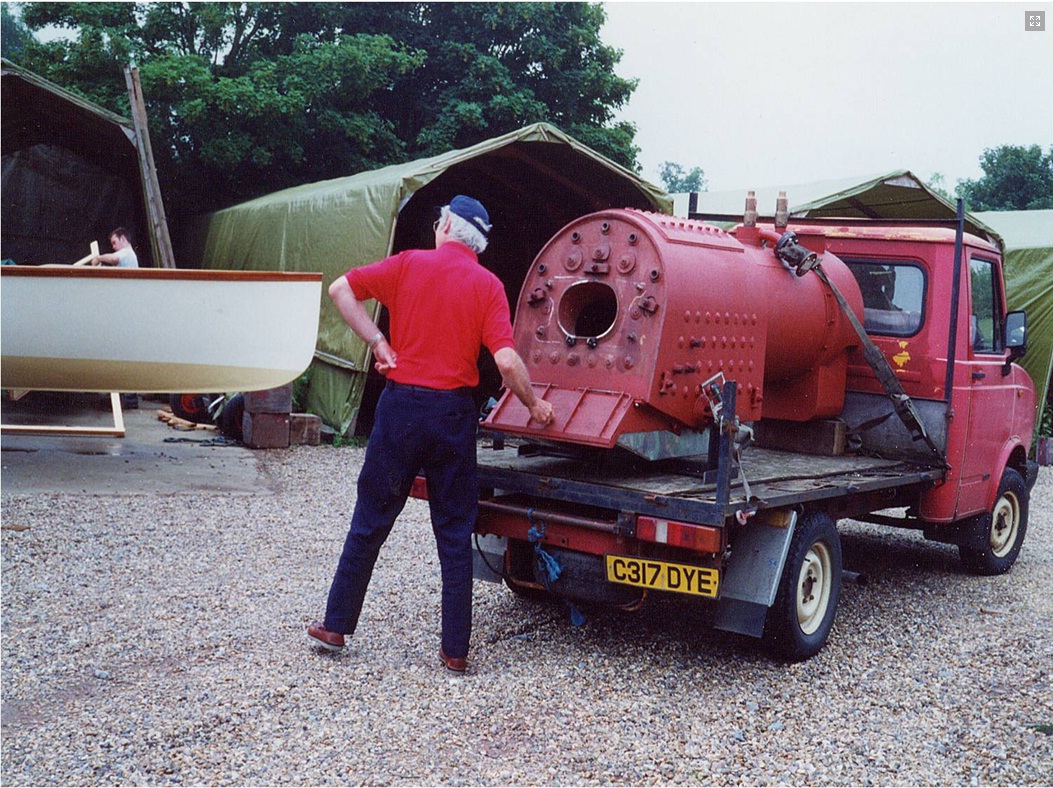

Теперь котёл и его установка

[Игорь Куцолаба]

Ещё
