Бот "Норден", "Роксен" 1:50

[Волохов]

Окончательно с дугами как-то так:

Двутавр получился 2х2,3 мм. Тоньше не могу и не хочу. Можно, конечно, немного снять вручную на наждаке и сделать стенки двутавра потоньше, но это по-моему, уже перебор. Такие двутавры - в любом количестве из двухмиллиметровой алюминиевой полосы. Вместо торцевой фрезы дисковая, ей делаются пазы с двух сторон, ею же и отрезается потом деталька. Можно, конечно, взять фрезу ещё тоньше но уже смысла не вижу.
Ухо, и жестянки просто припаяны. С флюсом, естественно. Алюминий вполне себе паяется, хотя прочность оставляет желать... Для судомоделизма, когда надо чтобы просто не отвалилось, да с приличной площадью спайки вполне пристойно. Нагруженную деталь не рискнул бы.

Ну и прогрунтованное. Траловая дуга и якорь.

[Волохов]

Отобрал у ребенка 3D ручку... Поигрался и отдал обратно. Ребенок тоже уже наигрался и ручку в коробочку убрал. Результат скорее отрицательный.
Ручка из самых дешевых, работает с PLA и ABS пластиком. Что этой ручкой можно делать так и осталось неизвестным. Цветные нитки пластика ручка плавит и протягивает исправно, все заявленное делает, но... Результат выглядит как кучка какашек. Веселенького цвета. Ну или горки макарон. Обрабатывается плохо, красится еще хуже. Примерно как полиэтилен. То есть, без специального грунта лучше не красить. Осталась идея задавить его в форму.

В форму почти получилось. Поэкспериментировать решил на кнехте. Потому как форма делается простым сверлением. Лихим кавалерийским наскоком сделал форму. Залил. Вышло погано, форма заполняется той же кучкой макарон. Стал форму перед заливкой греть. Стало лучше, но все равно ахти. Раза с третьего получилось. Форму грел, пластик заливал на максимальной скорости ручки, начиная с тонких отверстий и держал пока из толстых не полезло. Потом зажал в тиски и задавил вылезшее.

Ну, с заливкой вроде получилось без непроливов... Пропорции кнехта не проблема, надо просто форму переделать. Прочность вполне годная. А вот остальное... Обрабатывается оно плохо. То есть, шкурится, режется ножом, но чистой поверхности не получается. Красится оно примерно как глянцевая пропиленовая труба, то есть почти никак. Матировать, грунтовать... Для детальки в ноготь величиной проблемно. Клеится оно примерно так же как и красится. В общем, не получилось у меня на этом пути ничего хорошего...

[Волохов]

Озаботился спасательной шлюпкой. И понял, что меня в данный момент больше тянет в "паровой и современный", чем в деревянный. Или скорее решил отделаться на халяву...
Поскольку что "Нордены" и их аналоги используются до сих пор, шлюпки там могут быть от классической деревянной, до чего угодно. По чертежу у него классическая деревяшка длиной 3,5 м. То есть, в моем масштабе - 7 см в длину, 3 см в ширину. Или аналогичного размера стеклопластик. И для того и для другого надо делать болванку. А лень.
Поэтому - резинка! Акрил режем на бруски и обдираем на токарном станке до Ф10. То есть, баллоны у нее 50 см в диаметре. Это нормально, у резинок такого размера баллоны бывают диаметром и 40 и 50 см. Тоньше не захотел.

И клеим борта. Ну и двигатель сразу выгрызаем из того же акрила.

В нем три детали - сам двигатель, крепеж к лодке и "торпеда" с винтом. Винт на три лопасти .
С дном не задалось - искал акрил потоньше, взял коробку для CD. Засада! Он не красится. Очень, очень сильно растворяется при склейке, клеить легко и хорошо. Но по тем же причинам плохо красится акриловой краской. Она успевает его подрастворить и как не старайся, остаются трещины.
Далее пластик Ф3 - куски литника от пластмассовых то ли солдатиков, то ли моделек - режем, сверлим поперек Ф1 мм, скругляем сторону с поперечным отверстием, красим вдергиваем канат и вклеиваем в лодку:

Ну и скамейки деревянные.

[Волохов]

Вклеил лебедку с якорем.

Цепь китайская, выкрашена из баллончика. Якорь - оргстекло.

[Волохов]

Решил сделать спасательный плот на палубу. Начал гуглить чтобы посмотреть размеры.
И сразу обида... Первая же ссылка - "купите на алиэкспресс модель плотика". И там же якоря, спасательные круги и прочая, прочая... Сильно не понравилось! Во-первых, голимая пластмасса и не самая аккуратная. Во-вторых, о масштабах никто не слыхал, бывает несколько размеров девайса, а бывает, что только один и не всегда он объявлен. В-третьих, ценник! Метр цепи якорной 800 рублей, спасательный плотик 650, пара воздухозаборников 700... Да и не наш это метод.
В общем, ниже нашел как выглядит настоящий плотик и даже таблицу размеров.

Проточил, разрезал вдоль, вклеил вставку:

[Волохов]

Как-то так. Подставка - полоска от консервной банки, согнутая, спаянная и выкрашенная черным акрилом. Стяжки просто полоски от консервной банки. Не паял, просто снизу высверлил отверстия и в них оба конца стяжки согнул и запрессовал (насильно затолкал). Трубки проволока 0,8, ящик из которого ни выходят оргстекло.

И так это выглядит на месте:

[Волохов]

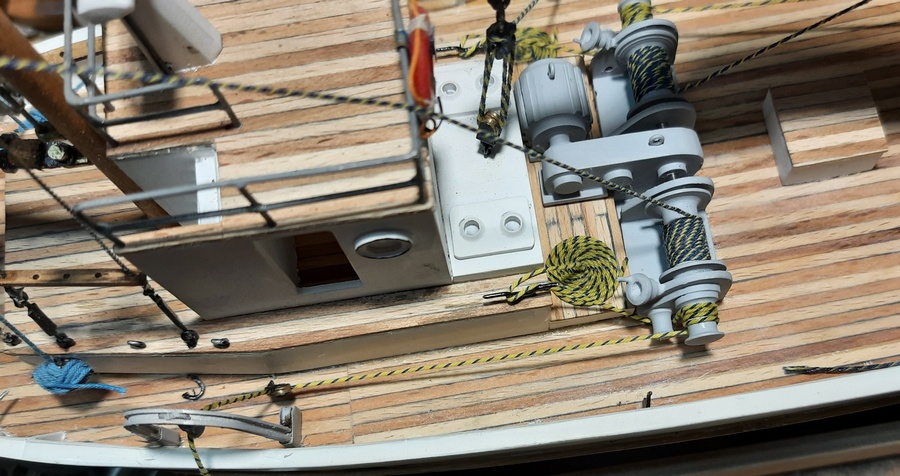

Поставил лебедку. Пока все тросы идут в никуда, концы зафиксировал, сетку на них буду вешать в последнюю очередь.

[gks26]

Тут мы снова между чертежами мечемся. У "Нордена", собственно на крыше похоже радар стоял и огни навигационные, а лесенки на нее не было. А на нашем чертеже лесенка есть... Получилось как-то так:

На крышу рубки вел скорее всего скоб-трап. А то что мы видим на чертеже - это трап из рубки в машинное отделение.

[Волохов]

Чертежи нормальные это больное место.
Поэтому вышла солянка сборная... Норден, Роксен и еще пяток однотипных. На том чертеже, который Норден возле этого самого трапа на виде сверху есть то ли шкафчик, то ли вход... А на виде сбоку его нет. И такой фигни много. Спасательного плота на Нордене нет, но на некоторых других похожих бывают. По масштабу спасательный плот 25DKFS, то есть на 25 человек, что вряд ли для такого судна и т.д., и т.д. Что выросло, то выросло. Попадется на следующую модель чертеж получше сделаю лучше. Скоб-трап, кстати, совсем просто делать. Правда из чертежа не понятно с какой стороны... Скорее всего так и было - лестница вела вниз, судя по окну в рубке.

[Волохов]

Там где руками мелко, несложный рисунок станок с ЧПУ делает отлично. Настолько мелко, что даже иногда слишком - не видно. Характерный рисунок на канистре - что может быть проще в векторе. И что особенно доставляет - "трудовик в Икее впервые увидел две одинаковые табуретки" . Канистры из-под станка одинаковые! Понятно, что потом чуть-чуть доработать напильником, но с обратной стороны канистру все равно никто не увидит - приклеена.

И бочки. Крышечка у них тоже не затейлива, а остальное на обычном токарном станке из оргстекла.

[Волохов]

Вот двери были заготовлены до эпохи ЧПУ. Поэтому просто вырезаны из оргстекла, высверлен иллюминатор, потом выточена рамка иллюминатора, вклеена, все выкрашено в сборе, а затем вклеено прозрачное стеклышко, выточенное из того же оргстекла.

[Волохов]

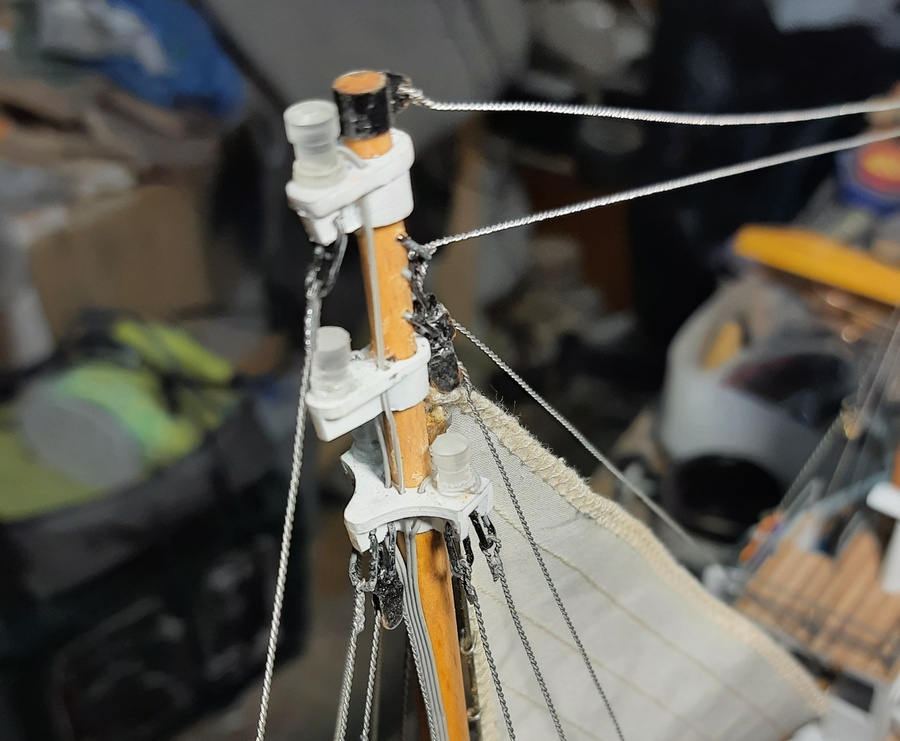

С огнями снова заморочно... По чертежу вижу три огня один над другим на передней мачте. Видно так себе, но явно нижний - это два огня наложились один на другой. Там как раз площадка. На носу еще один огонь.

Сзади на мачте два огня. Назад - кормовой. Куда и зачем светит тот что над рубкой? По рисунку такой же огонь, что и все остальные.

Бот у нас чуть меньше 25 метров. Судно длиной менее 50 метров на ходу несет один топовый огонь, кормовой огонь и бортовые огни. Самый задний - белый кормовой. Верхний на передней мачте белый топовый. Если нижних на передней мачте два, то это бортовые? На судне длиной менее 20 м бортовые огни могут быть скомбинированы в одном фонаре, выставляемом в диаметральной плоскости судна. Не похоже...

Скорее всего так: Задний - белый кормовой. Над рубкой их два, развешены по бортам - зеленый правый, красный левый. На мачте все белые. Один сверху, один посередине, два снизу. И на носу один белый.
Судно, занятое буксировкой. Несет два топовых огня (один над другим). Судно, занятое толканием при ширине состава менее 5 м несёт три топовых огня (расположенные в форме равностороннего треугольника, основанием вниз) - вот для чего вся эта иллюминация. Не то чтобы бот под толкание или буксировку заточен, но огни на всякий случай должен иметь. Ну и на носу - "топовый огонь на носу толкаемого состава" - это на случай если его самого толкают.
Не хватает желтого буксировочного над кормовым.

Осталось теперь это все правильно расставить... На фото они просто поставлены без клея, потому что не на своих местах стоят. Красный и зеленый - капнута краска внутрь, желтой краской не нашлось, пришлось кусок желтого пластика запихать внутрь от какой-то полиэтиленовой бутылки.

[Волохов]

Самый тонкий шлейф, который удалось найти это IDE от старых винчестеров. Приятно, что он и не нужен ни за чем. Оторвал 4 провода, разодрал по одному. Один провод имеет диаметр 0,7-0,8. Приклеил пучок к мачте, развел хвосты к огням.

Поборолся с мыслью, что в качестве фонаря мог бы стоять светодиод соответствующего цвета...

[Волохов]

Нашел фото рыбы. Слегка подредактировал, сгрузил в Арткам. Выдавил барельеф.

Вырезал. Лучше всего резать из бука. Не убивает фрезу, достаточно вязкий, рельеф получается достаточно точный. Задул серебрянкой.

Получилась бочка с рыбой. Бочка с углем выглядит лучше, но зачем на рыболове бочки с углем не понятно... А вот с рыбой - самое то. Высоту "рыбы" регулирую прокладкой между днищем бочки и вкладышем.

[Волохов]

С появлением ЧПУхового китайца стал как-то особенно донимать ранее привычный бардак на столе. А мысль о том, что в него надо еще и ноут затащить вообще крамольна.
Пришлось из барахла сделать отдельный стол. В девичестве это две полноценные парты и одна дополнительная крышка от них. Просто завалялся старый ламинат. Что радует, потому что именно в последний месяц лист ламината подорожал ровно в два раза. Поэтому приятно, что что-то завалялось... Кромка которая клеится утюгом, евровинт, саморезы завалялись тоже.

Одну ногу парты режем по 210 мм и ставим её полочками между двумя другими (как вариант - можно оттуда две полочки убрать и десктопный комп поставить). Четвертую ставлю штатно справа, задник стола на место, крышку стола на место сверху. Собственно, стандартный стол готов. Но мне стандартные 75 см низковато, да и ящиков хочется. Один задник режу на полосы 90, 85 и 64 мм. 90 - это перемычки между крышками, 85 - морды ящиков, 64 - боковые стенки ящиков. Один задник режу на два днища ящиков. Одной крышкой накрываю, одну привинчиваю сзади.

Вкладыш для ложек-вилок, тоже завалялся, покупал впрок по 90 рублей. Свет из Ашана по 250 две лампы, ничего дорабатывать не надо. Направляющие для ящиков покупал новые по 200 рублей - на 550 мм длиной их не завалялось.
Итого слева фрезы, цанги, ключи, прижимы и прочее барахло, справа ноут, кардридер, мышка, блок питания, шнуры. Ноут просто древний, даже мышь еще не PS/2, COM, LPT, но уже и USB есть. CD и дисковод 3,5... Под XP. Артсам портативный запустился, Corel портативный запустился, фотошоп портивный запустился, GRBL запустился. Не глючит, винда не переустанавливалась 20 лет! Юбилей, однако...

В тумбе коробки для барахла - вообще-то рыбацкие по 200 рублей, но для мелочи очень удобные. Открываются с двух сторон, сверла-метчики-надфили ложатся идеально. Резцы для токарного станка в таких же держу вместе с подкладками.
Высота стола 85 см, но это сознательно, мне за низким столом неудобно. В противном случае я бы ящики сделал под крышкой, а не над.
