SPHINX - 3D & Wood адмиралтейская модель

Сообщение Alex Viber » Вт окт 25, 2016 0:12

Всем доброго времени суток!
Данный топик будет посвящен постройке 20 пушечного шлюпа Sphinx в Rhino 5 версии.
Кратко о намеченном проекте.
Проект совместный с Романом. Именно по этому я и разместил его здесь. Цель - создание адмиралтейской модели с максимально возможной деталировкой.
Материалы которые будут использоваться:

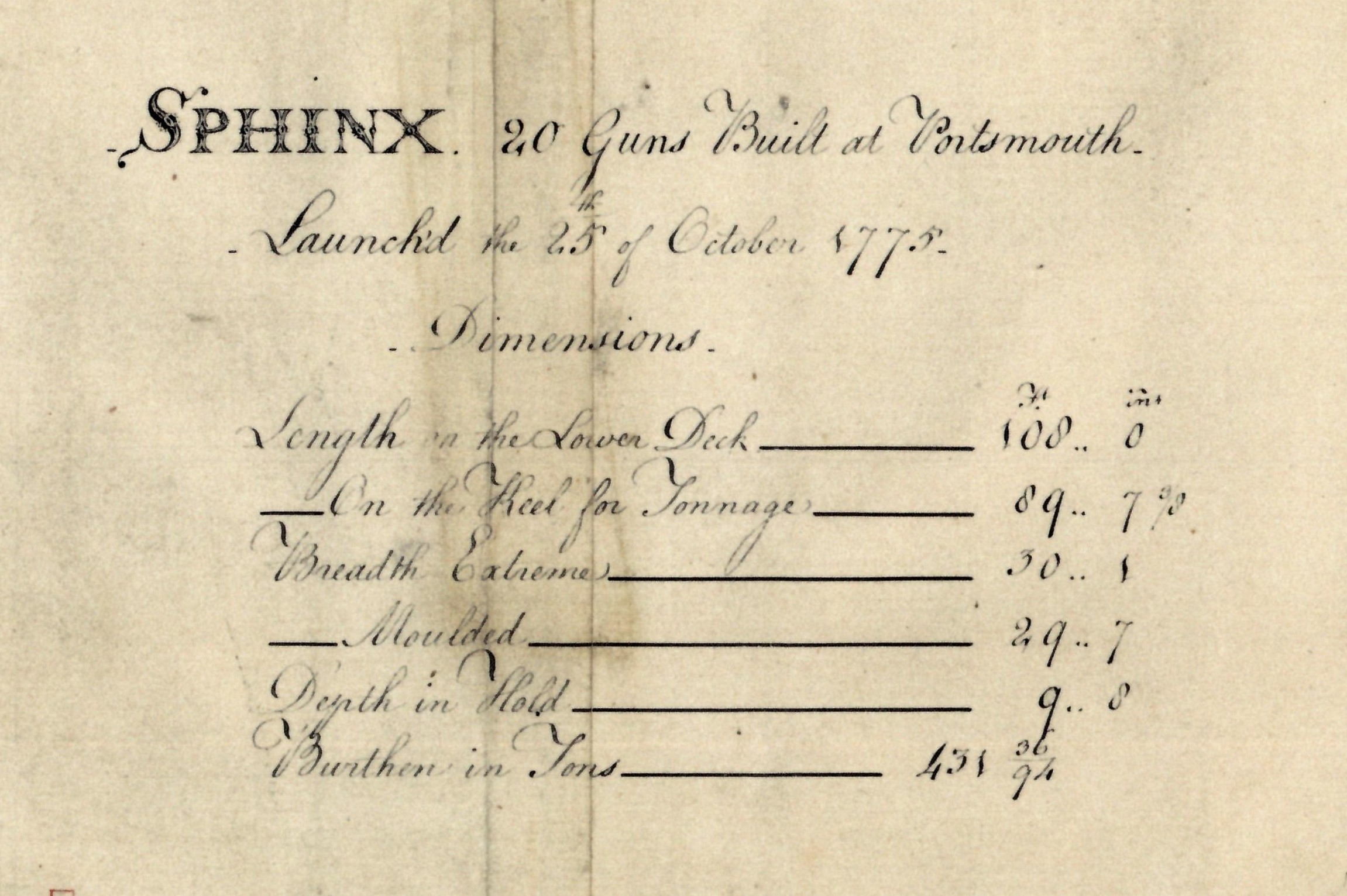

- архивные чертежи из английского музея №: J4272, J4270, J4247, J4389
- Д. Анчерл. Шлюпы серии Swan.Том 1 и Том 2 ( в очень качественном переводе от Doctor Evil )

******
В качестве вступления
Вложения
241 год назад....
3D моделирование теоретического корпуса на заказ: viewtopic.php?f=15&t=71672
Аватара пользователя
Alex Viber

Сообщения: 86
Зарегистрирован: Чт янв 02, 2014 15:35
Благодарил (а): 12 раз.
Поблагодарили: 45 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение Павел Крук » Вт окт 25, 2016 14:30

Очень интересная тема с удовольствием буду следить за ее развитием

п.с. освещение будет проходить не в виде уроков, было бы очень интересно.
... Летать не умеют. Стрелять тоже... пока не умеют... Но, орлы! /Титаренко/

Я не моделист я только учусь, с уважением Павел
Павел Крук

Сообщения: 1790
Зарегистрирован: Ср дек 14, 2011 9:08
Откуда: Беларусь Минск
Благодарил (а): 35 раз.
Поблагодарили: 108 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение Михаил Смирнов » Вт окт 25, 2016 14:43

Чувствую не спроста затеяли. Буду с удовольствием наблюдать.
С начало голова, затем руки.
Аватара пользователя
Михаил Смирнов

Сообщения: 3272
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 34 раз.
Поблагодарили: 212 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение Alex Viber » Вт окт 25, 2016 20:22

Часть первая . Теоретический корпус.

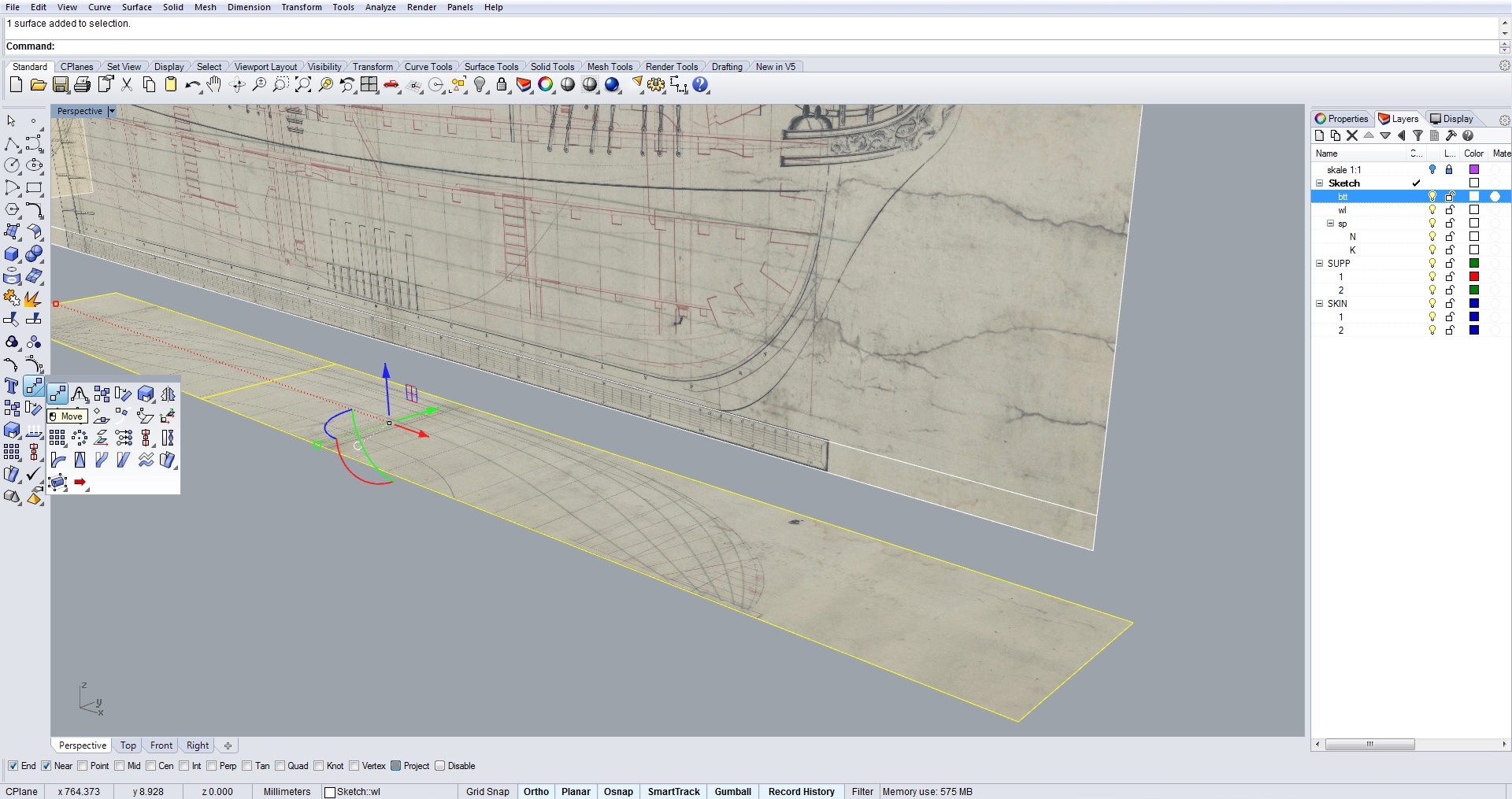

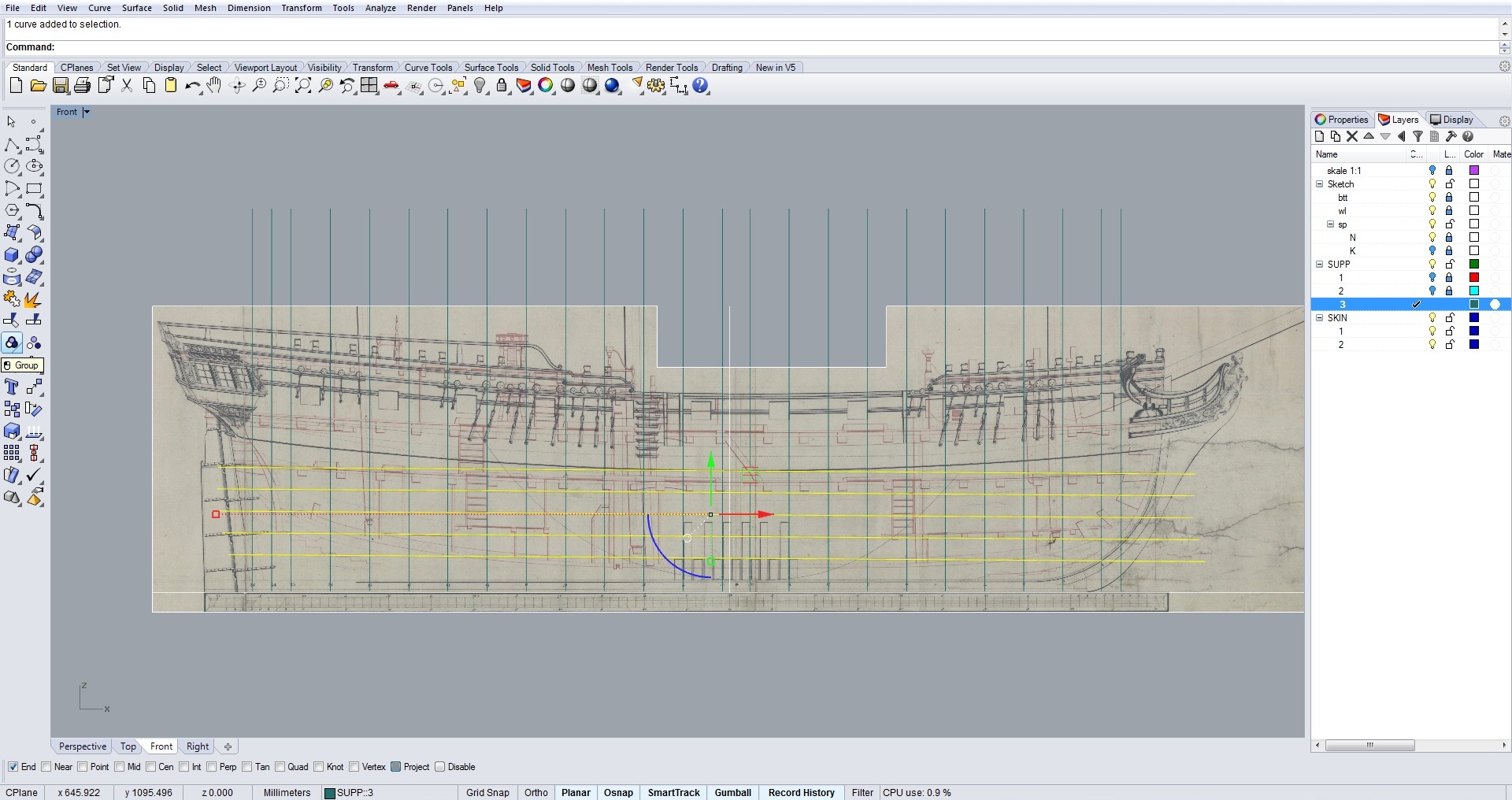

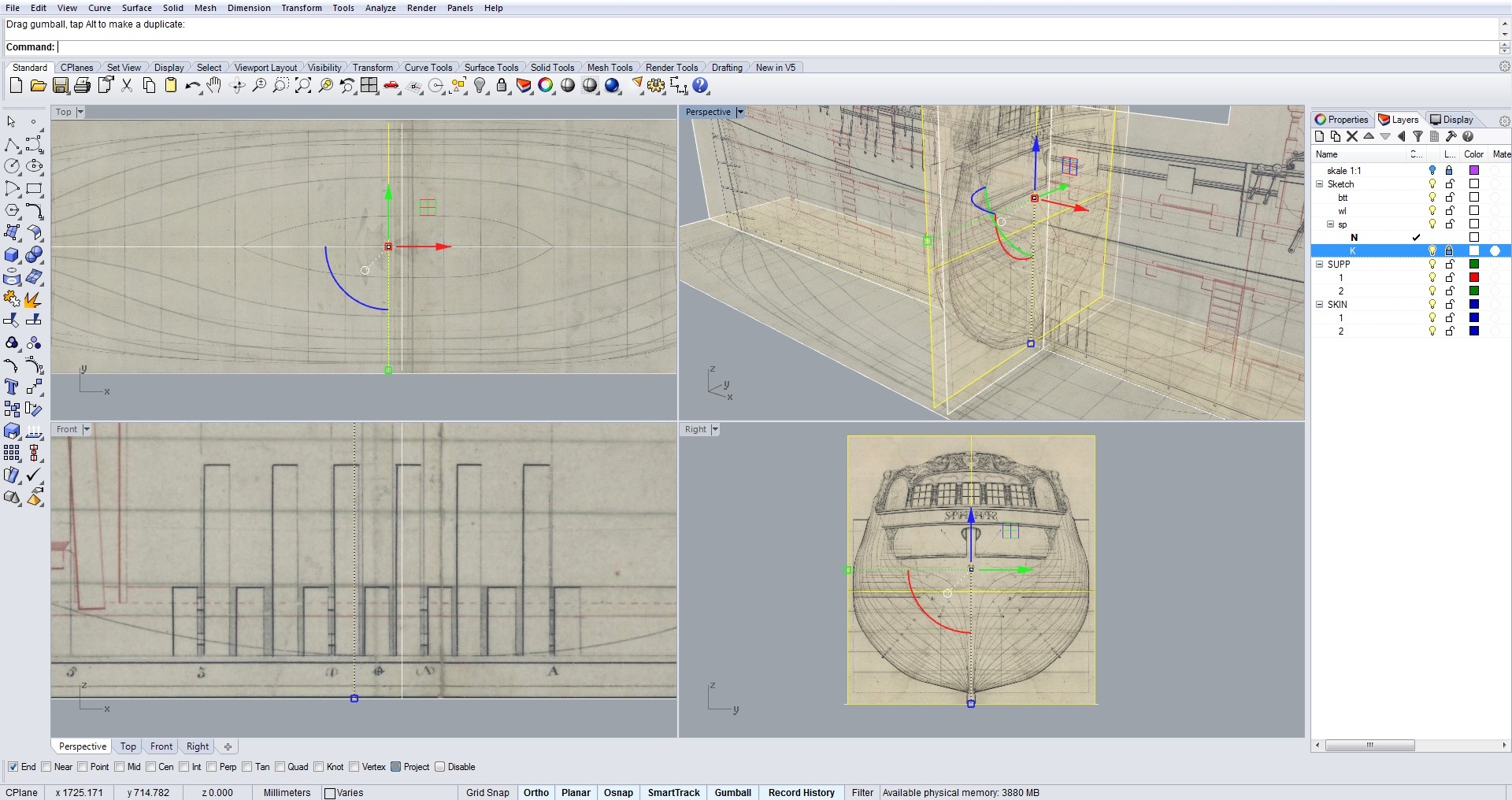

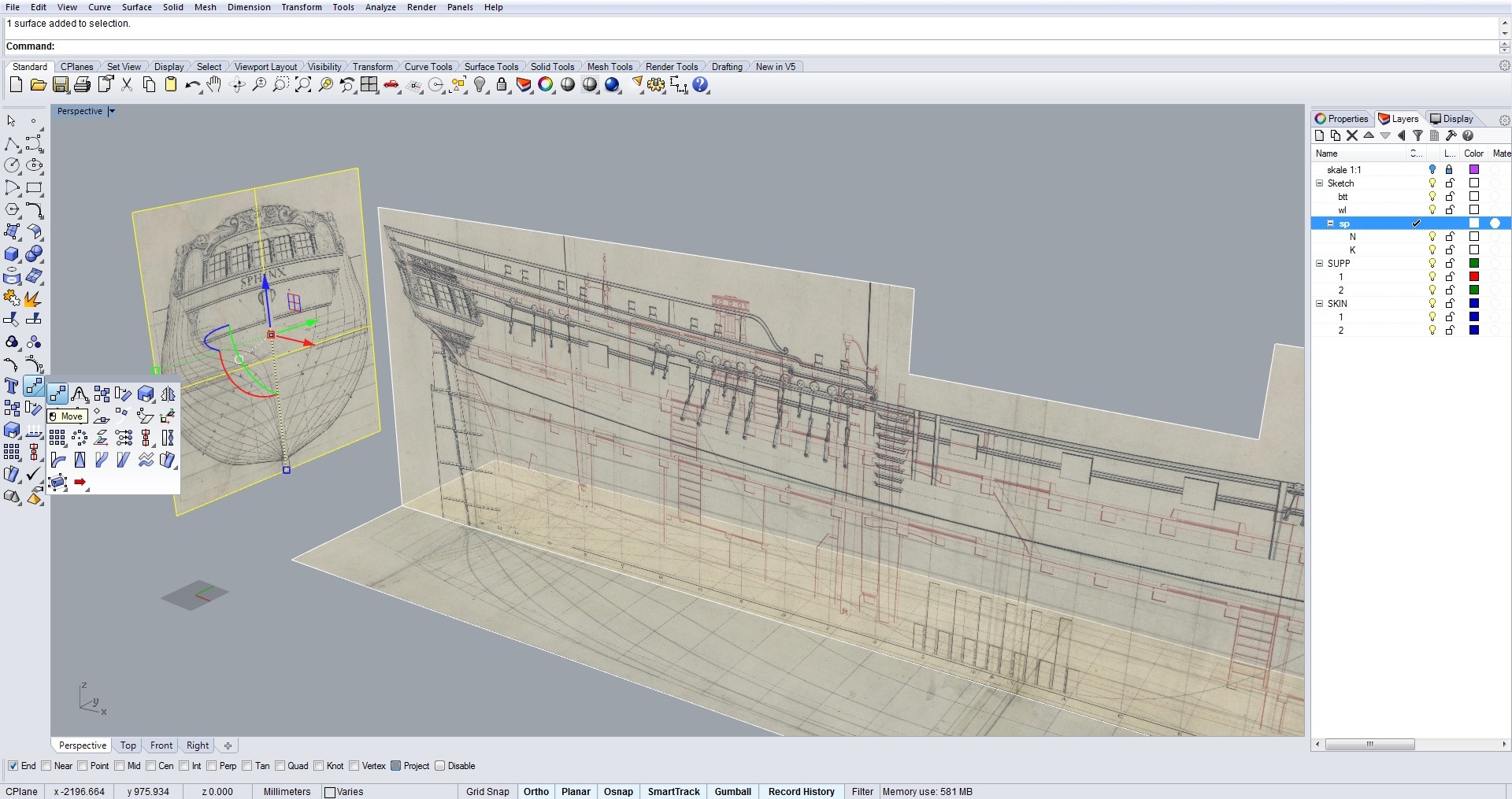

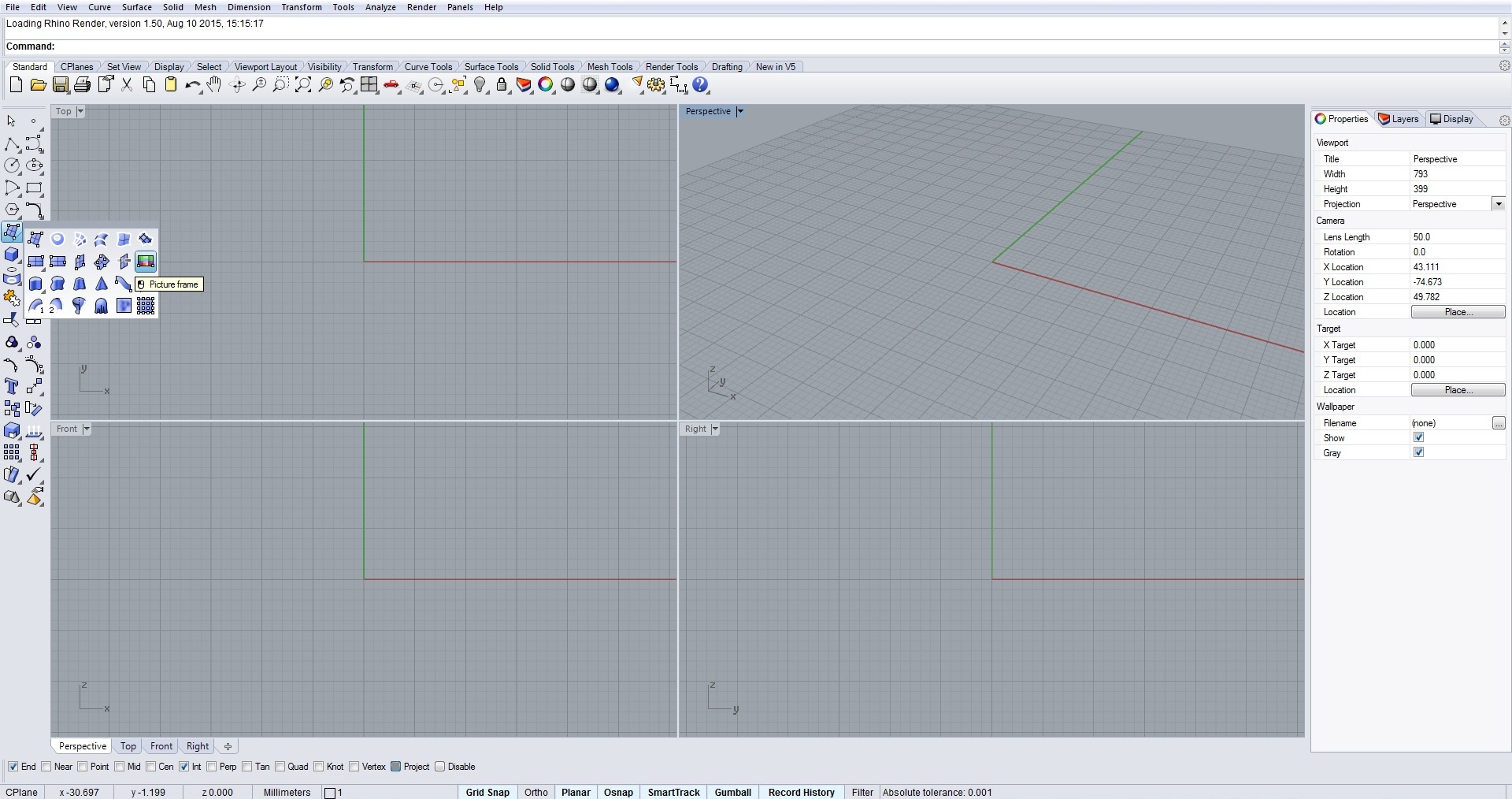

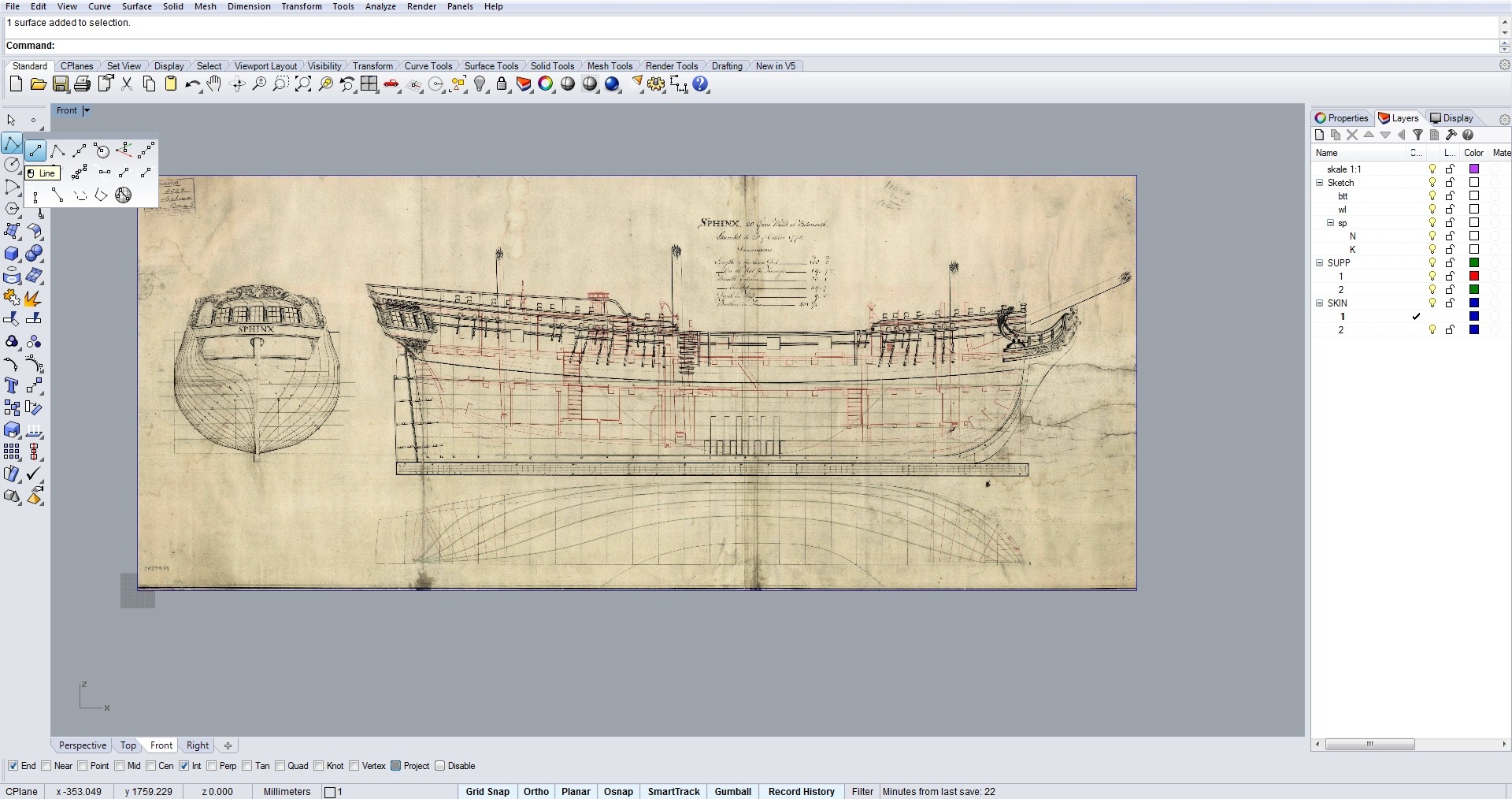

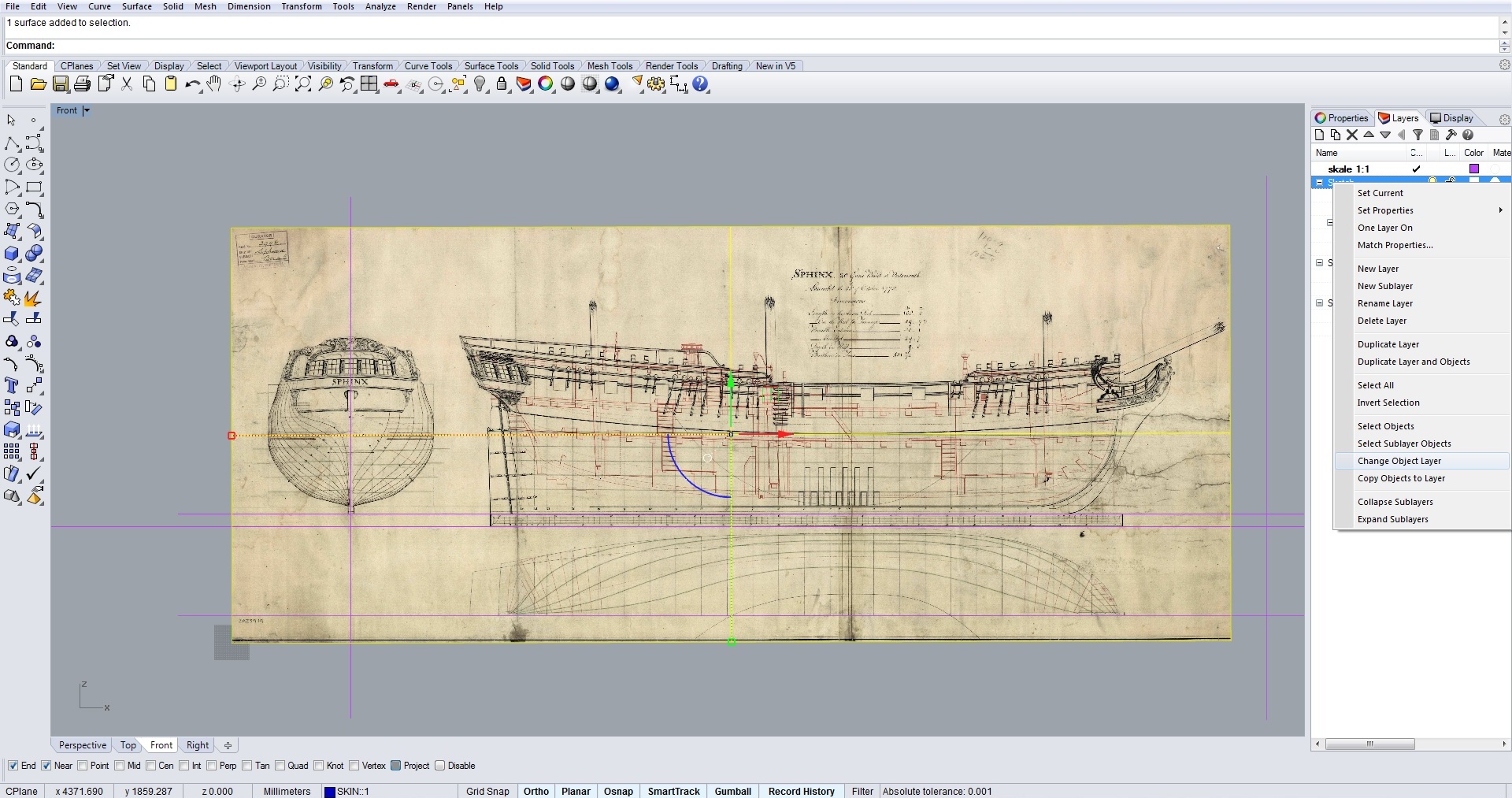

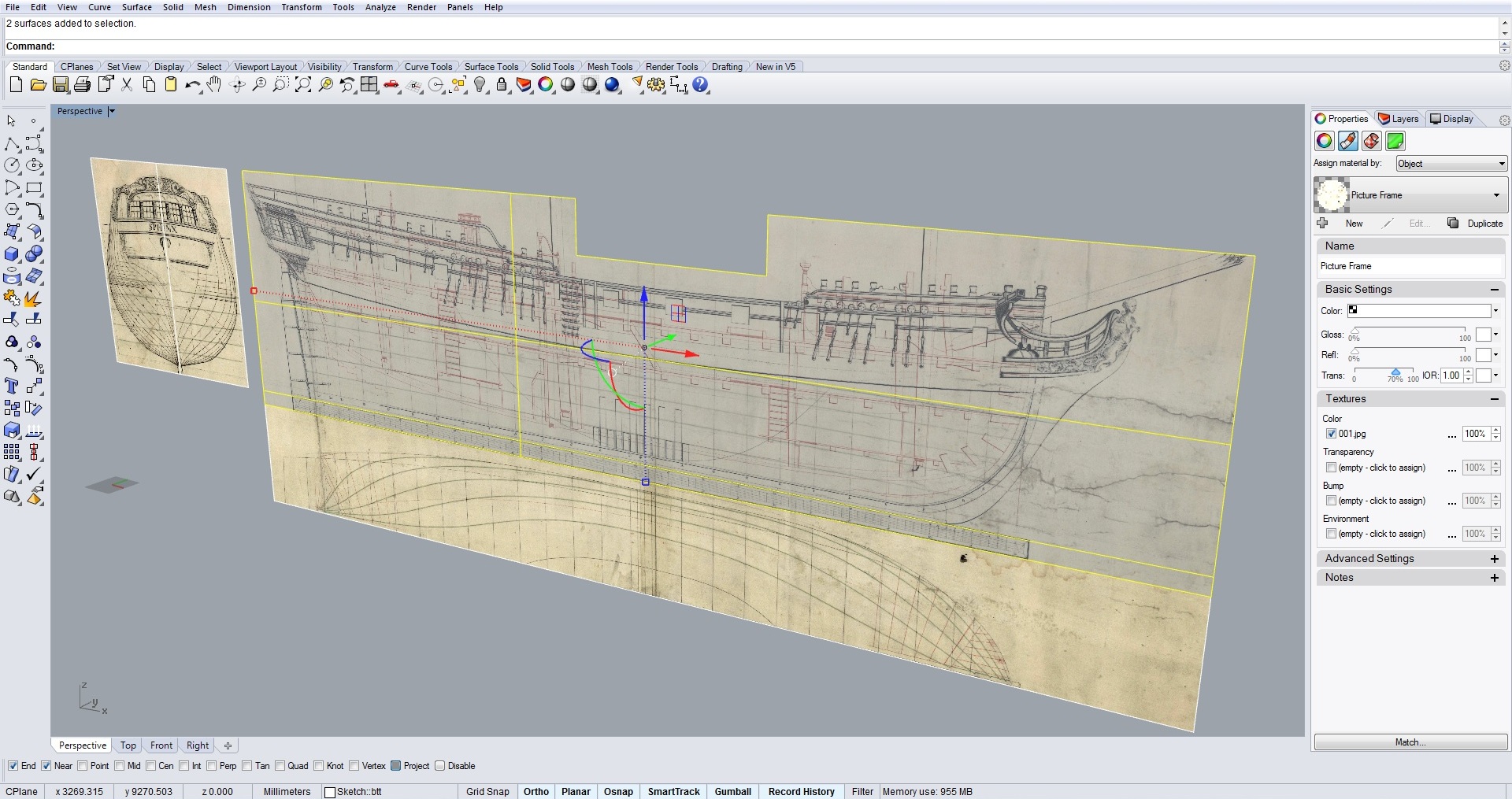

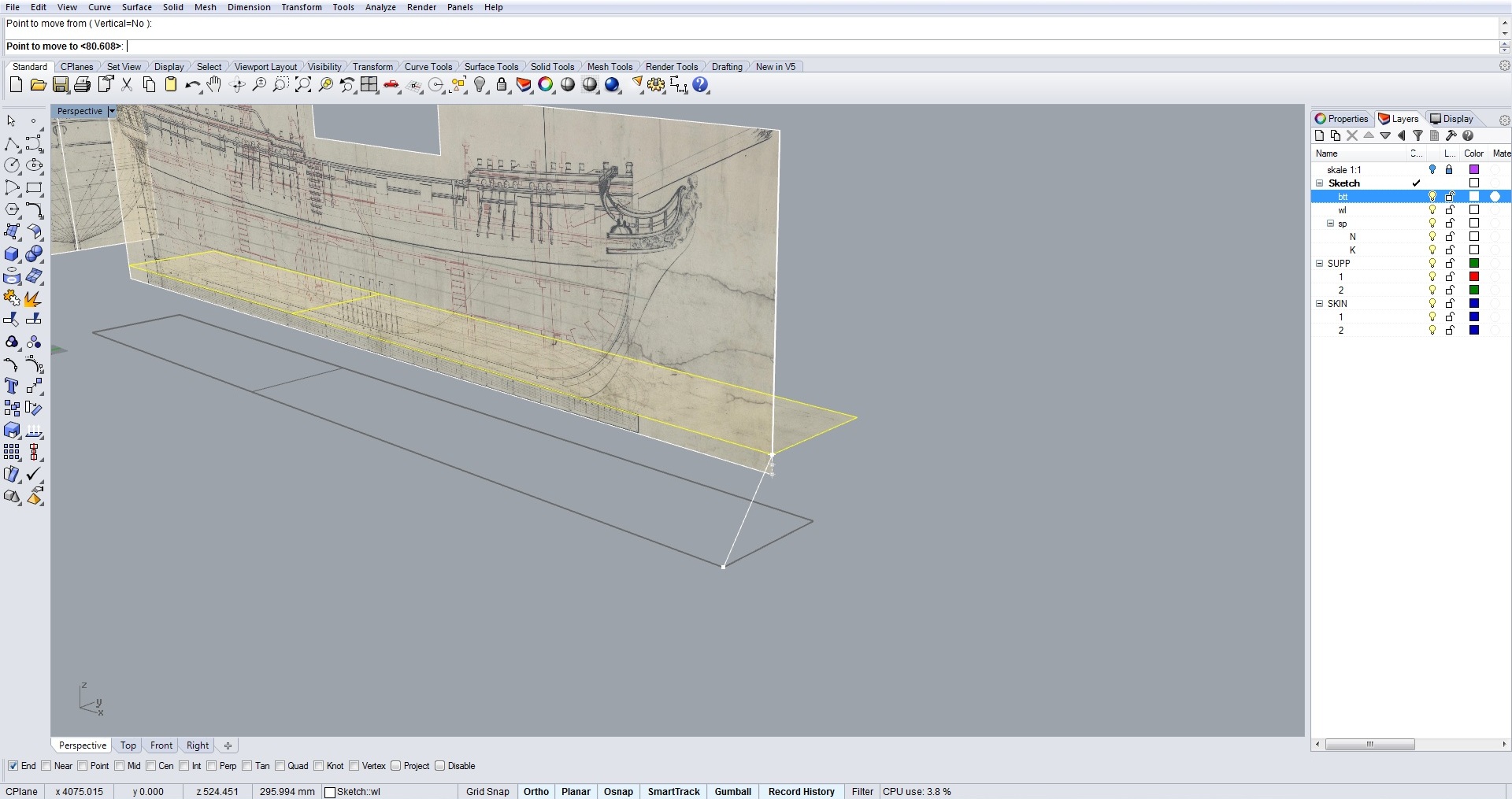

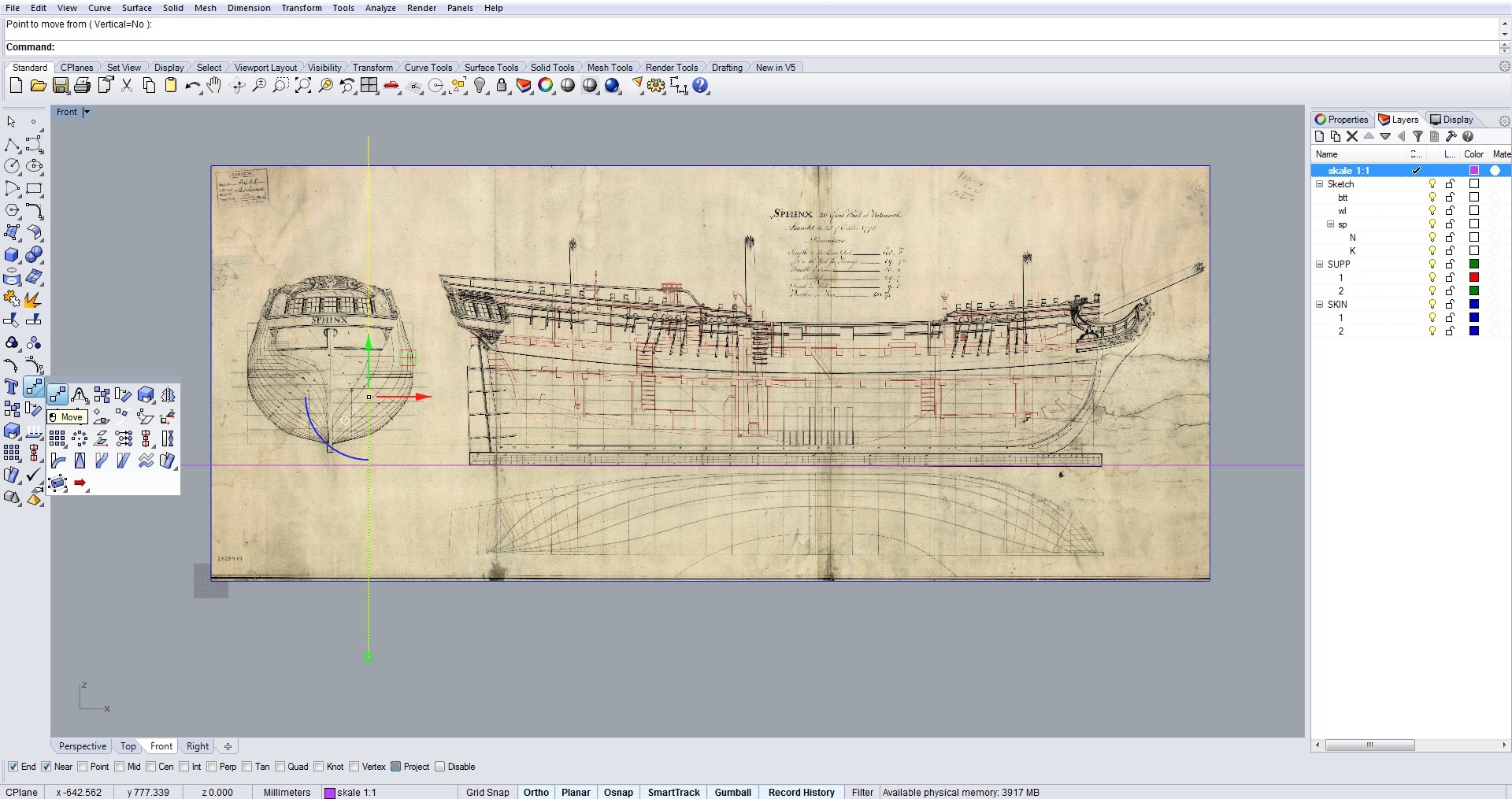

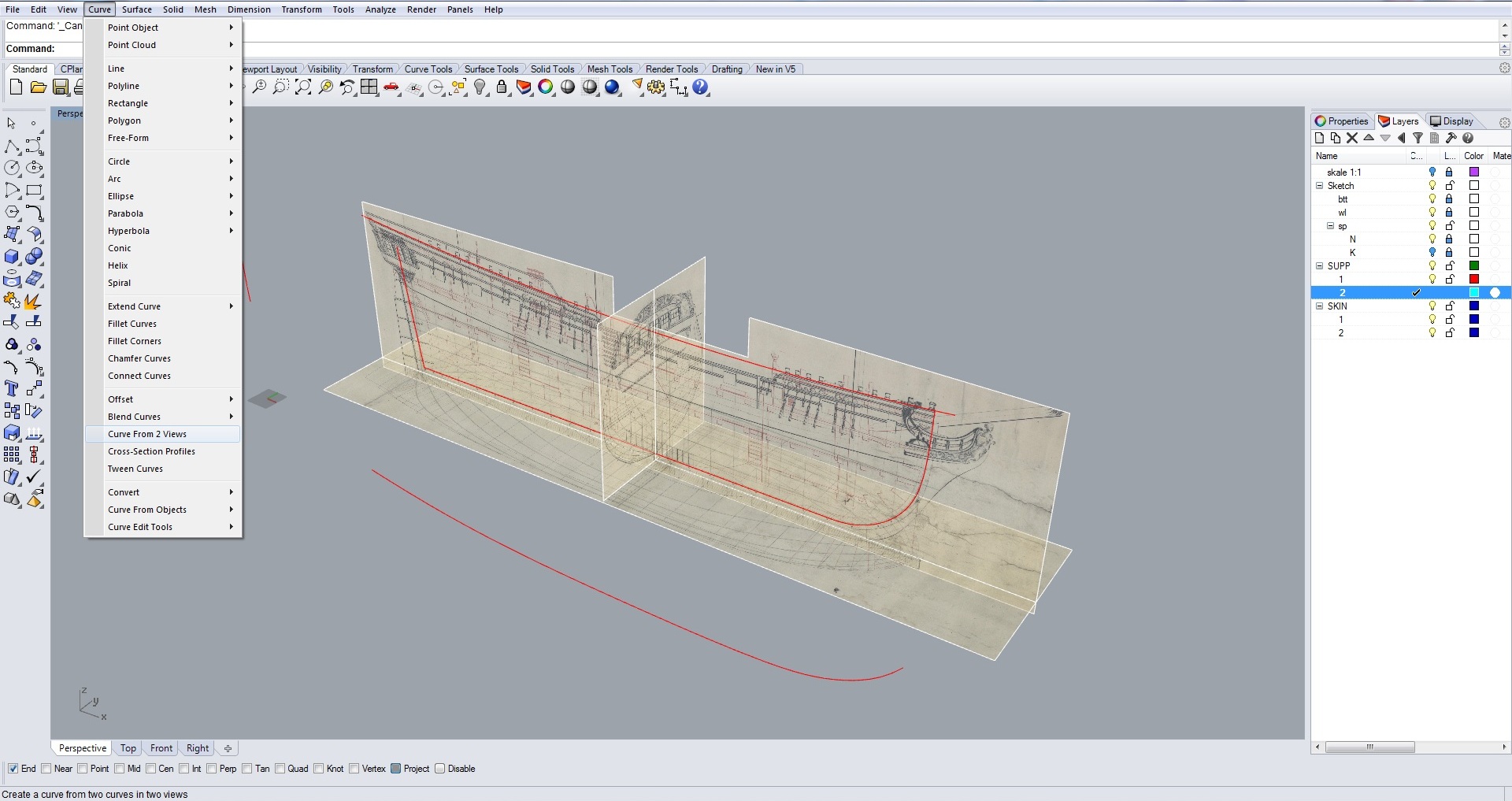

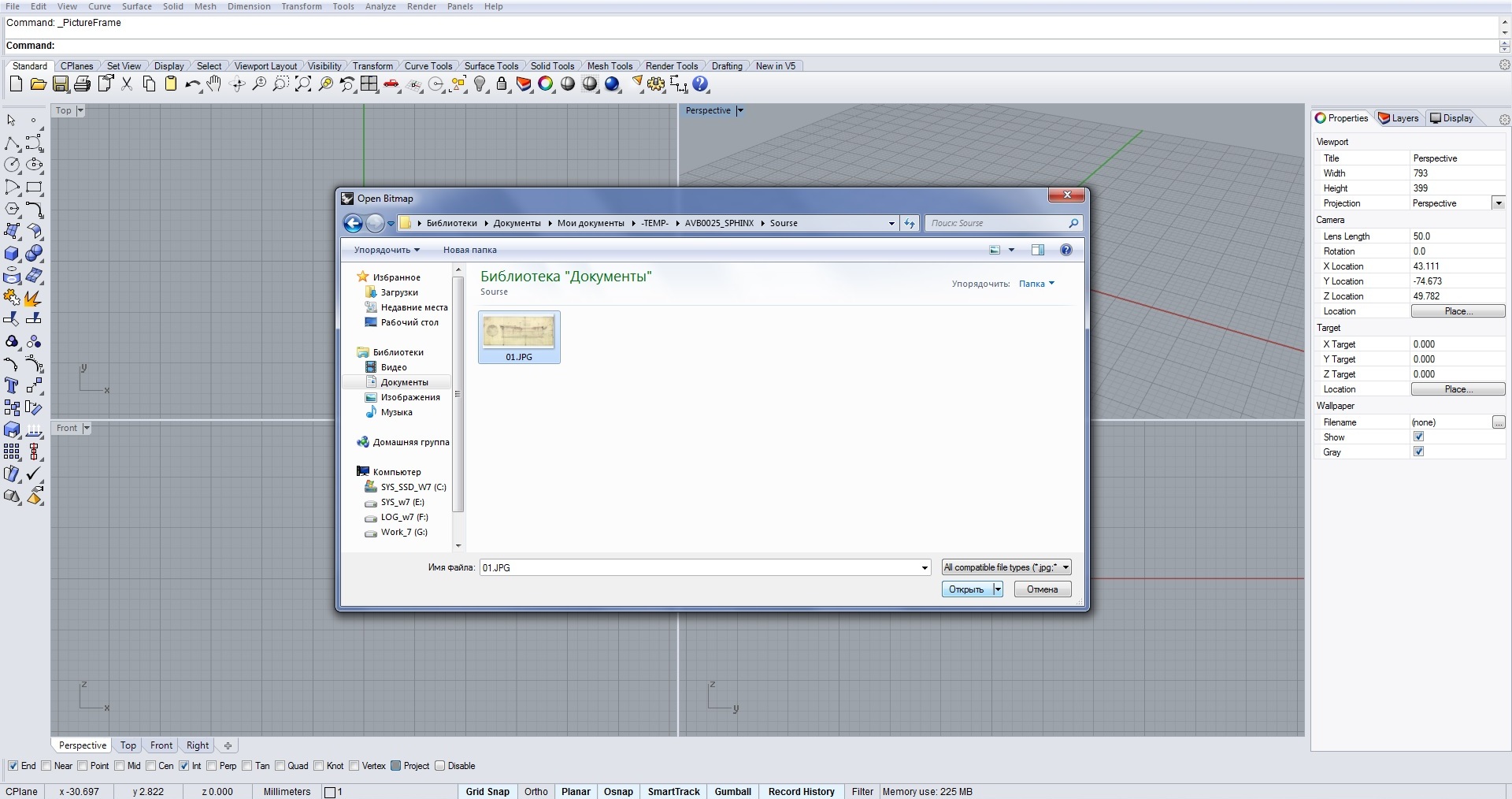

Начну строить с установки видов . Покажу как делаю это я. Ни чего особенного. Все делаем в Рино.
Вот скриншоты процесса:
Вложения
3D моделирование теоретического корпуса на заказ: viewtopic.php?f=15&t=71672
Аватара пользователя
Alex Viber

Сообщения: 86
Зарегистрирован: Чт янв 02, 2014 15:35
Благодарил (а): 12 раз.
Поблагодарили: 45 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение Alex Viber » Вт окт 25, 2016 20:24

.
Вложения
3D моделирование теоретического корпуса на заказ: viewtopic.php?f=15&t=71672
Аватара пользователя
Alex Viber

Сообщения: 86
Зарегистрирован: Чт янв 02, 2014 15:35
Благодарил (а): 12 раз.
Поблагодарили: 45 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение romanserf » Вт окт 25, 2016 22:07

Внесу свои пять копеек о зарождении темы .
Впервые я увидел картину SPHINXа в анатомии Пандоры года полтора - два назад .

И....!
Сфинкс , это же Египет ! И пройти мимо я уже не мог :D
Слишком много связано с Египтом .
С тех пор я и вынашивал эту мысль - построить сначала 3D модель , а потом по ней построить корабль .
Алексей предложил мне свою помощь в построении 3D модели . По сути , это уже даже не помощь . Он сам полностью ведёт построение модели в Рино ! Я на данном этапе просто финансирую проект по мере своих возможностей ( закупка необходимых чертежей из архива английского морского музея ) и если что то и начертил в Рино , то это мизер по сравнению с той огромной работой , которую проводит Алексей . На правильное построение корабля мне бы просто не хватило бы теоретических знаний . Алексей в этом плане на несколько порядков грамотнее меня .
Так что он тут главный ! Прошу любить и жаловать :D
И так же , ещё раз хочу поблагодарить Андрея Баитова за его ОТЛИЧНЫЕ переводы ! Без него этот проект тоже вряд ли состоялся !
Как будет освещаться тема на данном этапе ; все вопросы по построению ; непонятки как и что сделано - всё это к Алексею .
Я просто наблюдаю и учусь как и все и готовлю дрова :D
Аватара пользователя
romanserf

Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 300 раз.
Поблагодарили: 280 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение Alex Viber » Ср окт 26, 2016 20:10

Роман, спасибо за поддержку :wink:

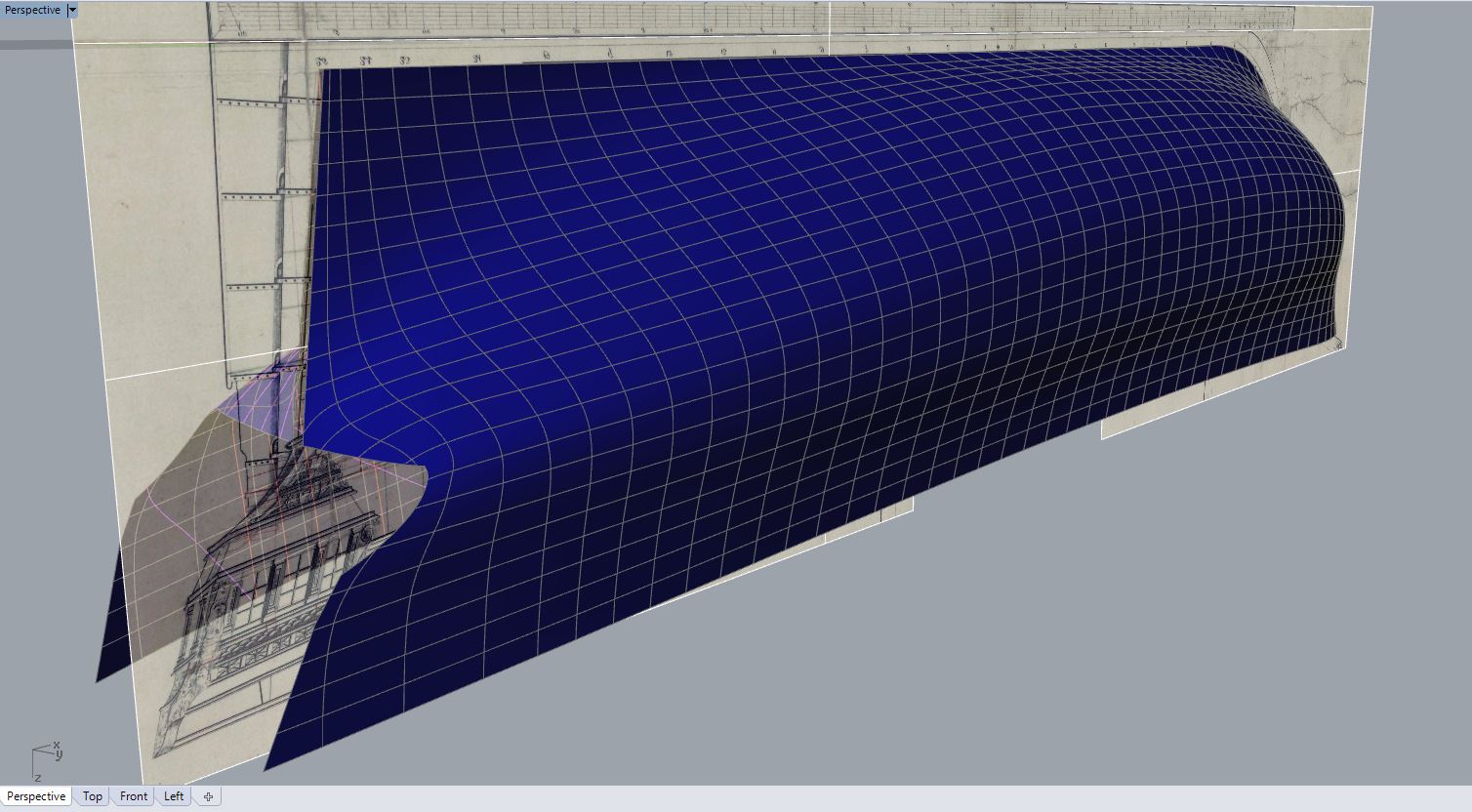

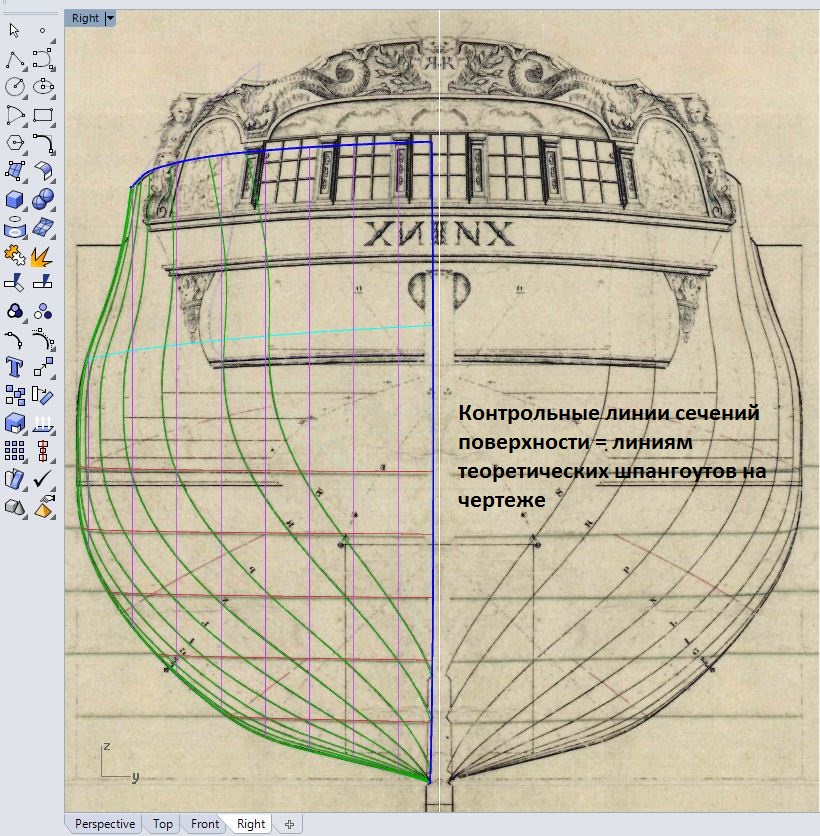

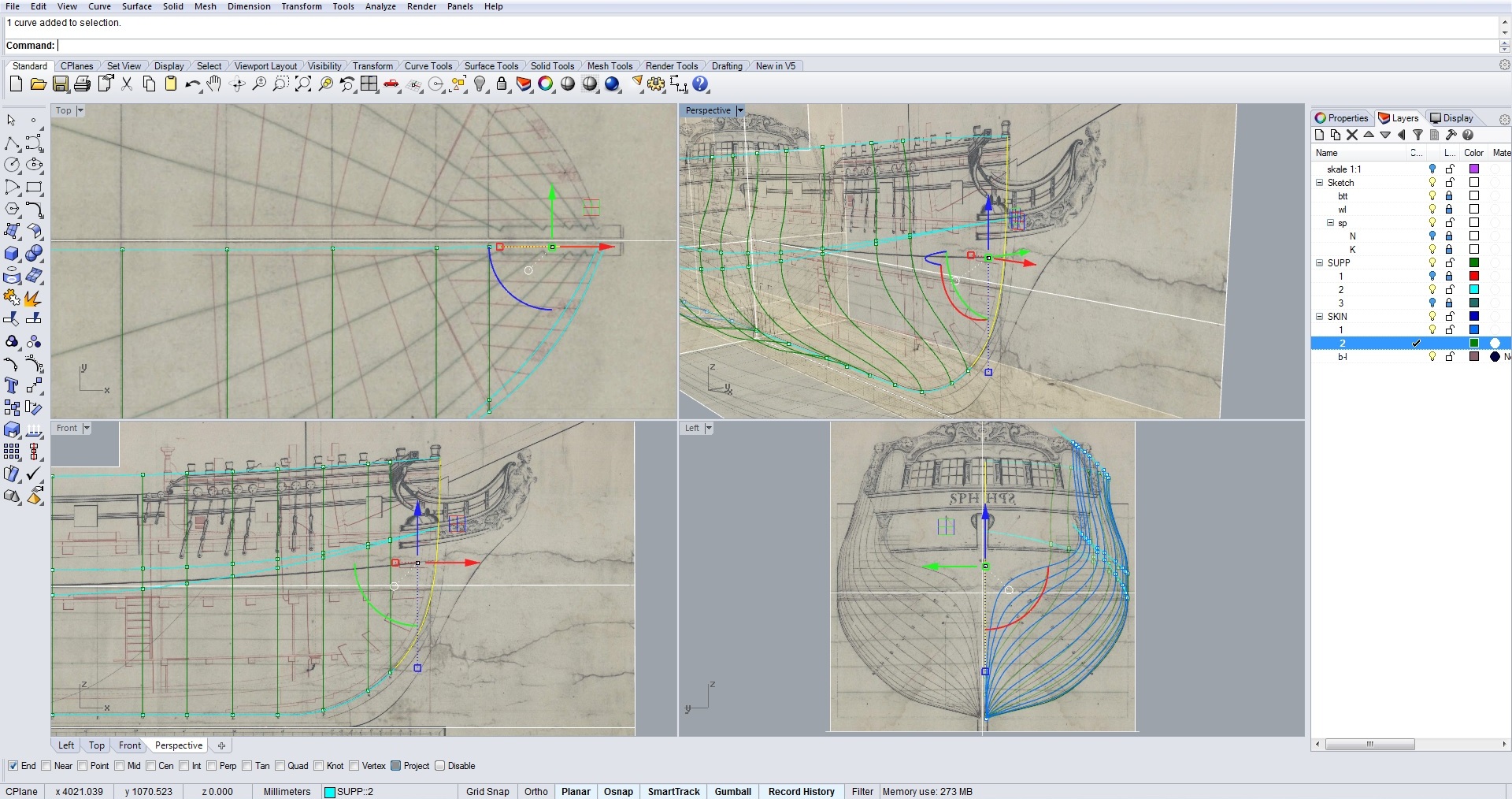

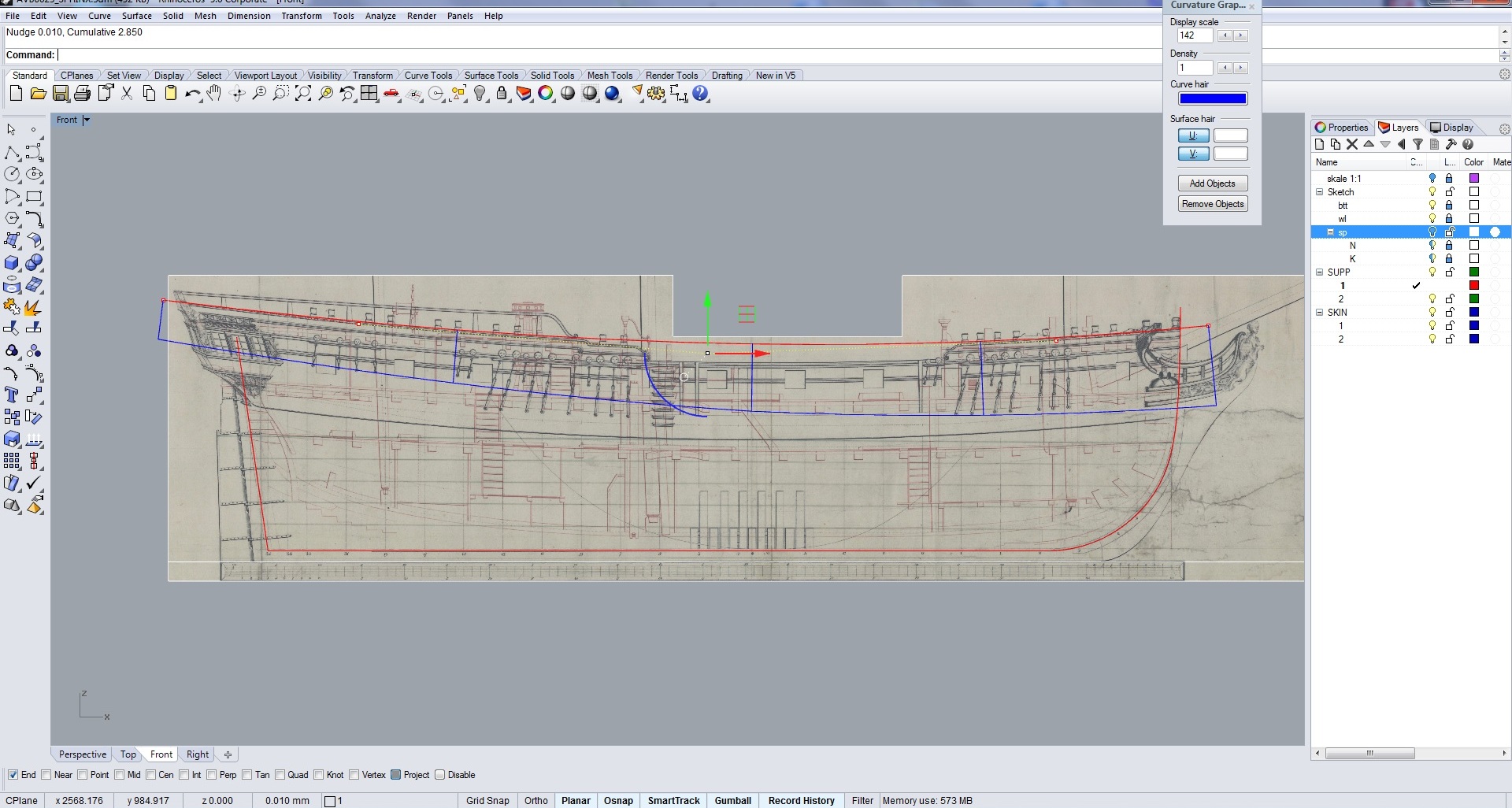

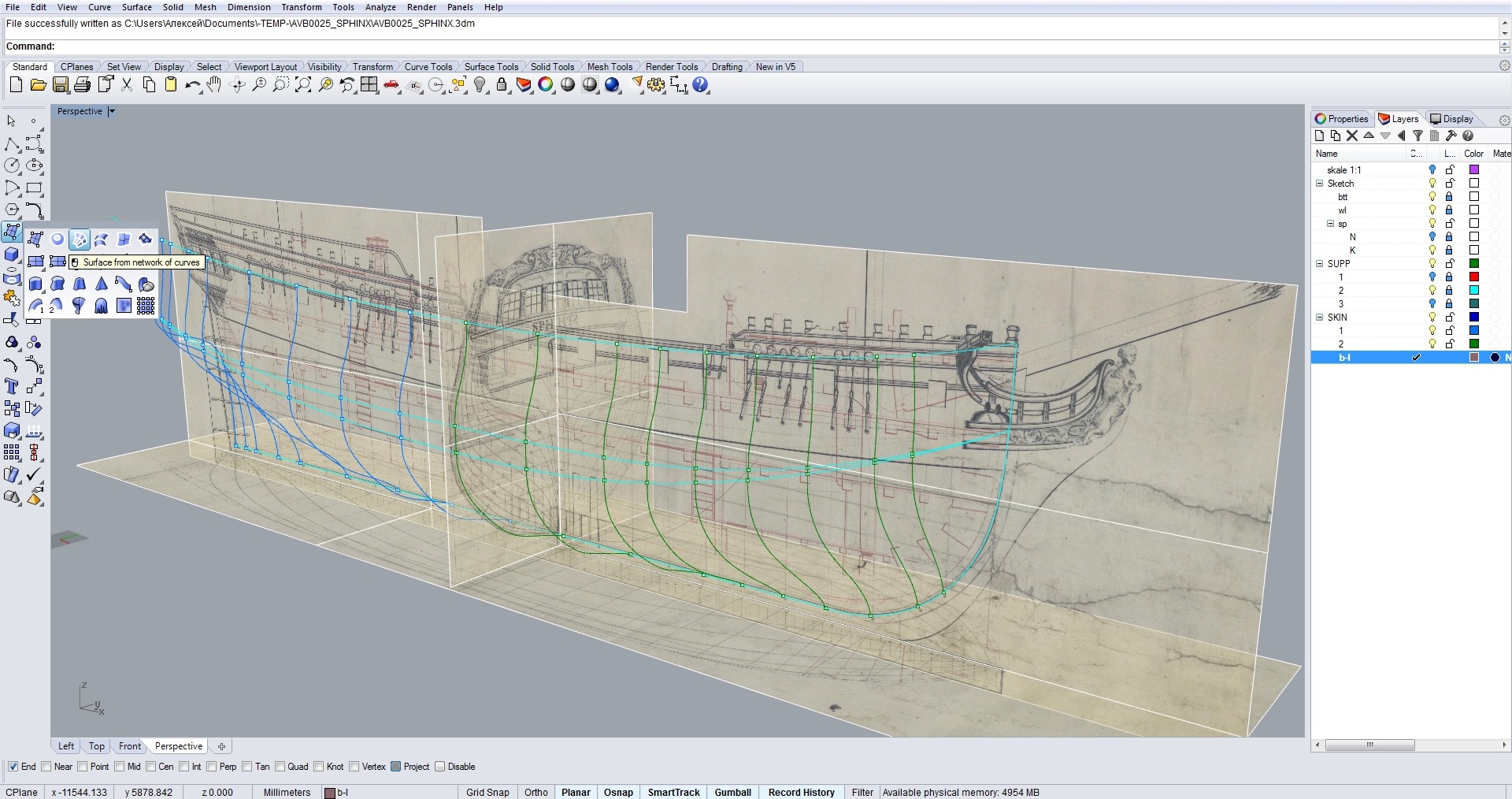

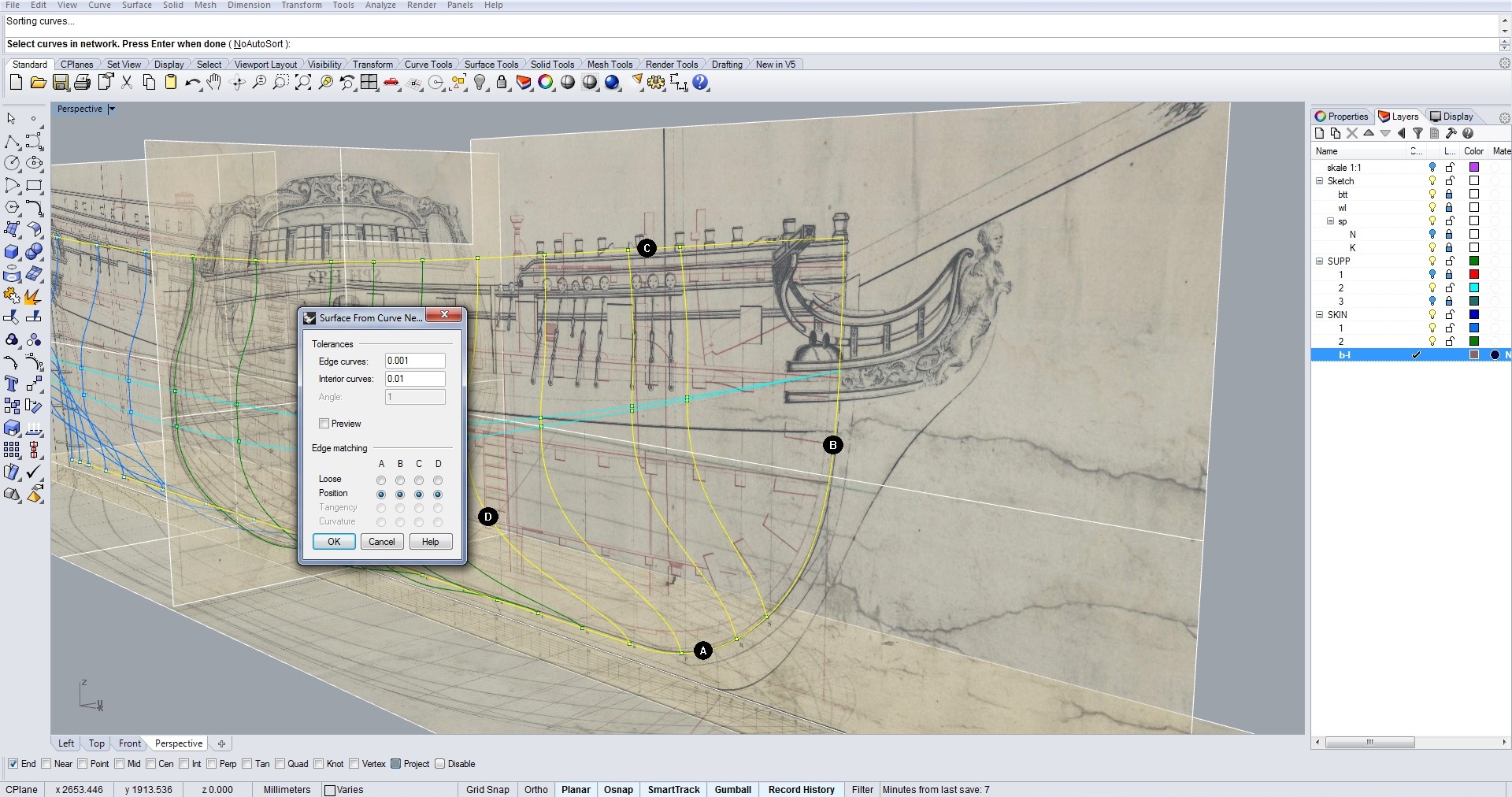

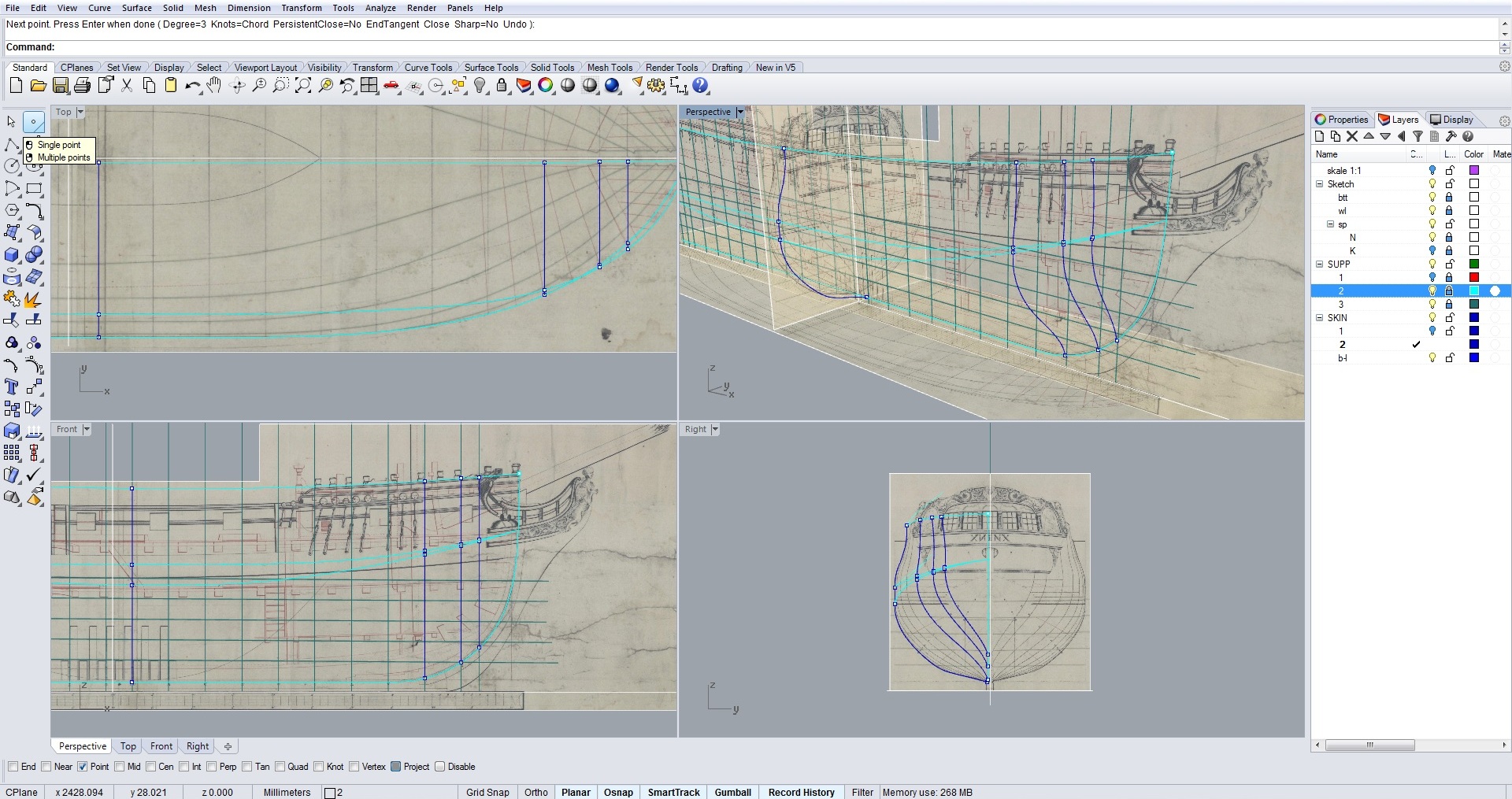

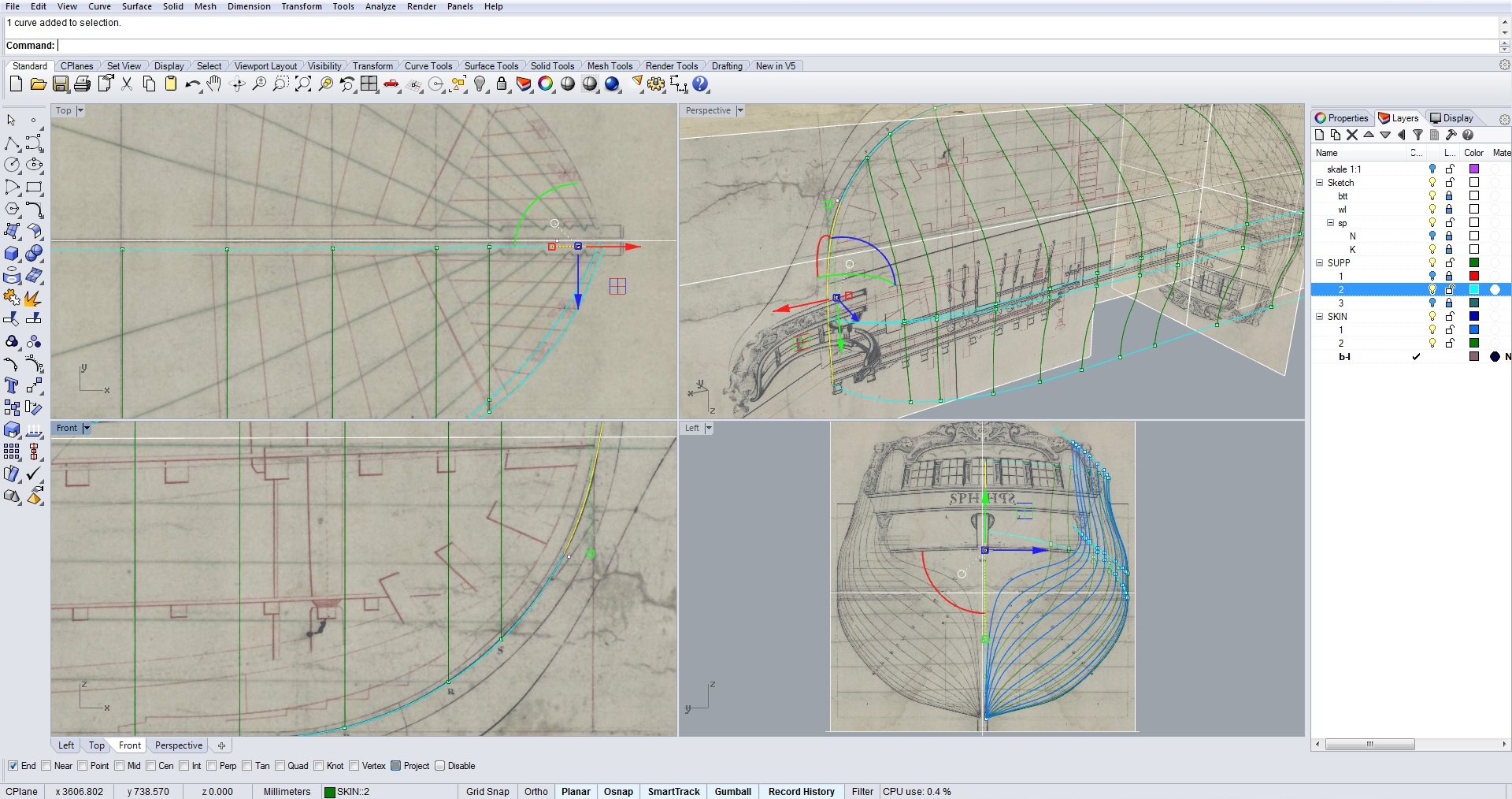

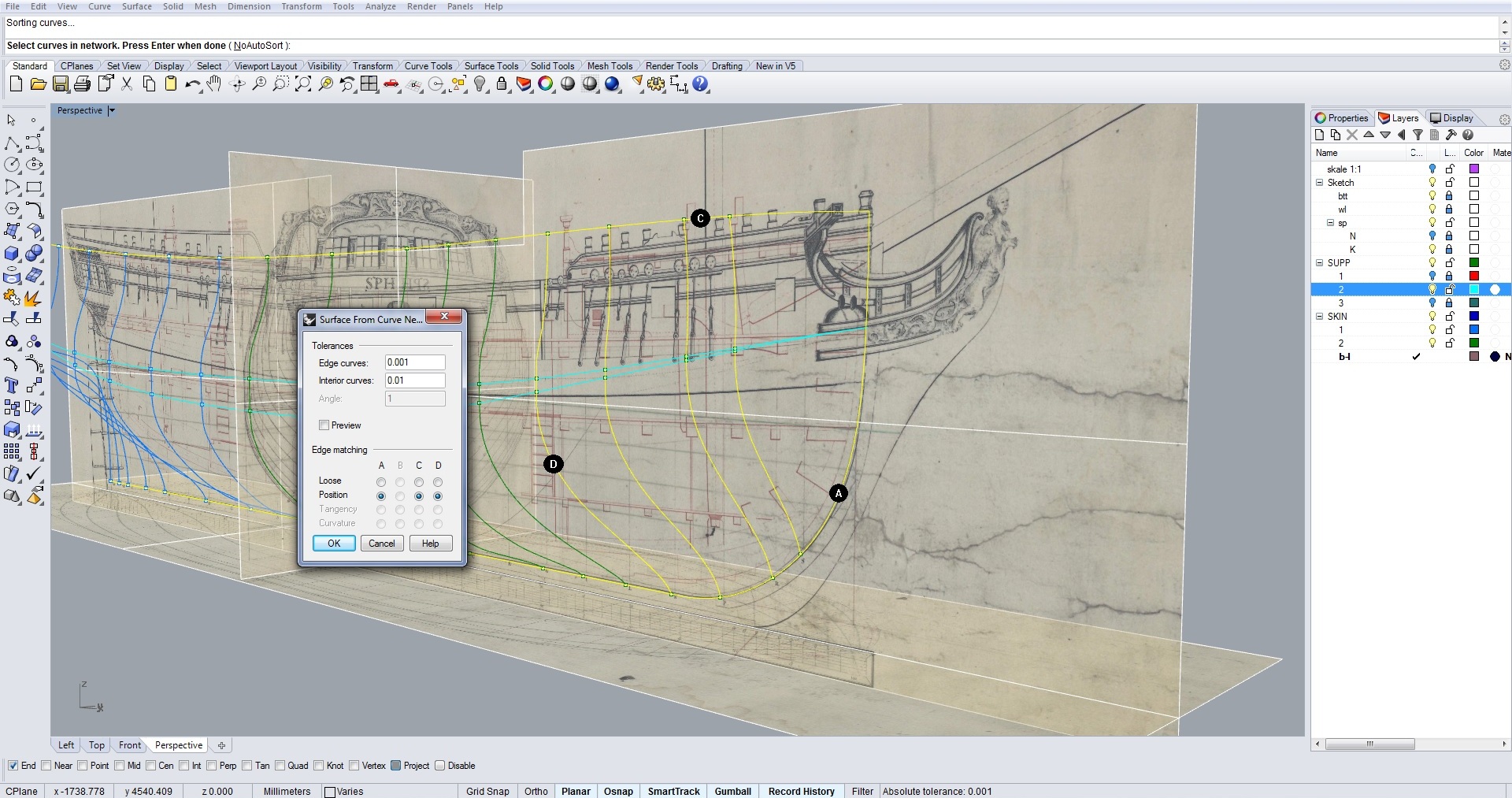

Продолжим . Сегодня построим носовую часть. Вот сегодняшняя подборка скриншотов ключевых моментов построения:
Вложения
анализ кривых
настройки истории
3D моделирование теоретического корпуса на заказ: viewtopic.php?f=15&t=71672
Аватара пользователя
Alex Viber

Сообщения: 86
Зарегистрирован: Чт янв 02, 2014 15:35
Благодарил (а): 12 раз.
Поблагодарили: 45 раз.

Re: SPHINX - 3D адмиралтейская модель

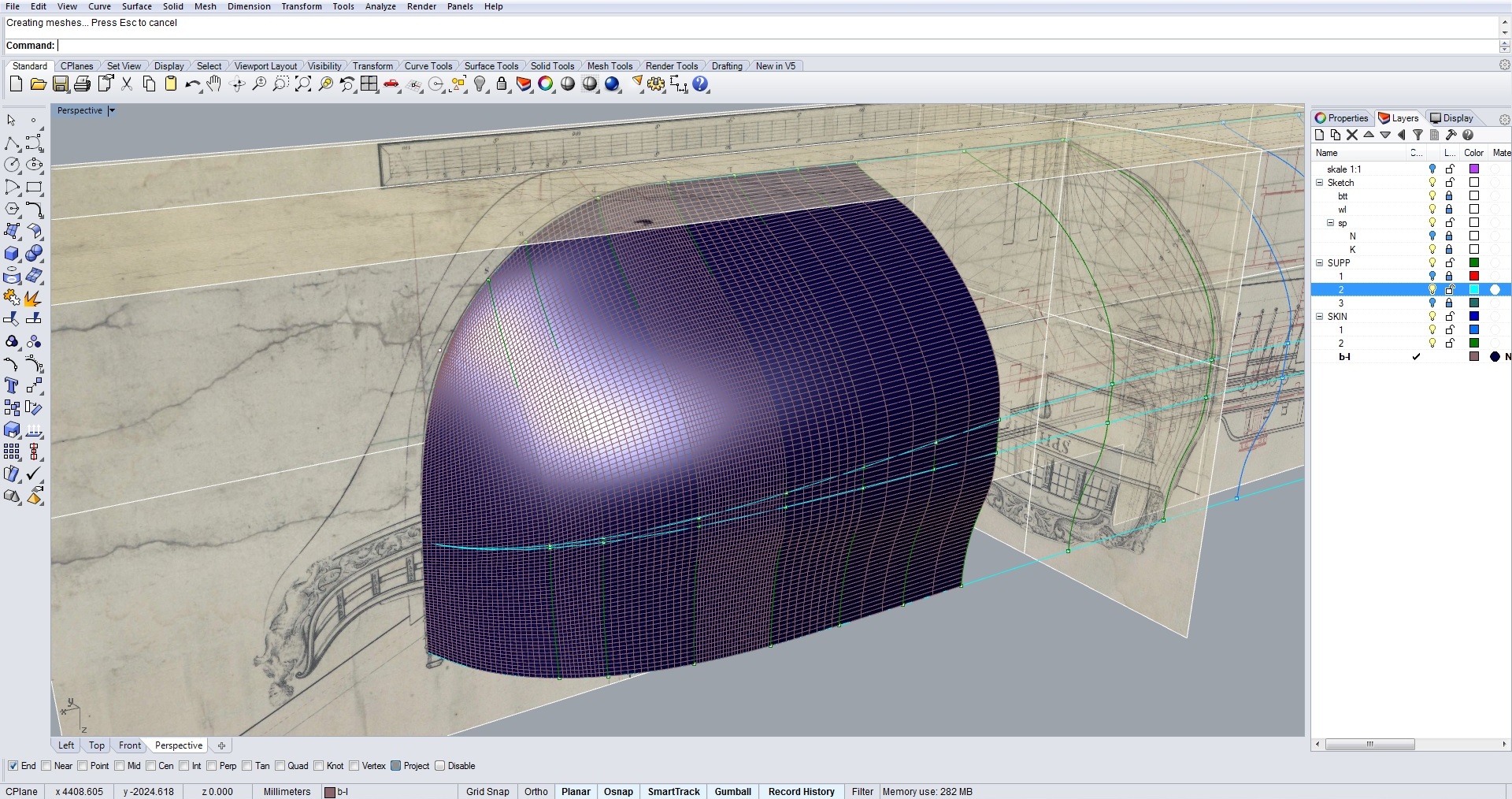

Сообщение Alex Viber » Ср окт 26, 2016 20:18

...
Вложения
форштевень = шпангоуту
уже лучше :)
разделим чуток повыше
проверим остальную часть....
3D моделирование теоретического корпуса на заказ: viewtopic.php?f=15&t=71672
Аватара пользователя
Alex Viber

Сообщения: 86
Зарегистрирован: Чт янв 02, 2014 15:35
Благодарил (а): 12 раз.
Поблагодарили: 45 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение Alexander Pushkash » Ср окт 26, 2016 21:11

Alex, а любимая команда (для сглаживания поверхности), это какая?
Не плыви по течению, не плыви против течения. Плыви туда, куда тебе надо...
--------------------------------------------------------------------------------------------------
Текущий проект (он же первый) San Martin
Реконструкционные проекты - бот Св. Гавриил, пакетбот Св.Петр, шхуна Измаил (автор чертежей)
----------------------------
С уважением
Александр
Аватара пользователя
Alexander Pushkash

Сообщения: 2376
Зарегистрирован: Сб янв 19, 2008 22:55
Откуда: Украина, Днепропетровск
Благодарил (а): 28 раз.
Поблагодарили: 124 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение Михаил Смирнов » Ср окт 26, 2016 21:19

Попробовал любимую команду. Понравилась! Жаль, что не знал раньше. Взял на вооружение.
С начало голова, затем руки.
Аватара пользователя
Михаил Смирнов

Сообщения: 3272
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 34 раз.
Поблагодарили: 212 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение Валентин Озеров » Ср окт 26, 2016 21:56

Alexander Pushkash писал(а):Alex, а любимая команда (для сглаживания поверхности), это какая?


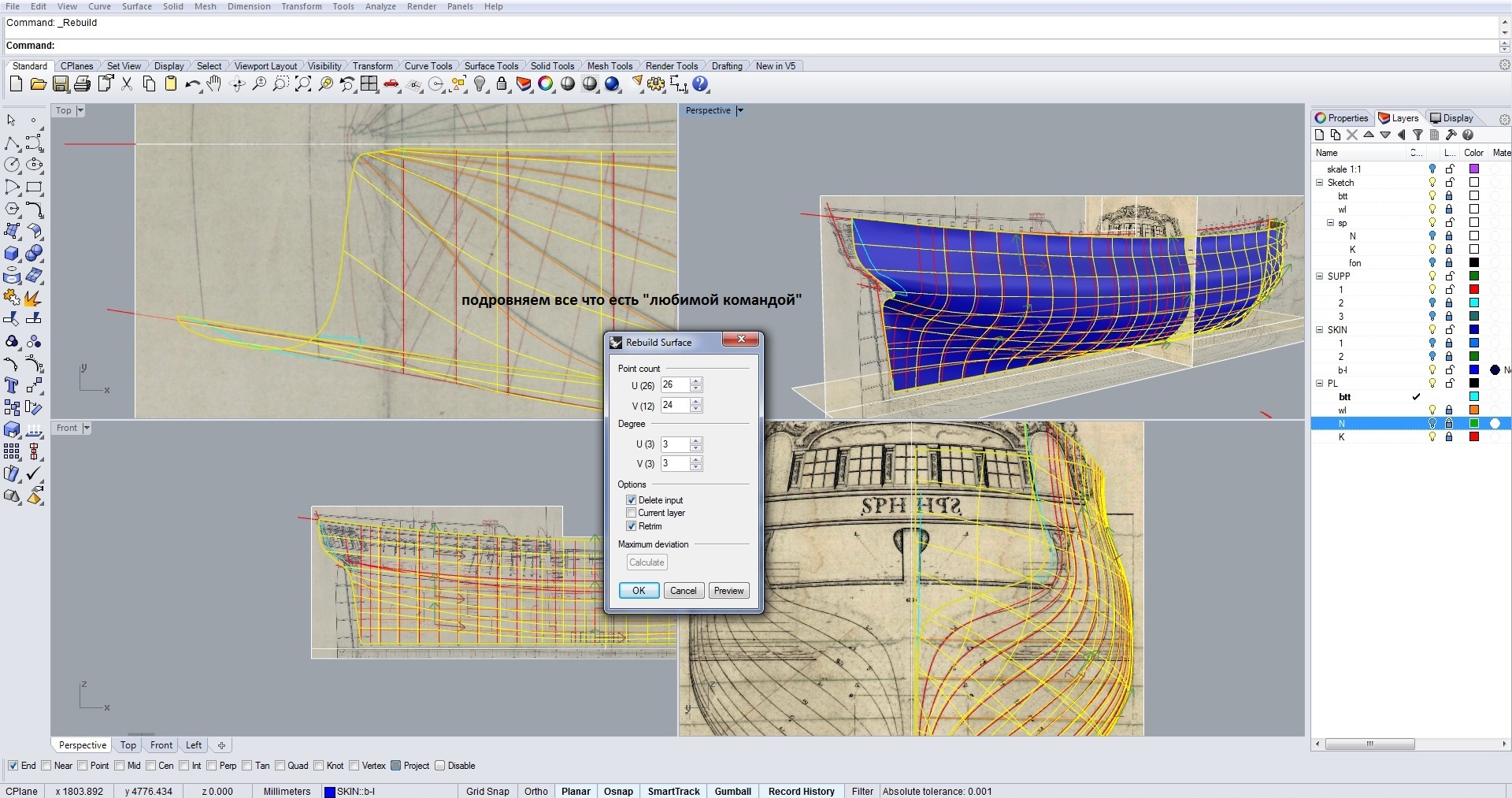

Внизу справа надпись наземетным серым цветом: "Rebuild Surface".
Аватара пользователя
Валентин Озеров

Сообщения: 1850
Зарегистрирован: Пн окт 20, 2014 13:13
Откуда: Москва
Благодарил (а): 61 раз.
Поблагодарили: 160 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение Павел Крук » Чт окт 27, 2016 10:26

А можно чуть чуть подробнее как пользоваться любимой командой?
И еще поверхность строилась целиком или частями потом объединялась?
... Летать не умеют. Стрелять тоже... пока не умеют... Но, орлы! /Титаренко/

Я не моделист я только учусь, с уважением Павел
Павел Крук

Сообщения: 1790
Зарегистрирован: Ср дек 14, 2011 9:08
Откуда: Беларусь Минск
Благодарил (а): 35 раз.
Поблагодарили: 108 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение Alex Viber » Чт окт 27, 2016 23:26

Поверхность строится на этом корпусе одна.
****

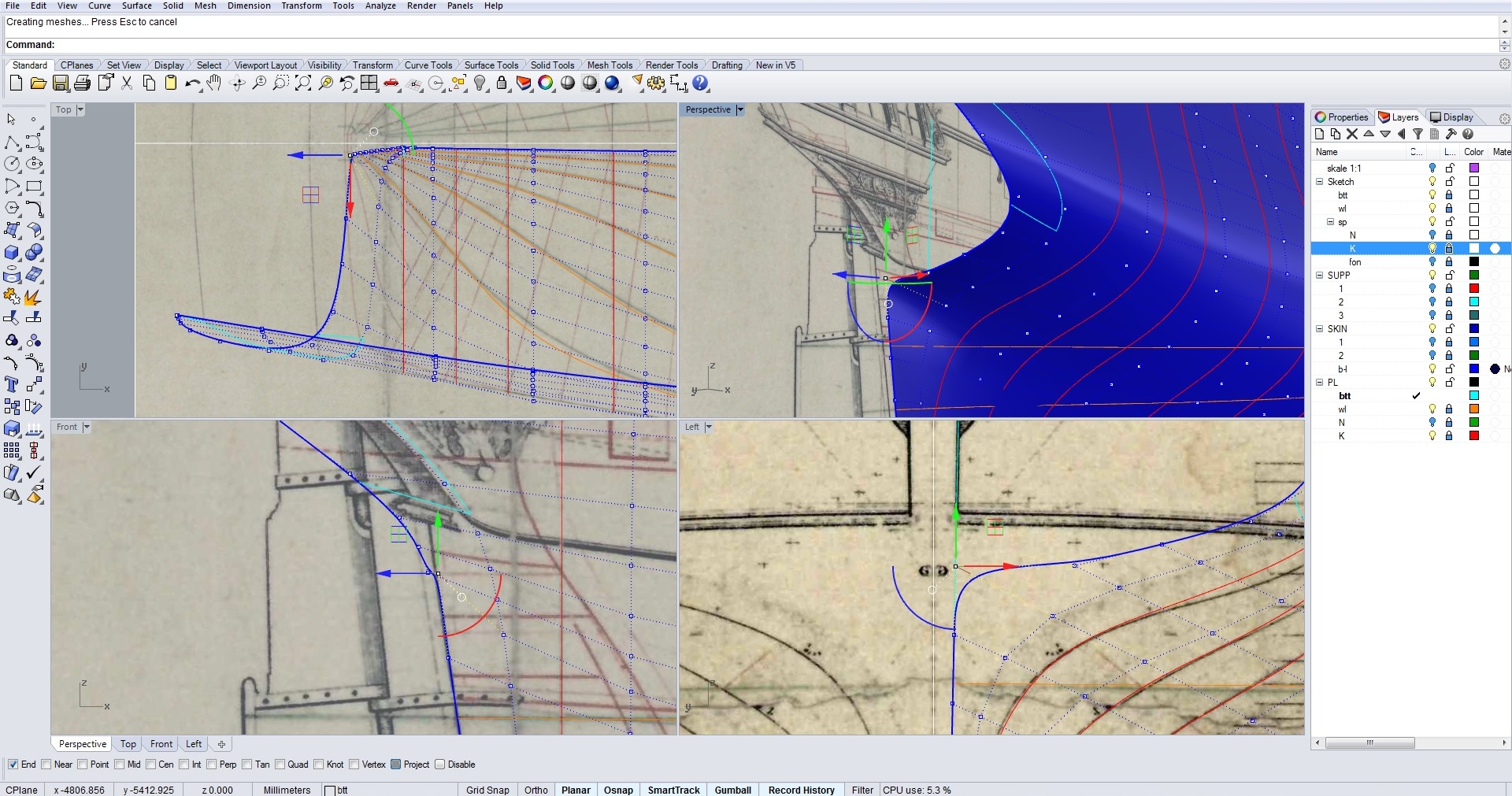

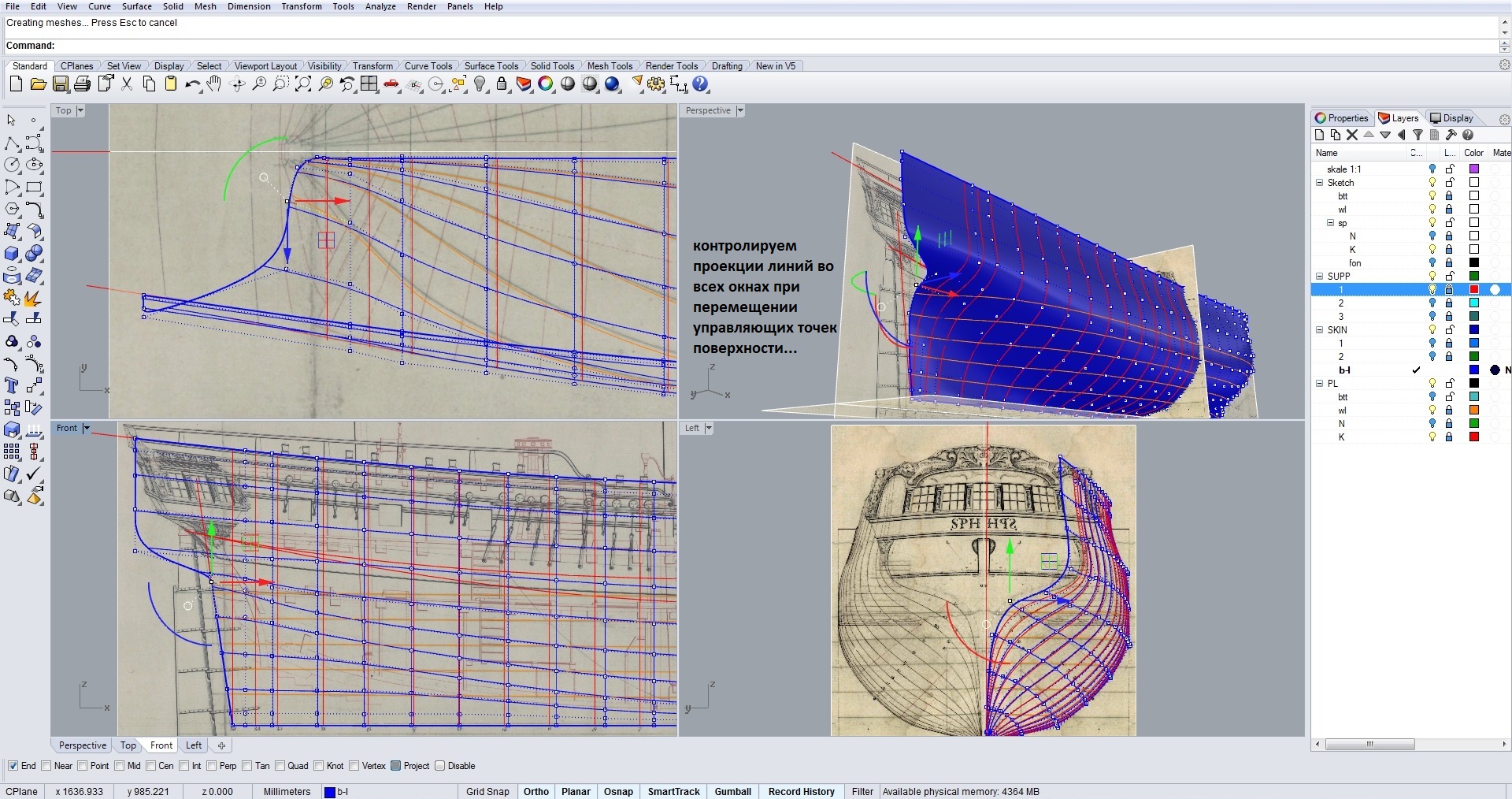

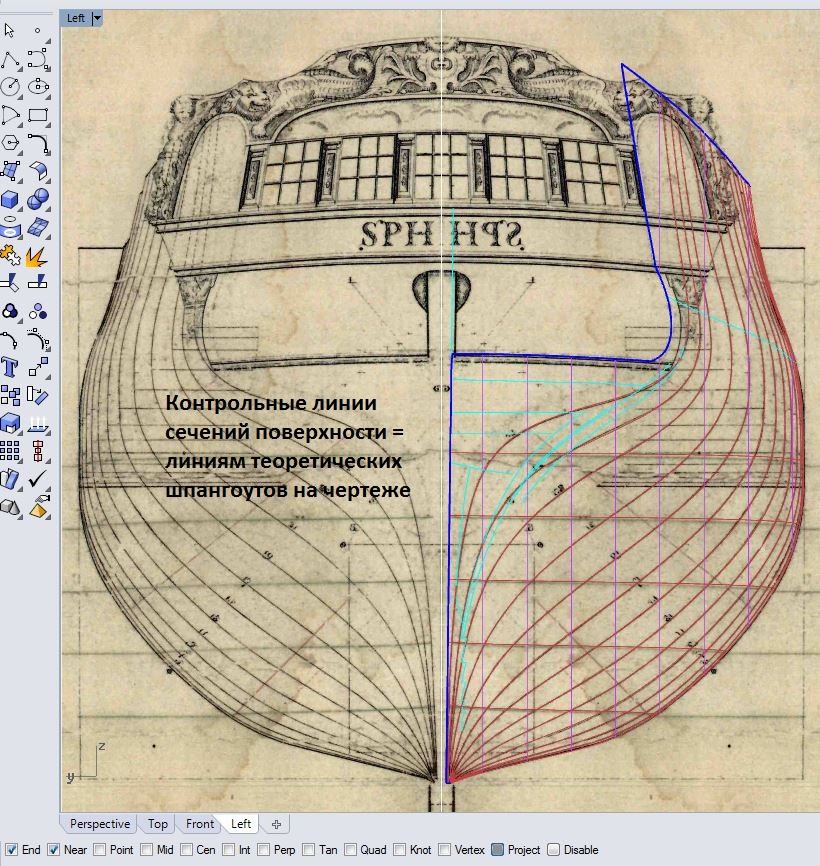

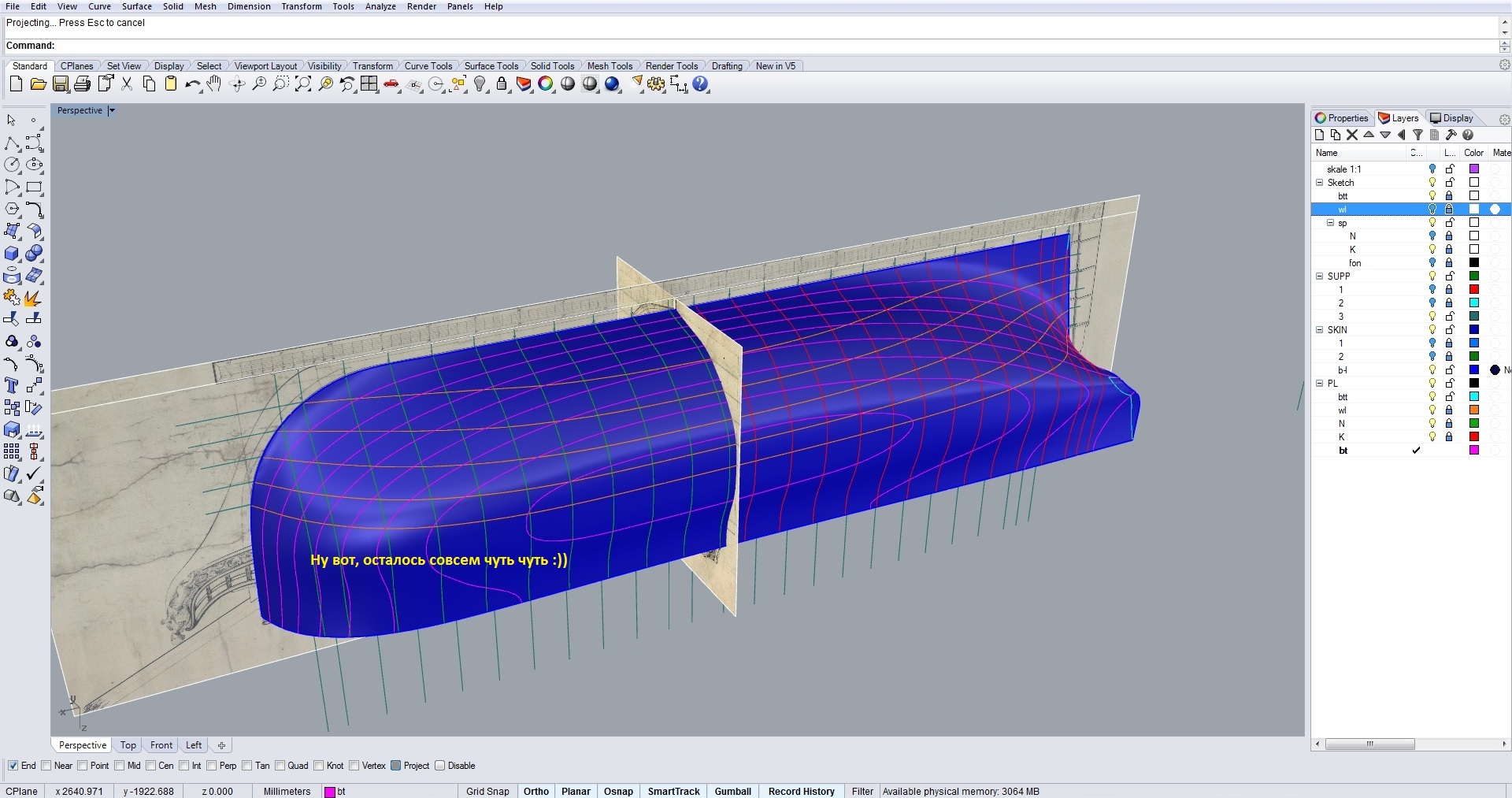

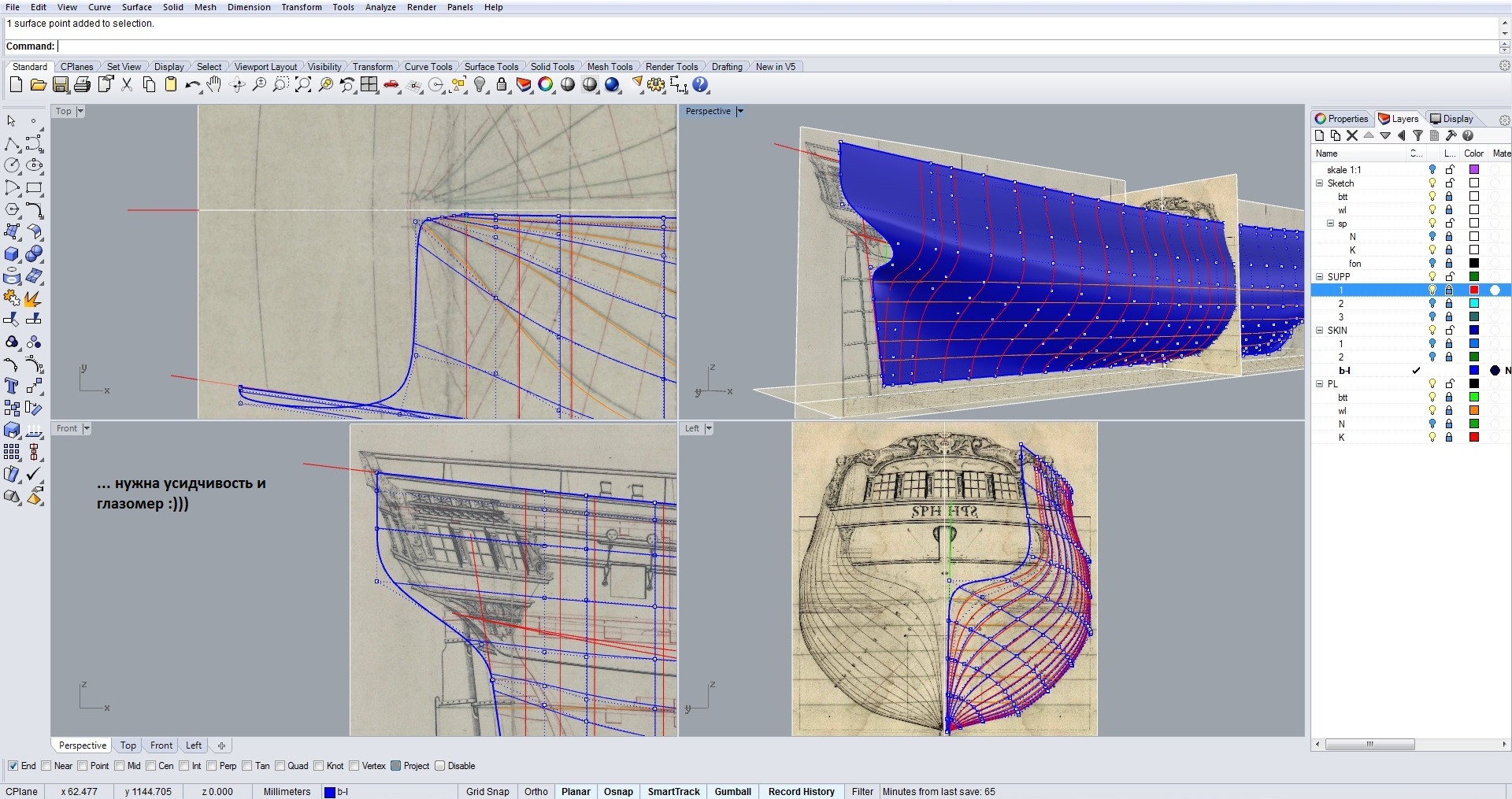

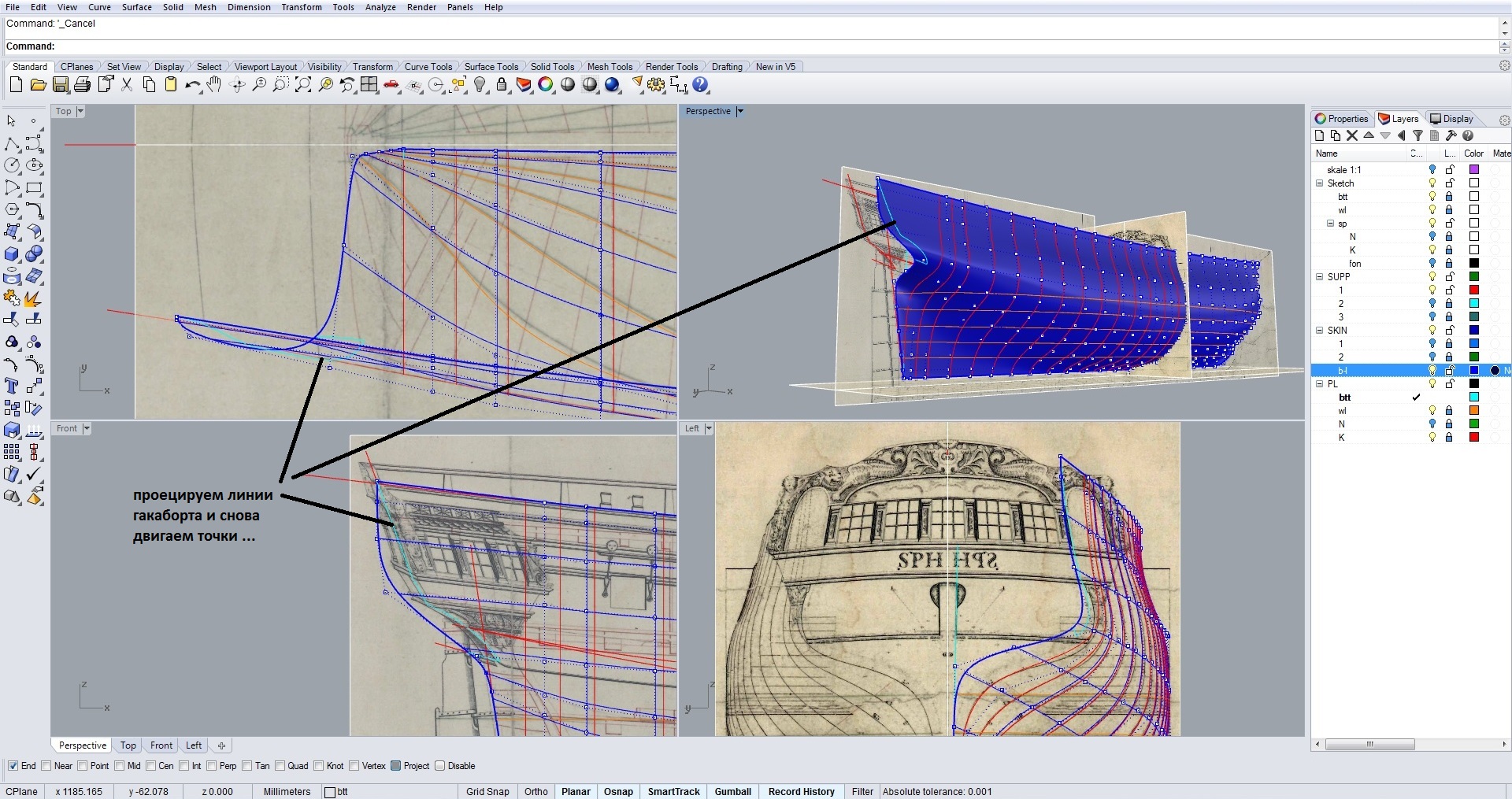

Сегодня продолжим построение поверхности борта . Выведем кормовые обводы.
Вложения
3D моделирование теоретического корпуса на заказ: viewtopic.php?f=15&t=71672
Аватара пользователя
Alex Viber

Сообщения: 86
Зарегистрирован: Чт янв 02, 2014 15:35
Благодарил (а): 12 раз.
Поблагодарили: 45 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение Alex Viber » Чт окт 27, 2016 23:29

,,,
Вложения
3D моделирование теоретического корпуса на заказ: viewtopic.php?f=15&t=71672
Аватара пользователя
Alex Viber

Сообщения: 86
Зарегистрирован: Чт янв 02, 2014 15:35
Благодарил (а): 12 раз.
Поблагодарили: 45 раз.

Re: SPHINX - 3D адмиралтейская модель

Сообщение Alex Viber » Пт окт 28, 2016 20:27

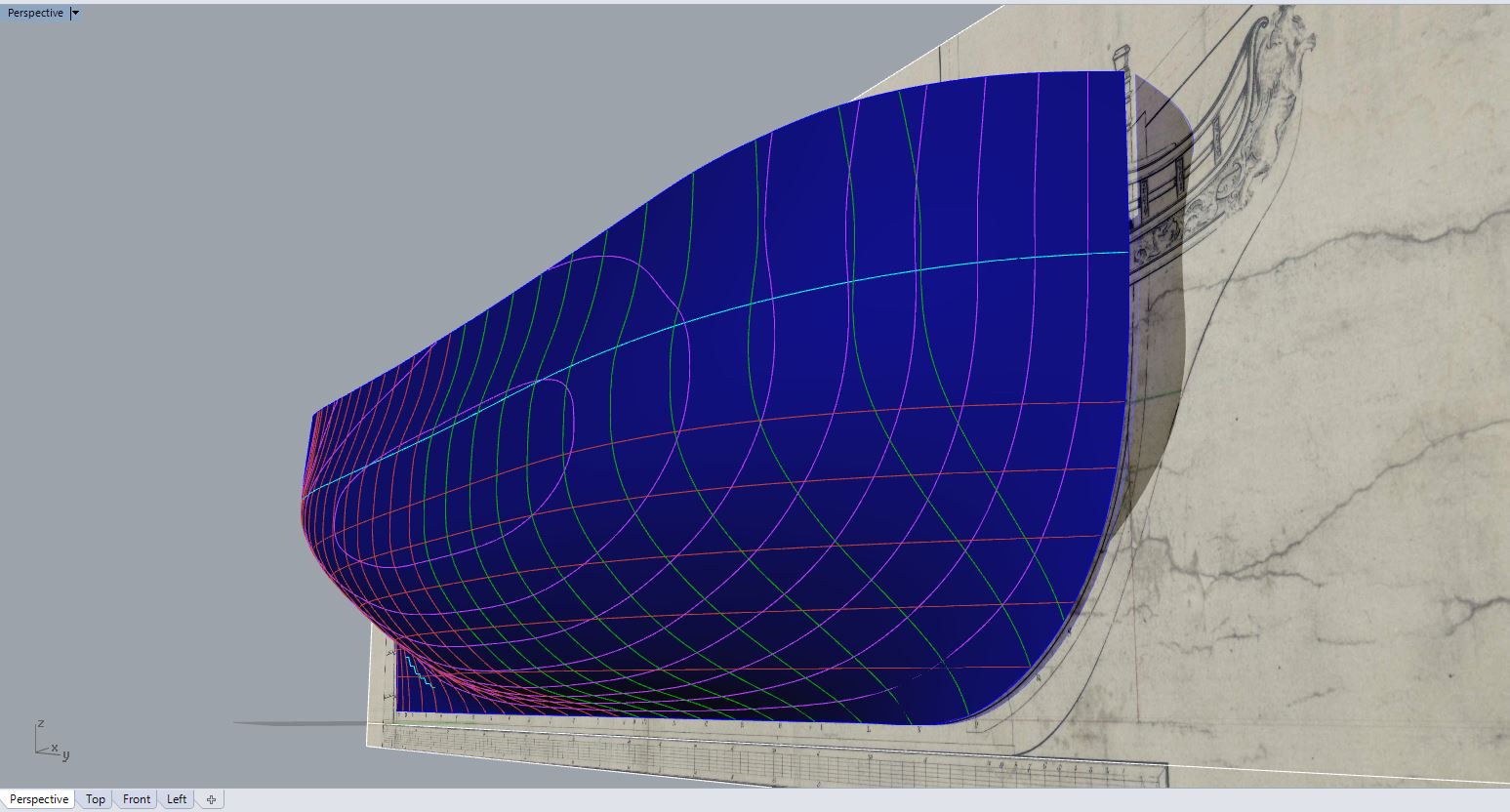

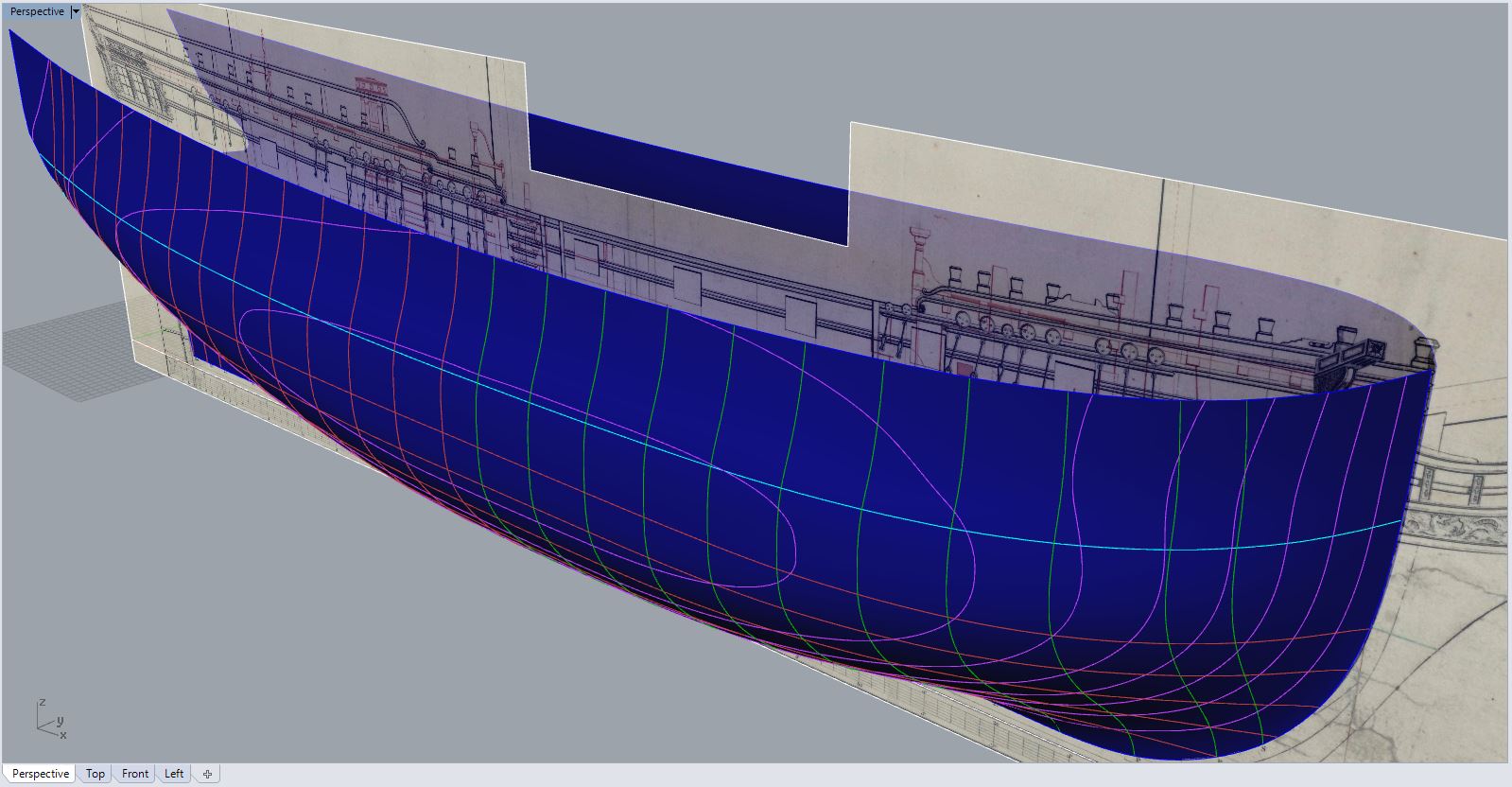

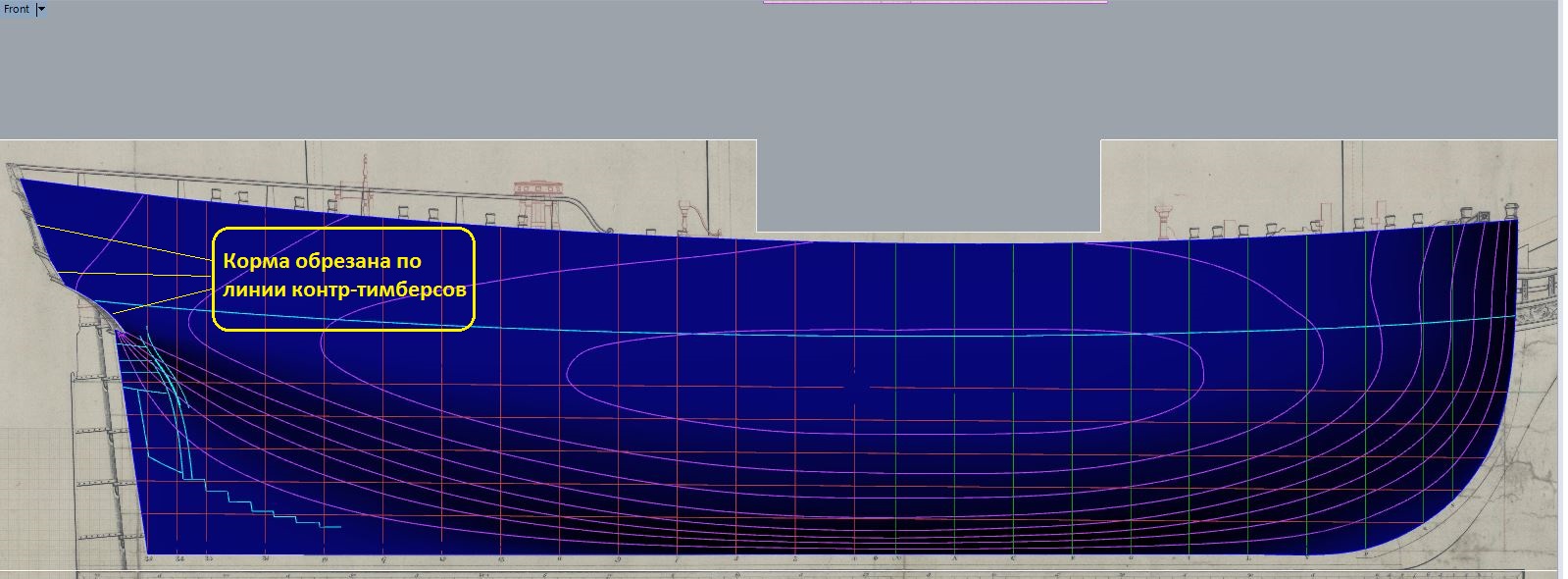

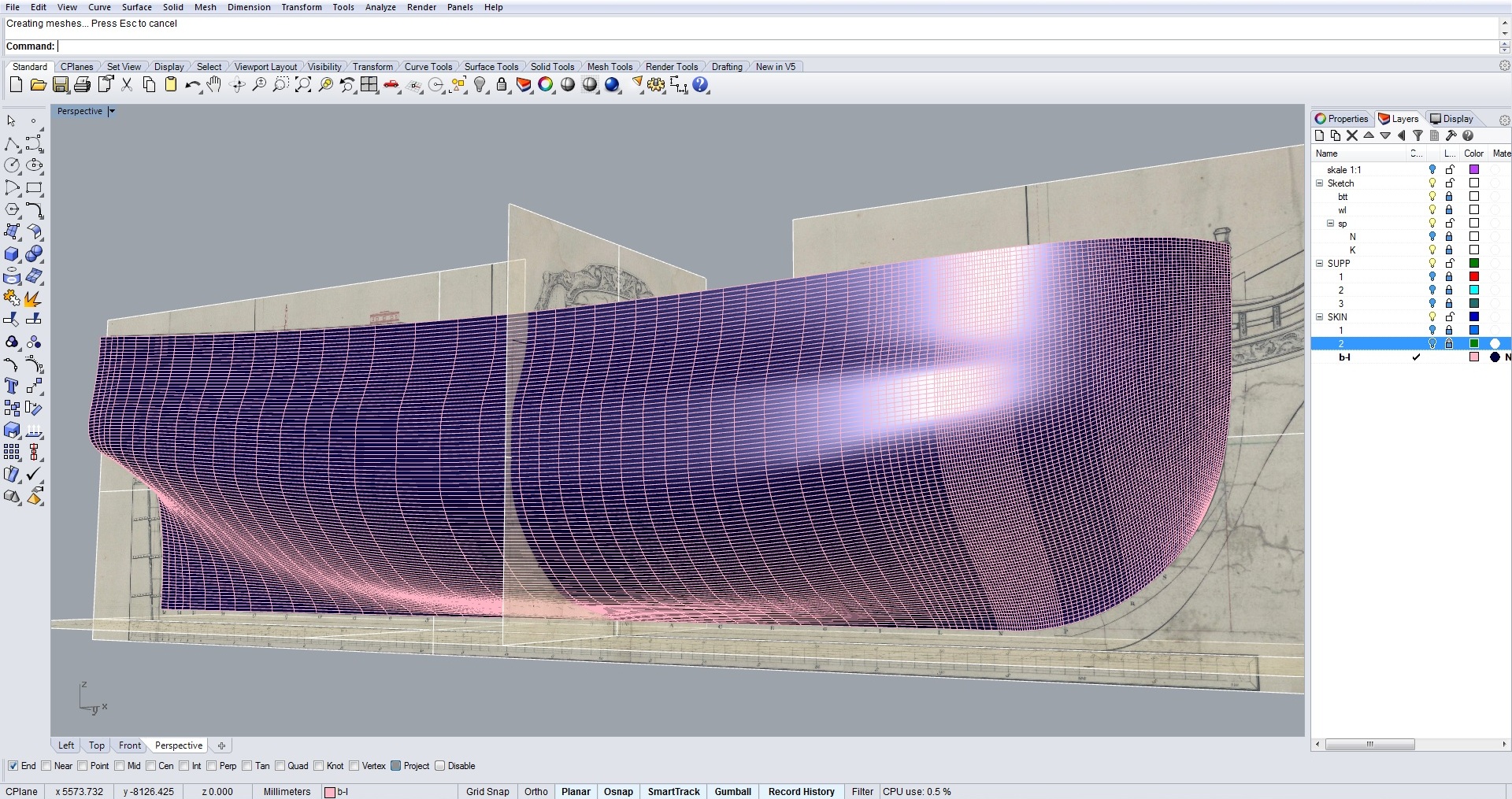

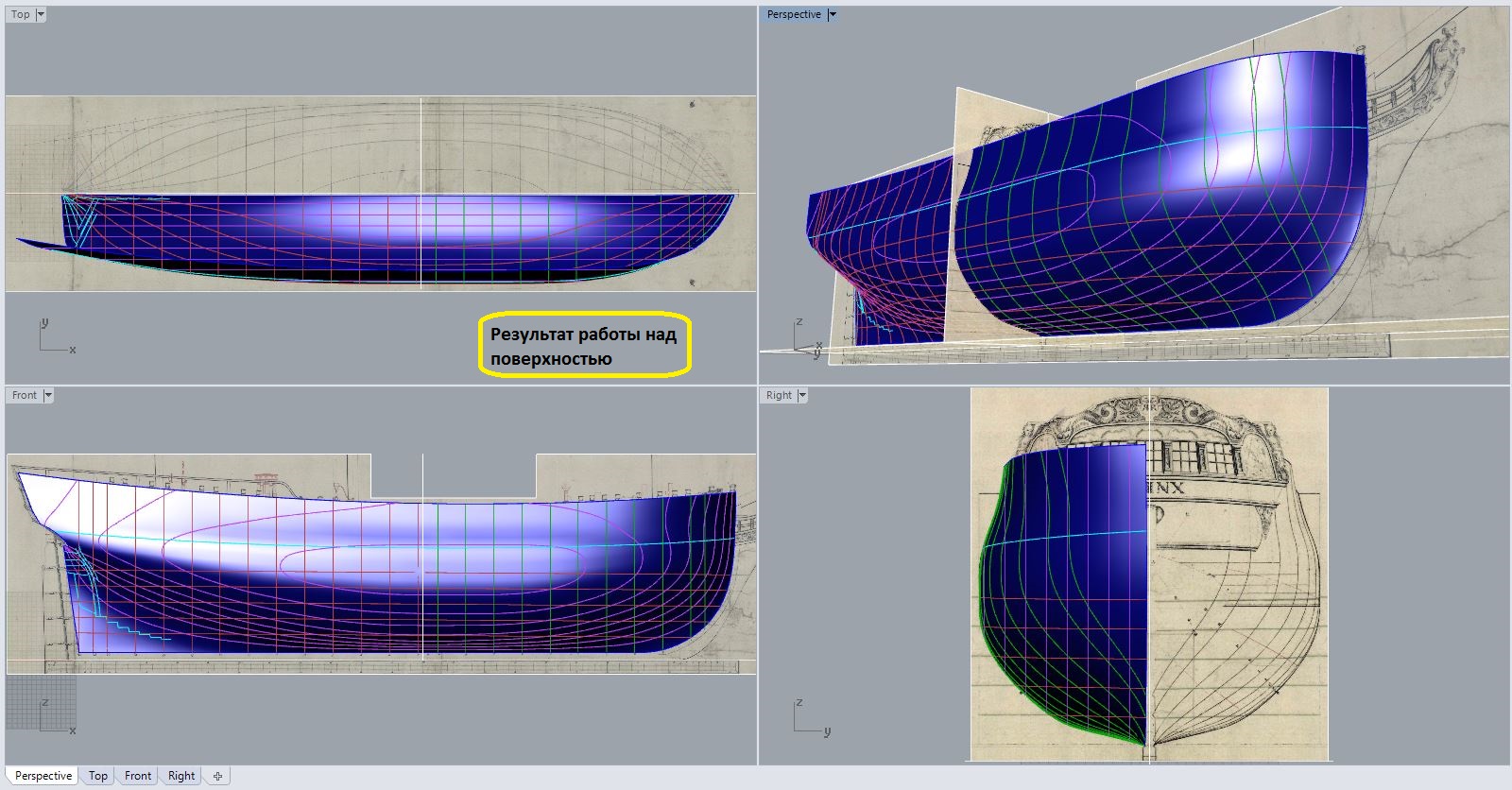

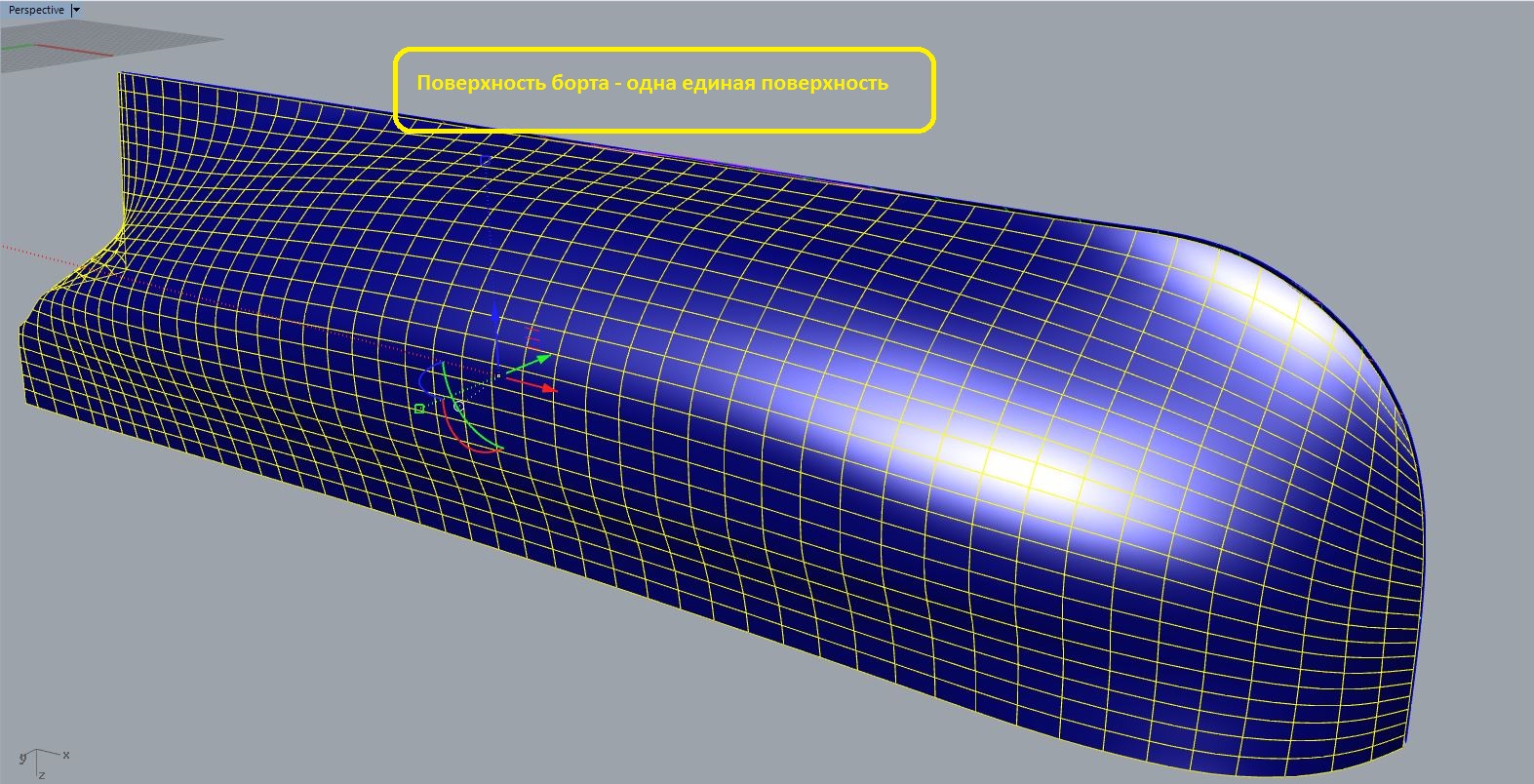

Выкладываю скриншоты готовой поверхности борта.
От нее будем отталкиваться дальше при постройке модели.
Вложения
Последний раз редактировалось Alex Viber Пт окт 28, 2016 20:34, всего редактировалось 1 раз.
3D моделирование теоретического корпуса на заказ: viewtopic.php?f=15&t=71672
Аватара пользователя
Alex Viber

Сообщения: 86
Зарегистрирован: Чт янв 02, 2014 15:35
Благодарил (а): 12 раз.
Поблагодарили: 45 раз.
