Сообщение romanserf » Ср окт 09, 2013 1:42

Попробую начать новую тему ... не по теме корабля ....но всё же по теме судомоделизма .
Понравиться , пойдёт - хорошо .
Нет ....удалю в конце концов .
Долго думал как её назвать ...тоска ...скука ...лень ...мрачно как то ...
Надо всё таки побольше позитива .
Так что будет названа так !
И входить в неё будет то что не относиться конкретно к Галифаксу , но может пригодиться другим .
Начнем .
Бывает ....что ни чего не охота делать ...валяюсь ...туплю ...смотрю форумы ....и попадаются иногда интересные картинки , которые западают в голову и начинают там крутиться - вертеться ....

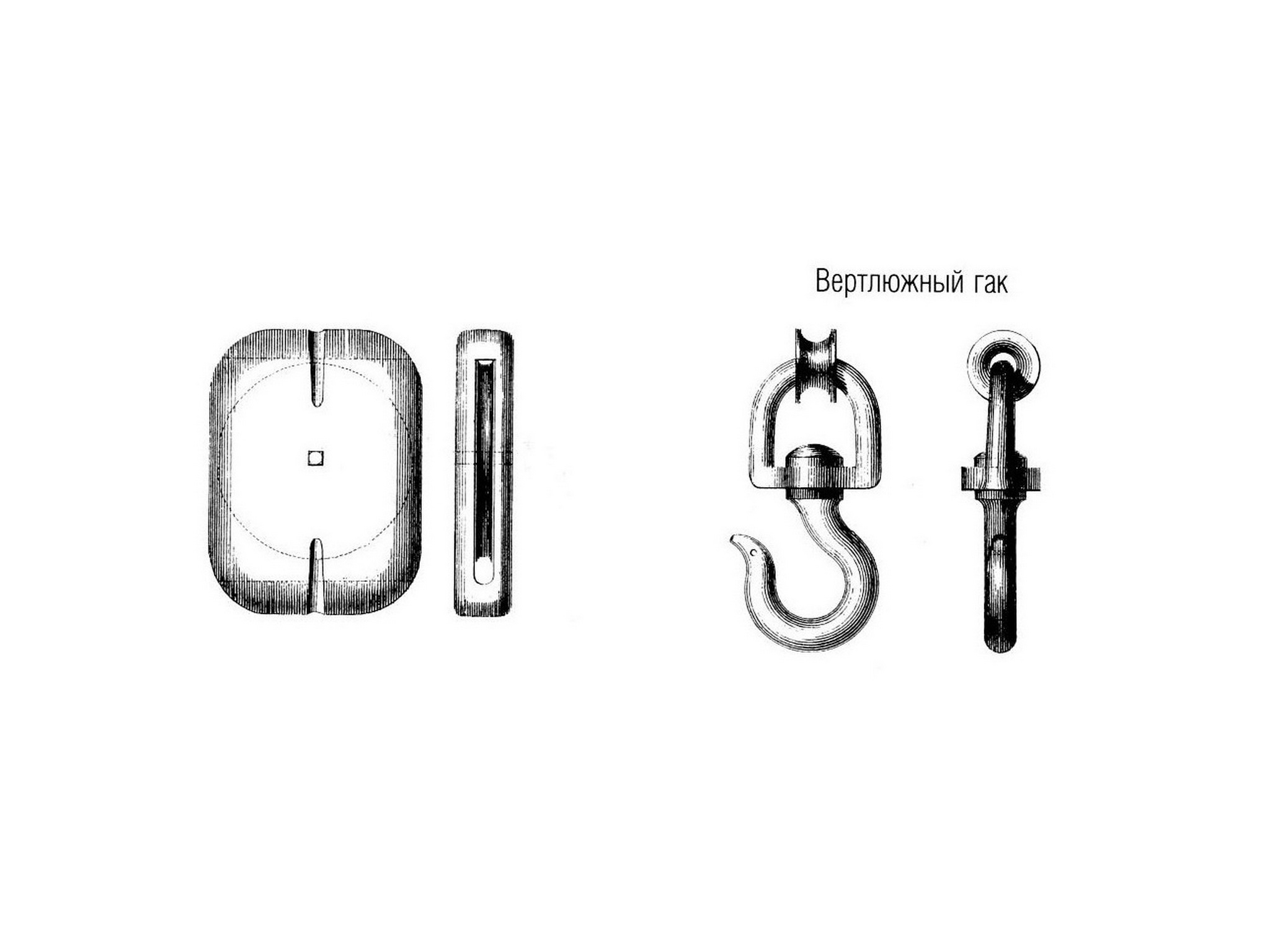

В теме Константина Фомина попалась такая картинка

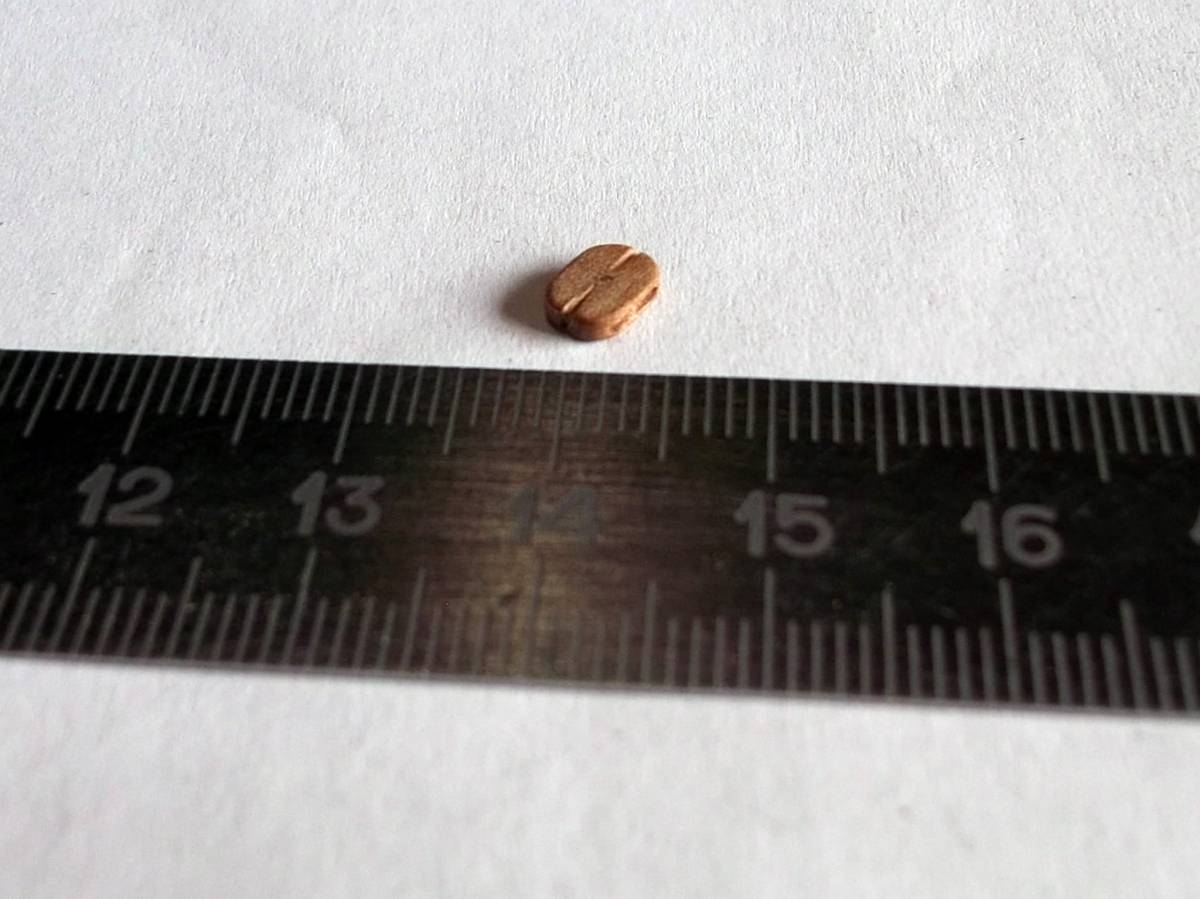

И его блок для такого гака. А вот готовых гаков так и не увидел ( может просто у него пока руки не дошли )

Ну и чего то заклинило меня на этом гаке .... пару дней переваривал и за пару тоскливо - ленивых вечеров всё же родил :D

Аватара пользователя
romanserf

Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 300 раз.
Поблагодарили: 280 раз.

Re: Может кому пригодиться ....

Сообщение romanserf » Ср окт 09, 2013 1:54

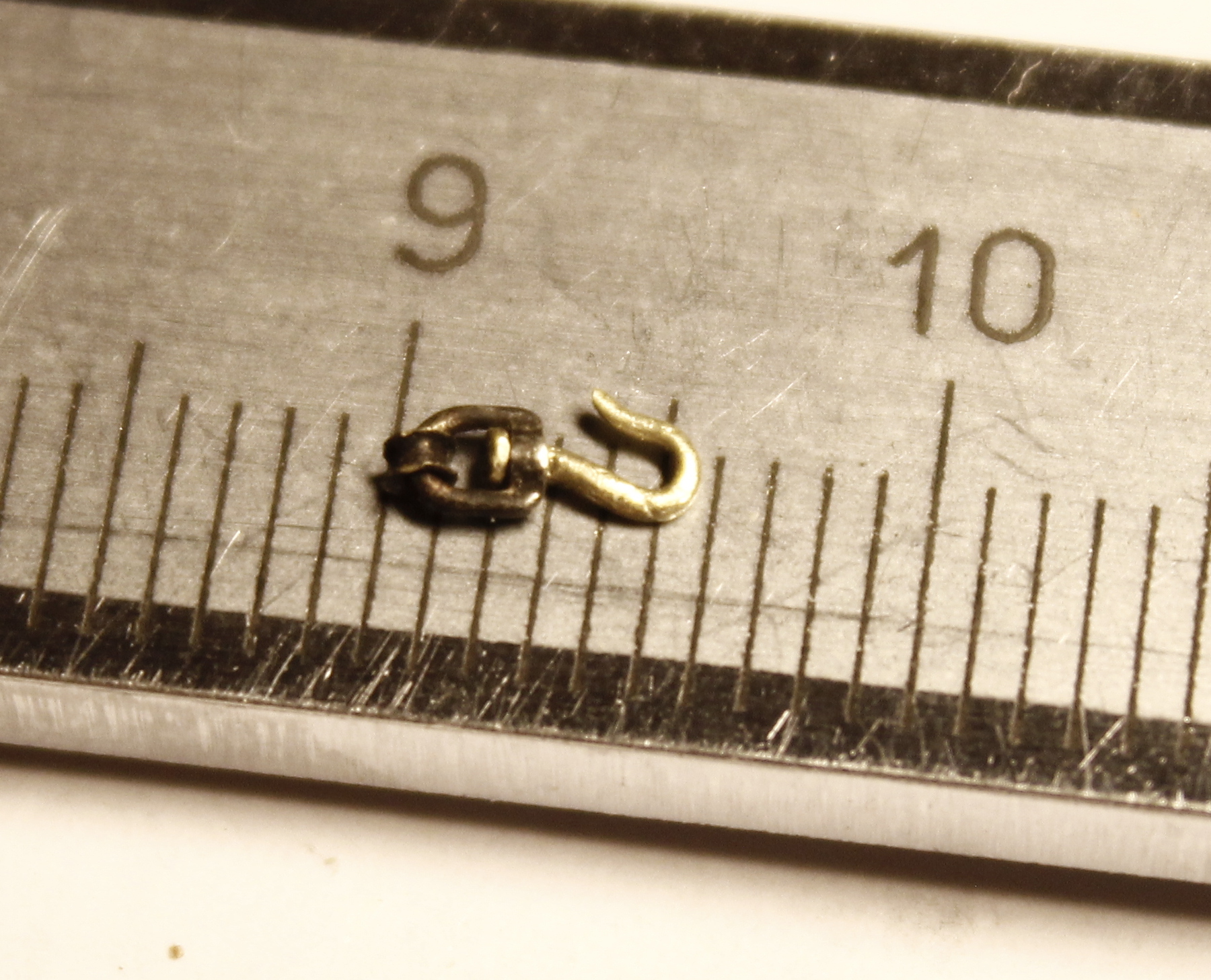

Теперь собственно технология ...

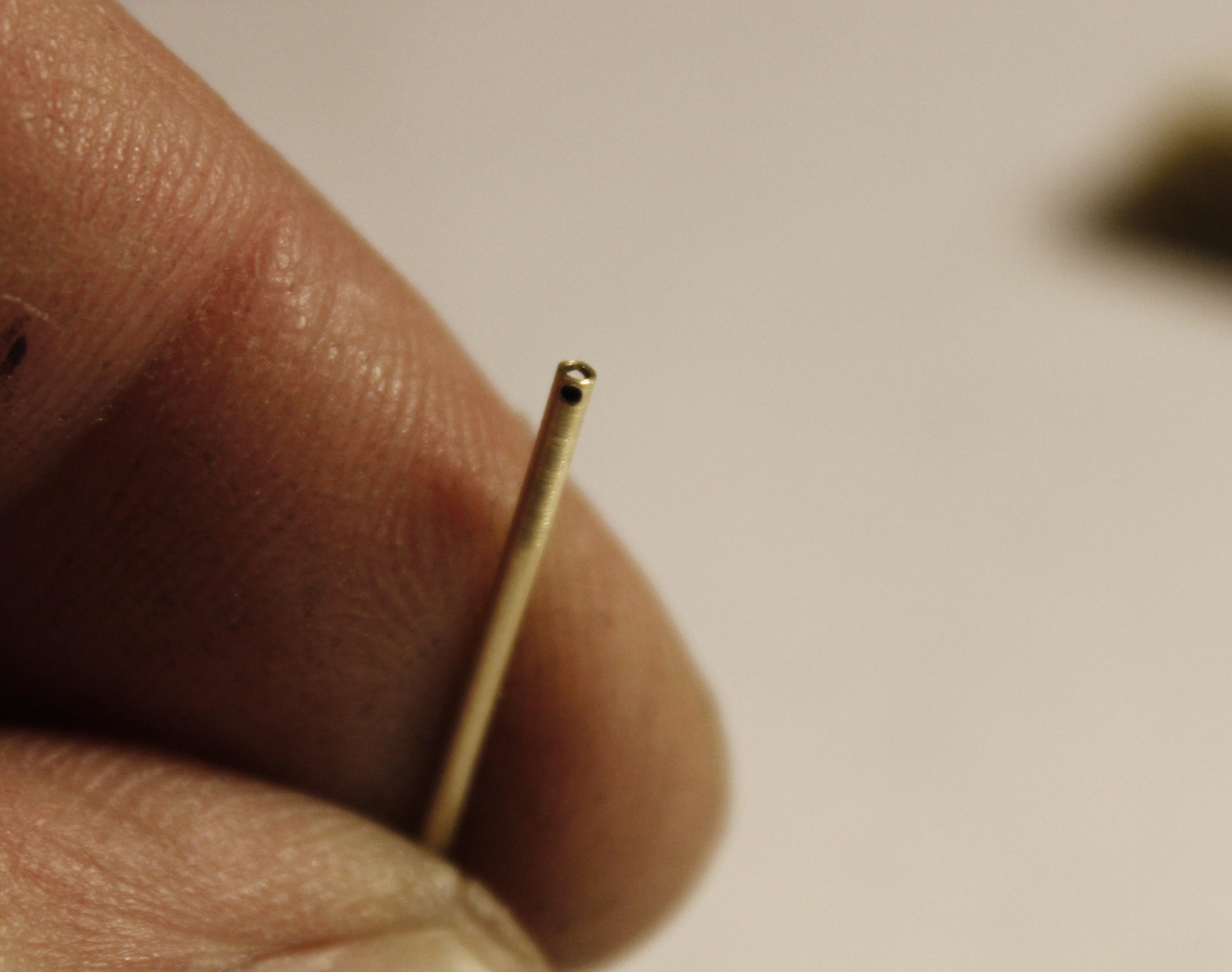

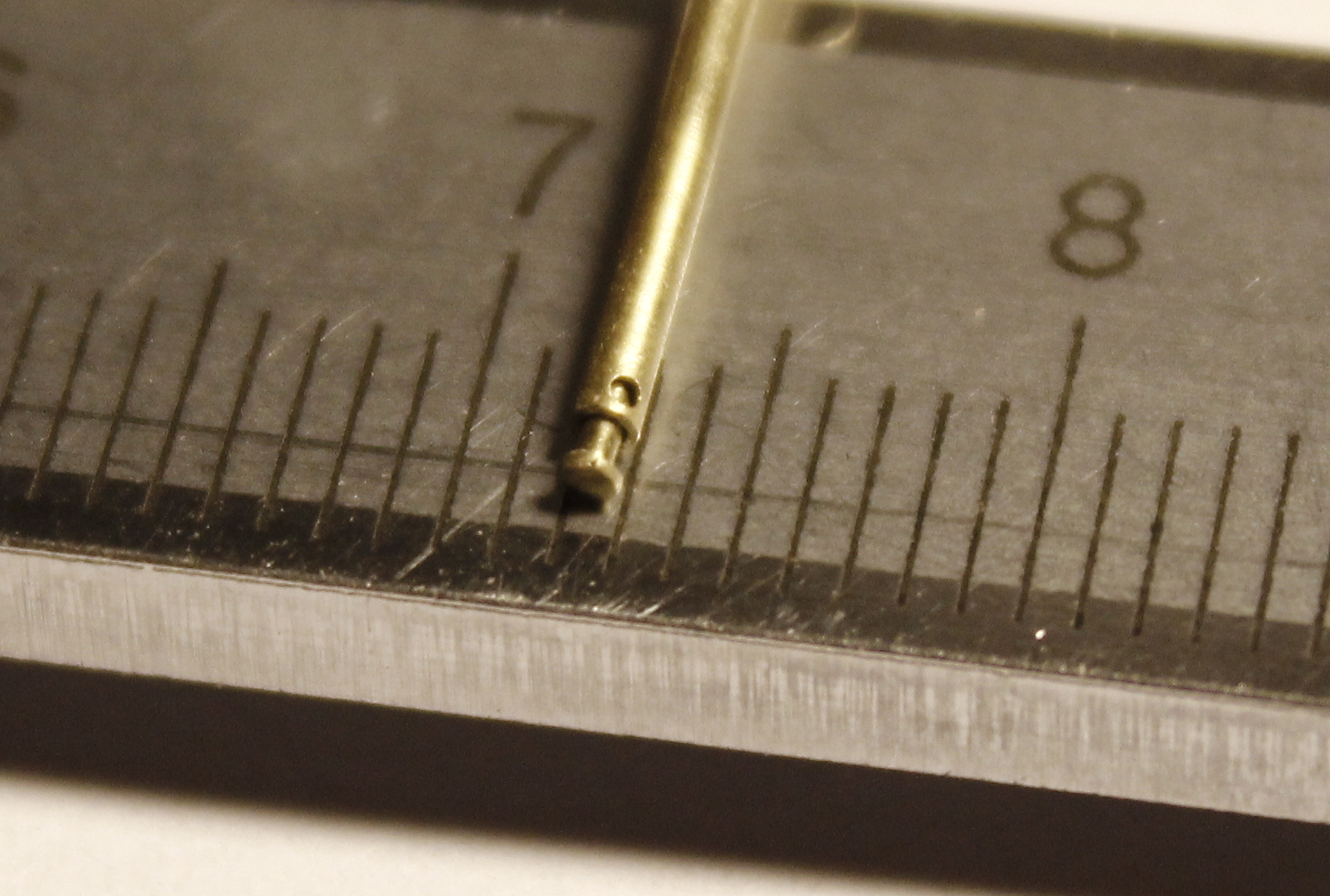

Трубка 1.2 мм . сквозное отверстие 0.5мм

Гвоздь от какого то ( не помню ) набора

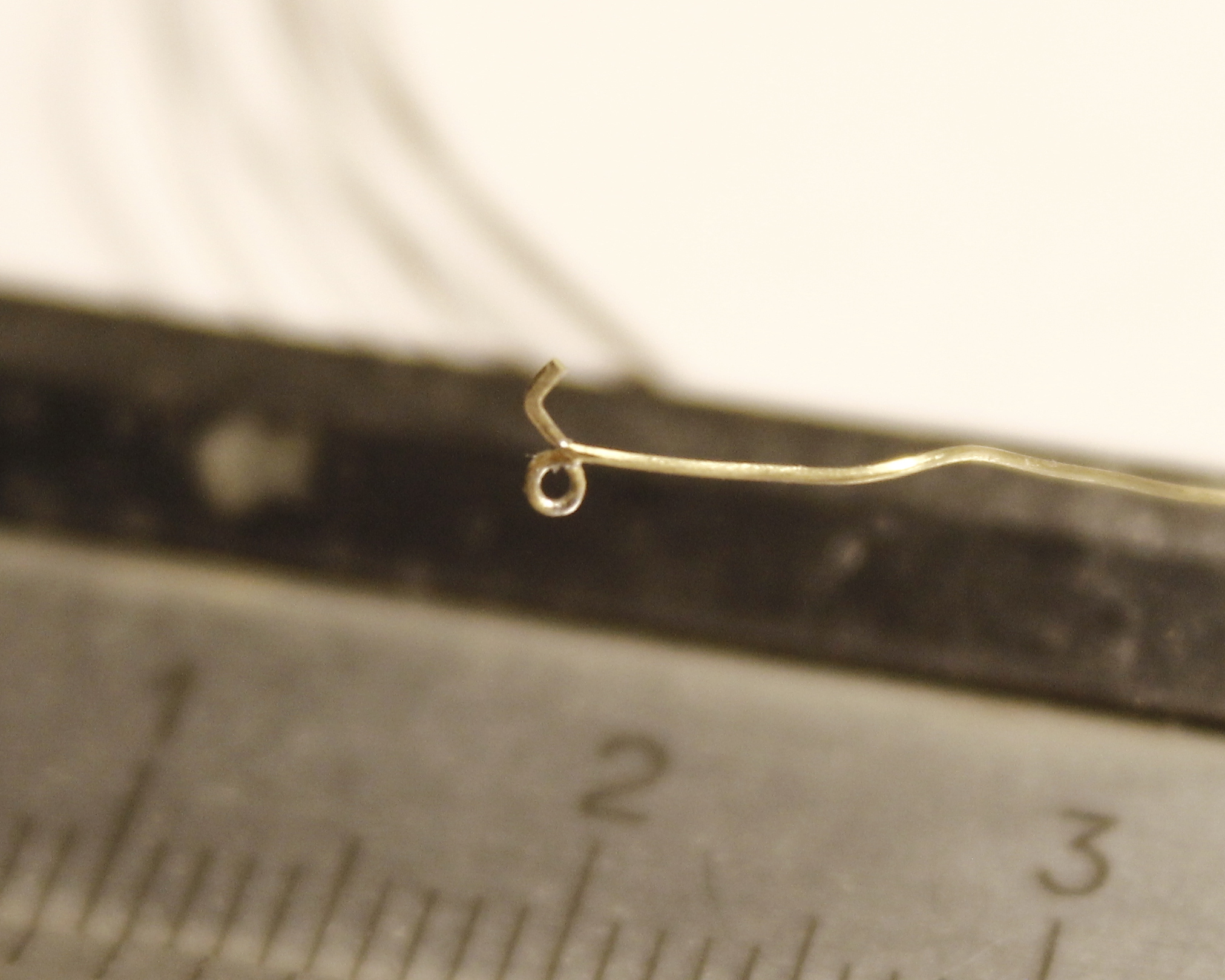

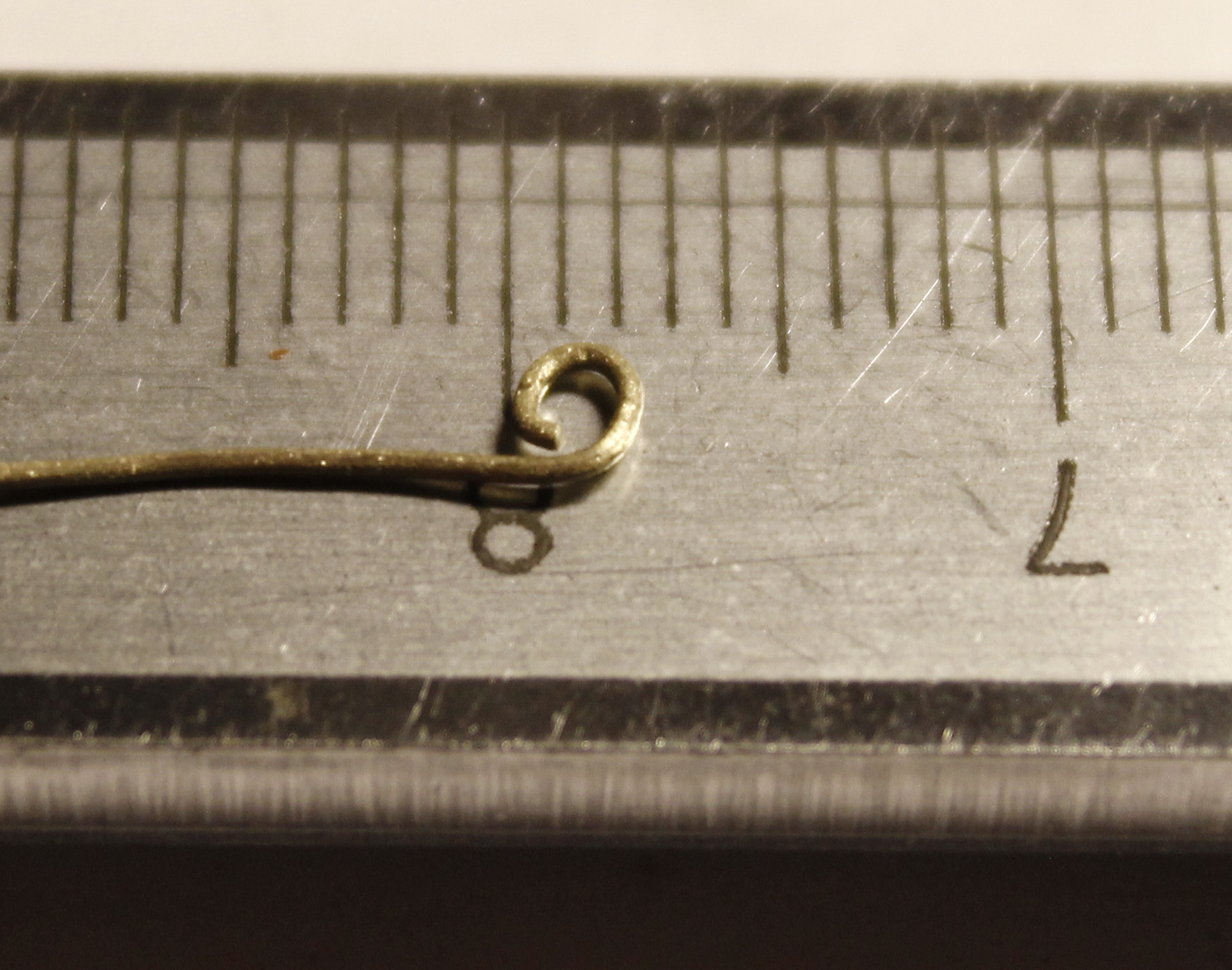

Проволока 0.5мм . Гнем . Лучше бы конечно на оправке нужной формы . Я обошелся сверлом .
Аватара пользователя
romanserf

Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 300 раз.
Поблагодарили: 280 раз.

Re: Может кому пригодиться ....

Сообщение romanserf » Ср окт 09, 2013 2:06

Не забываем перед гнутьём отпускать металл.

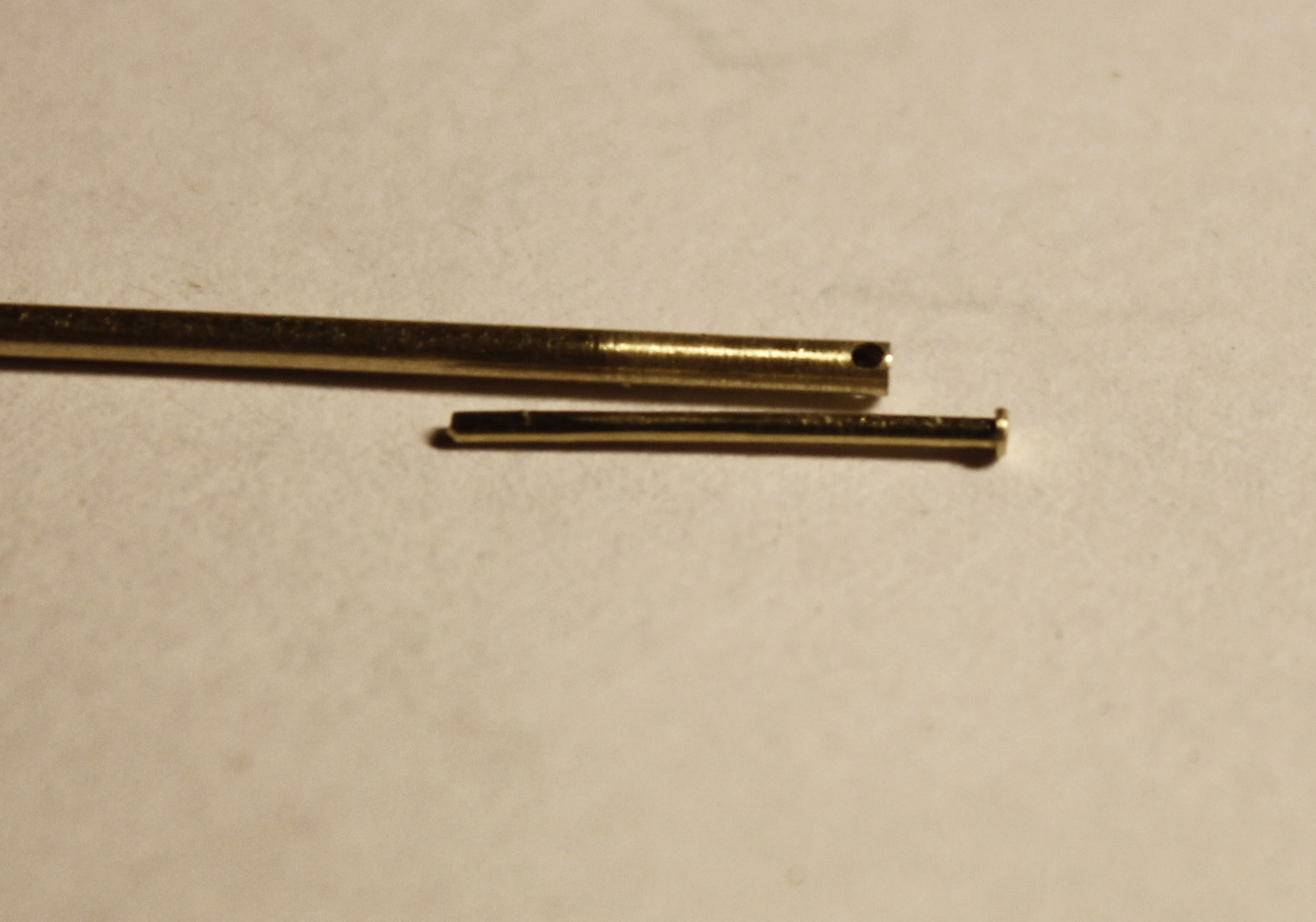

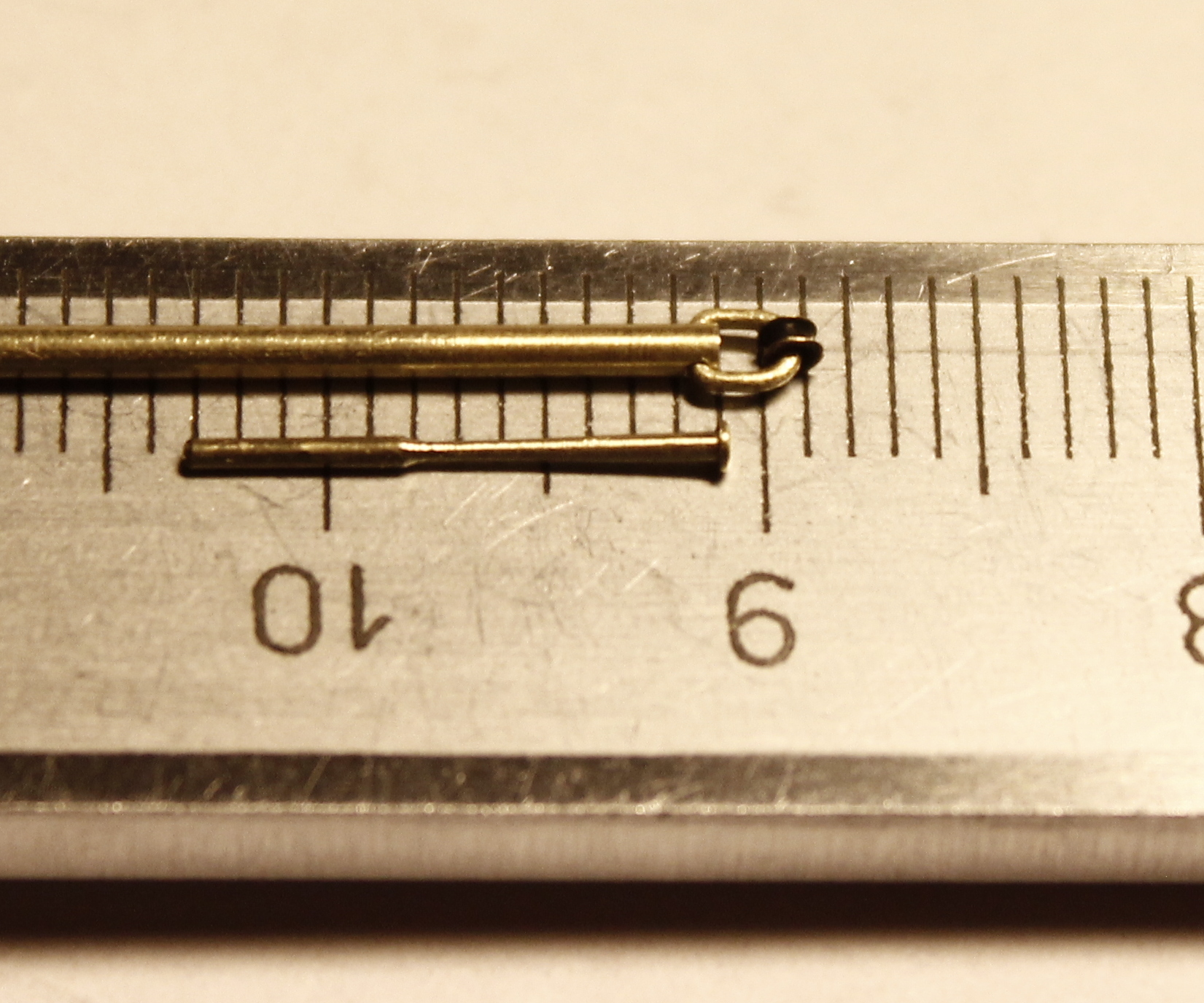

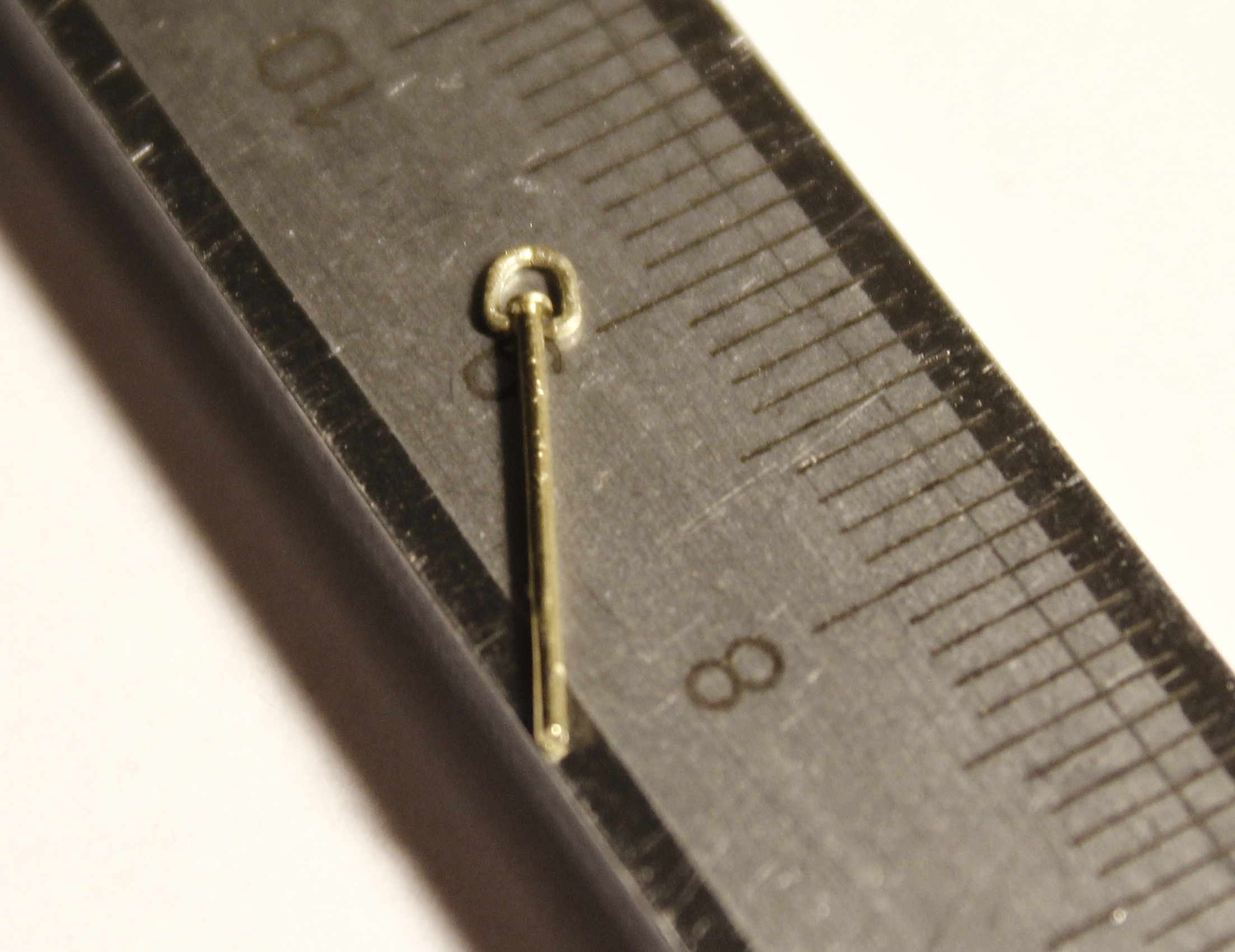

Отрезаем лишнее и вставляем проволоку в трубку .

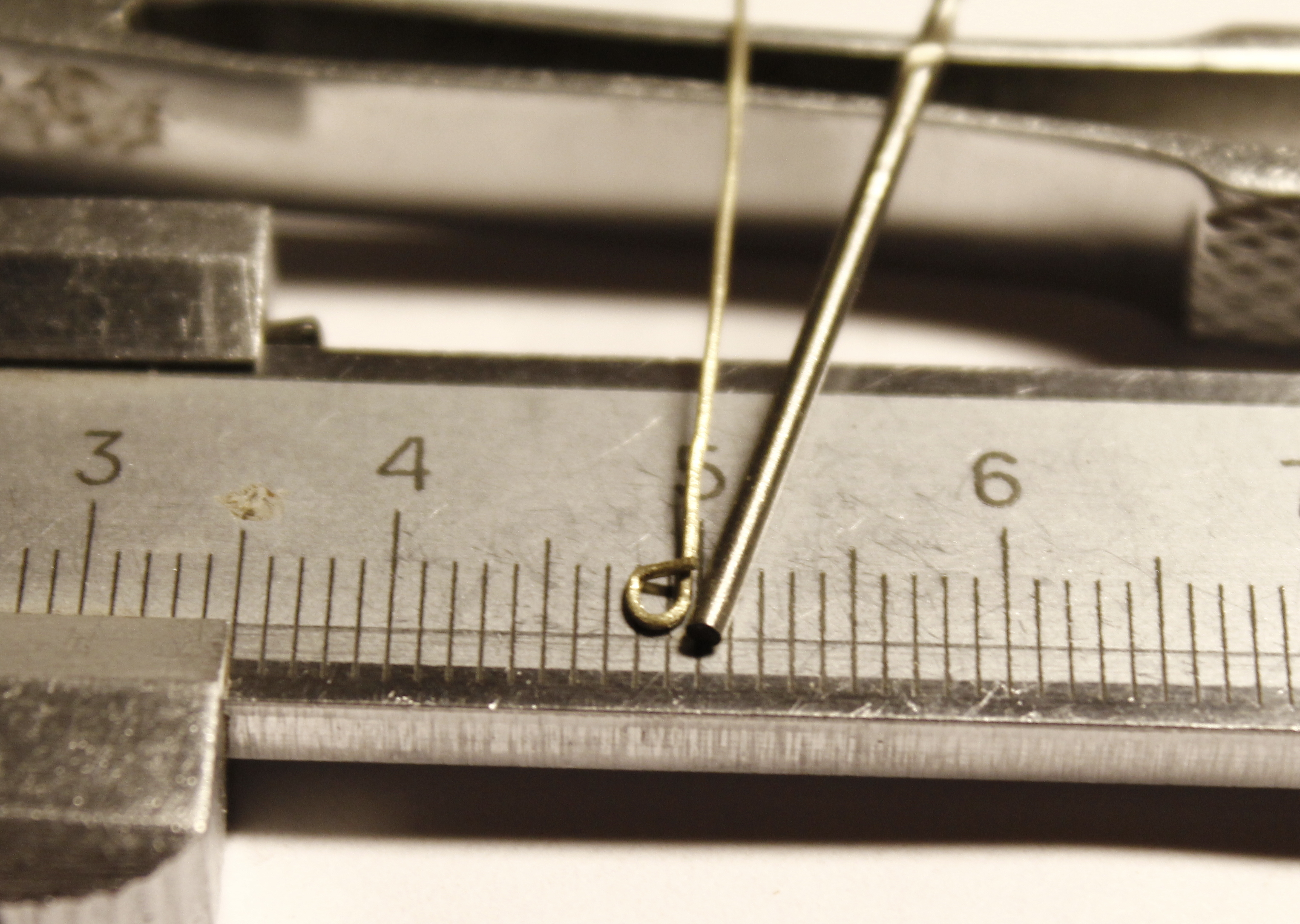

Ну и гвоздь примерим - нормально ли сточили шляпку .

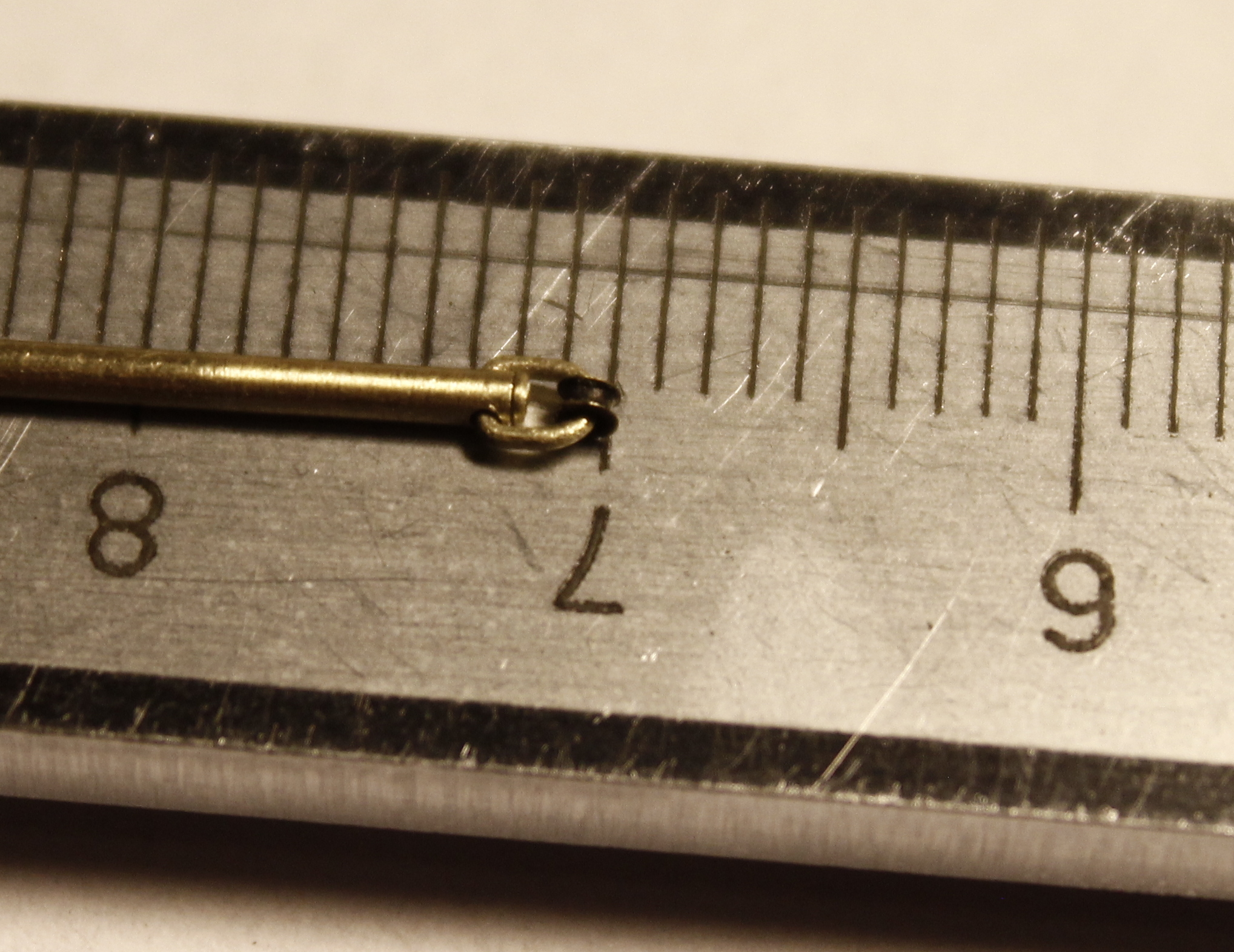

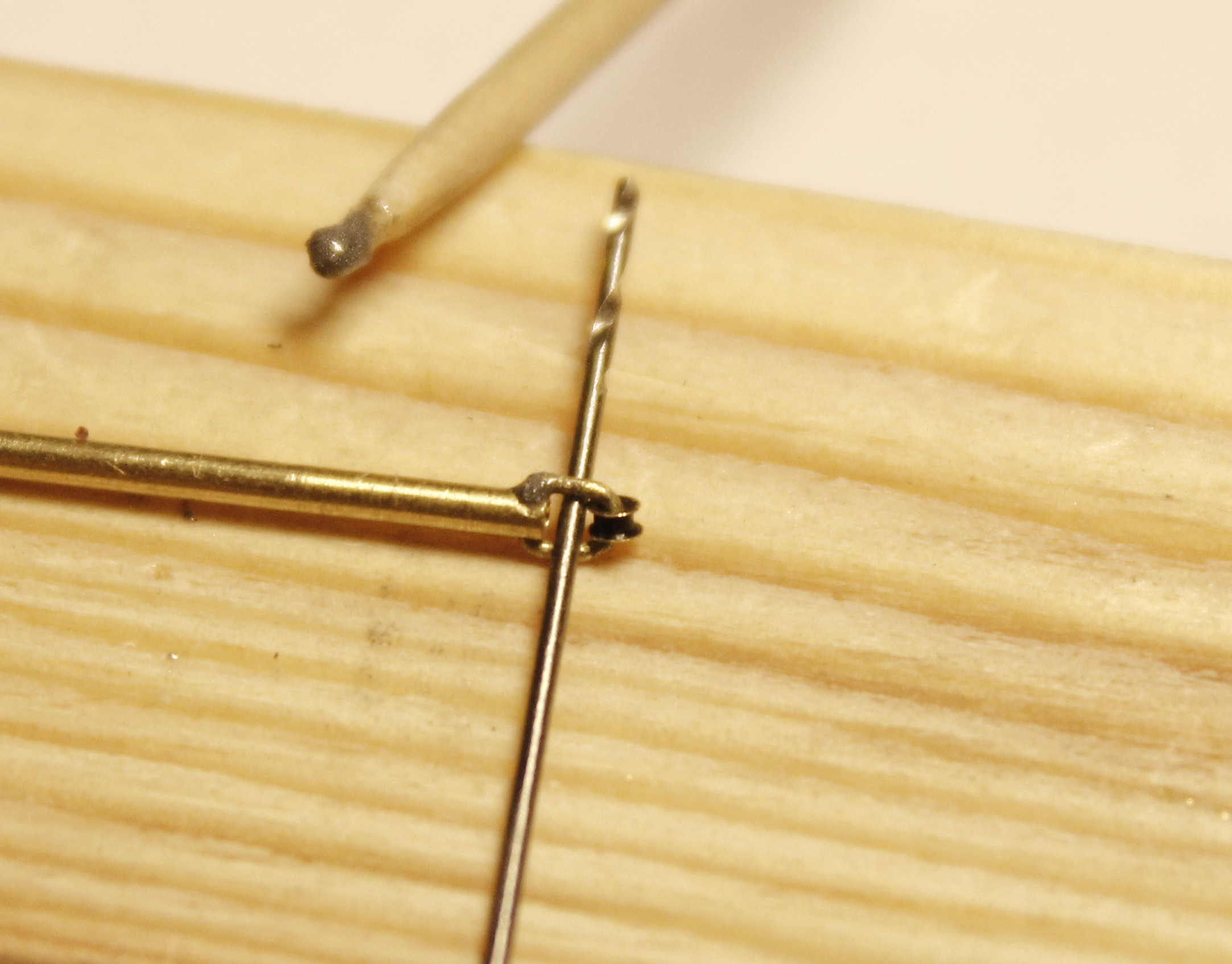

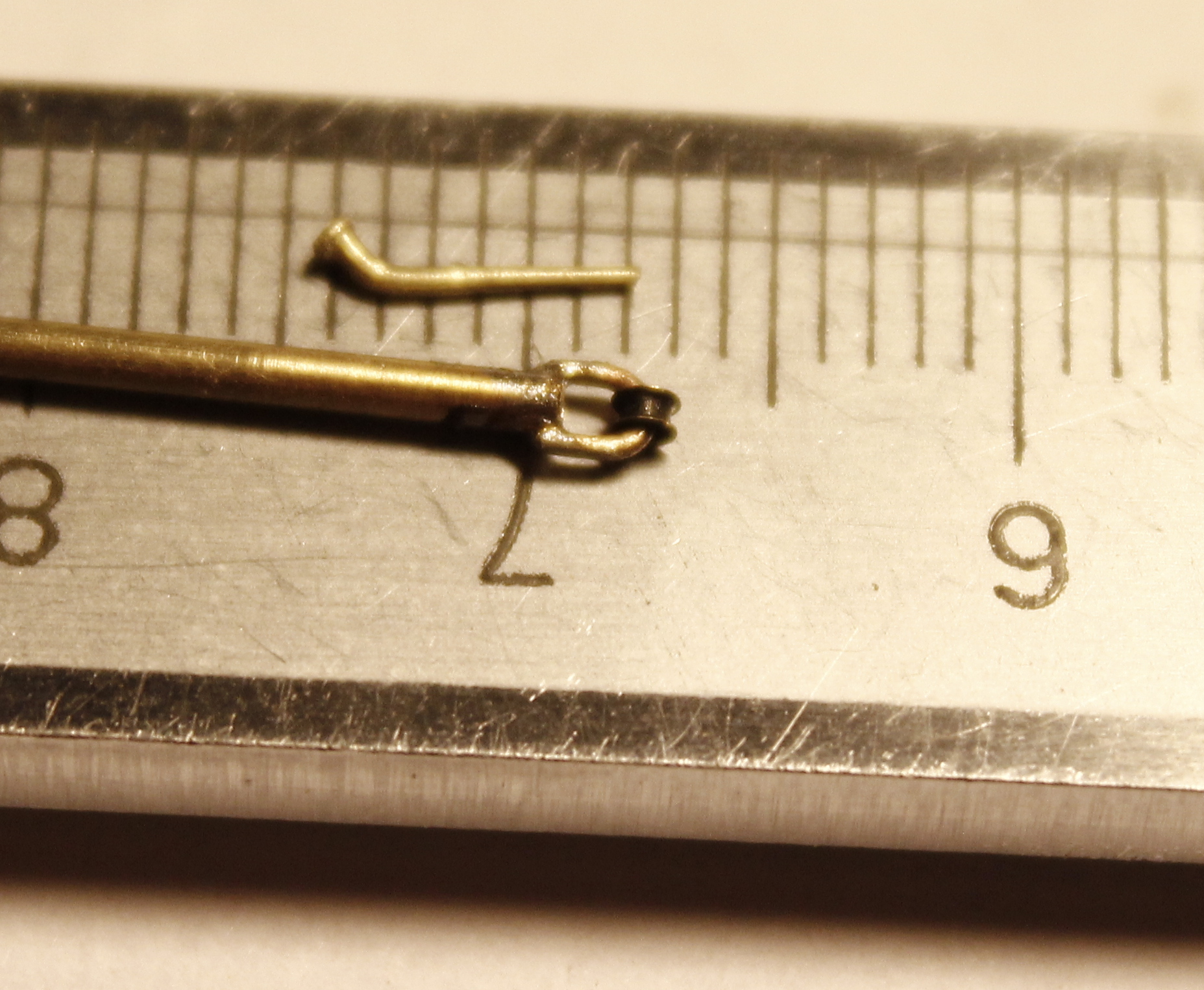

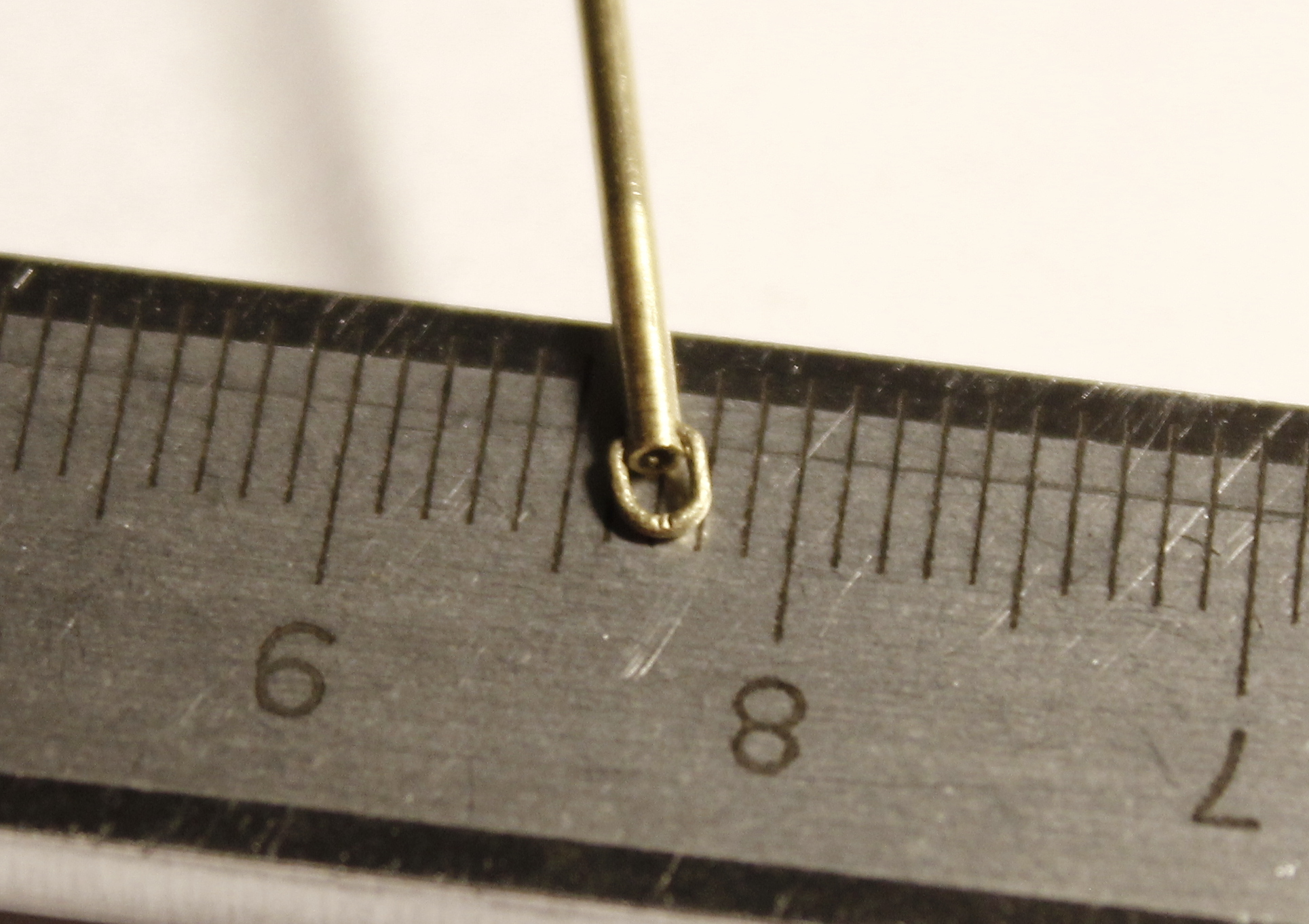

Разбираем . Обуваем на скобу коуш ( как делал коуши описывал ....ну где то в теме про Галифакс описывал ). И снова собираем для проверки .


Нормально !
Аватара пользователя
romanserf

Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 300 раз.
Поблагодарили: 280 раз.

Re: Может кому пригодиться ....

Сообщение romanserf » Ср окт 09, 2013 2:22

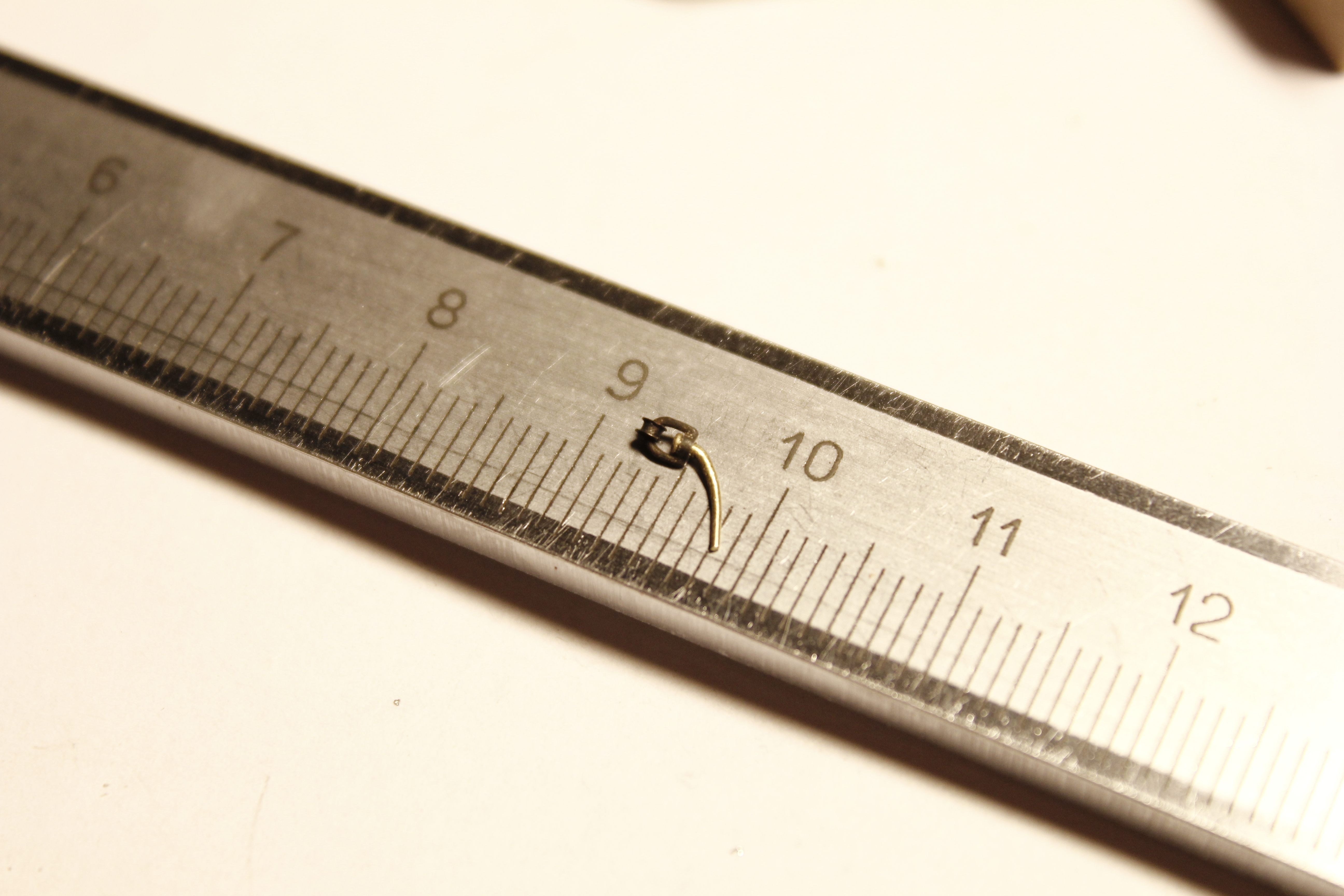

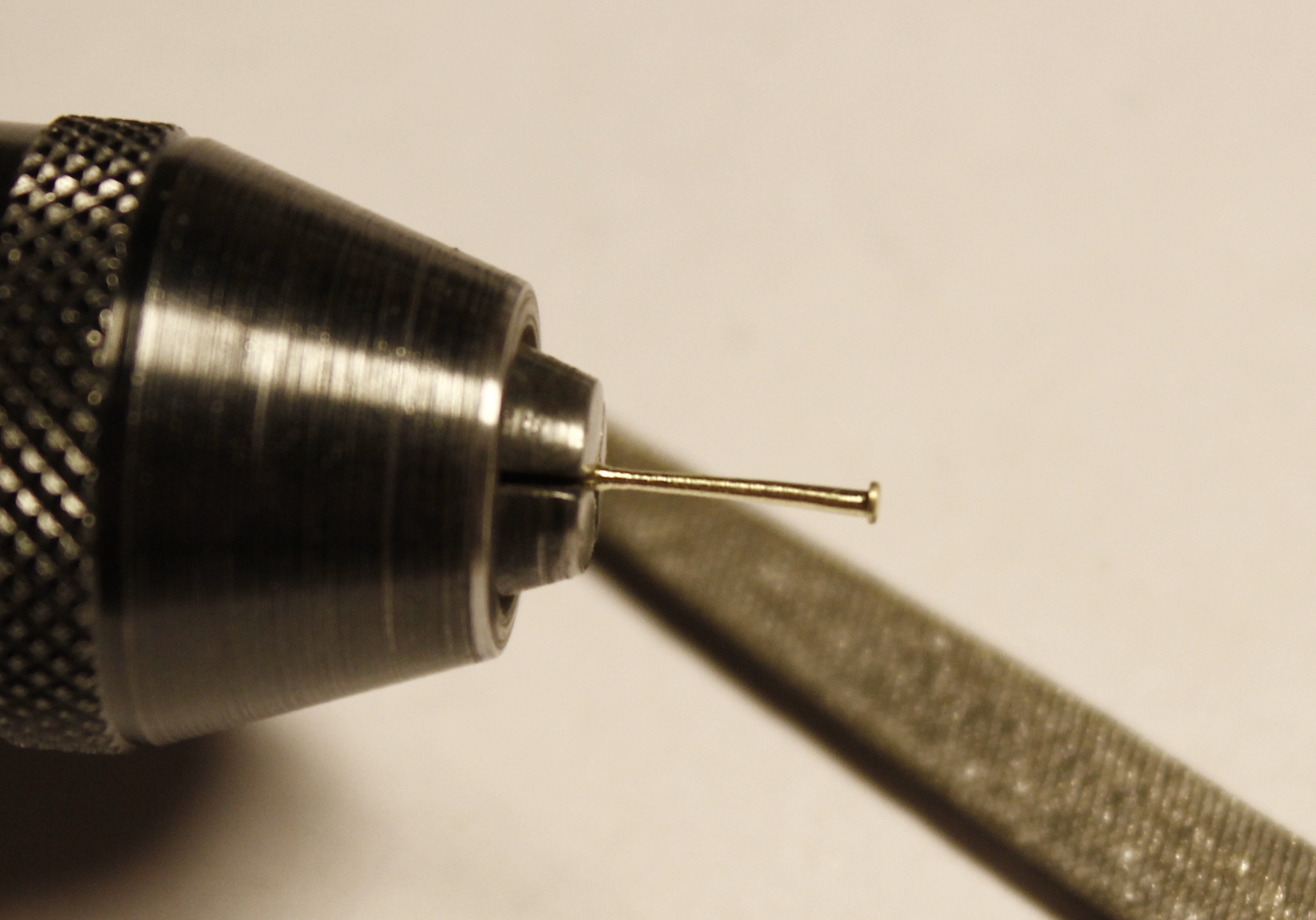

Вынимаем гвоздь и точим его.


Паяем с пастой скобу к трубке. И гнём слегка гвоздь.


Не забываем отпускать металл перед гнутьём !!!!
Вставляем в трубку проволоку ( чтобы потом не искать деталь ) , режем лишнее.

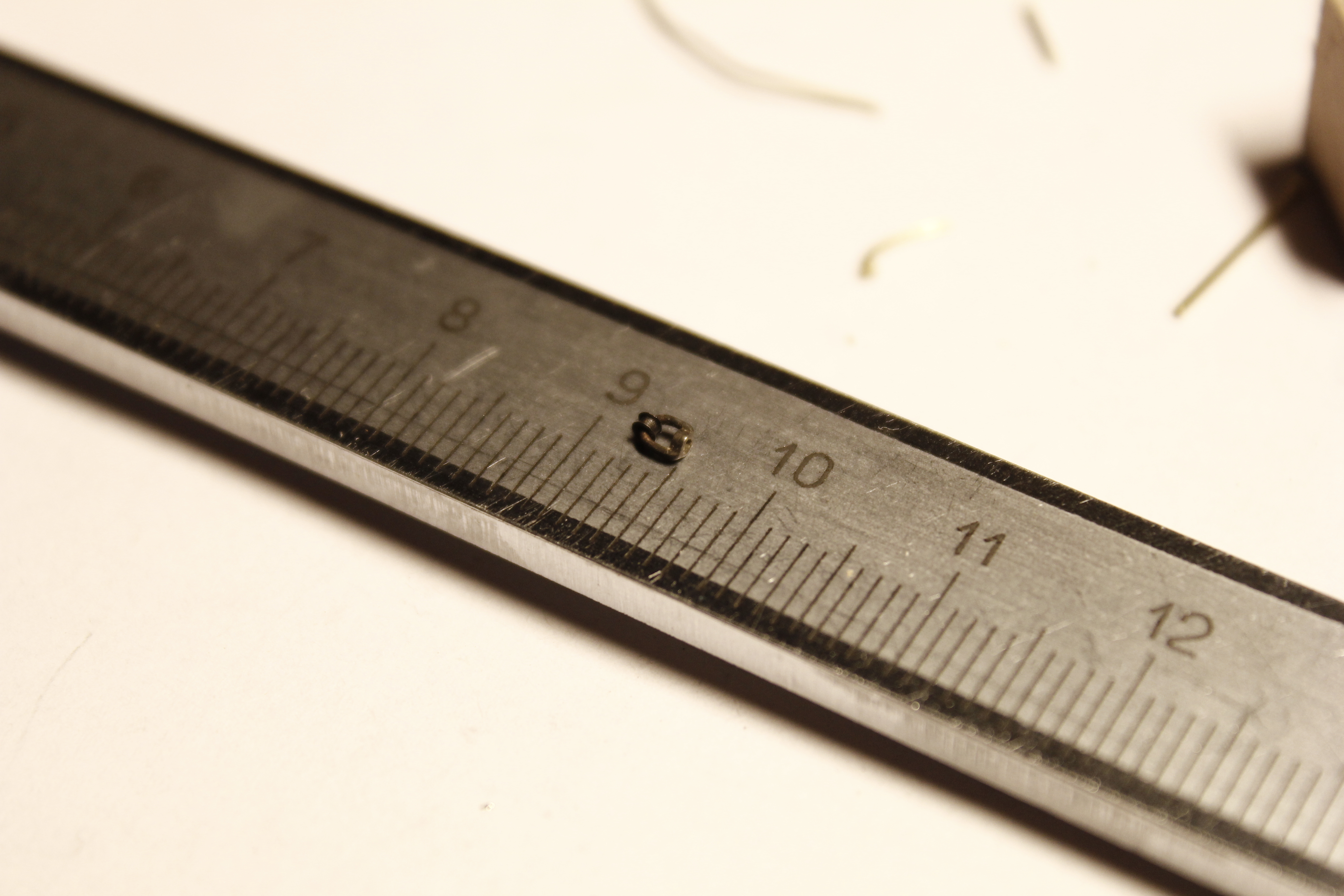

Шкурим место отреза . И черним готовую деталь !!!


Черним для того , что бы потом не нароком не припаять крючок к скобе . Гак же должен быть рабочий !!
Чернить обязательно !!
Аватара пользователя
romanserf

Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 300 раз.
Поблагодарили: 280 раз.

Re: Может кому пригодиться ....

Сообщение romanserf » Ср окт 09, 2013 2:33

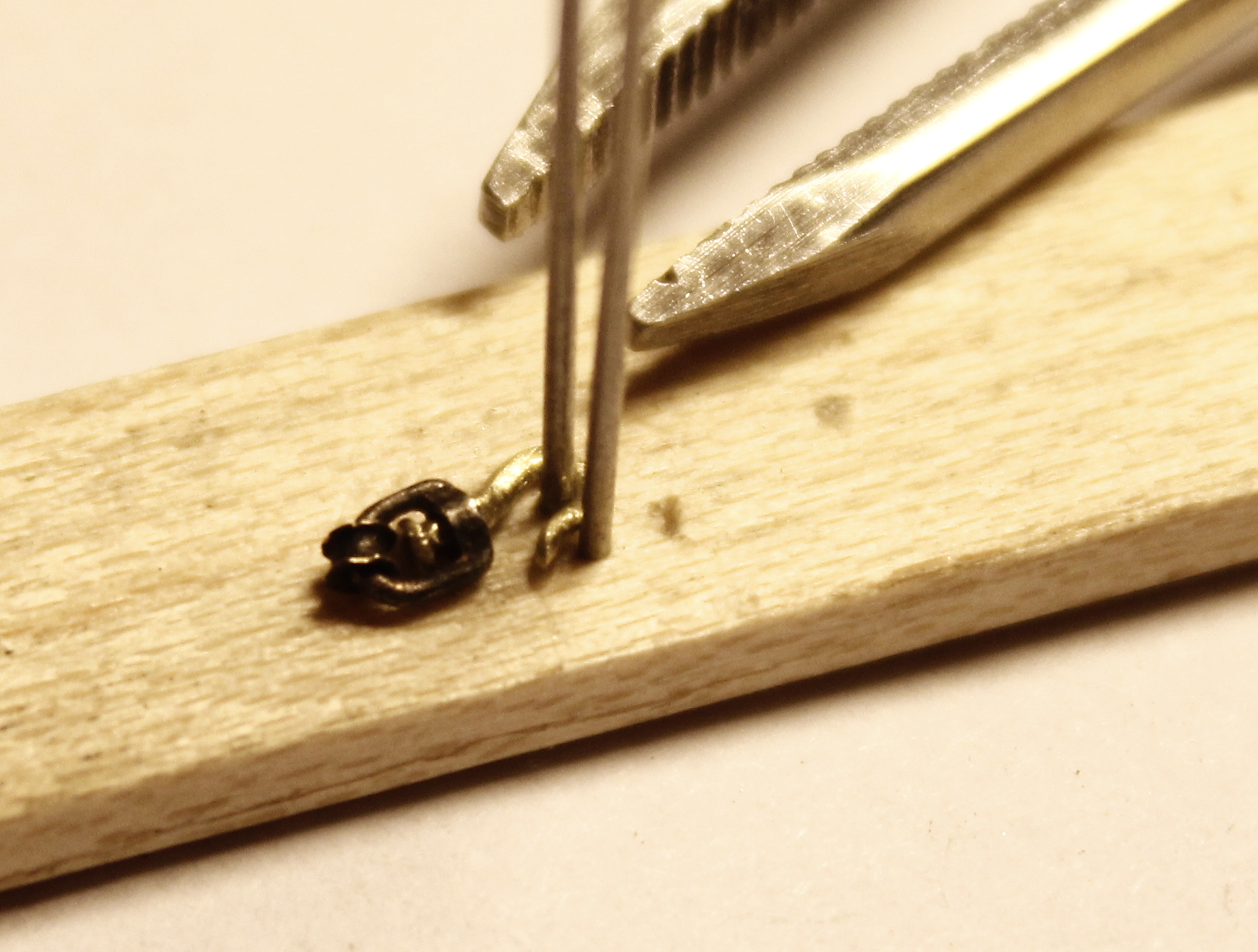

Правильным образом подгибаем гвоздь и вставляем его на место . НЕ НАСИЛУЙТЕ ЕГО ! Не лезет - подогните ещё чутка . Должен проити легко и не принуждённо .

Дальше придаём ему нужную форму . Это самый скользкий момент , надо быть очень аккуратными .

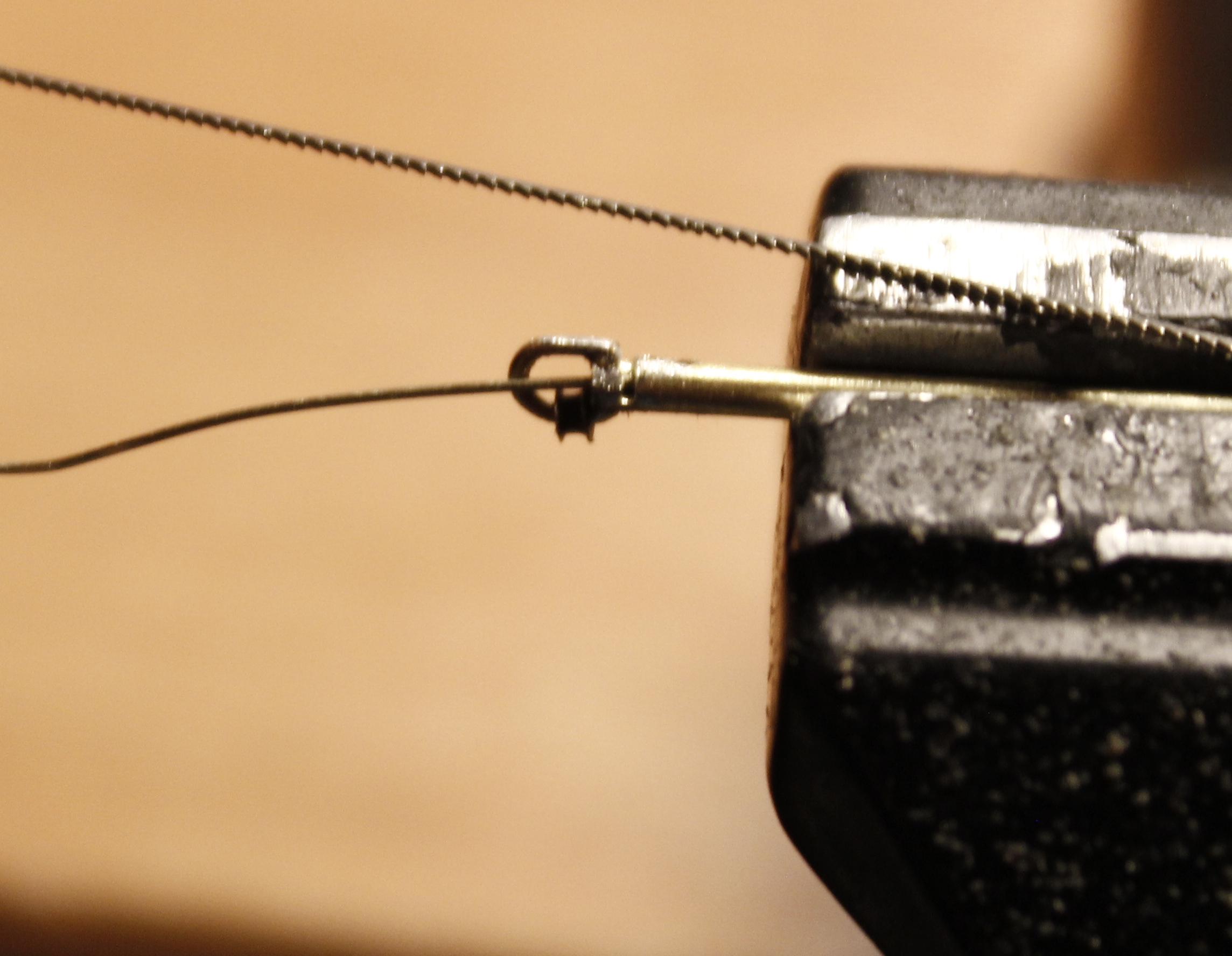

Из проволоки 0.3 делаем шайбу ( описывал где то в теме по галифаксу )

Обуваем на крючок и паяем с паяльной пастой .
Аватара пользователя
romanserf

Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 300 раз.
Поблагодарили: 280 раз.

Re: Может кому пригодиться ....

Сообщение romanserf » Ср окт 09, 2013 2:38

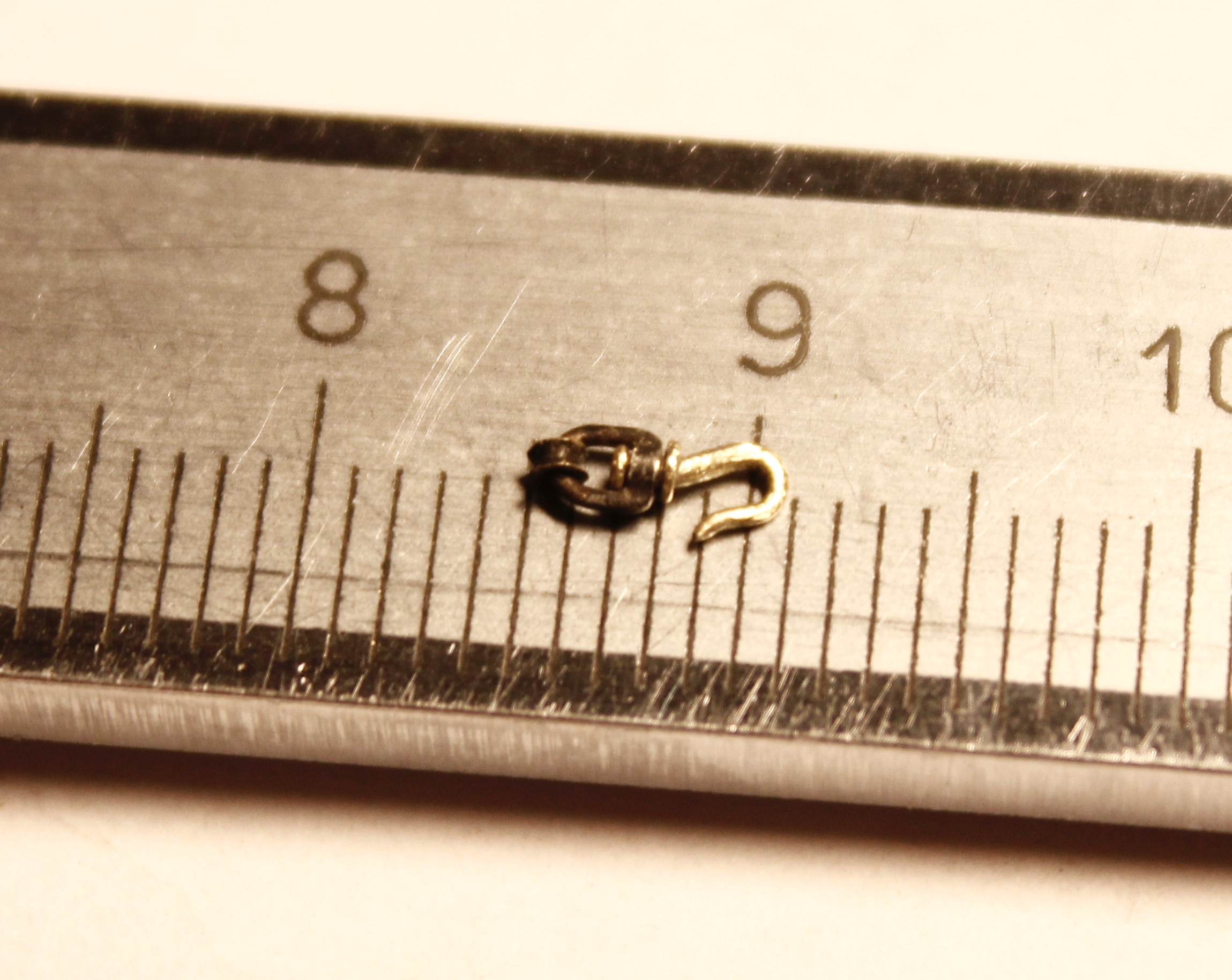

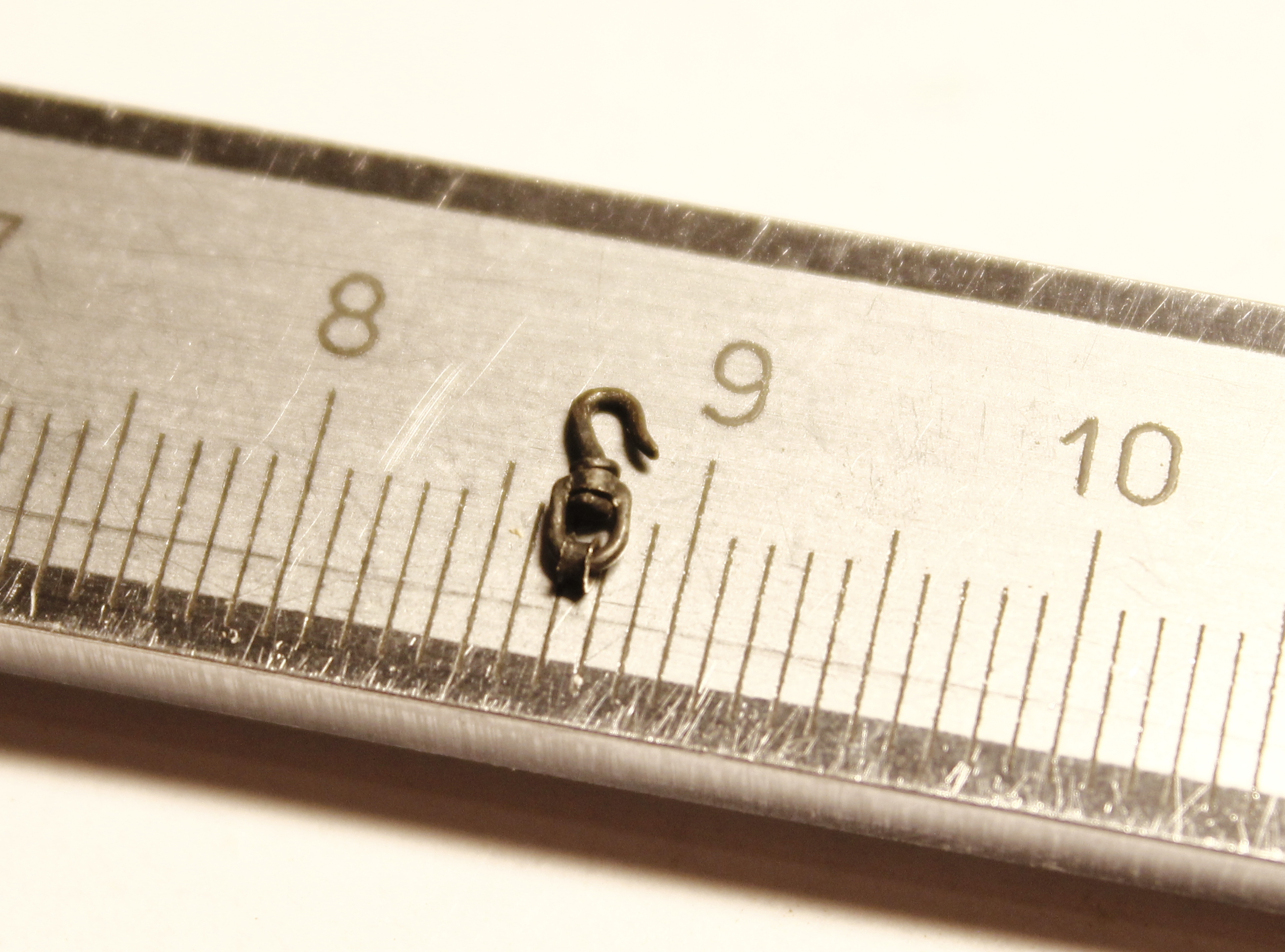

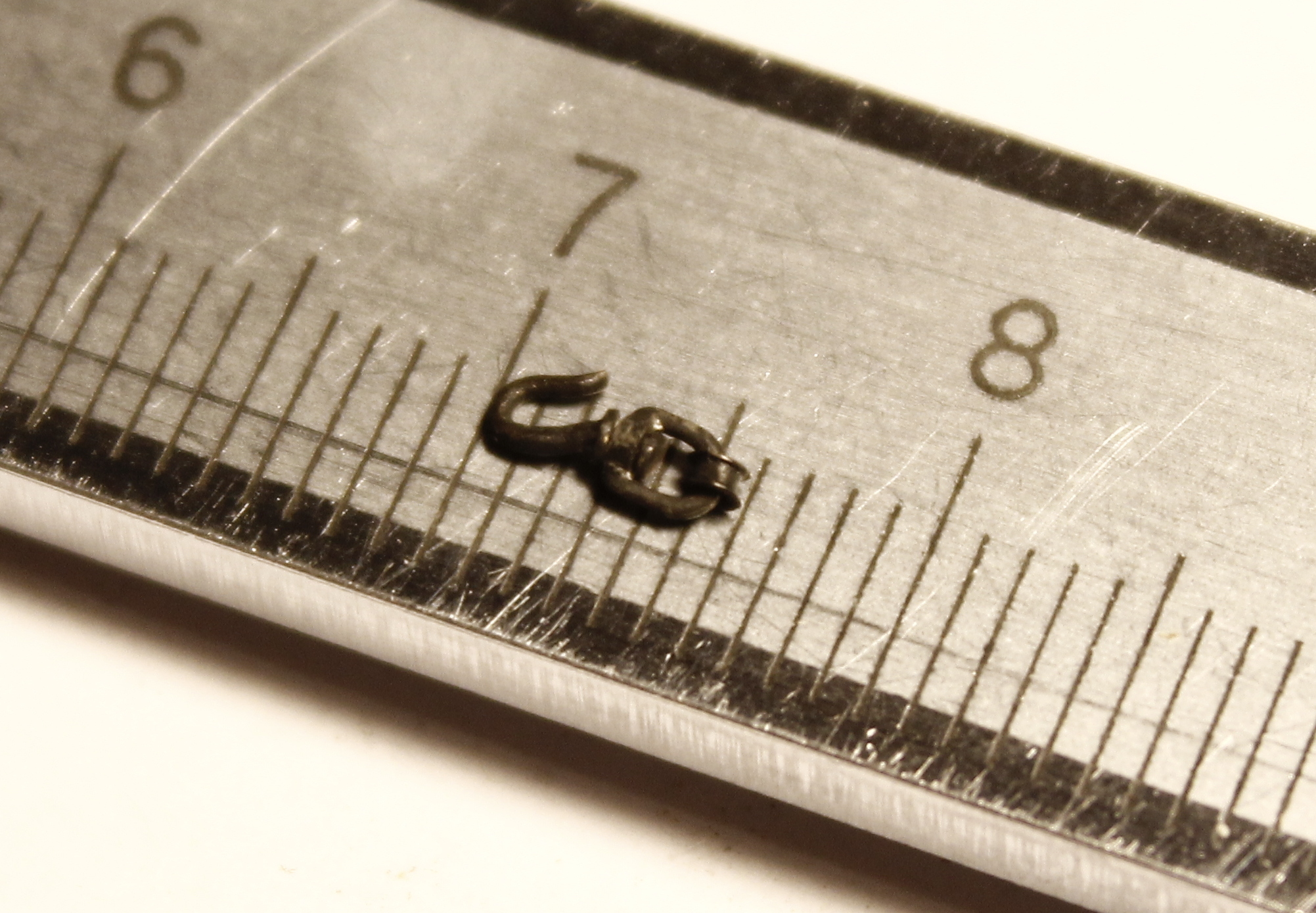

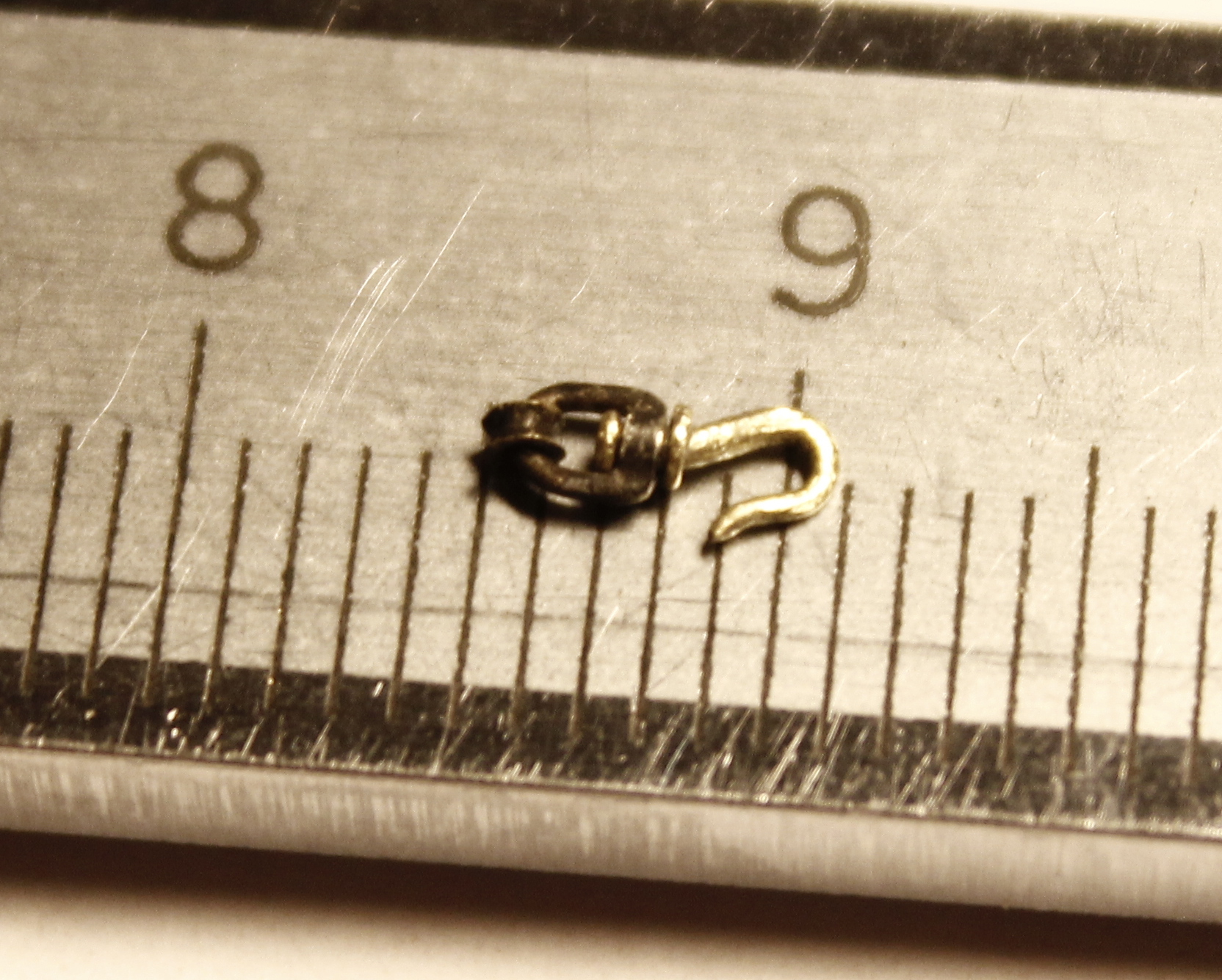

Черним . Получаем результат .
Чувство выполненного долга вытесняет поганую тоску и скуку .... Можно снова браться за корабль :D


А вообще спать охота ....
Аватара пользователя
romanserf

Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 300 раз.
Поблагодарили: 280 раз.

Re: Может кому пригодиться ....

Сообщение Михаил Смирнов » Ср окт 09, 2013 7:04

Ром, как всегда здорово! Один вопрос. Какой масштаб?
С начало голова, затем руки.
Аватара пользователя
Михаил Смирнов

Сообщения: 3270
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 34 раз.
Поблагодарили: 212 раз.

Re: Может кому пригодиться ....

Сообщение romanserf » Ср окт 09, 2013 10:04

Миша я не знаю ...вроде как сотый . Это надо у Константина Фомина уточнять . Его тема 12 апостолов . Мне всё равно какой масштаб . Он повесил фото своего блока 6.6мм и картинку с гаком . Судя по картинке они должны быть одного размера с блоком , т.е. те же 6.6 мм . Я сильно не упирался , но уложился в 6мм . Просто было интересно придумать и опробовать способ . Предел думаю 4.5мм где то .
Аватара пользователя
romanserf

Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 300 раз.
Поблагодарили: 280 раз.

Re: Может кому пригодиться ....

Сообщение ChiefUA » Ср окт 09, 2013 10:12

Роман! Спасибо за урок!
Отличный гак! А качество пайки вызывает восхищение!
Пошел искать как паять пастой...

С уважением, Михаил
Готовы: "Драккар викингов" от Amati, "Bremen" от AL и ялик к нему с нуля, Домик Петра 1 из Архангельска
В работе: Virginia от AL - "Фантазия нетрезвого корабела" (временно заморожен)
Аватара пользователя
ChiefUA

Сообщения: 482
Зарегистрирован: Сб апр 02, 2011 19:32
Откуда: Николаев - Архангельск
Благодарил (а): 16 раз.
Поблагодарили: 22 раз.

Re: Может кому пригодиться ....

Сообщение romanserf » Ср окт 09, 2013 10:19

Нема за шо :D . Пастой - элементарно ! Нанёс зубочисткой сколько надо ,куда надо и греешь где то рядом . Она сама растекается . С тех пор как купил её , с пайкой ни каких проблем !
