Спасибо , Пётр ! Классные у него блоки ! Но тоже на фрезере всё делается , а у меня его нету
Ну вернёмся к нашим баранам
Технология , приспособа .
Поехали .
Настоящий блок ( одношкивный ) состоит из четырёх деревянных деталей . Сначала хотел сделать точно также , но потом всё же упростил .
Готовим реечки . Хотя конечно лучше сделать планку , что бы обработка шла пакетом , как Шевелёв на фрезере делал . Но у меня планки не было , было бревно самшита . В общем толщина реек 2/3 толщины блока . Ширина на пару десяток больше ширины желаемого блока . Длина ...какая хотите . На каждой второй рейке делаем выборки , и получаем половину не тронутых реек , половину с выборками . Ширина оставшейся части должна быть равна диаметру расчётного шкива . В моём случае это 1мм . А высота оставшейся части должна равняться толщине шкива , ну или чуть больше диаметра каната .

[romanserf]

Делал всё это на КСке . Наконец то под это дело доделал самый простейший супер точный подъём диска
Регулировка просто ОБАЛДЕННАЯ !!!

[romanserf]

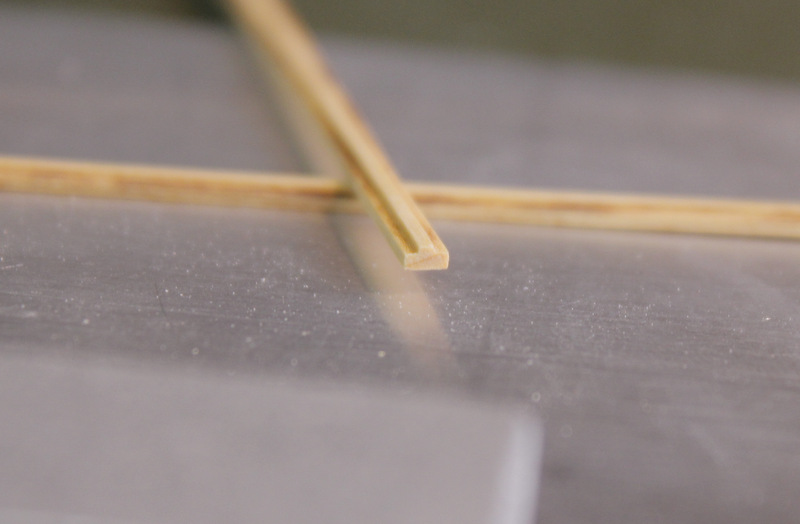

Потом на той же КСке с помощью коретки и не хитрого копира делаем в рейках прорези ( вот тут бы и хорошо бы еслибы у меня была планка ,а уж потом распускать её на рейки и делать выборки ). Получаем такие вот интересные реечки . Кстати таким же простейшим образом очень легко можно делать рустерные решётки с шагом 0.5мм.
Делаем мы всё это для того, что бы потом не сверлить ни каких отверстий и не мучиться с имитацией выборок под шкив. А в моём случае половину заготовок делал под настоящие шкивы .

[romanserf]

Дальше склеиваем эти две рейки . Сразу оставляя нужное нам отверстие ( я просто вставил проволоку , А под настоящие шкивы железяку 1.4мм.). Таким образом мы уже получили готовые отверстия для верёвок и паз под них же . Ну и режем эту рейку , получая нужную нам длину блока .

[romanserf]

Дальше много фоток приспособы
Кому чего будет не понятно , спрашивайте .
Из металла достаточно сделать две детали : основную площадку и основание с осью . Всё остальное можно и из дерева . Я просто сразу заморочился потому , что блоков надо будет ещё много всяких разных и хочется чтобы приспособы хватило на долго и не было люфтов на оси .
В общем основная площадка с отверстием , основание с осью , площадка для регулировки радиуса , регулируемый упор для блока , и прижим .
И всё в сборе .

[romanserf]

Зажимаем заготовку , обрабатываем боковые кромки , потом плоскости и порядок

[romanserf]

Ну вот под кипы ( кажется ) нужна бы фреза конечно , но тоже нету , так что прорезал надфилем , зажав блок в той же приспособе .
Как то так

[Михаил Смирнов]

Очень интересно! Чтобы приспособа в качестве шаблона прослужила долго, у цилиндра со шкуркой снизу должно быть металлическое кольцо, равного диаметра или чуть больше.

[romanserf]

Буду рад , если пригодиться

[FreeLander]

Приспособа очень понравилась, Роман, как всегда радуешь новыми интересными деталями и технологиями!
Исключительно в качестве старческого брюзжания и нисколько не умаляя ценности твоих находок, отмечу, что поверхность щеки блока все-таки не совсем правильная, т.к. в идеале она должна быть сферической. Но справедливости ради надо отметить, что при таких размерах это совершенно неважно, гораздо важнее повторяемость и четкость граней, что безусловно присутствует. И в любом случае приспособу можно смело использовать для формирования округлого профиля блоков любых размеров.

[AlexTD]

Круто! Я предполагал другой подход. И, таки, из самшита.

А я в точности как у Дмитрия делал, но нашла коса на камень - нету у меня такой тоненькой фрезы, чтобы прорезь под шкивы проточить. А вот "Штуку" подвыточить можно попробовать...Надо подумать из чего. Тут как у Матроскина: из чего-нибудь ненужного. Но сначала надо это "ненужное" купить...

А как тут у вас можно поблагодарить? ...Все, уже нашел, спасибо!

Вобщем, Роман, классная приспособа! Мне очень понравилась, надо будет обдумать. А КСку я себе уже в план впишу...

[romanserf]

Спасибо , Пётр ! Сферической сделать не сложно - можно пройтись плоскость зажав заготовку вертикально и потом лишь слегка подшкурить на мягкой губке ( чуть - чуть ) .Завтра попробую устранить и этот косяк

[romanserf]

Круто! Я предполагал другой подход.

Спасибо , Саша ! А чего ты паришься ? У тебя же фрезер есть , и хорошие блоки у тебя вышли ! А приспособу из любых алюминиевых железяк можно сделать . В принципе очень полезная вещь для всяких радиусов .

[romanserf]

Чтобы приспособа в качестве шаблона прослужила долго, у цилиндра со шкуркой снизу должно быть металлическое кольцо, равного диаметра или чуть больше.

Это совсем не обязательно . Основание толстое , а цилиндр со шкуркой поднят достаточно высоко , так что даже если я буду постоянно подшкуривать основание ни чего страшного не случиться . Чем больше подшкурю тем меньше можно будет сделать радиус

[ССП]

Роман, ты молодец. Спасибо за идею, очень плодотворная.
Один только момент хотел уточнить - заготовка выставляется по центру приспособы на глаз?
