HALIFAX (Constructo) Блоки

#1 Сообщение romanserf » Пт мар 29, 2013 21:21

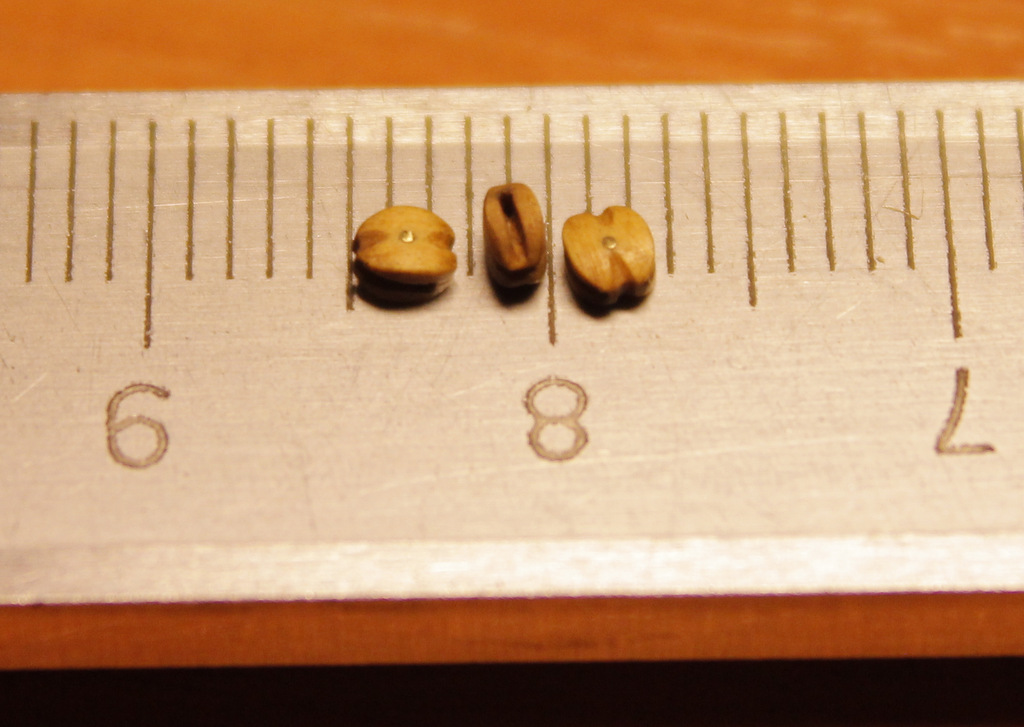

Это итог данной темы об изготовлении блоков . Читаем вниательно :)
День - какой не помню..
Типоразмер - не знаю ..
Вертикальный фрезер - нету ..
Фрезы для блоков - не имею и делать не умею ...
Ну и фигли тогда делать !!!???? Блоки то нужны !!!!
Мозговой штурм .

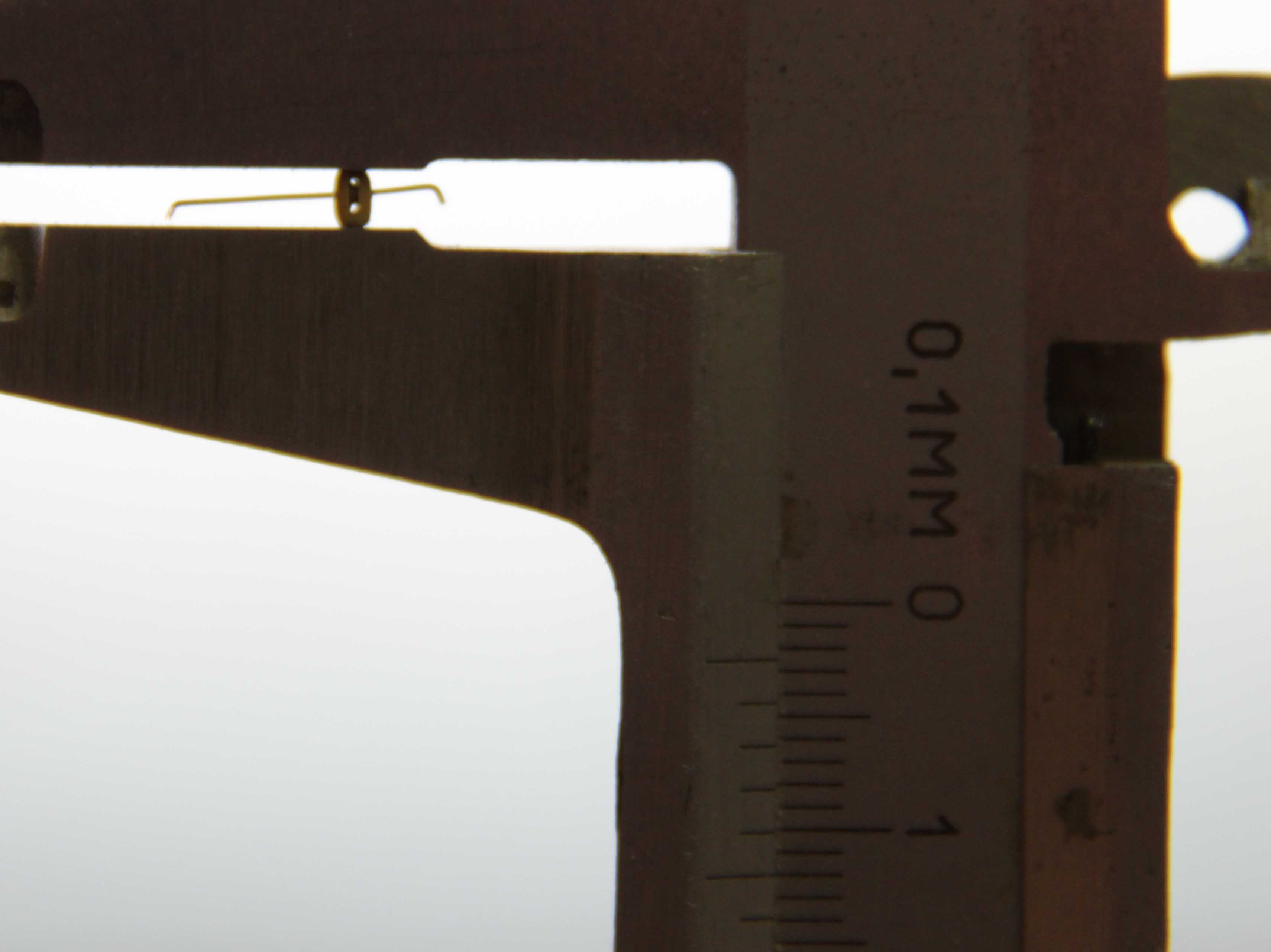

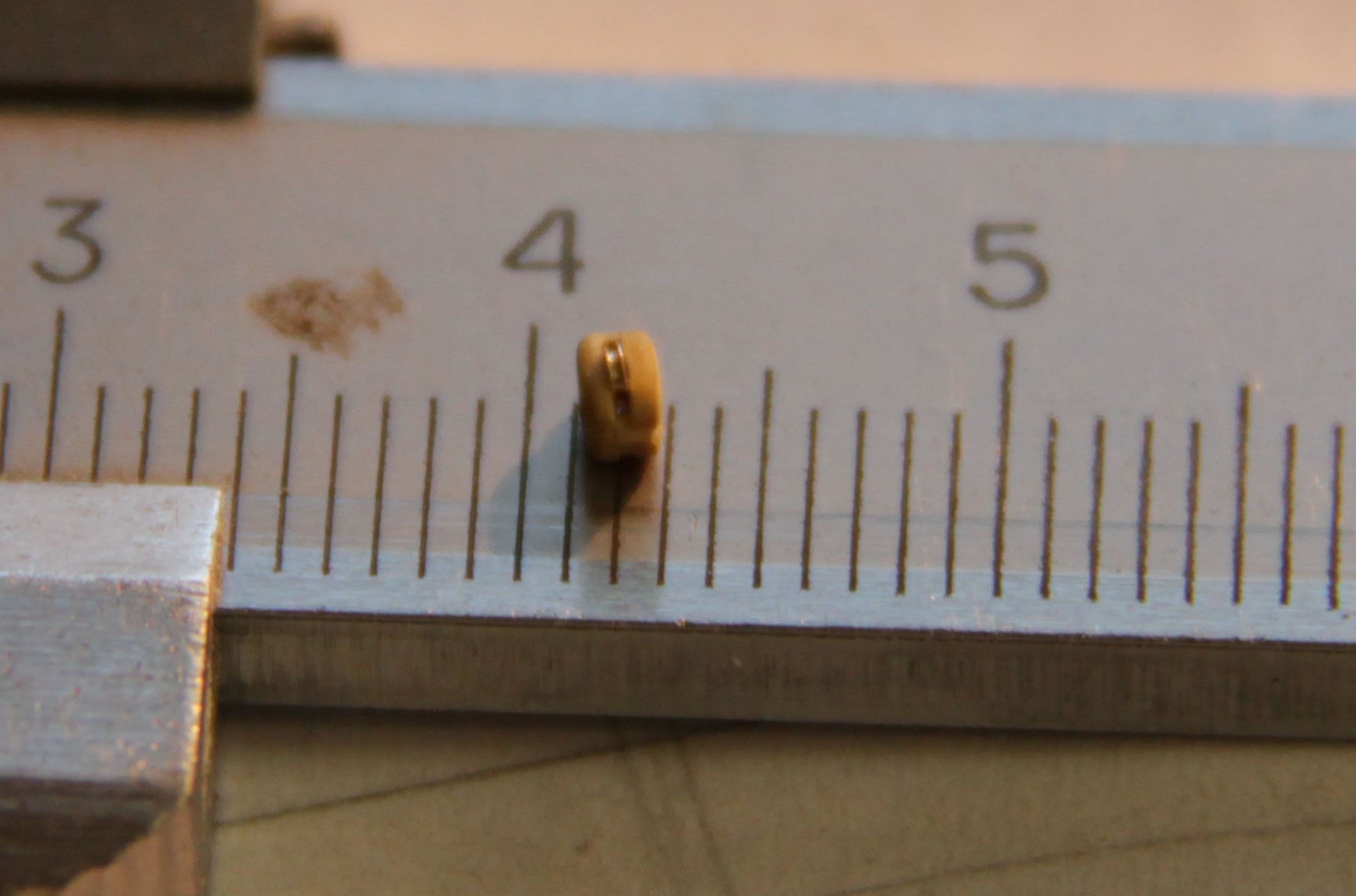

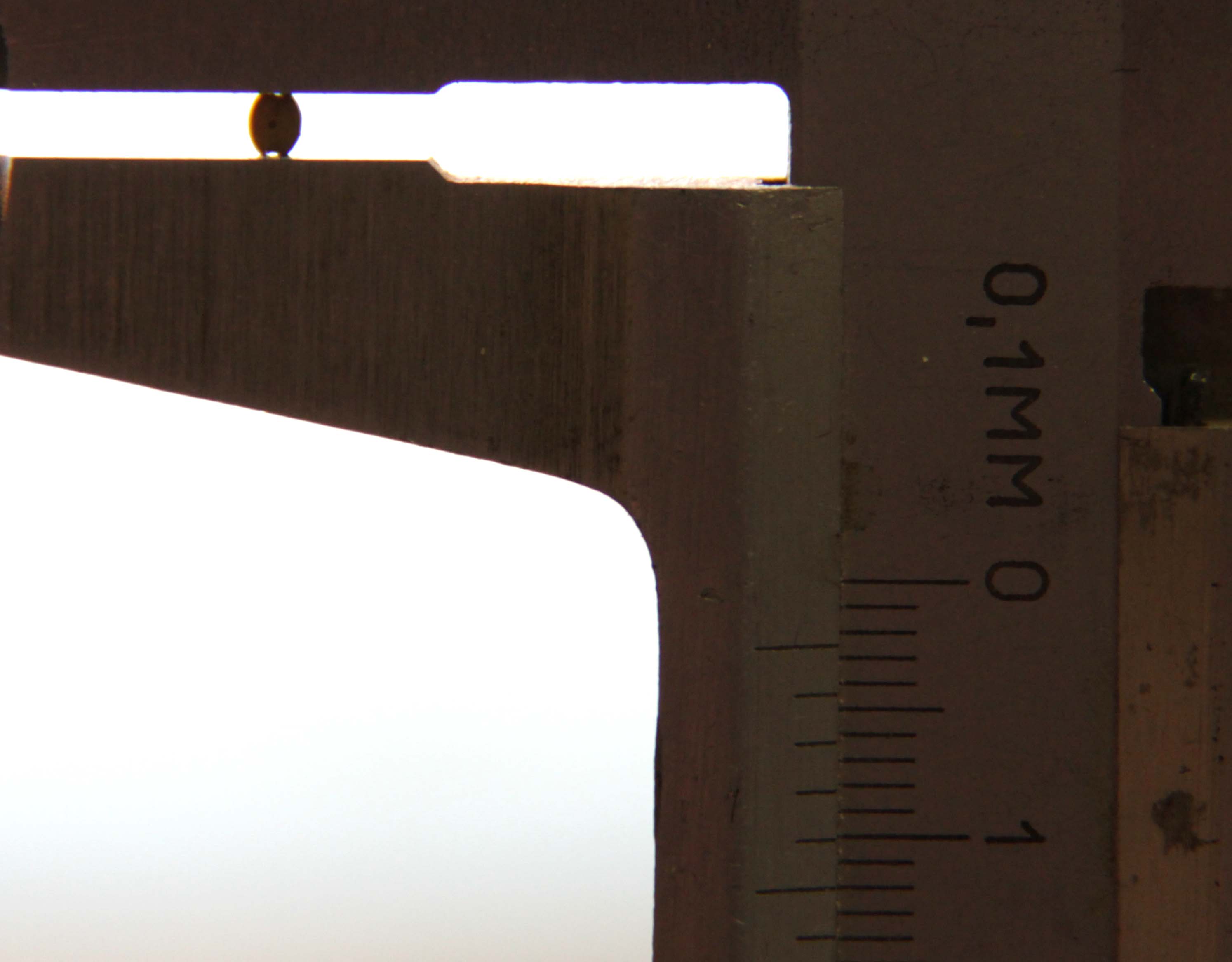

Берём КС-ку ( правда мою , навороченную- с подъёмом диска и кореткой) , сверлильную стойку ( правда с координатным столиком ).Вместо разных фрез , в течений часа делаем одну приспособу и ваяем блоки любых типоразмеров , каких только захотим от 20 до 100 ( а это какой размер то ? :roll: ).
В общем наваял 2.5 мм , хотя можно и 2мм сделать :wink:

Аватара пользователя
romanserf
Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 299 раз
Поблагодарили: 280 раз

Re: HALIFAX (Constructo)

#2 Сообщение romanserf » Пт мар 29, 2013 21:27

А !!
Да !!
Не удержался !!
Блок же должен быть рабочий !!

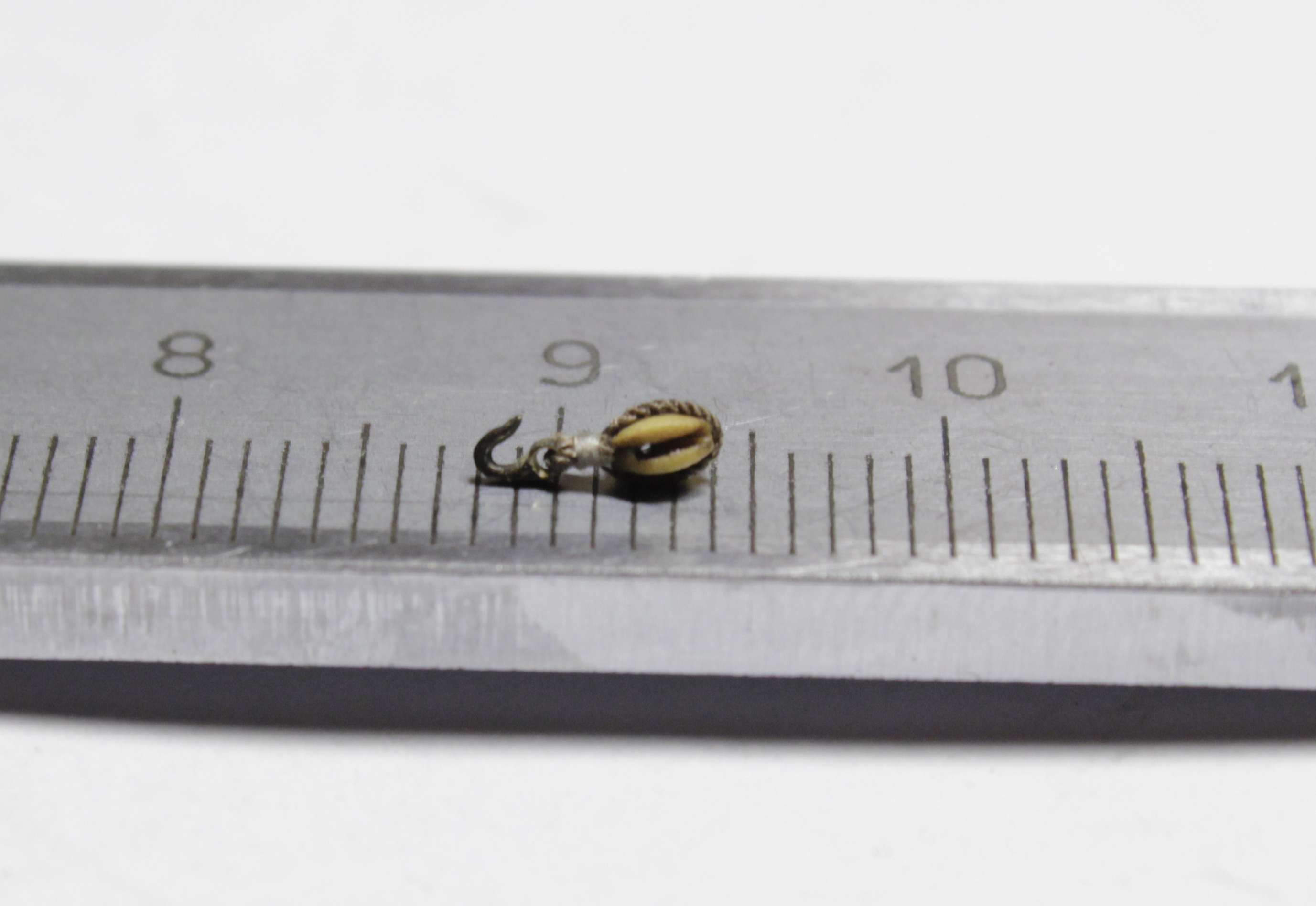

Ну рабочий , так рабочий :wink:
Шкив , блок , ну и собираем до кучи :roll:
Да , да , да ... как там ... излишняя детализация ... везде нужна мера ... ну и т.д. и т.п. ....
НУ ИНТЕРЕСНО ЖЕ !!!
Вложения

Аватара пользователя
Александр Михеев
Сообщения: 1398
Зарегистрирован: Сб янв 24, 2009 15:35
Откуда: Череповец
Благодарил (а): 741 раз
Поблагодарили: 117 раз

Re: HALIFAX (Constructo)

#3 Сообщение Александр Михеев » Сб мар 30, 2013 0:28

"...Чёрт побери! Холмс, ну как!..."

Аватара пользователя
Tnax
Сообщения: 3828
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 145 раз
Поблагодарили: 276 раз

Re: HALIFAX (Constructo)

#4 Сообщение Tnax » Сб мар 30, 2013 1:08

Шкивы стандартно точил, лобзик об токарник?
Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог

AlexTD
Сообщения: 177
Зарегистрирован: Чт мар 07, 2013 15:19
Благодарил (а): 12 раз
Поблагодарили: 16 раз

Re: HALIFAX (Constructo)

#5 Сообщение AlexTD » Сб мар 30, 2013 3:14

Приспособу! Я хочу видеть приспособу!!! :shock:

Ну и с технологией ознакомиться. Я по способу, что у Баранова подсмотрел, делать собирался. Уже все вроде обдумал, нарезал "планочек" и как крепить (фрезер вертикальный есть). Но не знаю как мне фрезу специальную сделать... думал завтра из гвоздя попробовать.

Здоровски получилось... думаю знатоки будут соотношением сторон не очень довольны, но размер! Размер рулит! :D

Аватара пользователя
romanserf
Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 299 раз
Поблагодарили: 280 раз

Re: HALIFAX (Constructo)

#6 Сообщение romanserf » Сб мар 30, 2013 12:31

Александр Михеев писал(а):"...Чёрт побери! Холмс, ну как!..."

Александр , что конкретно ? :D Я вот Вашу ветку смотрю и тоже постоянно задаю себе этот вопрос ! Как Вы всё это так здорово проектируете ( потом же строить всё гораздо легче )? Понимаю , что для этого нужно очень хорошо освоить программу и.... чувствую , что на это мне времени точно не хватит и остаётся только завидовать :(
Tnax писал(а):Шкивы стандартно точил, лобзик об токарник?

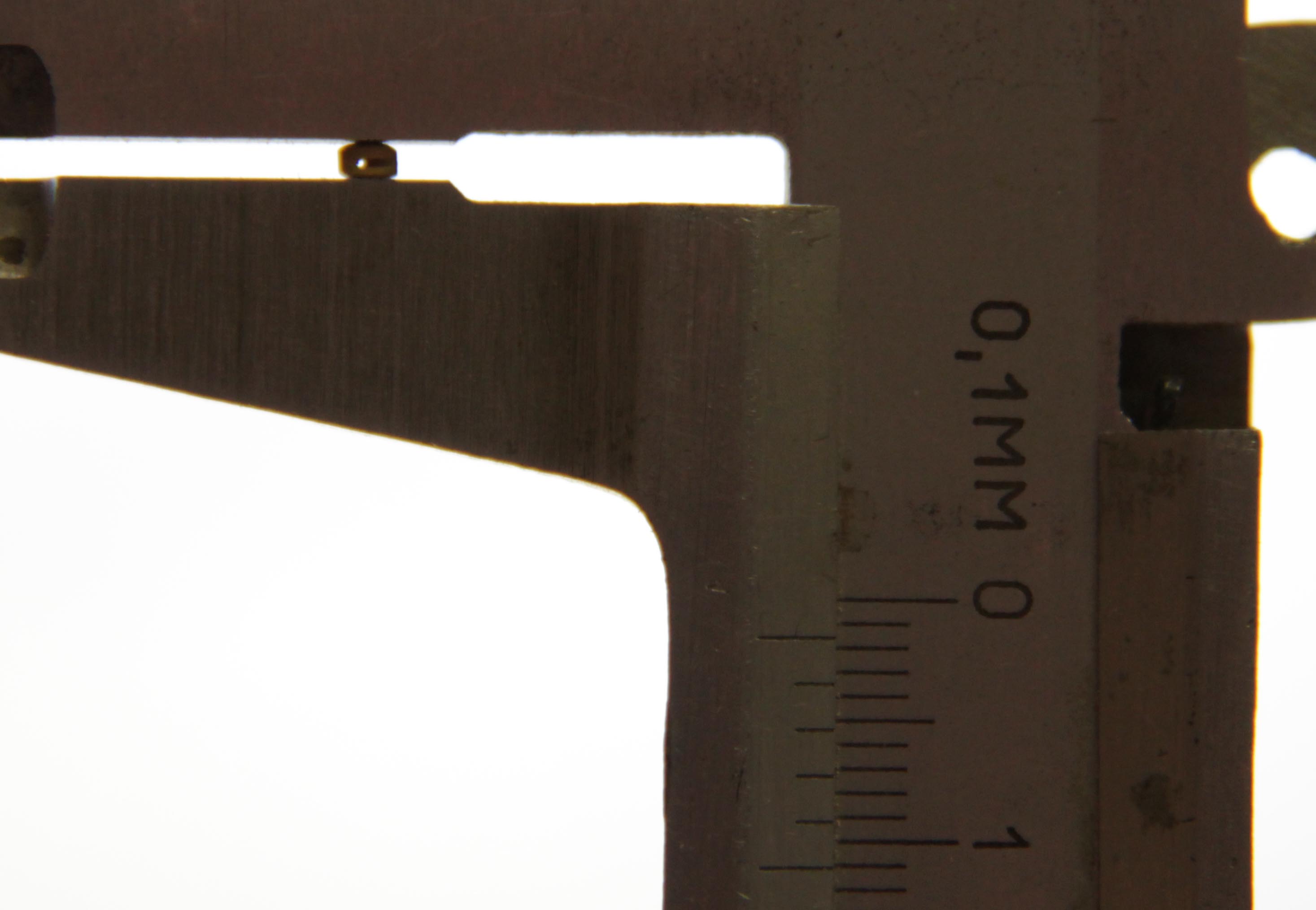

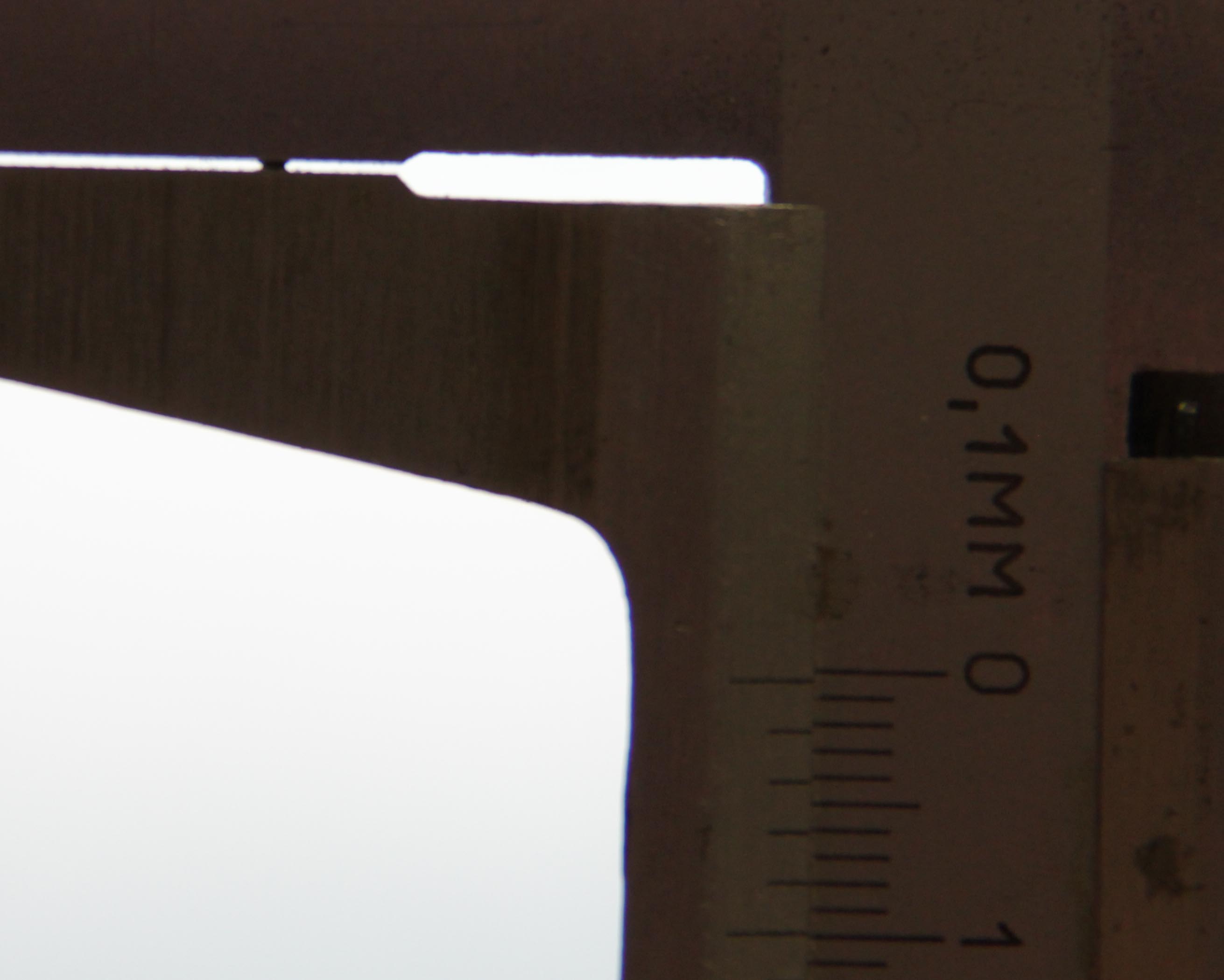

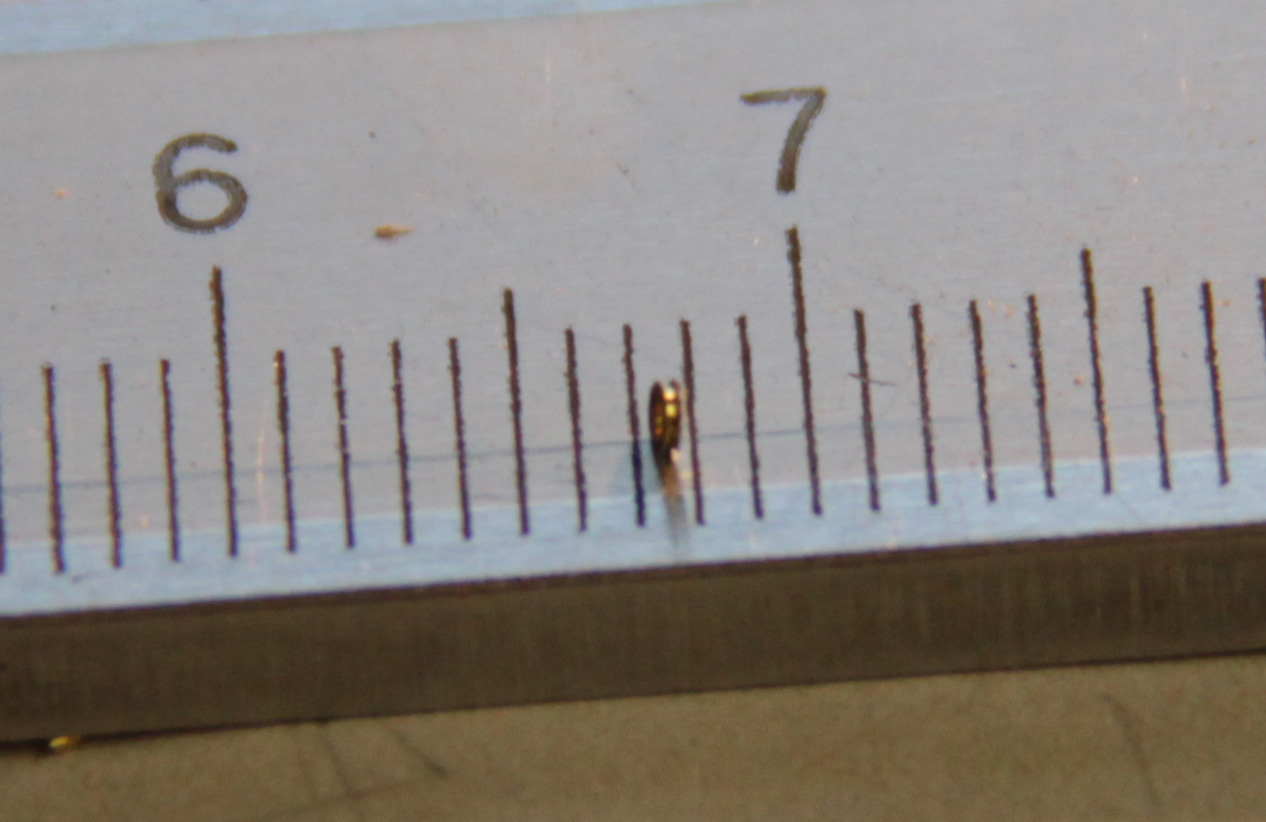

Макс , мне кажется , что шкивы 0.4мм стандартным способом не выточить . Толщина пилки 0.2 мм кажется и оставить бортик 0.1мм боюсь очень тяжело будет . Поэтому шкивы ( сделал только один комплект, на одну пушку 6 шкивов для забавы :lol: )делал почти как коуши - из трубки . Метод описывал выше. Только отверстие надо заранее оловом залить . Потом всё тоже самое - развальцовка. При сверловке потом центр ловить не надо - когда развальцовываешь , он сам получается ( олово более мягкий метал , чем латунь )
AlexTD писал(а):Приспособу! Я хочу видеть приспособу!!! :shock:

Ну и с технологией ознакомиться. Я по способу, что у Баранова подсмотрел, делать собирался.

Саша , постараюсь вечером выложить ( но скорее всего завтра ). Делал всё как то лихорадочно , наскоками . Времени не хватало сильно и куча экспериментов была . На изыскания недели две потратил . И поэтому толком ни чего не отфоткал :( До метода Баранова я не добрался , изучал блок Андрея ( Doctor Evil) по этому вопросу ( его блоки взял за эталон качества). Но думаю что приблизительно везде всё одинаково . Ключевые слова - вертикальный фрезер и куча фрез для разных блоков . Ну и покупать всё это - для меня не подъёмно .
Пошёл другим путём . Что есть блок ? По сути это радиусы ! Поэтому я построил центр :D . Нет , не так . Я построил переменный центр :D - можно получить любой радиус от 1 мм и больше , без каких либо глобальных перенастроек всех испоьзуемых агрегатов . Сам принцип слямзил как всегда у Петра ( он подобным образом стойки для фальконетов закруглял ), только довёл всё это до нужной мне кондиции , что бы решить поставленную задачу.
AlexTD писал(а):... думаю знатоки будут соотношением сторон не очень довольны, но размер! Размер рулит! :D
На самом деле соотношения правильные ... ну почти правильные ..Добренко давал эти размеры .
Длина блока : на ширину блока = 1,17
И наоборот:
Ширина блока разделить на его длину равняется 0,83
Толщина блока = 0,55 длины
Так вот , я провалил только толщину блока . На одну десятку толще вышли - не рассчитал припуск на подшкуровку , думал больше снимется .

AlexTD
Сообщения: 177
Зарегистрирован: Чт мар 07, 2013 15:19
Благодарил (а): 12 раз
Поблагодарили: 16 раз

Re: HALIFAX (Constructo)

#7 Сообщение AlexTD » Сб мар 30, 2013 13:23

Роман, признаться, я от блоков в тихом восторге! И уверенности мне прибавилось: раз лыжня есть – значит, можно пройти!

Очень интригующе ты про переменный центр рассказываешь. Могу только представить, что ты наклоном пилы Кски его реализуешь, но это только мои догадки (Я тут пока новенький, пойду осматриваться, спасибо за наводку 8) ) А на Кску я пока только облизываюсь...

Вчера пытался от массива отделить пару планок для пробы. И сверлил и ручной пилой – вобщем отодрал. И все равно промахнулся и для моей микопилки (230 проксоновская) оно слишком толсто оказалось. :lol:

Жду с нетерпением подробностей по блокам... :D

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11796
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1052 раза
Поблагодарили: 604 раза
Контактная информация:

Re: HALIFAX (Constructo)

#8 Сообщение FreeLander » Сб мар 30, 2013 14:31

romanserf писал(а): Сам принцип слямзил как всегда у Петра ( он подобным образом стойки для фальконетов закруглял )
Всё гениальное изобретено и украдено задолго до нас :) Я этот способ подсмотрел в галерее Нилова, он кстати именно блоки и делал таким макаром. Я это приспособил под изготовление уток.
Роман, будет интересно посмотреть на твою модификацию. Уверен, что это будет интересно.
С уважением, Пётр
Мой блог

Аватара пользователя
romanserf
Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 299 раз
Поблагодарили: 280 раз

Re: HALIFAX (Constructo)

#9 Сообщение romanserf » Сб мар 30, 2013 21:26

Сорри ,господа , но отчёт о процессе и приспособе только завтра будет - фотик был занят .
Сегодня только краткий отчёт .
Рыболовные крючки давно доделал , хотел попробовать рыбок декоративных в аквариуме половить , но не дали :lol:

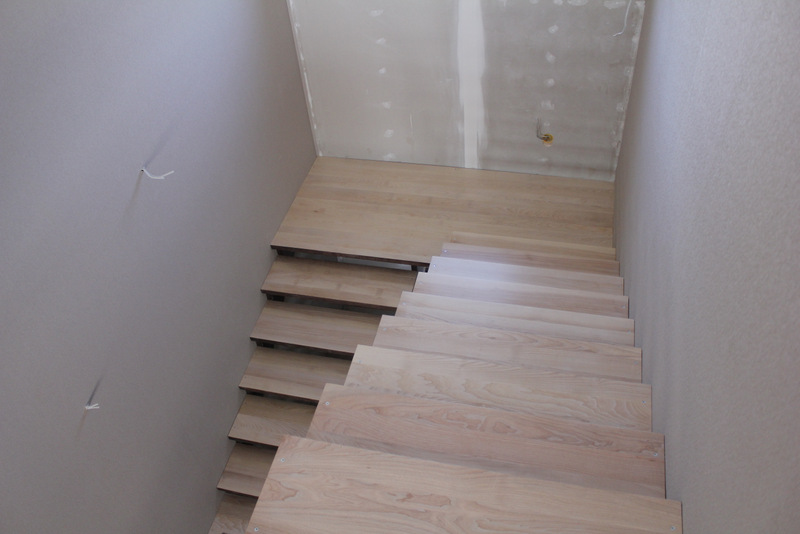

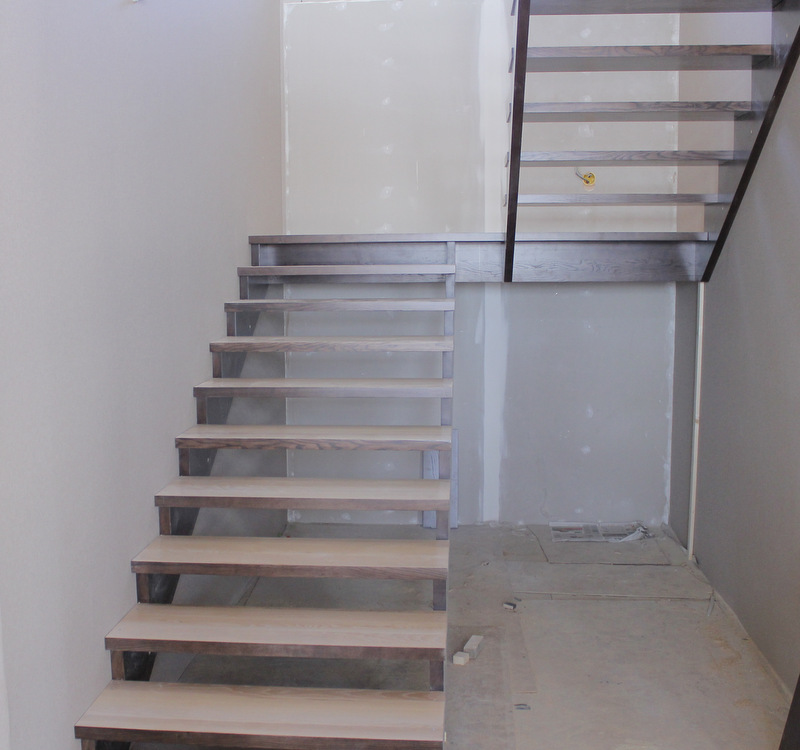

Потом хотелось плотно заняться блоками , но ... пришлось построить пару трапов в масштабе 1 к 1 :lol:
Работа ..работа .. работа ...Поэтому процесс был сильно растянут :(
Вложения

Аватара пользователя
romanserf
Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 299 раз
Поблагодарили: 280 раз

Re: HALIFAX (Constructo)

#10 Сообщение romanserf » Сб мар 30, 2013 21:29

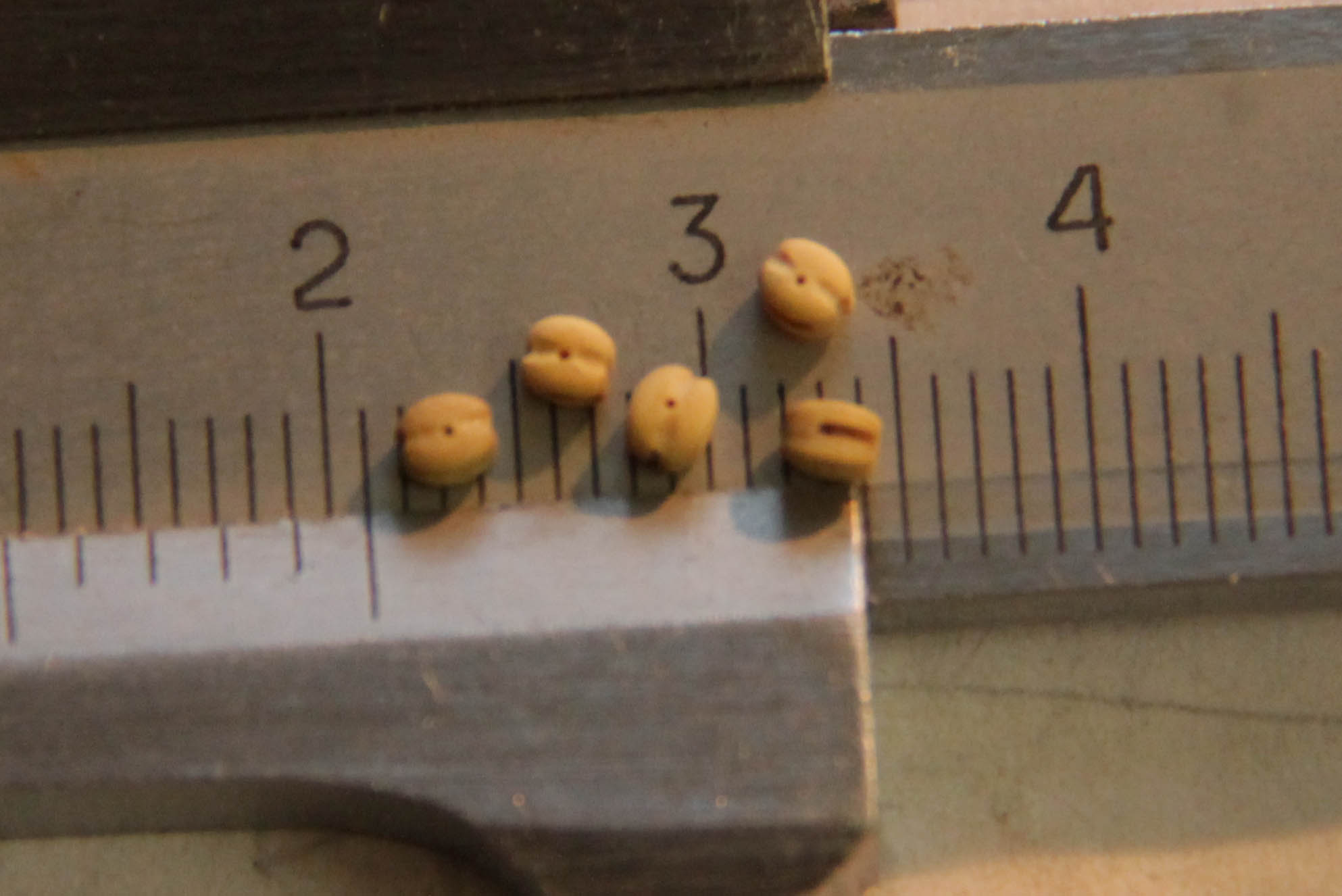

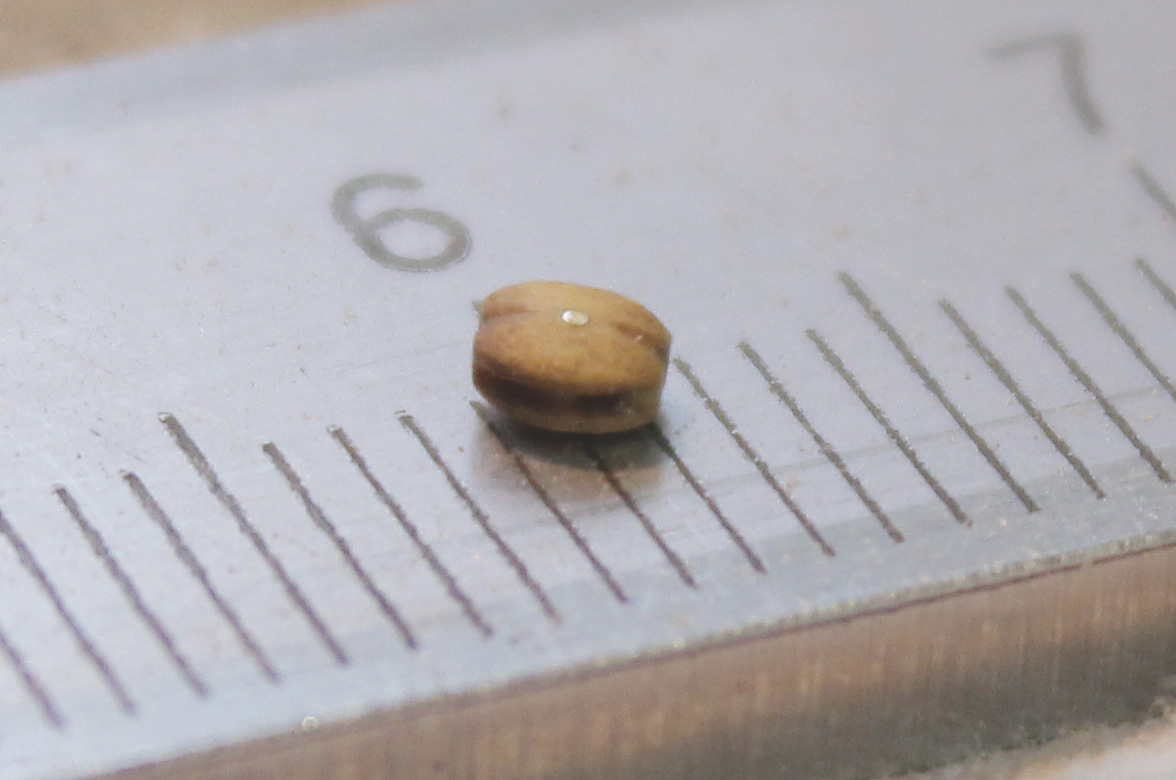

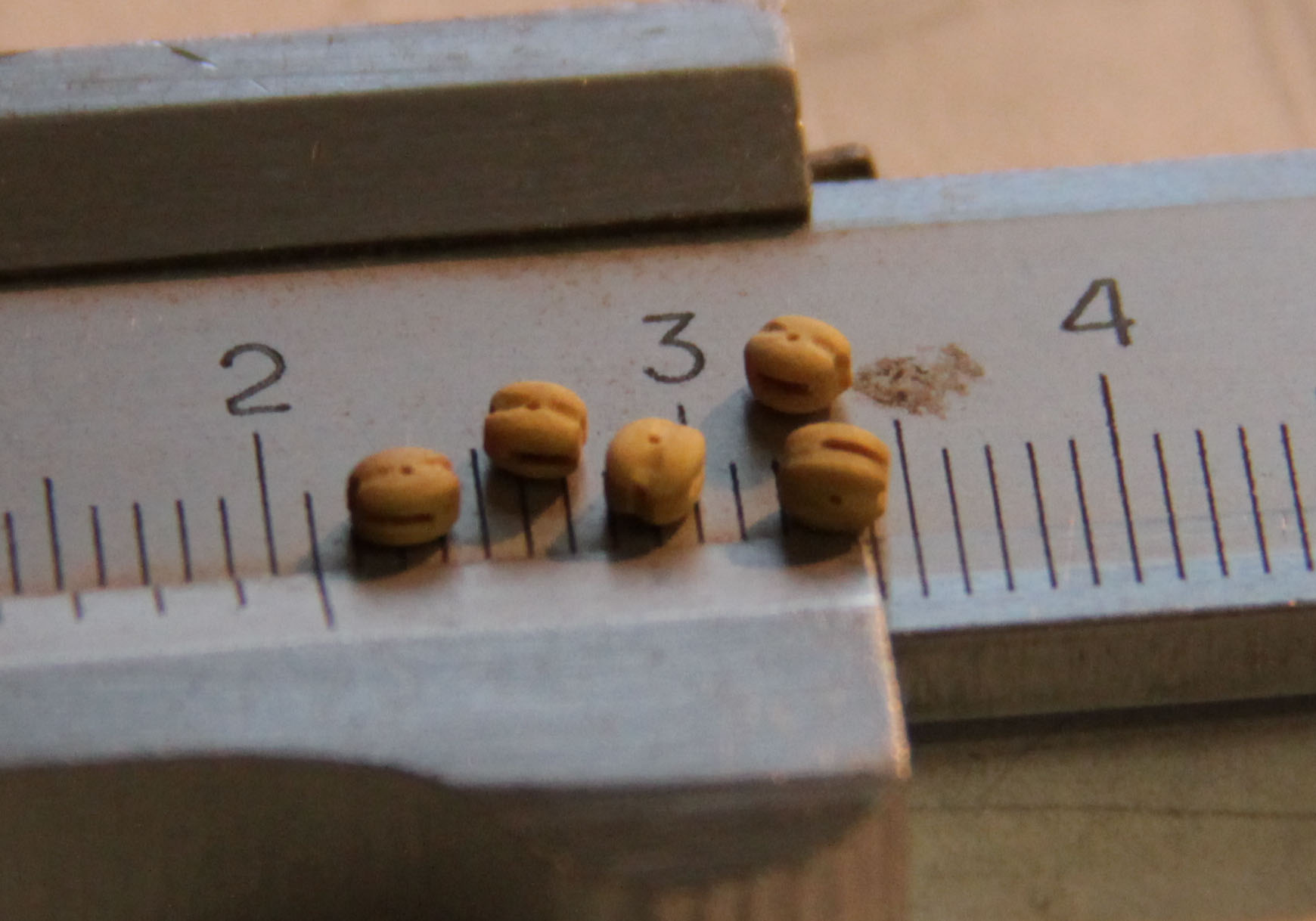

И финальная версия блоков . На этом думаю остановиться . Полностью исключил ручную вышкуровку , все плоскости только на приспособе . Так вроде бы совсем не плохо .
Вложения

AlexTD
Сообщения: 177
Зарегистрирован: Чт мар 07, 2013 15:19
Благодарил (а): 12 раз
Поблагодарили: 16 раз

Re: HALIFAX (Constructo)

#11 Сообщение AlexTD » Вс мар 31, 2013 20:14

Все, Ром, не могу, ща у меня будет нервный срыв! Уже два дня мучаюсь...

Очень хочу знать, как ты пропил под шкив имитировал. Да еще и с таким ровным краем возле отверстия! :shock: Шайтан арба!

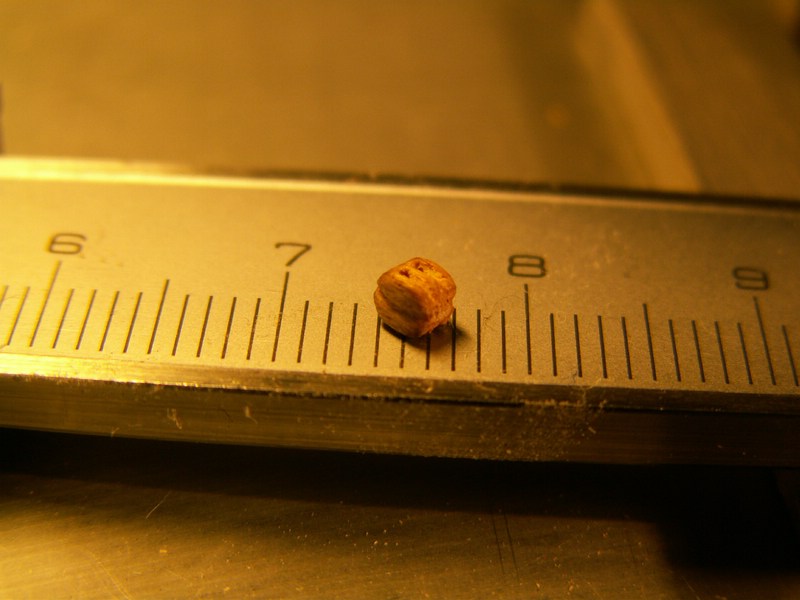

У меня пока только так вышло:
Но технологию почти вдоль и поперек! Есть у меня подозрение, что не годится она для маленьких (зачеркнуто) для очень маленьких блочков... а вот для крупных самое оно... мне бы еще пропил под шкивы имитировать...

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11796
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1052 раза
Поблагодарили: 604 раза
Контактная информация:

Re: HALIFAX (Constructo)

#12 Сообщение FreeLander » Вс мар 31, 2013 20:23

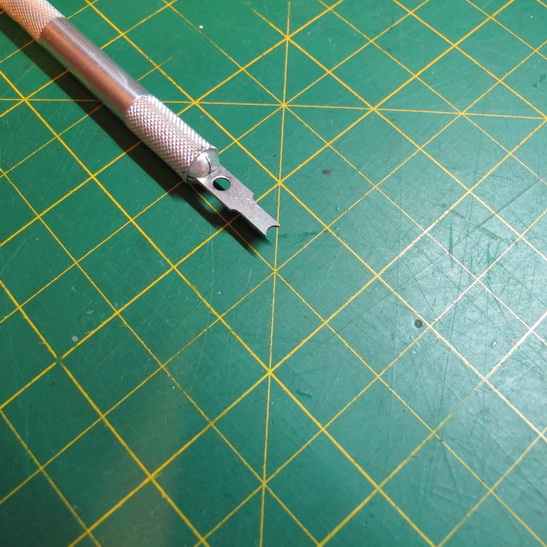

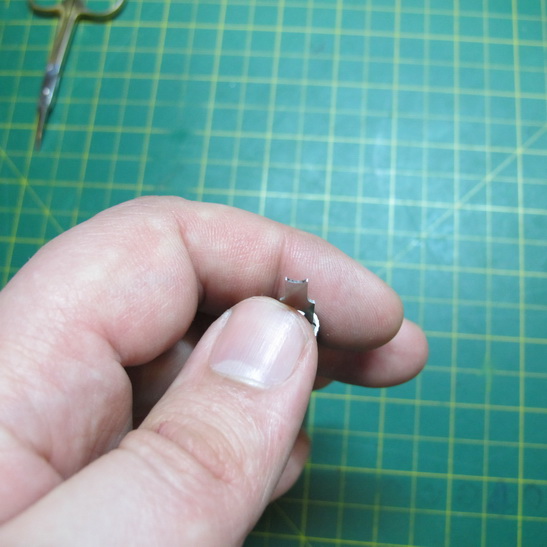

Шкивы очень качественно имитируются вот такой штукой:
Дмитрий Шевелев как-то показывал.
С уважением, Пётр
Мой блог

Аватара пользователя
romanserf
Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 299 раз
Поблагодарили: 280 раз

Re: HALIFAX (Constructo)

#13 Сообщение romanserf » Вс мар 31, 2013 21:24

Здесь я уже , здесь . Только с работы пришёл . Ща всё расскажу и покажу , только фотки быстренько обработаю .
Пётр , не люблю я эти имитации и ковыряние тоже не люблю , привык всё на станках делать :(
А где можно посмотреть 2.5 мм блоки Дмитрия , как там сделано ?

Аватара пользователя
romanserf
Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 299 раз
Поблагодарили: 280 раз

Re: HALIFAX (Constructo)

#14 Сообщение romanserf » Вс мар 31, 2013 21:28

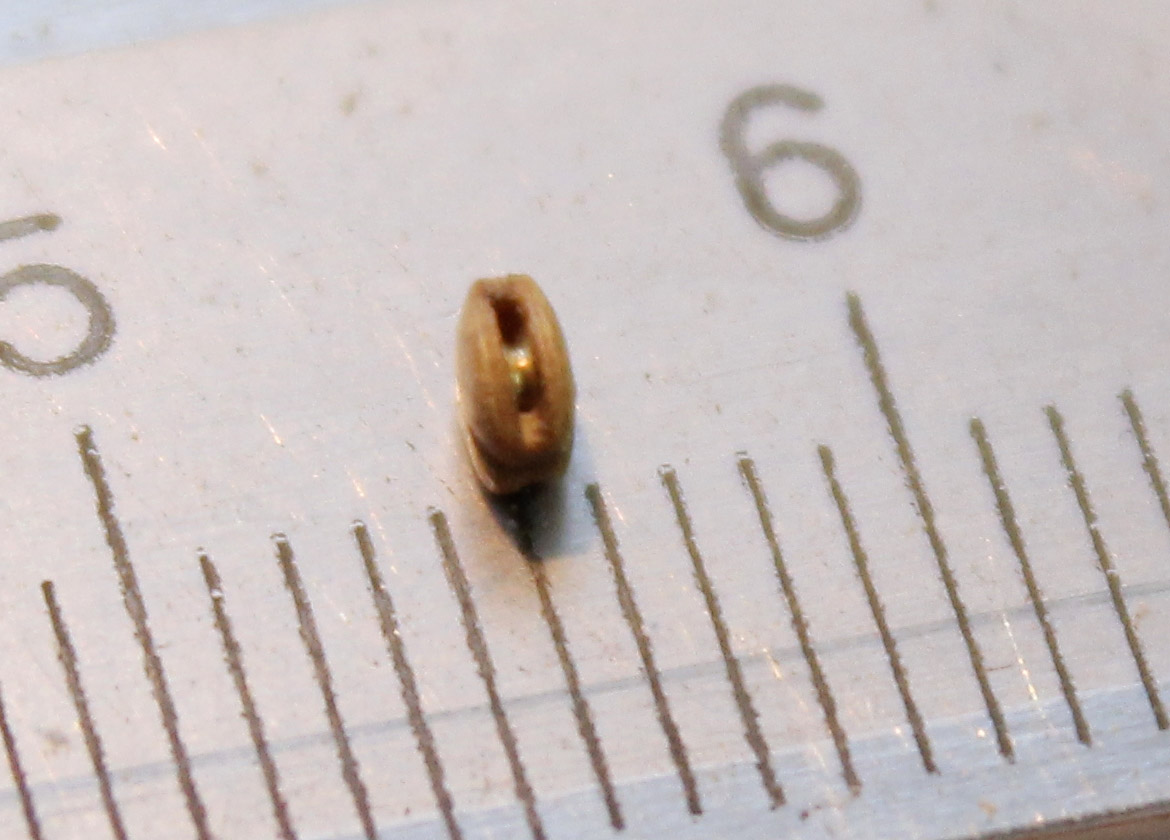

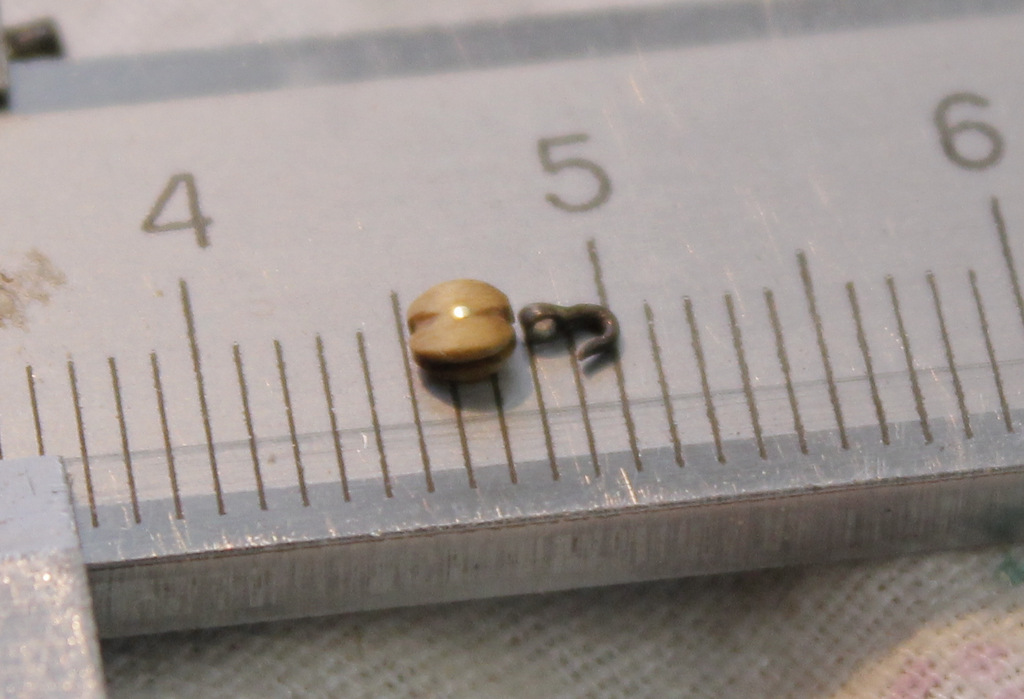

Это пока так ....пока фотки мучаю :D Что бы не скучать :wink:
Вложения

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11796
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1052 раза
Поблагодарили: 604 раза
Контактная информация:

Re: HALIFAX (Constructo)

#15 Сообщение FreeLander » Вс мар 31, 2013 21:33

Про блоки тут: http://www.shipmodeling.ru/phpbb/viewto ... 05#p115884
Где-то (может и там) он писал, что совсем маленькие блоки режет вручную.
С уважением, Пётр
Мой блог
