Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение Alex210363 » Сб мар 26, 2016 11:11

Уж апрель стучит в окно, а императора все нет и нет. Дмитрий когда порадуете новым отчетом? Заждались больно. С уважением.
Делай, что должно быть, а там, что будет.
Alex210363

Сообщения: 523
Зарегистрирован: Сб сен 11, 2010 21:32
Откуда: Москва
Благодарил (а): 17 раз.
Поблагодарили: 15 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение Dmitry Shevelev » Сб мар 26, 2016 15:52

Терпение коллеги! Скоро будет продолжение.
Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник

Сообщения: 2562
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 25 раз.
Поблагодарили: 810 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение Oleg-K » Вс мар 27, 2016 20:25

Дмитрий,чем вызвано решение делать монолитную обшивку? на более ранних моделях у вас просто обалденная расшивка досок была,а тут как бы не ваш стиль.
Аватара пользователя
Oleg-K

Сообщения: 498
Зарегистрирован: Вс окт 30, 2011 16:46
Благодарил (а): 7 раз.
Поблагодарили: 19 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение Dmitry Shevelev » Вс мар 27, 2016 21:01

Желанием заказчика. Цель сделать копию музейной модели где именно такая обшивка бортов. Днище будет обшито тоже немасштабными планками шириной 13 - 15 мм.
Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник

Сообщения: 2562
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 25 раз.
Поблагодарили: 810 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение serapis » Вс мар 27, 2016 21:18

Dmitry Shevelev писал(а):Желанием заказчика. Цель сделать копию музейной модели где именно такая обшивка бортов. Днище будет обшито тоже немасштабными планками шириной 13 - 15 мм.

Дмитрий вечер добрый, а вот это ну прям очень хочется увидеть.
Аватара пользователя
serapis

Сообщения: 312
Зарегистрирован: Ср янв 25, 2012 12:03
Откуда: Донецкая обл. г. Константиновка
Благодарил (а): 23 раз.
Поблагодарили: 19 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение Dmitry Shevelev » Чт июн 02, 2016 21:21

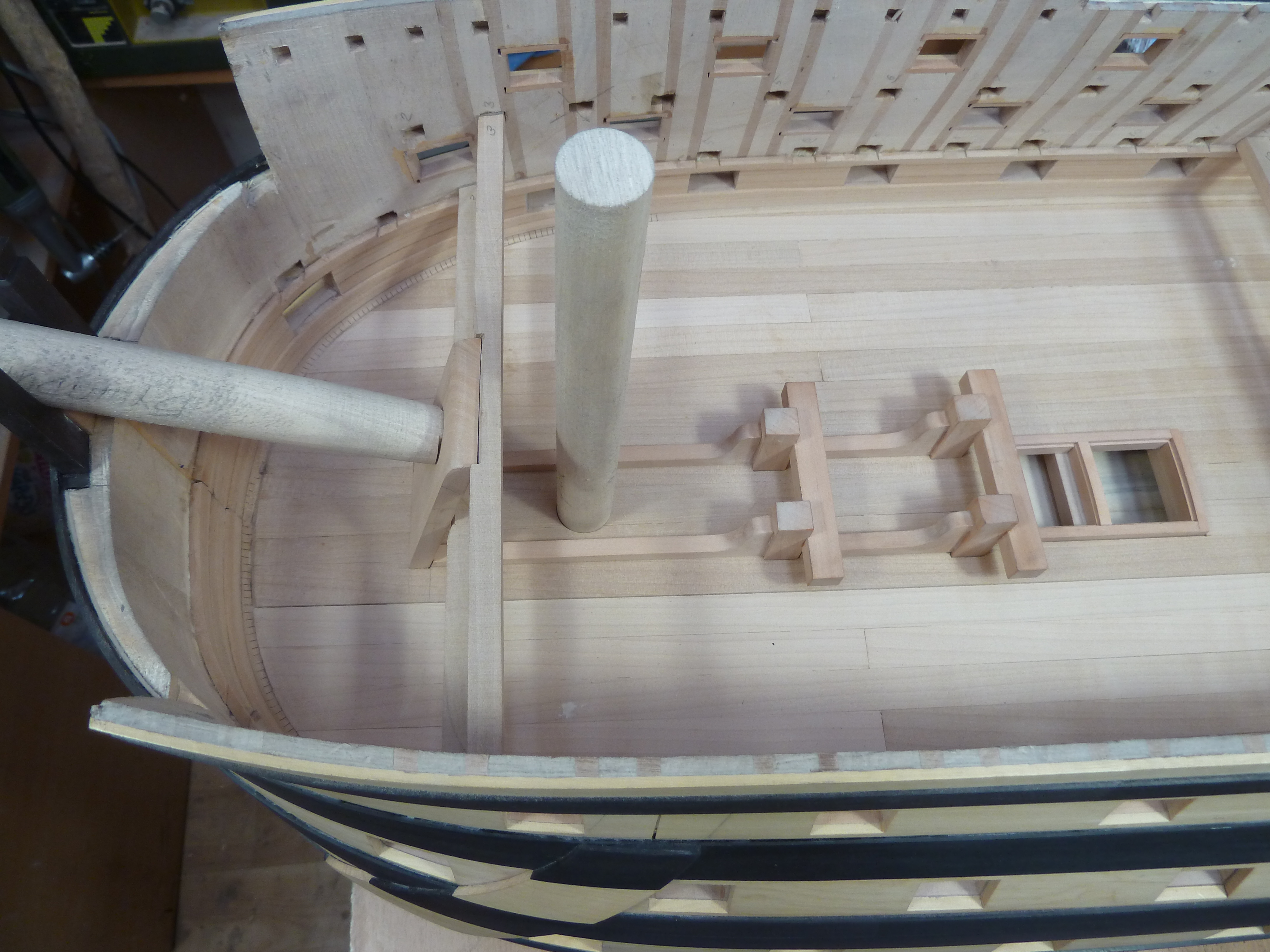

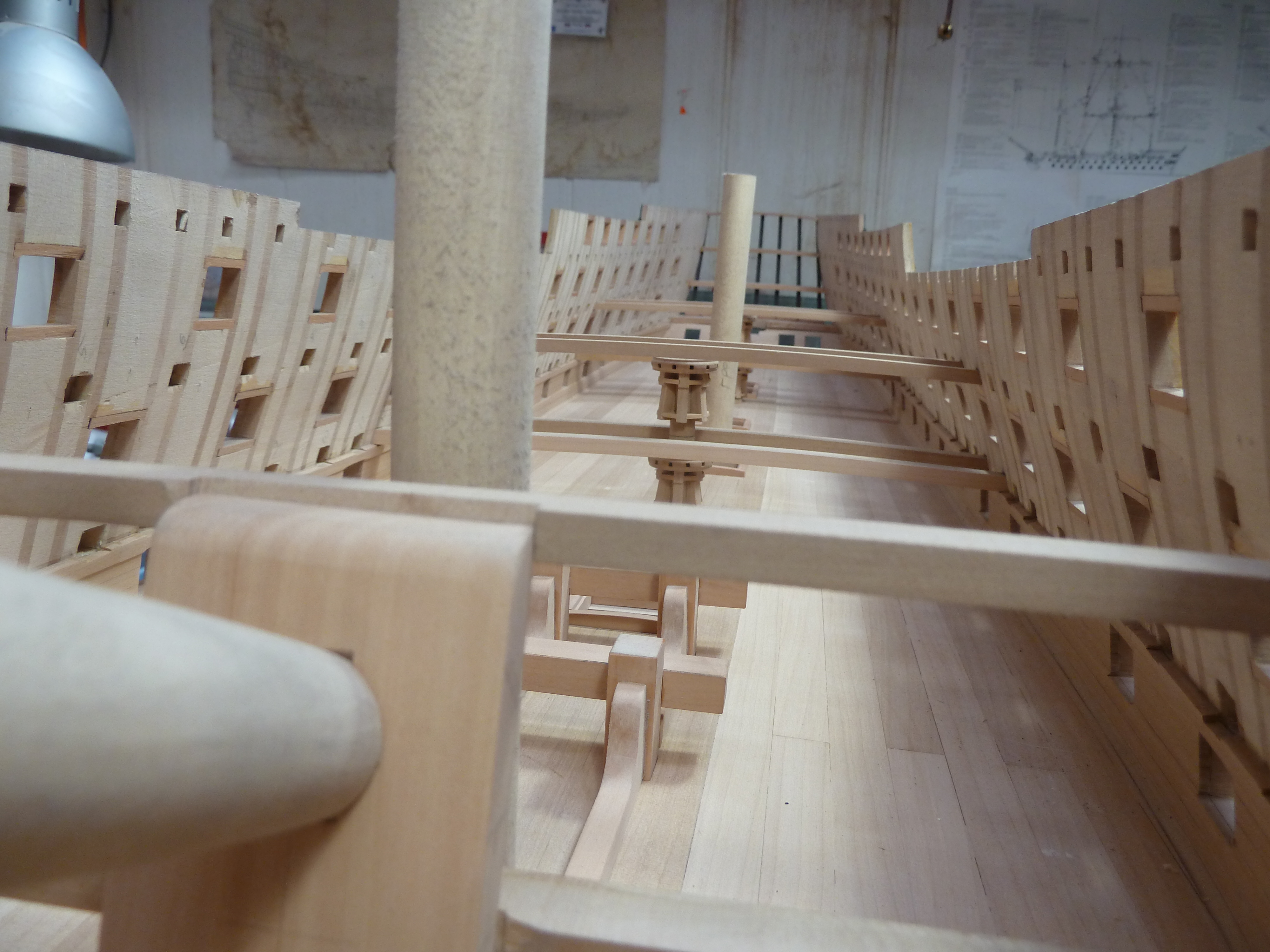

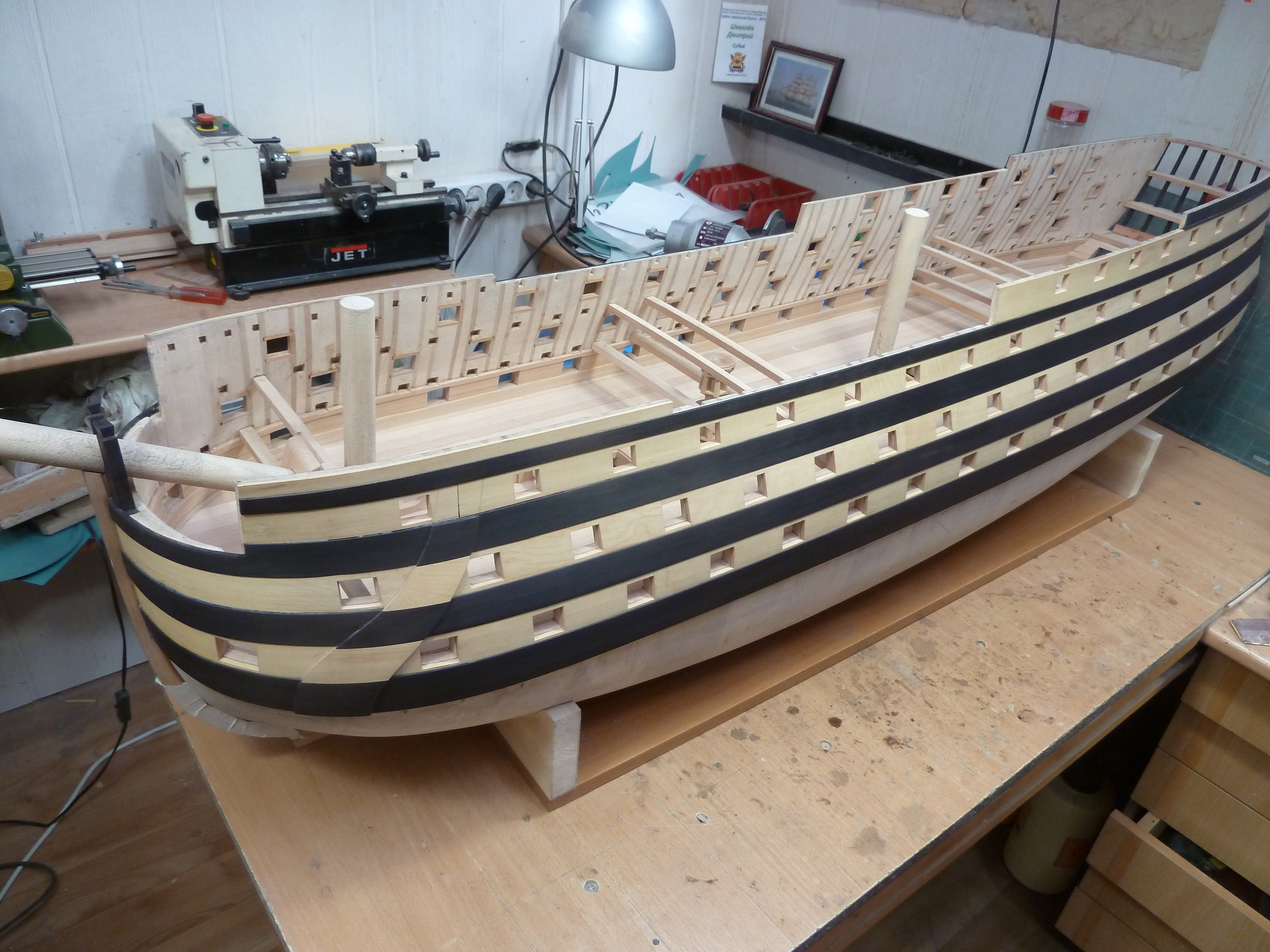

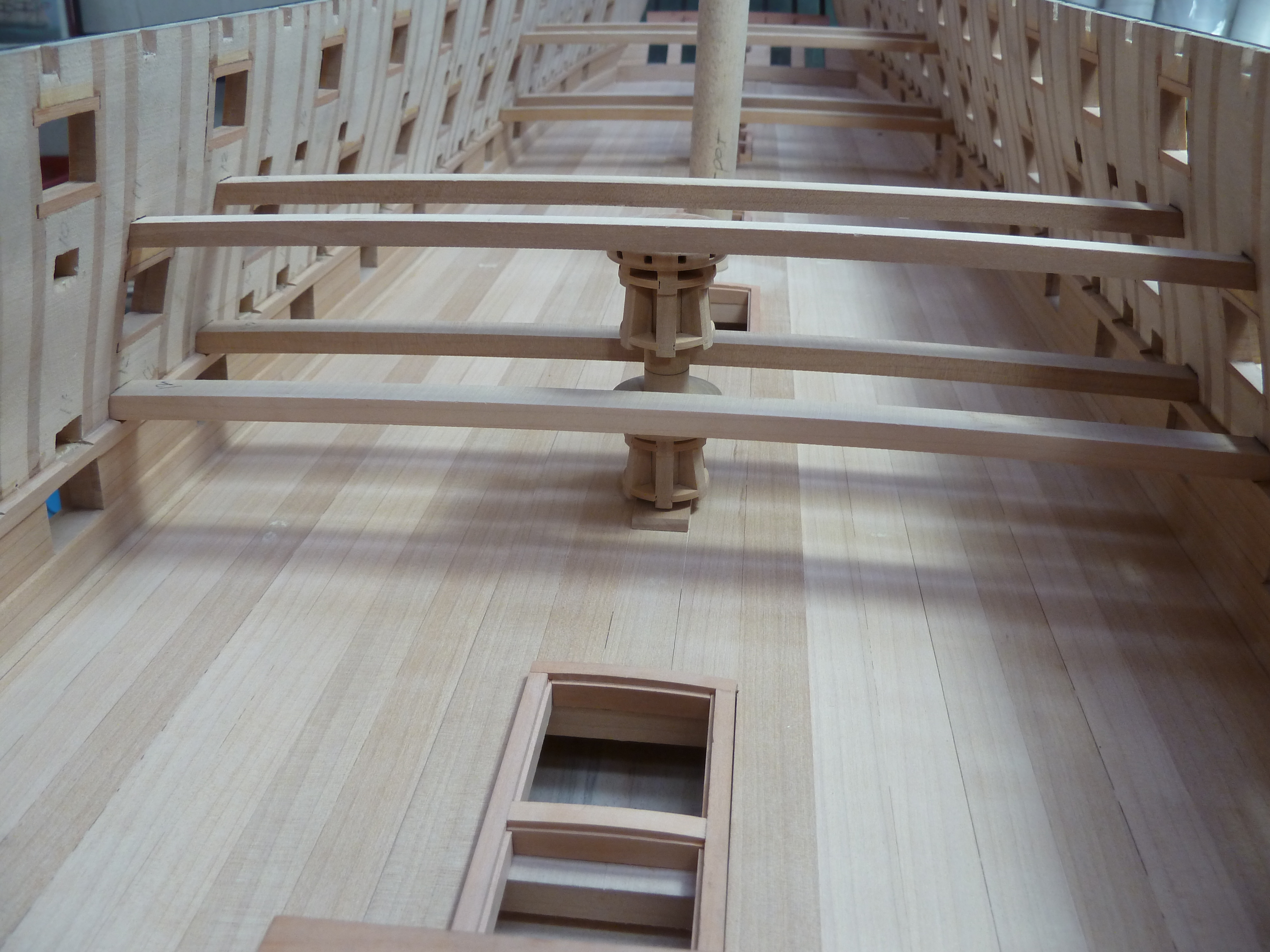

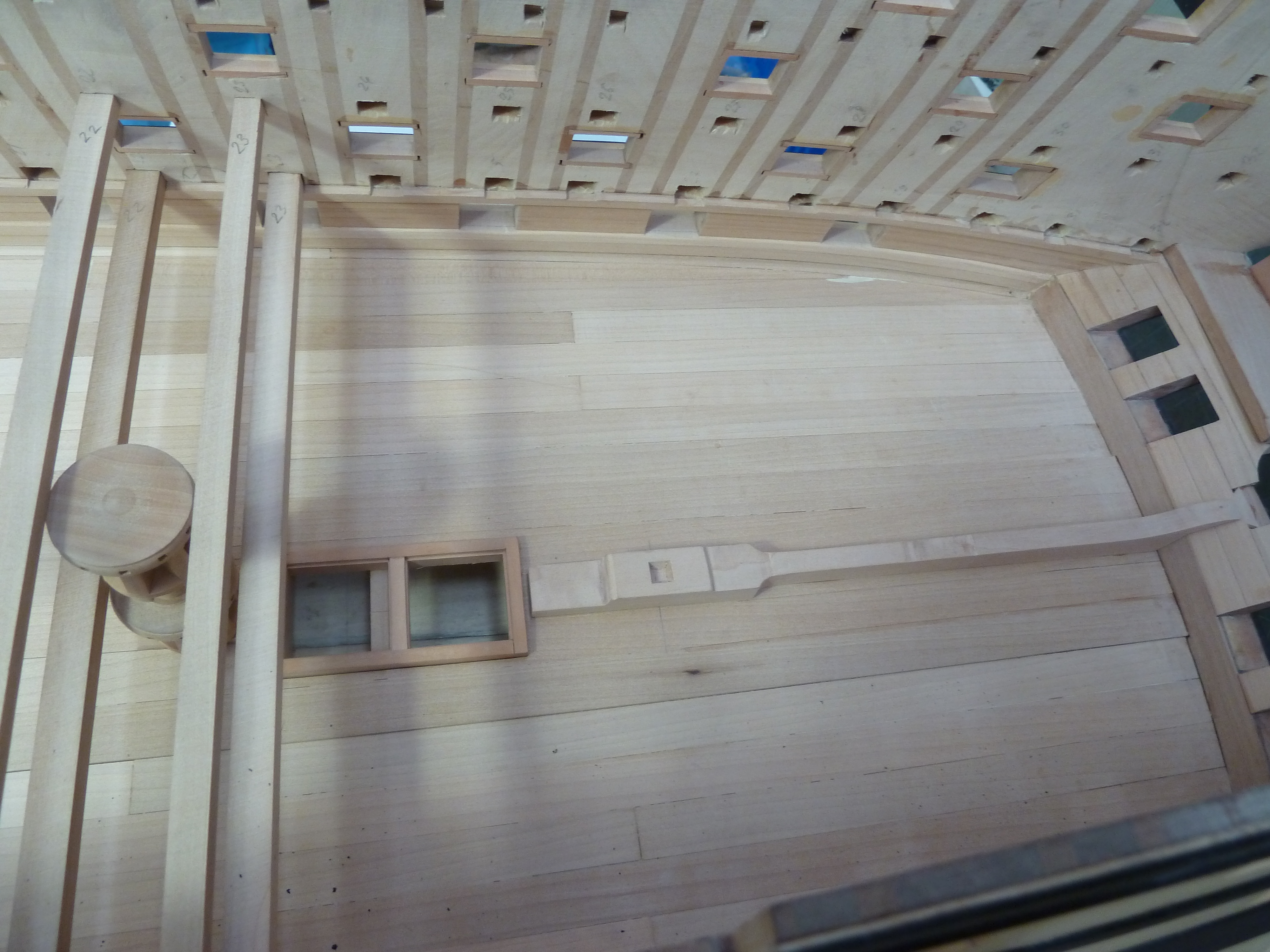

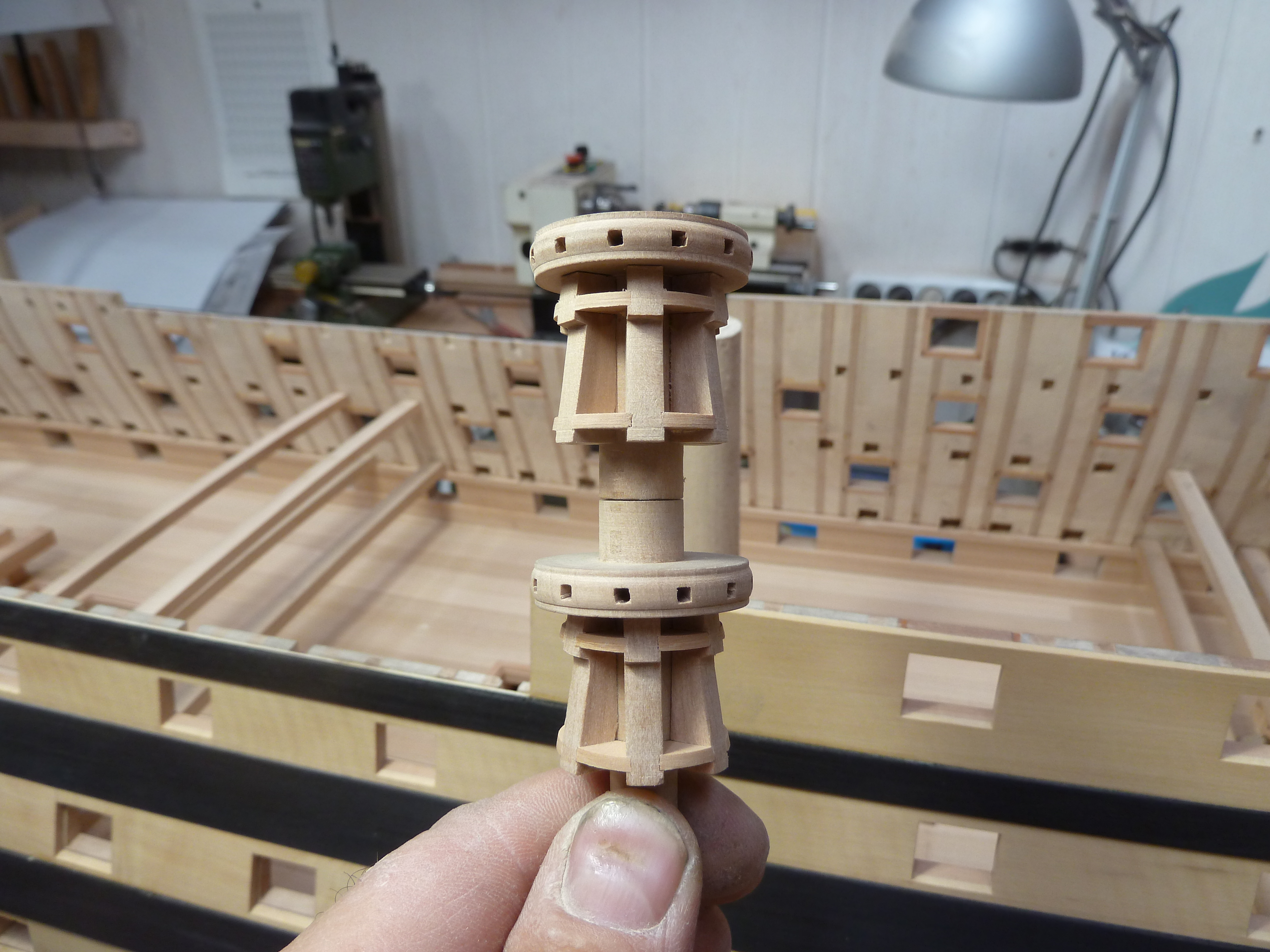

Продолжение работы. Настелил палубу гондека и сделал все оборудование. Над ней будет еще 3 палубы без настила, то есть бимсы, кницы, карлингсы и тому подобное. Так что все это будет с трудом просматриваться. Поэтому и настил и все остальное сделал по согласованию с заказчиком несколько упрощенное.
Вложения
Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник

Сообщения: 2562
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 25 раз.
Поблагодарили: 810 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение Станислав Кушнир » Чт июн 02, 2016 21:32

Здорово Дима. А рангоутное дерево временное или рангоута не будет?
На стапеле модель HMS Prince 1670 от Constructohttp://gallery.shipmodeling.ru/main.php?g2_itemId=91561, "Corsair" от OcCre готов без парусов, S.Felipe Китай http://serikoff.ucoz.ru/forum/15-179-1
svk07011958
Станислав Кушнир

Сообщения: 472
Зарегистрирован: Ср мар 30, 2011 18:55
Откуда: г. Рязань
Благодарил (а): 51 раз.
Поблагодарили: 35 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение Dmitry Shevelev » Чт июн 02, 2016 21:34

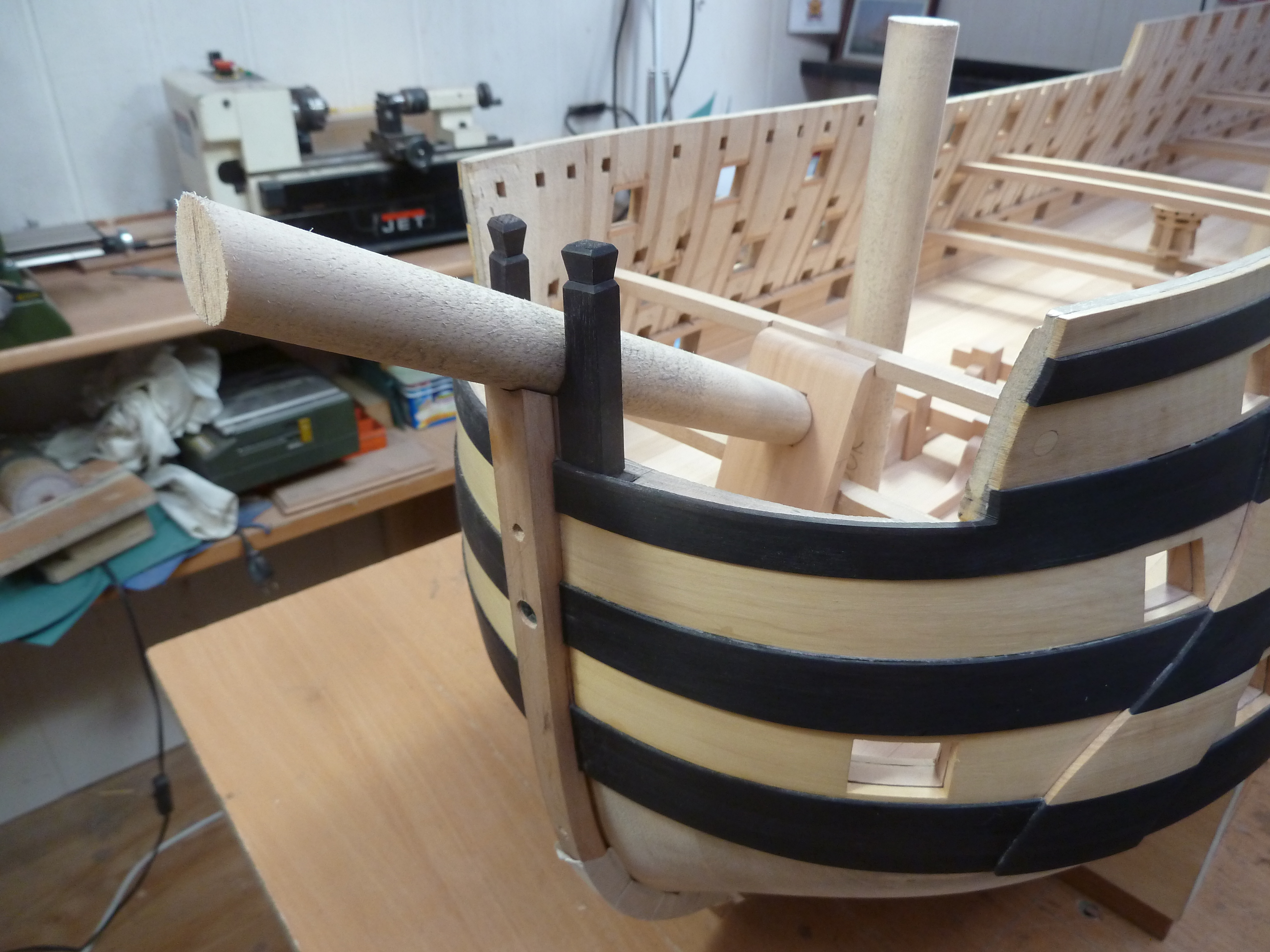

Не будет. Это копия музейной модели, а она без рангоута. Коротыши просто для подгонки .
Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник

Сообщения: 2562
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 25 раз.
Поблагодарили: 810 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение Станислав Кушнир » Чт июн 02, 2016 21:44

Жаль. А мог бы сотворить шедевр. Но к сожалению кто платит тот и музыку заказывает. Удачи.
На стапеле модель HMS Prince 1670 от Constructohttp://gallery.shipmodeling.ru/main.php?g2_itemId=91561, "Corsair" от OcCre готов без парусов, S.Felipe Китай http://serikoff.ucoz.ru/forum/15-179-1
svk07011958
Станислав Кушнир

Сообщения: 472
Зарегистрирован: Ср мар 30, 2011 18:55
Откуда: г. Рязань
Благодарил (а): 51 раз.
Поблагодарили: 35 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение sl1vik » Вт июн 07, 2016 0:19

Дмитрий,небольшой вопрос,расстояние между портами на всех деках одинаковое? Просто незнаю насколько этот корабль можно сравнить с 12 апостолами,просто на теории апостолов между 16 и 17 портами гандека расстояние чуть больше,то есть на чертеже одна теоретическая шпация больше на 1/10 часть,как то странно.
В процессе - Amati - Santa Maria,Occre - Santisima сечение,Confederacy-Model Shipways.
Аватара пользователя
sl1vik

Сообщения: 204
Зарегистрирован: Вт окт 22, 2013 22:14
Откуда: Санкт-Петербург
Благодарил (а): 2 раз.
Поблагодарили: 9 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение Dmitry Shevelev » Вт июн 07, 2016 9:16

В моем случае одинаковое, кроме портов квартердека. Если делаете по архивному чертежу , то доверяйте ему. Если не ошибаюсь то 16 и 17 порты последние в корму? Последний порт иногда был смещен, я встречал такое, да и первый в нос тоже.
Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник

Сообщения: 2562
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 25 раз.
Поблагодарили: 810 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение Dmitry Shevelev » Вт авг 16, 2016 22:37

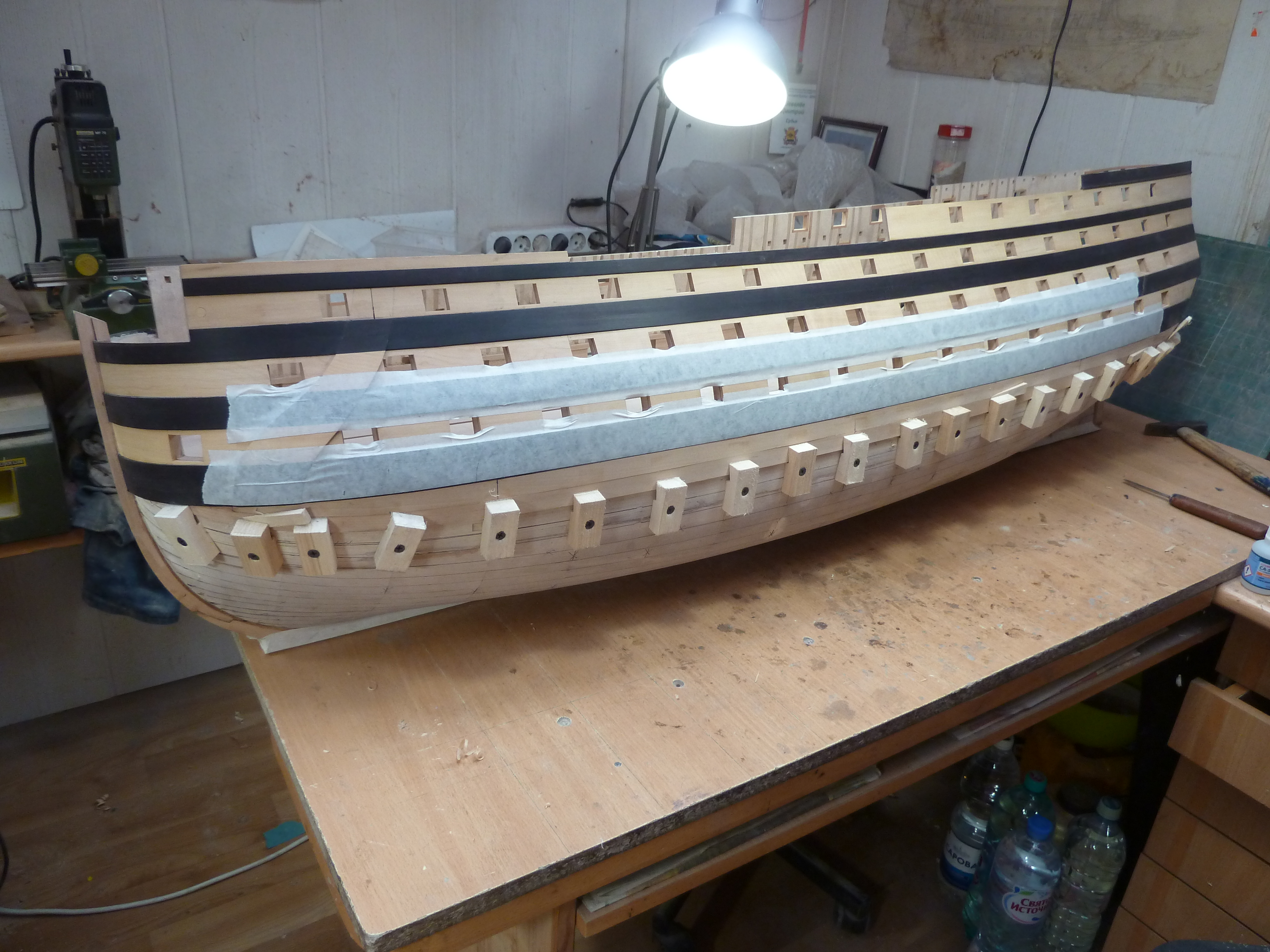

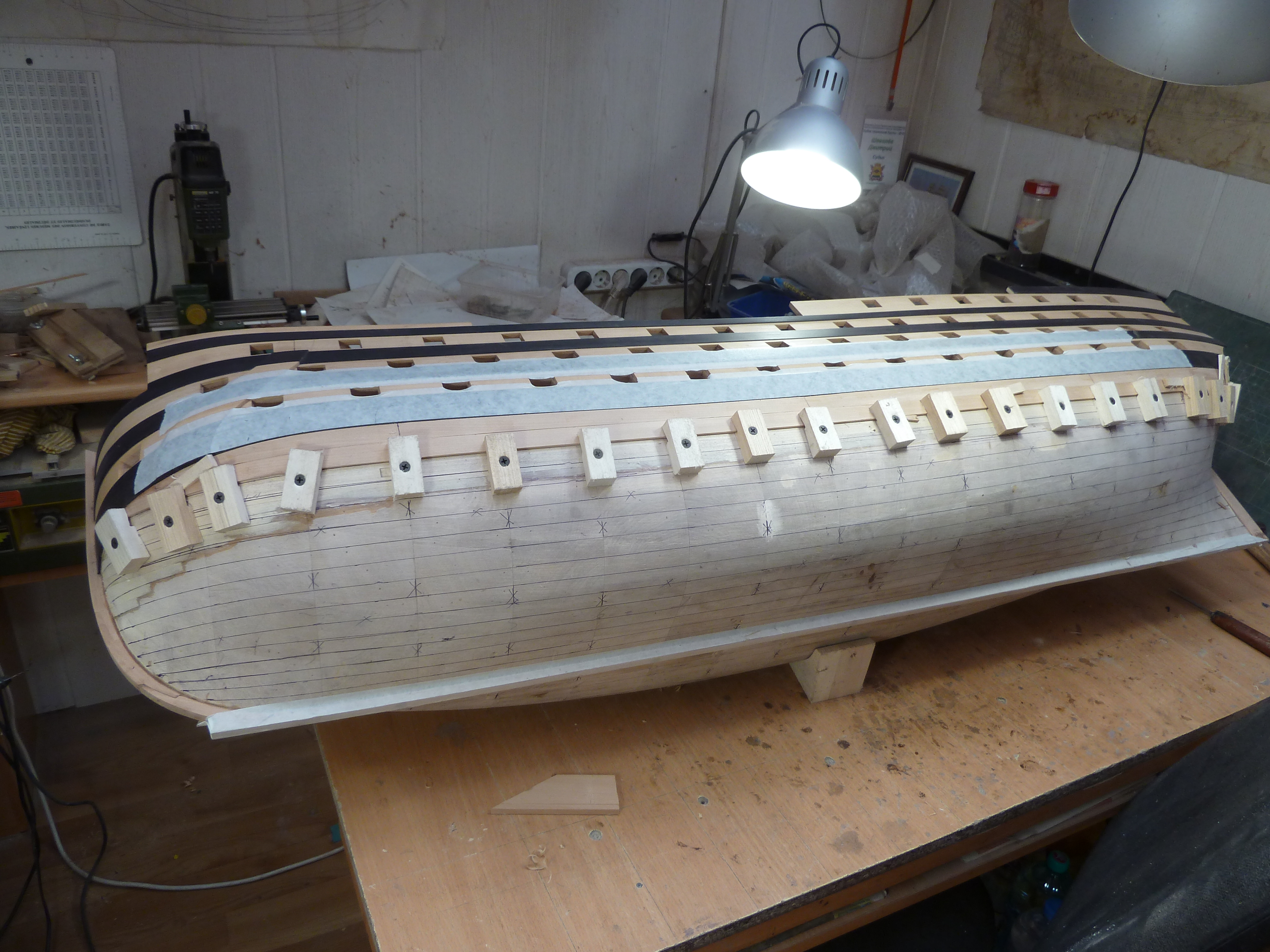

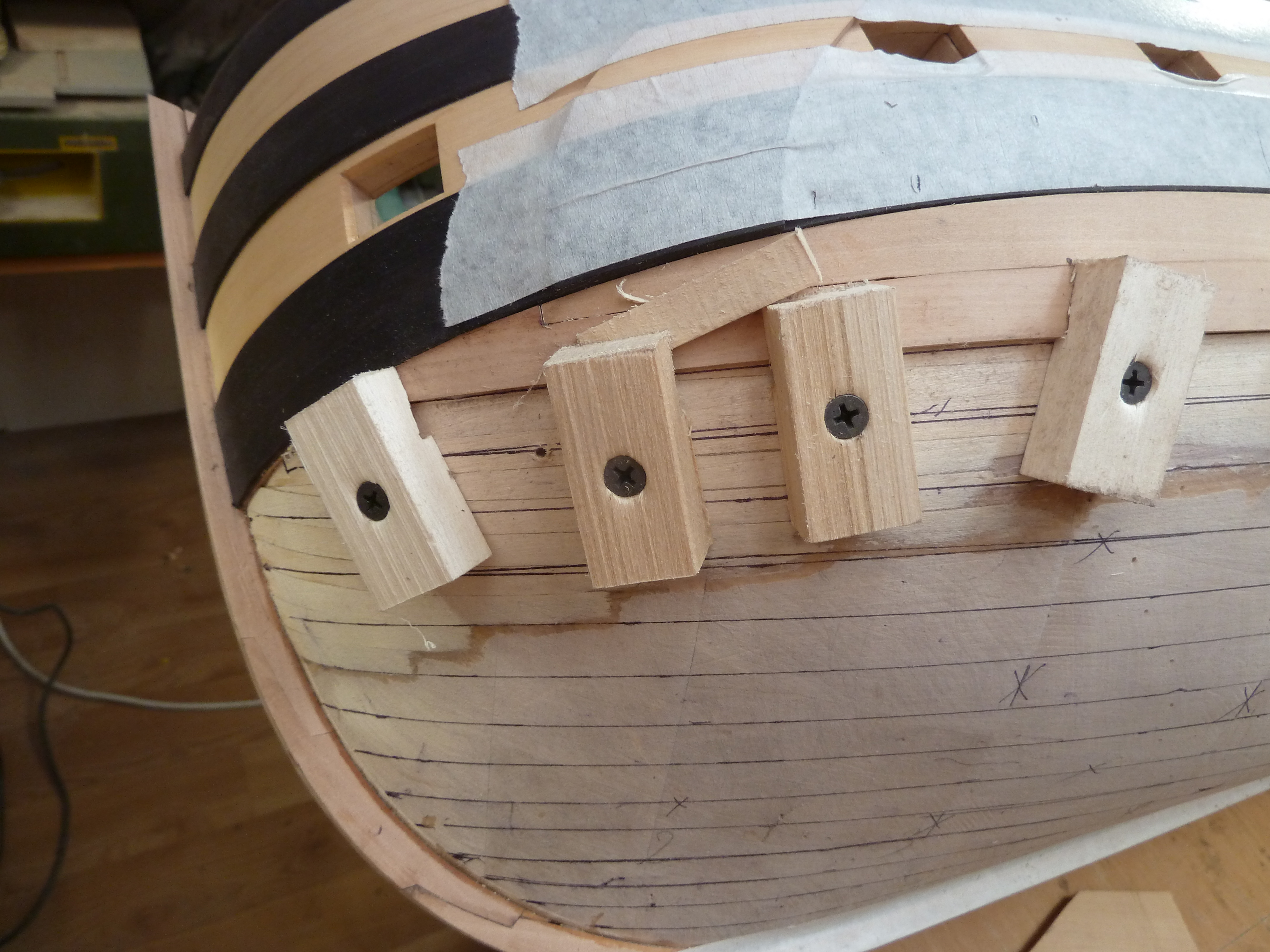

Начал делать обшивку подводной части из груши. Рейки 2,5 х 16. Пояса немасштабные, количество такое же как на музейной модели - 16. Гнуть такие бревна непросто, закреплять тем более. Для фиксации сделал из липы специальные прижимы и креплю их саморезами к корпусу. Расшивка обшивки не планируется поэтому подгоняю максимально плотно, насколько возможно.
Вложения
Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник

Сообщения: 2562
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 25 раз.
Поблагодарили: 810 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение romanserf » Вт авг 16, 2016 23:38

Дмитрий , зачем скотч на чёрных частях корпуса ?
Аватара пользователя
romanserf

Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 300 раз.
Поблагодарили: 280 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение KUDIN » Ср авг 17, 2016 0:59

Дима, здравствуй! А как ты будешь выравнивать обшивку (подводную) ,при вклеенном нижнем бархоуте? Почему не временный? Перелистал тему, не понял почему так.
Здоровья и Удачи! С Уважением, Кудин Андрей. LE FLEURON (You Tube)
LE FLEURON-1729.1/48 ROYAL WILLIAM-1719.1/72 PRINS WILLIM-1651.1/100
Аватара пользователя
KUDIN

Сообщения: 1071
Зарегистрирован: Сб сен 19, 2015 1:41
Откуда: Из ДНЕПРА. Живу в Израиле.
Благодарил (а): 11 раз.
Поблагодарили: 90 раз.

Re: Русский 110 - пушечник "Император Александр 1й" 1:48

Сообщение Dmitry Shevelev » Ср авг 17, 2016 7:36

romanserf писал(а):Дмитрий , зачем скотч на чёрных частях корпуса ?
Роман, корпус в процессе работы лежит на боку, скотч для предохранения от повреждений о стол.
Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник

Сообщения: 2562
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 25 раз.
Поблагодарили: 810 раз.
