La Jacinthe (Лё Жасэн) 1825г. М 1:36

Сообщение Dmitry Shevelev » Пт апр 09, 2010 23:48

Друзья, постоянно читаю вопросы типа - как изготовить болван? В этой теме я решил осветить процесс. Данная технология была выбрана мной, как наиболее подходящая с моей точки зрения, именно для этой модели. Точно так же можно делать болваны для выклейки шлюпок. Прошу простить меня за качество фото, снимал мобильником :oops: Надеюсь все понятно.

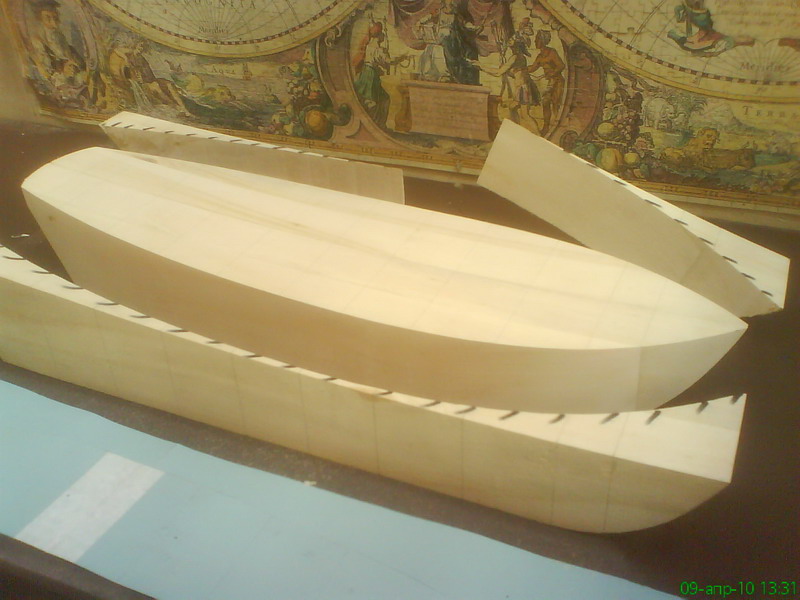

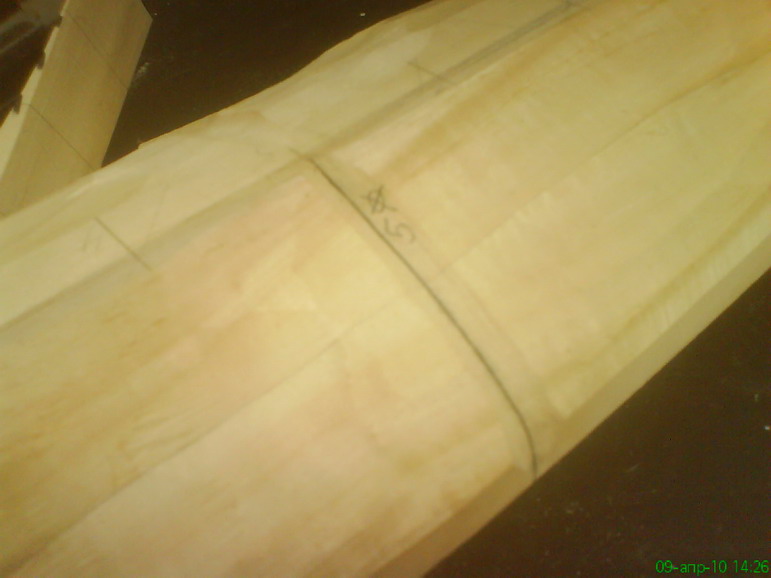

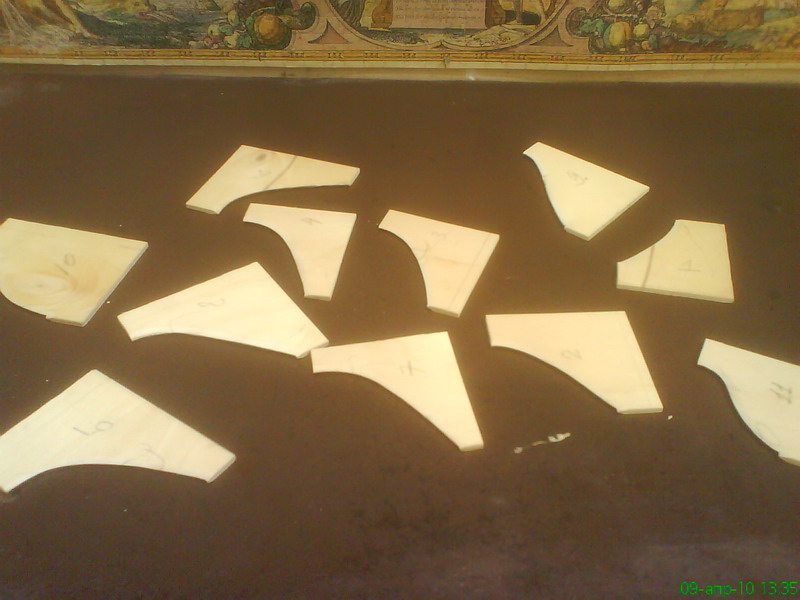

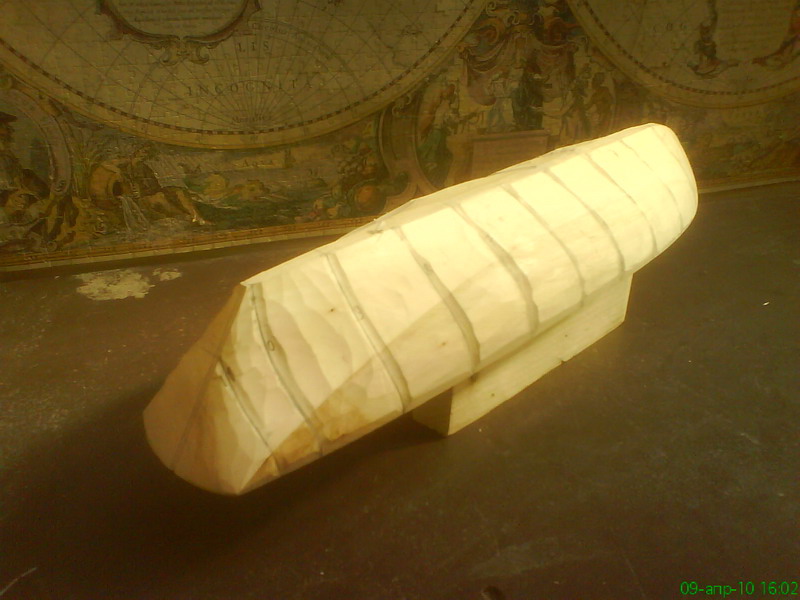

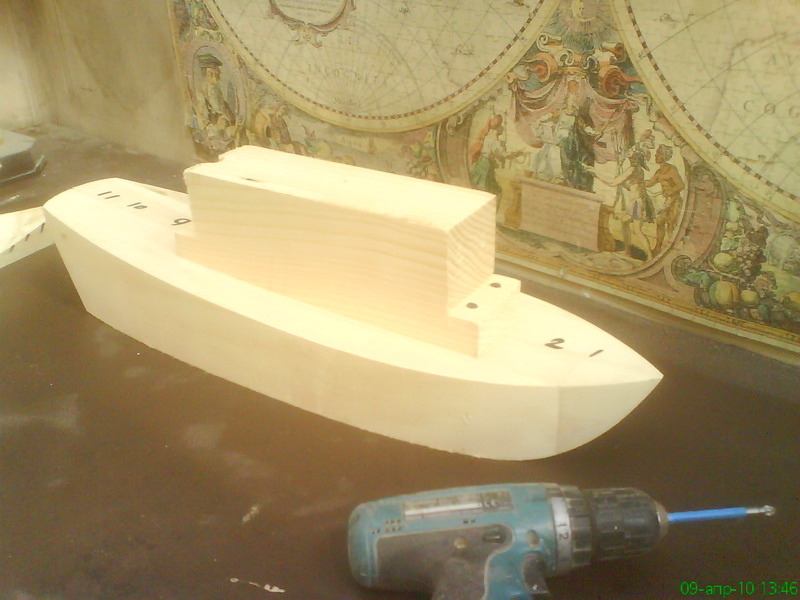

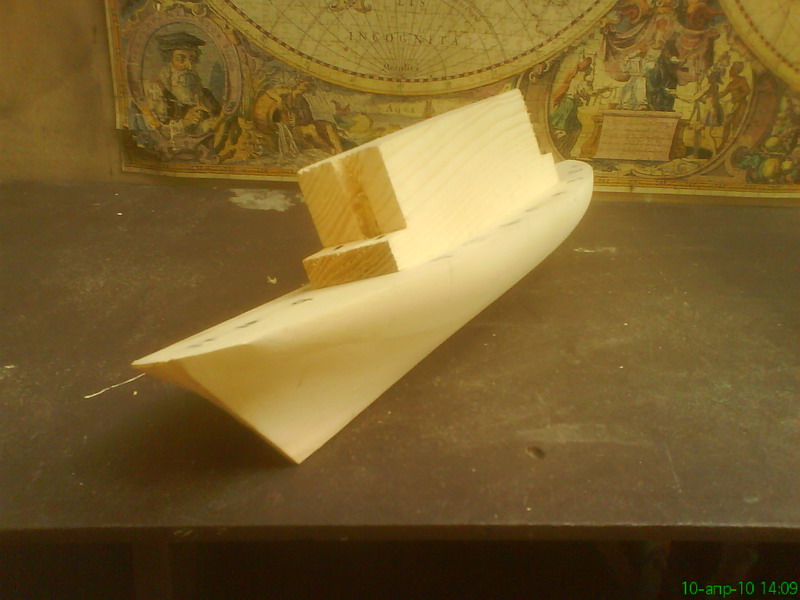

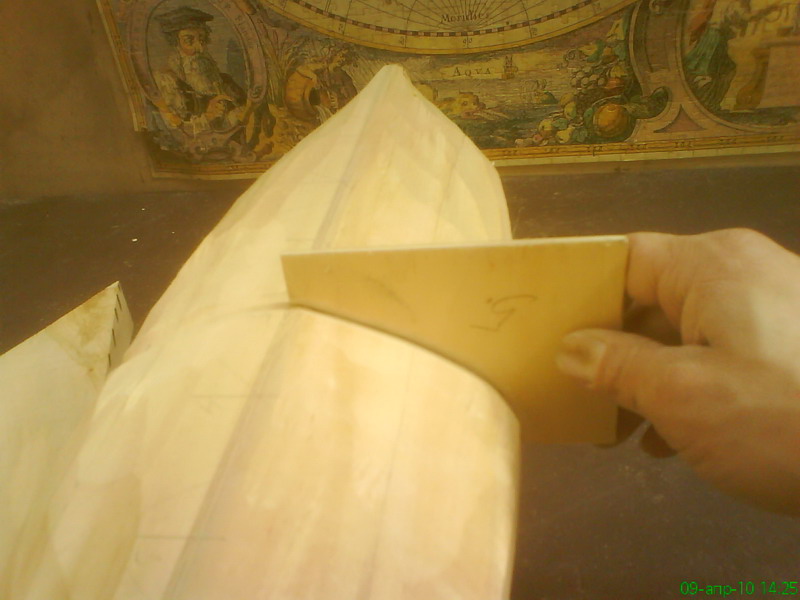

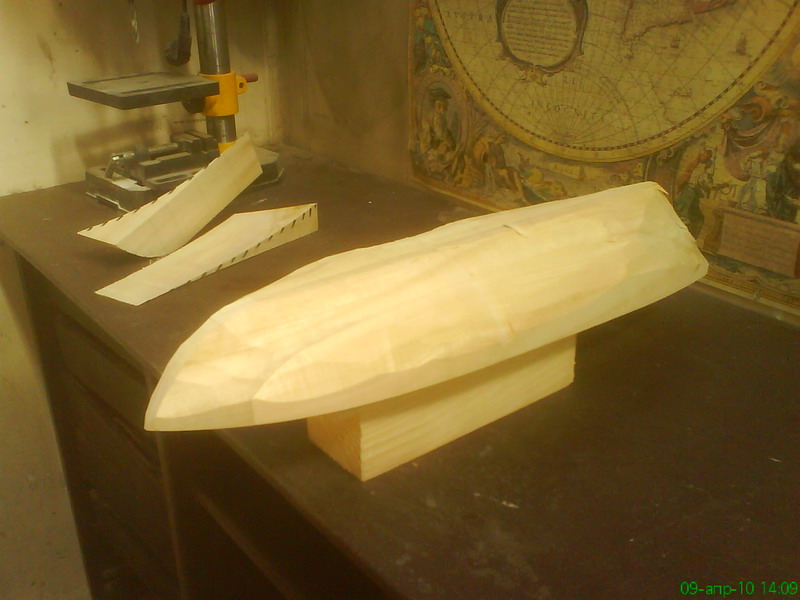

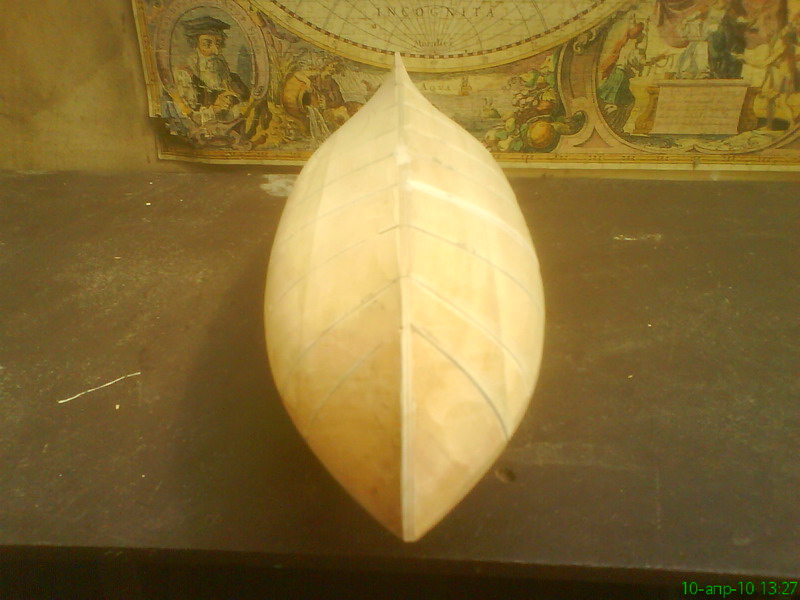

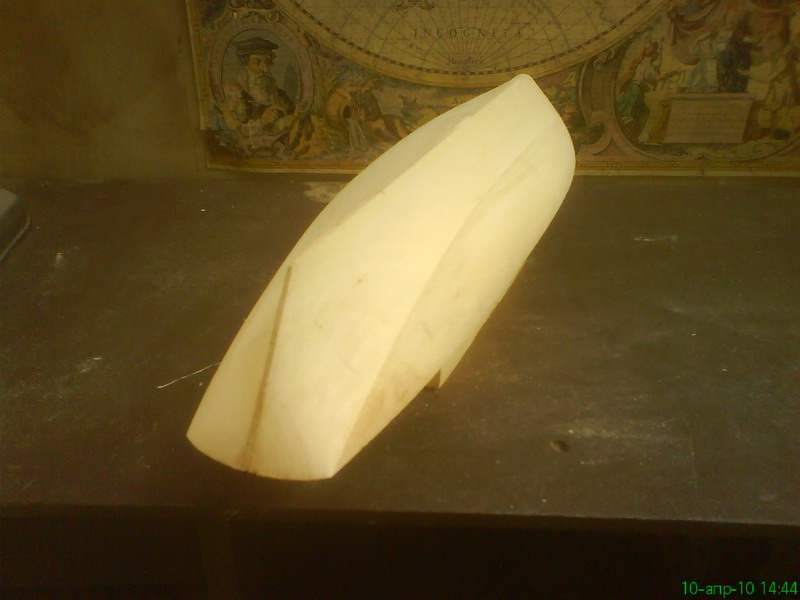

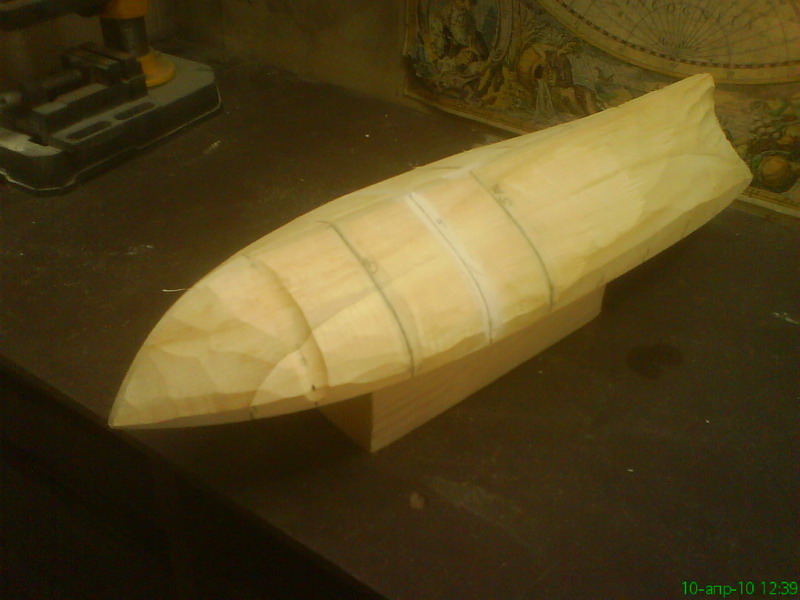

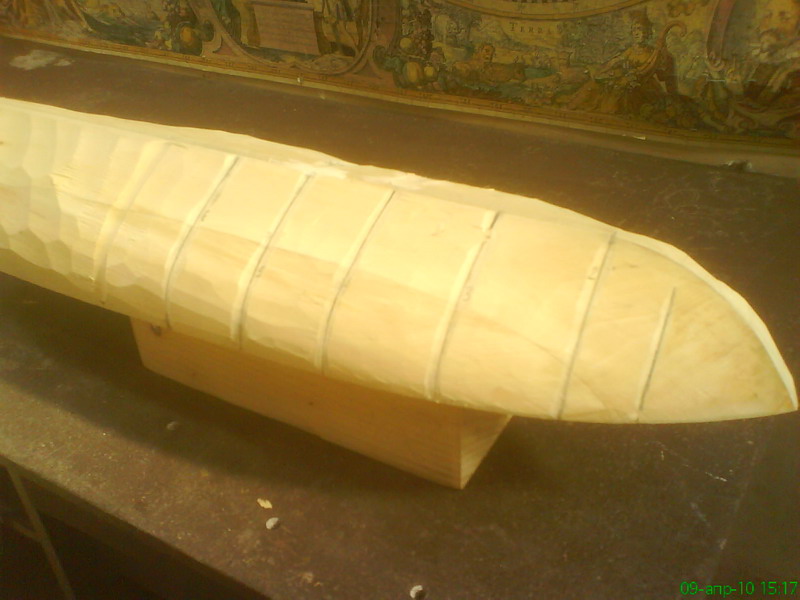

Заготовка склеена из досок липы. 1.Отфуговываем с трех сторон и размечаем линии шпангоутов. 2.Накладываем шаблон БОК и обводим его. 3. Выпиливаем контур и шлифуем его. 4. Накладываем шаблон ПОЛУШИРОТА и обводим его.5. Выпиливаем контур и шлифуем его. 6. Грубо, на глаз обрабатываем заготовку. 7. Сажаем первый шаблон, начинаем с миделя.Далее последовательно в нос и корму. Работаем полукруглой стамеской и шкурником такого же радиуса поперек корпуса. Шкурку я использую Белгородскую номер 32. На финальном этапе подгонки очень важно точно совмещать шаблон с линией киля. Шаблон натерт графитом. 8. Параллельно с посадкой контршаблонов убираем лишнее плоской стамеской(у меня 40мм шириной). Каждый посаженный шаблон обводим мягким карандашом. Это в дальнейшем поможет при окончательной отделке. Ну на сегодня все, доделывать будем завтра.
Вложения
Выпилил бок.jpg
Разметка полушироты.jpg
Готовая заготовка.jpg
Приворачиваем брусок.jpg
Черновая обработка на глаз.jpg
Сажаем мидель.jpg
Мидель готов.jpg
Готовые сечения.jpg
Половина готова.jpg
Последний раз редактировалось Dmitry Shevelev Ср авг 11, 2010 22:24, всего редактировалось 2 раз(а).
Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник

Сообщения: 2323
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 22 раз.
Поблагодарили: 639 раз.

Re: Гиацинт. Масштаб 1:36

Сообщение egen » Сб апр 10, 2010 0:36

Дмитрий,
Большое спасибо за мастер-класс! Ждем продолжения!
Аватара пользователя
egen

Сообщения: 5673
Зарегистрирован: Сб ноя 29, 2008 0:31
Откуда: г. Москва, Крокус
Благодарил (а): 52 раз.
Поблагодарили: 46 раз.

Re: Гиацинт. Масштаб 1:36

Сообщение Dmitry Shevelev » Сб апр 10, 2010 20:34

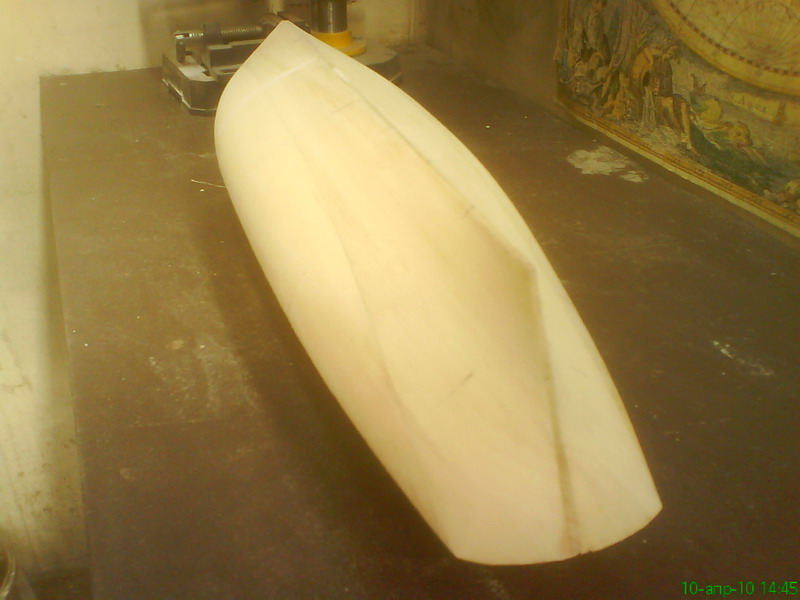

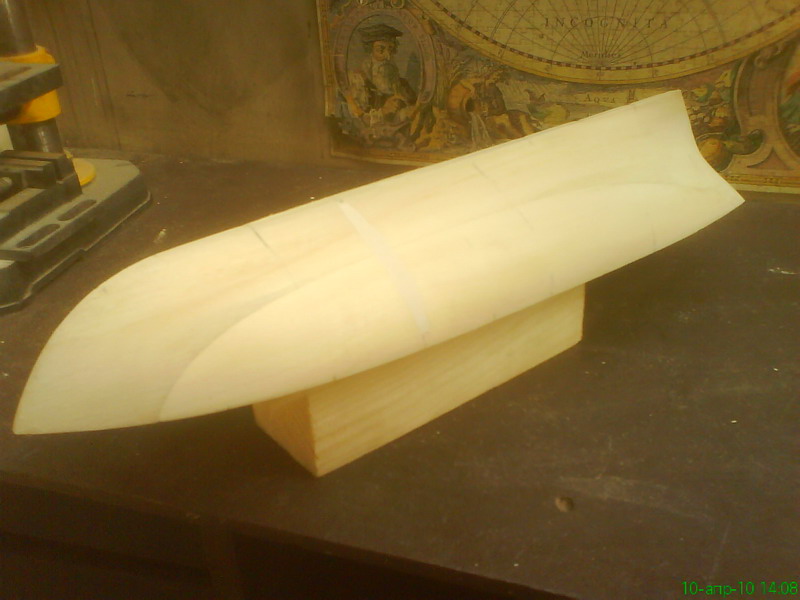

Продолжение работы. После посадки шаблонов второй стороны приступаем к шлифовке. Работа ведется шкуркой N32 обернутой вокруг гибкой рейки 4х35.Держа такой шкурник за концы можно выгибать его по корпусу, добиваясь идеальной плавности поверхности. Шкурник держится строго вдоль киля а направление шлифовки 45 градусов.Кормовой дейдвуд грубо шлифуется закругленным шкурником, а затем вся поверхность доводится шкуркой свернутой в 4 раза.Вот собственно и все .На изготовление болвана ушло примерно 6 часов.
Вложения
Шаблоны посажены.jpg
Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник

Сообщения: 2323
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 22 раз.
Поблагодарили: 639 раз.

Re: Гиацинт. Масштаб 1:36

Сообщение FreeLander » Сб апр 10, 2010 23:31

Очень интересная тема!
Уже почерпнул для себя несколько полезных моментов, буду с интересом следить дальше.
Дмитрий, большое спасибо!
С уважением, Пётр
Мой блог
Аватара пользователя
FreeLander
родоначальник
родоначальник

Сообщения: 11297
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 798 раз.
Поблагодарили: 516 раз.

Re: Гиацинт. Масштаб 1:36

Сообщение Dmitry Shevelev » Сб апр 10, 2010 23:53

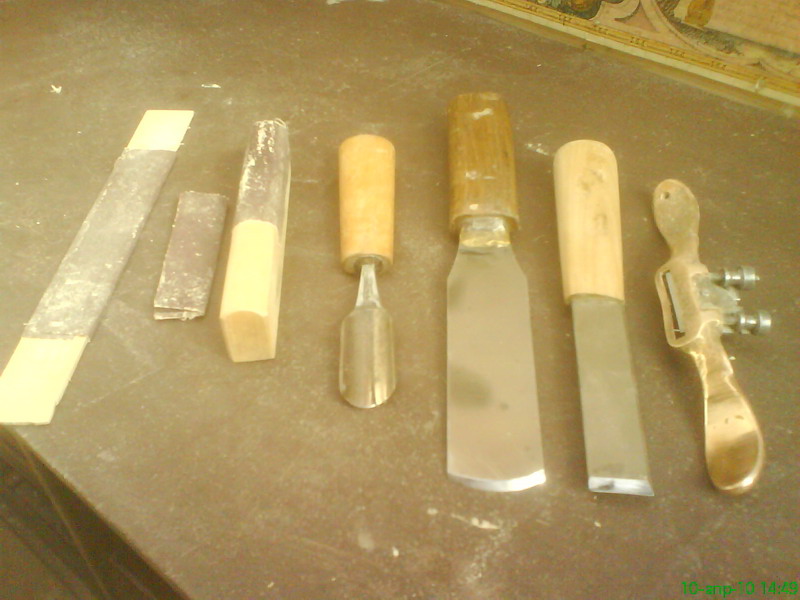

Забыл добавить, что после посадки шаблонов обработка ведется специальным инструментом для лекальных поверхностей в обиходе у модельщиков называемым - стружок( на нижнем снимке справа). Направление строгания от киля и от бортов к центру поперек волокон. Можно и стамеской, но это в разы дольше.
