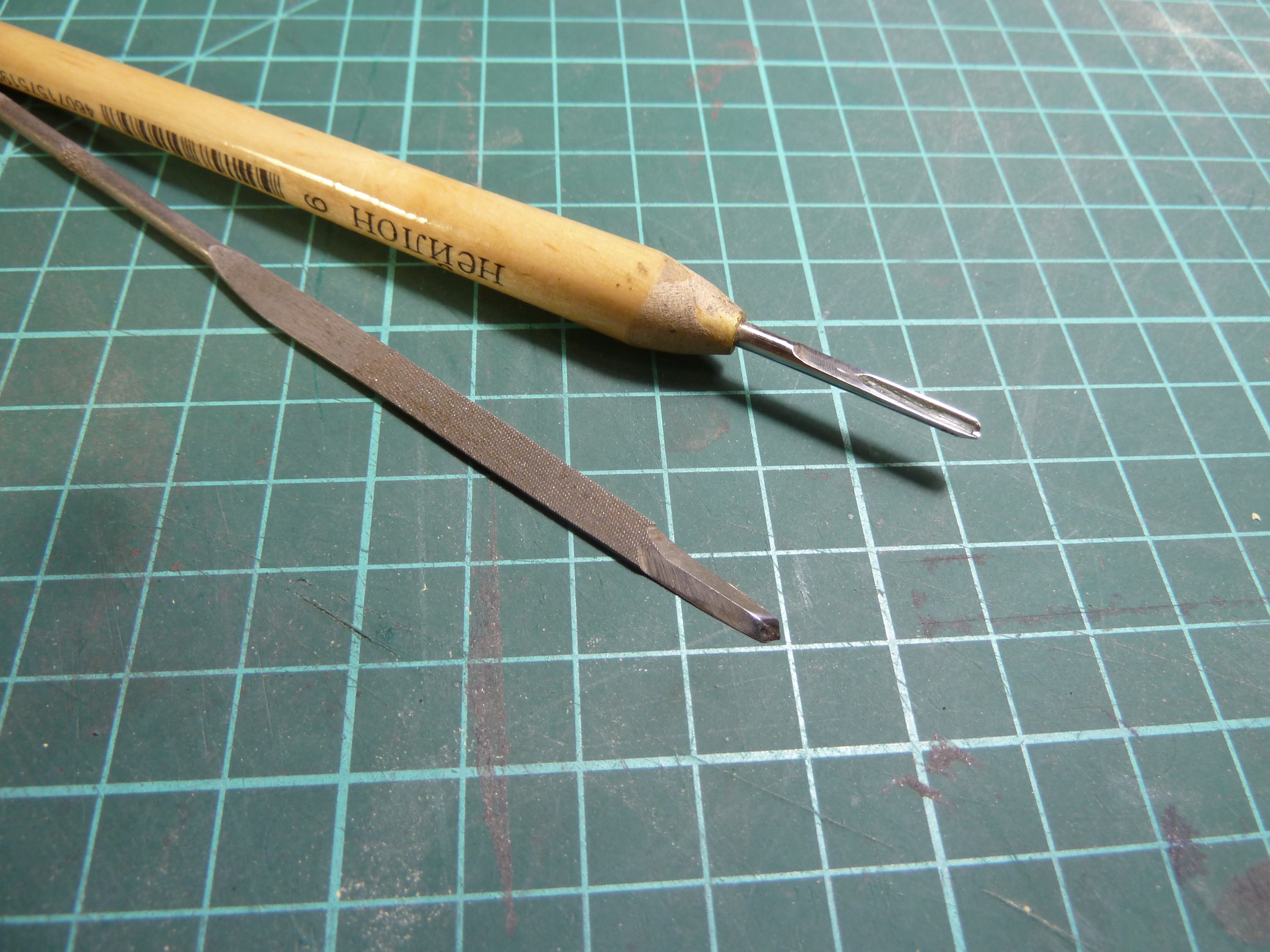

Вот инструмент для резьбы чешуи и фреза для реельсов.

[Dmitry Shevelev]

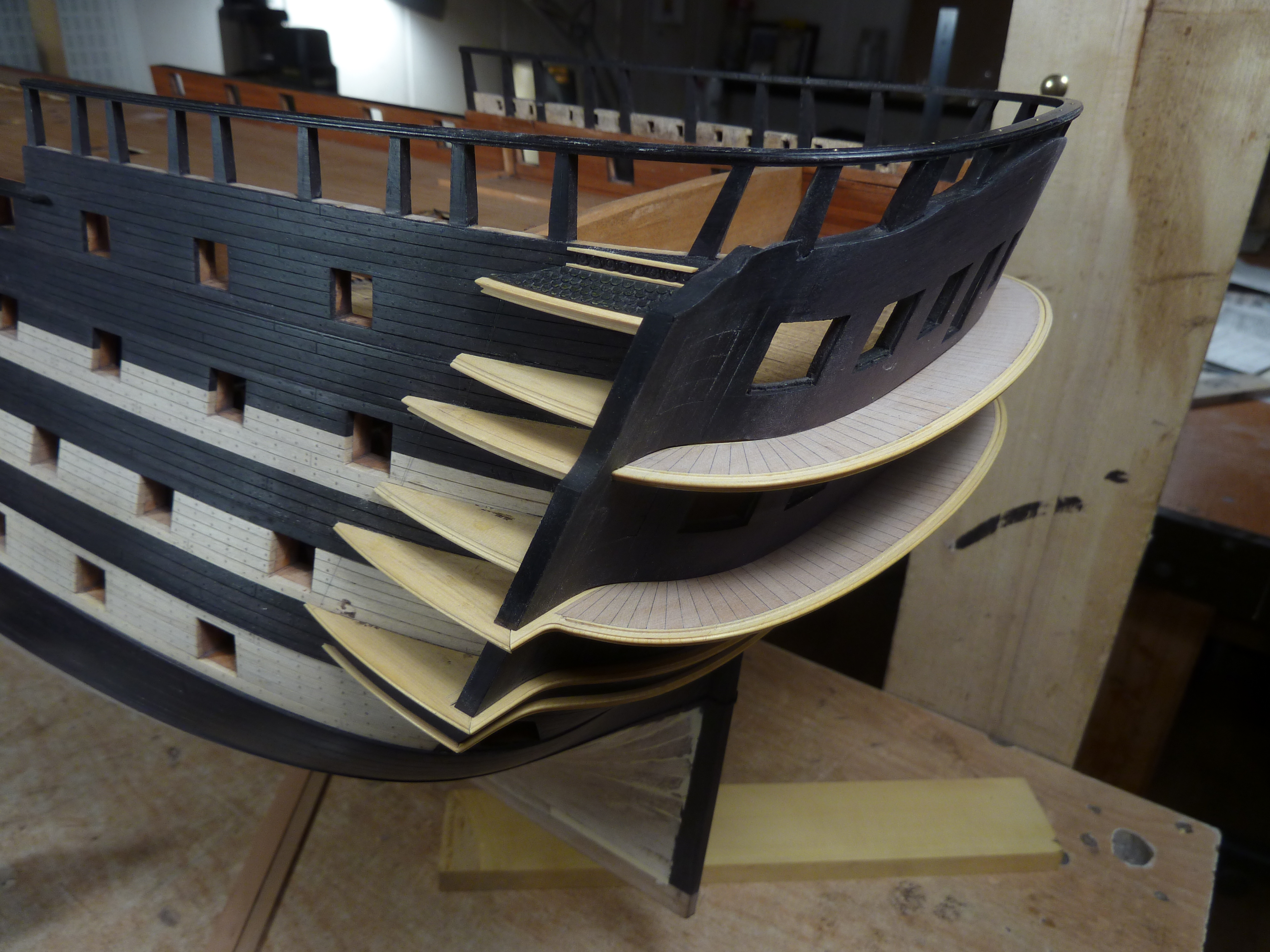

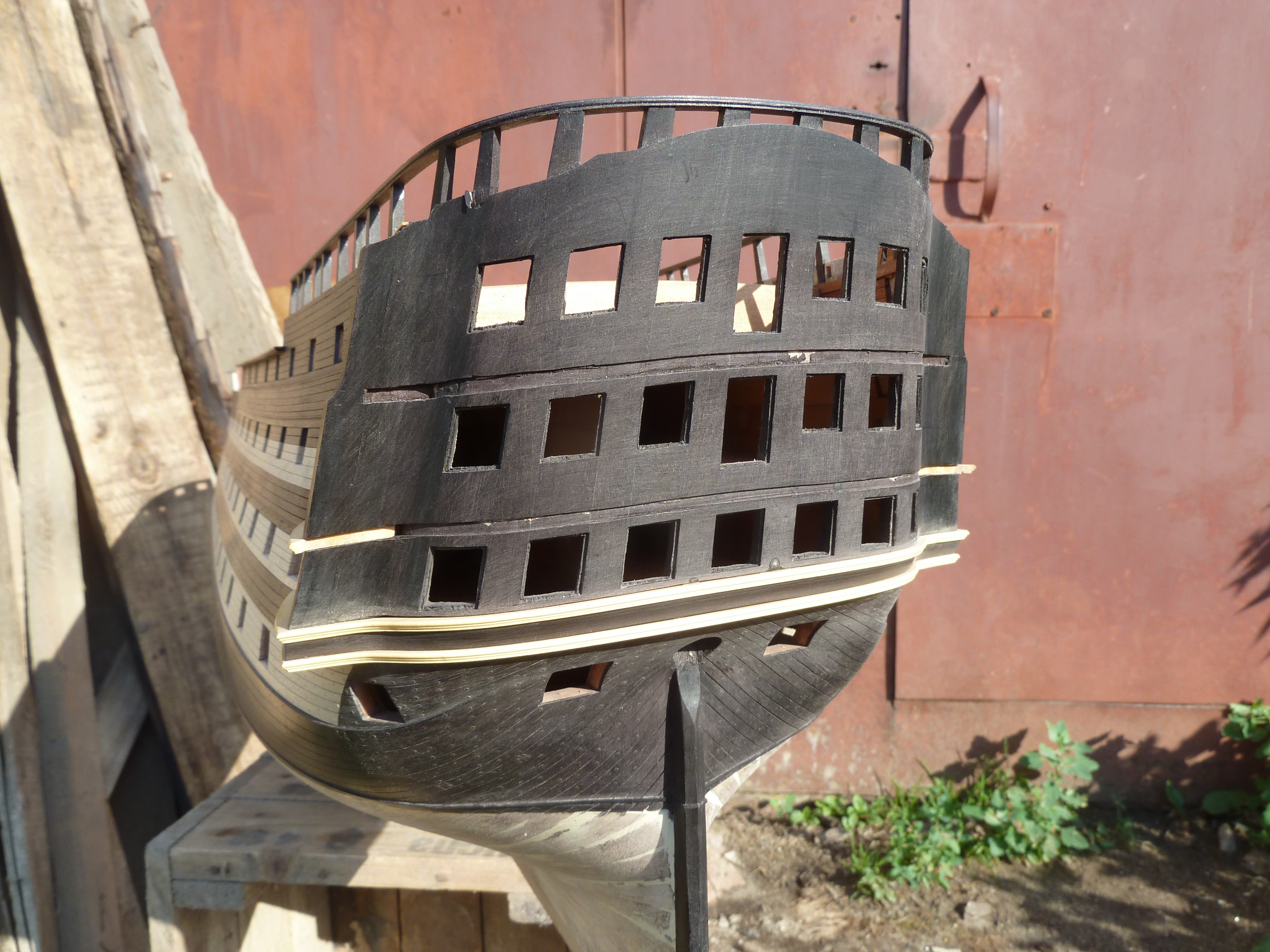

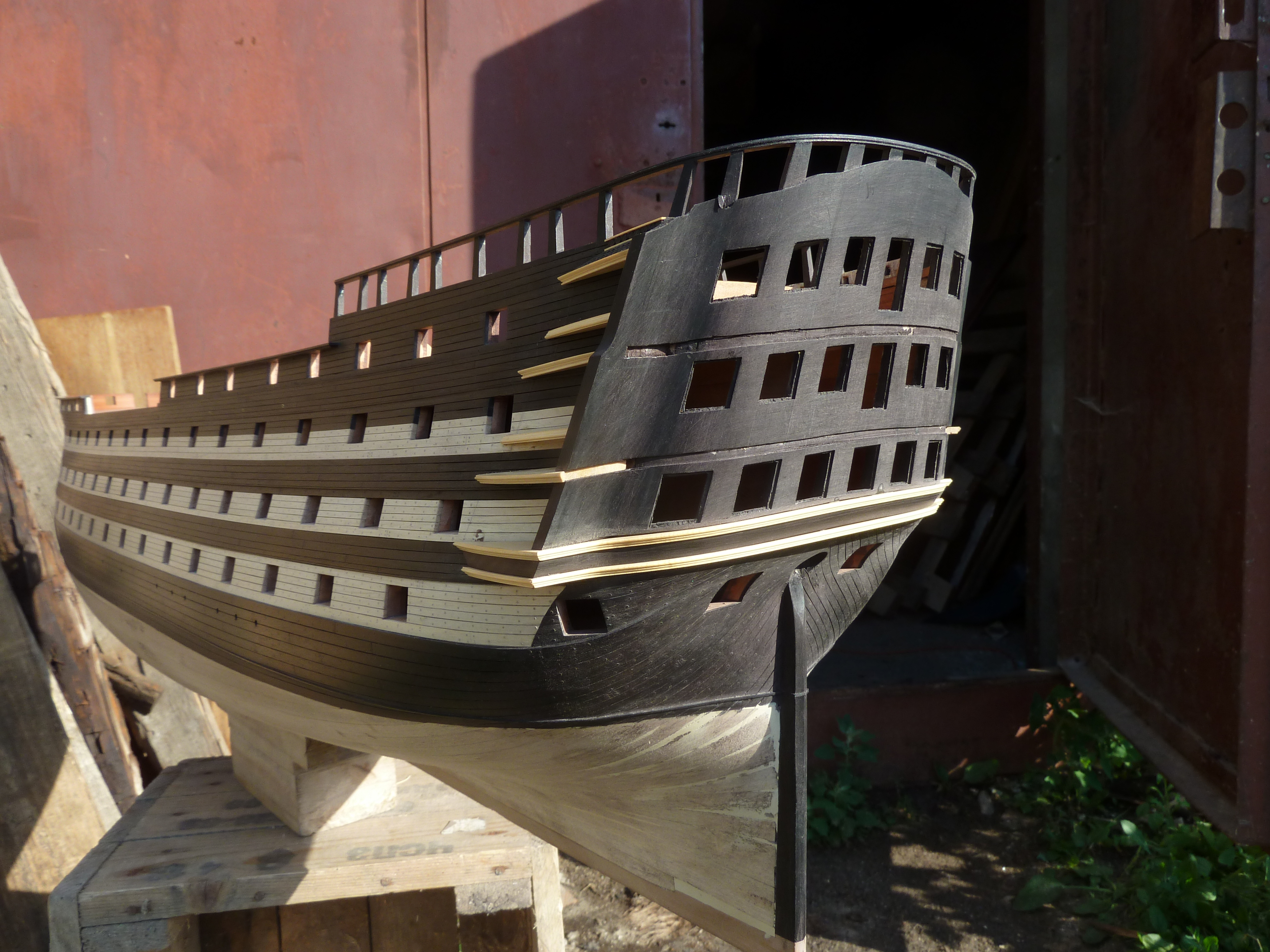

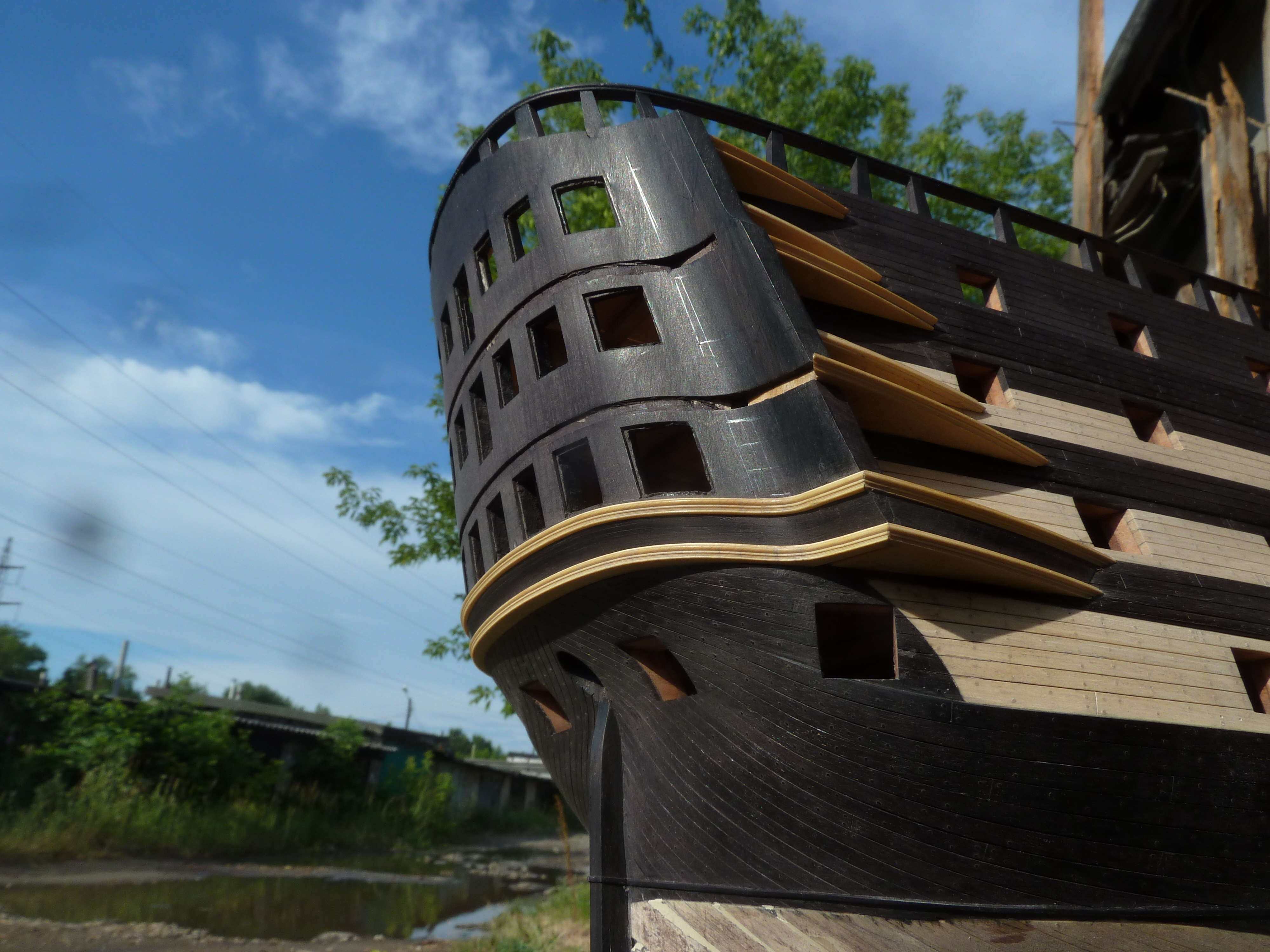

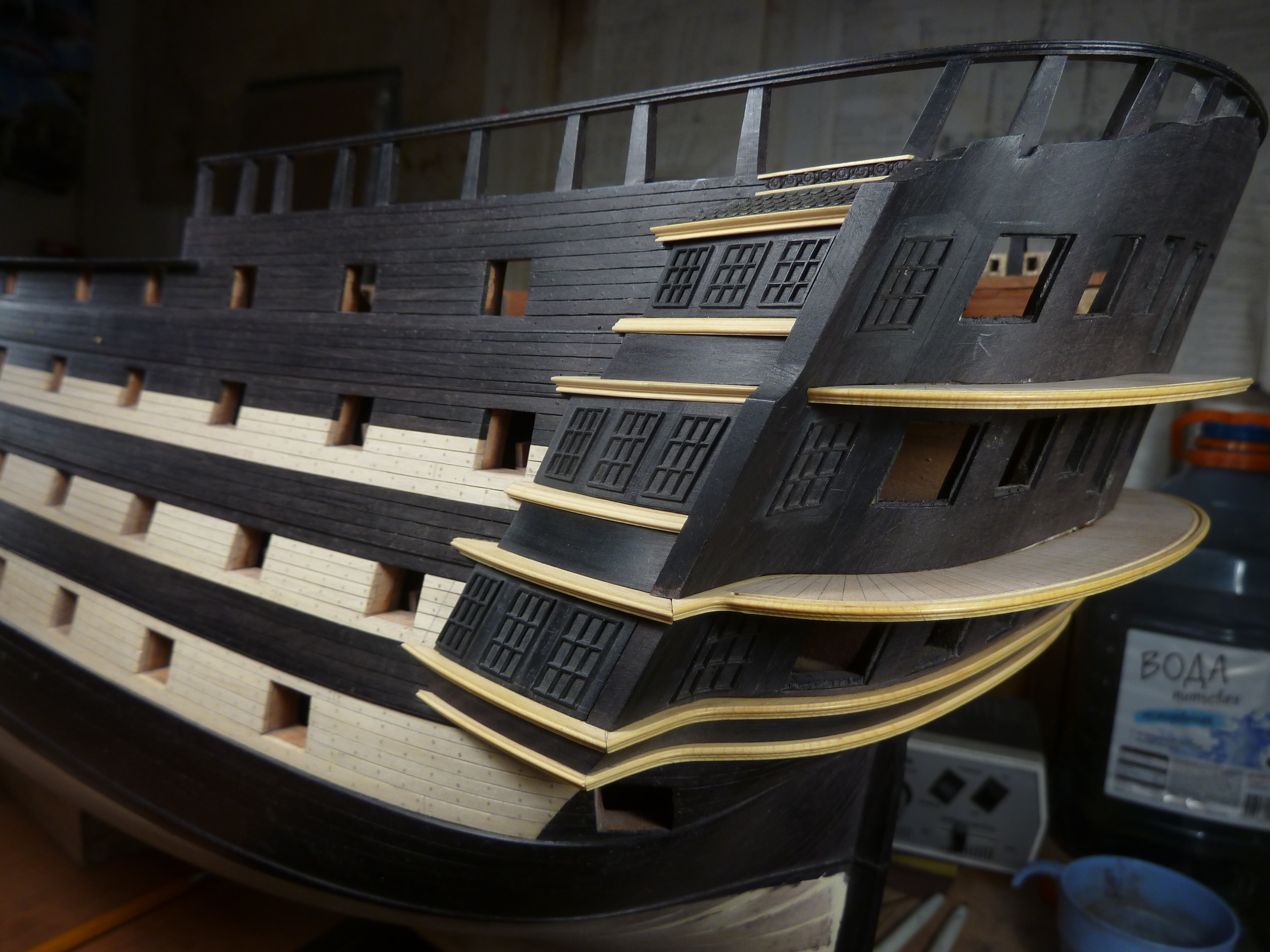

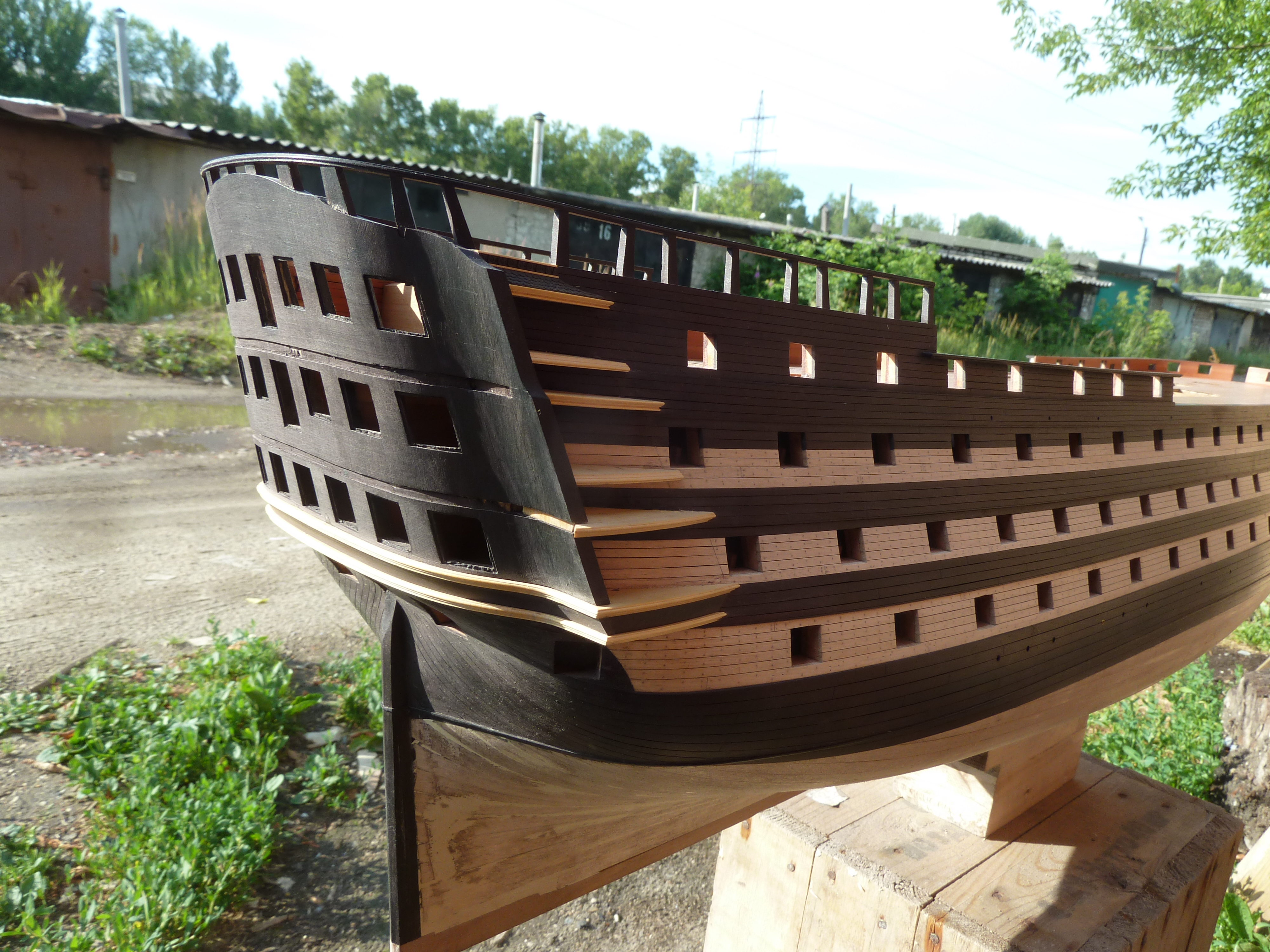

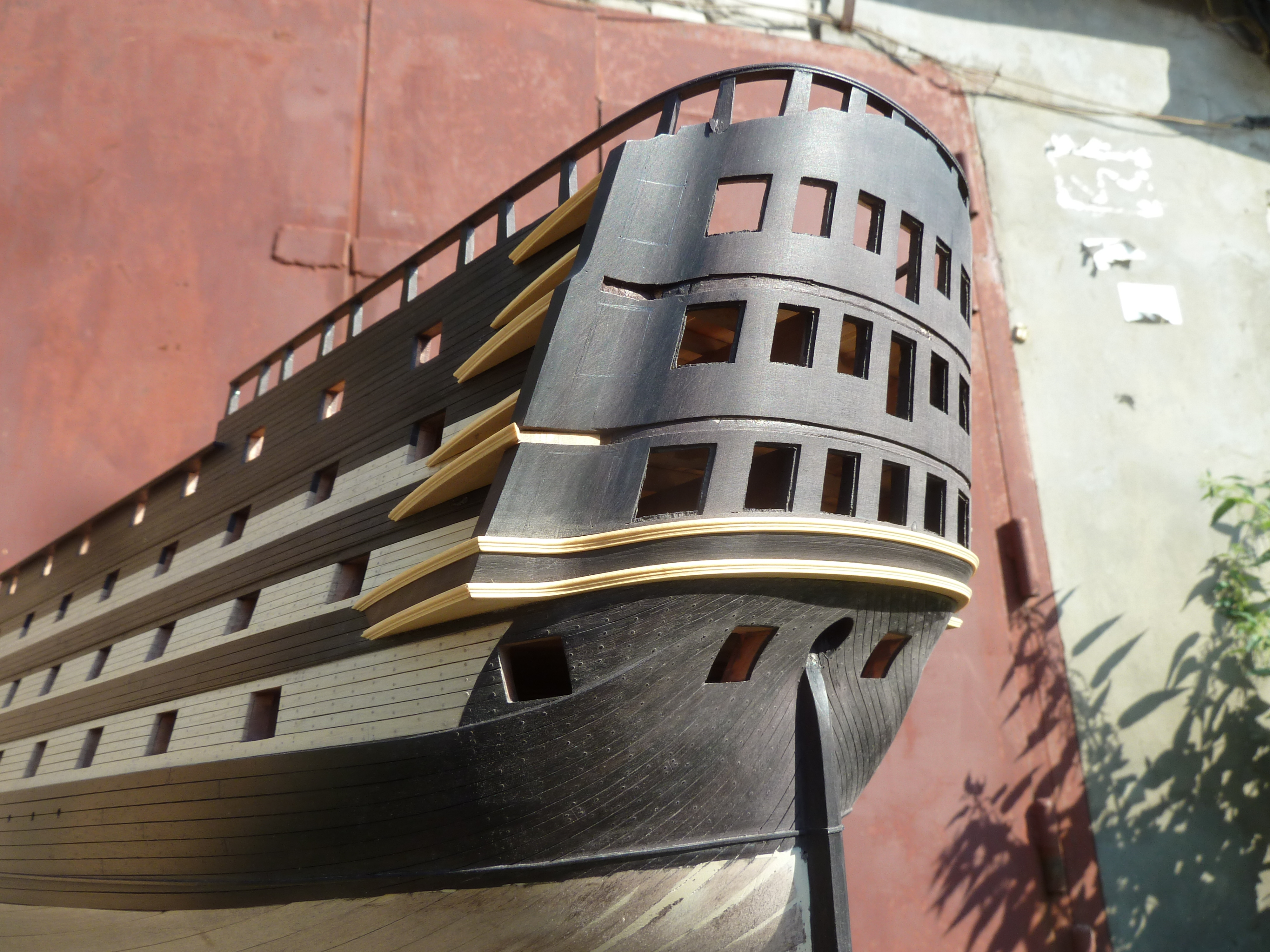

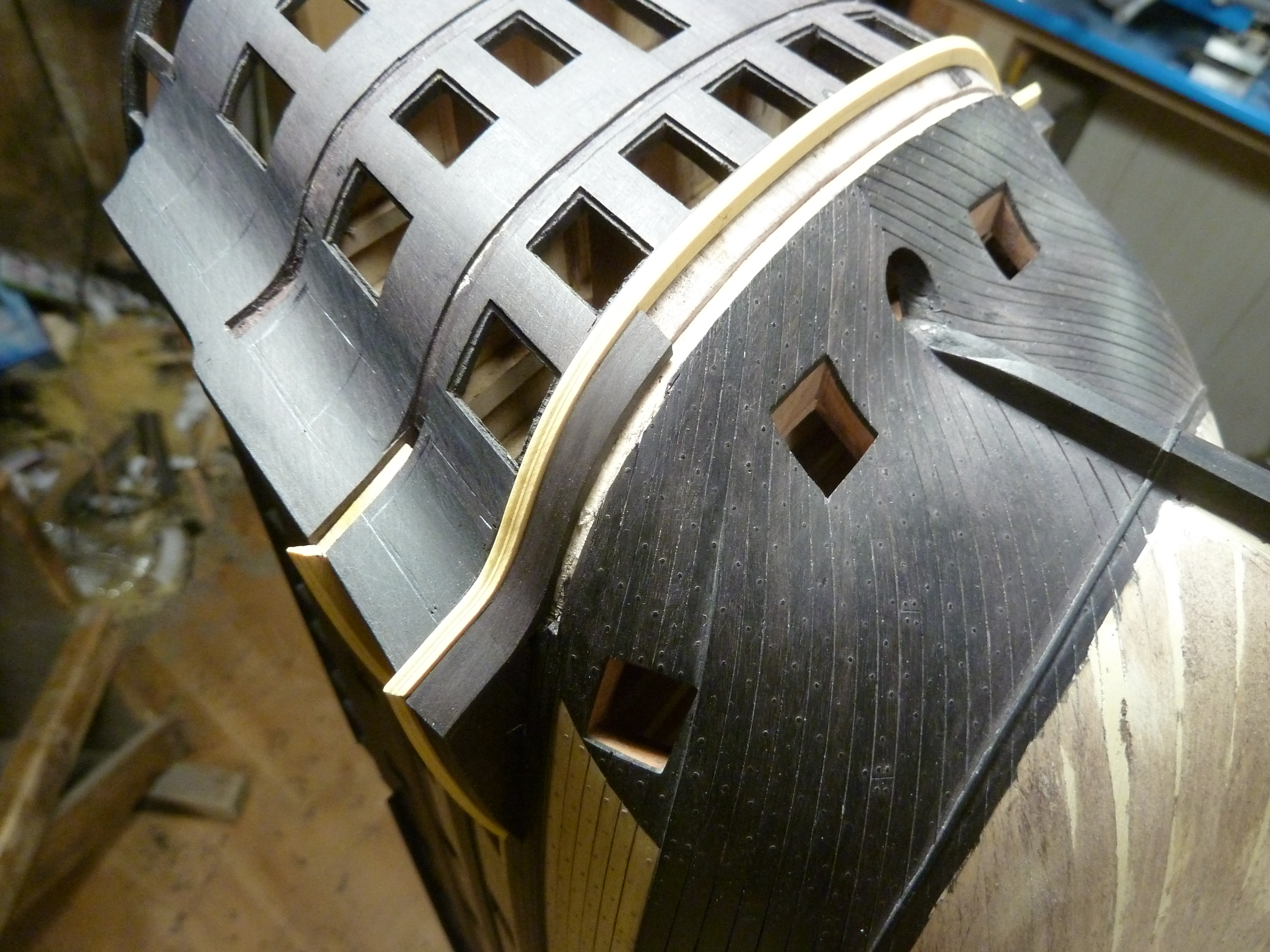

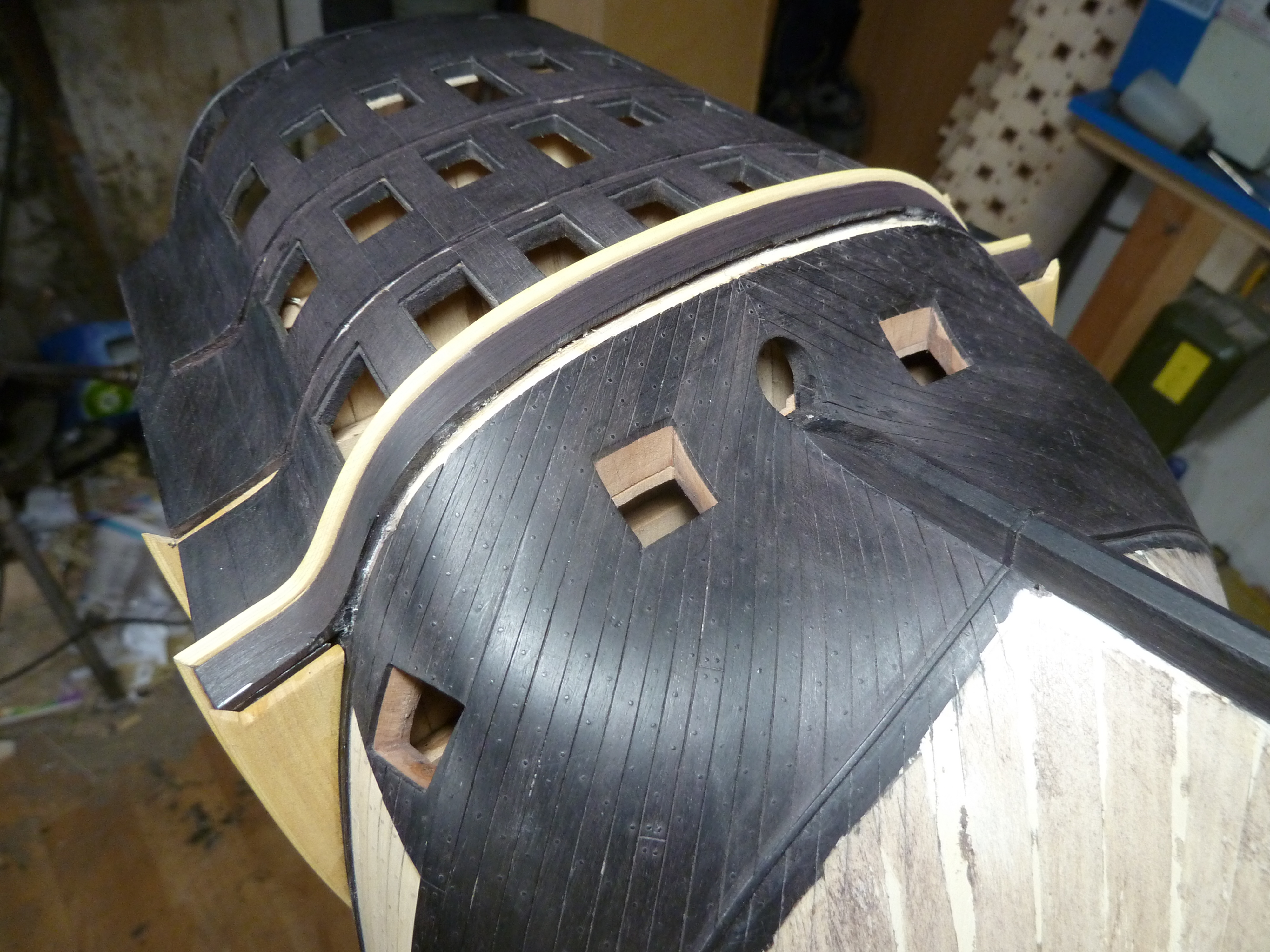

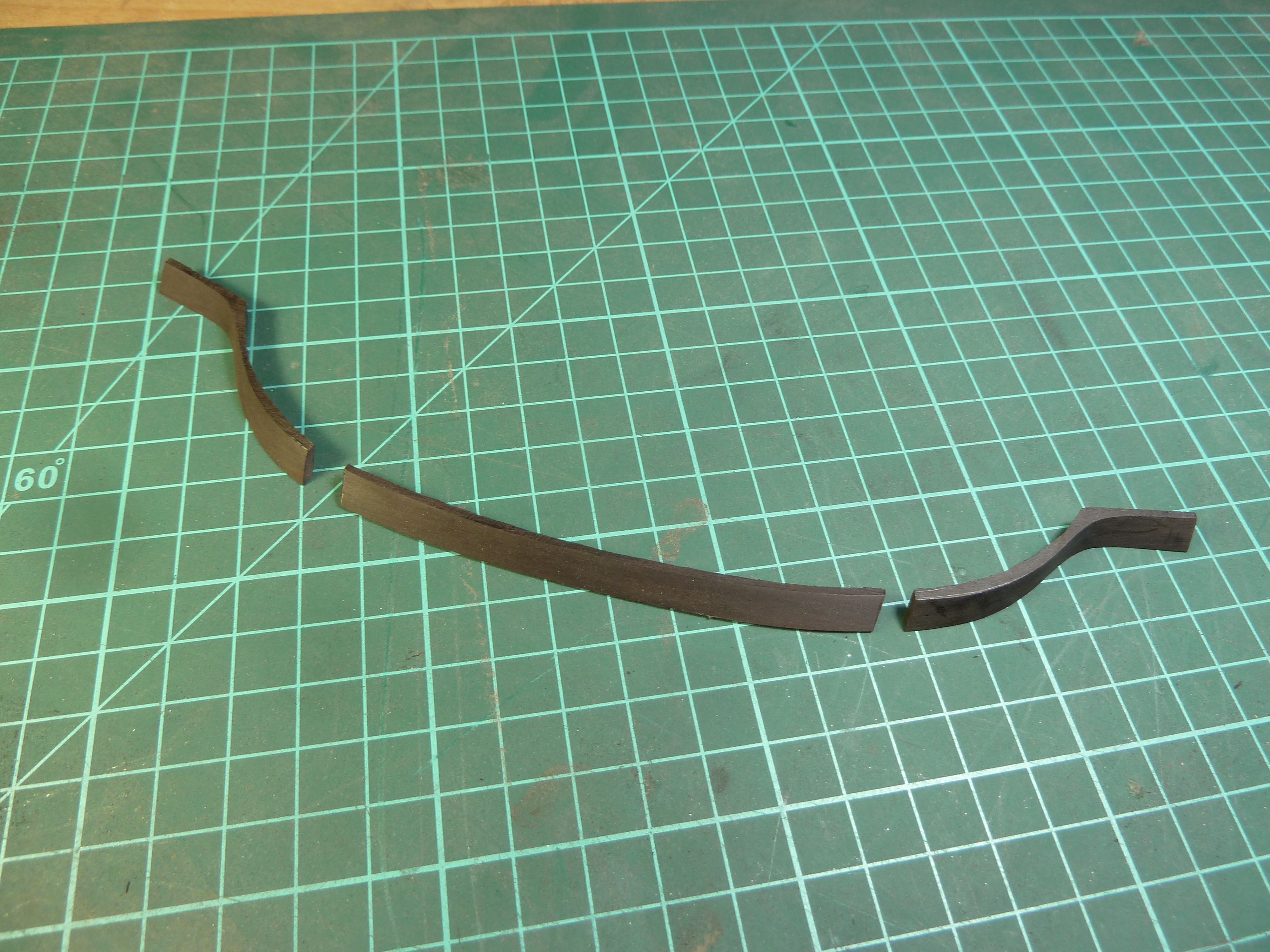

Закончил черновое формирование кормы. Довольно сложная задача была изготовить нижние реельсы. Для этого пришлось по месту снимать картонные шаблоны и делать деревянное лекало для фрезеровки. Каждый реельс требует своей оснастки. Предстоит еще сделать два таких, для балконов. Подштульц между реельсами не представлялось возможным выгнуть, поэтому выпилил из массива граба.

[Anton]

Это восхитительно!
Спасибо, Дмитрий, за мотивацию!
Я начал интересоваться судомоделизмом, увидев именно Ваши работы в далеком 2013-м!=)
С очень большим интересом слежу за 12 Апостолами...

[Dmitry Shevelev]

Благодарю Антон! Рад что мои работы вдохновляют Вас!

[Dmitry Shevelev]

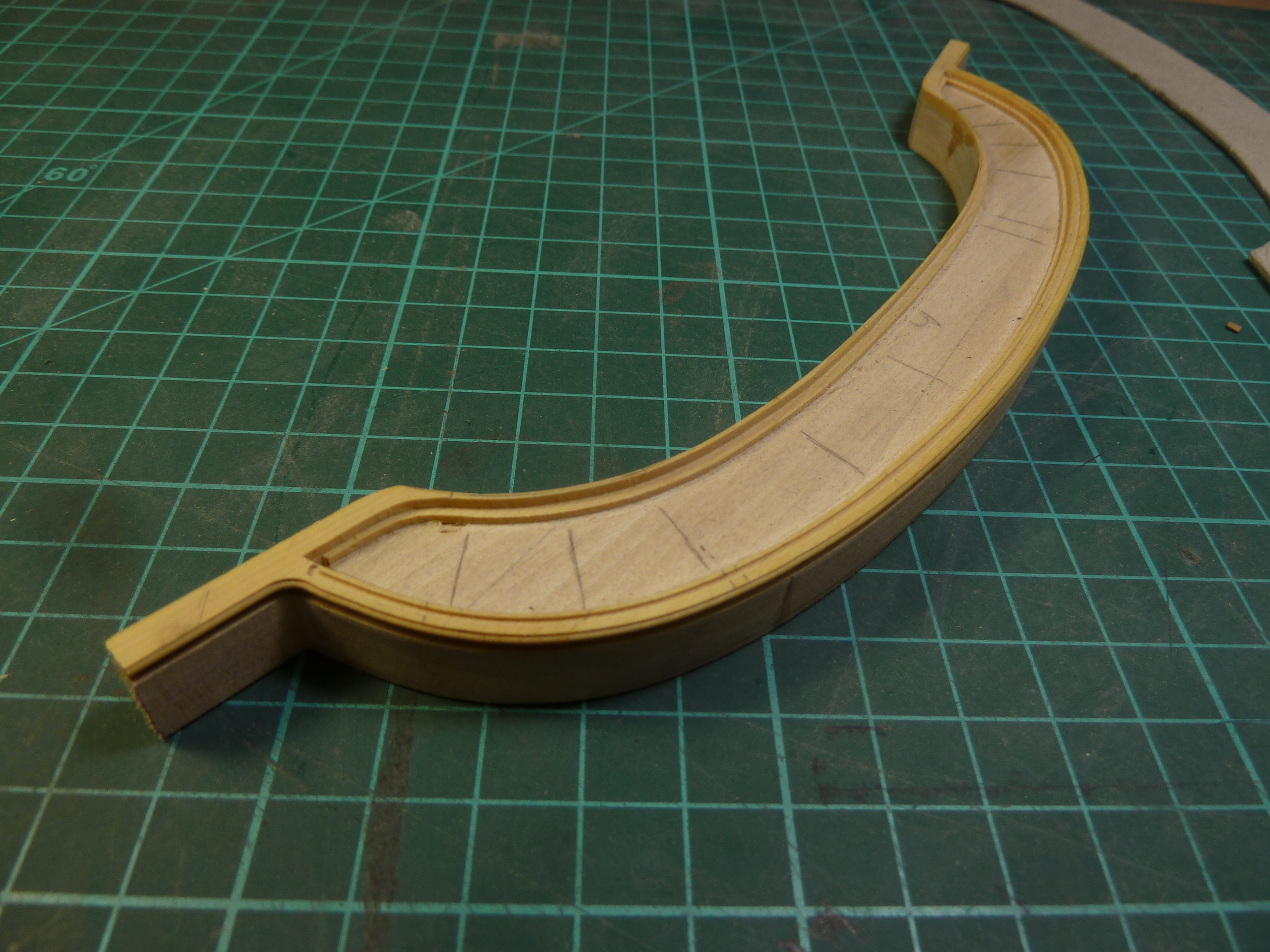

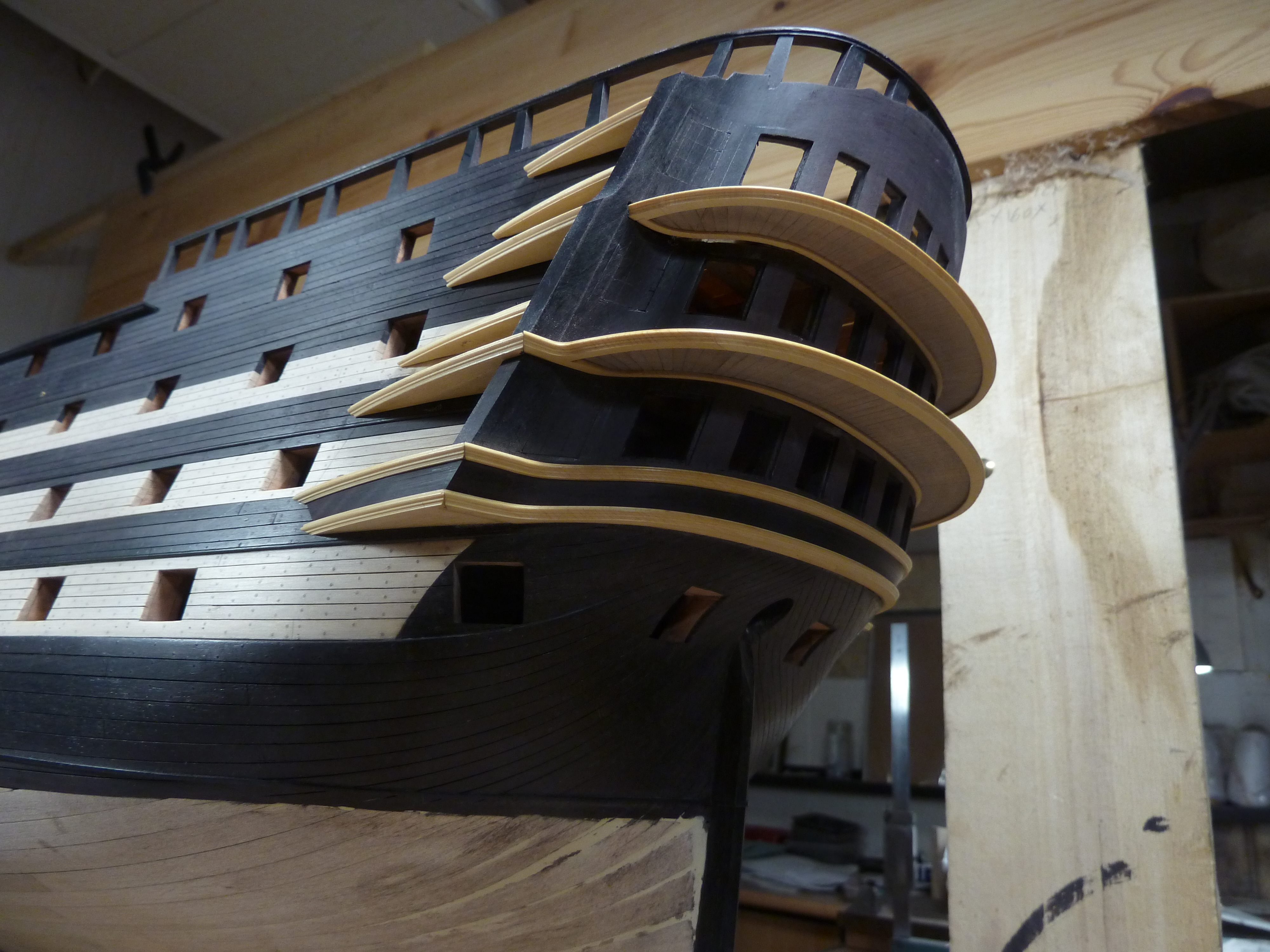

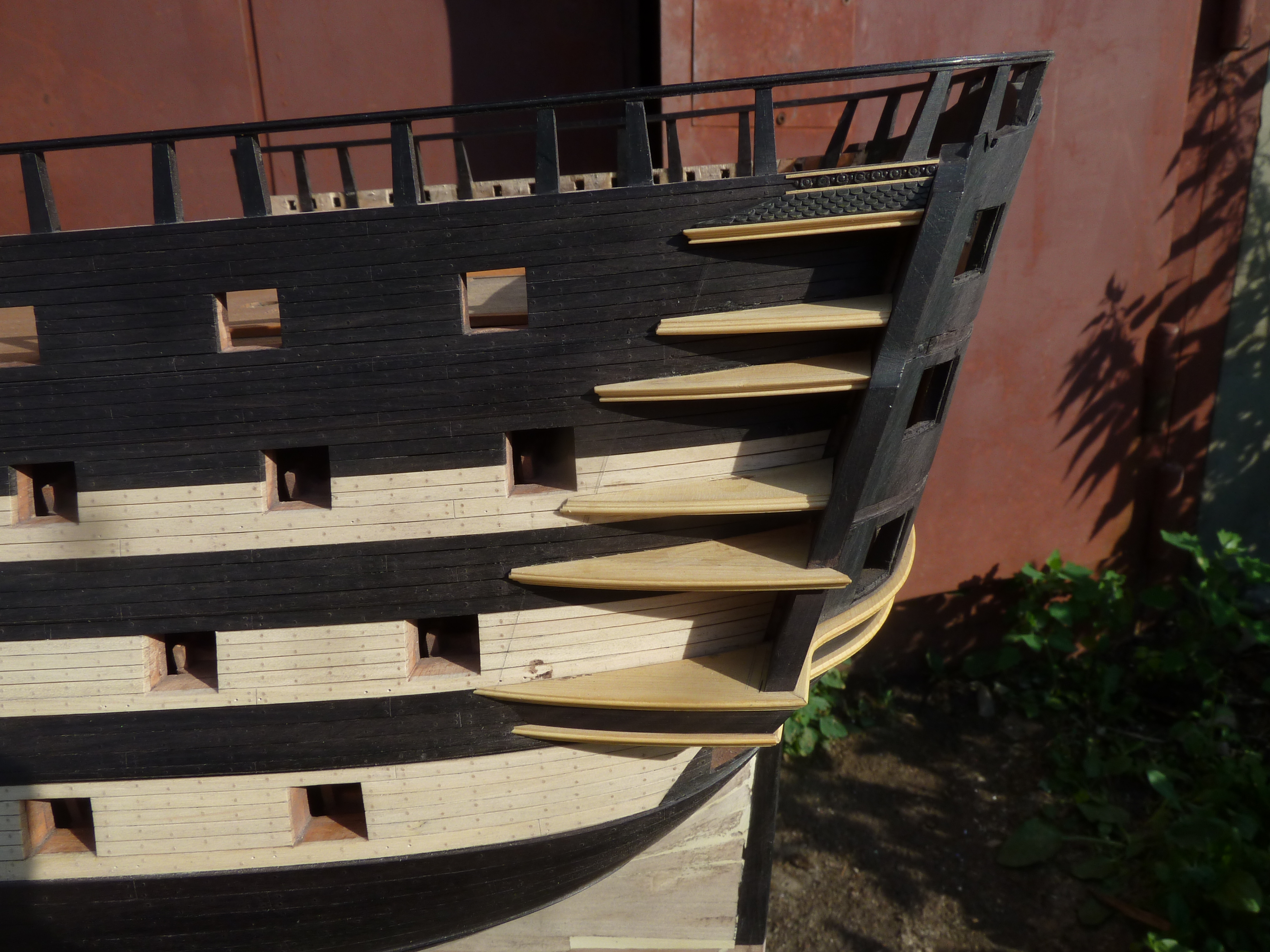

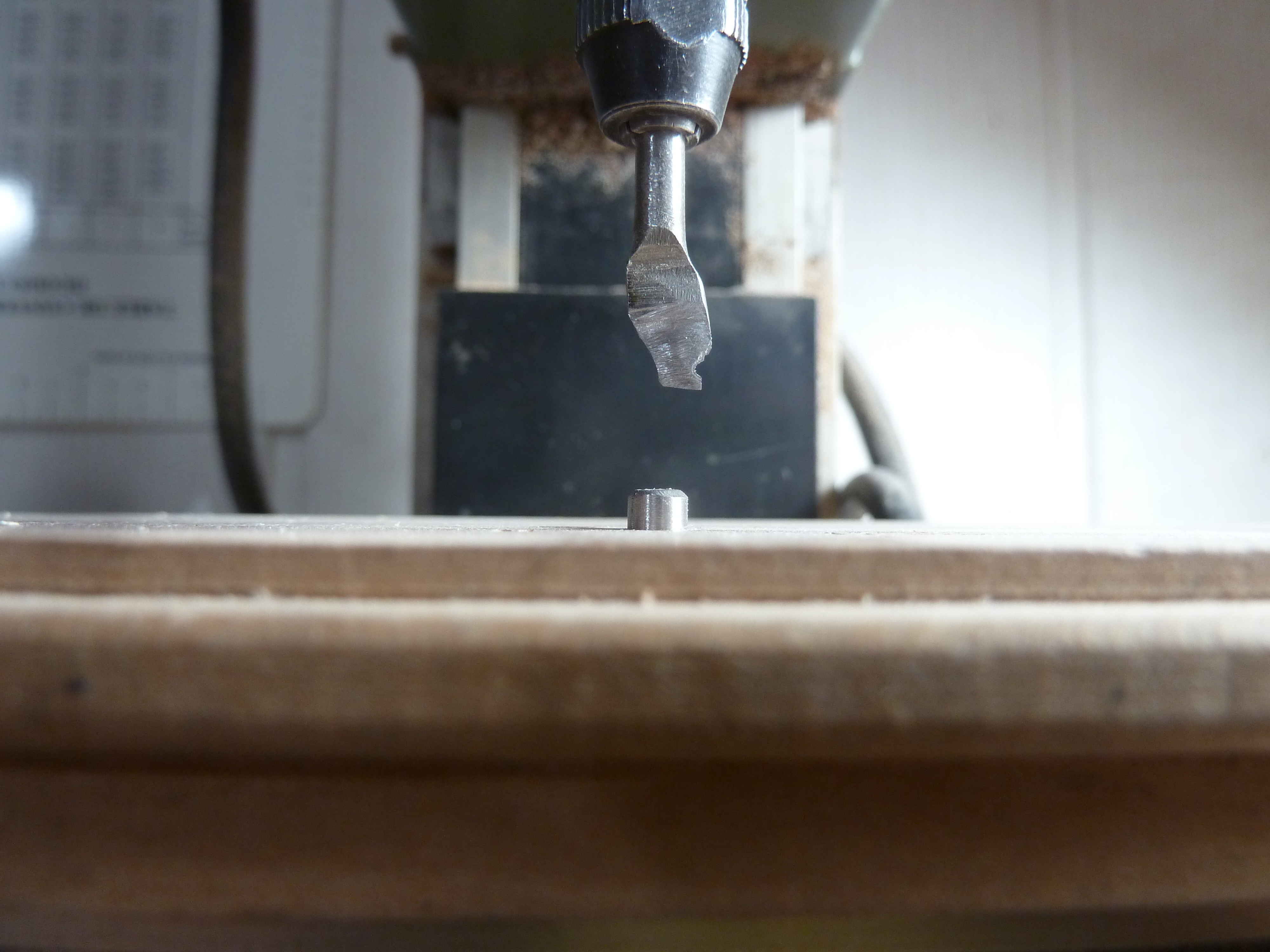

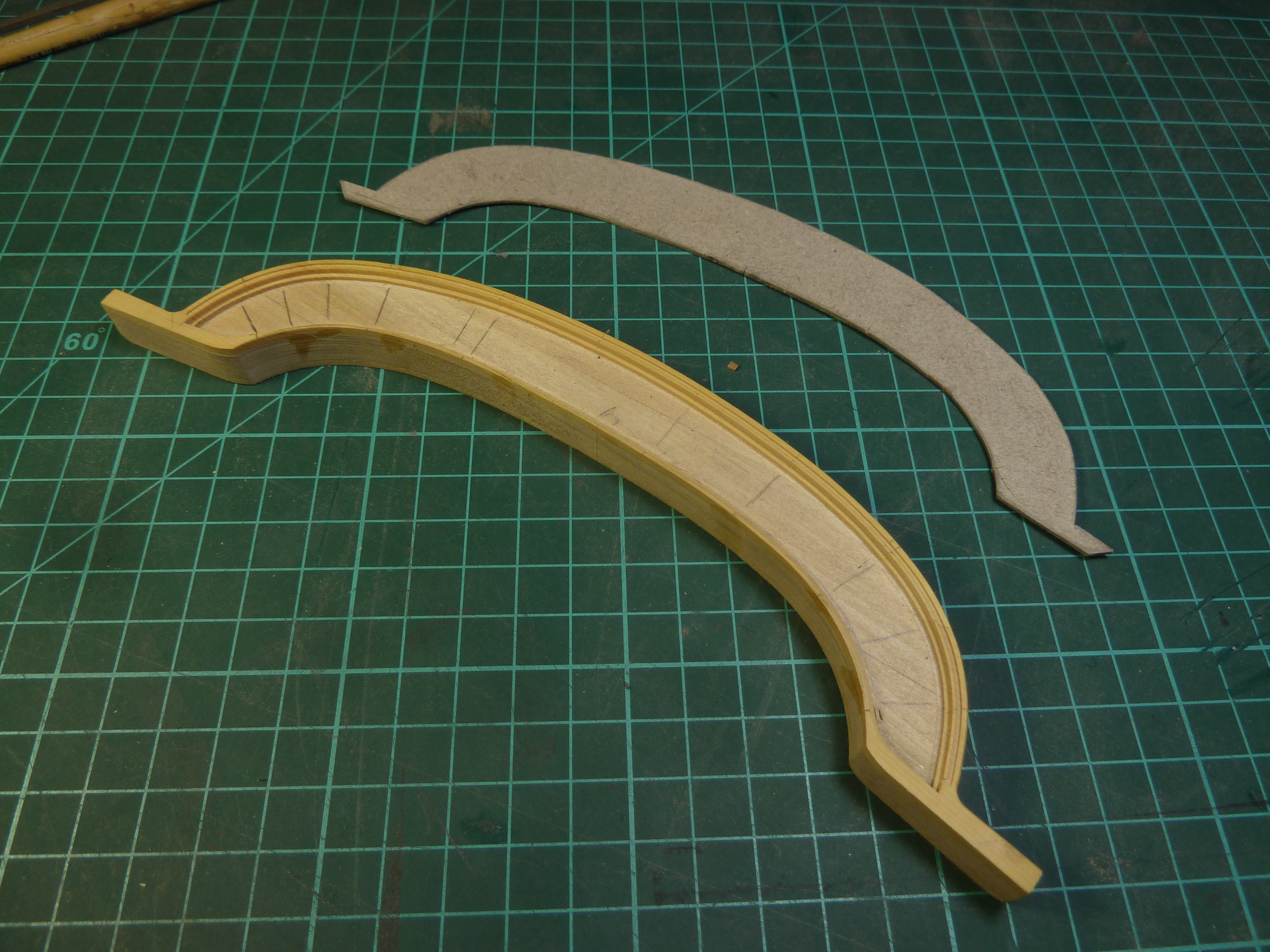

Изготовление балконов. Контур балкона делается аналогично реелям подштульцев. Сначала снимаю по месту картонный шаблон места посадки. Затем делаю картонную выкройку и по ней деревянное лекало. Заготовка приклеивается к лекалу на несколько капель циакрина. Фрезеруется с помощью копировального штыря. Контур фасонный фрезеровал самодельной фрезой и штырь был 3 мм. Четверти внутри делал твердосплавной фрезой 1 мм смещая штырь от фрезы на необходимый размер. Штырь был равен Ф фрезы - 1 мм. Главное держать заготовку примерно перпендикулярно смещению.

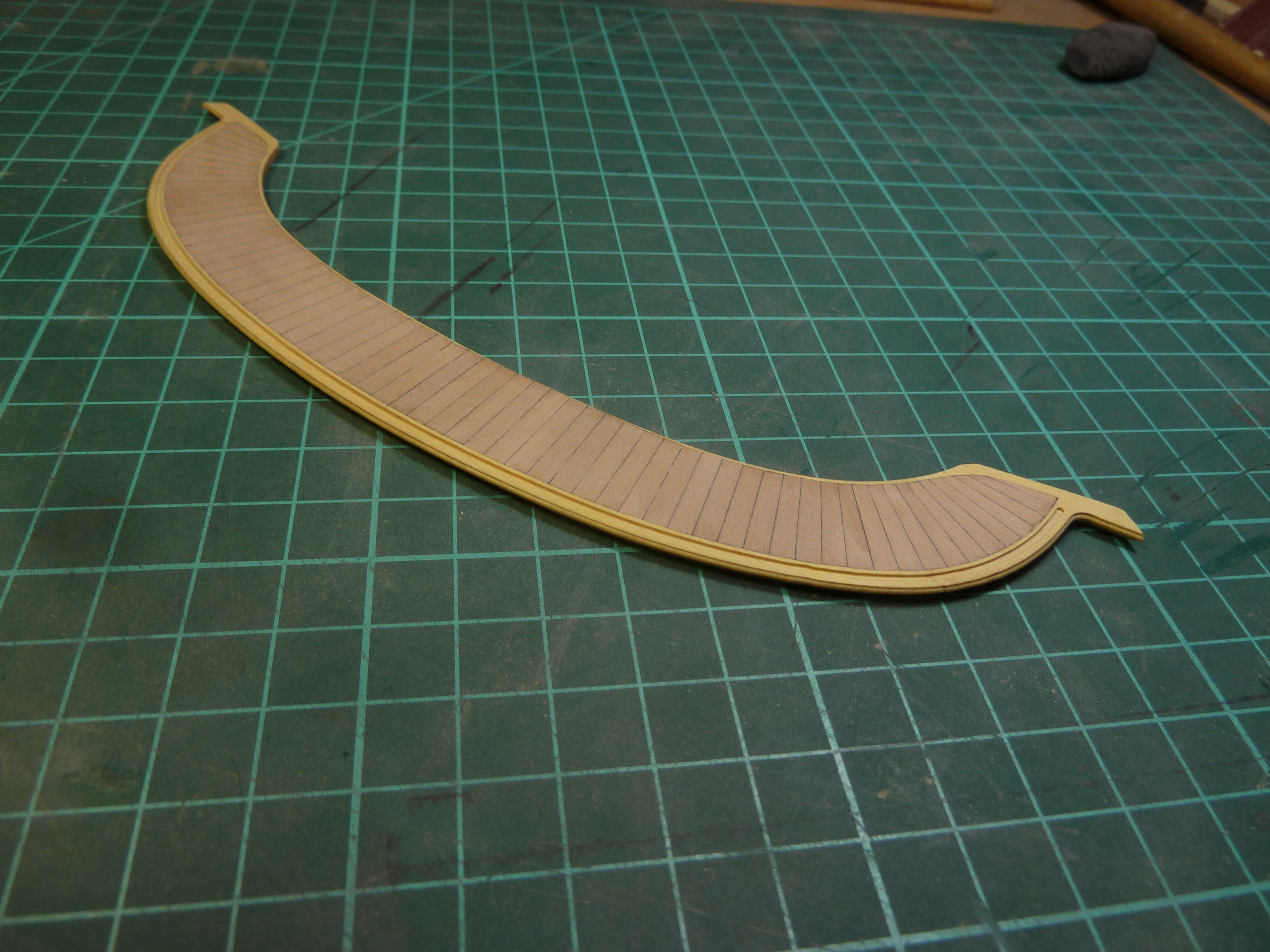

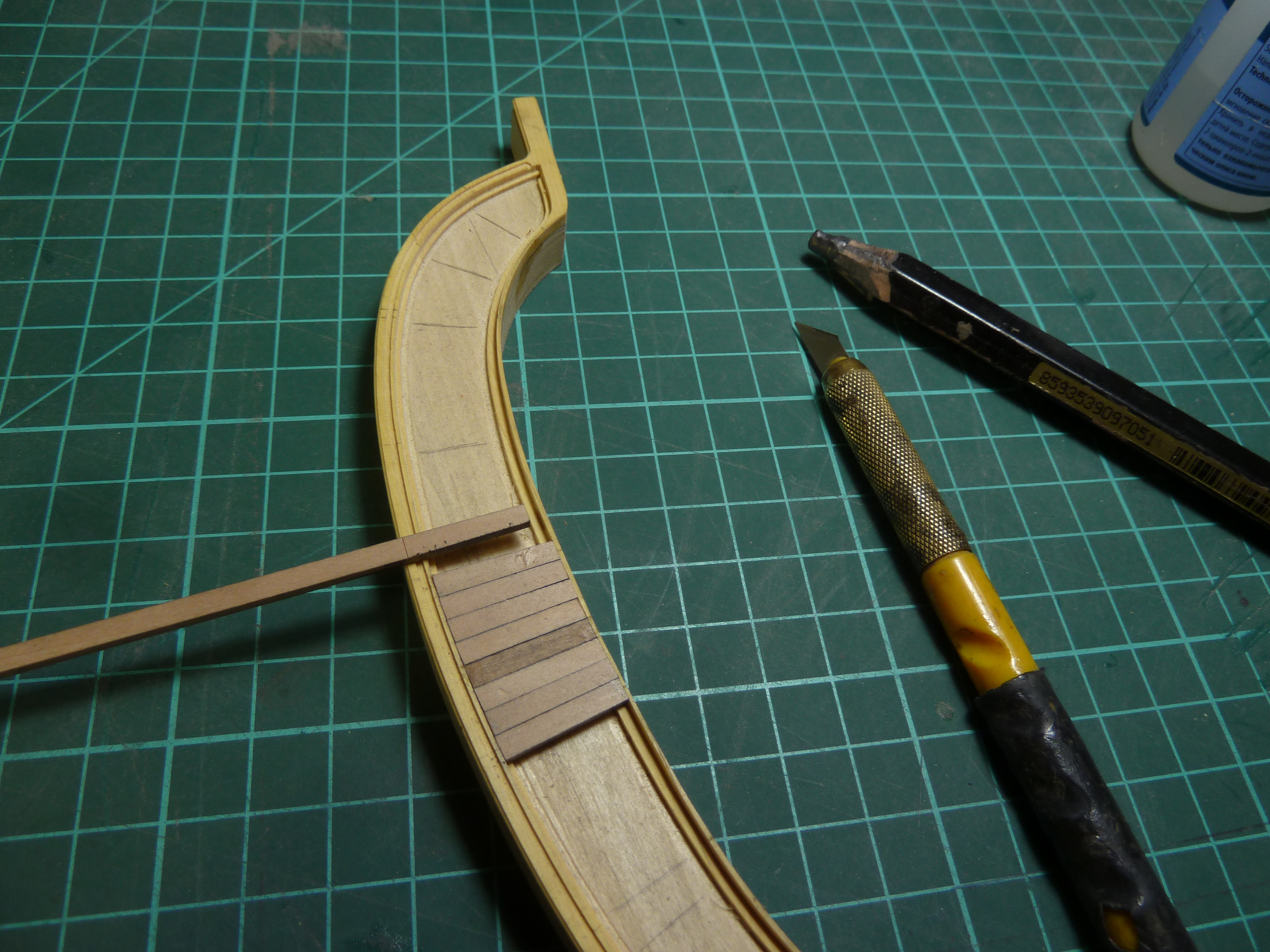

Не снимая с лекала зачистил четверти и сделал разметку настила. Есть несколько способов настила - поперек веером, вдоль короткими кусками и досками повторяющими изгиб балкона. На моделях 12 Апостолов я встречал все три способа. На архивнике не показана раскладка балкона поэтому я выбрал первый вариант как наиболее технологичный и на мой взгляд внешне более выигрышный. Торцы реек красил карандашом 8B. После шлифовки настила отодрал готовый балкон и подогнал его по месту. По периметру балконов сделан паз 1 х0,5 мм для фиксации железного ограждения

[Наташенька]

Обалденно ! Супер!

[Sm58]

Вас не Лев Ильич сподвиг на этот подвиг?

[Dmitry Shevelev]

Спасибо Наташа! Ко Льву Ильичу отношусь с глубочайшим почтением, но он ни при чем. Заказчик сподвиг.

[Павел Крук]

День добрый. Работа впечатляет.

Есть просьба если не сложно отснимете как делаются картонные шаблоны сложных поверхностей (последовательность подгонки) и как вы относитесь к профильным шаблонам такого типа https://www.shipmodeling.ru/shop/ruchny ... on_GEN837/

[Dmitry Shevelev]

Павел, именно таким шаблоном профильным я и пользуюсь. Очень удобно! Снимаю им половину контура кормы, накладываю на картон, обвожу и вырезаю. С половинки картонного шаблона снимаю копию. Картонки должны немного перекрывать друг друга. Затем наложив обе половины на корму и добившись плотного прилегания прямо на месте клею их вместе. Затем с помощью полученного контура делаю выкройку балкона.

[Dmitry Shevelev]

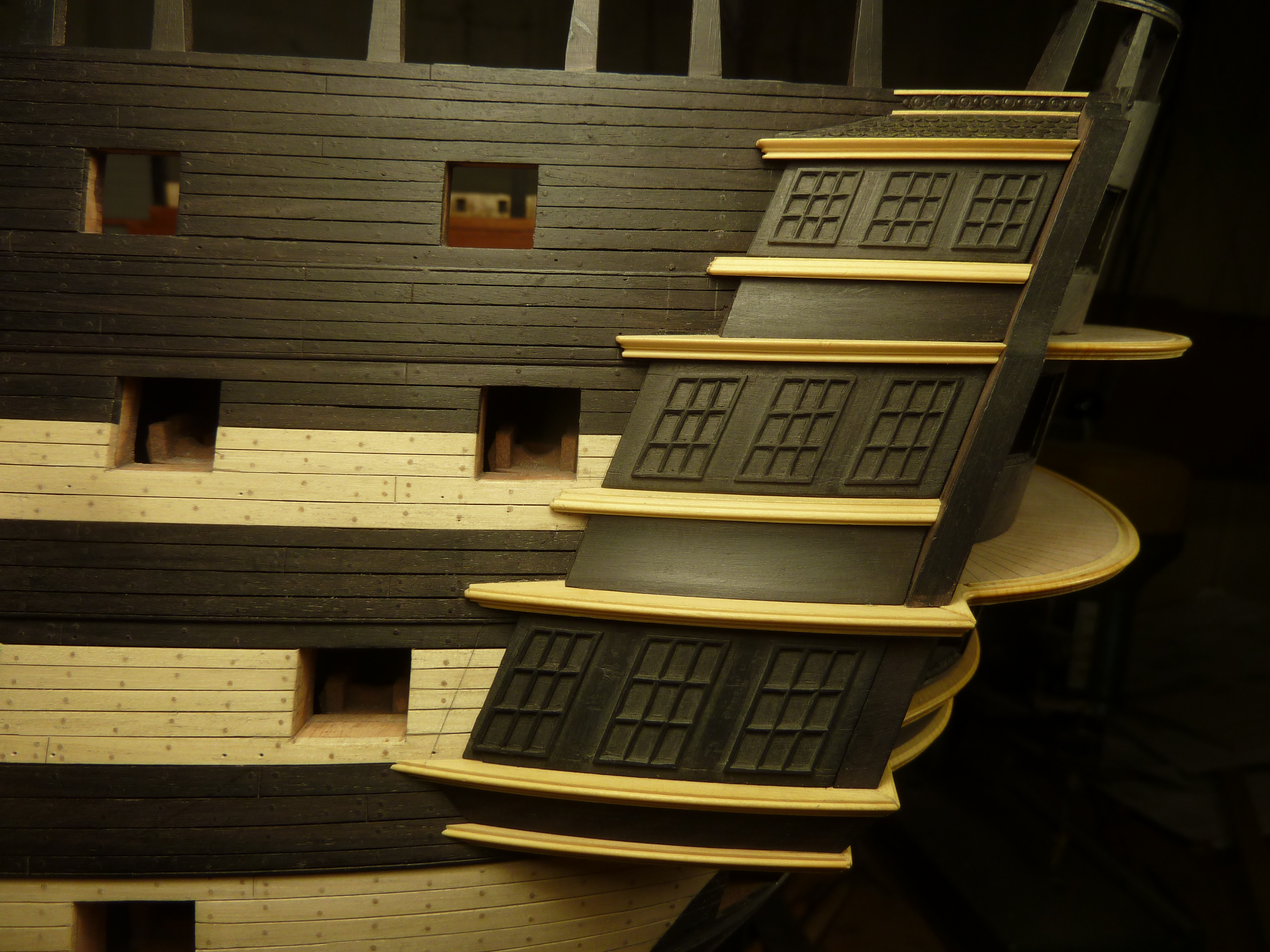

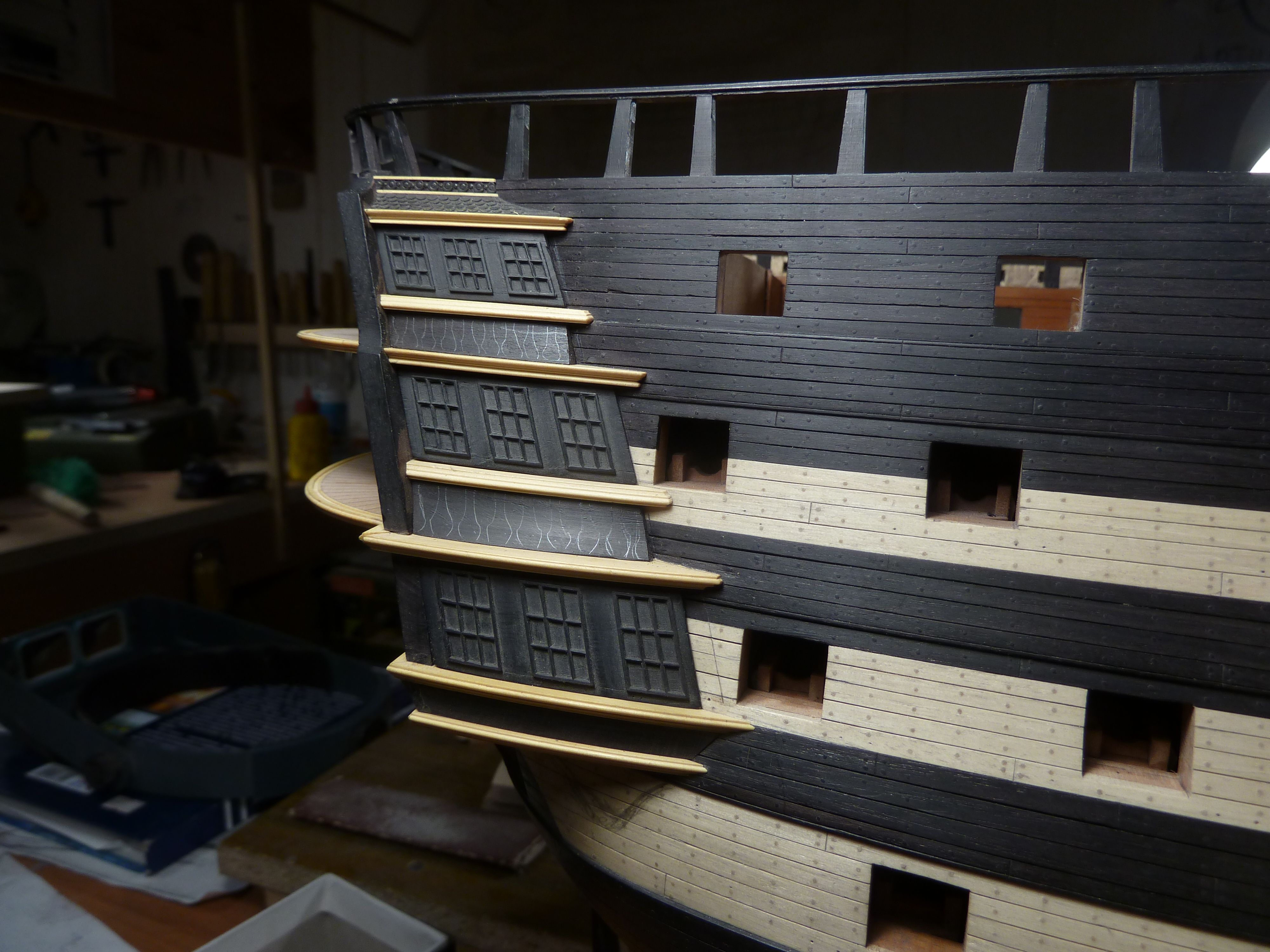

Закончил фальш окна. Рейка граба 0,6х0,6 После шлифовки собранных рам снял ножом фаски. Рамы ожили после этого и зрительно стали тоньше.
Работу пока прерываю, в субботу буду уже в Евпатории.

[Richie]

Я подозреваю что на штульцах такого размера было остекление

[Dmitry Shevelev]

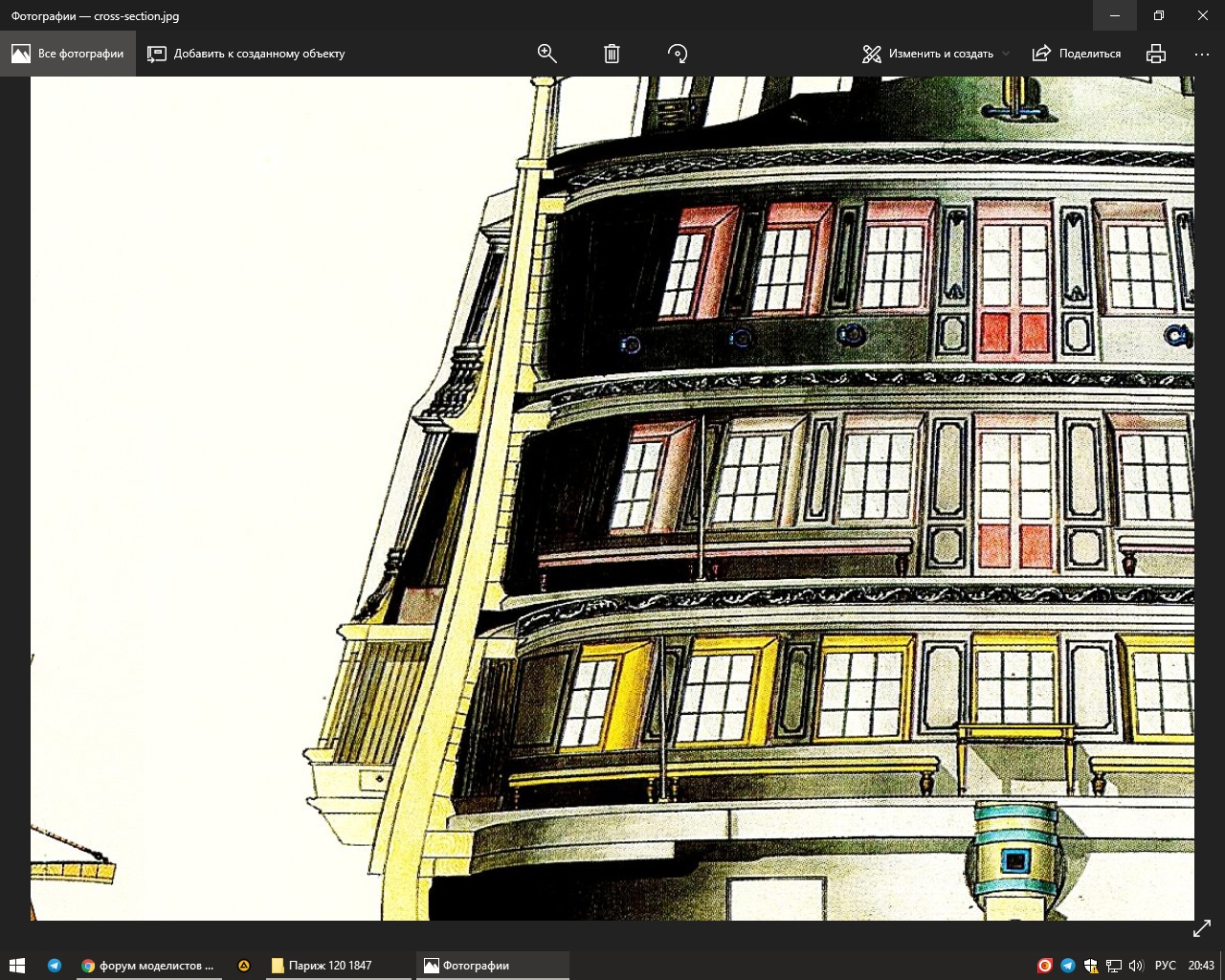

На чертеже опердека галерея попадает в разрез. Окна нормальные там только на корме. Из приведенного чертежа не следует что там окна.

[Richie]

в нижней галерее прорисован чёткий проём
