"Повелитель морей" от DeAgostini

Сообщение Анатолий Осипов » Чт май 04, 2017 8:10

Коллеги.
Вот и я решился на собственную тему об этом корабле и его сборке для получения подзатыльников, рекомендаций и всего того, что щедро раздают в любой профессиональной среде :D
Я далеко не профессионал, однако есть небольшой опыт, хоть и давний, образование и опыт механика и руки растущие чуть выше пояса.
Инструмент абсолютно обычный, какой есть у любого в доме. Каких либо станков, приспособлений и прочего нет.
Единственное...заказал у китайцев мини дрель и есть желание сделать шлифовальный станочек из блендера, у которого потеряны насадки и он не нужен... в общем и всё))

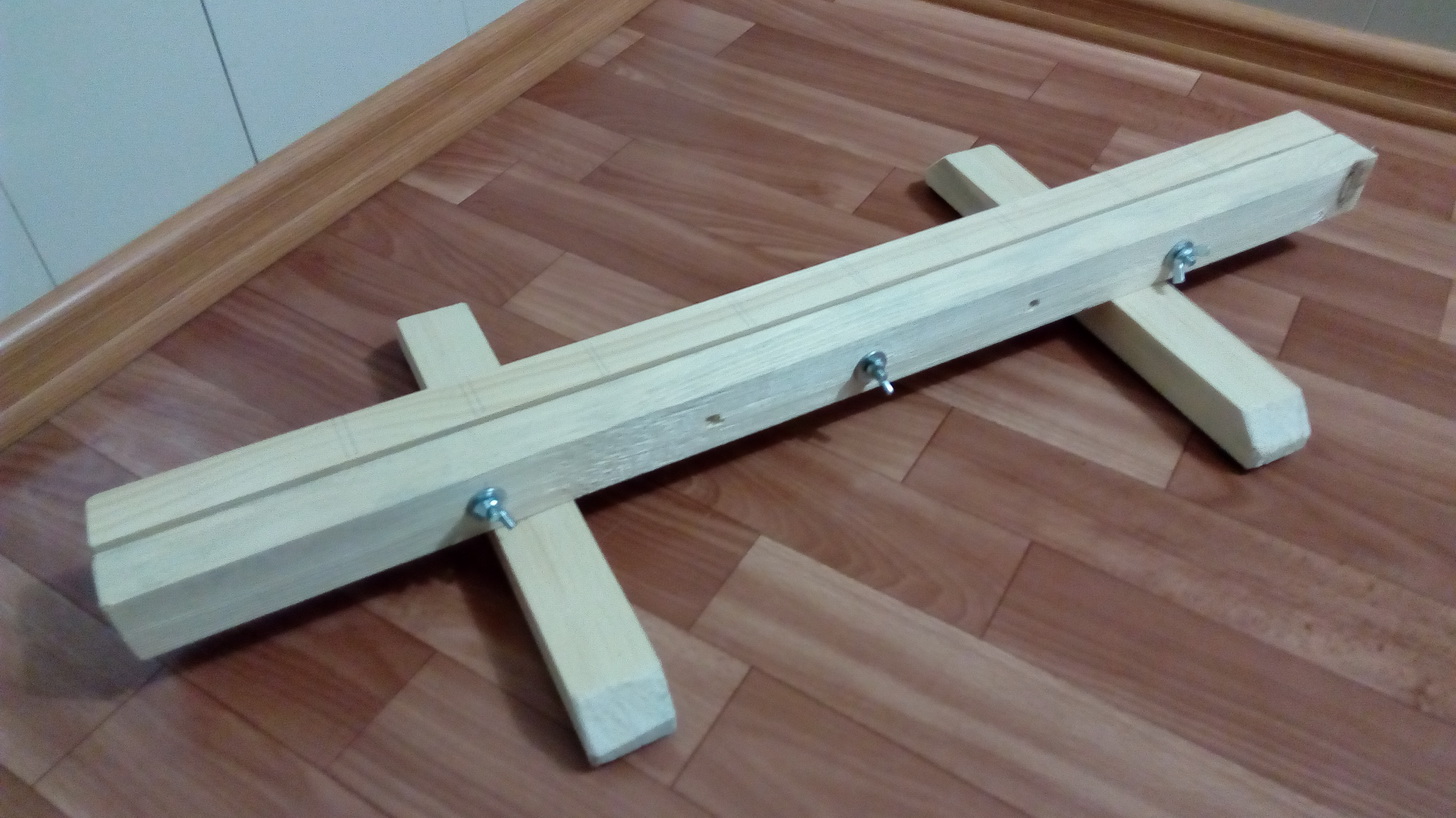

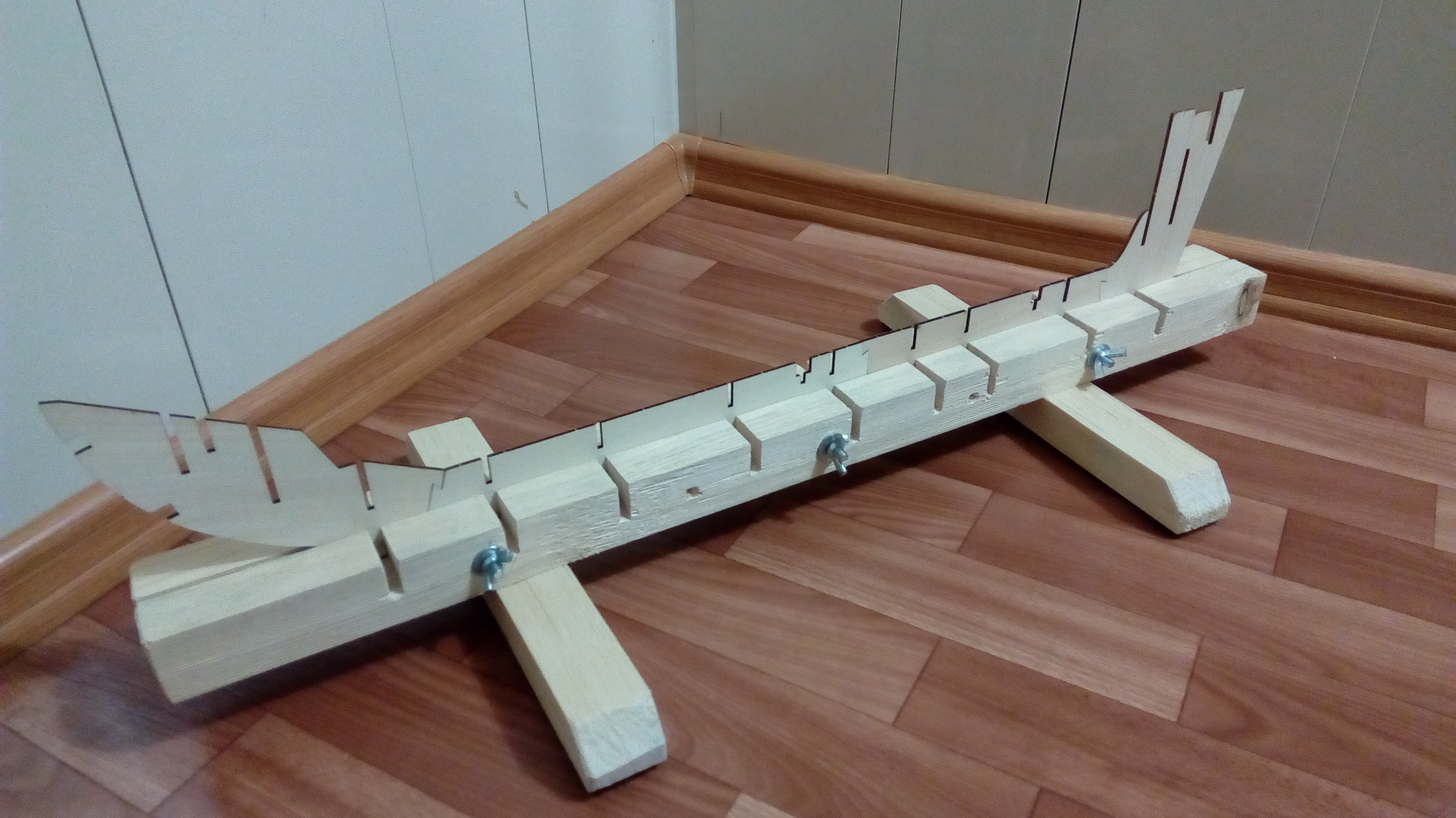

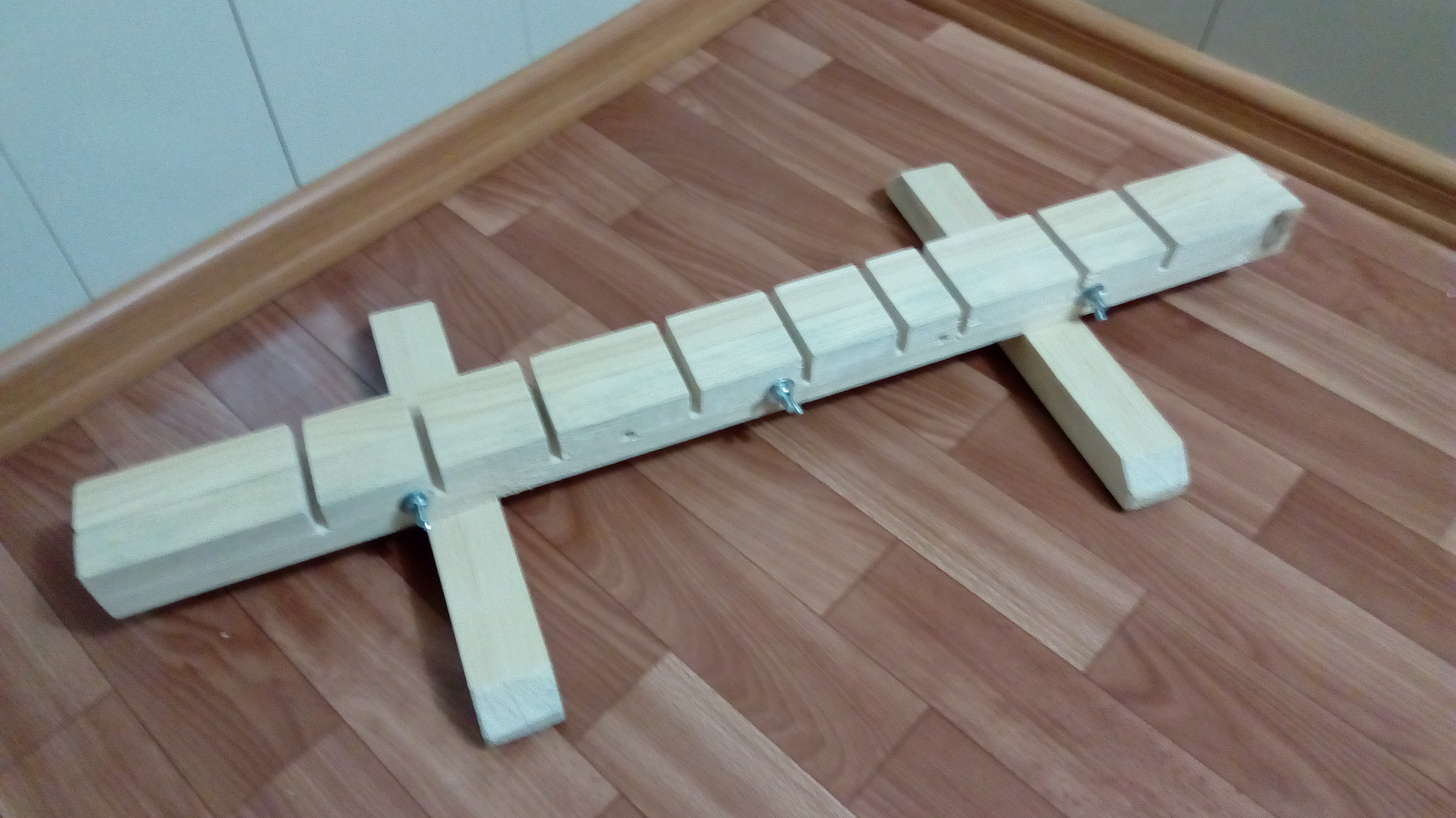

Немного почитав в сети, решил сделать стапель простейшей конструкции из того, что было. А было только 2 рейки 30х40 каждая по 1 м.
Отпилил по 300мм на опоры... Остальное видно из фото.

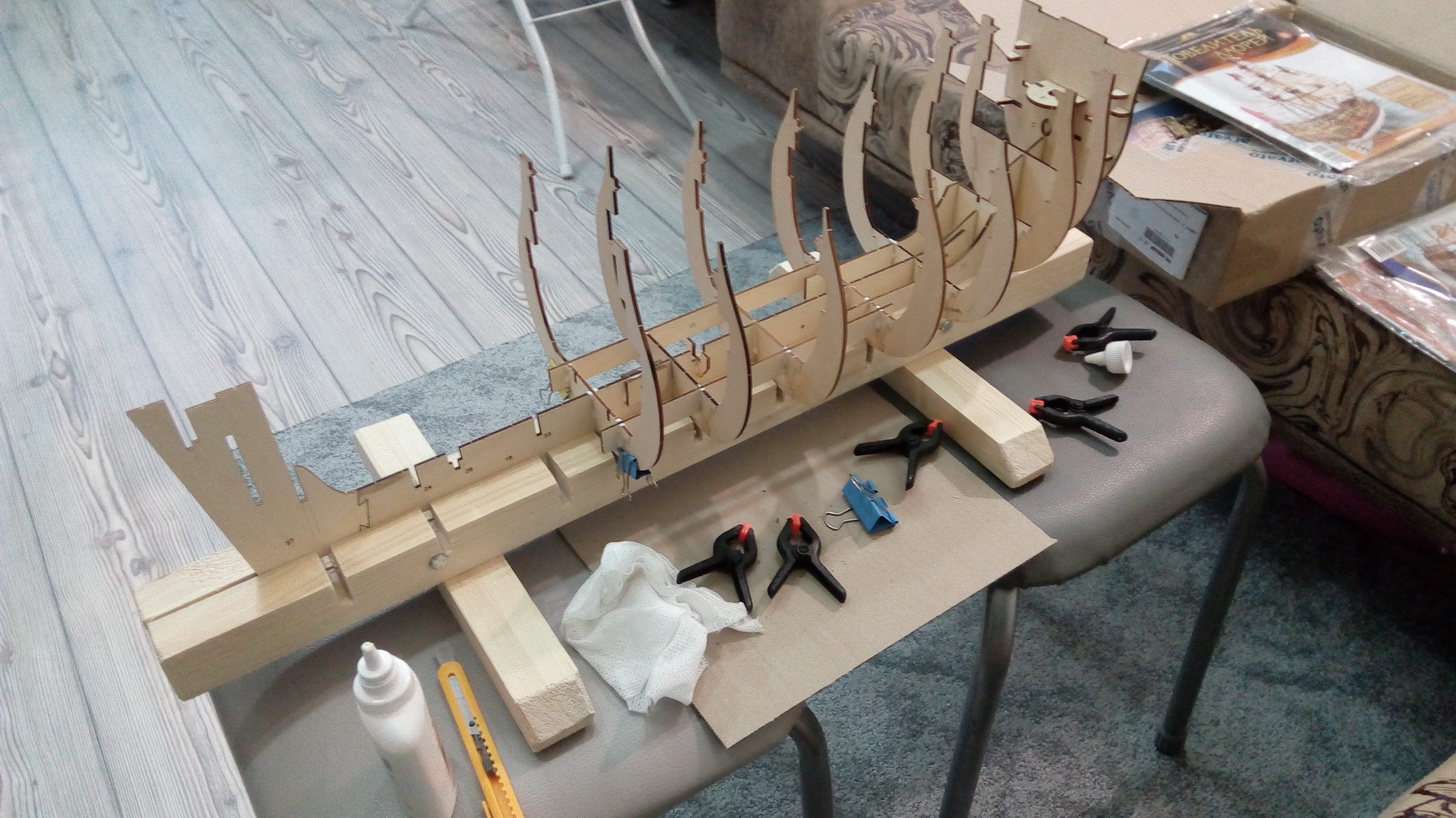

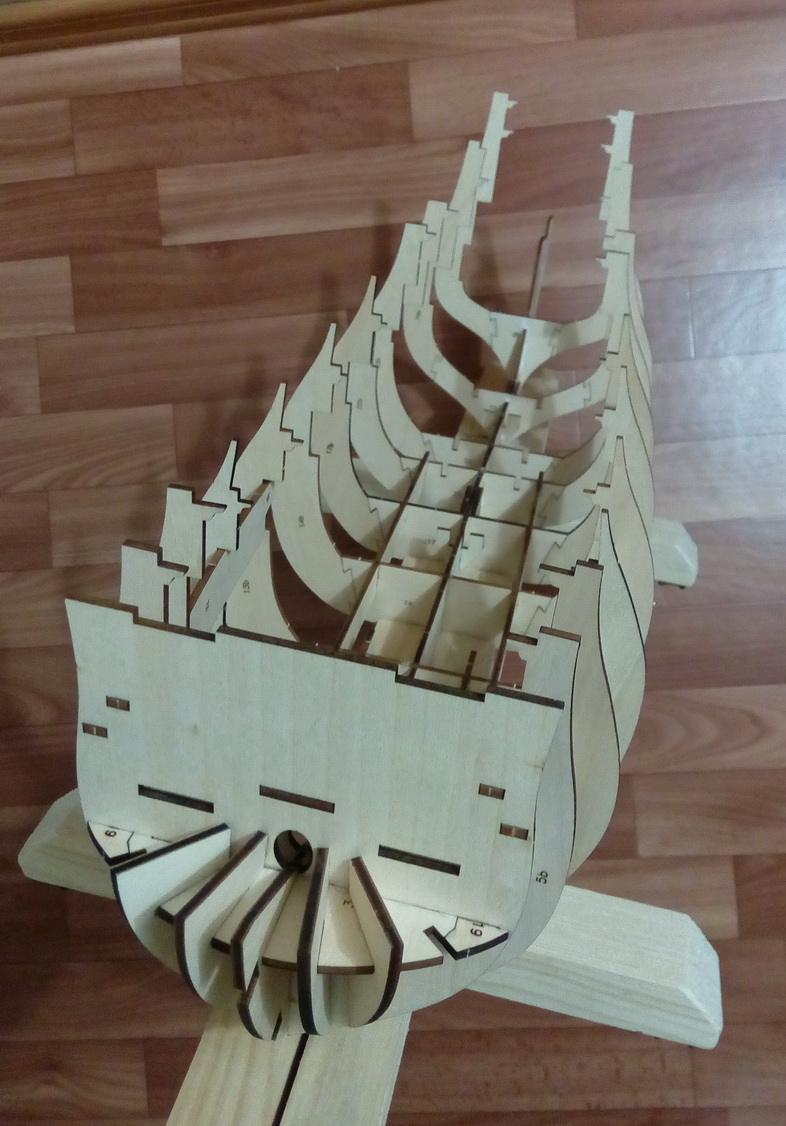

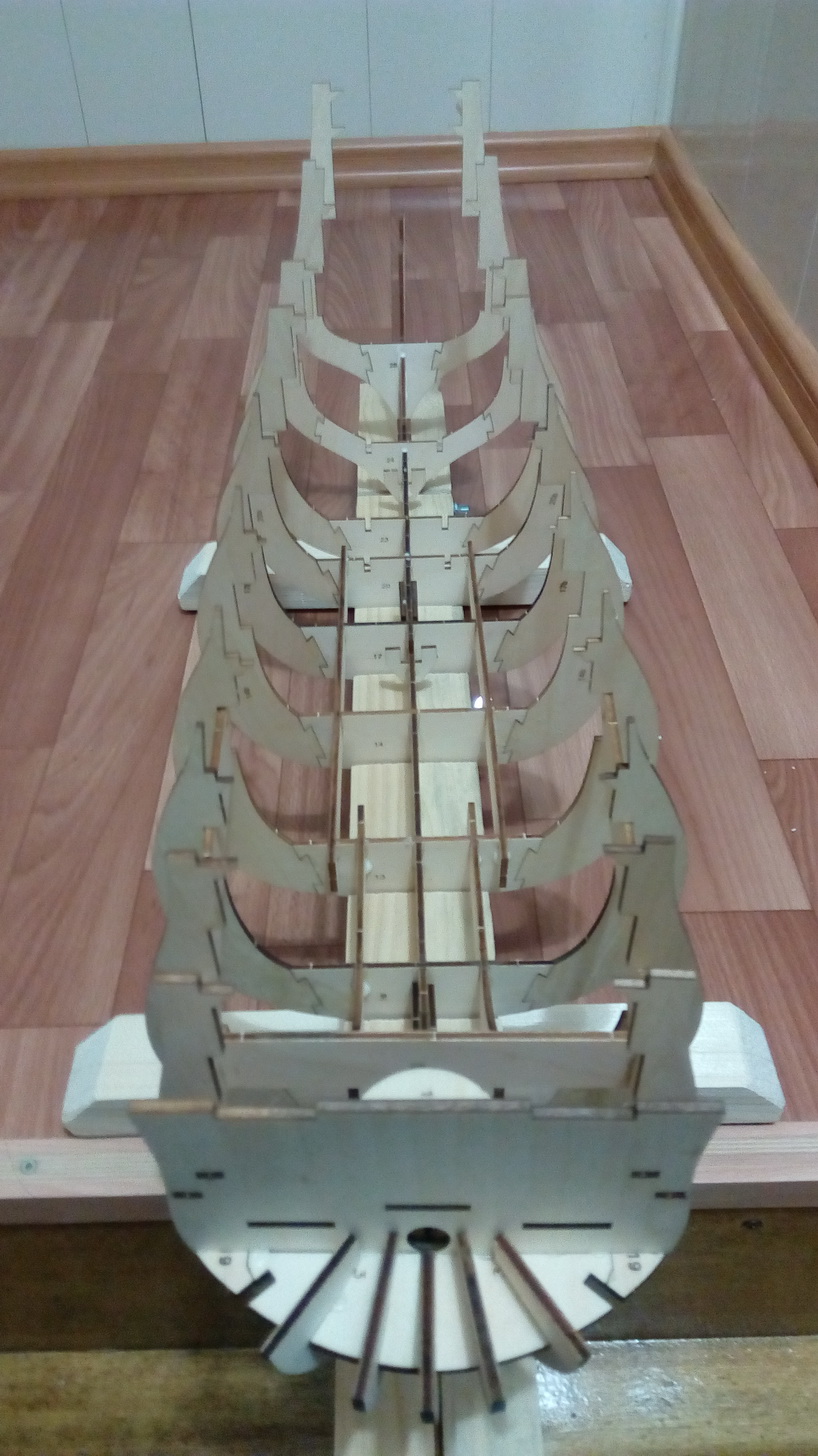

На фото результат сборки с №1 по №8. Пушки, якорь и шлюпку оставлю на далекое будущее.
Анатолий Осипов

Сообщения: 667
Зарегистрирован: Сб мар 18, 2017 18:03
Откуда: Сахалин
Благодарил (а): 28 раз.
Поблагодарили: 11 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение Анатолий Осипов » Чт май 04, 2017 8:14

...
Вложения
IMG_20170503_214904_новый размер.jpg
IMG_20170503_214809_новый размер.jpg
IMG_20170503_205014_новый размер.jpg
IMG_20170502_203618_новый размер.jpg
IMG_20170502_203212_новый размер.jpg
IMG_20170502_201709_новый размер.jpg
Анатолий Осипов

Сообщения: 667
Зарегистрирован: Сб мар 18, 2017 18:03
Откуда: Сахалин
Благодарил (а): 28 раз.
Поблагодарили: 11 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение Валентин Озеров » Чт май 04, 2017 8:42

Со стапелем это вы правильно заморочились. Советую на этом этапе подобрать материал для заполнения шпаций. Липа, бальза...
Аватара пользователя
Валентин Озеров

Сообщения: 1842
Зарегистрирован: Пн окт 20, 2014 13:13
Откуда: Москва
Благодарил (а): 60 раз.
Поблагодарили: 159 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение Анатолий Осипов » Чт май 04, 2017 8:49

а какие ждут неприятности. если шпации оставить пустые? Черновая обшивка будет рейка 2х5х300 (правда не знаю какое дерево).
Предположу что будут видны переходы через шпангоуты..или есть что-то ещё, от чего заполнение должно спасти?
Анатолий Осипов

Сообщения: 667
Зарегистрирован: Сб мар 18, 2017 18:03
Откуда: Сахалин
Благодарил (а): 28 раз.
Поблагодарили: 11 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение Валентин Озеров » Чт май 04, 2017 9:15

1. Сразу сформируете правильные обводы корпуса
2. Проводить разметку поясов обшивки значительно удобнее
3. Черновые рейки будете клеить не к воздуху, а на материал.
Аватара пользователя
Валентин Озеров

Сообщения: 1842
Зарегистрирован: Пн окт 20, 2014 13:13
Откуда: Москва
Благодарил (а): 60 раз.
Поблагодарили: 159 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение Анатолий Осипов » Чт май 04, 2017 9:28

спасибо... в принципе это всё даже мне видно. И понимаю что это самое лучшее продолжение для получения приемлемого результата. Спросил потому что не очень хочется дополнительной работы))
А во с материалом засада)) у меня в округе кроме растущей лиственницы и немного пихты, больше ничего нет))) А до более менее крупного города 850 км.. Придется как всегда - Почта России))
Анатолий Осипов

Сообщения: 667
Зарегистрирован: Сб мар 18, 2017 18:03
Откуда: Сахалин
Благодарил (а): 28 раз.
Поблагодарили: 11 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение alnike1970 » Чт май 04, 2017 10:11

...Анатолий приветствую... Если будет черновая крепкая обшивка, я бы сильно не заморачивался над заклейкой шпаций... Заклеил бы только нос, корму - последний просвет и по середине для прочной стыковки реек обшивки. Если заклеивать весь корпус и делать болванку, тогда зачем черновая рейка, на хорошо выведенную болванку - сразу клеить чистовую рейку. :D Но это моё мнение, сугубо так сказать... :D
С уважением, Александр..!
Аватара пользователя
alnike1970

Сообщения: 1215
Зарегистрирован: Пт мар 26, 2010 13:55
Откуда: Новосибирск
Благодарил (а): 2 раз.
Поблагодарили: 37 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение Анатолий Осипов » Чт май 04, 2017 10:23

День добрый, Александр..
Очень даже хорошее сугубо)) И мне нравится)) Однако рейки черновой обшивки будут идти с номерами...можно использовать, можно отложить в сторону для поделок. Сейчас обдумываю вариант с бальзой, но не так, как товарищ в соседней ветке (много-много элементов плашмя между собой). Думаю приобрести бальзу 20 мм, вырезать элементы и вклеивать...как бы объяснить...торцами к шпангоутам с напуском наружу мм 2-3-4 для обработки. ...мммм.. внешне будет напоминать как у танка активная броня)))) прямоугольниками.. Думаю должно получится. В итоге будет что-то напоминающее "болванку".
Анатолий Осипов

Сообщения: 667
Зарегистрирован: Сб мар 18, 2017 18:03
Откуда: Сахалин
Благодарил (а): 28 раз.
Поблагодарили: 11 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение djuzzeppe » Чт май 04, 2017 11:14

alnike1970 писал(а):Заклеил бы только нос, корму - последний просвет и по середине для прочной стыковки реек обшивки. Если заклеивать весь корпус и делать болванку, тогда зачем черновая рейка, на хорошо выведенную болванку - сразу клеить чистовую рейку.


Присоединяюсь, очень дельный совет и освобождает от кучи лишней работы.
А вот блендер на шлифовалку не подходит, слишком большие обороты. Лучше взять небольшой двигатель на 2700 об/мин.(например от лентопротяжного механизма старого бабинника или от мелкой вентиляции) и на его базе построить шлифовалку, в разы удобней. Вот я делал viewtopic.php?f=10&t=1457 , только наклонный стол совсем не нужен, можно его упразднить :D
Или на базе небольшого китайского точила, на форуме тоже есть примеры.
djuzzeppe

Сообщения: 321
Зарегистрирован: Ср дек 07, 2005 18:14
Откуда: г.Ростов-на-Дону
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение Анатолий Осипов » Чт май 04, 2017 15:07

djuzzeppe писал(а):.....А вот блендер на шлифовалку не подходит, слишком большие обороты......

наверное вы правы, но у меня другого ничего нет...когда-то было хлама всякого полный гараж))..сейчас жизнь иная...то ли к счастью, то ли к сожалению)).. всёж попробую из того что есть..
Анатолий Осипов

Сообщения: 667
Зарегистрирован: Сб мар 18, 2017 18:03
Откуда: Сахалин
Благодарил (а): 28 раз.
Поблагодарили: 11 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение alnike1970 » Пт май 05, 2017 6:04

...Анатолий с бальзой осторожней, я то же по началу её пихал, но сейчас отказался практически полностью... :D Она очень мягкая и на самом деле с ней не так просто работать как кажется... На соседней ветке он правильно делает тонкий слой торцом для жёсткости, но я не взялся бы за такое... :D Зачем такой геморрой, да и бальза то дорогой материал... По молодости то же много чего на пробовался, так что дерзайте... :mrgreen:
С уважением, Александр..!
Аватара пользователя
alnike1970

Сообщения: 1215
Зарегистрирован: Пт мар 26, 2010 13:55
Откуда: Новосибирск
Благодарил (а): 2 раз.
Поблагодарили: 37 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение Анатолий Осипов » Пт май 05, 2017 6:55

alnike1970 писал(а):......, так что дерзайте... :mrgreen:

Дерзну обязательно :mrgreen: Однако, учитывая отдаленность моего бытия от залежей бальзы (а хочется ж ведь прямо сейчас делать), ищу приемлемые варианты из искусственных материалов... Пощупал лист утеплителя технониколь, очень плотный, практически как бальза. Определюсь как на него воздействует клей... а вдруг это "то самое"? :mrgreen:
Анатолий Осипов

Сообщения: 667
Зарегистрирован: Сб мар 18, 2017 18:03
Откуда: Сахалин
Благодарил (а): 28 раз.
Поблагодарили: 11 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение djuzzeppe » Пт май 05, 2017 11:59

Как источник мягкого дерева можно использовать ящики из под фруктов, думаю такого добра и в ваших краях хватает.
На счет шлифовалки, полистайте вот тему viewtopic.php?f=10&t=101&hilit=%D1%81%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F+%D1%88%D0%BB%D0%B8%D1%84%D0%BE%D0%B2%D0%B0%D0%BB%D0%BA%D0%B0&start=105 есть много разных вариантов. Еще одно время активно обсуждалась тема про шлифовалку из винчестера, тоже вполне жизнеспособный вариант за почти даром, хотя и со своими особенностями.
djuzzeppe

Сообщения: 321
Зарегистрирован: Ср дек 07, 2005 18:14
Откуда: г.Ростов-на-Дону
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение Анатолий Осипов » Пт май 05, 2017 13:42

Попробовал как обрабатывается и клеится этот самый Технониколь.
- прекрасно режется
- прекрасно обрабатывается наждачной бумагой

- не клеится ПВА
- не приклеивается фанера на ПВА
- прекрасно склеивается супер-клеем
- прекрасно приклеивается фанера супер-клеем
- клей не разъедает материал
Как бюджетный вариант для шпаций самое оно. Одно сомнение - как потом клеить обшивку.........
Черновую на супер-клей, а к ней уже чистовую на ПВА... Наверное пойду по такому пути...
Анатолий Осипов

Сообщения: 667
Зарегистрирован: Сб мар 18, 2017 18:03
Откуда: Сахалин
Благодарил (а): 28 раз.
Поблагодарили: 11 раз.

Re: "Повелитель морей" от DeAgostini

Сообщение alnike1970 » Пт май 05, 2017 17:27

Анатолий Осипов писал(а):Как бюджетный вариант для шпаций самое оно. Одно сомнение - как потом клеить обшивку.........
Черновую на супер-клей, а к ней уже чистовую на ПВА... Наверное пойду по такому пути...

...Не советую... Надо же, технониколь, ну вы даёте... :D Ну когда срок модели на год может и ладно, всё равно выбросить...
С уважением, Александр..!
Аватара пользователя
alnike1970

Сообщения: 1215
Зарегистрирован: Пт мар 26, 2010 13:55
Откуда: Новосибирск
Благодарил (а): 2 раз.
Поблагодарили: 37 раз.
