Трёх Иерархов 1766 г. M 1:48

Сообщение Arens » Вт дек 11, 2012 4:41

Доброго времени суток, коллеги,

С вашего позволения и я вынесу своё новое начинание на всеобщее обозрение. Начинаю строить модель корабля Трёх Иерархов в масштабе 1:48 с нуля. Эта не первая моя модель, но предыдущие я строил весьма упрощенно и потом раздарил их родственникам и друзьям. Теперь хочу строить строго придерживаясь чертежей и информации, имеющейся по этому кораблю (насколько это конечно позволят мои возможности).

Здесь в соседней ветке уже строится Трёх Иерархов, и страсти там кипят нешуточные :) Буду надеяться, что появление паралелльной ветки не вызовет скуку, а внесет дополнительное разнообразие и в некотором роде даже подстегнет здоровую и доброжелательную конкуренцию :wink:

Буду рад, если мой труд будет кому-нибудь полезен, и сам буду признателен за полезные советы в ходе строительства и за критику, всё же я ещё далеко не профи в судомоделизме.
В процессе постройки: Трёх Иерархов 1766 г. М 1:48
Arens

Сообщения: 207
Зарегистрирован: Вт ноя 27, 2012 2:36
Откуда: Dortmund
Благодарил (а): 25 раз.
Поблагодарили: 26 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение Arens » Вт дек 11, 2012 4:56

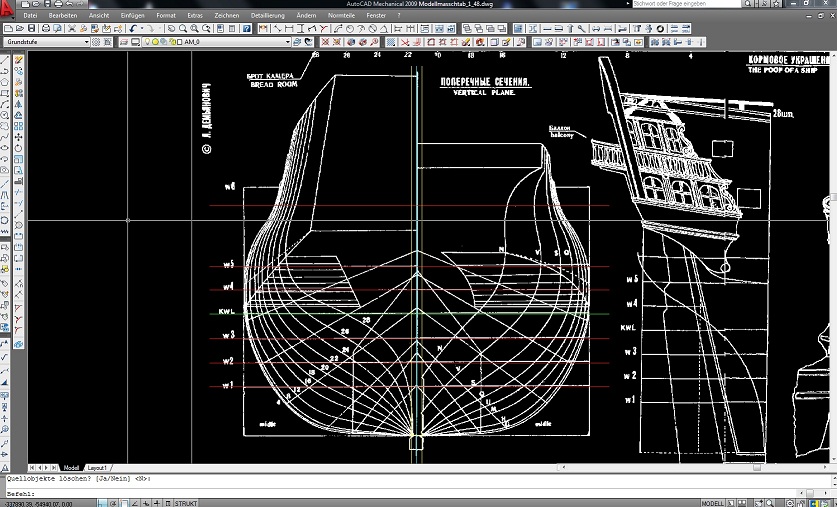

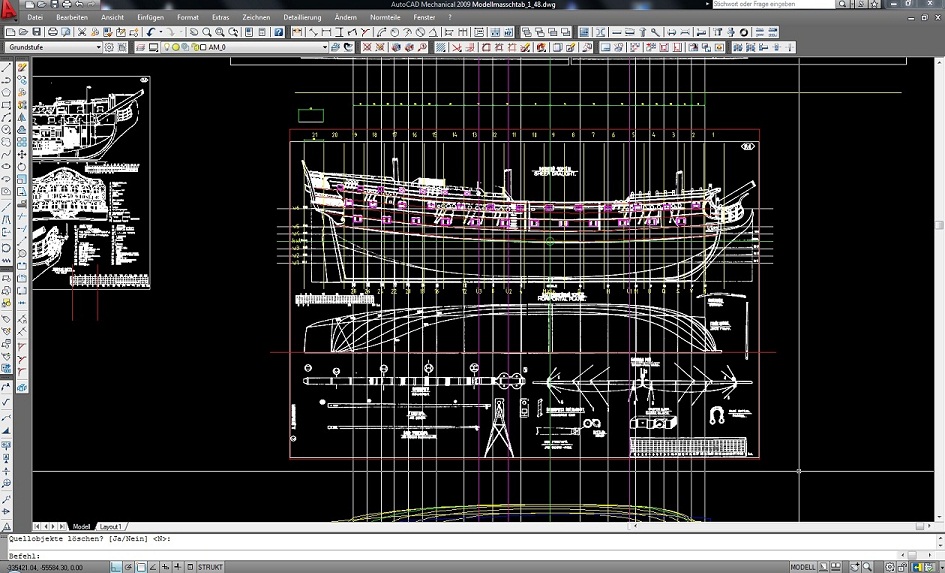

Итак, начало: чертежи вставляю в AutoCAD, обвожу необходимые контуры

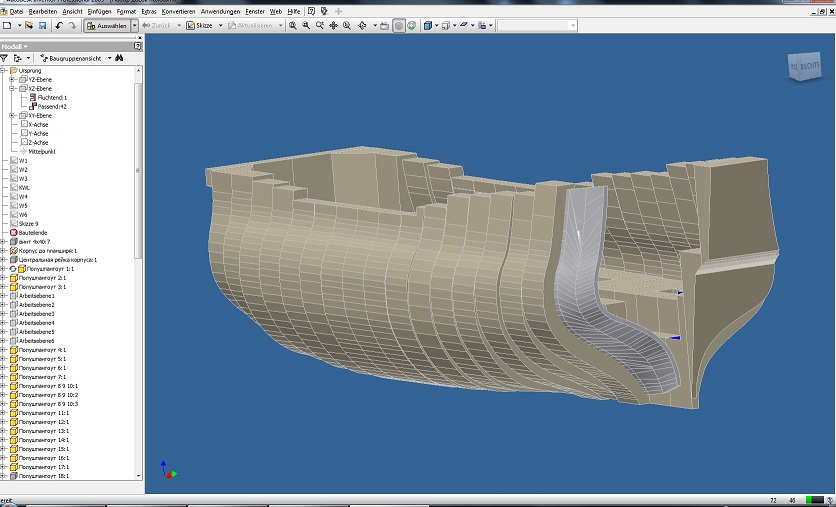

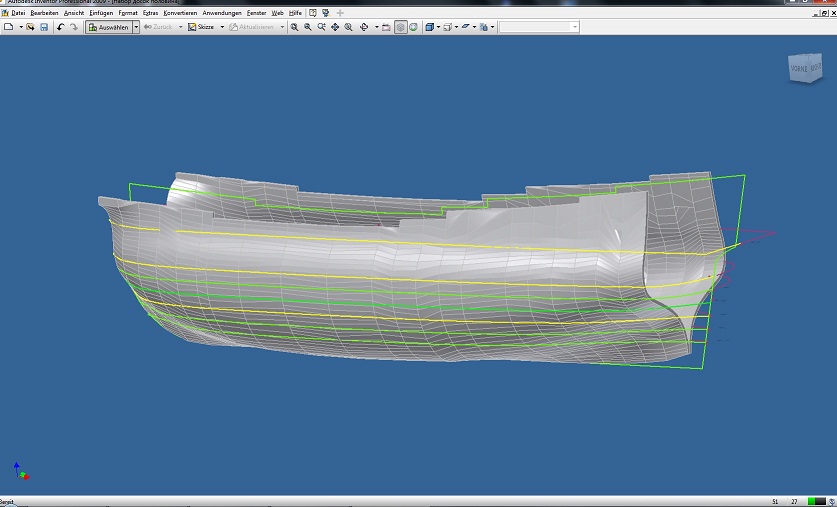

Полученную геометрию переношу в 3-D программу (у меня Autodesk Inventor) и моделирую обводы корпуса.
По полученным обводам моделирую заготовки с учетом припуска на обработку. За шпацию принимаю доску толщиной 50 мм.

Потом переношу полученные контуры заготовок обратно в AutoCAD и получаю контуры заготовок.

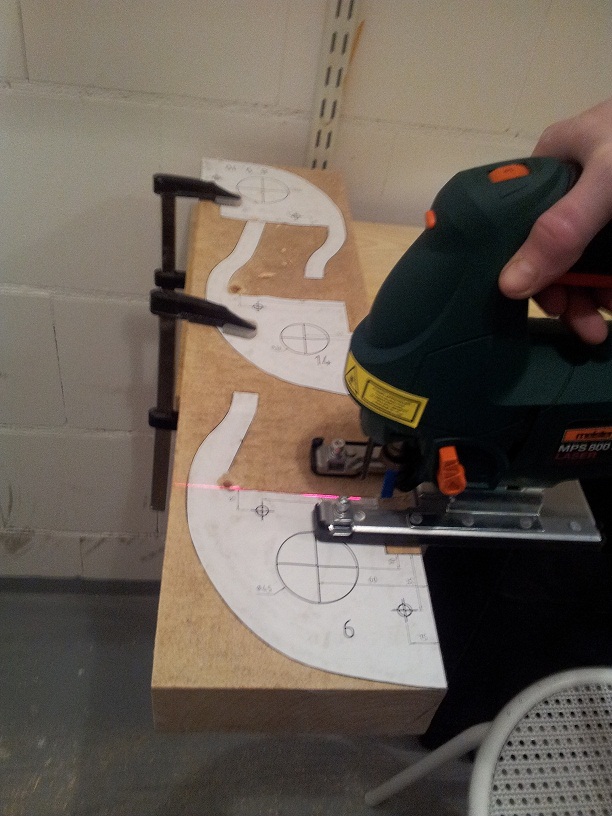

Начал работы 1 декабря. Распечатал шаблоны и наклеил их на доски. Материал – липа.

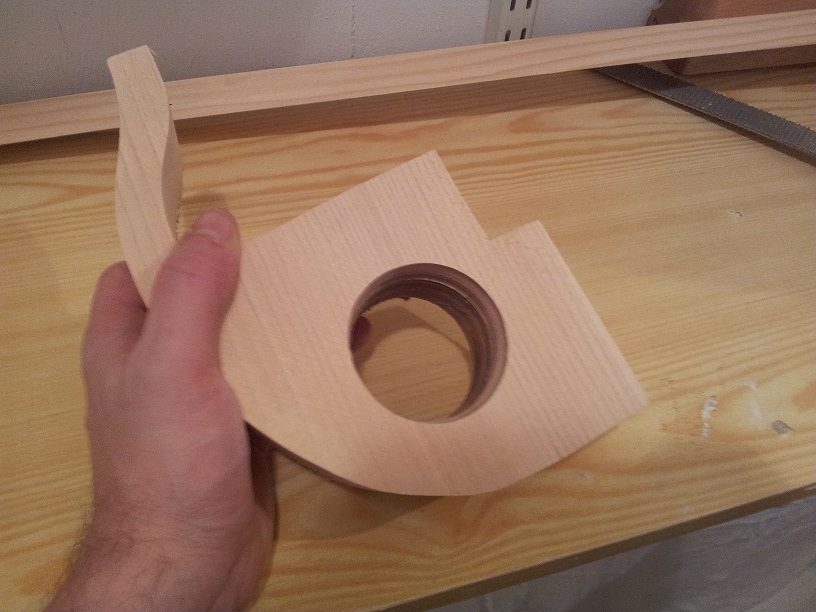

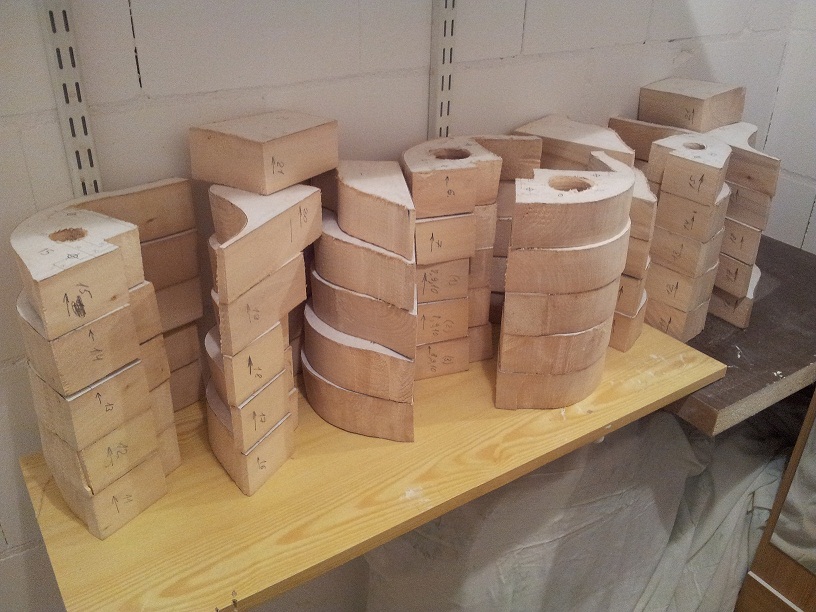

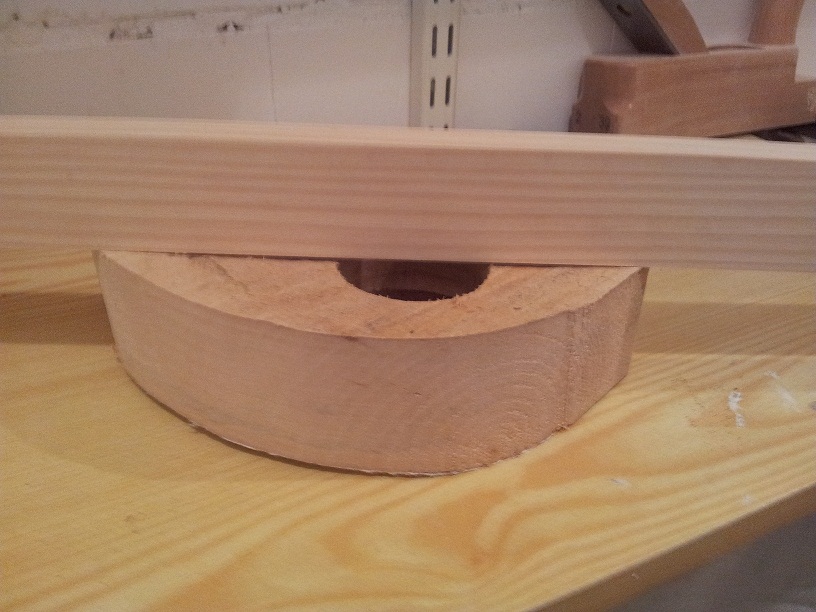

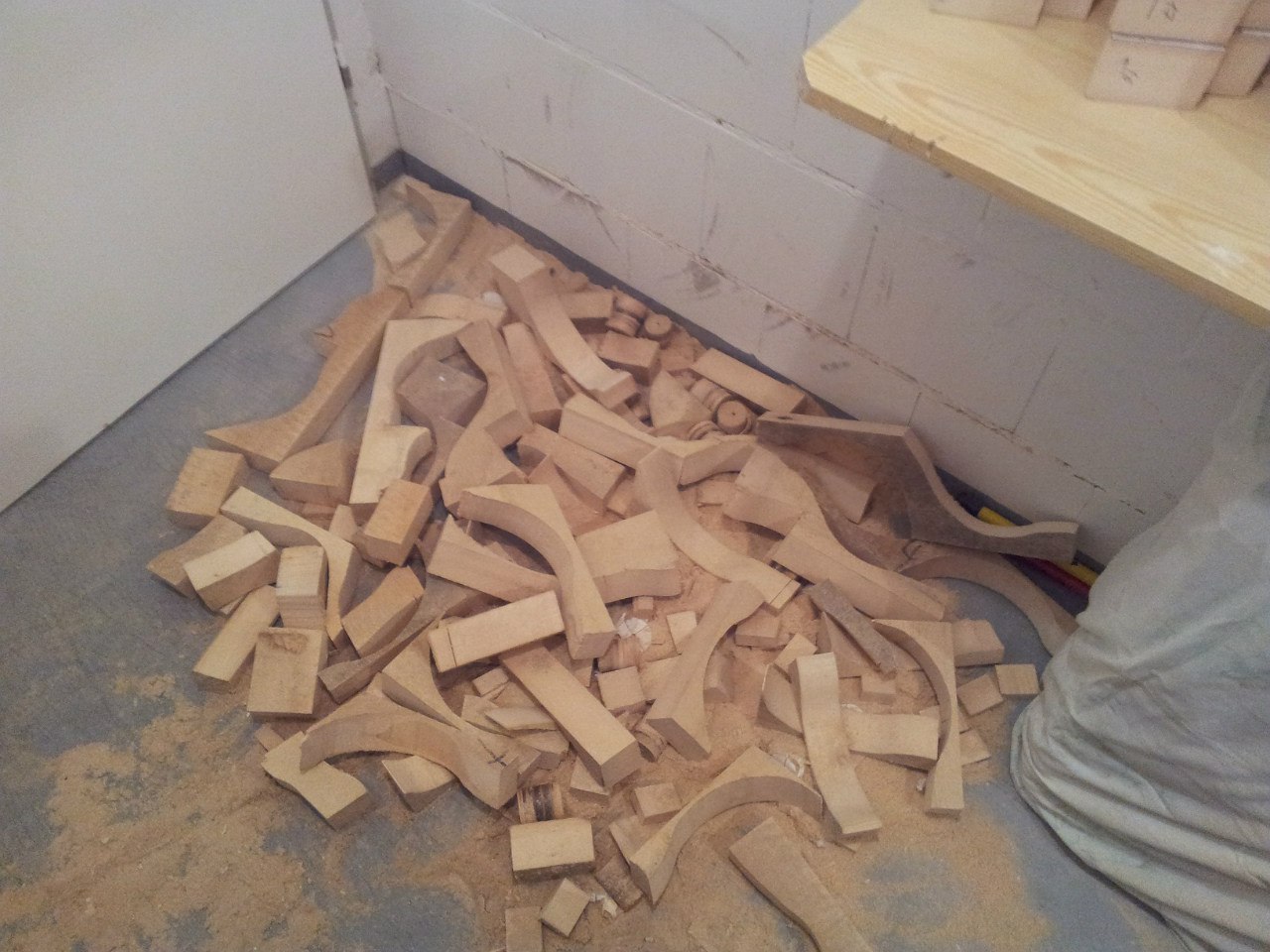

На сегодняшний день выпилены все заготовки, сейчас занимаюсь шлифованием сопрягаемых поверхностей шпангоутов.
В процессе постройки: Трёх Иерархов 1766 г. М 1:48
Arens

Сообщения: 207
Зарегистрирован: Вт ноя 27, 2012 2:36
Откуда: Dortmund
Благодарил (а): 25 раз.
Поблагодарили: 26 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение admiral » Вт дек 11, 2012 10:00

Серьезное начало. С почином.
Удачи.
admiral

Сообщения: 198
Зарегистрирован: Сб янв 21, 2012 20:54
Благодарил (а): 1 раз.
Поблагодарили: 12 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение Tnax » Вт дек 11, 2012 10:33

С почином, ждём хорошую модель :D
Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог
Аватара пользователя
Tnax

Сообщения: 3828
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 145 раз.
Поблагодарили: 275 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение Arens » Вт дек 11, 2012 12:29

Благодарю, коллеги. Постараюсь оправдать ожидания.
В процессе постройки: Трёх Иерархов 1766 г. М 1:48
Arens

Сообщения: 207
Зарегистрирован: Вт ноя 27, 2012 2:36
Откуда: Dortmund
Благодарил (а): 25 раз.
Поблагодарили: 26 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение N596NR » Вт дек 11, 2012 14:56

Очень неплохо!
Работа в "промышленных" (в специально оборудованных условиях...столярка, гараж, цех...или производство) всегда будет выгодно отличаться от работы "на коленке"...потому что можно и попылить,и пошуметь...и станков поставить ит.п.
а главное - жена не "вставит" тумаков... :mrgreen:
Удачи Вам в работе...
работая над моделью...я отдыхаю
N596NR

Сообщения: 1171
Зарегистрирован: Чт окт 07, 2010 13:27
Благодарил (а): 21 раз.
Поблагодарили: 37 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение Alexey Sinyukhin » Вт дек 11, 2012 15:16

Arens,хороших Иерархов,много не бывает!Удачи в строительстве!Александр,90 человек из 100 нашего форума,творят на "коленке" и их модели могут отличаться от "промышленных",а могут и нет.Это зависит от творца,а не от "быта".
Аватара пользователя
Alexey Sinyukhin

Сообщения: 1777
Зарегистрирован: Вт июн 01, 2010 16:08
Откуда: г.Москва
Благодарил (а): 65 раз.
Поблагодарили: 96 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение N596NR » Вт дек 11, 2012 15:43

Alexey Sinyukhin писал(а):Это зависит от творца,а не от "быта".

позволю не согласиться..
простой пример - Вы сможете в домашних условиях сделать корпус по технологии М.Безверхнего (или Д.Шевелёва)?
Просто ответьте - да или нет...?
у ТС видно база основательная (увидев чертежи корпуса в Автокаде - я уже понял...что серьезный будет подход, и это радует) - отсюда и результат получается уже на нулевом этапе...съедобный для "критиканов" :D
ладно...завязываем войны...дайте человеку спокойно работать, и так уже одну ветку превратили в поле брани...здесь не надо, Ок?

Автору: чертежи корпуса (теория) имеют изъяны...советовал бы Вам проконсультироваться по этим вопросам с мастерами, которые с этими изъянами сталкивались...Дмитрий Шевелёв, Константин (сорри не знаю фамилии, в соседнем форуме)
иначе красивый старт и замечательный корпус получит те-же ошибки...
Всего Вам доброго..
работая над моделью...я отдыхаю
N596NR

Сообщения: 1171
Зарегистрирован: Чт окт 07, 2010 13:27
Благодарил (а): 21 раз.
Поблагодарили: 37 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение Tnax » Вт дек 11, 2012 15:56

Константин Фомин это.
Дома можно, на том же балконе или где угодно. Главное чтобы были две вещи:
-родные были на это готовы
-было место и желание.
Любая пыль убирается или предупреждается.
Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог
Аватара пользователя
Tnax

Сообщения: 3828
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 145 раз.
Поблагодарили: 275 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение Arens » Вт дек 11, 2012 16:05

N596NR писал(а):Очень неплохо!
Работа в "промышленных" (в специально оборудованных условиях...столярка, гараж, цех...или производство) всегда будет выгодно отличаться от работы "на коленке"...потому что можно и попылить,и пошуметь...и станков поставить ит.п.
а главное - жена не "вставит" тумаков... :mrgreen:
Удачи Вам в работе...

Ну вот и соседи по теме заглянули :wink: Приветствую! Благодарю за пожелания, будем идти к одной цели!

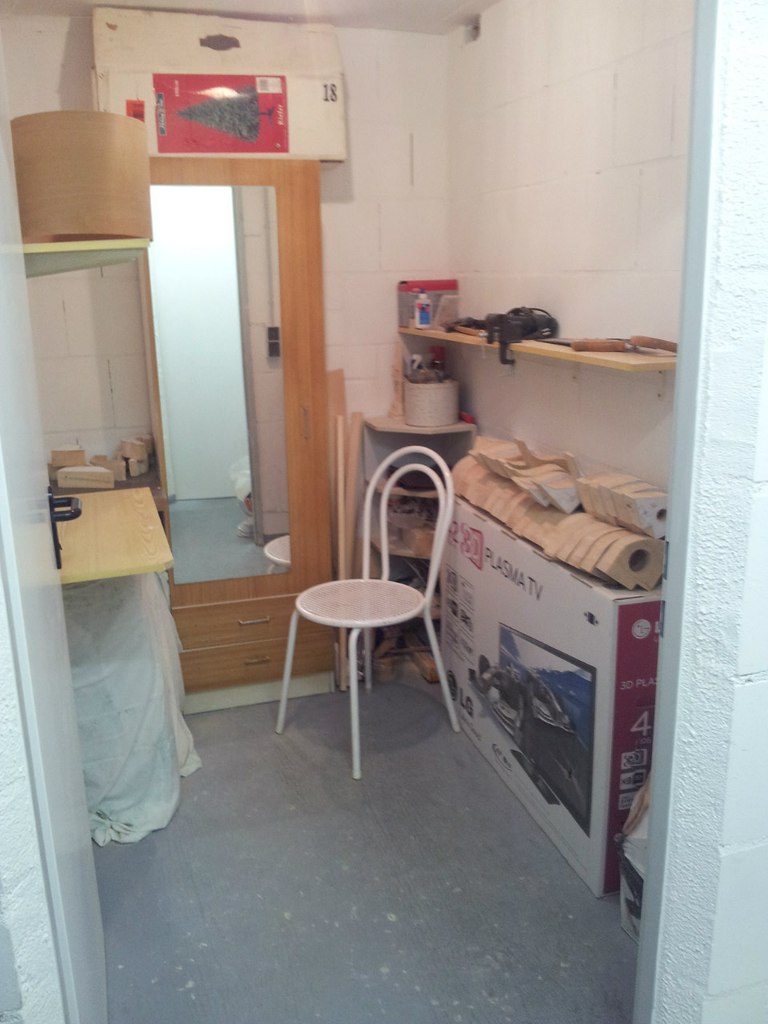

Вот моя мастерская, оборудовал у себя в подвале.
Вложения
В процессе постройки: Трёх Иерархов 1766 г. М 1:48
Arens

Сообщения: 207
Зарегистрирован: Вт ноя 27, 2012 2:36
Откуда: Dortmund
Благодарил (а): 25 раз.
Поблагодарили: 26 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение Arens » Вт дек 11, 2012 16:10

Tnax писал(а):Константин Фомин это.
Дома можно, на том же балконе или где угодно. Главное чтобы были две вещи:
-родные были на это готовы
-было место и желание.
Любая пыль убирается или предупреждается.

Вот на такой погром дома моя жена явно не готова :)
Да и запах от распиленного дерева стоит невообразимый, аж в подьезд доносится.

Но это только на начальной стадии конечно. Я сейчас стараюсь ускоренными темпами делать самую грязную работу, потом корабль переедет ко мне в квартиру. А то сыровато и прохладно у меня в подвале, это для дерева не есть хорошо.
В процессе постройки: Трёх Иерархов 1766 г. М 1:48
Arens

Сообщения: 207
Зарегистрирован: Вт ноя 27, 2012 2:36
Откуда: Dortmund
Благодарил (а): 25 раз.
Поблагодарили: 26 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение Arens » Вт дек 11, 2012 16:20

N596NR писал(а):Автору: чертежи корпуса (теория) имеют изъяны...советовал бы Вам проконсультироваться по этим вопросам с мастерами, которые с этими изъянами сталкивались...Дмитрий Шевелёв, Константин (сорри не знаю фамилии, в соседнем форуме)
иначе красивый старт и замечательный корпус получит те-же ошибки...
Всего Вам доброго..

Спасибо за совет! Да, где-то толи на этом, толи на соседнем форуме я уже видел высказывание Д. Шевелева по поводу неточности чертежей обводов у Трёх Иерархов. Я эти неточности тоже заметил, когда моделировал обводы на компьютере, подправлял по ходу дела.
В процессе постройки: Трёх Иерархов 1766 г. М 1:48
Arens

Сообщения: 207
Зарегистрирован: Вт ноя 27, 2012 2:36
Откуда: Dortmund
Благодарил (а): 25 раз.
Поблагодарили: 26 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение Alexey Sinyukhin » Вт дек 11, 2012 16:25

N596NR ,да,смогу и смог,кстати!Ветка про Красного Льва!Не совсем Безверхний и несовсем Шевелев,у меня свой путь развития,но очень похоже.Делал на коленке на кухне и немного на даче.Аренз,запах от распиленного дерева божественнен!Если это не некоторые породы экзотики! :D
Аватара пользователя
Alexey Sinyukhin

Сообщения: 1777
Зарегистрирован: Вт июн 01, 2010 16:08
Откуда: г.Москва
Благодарил (а): 65 раз.
Поблагодарили: 96 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение Vladimir Turbasov » Ср дек 12, 2012 4:29

и я строю на коленке! :roll:
уже готов Гиацинт а сейчас реноме ваяю
пилил шпангоуты на балконе тамже и вышкуривал
а основные работы на кухне (благо места достаточно почти 20м2)
под брюзжание телевизора и периодический шум пылесоса :lol: :lol: :lol: :lol: :lol:
такчто вывод главное желание достижения своей цели
Даёшь флотилию Иерархов! 8)
Делай хорошо а плохо и так получиться!
С наилучшими пожеланиями Владимир.
Аватара пользователя
Vladimir Turbasov

Сообщения: 244
Зарегистрирован: Сб май 24, 2008 4:00
Откуда: Нижний Новгород
Благодарил (а): 4 раз.
Поблагодарили: 28 раз.

Re: Трёх Иерархов 1766 г. M 1:48

Сообщение Arens » Ср дек 12, 2012 23:14

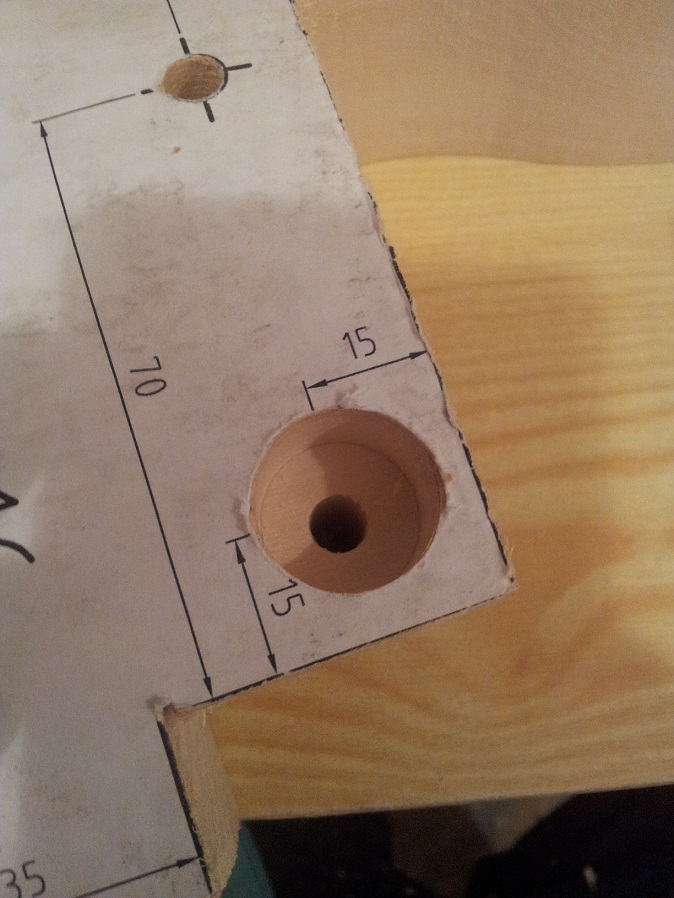

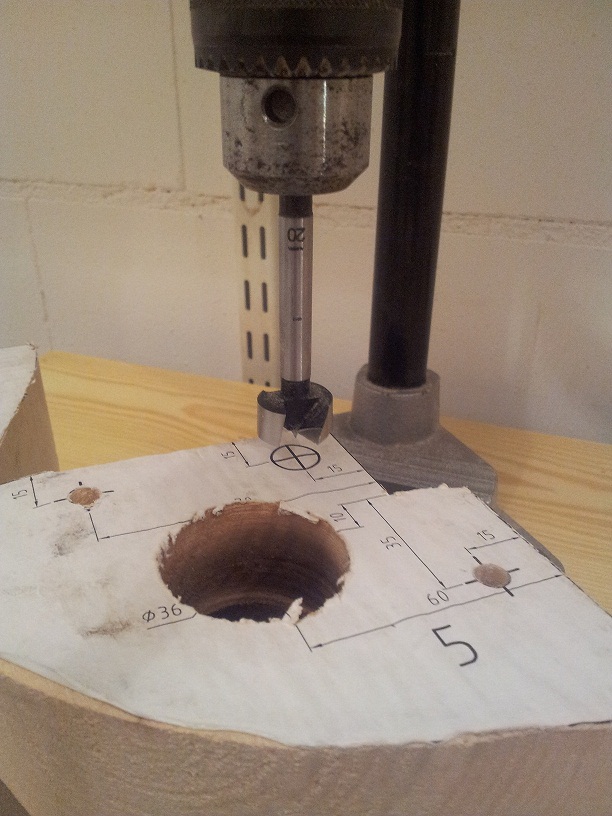

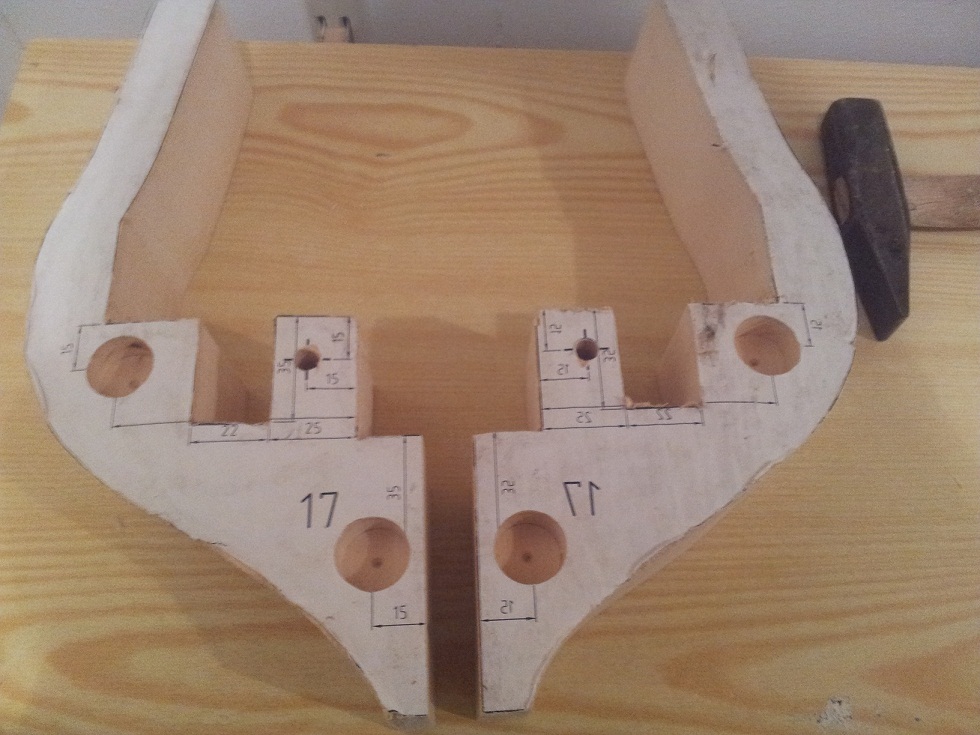

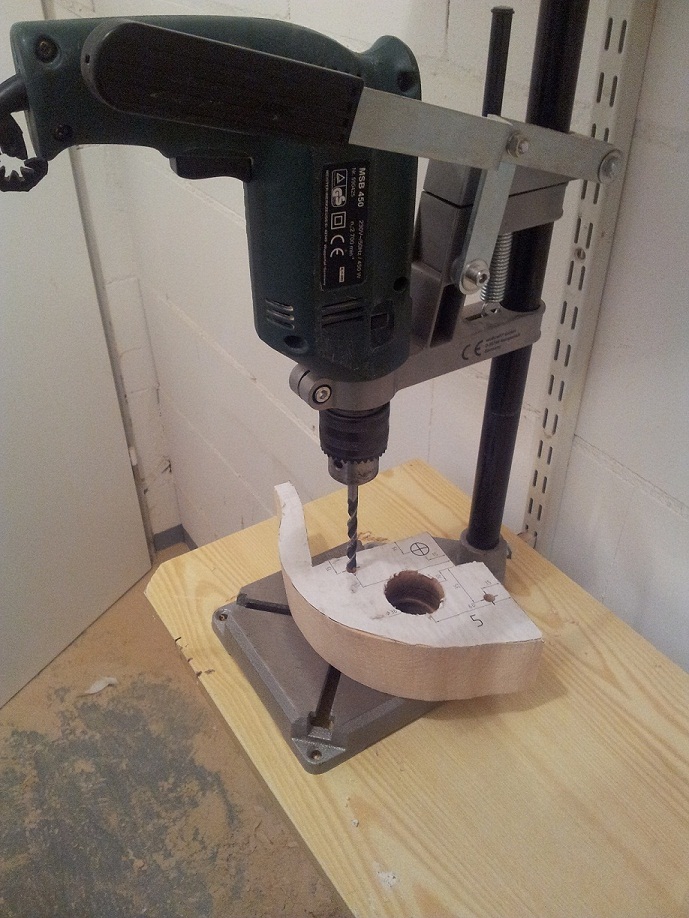

Отшлифовал задние поверхности всех шпангоутов. Насверлил отверстий под шпильки, т.к. шпангоуты буду потом не только склеивать между собой, но и стягивать продольными шпильками М6. Мне со шпильками как-то спокойнЕе :) К тому же шпильки будут ещё и центрирующими направляющими. Собственно поэтому и сверлил только после шлифовки задней поверхности,чтобы заготовка лежала строго перпендикулярно сверлу. В местах, где будут утоплены гайки шпилек, вырезал глухие карманы. Сейчас начинаю шлифовать передние поверхности шпангоутов.
