Le coureur по анатомии J.Boudriot

#1 Сообщение Maket » Сб ноя 10, 2012 21:21

Перед 74-пушечником решил потренироваться на люгере.
Сейчас закончил болванку корпуса из липы.
Сразу возник вопрос.
Как могли быть устроены окна на транце? У Бодрио они верхним краем подняты выше уровня палубы на юте. Или на корме были чистая декорация, без остекления?
Вложения

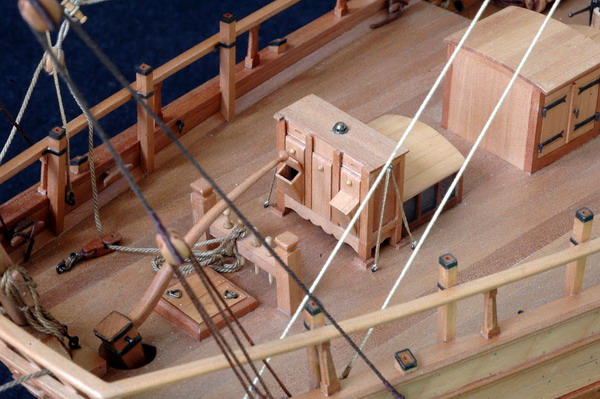

Lancelle - Coureur 0028.JPG
работа французов с выставки
Готово: шхуна Мистраль от Artesania Latina 1:60
Готово: Дельфин, каперский кеч от Corel 1:50
На стапеле: люгер Le Coureur 1:48
На стапеле: 74-пушечный линейный корабль Le Superbe 1:72

Аватара пользователя
Михаил Смирнов
Сообщения: 3281
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 38 раз
Поблагодарили: 212 раз

Re: Le coureur по анатомии J.Boudriot

#2 Сообщение Михаил Смирнов » Сб ноя 10, 2012 22:02

Скорей всего, декорация.
С начало голова, затем руки.

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2598
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Le coureur по анатомии J.Boudriot

#3 Сообщение Dmitry Shevelev » Сб ноя 10, 2012 22:54

Не скорее всего а однозначно декорация, как и на всех небольших суденышках.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Maket
Сообщения: 325
Зарегистрирован: Пн июл 05, 2010 22:24
Откуда: г. Таганрог
Благодарил (а): 9 раз
Поблагодарили: 6 раз

Re: Le coureur по анатомии J.Boudriot

#4 Сообщение Maket » Сб ноя 10, 2012 23:14

Ой, Дмитрий, спасибо. Я уже думал, что начинаю сходить с ума. Вижу, что высоты не совпадают и пытаюсь найти где прячется разница.

Ну не ошибся же Бодрио! Второй день дураком сижу - все таки, нужно читать монографию. Учить французский и читать.
Готово: шхуна Мистраль от Artesania Latina 1:60
Готово: Дельфин, каперский кеч от Corel 1:50
На стапеле: люгер Le Coureur 1:48
На стапеле: 74-пушечный линейный корабль Le Superbe 1:72

Аватара пользователя
Maket
Сообщения: 325
Зарегистрирован: Пн июл 05, 2010 22:24
Откуда: г. Таганрог
Благодарил (а): 9 раз
Поблагодарили: 6 раз

Re: Le coureur по анатомии J.Boudriot

#5 Сообщение Maket » Сб ноя 10, 2012 23:24

Начал корпус.
Готово: шхуна Мистраль от Artesania Latina 1:60
Готово: Дельфин, каперский кеч от Corel 1:50
На стапеле: люгер Le Coureur 1:48
На стапеле: 74-пушечный линейный корабль Le Superbe 1:72

Аватара пользователя
Михаил Смирнов
Сообщения: 3281
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 38 раз
Поблагодарили: 212 раз

Re: Le coureur по анатомии J.Boudriot

#6 Сообщение Михаил Смирнов » Вс ноя 11, 2012 8:30

Какими чертежами пользуетесь? Со страниц анатомии или они есть на отдельных листах.
С начало голова, затем руки.

Аватара пользователя
Maket
Сообщения: 325
Зарегистрирован: Пн июл 05, 2010 22:24
Откуда: г. Таганрог
Благодарил (а): 9 раз
Поблагодарили: 6 раз

Re: Le coureur по анатомии J.Boudriot

#7 Сообщение Maket » Вс ноя 11, 2012 10:37

Из анатомии.
Готово: шхуна Мистраль от Artesania Latina 1:60
Готово: Дельфин, каперский кеч от Corel 1:50
На стапеле: люгер Le Coureur 1:48
На стапеле: 74-пушечный линейный корабль Le Superbe 1:72

Аватара пользователя
Maket
Сообщения: 325
Зарегистрирован: Пн июл 05, 2010 22:24
Откуда: г. Таганрог
Благодарил (а): 9 раз
Поблагодарили: 6 раз

Re: Le coureur по анатомии J.Boudriot

#8 Сообщение Maket » Вс ноя 11, 2012 22:22

Все молчат, заначит с корпусом порядок? Видимых проблем нет?
Готово: шхуна Мистраль от Artesania Latina 1:60
Готово: Дельфин, каперский кеч от Corel 1:50
На стапеле: люгер Le Coureur 1:48
На стапеле: 74-пушечный линейный корабль Le Superbe 1:72

Аватара пользователя
Михаил Смирнов
Сообщения: 3281
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 38 раз
Поблагодарили: 212 раз

Re: Le coureur по анатомии J.Boudriot

#9 Сообщение Михаил Смирнов » Вс ноя 11, 2012 22:29

Проблем то сейчас нет. Но скоро они начнутся. Как будете делать обшивку?
С начало голова, затем руки.

Аватара пользователя
Maket
Сообщения: 325
Зарегистрирован: Пн июл 05, 2010 22:24
Откуда: г. Таганрог
Благодарил (а): 9 раз
Поблагодарили: 6 раз

Re: Le coureur по анатомии J.Boudriot

#10 Сообщение Maket » Пн ноя 12, 2012 0:16

Конечно, нужно повторять клинкерную обшивку прототипа.
Планирую размечать на корпусе линии, далее шаблоны из бумаги.
Нарезаю рейки из груши.
Для того чтобы задать "перехлест" планирую зафрезеровать на рейках в районе миделя небольшие канавки сходящие на нет к носу и корме.
Далее рейка гнется по нужному профилю и клеится.

Получится или нет - не знаю. Этот способ не пробовал.
Готово: шхуна Мистраль от Artesania Latina 1:60
Готово: Дельфин, каперский кеч от Corel 1:50
На стапеле: люгер Le Coureur 1:48
На стапеле: 74-пушечный линейный корабль Le Superbe 1:72

Аватара пользователя
Михаил Смирнов
Сообщения: 3281
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 38 раз
Поблагодарили: 212 раз

Re: Le coureur по анатомии J.Boudriot

#11 Сообщение Михаил Смирнов » Пн ноя 12, 2012 7:21

Я попробую выжать из чертежей максимум. В анатомии дана расшивка обшивки по каждому шпангоуту. Попробую воспользоваться. Но это будет не раньше весны, сейчас надо закончить текущий проэкт.
С начало голова, затем руки.

Аватара пользователя
Олег Серегин
Сообщения: 3505
Зарегистрирован: Пт янв 30, 2009 16:30
Откуда: Ульяновск
Благодарил (а): 321 раз
Поблагодарили: 212 раз

Re: Le coureur по анатомии J.Boudriot

#12 Сообщение Олег Серегин » Пн ноя 12, 2012 9:19

мне кажется, что есть небольшой провальчик по левому борту у гакаборта (последнее фото)
Прямая обязанность художника показывать, а не доказывать. © А.Блок
Заказ парусов: haron.ul@yandex.ru

Аватара пользователя
UHU
Сообщения: 935
Зарегистрирован: Вт фев 24, 2009 9:36
Благодарил (а): 101 раз
Поблагодарили: 57 раз

Re: Le coureur по анатомии J.Boudriot

#13 Сообщение UHU » Пн ноя 12, 2012 11:00

Дождался-таки... Посмотрю, хотя бы, как сделанный по правилам люгер будет выглядеть :) Надеюсь, фоток будет достаточно :)

Игорь Куцолаба
Сообщения: 2142
Зарегистрирован: Сб авг 16, 2008 12:29
Откуда: Санкт-Петербург
Благодарил (а): 78 раз
Поблагодарили: 197 раз

Re: Le coureur по анатомии J.Boudriot

#14 Сообщение Игорь Куцолаба » Пн ноя 12, 2012 15:28

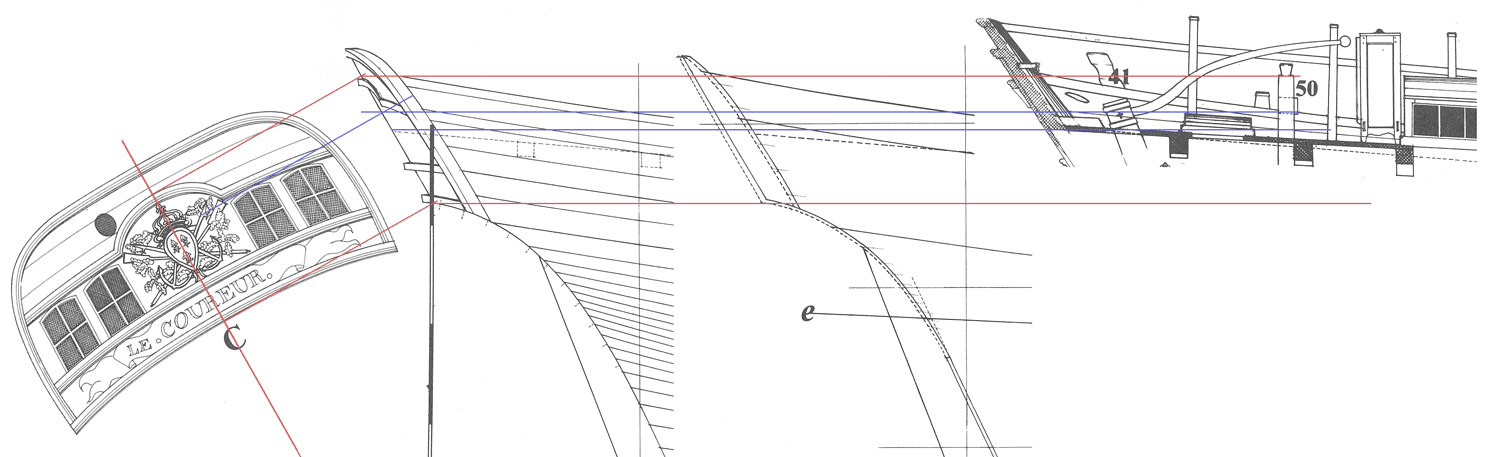

Maket писал(а): .... Или на корме были чистая декорация, без остекления?
