Papegojan - "Попугай"

#1 Сообщение ron32 » Вс сен 16, 2012 18:23

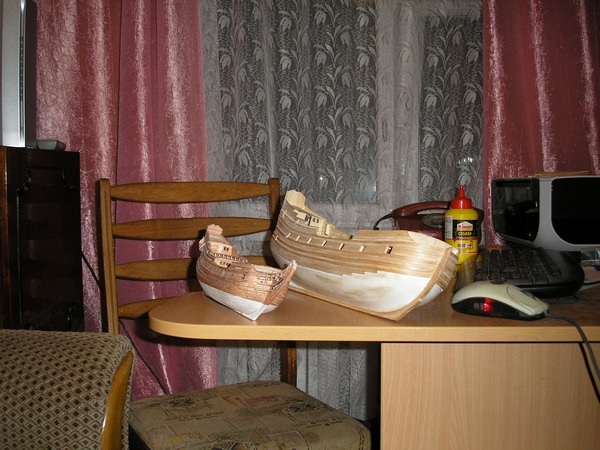

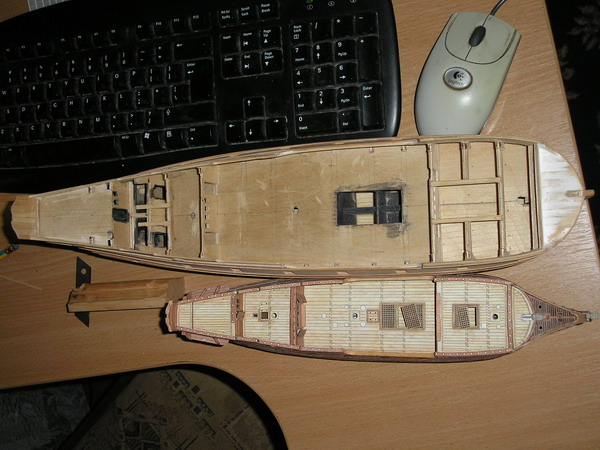

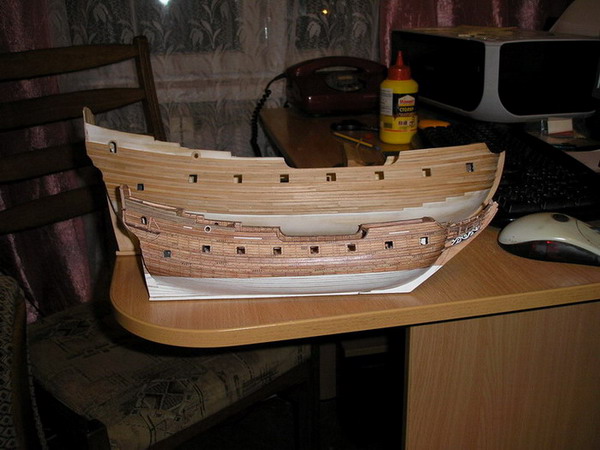

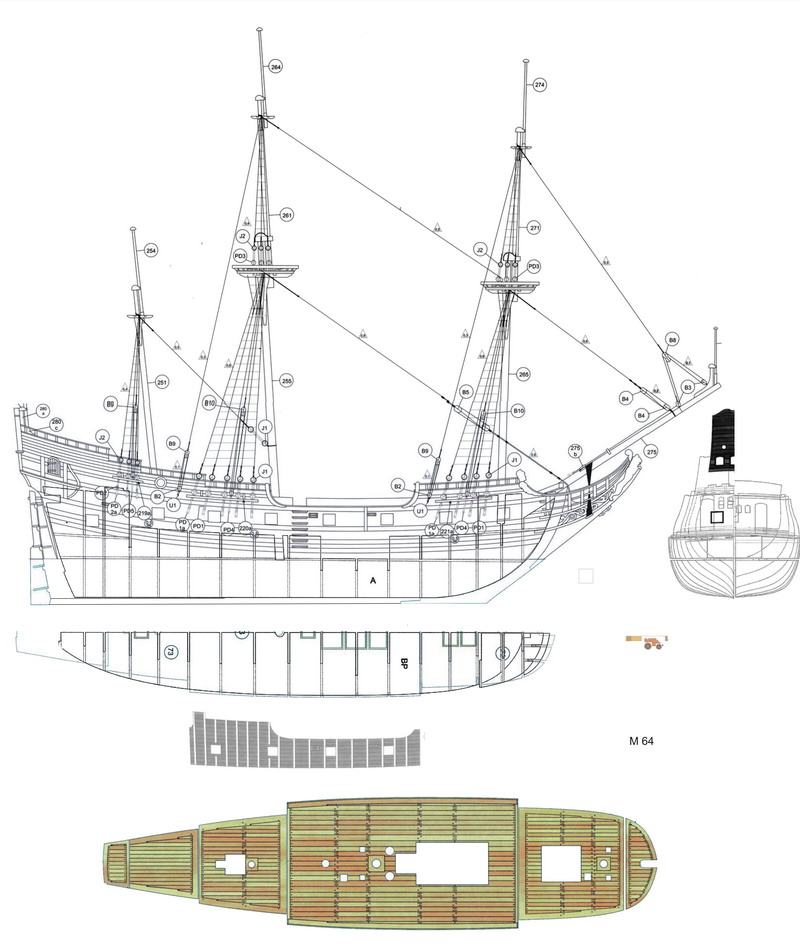

Попался как-то мне на просторах инета 34 шипьярд. С чертежами голландского пинаса. Уж очень он мне понравился.
Распечатал и начал собирать. Собрал практически весь корпус. Но с каждой деталькой все крепла мысль что здесь что-то не так как надо.... Не то получается - не то....

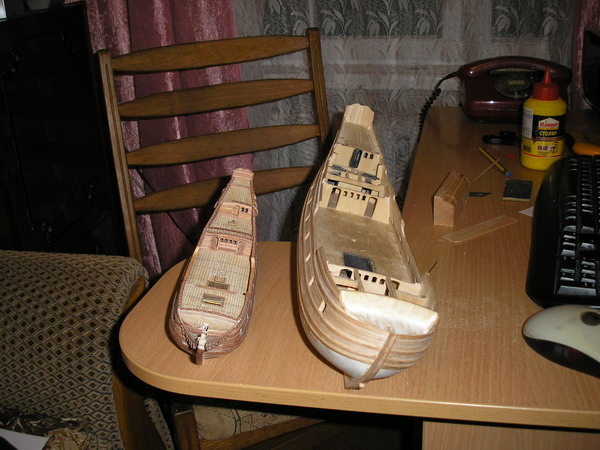

И потом понял - материал!!!! :D
В результате все было начато заново. По чертежам из журнала в акаде сделал теоретичку. По ней чертежи набора из фанеры. Потом по классике - черновая обшивка из липы, теперь делаю чистовую обшиву из ольхи.

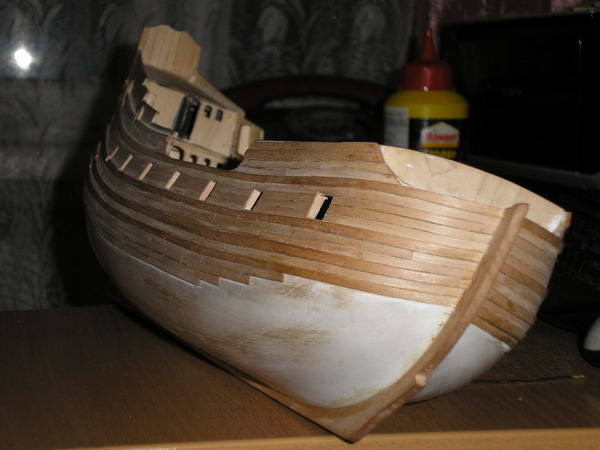

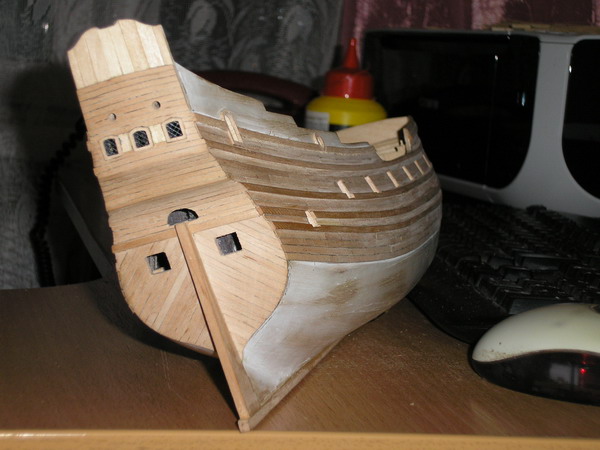

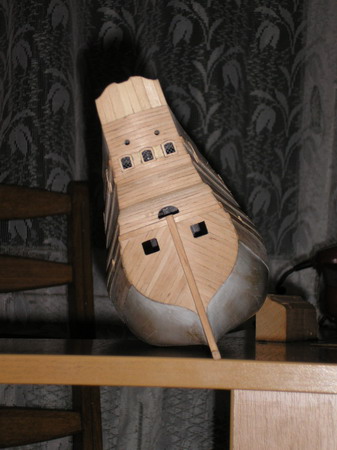

К сожалению первые этапы не сильно часто фотографировал. На данный момент такое состояние работы:
Немов хитрий скунс....

alex_bek
Сообщения: 111
Зарегистрирован: Пт окт 30, 2009 18:25
Благодарил (а): 2 раза
Поблагодарили: 1 раз

Re: Papegojan - "Попугай"

#2 Сообщение alex_bek » Вс сен 16, 2012 19:16

Да и бумажный в общем то ничего!У меня вопрос-а нельзя ли было использовать силовой набор от шипъярда в качестве теории?
В процессе флейт Зехан,процесс долгий и мучительный(не жалею,не зову,не плачу,просто некогда...работаю...ишачу...)
Заморожены RMS Connaught 1861 г.,Черная Жемчужина(Звезда)
В планах-переделать(восстановить) свою старую шхуну Лена (из МК)

Аватара пользователя
ron32
Сообщения: 121
Зарегистрирован: Вт апр 08, 2008 23:51
Откуда: Киев
Благодарил (а): 4 раза
Поблагодарили: 3 раза

Re: Papegojan - "Попугай"

#3 Сообщение ron32 » Вс сен 16, 2012 20:17

alex_bek писал(а):использовать силовой набор от шипъярда в качестве теории?
В принципе я так и делал.
Но учитывая что некоторые шпангоуты попадали на орудийные порты я решил переделать каркас таким образом, что шпангоуты не попадали ни на люки ни на орудийные порты.

К тому же я немного увеличил модель. Во первых потому что под масштаб 1:64 можно в местном магазине подобрать необходимую фурнитуру. Во вторых - просто место есть под модель таких габаритов :)
Немов хитрий скунс....

Аватара пользователя
ron32
Сообщения: 121
Зарегистрирован: Вт апр 08, 2008 23:51
Откуда: Киев
Благодарил (а): 4 раза
Поблагодарили: 3 раза

Re: Papegojan - "Попугай"

#4 Сообщение ron32 » Вс сен 16, 2012 20:52

Если по порядку то процесс был, в принципе, не сложным

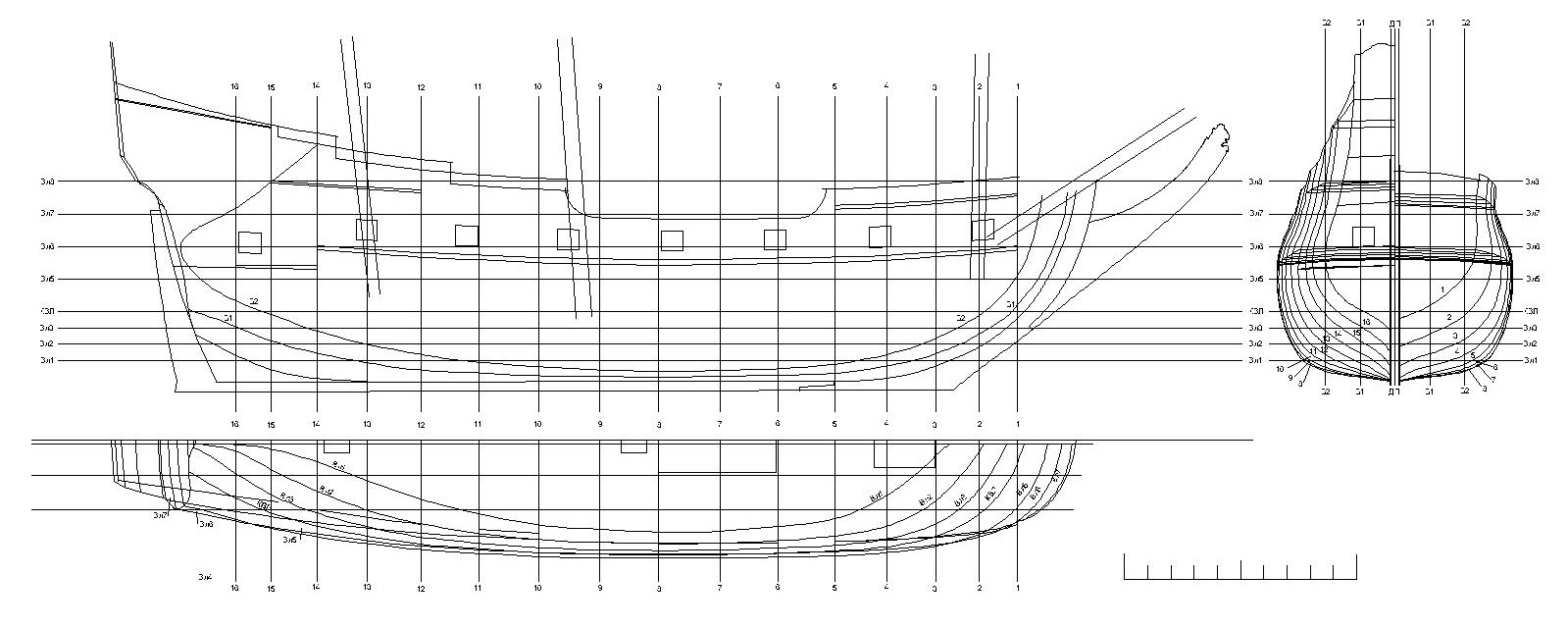

Сначала в кореле из картинок журнала было собрано "теоретичку"
Потом эту картинку перенес в акад. и на основании этого нарисовал теоретичку
Потом по ней (немного подвигав шпангоуты) сделал набор выкроек под шпангоуты, и вообще продумал и переделал немного конструктив под то, что хотел сделать
Немов хитрий скунс....

Аватара пользователя
ydjin1
Сообщения: 166
Зарегистрирован: Чт сен 10, 2009 17:50
Откуда: Москва

Re: Papegojan - "Попугай"

#5 Сообщение ydjin1 » Пт сен 21, 2012 0:08

С уважением, Евгений.

Аватара пользователя
ron32
Сообщения: 121
Зарегистрирован: Вт апр 08, 2008 23:51
Откуда: Киев
Благодарил (а): 4 раза
Поблагодарили: 3 раза

Re: Papegojan - "Попугай"

#6 Сообщение ron32 » Пт сен 21, 2012 20:31

Спасибо!!
очень интересная работа...
Немов хитрий скунс....

Аватара пользователя
LazyDragon
Сообщения: 184
Зарегистрирован: Пт сен 16, 2011 8:48
Откуда: Россия, Москва
Благодарил (а): 45 раз
Поблагодарили: 15 раз

Re: Papegojan - "Попугай"

#7 Сообщение LazyDragon » Вт сен 25, 2012 16:04

Кстати, сборка из оригинала:
http://www.cardarmy.ru/forum/viewtopic.php?f=12&t=4532

Аватара пользователя
ron32
Сообщения: 121
Зарегистрирован: Вт апр 08, 2008 23:51
Откуда: Киев
Благодарил (а): 4 раза
Поблагодарили: 3 раза

Re: Papegojan - "Попугай"

#8 Сообщение ron32 » Вт сен 25, 2012 21:38

Всем спасибо за ссылки.

Теперь немного по ходу работы.

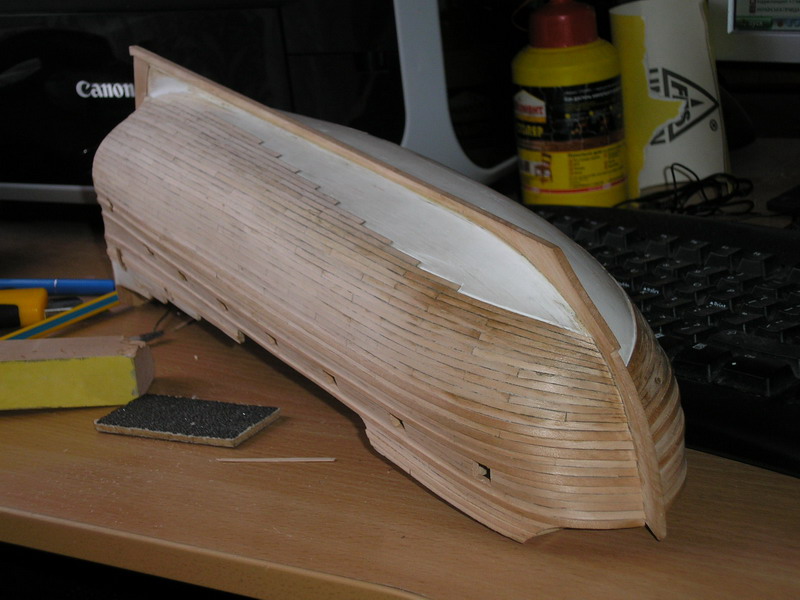

Понемногу стелю чистовую обшивку на днище. Шпон ольхи.
Нашел в Киеве хорошую контору по шпону - продают сколько надо - полосу или пачку.
http://shpon.com.ua/
Прошу не считать это рекламой - знаю как проблематично найти место, где можно походить по складу и порыться в пачках шпона, выбирая цвет и фактуру.
В нашем магазине заказал набор для изготовления решеток и пару пушечных стволов 25 мм.
Стволы заказал для проверки - подойдут ли по масштабу.

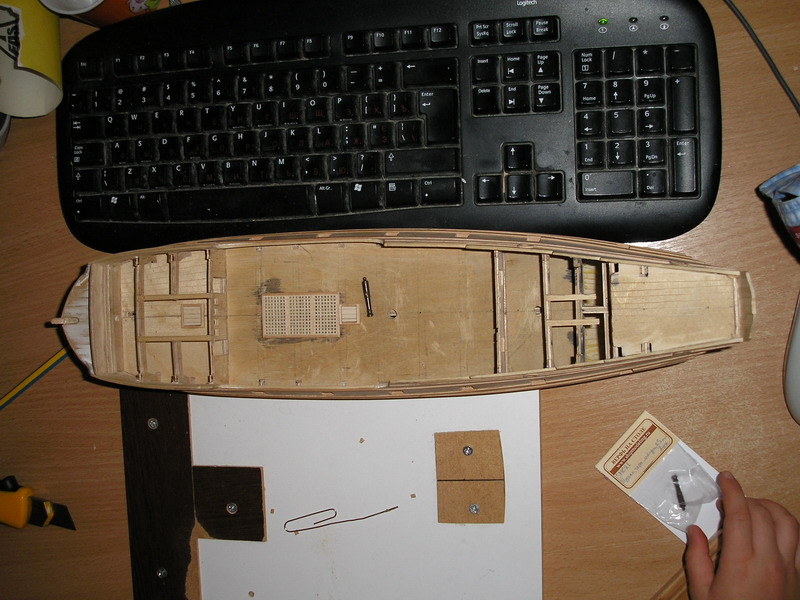

на палубе лежит ствол и установлены решетки (внизу типа ненавязчивая реклама :D )

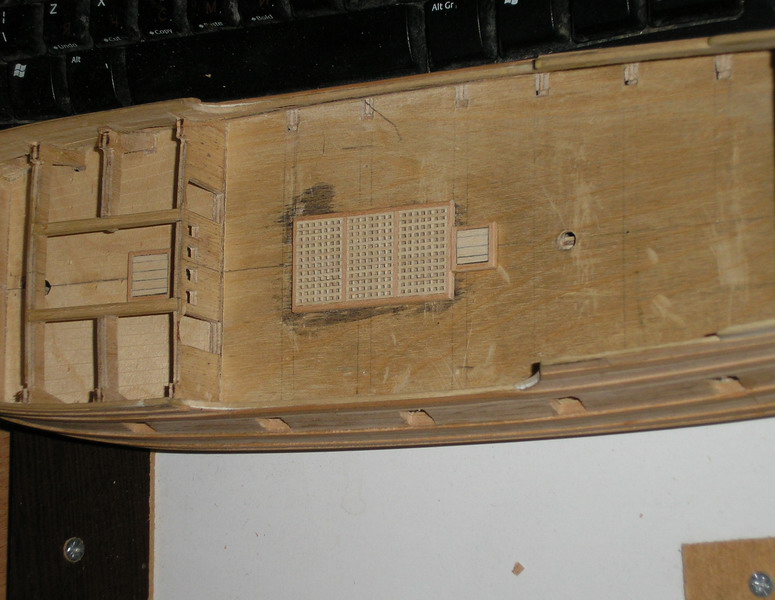

решетки уже собрал

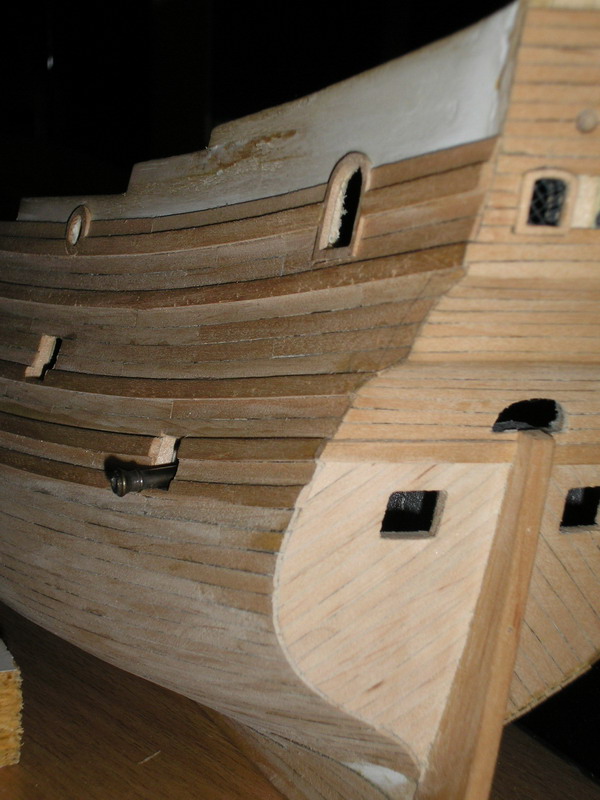

на фотографии видны места среза топтимберсов, на которых формировал фальшборт.
в кормовом орудийном порту, еще до черновой обшивки, был установлен черновой лафет. Ствол просто для примерки.
Думаю что он смотрится пропорционально
Немов хитрий скунс....

Аватара пользователя
ron32
Сообщения: 121
Зарегистрирован: Вт апр 08, 2008 23:51
Откуда: Киев
Благодарил (а): 4 раза
Поблагодарили: 3 раза

Re: Papegojan - "Попугай"

#9 Сообщение ron32 » Сб апр 13, 2013 22:06

Появилось свободное время - продолжил работу.

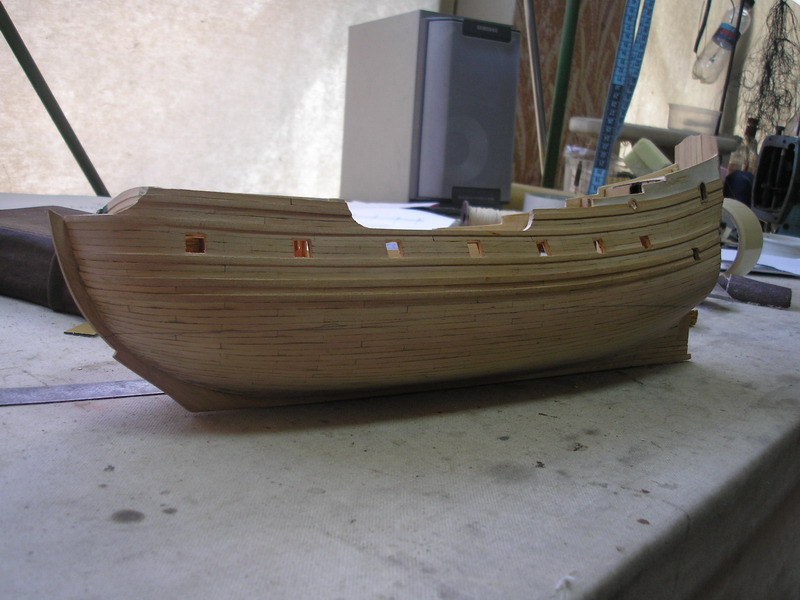

Чистовая обшивка практически закончена.
P4099071_Изменение размера.JPG
P4099067_Изменение размера.JPG

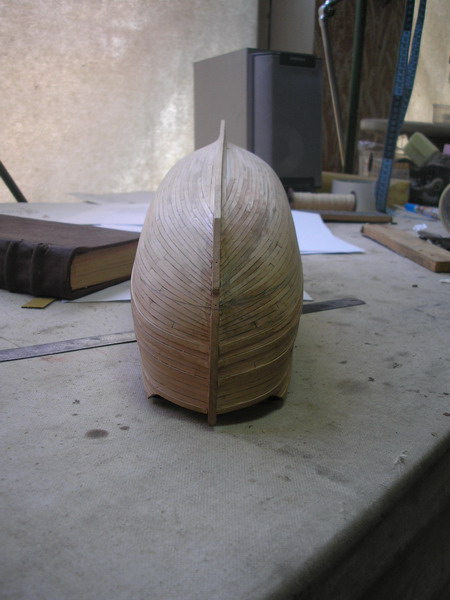

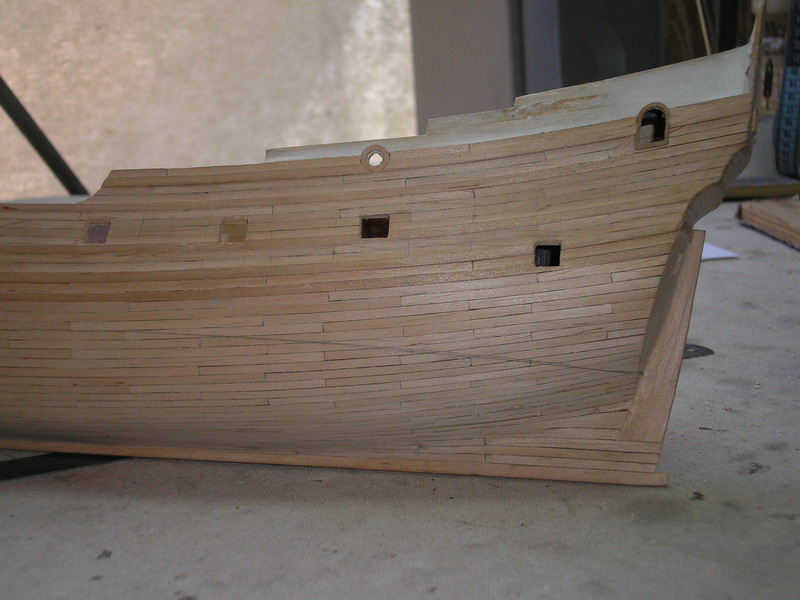

пришлось здорово постараться но доски в носу сведены как надо
P4099068_Изменение размера.jpg

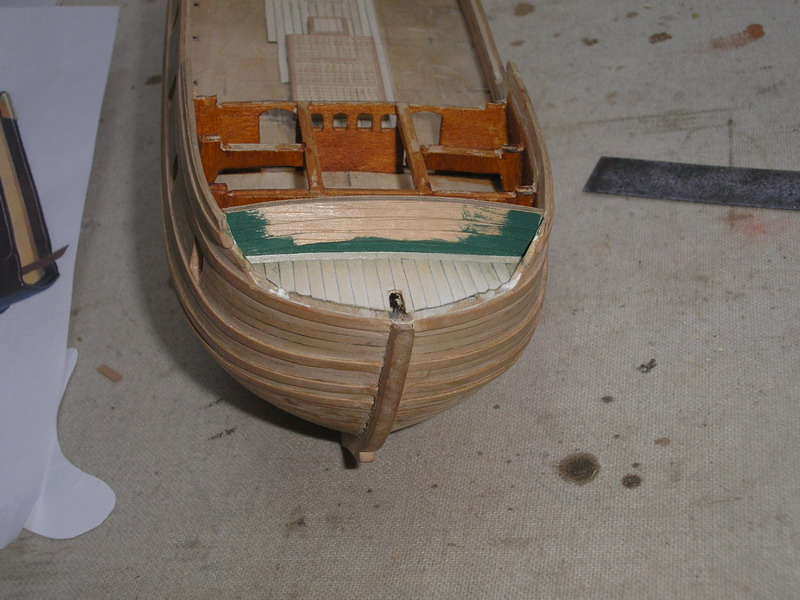

Теперь работаю над палубой.
(обшивка переборки внакрой)
P4099069_Изменение размера.JPG
Немов хитрий скунс....

Аватара пользователя
ron32
Сообщения: 121
Зарегистрирован: Вт апр 08, 2008 23:51
Откуда: Киев
Благодарил (а): 4 раза
Поблагодарили: 3 раза

Re: Papegojan - "Попугай"

#10 Сообщение ron32 » Пн апр 15, 2013 21:51

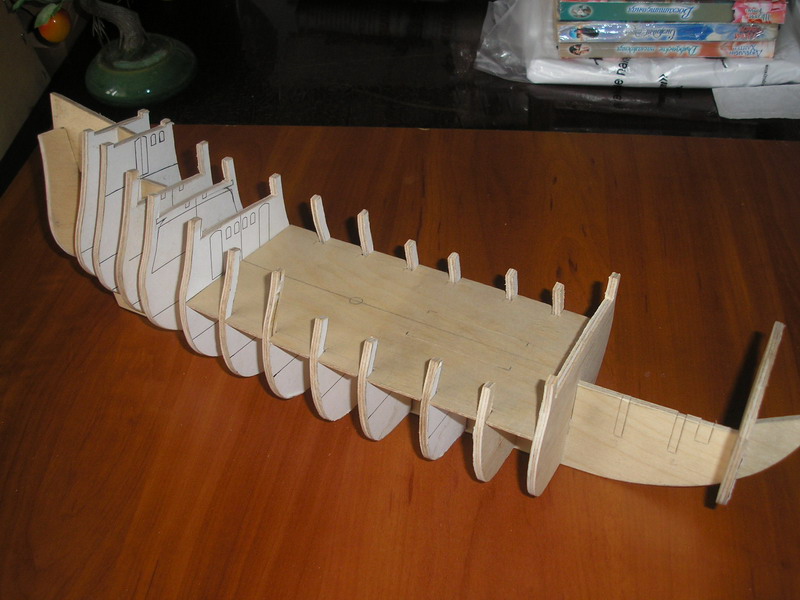

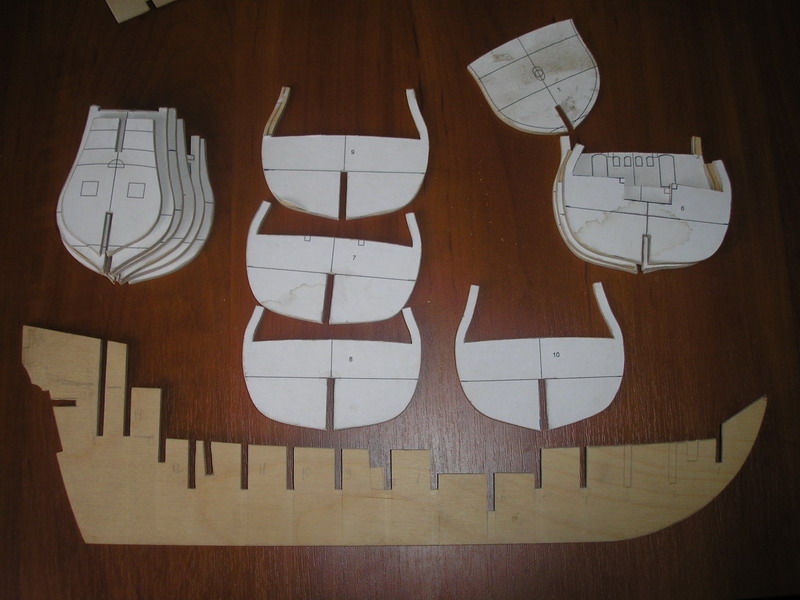

Давеча поискал в завалах старых фотографий и нашел модель на этапе набора
Немов хитрий скунс....

Аватара пользователя
ron32
Сообщения: 121
Зарегистрирован: Вт апр 08, 2008 23:51
Откуда: Киев
Благодарил (а): 4 раза
Поблагодарили: 3 раза

Re: Papegojan - "Попугай"

#11 Сообщение ron32 » Пн апр 15, 2013 22:07

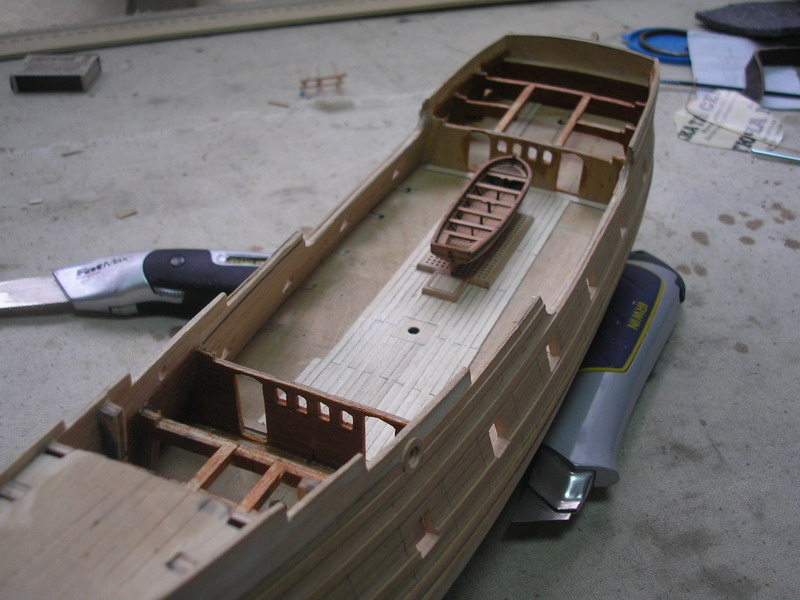

Продолжаем по ходу работ:
Изначально очень удивило отсутствие на корабле шлюпки.
По всем зрелым размышлениям она там должна быть обязательно.

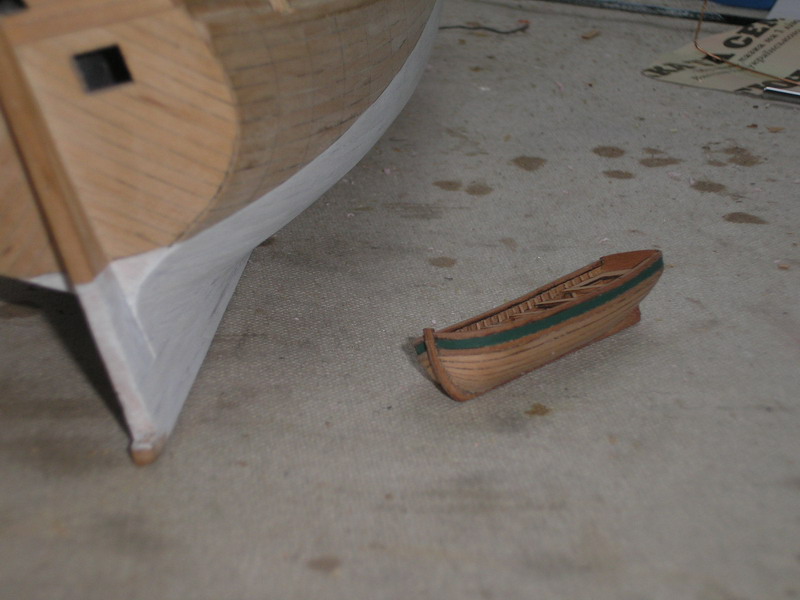

В шипмодел магазине купил набор китайской шлюпки 75 мм.
По масштабу подошла ка раз
Немов хитрий скунс....

Аватара пользователя
Игорь Тараканов
Сообщения: 5947
Зарегистрирован: Сб дек 29, 2012 5:31
Благодарил (а): 34 раза
Поблагодарили: 569 раз

Re: Papegojan - "Попугай"

#12 Сообщение Игорь Тараканов » Вт апр 16, 2013 0:42

Здравствуйте! с удовольствием слежу за Вашим "Попугайчиком"! Очень понравилась обшивка борта. Шлюпка, Вы правы, выглядит, "как родная". Укладка досок палубы "через одну" смущает: кораблик немаленький, может, применить раскладку в две или три доски? Как Вы считаете?

Аватара пользователя
ron32
Сообщения: 121
Зарегистрирован: Вт апр 08, 2008 23:51
Откуда: Киев
Благодарил (а): 4 раза
Поблагодарили: 3 раза

Re: Papegojan - "Попугай"

#13 Сообщение ron32 » Вт апр 16, 2013 1:22

Игорь Тараканов писал(а):Укладка досок палубы "через одну" смущает: кораблик немаленький, может, применить раскладку в две или три доски? Как Вы считаете?
Думал сначала делать через две доски.
Но! На бумажных чертежах - через одну доску.
На чертежах других кораблей той эпохи - по разному, у одних через 3 доски (как на принце вильяме), у некоторых и вообще бессистемно (голден хинг).

Так что я принял решение - делать через одну, хотя понимаю что это достаточно спорный момент.
Немов хитрий скунс....

railway77
Сообщения: 2
Зарегистрирован: Сб апр 13, 2013 19:32

Re: Papegojan - "Попугай"

#14 Сообщение railway77 » Вт апр 16, 2013 14:15

Здравствуйте ron32! Вы не могли бы выложить кадовский файл,если можно?

Аватара пользователя
mirzulya
Сообщения: 314
Зарегистрирован: Чт окт 22, 2009 20:04
Откуда: Москва
Благодарил (а): 17 раз
Поблагодарили: 75 раз

Re: Papegojan - "Попугай"

#15 Сообщение mirzulya » Вт апр 16, 2013 15:11

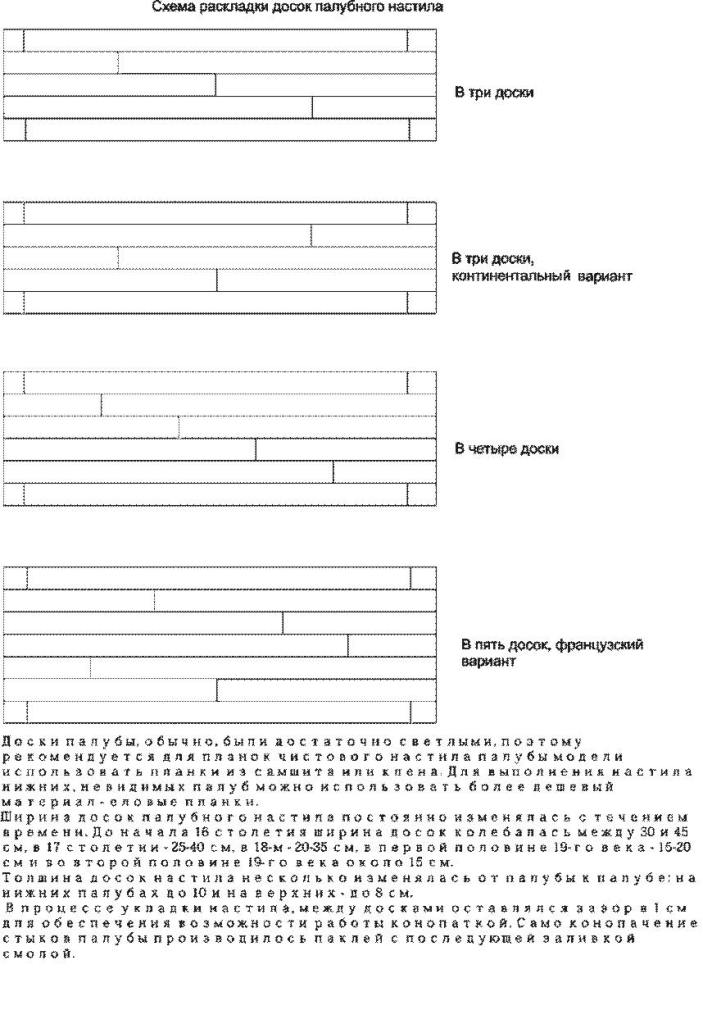

Схема расклада досок палубного настила.
Пока не поздно, можно перестелить.
Вложения
С Уважением, Михаил.
На стапеле: ROYAL WILLIAM
Готово: Трех Иерархов
