Проект "Katrin" (по мотивам "La Belle")

#1 Сообщение Петрович » Пн июн 11, 2012 12:13

"Лед тронулся, господа присяжные-заседатели" (с)
Шпангоуты
Киль
Крышки люков: не стал делать решетки - все-равно внизу орудийной палубы нет, поэтому ни к чему. В носовой части сделаю парочку небольших решеток для камбуза.
Корма
Переборка каюты
Дверь в каюту
Люк, который будет стоять в потолке каюты
Начал "обживать" каюту
Последний раз редактировалось Петрович Вт июн 12, 2012 9:26, всего редактировалось 1 раз.

Аватара пользователя
vadim 55
Сообщения: 2565
Зарегистрирован: Сб июн 28, 2008 20:14
Благодарил (а): 7 раз
Поблагодарили: 26 раз

Re: Закончил "ботик", "душа требует продолжения"!

#2 Сообщение vadim 55 » Пн июн 11, 2012 13:30

класс!!! :)
ждем продолжения!

Аватара пользователя
AKASAKA
Сообщения: 2085
Зарегистрирован: Вт апр 05, 2011 16:08
Откуда: Новороссийск
Благодарил (а): 7 раз
Поблагодарили: 61 раз

Re: Закончил "ботик", "душа требует продолжения"!

#3 Сообщение AKASAKA » Пн июн 11, 2012 13:32

...всё нравится, кроме двери :D

Петрович
Сообщения: 348
Зарегистрирован: Вт мар 22, 2005 15:49
Откуда: Украина, Киев, Троещина
Поблагодарили: 8 раз
Контактная информация:

Re: Закончил "ботик", "душа требует продолжения"!

#4 Сообщение Петрович » Пн июн 11, 2012 14:08

:D Ну, сделай "скидку" на то, что это сфотано в большом увеличении, на самом деле ширина двери 15 мм, а ширина "завеса" 1 мм. В реале "невооруженным глазом" все эти погрешности не видны. Зато они на "настоящих" завесах и открываются. К тому же спецом стараюсь делать чуть "кострубатее", что ли, чтобы отдавало такой себе слегка расхлябанностью и бывалостью. По правде говоря, не сильно мне нравится зализанность и сувенирность, хотя каждому свое.
Стекление окна люка (все "взаправдашнее" - штапики! :D )

Аватара пользователя
AKASAKA
Сообщения: 2085
Зарегистрирован: Вт апр 05, 2011 16:08
Откуда: Новороссийск
Благодарил (а): 7 раз
Поблагодарили: 61 раз

Re: Закончил "ботик", "душа требует продолжения"!

#5 Сообщение AKASAKA » Пн июн 11, 2012 14:51

:lol: :lol: ...да ладно, Петрович :D ...я сам такой (прошу скидку у Бори Волконского на шлюпку :lol: )

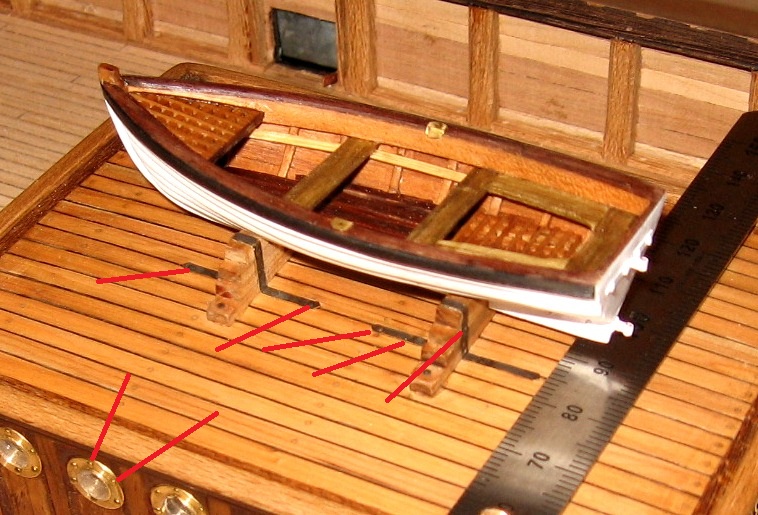

...дам мал-мал совет :D ...я брал у В.Демина супертонкие гвозди около 0,3 мм с шляпкой где-то 05-0,6 мм...чернятся хорошо :D
Вложения

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11747
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1011 раз
Поблагодарили: 586 раз
Контактная информация:

Re: Закончил "ботик", "душа требует продолжения"!

#6 Сообщение FreeLander » Пн июн 11, 2012 18:22

Петрович, может выделить тему в отдельную, или переименовать? А то как-то название не соответствует :)
А работа серьезная, желаю сил и упорства для доведения ее до победного.
С уважением, Пётр
Мой блог

Петрович
Сообщения: 348
Зарегистрирован: Вт мар 22, 2005 15:49
Откуда: Украина, Киев, Троещина
Поблагодарили: 8 раз
Контактная информация:

Re: Закончил "ботик", "душа требует продолжения"!

#7 Сообщение Петрович » Пн июн 11, 2012 22:28

За пожелание - спасибо, не помешает! И то правда. Наверное, так и следует сделать. Просто изначально ввиду предположительно большой длительности проекта (уж очень мало у меня сейчас свободного времени) не думал здесь отображать процесс постройки. Тем более, что и подобные (по La Belle) уже освещаются.
Но, с другой стороны, это ведь не "классика", а, собственно говоря - почти "самопал", может, кому и будет интересно?
В общем, пока тайм-аут до выходных (командировка), а там погляжу: возможно, сделаю веточку с освещением основных этапов и существенных моментов, ну или для решения непонятных вопросов.

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11747
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1011 раз
Поблагодарили: 586 раз
Контактная информация:

Re: La Belle

#8 Сообщение FreeLander » Пн июн 11, 2012 23:12

Каждая модель индивидуальна, так как является отражением авторского видения. Так что уверен, интересно будет многим.
А новую тему делать не надо, я Вам от этой кусочек отрезал :D
Удачи!
С уважением, Пётр
Мой блог

Петрович
Сообщения: 348
Зарегистрирован: Вт мар 22, 2005 15:49
Откуда: Украина, Киев, Троещина
Поблагодарили: 8 раз
Контактная информация:

Стапель для модели

#9 Сообщение Петрович » Вт июн 26, 2012 16:47

На встрече народ интересовался стапелем. Многие пытаются делать универсальный и сложный, который можно будет применить для этого и для того, ну и еще вот так вот ... Я иду немного по другому пути - делаю простой стапель для конкретной модели, но с условием, что вполне может быть использован и для другой. Как говорится: простота - залог успеха!
Кусок обычной ламинированной ДСП; два крепящихся узелка и направляющие для киля.
Вертикальные стойки обеспечивают вертикальность и соосность форштевня и ахтерштевня, а вставленные в отверстия зубочистки - прямолинейность киля. Зубочистки именно вставляю, а не клею: при необходимости дырочки можно пересверлить для другого размера
Фальшкиль или собственно киль к стапелю креплю обычными прищепками
При установке шпангоутов соосность их обеспечивается приклеенными проставочными брусками и обычной металлической линейкой в предварительно сделанных прорезях
Вот, собственно, пока так
Делался стапель за пору часов из "подручных материалов", морочиться с дополнительными приспособами для обеспечения там "правильности углов" и прочего для моих текущих нужд считаю расточительством. В то же время уверен, что его можно будет применить и для постройки другой модели подобных размеров.

Аватара пользователя
Олег Серегин
Сообщения: 3505
Зарегистрирован: Пт янв 30, 2009 16:30
Откуда: Ульяновск
Благодарил (а): 324 раза
Поблагодарили: 212 раз

Re: Проект "Katrin" (по мотивам "La Belle")

#10 Сообщение Олег Серегин » Вт июн 26, 2012 17:29

прикольная идея с линейкой. Спасибо!
Прямая обязанность художника показывать, а не доказывать. © А.Блок
Заказ парусов: haron.ul@yandex.ru

Аватара пользователя
Dmitryi
Сообщения: 276
Зарегистрирован: Ср мар 24, 2010 17:38
Откуда: Оренбургская область
Благодарил (а): 5 раз
Поблагодарили: 5 раз

Re: Проект "Katrin" (по мотивам "La Belle")

#11 Сообщение Dmitryi » Вт июн 26, 2012 18:43

Неплохо, я тоже о таком способе постройки подумывал :P
Текущий проект Le Fleuron.

Петрович
Сообщения: 348
Зарегистрирован: Вт мар 22, 2005 15:49
Откуда: Украина, Киев, Троещина
Поблагодарили: 8 раз
Контактная информация:

Re: Проект "Katrin" (по мотивам "La Belle")

#12 Сообщение Петрович » Пт ноя 02, 2012 14:10

Закончил с каютой: лежаки, столик, табуретка
Для "полноты картины" и "приближения к реальности" - спичка
В общем, где-то так, мне нравится

Петрович
Сообщения: 348
Зарегистрирован: Вт мар 22, 2005 15:49
Откуда: Украина, Киев, Троещина
Поблагодарили: 8 раз
Контактная информация:

Re: Проект "Katrin" (по мотивам "La Belle")

#13 Сообщение Петрович » Пт ноя 02, 2012 14:30

Настелил палубу и пробил нагели. Нагели ставил только в стыках досок, чего-то мне кажется, что если пробить всплошную на всех шпангоутах - будет рябить. Хотя, может, и неправ. Ладно, пока будет так, а там поглядим.
Обшил переднюю часть каюточной переборки, поставил ступеньки и кронштейн для ведер
Ну и заодно уж и ведра сделал, одно из них традиционно "полным-полно"

Аватара пользователя
bibr
Сообщения: 1051
Зарегистрирован: Ср апр 28, 2010 19:05
Откуда: Оренбург
Благодарил (а): 102 раза
Поблагодарили: 38 раз
Контактная информация:

Re: Проект "Katrin" (по мотивам "La Belle")

#14 Сообщение bibr » Пн ноя 19, 2012 20:36

С таким увеличением только бинокль поймет. Можно посмотреть от лица обычного человека ? Может где-то подробности излишни?

Аватара пользователя
ВовВовыч
Сообщения: 822
Зарегистрирован: Вт янв 10, 2012 22:59
Откуда: г.Москва
Благодарил (а): 24 раза
Поблагодарили: 46 раз

Re: Проект "Katrin" (по мотивам "La Belle")

#15 Сообщение ВовВовыч » Вт ноя 20, 2012 0:07

Было бы неплохо общий планчик показать. А мы обсудим....
