Le Francois 1/48 1683 г - фрегат 5-го ранга

[Syxap]

Всем привет. Меня зовут Саша, мне 30 лет, в судомоделизме ровно год, построил одну Китовую модель и решил попробовать построить корабль с нуля.
Итак, решил создать свой первый в жизни блог в надежде на вашу помощь, подсказки и тыканье носом в косяки. Поэтому заранее прошу прощение за глупые вопросы. Но перед тем как задать вопрос, я честно пытаюсь найти ответ на форуме.
Выбрал этот фрегат потому что хотелось построить именно француза 17-го века, но небольшого, и с хорошими чертежами. Как я понял, данный корабль является собирательным образом французских фрегатов 5-го ранга 17-го века. Отсюда скорее всего появится куча вопросов.

Глава 1. Корпус.

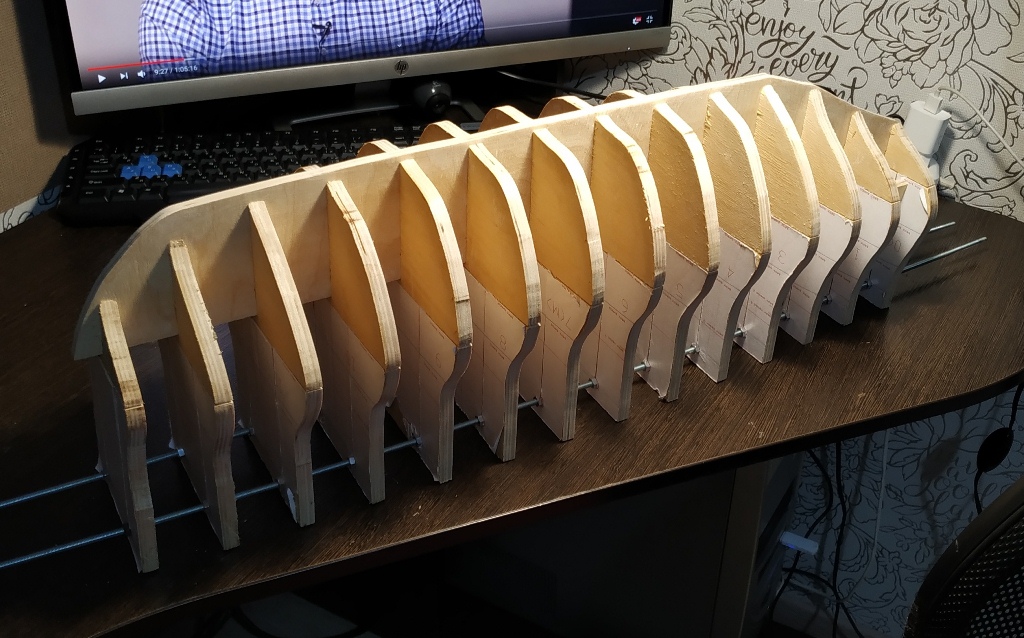

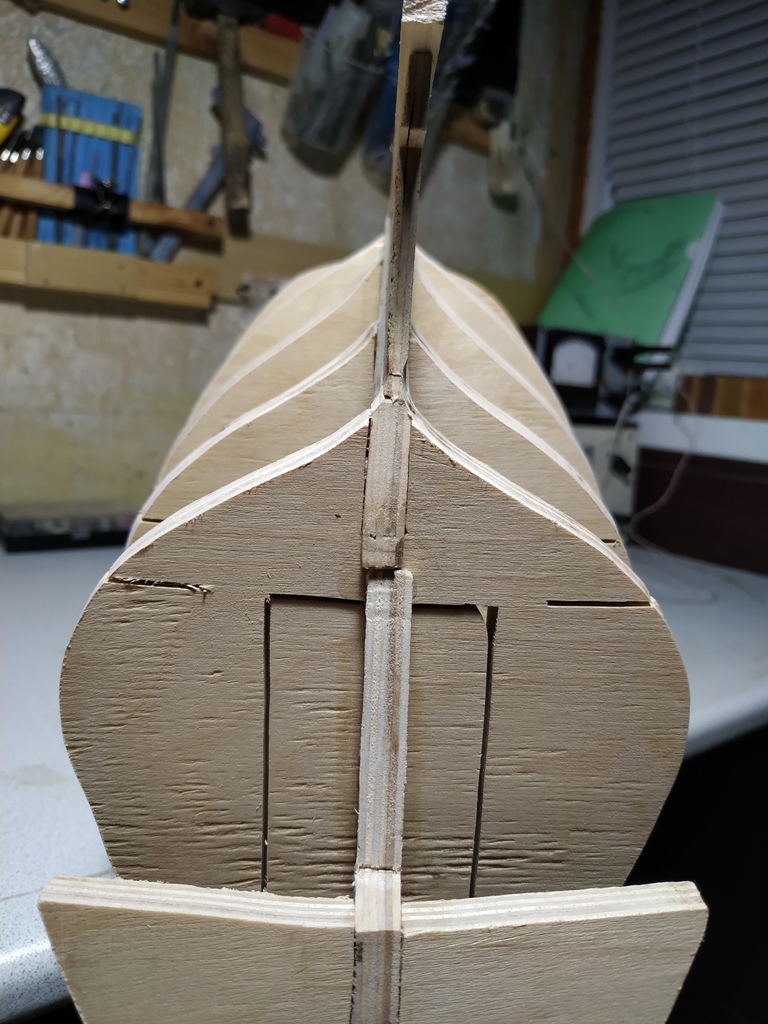

Метод создания корпуса выбрал скорлупу по толстым шпангоутам. Чертежи вставил в векторную графику, обвел 14 шпангоутов. Отступил 3 мм вглубь. Это и будут мои шаблоны. Те же манипуляции провел и с килевой рамой. На чертеже ответил наиболее важные уровни при разметке корпуса. Распечатал. Наклеил на фанеру. Шпангоуты - 10 мм, Киль - 8 и 4 (в узких местах) мм. Вырезал, сделал надрезы, где будут ломаться шпангоуты. По верху все шпангоуты на одном уровне, что бы удобнее было работать с обшивкой вверх тормашками. Наколотил временный киль. Усилил шпангоуты двумя шпильками 8 мм. Отмалковал. Специально выложил фотографии "фас" Ровно ли малковал? Сохранены ли обводы? Удаляемые части покрыл льяным маслом (говорят, что меньше приклеивается, тем самым лучше удаляется).

[Syxap]

Тем временем начал заготавливать рейки для скорлупы. В качестве скорлупы буду использовать липу, 3 слоя общей толщиной 3 мм. Рейки распускаю размерами 6х1,3 и 10х1,3 (для более ровных мест). 0,3 мм оставляю для шлифовки каждого слоя.

[Syxap]

Перед началом строительства пытался представить окончательный вид модели. Прочитал всю ветку Андрея Кудина по постройке Le Fleuron. Стиль понравился. Сейчас читаю ветку законченной Авроры, которая, кстати, еще ближе к моему временному периоду. Скорее всего в своей стройке постараюсь объединить вышесказанные стили.

И вот первый вопрос новичка Все используют грушу в качестве чистовой обшивки корпуса. Но почему-то никто не использует яблоню... у меня как раз лежит несколько сухих бревен яблони (лежат в дровнице уже года 3-4). Так как решил использовать в стройке собственный материал, хочу уточнить, почему яблоня является редкостью в судомоделизме (относительно груши) и чем она плоха для обшивки корпуса?

[Анатолий Пасюк]

Как писал Дмитрий Шевелёв: "По своим свойствам яблоня не сильно от груши отличается. Отпугивает только полосатость некоторая. Если не смущает то можно вполне использовать."
https://www.shipmodeling.ru/phpbb/viewt ... 80#p420980
Яблоня чуть плотнее груши (750 кг/м³) и, соответственно, потвёрже. Обрабатывается также хорошо, как и груша. В отличие от груши часто имеет неоднородную структуру, поэтому, как и писал Дмитрий, рейки могут быть "полосатыми" и разной тональности, что затрудняет их подбор на обшивку.

[egen]

В следующий раз советую использовать силикатный карандаш для клея

[AlexO]

Для приклейки шпангоутов к фанере, видимо. До меня не сразу дошло, причем тут яблоня и клей. Карандаш держит намертво, но не пропитывает так бумагу, что есть риск испортить обводы

[egen]

Да, сорри )) Речь шла про шпангоуты ))
Просто про это недавно написал статью, а тут опять те же грабли

[Syxap]

Как писал Дмитрий Шевелёв: "По своим свойствам яблоня не сильно от груши отличается. Отпугивает только полосатость некоторая. Если не смущает то можно вполне использовать."
https://www.shipmodeling.ru/phpbb/viewt ... 80#p420980
Яблоня чуть плотнее груши (750 кг/м³) и, соответственно, потвёрже. Обрабатывается также хорошо, как и груша. В отличие от груши часто имеет неоднородную структуру, поэтому, как и писал Дмитрий, рейки могут быть "полосатыми" и разной тональности, что затрудняет их подбор на обшивку.

Спасибо. Попробую сделать пробник. Посмотрю как получиться.

Да, сорри )) Речь шла про шпангоуты ))
Просто про это недавно написал статью, а тут опять те же грабли

Побоялся, что листок оторвется, когда буду пилить лобзиком, если приклею на клей-карандаш. Но особо форма не изменилась. Кстати, почитал ваши статьи, есть много всего полезного. Даже моя цитата есть с форума, когда я спрашивал про этот метод создания скорлупы .

Небольшое продолжение стройки, напилил реек. Из доски липы 150х40х50 (в Вудстоке такая досочка стоит 100 р) получилось 75 реек 6х1,3 мм и 35 реек 10х1,3 мм. Сделаю первый слой скорлупы, прикину расход и напилю остальное.

[egen]

Да, сорри )) Речь шла про шпангоуты ))
Просто про это недавно написал статью, а тут опять те же грабли

Побоялся, что листок оторвется, когда буду пилить лобзиком, если приклею на клей-карандаш. Но особо форма не изменилась. Кстати, почитал ваши статьи, есть много всего полезного.

Спасибо что читаете
Если будете заранее спрашивать, постараюсь еще что то полнее рассказать
А то обидно, когда приходится делать разбор ошибок, когда уже поздно что то исправлять.

[Александр Кицай]

Исправлять никогда не поздно, чаще это делать лень. Или влечет за собой масштабные переделки.

[KUDIN]

Саша , Привет! Рад новой теме! Смотрю и радуюсь...
Даже шпильки не поленился , вкрутил... Времени и Удачи тебе!

[Syxap]

Продолжение стройки... обшил корпус первым слоем, зашкурил. Обводы получились вроде ровно. Кстати, в процессе зашивки, немного запутался с носовой частью. Пришлось отрывать. И тут я понял, что даже по маслу, все приклеилось намертво. Пришлось отрывать половину борта и удаляемые части шпангоутов дополнительно обклеил еще малярным скотчем.
Еще у меня появилась мысль, что я корпус делаю немного неправильно. Я зашиваю до верха перил. Как я понял надо зашивать до уровня нижнего планширя. Потом туда врежутся верха шпангоутов и на них нанизывается планширь. Поправьте если не прав, пожалуйста.

[Иван Карпушкин]

А вы малковку шпангоутов не делали??? Так по живому и обшиваете?

[KUDIN]

...понял, что даже по маслу, все приклеилось намертво. Пришлось отрывать половину борта и удаляемые части шпангоутов дополнительно обклеил еще малярным скотчем.

Страхи... Всё нормально отбивается лёгким ударом молоточка. ПВА не приклеется к маслу намертво...

...появилась мысль, что я корпус делаю немного неправильно. Я зашиваю до верха перил. Как я понял надо зашивать до уровня нижнего планширя. Потом туда врежутся верха шпангоутов и на них нанизывается планширь. Поправьте если не прав, пожалуйста.

Могу привести в пример лишь собственный опыт :

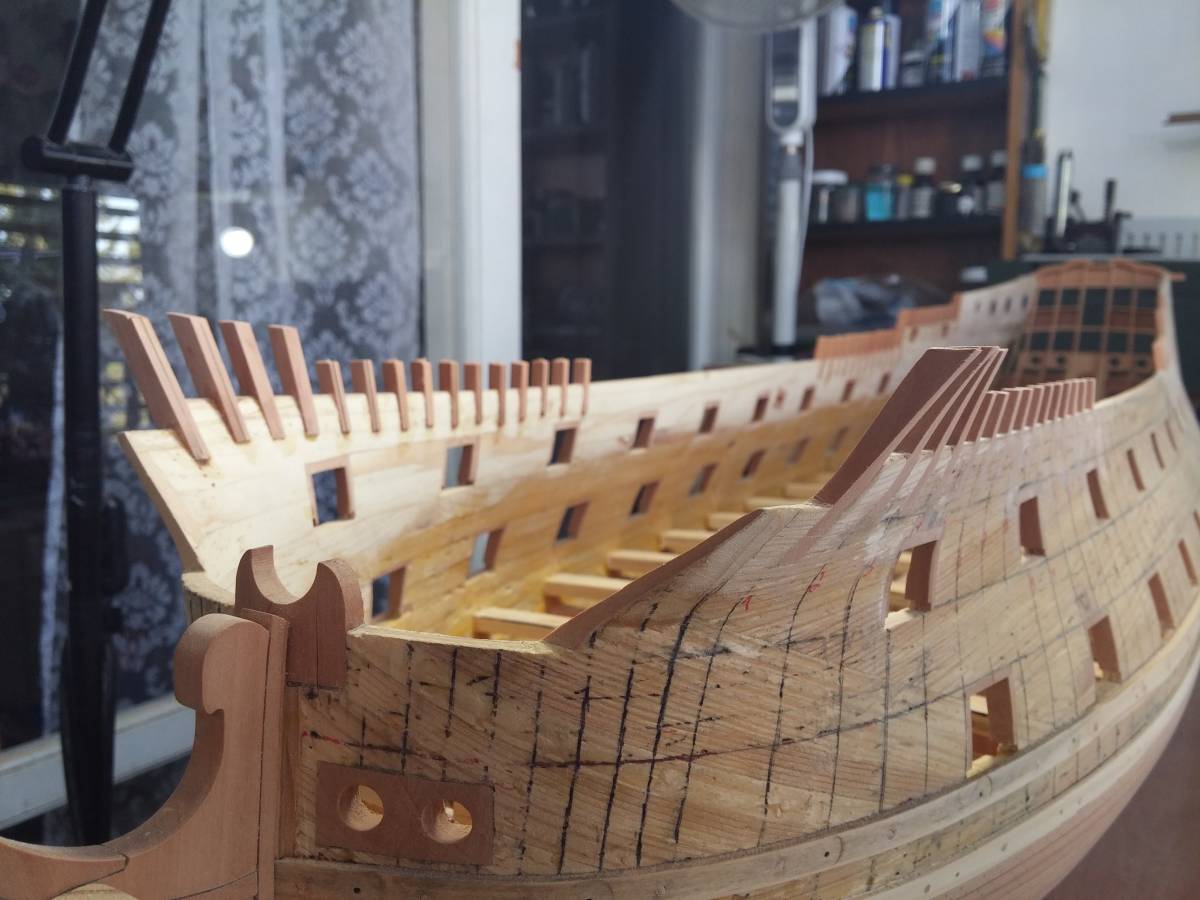

Когда граница борта размечена и отрезано лишнее , делаются пропилы ( расчерченные под уголок)

Вклеиваются рейки с запасом внутрь и наружу...

И , уже потом , подгоняются под скорлупу.

Мне показалось , что у тебя в этом месте :

...уж слишком большой излом. Может недостаточно отмалковал или ракурс фото такой?

[Andrei Shaimardanov]

Добрый день, с интересом слежу! Присоединяюсь к словам Андрея и хотел бы уточнить ещё некоторый момент: в теоретической части если просто отнимать на всех шпангоутах по 3мм (толщина черновой обшивки), то будет набегать к носу и корме ошибка как на фото.
