24 пушечный галеон "San Bartolomé"

Форум по вопросам изготовления моделей кораблей с нуля, по чертежам.

Модераторы: FreeLander, Valentin Demin

Сообщение
Автор
ПАВЕЛ НИКИТИН
Сообщения: 140
Зарегистрирован: Вт июл 17, 2018 20:20
Поблагодарили: 14 раз

24 пушечный галеон "San Bartolomé"

#1 Сообщение ПАВЕЛ НИКИТИН » Ср авг 22, 2018 0:51

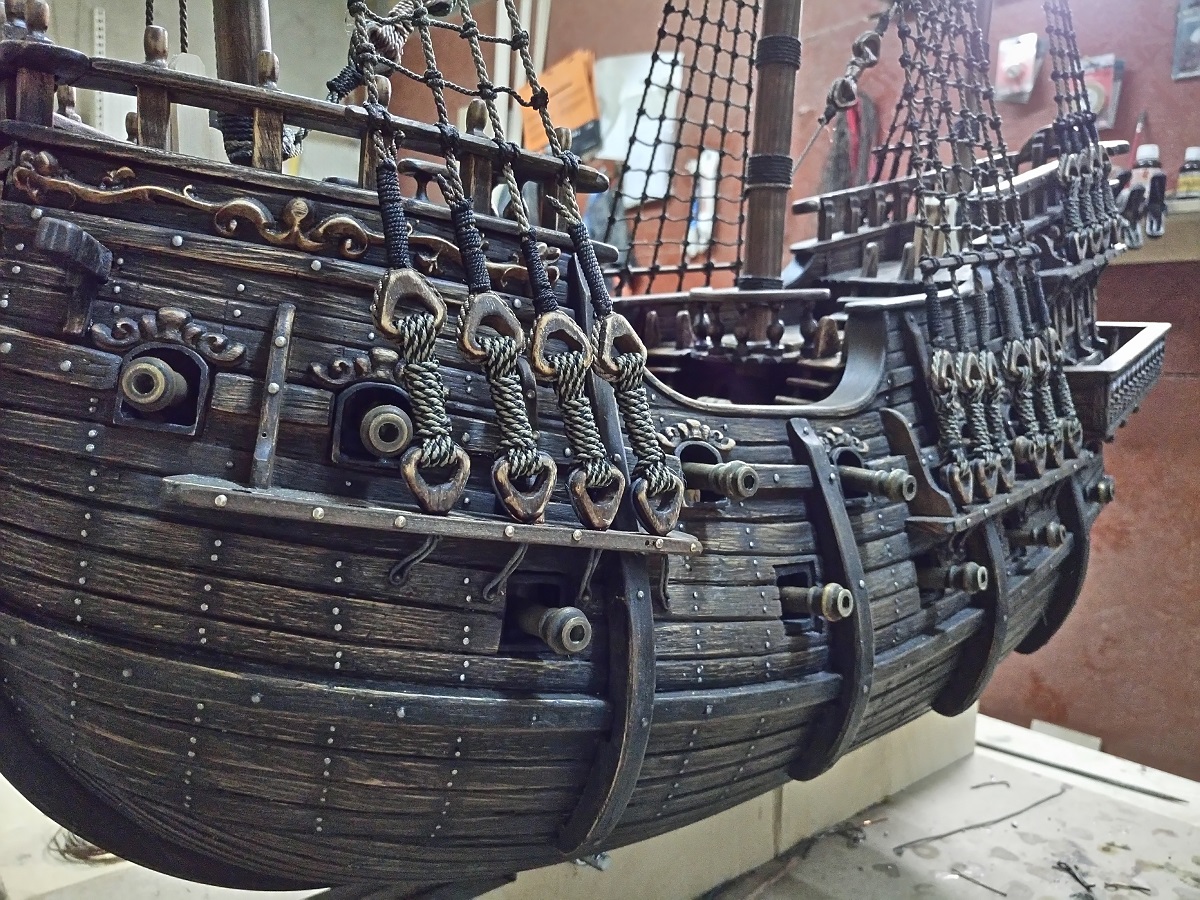

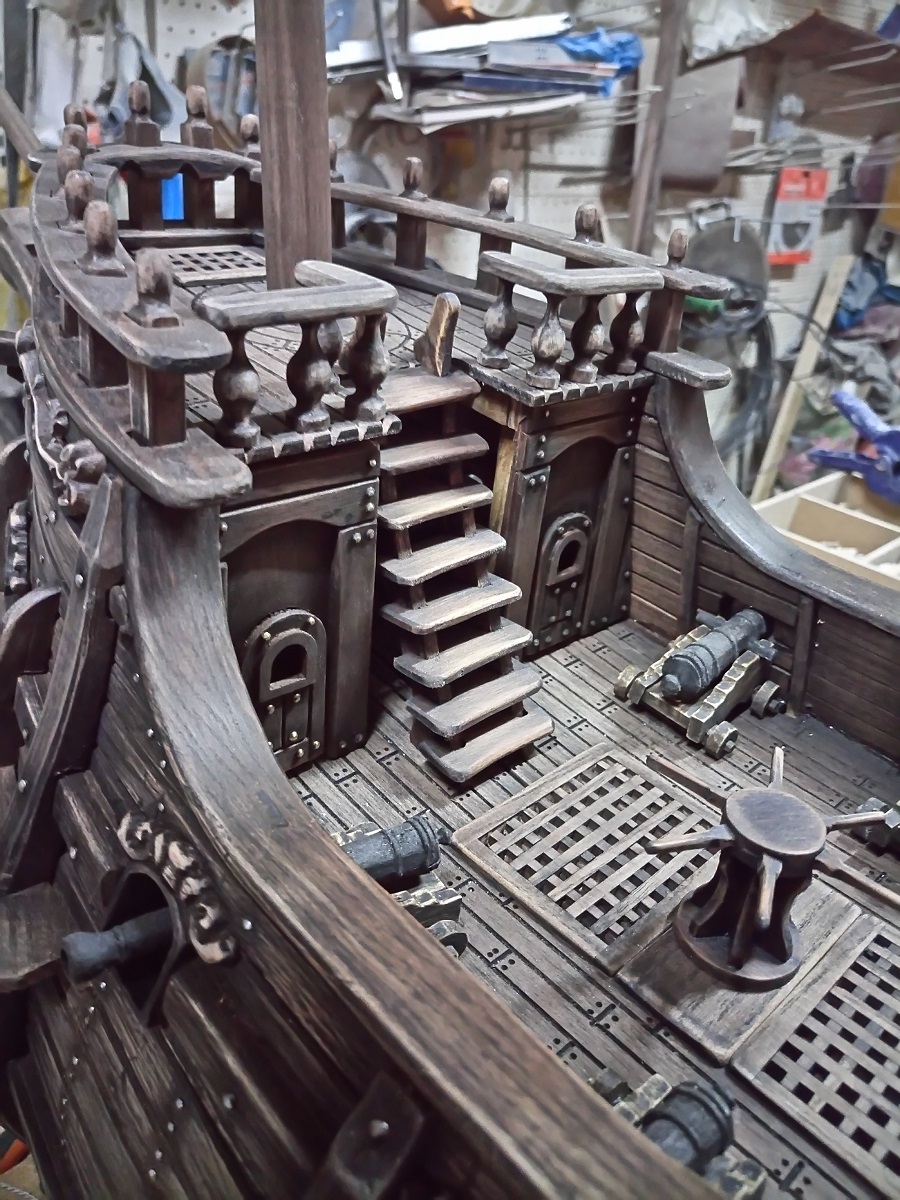

Всем здравствуйте. Много лет с упоением любуясь работами Владислава Ждана, мечтал построить корабль хотя бы отдаленно напоминающий работы мастера. И вот не удержался и таки прыгнул в этот омут с головой :)
За основу, каюсь не спросясь, взял эскизы Витальевича с данного форума. Поскольку без имени корабль, может случайно получить имя "Беда", произвел поиск среди Испанских галеонов 16 века, на предмет полного отсутствия описания корабля с именем и 24 пушками в придачу. Такой корабль нашелся, он и стал прообразом заложенного корабля, и имя ему "San Bartolomé"
В данный момент времени корабль активно одевается в паруса, если будет у кого интерес, выложу здесь процесс постройки.
Вложения

Exo
Сообщения: 27
Зарегистрирован: Чт апр 10, 2014 17:51

Re: 24 пушечный галеон "San Bartolomé"

#2 Сообщение Exo » Ср авг 22, 2018 15:45

Выглядит мегакруто!
Процесс постройки посмотрел бы с огромным вниманием и удовольствием.
Особенно интересны были бы навивка канатов, резьба и окраска

ledzep59
Сообщения: 828
Зарегистрирован: Вт апр 22, 2014 14:46
Благодарил (а): 5 раз
Поблагодарили: 27 раз

Re: 24 пушечный галеон "San Bartolomé"

#3 Сообщение ledzep59 » Ср авг 22, 2018 18:41

Павел ну уж симпатично ! Процесс постройки крайне интересен надеюсь Всем, равно как и источники инфы для сего творения.
От себя лично - ну не затягивайте на долго выкладку материалов !!! Тема Галеонов крайне интересна !

Аватара пользователя
andreyVL
Сообщения: 610
Зарегистрирован: Вт авг 06, 2013 12:39
Откуда: Россия, Сочи
Благодарил (а): 48 раз
Поблагодарили: 78 раз

Re: 24 пушечный галеон "San Bartolomé"

#4 Сообщение andreyVL » Ср авг 22, 2018 20:51

Отличная работа!!! С большим удовольствием посмотрел бы обзор, очень интересно... :D
С уважением, Андрей

VAGREY
Сообщения: 684
Зарегистрирован: Ср мар 23, 2016 19:31
Откуда: Астрахань
Благодарил (а): 38 раз
Поблагодарили: 134 раза

Re: 24 пушечный галеон "San Bartolomé"

#5 Сообщение VAGREY » Ср авг 22, 2018 21:17

Павел поздравляю с открытием своей ветки. Народ заинтригован и ждет продолжения. :)
С уважением Сергей.

Аватара пользователя
Fortres
Сообщения: 827
Зарегистрирован: Пн авг 05, 2013 0:01
Откуда: Украина,Днепродзержинск
Благодарил (а): 43 раза
Поблагодарили: 37 раз

Re: 24 пушечный галеон "San Bartolomé"

#6 Сообщение Fortres » Ср авг 22, 2018 22:23

Павел, примите поздравления !
Вы, сделали несколько иначе, чем у Ждана: у него в работах присутствует "нарочитая небрежность", делающая его модели хоть и "мультяшными", но абсолютно живіми, рабочими...
Ваша работа отшлифована, что придает ей именно кабинетно-сувенирный, достойный коммерческий,...абсолютно законченный вид...
Мой блог по судомоделизму http://verfnasnastole.blogspot.com/
Строю модель шхуны, 1:115 https://www.youtube.com/channel/UCsz57g ... 1jYNxkygRw

ПАВЕЛ НИКИТИН
Сообщения: 140
Зарегистрирован: Вт июл 17, 2018 20:20
Поблагодарили: 14 раз

Re: 24 пушечный галеон "San Bartolomé"

#7 Сообщение ПАВЕЛ НИКИТИН » Чт авг 23, 2018 1:52

Уважаемые коллеги спасибо за теплые слова, очень тронут :)
Увы снимать стал уже на этапе собранного корпуса, потому сразу выложить отчет не смогу.
Отчета пока как такового нет, но в работе на разных стадиях еще группа аналогичных кораблей. Так что за месяц обязательно справлюсь :)
За пару недель планирую закончить тот что на фото, там уже не много то и осталось. :)
На скане внизу, такие львы будут симметрично на корме, и такая же носовая фигура.

Активно рисую "Santiago de Compstela" 1540, ну точнее фантазию на тему сего галеона :)
масштаб произвольный, примерно 50. Надеюсь и его в этом году осилить. Вот его чертежи закончу к октябрю, если будет интерес выложу.
Вложения
ГЕРБ для кормы.jpg

Exo
Сообщения: 27
Зарегистрирован: Чт апр 10, 2014 17:51

Re: 24 пушечный галеон "San Bartolomé"

#8 Сообщение Exo » Чт авг 23, 2018 11:08

Павел, судя по всему, вы палубу, а конкретнее - раскрой досок, на чпу делали?
А что еще получилось сделать на станках?

ПАВЕЛ НИКИТИН
Сообщения: 140
Зарегистрирован: Вт июл 17, 2018 20:20
Поблагодарили: 14 раз

Re: 24 пушечный галеон "San Bartolomé"

#9 Сообщение ПАВЕЛ НИКИТИН » Чт авг 23, 2018 11:20

На станках получилось сделать все :)
Ну кроме обшивки бортов. Станки самые разнообразные, от разного типа 3-координатных фрезерных ЧПУ, до лазерных ЧПУ, и ЗD принтера для мастер форм в литейку.

Exo
Сообщения: 27
Зарегистрирован: Чт апр 10, 2014 17:51

Re: 24 пушечный галеон "San Bartolomé"

#10 Сообщение Exo » Чт авг 23, 2018 12:16

чорная-чорная зависть :)

Аватара пользователя
Gibraltar
Сообщения: 499
Зарегистрирован: Сб фев 18, 2012 0:23
Откуда: Не доехал до Зауралья
Благодарил (а): 17 раз
Поблагодарили: 27 раз

Re: 24 пушечный галеон "San Bartolomé"

#11 Сообщение Gibraltar » Чт авг 23, 2018 14:58

Добрый день!
На заднем плане последнего фото у Вас еще два идентичных карпуса...
Что предполагаете?
Или поточное строительство?
А так Да, Владислав Витальевич точно может гордиться, что "привил" любовь к своему типу постройки моделей.
Строю 74 - пушечник по чертежам Будрио. Масштаб 1:60
С уважением, Константин!

ledzep59
Сообщения: 828
Зарегистрирован: Вт апр 22, 2014 14:46
Благодарил (а): 5 раз
Поблагодарили: 27 раз

Re: 24 пушечный галеон "San Bartolomé"

#12 Сообщение ledzep59 » Чт авг 23, 2018 15:21

Павел вот такой вопрос. лично мне кажется, что уж очень много сняты фаски на торцах досок обшивки. Ощущения создаются как пластиковые корпуса Heller и т.д. и т.п. Много меньше и экстерьер модели только выиграет...

Аватара пользователя
Максим Солянкин
Сообщения: 228
Зарегистрирован: Пн июл 13, 2015 10:44
Откуда: Москва
Благодарил (а): 18 раз
Поблагодарили: 6 раз

Re: 24 пушечный галеон "San Bartolomé"

#13 Сообщение Максим Солянкин » Чт авг 23, 2018 17:53

ПАВЕЛ НИКИТИН писал(а):На станках получилось сделать все :)
Ну кроме обшивки бортов. Станки самые разнообразные, от разного типа 3-координатных фрезерных ЧПУ, до лазерных ЧПУ, и ЗD принтера для мастер форм в литейку.
Павел, здравствуйте! Скажите пожалуйста, на каком софте вы моделите? В частности интересует создание моделей орнаментов и фигур для последующей фрезеровки. Пока пользуюсь библиотекой ArtCam , но этого маловато. Спасибо!
Клуб технического моделирования "КБ-72".

ПАВЕЛ НИКИТИН
Сообщения: 140
Зарегистрирован: Вт июл 17, 2018 20:20
Поблагодарили: 14 раз

Re: 24 пушечный галеон "San Bartolomé"

#14 Сообщение ПАВЕЛ НИКИТИН » Чт авг 23, 2018 19:46

На заднем плане два корпуса, но есть еще четыре. И да, в планах уже поточное производство. Они по факту уже проданы :)
Софт для 3D моделирования, пока ничего лучше 3ds Max не придумали, Арткам конечно намного более ограниченная в возможностях прога.
По фаскам на торцах досок, мысль такая тоже приходила, на ближайшей модели буду пробовать :)

Аватара пользователя
kirill4.66
Сообщения: 2005
Зарегистрирован: Пт сен 30, 2011 12:31
Откуда: Санкт-Петербург
Благодарил (а): 205 раз
Поблагодарили: 91 раз

Re: 24 пушечный галеон "San Bartolomé"

#15 Сообщение kirill4.66 » Чт авг 23, 2018 19:54

Gibraltar писал(а):Владислав Витальевич точно может гордиться, что "привил" любовь к своему типу постройки моделей.
По моему мнению, ВВ гораздо более "трепетно" ,если можно так сказать, и ответственно ,подходит к вопросам "матчасти" своих моделей, такелажа и рангоута в частности...в соответствии с историческим периодом ,на который позиционируется модель...
поэтому его работы ,даже с учетом известной степени "стилизации" , очень интересно рассматривать,и в общем , и в деталях :)))...и вероятно , очень трудно поэтому" повторить"... его стиль :D
На" стапеле": Spanish Galleon Lee 1:100 plastic kit http://karopka.ru/forum/forum190/topic10341/
