Cannoniera Olandese N-2, масштаб 1:44

Сообщение AlexTD » Чт ноя 30, 2017 23:59

Здравствуйте, товарищи!

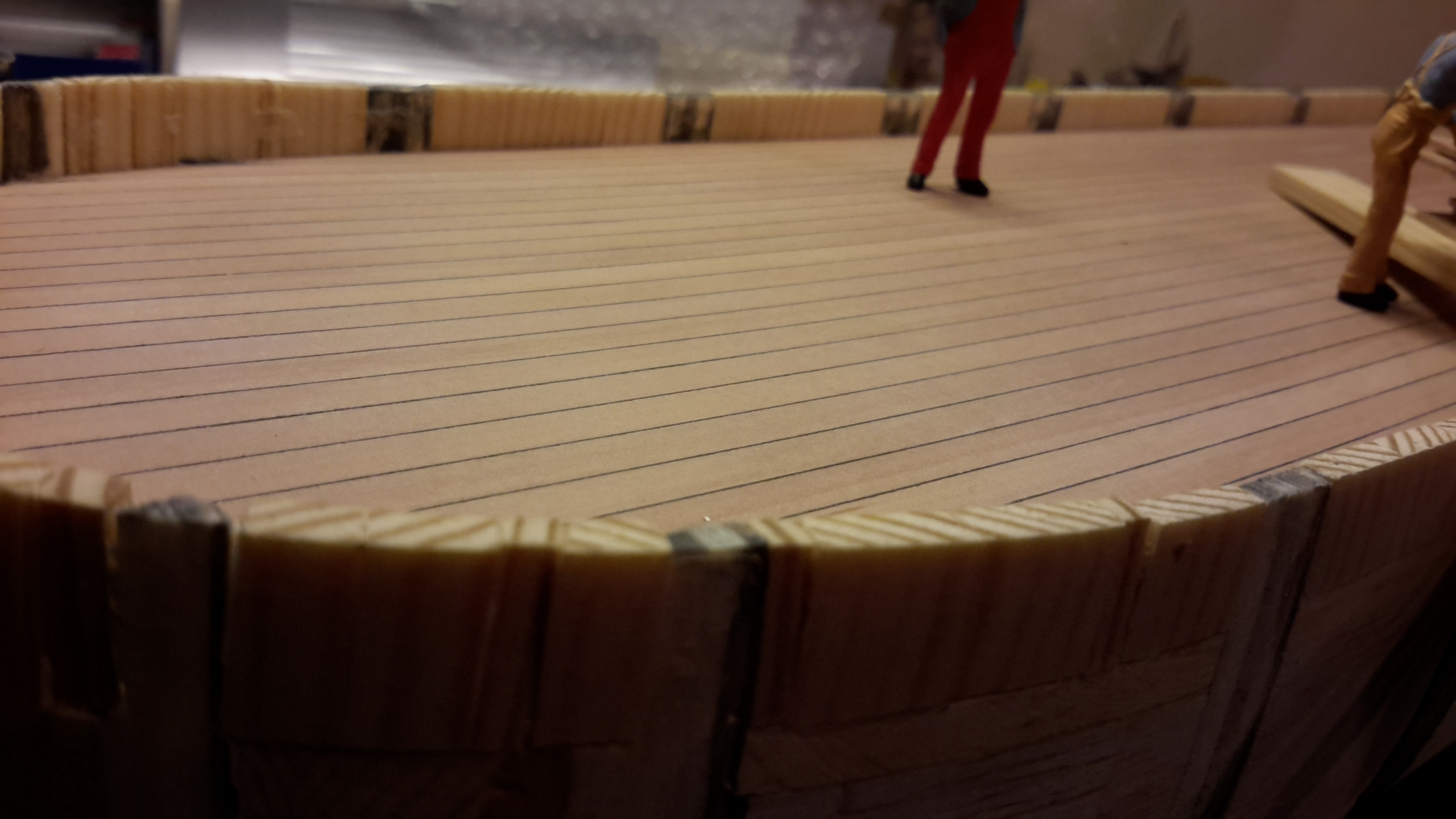

Хочу поделиться процессом постройки голландской канонерской лодки.
Задумка была самостоятельно «с нуля» сделать кокой-нибудь не очень сложный корабль и выбор пал на чертежи «Мантуи» Canoniera Olandese Nr.2. Чертежи оказались довольно упрощенными, некоторые узлы прилось перечерчивать.
Ориентировался на модели из голландского музея и на книгу Хорста Менцеля «Die Tjalk» (по совету Владислава Витальевича).

На данный момент процесс постройки зашел достаточно далеко, но сначала немного истории:

Итак, шел тревожный 2014 год, декабрь...


... но очень быстро наступил 2015.

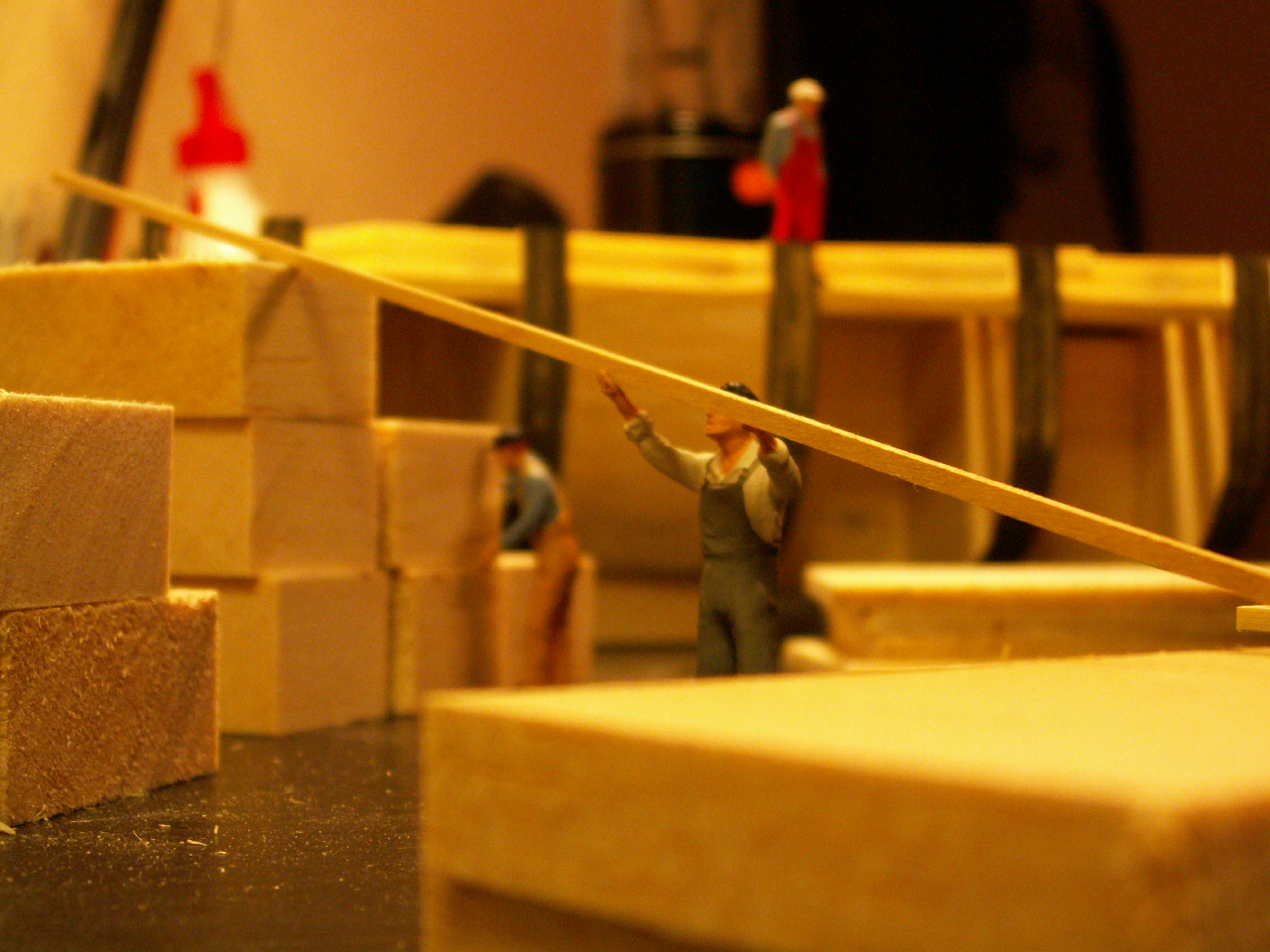

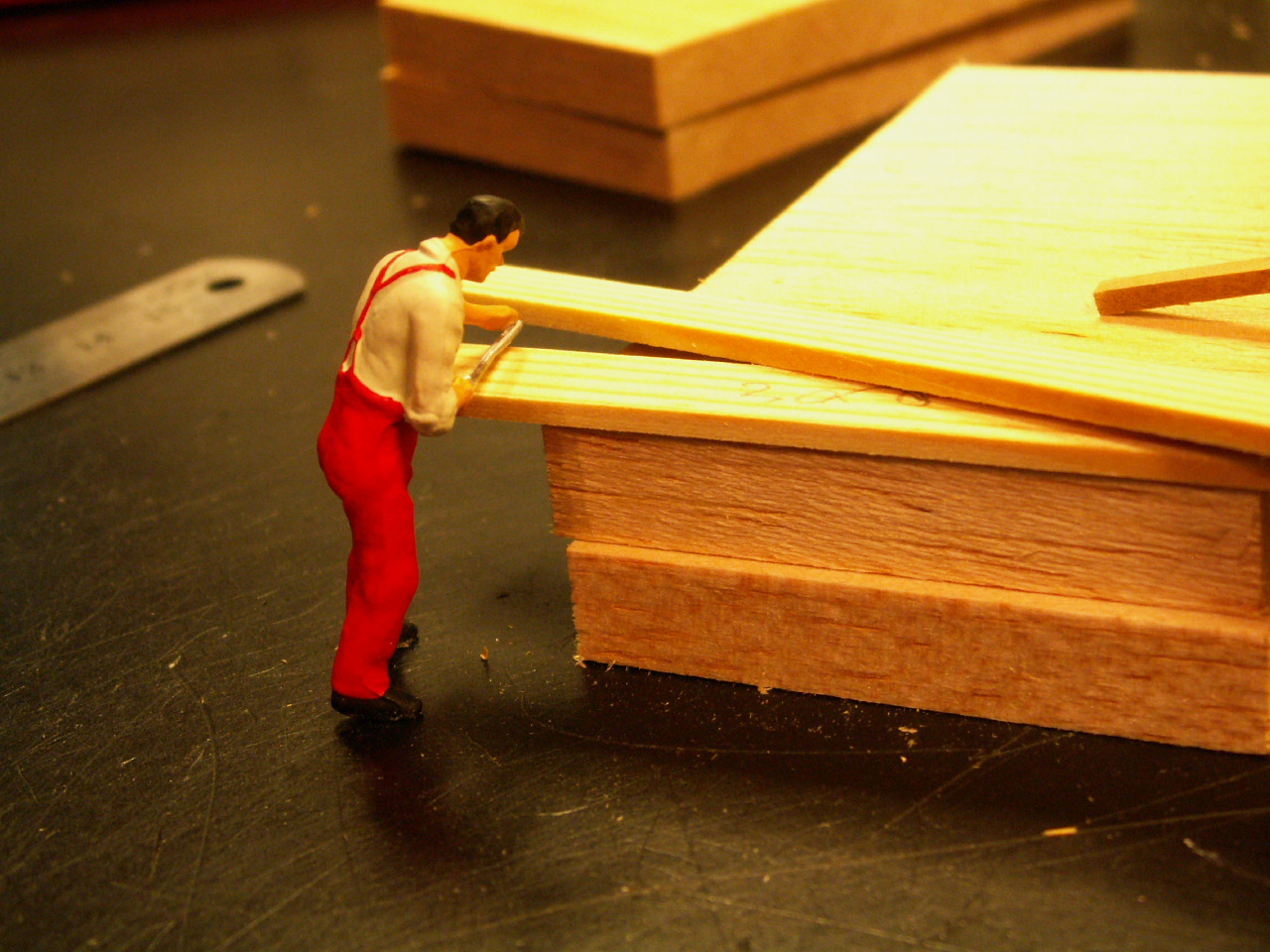

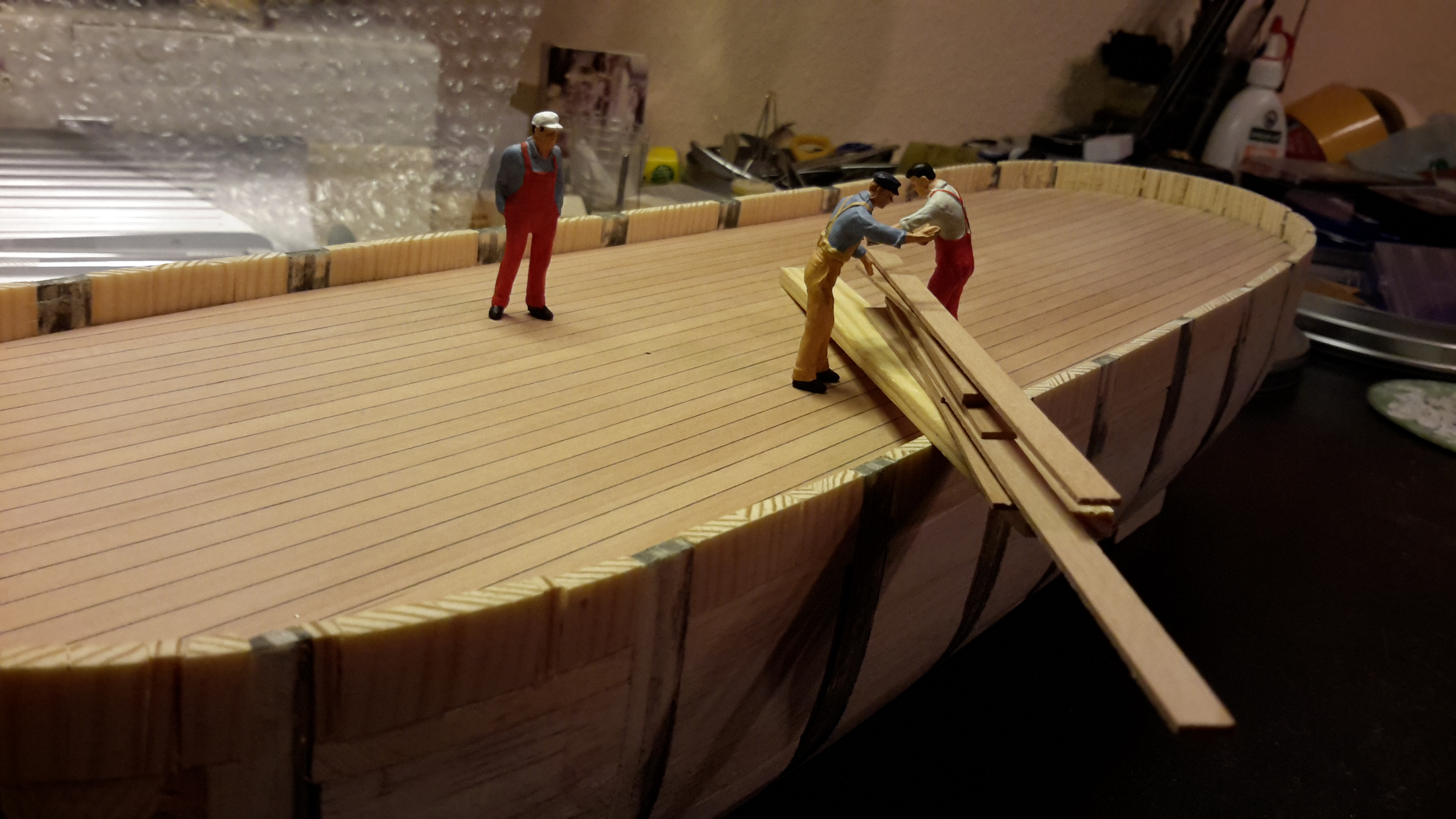

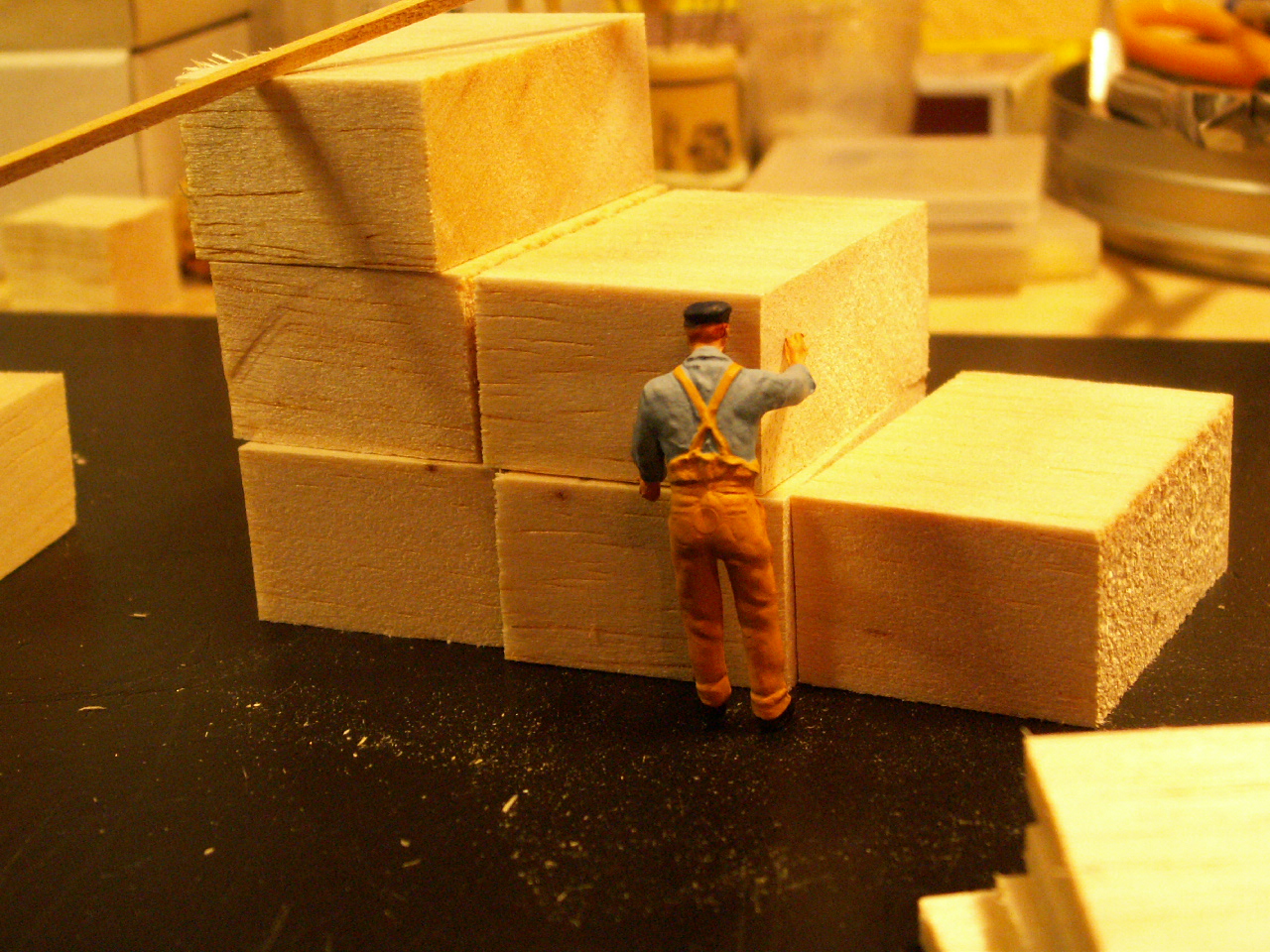

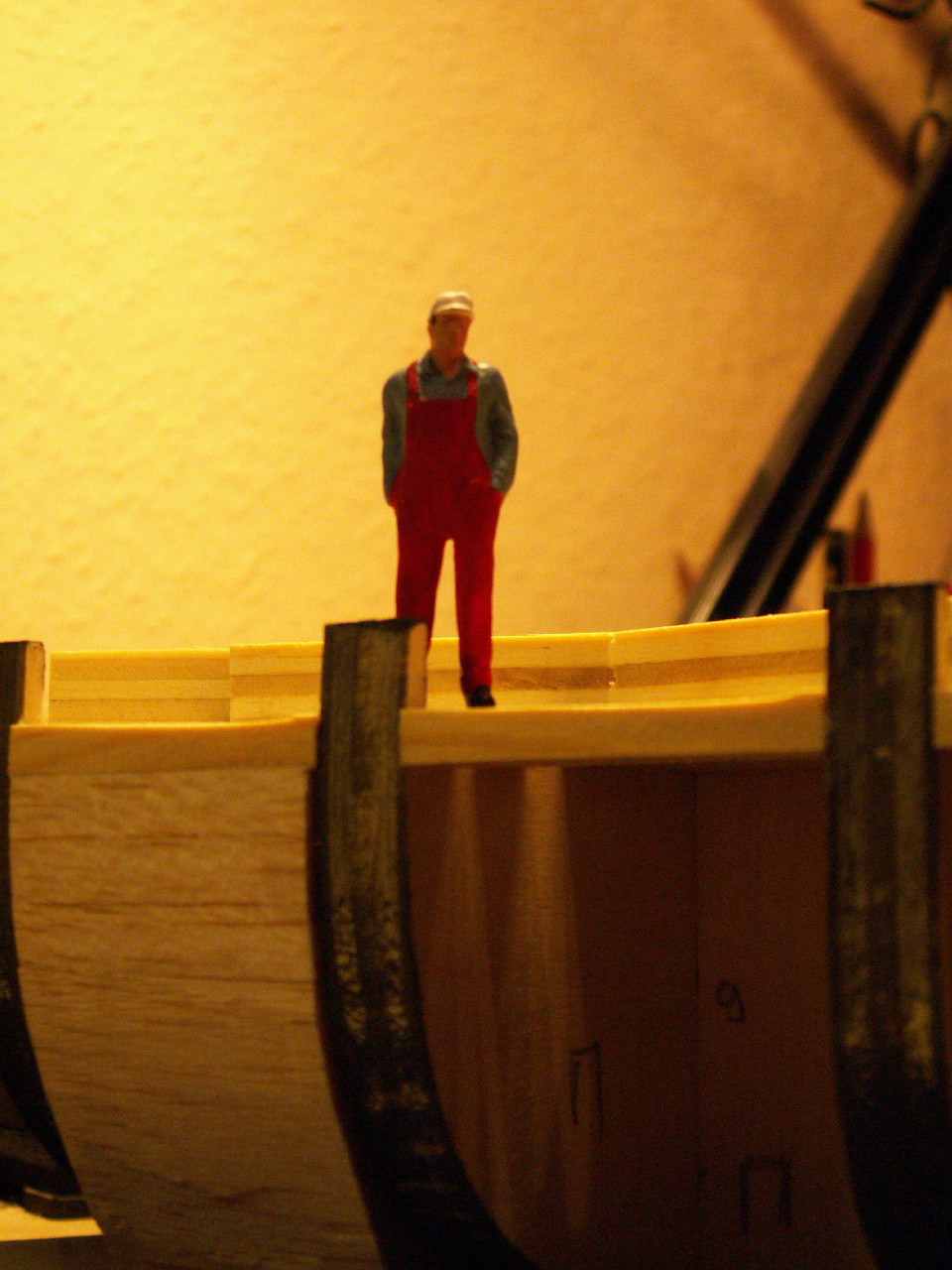

Для веселья и достоверности была набрана команда строителей.




Продолжение следует...

С уважением, Александр.
AlexTD

Сообщения: 176
Зарегистрирован: Чт мар 07, 2013 15:19
Благодарил (а): 12 раз.
Поблагодарили: 15 раз.

Re: Canoniera Olandese (Nr.2) масштаб 1:44

Сообщение KORTES1 » Пт дек 01, 2017 0:08

Добро пожаловать в "голландский клуб".
Первые фото обещают замечательный фото отчет.
С уважением.
KORTES1

Сообщения: 640
Зарегистрирован: Пт июл 27, 2007 17:36
Откуда: Кузнецовск
Благодарил (а): 49 раз.
Поблагодарили: 87 раз.

Re: Canoniera Olandese (Nr.2) масштаб 1:44

Сообщение Олег Серегин » Пт дек 01, 2017 16:29

Добро пожаловать!
Надеюсь отчет за 15 год пока не полный...
Да и 16 и 17 хочется потом тоже увидеть :)
Прямая обязанность художника показывать, а не доказывать. © А.Блок
Заказ парусов: haron.ul@yandex.ru
Аватара пользователя
Олег Серегин

Сообщения: 3505
Зарегистрирован: Пт янв 30, 2009 16:30
Откуда: Ульяновск
Благодарил (а): 324 раз.
Поблагодарили: 212 раз.

Re: Canoniera Olandese (Nr.2) масштаб 1:44

Сообщение AlexTD » Пт дек 01, 2017 19:09

Спасибо, товарищи!

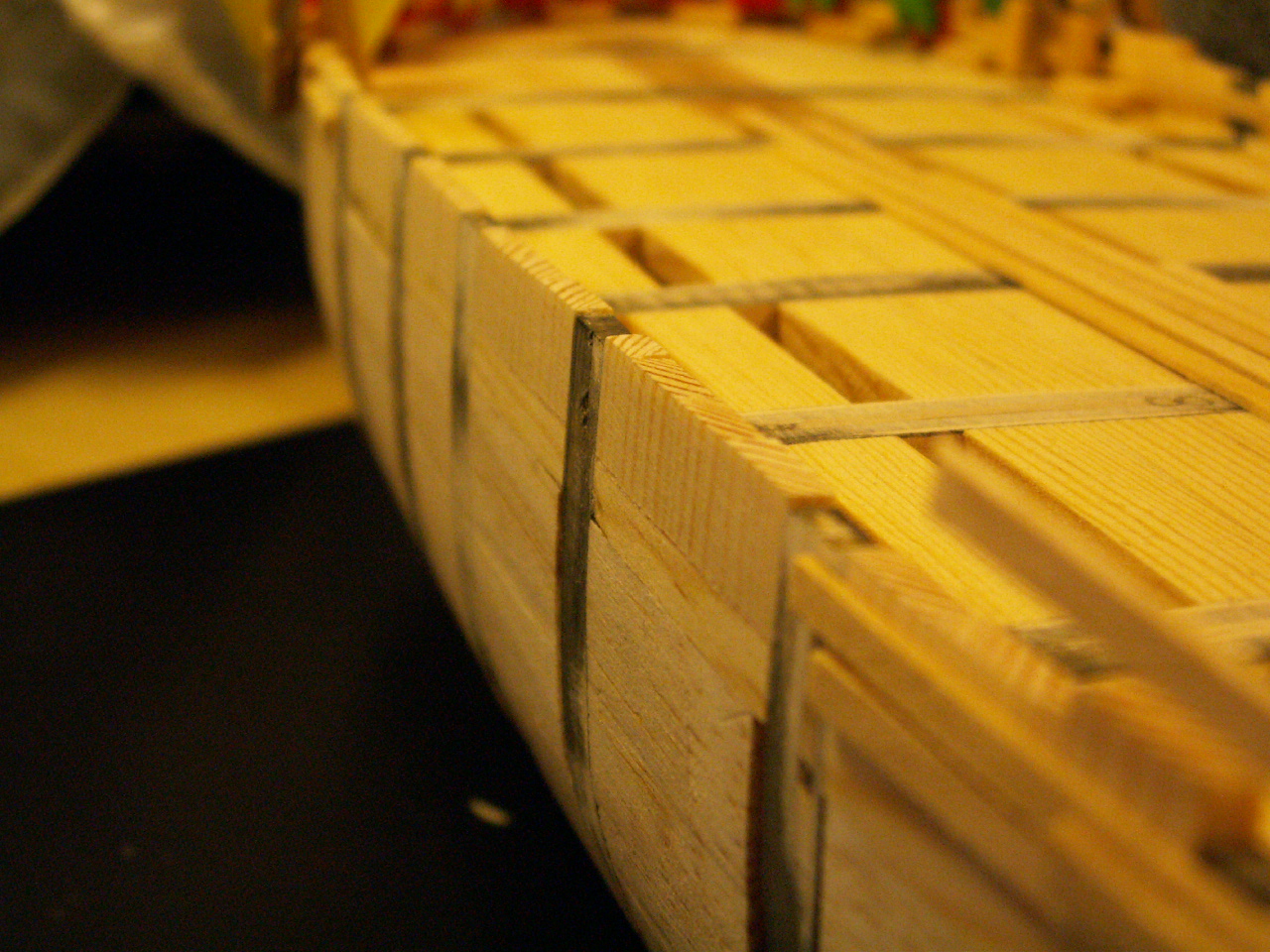

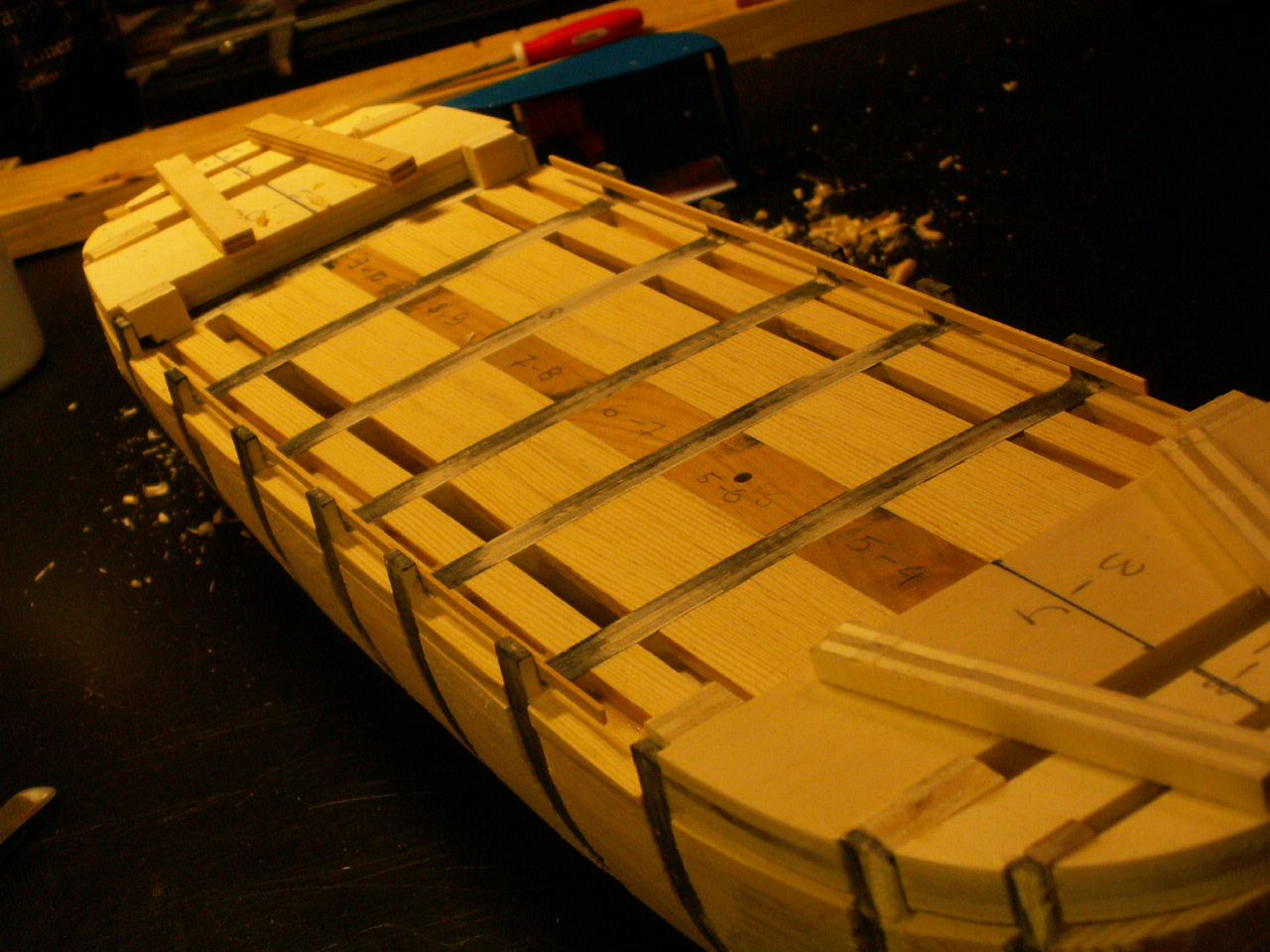

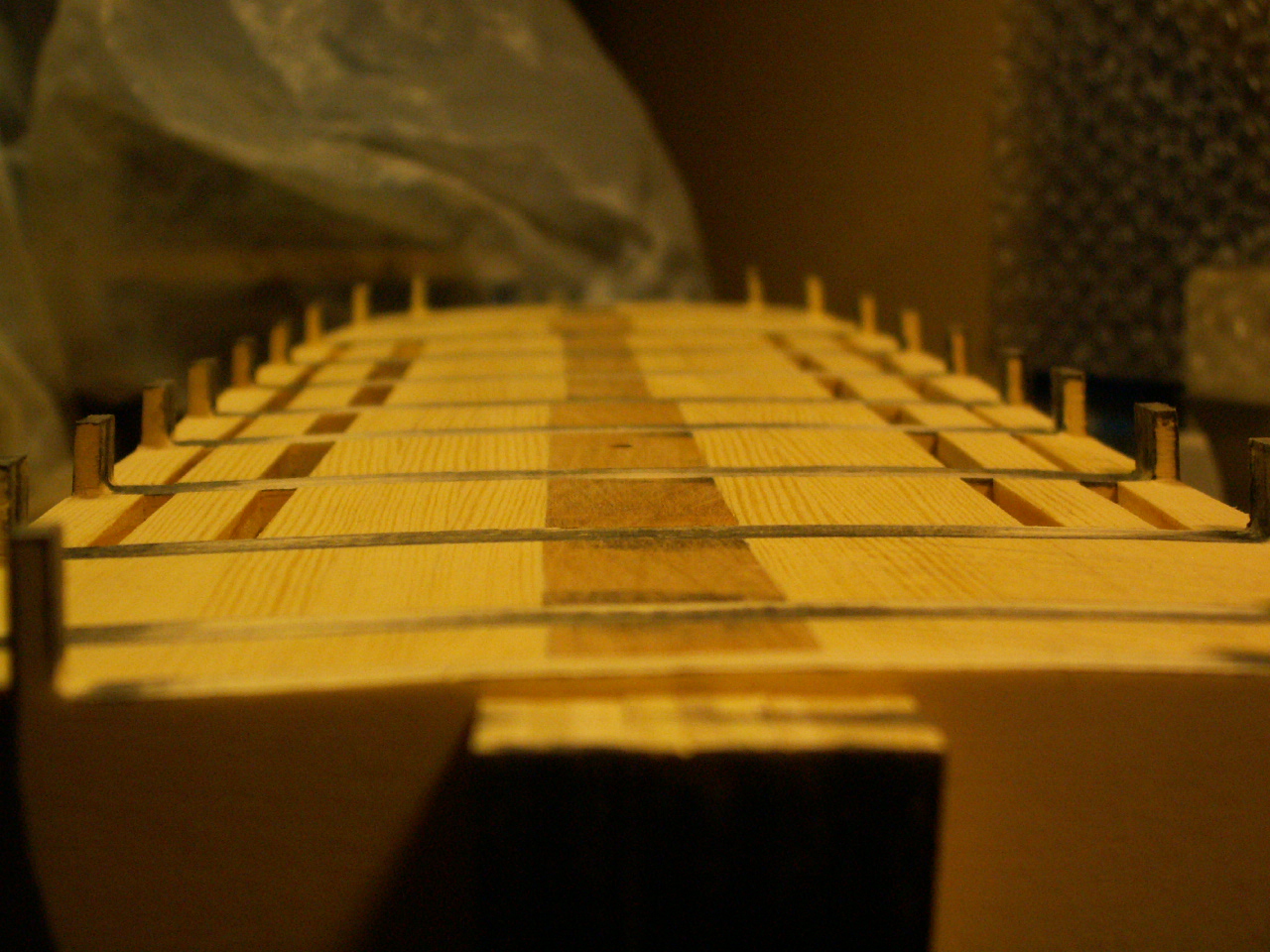

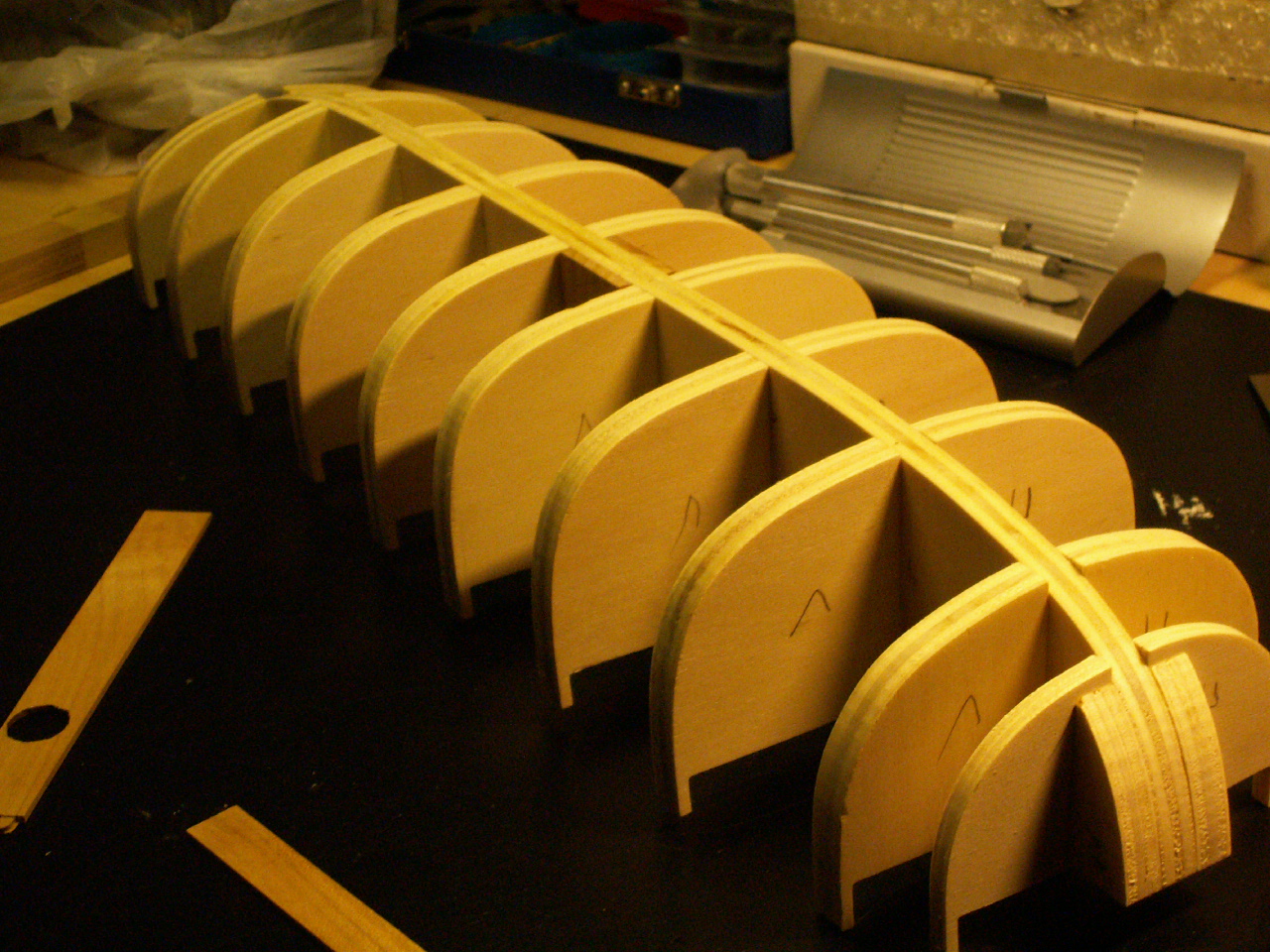

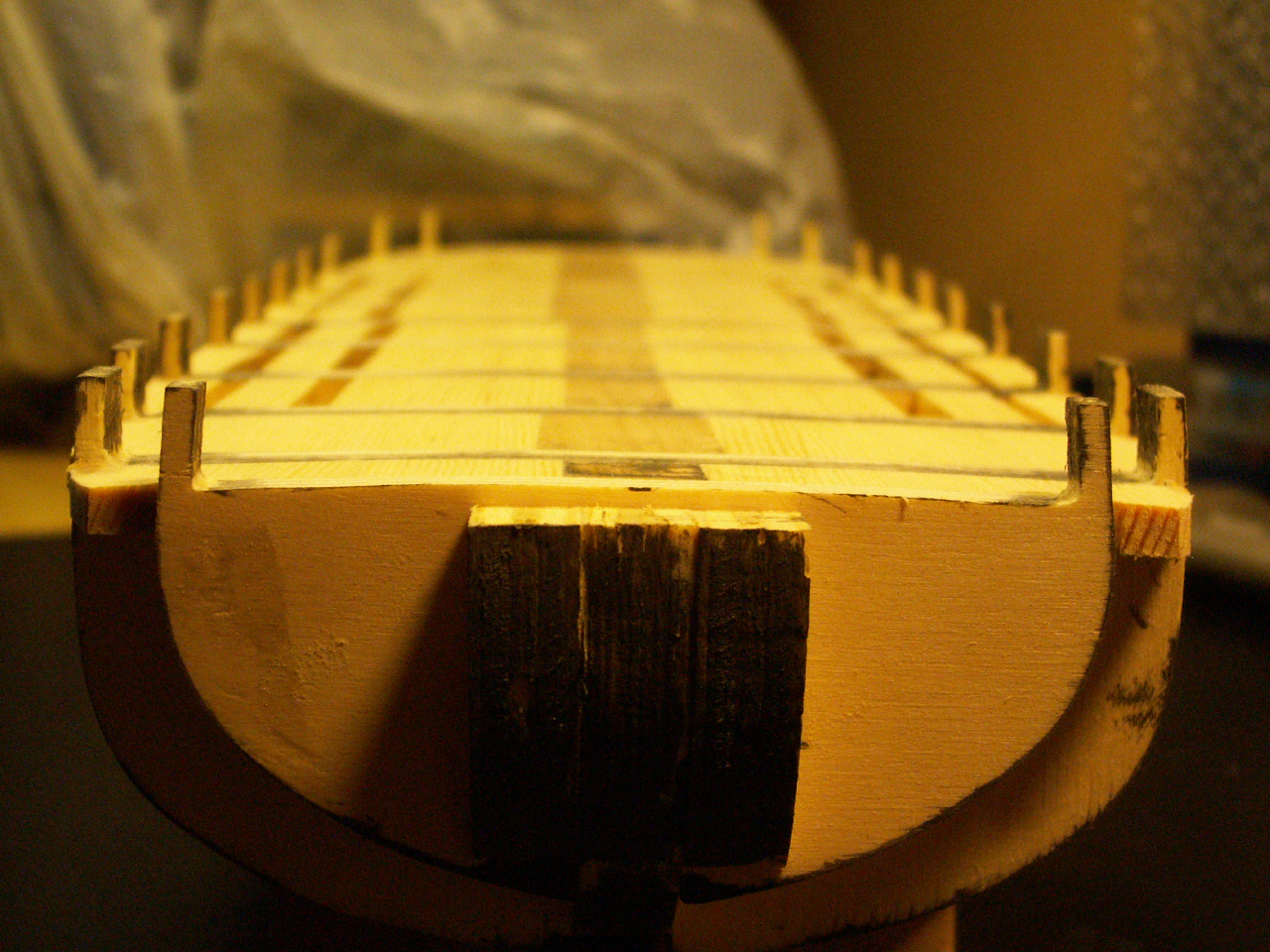

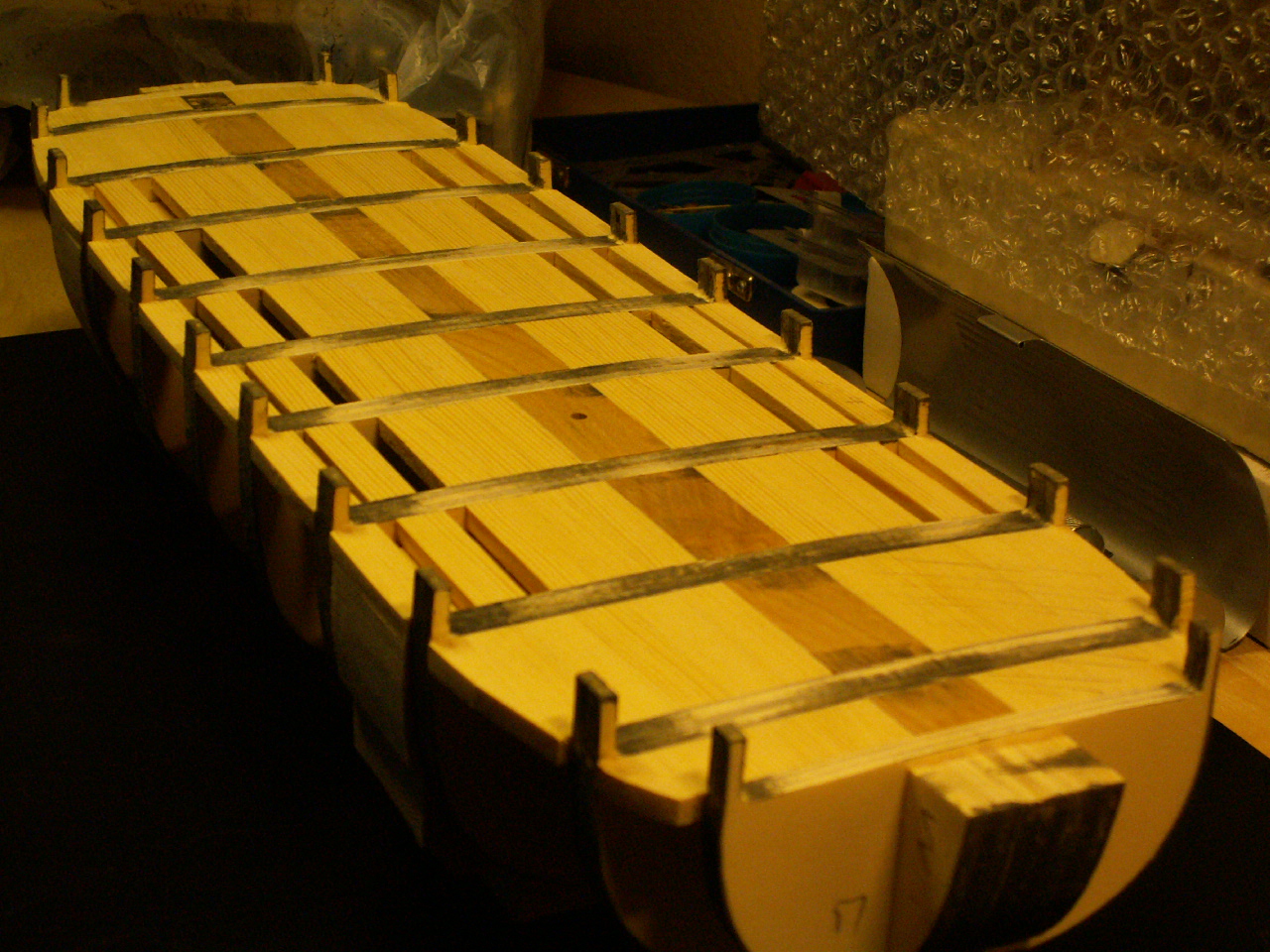

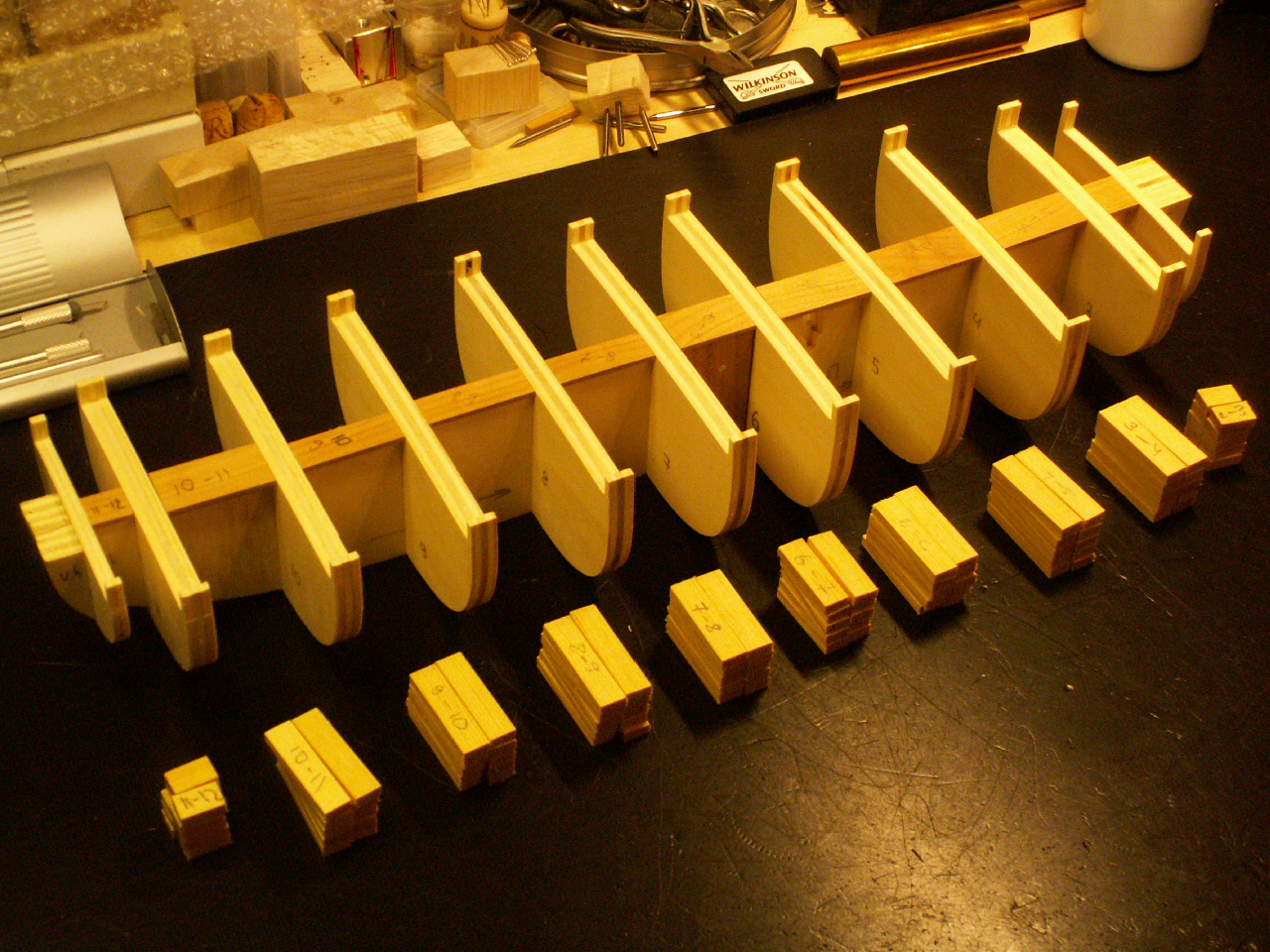

Обещаю показать все что сделано. Итак, корпусные работы, продолжение...



С этого момента стал фотографировать другим аппаратом, стало немножечко получше с изображениями.

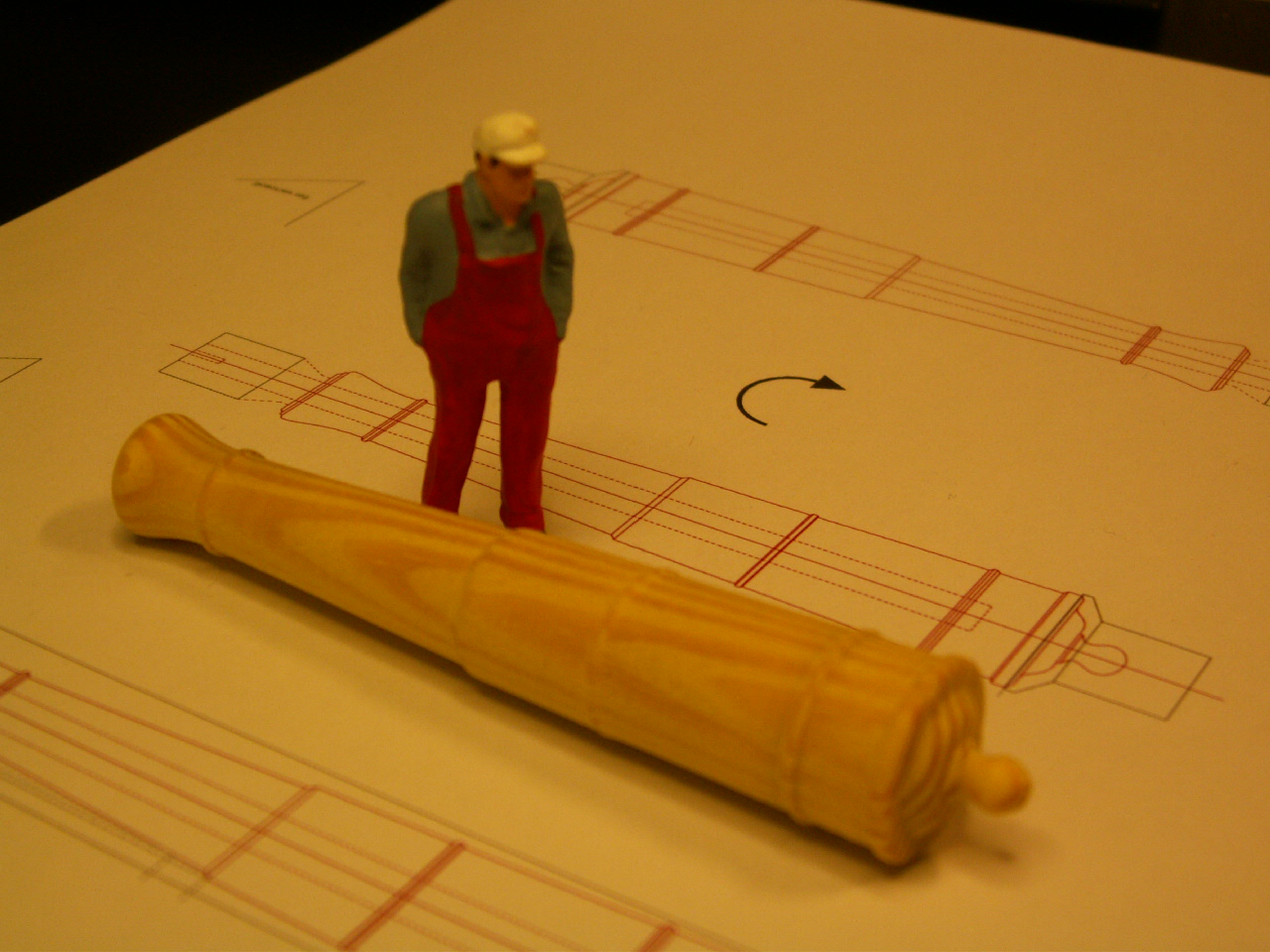

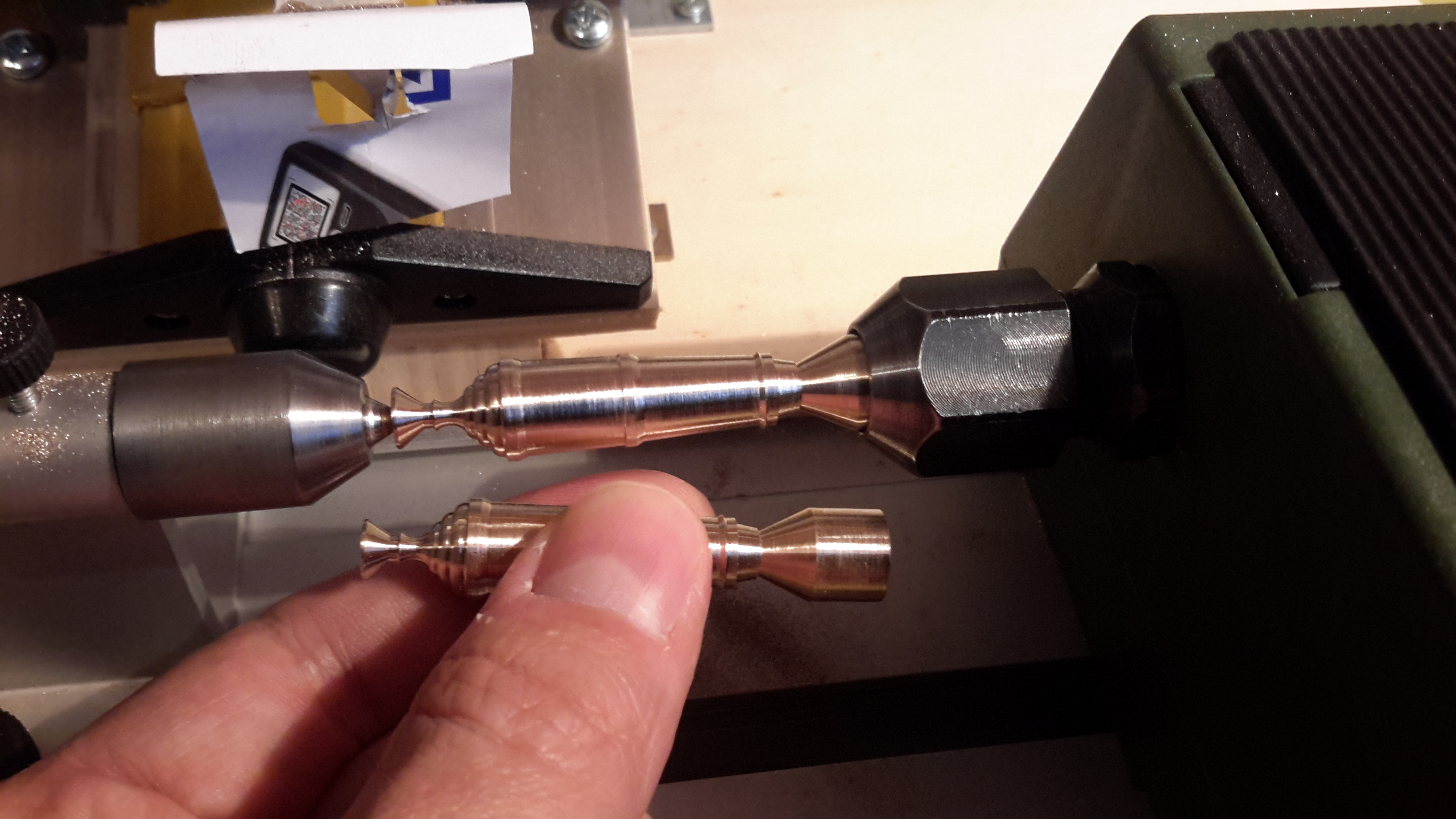

а это пробничек главного орудия, под него даже переделал проксоновский токарничек под чпу.
http://www.cnc-club.ru/forum/viewtopic.php?f=148&t=5705&p=139038#p139038

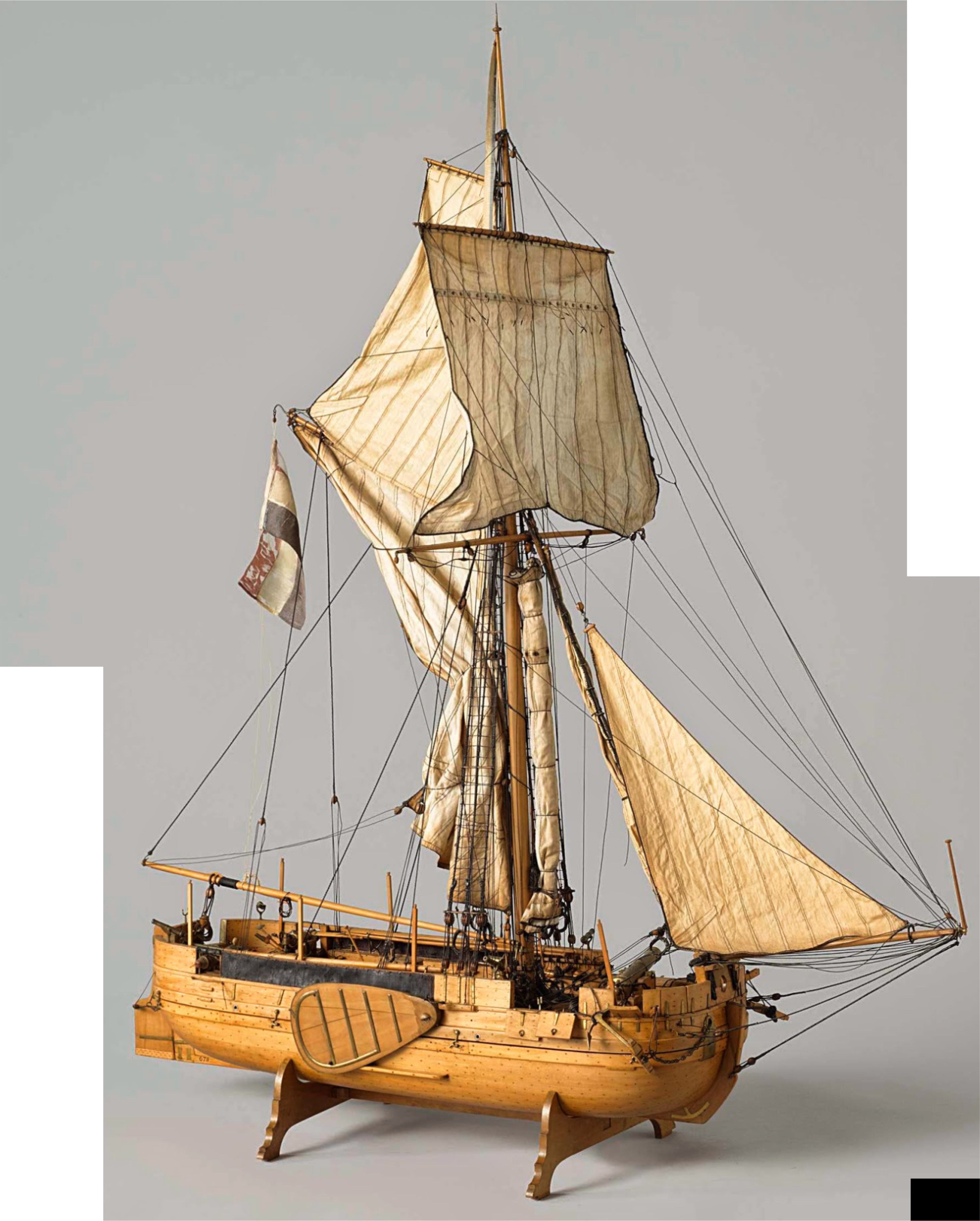

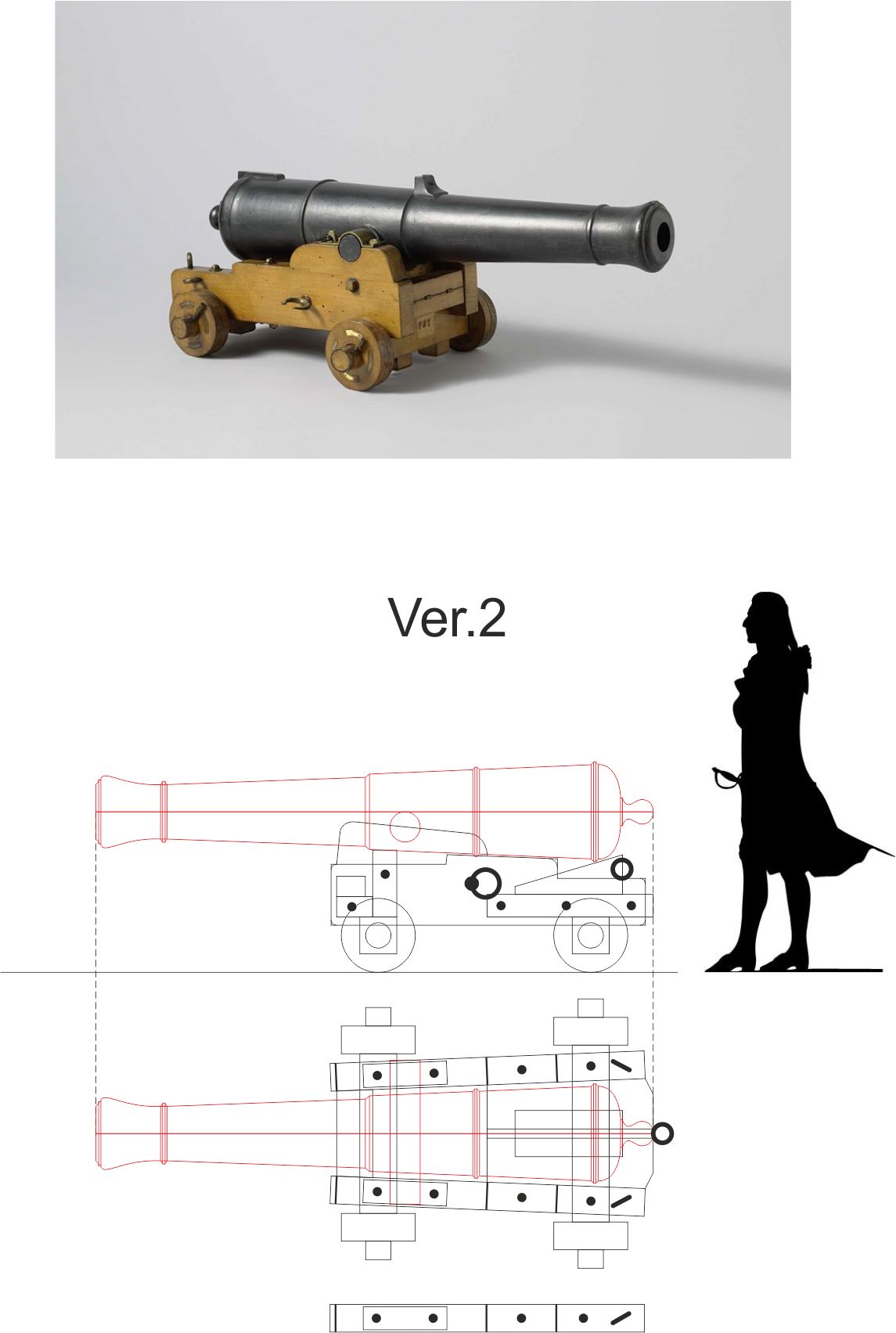

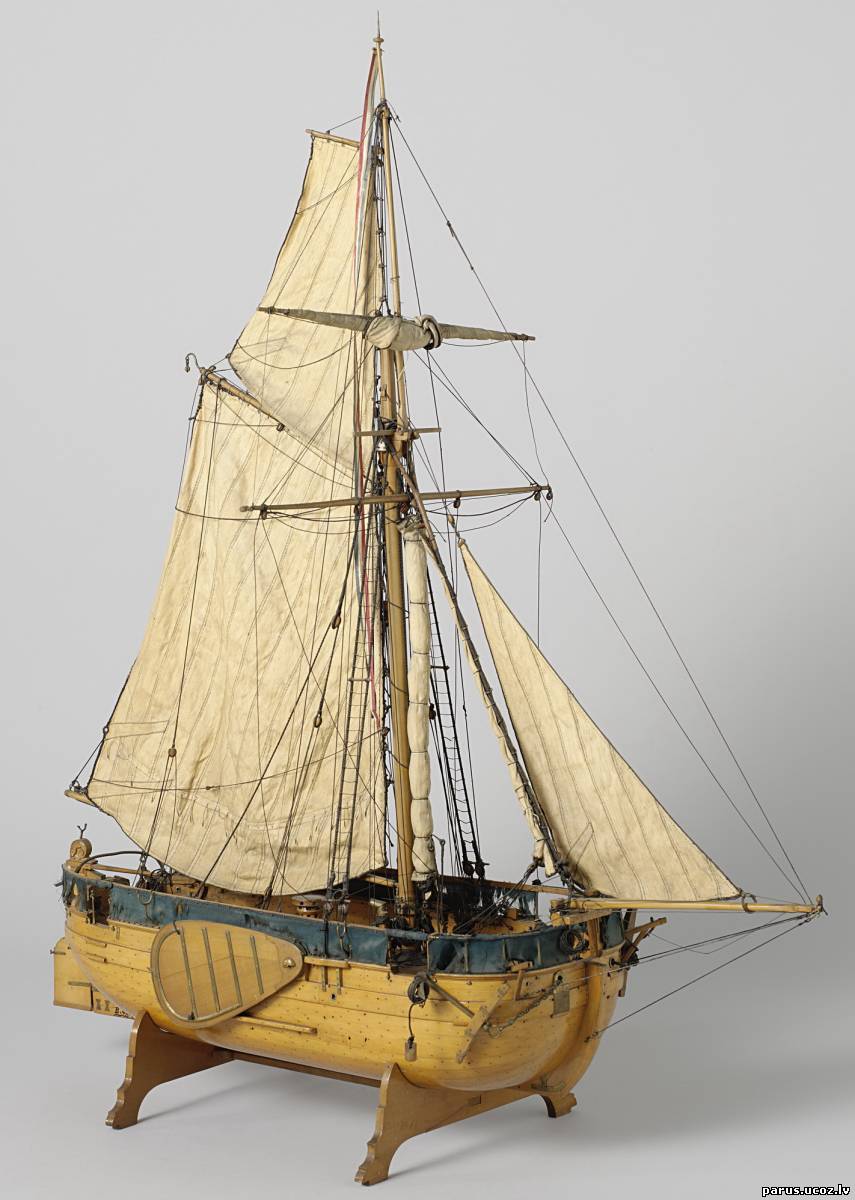

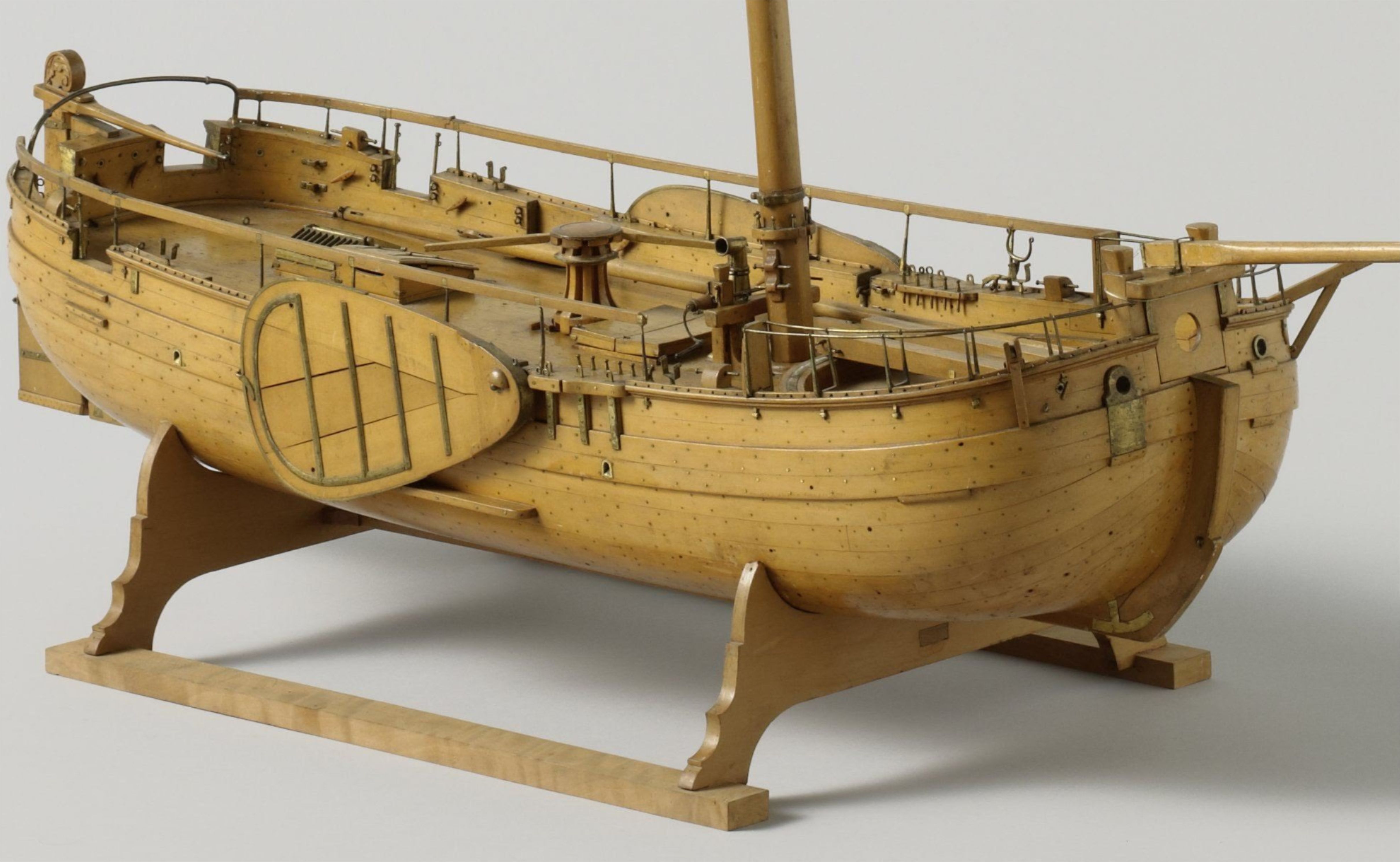

Еще хочется добавить несколько изображений из голландского музея. Я их брал за образцы.



Продолжение следует...
AlexTD

Сообщения: 176
Зарегистрирован: Чт мар 07, 2013 15:19
Благодарил (а): 12 раз.
Поблагодарили: 15 раз.

Re: Canoniera Olandese (Nr.2) масштаб 1:44

Сообщение Кутузов Сергей » Пт дек 01, 2017 20:38

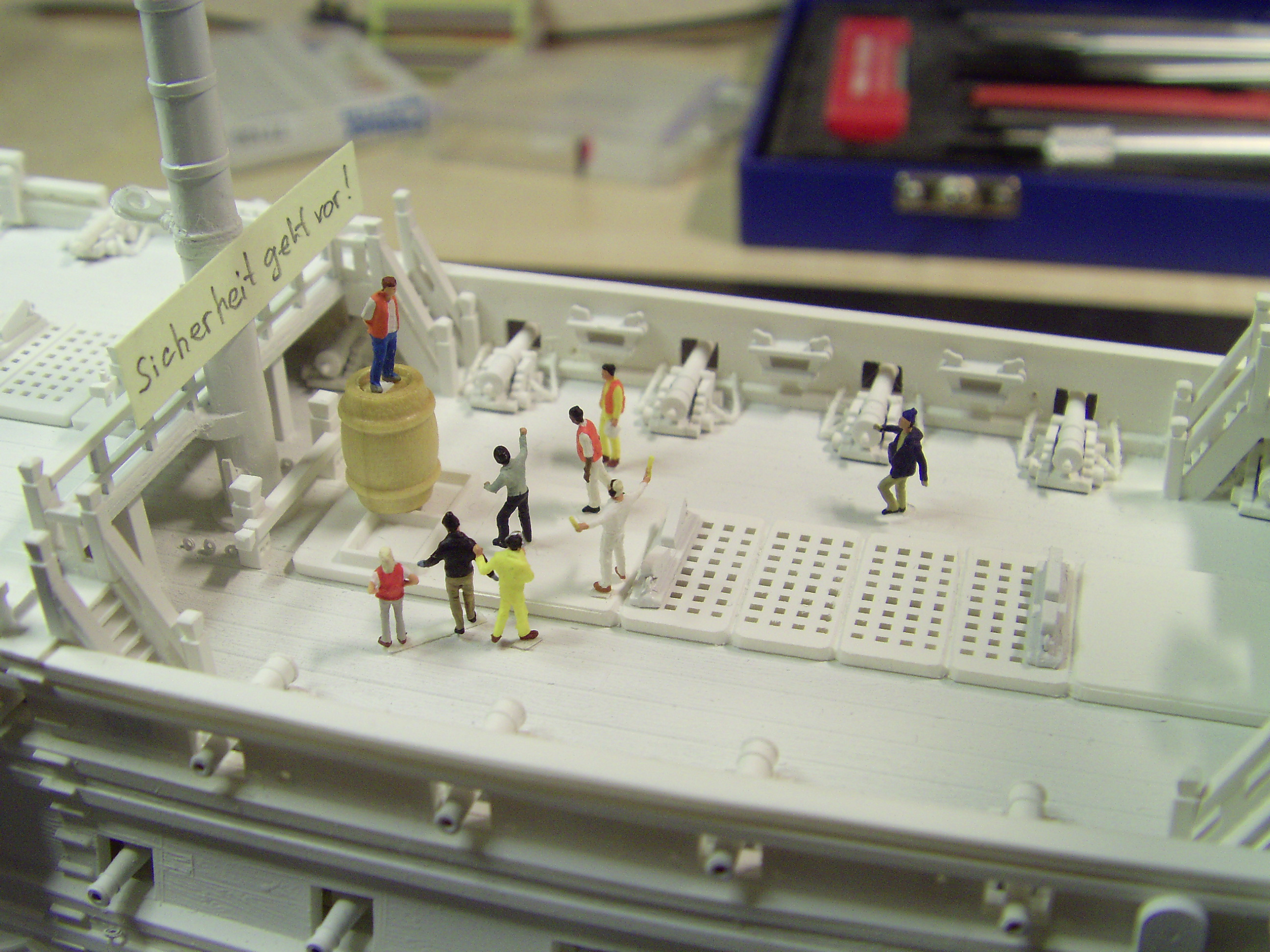

Фигурки строителей классные! :) подскажите где взять?
Аватара пользователя
Кутузов Сергей

Сообщения: 944
Зарегистрирован: Пт авг 10, 2012 14:08
Откуда: Кириши
Благодарил (а): 337 раз.
Поблагодарили: 188 раз.

Re: Canoniera Olandese (Nr.2) масштаб 1:44

Сообщение AlexTD » Пт дек 01, 2017 21:12

Купил в инете, где точно уже не помню.
К сожалению, не нашлось под старину подходящих. Но для проверки масштабности и такие тоже подходят.
AlexTD

Сообщения: 176
Зарегистрирован: Чт мар 07, 2013 15:19
Благодарил (а): 12 раз.
Поблагодарили: 15 раз.

Re: Canoniera Olandese (Nr.2) масштаб 1:44

Сообщение Кутузов Сергей » Пт дек 01, 2017 21:34

Спасибо! По вашей фотографии нашел море разных человечков. :)
Аватара пользователя
Кутузов Сергей

Сообщения: 944
Зарегистрирован: Пт авг 10, 2012 14:08
Откуда: Кириши
Благодарил (а): 337 раз.
Поблагодарили: 188 раз.

Re: Canoniera Olandese (Nr.2) масштаб 1:44

Сообщение AlexTD » Пт дек 01, 2017 21:39

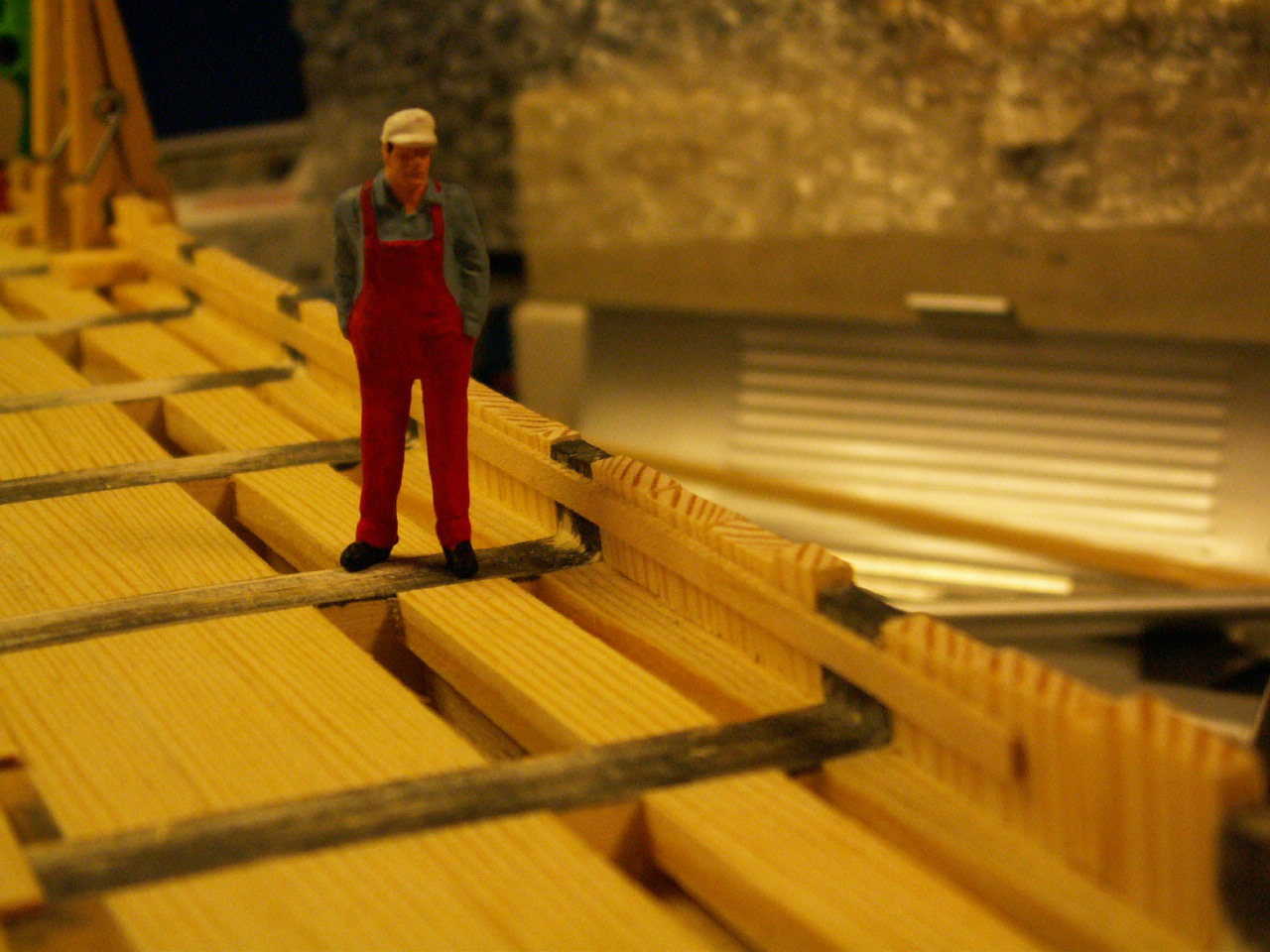

Их очень широко архитекторы для макетов применяют, я ими давно пользуюсь. Они ... оживляют как-то.

Это 200 масштаб.
AlexTD

Сообщения: 176
Зарегистрирован: Чт мар 07, 2013 15:19
Благодарил (а): 12 раз.
Поблагодарили: 15 раз.

Re: Canoniera Olandese (Nr.2) масштаб 1:44

Сообщение AlexTD » Сб дек 02, 2017 16:32

Здравствуйте, товарищи!

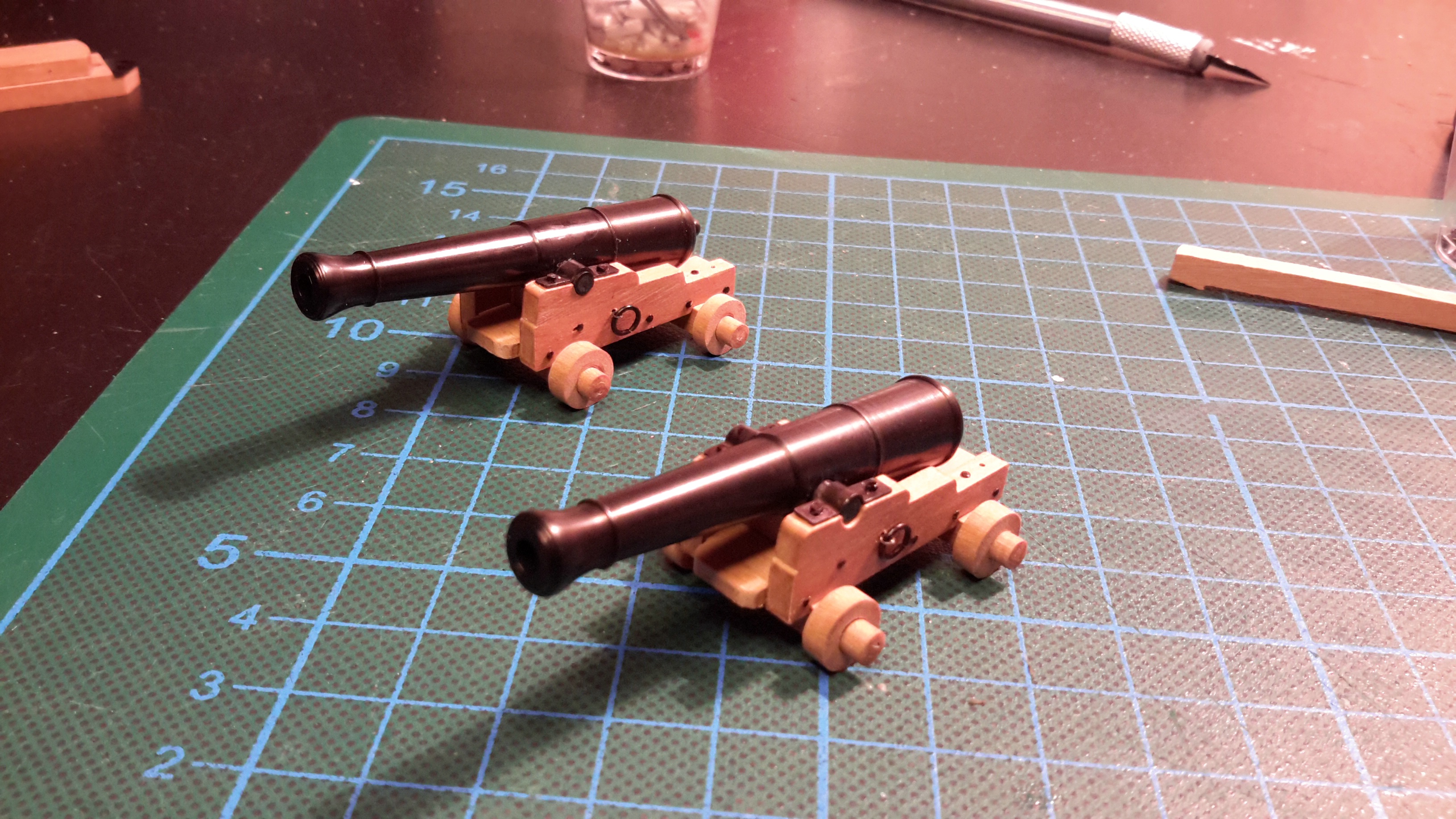

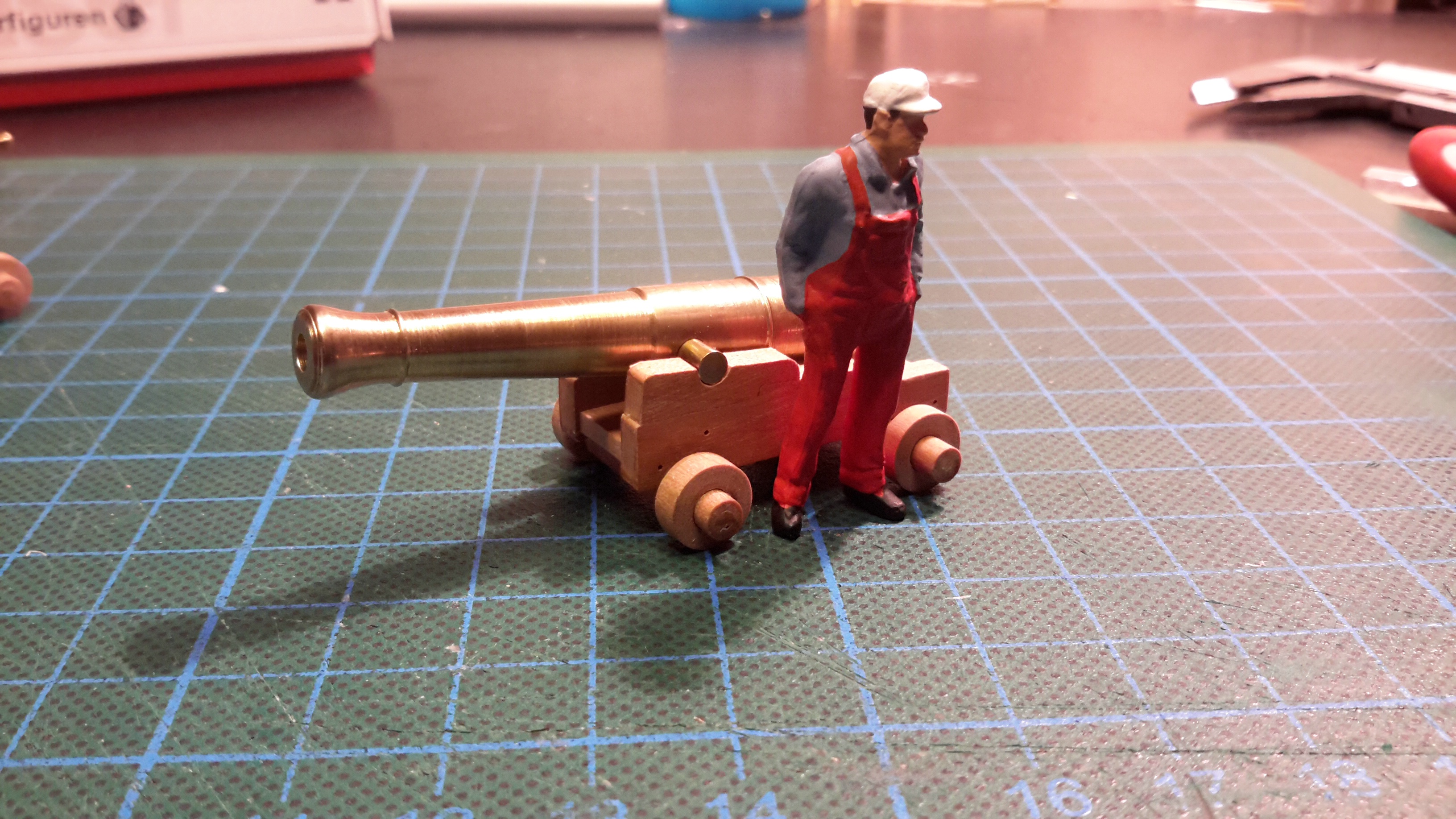

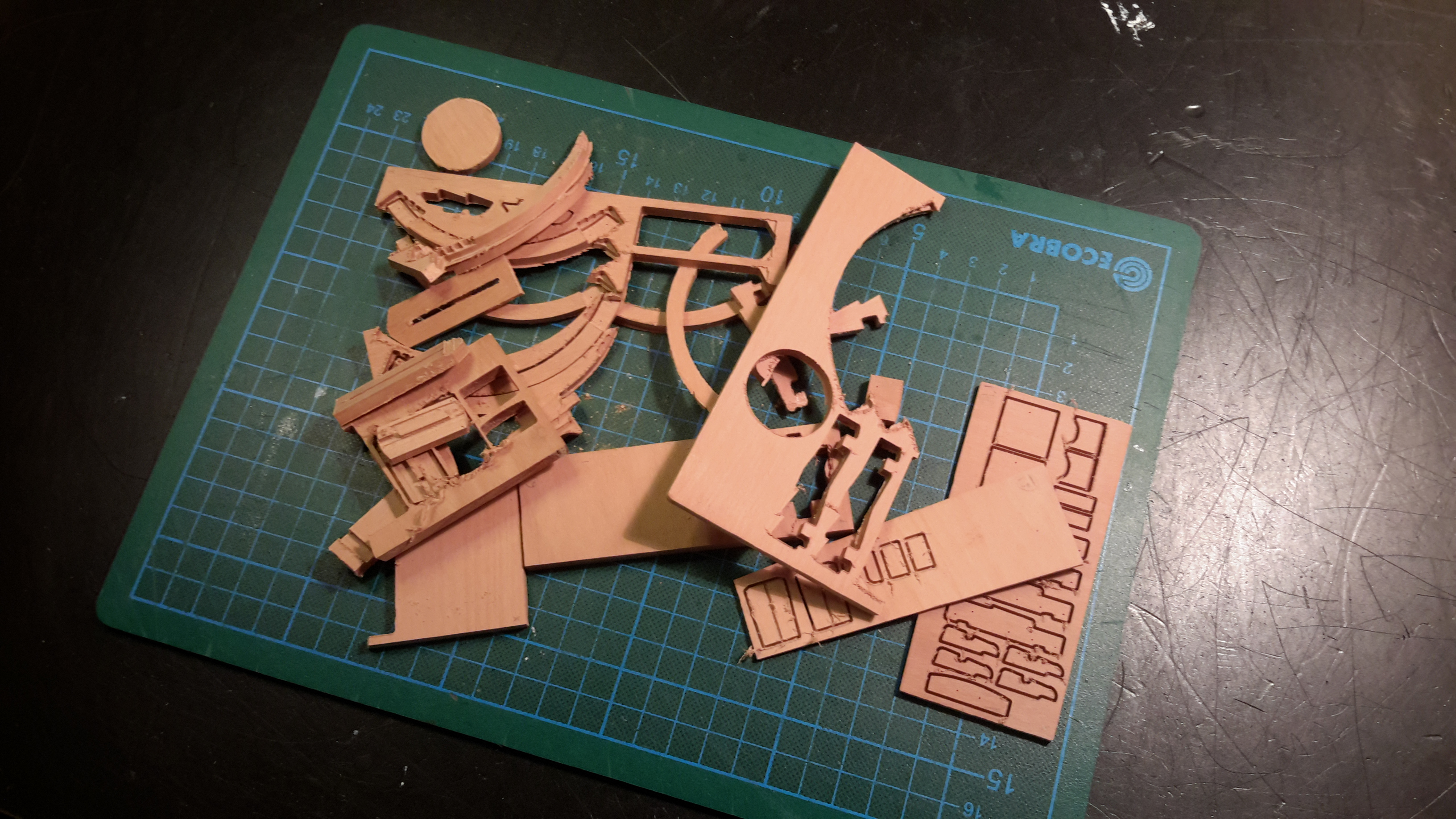

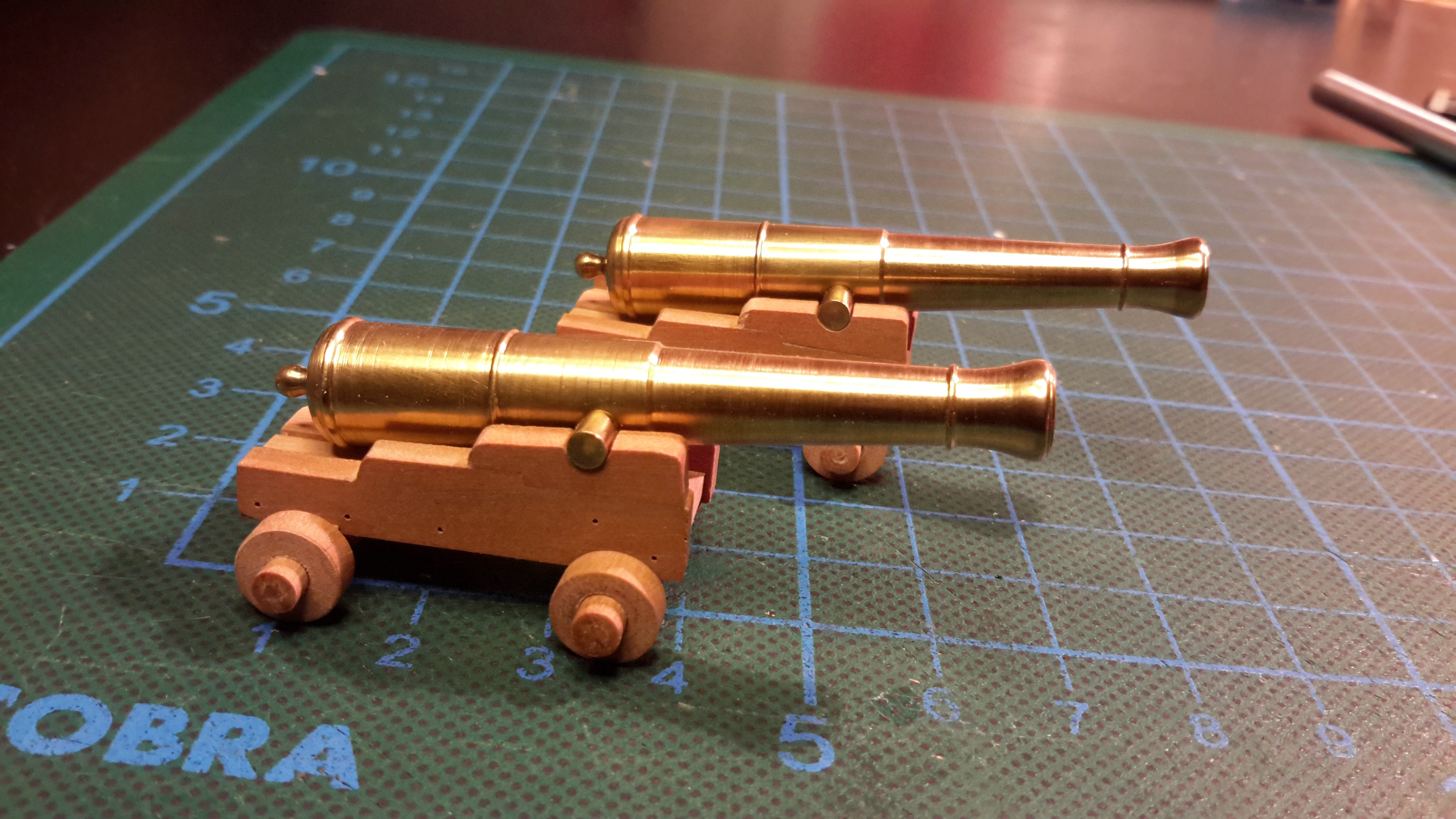

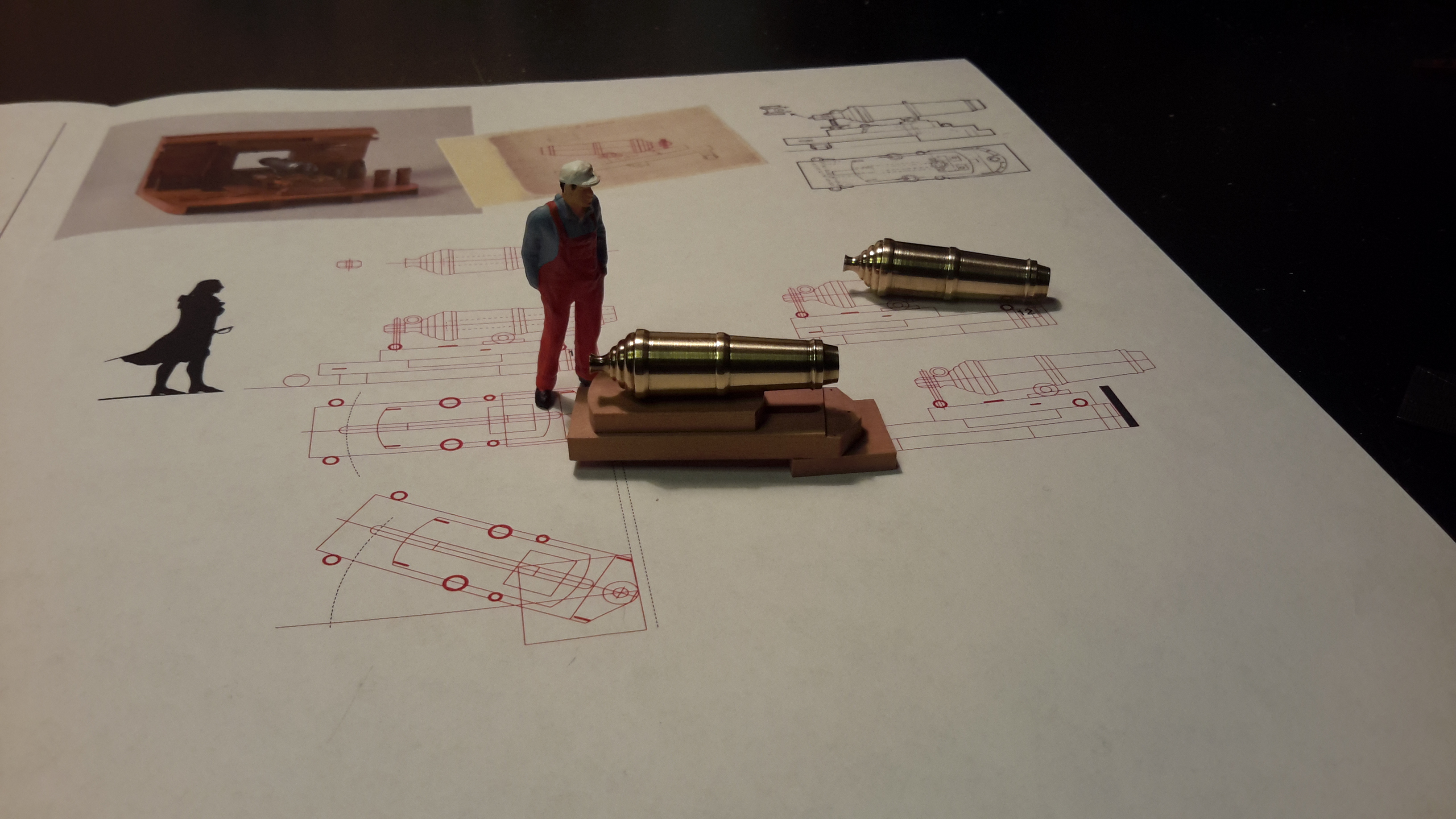

Продолжим исторический показ. Сегодня несколько фотографий вооружений корабля. Оригинальные мне ну совсем не понравились, поэтому началась самодеятельность :roll:

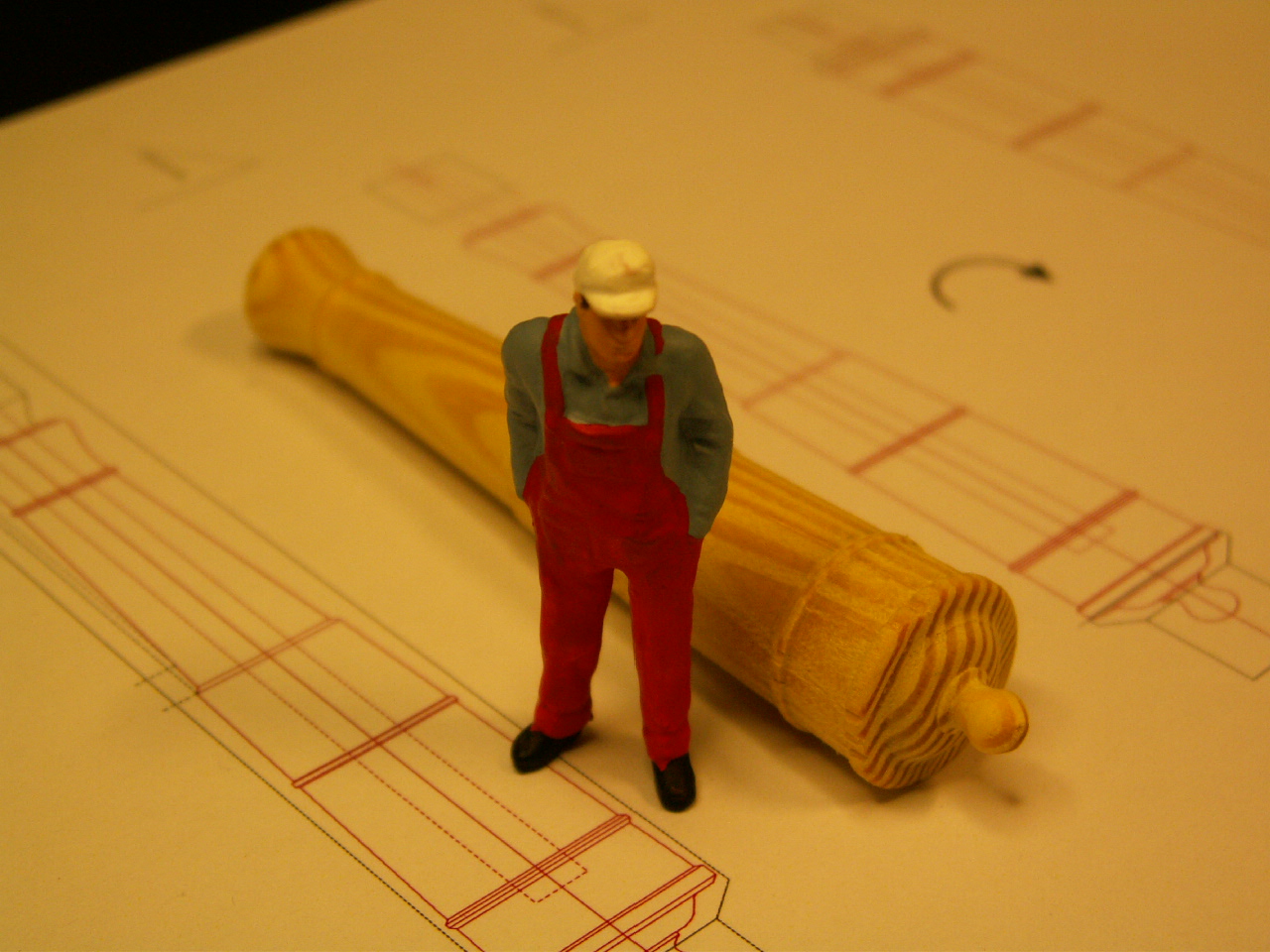

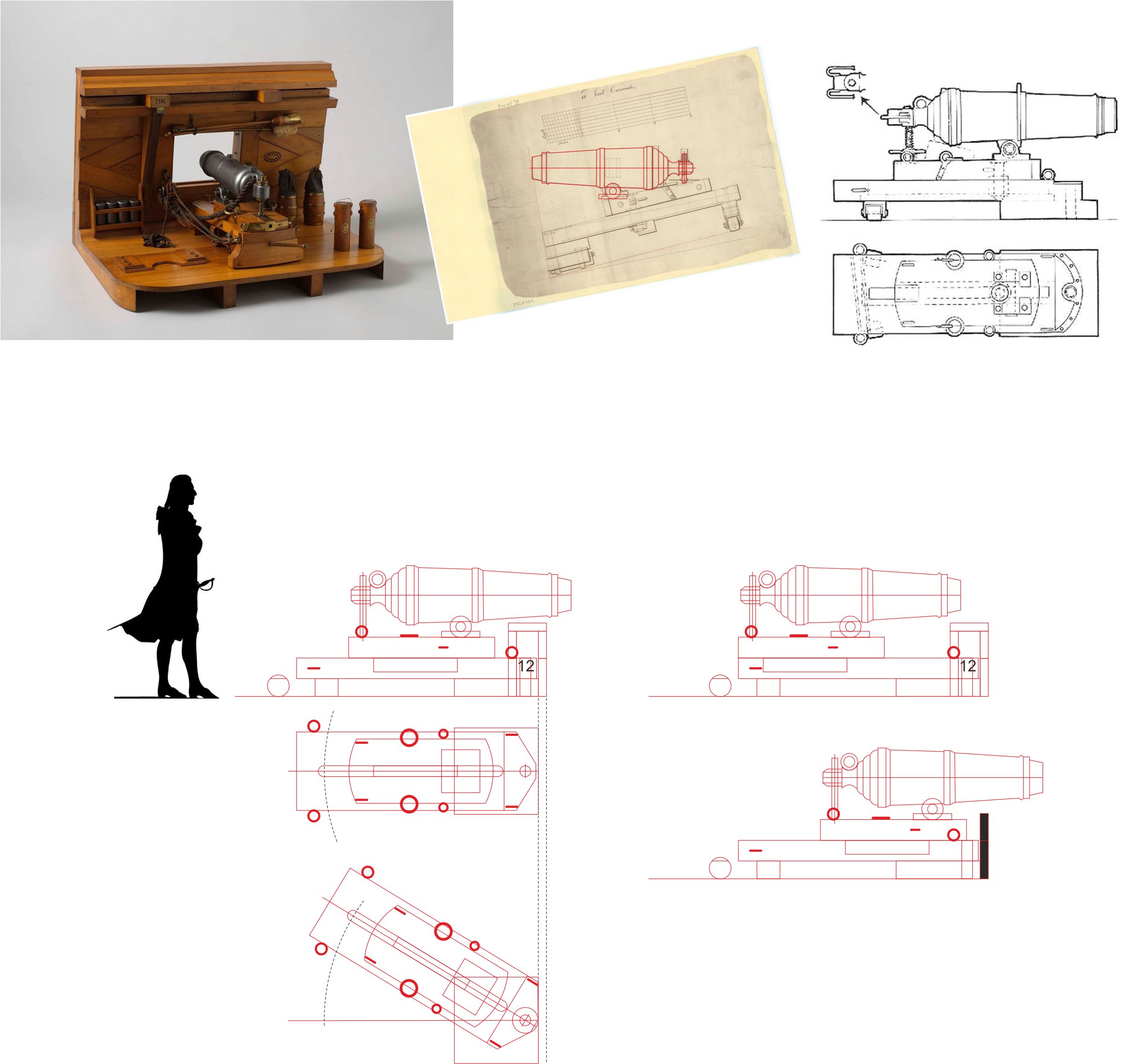

Чертежи прежде всего:

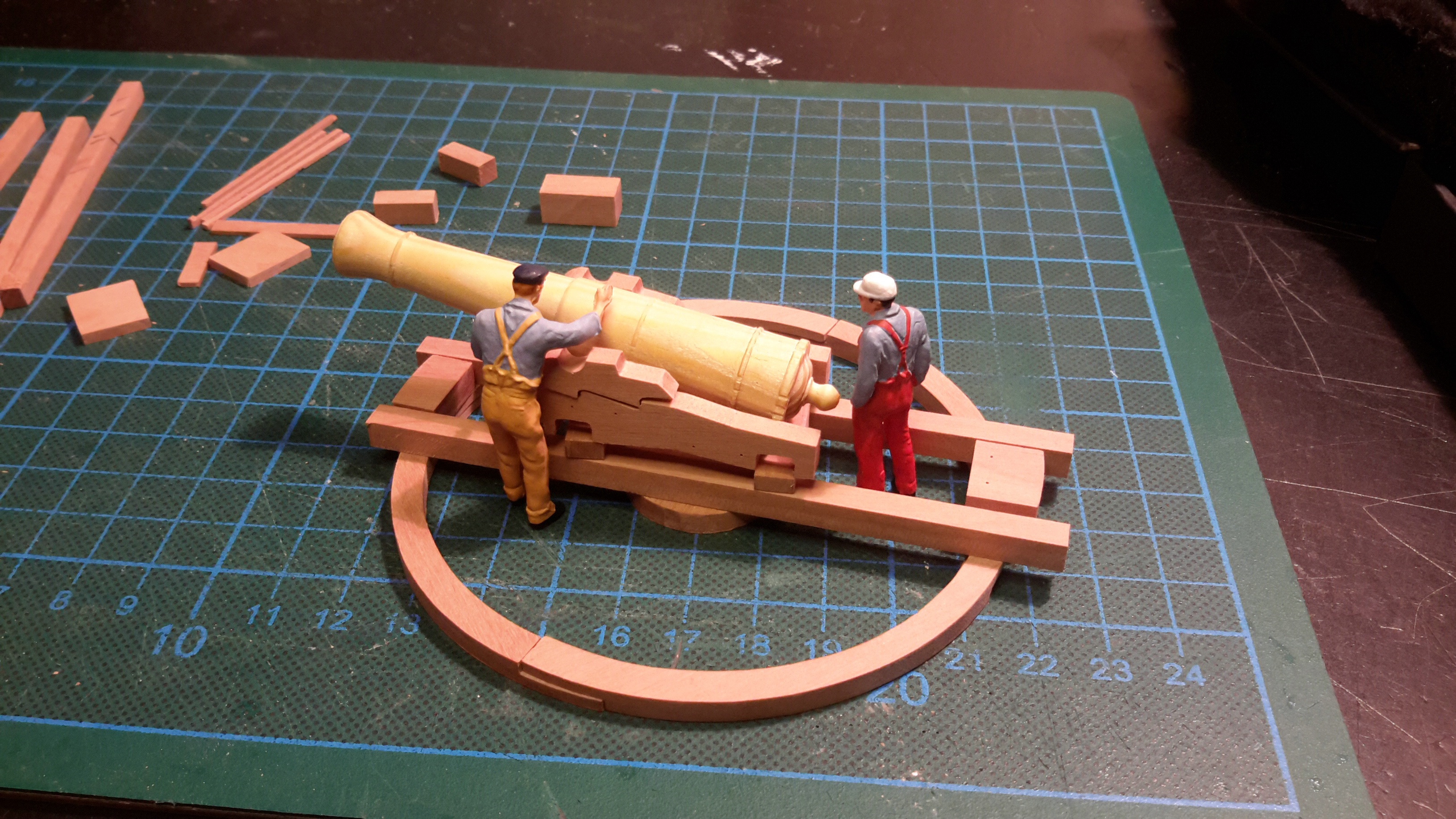

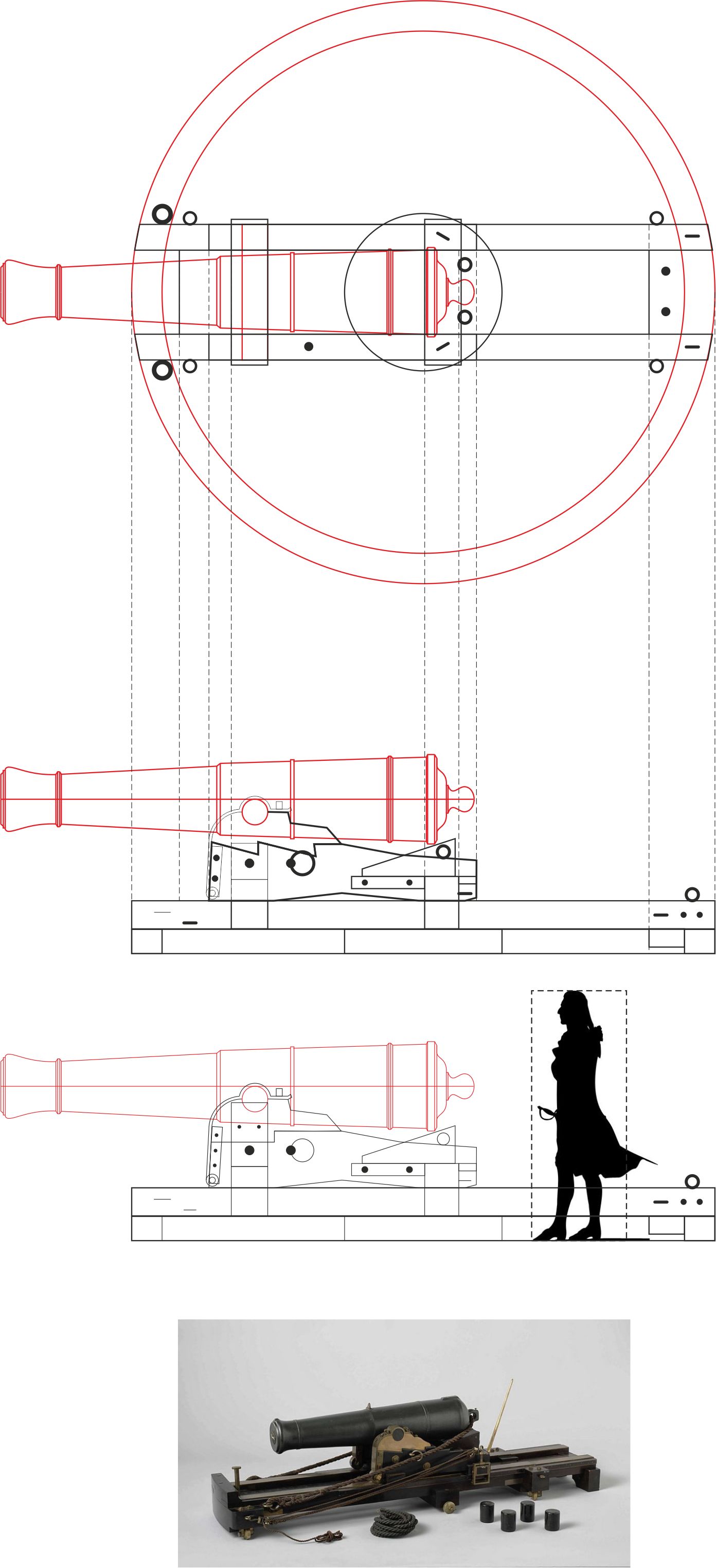

главное орудие на поворотной платформе

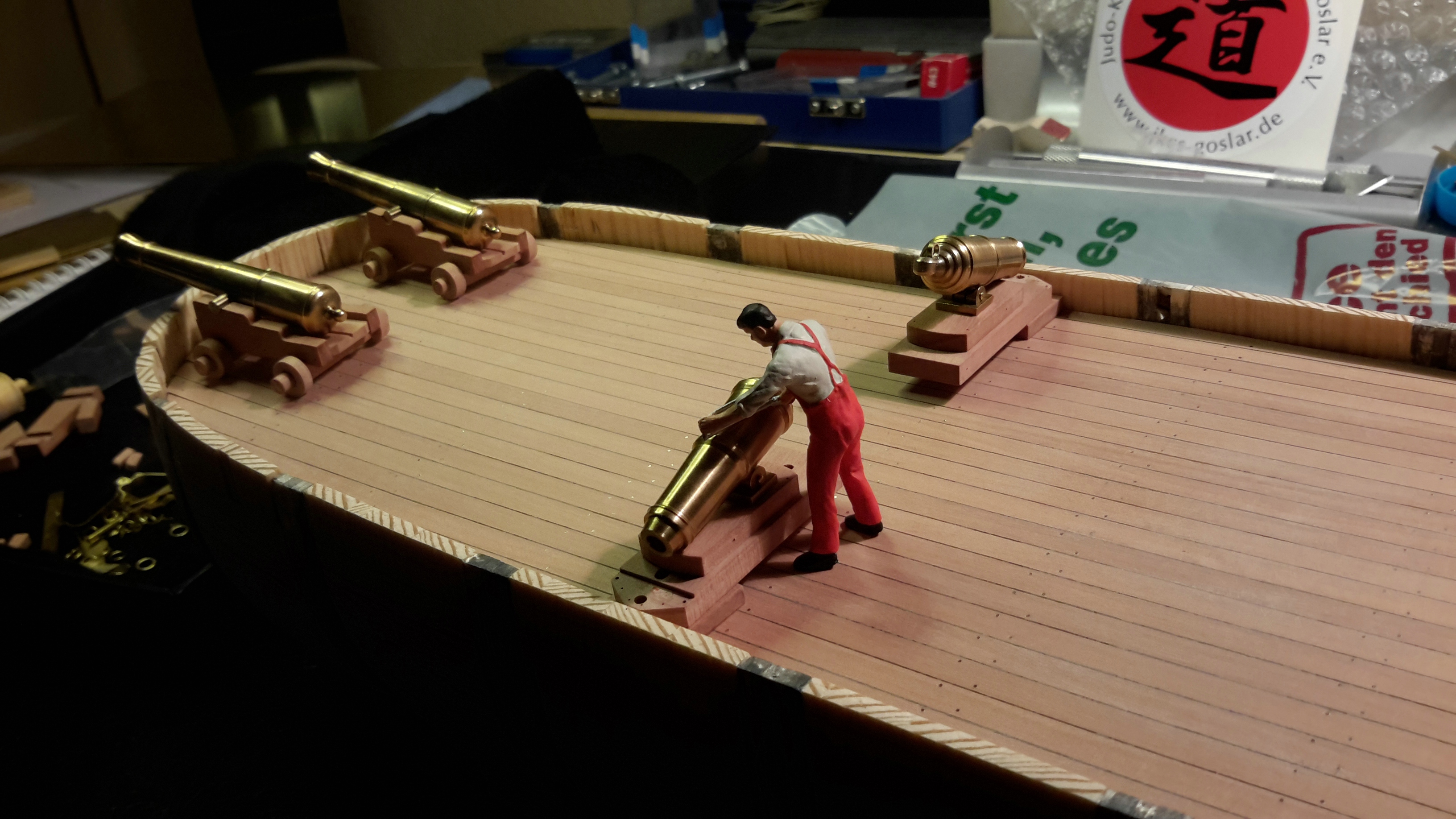

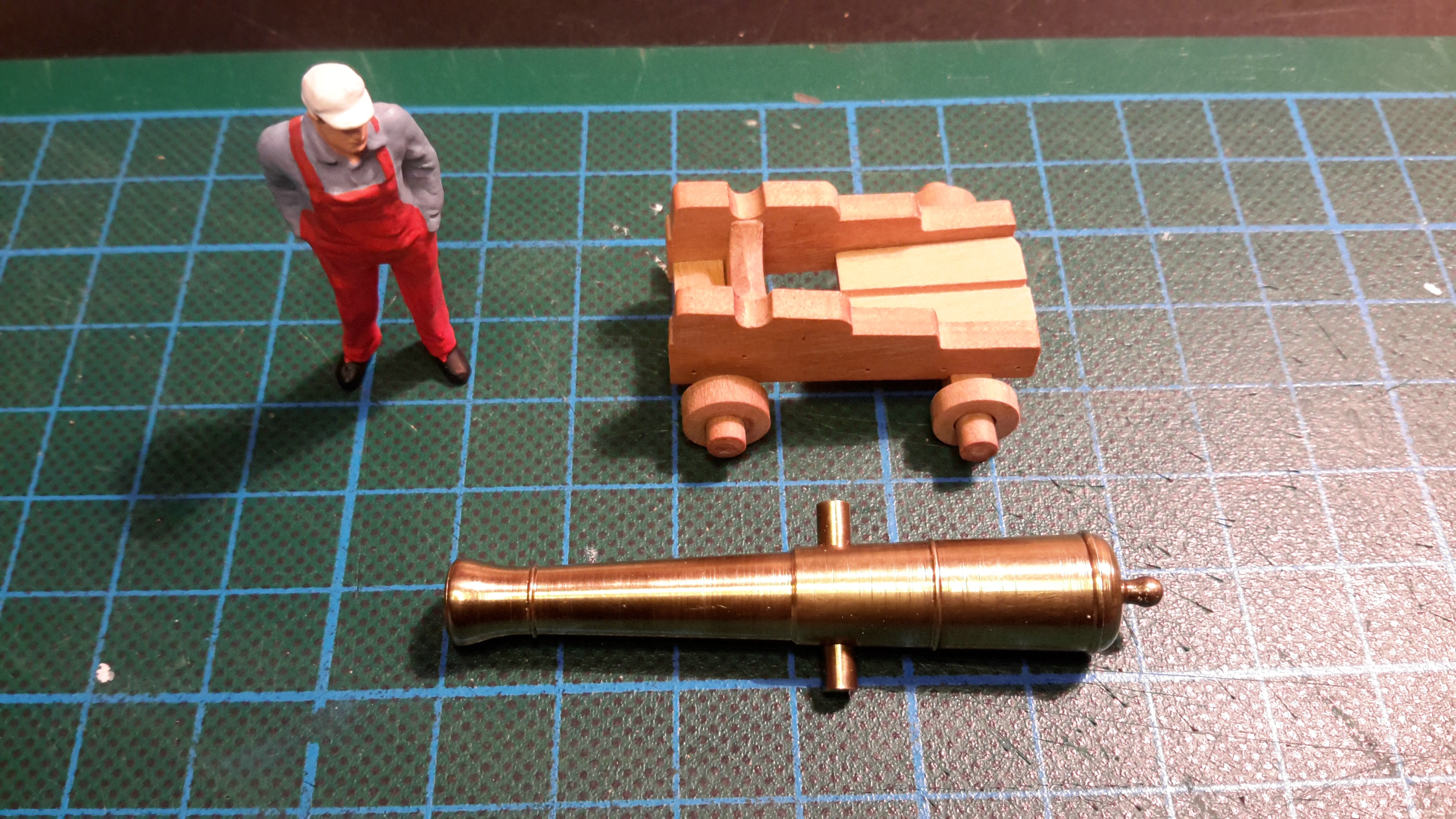

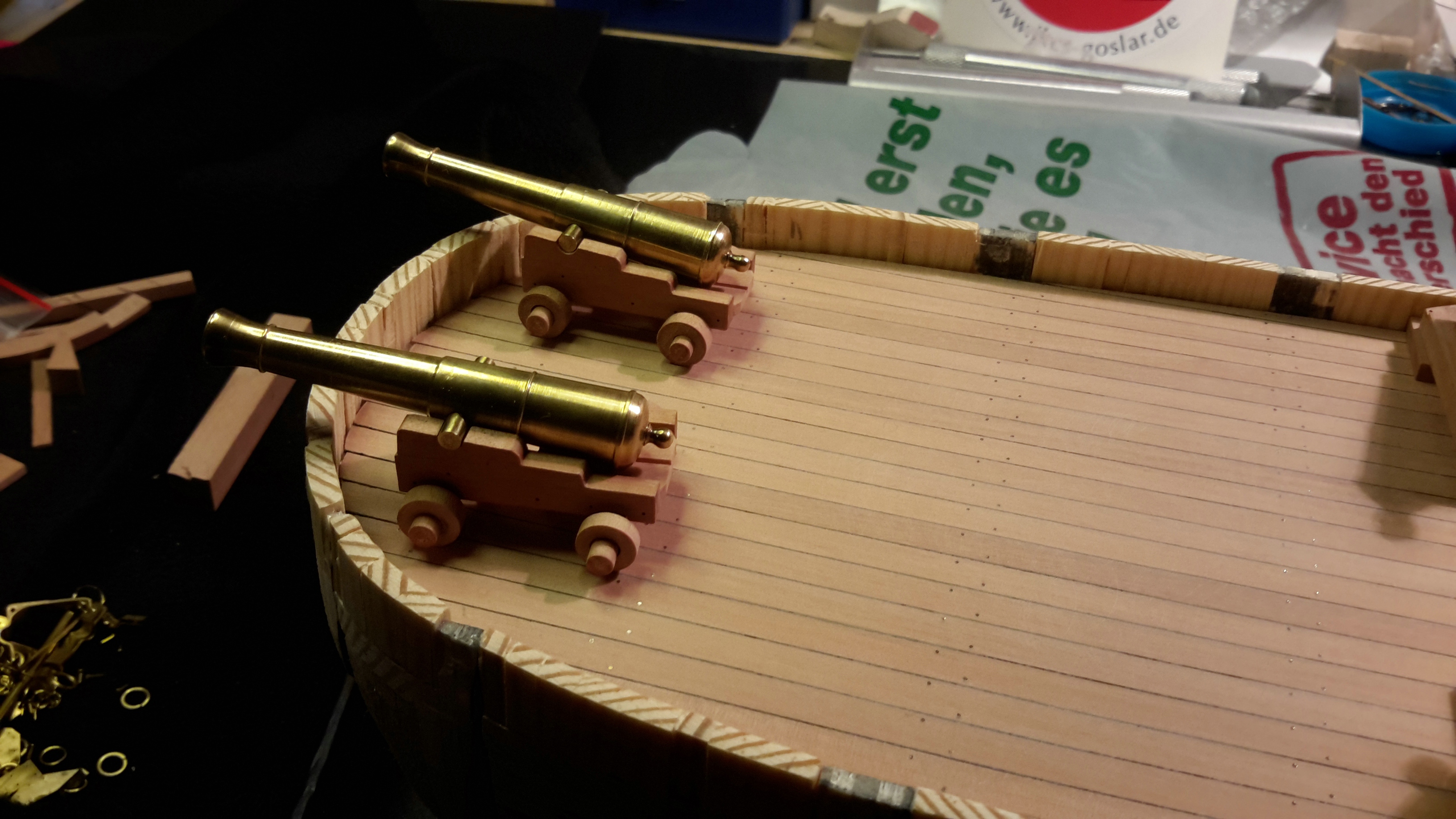

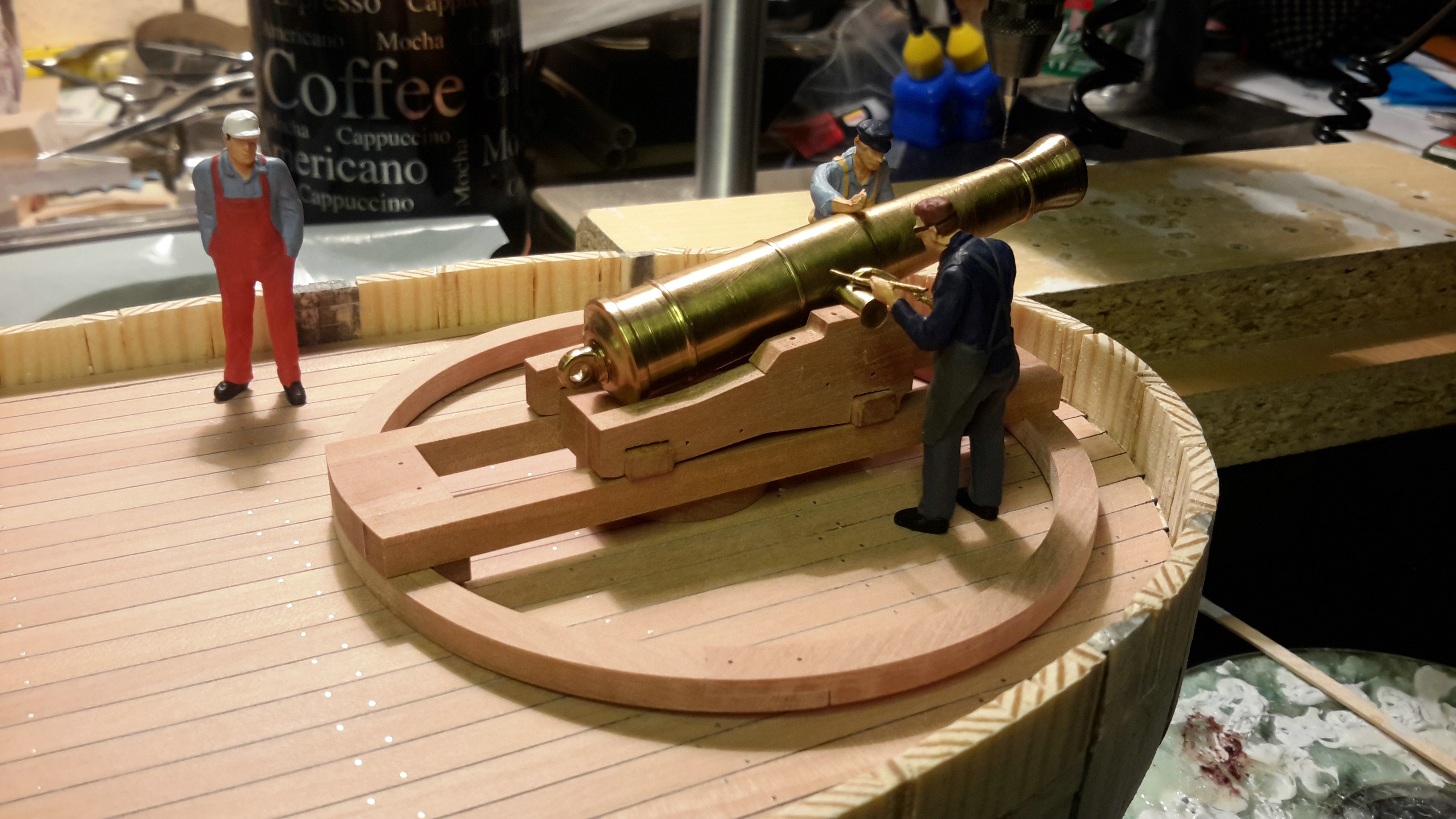

и реализация...

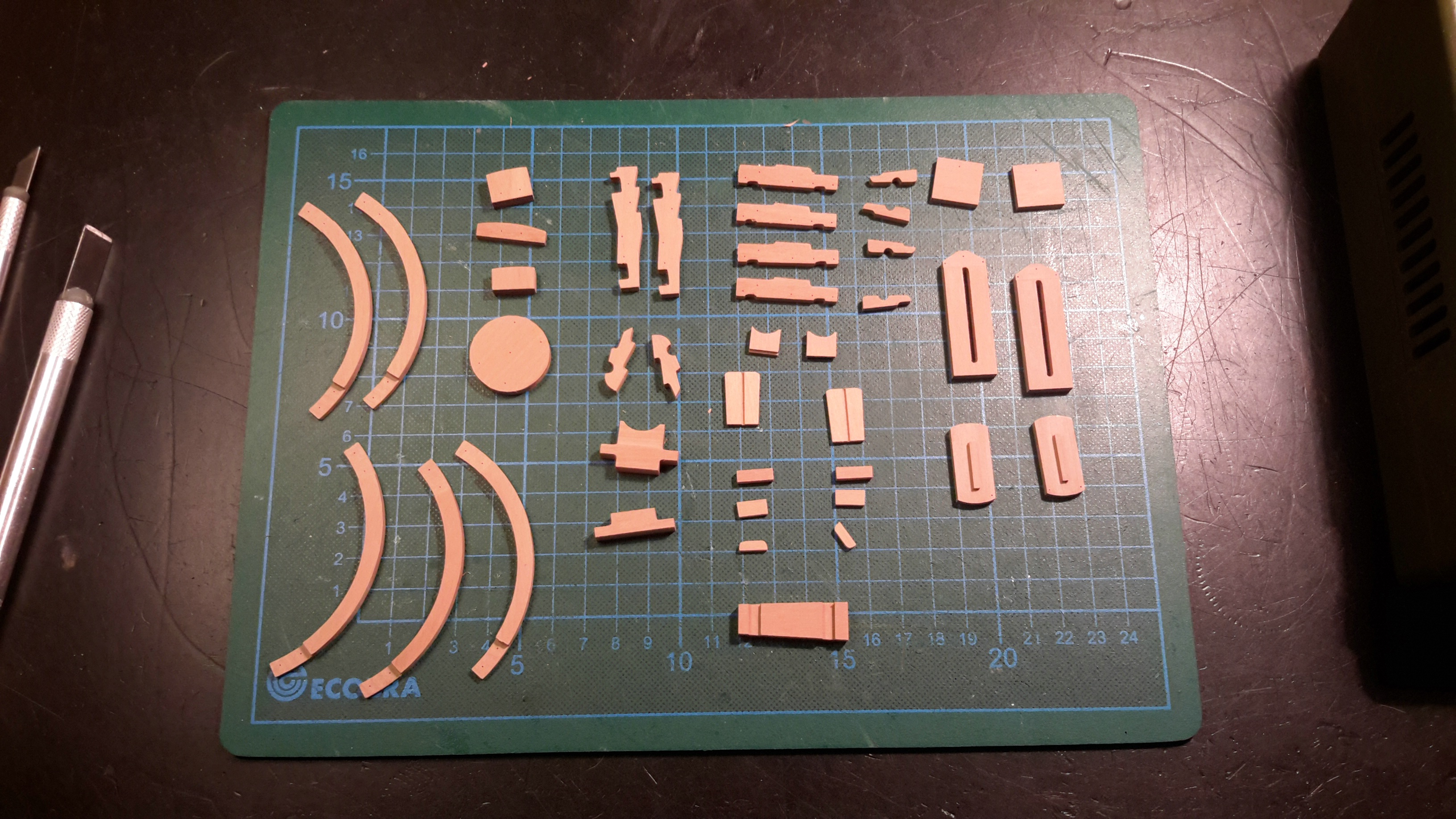

деревянные детали после прорезки выглядят не очень...
