74 - пушечник по чертежам Будрио. Масштаб 1:60

#1 Сообщение Gibraltar » Вс апр 02, 2017 2:47

Всем здравствуйте! Решился на открытие новой темы по постройке 74 - пушечника. Загорелся им еще года 3 назад, когда наткнулся в сети на чертежи.
В свободное время их "перерабатывал", т.к. если просто распечатать то будут значительные ошибки в размерах, не соответствия.
В настоящее время работаю над подготовкой каркаса к черновой обшивке. Шпангоуты из фанеры 6 мм, киль 4 мм.
Размер корпуса в данном масштабе конечно шикарный - 930 мм.
До настоящего времени планировал черновую обшивку сделать из 2-х видов реек (по толщине) - от гондека к фальшборту 4 мм, от гондека к килю 2 мм. Теперь есть сомнения - не измениться ли "скорлупа" после срезки шпангоутов в уровне гондека. Теоретически, если рейку размочить, то форму изменить не должна...
Так что буду рад всем советам, замечаниям, рекомендациям.
Вложения
Строю 74 - пушечник по чертежам Будрио. Масштаб 1:60
С уважением, Константин!

Аватара пользователя
Sergikilos
Сообщения: 158
Зарегистрирован: Сб сен 19, 2015 0:02
Откуда: Пермь
Благодарил (а): 14 раз
Поблагодарили: 50 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#2 Сообщение Sergikilos » Вс апр 02, 2017 12:51

Здравствуйте! Если делать черновую обшивку многослойной, то ее не поведет и формы она не изменит. У меня было сделано (тема "HMS Pandora по анатомии 1:48") в три слоя, сосновыми рейками по 1,5 мм. Получилась очень прочная конструкция, которой практически не страшны перепады тем-ры и влажности.
Pirate Ship Adventure (не закончена) https://gallery.shipmodeling.ru/from_kits/Amati/kilos15

Аватара пользователя
Gibraltar
Сообщения: 499
Зарегистрирован: Сб фев 18, 2012 0:23
Откуда: Не доехал до Зауралья
Благодарил (а): 17 раз
Поблагодарили: 27 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#3 Сообщение Gibraltar » Вс апр 02, 2017 13:25

Здравствуйте! Поменять 4-х мм рейку обшивки на 2 двух мм на уровне демонтируемых шпангоутах не проблема, будет два минимальных слоя. А как быть с нижней частью? Там общая ширина шпангоутов заведомо уменьшена только на 4 мм (по 2 мм с каждой стороны)? Есть конечно варианты: заполнить шпации, либо, после приклейке 2-х мм рейки изнутри проклеить эпоксидкой через марлю...
Строю 74 - пушечник по чертежам Будрио. Масштаб 1:60
С уважением, Константин!

Аватара пользователя
Sergikilos
Сообщения: 158
Зарегистрирован: Сб сен 19, 2015 0:02
Откуда: Пермь
Благодарил (а): 14 раз
Поблагодарили: 50 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#4 Сообщение Sergikilos » Вс апр 02, 2017 20:06

Как я понял, у Вас килевая рамка и нижние части шпангоутов остаются на месте. В таком случае, наверное одного слоя в 2 мм будет достаточно. Ну и эпоксидка не помешает, конечно :) . Хотя можно сделать и два слоя по 1,2-1,3 мм (с допуском на шлифовку). Еще может быть, если есть сомнения в прочности, сделать черновую не из сосны или липы, а например из бука.
У меня расчетная толщина всей скорлупы (так же как и у Вас фальшборта) была 4 мм. При этом я клеил три слоя по 1,5 мм (плюс толщина клеевых слоев), принимая во внимание дальнейшую шлифовку и доводку.
Еще когда приходилось достаточно сильно изгибать рейки, то пользовался специальными клещами, они оставляют надрезы с одной стороны. Наверняка Вам они знакомы, у меня они самодельные. Так не остается никаких возможных напряжений в будущем корпусе. Если рейки размачивать, то приклеивать их нужно полностью просушенными, иначе они могут потом дать усадку и как бы "обтянуть" шпангоуты, то есть могут появиться ребра.
Pirate Ship Adventure (не закончена) https://gallery.shipmodeling.ru/from_kits/Amati/kilos15

Аватара пользователя
KUDIN
Сообщения: 1078
Зарегистрирован: Сб сен 19, 2015 1:41
Откуда: Из ДНЕПРА. Живу в Израиле.
Благодарил (а): 11 раз
Поблагодарили: 92 раза

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#5 Сообщение KUDIN » Вс апр 02, 2017 23:59

Gibraltar писал(а): ...Есть конечно варианты: заполнить шпации, либо, после приклейке 2-х мм рейки изнутри проклеить эпоксидкой через марлю...
Заполнить шпации и приклеить 2-х мм рейку - это, конечно, надёжно и классно! Но вес корпуса при размере в метр... :cry: Как вариант вместо эбокситки, предложу "шубу" из ПВА и опилок. Пару слоёв. В неё можно кнопки загонять( когда чистовая пойдёт). А вверху, я бы не рискнул меньше ,чем в 3-и слоя; борта довольно высокие... Прав Сергей:
Sergikilos писал(а):... У меня было сделано (тема "HMS Pandora по анатомии 1:48") в три слоя, сосновыми рейками по 1,5 мм. Получилась очень прочная конструкция...
Здоровья и Удачи! С Уважением, Кудин Андрей. LE FLEURON (You Tube)
LE FLEURON-1729.1/48 ROYAL WILLIAM-1719.1/72 PRINS WILLIM-1651.1/100

Аватара пользователя
Gibraltar
Сообщения: 499
Зарегистрирован: Сб фев 18, 2012 0:23
Откуда: Не доехал до Зауралья
Благодарил (а): 17 раз
Поблагодарили: 27 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#6 Сообщение Gibraltar » Вт апр 04, 2017 2:03

Добрый вечер!
Не согласиться не с чем... Доводы более чем убедительны. Внесу корректировку в черновую обшивку.
Будет трехслойной.
Строю 74 - пушечник по чертежам Будрио. Масштаб 1:60
С уважением, Константин!

Аватара пользователя
Gibraltar
Сообщения: 499
Зарегистрирован: Сб фев 18, 2012 0:23
Откуда: Не доехал до Зауралья
Благодарил (а): 17 раз
Поблагодарили: 27 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#7 Сообщение Gibraltar » Пт апр 07, 2017 0:14

Всем здравствуйте!
Дело было вечером... :D

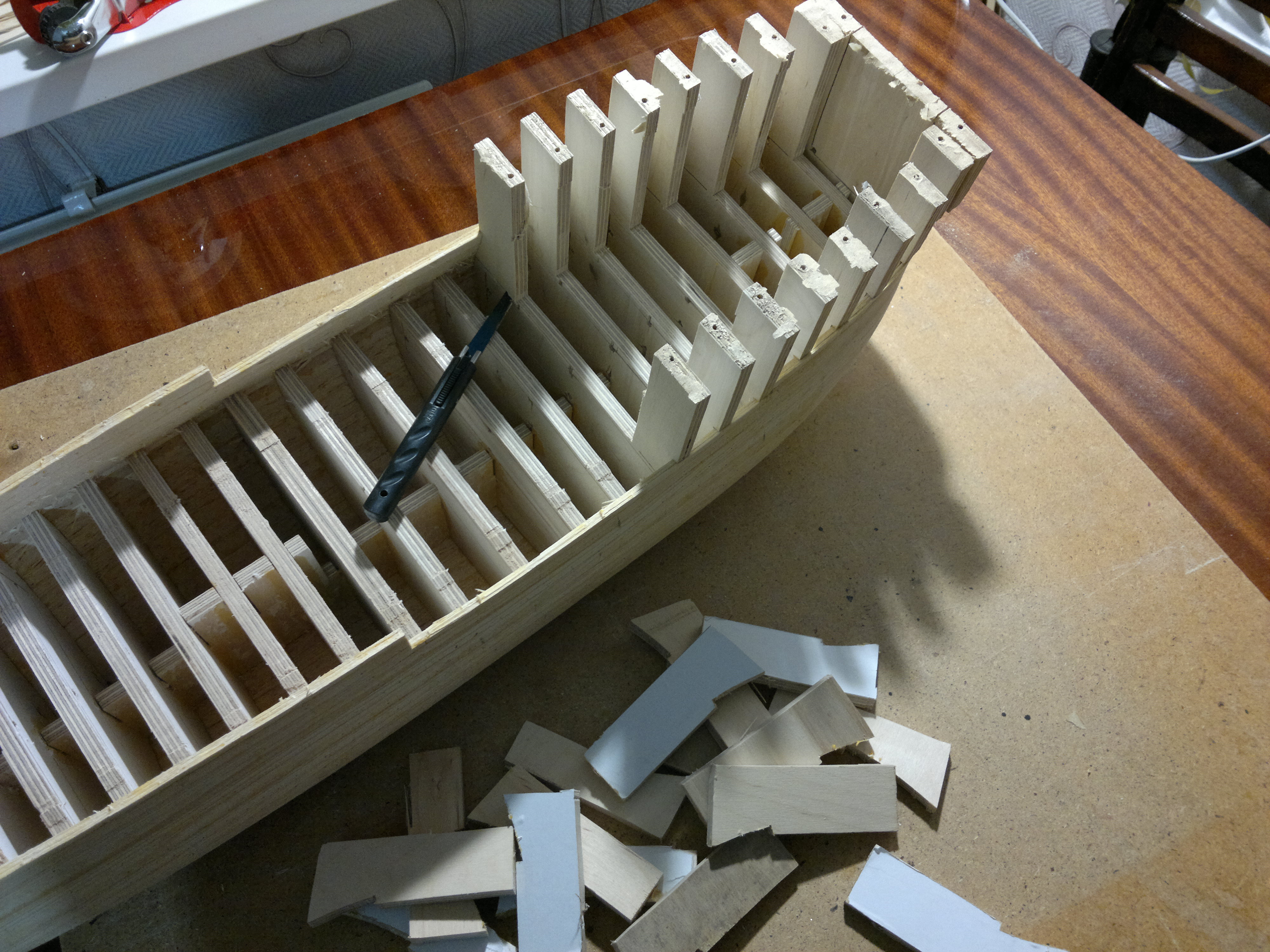

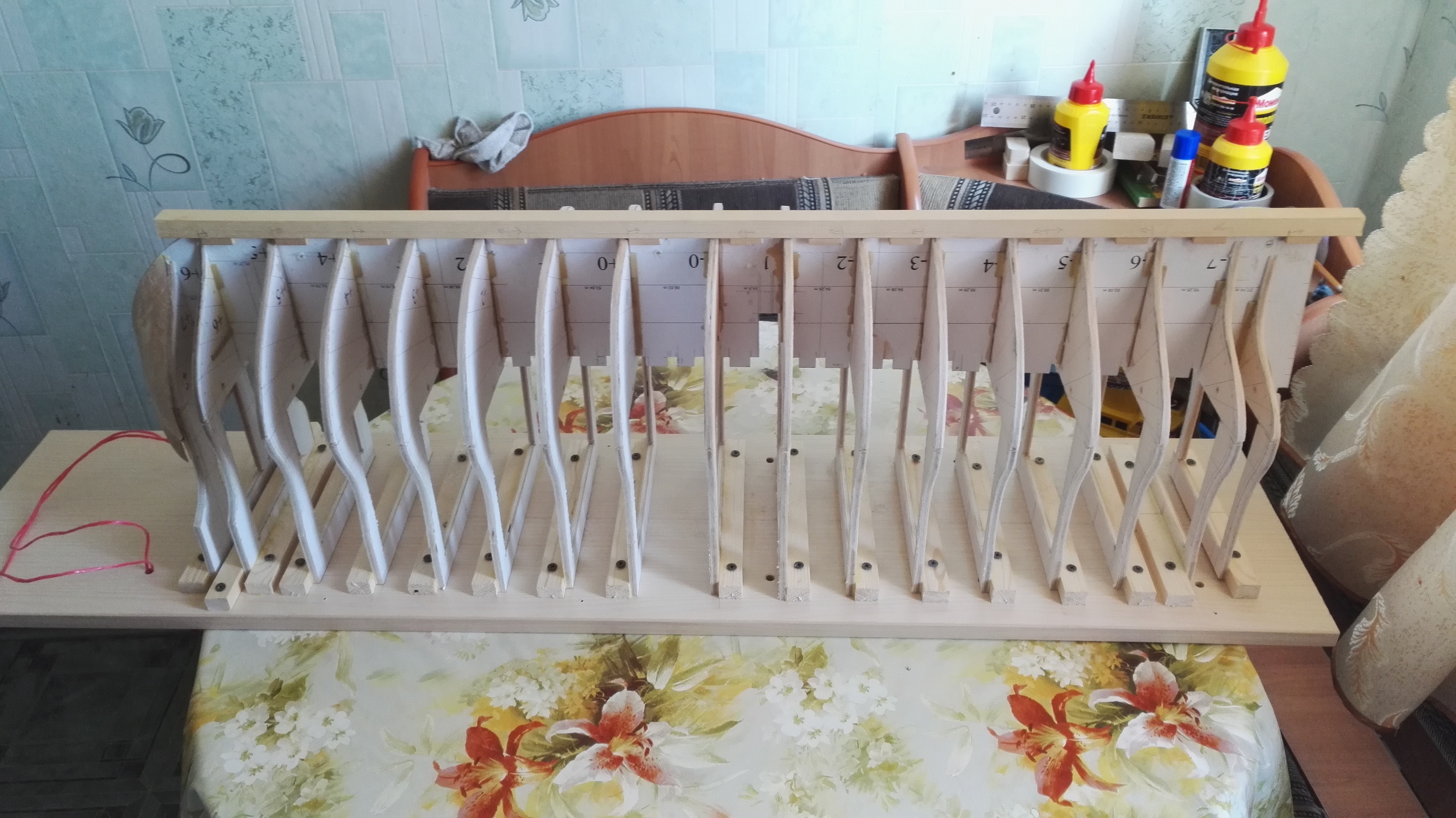

Все бы хорошо, но теперь дилемма - сколько еще надо подтачивать, или уже хватит...
Вложения
Строю 74 - пушечник по чертежам Будрио. Масштаб 1:60
С уважением, Константин!

Аватара пользователя
Gibraltar
Сообщения: 499
Зарегистрирован: Сб фев 18, 2012 0:23
Откуда: Не доехал до Зауралья
Благодарил (а): 17 раз
Поблагодарили: 27 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#8 Сообщение Gibraltar » Вт апр 11, 2017 23:59

Добрый всем вечер!

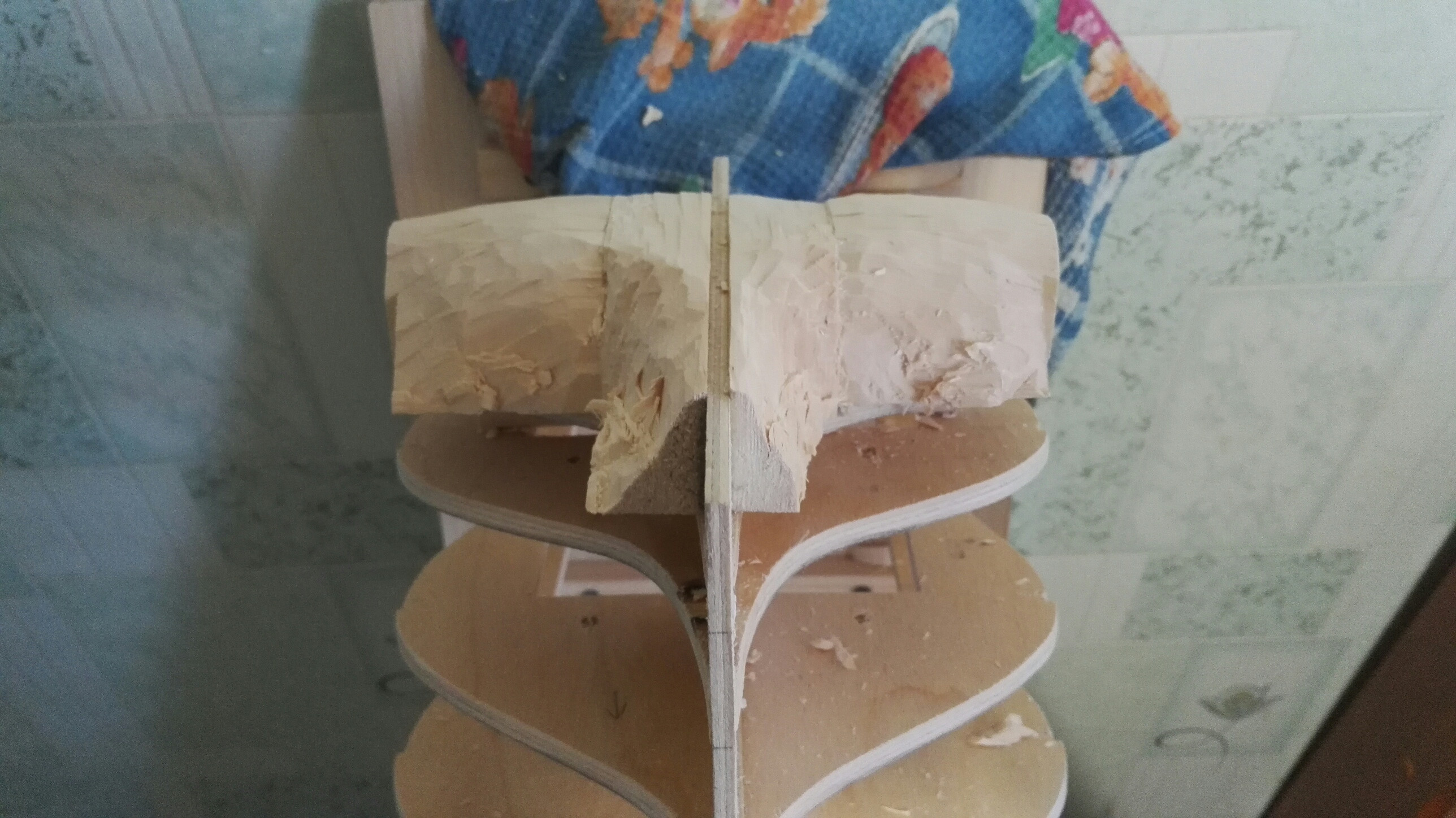

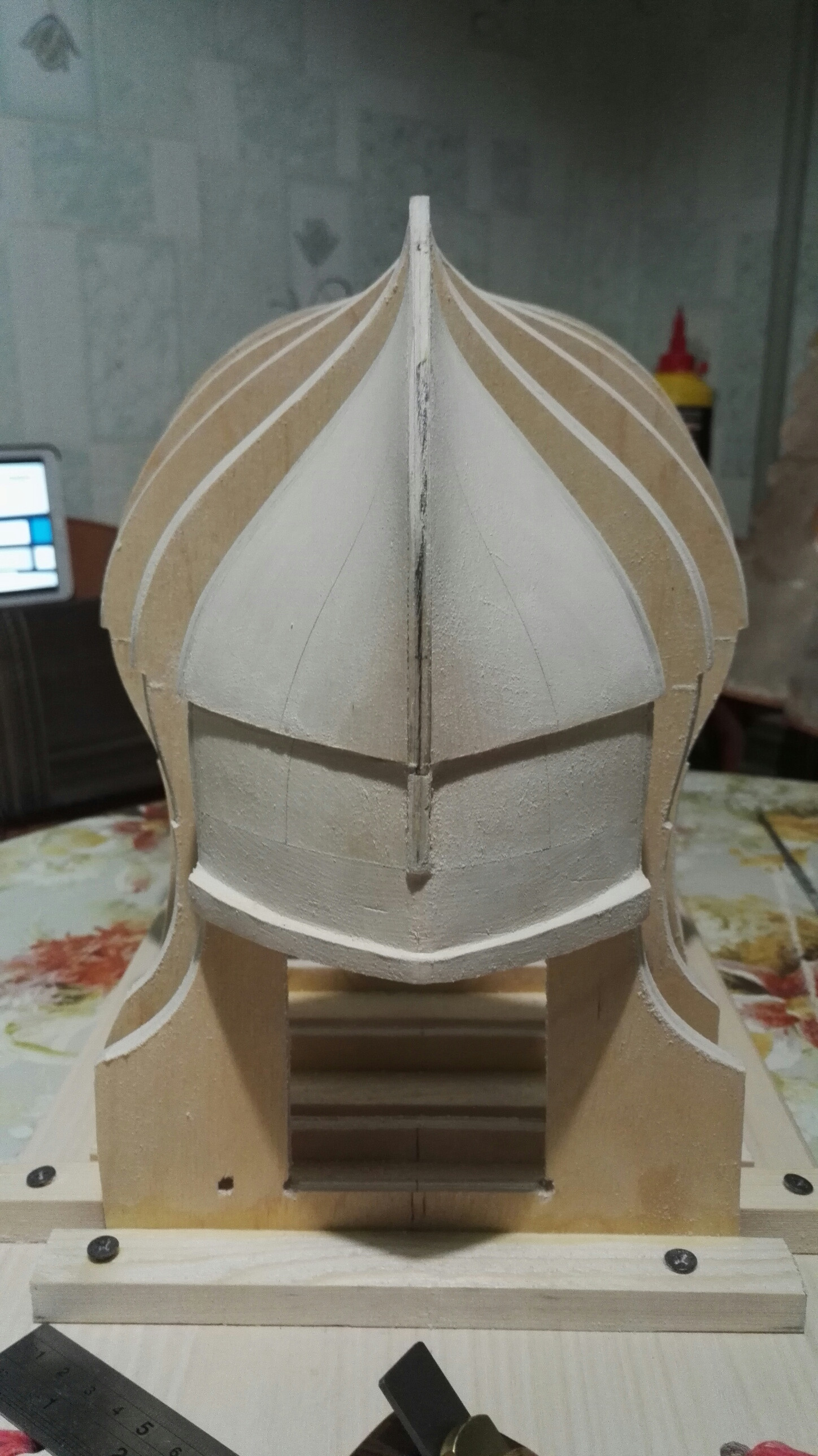

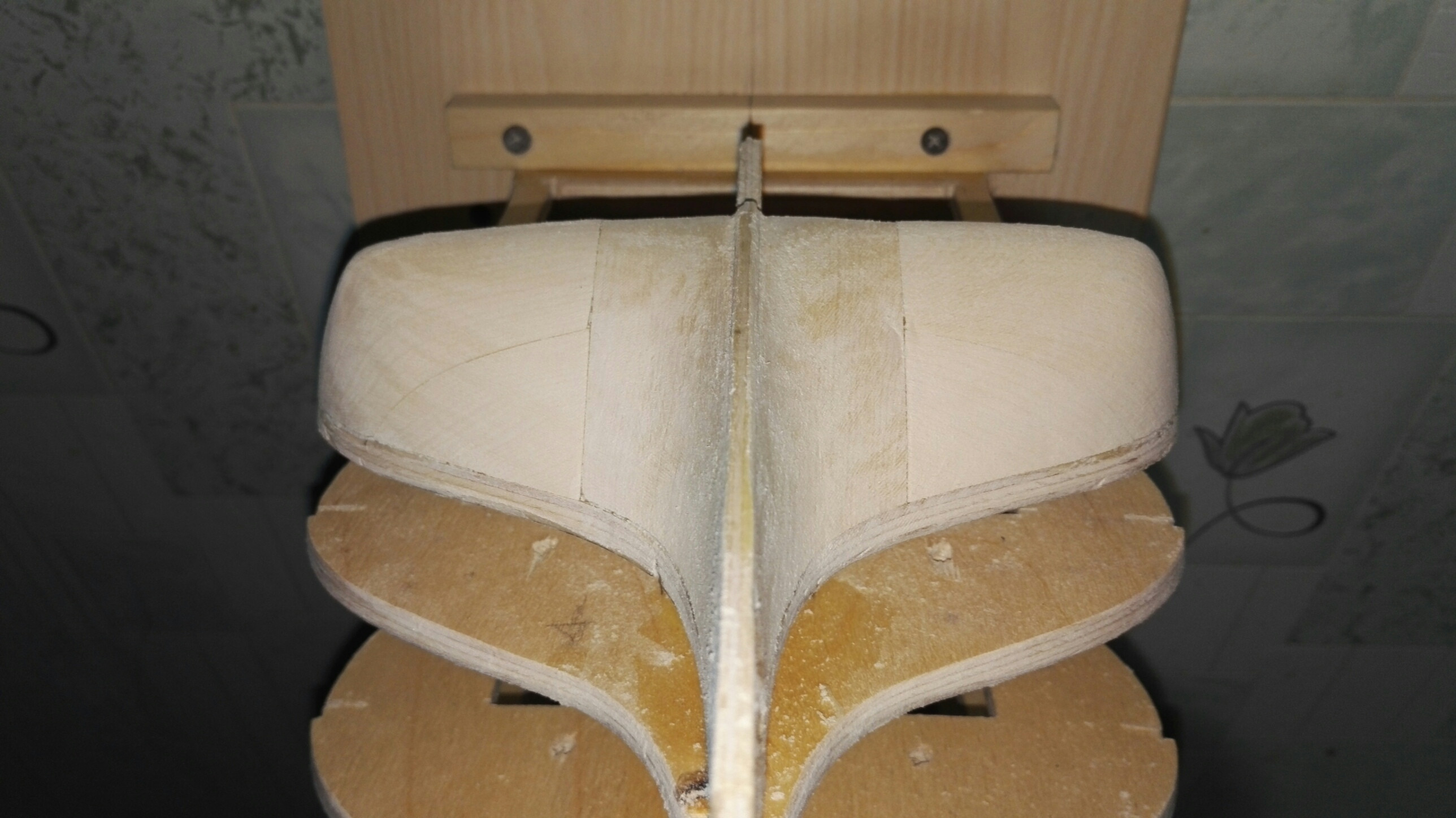

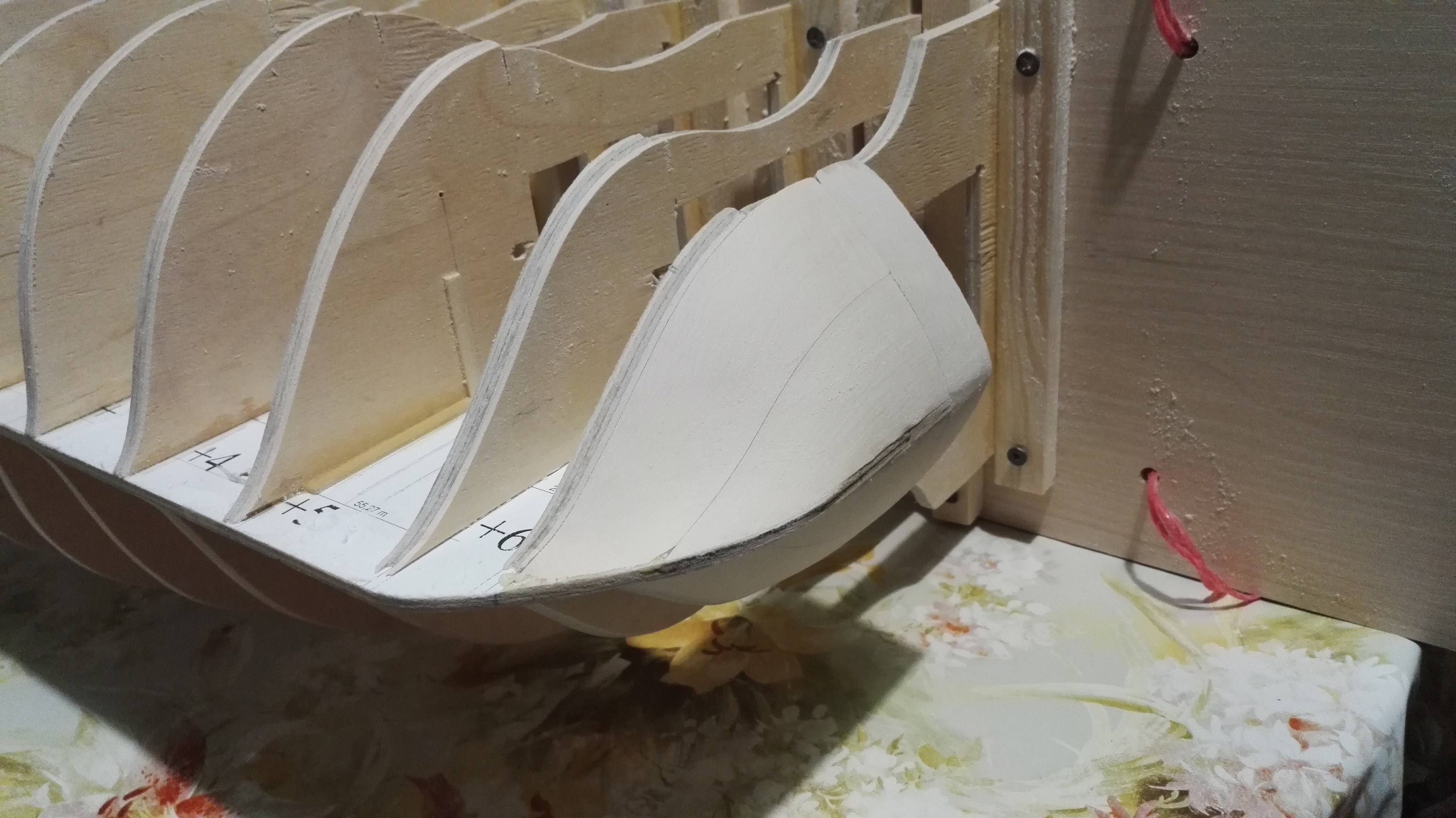

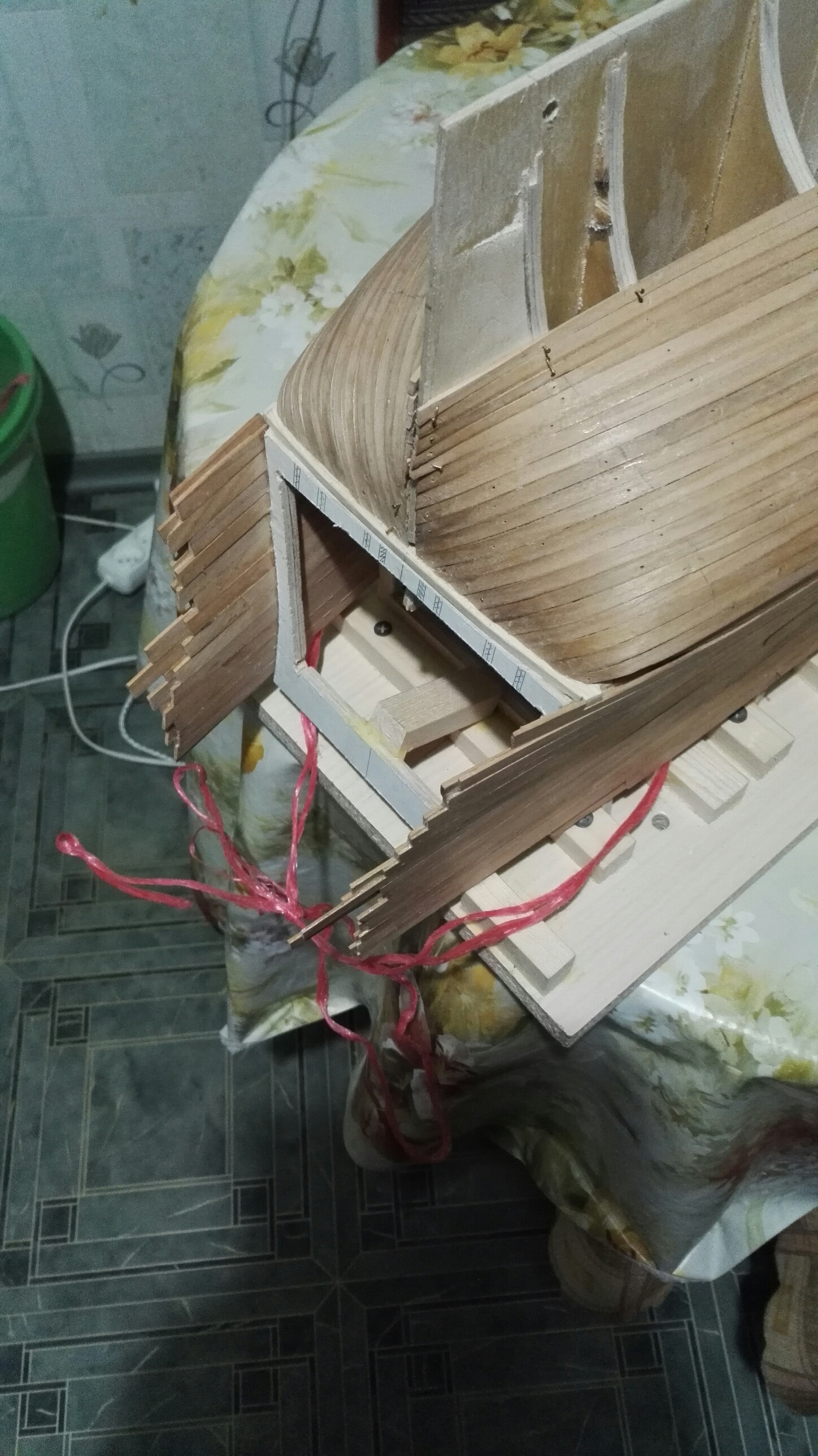

Вот как бы вставки кормы и носовой части обточены.
К концу недели будут рейки для черновой обшивки (по вновь утвержденному плану) и начнем неспешно...
Пока не поздно - может кто тапком кинет?
Вложения

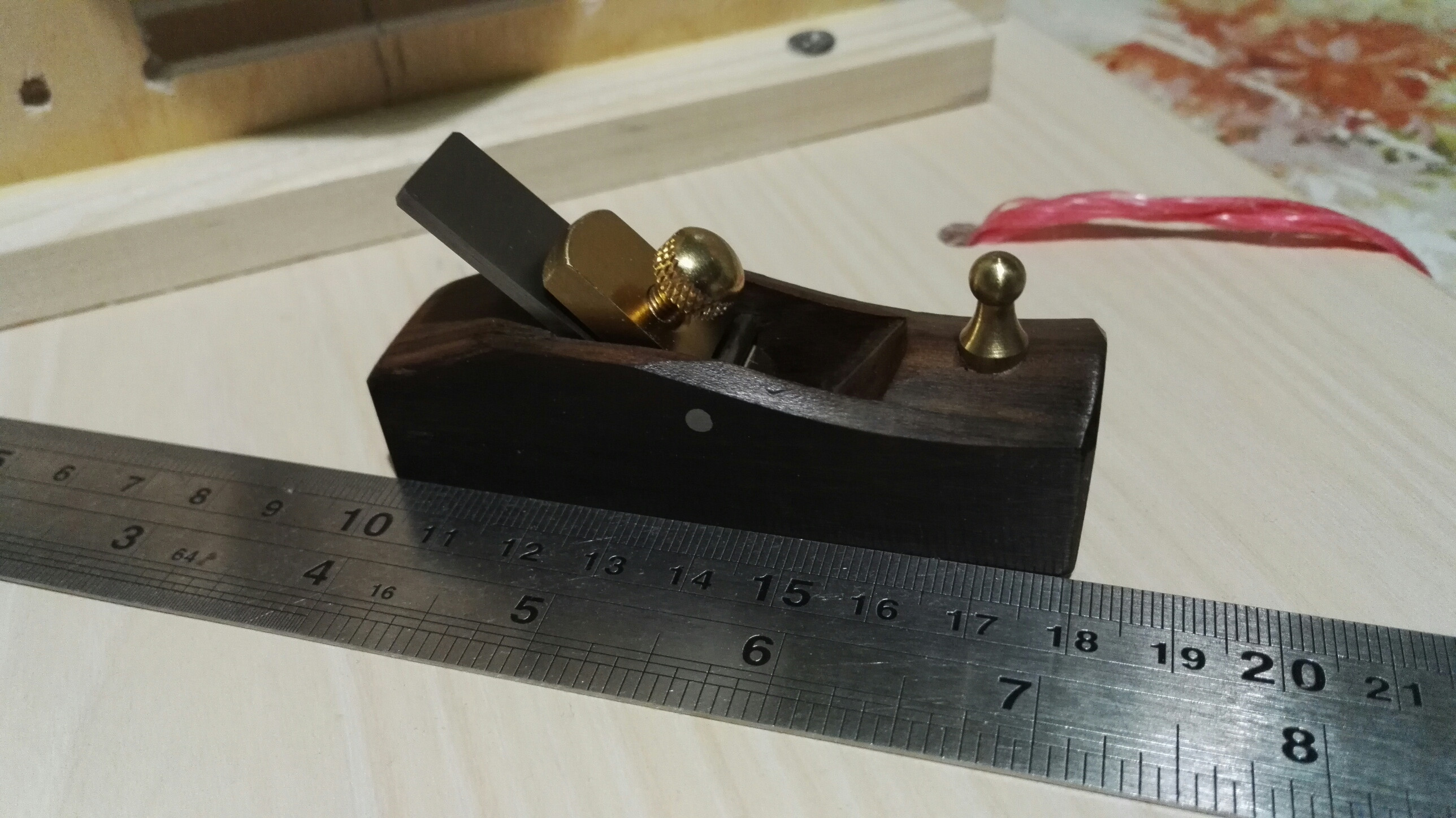

На одном российском ресурсе, где-то мне на форуме попадалась ссылка на него, фигурирует точно такой, но наценка в 3,5 раза.
Строю 74 - пушечник по чертежам Будрио. Масштаб 1:60
С уважением, Константин!

Аватара пользователя
romanserf
Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 300 раз
Поблагодарили: 280 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#9 Сообщение romanserf » Ср апр 12, 2017 23:02

Gibraltar писал(а):- может кто тапком кинет?
А надо ??? ...Вроде как не за что :roll:

Аватара пользователя
Александр Белов
Сообщения: 724
Зарегистрирован: Пт авг 24, 2012 12:49
Откуда: Одесса
Благодарил (а): 11 раз
Поблагодарили: 30 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#10 Сообщение Александр Белов » Чт апр 13, 2017 0:29

Надо было нос с боку показать... :wink:
На стапеле Голландский Двухдечник http://forum.modelsworld.ru/topic13014.html

Аватара пользователя
Gibraltar
Сообщения: 499
Зарегистрирован: Сб фев 18, 2012 0:23
Откуда: Не доехал до Зауралья
Благодарил (а): 17 раз
Поблагодарили: 27 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#11 Сообщение Gibraltar » Чт апр 13, 2017 20:20

Здравствуйте!
Александр Белов писал(а):Надо было нос с боку показать... :wink:
Вложения
Строю 74 - пушечник по чертежам Будрио. Масштаб 1:60
С уважением, Константин!

Аватара пользователя
Александр Белов
Сообщения: 724
Зарегистрирован: Пт авг 24, 2012 12:49
Откуда: Одесса
Благодарил (а): 11 раз
Поблагодарили: 30 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#12 Сообщение Александр Белов » Пт апр 14, 2017 14:34

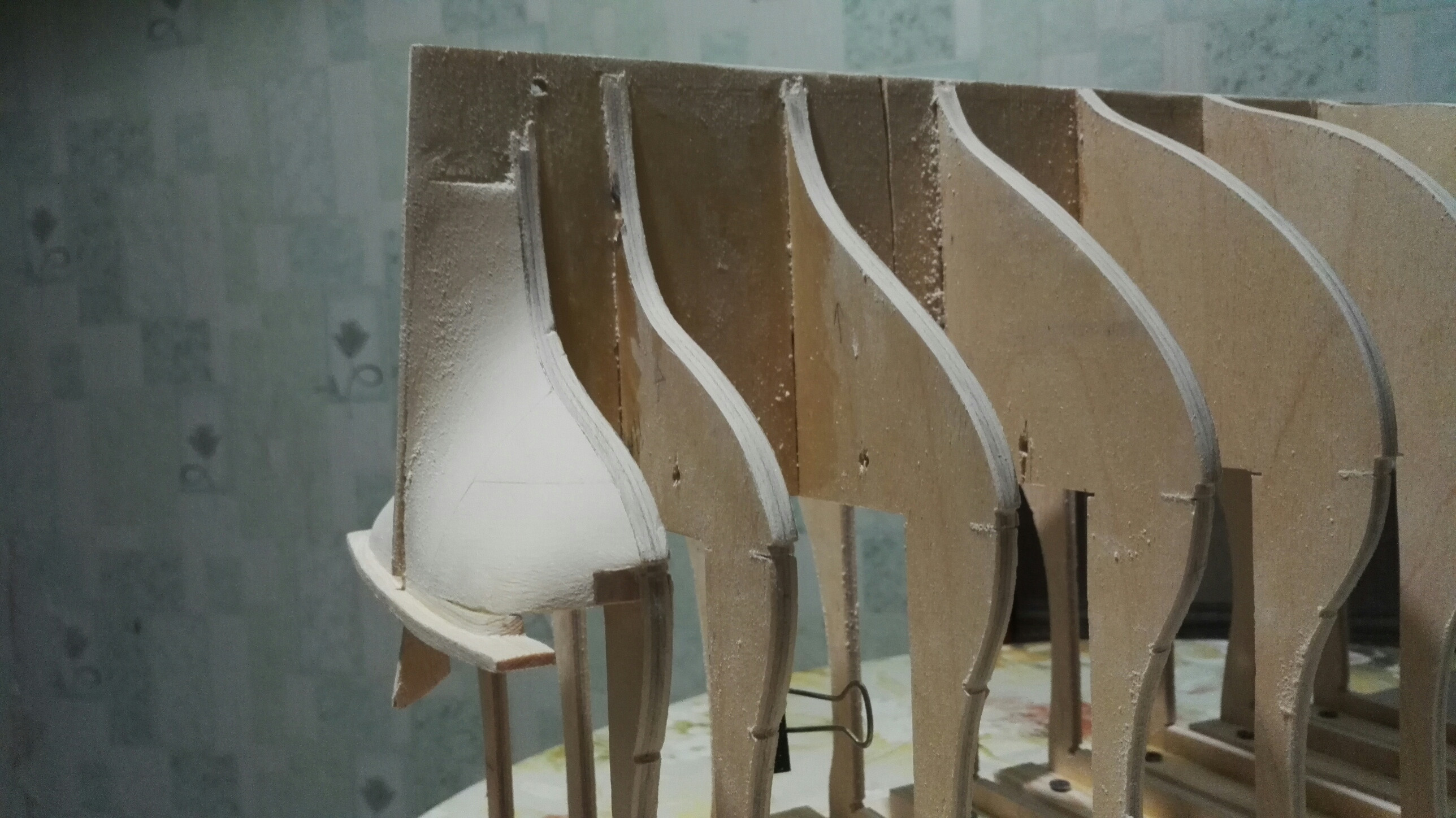

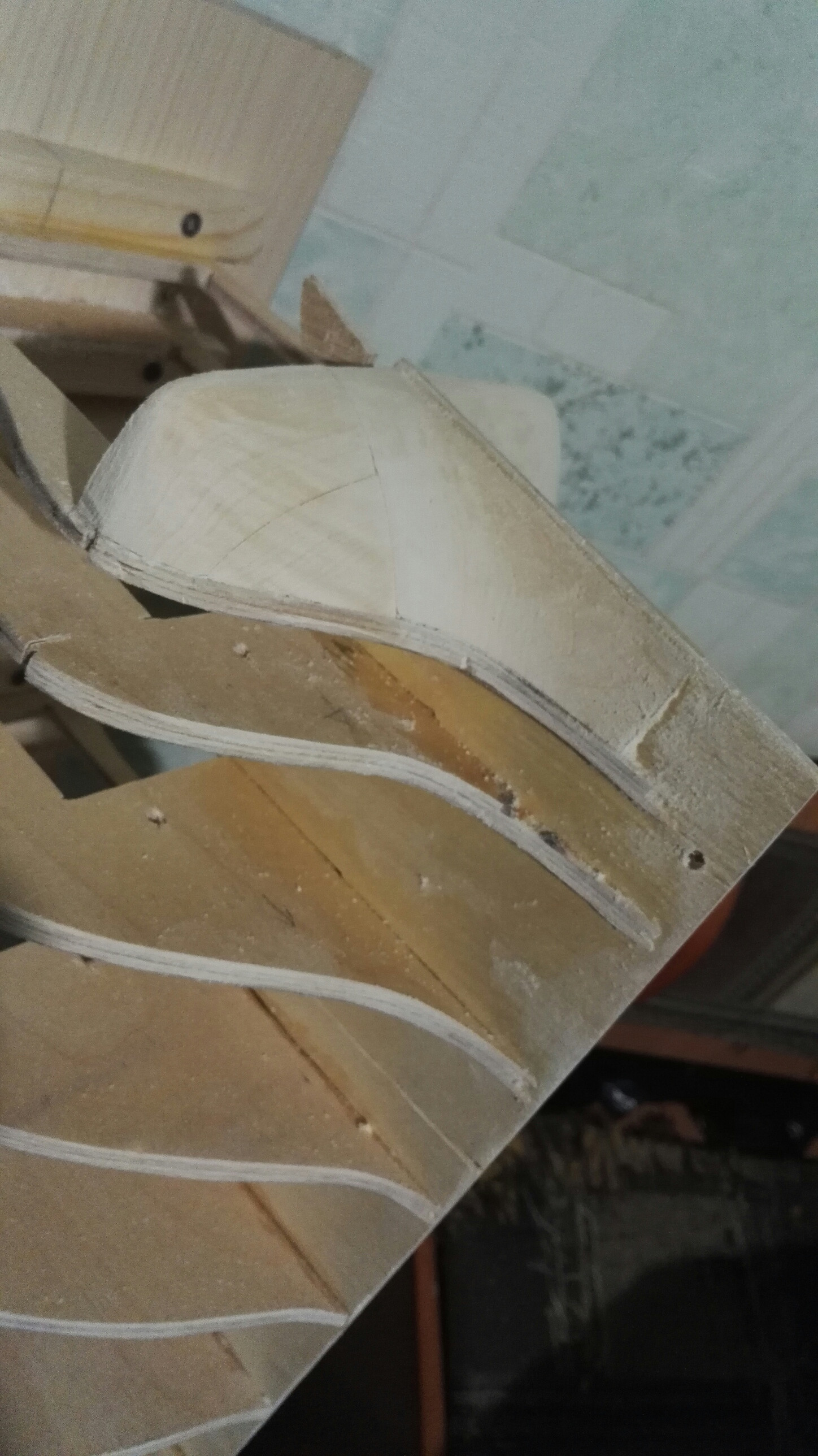

Здравствуйте! Вроде все четко, только непонятна цель выточки на носу?...
На стапеле Голландский Двухдечник http://forum.modelsworld.ru/topic13014.html

Аватара пользователя
Gibraltar
Сообщения: 499
Зарегистрирован: Сб фев 18, 2012 0:23
Откуда: Не доехал до Зауралья
Благодарил (а): 17 раз
Поблагодарили: 27 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#13 Сообщение Gibraltar » Пт апр 14, 2017 17:29

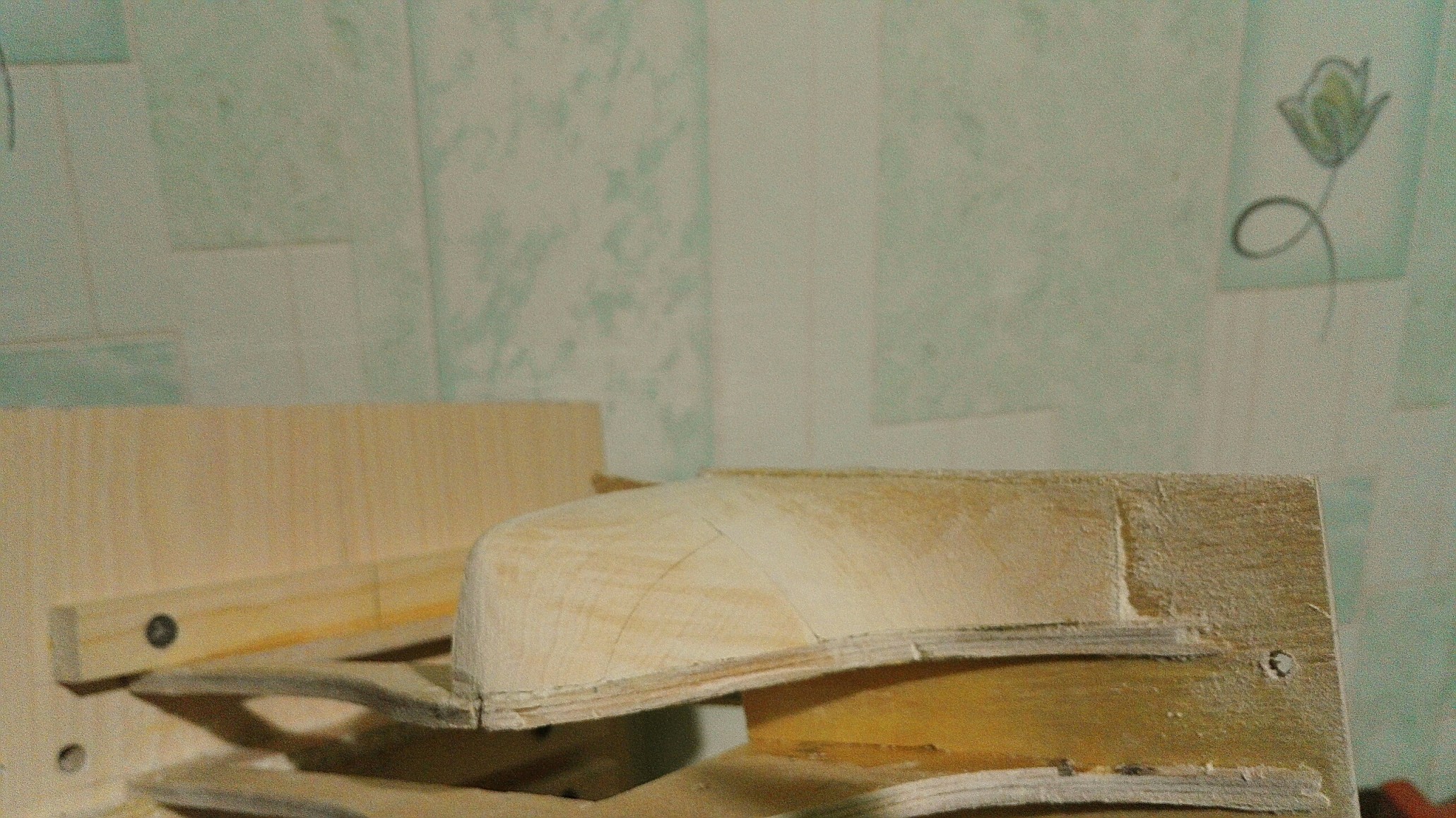

Будет разная толщина черновой обшивки.
Недовыбранный участок у бака срежу после первого слоя (2мм) черновой, что будет в выборке, далее будут еще 2 слоя по 1,5мм.
Строю 74 - пушечник по чертежам Будрио. Масштаб 1:60
С уважением, Константин!

Аватара пользователя
Gibraltar
Сообщения: 499
Зарегистрирован: Сб фев 18, 2012 0:23
Откуда: Не доехал до Зауралья
Благодарил (а): 17 раз
Поблагодарили: 27 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#14 Сообщение Gibraltar » Вт май 16, 2017 1:40

Всем добрый вечер!

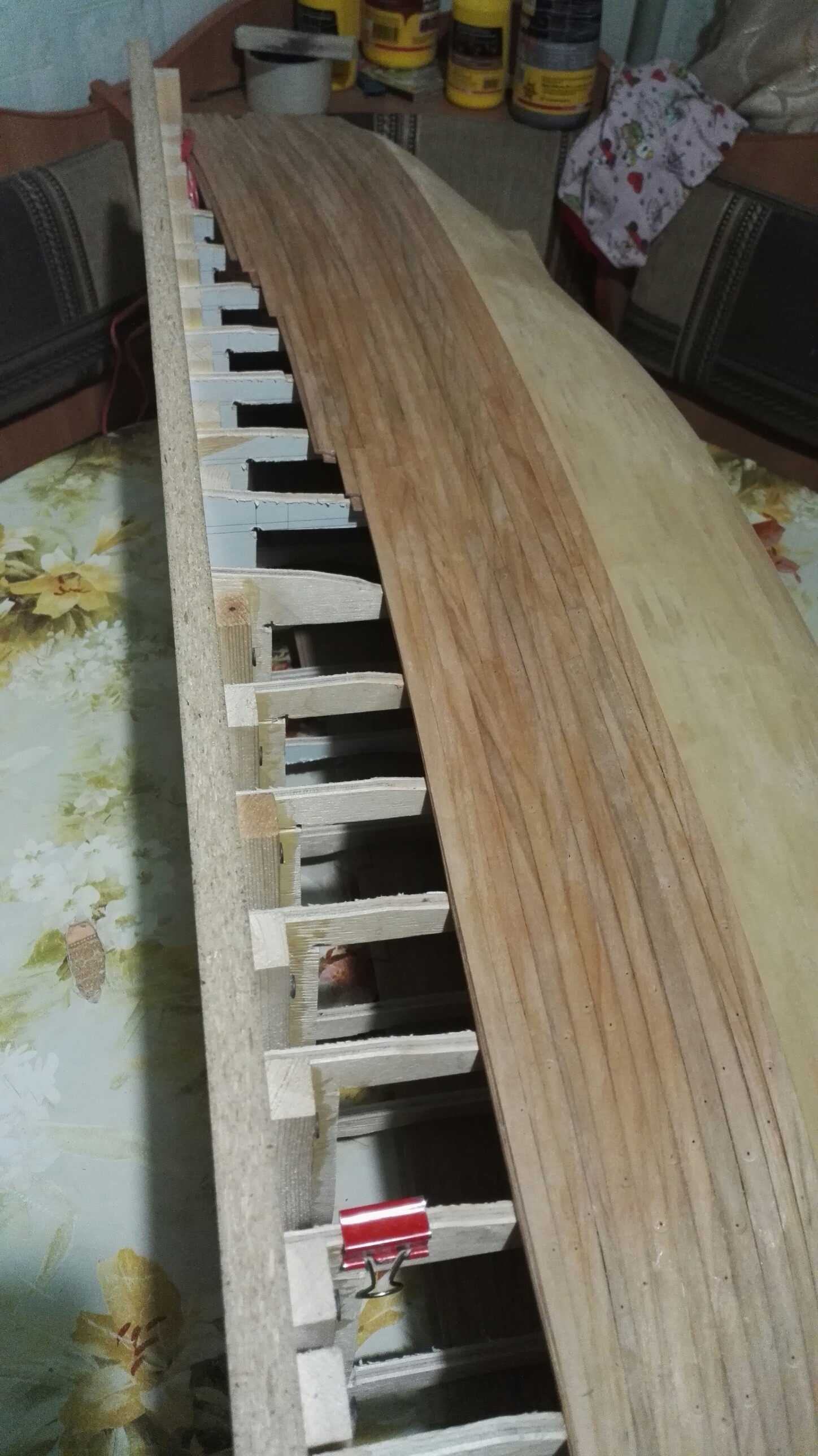

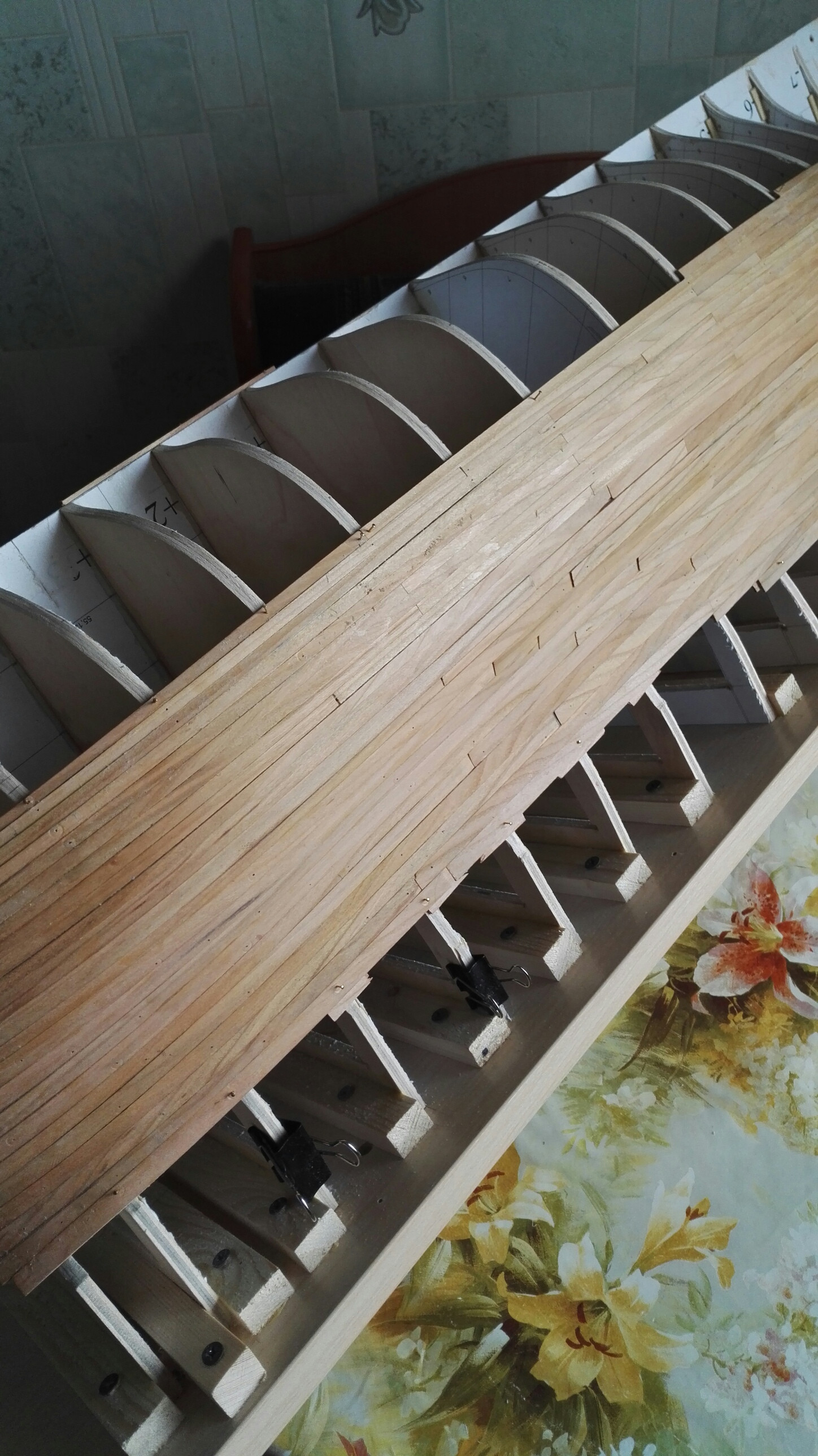

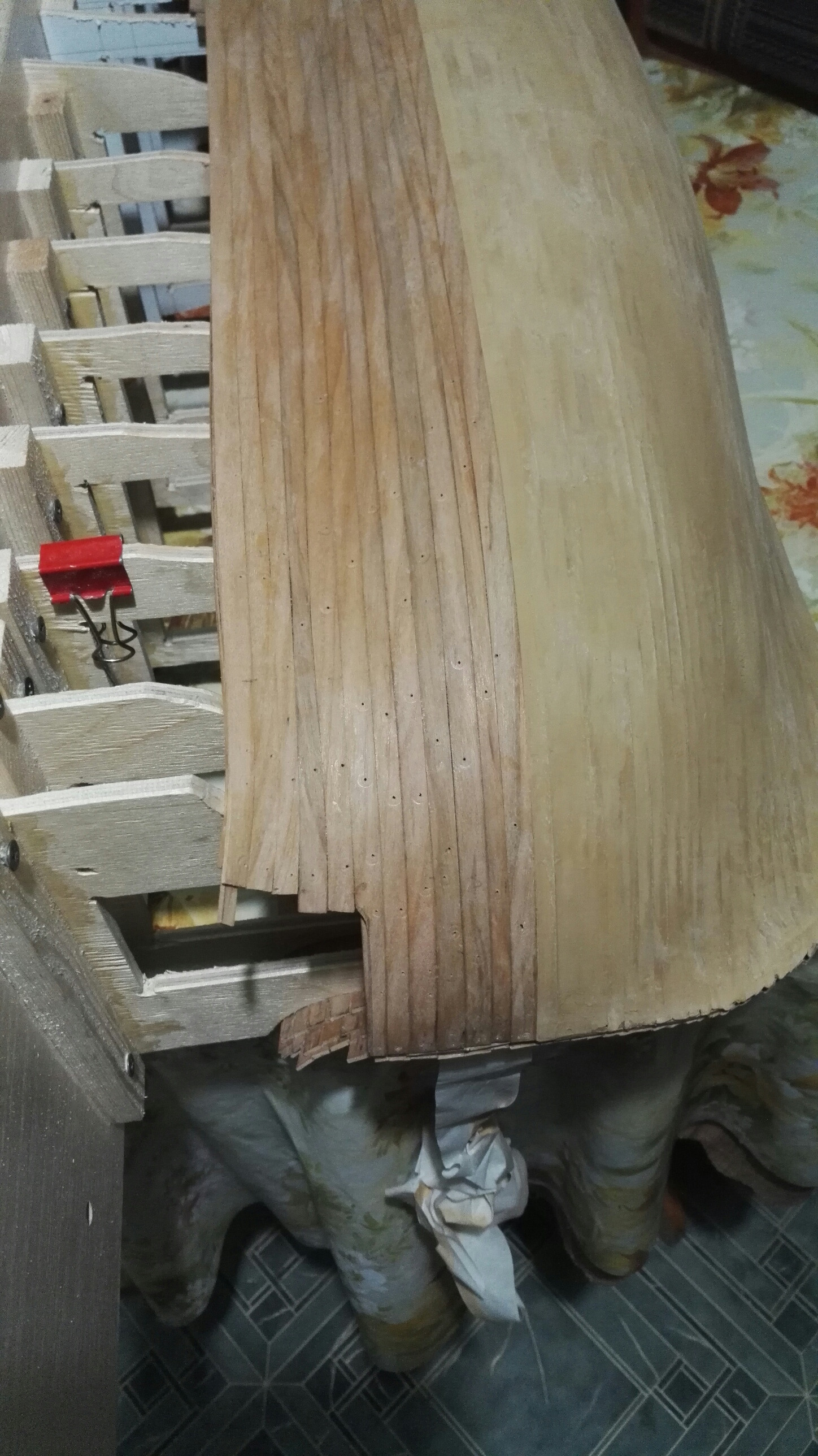

Немного продвинулся в черновой обшивке. Конечно предполагал, что обшивать не мало, но что площадь такая...
Спасибо Бибигону!!! Реечки (черешня) действительно в работе пластичные, конечно не без утюга.

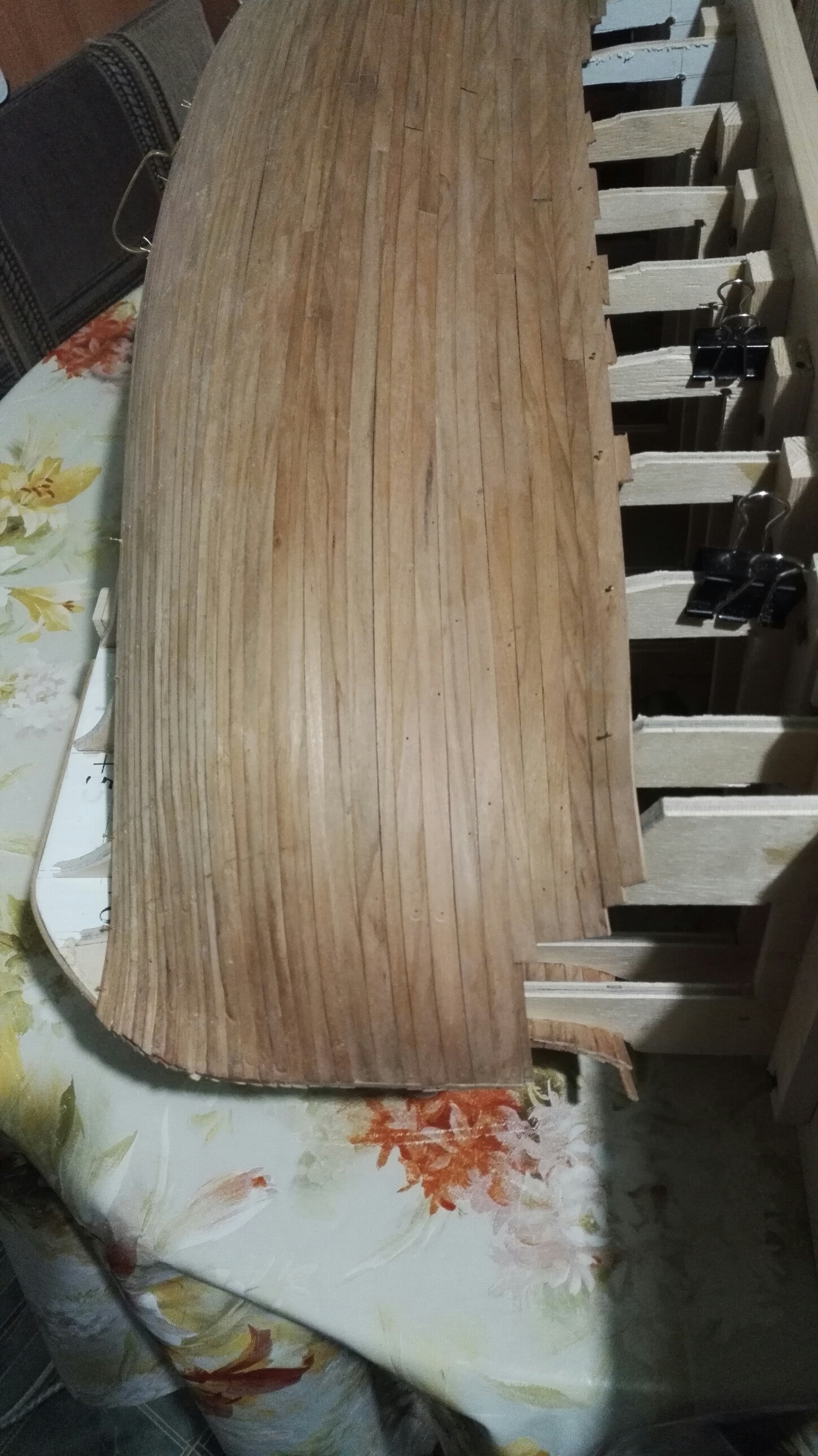

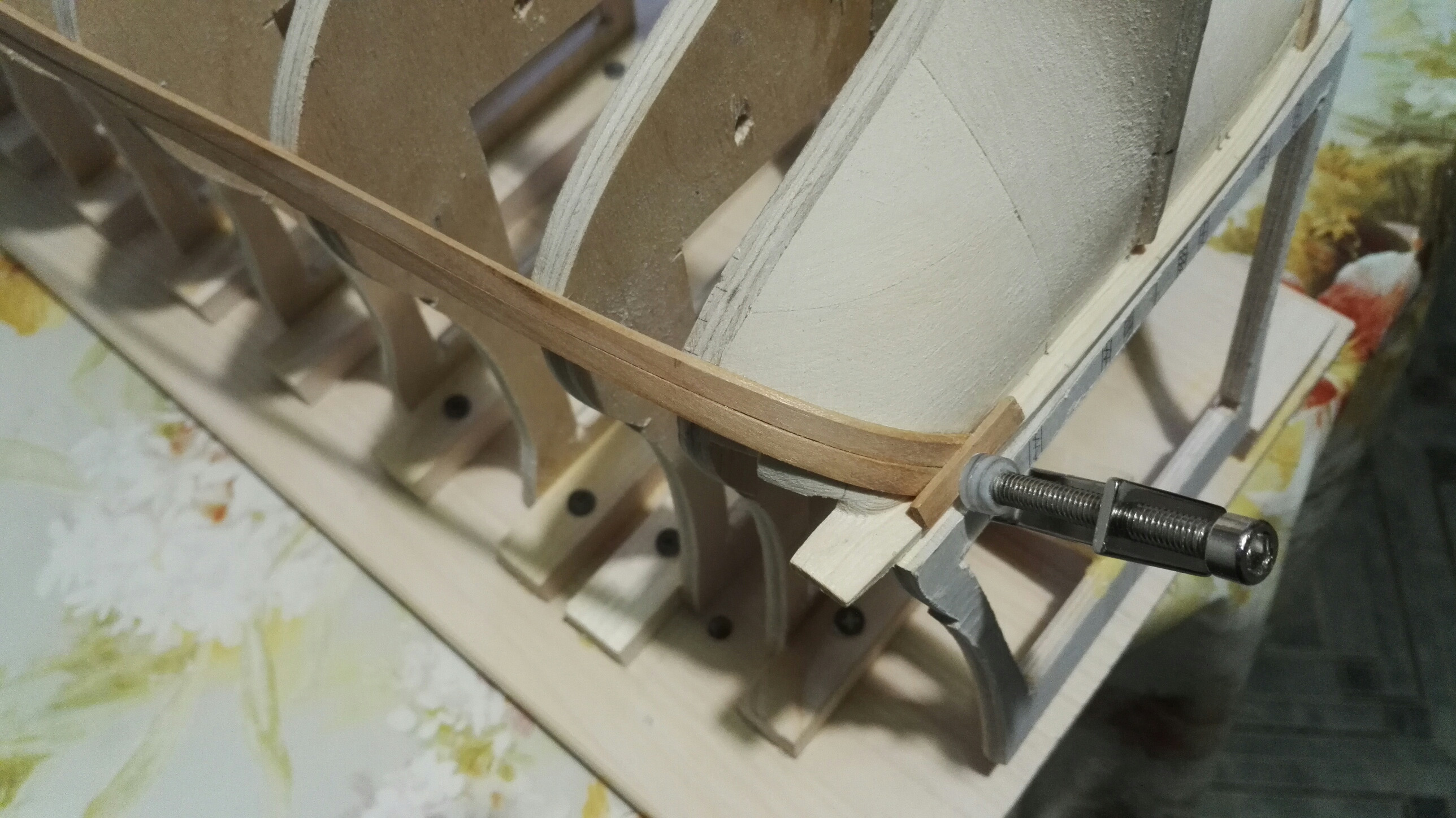

Борта уже обшиты двумя слоями 8-ми миллиметровой, закончу обшивку до киля, вернусь к третьему слою обшивки борта.

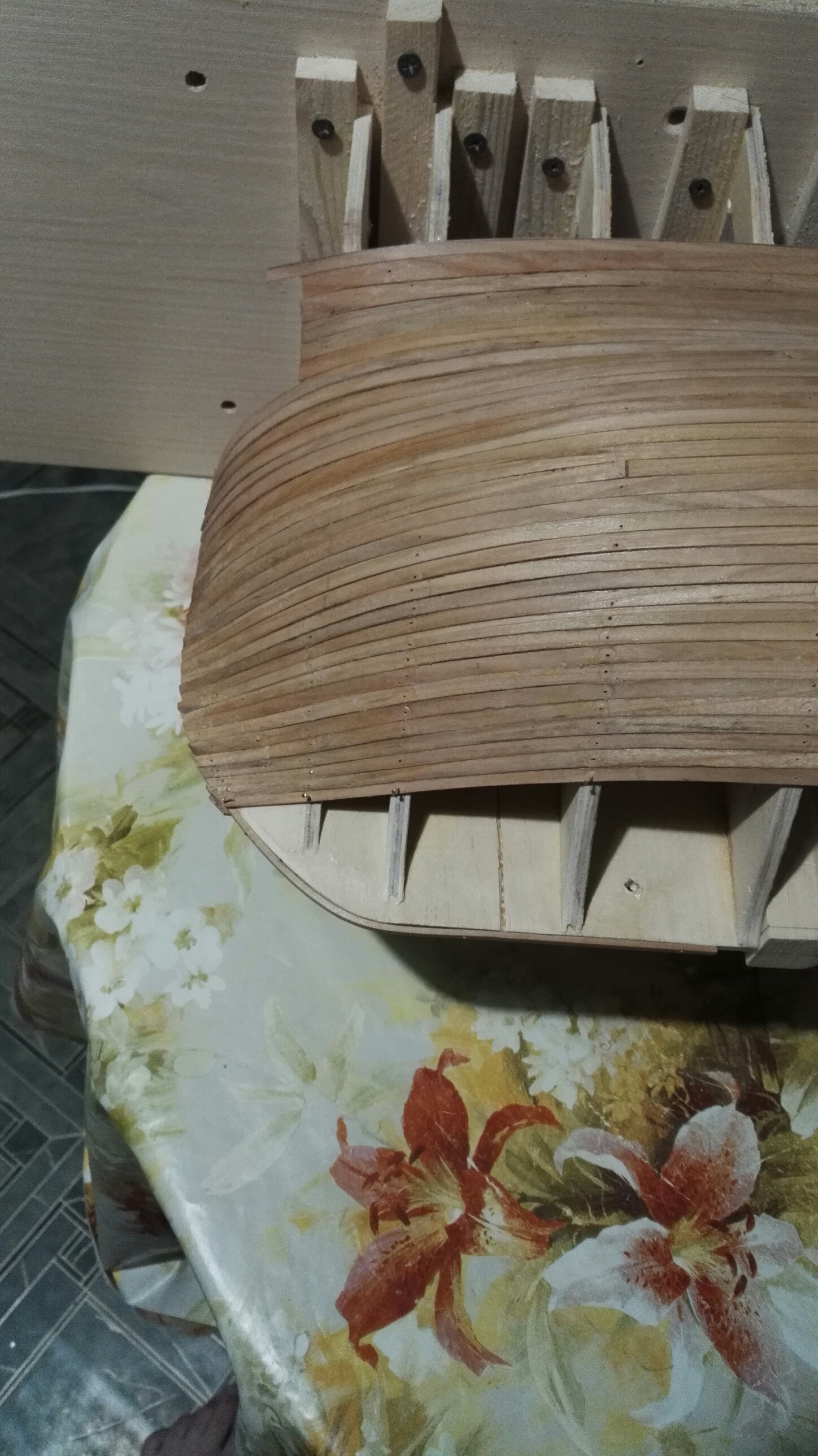

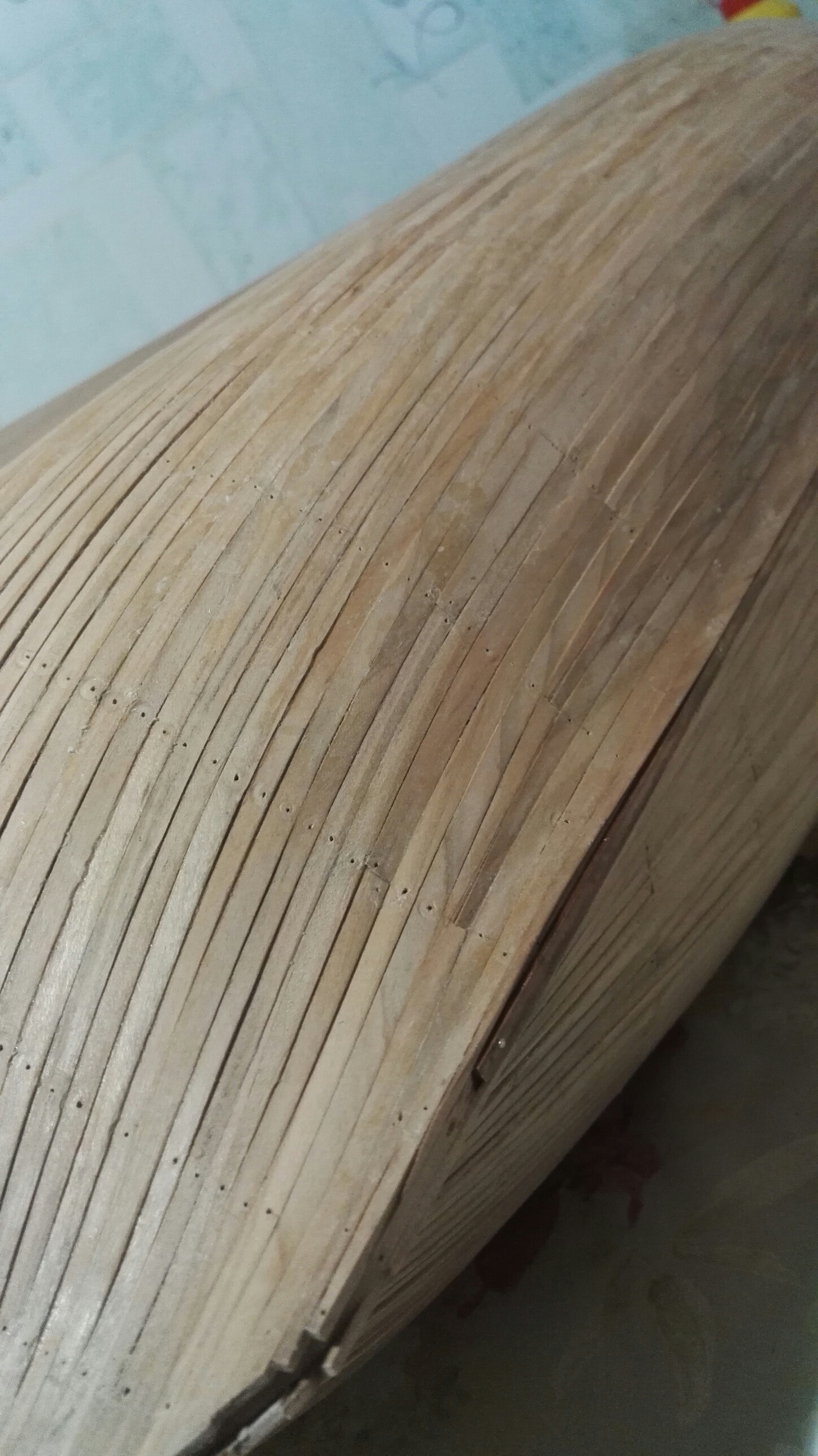

Плоскость прилегания реек к демонтируемой части шпангоутов натер простой парафиновой свечкой. Для надежности первый слой прикрепил через 2-3 ряда гвоздиками (под рукой были латунные 8х0,7),
шляпки конечно после срезал.
Вложения
черновая 1.jpg
черновая 2.jpg
черновая 3.jpg
черновая 4.jpg
черновая 5.jpg
черновая 6.jpg
черновая 7.jpg
Строю 74 - пушечник по чертежам Будрио. Масштаб 1:60
С уважением, Константин!

Аватара пользователя
Gibraltar
Сообщения: 499
Зарегистрирован: Сб фев 18, 2012 0:23
Откуда: Не доехал до Зауралья
Благодарил (а): 17 раз
Поблагодарили: 27 раз

Re: 74 - пушечник по чертежам Будрио. Масштаб 1:60

#15 Сообщение Gibraltar » Вт июн 13, 2017 1:09

Всем добрый вечер!

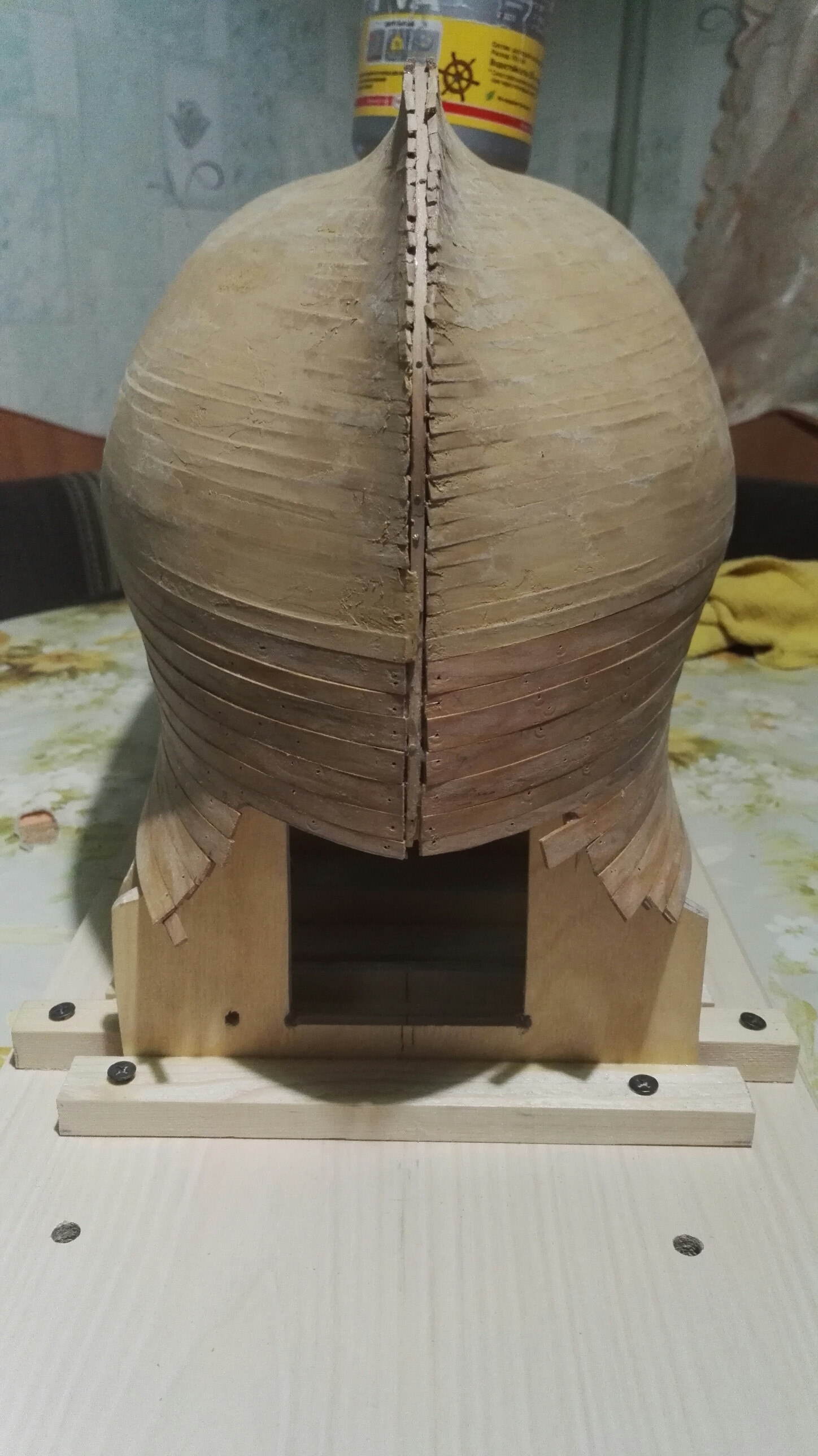

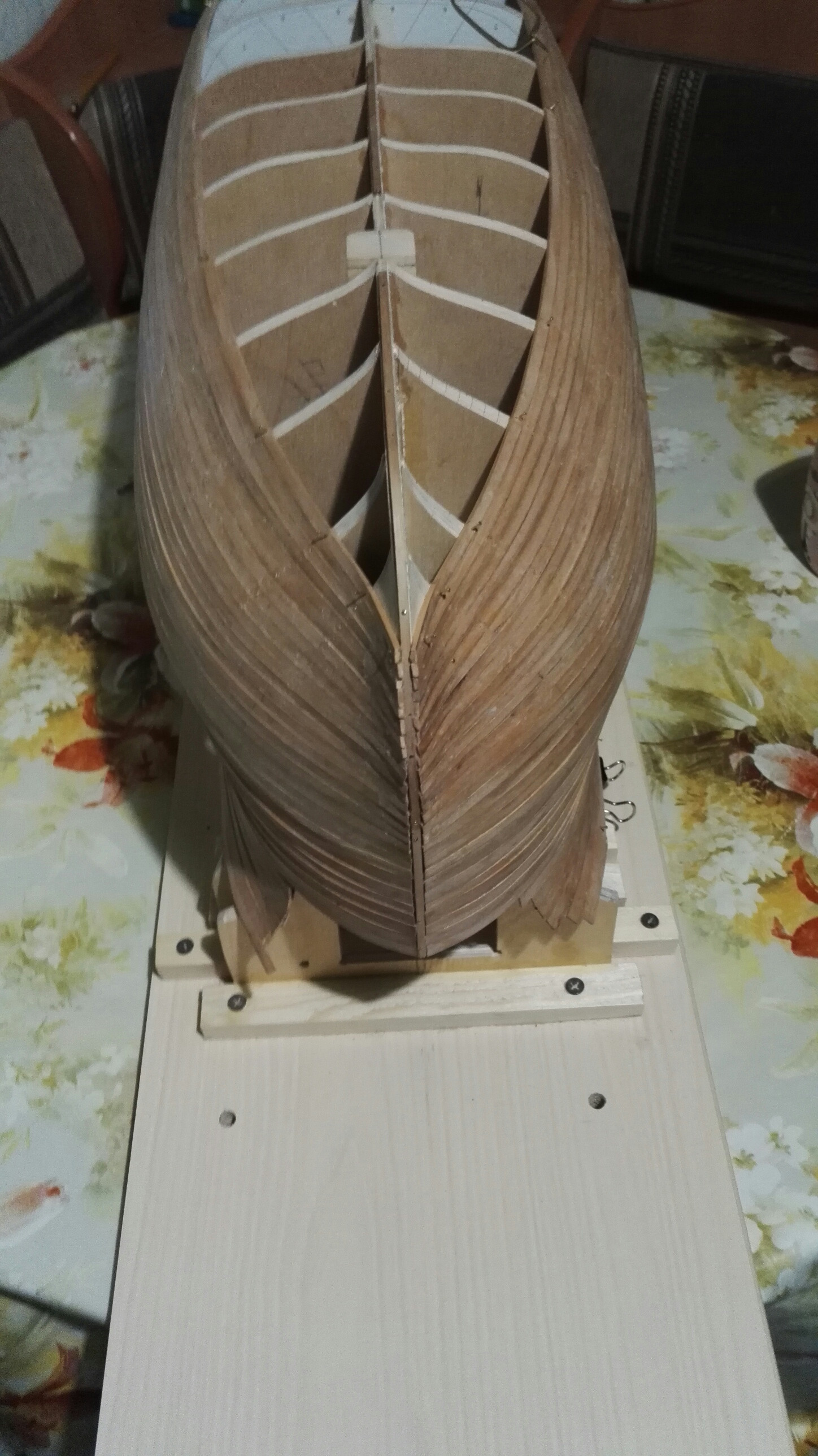

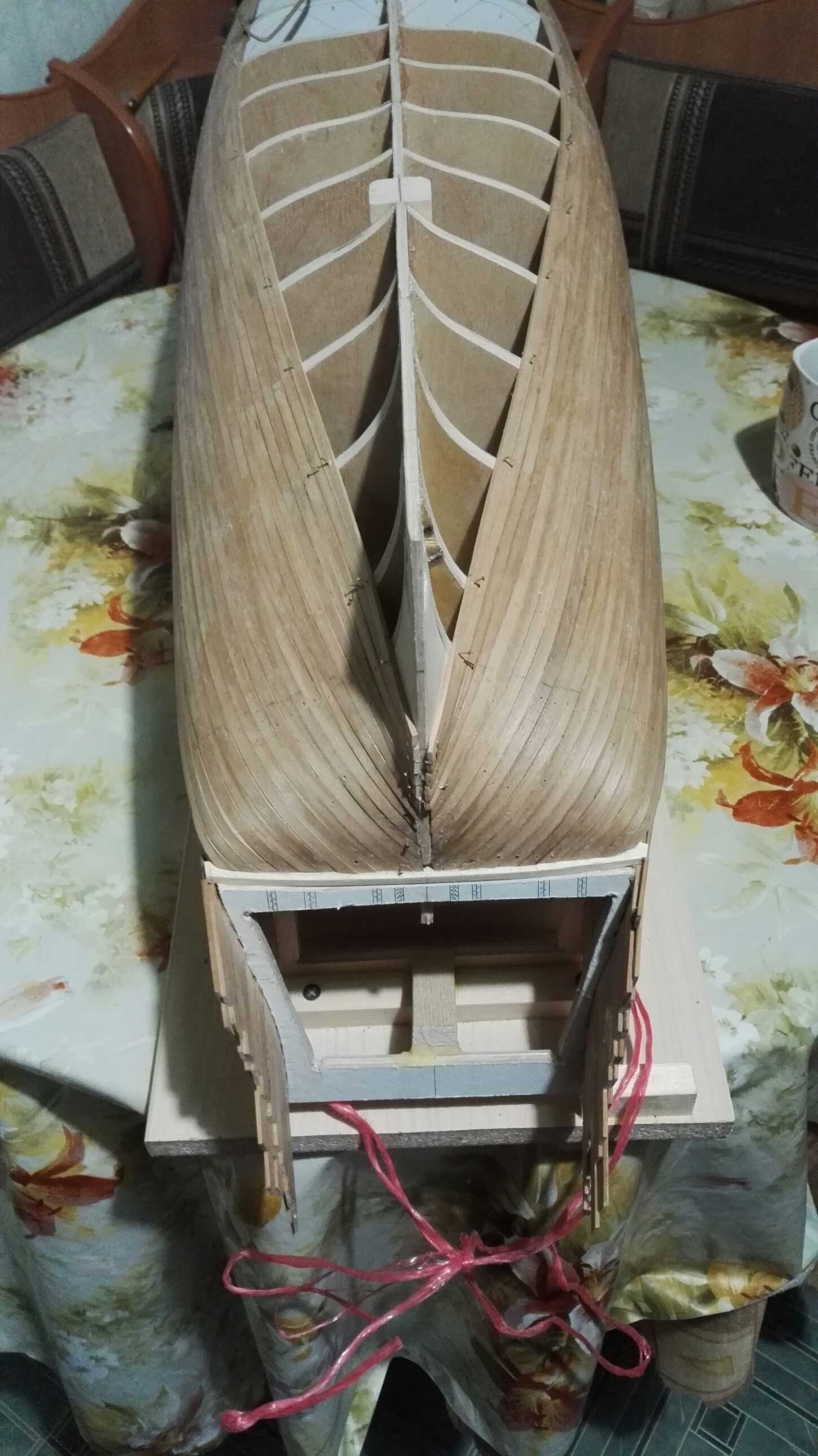

Ну вот и закончил черновую обшивку. Сел, налил кофейку и не могу понять что получилось :shock:? Черешня конечно для черновой хороша, но рябь такая, что
толком не видно качество (впадины, выпуклости...)
черновая 8.jpg
черновая 10.jpg
Решил однослойную часть зашпаклевать, сплошным тонким слоем. Предварительно обшивку решено было не шкурить.

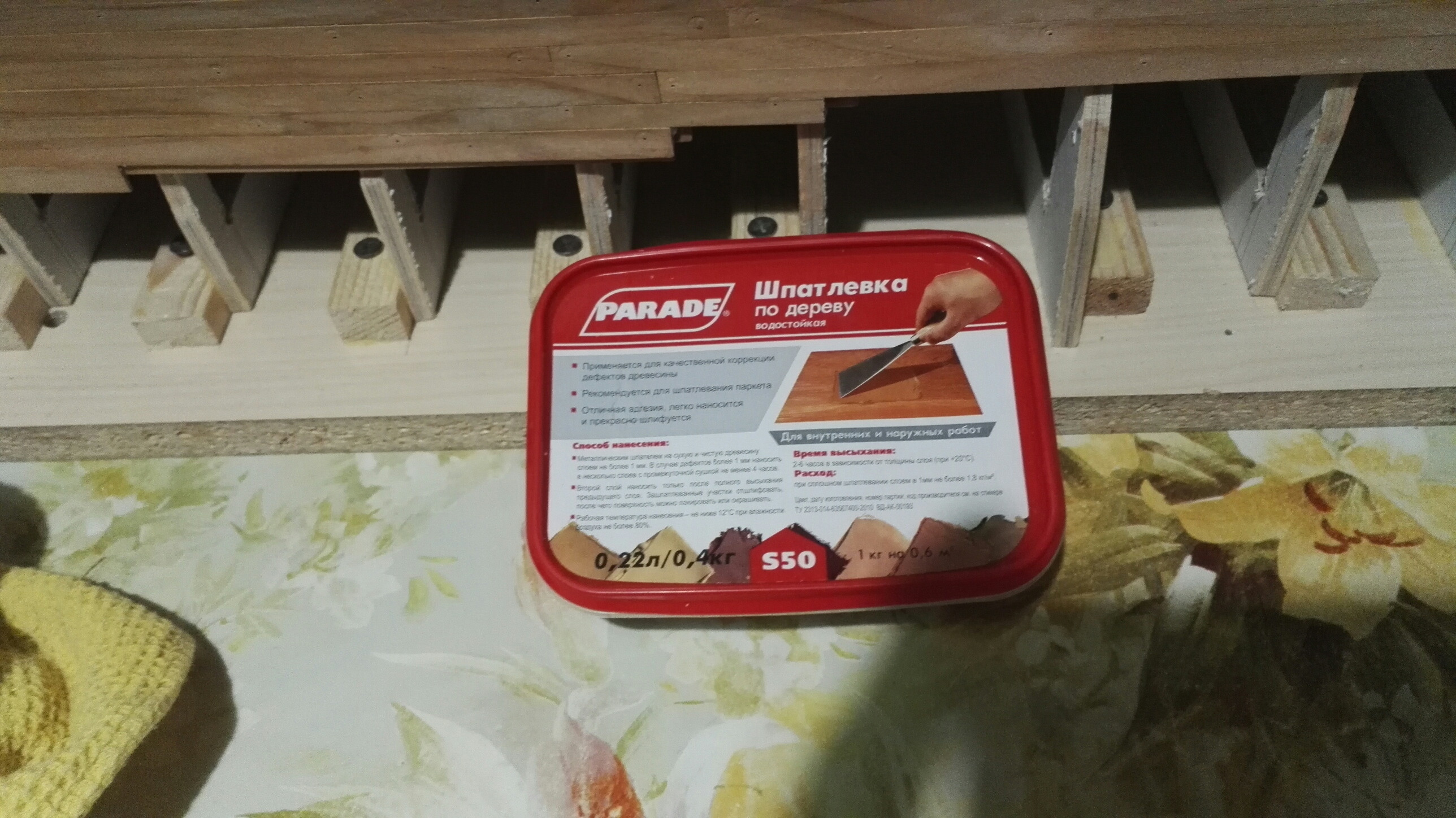

Шпаклевку взял обычную для дерева, но водостойкую.

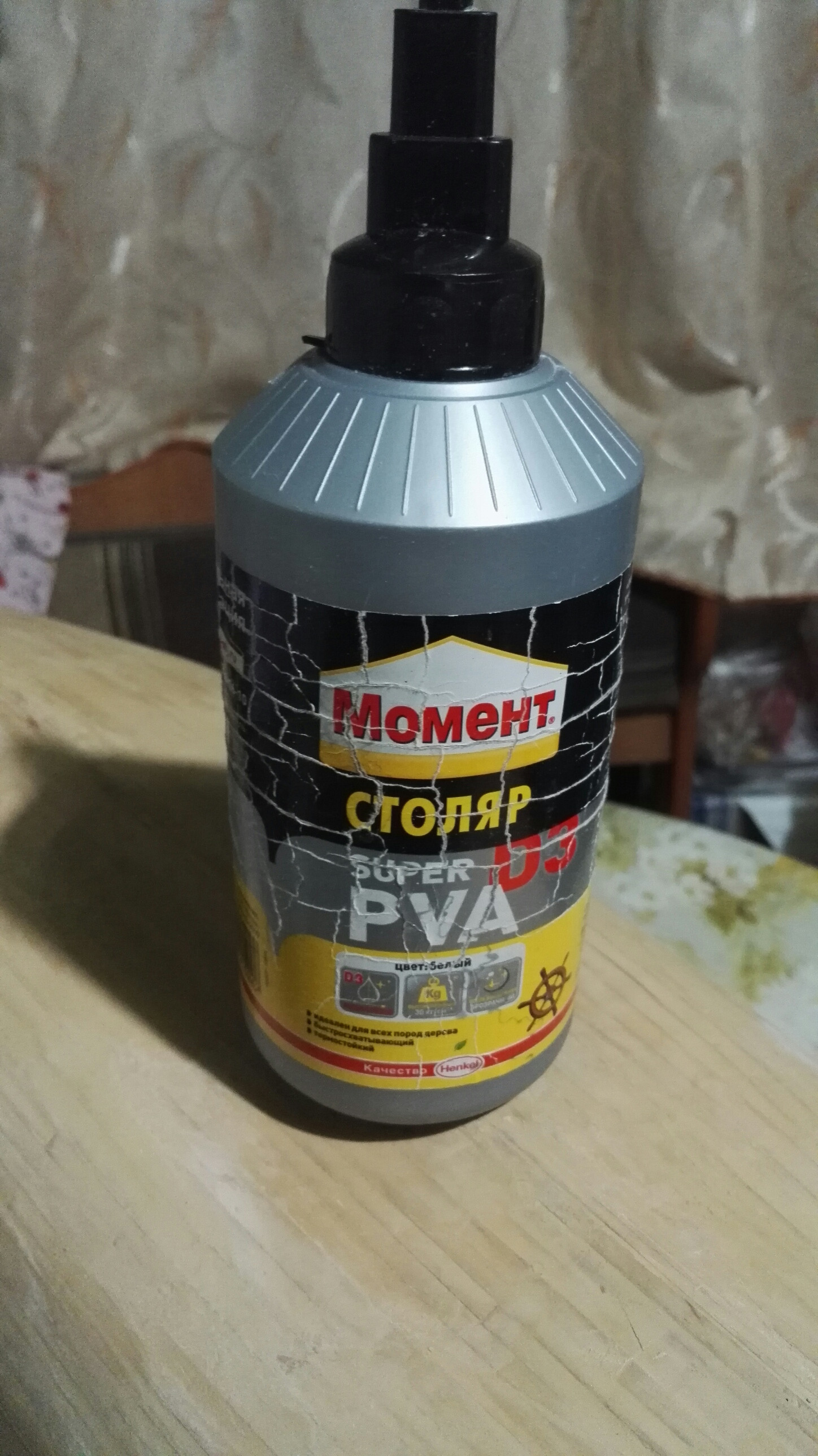

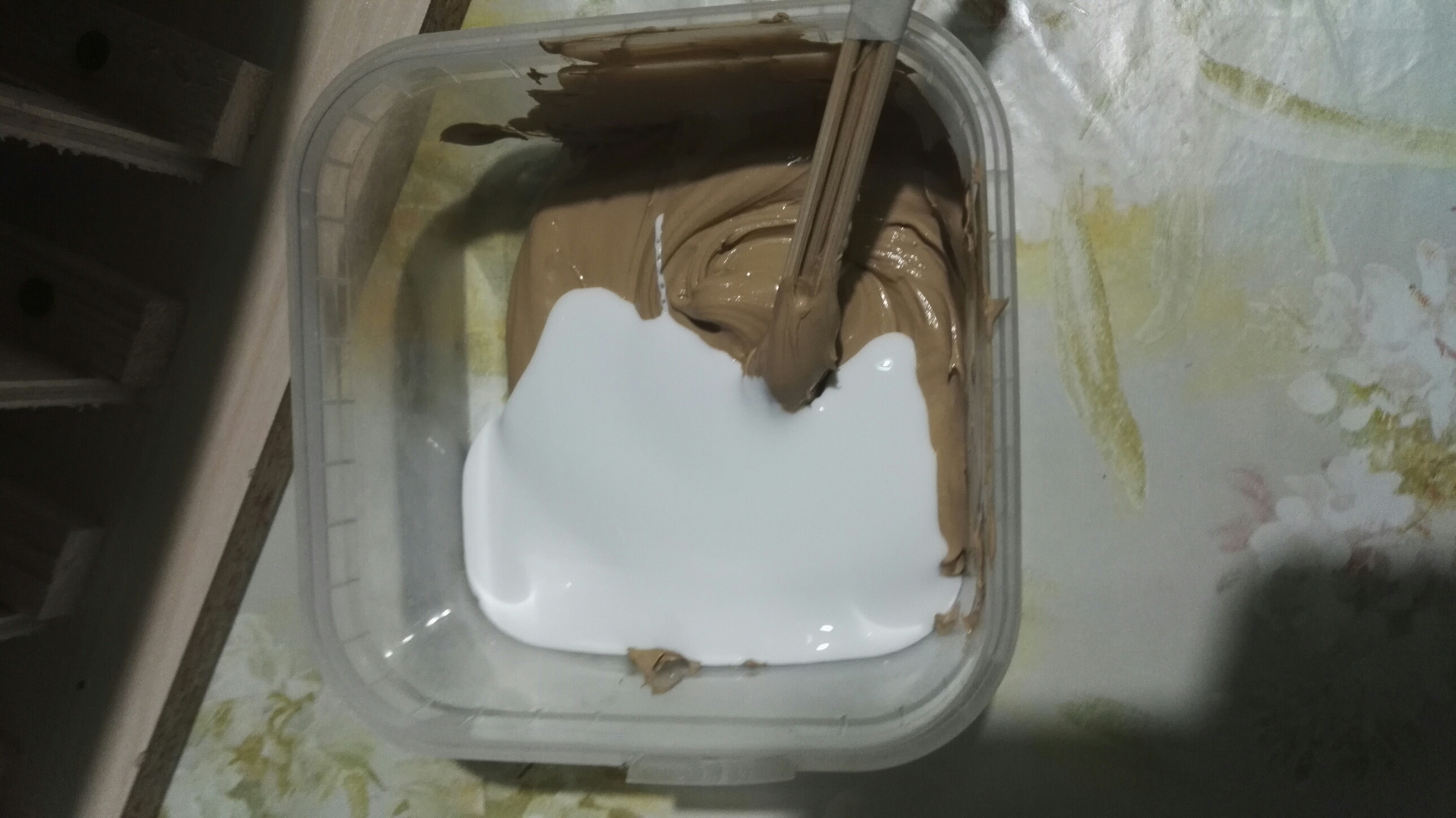

Добавил в нее клея ПВА, того же, чем клеял обшивку. Когда перемешивал странная реакция произошла - вначале шпаклевка начала густеть (подумал, что свернулась), но потом размешал и вроде бы не изменилась - без комков, однородная.
черновая 11.jpg
черновая 12.jpg
черновая 13.jpg

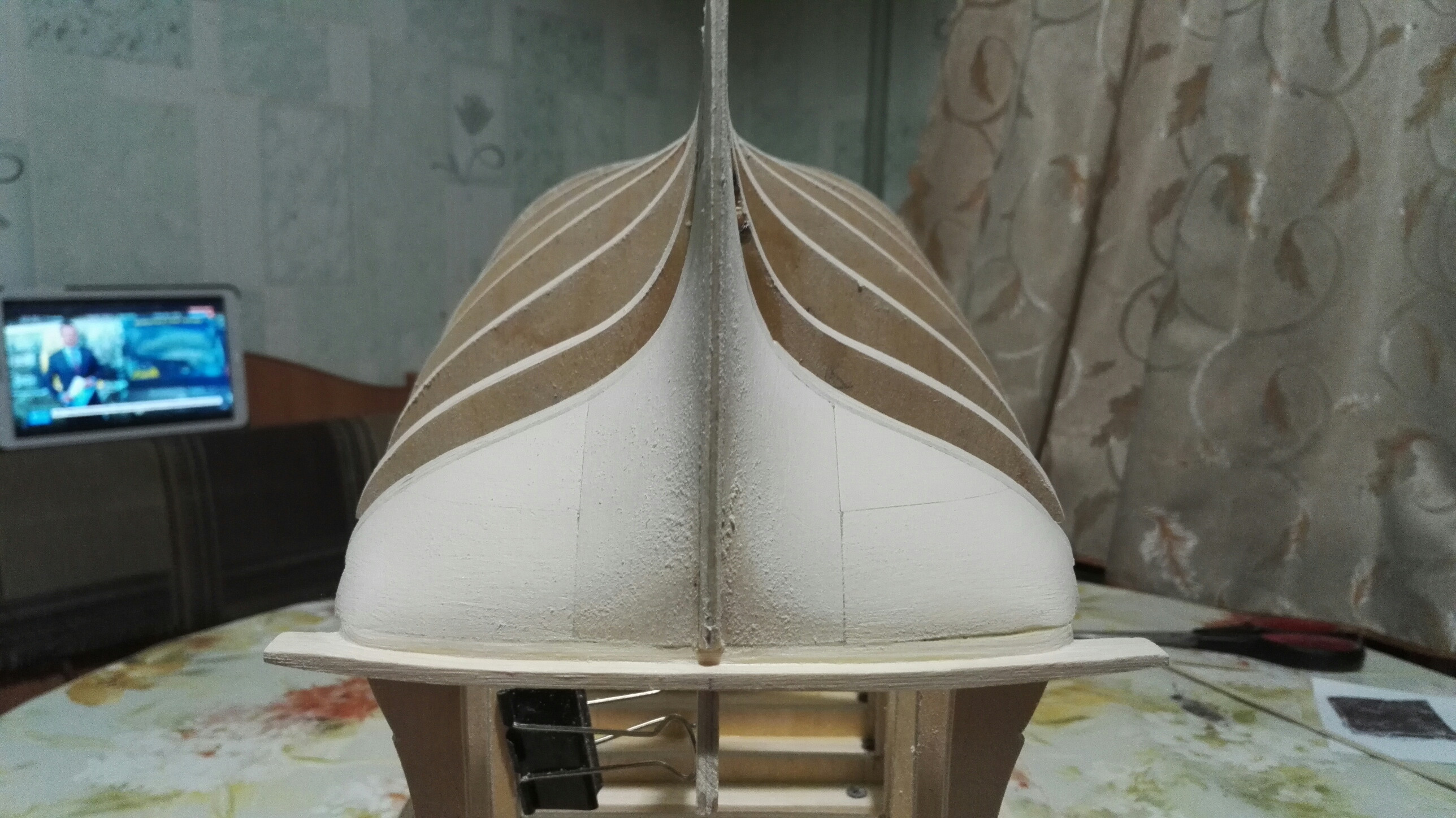

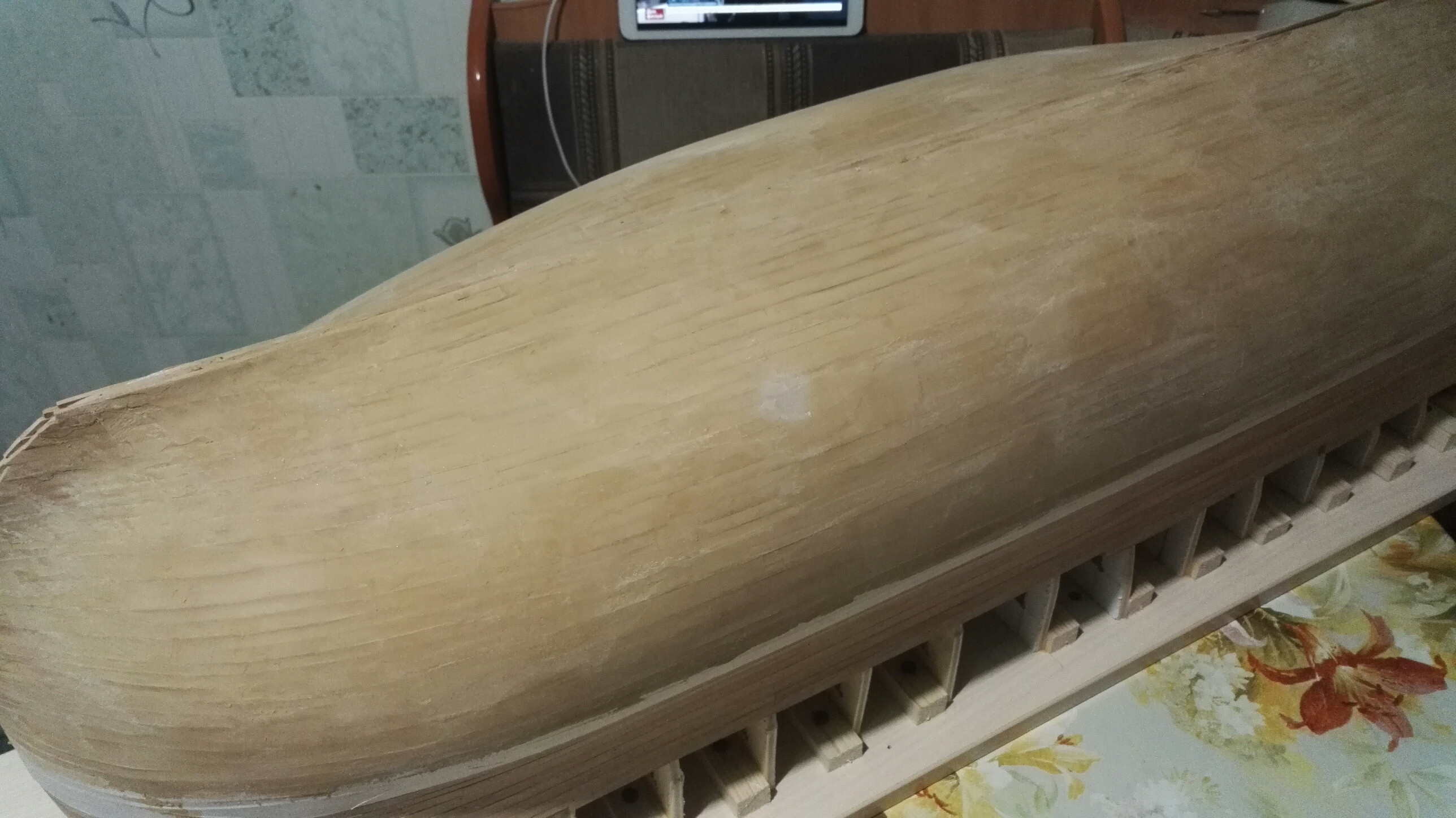

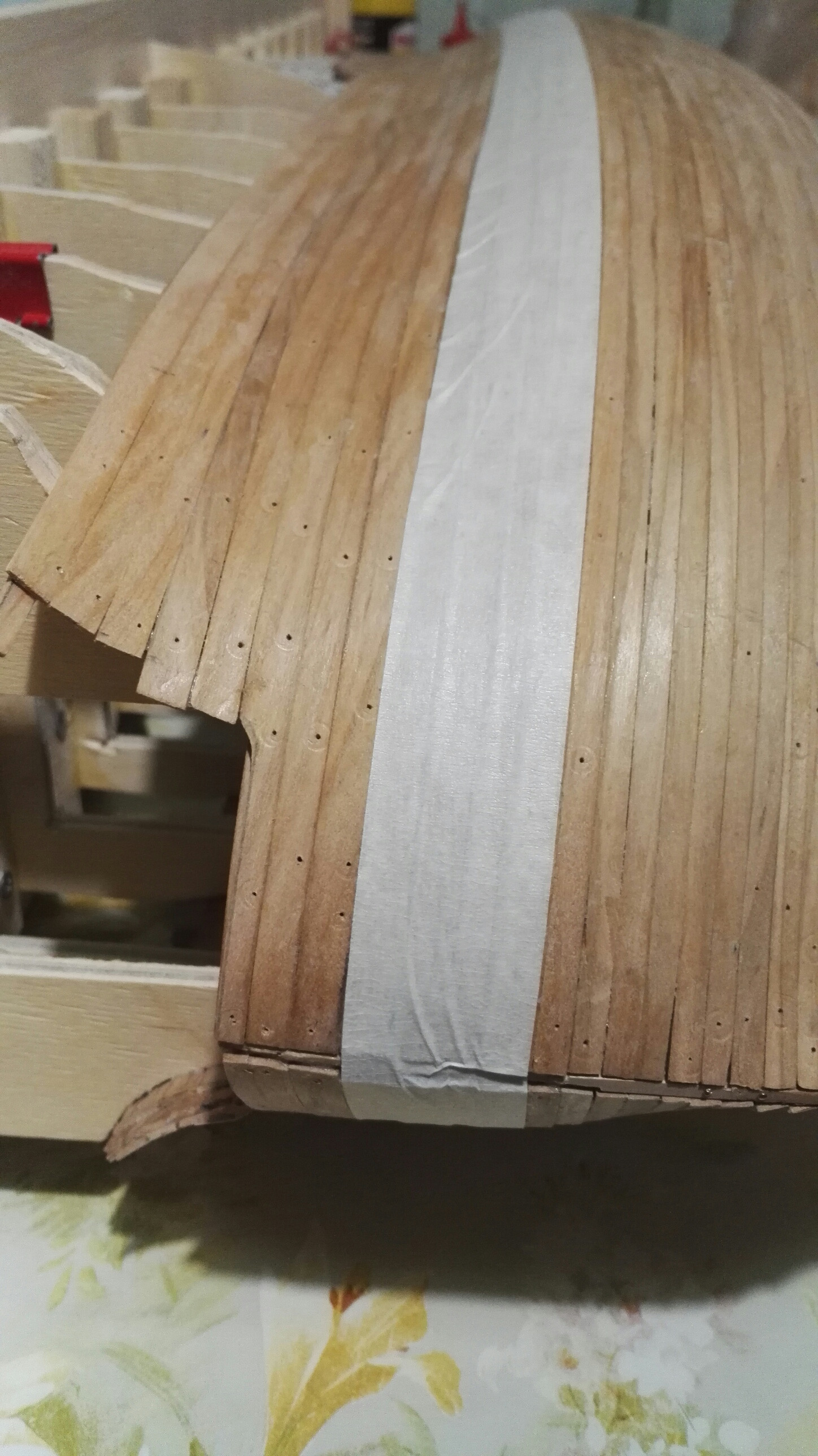

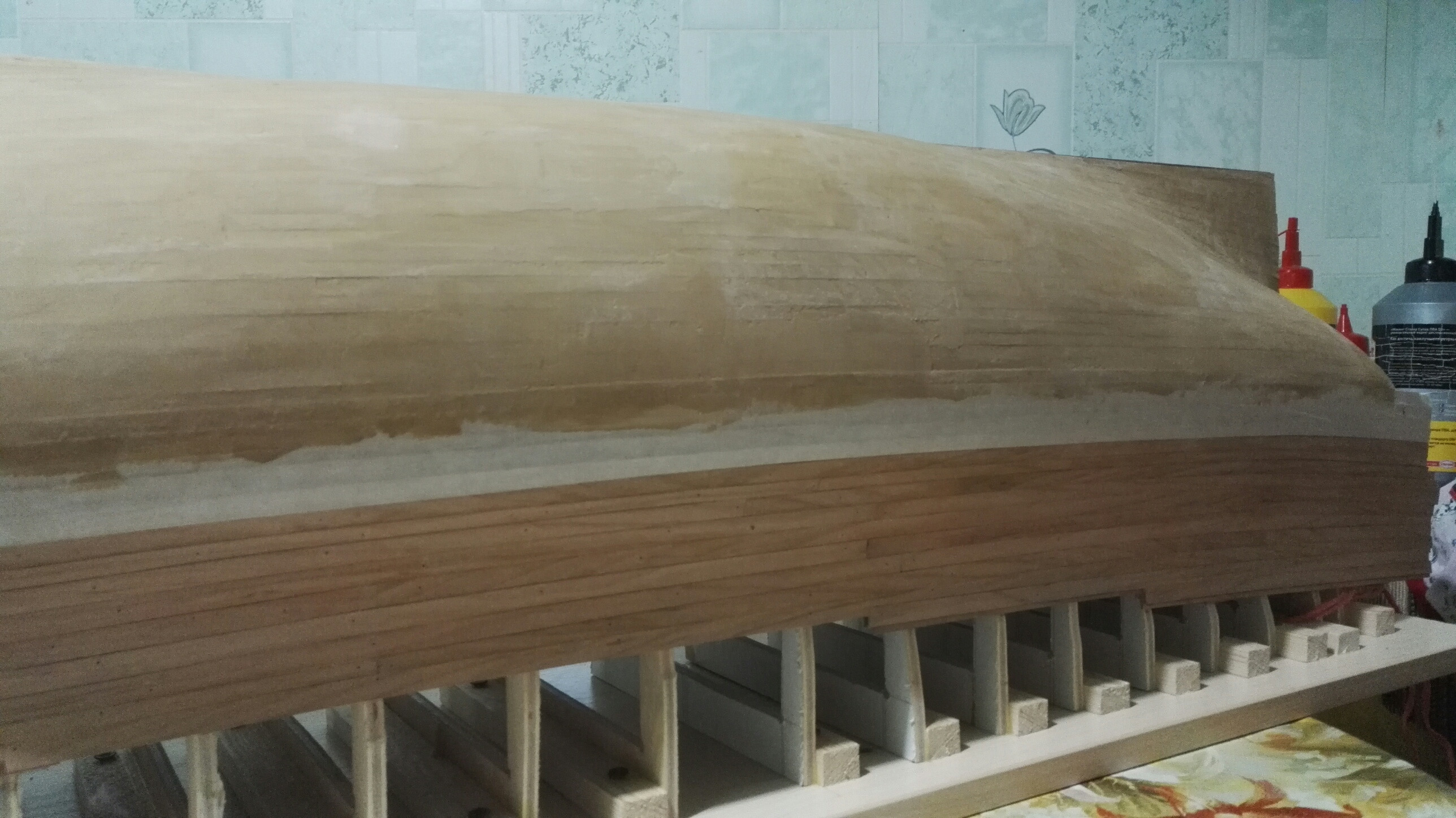

Однослойную и трехслойную части разделил малярным скотчем, прошпаклевал, сразу выявились пара впадин в носовой части :oops: ...

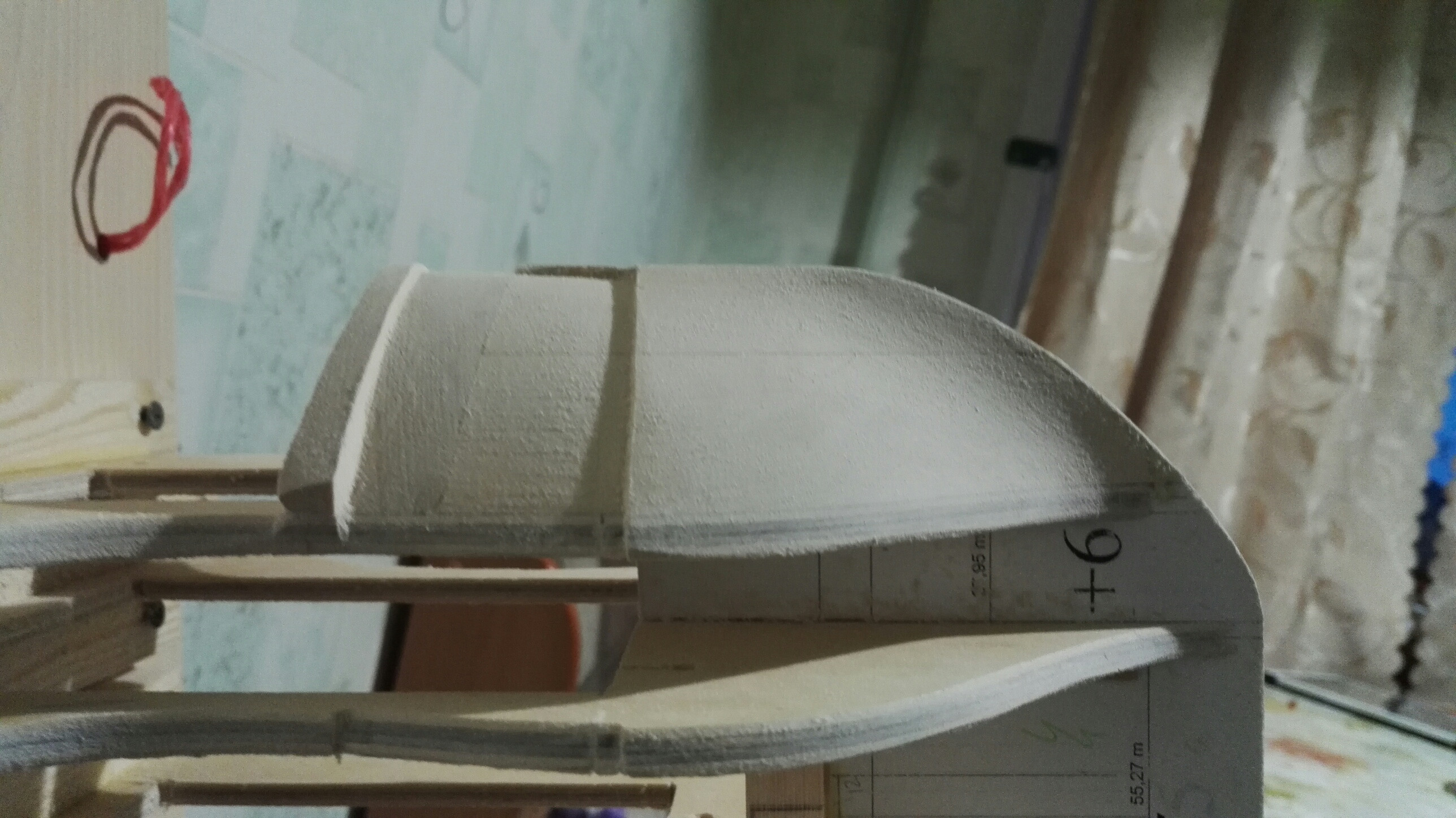

Надеюсь, что в период шлифовки устранятся.
черновая 14.jpg
черновая 15.jpg
черновая 16.jpg
черновая 17.jpg
черновая 18.jpg
Строю 74 - пушечник по чертежам Будрио. Масштаб 1:60
С уважением, Константин!
