Ладья из Усеберга

#1 Сообщение Гарик » Пн фев 22, 2016 2:41

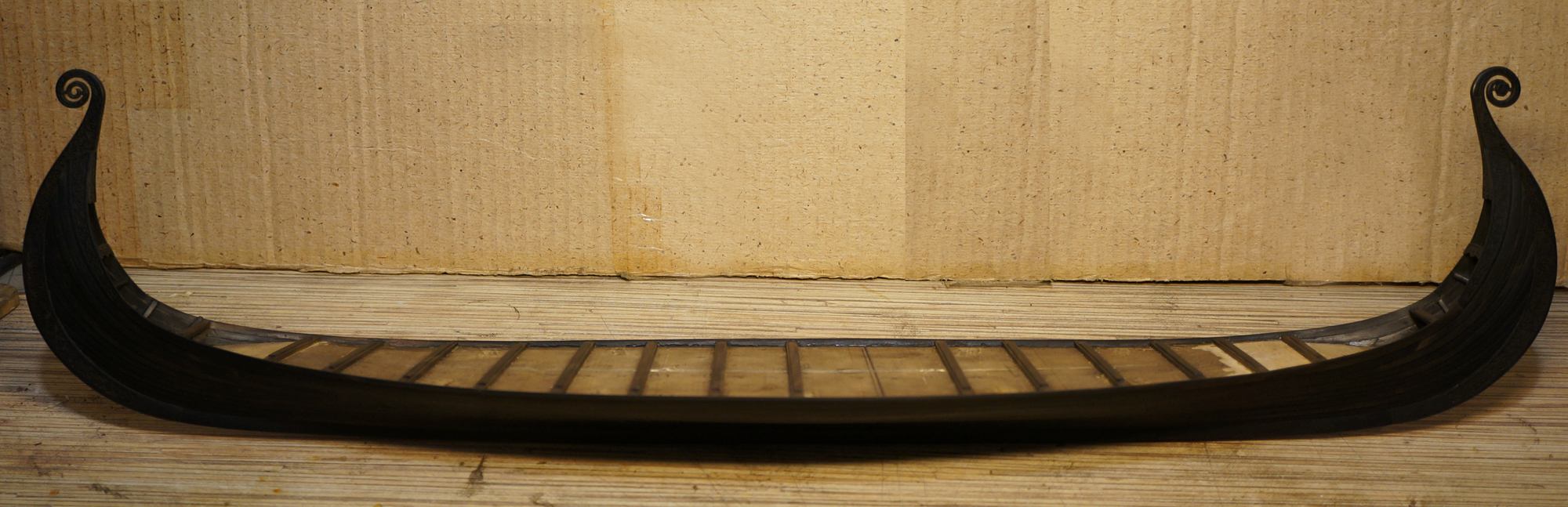

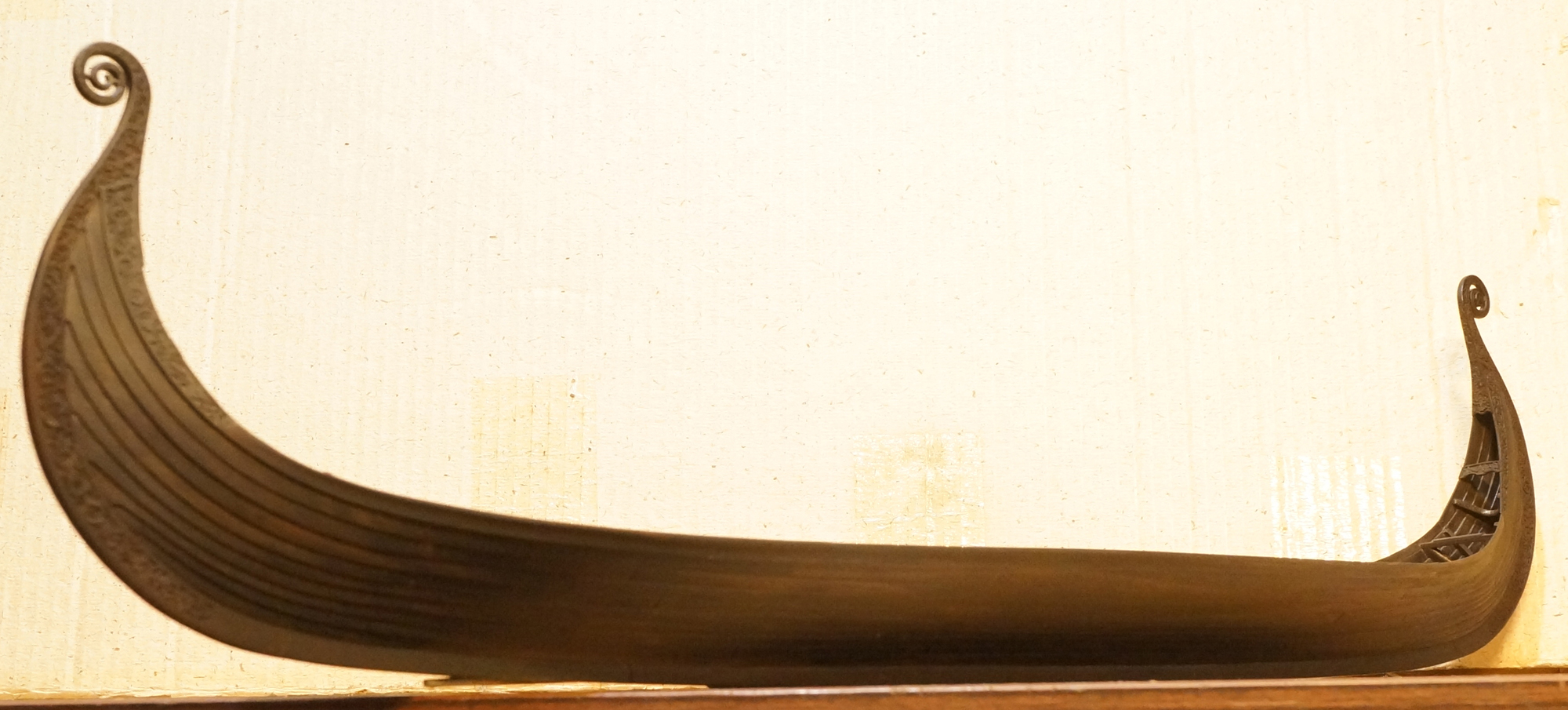

Коллеги, в этой теме хочу представить совместную работу с Сергеем Анисимовым - модель ладьи из Усеберга.
Модель в 36 масштабе, из дерева гренадилл.

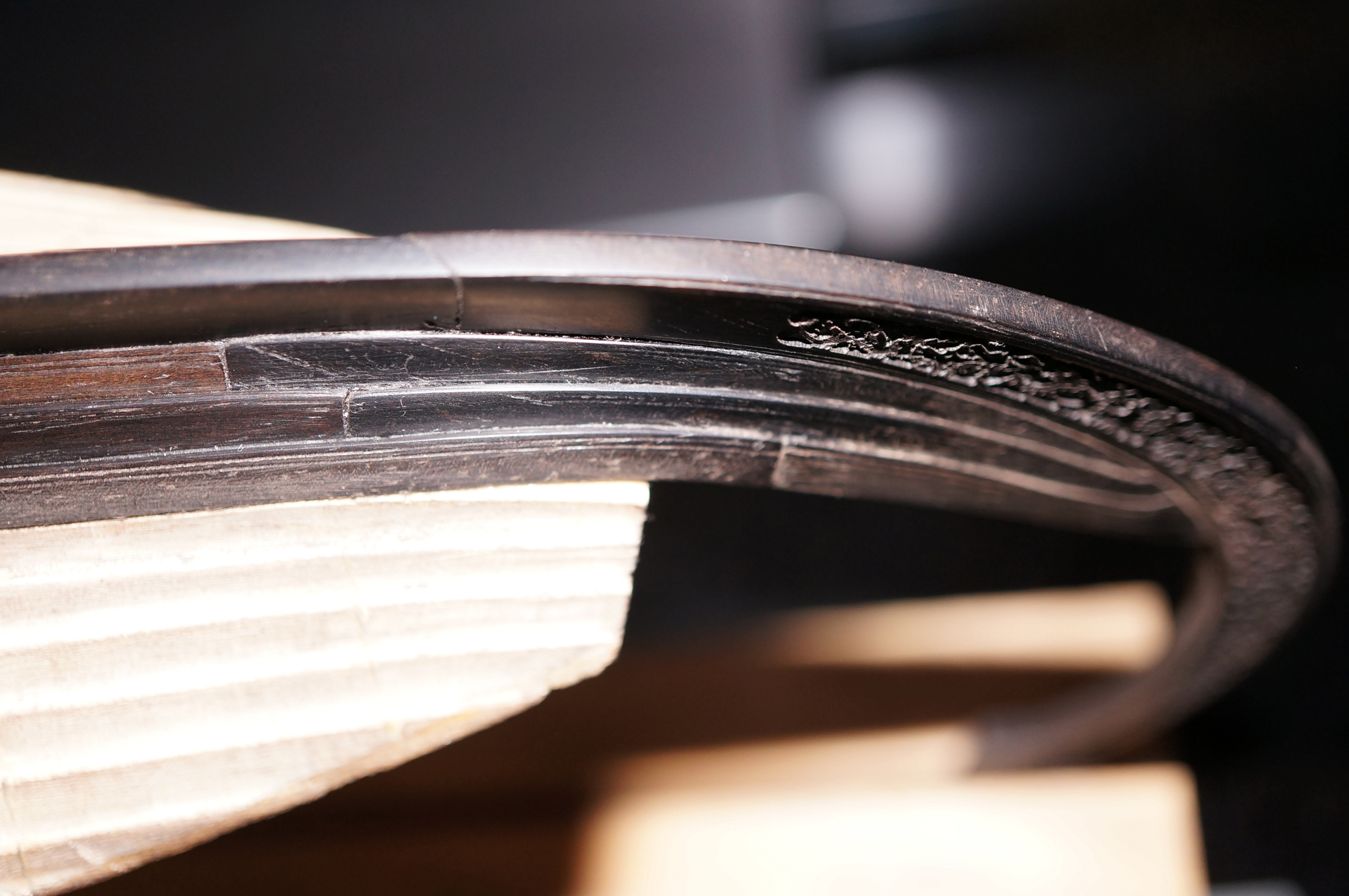

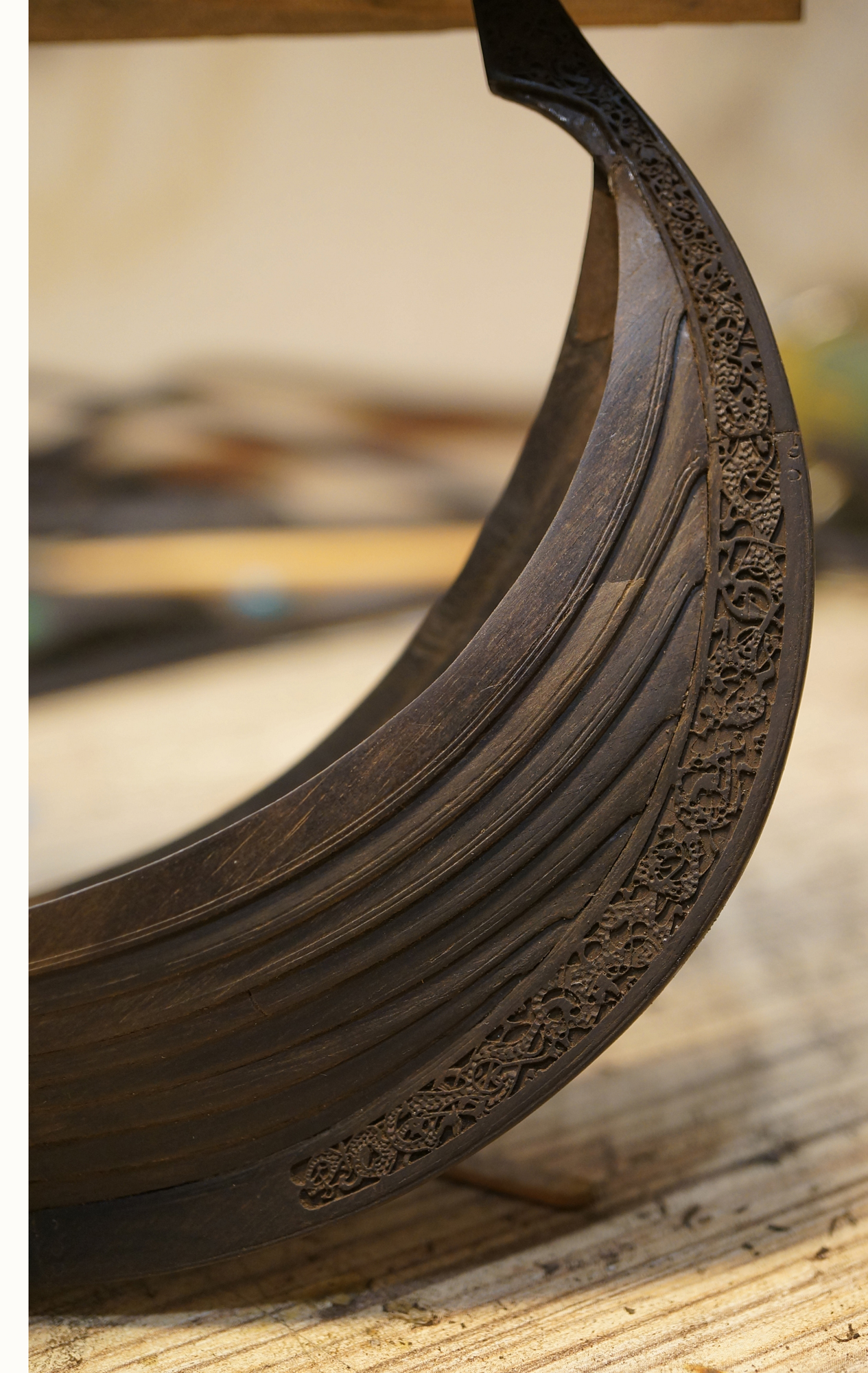

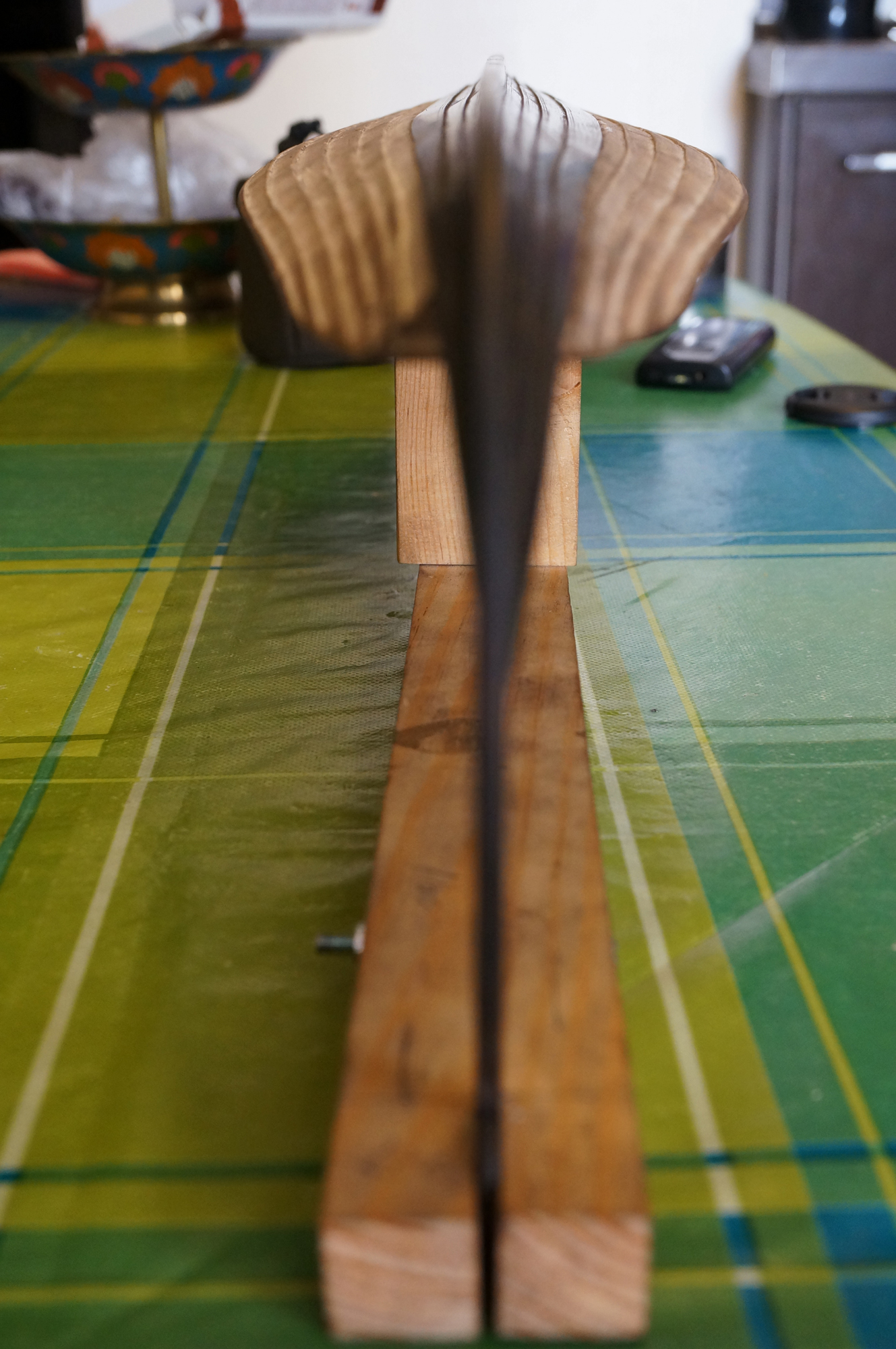

Сейчас модель обшита до 10-го пояса (уровень палубы), всего поясов будет 12. Резьбу делал Сергей Борисович на ЧПУ.
Вложения
Последний раз редактировалось Гарик Пн фев 22, 2016 2:55, всего редактировалось 1 раз.
Текущий проект: Санта Мария
Предыдущие: viewtopic.php?f=45&t=72072
Гондола на воде

Аватара пользователя
Гарик
родоначальник
родоначальник
Сообщения: 637
Зарегистрирован: Ср апр 08, 2009 0:30
Откуда: Москва
Благодарил (а): 13 раз
Поблагодарили: 35 раз

Re: Ладья из Усеберга

#2 Сообщение Гарик » Пн фев 22, 2016 2:55

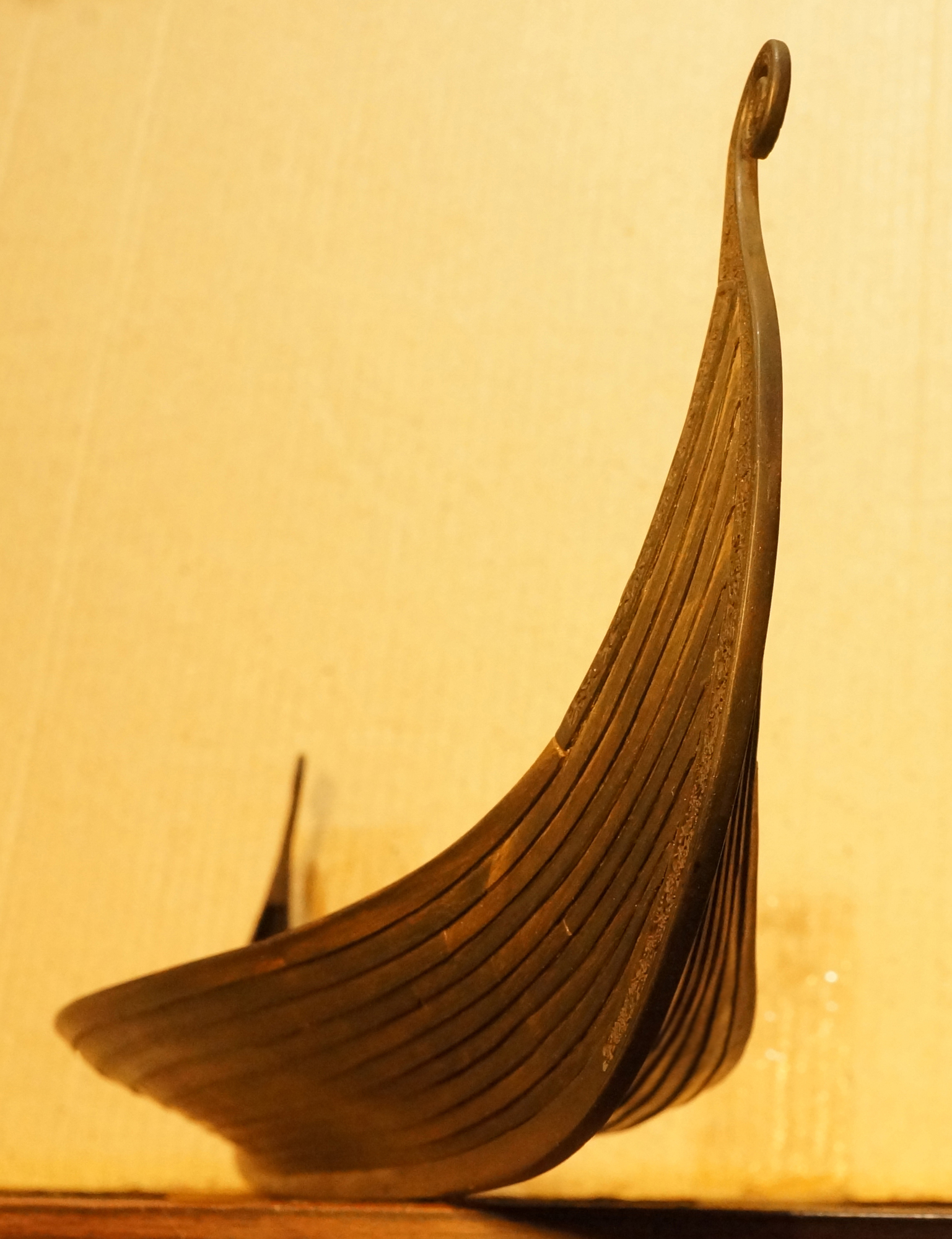

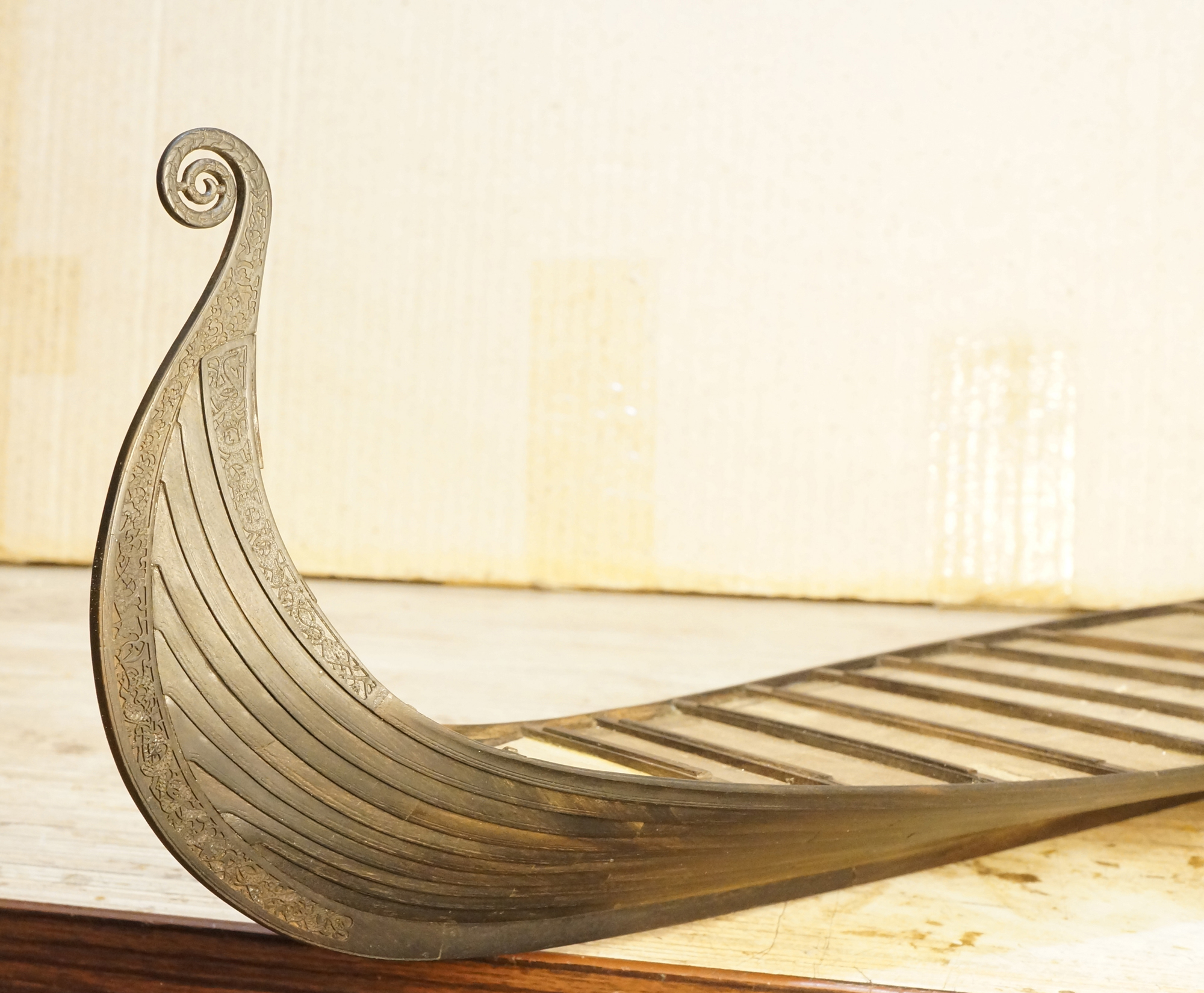

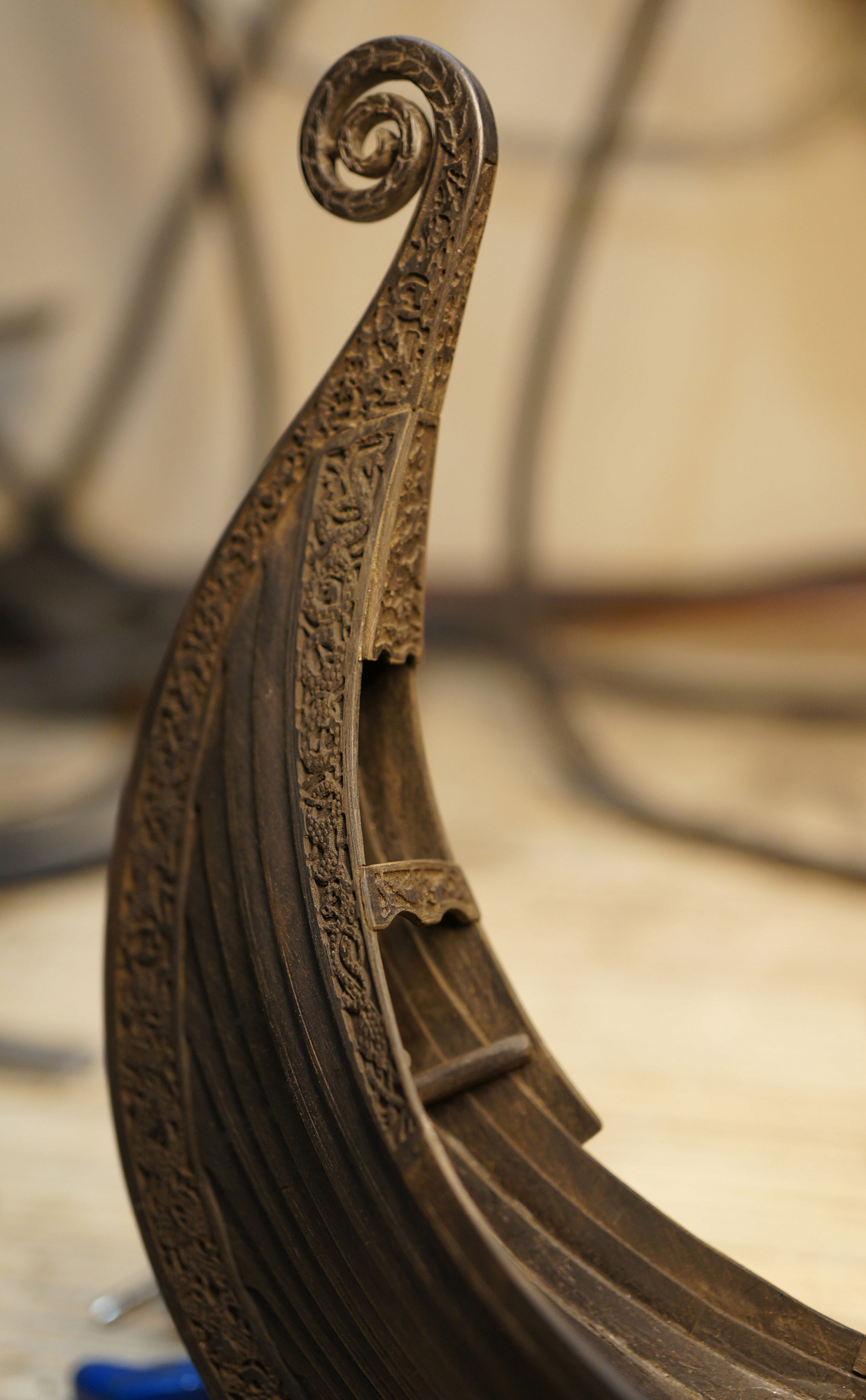

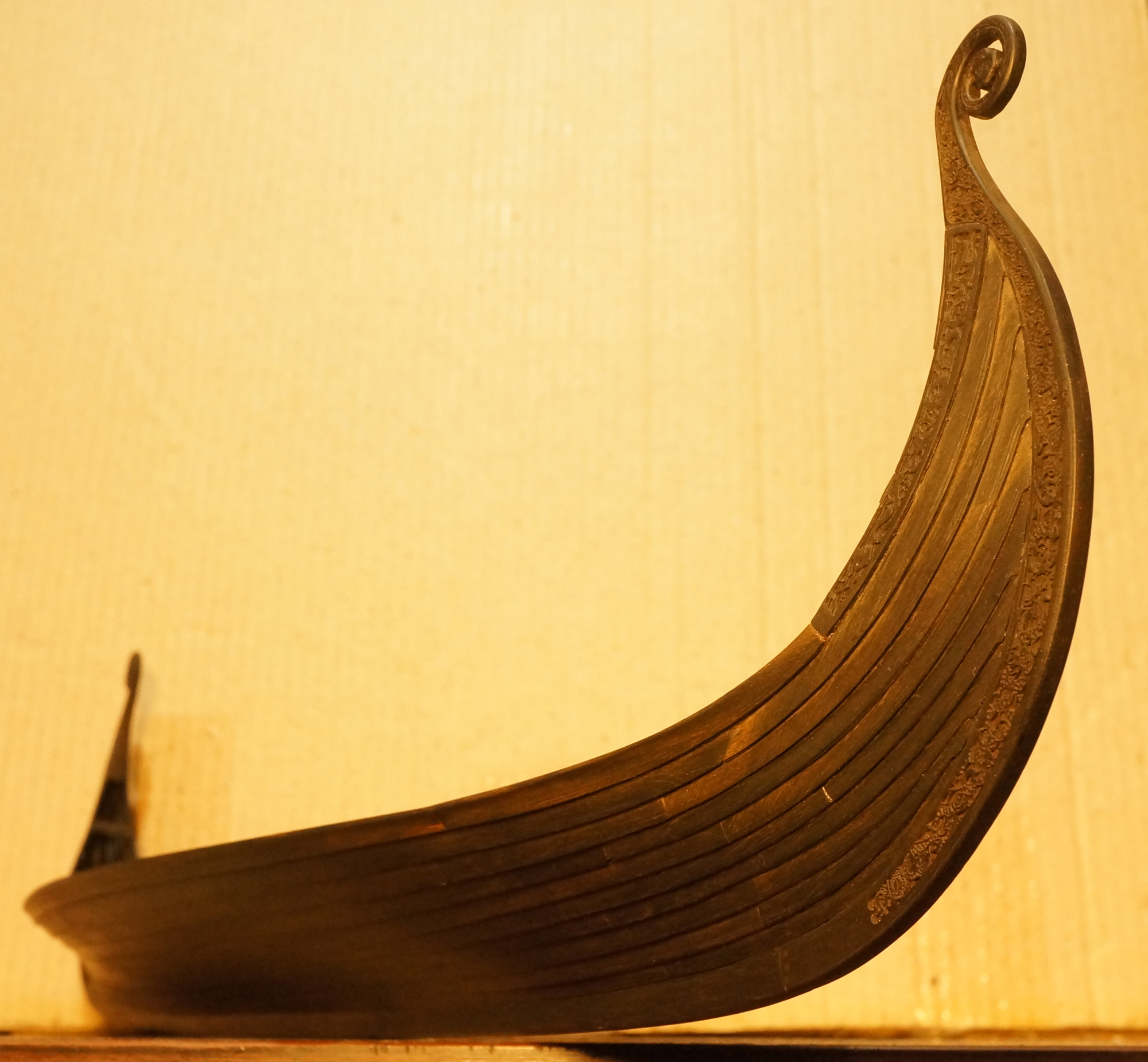

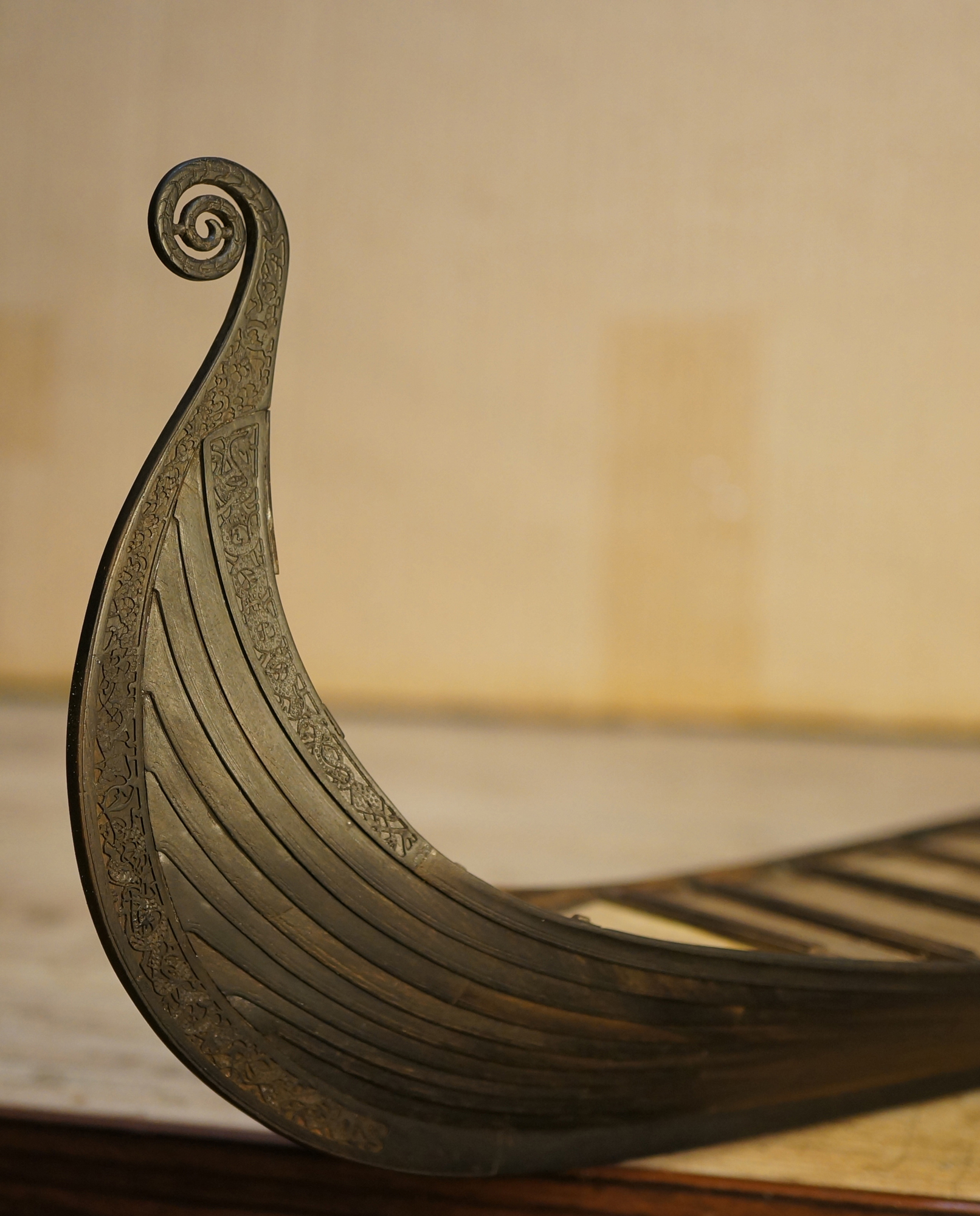

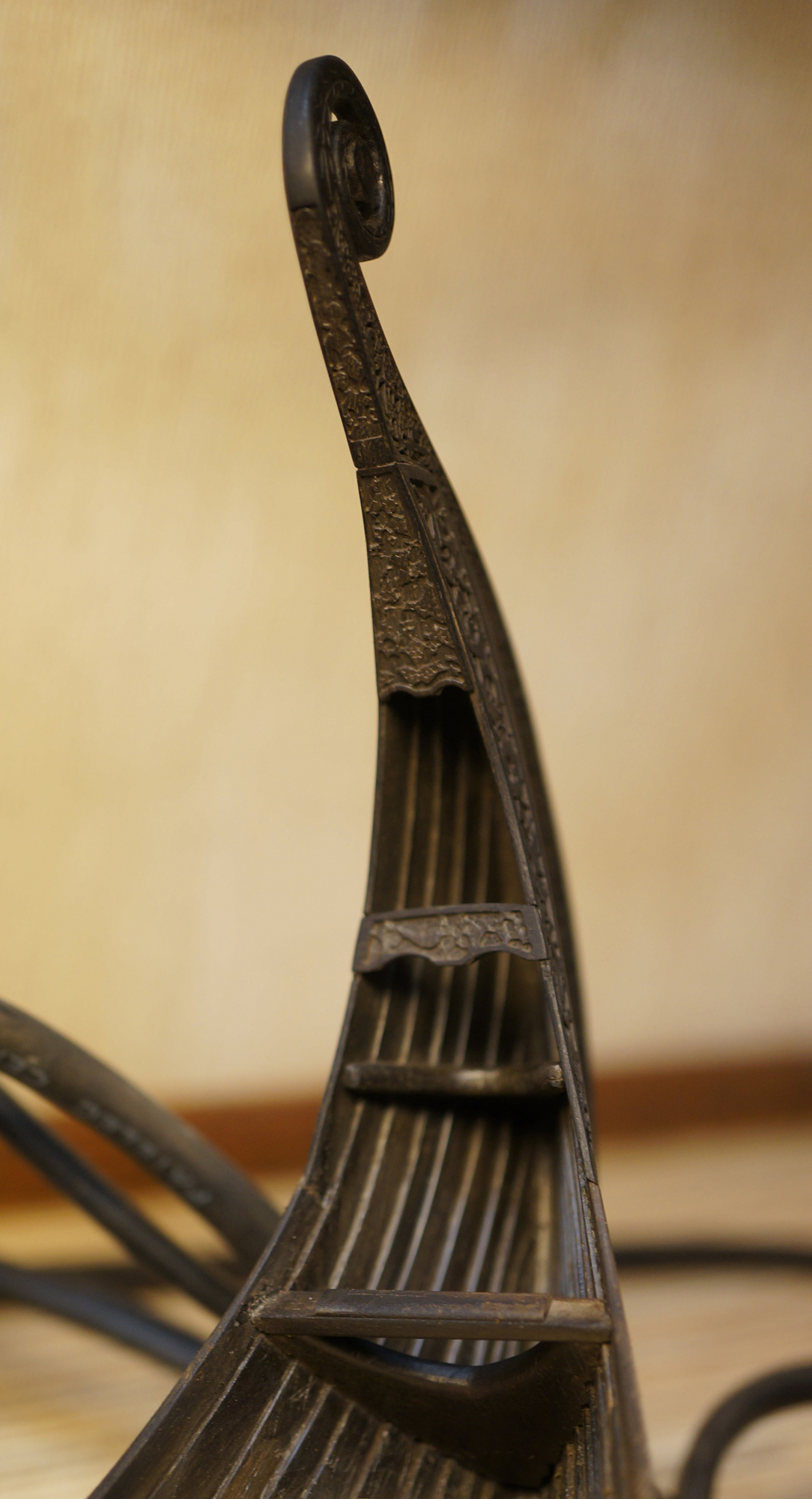

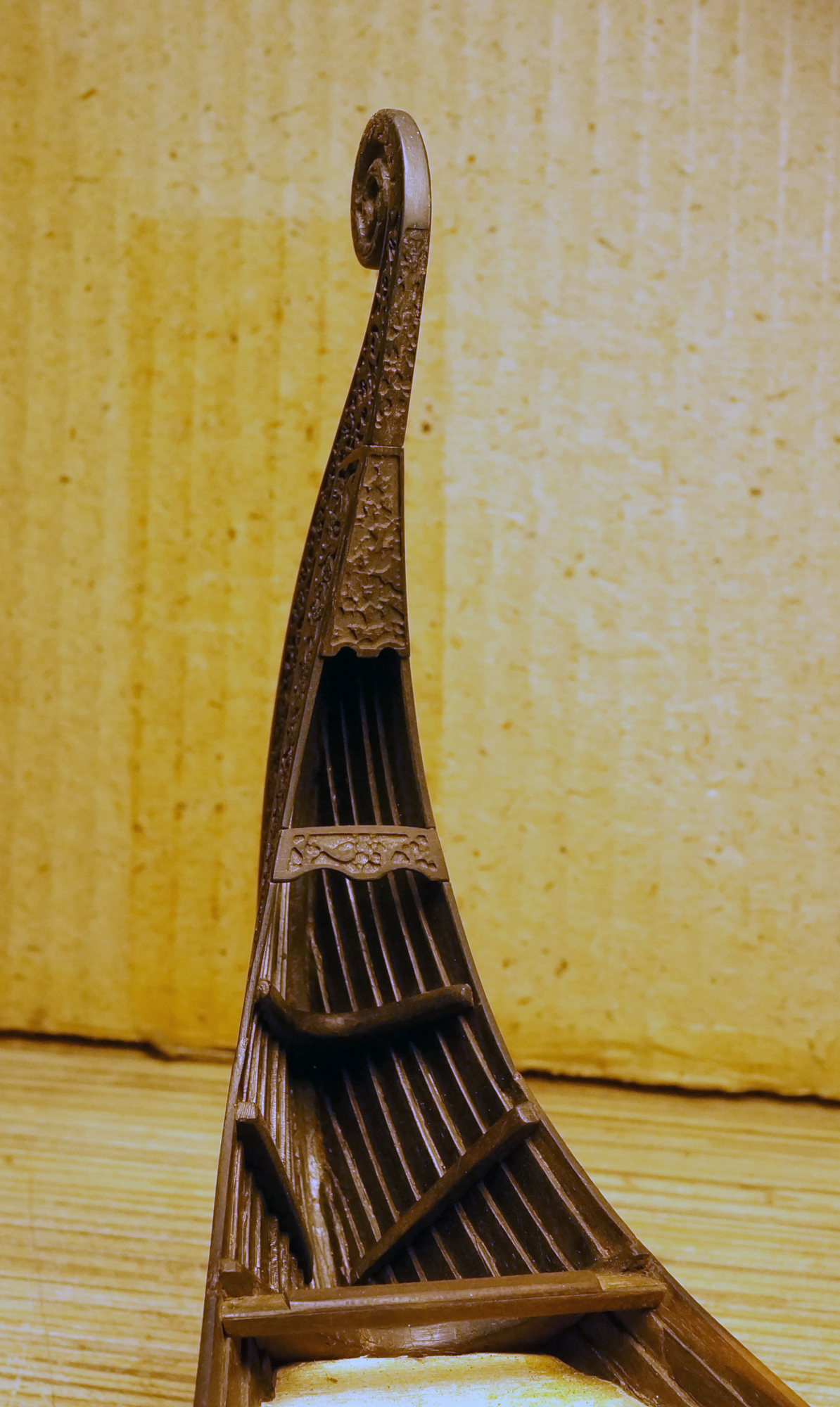

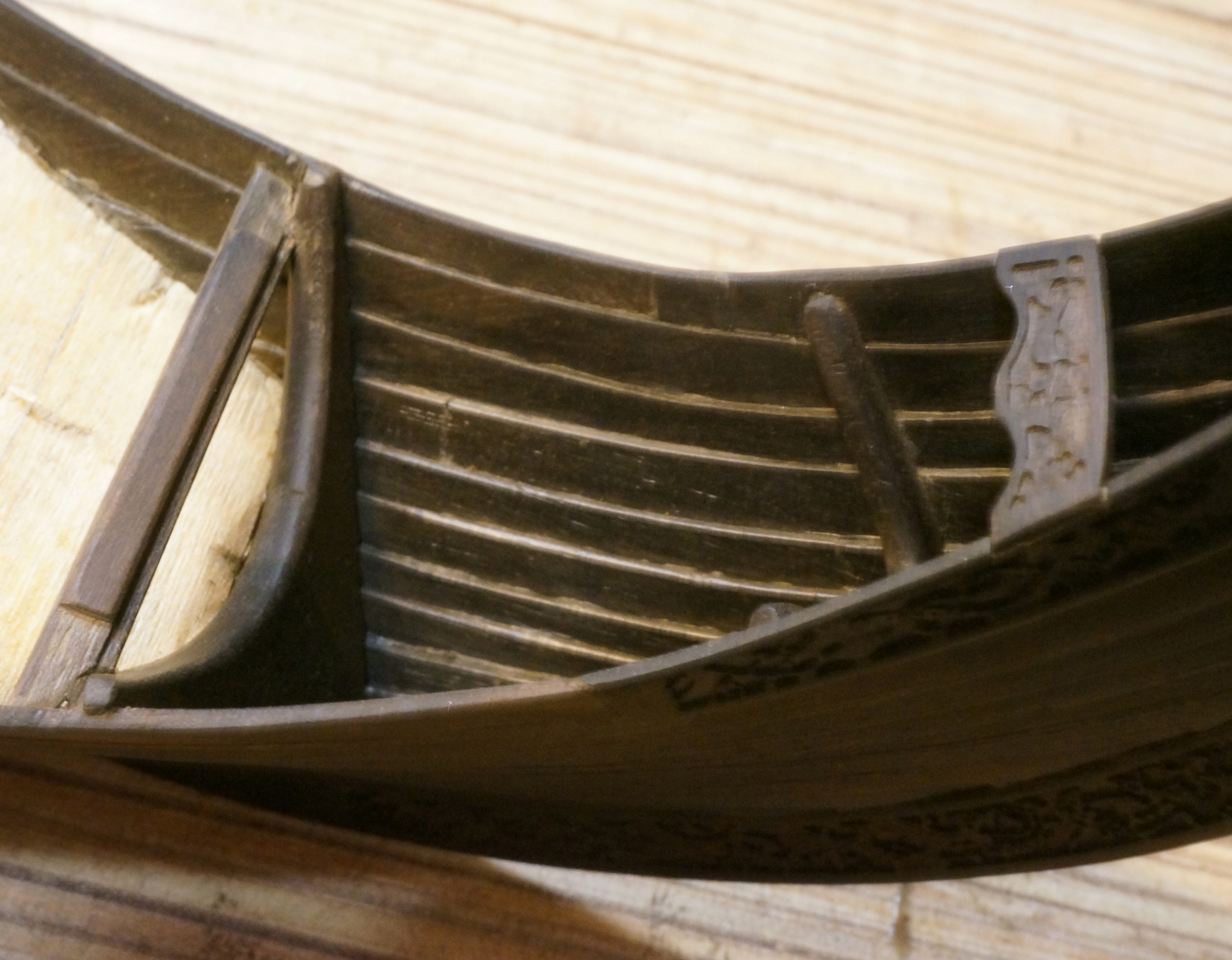

Виды на корму и нос с разных ракурсов.
Вложения
Текущий проект: Санта Мария
Предыдущие: viewtopic.php?f=45&t=72072
Гондола на воде

KORTES1
Сообщения: 652
Зарегистрирован: Пт июл 27, 2007 17:36
Откуда: Кузнецовск
Благодарил (а): 50 раз
Поблагодарили: 88 раз

Re: Ладья из Усеберга

#3 Сообщение KORTES1 » Пн фев 22, 2016 3:19

Впечатляет!!!
Клинкерная обшивка, да еще такой сложной формы, это высший пилотаж. Сильно.
С уважением.

Дерево очень красивого оттенка. Это натуральный цвет?
С уважением.

Аватара пользователя
Михаил Смирнов
Сообщения: 3281
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 38 раз
Поблагодарили: 212 раз

Re: Ладья из Усеберга

#4 Сообщение Михаил Смирнов » Пн фев 22, 2016 11:16

Гарик, одно слово, Мастер!
Сергей Борисович, снимаю шляпу.
С начало голова, затем руки.

Аватара пользователя
Гарик
родоначальник
родоначальник
Сообщения: 637
Зарегистрирован: Ср апр 08, 2009 0:30
Откуда: Москва
Благодарил (а): 13 раз
Поблагодарили: 35 раз

Re: Ладья из Усеберга

#5 Сообщение Гарик » Пн фев 22, 2016 11:27

KORTES1 писал(а): Клинкерная обшивка, да еще такой сложной формы....
Клинкер в районе носа и кормы переделывал три раза...
KORTES1 писал(а): Дерево очень красивого оттенка. Это натуральный цвет?
Да, цвет натуральный. На фотографиях немножко отличаются оттенки , но это из за разного освещения.
Текущий проект: Санта Мария
Предыдущие: viewtopic.php?f=45&t=72072
Гондола на воде

Аватара пользователя
Гарик
родоначальник
родоначальник
Сообщения: 637
Зарегистрирован: Ср апр 08, 2009 0:30
Откуда: Москва
Благодарил (а): 13 раз
Поблагодарили: 35 раз

Re: Ладья из Усеберга

#6 Сообщение Гарик » Пн фев 22, 2016 11:49

Михаил Смирнов писал(а):Гарик, одно слово, Мастер!
Сергей Борисович, снимаю шляпу.
Спасибо, Михаил!

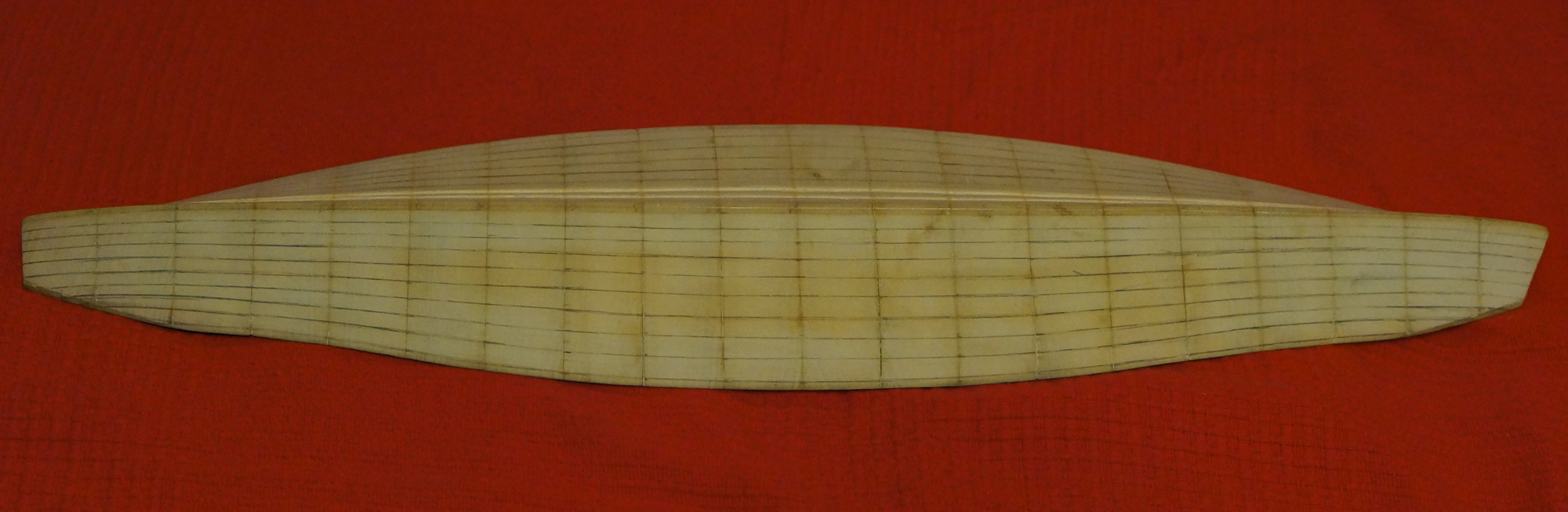

К стати, идею обшить клинкер по болвану взял из Вашей темы "Люгер Курьер".

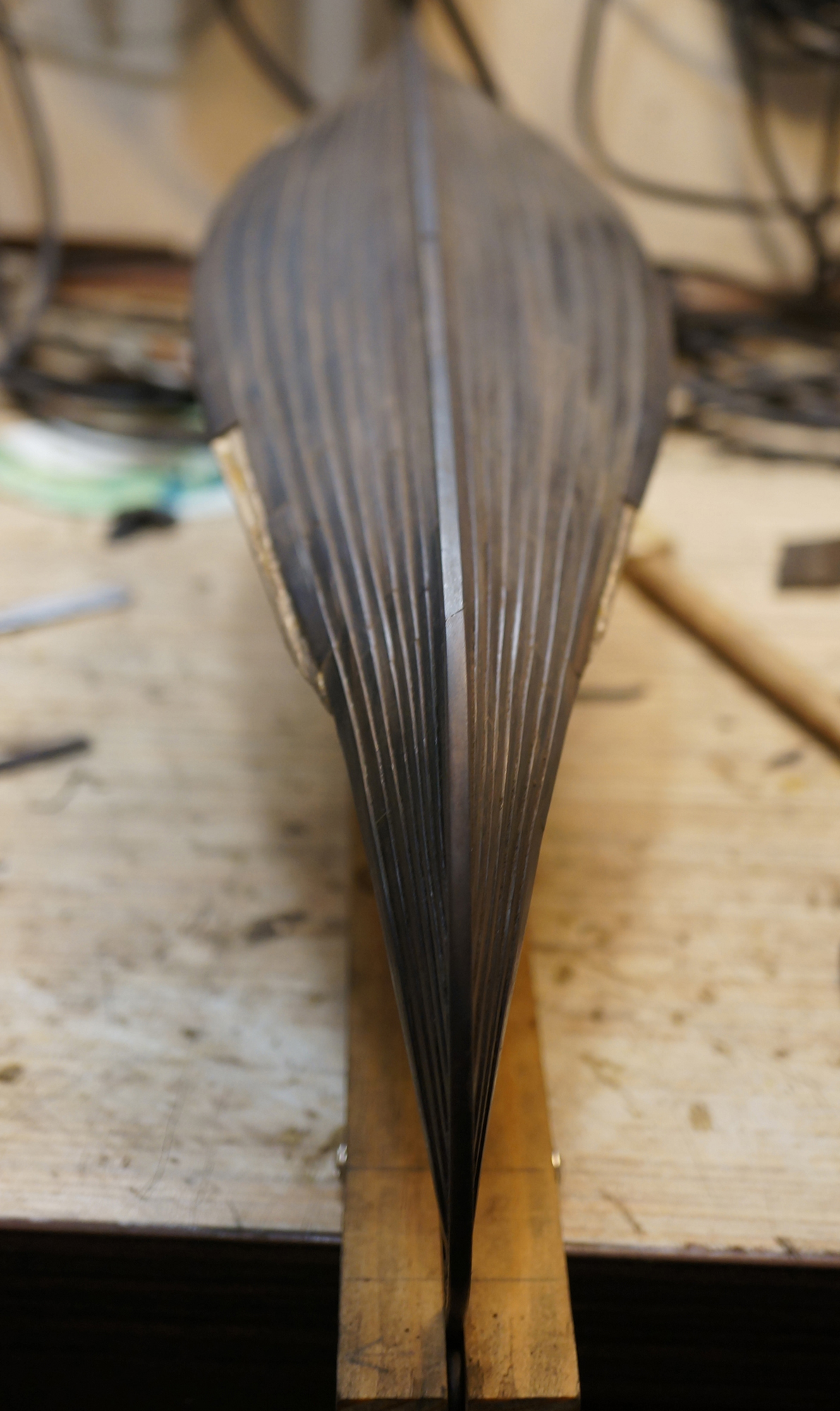

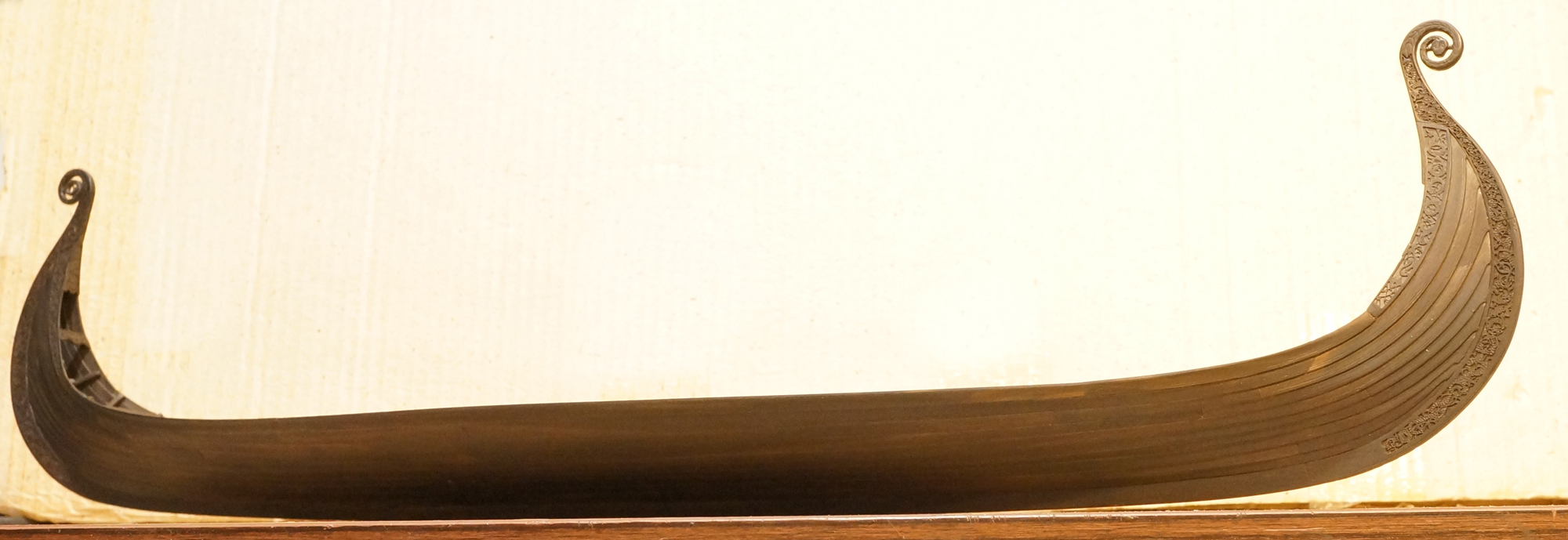

Вложения
Текущий проект: Санта Мария
Предыдущие: viewtopic.php?f=45&t=72072
Гондола на воде

Аватара пользователя
Михаил Смирнов
Сообщения: 3281
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 38 раз
Поблагодарили: 212 раз

Re: Ладья из Усеберга

#7 Сообщение Михаил Смирнов » Пн фев 22, 2016 12:06

Гарик писал(а):К стати, идею обшить клинкер по болвану взял из Вашей темы "Люгер Курьер".
Гарик, я в свою очередь подсмотрел его у Михаила Пермякова, когда он строил ладью из Гокштада. Очень удобный способ.
С начало голова, затем руки.

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2597
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Ладья из Усеберга

#8 Сообщение Dmitry Shevelev » Пн фев 22, 2016 17:50

Гарик привет! Классная модель!
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Гарик
родоначальник
родоначальник
Сообщения: 637
Зарегистрирован: Ср апр 08, 2009 0:30
Откуда: Москва
Благодарил (а): 13 раз
Поблагодарили: 35 раз

Re: Ладья из Усеберга

#9 Сообщение Гарик » Пн фев 22, 2016 19:40

ВТЧ писал(а):Ты что думаешь по этому вопросу?
Володя, привет.
Я думаю, что данные детали не могут оцениваться как промышленные, потому что промышленное изготовление подразумевает тиражирование на продажу. Резьба выполнена по собственным чертежам и 3D модели Сергея Борисовича в единственном экземпляре.
Dmitry Shevelev писал(а):ЧПУ это не более чем инструмент продвинутый. Без головы и рук не работает. Гарик мог и не говорить про ЧПУ. Поди докажи что не сам сделал! Просто надо писать двух авторов.
Тут я согласен с Димой. Надо писать двух авторов. Володя, тут надо четко определиться с тем, что ты написал выше:
"Коллективные работы не допускаются" и "детали изготовленные другими лицами не оцениваются". Это немножко разные понятия.
ВТЧ писал(а):то судить по сути кроме клинкера нечего. Работа - супер, но объема нет.
Модель еще не закончена, я показал фото после завершения очередного этапа. Будут еще два пояса обшивки, весла, щиты, сундучки, парус, такелаж, руль, якорь и.т.д. Что из этого успею делать до крокуса-пока не знаю.

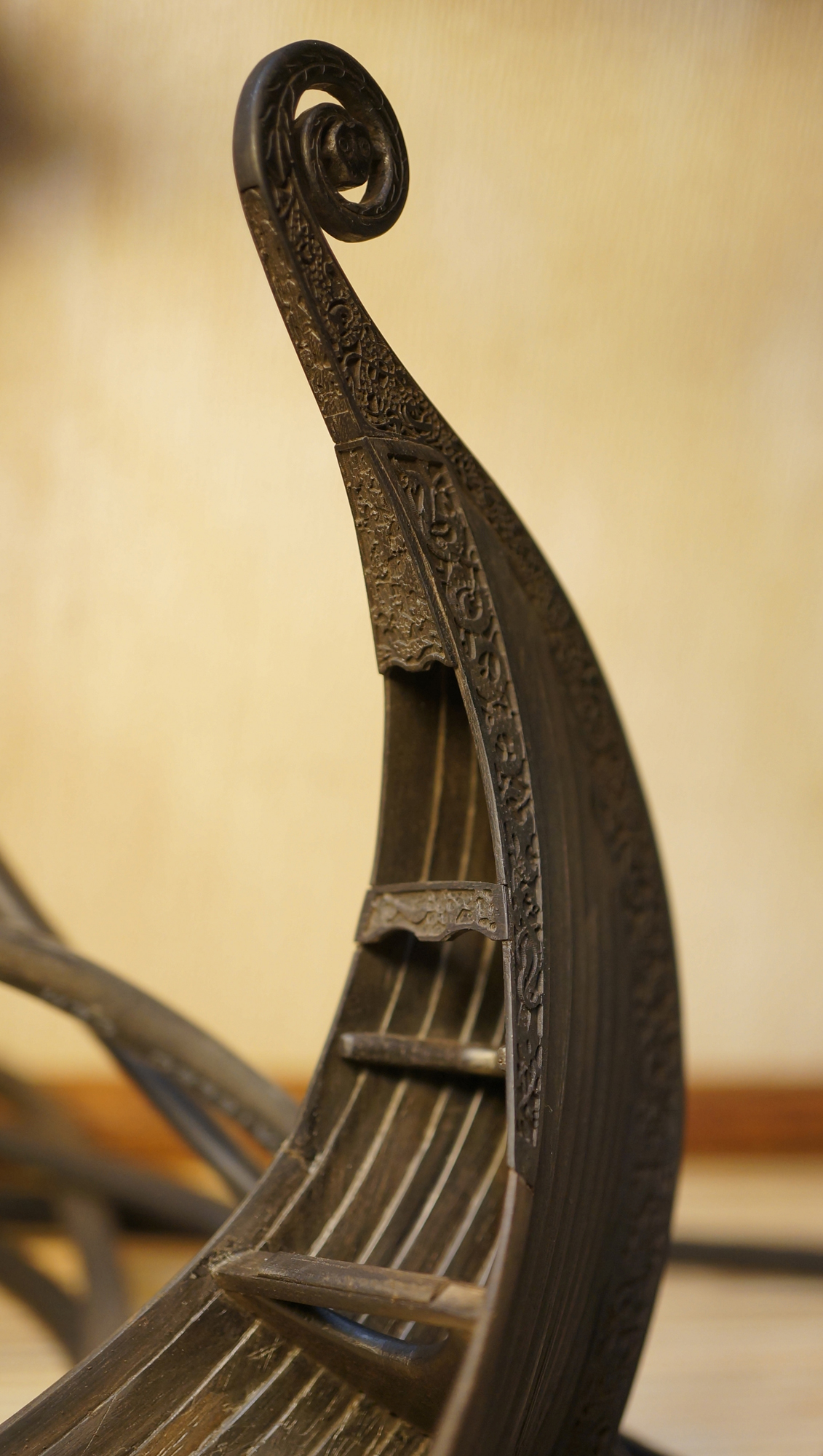

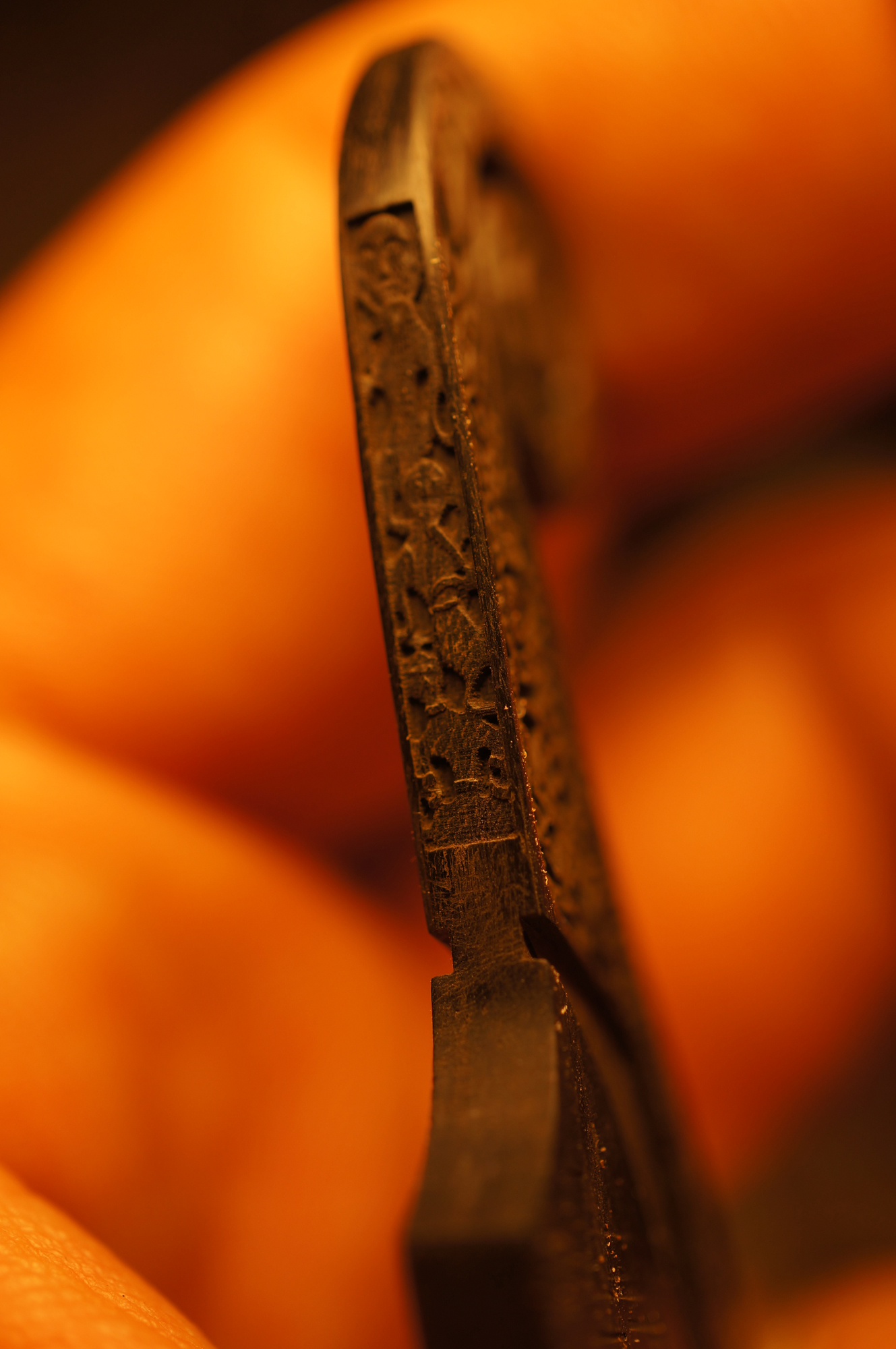

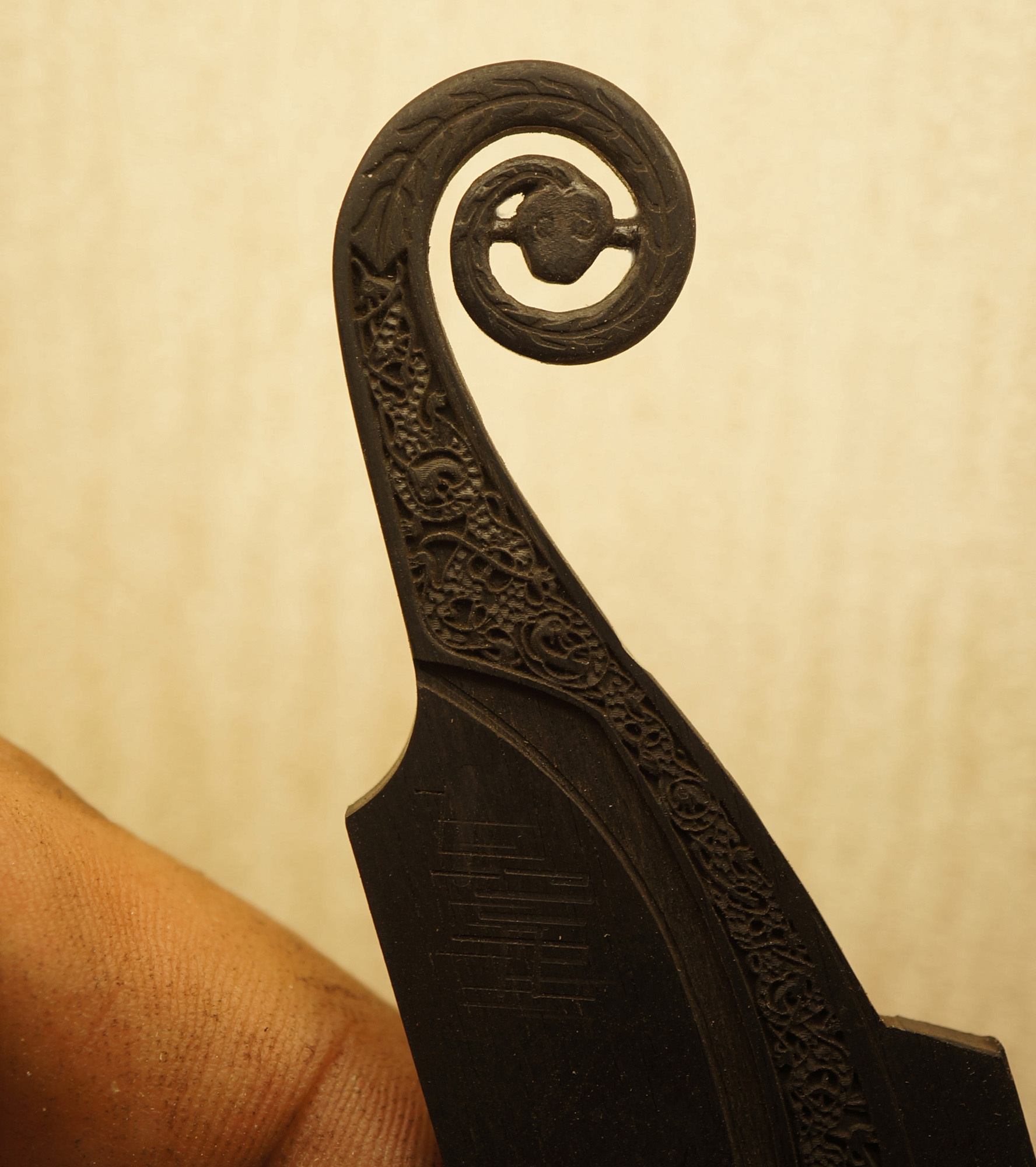

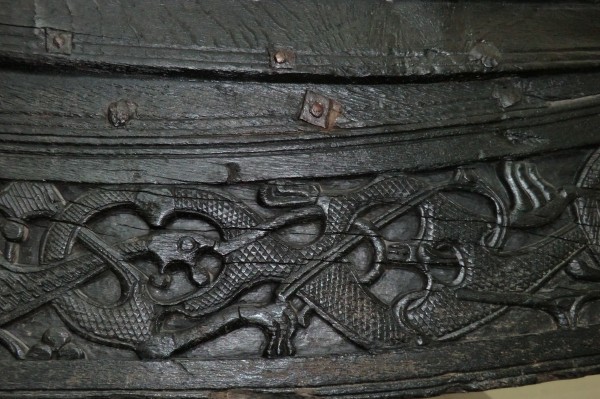

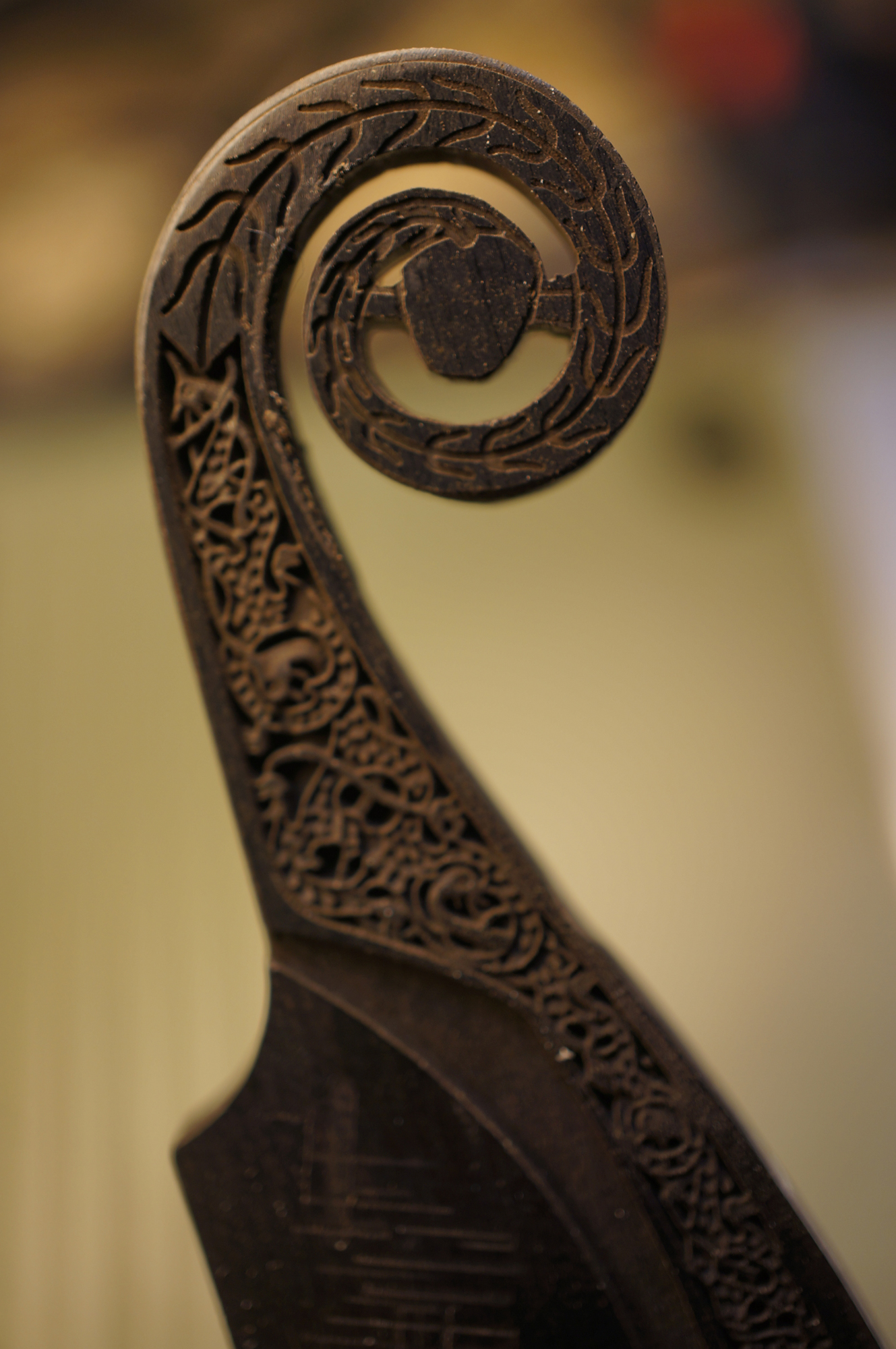

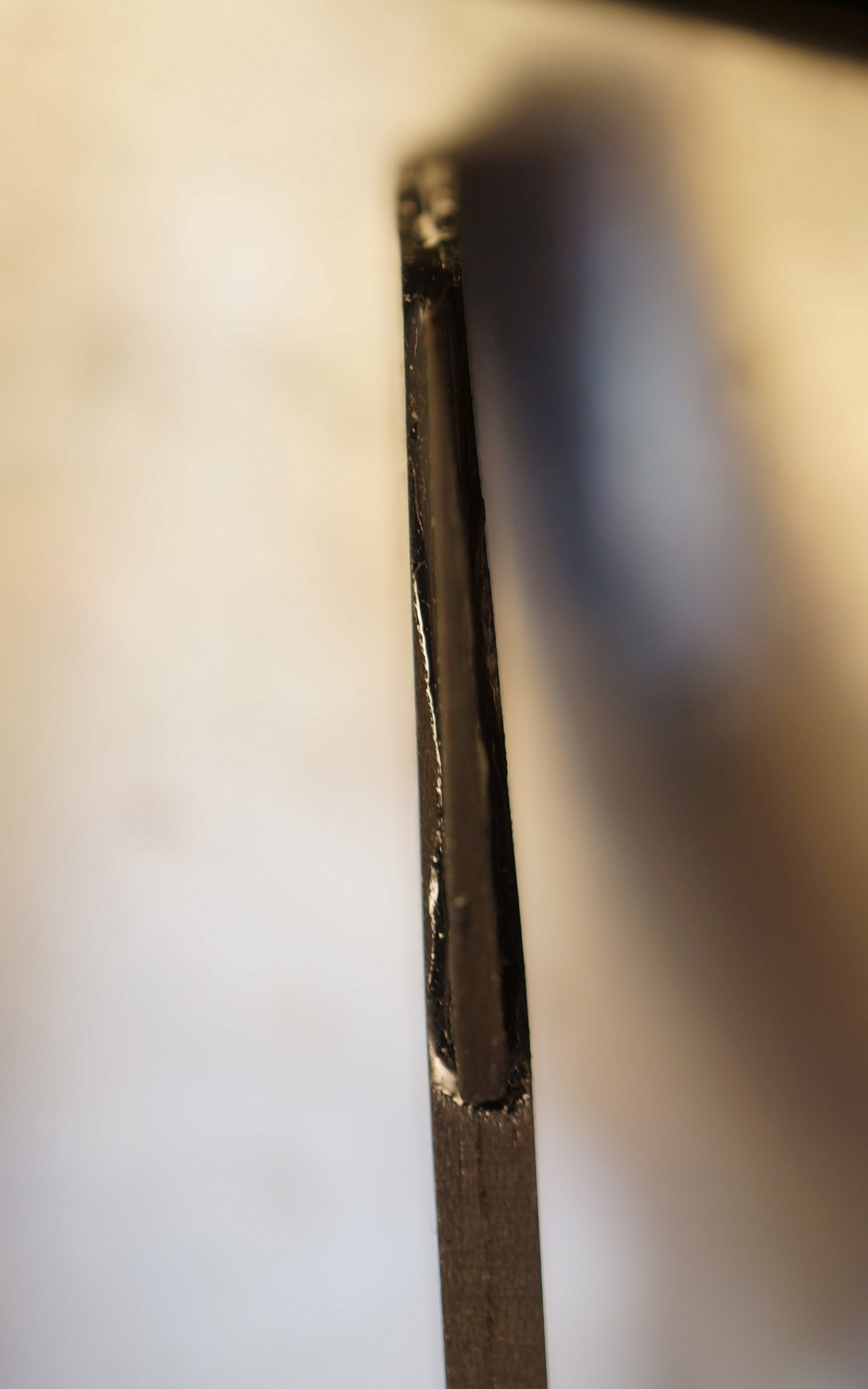

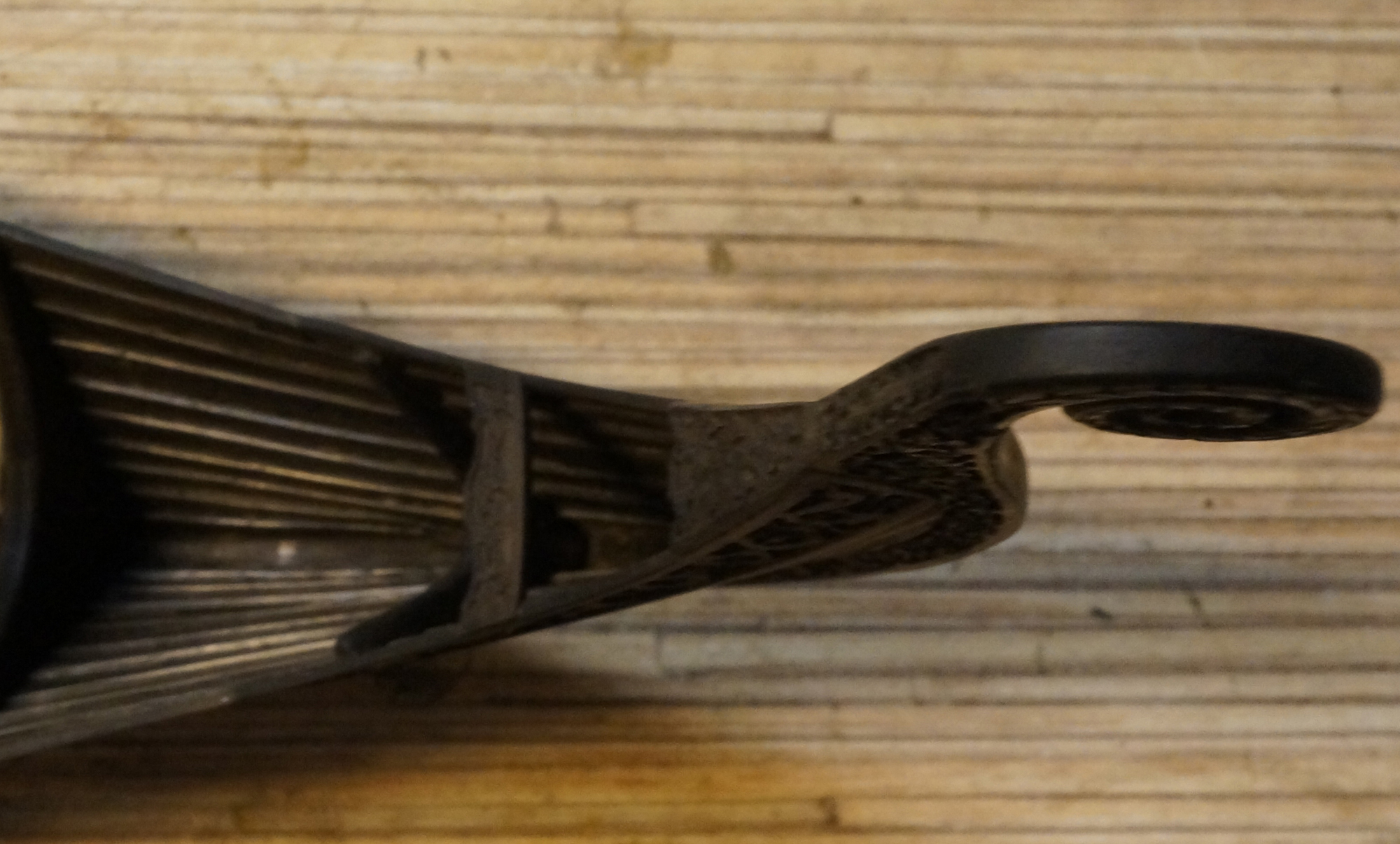

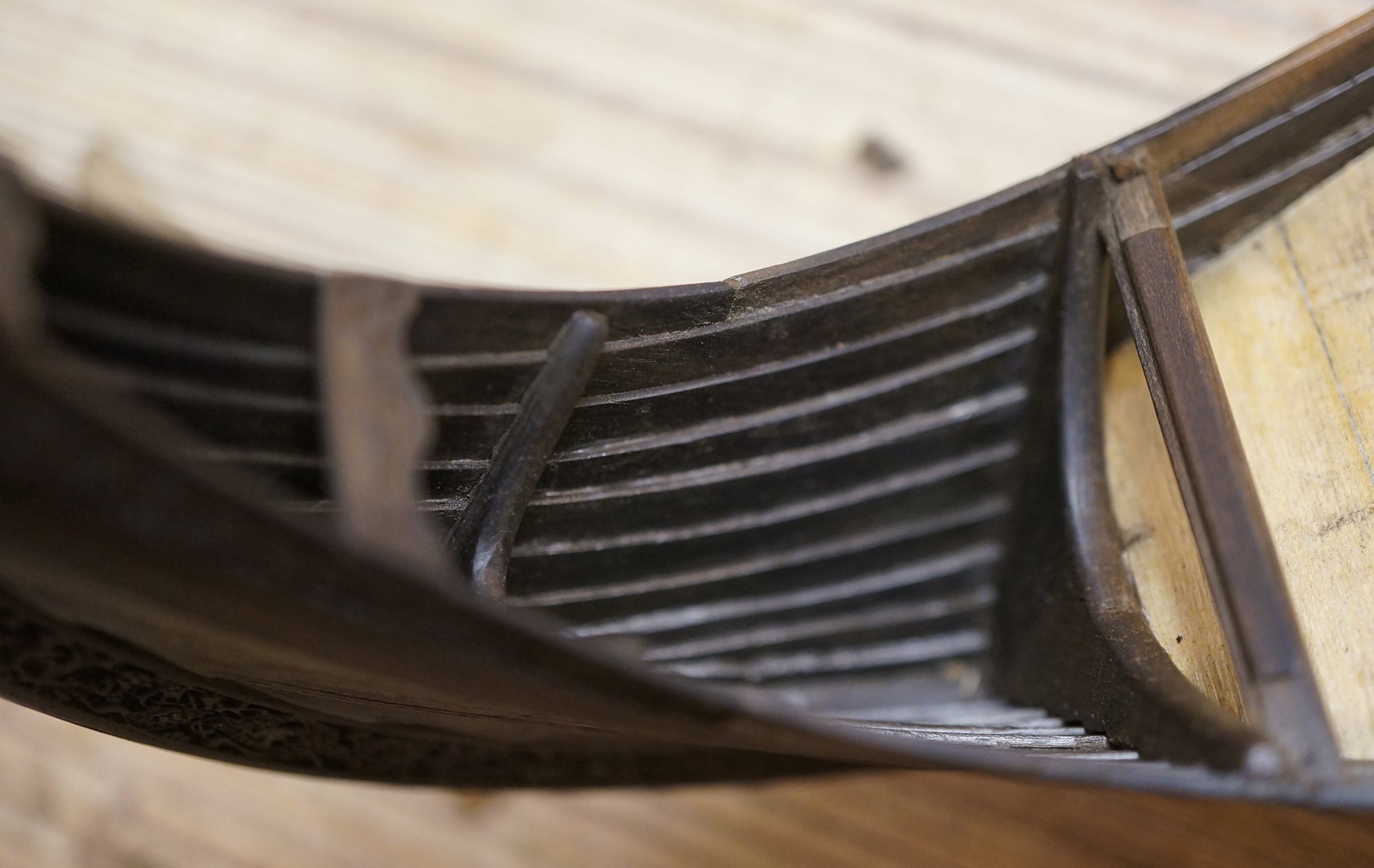

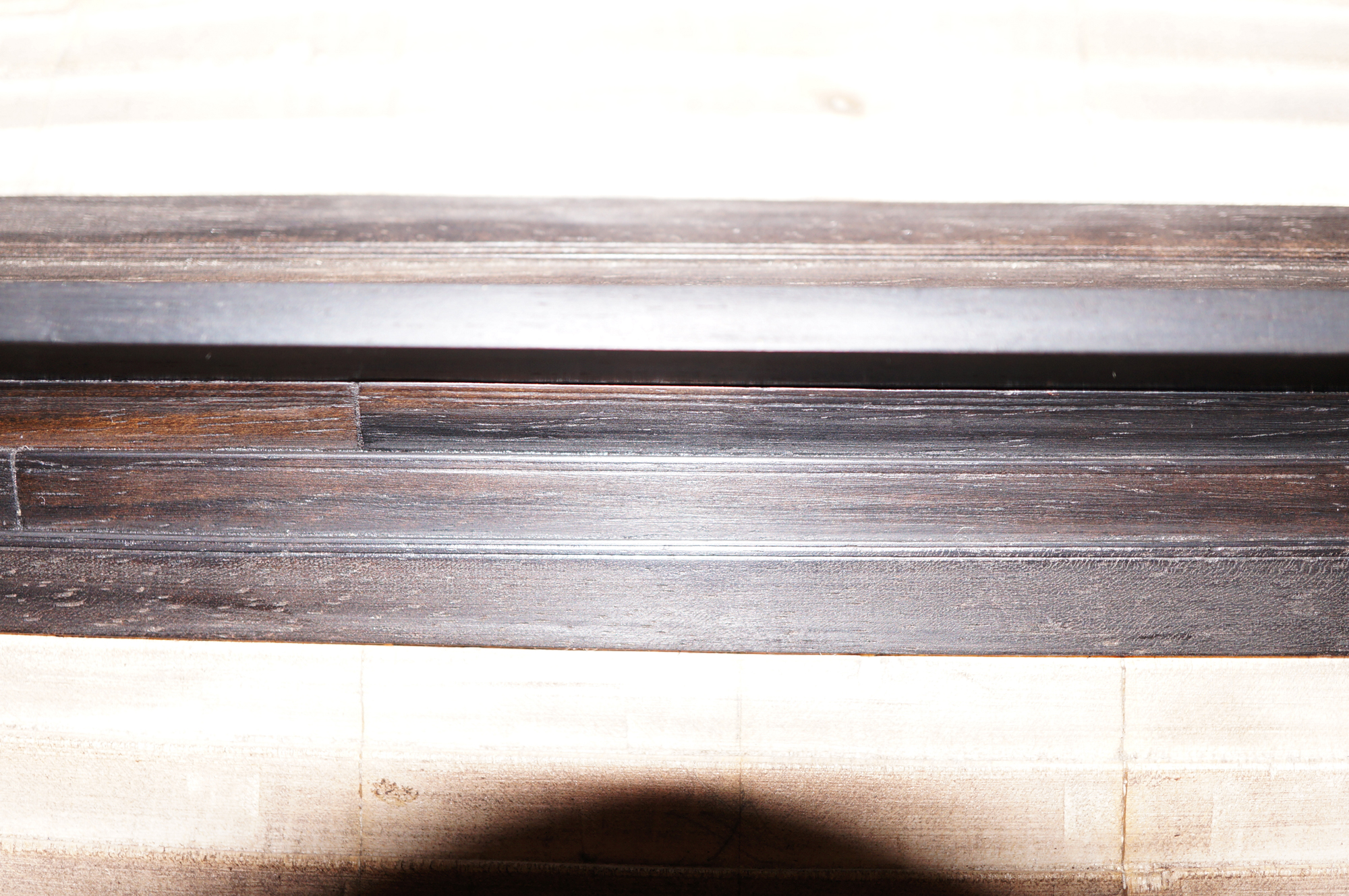

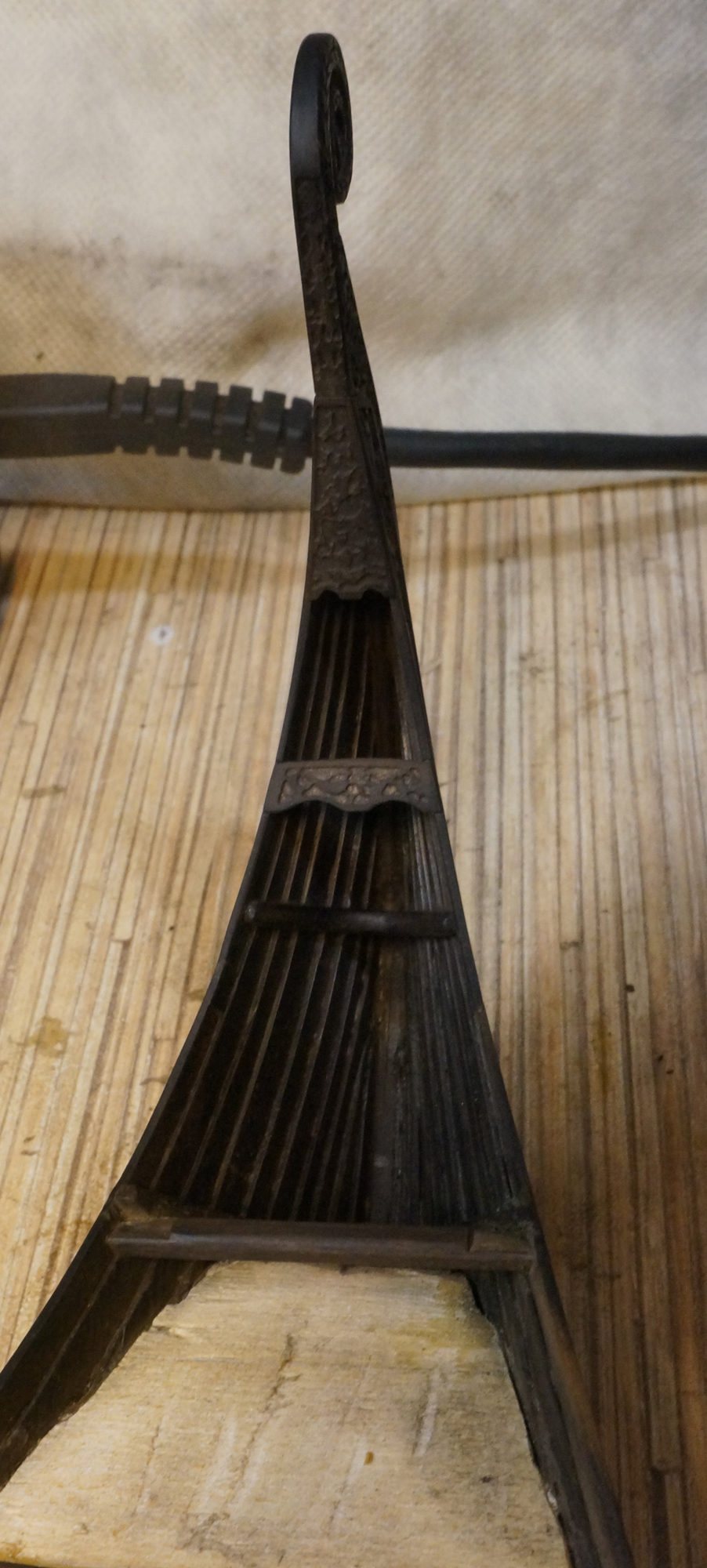

Ну и деталь не выходит из под станка в готовом виде, взял да приклеил. Например штевни, фрезер наносит узор на плоскости с двух сторон , потом в верхней части выпиливается глубокий паз , куда вставляется клиновидная пластинка с направлением волокон на 90 гр . Когда все это клеится и зажимается, сверху получается зауживание штевня, а внутри спиральной части трехслойная "фанера". Это нужно для того, что во время выпиливания по контуру не сломалась деталь, что очень вероятно из цельного куска при одинаковом направлении волокон. А потом на торце продолжается резьба. (см. фото в обратном порядке). Так что это не промышленное изготовление да и ручной работы на штевнях не меньше.
Вложения
Текущий проект: Санта Мария
Предыдущие: viewtopic.php?f=45&t=72072
Гондола на воде

Аватара пользователя
BALTMAN
Сообщения: 303
Зарегистрирован: Пт ноя 25, 2011 14:48
Откуда: БЕЛАРУСЬ г.ЛИДА
Благодарил (а): 40 раз
Поблагодарили: 9 раз

Re: Ладья из Усеберга

#10 Сообщение BALTMAN » Пн фев 22, 2016 23:30

отличная модель будет. но как всегда макросъёмка выдаёт все царапины и прочие огрехи. но это на фото а так (по себе знаю) будет офигительно. кстати, какой фрезой резались узоры.?

Аватара пользователя
Гарик
родоначальник
родоначальник
Сообщения: 637
Зарегистрирован: Ср апр 08, 2009 0:30
Откуда: Москва
Благодарил (а): 13 раз
Поблагодарили: 35 раз

Re: Ладья из Усеберга

#11 Сообщение Гарик » Пн фев 22, 2016 23:55

BALTMAN писал(а): кстати, какой фрезой резались узоры.?
гравером А10Т01, угол 10 градусов, 0,1мм
Текущий проект: Санта Мария
Предыдущие: viewtopic.php?f=45&t=72072
Гондола на воде

Аватара пользователя
Гарик
родоначальник
родоначальник
Сообщения: 637
Зарегистрирован: Ср апр 08, 2009 0:30
Откуда: Москва
Благодарил (а): 13 раз
Поблагодарили: 35 раз

Re: Ладья из Усеберга

#12 Сообщение Гарик » Вт фев 23, 2016 12:51

BALTMAN писал(а):но как всегда макросъёмка выдаёт все царапины и прочие огрехи. но это на фото а так (по себе знаю) будет офигительно

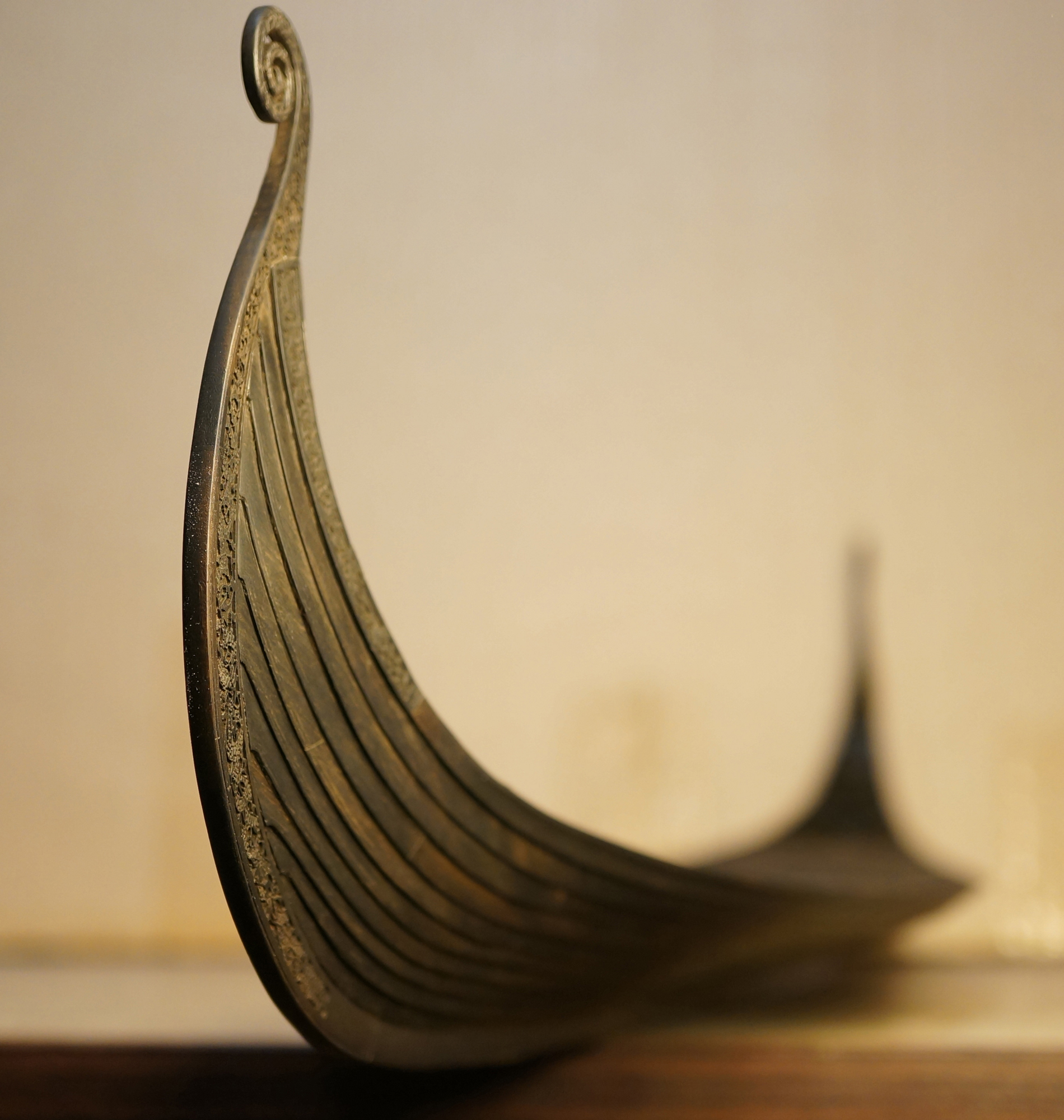

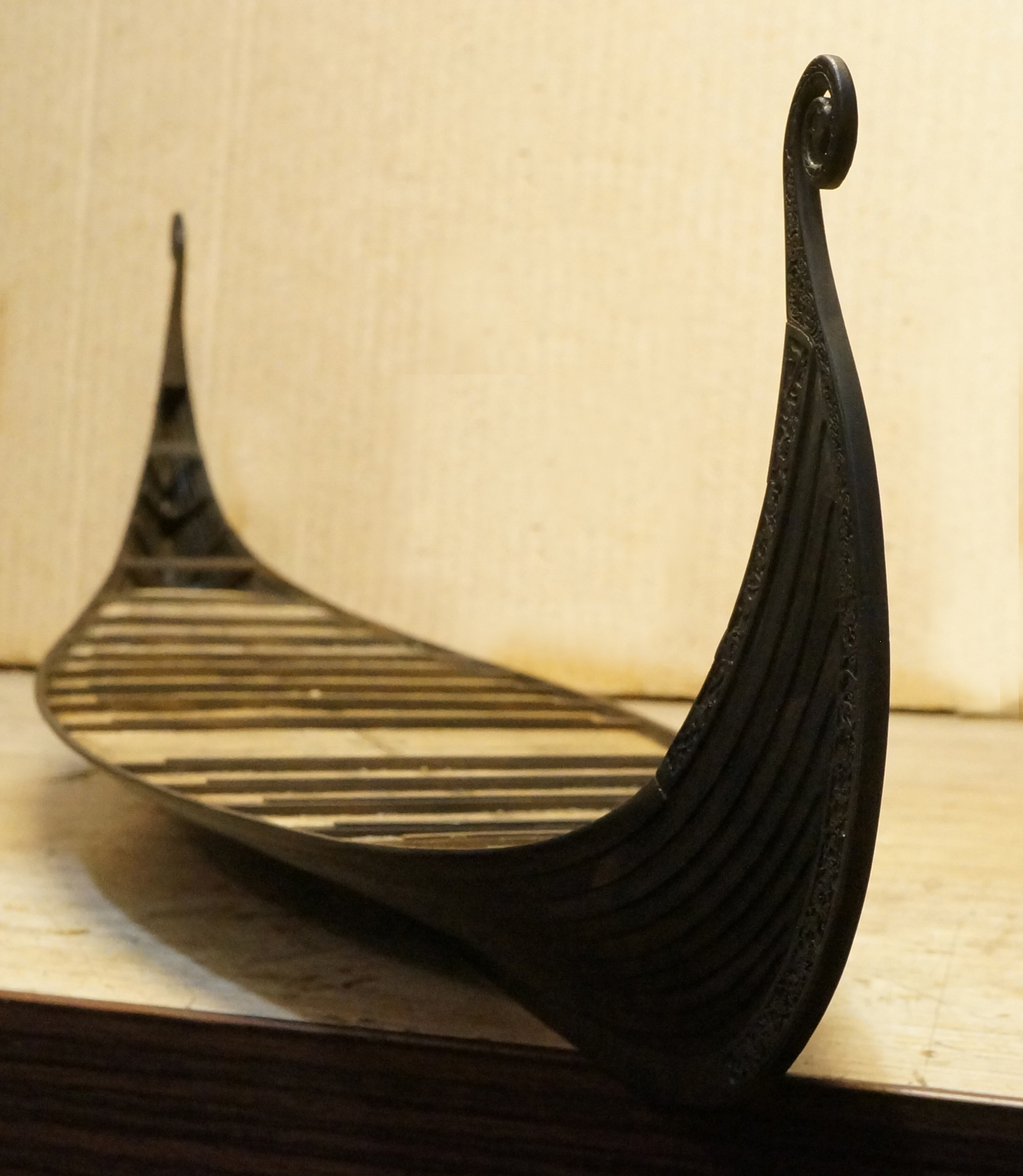

Да, вживую конечно их мало заметно, но и на настоящем судне царапин и огрехов было не мало. Скандинавские ладьи строили в основном топором, без пилы.

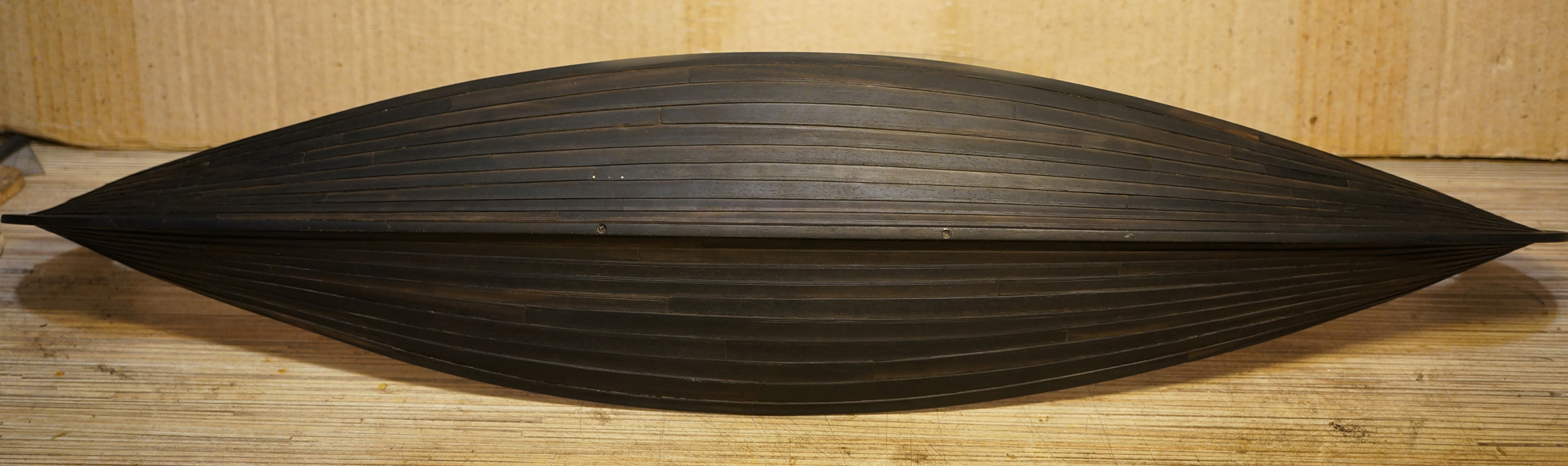

Вложения
Текущий проект: Санта Мария
Предыдущие: viewtopic.php?f=45&t=72072
Гондола на воде

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11797
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1052 раза
Поблагодарили: 604 раза
Контактная информация:

Re: Ладья из Усеберга

#13 Сообщение FreeLander » Ср фев 24, 2016 0:43

Гарик, великолепная модель! Простота и изящество форм в сочетании с высочайшим уровнем исполнения. Вам с Сергеем Борисовичем не респект, а РЕСПЕКТИЩЕ.

PS Для желающих обсудить вопросы оправданности применения технологий туда. В данной теме освещается постройка ладьи, просьба не засорять ее флудом.
С уважением, Пётр
Мой блог

Игорь Куцолаба
Сообщения: 2138
Зарегистрирован: Сб авг 16, 2008 12:29
Откуда: Санкт-Петербург
Благодарил (а): 76 раз
Поблагодарили: 196 раз

Re: Ладья из Усеберга

#14 Сообщение Игорь Куцолаба » Ср фев 24, 2016 21:19

Потрясная вещь! дерево, цвет, сам клинкер...супер! Не увидел гвоздей, Гарик, будешь их делать или ну их...чтобы не портить?

Аватара пользователя
Гарик
родоначальник
родоначальник
Сообщения: 637
Зарегистрирован: Ср апр 08, 2009 0:30
Откуда: Москва
Благодарил (а): 13 раз
Поблагодарили: 35 раз

Re: Ладья из Усеберга

#15 Сообщение Гарик » Ср фев 24, 2016 22:35

Игорь Куцолаба писал(а):Не увидел гвоздей, Гарик, будешь их делать или ну их.
Приветствую, Игорь!

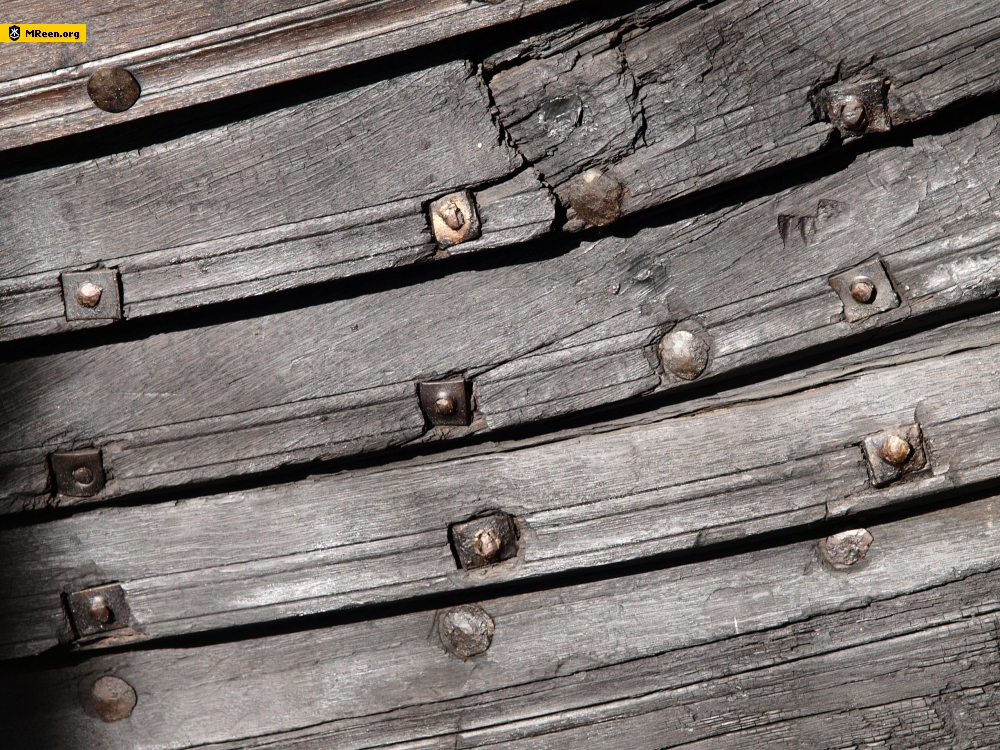

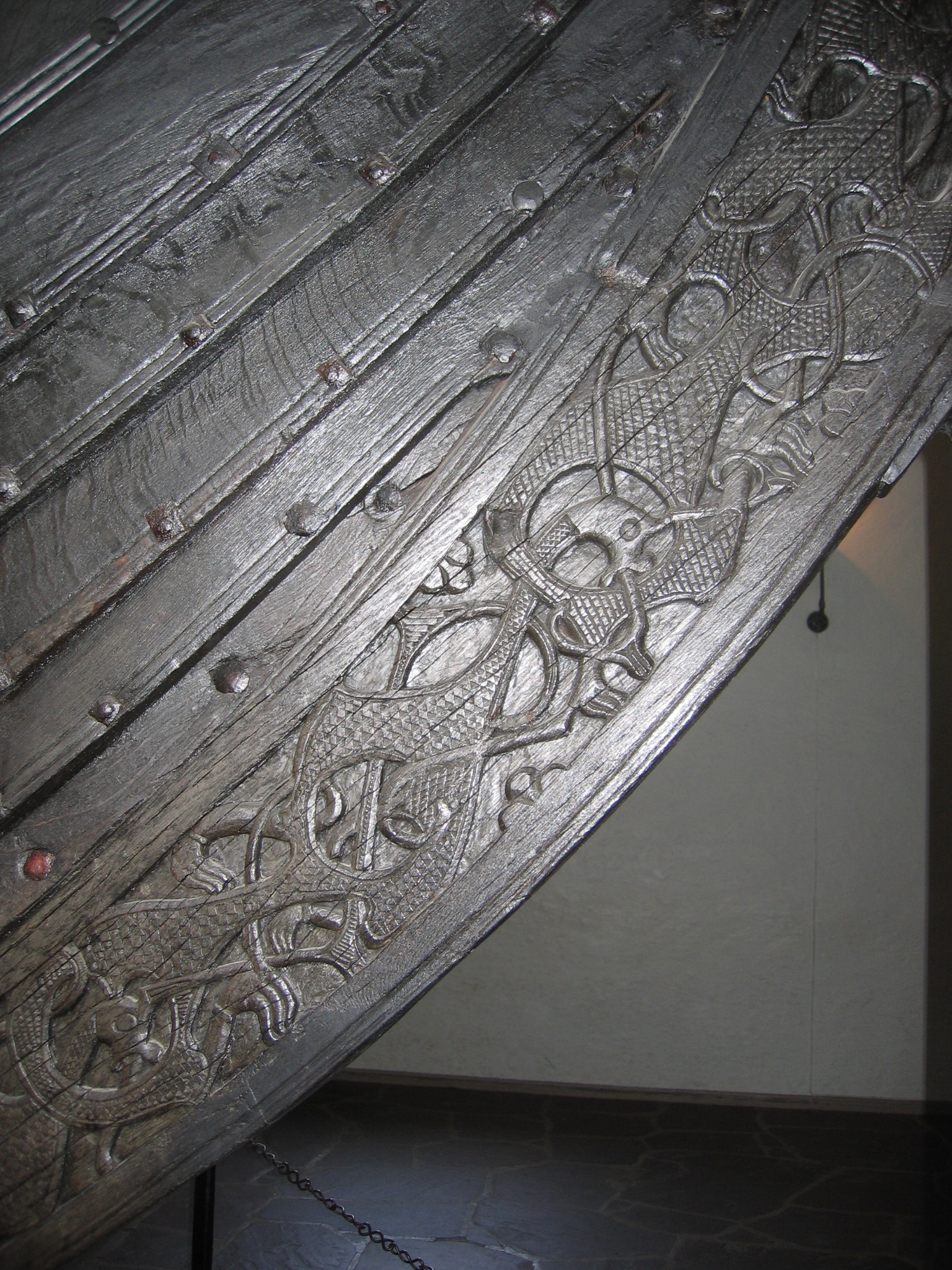

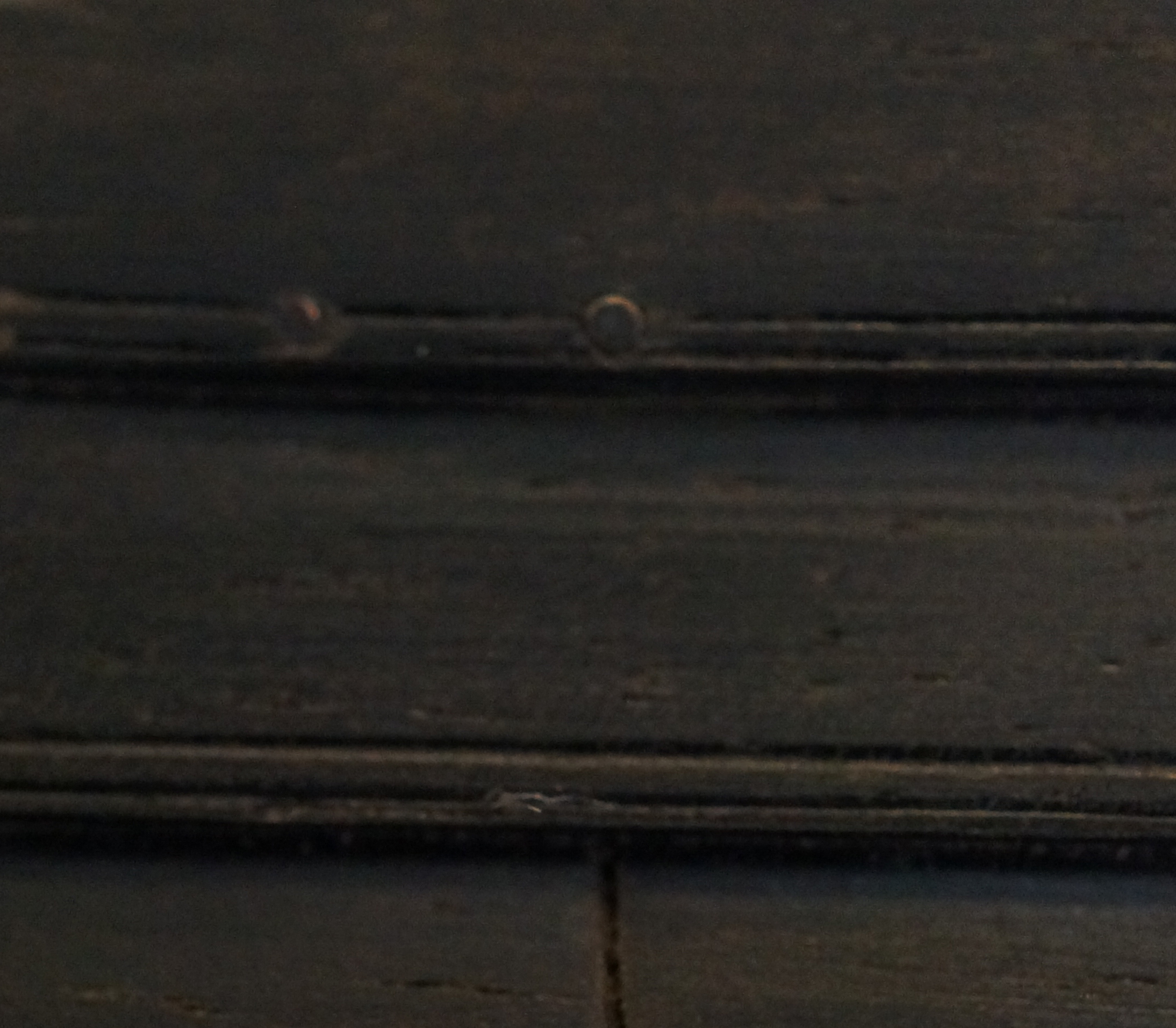

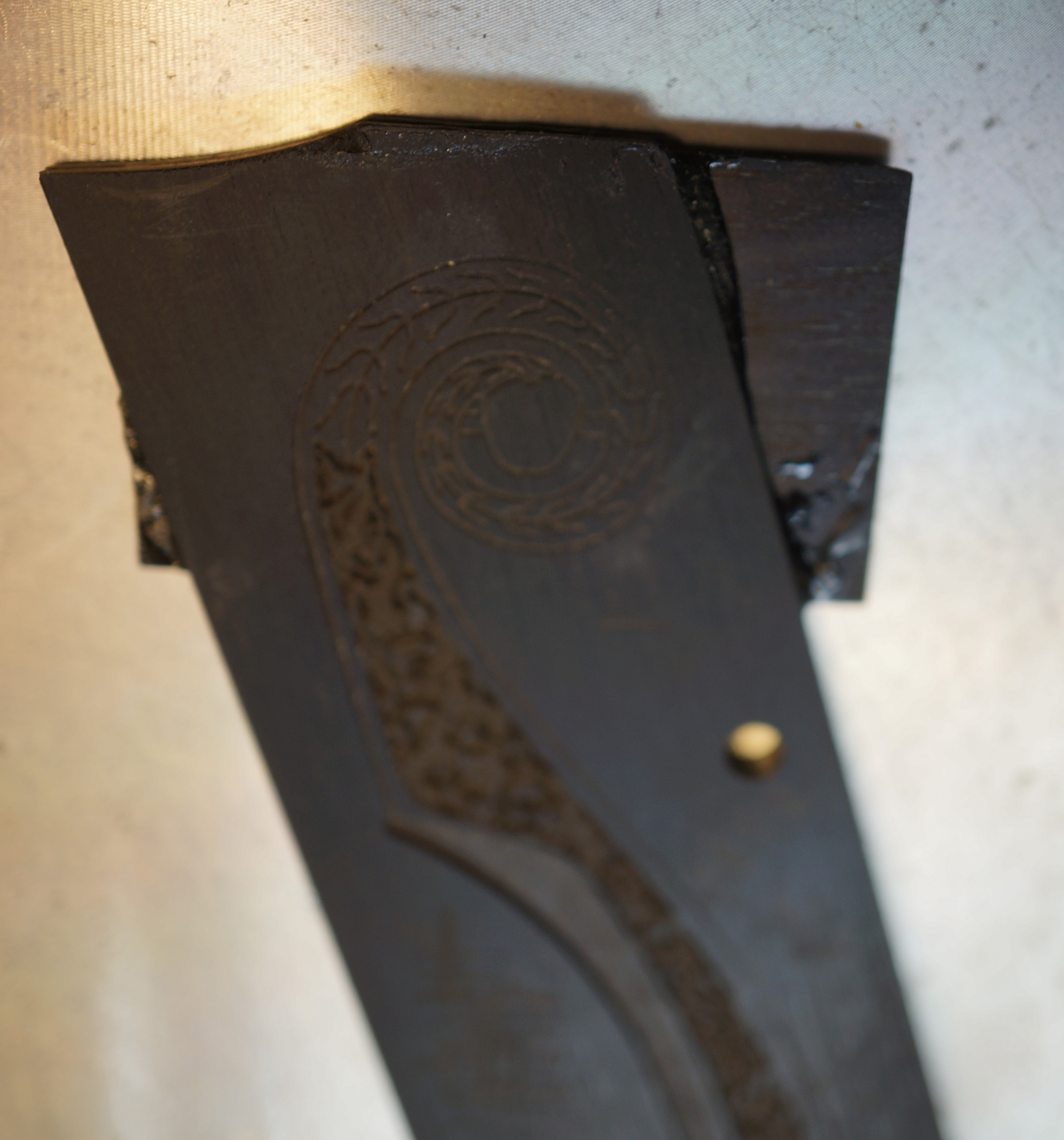

Гвозди буду делать, просто в самом конце, пока надо еще 2 пояса обшивки добавить. Вот на фото пробы, диаметр 0,5мм.
Вложения
Текущий проект: Санта Мария
Предыдущие: viewtopic.php?f=45&t=72072
Гондола на воде
