Английская пушка конца 18 столетия

#1 Сообщение evgenyt » Ср янв 27, 2016 20:47

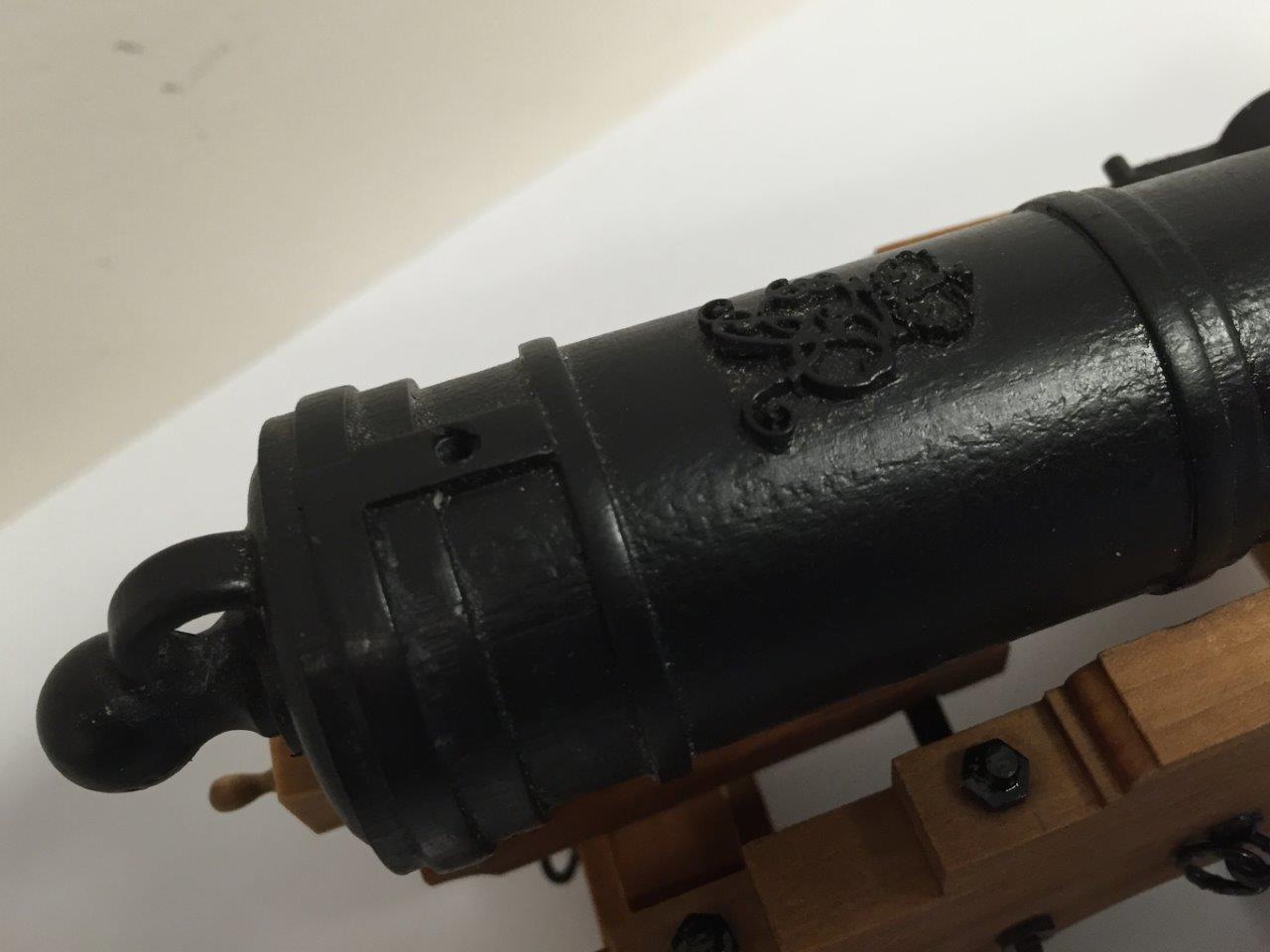

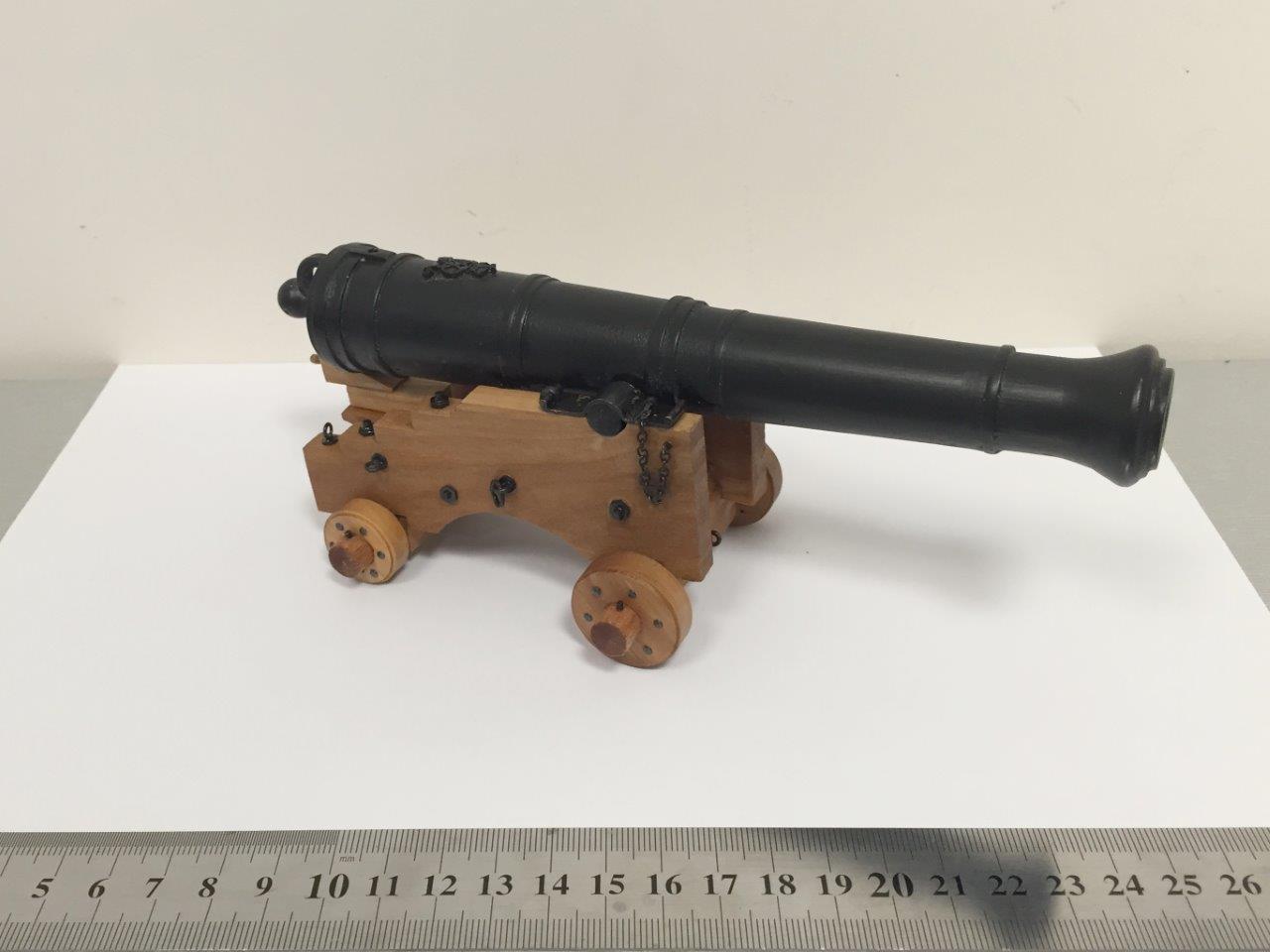

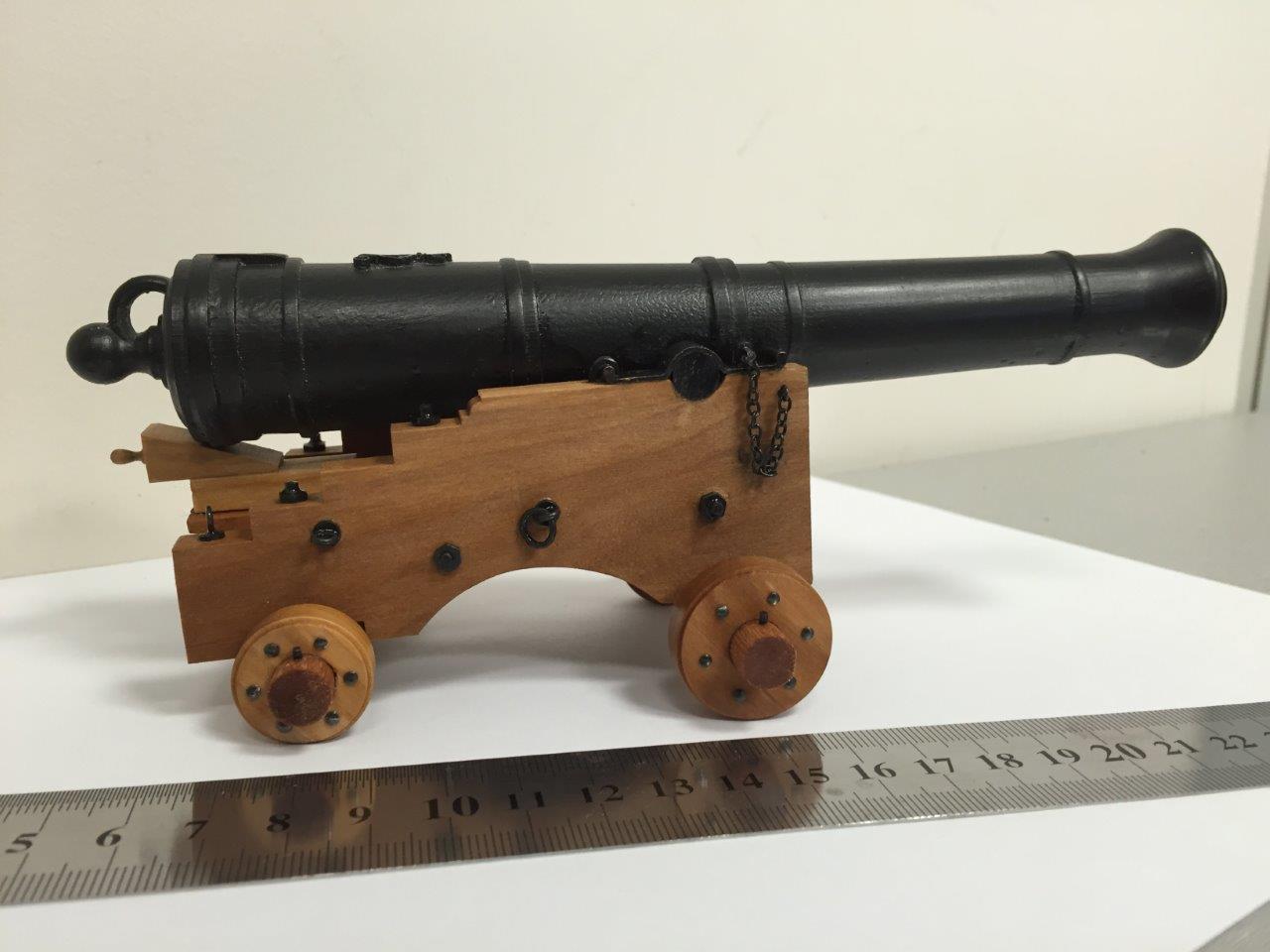

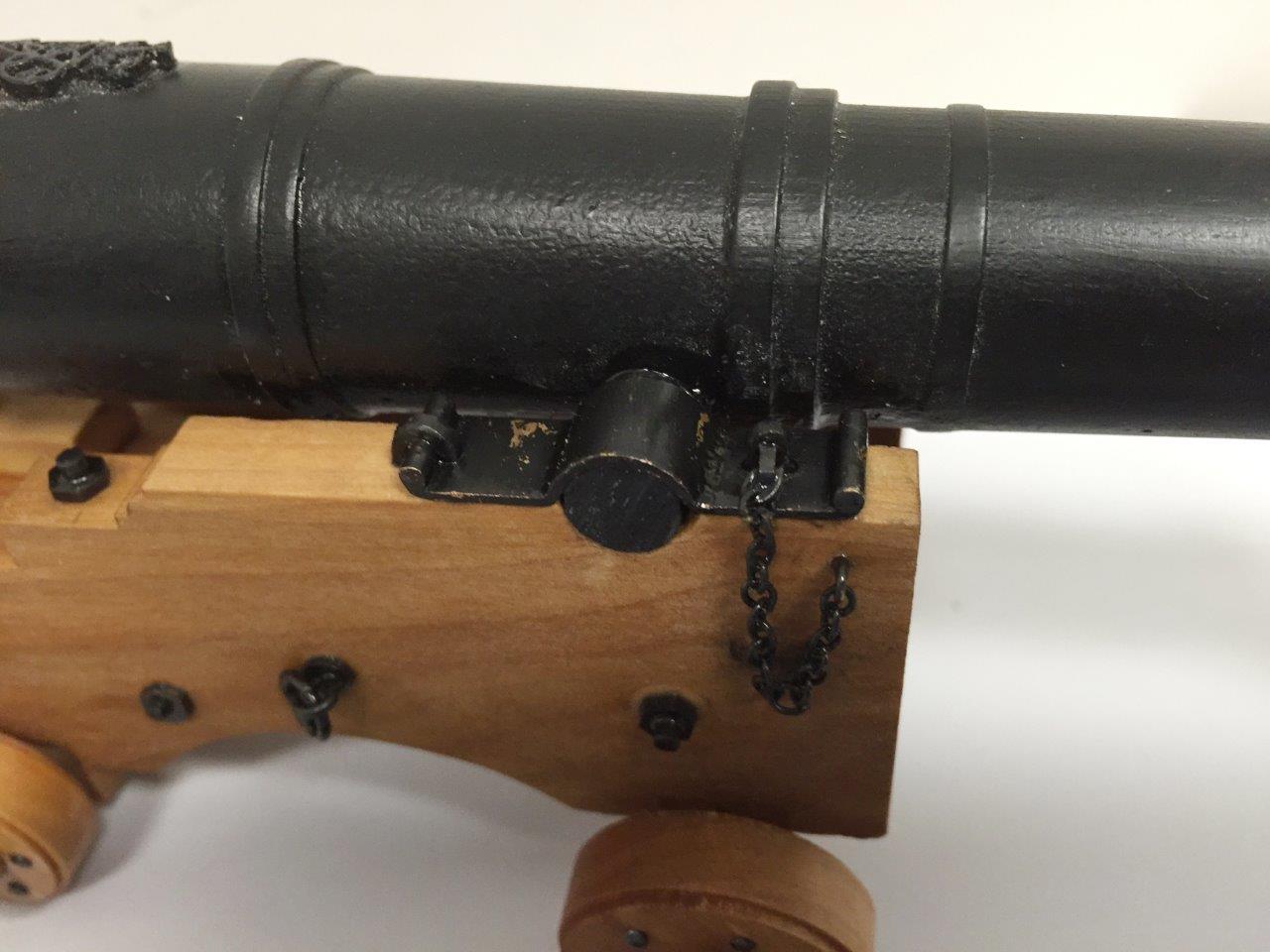

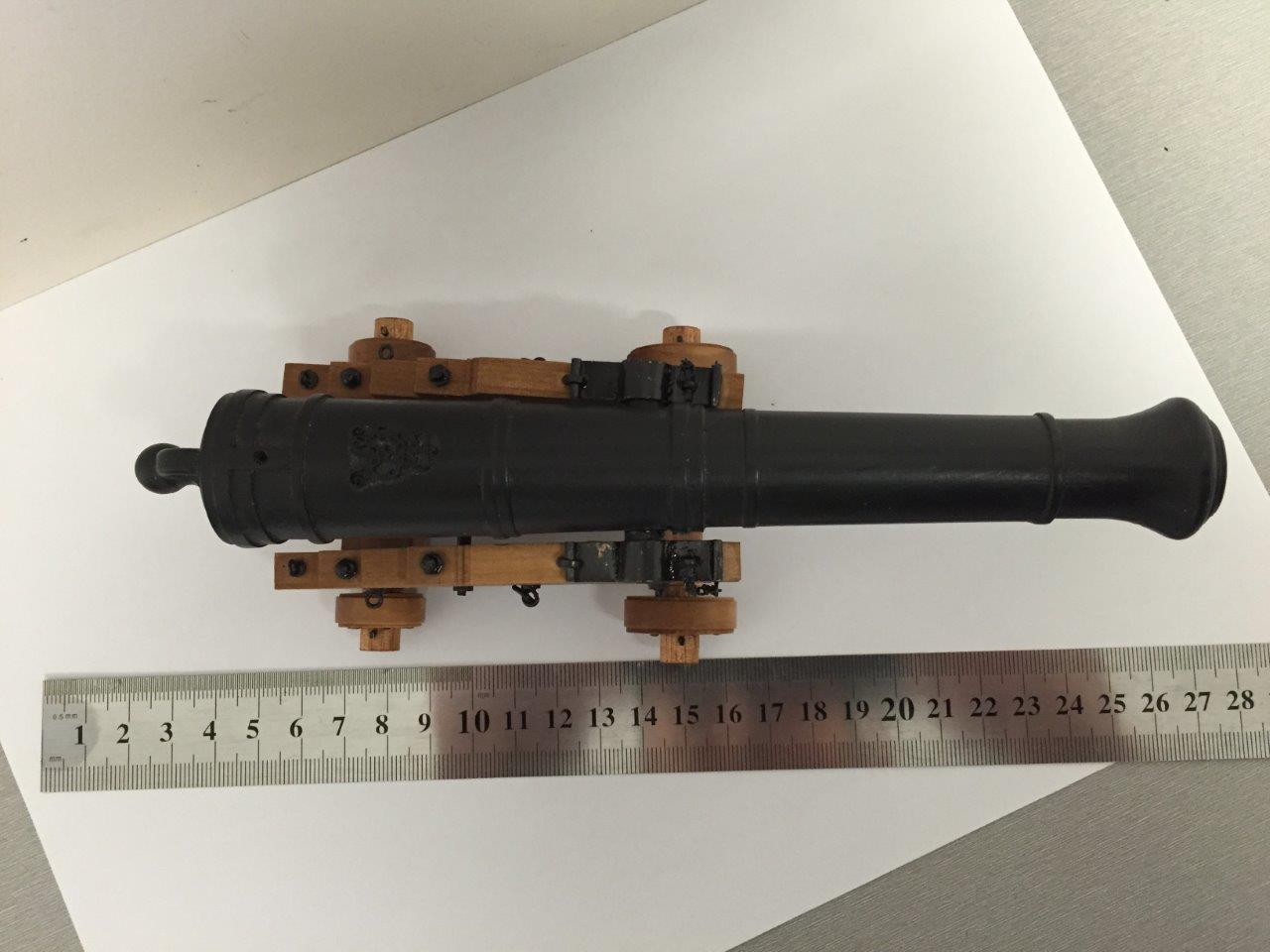

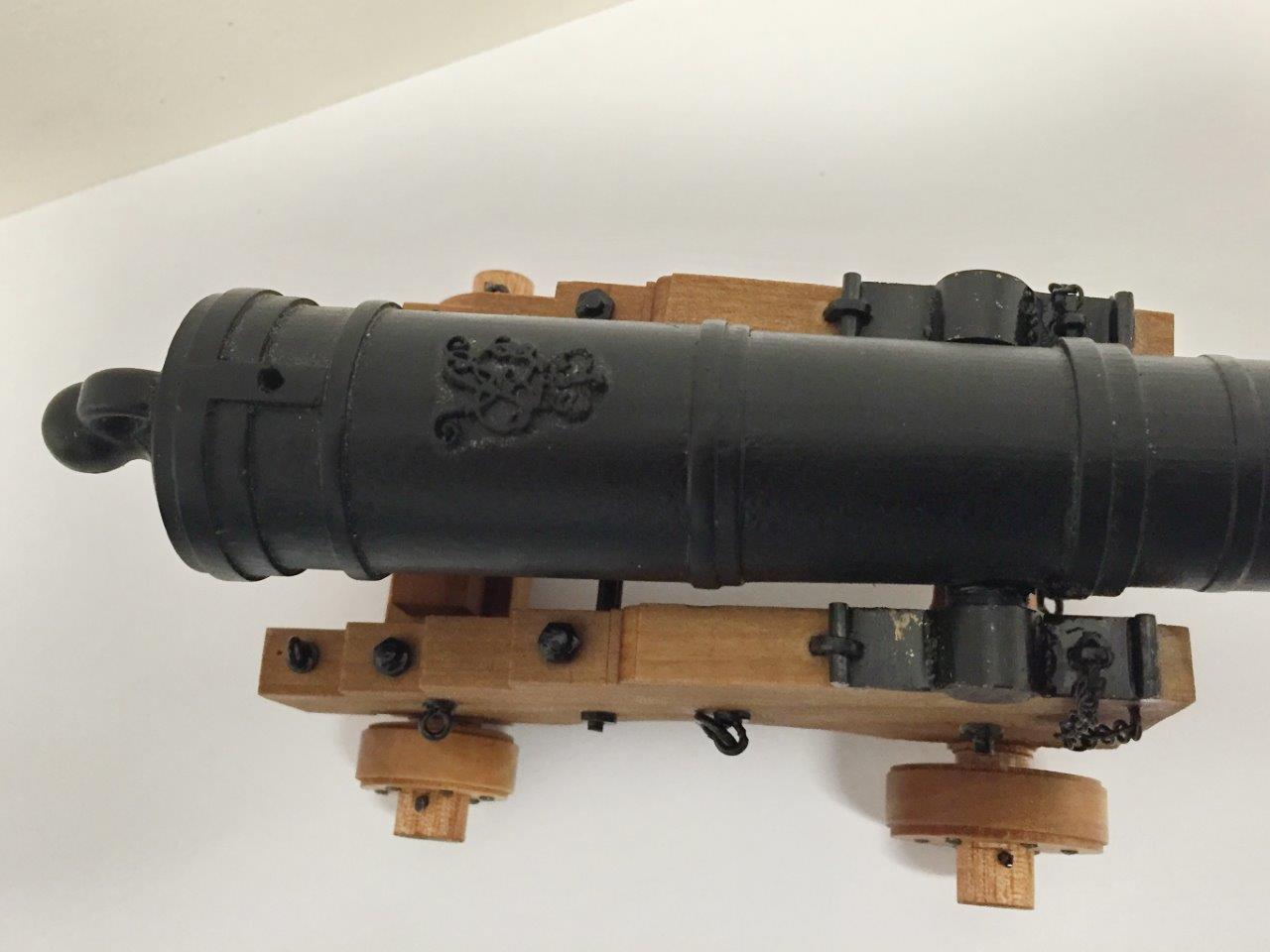

Соорудил вот такое орудие.
Ствол начерчен в Solidworks, напечатан на 3Д принтере а затем отлит из полиуретана.
Лафет из груши. Все металлические детали лафета - латунь с последующим чернением.
Построено по размерам из файла Алексанра Пушкаша, за что ему огромное спасибо
Вложения
Завершено:
President от Mantua
Баунти от Mantua
Фрегат "ENTERPRISE" по чертежам Shipyard с нуля
CHALOUPE ARMEE EN GUERRE 1834 по чертежам Ancre с нуля
Canonniere Olandeze n2 от Mantua
Hannah 1777 China kit
Сейчас на стапеле - Corvette L'Aurore 1766-1775 по чертежам Ancre

Аватара пользователя
Reimu Hakurei
Сообщения: 225
Зарегистрирован: Сб мар 02, 2013 22:19
Благодарил (а): 6 раз
Поблагодарили: 14 раз
Контактная информация:

Re: Английская пушка конца 18 столетия

#2 Сообщение Reimu Hakurei » Ср янв 27, 2016 22:17

А можно по параметрам печати? Сопло\слой\материал\ацетоновая баня?
Очень внушительный результат, у нас так не получается.
С Уважением, Аня.
Готово: Дуббель-Шлюпка,Канонерский Иол

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11747
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1011 раз
Поблагодарили: 586 раз
Контактная информация:

Re: Английская пушка конца 18 столетия

#3 Сообщение FreeLander » Ср янв 27, 2016 22:18

Класс, очень выразительное орудие. И древесина как-то удачно подобрана - тон, неоднородность цвета. Железяки тоже очень хороши.
Ложка дёгтя: герб на стволе шибко выраженный.
С уважением, Пётр
Мой блог

Аватара пользователя
Alexander Pushkash
Сообщения: 2381
Зарегистрирован: Сб янв 19, 2008 22:55
Откуда: Украина, Днепропетровск
Благодарил (а): 28 раз
Поблагодарили: 128 раз

Re: Английская пушка конца 18 столетия

#4 Сообщение Alexander Pushkash » Ср янв 27, 2016 22:28

Очень хорошая пушка! Но вторая ложка дегтя: если эта пушка калибром 12 фунтов и выше, то станины (боковые щеки лафета) из двух частей: верхняя из дуба, нижняя из сосны, у прочих станков цельные дубовые. Правда, эти данные из Ильина, но думается, что и у англичан было так же.
П.С.
И еще, Ильин пишет следующее:
Колеса станков для пушек до 12 ф. калибра включительно составлены из четырех частей, которые сплачиваются по две на крест и скрепляются оковкою и болтами; у прочих станков цельныя.
Не плыви по течению, не плыви против течения. Плыви туда, куда тебе надо...
--------------------------------------------------------------------------------------------------
Текущий проект (он же первый) San Martin
Реконструкционные проекты - бот Св. Гавриил, пакетбот Св.Петр, шхуна Измаил (автор чертежей)
----------------------------
С уважением
Александр

Аватара пользователя
evgenyt
Сообщения: 296
Зарегистрирован: Вт фев 06, 2007 23:34
Откуда: Israel, Rishon LeTsion
Благодарил (а): 20 раз
Поблагодарили: 8 раз

Re: Английская пушка конца 18 столетия

#5 Сообщение evgenyt » Ср янв 27, 2016 23:23

По параметрам печати ничего сказать не могу. На работе стоит огромный принтер, попросил напечатать.
Пушка 9-ти футовая, а делать щеку из двух частей просто поленился :oops: .
Клеймо, действительно,сильно выпирает,т.к. отливалось отдельно, а потом приклеевалось.
И вообще это первый опыт работы в таком масштабе - 1:13
Завершено:
President от Mantua
Баунти от Mantua
Фрегат "ENTERPRISE" по чертежам Shipyard с нуля
CHALOUPE ARMEE EN GUERRE 1834 по чертежам Ancre с нуля
Canonniere Olandeze n2 от Mantua
Hannah 1777 China kit
Сейчас на стапеле - Corvette L'Aurore 1766-1775 по чертежам Ancre
