USS Constitution M1:93

#1 Сообщение HeZarD » Пн окт 05, 2015 22:33

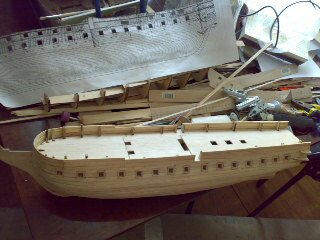

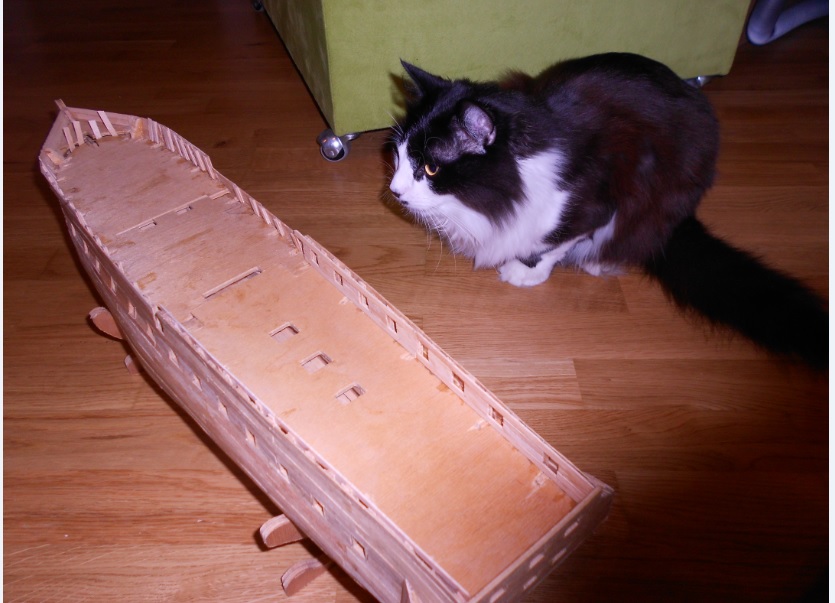

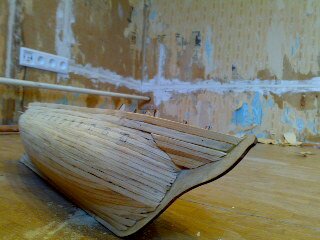

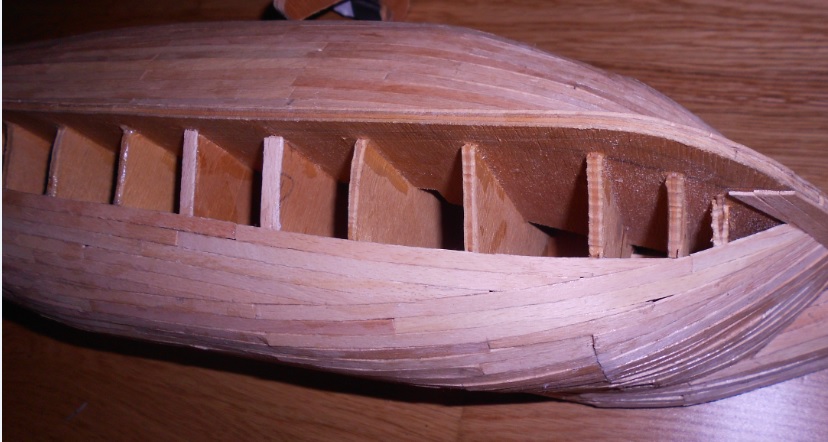

Всем доброго времени суток. Решил собрать парусник USS Constitution (раньше занимался ходовыми моделями). За основу взял чертежи MAMOLI (если кто поделиться другими буду очень рад, т.к. сам найти не смог) сделал распиловку корпуса на станке с чпу и начал сборку:
P.S. Жду конструктивную критику)
Вложения
Главный вредитель
Жираф — это лошадь, выполненная по всем требованиям заказчика...

nicolay.net
Сообщения: 51
Зарегистрирован: Вс апр 05, 2009 18:09
Откуда: Рязань
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: USS Constitution M1:93

#2 Сообщение nicolay.net » Вт окт 06, 2015 13:33

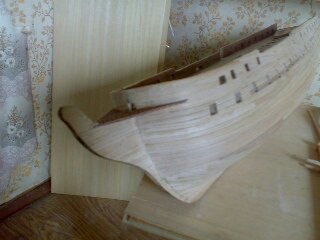

пришли эл.ад на nicolay.net@rambler.ru НОС не такой!!! я тоже делаю первую модель лет так 5, с большими упрощениями https://vk.com/album25935714_94092886
Вложения

Deep
Сообщения: 380
Зарегистрирован: Пн авг 31, 2009 22:13
Откуда: г.Балаково
Благодарил (а): 2 раза
Поблагодарили: 19 раз

Re: USS Constitution M1:93

#3 Сообщение Deep » Вт окт 06, 2015 21:18

Если поможет моя ветка о постройке Конституции viewtopic.php?f=45&t=5842 .Тоже самострой по чертежам от Мамоли.Проект заморожен до лучших времён.От Мамоли взял только корпус,всё остальное старался взять с Анатомии и чертежей ModelShipways

Аватара пользователя
HeZarD
Сообщения: 12
Зарегистрирован: Пн окт 05, 2015 16:54
Откуда: Киев

Re: USS Constitution M1:93

#4 Сообщение HeZarD » Пн ноя 02, 2015 14:36

Доброго времени суток, вопрос: никто случайно не просчитывал какое количество и каких юферсов и блочков нужно?)
Жираф — это лошадь, выполненная по всем требованиям заказчика...

Аватара пользователя
HeZarD
Сообщения: 12
Зарегистрирован: Пн окт 05, 2015 16:54
Откуда: Киев

Re: USS Constitution M1:93

#5 Сообщение HeZarD » Вт ноя 03, 2015 22:47

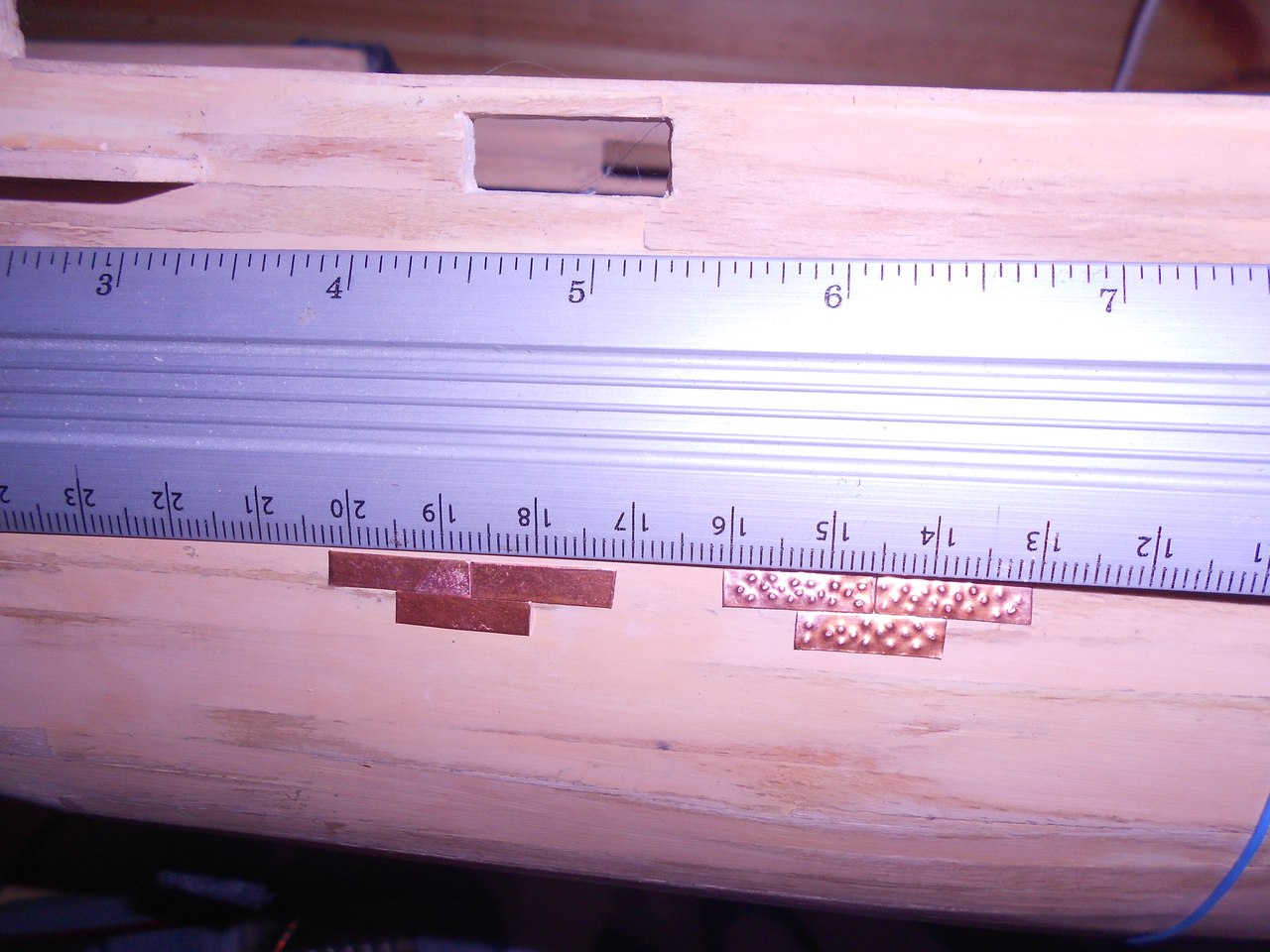

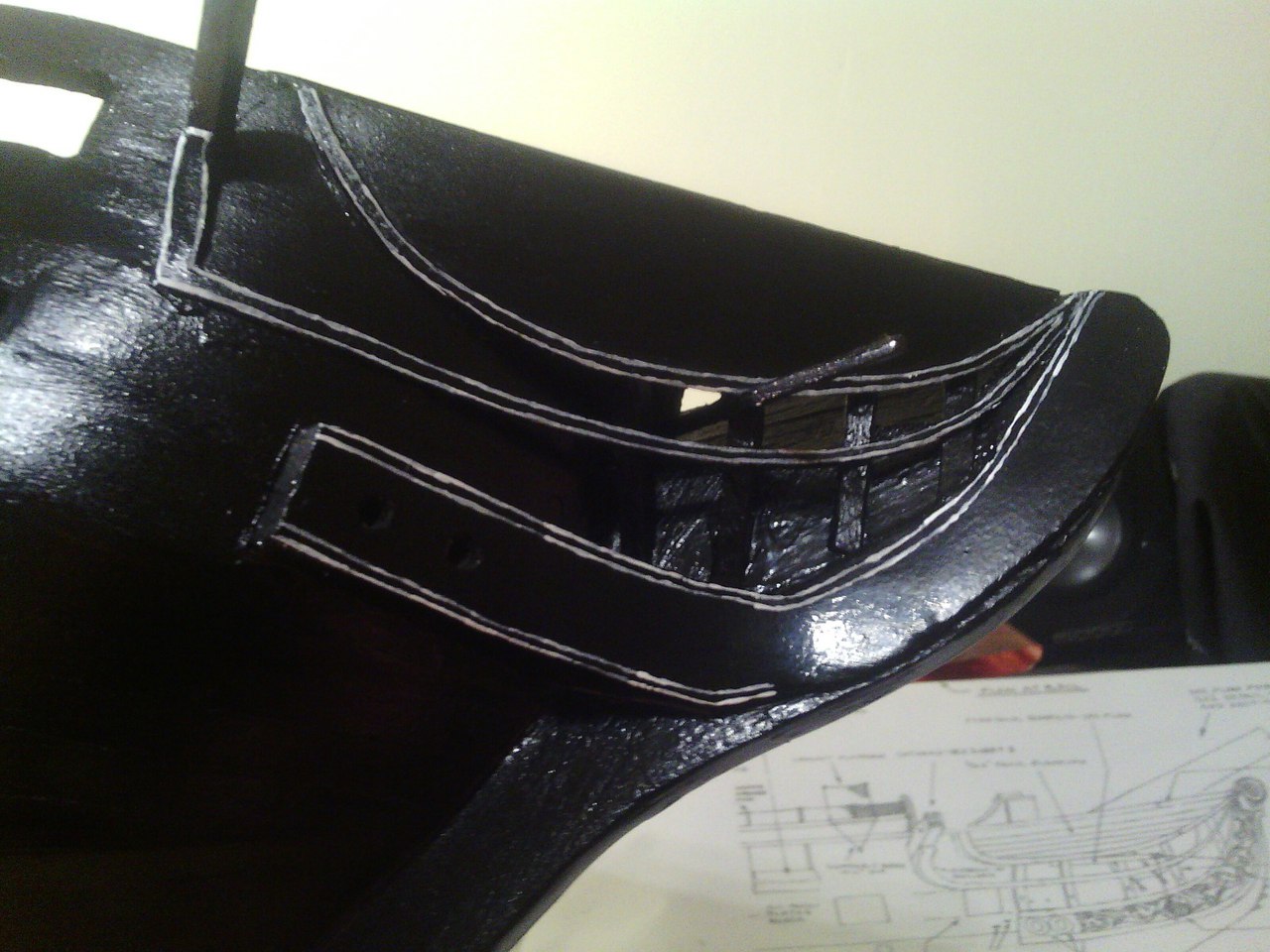

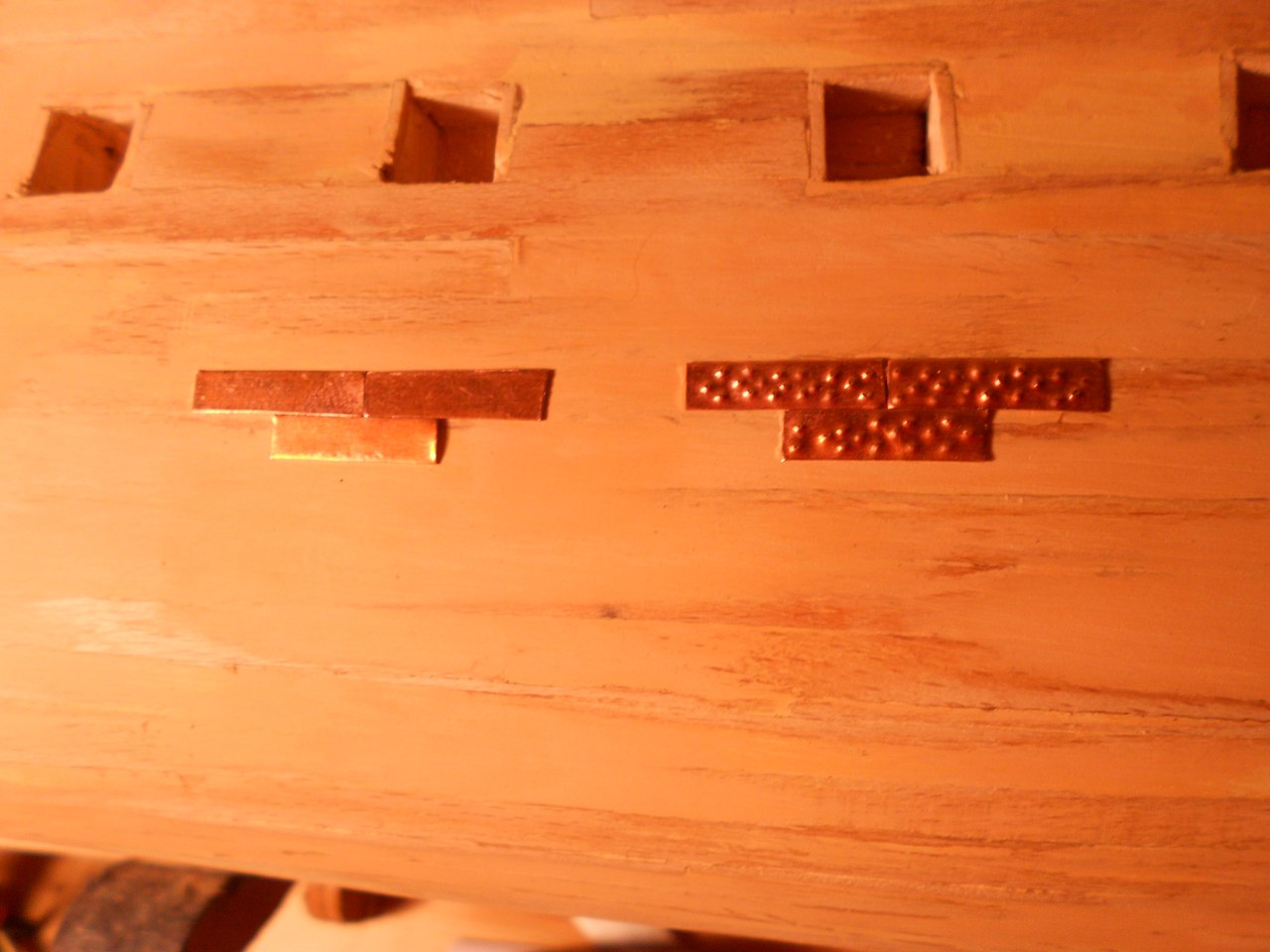

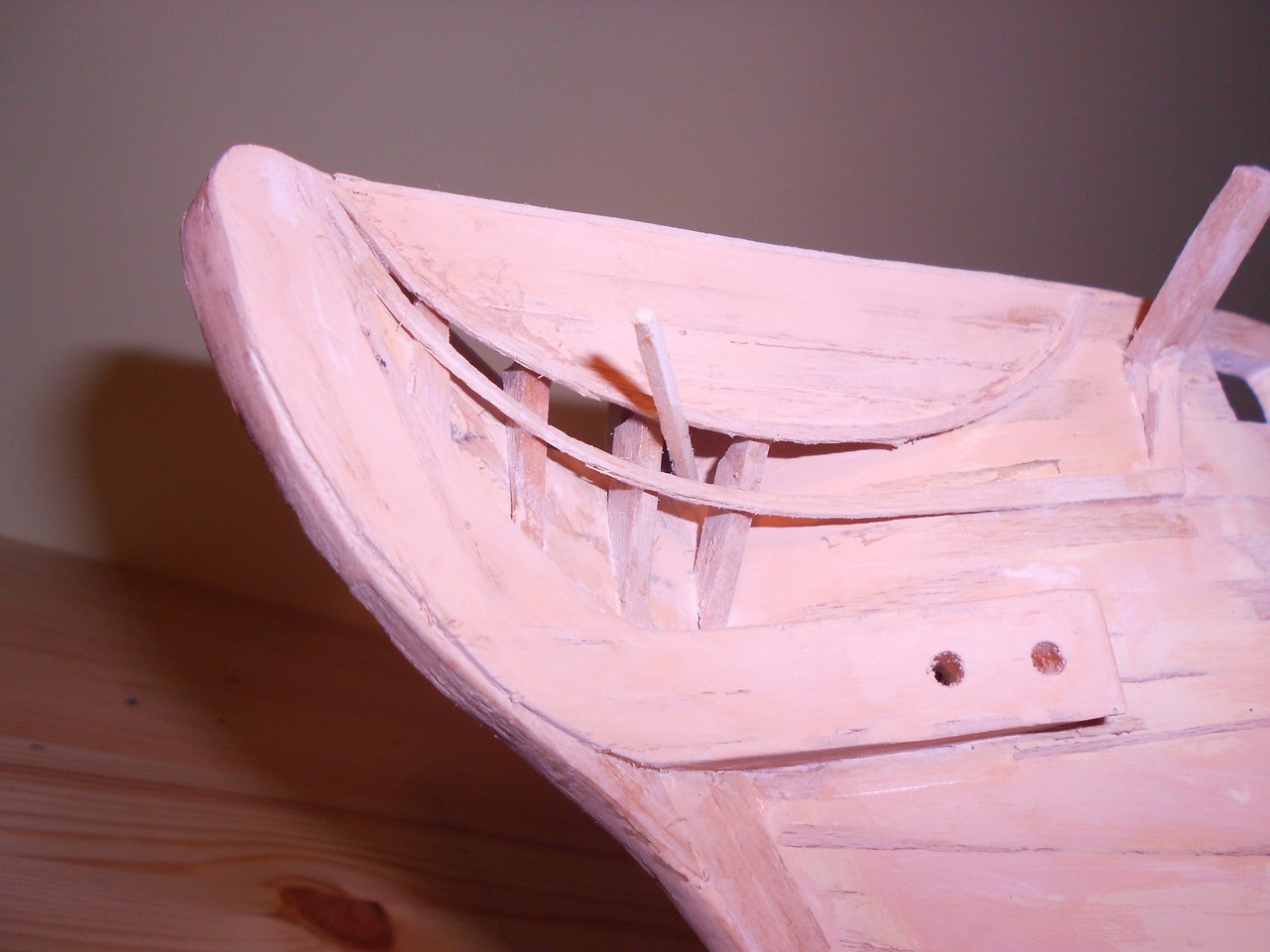

нос переделан) вот теперь возник вопрос обшивки медью (толшина той, что пока удалось найти 0,2мм), по масштабу пластины 4х15мм попробовал сделать клепки на них(как по мне грубовато) и без клепок. Прошу совета как лучше сделать?
Вложения
Жираф — это лошадь, выполненная по всем требованиям заказчика...

Alex210363
Сообщения: 523
Зарегистрирован: Сб сен 11, 2010 21:32
Откуда: Москва
Благодарил (а): 17 раз
Поблагодарили: 15 раз

Re: USS Constitution M1:93

#6 Сообщение Alex210363 » Вт ноя 03, 2015 23:25

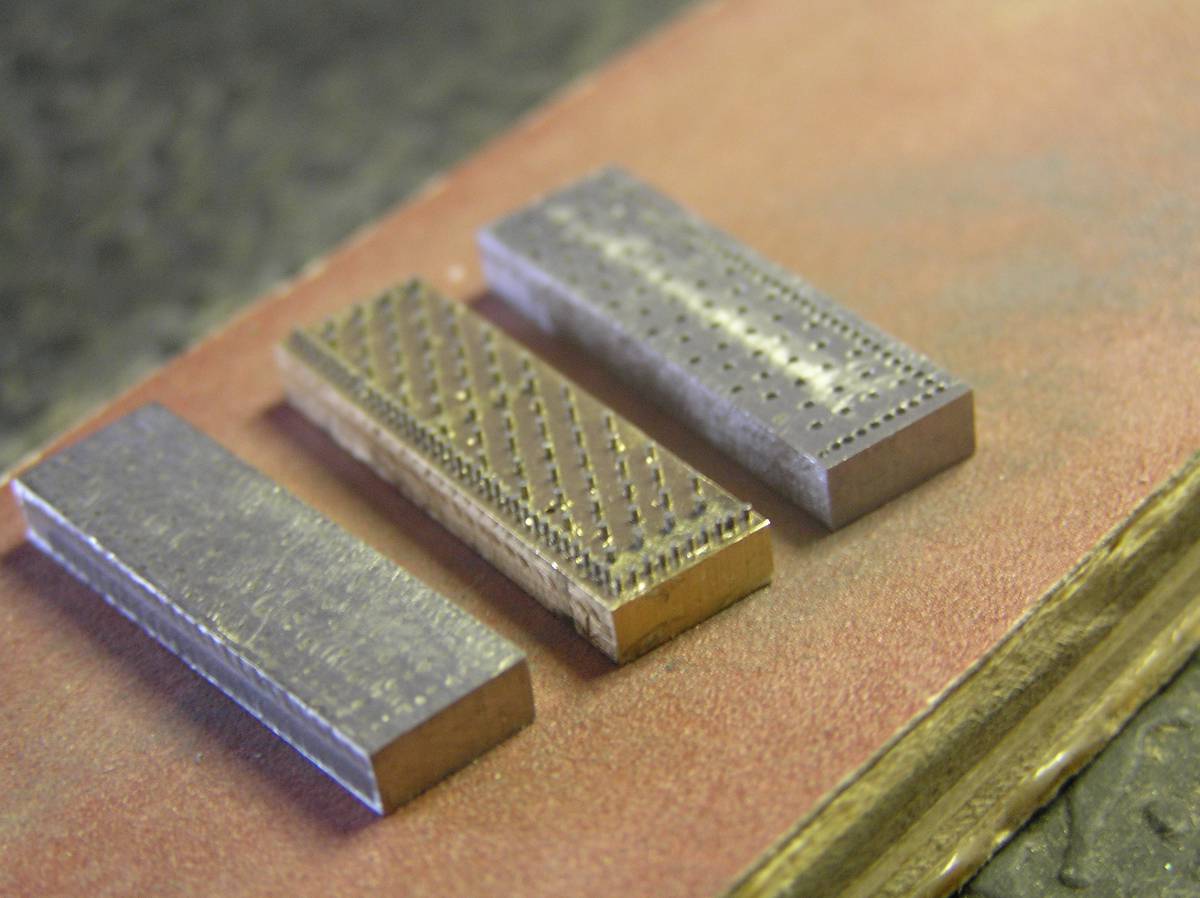

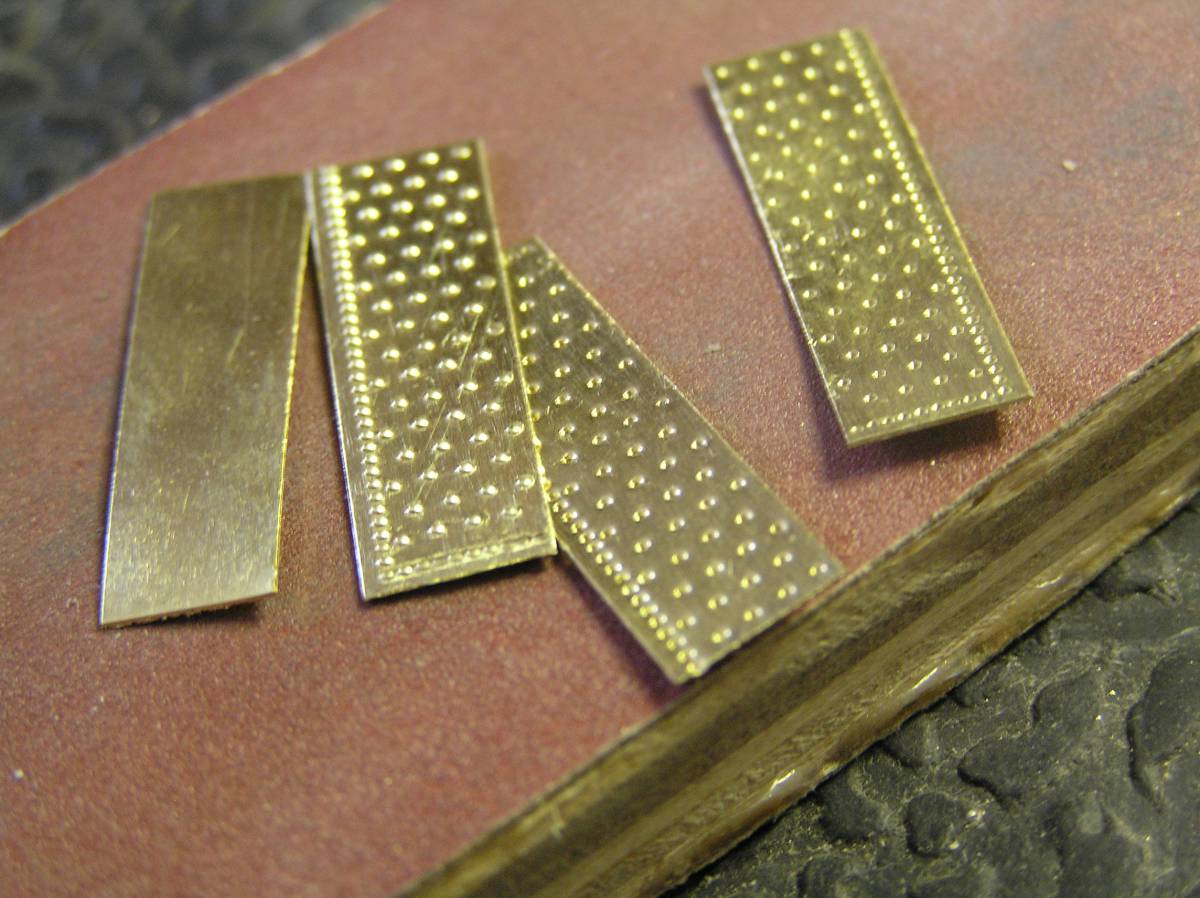

Пожалуйста.
Вложения
Делай, что должно быть, а там, что будет.

Аватара пользователя
HeZarD
Сообщения: 12
Зарегистрирован: Пн окт 05, 2015 16:54
Откуда: Киев

Re: USS Constitution M1:93

#7 Сообщение HeZarD » Ср ноя 04, 2015 12:07

Alex210363 писал(а):Пожалуйста.
А форму Вы сами делали или покупали?
Жираф — это лошадь, выполненная по всем требованиям заказчика...

Alex210363
Сообщения: 523
Зарегистрирован: Сб сен 11, 2010 21:32
Откуда: Москва
Благодарил (а): 17 раз
Поблагодарили: 15 раз

Re: USS Constitution M1:93

#8 Сообщение Alex210363 » Ср ноя 04, 2015 14:20

Это не моя. Мастер делал сам. Таких не продают . Все делают сами. Просмотрите тему 74-пушечник Дмитрия Шевелева он там рассказывае как и что делать. Заодно посмотрите как должна выглядеть модель. Удачи.
Делай, что должно быть, а там, что будет.

Аватара пользователя
HeZarD
Сообщения: 12
Зарегистрирован: Пн окт 05, 2015 16:54
Откуда: Киев

Re: USS Constitution M1:93

#9 Сообщение HeZarD » Вт дек 08, 2015 17:25

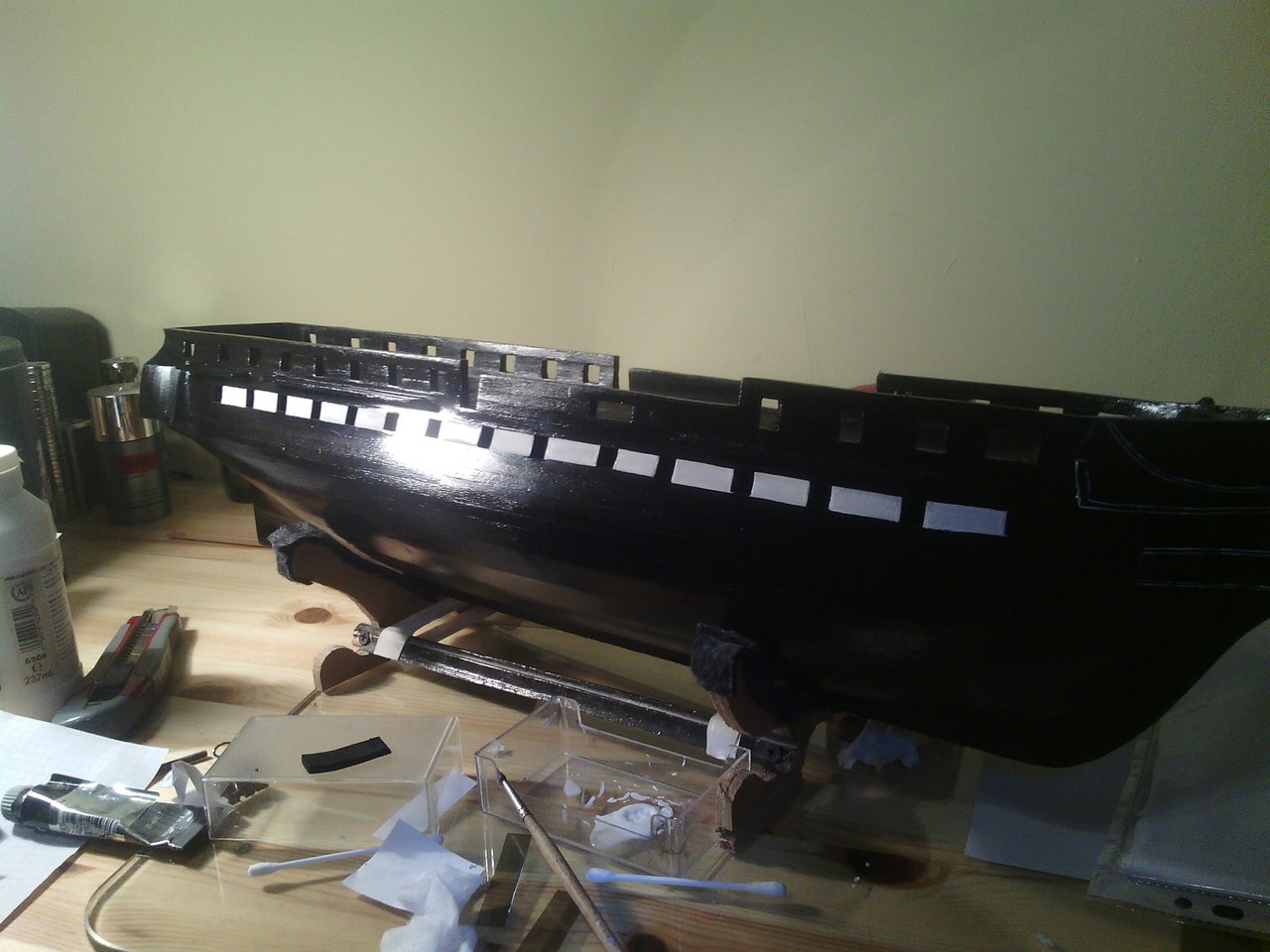

начал покраску
Вложения
Жираф — это лошадь, выполненная по всем требованиям заказчика...

Аватара пользователя
HeZarD
Сообщения: 12
Зарегистрирован: Пн окт 05, 2015 16:54
Откуда: Киев

Re: USS Constitution M1:93

#10 Сообщение HeZarD » Пн июл 18, 2016 18:00

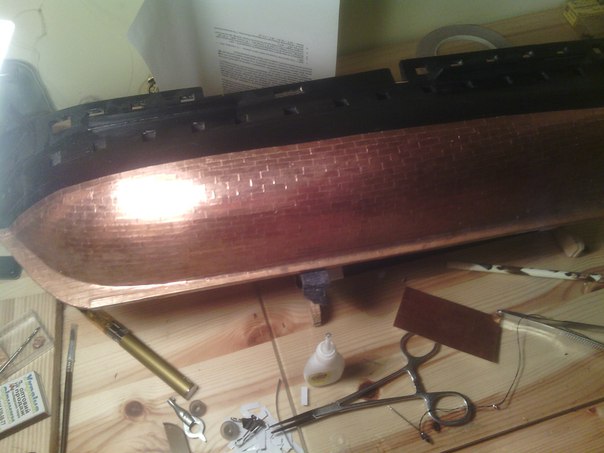

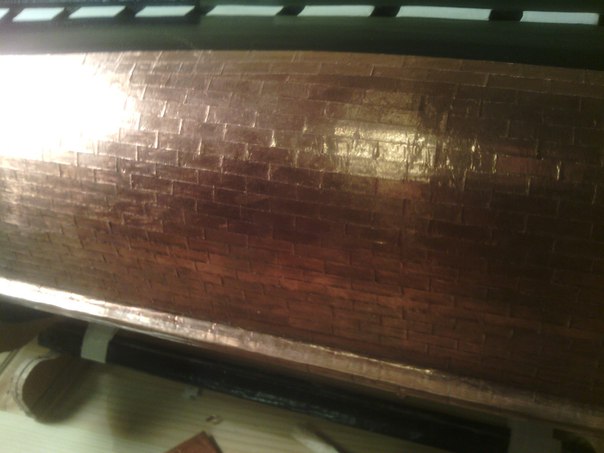

Вчера закончил обшивку медью 1800 пластин...
Вложения
Жираф — это лошадь, выполненная по всем требованиям заказчика...

Аватара пользователя
Игорь Тараканов
Сообщения: 6111
Зарегистрирован: Сб дек 29, 2012 5:31
Благодарил (а): 35 раз
Поблагодарили: 622 раза

Re: USS Constitution M1:93

#11 Сообщение Игорь Тараканов » Вт июл 19, 2016 2:08

Очень хорошо получилось.

Аватара пользователя
HeZarD
Сообщения: 12
Зарегистрирован: Пн окт 05, 2015 16:54
Откуда: Киев

Re: USS Constitution M1:93

#12 Сообщение HeZarD » Пт окт 21, 2016 17:20

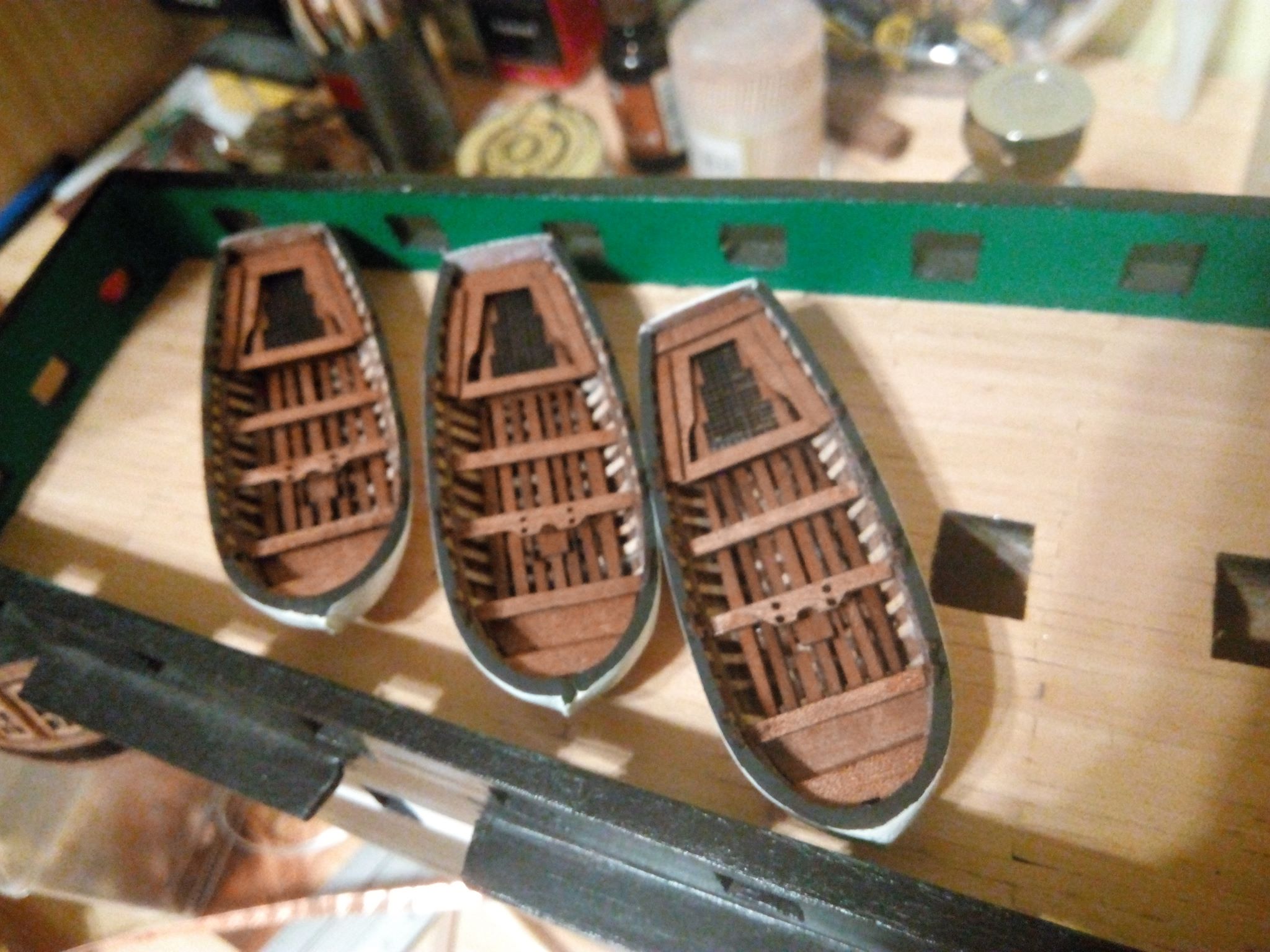

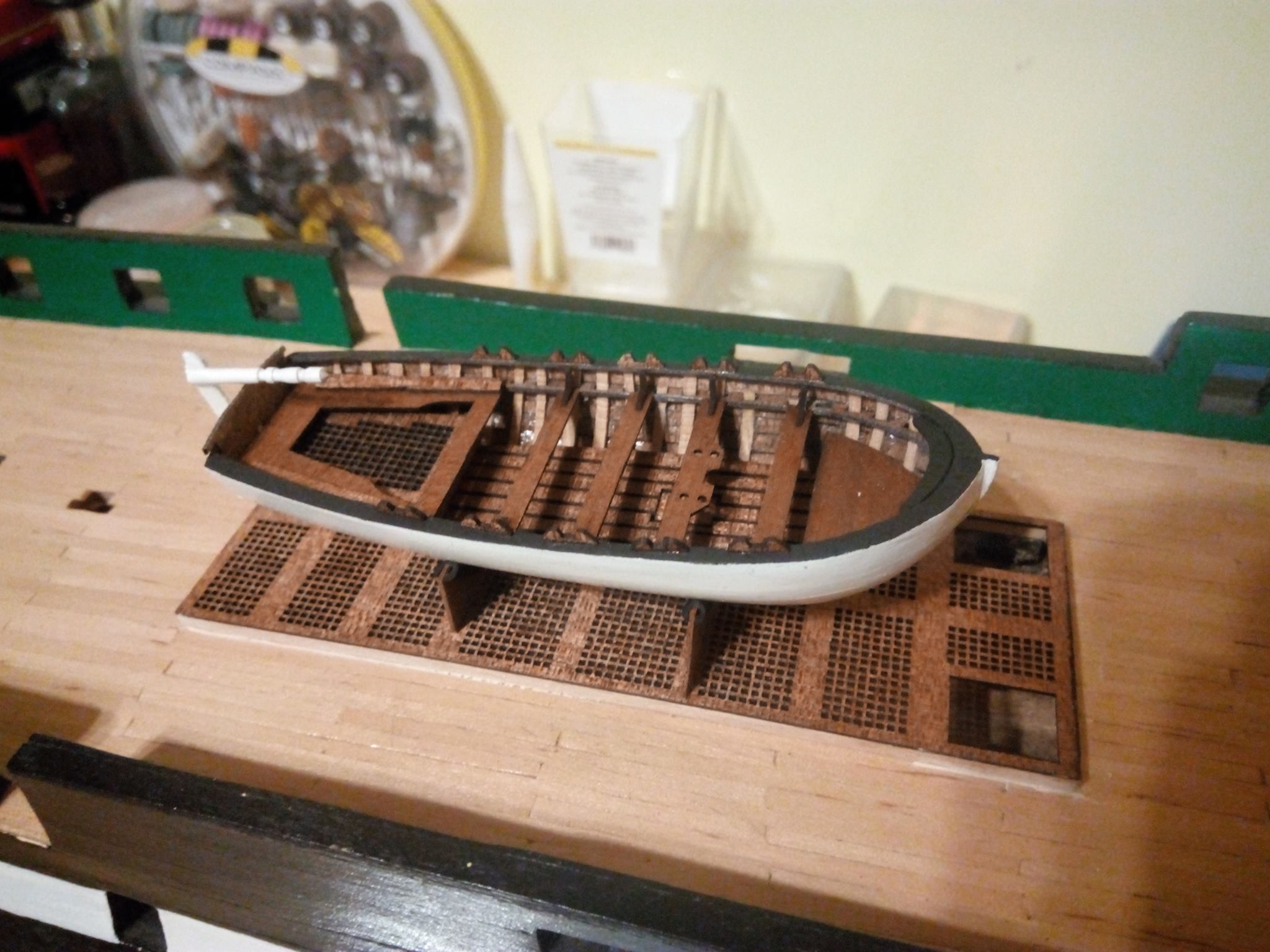

Шлюбки
Вложения
Жираф — это лошадь, выполненная по всем требованиям заказчика...

Аватара пользователя
HeZarD
Сообщения: 12
Зарегистрирован: Пн окт 05, 2015 16:54
Откуда: Киев

Re: USS Constitution M1:93

#13 Сообщение HeZarD » Пт окт 21, 2016 17:21

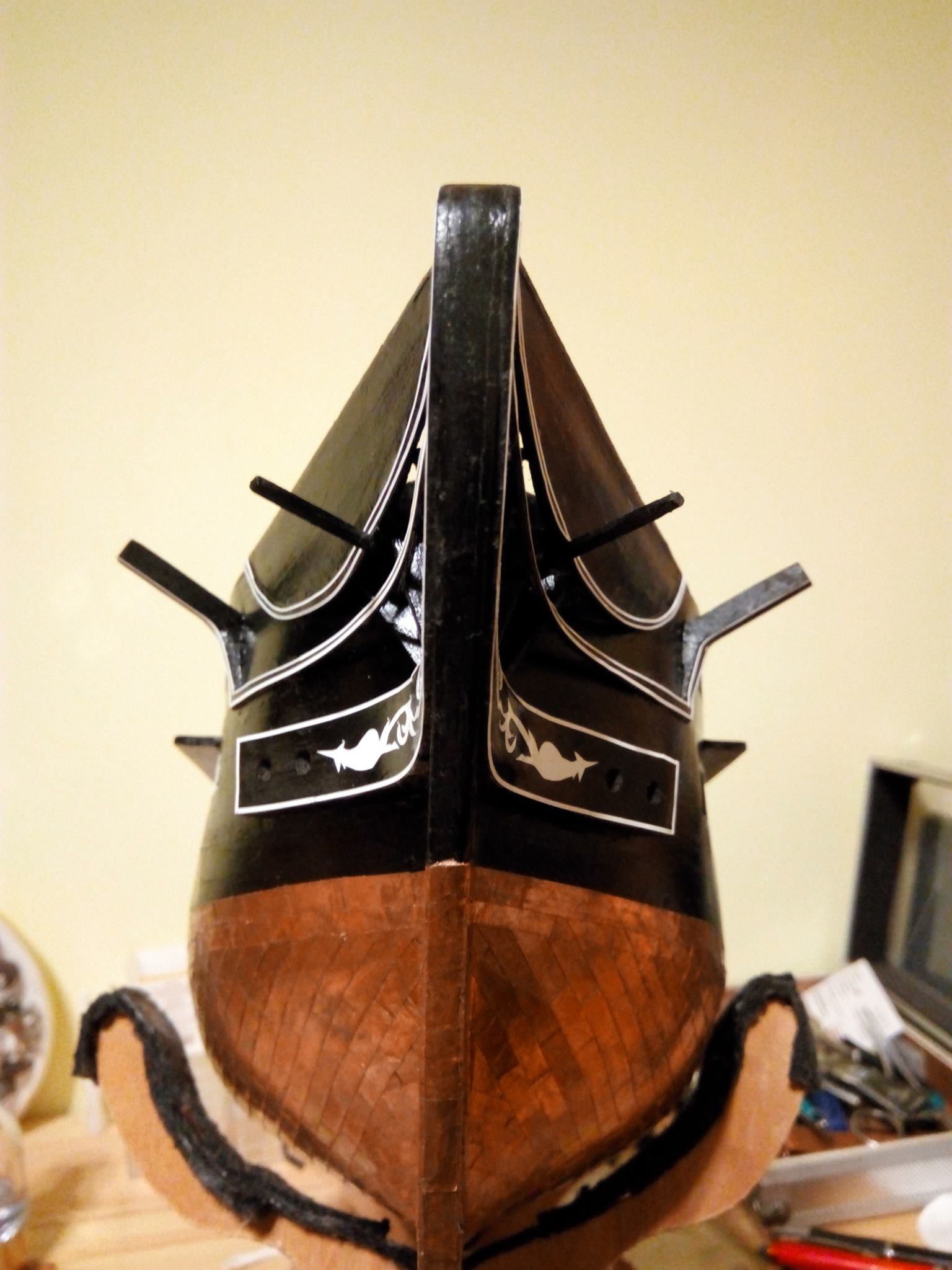

порезали "деколи"
Вложения
Жираф — это лошадь, выполненная по всем требованиям заказчика...

Аватара пользователя
HeZarD
Сообщения: 12
Зарегистрирован: Пн окт 05, 2015 16:54
Откуда: Киев

Re: USS Constitution M1:93

#14 Сообщение HeZarD » Вт окт 25, 2016 22:50

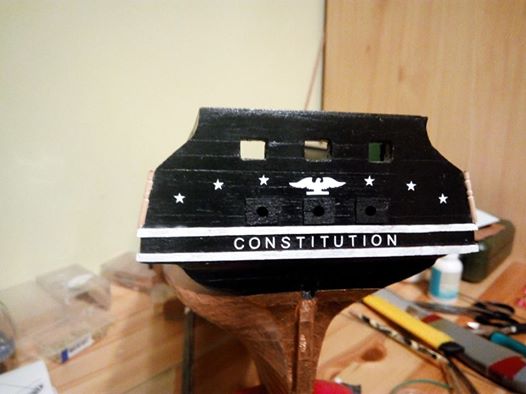

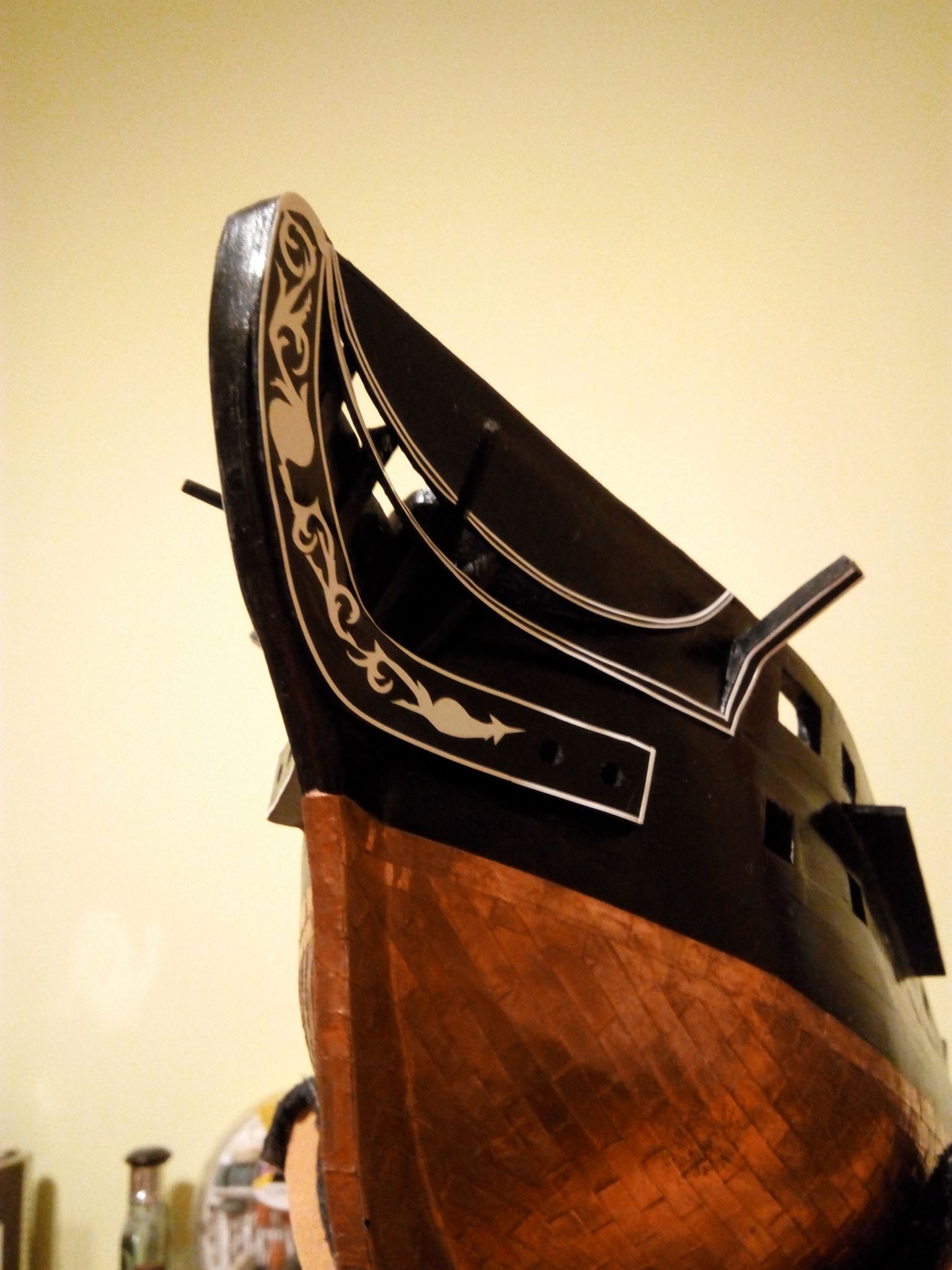

Как корабль назовешь....)))
Вложения
Жираф — это лошадь, выполненная по всем требованиям заказчика...

Аватара пользователя
HeZarD
Сообщения: 12
Зарегистрирован: Пн окт 05, 2015 16:54
Откуда: Киев

Re: USS Constitution M1:93

#15 Сообщение HeZarD » Сб ноя 05, 2016 14:22

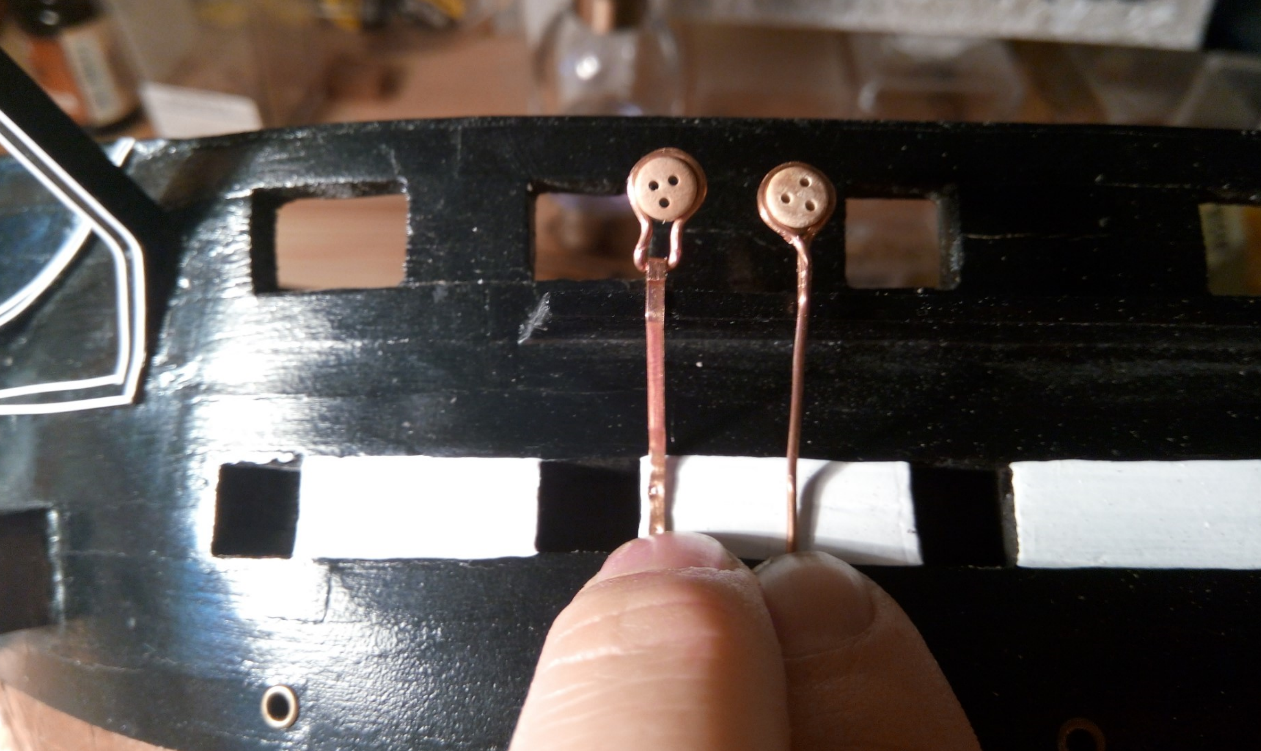

Всем привет, подскажите как лучше крепить юферсы пока попробовал два варианта проволокой и с помощью медной пластины но оба мне как то не очень нравятся(
Вложения
Жираф — это лошадь, выполненная по всем требованиям заказчика...
