английский торговый галеон от 1620г.

Форум по вопросам изготовления моделей кораблей с нуля, по чертежам.

Модераторы: FreeLander, Valentin Demin

английский торговый галеон от 1620г.

Сообщение eugen.t » Вс янв 04, 2015 12:58

Привет, Всем!. а так же с Новым Годом!
вот решил в этом году закончить постройку английского торгового галеона от 1620 года, по реконструкции немецкого автора Günther Popp в масштабе 1:50
я жу начинал с этой моделью но случилась неприятная неожиданность- в недостроеном корпусе появились шели в чистовой обшивке, наверняка вина тому
сосновая рейка которую взял для чернового покрытия. Обнюхав грабли на которые наступил пошел другим путём :D, но... не буду забегать вперед начну попорядку...
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: английский торговый галеон от 1620г.

Сообщение eugen.t » Вс янв 04, 2015 13:05

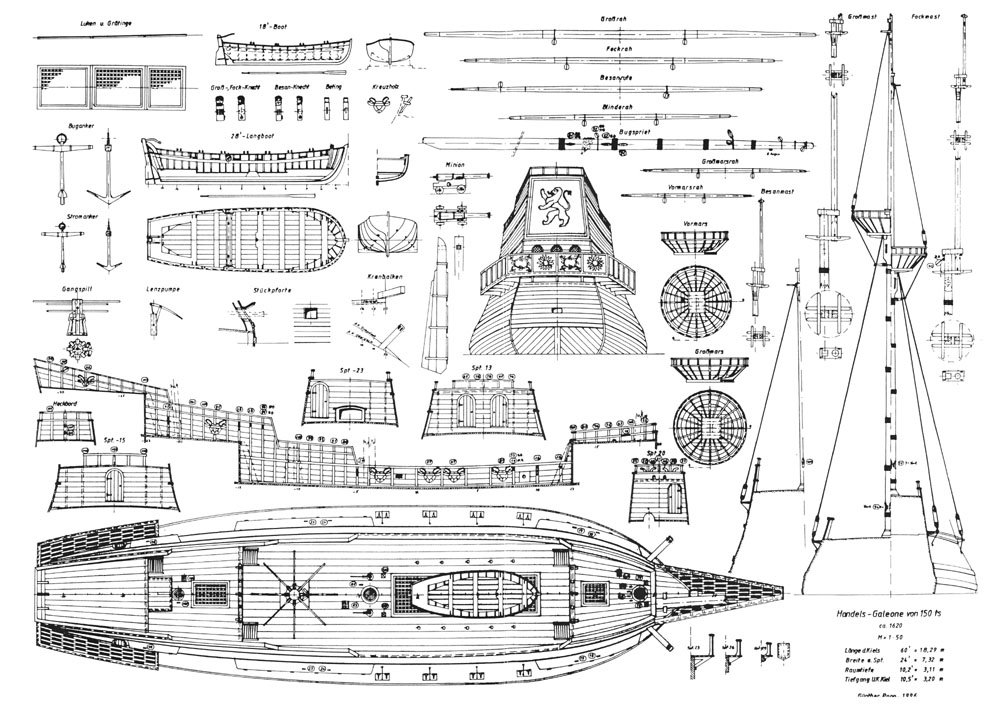

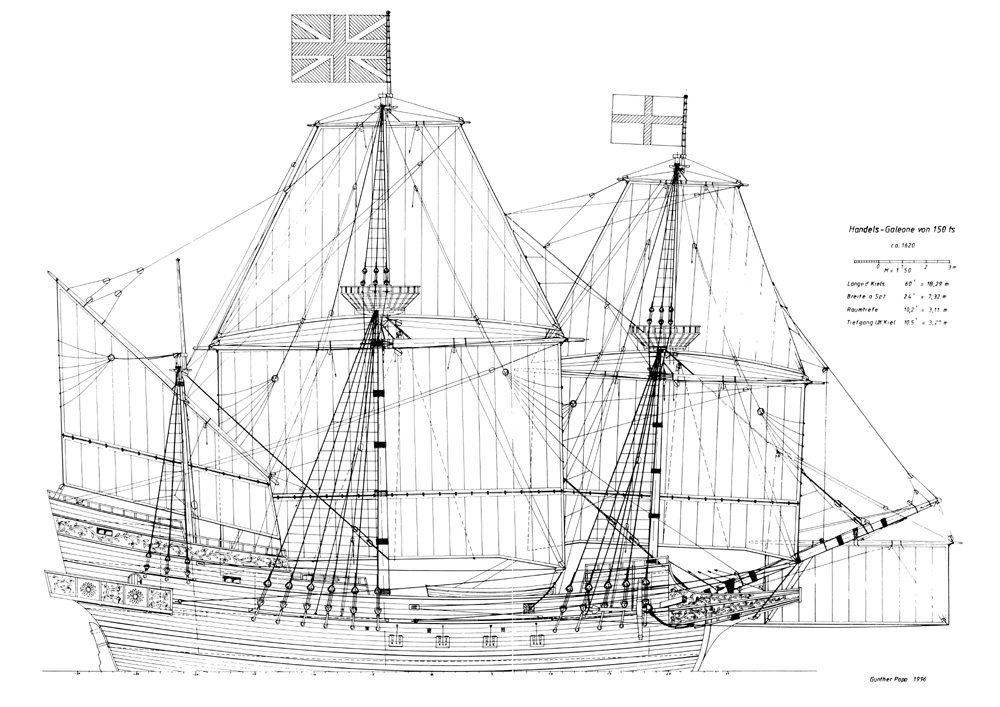

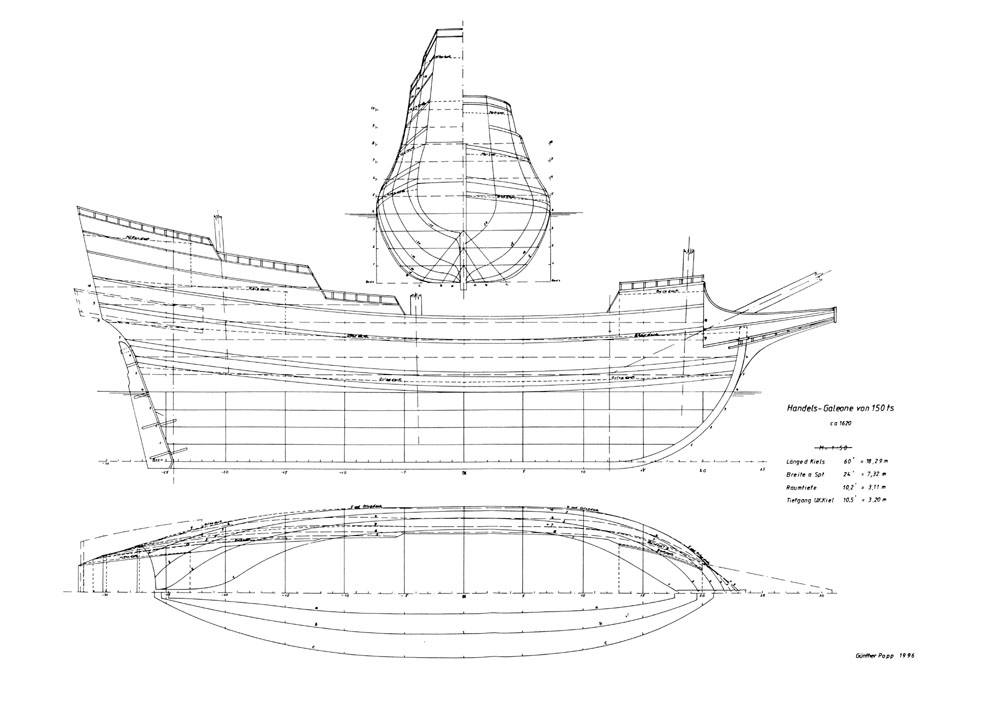

и так о чертежах как уже писал масштаб 1:50, вернее это я уже подогнал. Сами же чертежи хм... качество сильно хромает но сама идея мне понравилась
Вложения
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: английский торговый галеон от 1620г.

Сообщение eugen.t » Вс янв 04, 2015 13:26

да... где то читал, что спрашивали как чертежи на фанеру перенести там многие способы обсуждали, может не тут на другом форуме не суть.
опишу как это делалось мной может кому и пригодиться:

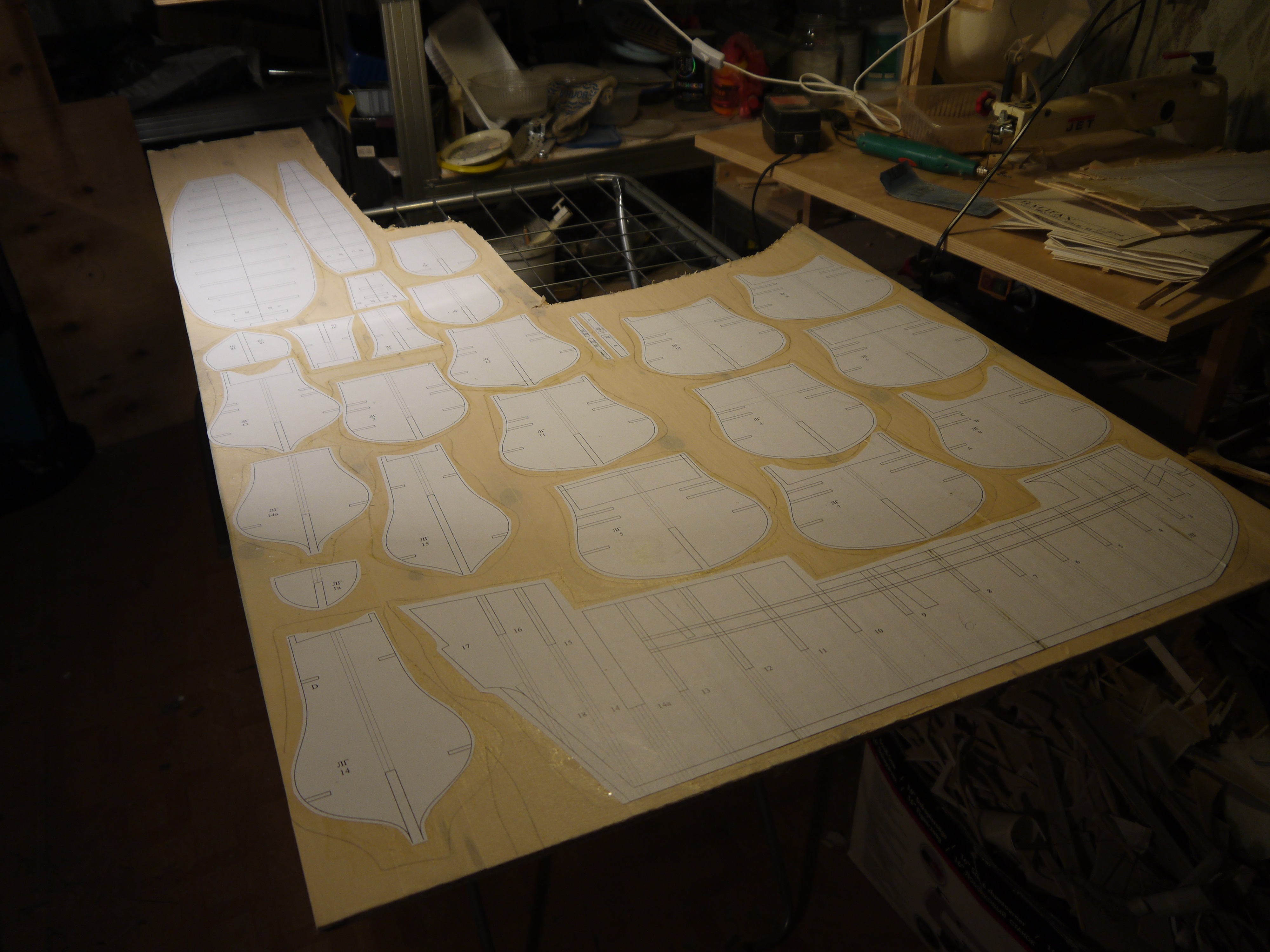

сторону фанеру на которую будет нанесен чертеж слегка отшлифовал, вырезал шпангоуты и киль промазал их разведеным жидко ПВА, наложил на отшлифованую сторону фанеры, и просушил техническим феном чтоб исчезли все пузыри и отпечаток четко разгладился- тут важно не засушить иначе сворачивается в трубочку и отклеивается, нужно отпечатки слегка сыроватыми оставить, если правильно сделать приклеится так- что не отодрать!
Вложения
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: английский торговый галеон от 1620г.

Сообщение Doctor Evil » Вс янв 04, 2015 14:47

А про знакомство с автором чертежей ни слова :(
Клуб "Чуланчик на Верфи" переводы книг по судомоделизму:
J. Harland и M. Myers. Seamanship in the age of sail / J. Boudriot The History Of The French Frigate 1650-1850
Аватара пользователя
Doctor Evil
родоначальник
родоначальник

Сообщения: 3685
Зарегистрирован: Сб май 22, 2010 10:14
Откуда: г. Обнинск
Благодарил (а): 401 раз.
Поблагодарили: 331 раз.

Re: английский торговый галеон от 1620г.

Сообщение eugen.t » Вс янв 04, 2015 15:23

Doctor Evil писал(а):А про знакомство с автором чертежей ни слова :(

к сожалению незнаком..., но мы вместе в "arbeitskreis-historischer-schiffbau" так что доктор могу посодействовать если тебе что-то надо :D
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: английский торговый галеон от 1620г.

Сообщение ehs911 » Вс янв 04, 2015 16:03

Добрый день.

eugen.t писал(а):сторону фанеру на которую будет нанесен чертеж слегка отшлифовал, вырезал шпангоуты и киль промазал их разведеным жидко ПВА, наложил на отшлифованую сторону фанеры, и просушил техническим феном чтоб исчезли все пузыри и отпечаток четко разгладился


При таком способе бумагу от разведенного ПВА может достаточно сильно повести. Проверено. Лучше пользоваться клеющим карандашом. Наносить слой, конечно, без фанатизма. А после все сошлифовать.
С уважением, Сергей.

---------------------
На стапеле: "Гиацинт"
Аватара пользователя
ehs911

Сообщения: 280
Зарегистрирован: Ср июл 03, 2013 1:47
Откуда: Краснодарский край, г.Новороссийск
Благодарил (а): 4 раз.
Поблагодарили: 20 раз.

Re: английский торговый галеон от 1620г.

Сообщение Victor1970s » Вс янв 04, 2015 16:49

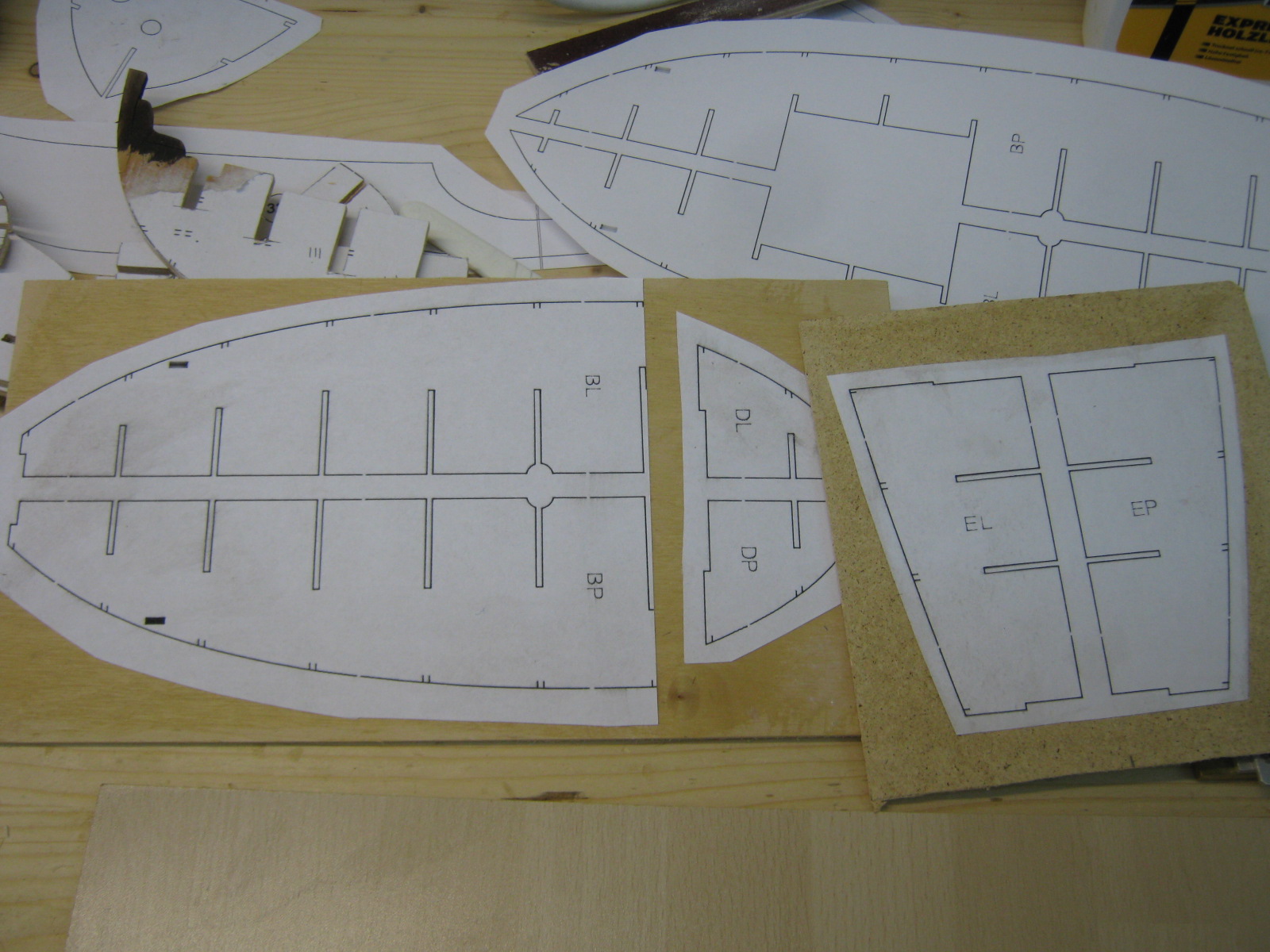

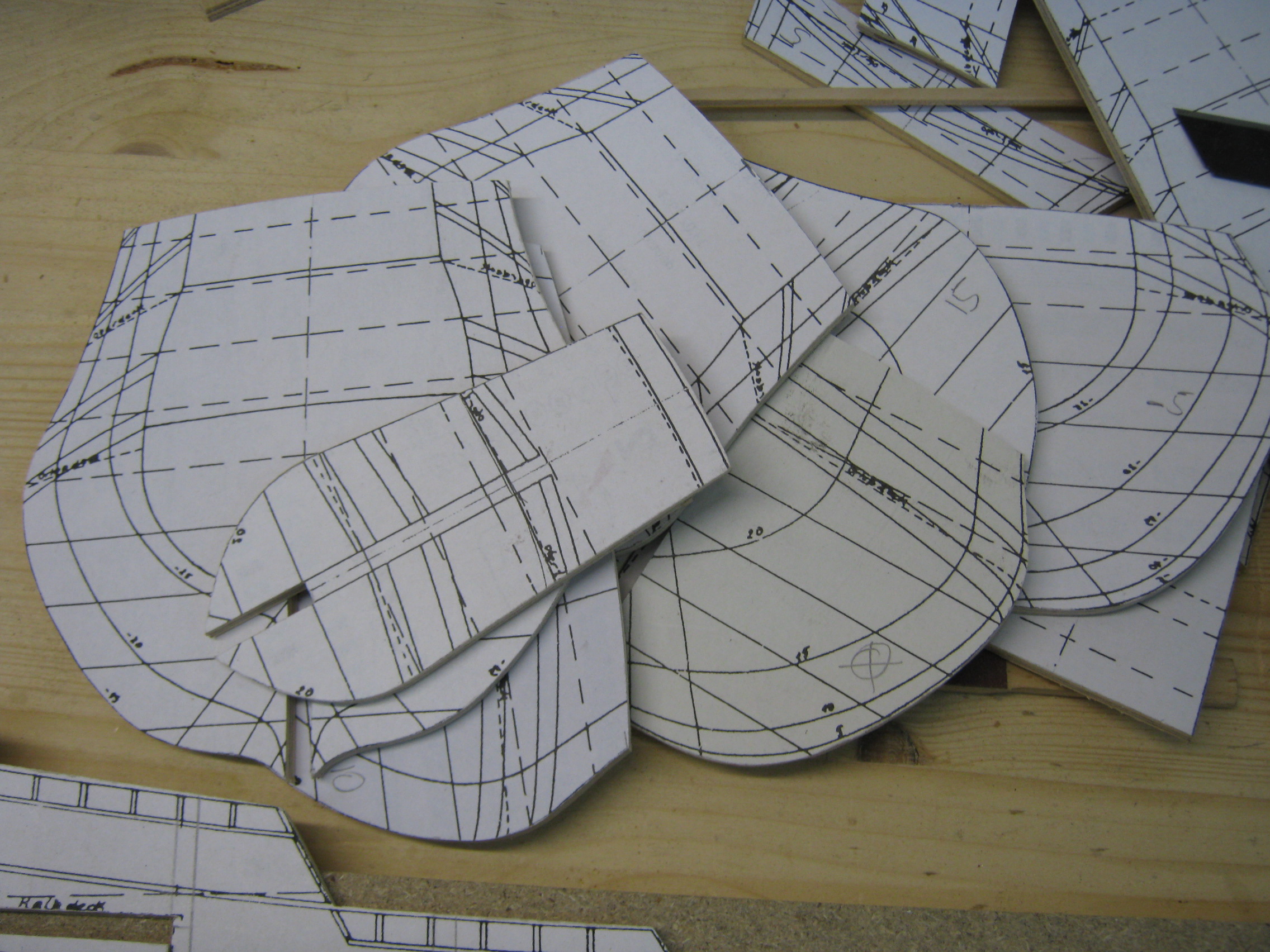

я - наклеиваю малярный скотч на фанеру, мажу место под наклейку клеем Момент, накладываю бумагу и притираю дощечкой. После выпиливания - снимаю молярный скотч. Деталь готова
Вложения
Аватара пользователя
Victor1970s

Сообщения: 194
Зарегистрирован: Пн ноя 25, 2013 15:14
Откуда: Челябинск
Благодарил (а): 7 раз.
Поблагодарили: 5 раз.

Re: английский торговый галеон от 1620г.

Сообщение Михаил Смирнов » Вс янв 04, 2015 19:54

ehs911 писал(а):При таком способе бумагу от разведенного ПВА может достаточно сильно повести. Проверено. Лучше пользоваться клеющим карандашом.
Согласен с Сергеем. Либо клеевой карандаш либо копирка.
С начало голова, затем руки.
Аватара пользователя
Михаил Смирнов

Сообщения: 3272
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 34 раз.
Поблагодарили: 212 раз.

Re: английский торговый галеон от 1620г.

Сообщение Олег Серегин » Вс янв 04, 2015 21:04

Михаил Смирнов писал(а):
ehs911 писал(а):Лучше пользоваться клеющим карандашом.

+2
Прямая обязанность художника показывать, а не доказывать. © А.Блок
Заказ парусов: haron.ul@yandex.ru
Аватара пользователя
Олег Серегин

Сообщения: 3505
Зарегистрирован: Пт янв 30, 2009 16:30
Откуда: Ульяновск
Благодарил (а): 324 раз.
Поблагодарили: 212 раз.

Re: английский торговый галеон от 1620г.

Сообщение Victor1970s » Вс янв 04, 2015 21:11

Но от клеющего карандаша - бумагу тоже ведет...
Аватара пользователя
Victor1970s

Сообщения: 194
Зарегистрирован: Пн ноя 25, 2013 15:14
Откуда: Челябинск
Благодарил (а): 7 раз.
Поблагодарили: 5 раз.

Re: английский торговый галеон от 1620г.

Сообщение Олег Серегин » Вс янв 04, 2015 21:25

А мазать лучше дерево и бумажку разглаживать без фанатизма. А то ведь и само дерево может повести :lol:
Прямая обязанность художника показывать, а не доказывать. © А.Блок
Заказ парусов: haron.ul@yandex.ru
Аватара пользователя
Олег Серегин

Сообщения: 3505
Зарегистрирован: Пт янв 30, 2009 16:30
Откуда: Ульяновск
Благодарил (а): 324 раз.
Поблагодарили: 212 раз.

Re: английский торговый галеон от 1620г.

Сообщение eugen.t » Вс янв 04, 2015 23:12

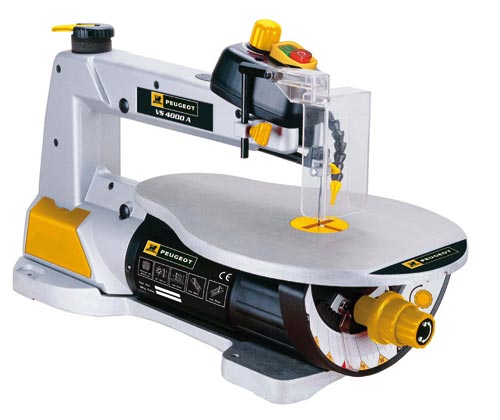

при помощи електролобзика Energy Scoll от Peugeot нарезал элементы силового каркаса
на такой машинке работать... да с мощностью в 400ватт ну просто сказка... :D,
приобрел недавно можно сказать первая резка в таком количестве
Вложения
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: английский торговый галеон от 1620г.

Сообщение eugen.t » Пн янв 05, 2015 11:50

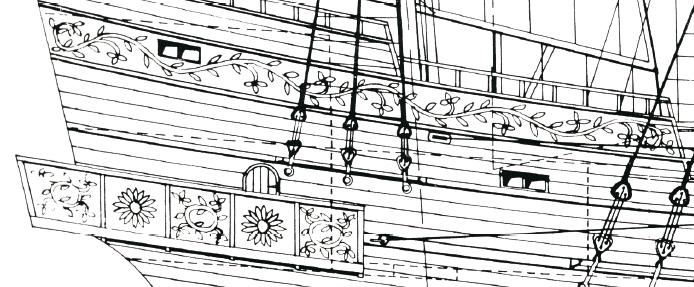

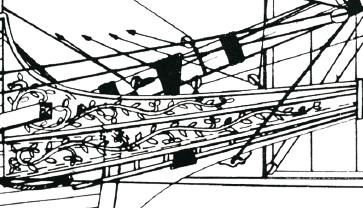

ещё не дошел до декора а уже прикидываю что к чему выкладываю декор в картинках, народ посоветуйте как сделать- рисованный или резной, если рисованный может как то можно отпечатать а потом на дерево перевести
Вложения
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: английский торговый галеон от 1620г.

Сообщение Игорь Тараканов » Пн янв 05, 2015 15:02

Ответ скрыт в самом заголовке ветки. Это торговый галеон! Какая резьба?! Кому такой галеон, по цене небольшого дворца, нужен? В чём возить сено будем: в телеге или в мерседесе слк...
Аватара пользователя
Игорь Тараканов

Сообщения: 5853
Зарегистрирован: Сб дек 29, 2012 5:31
Благодарил (а): 34 раз.
Поблагодарили: 546 раз.

Re: английский торговый галеон от 1620г.

Сообщение Игорь Тараканов » Пн янв 05, 2015 15:10

" если рисованный может как то можно отпечатать а потом на дерево перевести"

Английские мастера-строители моделей для адмиралтейств-коллегии примерно так и поступали: фризы они делали из тонкой качественной бумаги, которую спокойненько разрисовывали в удобных условиях на столе под лупами, а потом приклеивали на модель.

рисовать прямо на досках - это положить изначально толстый слой грунта, чтобы краски не впитывались и не растекались по волокнам - то есть, ничего хорошего изначально из идеи "нарисовать прямо на модели", не выйдет.
Вложения

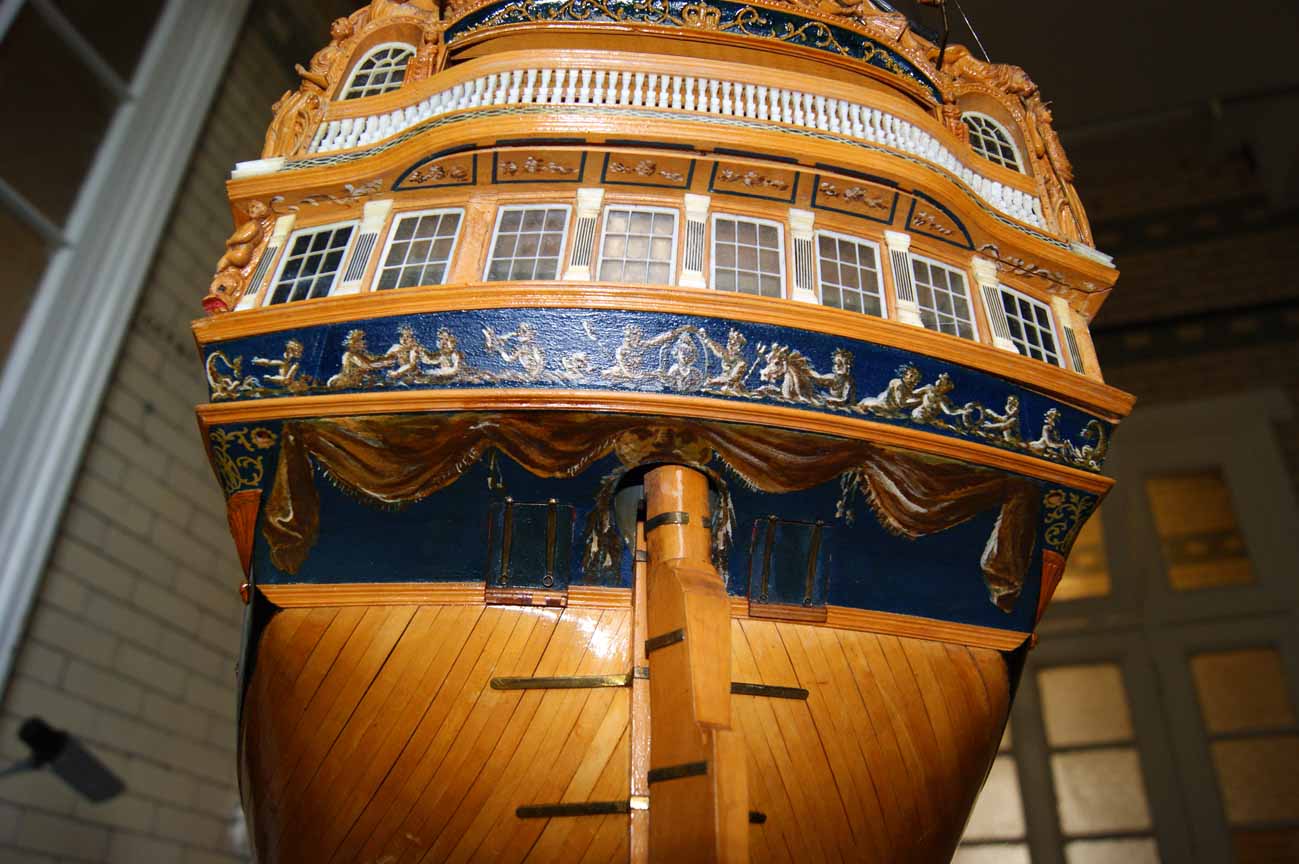

Рисунки на самом деле выполнены на бумаге и приклеены к модели
Аватара пользователя
Игорь Тараканов

Сообщения: 5853
Зарегистрирован: Сб дек 29, 2012 5:31
Благодарил (а): 34 раз.
Поблагодарили: 546 раз.
