Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение belochka » Пт янв 24, 2014 23:26

Ну-с, приступим. :P
Задумана диорама, поэтому масштаб такой маленький.

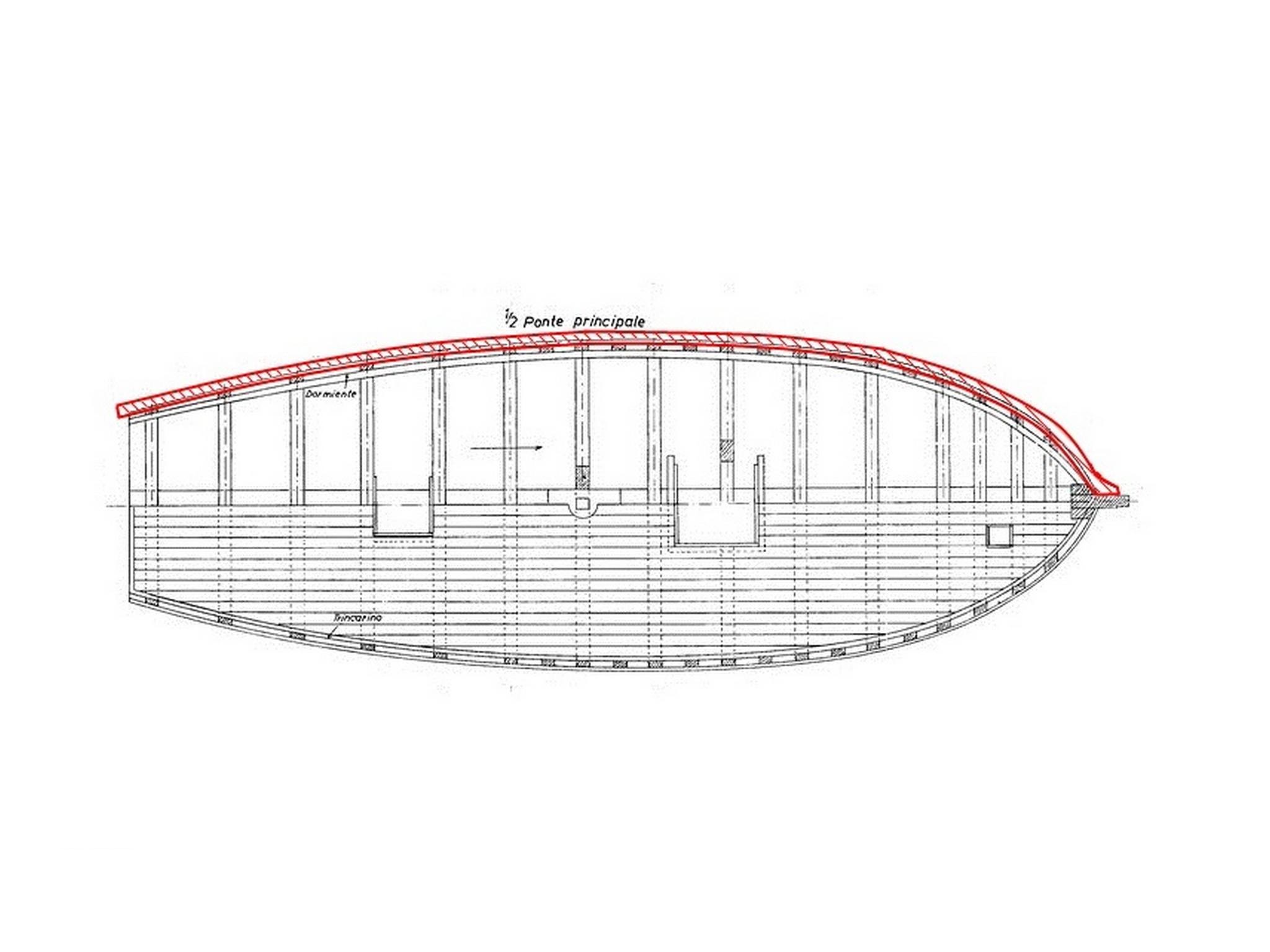

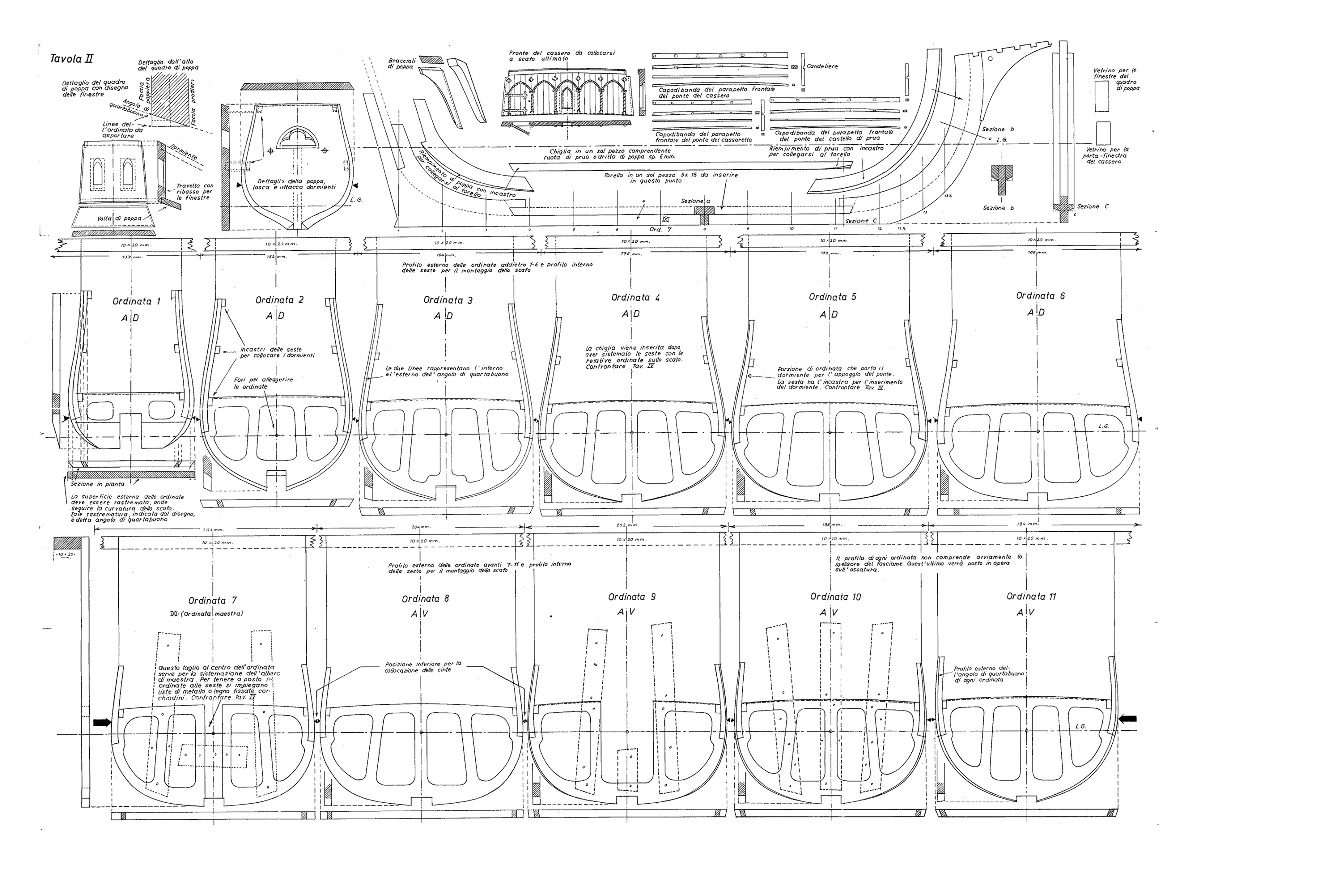

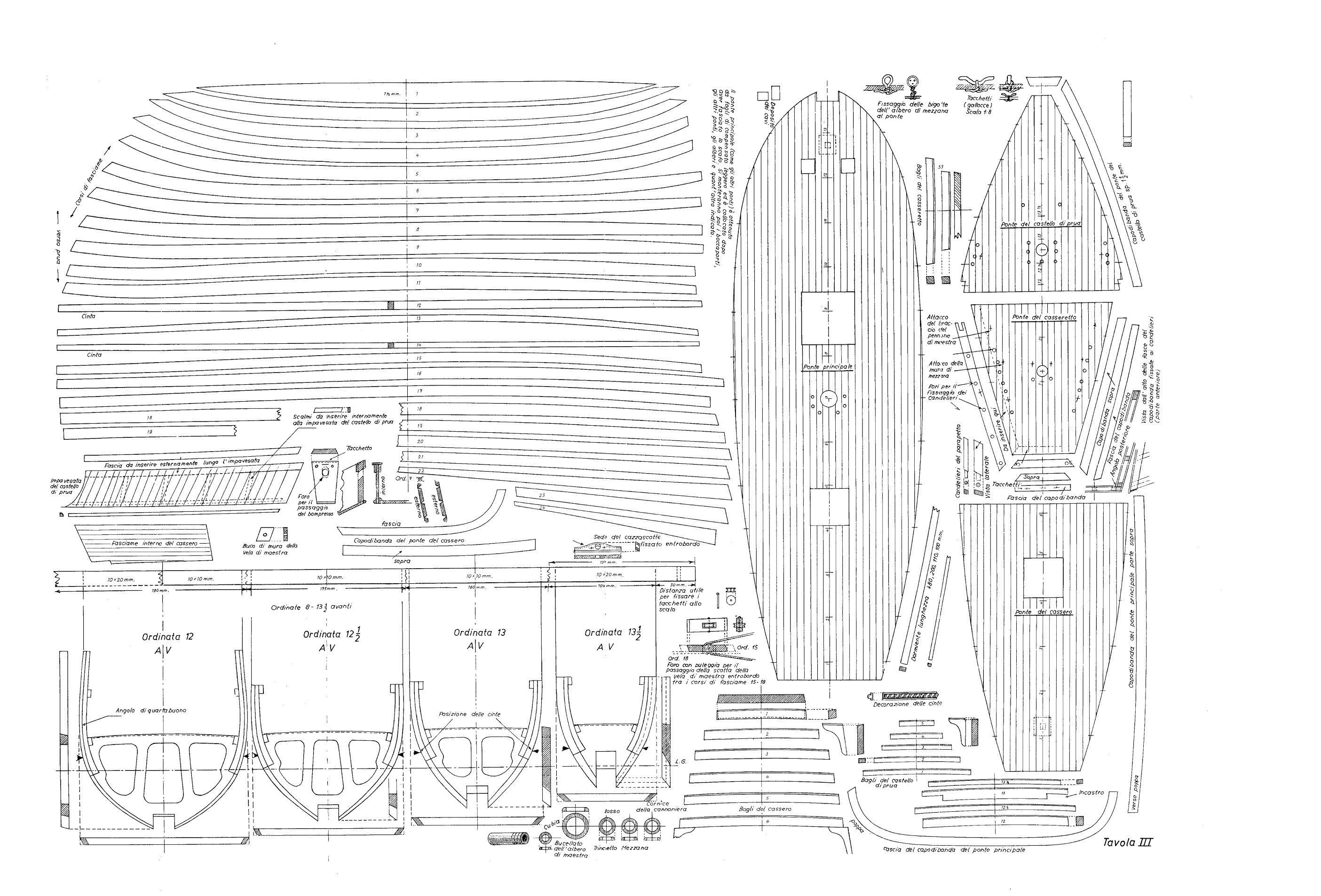

Чертежи. Что-то не получается нормально их загрузить. Изменила формат, теперь картинки видно.
Вложения
Последний раз редактировалось belochka Сб янв 25, 2014 20:10, всего редактировалось 1 раз.
Аватара пользователя
belochka

Сообщения: 779
Зарегистрирован: Пт окт 30, 2009 22:34
Откуда: Москва
Благодарил (а): 20 раз.
Поблагодарили: 54 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение belochka » Пт янв 24, 2014 23:36

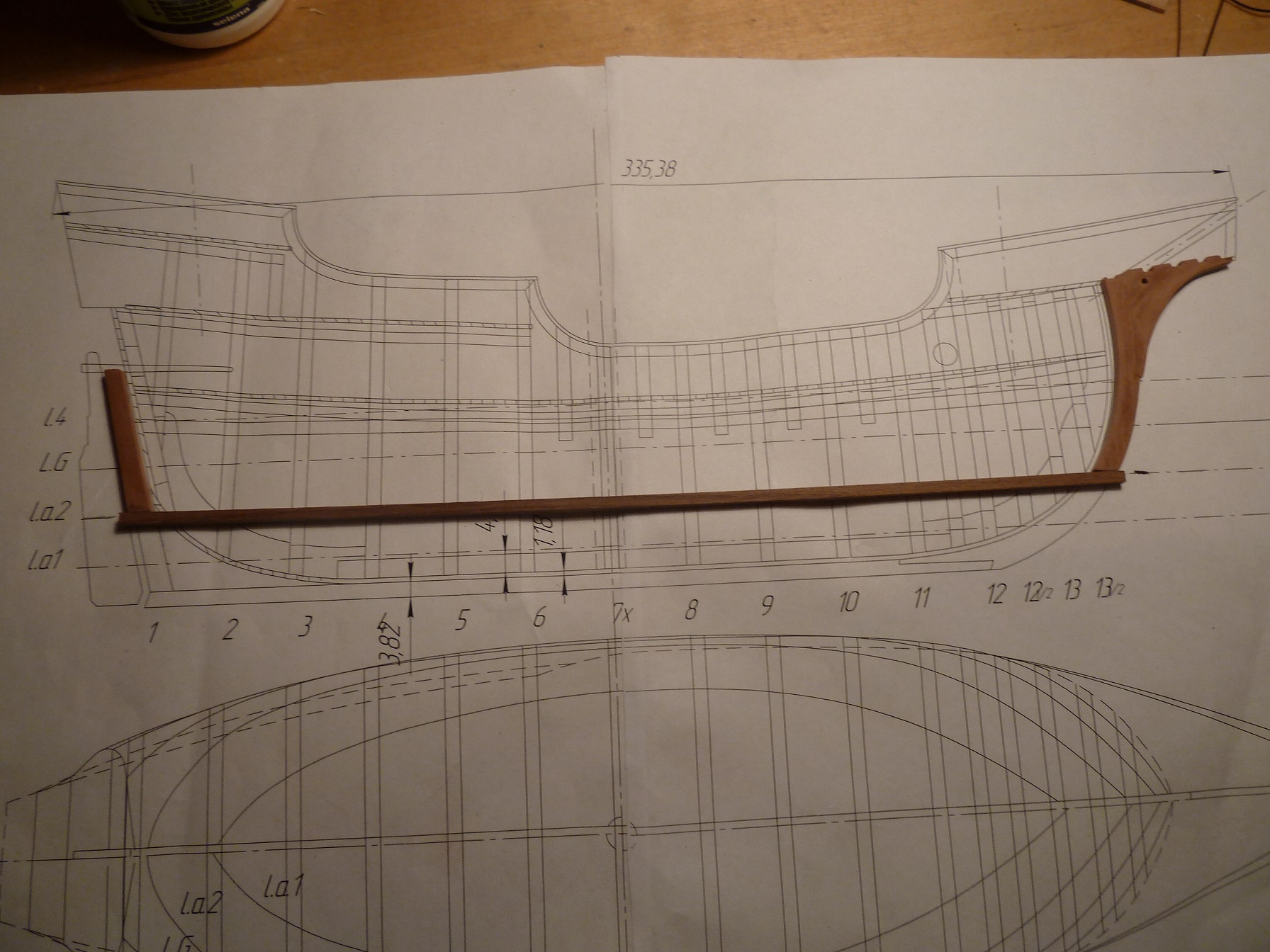

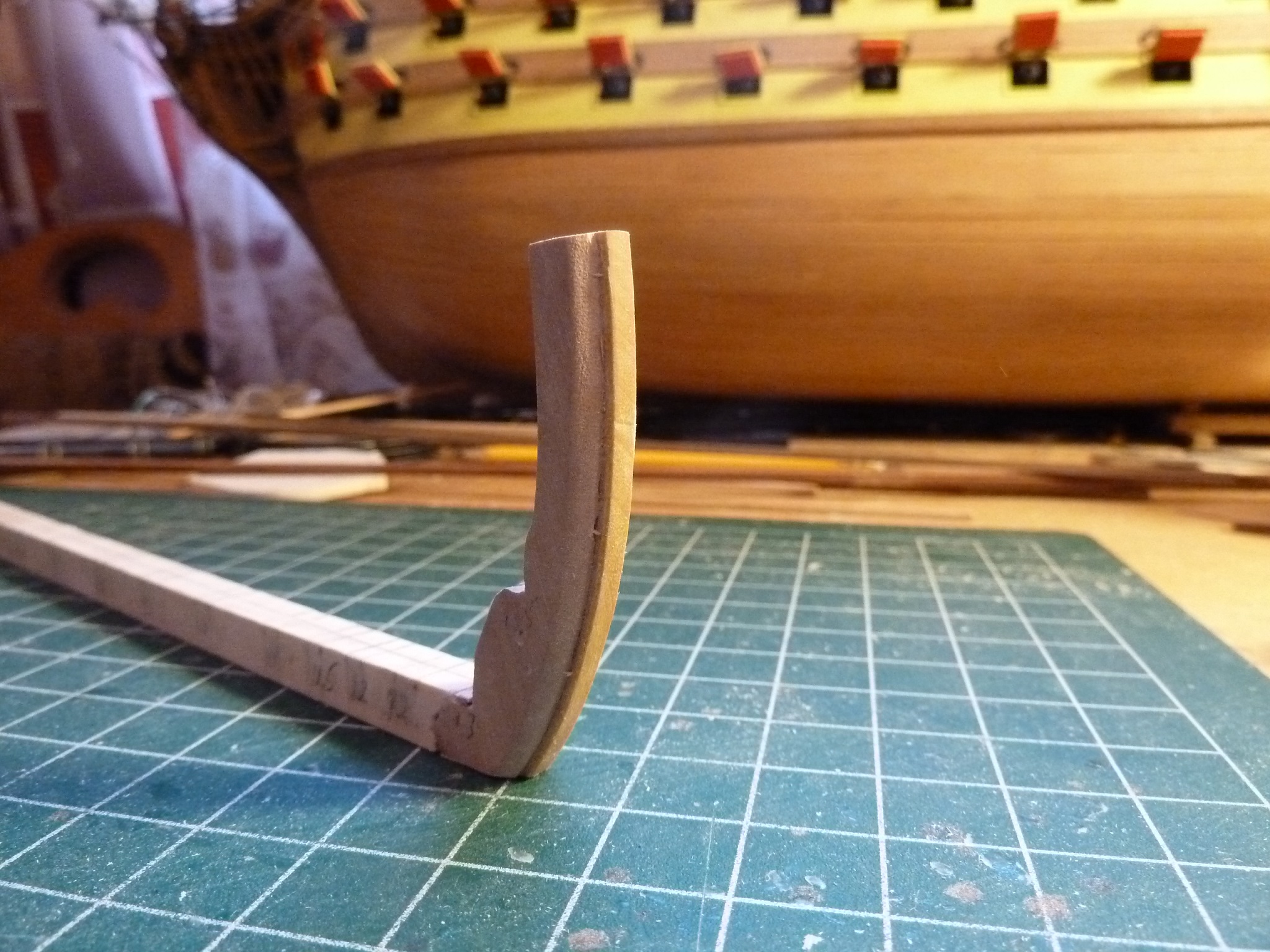

Килевая рамка из темной груши.Ширина рамки 3мм.

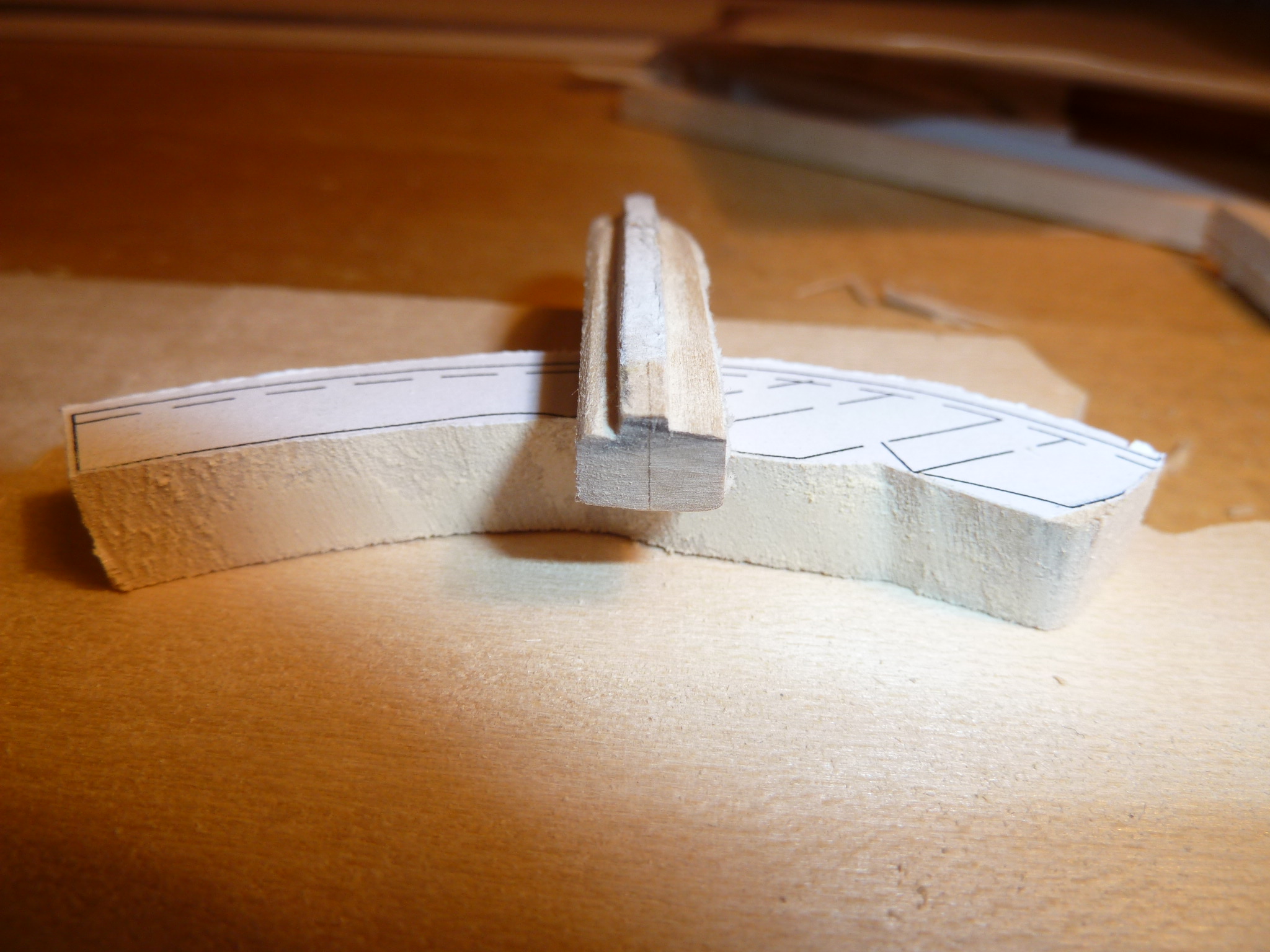

Вставки для шпангоутов из липы. Ширина вставок 8 мм. Поскольку испытываю дефицит материала, пришлось склеить две плашки липы 4мм.
Сложная форма кромки вставки для носовых шпангоутов не получилась. :? Как технологически принято делать такие сложные формы?
И еще у меня не получается ровная форма при стачивании надфилем. Как ни стараюсь, плоскость искривляется либо вперед, либо назад.
Вложения
Аватара пользователя
belochka

Сообщения: 779
Зарегистрирован: Пт окт 30, 2009 22:34
Откуда: Москва
Благодарил (а): 20 раз.
Поблагодарили: 54 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение UHU » Сб янв 25, 2014 10:50

ватерлиния на второй фотке, судя по чертежам, должна линией выше... т.к., если ватерлиния там, где "киль" на втором фото - кораблик перевернется :(
стараюсь не выпиливать сложные формы надфилем, к тому же вдоль волокон и со внутренними углами, а делать сложные формы из отдельных простых форм, но, так трудоемкость повышается...
Аватара пользователя
UHU

Сообщения: 935
Зарегистрирован: Вт фев 24, 2009 9:36
Благодарил (а): 103 раз.
Поблагодарили: 58 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение belochka » Сб янв 25, 2014 11:24

Спасибо. Я знаю, что ватерлиния выше, это запас на толщину воды. :)
Аватара пользователя
belochka

Сообщения: 779
Зарегистрирован: Пт окт 30, 2009 22:34
Откуда: Москва
Благодарил (а): 20 раз.
Поблагодарили: 54 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение векло » Сб янв 25, 2014 11:48

belochka писал(а):Чертежи. Что-то не получается нормально их загрузить.

Просто они в формате тифф,а надо в джипег конвертнуть.
Счастливого "пути"!Диорам здесь не было ещё кажется,будет интересно посмотреть.
Аватара пользователя
векло
родоначальник
родоначальник

Сообщения: 1757
Зарегистрирован: Ср янв 18, 2006 0:17
Откуда: ЦФО
Благодарил (а): 37 раз.
Поблагодарили: 130 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение belochka » Сб янв 25, 2014 13:41

Гарантировать интересное кино не могу. :lol: Может вообще ничего не получится. :roll:
Конвертировать файлы я ее умею. :shock: Их хоть видно? Эти чертежи для общего понимания А непосредственно использую чертежи, доработанные на Компасе Николаем Пикулиным из Костромы. Он обитает на питерском Мире моделей и уже заканчивает свою замечательную Санта-Марию.
Аватара пользователя
belochka

Сообщения: 779
Зарегистрирован: Пт окт 30, 2009 22:34
Откуда: Москва
Благодарил (а): 20 раз.
Поблагодарили: 54 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение векло » Сб янв 25, 2014 18:24

Гарантировать интересное кино не могу. :lol: Может вообще ничего не получится. :roll:

Отставить панику! :D Всё получится.
В первом сообщении две фотки не видно,остальные отображаются.
Открываете файл программой paint, в каждом windowsе есть,в левом верхнем углу такая страничка со стрелочкой нажимаете левой кнопкой мыши,выскакивает окошко наводите на "сохранить как" дальше появляется список с форматами в каком сохранить хотите,нажимаете сохранить в jpg,выскакивает окно выбираете место на компьютере куда хотите файл сохранить ,нажимаете сохранить,вроде всё
Аватара пользователя
векло
родоначальник
родоначальник

Сообщения: 1757
Зарегистрирован: Ср янв 18, 2006 0:17
Откуда: ЦФО
Благодарил (а): 37 раз.
Поблагодарили: 130 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение belochka » Ср апр 09, 2014 22:37

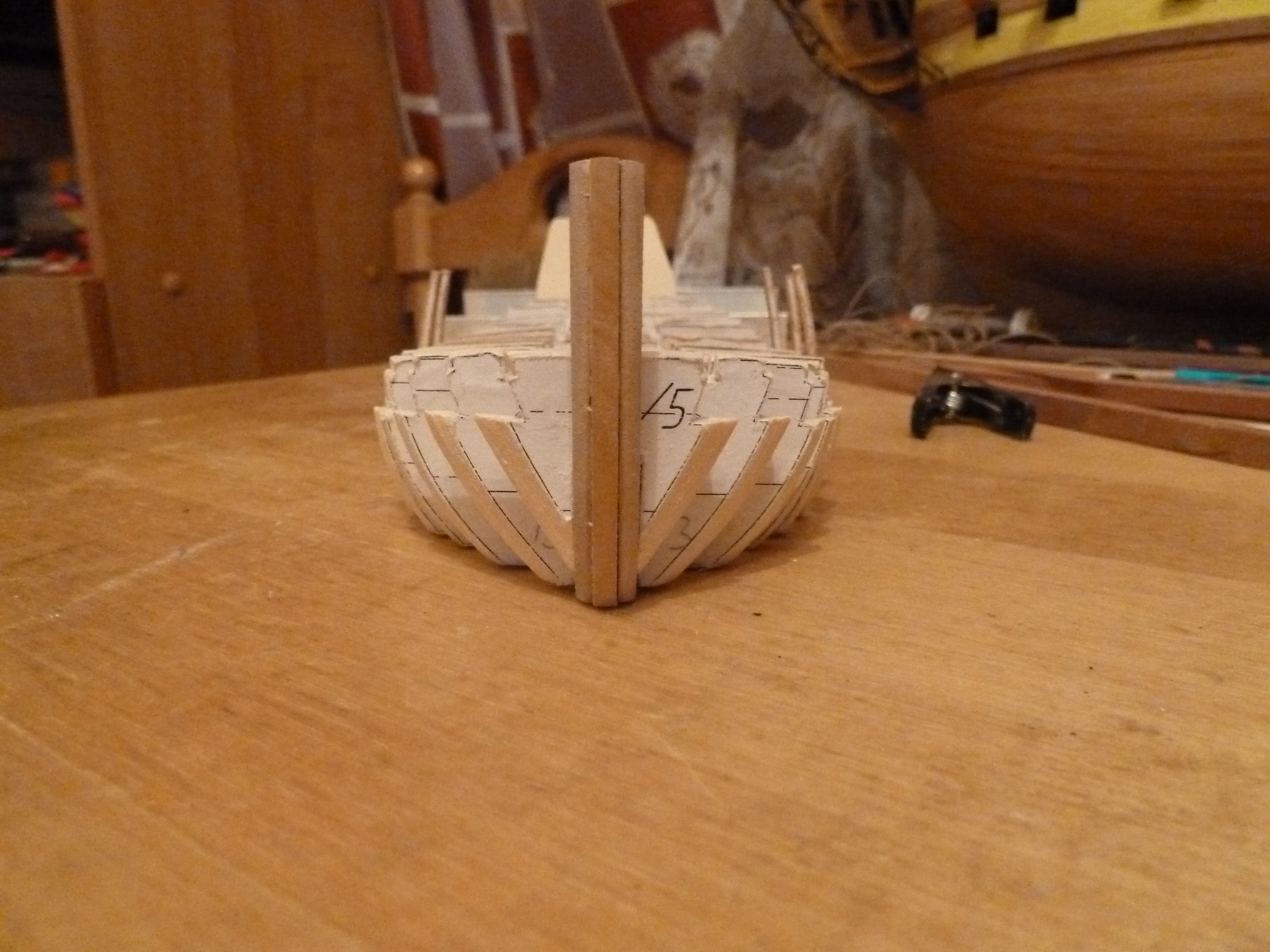

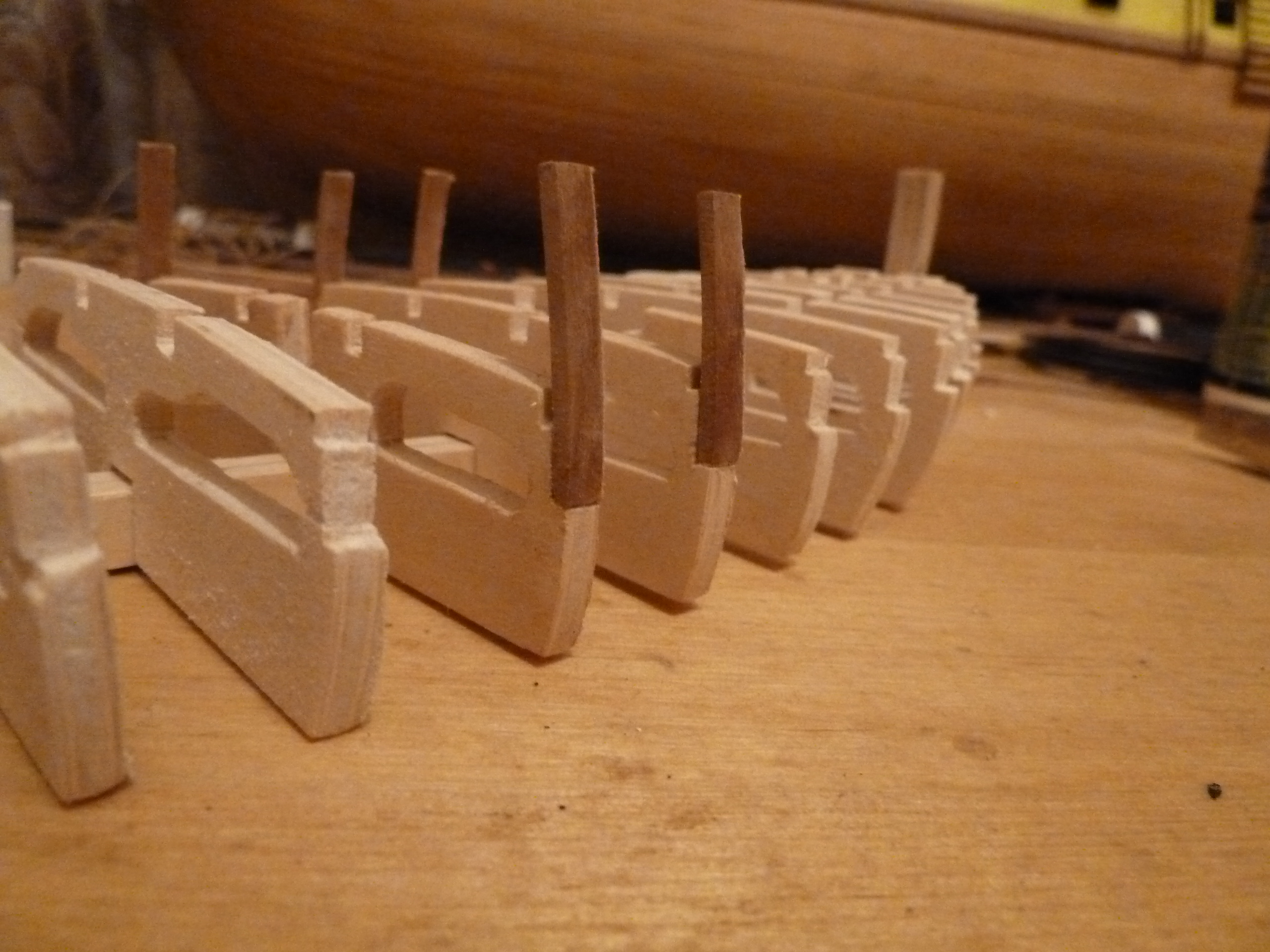

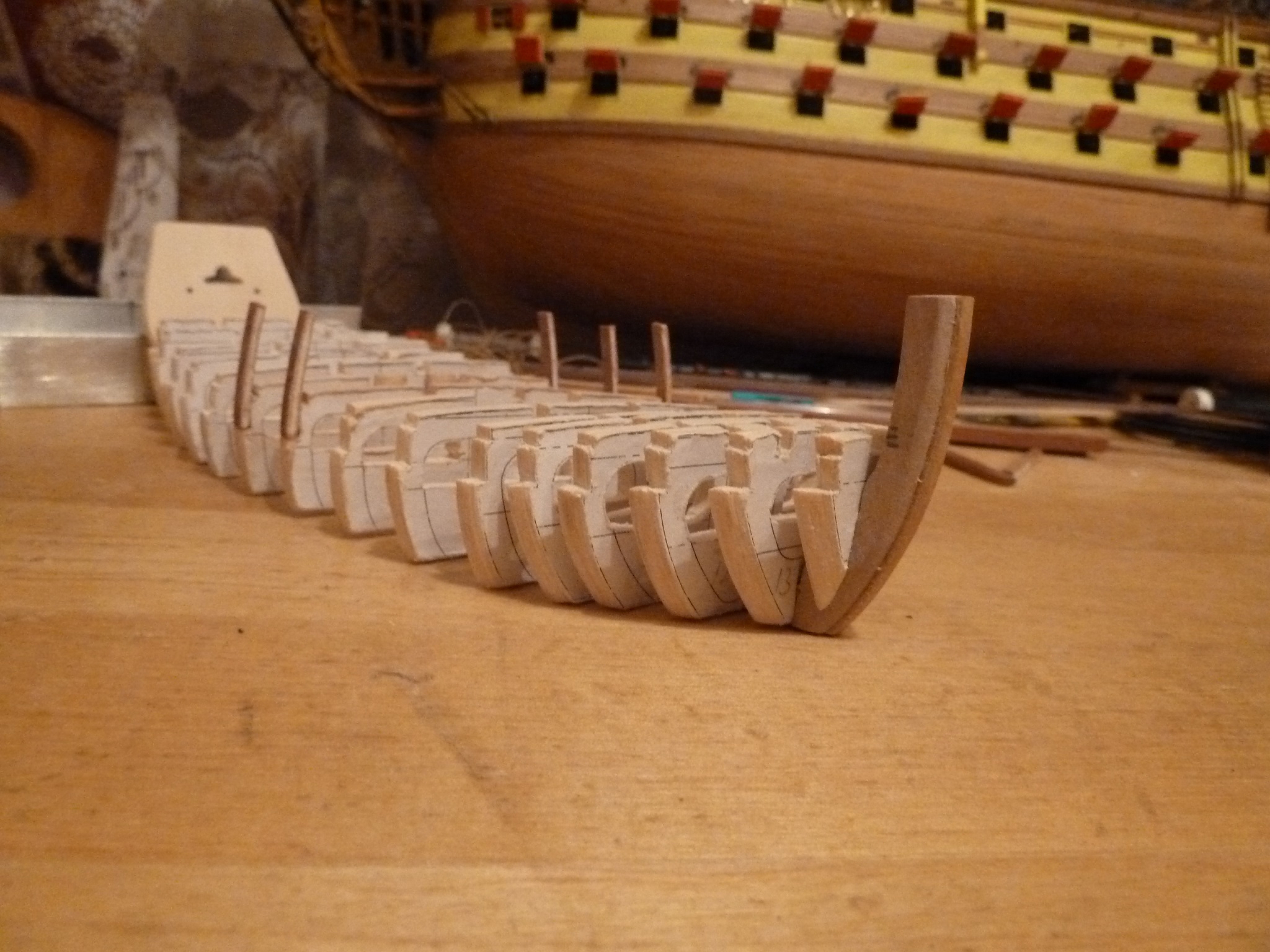

Отставила панику, сосредоточилась и осилила вставку для носовых шпангоутов. :D Сделала ее из трех частей. Вырезала шпангоуты, отмалковала их..... и напортачила. Выемки для топтимберсов шангоутов (верхушек шпангоутов) вырезала не под углом согласно малковки. :( Теперь придется выкручиваться, приклеивать клинышки. Пока вырезала топтимберсы к двум шпангоутам.
Вложения
Аватара пользователя
belochka

Сообщения: 779
Зарегистрирован: Пт окт 30, 2009 22:34
Откуда: Москва
Благодарил (а): 20 раз.
Поблагодарили: 54 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение konstantin.fom » Чт апр 10, 2014 10:27

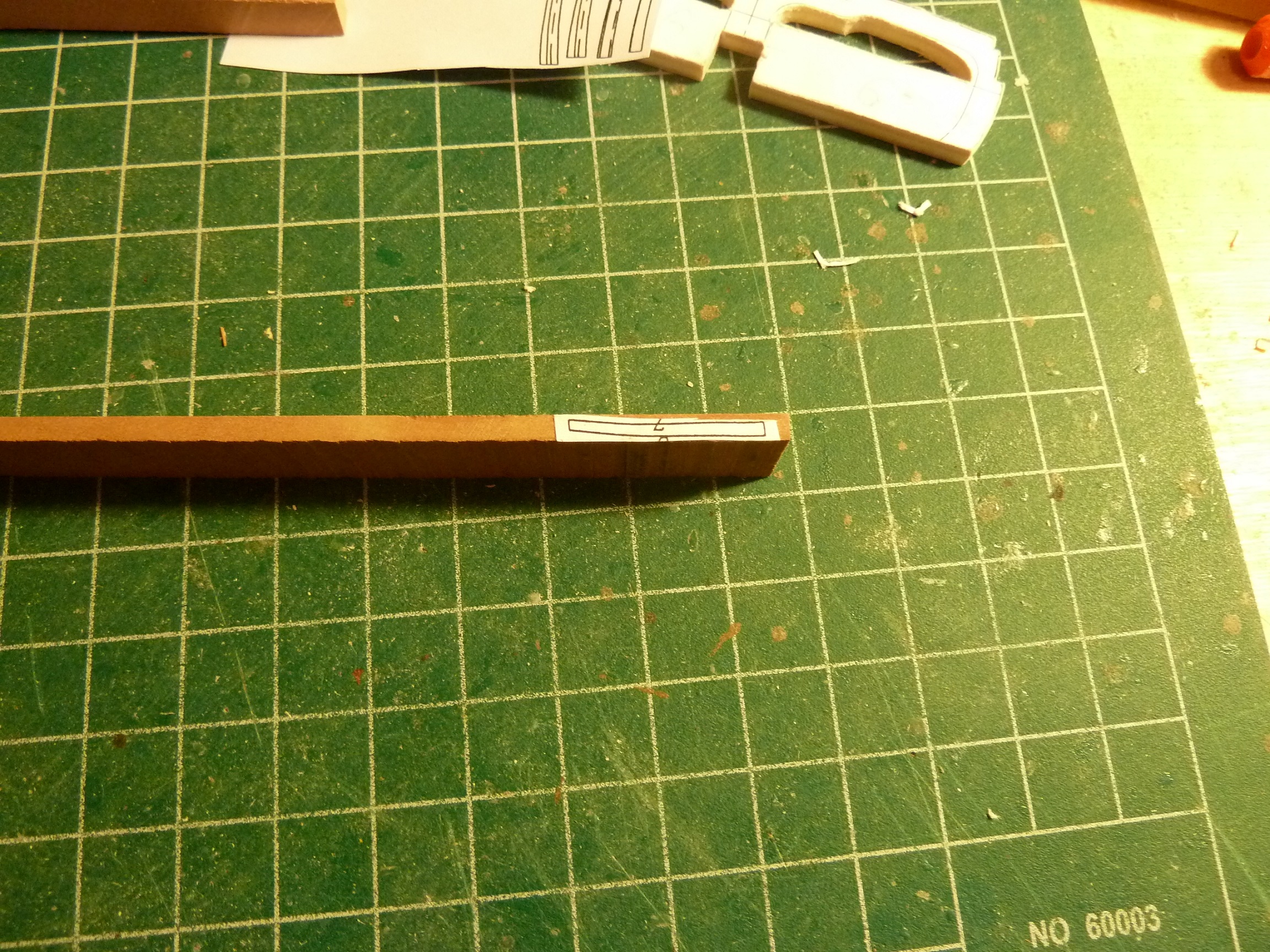

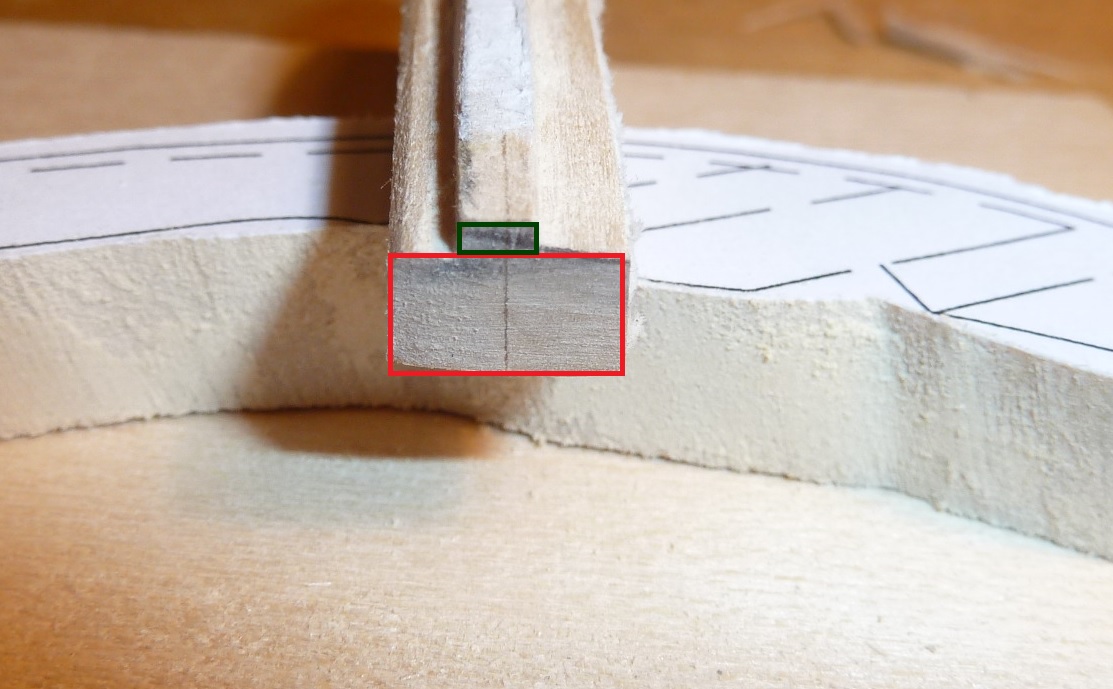

Ира, если выпилить из фанеры две рыбины заштриховано красным цветом) и поставить их временно, приклеив к транцу, двум топтимберсам и форштевню, устанавливать остальные топтимберсы будет гораздо удобнее.
Вложения
Константин Фомин
Аватара пользователя
konstantin.fom

Сообщения: 322
Зарегистрирован: Ср апр 04, 2012 15:30
Откуда: Санкт-Петербург
Благодарил (а): 48 раз.
Поблагодарили: 105 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение belochka » Вс май 18, 2014 1:24

Всем привет!

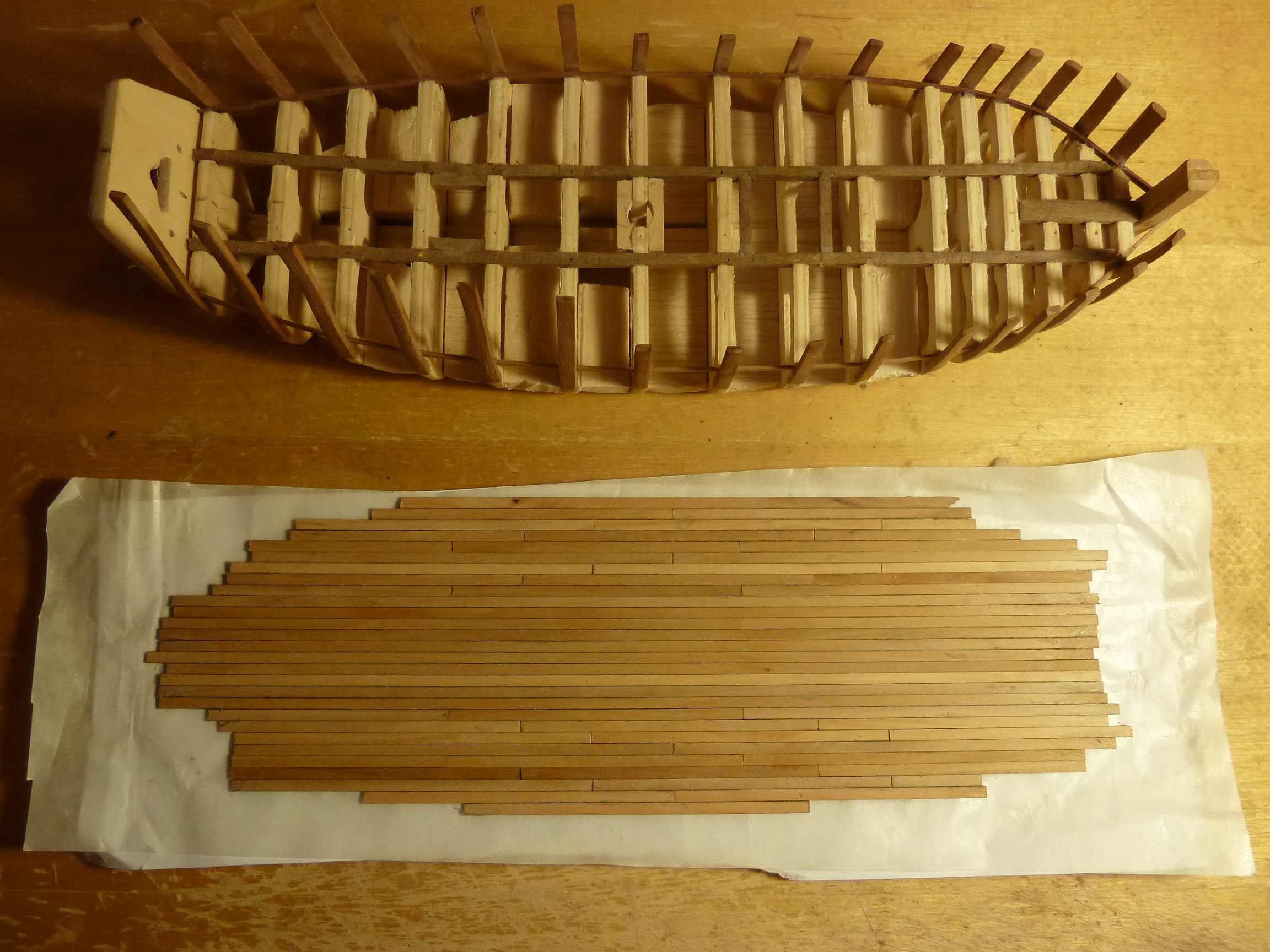

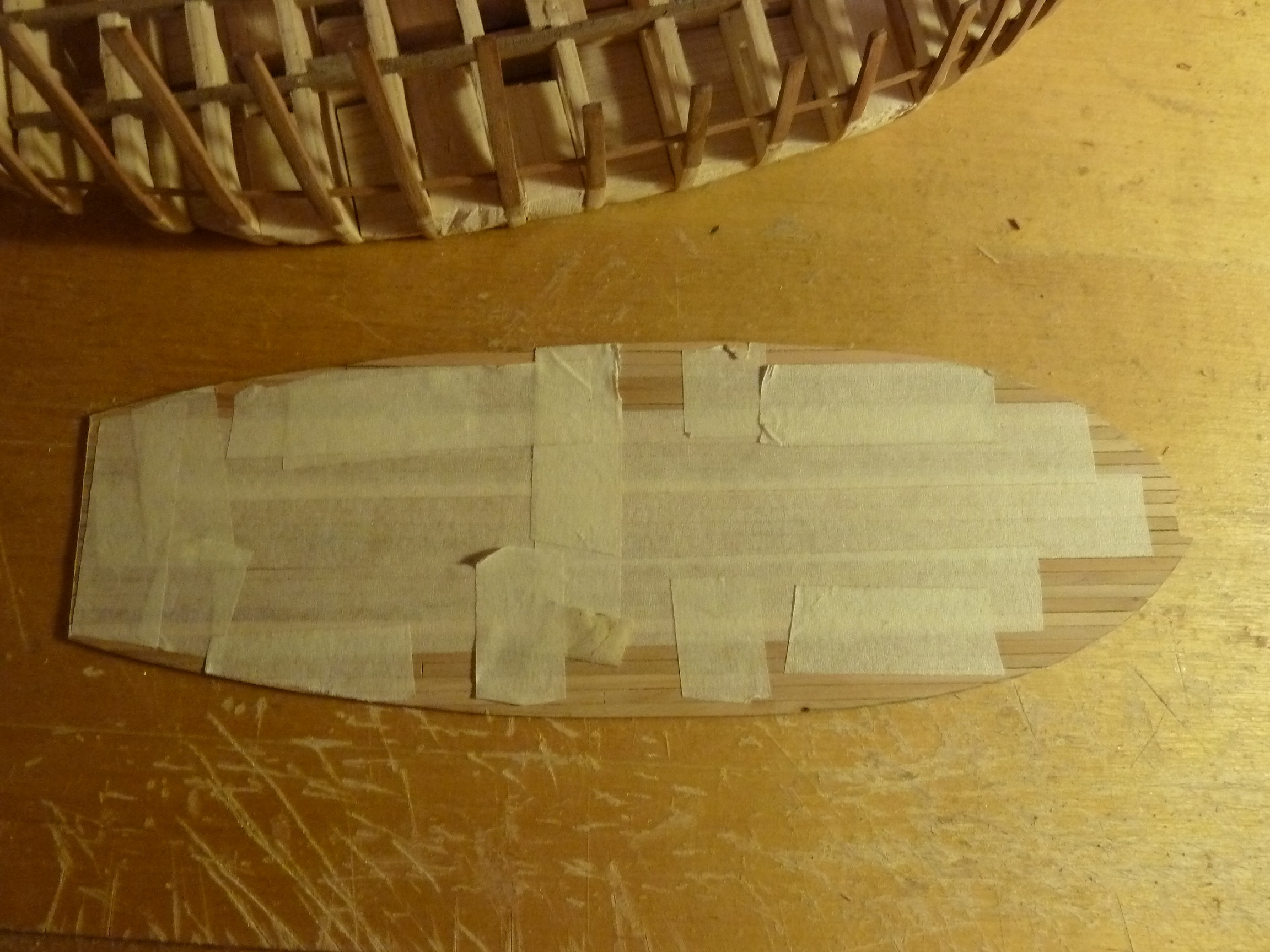

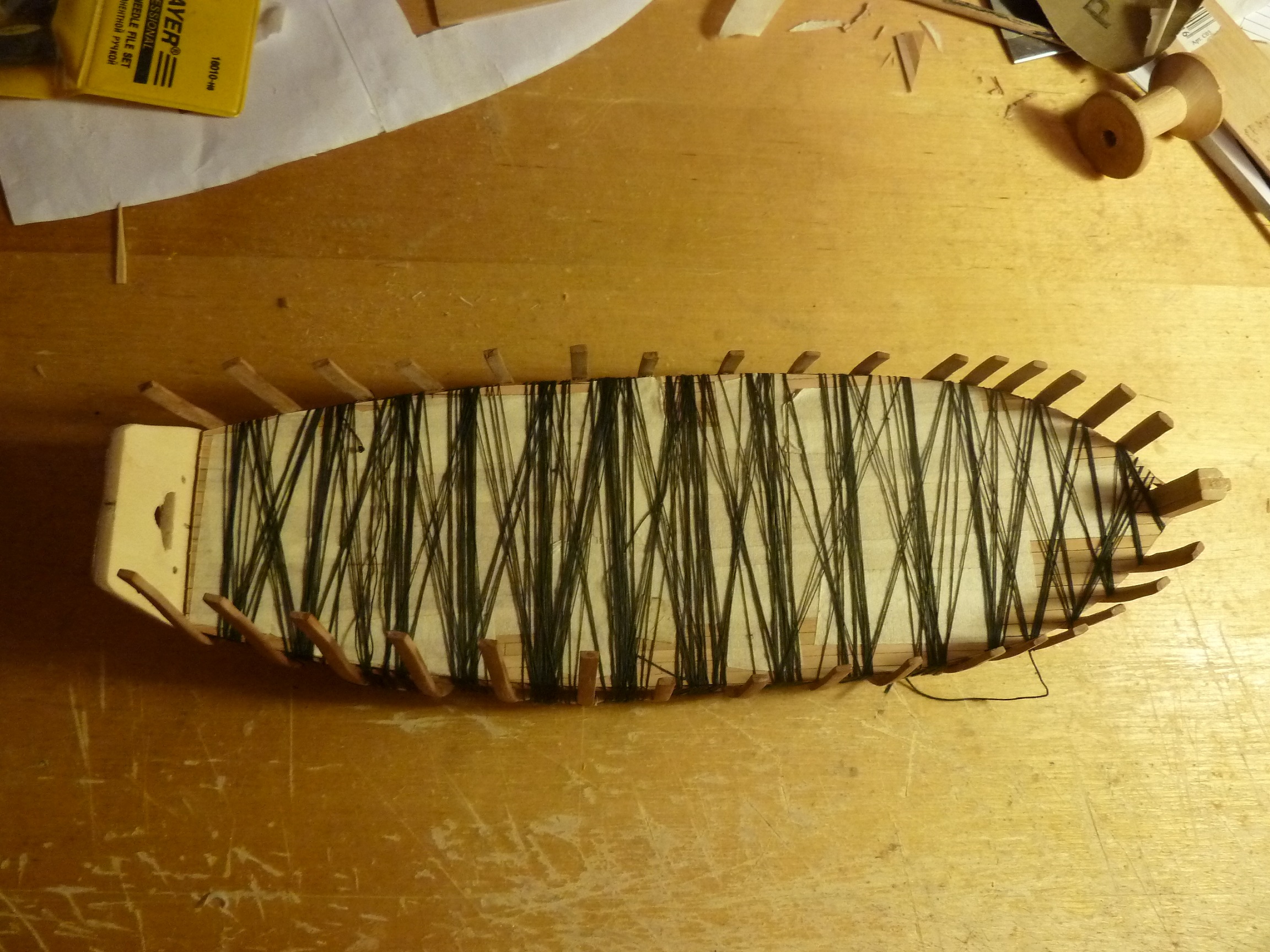

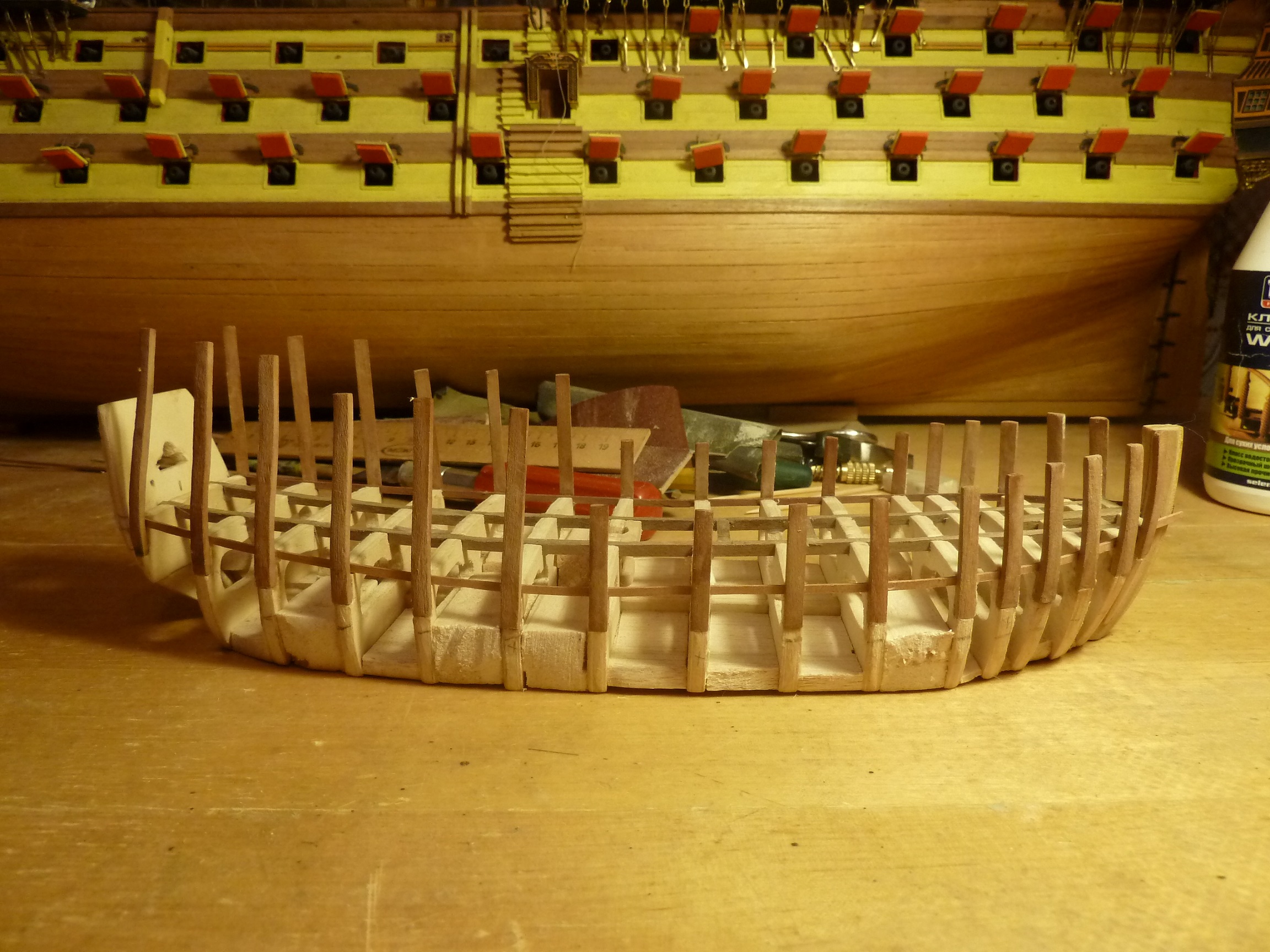

Приклеила все шпангоуты и тут же уронила кораблик :( И высота падения была небольшая, но все равно отвалились носовая и кормовая части. Я их, конечно, приклеила обратно, но пришлось выравнивать в трех плоскостях. После этого несчастного случая укрепила корпус шпациями и бобышками. Палубу сделала из реек светлой груши 1х3 мм. Вначале пыталась делать по технологии Шкипера, собирая рейки без клея на малярном скотче, но через скотч было невидно рисунка. И стала их склеивать на кальке. Масштаб маленький, поэтому склеивала рейки впритык друг к другу. Сверху лицевая сторона. Прошкурила, укрепила малярным скотчем, нижнюю сторону прошкурила, смазала клеем всю поверхность и установила на корпус. Теперь буду ждать....
Вложения
Аватара пользователя
belochka

Сообщения: 779
Зарегистрирован: Пт окт 30, 2009 22:34
Откуда: Москва
Благодарил (а): 20 раз.
Поблагодарили: 54 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение Гарик » Вс май 18, 2014 22:04

belochka писал(а):Спасибо. Я знаю, что ватерлиния выше, это запас на толщину воды. :)

А из чего будете делать "воду" ? Если гипс, то запас большой, тяжелая будет подставка. Для гипса запас 5мм будет достаточно.
Текущий проект: Санта Мария
Предыдущие: viewtopic.php?f=45&t=72072
Гондола на воде
Аватара пользователя
Гарик
родоначальник
родоначальник

Сообщения: 637
Зарегистрирован: Ср апр 08, 2009 0:30
Откуда: Москва
Благодарил (а): 13 раз.
Поблагодарили: 35 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение belochka » Вс май 18, 2014 23:05

Гарик, гипс буду использовать только в крайнем случае, если не найду более современные материалы. И если придется использовать гипс, подсуну вниз бальзу. Под основание диорамы у меня есть столик со складными ножками. :P Высота бортика у столика 1.5 см. А размер столика 47 на 33 см. Там еще будет причал с краном. Во всяком случае так задумано.... :roll:
Аватара пользователя
belochka

Сообщения: 779
Зарегистрирован: Пт окт 30, 2009 22:34
Откуда: Москва
Благодарил (а): 20 раз.
Поблагодарили: 54 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение belochka » Вс май 18, 2014 23:41

Скажите, пожалуйста, как в таком масштабе делают решетки люков?
Аватара пользователя
belochka

Сообщения: 779
Зарегистрирован: Пт окт 30, 2009 22:34
Откуда: Москва
Благодарил (а): 20 раз.
Поблагодарили: 54 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение векло » Вс май 18, 2014 23:44

Да вроде как обычно,сначала гребёнки а потом собираешь.
А какой размер?
Аватара пользователя
векло
родоначальник
родоначальник

Сообщения: 1757
Зарегистрирован: Ср янв 18, 2006 0:17
Откуда: ЦФО
Благодарил (а): 37 раз.
Поблагодарили: 130 раз.

Re: Санта-Мария по чертежам H.E.Adametz по ватерлинию 1:85

Сообщение belochka » Пн май 19, 2014 0:06

1,5 на 1,5 см. и 2 на 2 см.
Аватара пользователя
belochka

Сообщения: 779
Зарегистрирован: Пт окт 30, 2009 22:34
Откуда: Москва
Благодарил (а): 20 раз.
Поблагодарили: 54 раз.

След.
