Нечерная жемчужина

#1 Сообщение FreeZzz » Чт сен 19, 2013 17:24

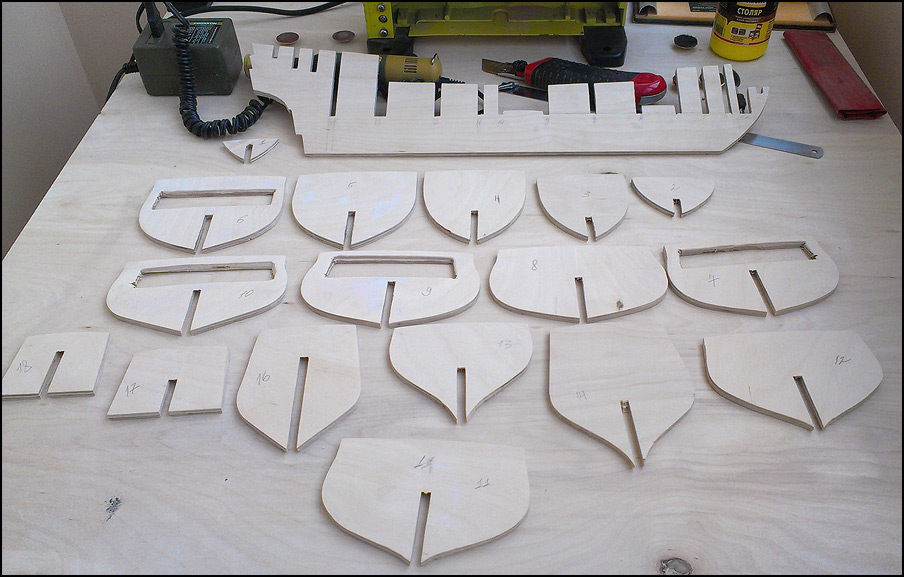

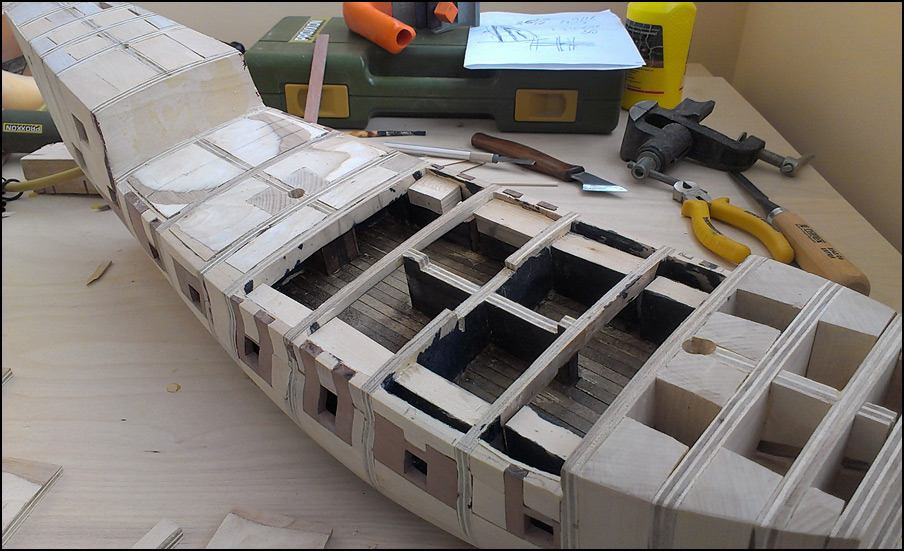

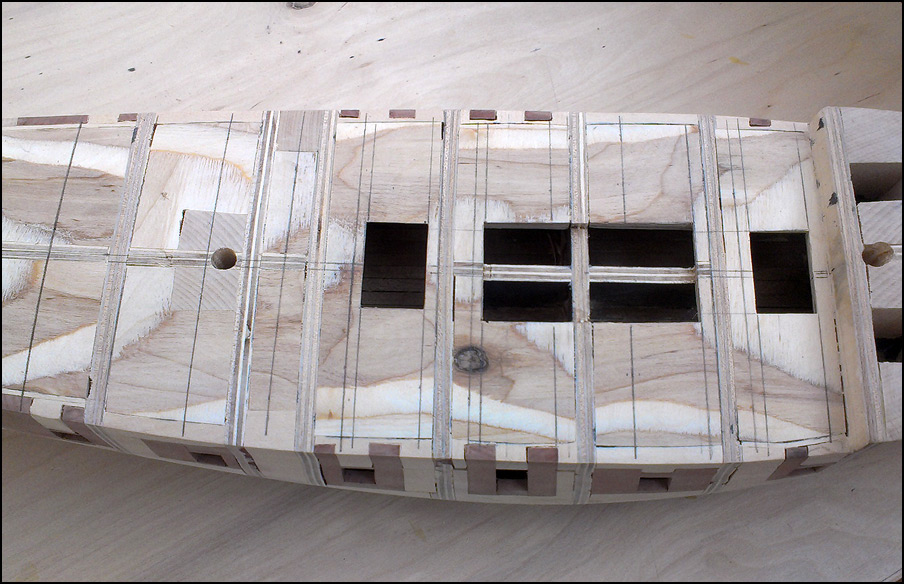

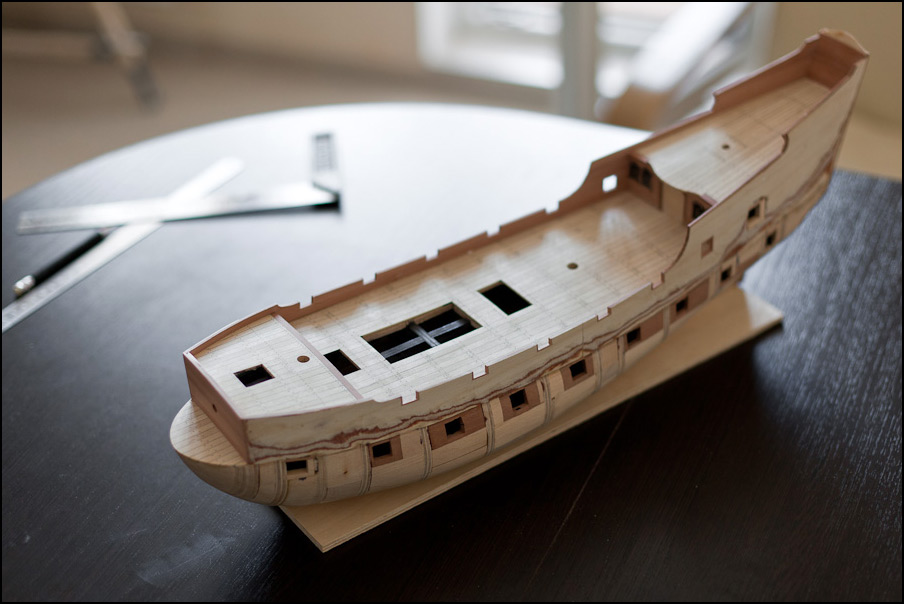

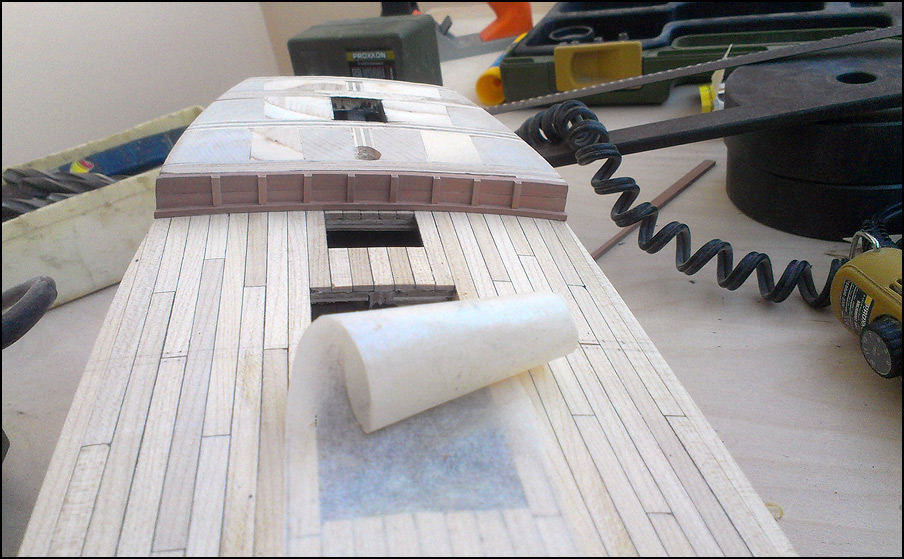

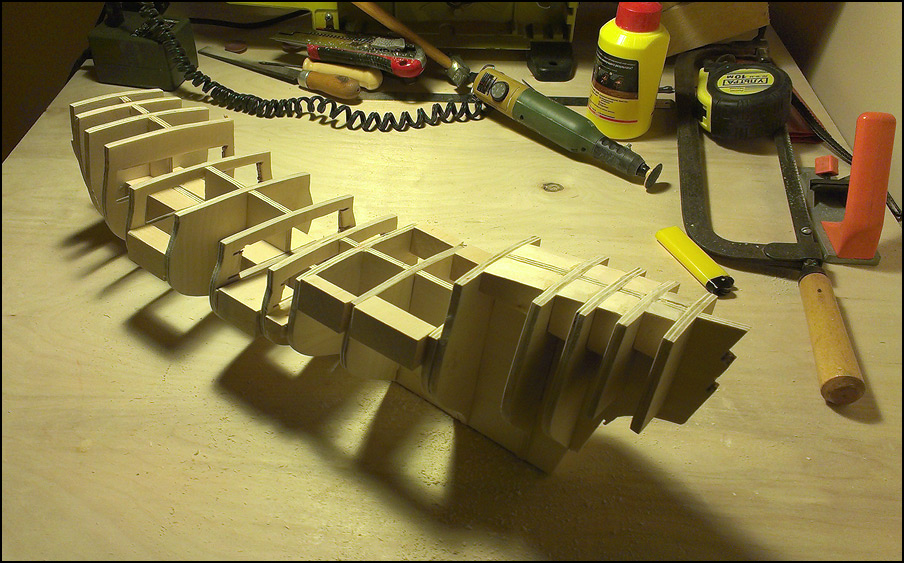

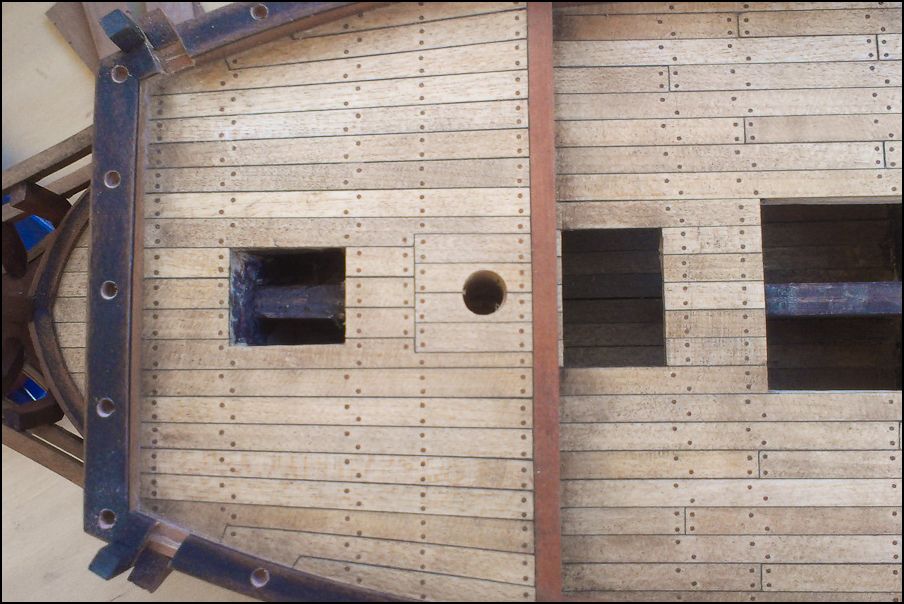

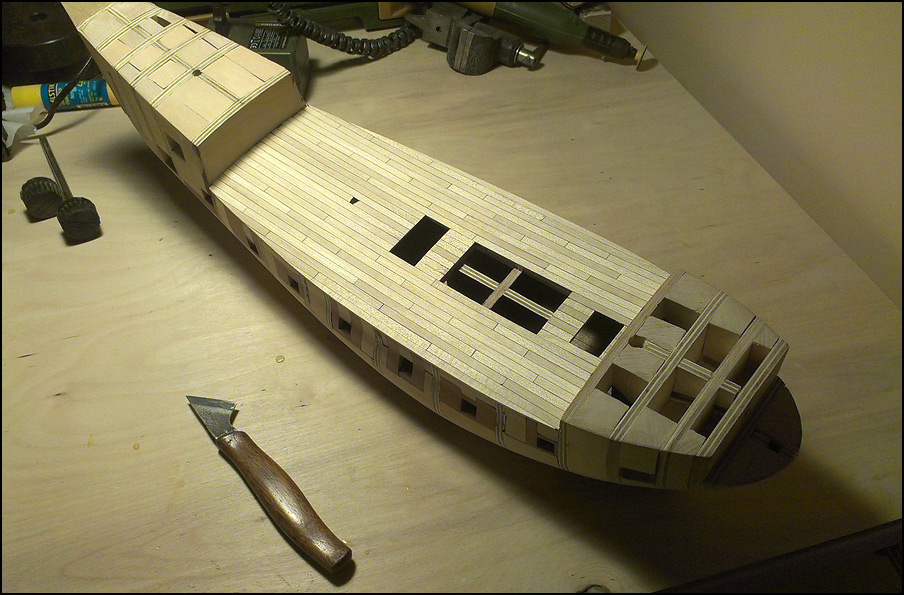

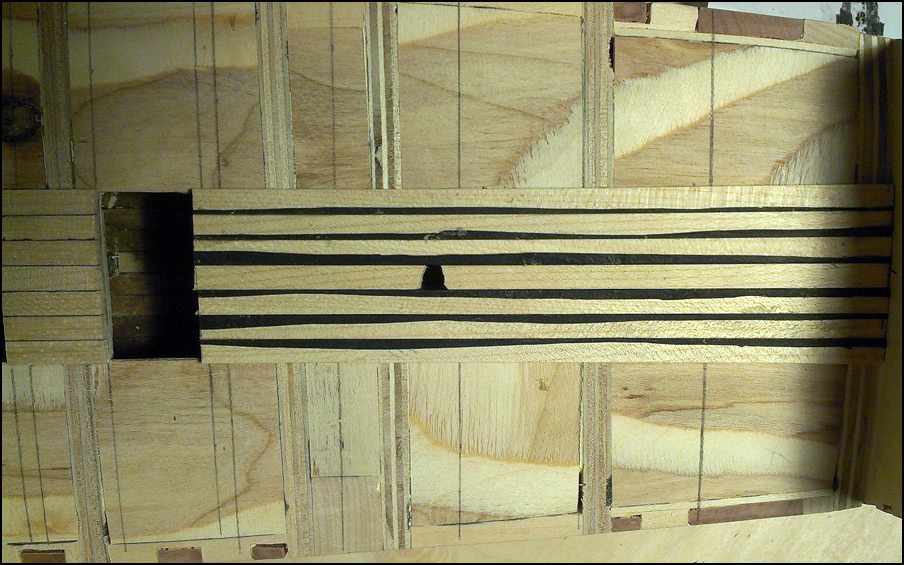

Строю "Черную жемчужину" по чертежам японца. 6 мм фанера, заполнение липа. Палуба - клен. Швы - калька, пропитанная тушью.

Аватара пользователя
FreeZzz
Сообщения: 814
Зарегистрирован: Ср мар 17, 2010 12:06
Откуда: Самара
Благодарил (а): 37 раз
Поблагодарили: 146 раз
Контактная информация:

Нечерная жемчужина

#2 Сообщение FreeZzz » Чт сен 19, 2013 17:29

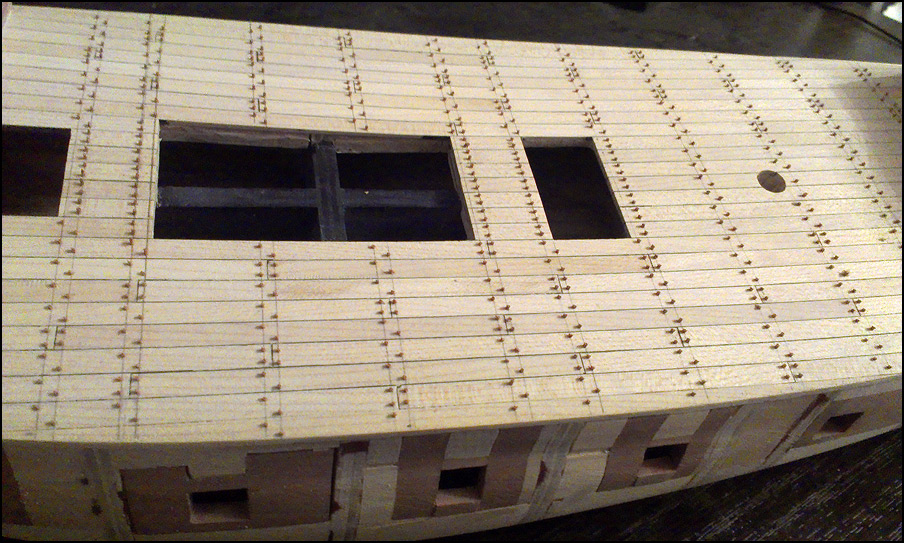

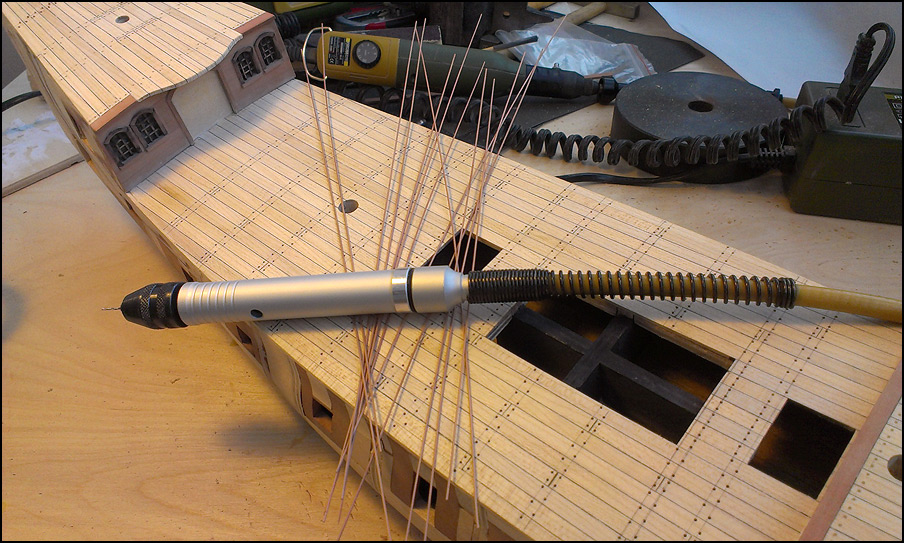

Гвоздевание прутками груши. Пилится брусок 0,9х0,9 мм и протягивается на волочильной доске до диаметра 0,6 мм.

Аватара пользователя
FreeZzz
Сообщения: 814
Зарегистрирован: Ср мар 17, 2010 12:06
Откуда: Самара
Благодарил (а): 37 раз
Поблагодарили: 146 раз
Контактная информация:

Нечерная жемчужина

#3 Сообщение FreeZzz » Чт сен 19, 2013 17:41

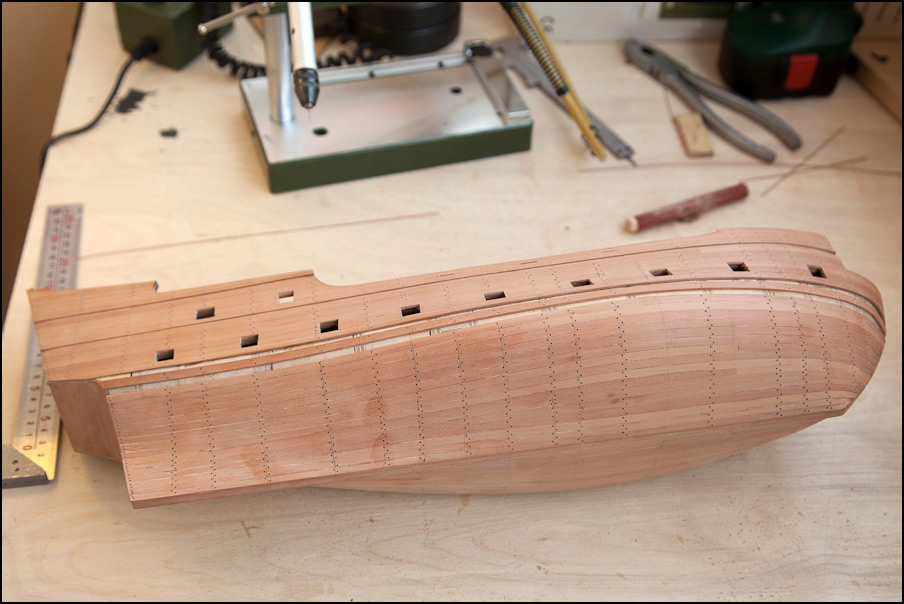

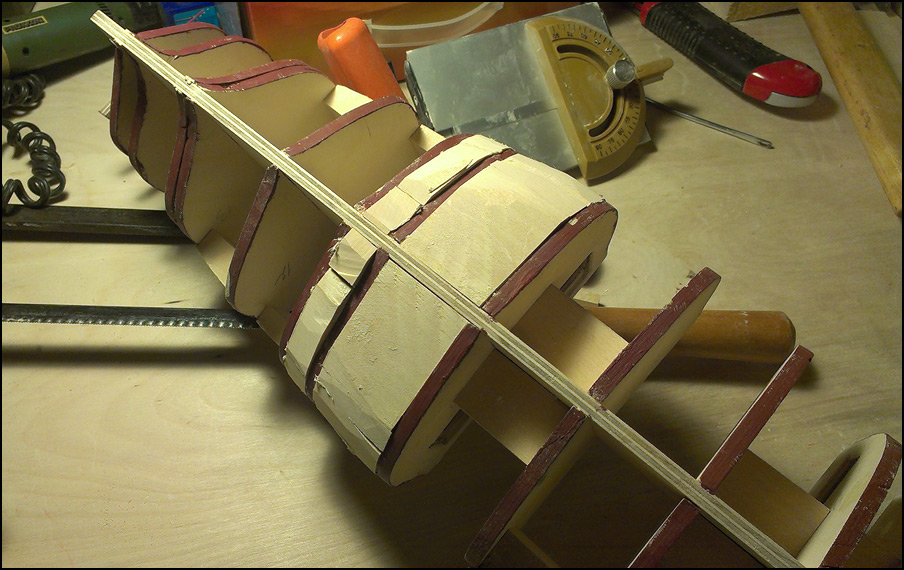

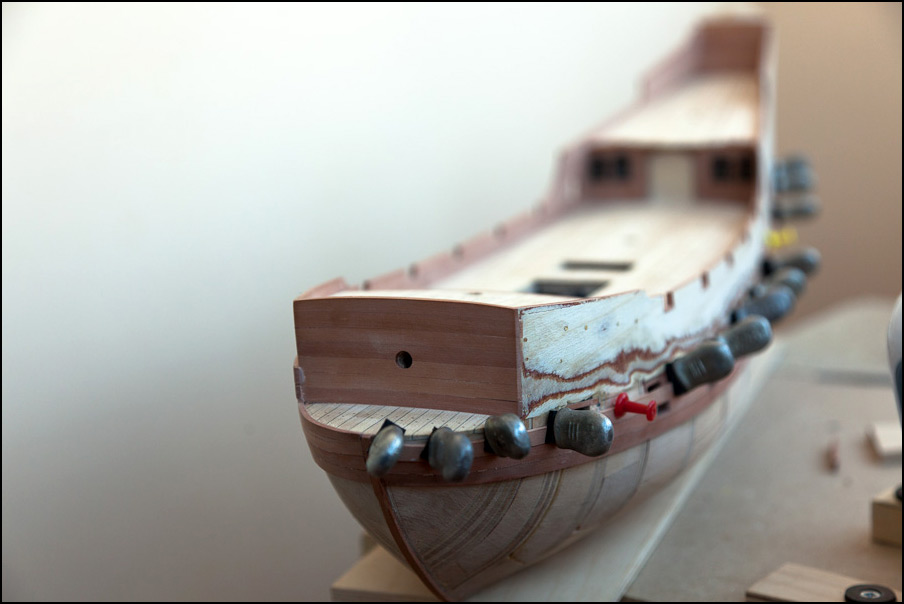

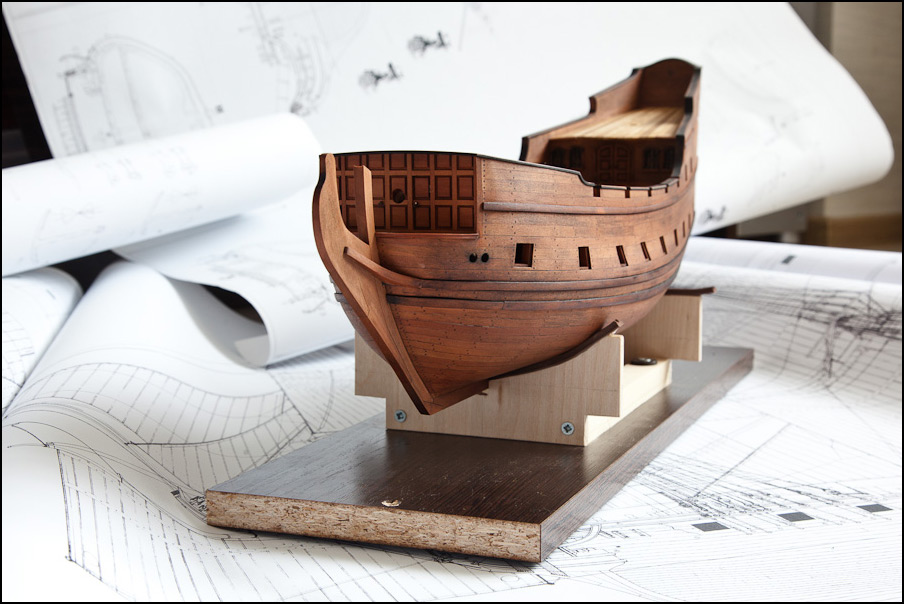

Обшивка груша. Обшивал от бархоутов вверх. Затем нижнюю часть от бархоутов вниз и от киля вверх, встретился на 5-6 поясе снизу. Подводная часть оказалась достаточно сложной - рейка по всей длине "гуляла" в ширину от 5 до 2,5 мм. На месте верхних бархоутов вклеена рейка толщиной 1 мм. На нижних - кусочки рейки, которые затем удалялись. Первый вариант показал себя лучше в плане сохранения плавности. Передняя переборка сделана целиком на фрезере.

Аватара пользователя
FreeZzz
Сообщения: 814
Зарегистрирован: Ср мар 17, 2010 12:06
Откуда: Самара
Благодарил (а): 37 раз
Поблагодарили: 146 раз
Контактная информация:

Нечерная жемчужина

#4 Сообщение FreeZzz » Чт сен 19, 2013 18:29

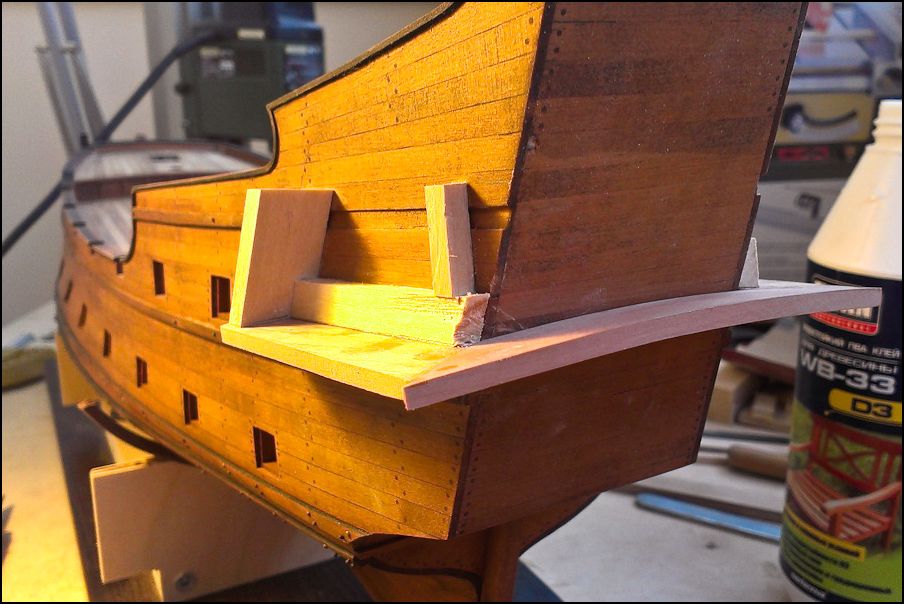

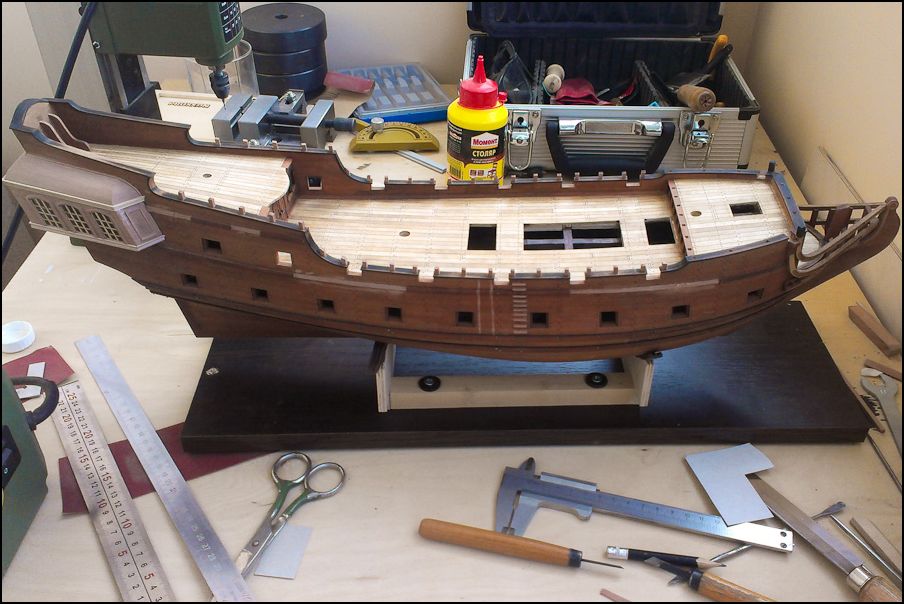

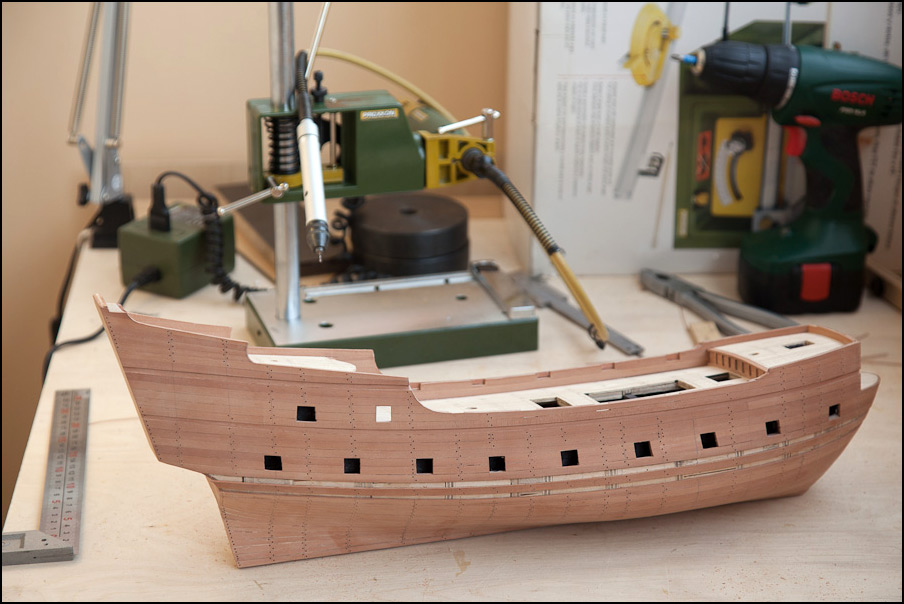

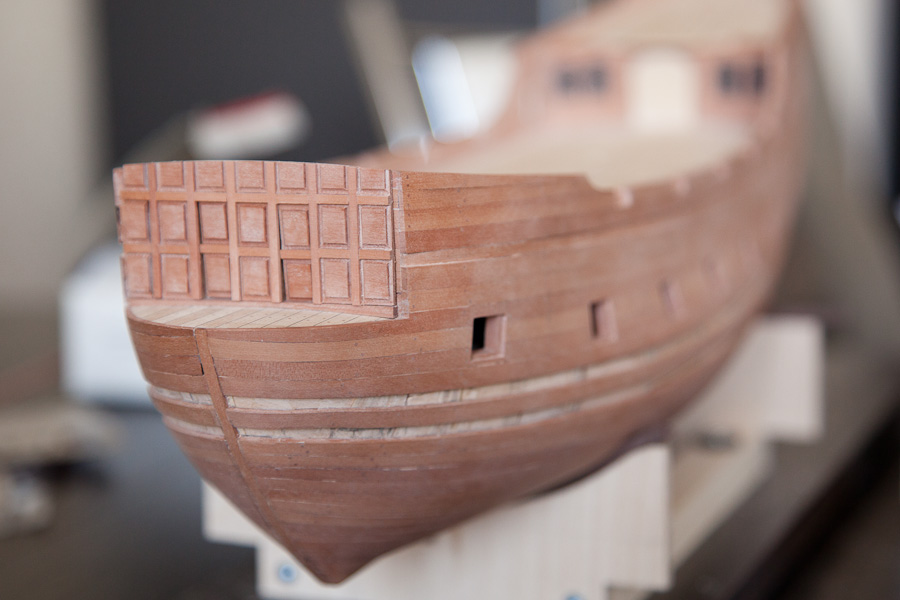

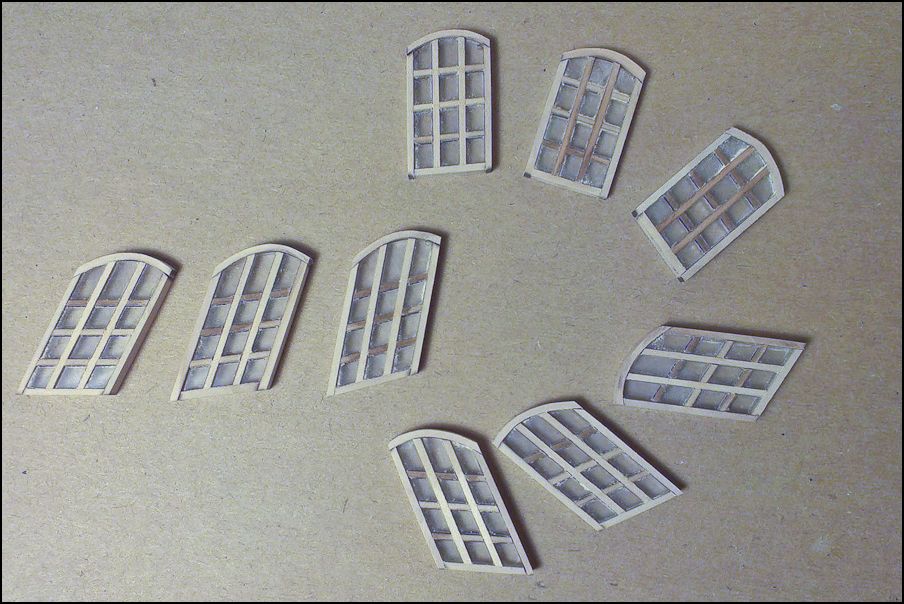

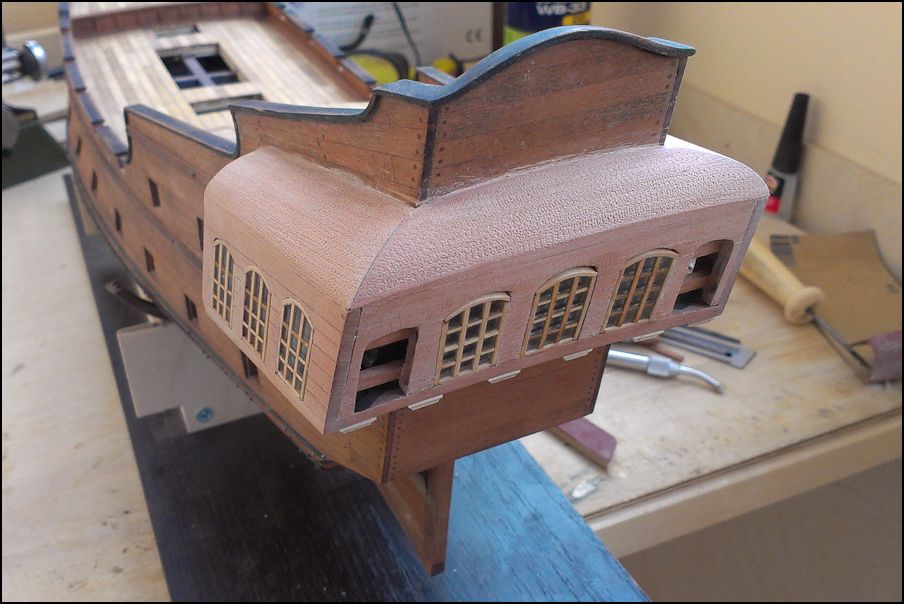

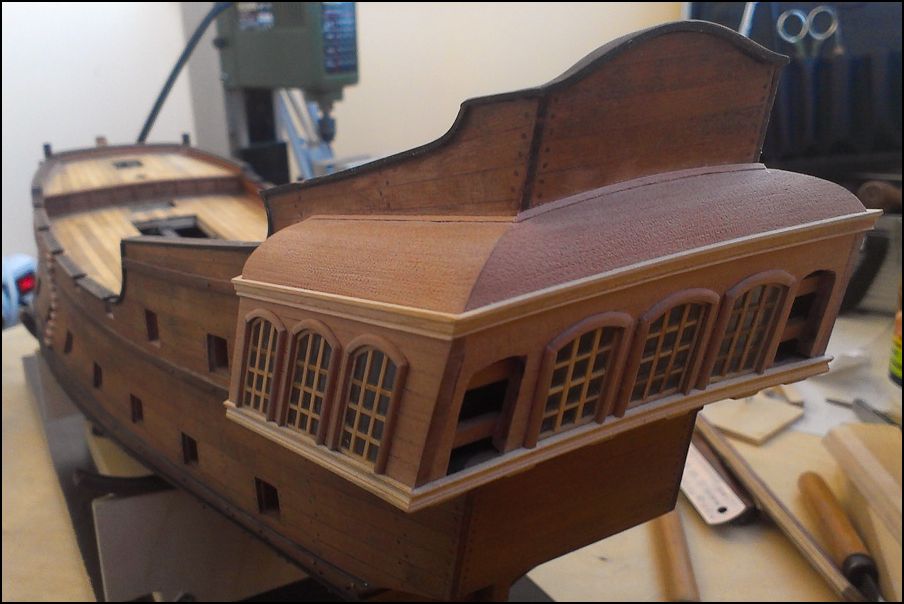

После обшивки и установки бархоутов корпус покрыт льняным маслом и слегка затонирован. Собственно, поэтому тема и называется "Нечерная жемчужина" :D . Регели - яблоня. Окна 5 мм пластик. Поскольку оказалось, что видны внутренние грани, пришлось сгонять толщину до 2 мм на шлифовалке и затем полировать. Фигурные рейки на галерее сделаны фигурной фрезой, выточенной по совету Дмитрия Шевелева из надфиля. Фрезы показали себя прекрасно. На крыше шагрень.

Аватара пользователя
FreeZzz
Сообщения: 814
Зарегистрирован: Ср мар 17, 2010 12:06
Откуда: Самара
Благодарил (а): 37 раз
Поблагодарили: 146 раз
Контактная информация:

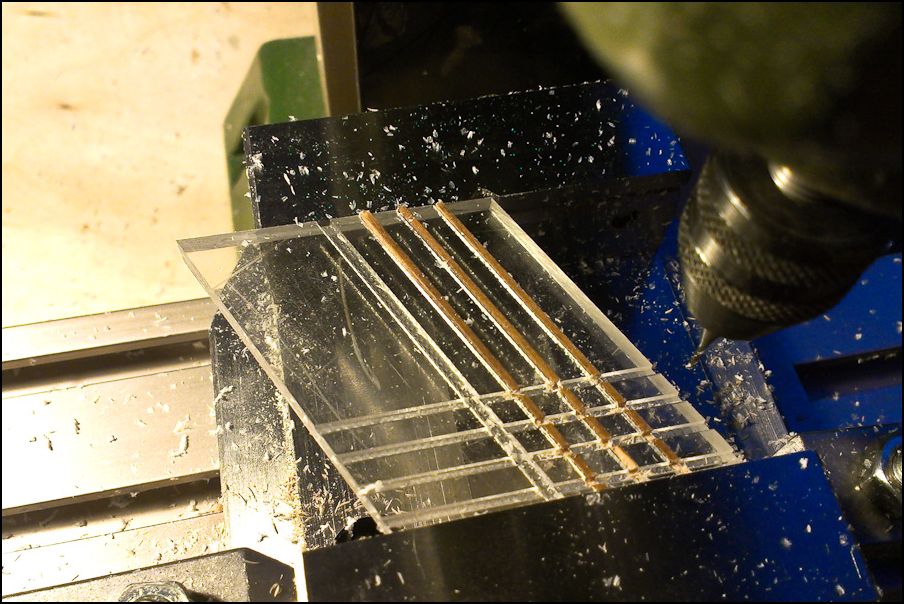

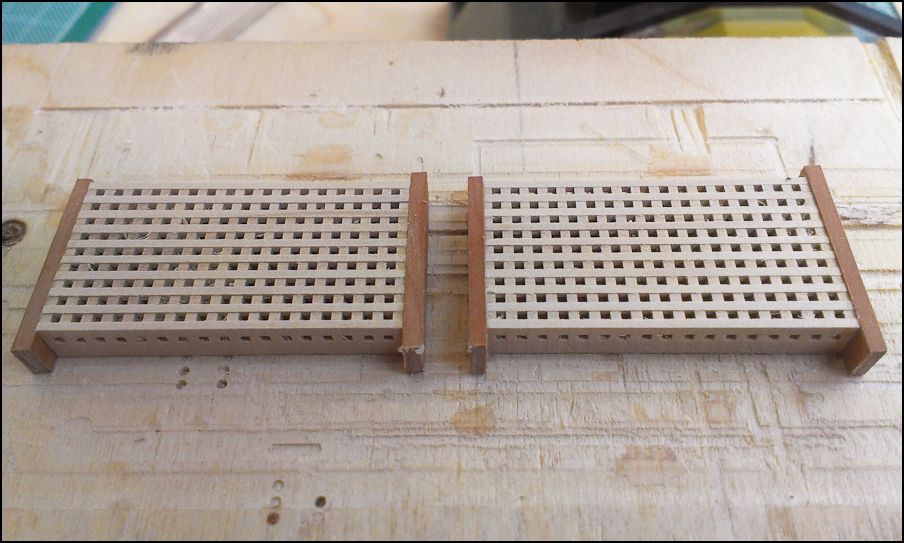

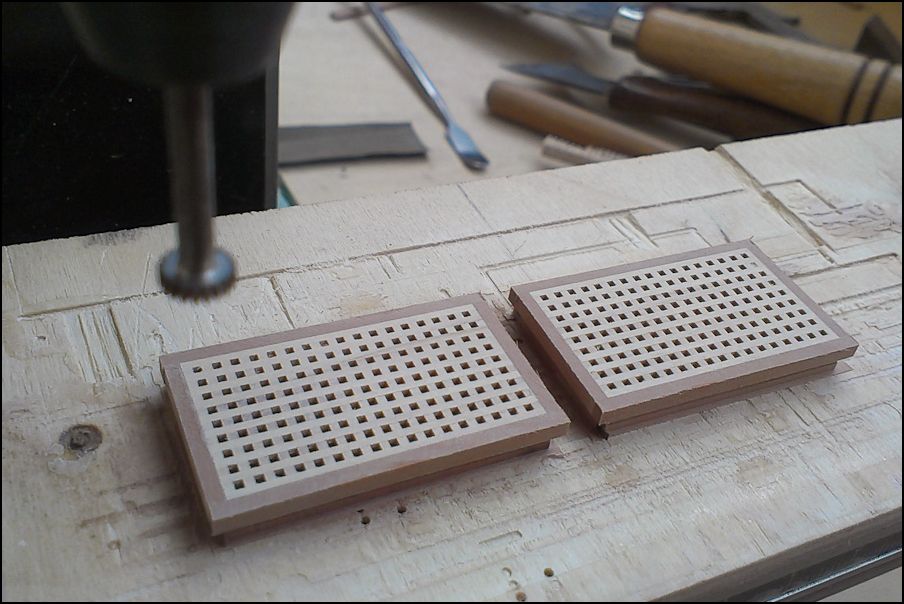

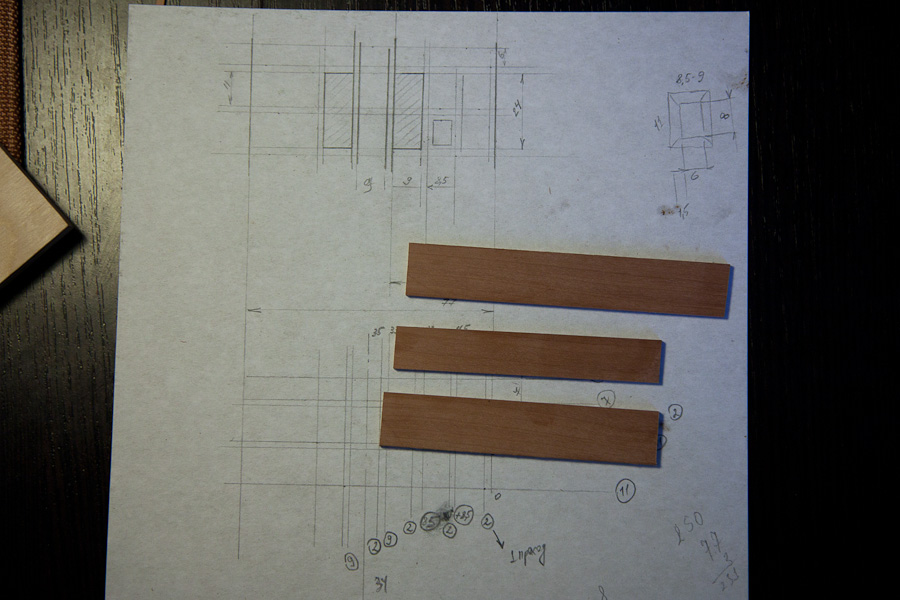

Рустерные решетки

#5 Сообщение FreeZzz » Чт сен 19, 2013 19:58

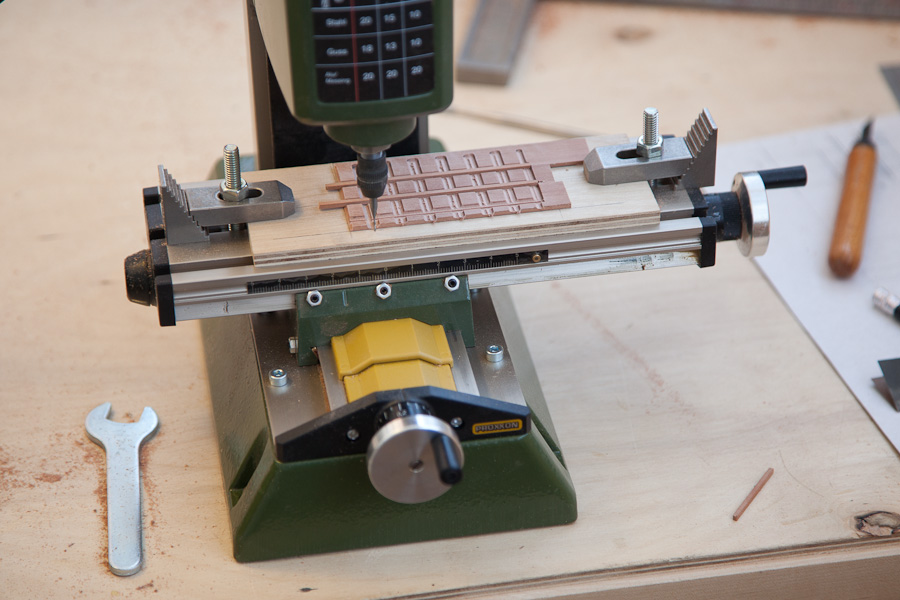

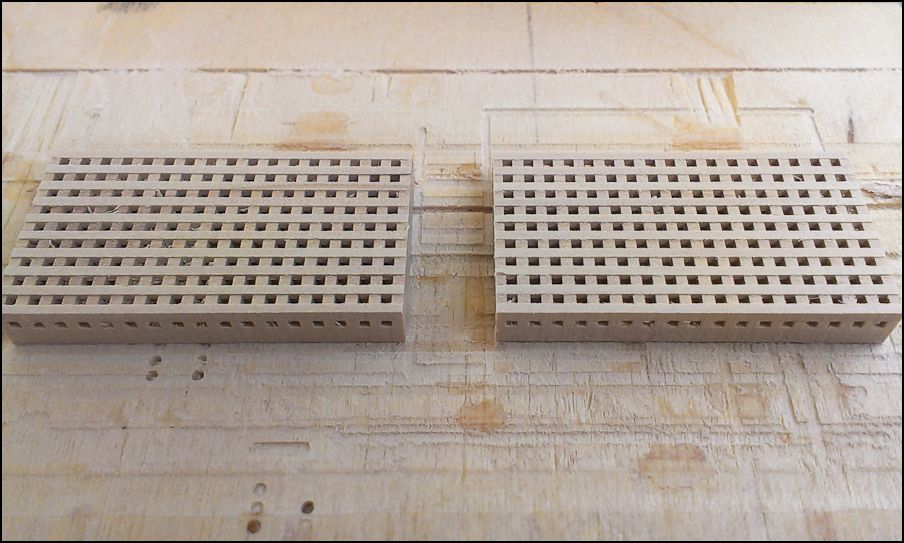

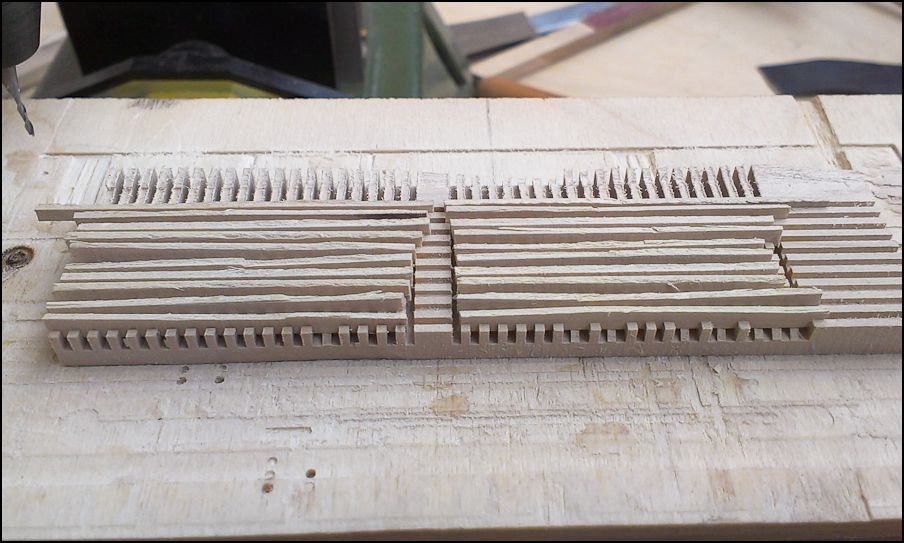

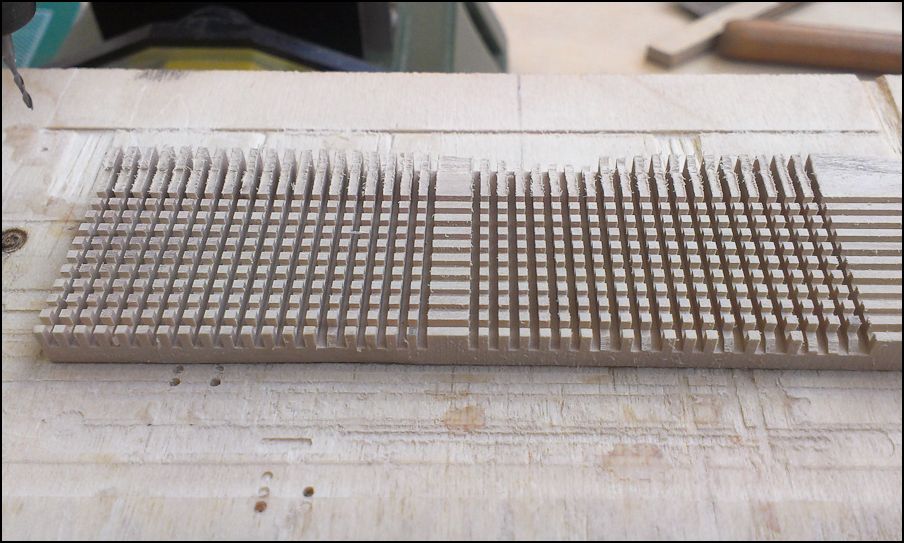

Делал за одну установку на станке

Аватара пользователя
UHU
Сообщения: 935
Зарегистрирован: Вт фев 24, 2009 9:36
Благодарил (а): 101 раз
Поблагодарили: 57 раз

Re: Нечерная жемчужина

#6 Сообщение UHU » Чт сен 19, 2013 20:50

FreeZzz писал(а): японца
ну, в принципе, там я все прочитал, про масштаб хочу уточниться - 72 наверное?
по представленному: по мне - таки замечательно!... :) какой-то "почерк" знакомый... меня терзают смутные сомнения (ц)

Аватара пользователя
FreeZzz
Сообщения: 814
Зарегистрирован: Ср мар 17, 2010 12:06
Откуда: Самара
Благодарил (а): 37 раз
Поблагодарили: 146 раз
Контактная информация:

Re: Нечерная жемчужина

#7 Сообщение FreeZzz » Чт сен 19, 2013 20:57

Я пытался считать, основываясь на моделях от "Звезды", которая типа сделана по голливудским чертежам, партворку и китайскому киту. Очень похож на 72. Собственно, от него и пляшу.

Спасибо, а что с почерком? :roll:

Аватара пользователя
UHU
Сообщения: 935
Зарегистрирован: Вт фев 24, 2009 9:36
Благодарил (а): 101 раз
Поблагодарили: 57 раз

Re: Нечерная жемчужина

#8 Сообщение UHU » Чт сен 19, 2013 20:59

сдается мне - вы очень внимательно изучили труды Дмитрия Шевелева! :wink:
но... может в меня ввели заблуждение

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2597
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Нечерная жемчужина

#9 Сообщение Dmitry Shevelev » Чт сен 19, 2013 21:04

Решетка неправильно сделана. Глубокие пазы вдоль волокон, мелкие поперек, в них вставляются рейки. Ничего крошиться не будет
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
FreeZzz
Сообщения: 814
Зарегистрирован: Ср мар 17, 2010 12:06
Откуда: Самара
Благодарил (а): 37 раз
Поблагодарили: 146 раз
Контактная информация:

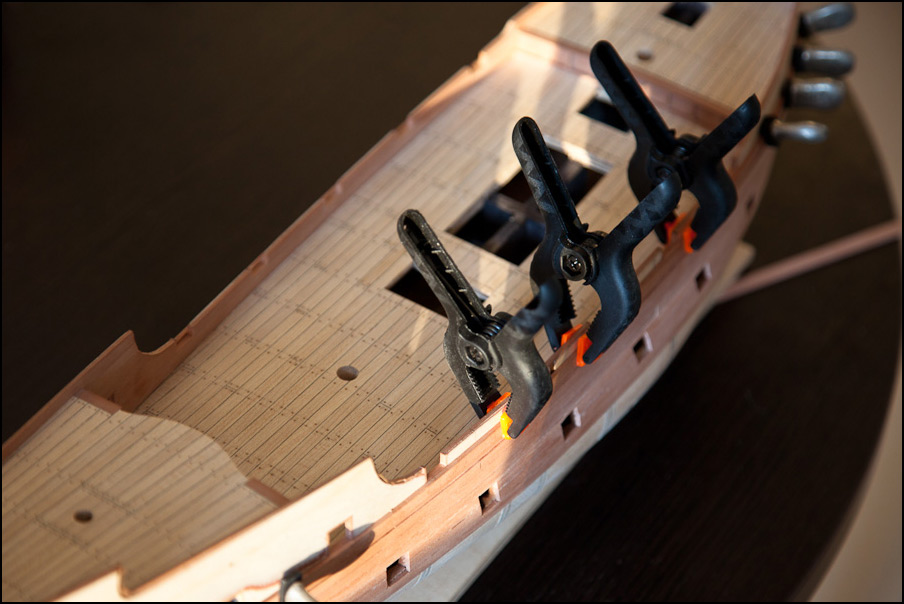

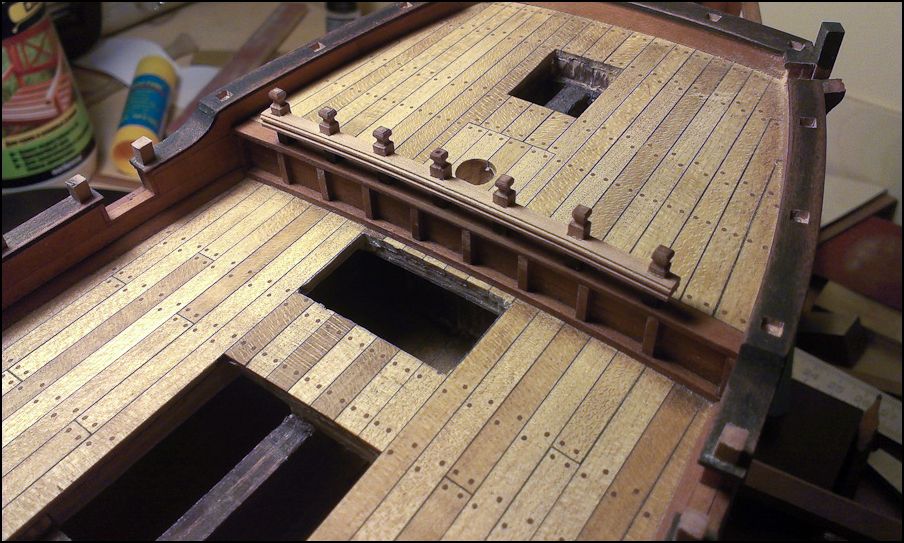

"Перила"

#10 Сообщение FreeZzz » Чт сен 19, 2013 21:17

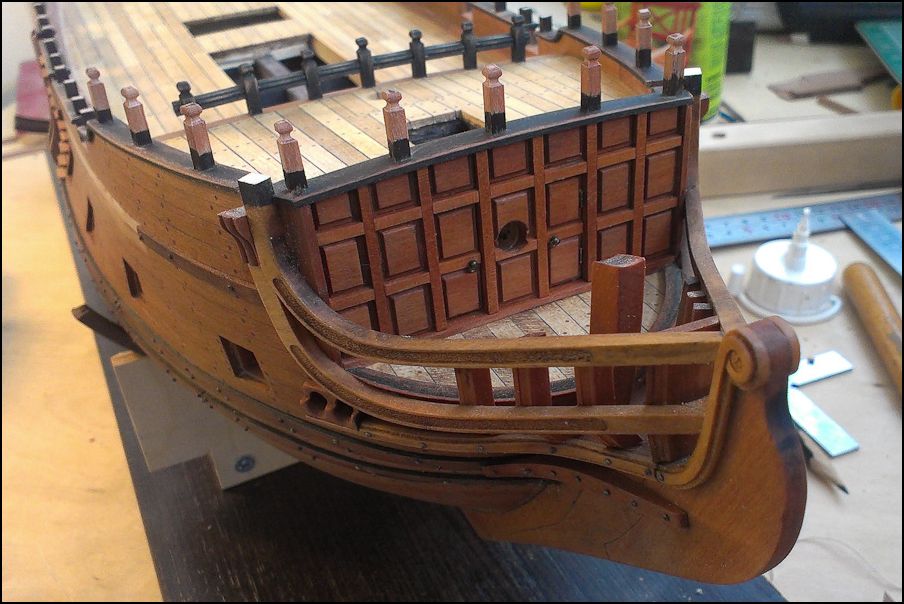

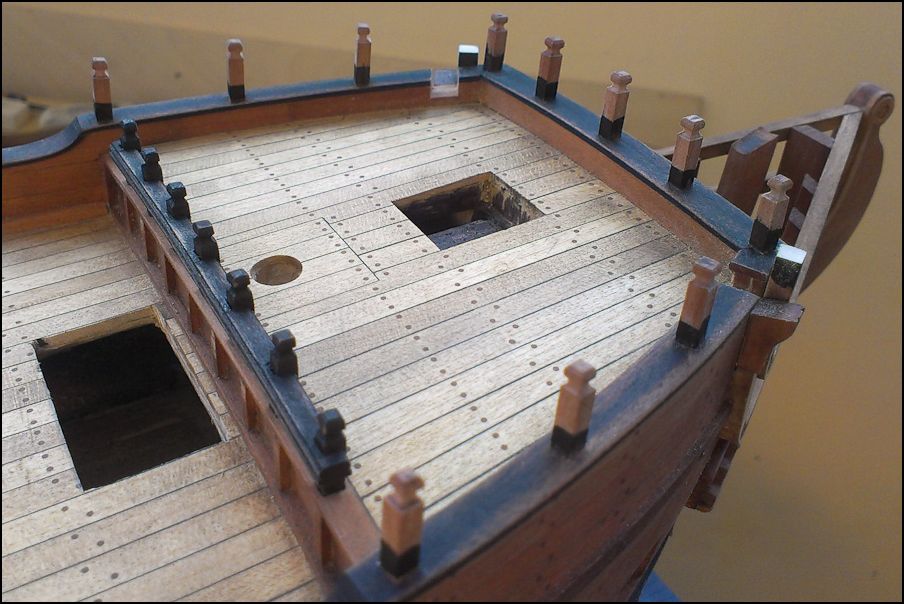

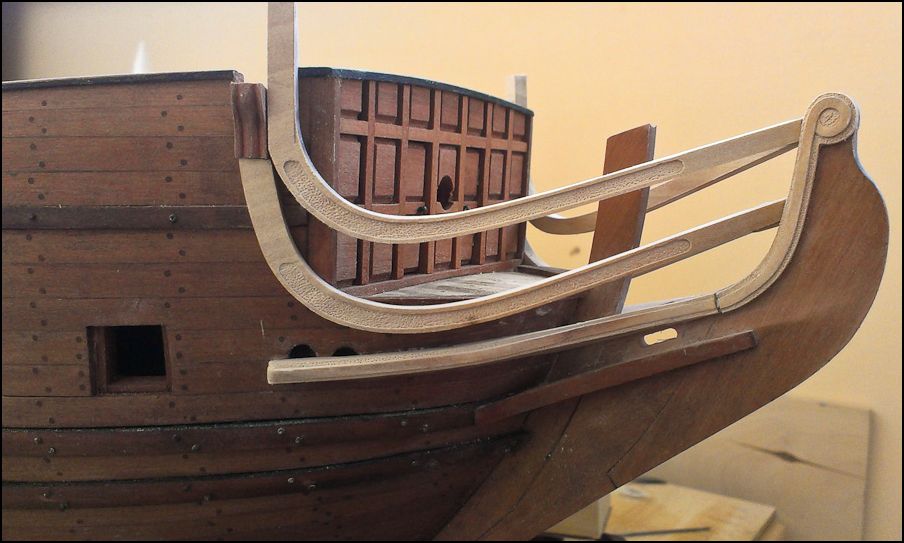

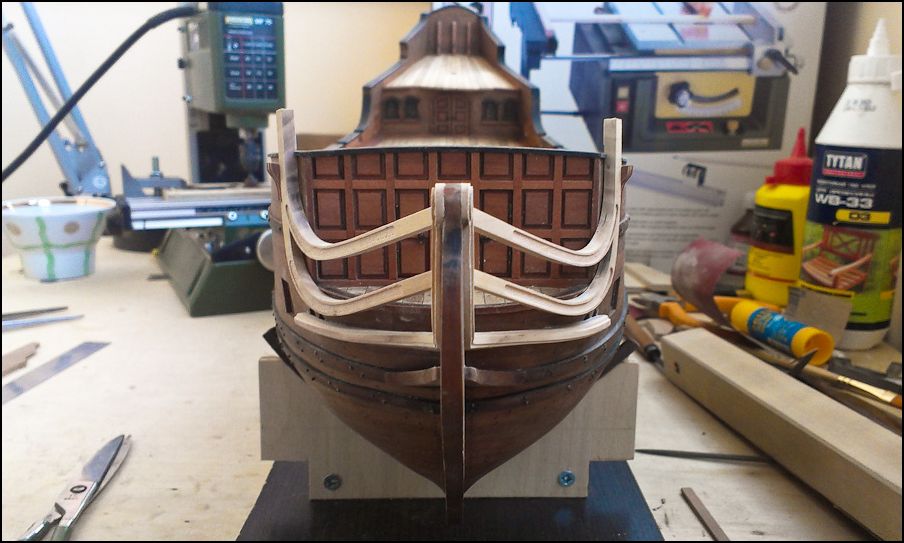

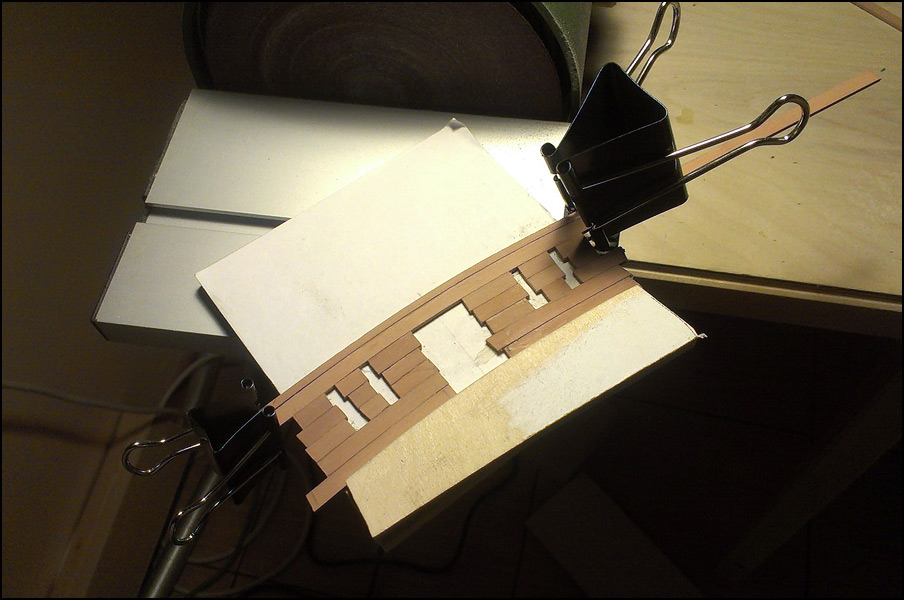

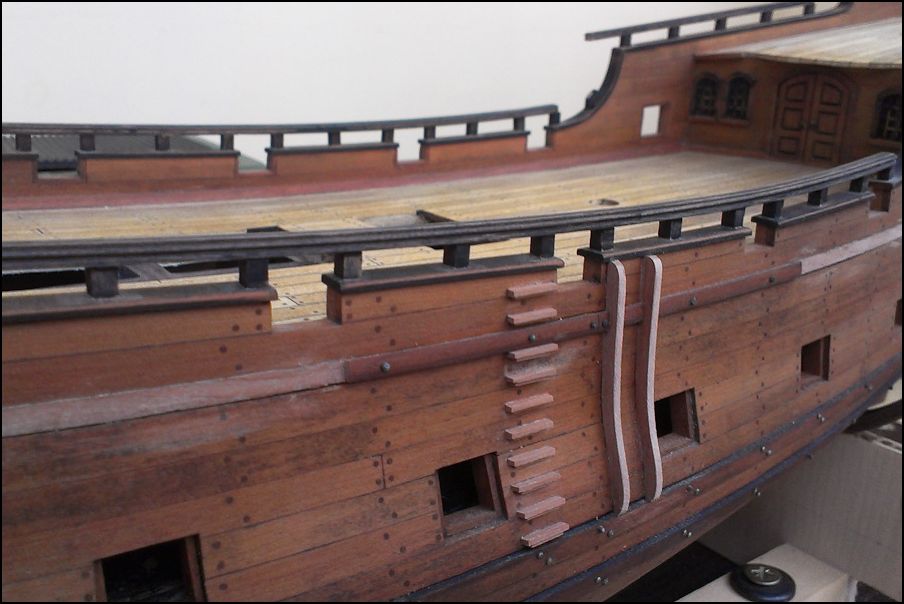

Особое веселье было с "перилами". Нет чтобы борт, планширь... Дизайнеры! Сверлим с помощью сверлильной станины вертикальные отверстия, квадратим микростамесочкой, фрезеруем рейки, гнем на утюге, кстати, оказалось, что фрезеровка практически не страдает, клеим. Ставим трапы, удаляем части бархоутов под руслени. После нанесено финишное покрытие. Как высохнет, отсниму и продолжу :D

Вот коротенько девятимесячная эпопея.

Аватара пользователя
FreeZzz
Сообщения: 814
Зарегистрирован: Ср мар 17, 2010 12:06
Откуда: Самара
Благодарил (а): 37 раз
Поблагодарили: 146 раз
Контактная информация:

Re: Нечерная жемчужина

#11 Сообщение FreeZzz » Чт сен 19, 2013 21:20

Dmitry Shevelev писал(а):Решетка неправильно сделана. Глубокие пазы вдоль волокон, мелкие поперек, в них вставляются рейки. Ничего крошиться не будет
А какие делать сначала? Глубокие или мелкие?

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11796
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1052 раза
Поблагодарили: 604 раза
Контактная информация:

Re: Нечерная жемчужина

#12 Сообщение FreeLander » Чт сен 19, 2013 21:20

Рукасто однако! Лайкнул :)
С уважением, Пётр
Мой блог

Аватара пользователя
UHU
Сообщения: 935
Зарегистрирован: Вт фев 24, 2009 9:36
Благодарил (а): 101 раз
Поблагодарили: 57 раз

Re: "Перила"

#13 Сообщение UHU » Чт сен 19, 2013 21:20

FreeZzz писал(а):Вот коротенько девятимесячная эпопея.
а можно и не коротенько - здесь любят долгие и увлекательные рассказы... а если и с картинками... :roll:

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2597
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Нечерная жемчужина

#14 Сообщение Dmitry Shevelev » Чт сен 19, 2013 21:22

FreeZzz писал(а):
Dmitry Shevelev писал(а):Решетка неправильно сделана. Глубокие пазы вдоль волокон, мелкие поперек, в них вставляются рейки. Ничего крошиться не будет
А какие делать сначала? Глубокие или мелкие?
Сначала поперечные неглубокие, потом вдоль.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
FreeZzz
Сообщения: 814
Зарегистрирован: Ср мар 17, 2010 12:06
Откуда: Самара
Благодарил (а): 37 раз
Поблагодарили: 146 раз
Контактная информация:

Re: Нечерная жемчужина

#15 Сообщение FreeZzz » Чт сен 19, 2013 21:34

UHU писал(а):сдается мне - вы очень внимательно изучили труды Дмитрия Шевелева! :wink:
но... может в меня ввели заблуждение
Безусловно! И не один раз. Спасибо Дмитрию за науку :)
UHU писал(а):длинные рассказы
Чуть длиннее у меня в ЖЖ, но он сейчас в очередной раз лежит ((( прямую ссылку на посты дать не могу, однако, когда он оживет, здесь http://filgray.livejournal.com/ их можно будет найти по тегу "Черная жемчужина"
FreeLander писал(а): Рукасто однако! Лайкнул :)
Спасибо!
Dmitry Shevelev писал(а):Сначала поперечные неглубокие, потом вдоль
А я делал сначала поперечные глубокие... Намучился потом с медленной подачей, крошились

Ответить
