постройка правильной Santa Maria

Сообщение eugen.t » Сб апр 23, 2011 10:31

неправдо ли немного провакационное название... Правильной !!!
кто- то подумает: "и что дальше", а дальше будет все интереснее и итереснее.
Начну с того что у каждого народа имеющего выход к морю, есть люди которые
занимаются изучением истории кораблестроения, есть так сказать фавориты для
нас моделистов, которые изучают, пишут, создают...
У нас в Германии таких тоже очень много такие как доктор Kirsch, профессор Zimmermann, Holz, Boussong и так далее...
Но особо хочется выделить мэтра с большой буквы а так же человека "голубых кровей"
Wolfram zu Mondleld с полным именем как Принц Löwenstein- Werthaim- Freudenberg- Mondfeld
который написал 32 книги связаной с историей и судомоделизмом.
В своё время Берлинская газета смело назвала его " Европейским модельным папой "
так вот есть одно редкое его издании 80х, и переизданое в 1991 году и называется оно
Die Schiffe des Christoforo Colombo, 1492- Santa Maria- Nina- Pinta

далее все началось с того что друг мой Саня... подарил мне чертежи- приложение к этой книге...
которые долго лежали и пылились, а я все нерешался к ним подойти, но затем заказал в библиотеке саму книгу
почему заказал... да потому что издание довольно редкое и не во всех библиотеках есть, а в Германии есть система
заказов из других библиотек, получил сосканировал и сделал ебоок, чем самым заполнил много пробелов или вернее
нашел много ответов касающихся построики модели

продолжение следует ...
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: постройка правильной Santa Maria

Сообщение egen » Сб апр 23, 2011 10:49

Хорошо бы сделать для начала корпус - а уж потом открывать тему "СТРОЮ .. " :)
Аватара пользователя
egen

Сообщения: 6773
Зарегистрирован: Сб ноя 29, 2008 0:31
Откуда: г. Красногорск
Благодарил (а): 68 раз.
Поблагодарили: 83 раз.

Re: постройка правильной Santa Maria

Сообщение eugen.t » Сб апр 23, 2011 10:56

всему своё время и до корпуса дойдем!!! дело в том что корпус... очень сильно отличается от наших предствавлений о Santa Maria
поэтому думается стоит начать с предисловия!!!
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: постройка правильной Santa Maria

Сообщение gdv2005 » Сб апр 23, 2011 11:17

eugen.t писал(а):

Не отвлекайтесь от галеона, еще с ним не закончили :D По поводу Санта Марии, не помню где и как, но натыкался на превьюшки этих чертежей. Если честно, сначала подумал, что чертежи сделаны в стиле Ждана!
С уважением, Дмитрий.
Долгострой NewPort (обсуждение, галерея)
Аватара пользователя
gdv2005

Сообщения: 985
Зарегистрирован: Пн янв 18, 2010 12:52
Откуда: Курган
Благодарил (а): 12 раз.
Поблагодарили: 26 раз.

Re: постройка правильной Santa Maria

Сообщение eugen.t » Сб апр 23, 2011 11:29

слушаюсь! не отвлекаться!, но это так, вернее галеон, между делом только чертежи со сканирую
а вот Санту Марию делаю уже... правда наверное будет долго! я работаю техником часто в командировках.
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: постройка правильной Santa Maria

Сообщение Hedgehog » Сб апр 23, 2011 11:31

Может стоит открыть подфорум "Беллетристика"? :wink: Или с лирикой пойти в "Исторические вопросы", где уже есть два десятка тем посвящённых данной тематике по данному кораблю. Здесь всё таки колку дров наблюдать привычнее.
Всем успехов.
Дмитрий.

Экспертов - как грязи. Моделистов маловато.
Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы.
Очная школа классического судомоделизма: Здесь, на форуме, Facebook
Аватара пользователя
Hedgehog
родоначальник
родоначальник

Сообщения: 5362
Зарегистрирован: Ср апр 19, 2006 12:29
Откуда: г. Москва
Благодарил (а): 579 раз.
Поблагодарили: 538 раз.

Re: постройка правильной Santa Maria

Сообщение eugen.t » Сб апр 23, 2011 11:33

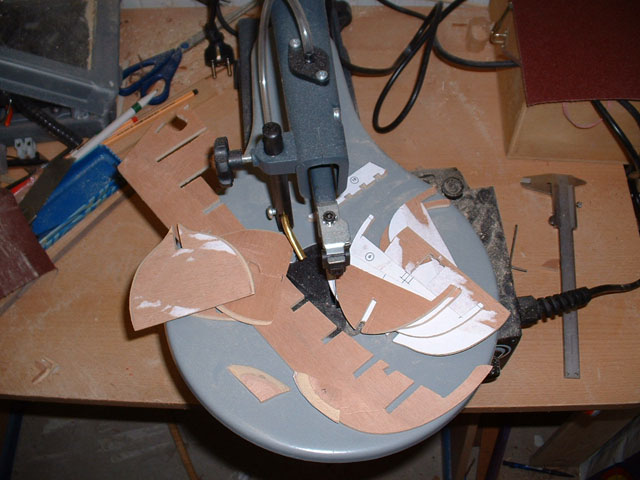

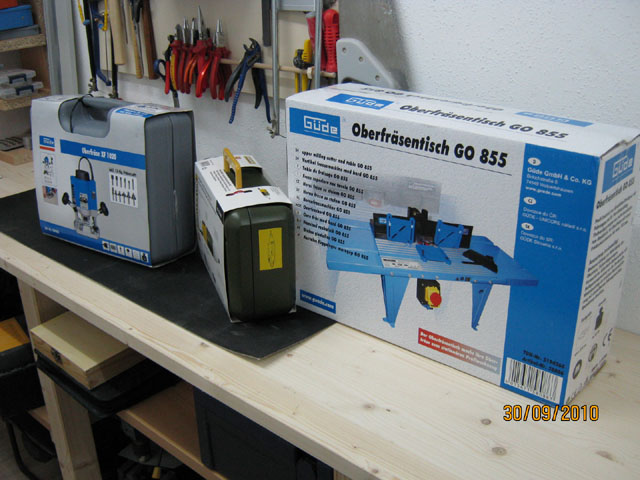

немного о помощниках! прикупил в прошлом году себе иструмент кое какой, использовать начал только недавно
Вложения
старый добрый елекролобзик
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: постройка правильной Santa Maria

Сообщение eugen.t » Сб апр 23, 2011 11:46

теперь о материалах!!!

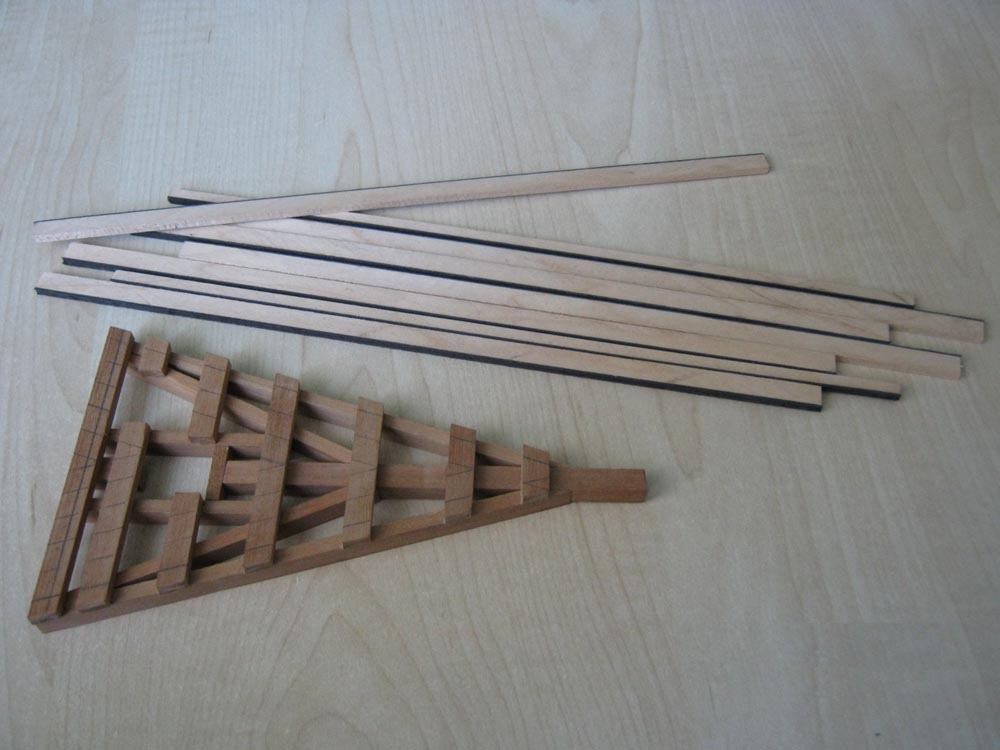

для обшивки использую, вишню или черешню на немецком то и другое называется Kirschbaum
древесина коричневатая напоминает грушу, гнется при помощи вода- утюг, отменно !
на фото видно планку, толщиной 2.2 мм, взято с запасом так как обшивка однослойная,
после шлифовки думаю редуцируется на 1.8мм. Да так же на фото виден прототип мини циркулярки
изобретение друга Сани и моё, но об этом отдельная тема...
Вложения
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: постройка правильной Santa Maria

Сообщение eugen.t » Сб апр 23, 2011 11:58

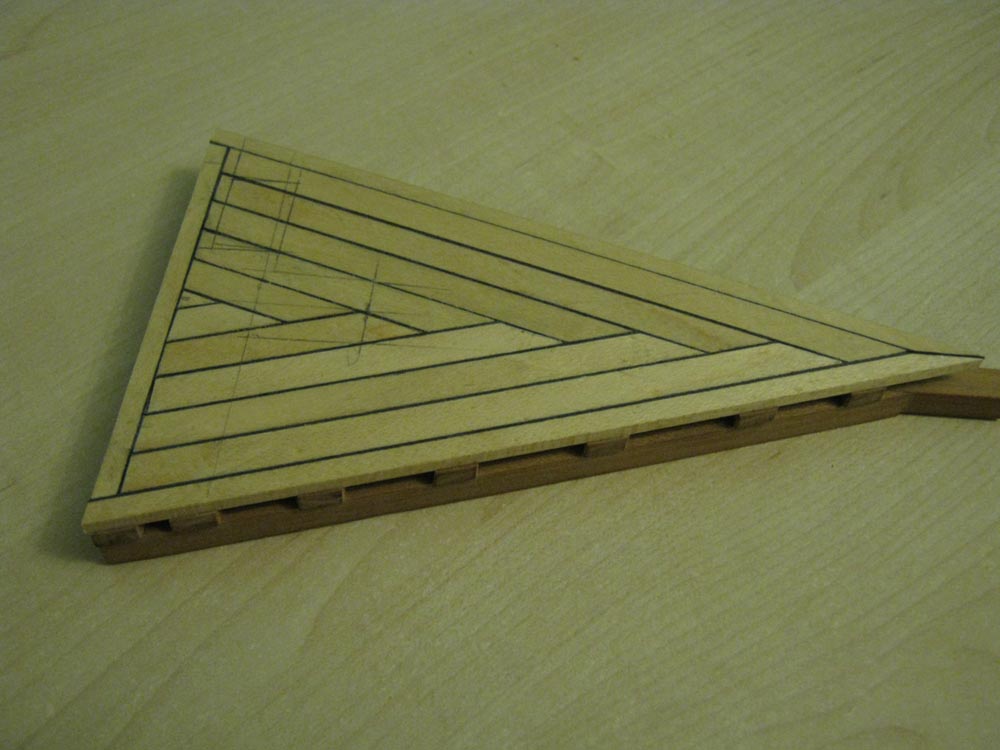

для палубы использую... как мне сказали, это клён, но мне как говорится в это тихо верится!
ну во всяком случае древесина смотрится не плохо, твердая но обрабатывается легко
метод изготовления планок для палубы стар- на бусок 5х 50х 150мм наклеенна черная бумага 0.7мм
и потом распушенна на планки, что из этого получилось судите сами
Вложения
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: постройка правильной Santa Maria

Сообщение eugen.t » Сб апр 23, 2011 12:07

ну на этом пока закончу!
праздник ведь на носу, надо паски печь, яица красить...

так что всех с Пасхой!
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: постройка правильной Santa Maria

Сообщение xxxxxxxxx » Сб апр 23, 2011 12:48

Хорошо бы все-таки чертежи показать...хоть общими видами на фото...А то название захватывающее.... :roll:
xxxxxxxxx

Сообщения: 4016
Зарегистрирован: Пт авг 25, 2006 13:32
Благодарил (а): 0 раз.
Поблагодарили: 19 раз.

Re: постройка правильной Santa Maria

Сообщение eugen.t » Сб апр 23, 2011 13:36

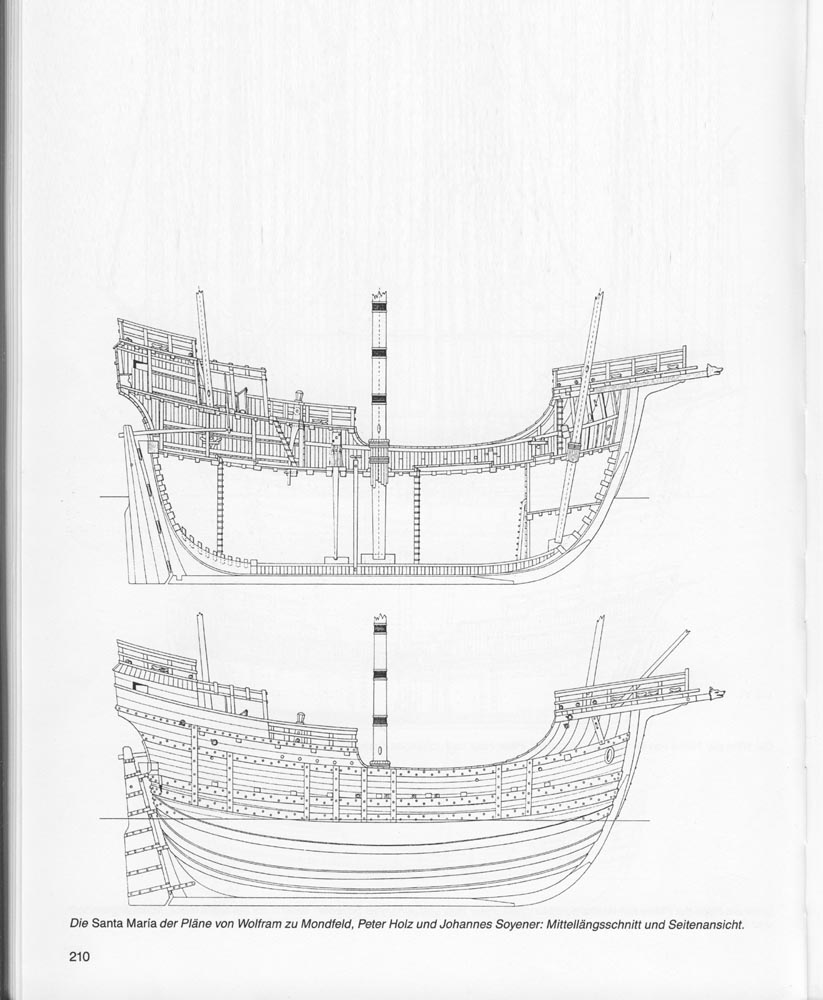

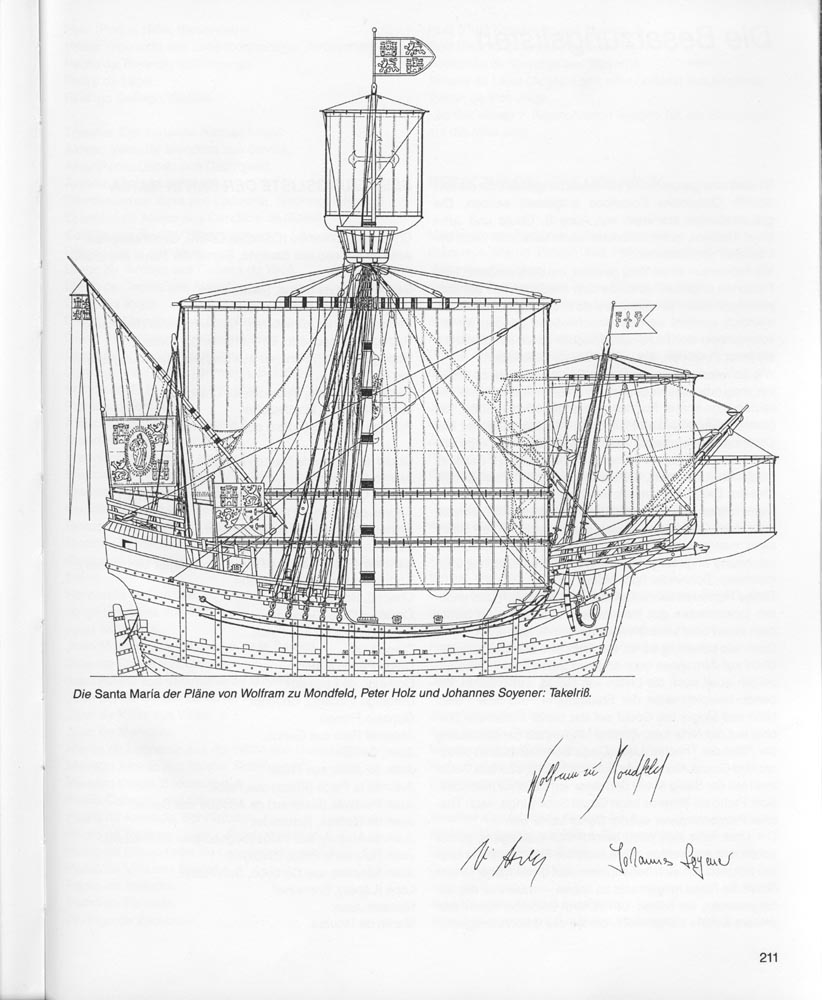

взял из книги побыстрому, остальное по ходу дела.
Вложения
210 Kopie.jpg
Аватара пользователя
eugen.t

Сообщения: 1308
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 120 раз.

Re: постройка правильной Santa Maria

Сообщение egen » Сб апр 23, 2011 14:03

Интересная адмиралтейка может получится из этих чертежей. Совершенно необычный для меня нос и транцы
Аватара пользователя
egen

Сообщения: 6773
Зарегистрирован: Сб ноя 29, 2008 0:31
Откуда: г. Красногорск
Благодарил (а): 68 раз.
Поблагодарили: 83 раз.

Re: постройка правильной Santa Maria

Сообщение Roman Roganov » Сб апр 23, 2011 16:09

egen писал(а):Хорошо бы сделать для начала корпус - а уж потом открывать тему "СТРОЮ .. " :)

кто бы говорил :lol: :lol: :lol:
Законченные проекты: галеон San Martin от OcCre с витриной - обзор, буксир Sanson - галерея, обзор, ч.1, обзор, ч.2, H.M.A.V. "Bounty" - коллективное творчество. Моя работа: корпус, рангоут, шлюпки, вооружение; стоячий такелаж – Андрей Праслов, Самара (korbut78), бегучий такелаж и паруса – Роман Гордеев, Самара (RomGor) - финальная фотосессия
На стапеле: эскадренный броненосец "Сисой Великий" (по состоянию на март 1897 г.)
Аватара пользователя
Roman Roganov
родоначальник
родоначальник

Сообщения: 4602
Зарегистрирован: Вт июн 03, 2008 11:11
Откуда: Россия, Пенза
Благодарил (а): 53 раз.
Поблагодарили: 181 раз.

Re: постройка правильной Santa Maria

Сообщение egen » Сб апр 23, 2011 17:48

Я поэтому отдельную ветку по свой минерве и не завожу :) Вот сделаю - тогда все будет
Аватара пользователя
egen

Сообщения: 6773
Зарегистрирован: Сб ноя 29, 2008 0:31
Откуда: г. Красногорск
Благодарил (а): 68 раз.
Поблагодарили: 83 раз.
