Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#61 Сообщение Deep » Вс мар 11, 2012 19:03

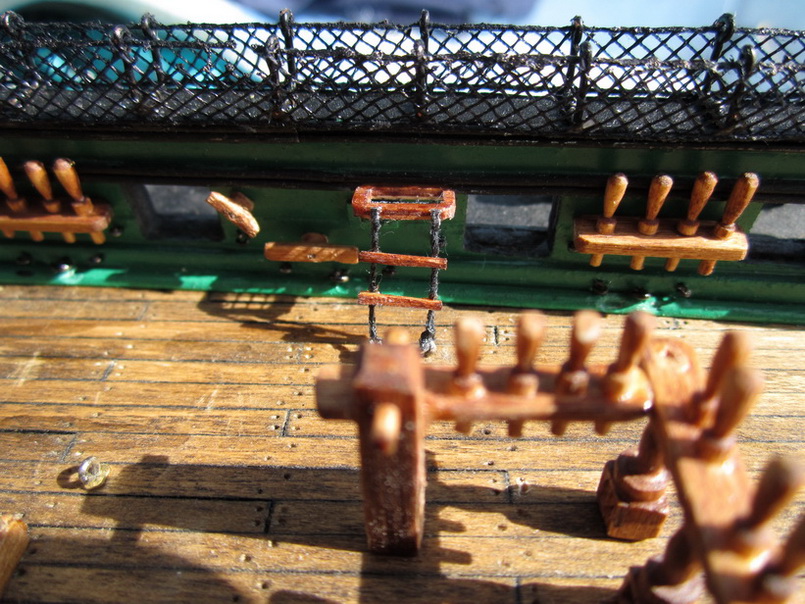

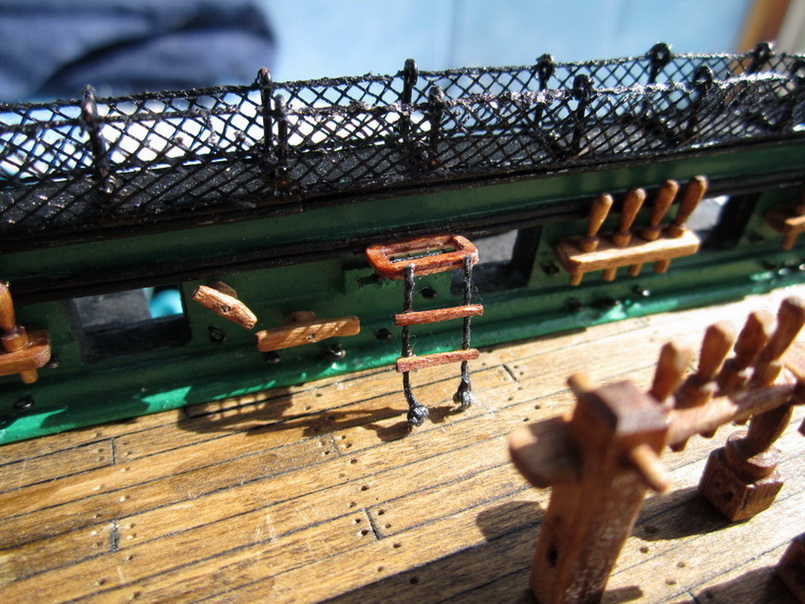

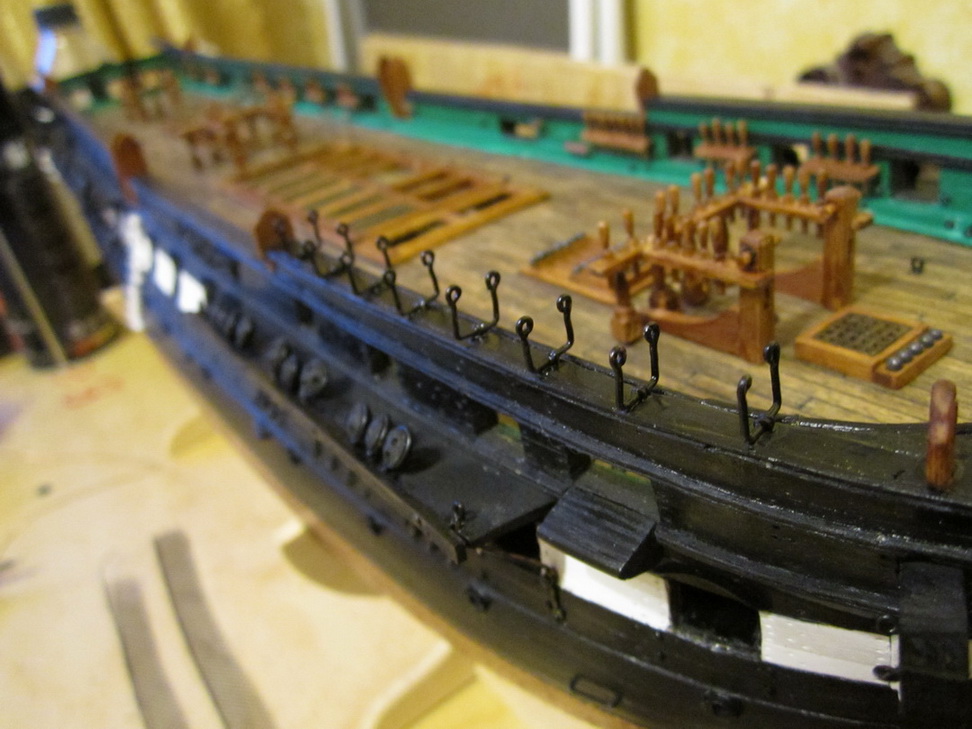

Установил на один борт стойки коечных сеток

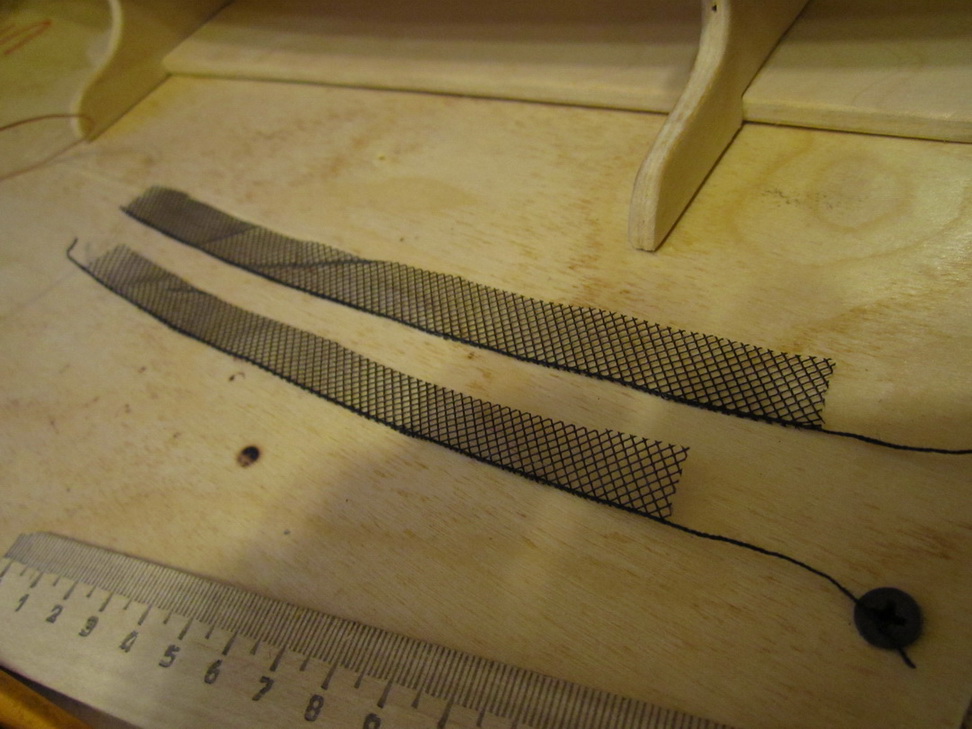

Подготовил сами сетки
Теперь вопрос. Сетки крепились снаружи стоек или изнутри?Может вопрос и глупый,но кто что посоветует?На разных моделях видел и так и так.

Deep
Сообщения: 395
Зарегистрирован: Пн авг 31, 2009 22:13
Откуда: г.Балаково
Благодарил (а): 6 раз
Поблагодарили: 21 раз

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#62 Сообщение Deep » Вс мар 11, 2012 21:34

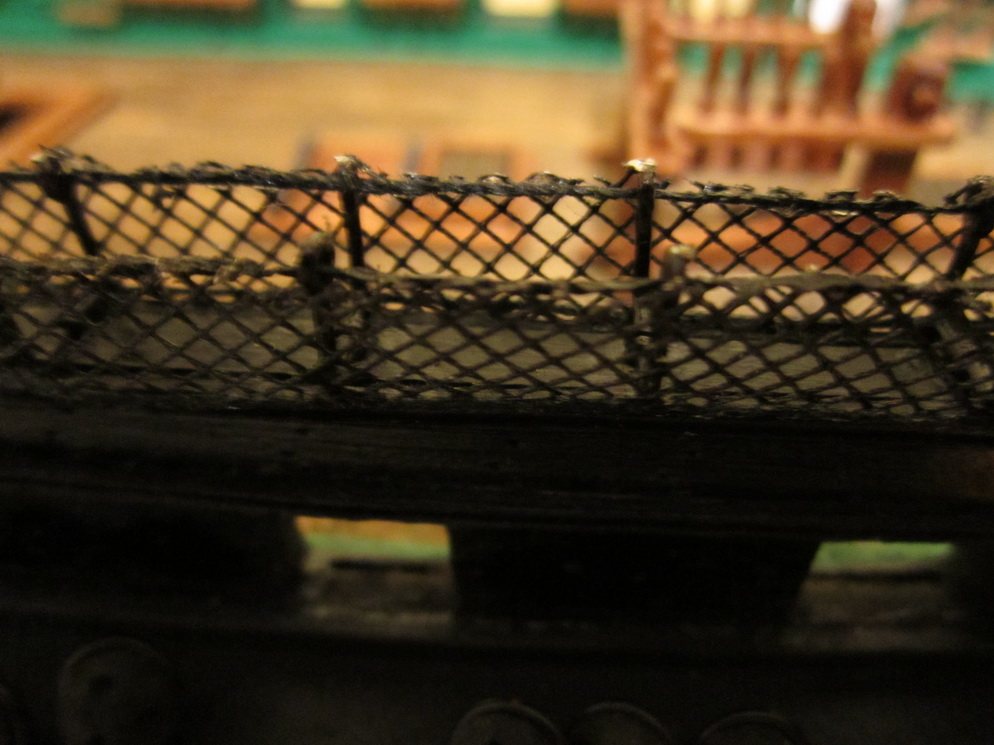

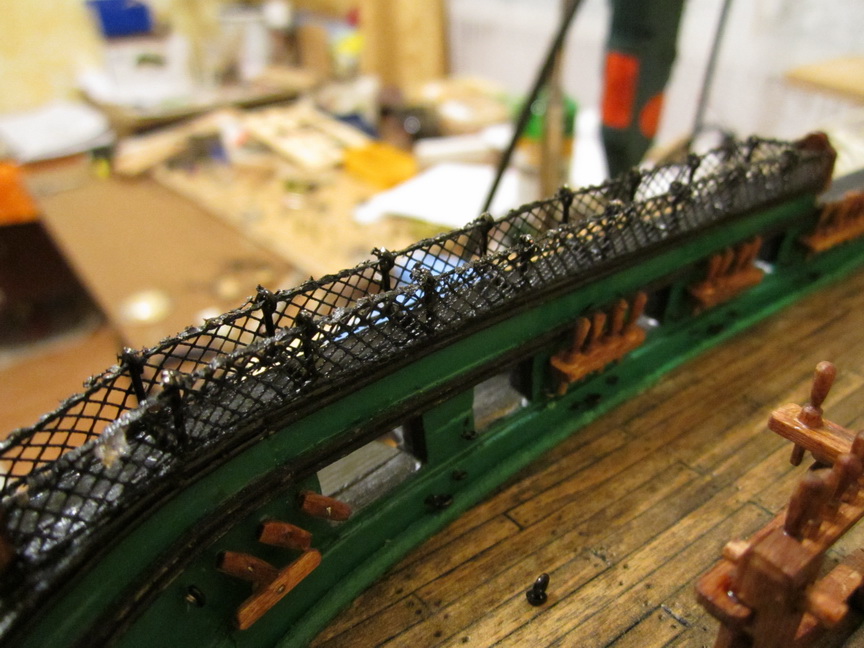

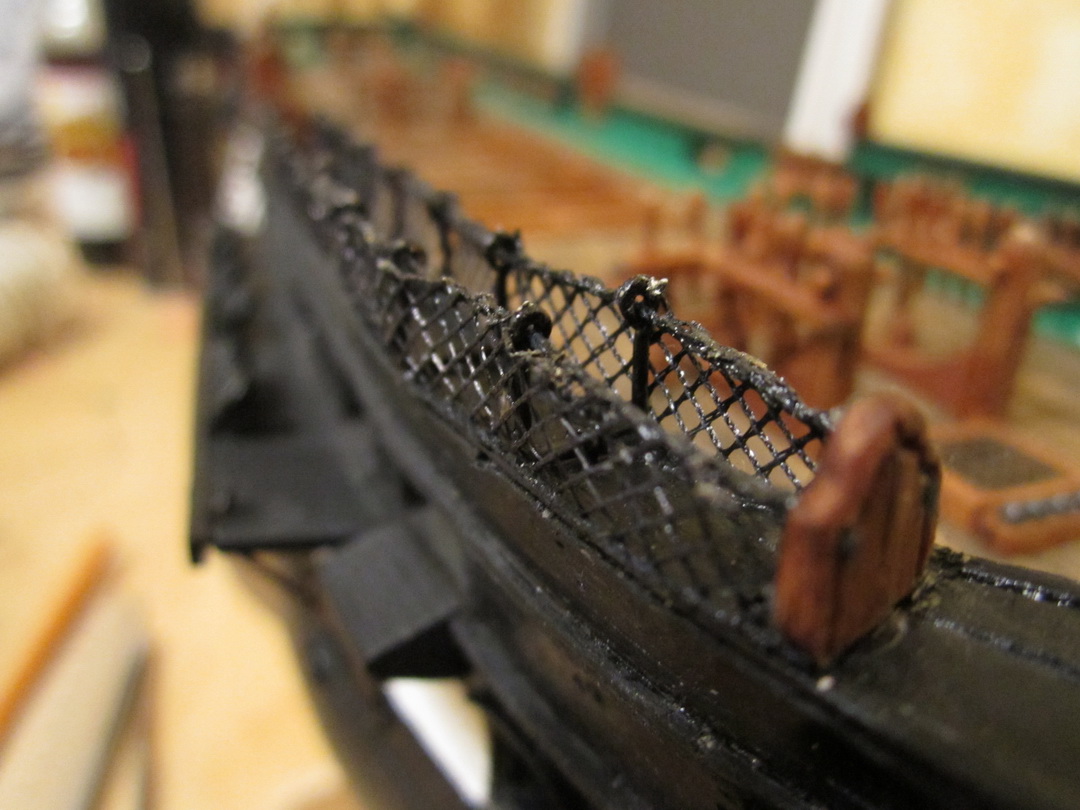

Ну короче нашел фотки реальной Constitution.В итоге вот что получилось.
Теперь думаю стоит-ли делать иммитацию самих коек.Давно-давно на Палладе имитировал с помощью белой ПВХ изоляции от проводов.Кто как делает?Если надо вообще.

Аватара пользователя
kolodka2
Сообщения: 347
Зарегистрирован: Вт окт 13, 2009 18:52
Откуда: севастополь
Благодарил (а): 4 раза
Поблагодарили: 32 раза

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#63 Сообщение kolodka2 » Вс мар 11, 2012 23:24

Если я был бы капитаном то заставил бы отдраить палубу. ЭТО ПОЗОР.......
С Уважением. Владимир.

Лучше красиво делать, чем красиво говорить.

Аватара пользователя
Elephanten
Сообщения: 222
Зарегистрирован: Пн фев 01, 2010 0:29
Поблагодарили: 48 раз

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#64 Сообщение Elephanten » Вс мар 11, 2012 23:36

вот такая фотка попалась
http://media.nara.gov/social-media/gall ... -001_a.jpg

Deep
Сообщения: 395
Зарегистрирован: Пн авг 31, 2009 22:13
Откуда: г.Балаково
Благодарил (а): 6 раз
Поблагодарили: 21 раз

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#65 Сообщение Deep » Пн мар 12, 2012 21:18

kolodka2 писал(а):Если я был бы капитаном то заставил бы отдраить палубу. ЭТО ПОЗОР.......

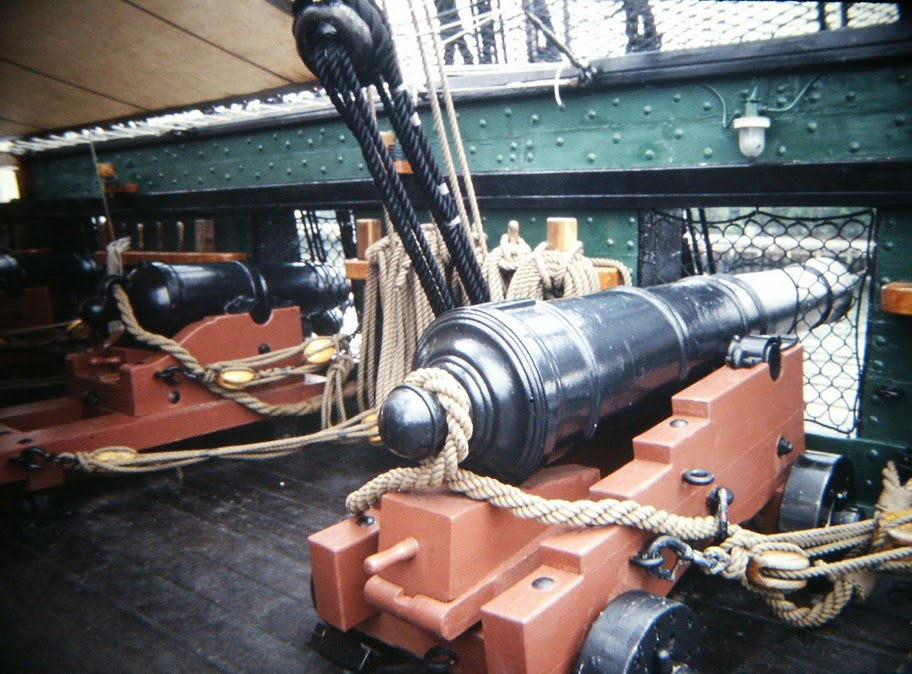

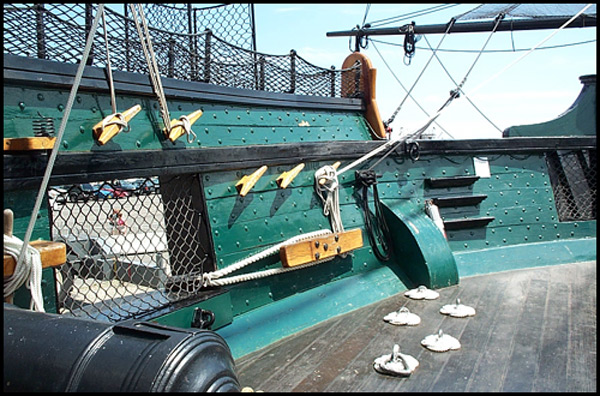

Что-же делать с таким капитаном?У которого такая палуба.
USS CONSTITUTION 6.JPG

Аватара пользователя
kolodka2
Сообщения: 347
Зарегистрирован: Вт окт 13, 2009 18:52
Откуда: севастополь
Благодарил (а): 4 раза
Поблагодарили: 32 раза

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#66 Сообщение kolodka2 » Пн мар 12, 2012 21:47

ну согласитесь, неужели судно на которое поднимался папа римскй имело такую палубу. а то что сейчас оно стоит возле стенки как муз. экспонат так пускай голова болит у директора музея.
С Уважением. Владимир.

Лучше красиво делать, чем красиво говорить.

loMaster
Сообщения: 1404
Зарегистрирован: Чт июл 03, 2008 17:34
Откуда: Обнинск
Благодарил (а): 10 раз
Поблагодарили: 41 раз

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#67 Сообщение loMaster » Пн мар 12, 2012 23:20

Deep писал(а):Теперь думаю стоит-ли делать иммитацию самих коек.Кто как делает?Если надо вообще.
Ткань сворачиваем
http://gallery.shipmodeling.ru/main.php ... mId=104932
К сожалению, самого процесса не сохранилось. Но по прикидкам все масштабно.
Готово Race Horse
В заморозке Royal Caroline
Готово Golden yacht Amati
Готово USS Constitution сечение
Несбыточные мечты: Щебека, Святой Николай...

mial2004
Сообщения: 11
Зарегистрирован: Чт мар 08, 2012 19:18

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#68 Сообщение mial2004 » Вт мар 13, 2012 12:38

Deep писал(а):
kolodka2 писал(а):Если я был бы капитаном то заставил бы отдраить палубу. ЭТО ПОЗОР.......
Что-же делать с таким капитаном?У которого такая палуба.
Так это... на рею его, капитана, с боцманом вместе :lol:
Последний раз редактировалось mial2004 Вт мар 13, 2012 15:42, всего редактировалось 1 раз.

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11796
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1052 раза
Поблагодарили: 604 раза
Контактная информация:

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#69 Сообщение FreeLander » Вт мар 13, 2012 15:17

Deep писал(а):Что-же делать с таким капитаном?У которого такая палуба.
По-моему там палуба просто покрашена. Корабль-то уже не ходит.
С уважением, Пётр
Мой блог

Deep
Сообщения: 395
Зарегистрирован: Пн авг 31, 2009 22:13
Откуда: г.Балаково
Благодарил (а): 6 раз
Поблагодарили: 21 раз

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#70 Сообщение Deep » Вт мар 13, 2012 17:26

Опять назревает бессмысленный спор о цвете палубы.Мое мнение такое.что не может быть палуба очень светлого оттенка.Все таки морская вода не жалует дерево.По любому потемнеет,как ты ее не драй.Специально сейчас включил у себя "Хозяина морей".Палуба вообще серого оттенка

mial2004
Сообщения: 11
Зарегистрирован: Чт мар 08, 2012 19:18

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#71 Сообщение mial2004 » Пт мар 16, 2012 11:13

Чего-то спит форум после 8 марта!

Deep
Сообщения: 395
Зарегистрирован: Пн авг 31, 2009 22:13
Откуда: г.Балаково
Благодарил (а): 6 раз
Поблагодарили: 21 раз

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#72 Сообщение Deep » Пт апр 20, 2012 20:39

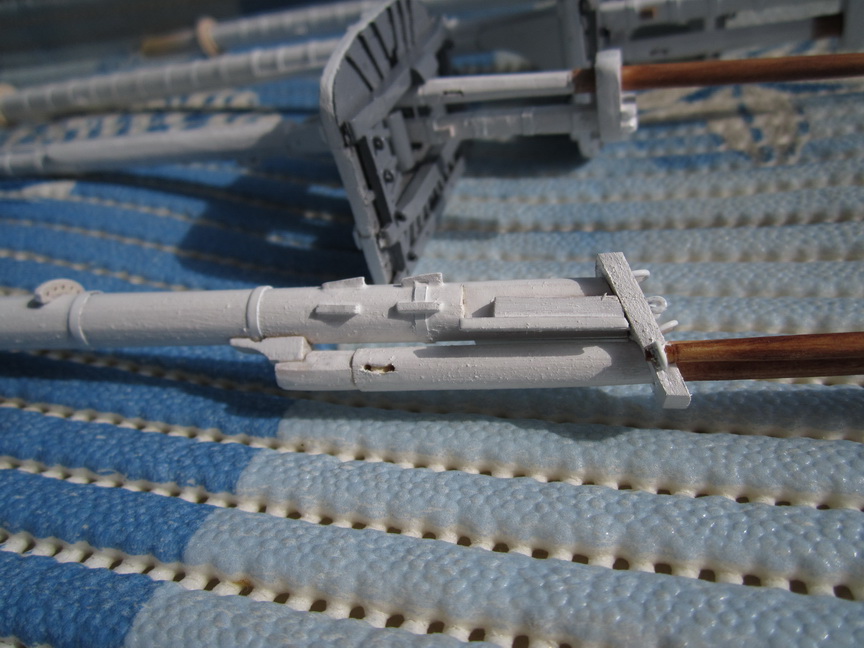

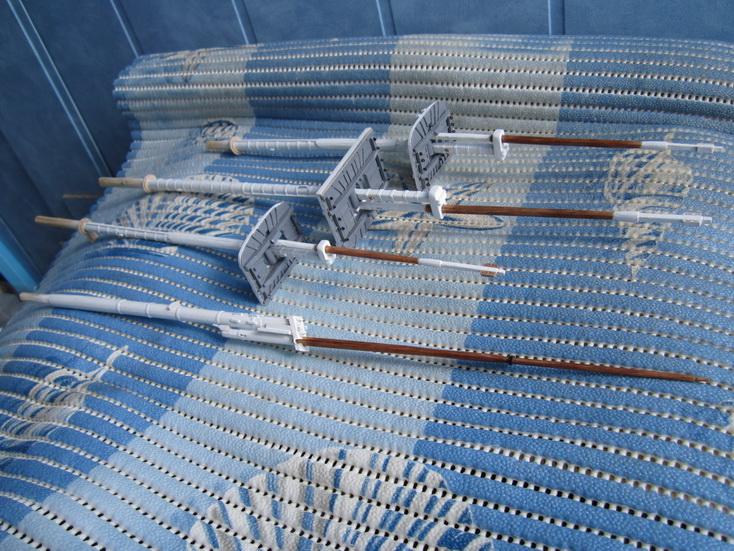

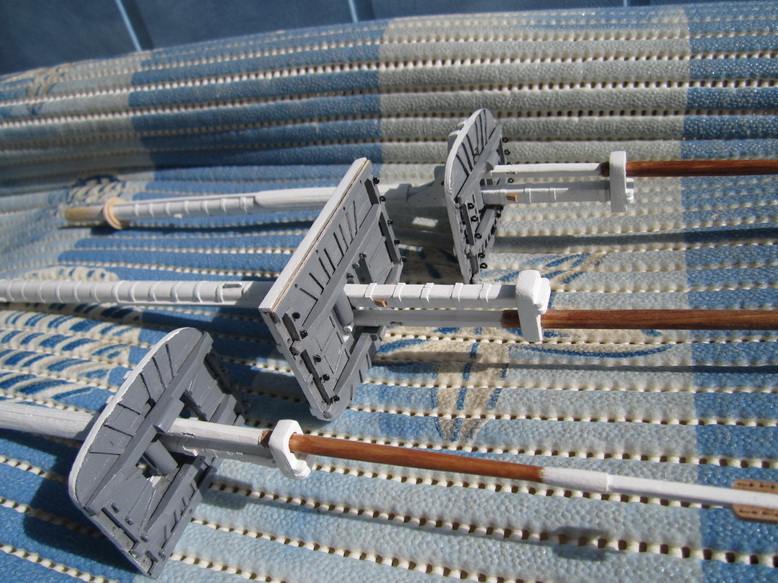

Всем привет.Последнее время решил переключится на другое,изготовление рангоута.Почти готовы бушприт,мачты со стеньгами.
Сегодня сделал смотровые площадки для вахтенных на шканцах.

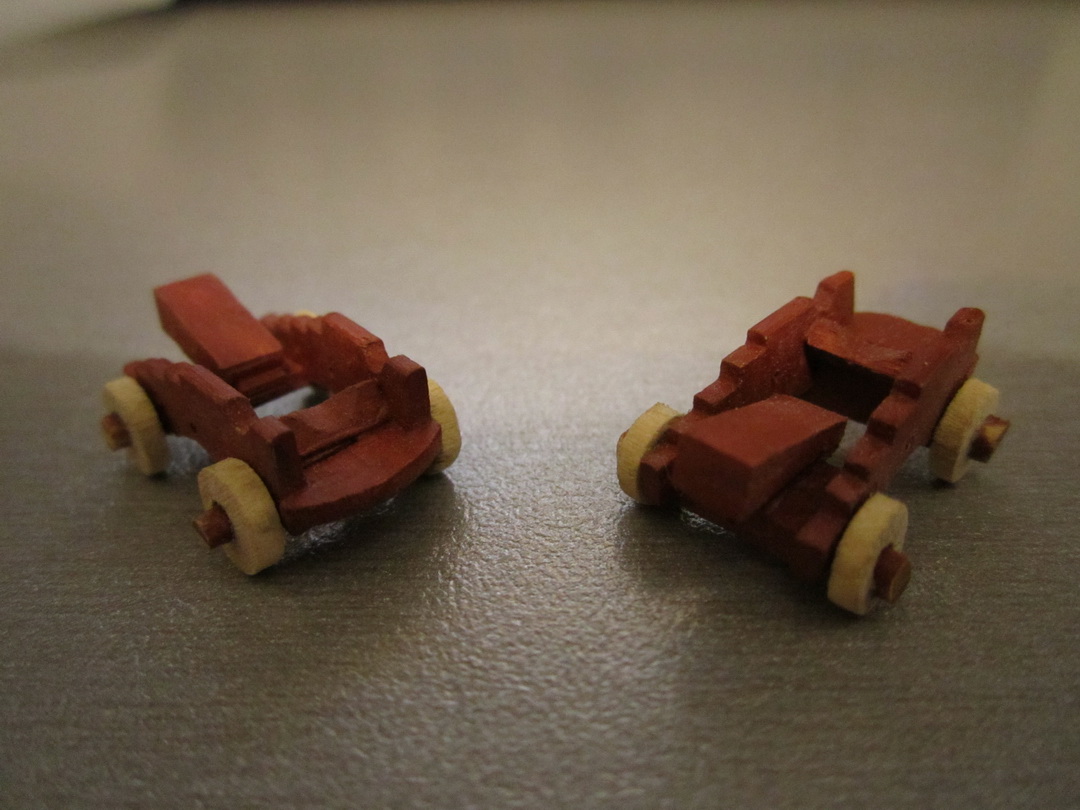

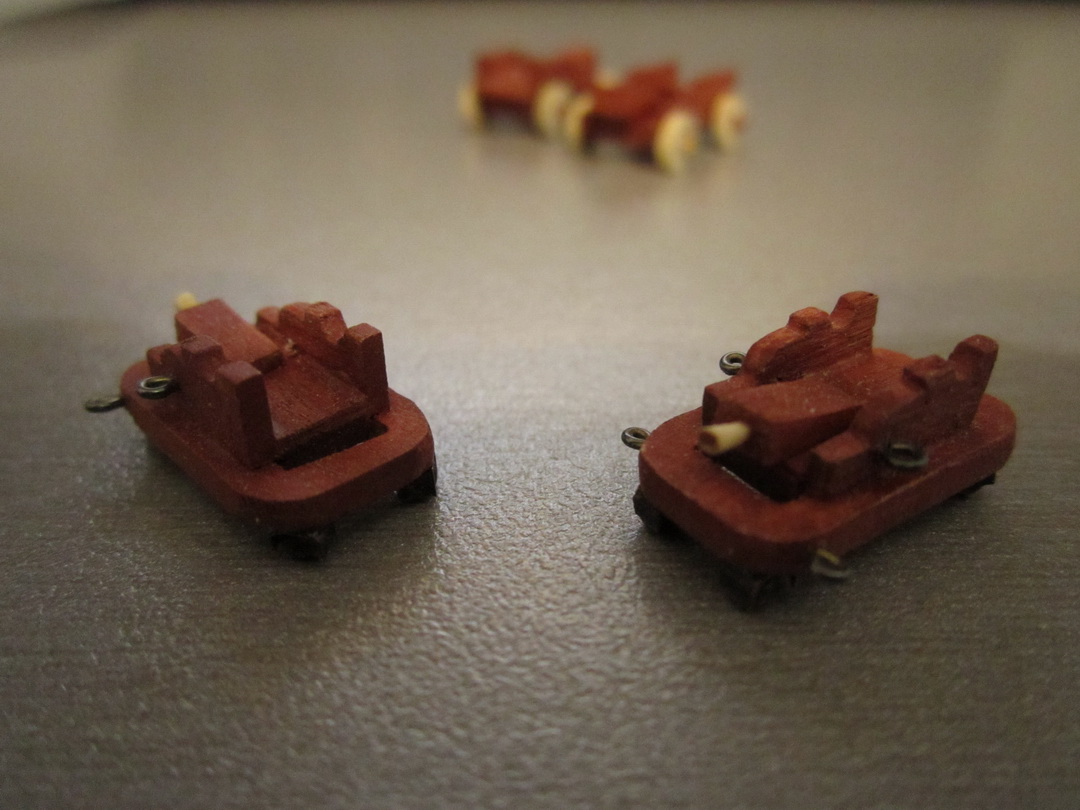

За неимением токарного станка обращусь с просьбой:кто сможет выточить карронады,пушки и полупушки для Конституции за разумную цену.

mial2004
Сообщения: 11
Зарегистрирован: Чт мар 08, 2012 19:18

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#73 Сообщение mial2004 » Вс май 05, 2013 14:30

Здравствуйте все! Много лет назад прикупил пластик от Revell "Fregate United States" 1:100. Очень интересная модель, но... как обычно встает вопрос с проводкой такелажа. В прилагаемой инструкции идут "веревочки" кучей, а куда какая - не поймешь. Скачал кучу литературы по фрегатам, самое реальный фрегат это КОНСТИТУЦИЯ, но так и не нашел нужное - расположение концов в районе палубы по кофель нагельным планкам. Модель получается изящная, но масштаб, конечно. маловат. Для имитации блоков прикупил МИКРО-бисер (диаметр около 1 мм), получилось-бы очень реально. Подскажите, пожалуйста, где можно скачать реальные инструкции на сборку модели - лет шесть-восемь лежит полусобранная модель.

mial2004
Сообщения: 11
Зарегистрирован: Чт мар 08, 2012 19:18

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#74 Сообщение mial2004 » Вс май 05, 2013 14:55

Весь прикол в том, что кофель-нагельные планки около мачт П-образной формы.

Deep
Сообщения: 395
Зарегистрирован: Пн авг 31, 2009 22:13
Откуда: г.Балаково
Благодарил (а): 6 раз
Поблагодарили: 21 раз

Re: USS"Constitution"с нуля по чертежам от Mamoli(1:93)

#75 Сообщение Deep » Вс май 05, 2013 18:49

Скачайте чертежи от Model Shipways.Применимо к пластиковой модели очень неплохо,достаточно подробно описан такелаж.Сам буду скорее всего ими руководствоваться.И почему вы так недоумеваеете по поводу П-образных кофель-нагельных планок.Достаточно распространенная практика.
