HMS"Bellona"

Сообщение Deep » Пн май 24, 2010 18:25

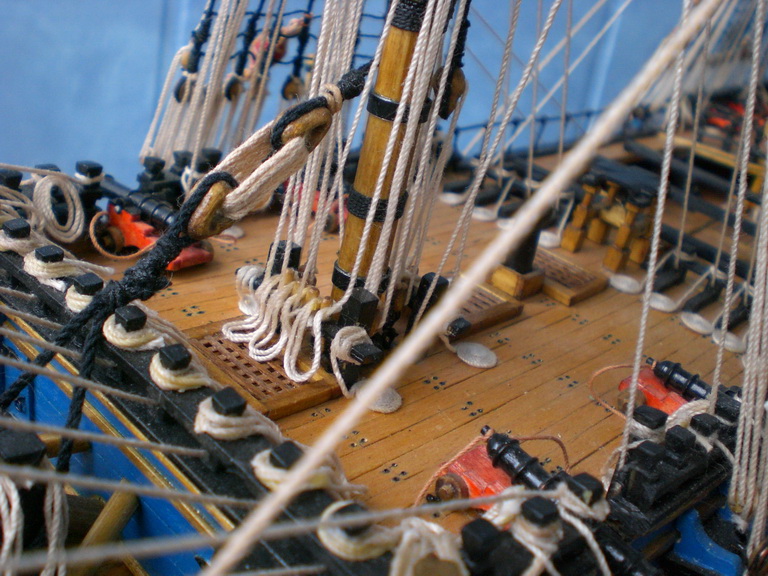

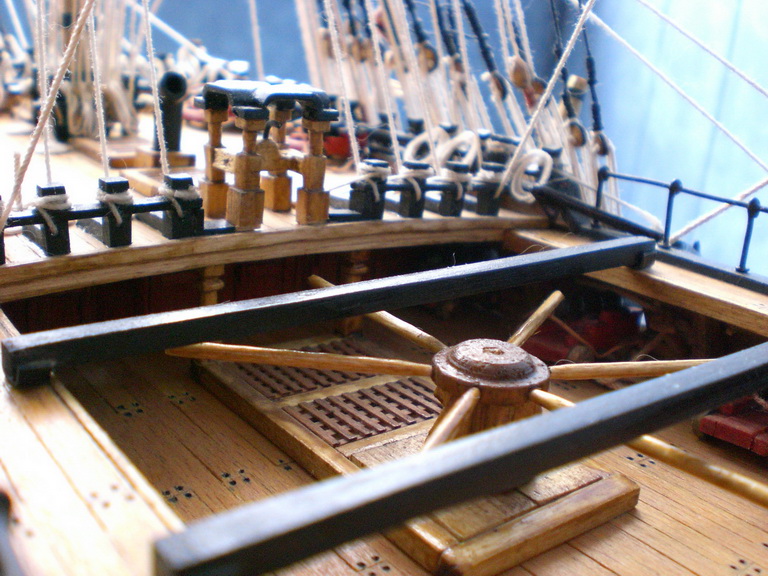

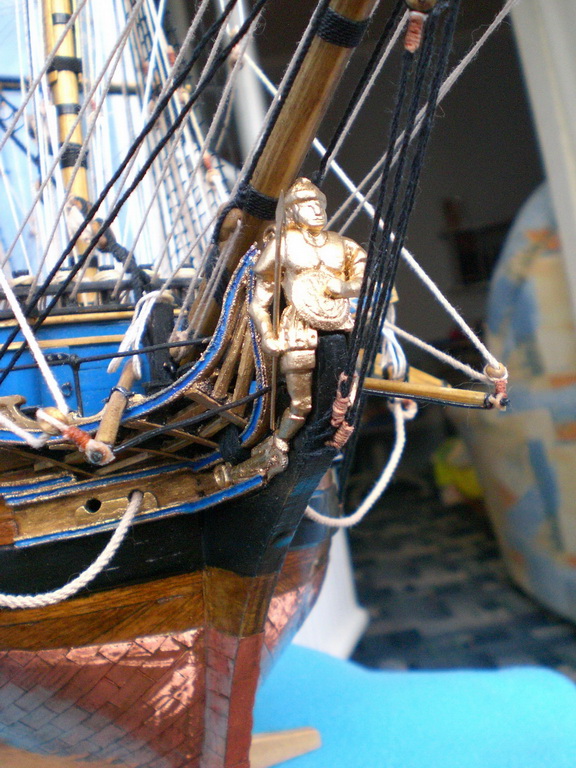

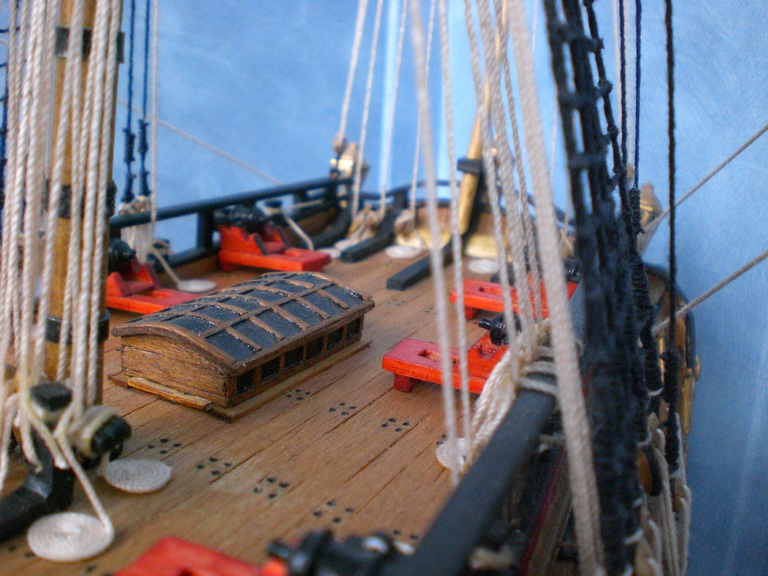

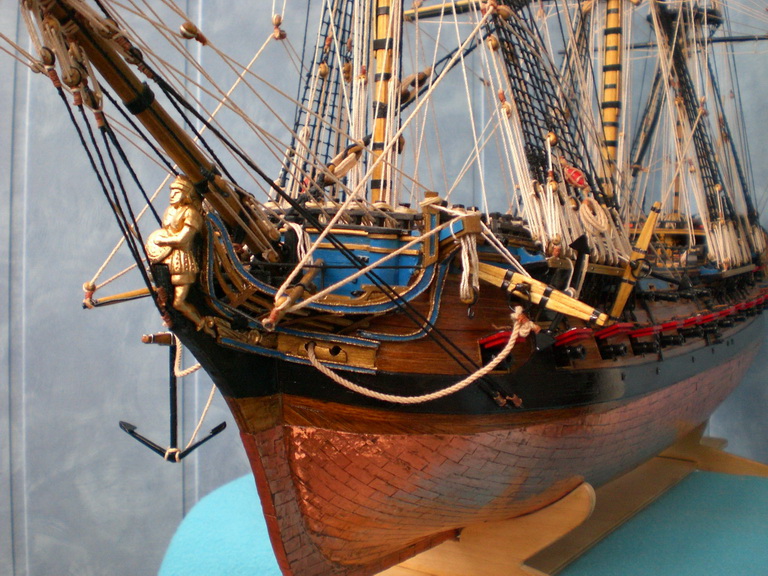

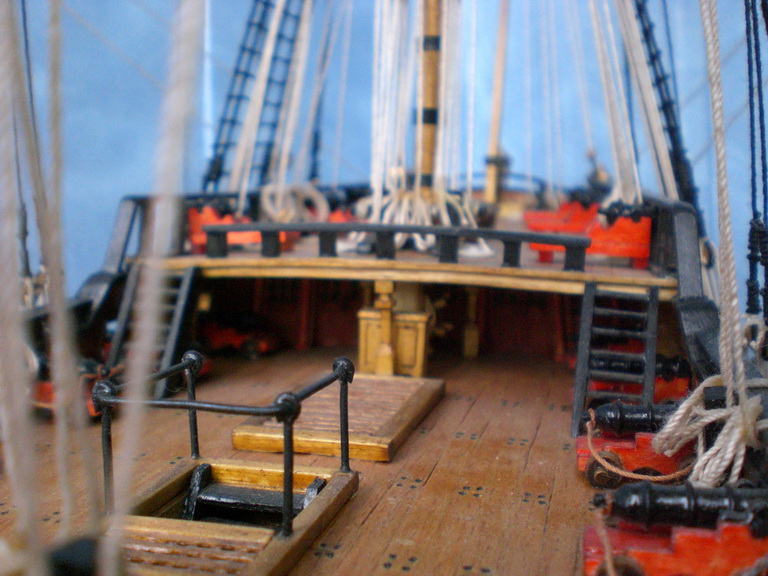

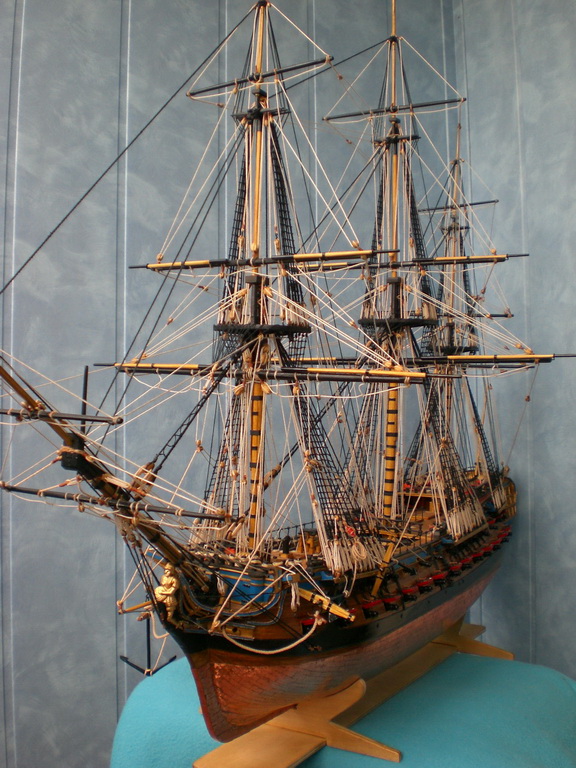

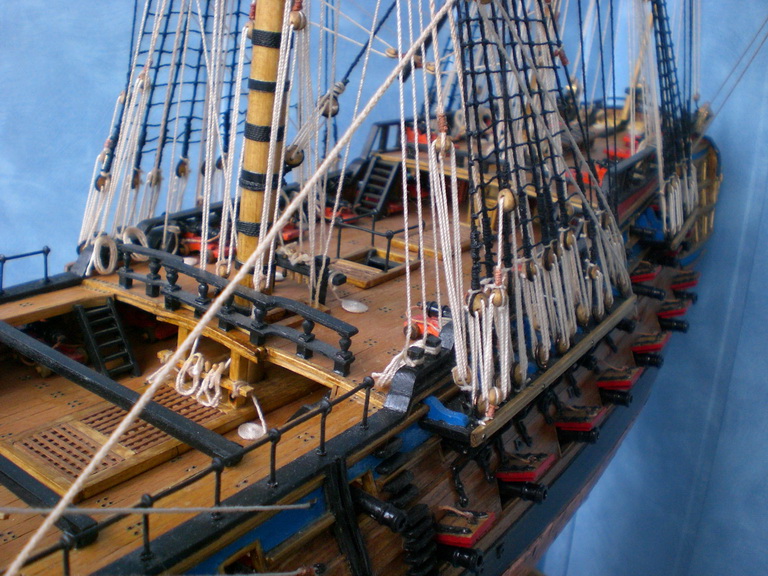

Прошу оценить мою работу.Модель делал по чертежам Corel.На изготовление ушло примерно полтора года.Прошу сильно не ругать,все делалось руками.Из серьезных инструментов только гравер.Приму любую критику.На будущее.
Вложения

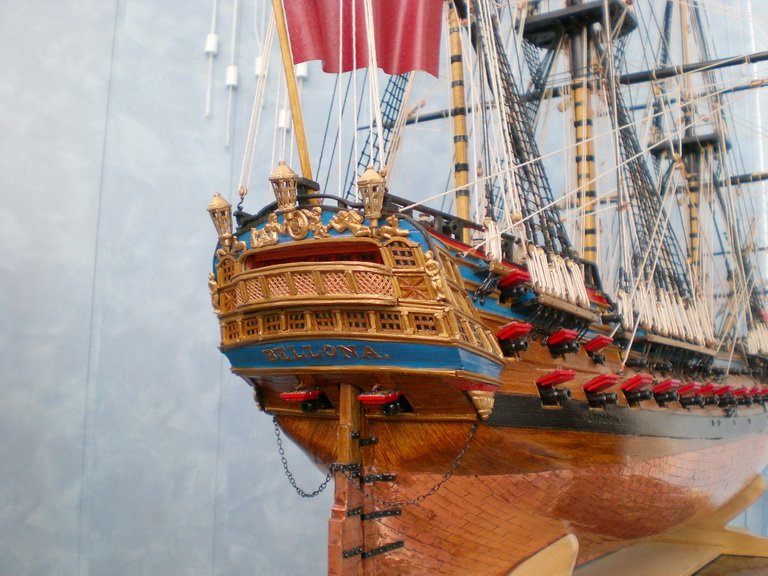

Тут конечно виден большой косяк.Не пойму почему так получилось,но кормовые окна в таком размере смог сделать только в упрощенном виде.
Последний раз редактировалось Deep Пн май 31, 2010 14:41, всего редактировалось 1 раз.
Deep

Сообщения: 363
Зарегистрирован: Пн авг 31, 2009 22:13
Откуда: г.Балаково
Благодарил (а): 2 раз.
Поблагодарили: 18 раз.

Re: HMS"Bellona"

Сообщение Leo Gris » Пн май 24, 2010 18:40

:shock: я так тоже хочу )))
можешь поподробней рассказать про материалы, процесс создания и где чертежи брал? нет ли там автокадовских? )))
Leo Gris

Сообщения: 22
Зарегистрирован: Пн мар 29, 2010 2:48
Откуда: Донецк
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: HMS"Bellona"

Сообщение Deep » Пн май 31, 2010 14:50

Для интересующихся отвечу.Всю информацию брал с этого сайта.Здесь качал чертежи,обзор о постройке.Позже скачал анатомию.Также смотрел иногда в Shipyard-ские чертежи.Материалы самые ходовые:фанера,шпон,дерево и т.д.Строил можно сказать следуя чертежу.Что мне понравилось.Начинаешь с первой позиции и дальше по порядку.P.S.Кто подскажет адреса сайтов,где можно обьяву дать о продаже.
Deep

Сообщения: 363
Зарегистрирован: Пн авг 31, 2009 22:13
Откуда: г.Балаково
Благодарил (а): 2 раз.
Поблагодарили: 18 раз.

Re: HMS"Bellona"

Сообщение Артём Власов » Пн май 31, 2010 22:43

Размеры какие?
Аватара пользователя
Артём Власов

Сообщения: 293
Зарегистрирован: Ср янв 13, 2010 14:57
Откуда: Ярославль
Благодарил (а): 2 раз.
Поблагодарили: 0 раз.

Re: HMS"Bellona"

Сообщение silvan » Пн май 31, 2010 23:07

такелажа маловато будет, в остальном кавайно так
Текущий проект: -
Готовый проект: Galleon San Martin Frigate Diana
Аватара пользователя
silvan

Сообщения: 1148
Зарегистрирован: Пн июн 18, 2007 17:42
Откуда: Москва, рязанка
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.

Re: HMS"Bellona"

Сообщение Deep » Вт июн 01, 2010 10:16

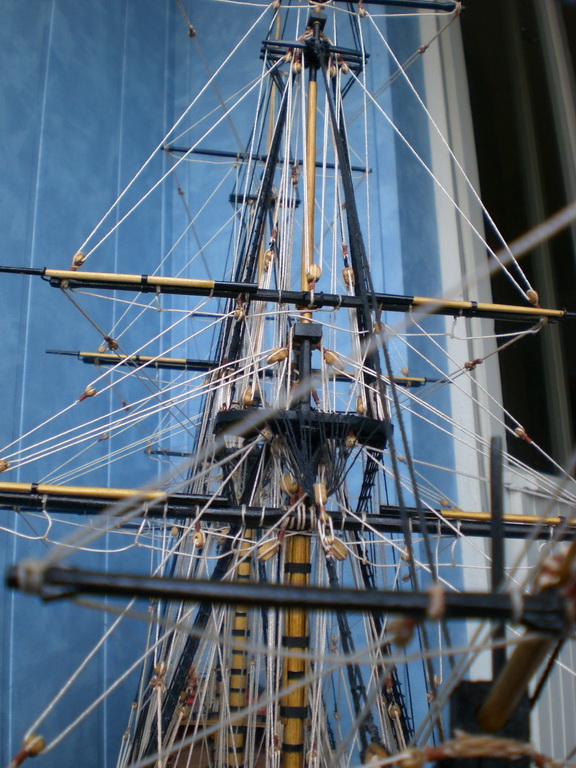

Разиеры такие:920х780х430мм.Насчет такелажа.Все делал по чертежам от Corel-а.Ничего не пропускал,все согласно схемам проводки такелажа предложенным Corel.Кое-что подсмотрел у Shipyard-а.Конечно если делать с парусами,то снастей прибавится.
P.S.У меня есть небольшой вопрос.После покрытия лаком медной обшивки немного потекла краска с петель руля.Они у меня крашеные.Чем можно снять акриловый лак,чтобы потом еще сверху пройтись исправить положение?
Deep

Сообщения: 363
Зарегистрирован: Пн авг 31, 2009 22:13
Откуда: г.Балаково
Благодарил (а): 2 раз.
Поблагодарили: 18 раз.

Re: HMS"Bellona"

Сообщение Анатолий » Вт июн 01, 2010 13:52

Deep писал(а):P.S.Кто подскажет адреса сайтов,где можно обьяву дать о продаже.


Здесь, да на питерском сайте моделсуорлд. А сколько хотите, если не секрет?
Анатолий

Сообщения: 59
Зарегистрирован: Чт окт 12, 2006 22:53
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: HMS"Bellona"

Сообщение Deep » Вт июн 01, 2010 15:27

Да здесь,как писалось в разделе продажабессмысленно что-то предлагать на продажу.Сапожнику сапоги не нужны.Ну а про цену я сам интересуюсь,за сколько можно продать.
Deep

Сообщения: 363
Зарегистрирован: Пн авг 31, 2009 22:13
Откуда: г.Балаково
Благодарил (а): 2 раз.
Поблагодарили: 18 раз.

Re: HMS"Bellona"

Сообщение Roman Roganov » Вт июн 01, 2010 17:28

То, что с нуля, несомненно делает вам честь, но меня всегда интересовало ЗАЧЕМ делать С НУЛЯ по чертежу из набора, содержащему все те же ляпы, что и в наборе, если есть Анатомия :?:
Законченные проекты: галеон San Martin от OcCre с витриной - обзор, буксир Sanson - галерея, обзор, ч.1, обзор, ч.2, H.M.A.V. "Bounty" - коллективное творчество. Моя работа: корпус, рангоут, шлюпки, вооружение; стоячий такелаж – Андрей Праслов, Самара (korbut78), бегучий такелаж и паруса – Роман Гордеев, Самара (RomGor) - финальная фотосессия
На стапеле: эскадренный броненосец "Сисой Великий" (по состоянию на март 1897 г.)
Аватара пользователя
Roman Roganov
родоначальник
родоначальник

Сообщения: 4602
Зарегистрирован: Вт июн 03, 2008 11:11
Откуда: Россия, Пенза
Благодарил (а): 53 раз.
Поблагодарили: 181 раз.

Re: HMS"Bellona"

Сообщение Bender Rodriges » Ср июн 09, 2010 0:41

Доброго времени суток! Работа - супер! У меня вопрос - из чего делались стволы пушек? И как при наличии только гравера делались решетки? Для меня крайне актуальный вопрос - по чертежам от набора (скачал на просторах инета) пытаюсь сделать фрегат, но чувствую, что опыта в постройке ОЧЕНЬ не хватает.
Нельзя спрятаться от света луны, закрыв ее рукой.
Аватара пользователя
Bender Rodriges

Сообщения: 637
Зарегистрирован: Ср сен 16, 2009 23:37
Откуда: г. Касимов, Рязанская область
Благодарил (а): 23 раз.
Поблагодарили: 8 раз.

Re: HMS"Bellona"

Сообщение Deep » Чт июн 10, 2010 10:37

Ввиду отсутствия токарного станка,при неудачах с отливкой пушек стволы делаю старым способом.С ватмана скручиваю трубочки нужного диаметра(с проклейкой всего кусочка клеем)Далее с проволоки накручиваю спираль нужного диаметра,разрезаю на колечки.Если ствол идет на конус приходится делать колечки разного диаметра.Надеваем колечки на стволв нужных местах,фиксируем цианокрилатом.С казенной части ствола замазываем модельным пластиком,вставляем обточенный кусочек "зубочистки".Потом все это грунтуется и красится.Вот пример:

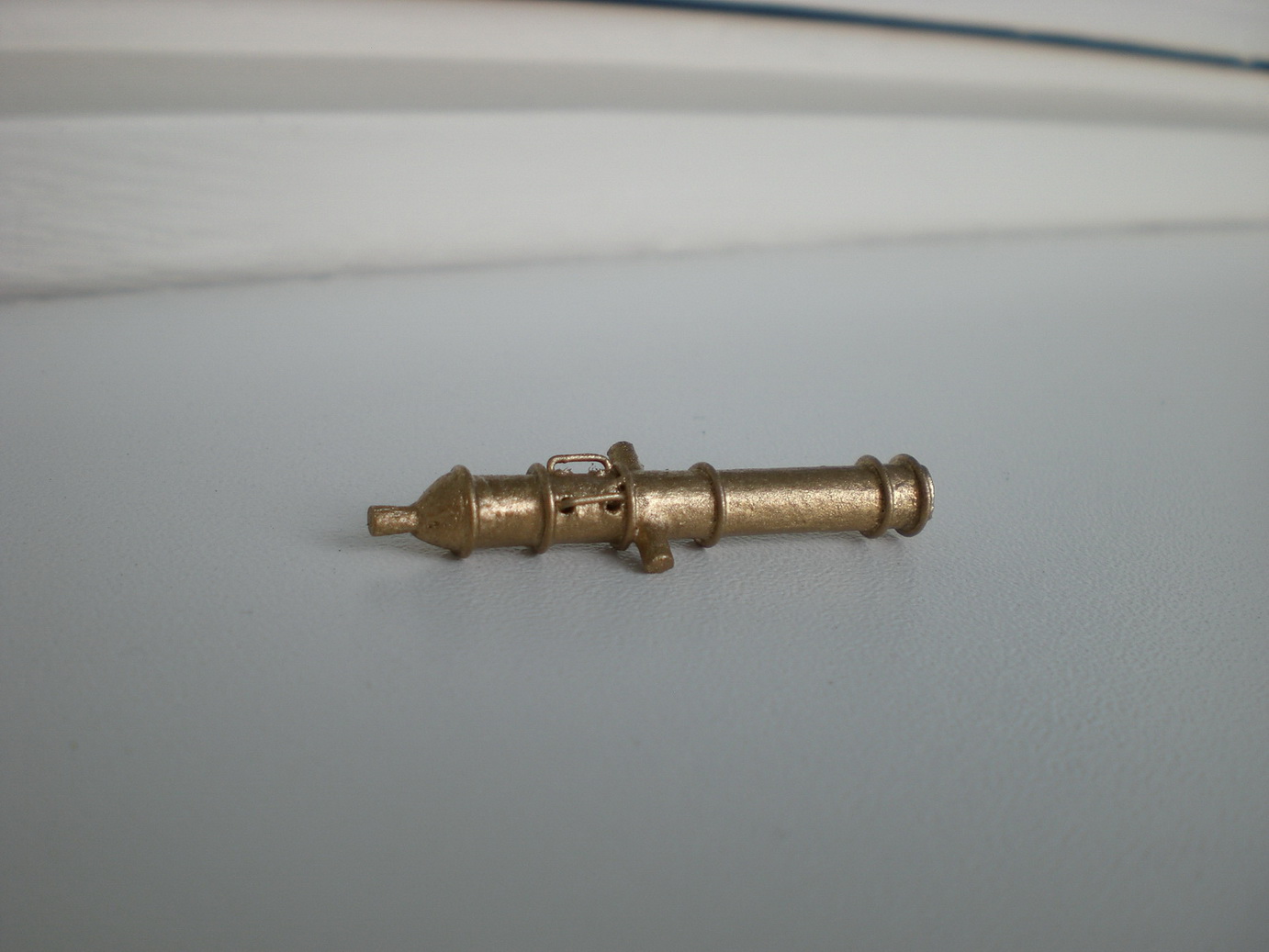

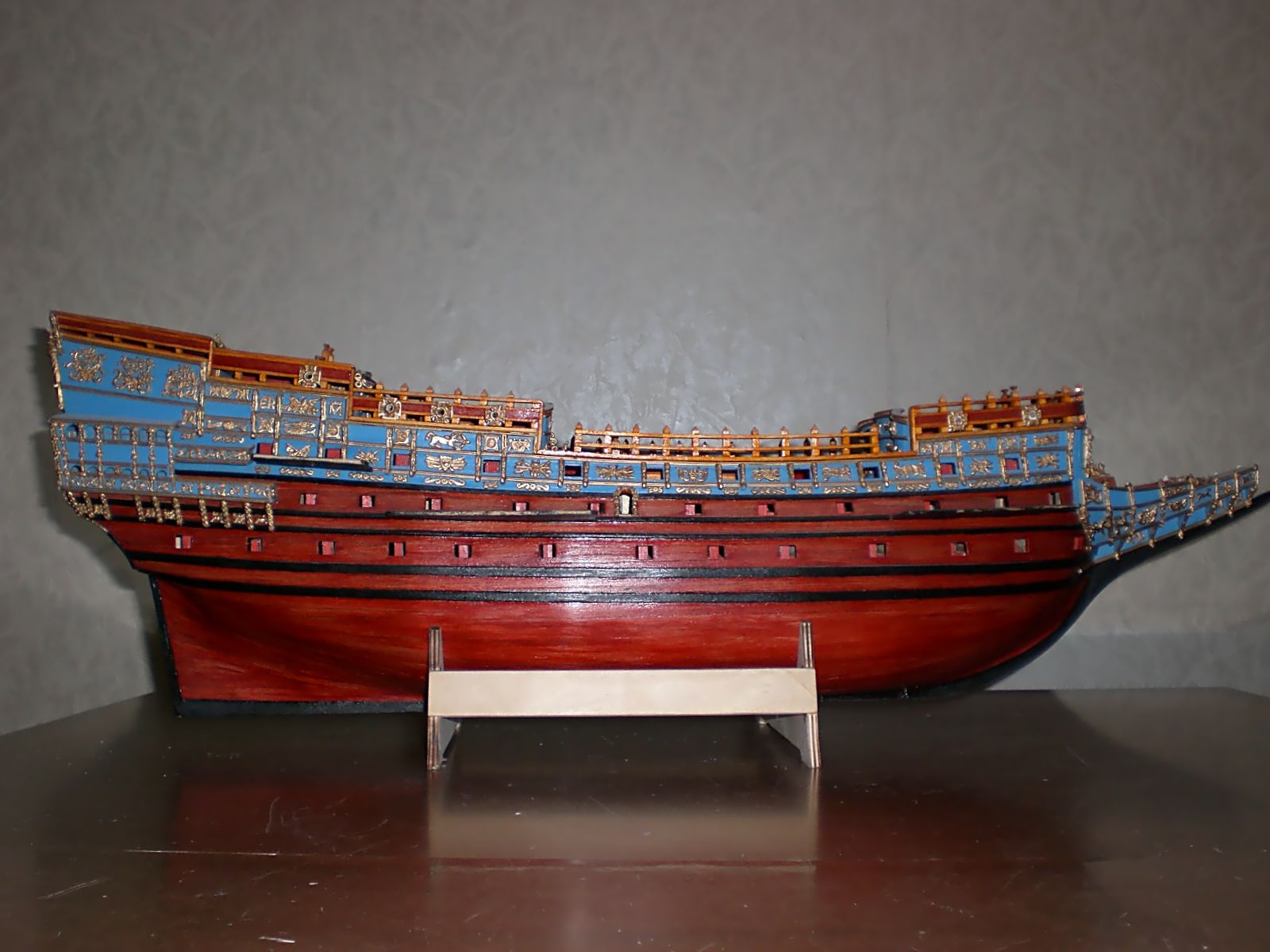

Ствол орудия для моей следующей модели"Sovereign of the Seas"(немного не доделал еще)
Deep

Сообщения: 363
Зарегистрирован: Пн авг 31, 2009 22:13
Откуда: г.Балаково
Благодарил (а): 2 раз.
Поблагодарили: 18 раз.

Re: HMS"Bellona"

Сообщение anton_est » Чт июн 10, 2010 11:14

Беллона - прекрасная работа. Человек очень старался. Не понимаю одного. Почему многие из нас любят на старинные парусники ставить белый такелаж ? Попробуйте тонировать морилкой и модель будет выдлядеть намного живее.
anton_est

Сообщения: 66
Зарегистрирован: Вс янв 10, 2010 18:23
Откуда: Эстония , Тарту.
Благодарил (а): 0 раз.
Поблагодарили: 11 раз.

Re: HMS"Bellona"

Сообщение Deep » Чт июн 10, 2010 11:29

anton_est писал(а):Беллона - прекрасная работа. Человек очень старался. Не понимаю одного. Почему многие из нас любят на старинные парусники ставить белый такелаж ? Попробуйте тонировать морилкой и модель будет выдлядеть намного живее.

Не поверишь.Сам первый раз использовал светлую нить.До этого бегущий такелаж делал бежевым.Хотя и здесь он не совсем белый.Просто на фотках наверное смотрится как белый.Спасибо за похвалу.
Deep

Сообщения: 363
Зарегистрирован: Пн авг 31, 2009 22:13
Откуда: г.Балаково
Благодарил (а): 2 раз.
Поблагодарили: 18 раз.

Re: HMS"Bellona"

Сообщение Bender Rodriges » Чт июн 10, 2010 13:25

Доброго времени суток! За способ создания пушки - ОГРОМНОЕ спасибо! Вот уж не ожидал такой простоты исполнения :shock:
Нельзя спрятаться от света луны, закрыв ее рукой.
Аватара пользователя
Bender Rodriges

Сообщения: 637
Зарегистрирован: Ср сен 16, 2009 23:37
Откуда: г. Касимов, Рязанская область
Благодарил (а): 23 раз.
Поблагодарили: 8 раз.

Re: HMS"Bellona"

Сообщение kolodka2 » Чт фев 23, 2012 4:02

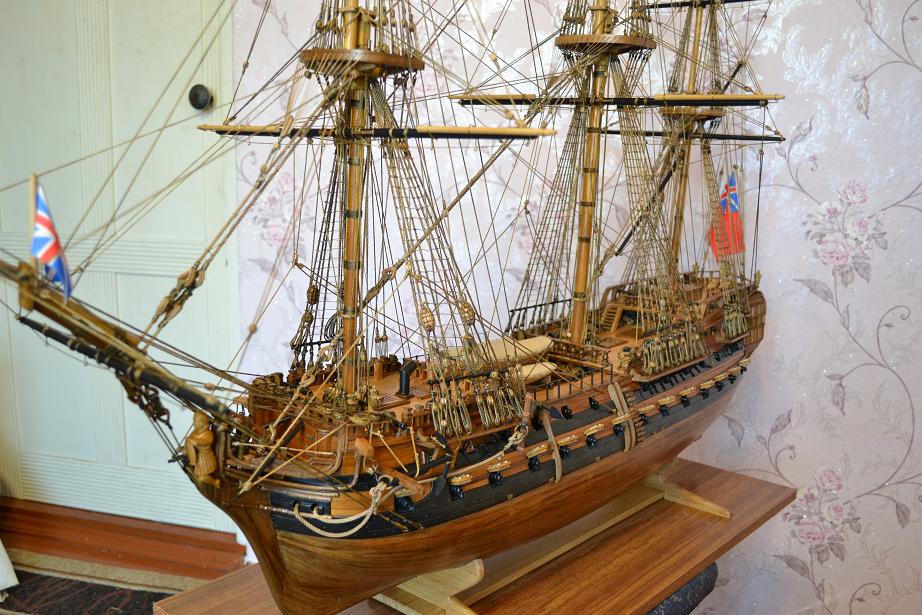

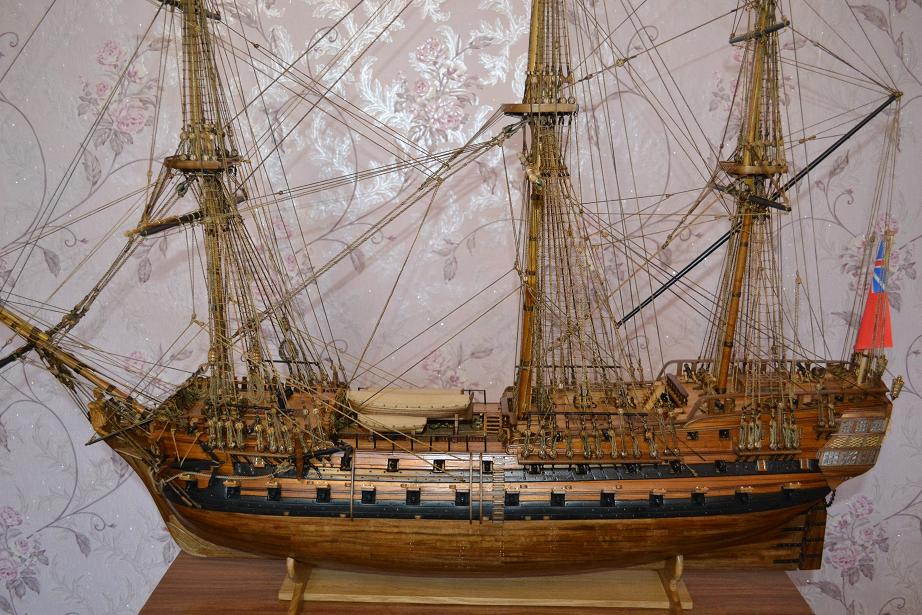

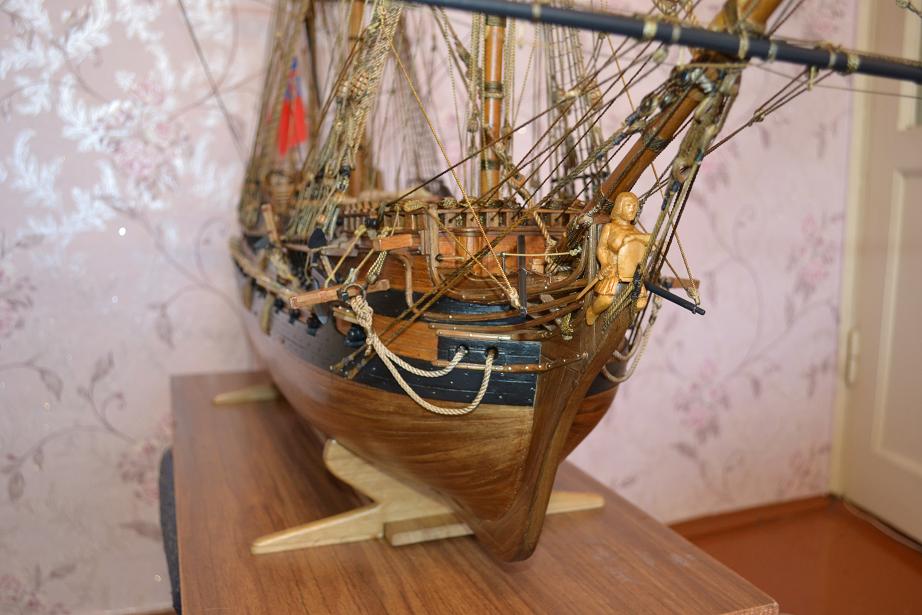

мое виденье белоны:
Вложения
С Уважением. Владимир.

Лучше красиво делать, чем красиво говорить.
Аватара пользователя
kolodka2

Сообщения: 347
Зарегистрирован: Вт окт 13, 2009 18:52
Откуда: севастополь
Благодарил (а): 4 раз.
Поблагодарили: 32 раз.
