Napoleonic cannon

#1 Сообщение Бахлюль » Вт июн 11, 2013 11:54

Доброго времени, коллеги

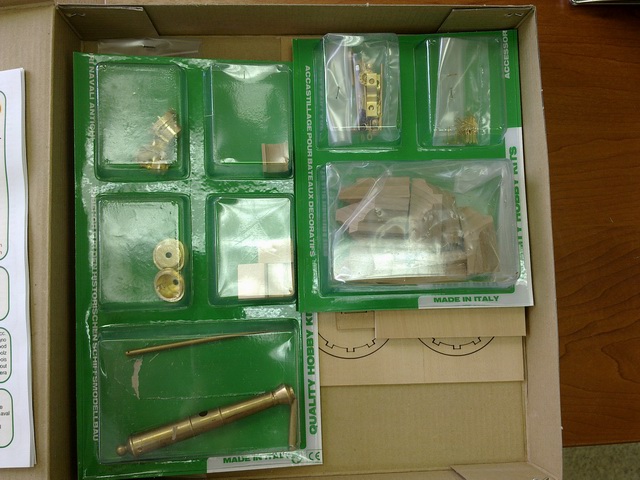

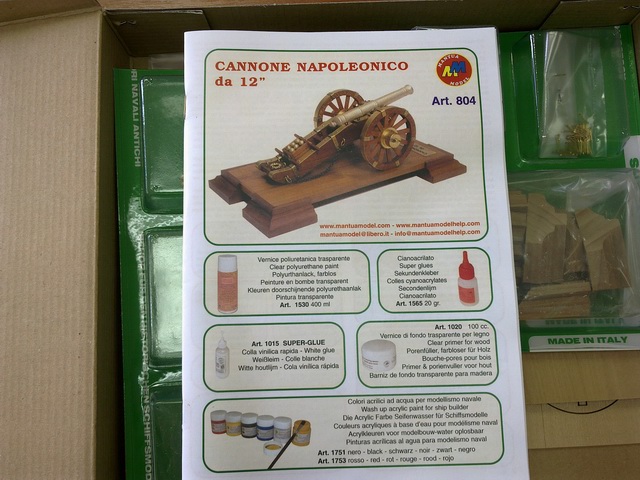

Получил данный набор от Валентина. Все как всегда четко и кучно. Спасибо!

Набор планируется как сувенир для хорошего человека. Сложность набора не высока. Приобрел дабы откатать технологии по пропитке дерева маслом (или лаком), пока не знаю какой вариант выберу.
Вложения
Благородный дон

Построен: ENDEAVOUR AMERICA'S CUP, NAPOLEONIC CANNON, Fokker Dr.I, Yamato, Zero

Аватара пользователя
Бахлюль
Сообщения: 829
Зарегистрирован: Чт мар 07, 2013 15:59
Откуда: Е1
Благодарил (а): 14 раз
Поблагодарили: 39 раз

Re: Napoleonic cannon

#2 Сообщение Бахлюль » Ср июн 12, 2013 9:59

Приступил к строительству.

По хорошему, все деревянные детали из убогой фанеры следовало бы выбросить и нарезать из массива. Но у нас иная задача. С помощью финишной обработки попытаться вытянуть нормальный внешний вид из стоковых деталей.

По поводу набора:

1. Детали вырезаны лазером, рез аккуратный и не косой
2. Материал - беспонтовая фанера

Деревяшки шлифую 240 нумером наждачки. Далее морилка на водной основе (дуб). Я развожу ее в пропорции 2 части морилки на одну часть воды. Если не разводить, то получается непонятный очень темный цвет. Далее деревянные детали будут покрыты льняным маслом и заполированы тряпицей.

Статус процесса:
Вложения

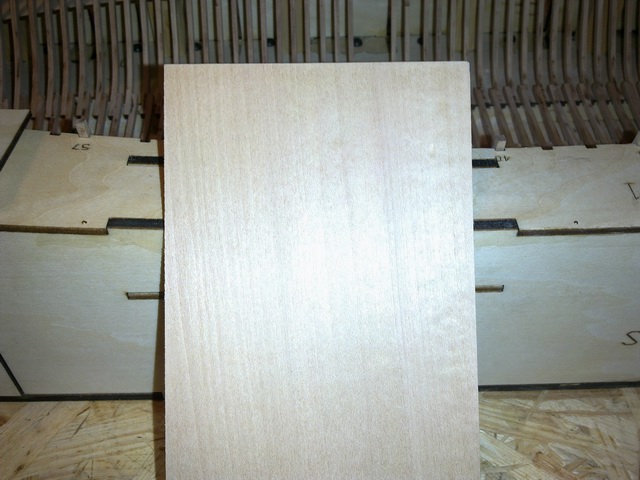

Исходник подставки (шлифованный)

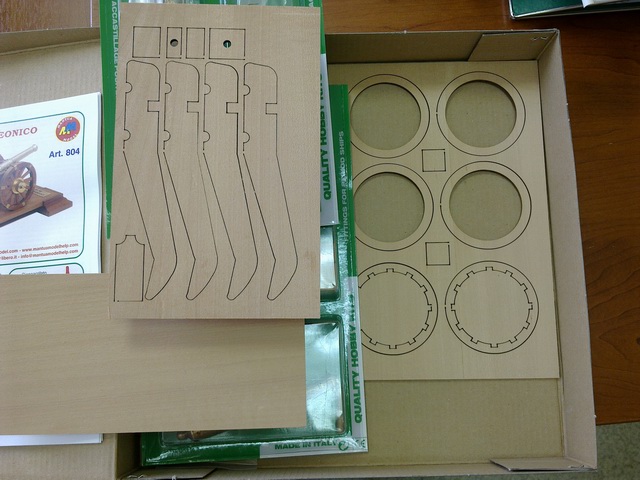

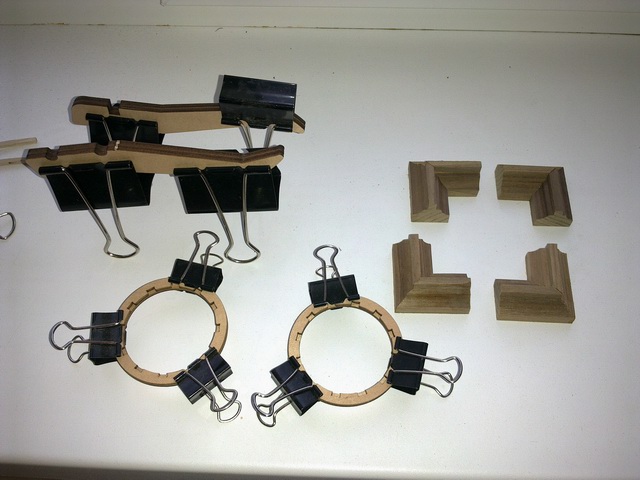

Заготовки
Заготовка обода колеса
Эта деталь явно просится из массива

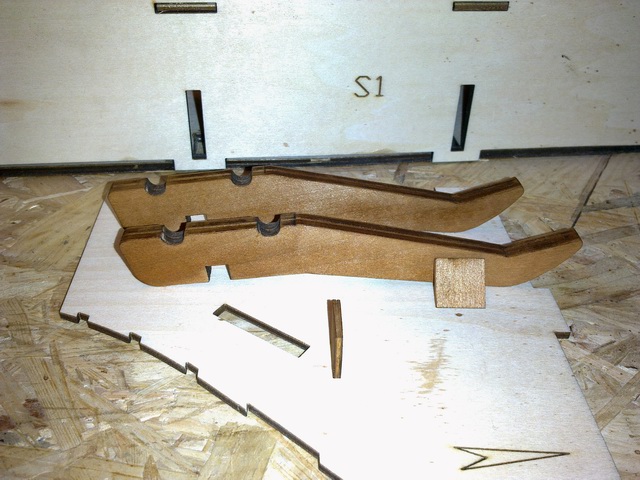

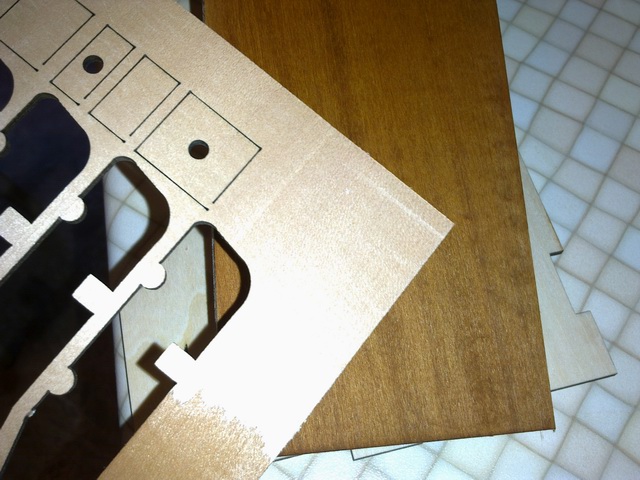

Просто сравнение цвета исходника и мореной поверхности

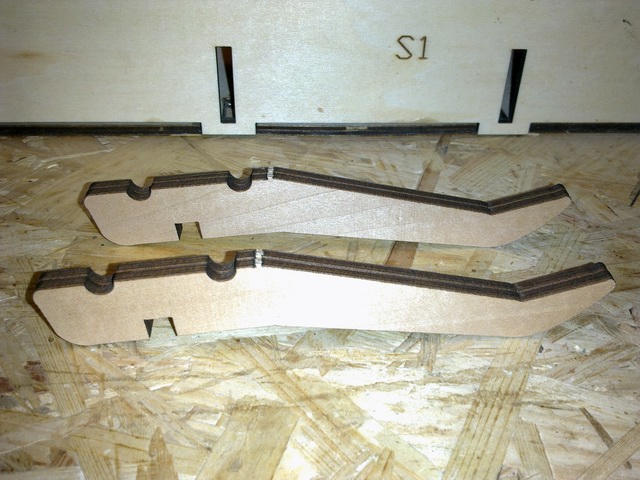

Исходники щек. Беспонтовая фанера
Щеки лафета. По хорошему бы резануть их из массива и сделать составными. Швы добавили бы натуральности

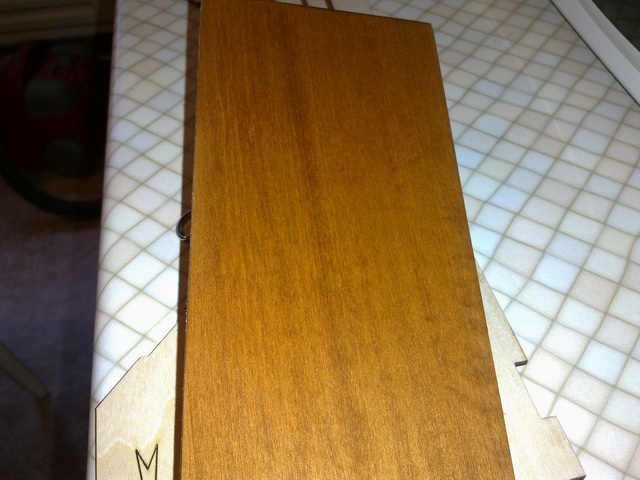

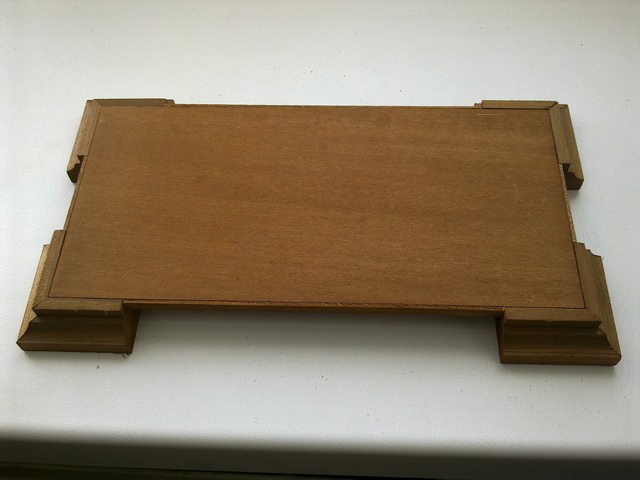

Заморенная подставка (пока без масла). Итальяшки - шучье вымя вполне могли бы положить дощечку из ореха или другого дерева приятного цвета. Набор бы только выиграл за счет этого
Благородный дон

Построен: ENDEAVOUR AMERICA'S CUP, NAPOLEONIC CANNON, Fokker Dr.I, Yamato, Zero

Аватара пользователя
Бахлюль
Сообщения: 829
Зарегистрирован: Чт мар 07, 2013 15:59
Откуда: Е1
Благодарил (а): 14 раз
Поблагодарили: 39 раз

Re: Napoleonic cannon

#3 Сообщение Бахлюль » Чт июн 13, 2013 8:14

Продвигаюсь в сторону завершения проекта. Осталась мелочевка и пропитка деталей льняным маслом + сушка

Качество мелочевки (фототравление?) нареканий не вызывает. Просто отличное качество! Отверстия под гвоздики уже просверлены, полосы гнутся просто идеально и материал достаточно мягкий. Т.е., если Вы неправильно согнете деталь, можно разогнуть, поправить и согнуть заново. Не ломается.

Маленькая ложка дегтя - гвоздиков производитель положил - как украл. Ладно у меня аматиевские еще остались + гвоздики из комплекта гвоздаря. Кстати, для сборки этого набора гвоздарь архиважен. Без него удачи вообще не видать. Кстати, бОльшую часть гвоздиков (видимо у всех производителей стандартный размер) приходится откусывать плоскогубцами, т.к. их длина чрезмерна для некоторых деталей набора. Например касается колес. Если не откусывать - получим прообраз боевой колесницы с клинками на ободьях :lol: Но, я думаю, Буанапарте не рассматривал такое применение артиллерии.

Столкнулся с единственной проблемой. Нужно будет как то крепить модель к подставке. Что использовать в качестве штифтов? Зубочистки? Медный пруток? Саморезы???
Вложения

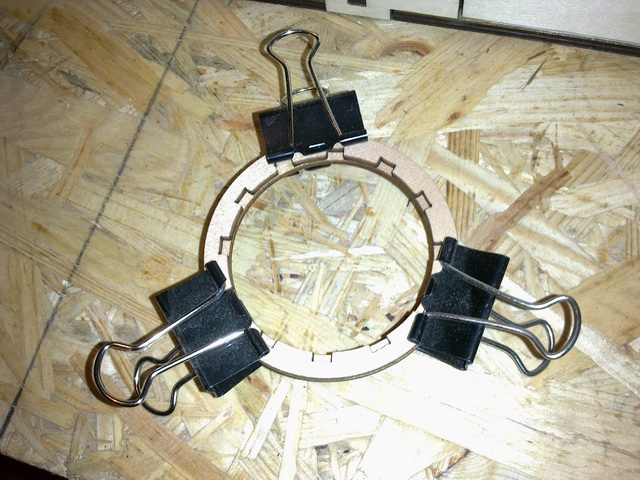

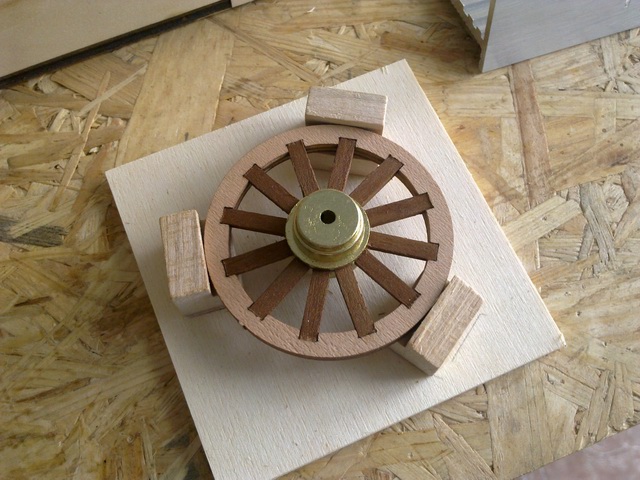

Сборка колеса в стапеле

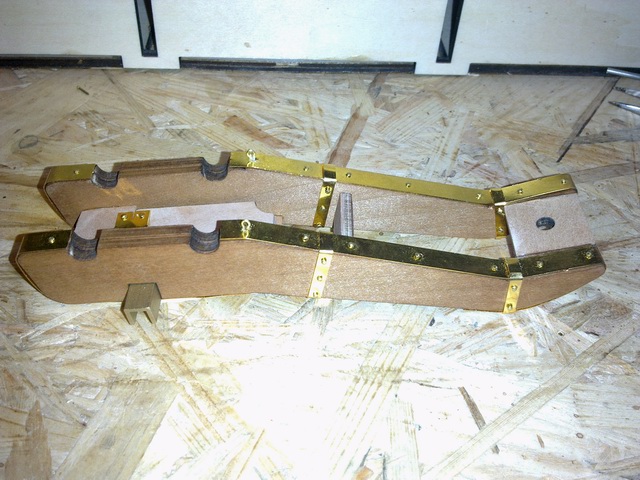

Окованные щеки лафета

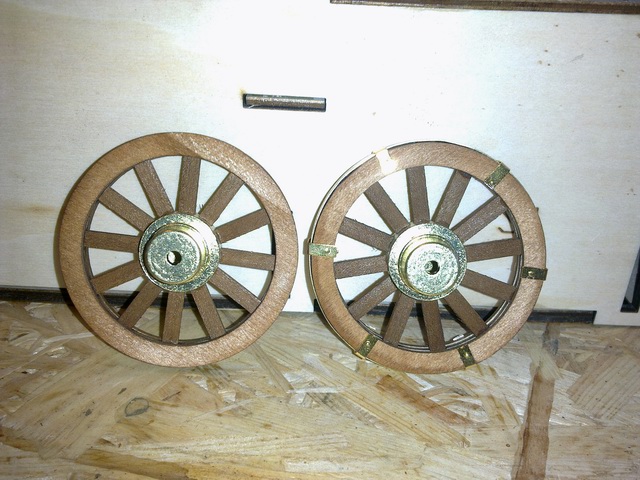

Готовое колесо и диск

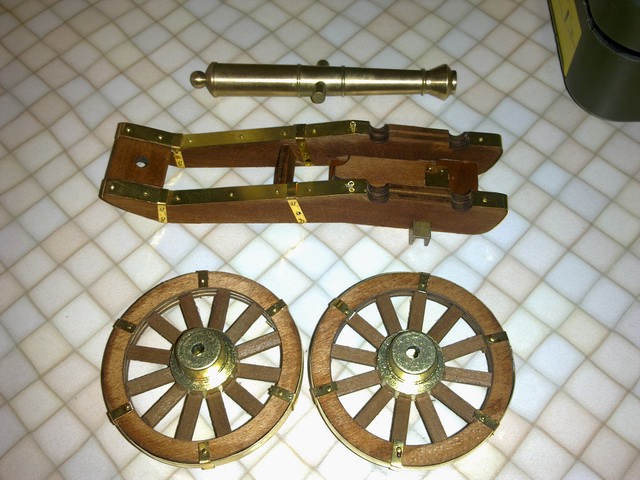

Готовность основных узлов
Благородный дон

Построен: ENDEAVOUR AMERICA'S CUP, NAPOLEONIC CANNON, Fokker Dr.I, Yamato, Zero

Аватара пользователя
Alexey Sinyukhin
Сообщения: 1777
Зарегистрирован: Вт июн 01, 2010 16:08
Откуда: г.Москва
Благодарил (а): 65 раз
Поблагодарили: 104 раза

Re: Napoleonic cannon

#4 Сообщение Alexey Sinyukhin » Пт июн 14, 2013 13:41

Дим,а чего китайскую не взял?Там ствол явно лучше и правильней!Используй скрепку канцелярскую!

Аватара пользователя
Бахлюль
Сообщения: 829
Зарегистрирован: Чт мар 07, 2013 15:59
Откуда: Е1
Благодарил (а): 14 раз
Поблагодарили: 39 раз

Re: Napoleonic cannon

#5 Сообщение Бахлюль » Пт июн 14, 2013 14:06

Алексей, я китайскую не разглядел что то. У Валентина вроде только мантуевские(?).

Просто пушечка понравилась очень. Сейчас в полусобраном, заморенном и промасленном виде смотрится очень даже ничего.

Маслить буду раза на 3, потом 2 недели сушки, потом подарю.

За идею со скрепкой спасибо, сам не додумал, хотел применить обрезки краспиц от эндевора.
Благородный дон

Построен: ENDEAVOUR AMERICA'S CUP, NAPOLEONIC CANNON, Fokker Dr.I, Yamato, Zero

Аватара пользователя
Бахлюль
Сообщения: 829
Зарегистрирован: Чт мар 07, 2013 15:59
Откуда: Е1
Благодарил (а): 14 раз
Поблагодарили: 39 раз

Re: Napoleonic cannon

#6 Сообщение Бахлюль » Сб июн 15, 2013 20:52

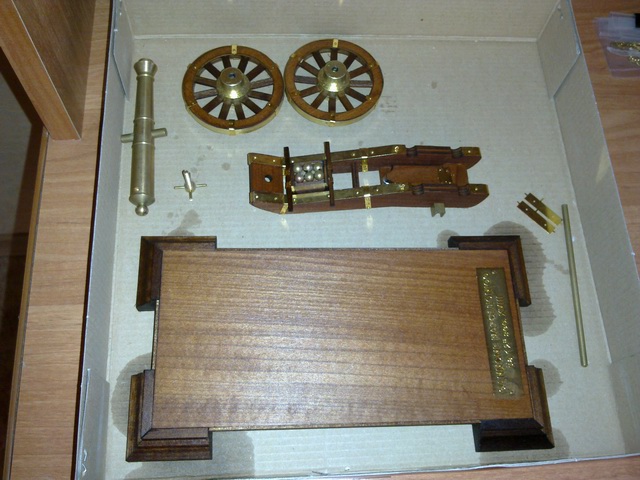

На данный момент части комплекта собраны в монтажные блоки. Остается небольшая мелочевка и стыковка самих блоков. Напитываю дерево льняным маслом с промежуточной сушкой слоев в сутки. Завтра положу еще слой и потом две недели сушки. Блоки в коробке из-под КИТА дабы избежать вездесущей пыли.

То, что получилось самому очень нравится. Вроде и простенький набор, а выглядит очень хорошо. И тактильные ощущения очень приятные. Тяжелая добротная вещь. Льняное масло дает едва уловимый, но приятный запах. Эх, кокосовым надо было мазать!

P.S. Очень рекомендую этот набор как подарок начальству. На столе в кабинете будет смотреться очень и очень.
Вложения
Благородный дон

Построен: ENDEAVOUR AMERICA'S CUP, NAPOLEONIC CANNON, Fokker Dr.I, Yamato, Zero

Аватара пользователя
Бахлюль
Сообщения: 829
Зарегистрирован: Чт мар 07, 2013 15:59
Откуда: Е1
Благодарил (а): 14 раз
Поблагодарили: 39 раз

Re: Napoleonic cannon

#7 Сообщение Бахлюль » Чт июн 20, 2013 11:16

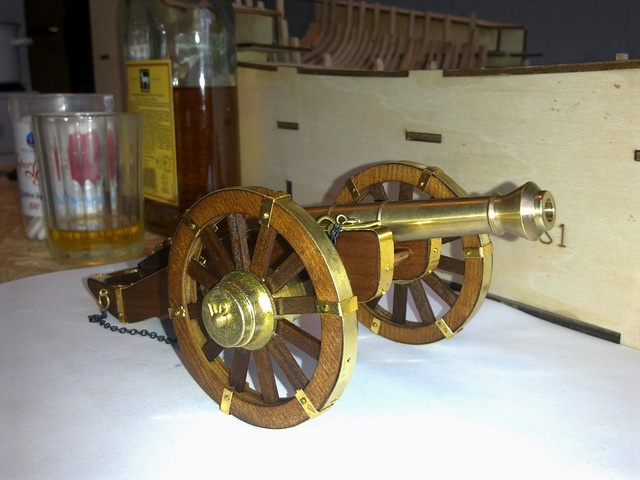

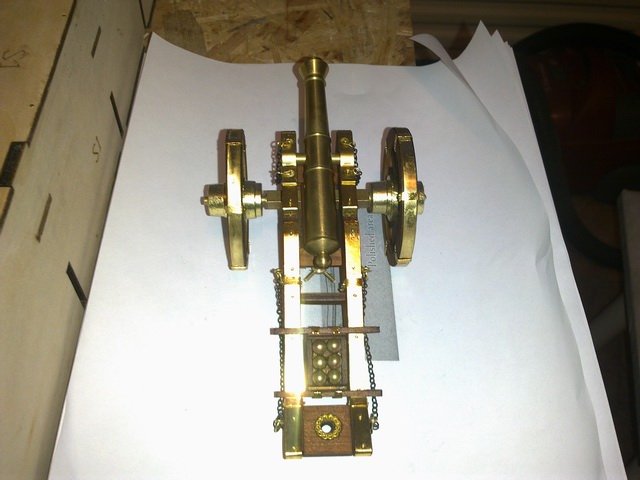

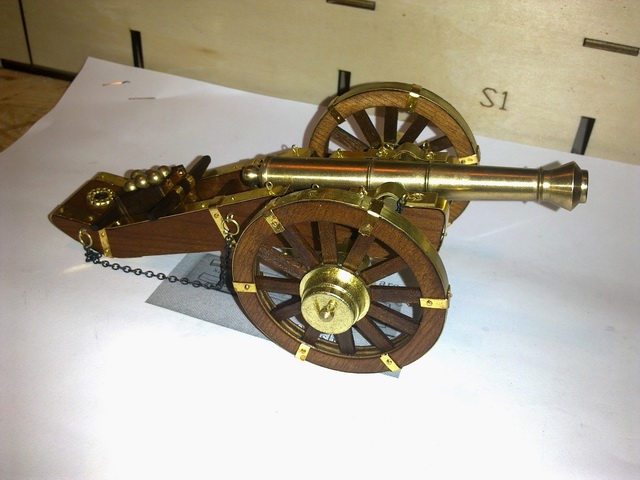

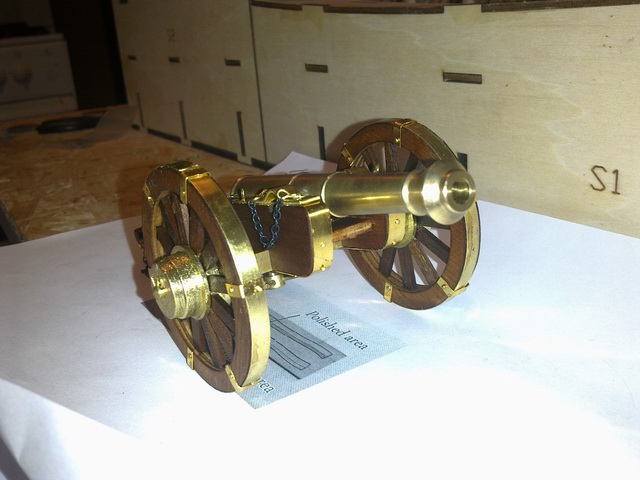

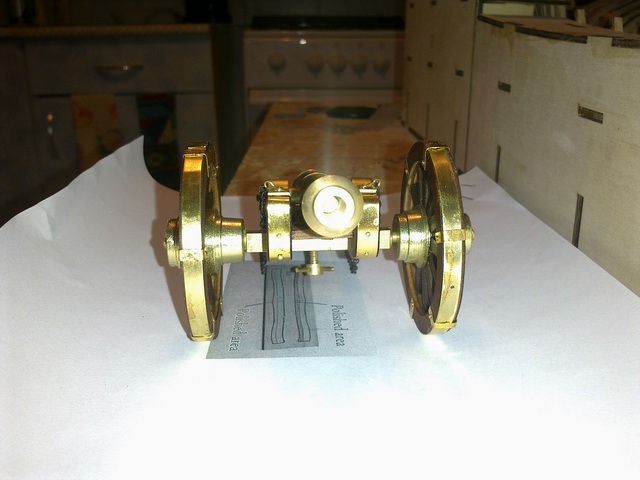

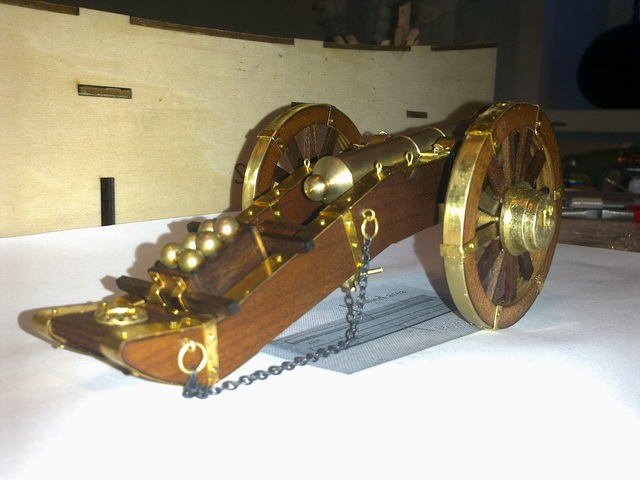

Пушку собрал. Осталось посадить на штифты и протереть спиртиком латунные части. Я маслил уже с установленной латунью и подмаривал кое где. Близко латунь грязновато смотрится.
Вложения
Благородный дон

Построен: ENDEAVOUR AMERICA'S CUP, NAPOLEONIC CANNON, Fokker Dr.I, Yamato, Zero

Аватара пользователя
Tnax
Сообщения: 3828
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 145 раз
Поблагодарили: 276 раз

Re: Napoleonic cannon

#8 Сообщение Tnax » Чт июн 20, 2013 11:30

Приглушить латунь нашатырём не пробовали?
Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог

Аватара пользователя
Бахлюль
Сообщения: 829
Зарегистрирован: Чт мар 07, 2013 15:59
Откуда: Е1
Благодарил (а): 14 раз
Поблагодарили: 39 раз

Re: Napoleonic cannon

#9 Сообщение Бахлюль » Чт июн 20, 2013 11:41

Нет не пробовал, т.к. это именно "парадный" вариант. В сети читал отчет о постройке данного КИТа в виде боевого, повидавшего виды орудия. Но у меня тут проблемы с материалами и химией, поэтому не заморачивался. Осеовное время уделял дереву. Пропитка/масление. Результат, который я хотел получить - получил.
Благородный дон

Построен: ENDEAVOUR AMERICA'S CUP, NAPOLEONIC CANNON, Fokker Dr.I, Yamato, Zero

flex
Сообщения: 186
Зарегистрирован: Сб мар 31, 2012 9:29
Благодарил (а): 9 раз
Поблагодарили: 14 раз

Re: Napoleonic cannon

#10 Сообщение flex » Сб июн 22, 2013 15:30

Дима молодец....Только удивляюсь,как Блогородный дон всё успевает....Жду общей композиции...Удачи и успехов....

Аватара пользователя
yurayerz
Сообщения: 1801
Зарегистрирован: Вт фев 02, 2010 17:30
Откуда: Ярославль
Благодарил (а): 775 раз
Поблагодарили: 242 раза
Контактная информация:

Re: Napoleonic cannon

#11 Сообщение yurayerz » Сб июн 22, 2013 16:47

Молодец, чо говорить! :D
Позеленил посты.
Конечно, черненная смотрелась бы зловеще и солиднее, но для подарка блестючая - в самый раз! 8)

*задумался о сборке такой же*
*может когданить вернусь к карабликам* :D
Готово: Race Horse от Mantua, Scottish Maid от AL, Паровоз С.68 от OcCre, бриг "Меркурiй" от Амати
Энциклопедия Меркурия от К.В.Фомина
С уважением, Юрий.

Аватара пользователя
Бахлюль
Сообщения: 829
Зарегистрирован: Чт мар 07, 2013 15:59
Откуда: Е1
Благодарил (а): 14 раз
Поблагодарили: 39 раз

Re: Napoleonic cannon

#12 Сообщение Бахлюль » Вс июн 23, 2013 9:44

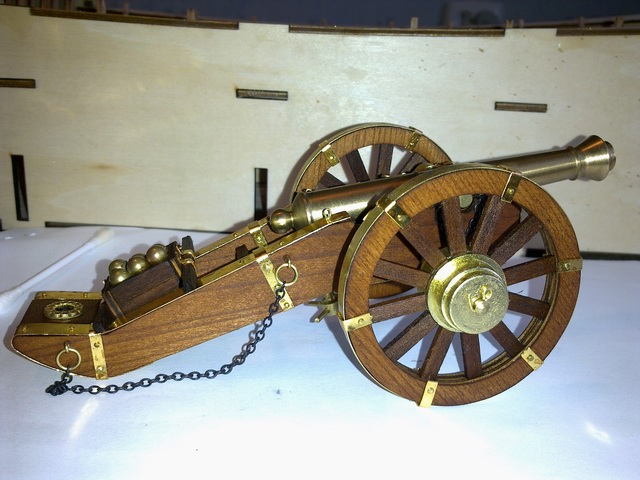

Приобрел жидкость для протирки орудийных систем. Пришлось приложить усилия, т.к. льняное масло полимеризовалось на латуни. Оттер.
Вложения
Благородный дон

Построен: ENDEAVOUR AMERICA'S CUP, NAPOLEONIC CANNON, Fokker Dr.I, Yamato, Zero

Аватара пользователя
Бахлюль
Сообщения: 829
Зарегистрирован: Чт мар 07, 2013 15:59
Откуда: Е1
Благодарил (а): 14 раз
Поблагодарили: 39 раз

Re: Napoleonic cannon

#13 Сообщение Бахлюль » Вс июн 23, 2013 9:46

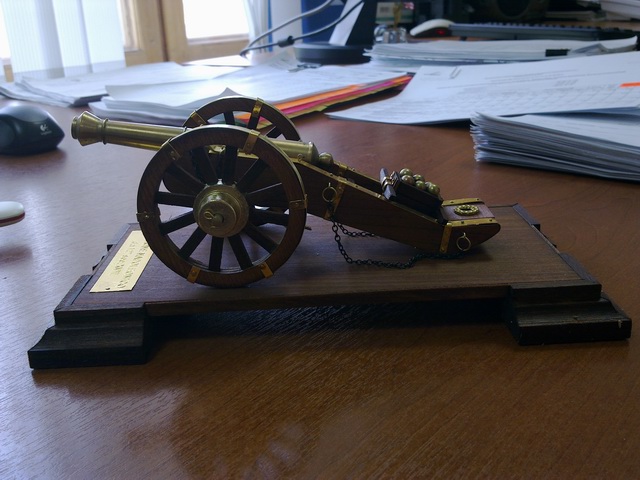

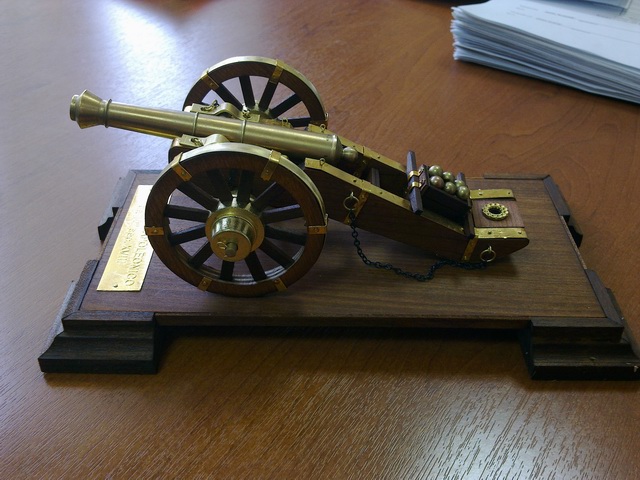

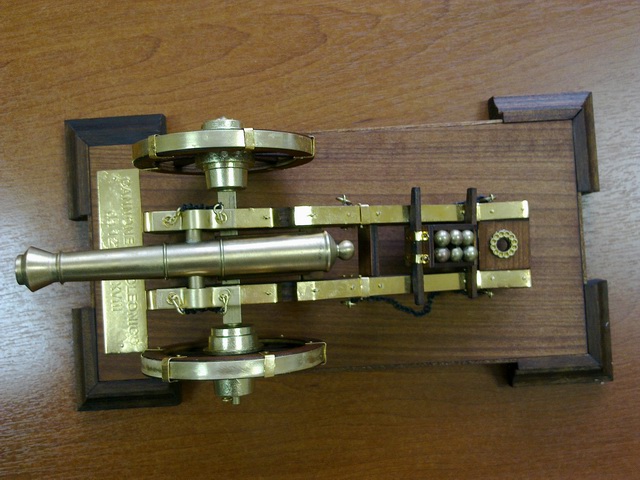

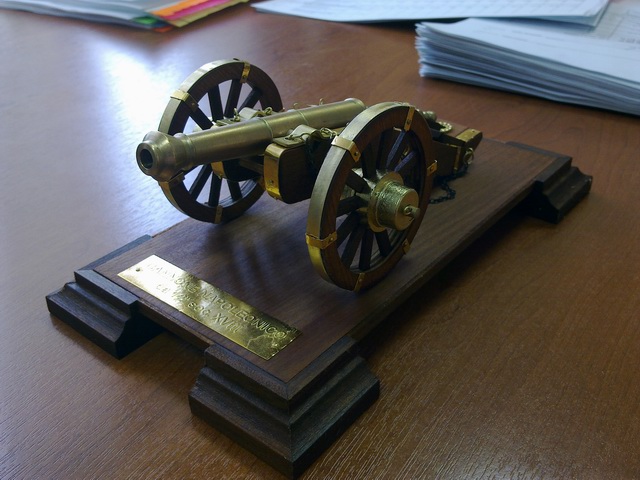

Общая композиция.

Пушку посадил на штифты из большой канцелярской скрепки. Сувенир готов, надеюсь будет радовать владельца. Если буду еще раз строить нечто подобное, возьму морилку "Калужница". Хочется иного цветового решения.
Вложения
Благородный дон

Построен: ENDEAVOUR AMERICA'S CUP, NAPOLEONIC CANNON, Fokker Dr.I, Yamato, Zero

flex
Сообщения: 186
Зарегистрирован: Сб мар 31, 2012 9:29
Благодарил (а): 9 раз
Поблагодарили: 14 раз

Re: Napoleonic cannon

#14 Сообщение flex » Вс июн 23, 2013 10:20

Дима слов нет....Снимаем шляпу....Класно.... Насчёт чернения....Как кому нравится.... Мне нравится твой вариант...Последую твоим путём....Начальнику подарю...Правда пока здесь в магазине этот девайс отсутствует...Но найдём.... Ещё раз удачи ,успехов....

Аватара пользователя
Бахлюль
Сообщения: 829
Зарегистрирован: Чт мар 07, 2013 15:59
Откуда: Е1
Благодарил (а): 14 раз
Поблагодарили: 39 раз

Re: Napoleonic cannon

#15 Сообщение Бахлюль » Вс июн 23, 2013 10:46

flex, спасибо на добром слове. Наборчик действительно очень приятный. Не сложный, но зрелищный. Хорошо было бы Валентину пересмотреть модельный ряд артиллерии в сторону полевых орудий. Корабельные пушки очень хорошая тема, но вне корабля они смотрятся бедновато. Для подарков неискушенным людям, ИМХО, нужны пушки с колесами. Кстати, не помню где, но видел наборчик с полным набором инструментов для обслуги орудия. Банничек, пальничек, ведерко для воды.

P.S. Не знаю за достоверность этой парсуны, но, судя по ней, пушки надо чернить
Вложения
Благородный дон

Построен: ENDEAVOUR AMERICA'S CUP, NAPOLEONIC CANNON, Fokker Dr.I, Yamato, Zero
