ARMED LAUNCH

[Tnax]

Андрей, ну так есть на что ориентироваться

[komarov]

есть на что ориентироваться

Главное при ориентации из меридиана не выскочить!

[apetrakoff]

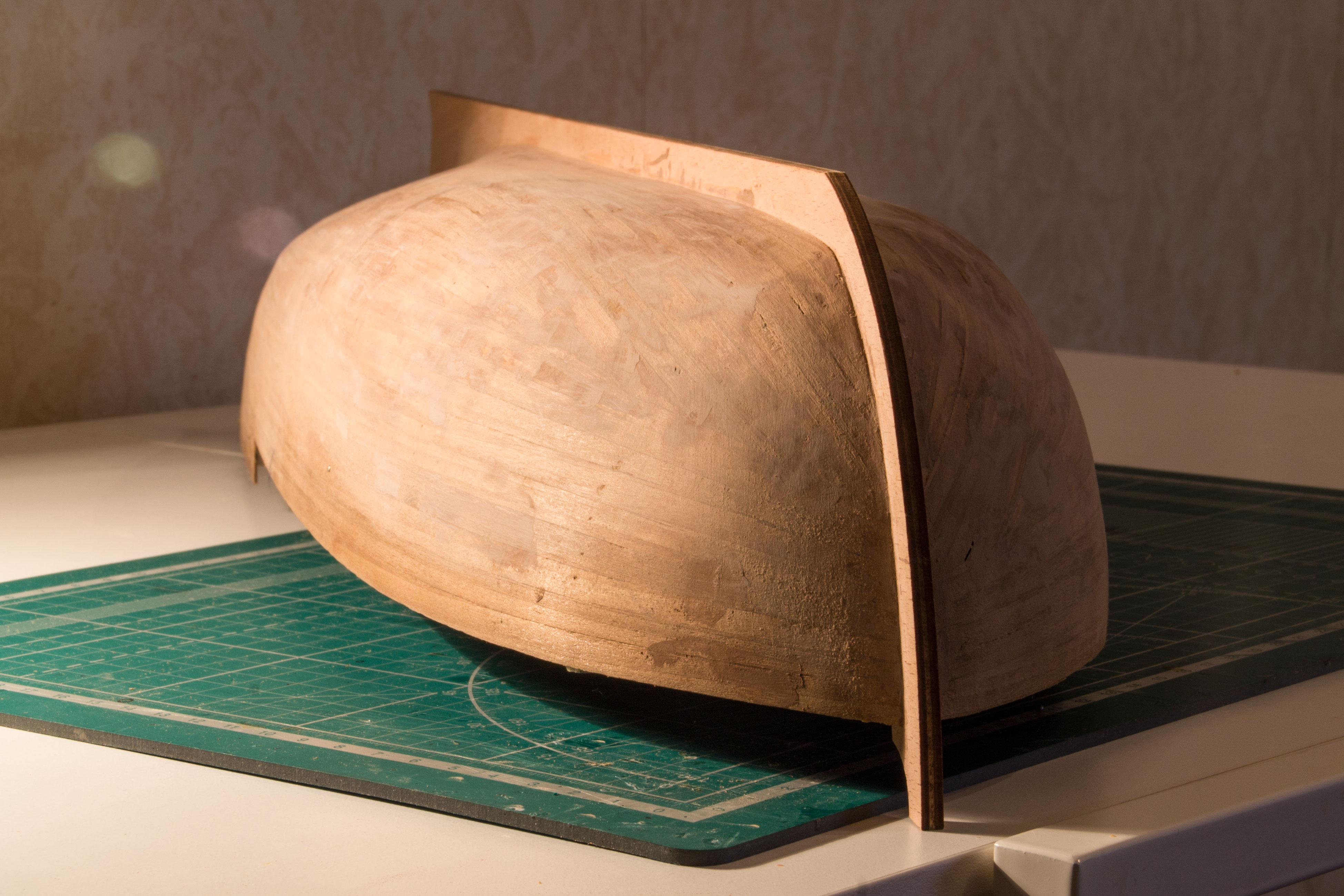

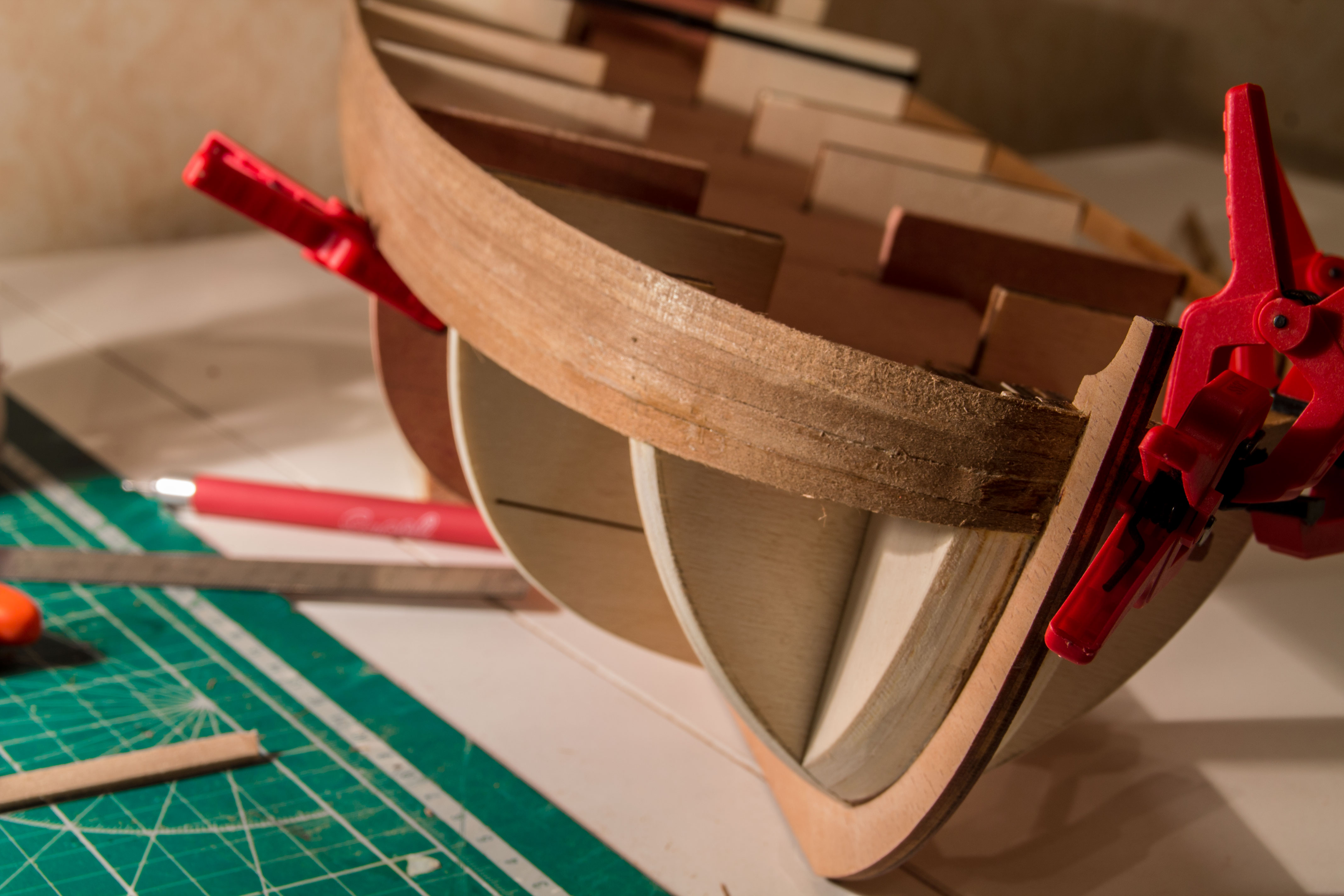

Всем привет, около месяца занимаюсь постройкой данного набора. Изначально решил ориентироваться на модель Андрея Комарова, она мне очень понравилась. Сейчас делаю вторую обшивку, и по сему назрел вопрос - как укладывать рейки в районе ахтерштевня. По идее обшивка должна заходить в шпунтовый пояс, но Мантуа предлагает клеить рейки параллельно килю. По сему мне сложно представить каким образом они лягут в шпунт.

Как правильно? Рейки идут параллельно килю и в районе ахтерштевня ложатся на киль плоско ИЛИ рейка уходит по линии шпангоутов к транцу, а на месте старн-кницы шпоном имитируется замок киля?

[apetrakoff]

на каком из фото сделано правильно?

[zluka]

как вам это

[apetrakoff]

О, спасибо! все как я и думал, буду делать так.

Странно почему мантуа чертит по другому

[zluka]

О, спасибо! все как я и думал, буду делать так.

Странно почему мантуа чертит по другому

Полагаю ответ на этот вопрос тянет по меньшей мене на хорошее исследование.
НА верхних чертежах обшивка в районе киля есть (деадвуд закрыт планками) это английские чертежи.

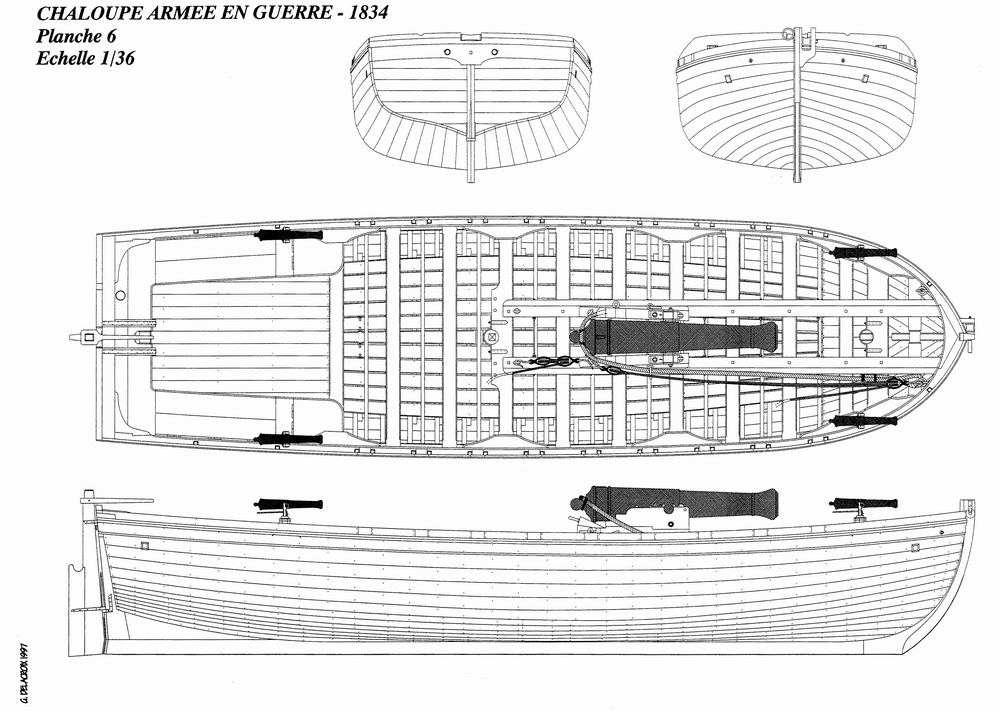

На нижнем чертеж анкре (французы), там планок обшивки на деадвуде нет.
Вполне возможно это еще одно отличие английского и французского кораблестроения.
Так что возможный ответ просто разные чертежи
Соответственно правильно и так и так

[Игорь Тараканов]

Почему Панарт-Мантуи чертит так, а не иначе? Ответ прост. Когда-то они у Виктори сделали четыре бархоута на борт. Получили... нет-нет, не тухлым яйцом в лицо, а получили они престижную медаль от одного известного издания для моделистов. Теперь переизбыток обшивки на Виктори мантуевцы компенсируют надостатком обшивки на данном баркасе (из интернетного юмора судомоделистов)

[zluka]

Если серьезно, такую же обшивку я видел и не раз на американском форуме в разделе скретч-билб (там строят в основном английские суда по Британский NMM).
Они же "правильные американцы" и платят за чертежи.
хотя тоже не факт, что там нет ошибок.
Увы но шлюпки обычно не попадают в столь подробное рассмотрение как суда покрупнее.

[jorn]

Закончил свою версию и выступил на ЧР-2021 в С8А.

[nickras]

Поздравляю с успешным завершением модели и не менее успешным выступлением на ЧР!
Модель получилась очень красивая и аккуратная!

[jorn]

Спасибо, Николай!
