Сборка яхты Puritan

#1 Сообщение Evgen404 » Пт ноя 03, 2017 22:52

Начинаю сборку яхты Puritan, победительницы розыгрыша Кубка Америки в 1885 году.

Evgen404
Сообщения: 94
Зарегистрирован: Пт ноя 03, 2017 22:46
Откуда: Санкт-Петербург
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#2 Сообщение Evgen404 » Сб ноя 04, 2017 12:44

Начал распаковывать коробку.

Evgen404
Сообщения: 94
Зарегистрирован: Пт ноя 03, 2017 22:46
Откуда: Санкт-Петербург
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#3 Сообщение Evgen404 » Вс ноя 05, 2017 1:45

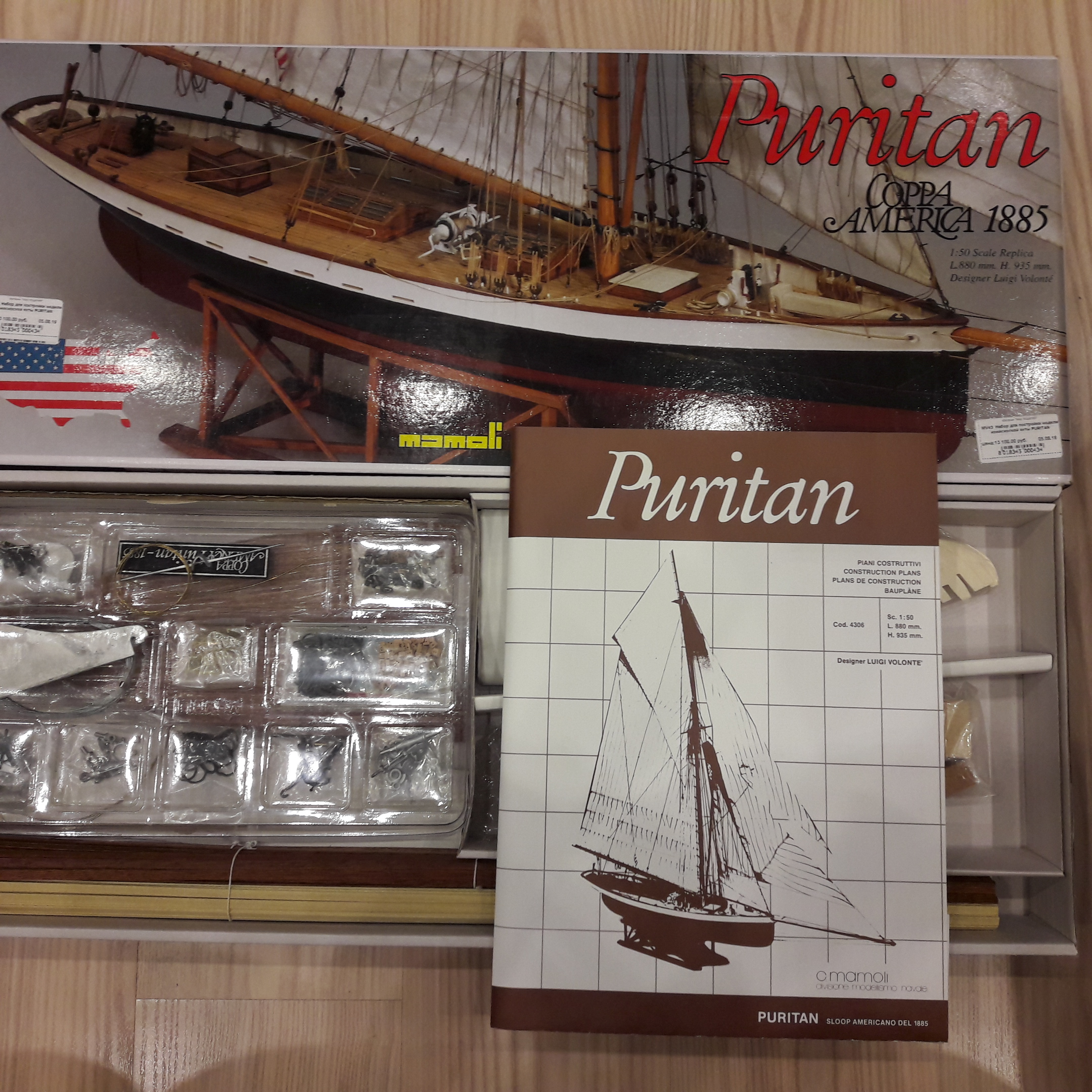

В наборе один бокс с деталями, чертежи и ткань для парусов.
Вложения

Evgen404
Сообщения: 94
Зарегистрирован: Пт ноя 03, 2017 22:46
Откуда: Санкт-Петербург
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#4 Сообщение Evgen404 » Вт ноя 07, 2017 0:22

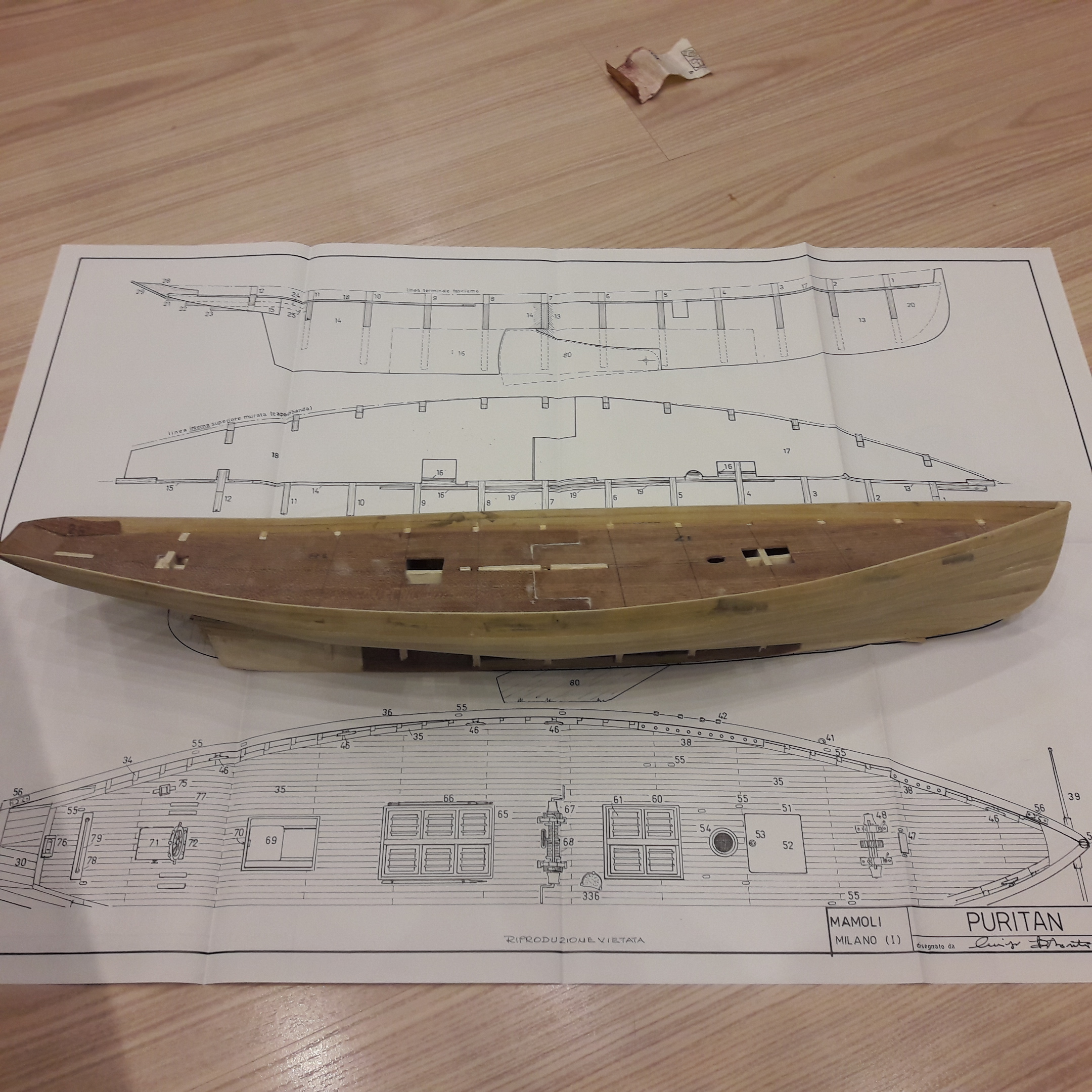

За выходные были собраны к килевая рамка со шпангоутами и черновая палуба.
Вложения

Evgen404
Сообщения: 94
Зарегистрирован: Пт ноя 03, 2017 22:46
Откуда: Санкт-Петербург
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#5 Сообщение Evgen404 » Пт ноя 10, 2017 1:08

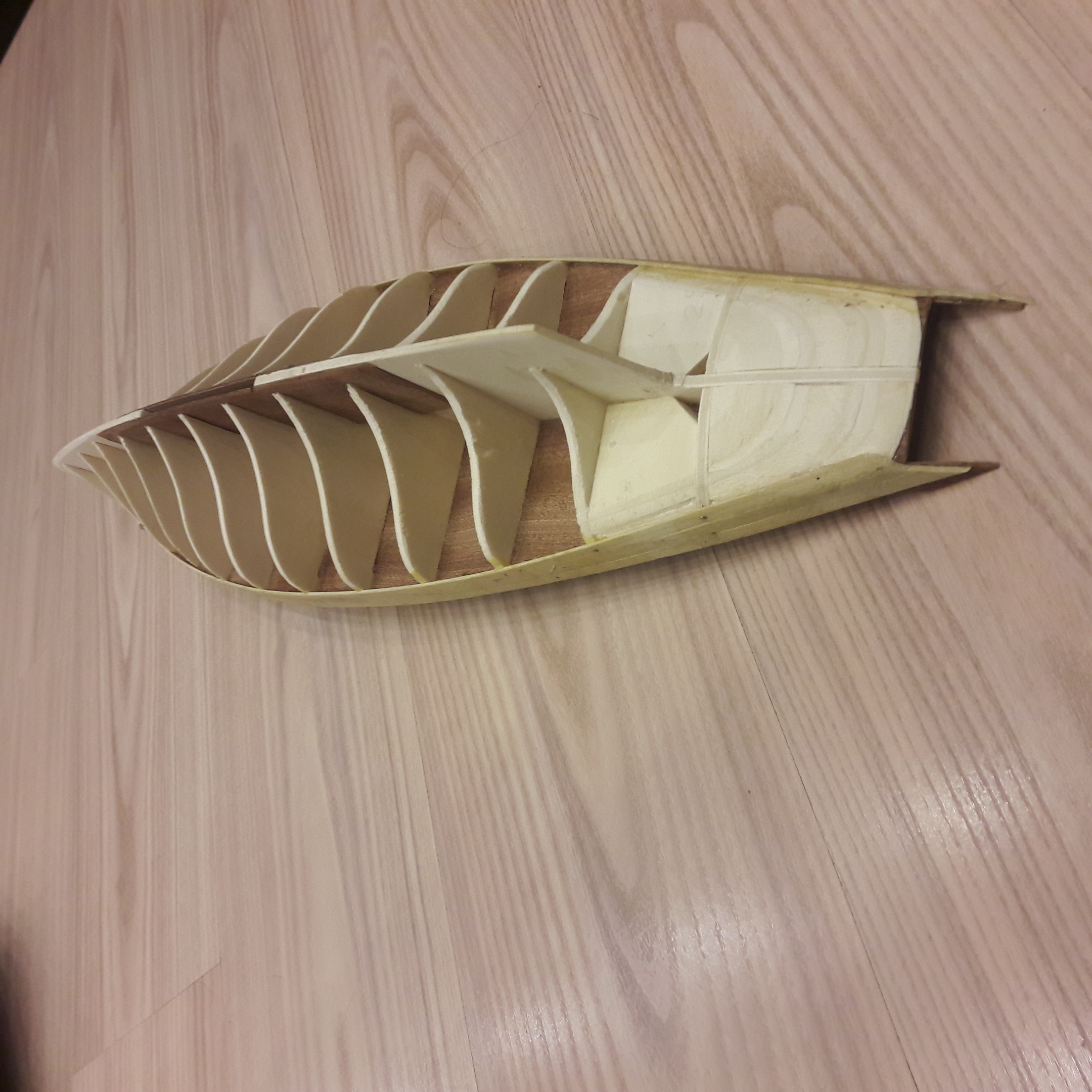

Сегодня начал черновую отделку корпуса, прадварительно сняв малку со шпангоутов и сформировав кормовой подзор.
Хоть это и не первая модель, но отсутствие инструкции немного замедляет работу, чертежи хоть и большие, но не дают полного понимания. По субьективным ощущениям у шхуны Америка тоже от Мамоли которую я собрал два года назад, чертежи были более информативны. Хотя наверное после шикарных инструкциий и чертежей к Фениксу ко всем остальным можно долго придираться.
Вложения

Evgen404
Сообщения: 94
Зарегистрирован: Пт ноя 03, 2017 22:46
Откуда: Санкт-Петербург
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#6 Сообщение Evgen404 » Сб ноя 11, 2017 14:43

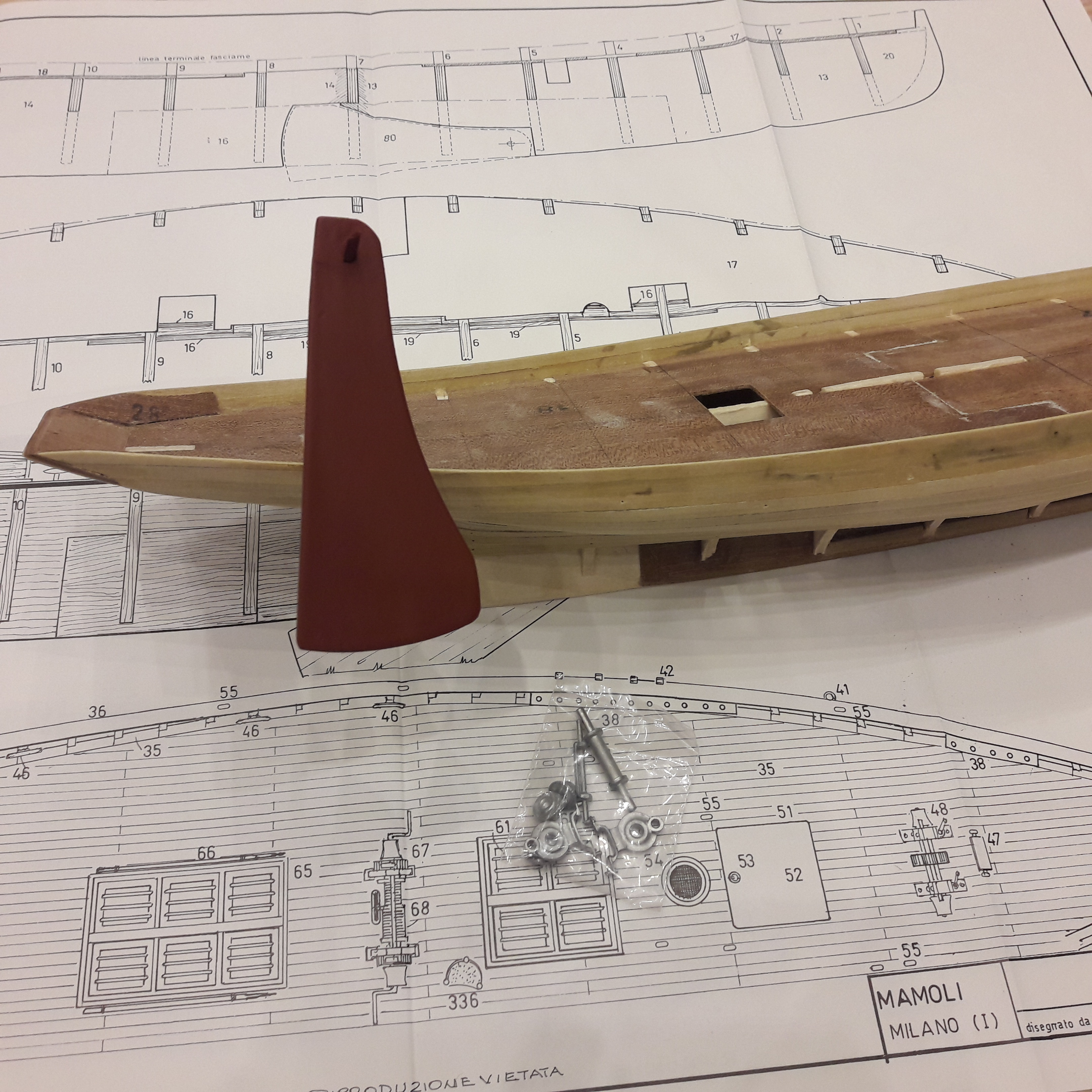

Предварительно подготовил и закрепил подьемную часть киля. После примерки отправлю ее в покраску.
Вложения

Evgen404
Сообщения: 94
Зарегистрирован: Пт ноя 03, 2017 22:46
Откуда: Санкт-Петербург
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#7 Сообщение Evgen404 » Вт ноя 14, 2017 22:34

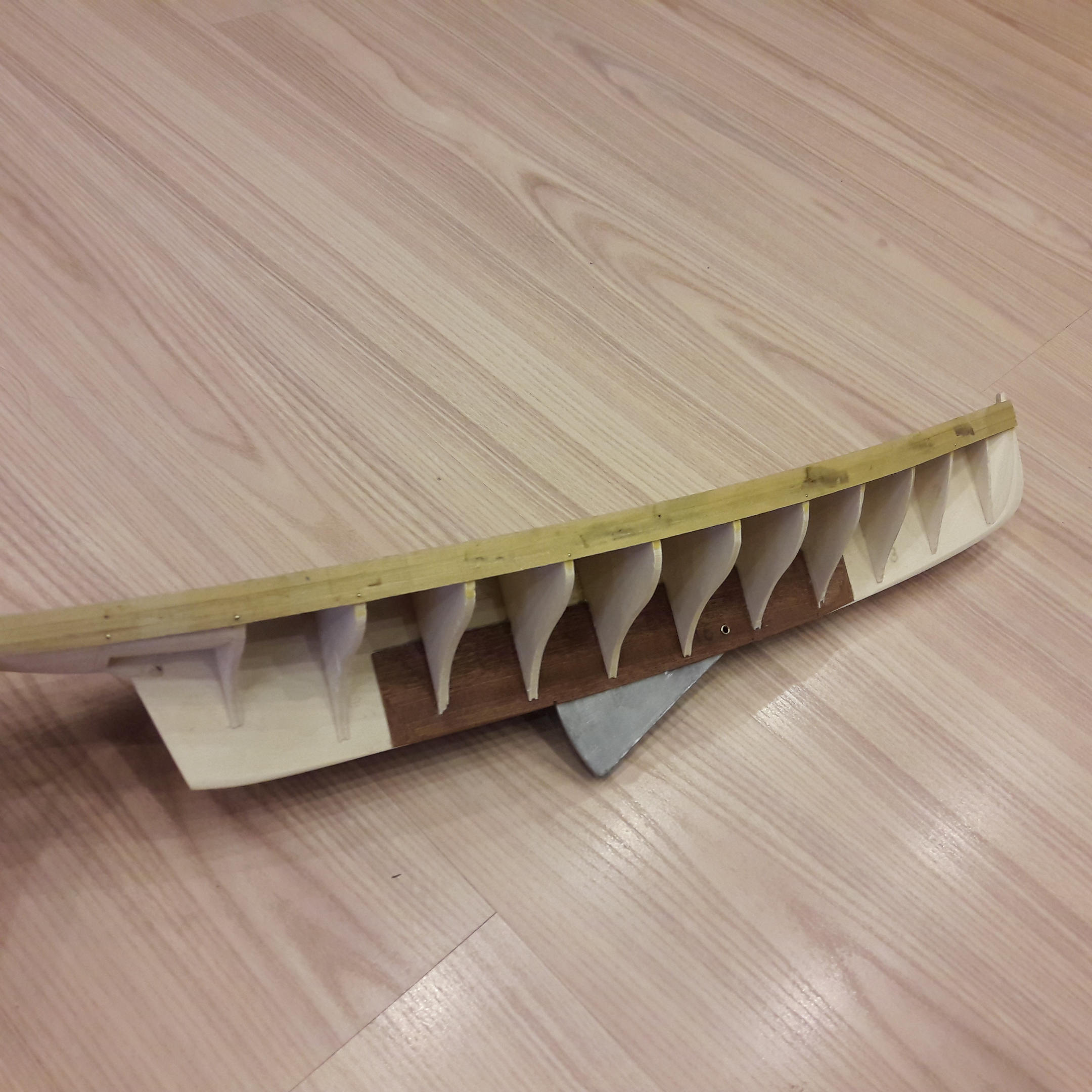

Пока опускающаяся часть киля в покраске, настилаю черновую обшивку.
Вложения

Evgen404
Сообщения: 94
Зарегистрирован: Пт ноя 03, 2017 22:46
Откуда: Санкт-Петербург
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#8 Сообщение Evgen404 » Вт ноя 14, 2017 22:56

Пока шверт сохнет, пришла идея механизировать его подьем. В наборе есть лебедка но она только декоративная.
Как только шверт высохнет попробую осуществить идею.
Вложения

Аватара пользователя
egen
Сообщения: 6889
Зарегистрирован: Сб ноя 29, 2008 0:31
Откуда: г. Красногорск
Благодарил (а): 69 раз
Поблагодарили: 94 раза
Контактная информация:

Re: Сборка яхты Puritan

#9 Сообщение egen » Ср ноя 15, 2017 11:14

Evgen404 , спасибо что выкладываете фото в блог.
По теме сказать нечего, но мы с интересом все смотрим.

Evgen404
Сообщения: 94
Зарегистрирован: Пт ноя 03, 2017 22:46
Откуда: Санкт-Петербург
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#10 Сообщение Evgen404 » Чт ноя 16, 2017 18:24

egen писал(а):Evgen404 , спасибо что выкладываете фото в блог.
По теме сказать нечего, но мы с интересом все смотрим.

Спасибо. :D
Добавлю небольшую историческую справку по этой яхте.

Evgen404
Сообщения: 94
Зарегистрирован: Пт ноя 03, 2017 22:46
Откуда: Санкт-Петербург
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#11 Сообщение Evgen404 » Чт ноя 16, 2017 19:09

Яхта была построена в 1885 году в Бостоне (США) и прославилась тем, что в том же году она участвовала в защите Куба Америки, старейшего на данный момент парусного соревнования.

Длинна яхты 94 фута (28,65 м)
Длинна ватерлинии 81 фут (24,72 м)
Осадка 2,64 м.
Водоизмещение 140 тонн
Площадь парусов 741 м.кв.

В 1988 году была переделана в шхуну и отплыла как рабочая лодка, для перевозки грузов и пассажиров, между Португалией и Азорскими островами. Яхта была слишком мала и не очень выгодна, для такой работы, несмотря на свой скоростной потенциал.
Puritan была демонтирована и утилизирована на Восточном побережье в 1925 году.
От яхты остался только штурвал, висящий как украшение в пабе в городе Марблхеде, штат Массачусетс.
Вложения
359-puritan_byJSJohnston mini.jpg

Evgen404
Сообщения: 94
Зарегистрирован: Пт ноя 03, 2017 22:46
Откуда: Санкт-Петербург
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#12 Сообщение Evgen404 » Чт ноя 16, 2017 23:41

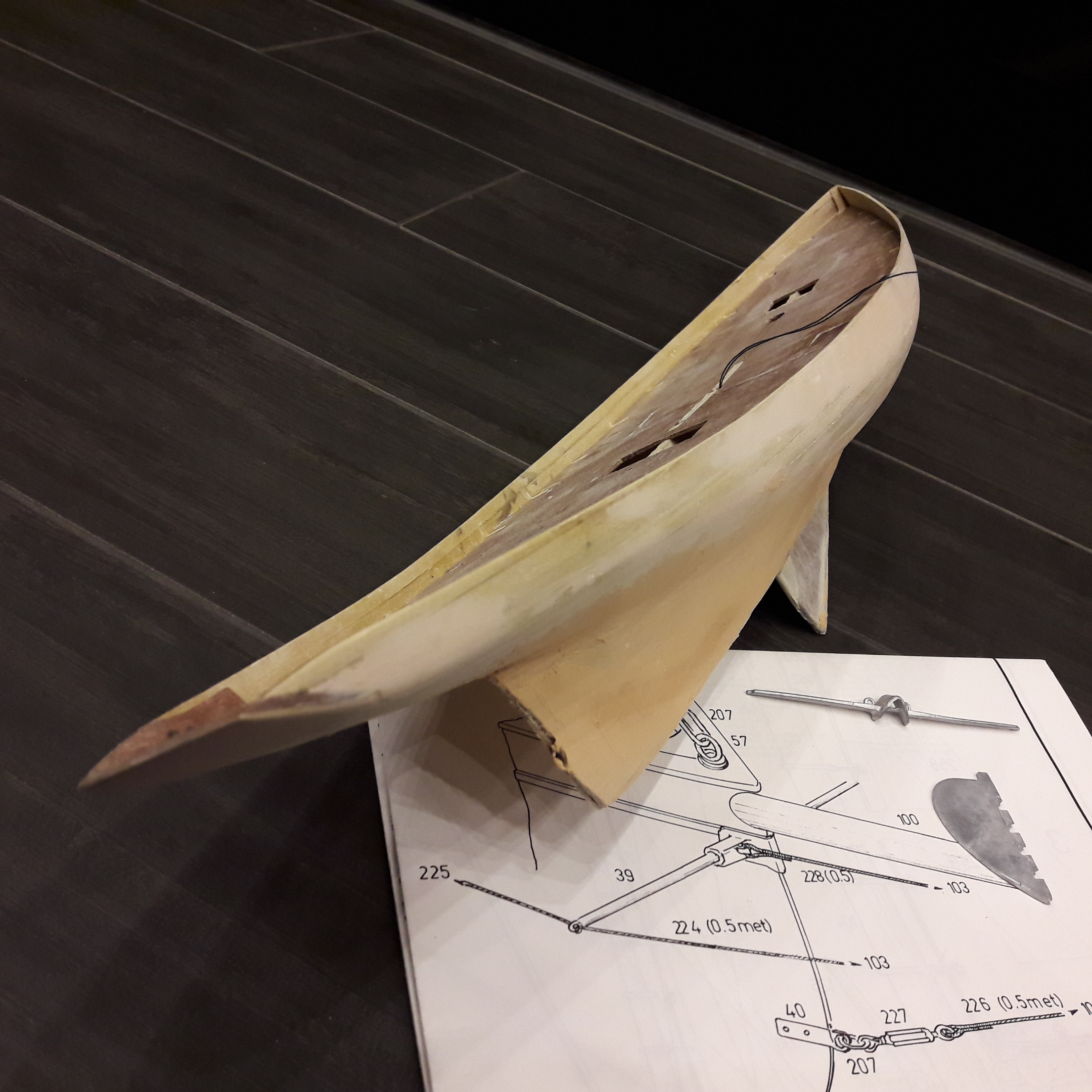

Вчера установил шверт и закончил черновую отделку.
С помощью черной нитки можно поднимать и опускать шверт, в дальнейшем заменю ее на нитку из набора и намотаю на лебедку.
Дальше по плану: шкурить корпус, подготовить перо руля и аутригер(не знаю как он по русски называется) для бушприта.
Вложения

Evgen404
Сообщения: 94
Зарегистрирован: Пт ноя 03, 2017 22:46
Откуда: Санкт-Петербург
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#13 Сообщение Evgen404 » Вс ноя 19, 2017 2:06

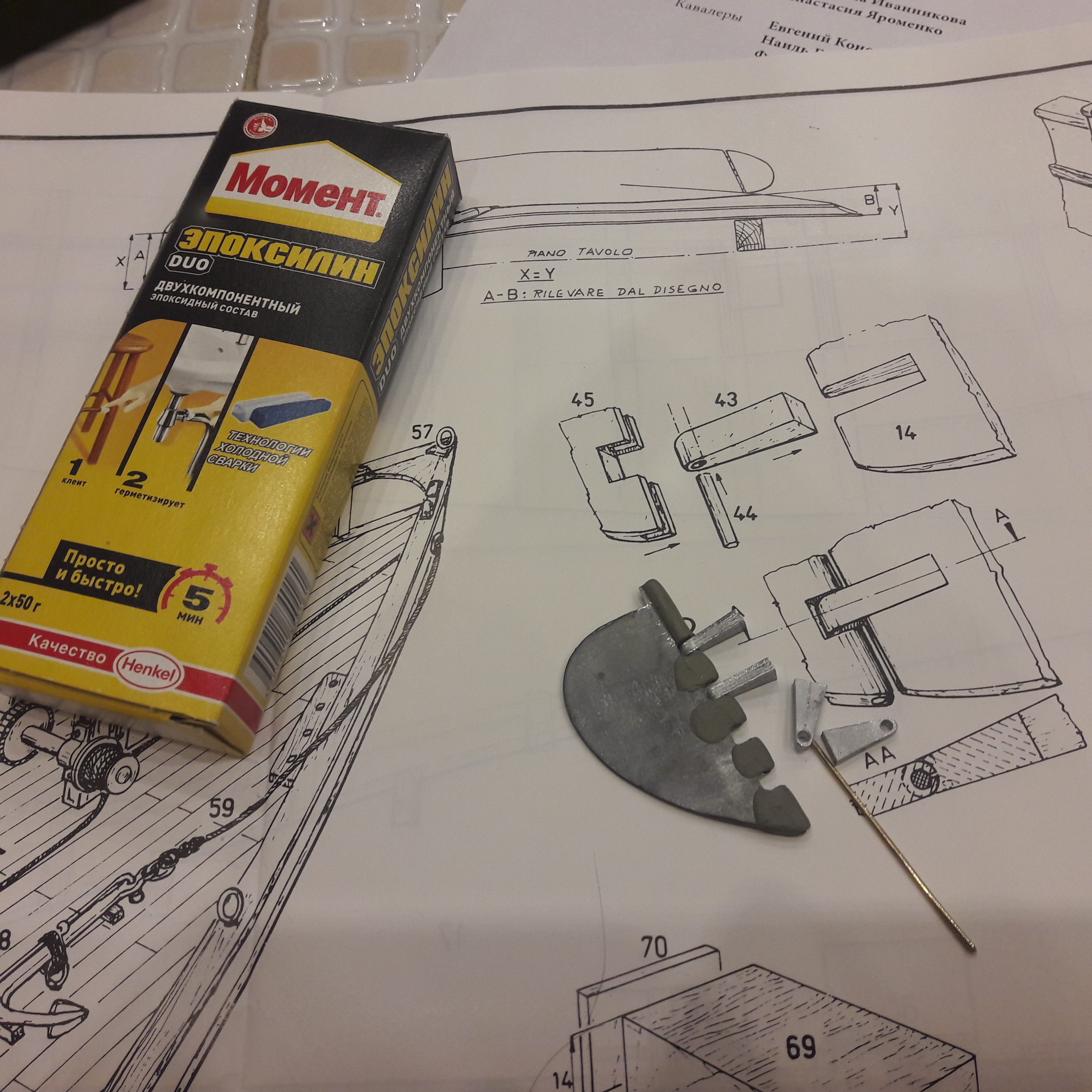

По предложенной в инструкции технологии сделать петли не получилось. Поэтому с помощью эпоксидки сформовал новые петли.
Так же решил выделить балер в верхней части пера руля и придать ему круглый профиль, видел такой на старых фотографиях.
Вложения

Axel
Сообщения: 66
Зарегистрирован: Пт сен 01, 2017 1:14
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#14 Сообщение Axel » Пн ноя 20, 2017 10:43

Руль и шверт из силумина?

Evgen404
Сообщения: 94
Зарегистрирован: Пт ноя 03, 2017 22:46
Откуда: Санкт-Петербург
Благодарил (а): 2 раза

Re: Сборка яхты Puritan

#15 Сообщение Evgen404 » Пн ноя 20, 2017 18:55

Похоже что из силумина, очень тяжело шкурится и очень легко колется.
