Re: Русский бриг Меркурий от Amati !!!

#1456 Сообщение yurayerz »

romanserf писал(а):а мудрёные замки можно крупным планом плиз ! Интересно посмотреть !

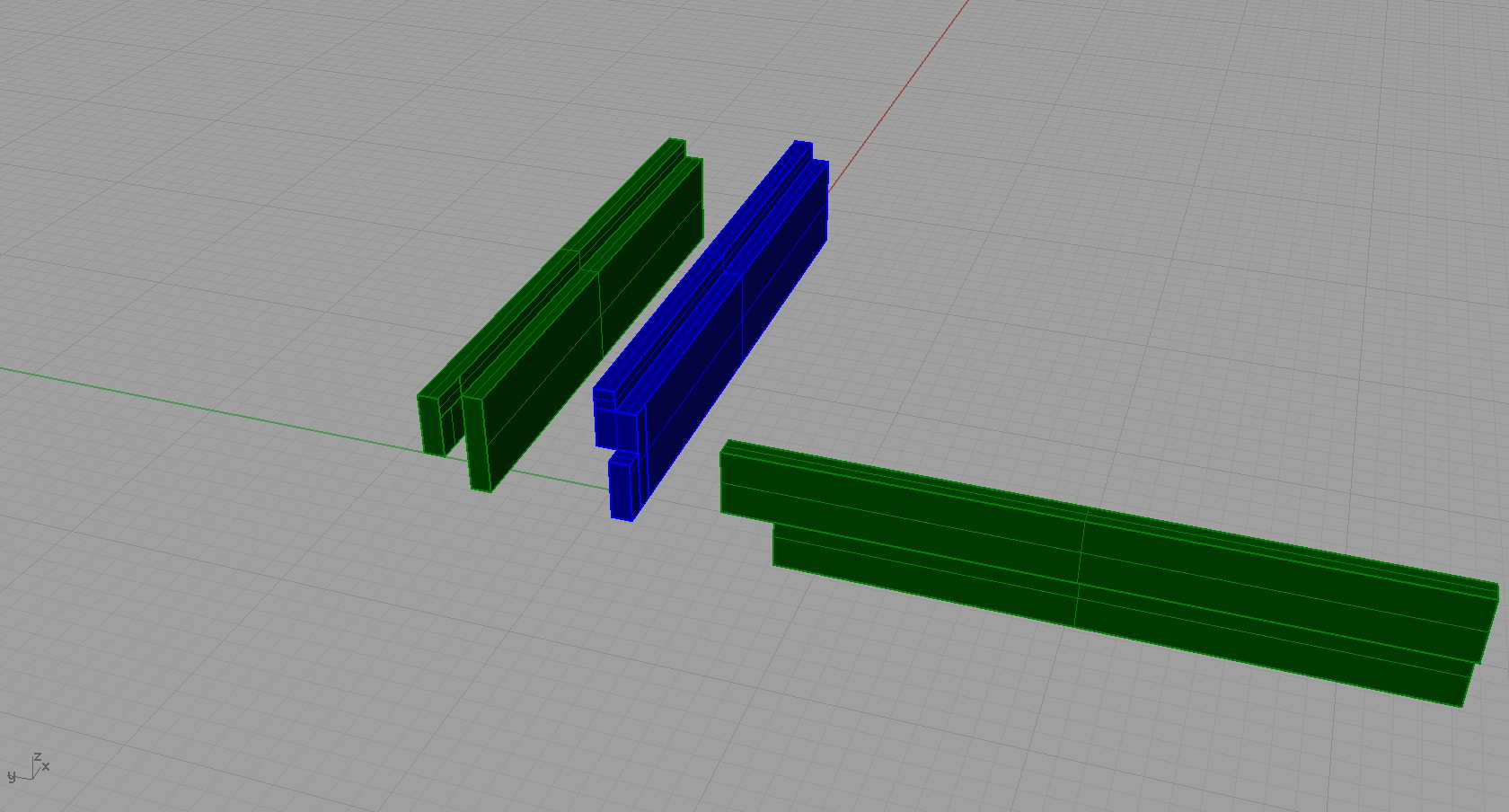

Зрения у фотика не хватает, вот 3D-модель накидал:
замок люка.jpg
konstantin.fom писал(а):Великолепная палуба давно вышла за рамки КИТа. Думаю, Осминин был бы доволен
Спасибо! Польщен! :oops:
Посмотрел - на текущий момент на палубе от КИТа остались только фототравленные рамки светового люка и декоративные рамки на боках съемного тамбура. Все остальное - самопил. Возможно, позже еще использую фототравленные рамки на панелях и дверях офицерских гальюнов, хотя хочется попробовать имитировать филенки на дверях фрезерованием.

:?: Хотелось бы уточнить:

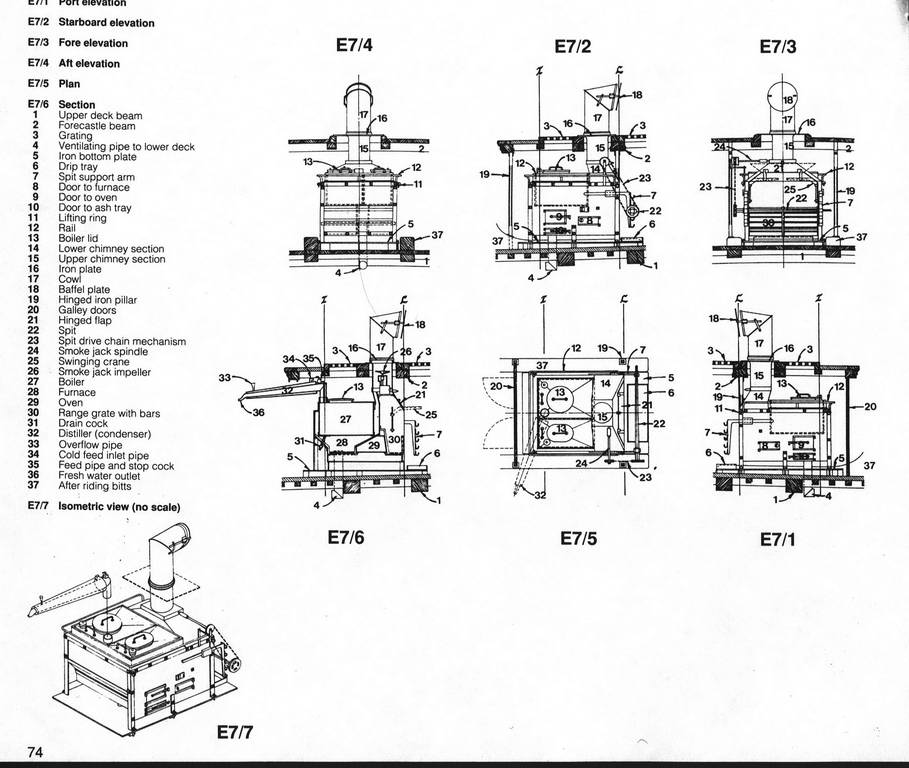

1. Форму и размер камбузной трубы. Может взять какую-нибудь из первой попавшейся Анатомии (например, Пандоры)?
ScanImage61_новый размер.jpg

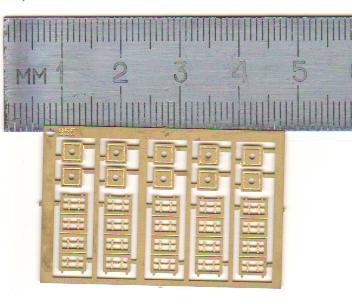

2. Были ли на Меркурии т.н. "боевые фонари" и где они располагались - над пуш.портами или между? Пока еще есть возможность использовать фототравленные развертки фонарей от партворка Черной жемчужины. Не проблема смонтировать в них светодиоды и электрифицировать (наш ответ плавающим и стреляющим корытам! :mrgreen: ). Понимаю, что для стендовой модели это пошлость, но уж больно интересно! :D
ЧЖ фонари.jpg

3.Наружняя и внутреняя форма шпигатов - овальные развальцованные трубки?
Готово: Race Horse от Mantua, Scottish Maid от AL, Паровоз С.68 от OcCre, бриг "Меркурiй" от Амати
Энциклопедия Меркурия от К.В.Фомина
С уважением, Юрий.

Аватара пользователя
romanserf
Сообщения: 2441
Зарегистрирован: Вт май 01, 2012 0:37
Откуда: Санкт - Петербург
Благодарил (а): 299 раз
Поблагодарили: 284 раза

Re: Русский бриг Меркурий от Amati !!!

#1457 Сообщение romanserf »

yurayerz писал(а): Зрения у фотика не хватает, вот 3D-модель накидал:
замок люка.jpg
Да , Юрий , вижу с четвертями - выборками пришлось повозиться !

Аватара пользователя
yurayerz
Сообщения: 1859
Зарегистрирован: Вт фев 02, 2010 16:30
Откуда: Ярославль
Благодарил (а): 831 раз
Поблагодарили: 278 раз
Контактная информация:

Re: Русский бриг Меркурий от Amati !!!

#1458 Сообщение yurayerz »

Я тут имитатор горения бортовых фонарей запилил... Эт ответ на вопрос особо продвинутого станкостроителя (путающего момент и мощность), что я знаю о скважности, длине импульса, частоте и прочей электронной и электрической фигне :mrgreen:
http://www.youtube.com/watch?v=KQa5QBFJ ... e=youtu.be
Готово: Race Horse от Mantua, Scottish Maid от AL, Паровоз С.68 от OcCre, бриг "Меркурiй" от Амати
Энциклопедия Меркурия от К.В.Фомина
С уважением, Юрий.

Аватара пользователя
Morzh
Сообщения: 73
Зарегистрирован: Вт авг 24, 2010 21:56
Откуда: Санкт-Петербург
Благодарил (а): 5 раз
Поблагодарили: 3 раза

Re: Русский бриг Меркурий от Amati !!!

#1459 Сообщение Morzh »

Здóрово, Юрий! Впечатляет...
Звать Александром.
Осваиваюсь тут...

Аватара пользователя
konstantin.fom
Сообщения: 687
Зарегистрирован: Ср апр 04, 2012 15:30
Откуда: Санкт-Петербург
Благодарил (а): 58 раз
Поблагодарили: 126 раз

Re: Русский бриг Меркурий от Amati !!!

#1460 Сообщение konstantin.fom »

yurayerz писал(а): 3.Наружняя и внутреняя форма шпигатов - овальные развальцованные трубки?
Совершенно верно. Снаружи вокруг шпигата прибивался мамеринец - короткий кожаный рукав. Думаю, делать это необязательно
Константин Фомин

Аватара пользователя
konstantin.fom
Сообщения: 687
Зарегистрирован: Ср апр 04, 2012 15:30
Откуда: Санкт-Петербург
Благодарил (а): 58 раз
Поблагодарили: 126 раз

Re: Русский бриг Меркурий от Amati !!!

#1461 Сообщение konstantin.fom »

yurayerz писал(а): :?: Хотелось бы уточнить:
1. Форму и размер камбузной трубы. Может взять какую-нибудь из первой попавшейся Анатомии (например, Пандоры)?
ScanImage61_новый размер.jpg
Труба Пандоры годится, но должна быть длиннее, выше фальшборта минимум на 50 см
Константин Фомин

Аватара пользователя
konstantin.fom
Сообщения: 687
Зарегистрирован: Ср апр 04, 2012 15:30
Откуда: Санкт-Петербург
Благодарил (а): 58 раз
Поблагодарили: 126 раз

Re: Русский бриг Меркурий от Amati !!!

#1462 Сообщение konstantin.fom »

yurayerz писал(а): 2. Были ли на Меркурии т.н. "боевые фонари" и где они располагались - над пуш.портами или между? Пока еще есть возможность использовать фототравленные развертки фонарей от партворка Черной жемчужины. Не проблема смонтировать в них светодиоды и электрифицировать (наш ответ плавающим и стреляющим корытам! :mrgreen: ). Понимаю, что для стендовой модели это пошлость, но уж больно интересно! :D
ЧЖ фонари.jpg
Кормовой фонарь был, но на чертежах кормы Осминина не показан. Гакабортный фонарь на Меркурии, вероятно, был съемным и мог по ситуации подвешиваться на железный крюк. Впоследствии штатом 1840 года такое крепление фонарей было узаконено
Константин Фомин

Аватара пользователя
yurayerz
Сообщения: 1859
Зарегистрирован: Вт фев 02, 2010 16:30
Откуда: Ярославль
Благодарил (а): 831 раз
Поблагодарили: 278 раз
Контактная информация:

Re: Русский бриг Меркурий от Amati !!!

#1463 Сообщение yurayerz »

konstantin.fom писал(а):
yurayerz писал(а): 3.Наружняя и внутреняя форма шпигатов - овальные развальцованные трубки?
Совершенно верно. Снаружи вокруг шпигата прибивался мамеринец - короткий кожаный рукав. Думаю, делать это необязательно
Спасибо!

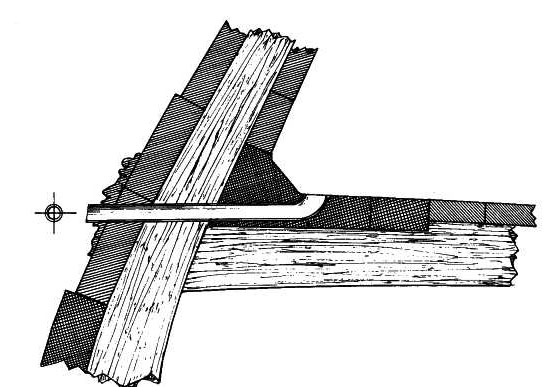

Немного смущает расположение входных отверстий шпигатов на чертеже - на стыке ватервейса и досок обшивки. Я думал, они находятся в месте стыка ватервейса и спиркетинга, как у Безверхнего на Андромахе, например.
05310795_новый размер.jpg
Значит получается, что отверстие шпигата на Меркурии расположено горизонтально а не наклонно :?:
Готово: Race Horse от Mantua, Scottish Maid от AL, Паровоз С.68 от OcCre, бриг "Меркурiй" от Амати
Энциклопедия Меркурия от К.В.Фомина
С уважением, Юрий.

Аватара пользователя
yurayerz
Сообщения: 1859
Зарегистрирован: Вт фев 02, 2010 16:30
Откуда: Ярославль
Благодарил (а): 831 раз
Поблагодарили: 278 раз
Контактная информация:

Re: Русский бриг Меркурий от Amati !!!

#1464 Сообщение yurayerz »

konstantin.fom писал(а):Кормовой фонарь был...
Не, я не о гакабортом фонаре. О маленьких переносных светильниках у каждого пушечного поста. У меня отложилось в голове, что они были - ночью пост освещать (чтоб впотьмах ядра не нашаривать, например). Может это более присуще для закрытых орудийных палуб.
К сожалению, гугл не признается и несет какую-то чушь...

UPD. Нашел в "Штатах..."! http://forum.modelsworld.ru/post185702.html#p185702 Фонари, к сожалению, только для внутренних помещений (кубриков, кают, коридоров, крюйт-камеры и т.д.). Видимо, от подсветки придется отказаться... :(
Последний раз редактировалось yurayerz Ср авг 29, 2012 16:31, всего редактировалось 1 раз.
Готово: Race Horse от Mantua, Scottish Maid от AL, Паровоз С.68 от OcCre, бриг "Меркурiй" от Амати
Энциклопедия Меркурия от К.В.Фомина
С уважением, Юрий.

Аватара пользователя
konstantin.fom
Сообщения: 687
Зарегистрирован: Ср апр 04, 2012 15:30
Откуда: Санкт-Петербург
Благодарил (а): 58 раз
Поблагодарили: 126 раз

Re: Русский бриг Меркурий от Amati !!!

#1465 Сообщение konstantin.fom »

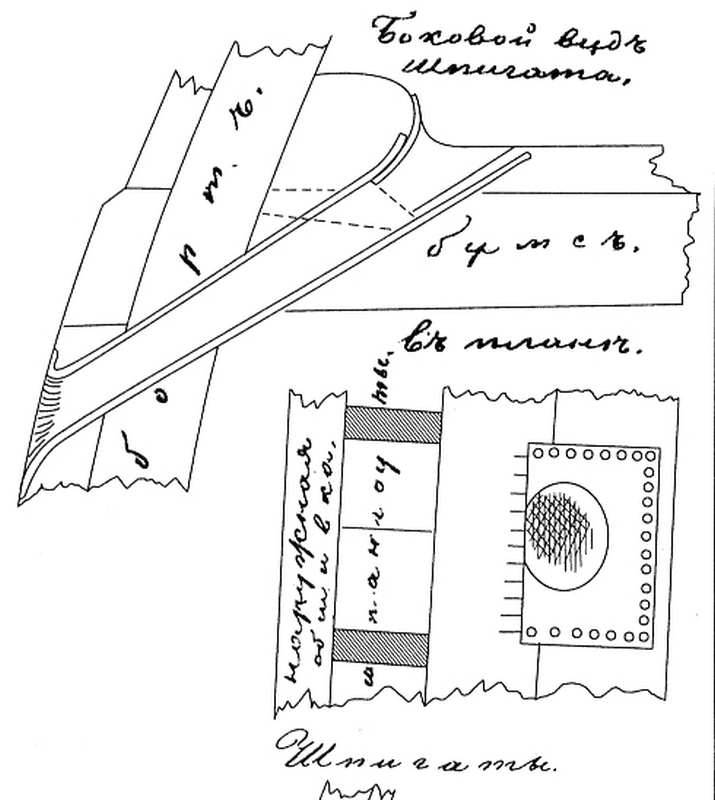

Именно на стыке ватервейса и доски палубного настила
Вложения
Константин Фомин

Аватара пользователя
yurayerz
Сообщения: 1859
Зарегистрирован: Вт фев 02, 2010 16:30
Откуда: Ярославль
Благодарил (а): 831 раз
Поблагодарили: 278 раз
Контактная информация:

Re: Русский бриг Меркурий от Amati !!!

#1466 Сообщение yurayerz »

konstantin.fom писал(а):Именно на стыке ватервейса и доски палубного настила

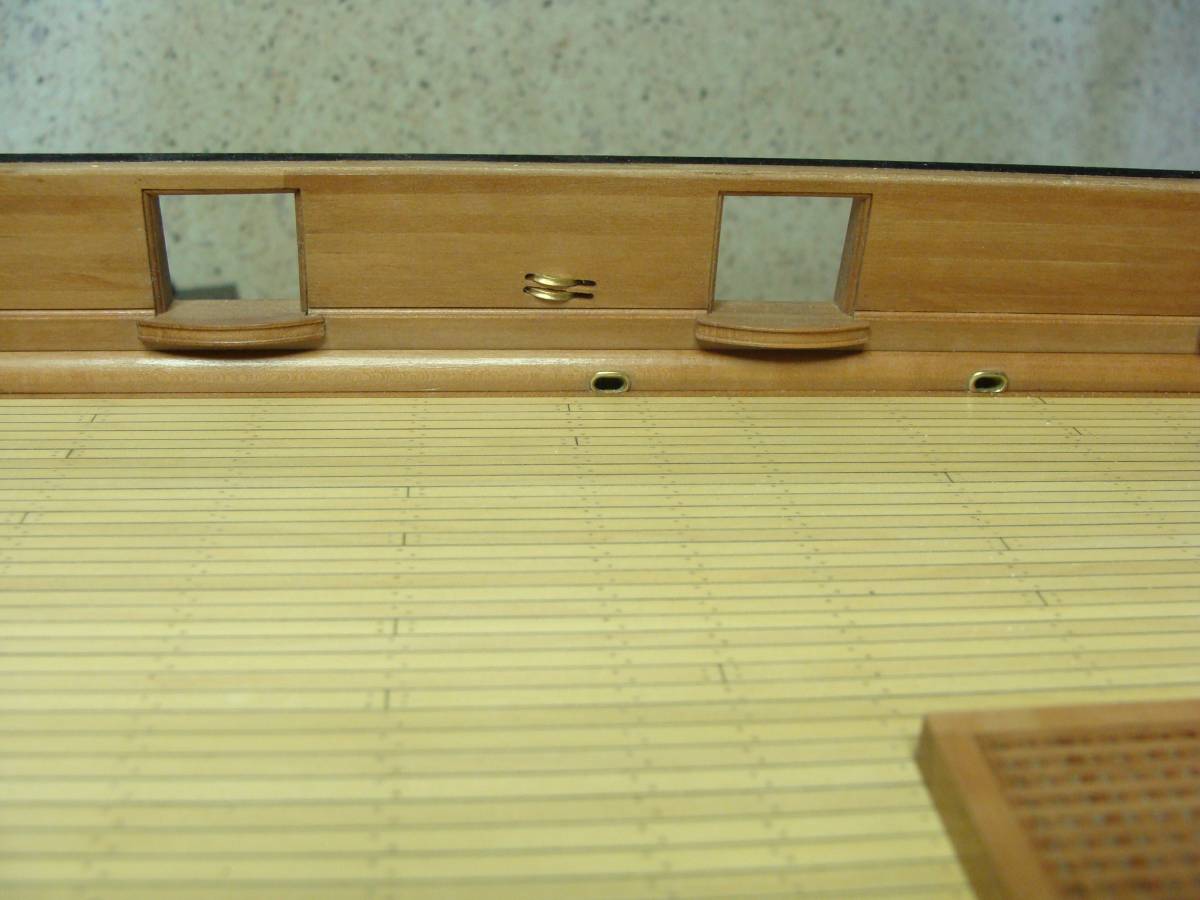

Блин... :( у меня ватервейс вровень с настилом... Придется после внутренней обшивки фальшборта приделывать в угол рейку-ватервейс и подгонять стыки настила... Значит Доктор Миша схитрил, когда врезал шпигаты, которые не достают до палубы? :shock:
Готово: Race Horse от Mantua, Scottish Maid от AL, Паровоз С.68 от OcCre, бриг "Меркурiй" от Амати
Энциклопедия Меркурия от К.В.Фомина
С уважением, Юрий.

Аватара пользователя
Суханов Сергей
Сообщения: 246
Зарегистрирован: Пт сен 25, 2009 9:33
Откуда: Жуковский Московской обл.
Благодарил (а): 7 раз
Поблагодарили: 20 раз

Re: Русский бриг Меркурий от Amati !!!

#1467 Сообщение Суханов Сергей »

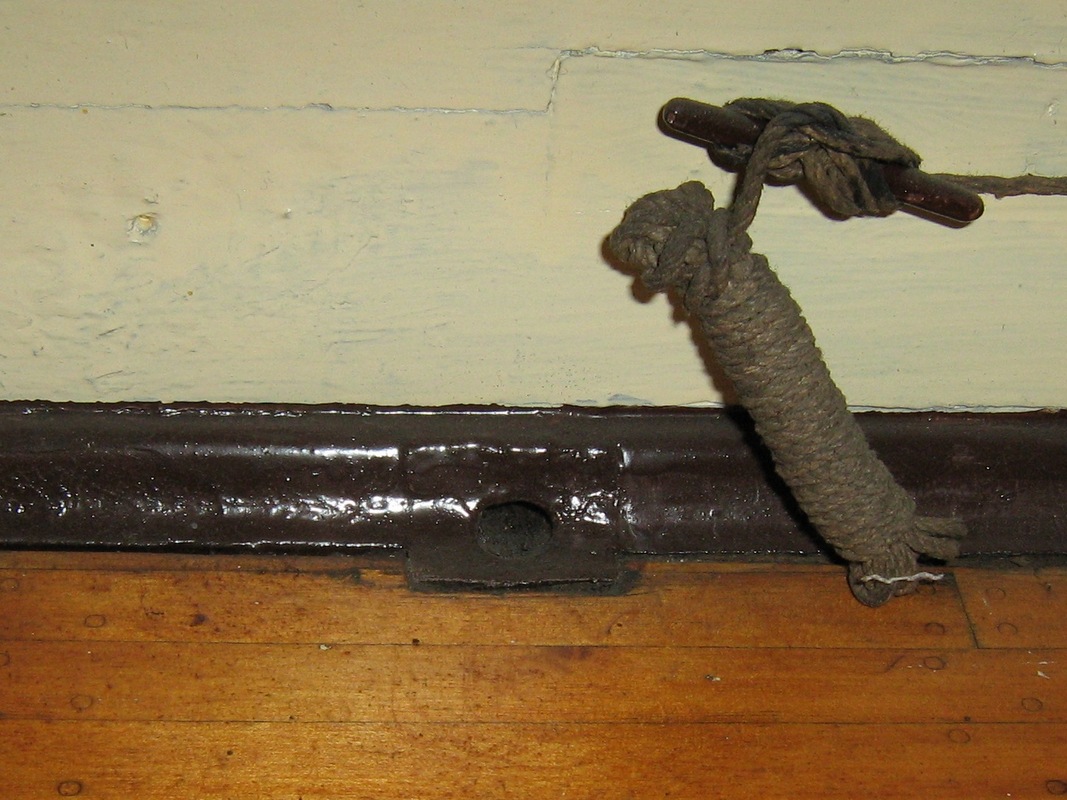

Предназначение шпигатов - убирать воду с палубы. Если их врезать выше уровня палубы - то они не будут выполнять своей задачи.

Вот как это выглядит в Royal Caroline:
Готово: Endevour, Royal Caroline, шлюп Мирный, эсминец Буйный
На стапеле: Бисмарк,12 Апостолов, шлюп Восток

Аватара пользователя
konstantin.fom
Сообщения: 687
Зарегистрирован: Ср апр 04, 2012 15:30
Откуда: Санкт-Петербург
Благодарил (а): 58 раз
Поблагодарили: 126 раз

Re: Русский бриг Меркурий от Amati !!!

#1468 Сообщение konstantin.fom »

yurayerz писал(а): шпигаты, которые не достают до палубы? :shock:

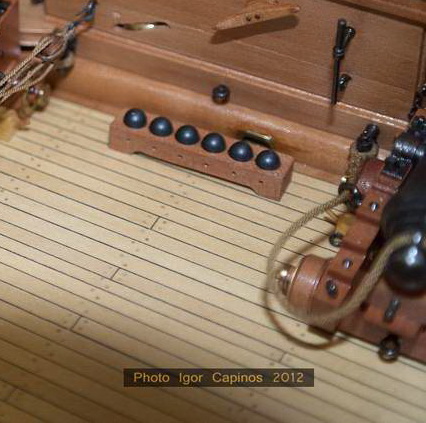

У Миши вроде все в порядке со шпигатами. Правда, он сделал трубы овальными, но художник имеет право на свое видение
Вложения
Константин Фомин

Аватара пользователя
yurayerz
Сообщения: 1859
Зарегистрирован: Вт фев 02, 2010 16:30
Откуда: Ярославль
Благодарил (а): 831 раз
Поблагодарили: 278 раз
Контактная информация:

Re: Русский бриг Меркурий от Amati !!!

#1469 Сообщение yurayerz »

Согласен. На той фотке плохо видно было.
Еще обратил внимание - у него снаружи шпигаты закрыты с крышками на петлях.
Готово: Race Horse от Mantua, Scottish Maid от AL, Паровоз С.68 от OcCre, бриг "Меркурiй" от Амати
Энциклопедия Меркурия от К.В.Фомина
С уважением, Юрий.

Аватара пользователя
konstantin.fom
Сообщения: 687
Зарегистрирован: Ср апр 04, 2012 15:30
Откуда: Санкт-Петербург
Благодарил (а): 58 раз
Поблагодарили: 126 раз

Re: Русский бриг Меркурий от Amati !!!

#1470 Сообщение konstantin.fom »

yurayerz писал(а): у него снаружи шпигаты закрыты с крышками на петлях.
Это технологии ввели после МЕРКУРИЯ. На нем по бортам висели мамеринцы
Константин Фомин
