3D модель 9-фунтовки на поворотном лафете

[Александр Михеев]

Немного за 9-фунтовую пушку образца 1867 года...

[BALTMAN]

я так понимаю это поворотная платформа? а целиком всё орудие можно глянуть?

[Александр Михеев]

... а целиком всё орудие можно глянуть?

ъ
Дорисую - покажу...

[Александр Михеев]

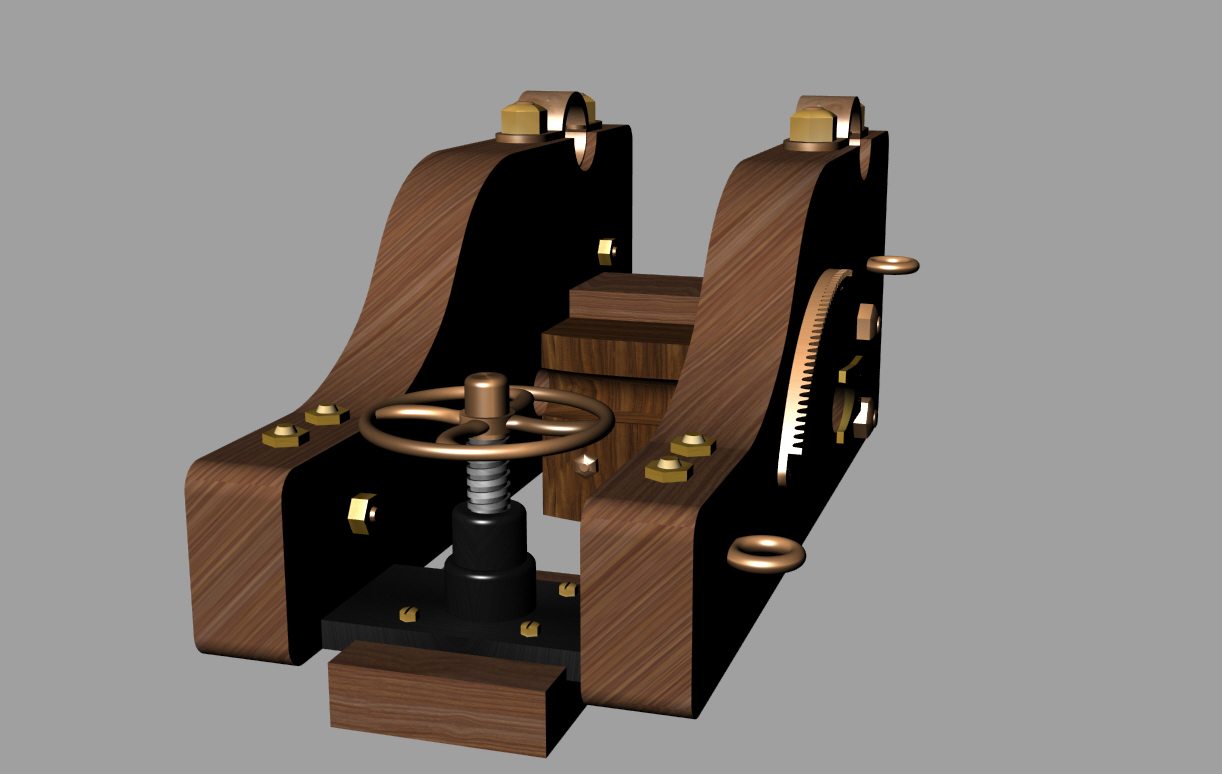

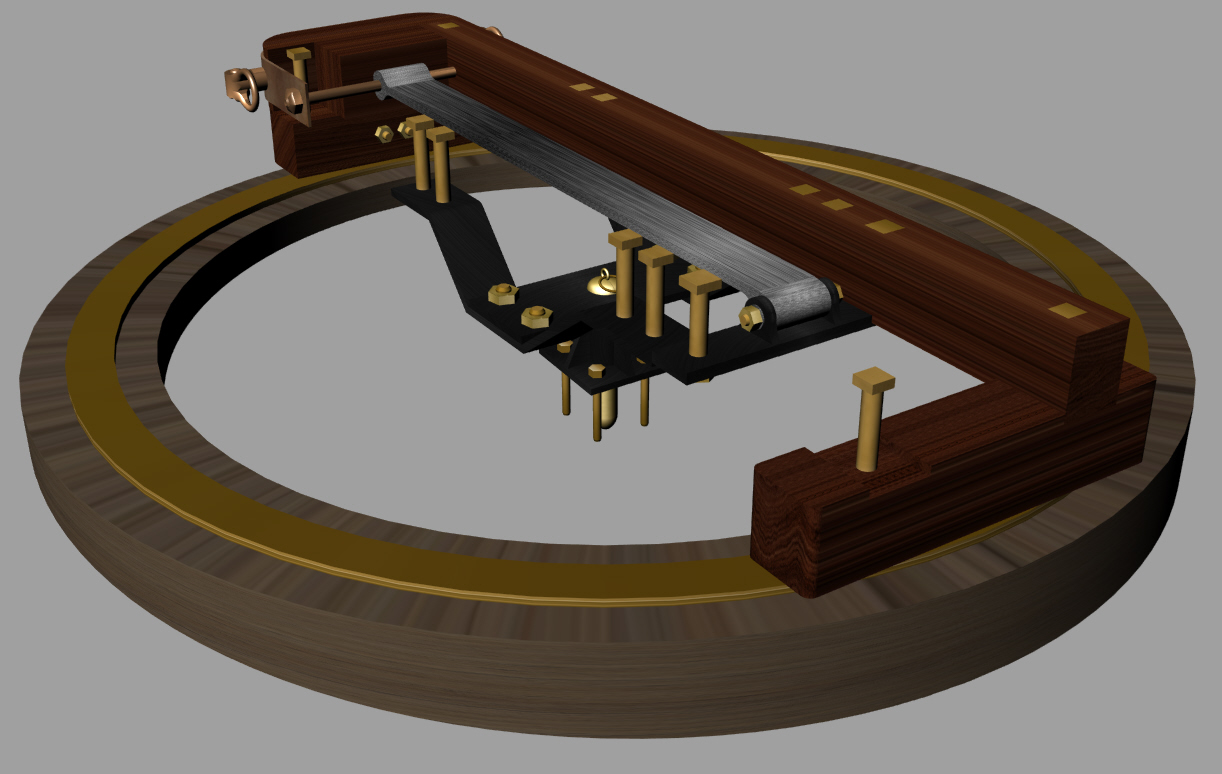

Ещё порция картинок - практически завершённый лафет для 9-фунтовки:

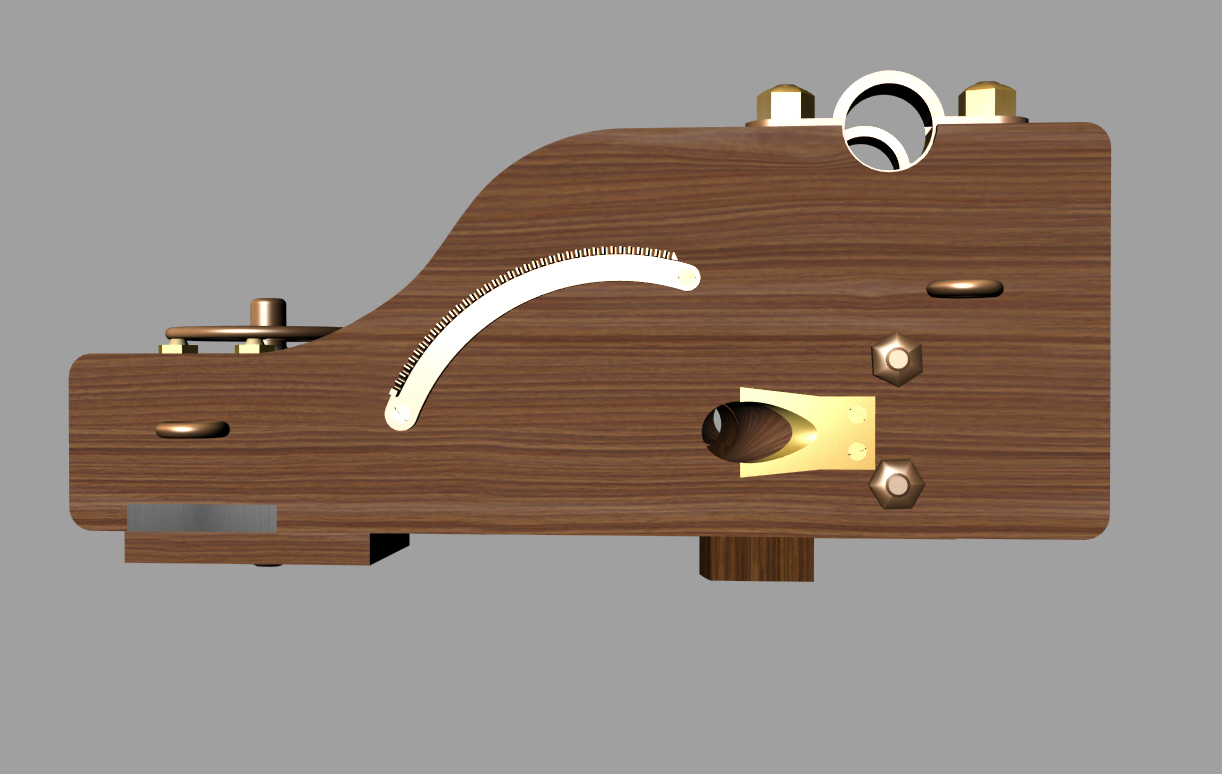

Рогаткообразная пластина - место входа брюка (толстого троса для предохранения от сброса орудия со станины). Брюк проходит сквозь обе щеки лафета и через выемку в подушке, установленной между щеками лафета.

Маховик - устройство для придания стволу необходимого угла возвышения при стрельбе.

От себя добавил восемь болтов - иначе станок рассыплется
Осталось сделать только механизм тормоза. Если завтра будет холодно - не пойду работать, буду доделывать

[Vladimir Lomov]

Здорово)
Только вот вопрос с технической стороны. Где шайбы под крепежом? У рымов должны быть плошадки, иначе они в дерево будут врезаться. И под гайками шайбы. А так очень все нарядно

[Александр Михеев]

Только вот вопрос с технической стороны. Где шайбы под крепежом? У рымов должны быть плошадки, иначе они в дерево будут врезаться. И под гайками шайбы.

От себя добавил восемь болтов - иначе станок рассыплется

Согласен со всем - но:
"Чтоб не слышать п...жу,
Делай всё по чертежу."

[Vladimir Lomov]

Начальник мой любил так говорить)))

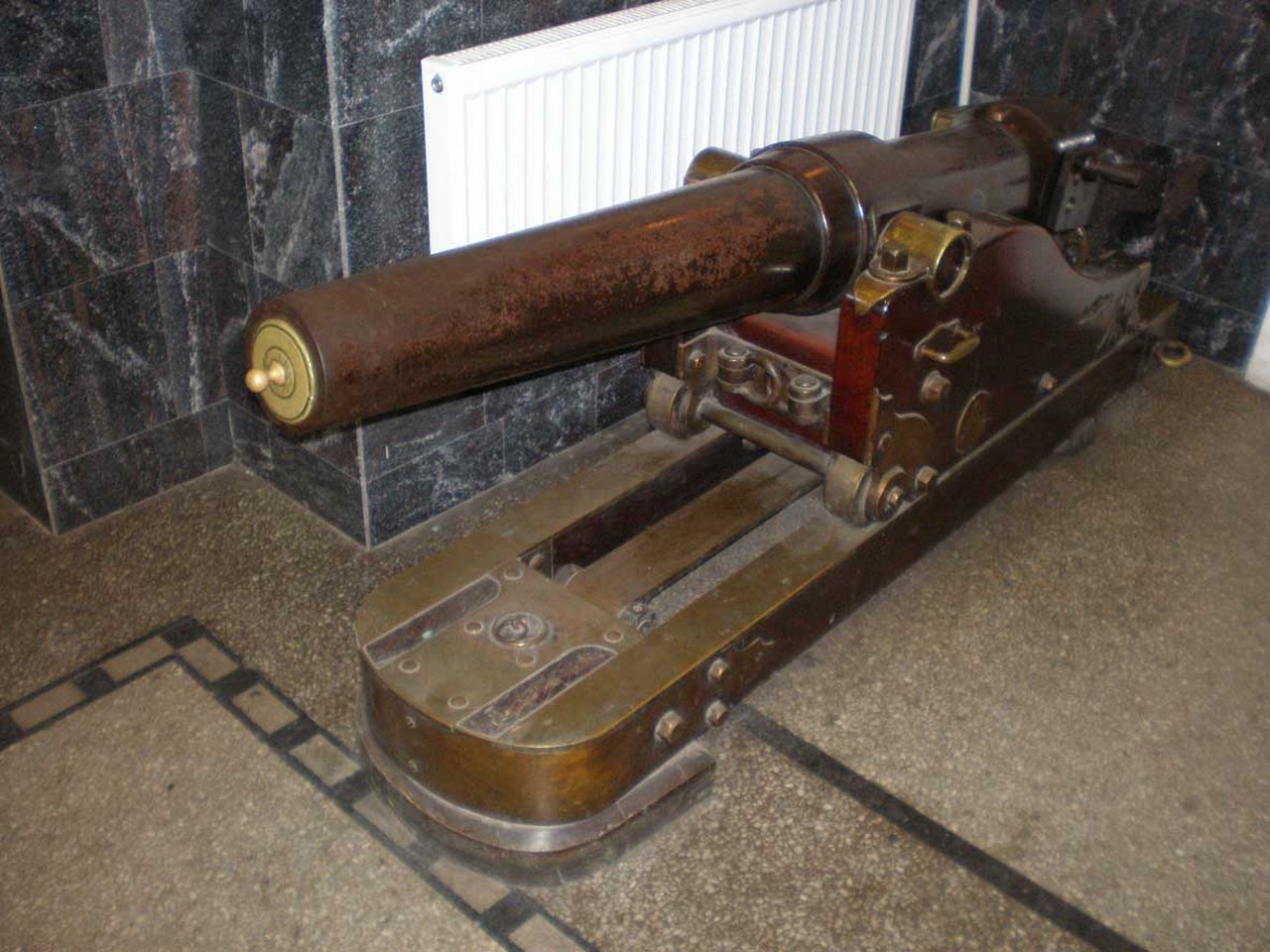

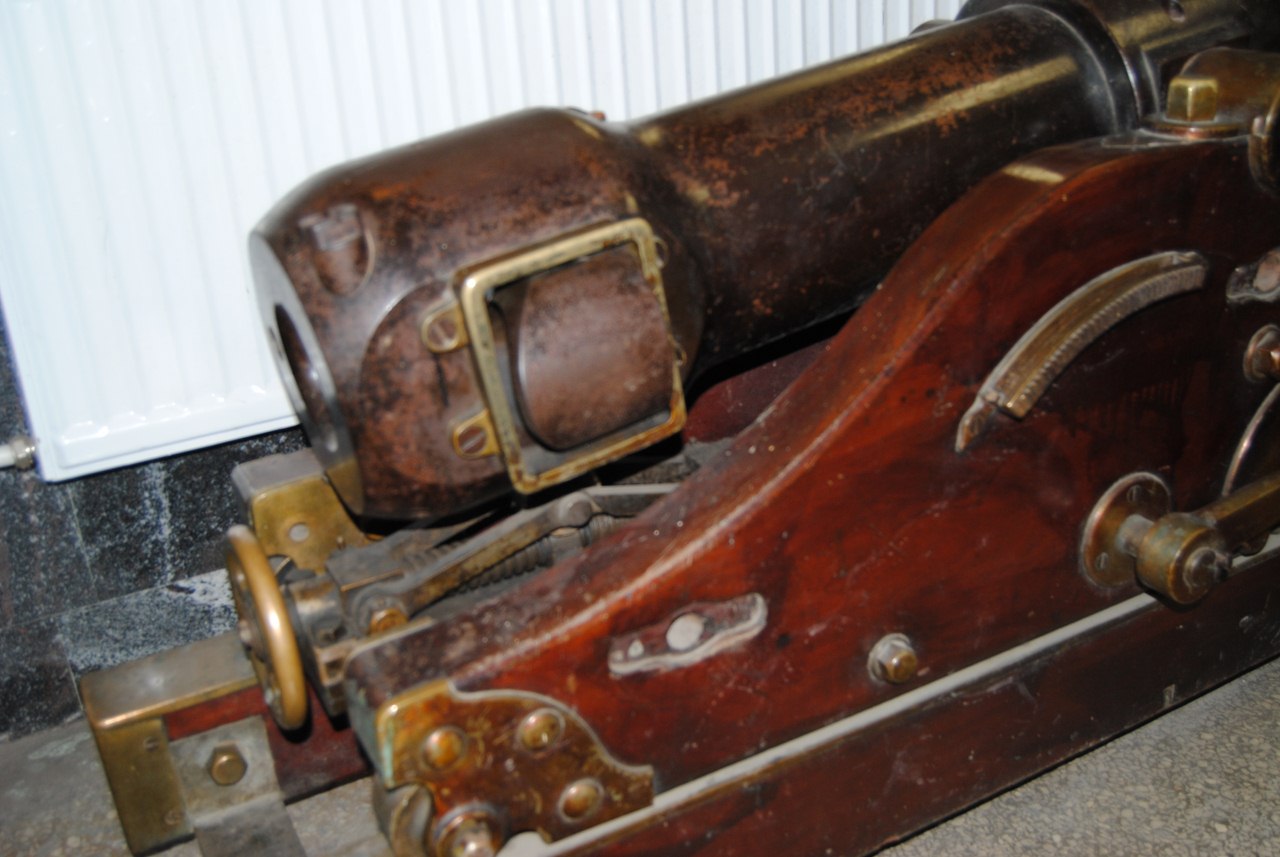

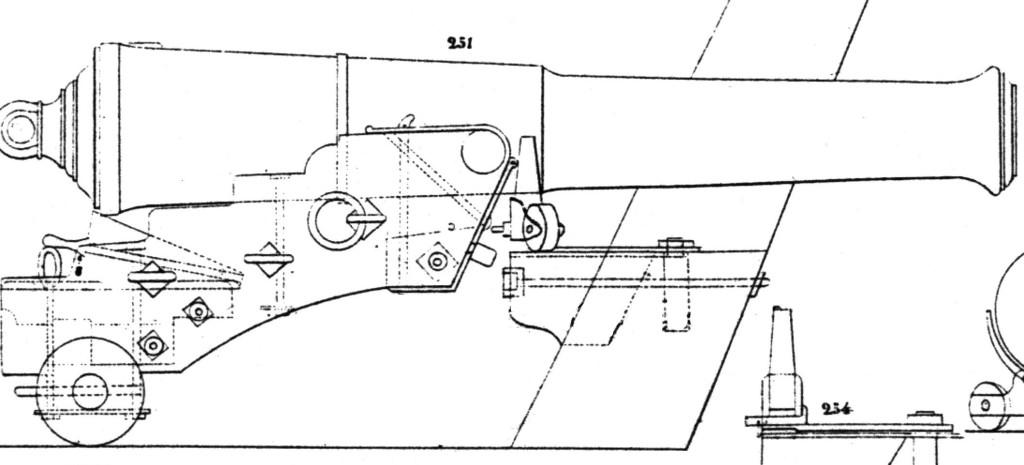

Картинку навскидку из Атласа Ильина взял. Шайбы в наличии))))

[Михаил Смирнов]

Где шайбы под крепежом?

Абсолютно закономерный вопрос. А где же шайбы?

[Александр Михеев]

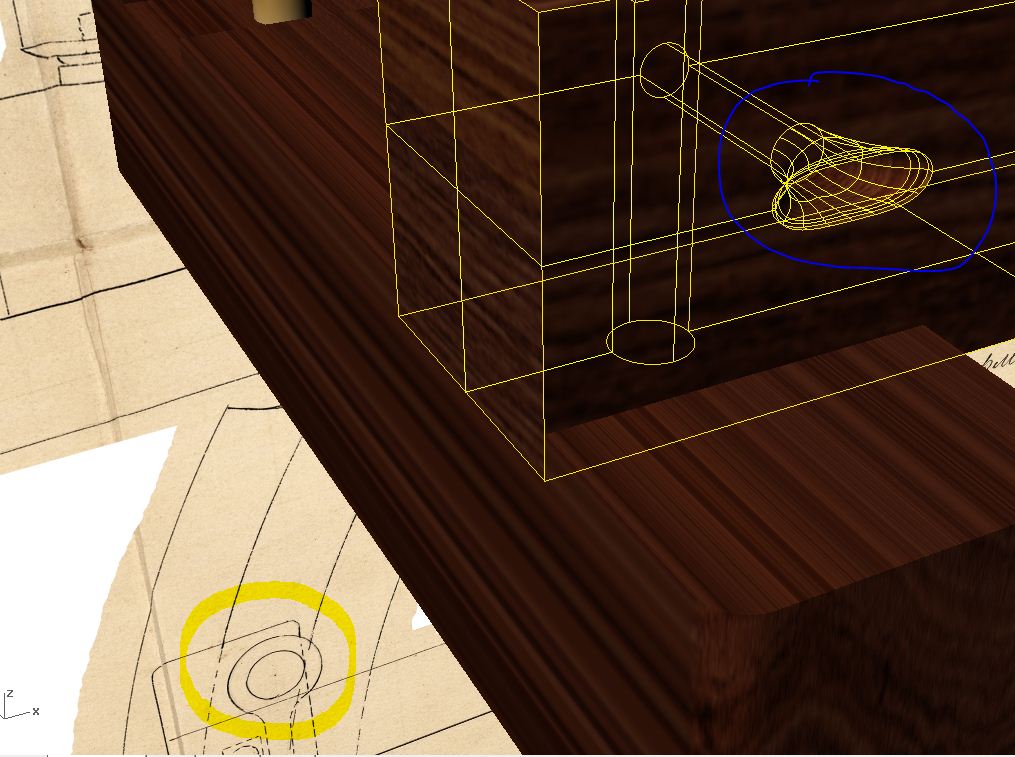

Абсолютно согласен с обоими коллегами - шайбы есть!
Но - на фотографиях живых лафетов.

А на чертеже - нету.
Были ли во второй половине 19 века те же стандарты на чертежи, что и ныне?
Однако никто не мешает поставить данные атрибуты в реальной модели.
А на альбоме чертежей в сноске написать о необходимости установки данных шайб, и можно даже дать их размеры

[Михаил Смирнов]

А на альбоме чертежей в сноске написать о необходимости установки данных шайб, и можно даже дать их размеры

+1

[Александр Михеев]

ВСЁ!
Я её добил!
Работа над 3D лафетом 9 фунтовой пушки завершена!
Больше всего вопросов у меня возникло пару месяцев назад - что такое струнный тормоз, как он работает и выглядит. И вот сегодня я его доделал!


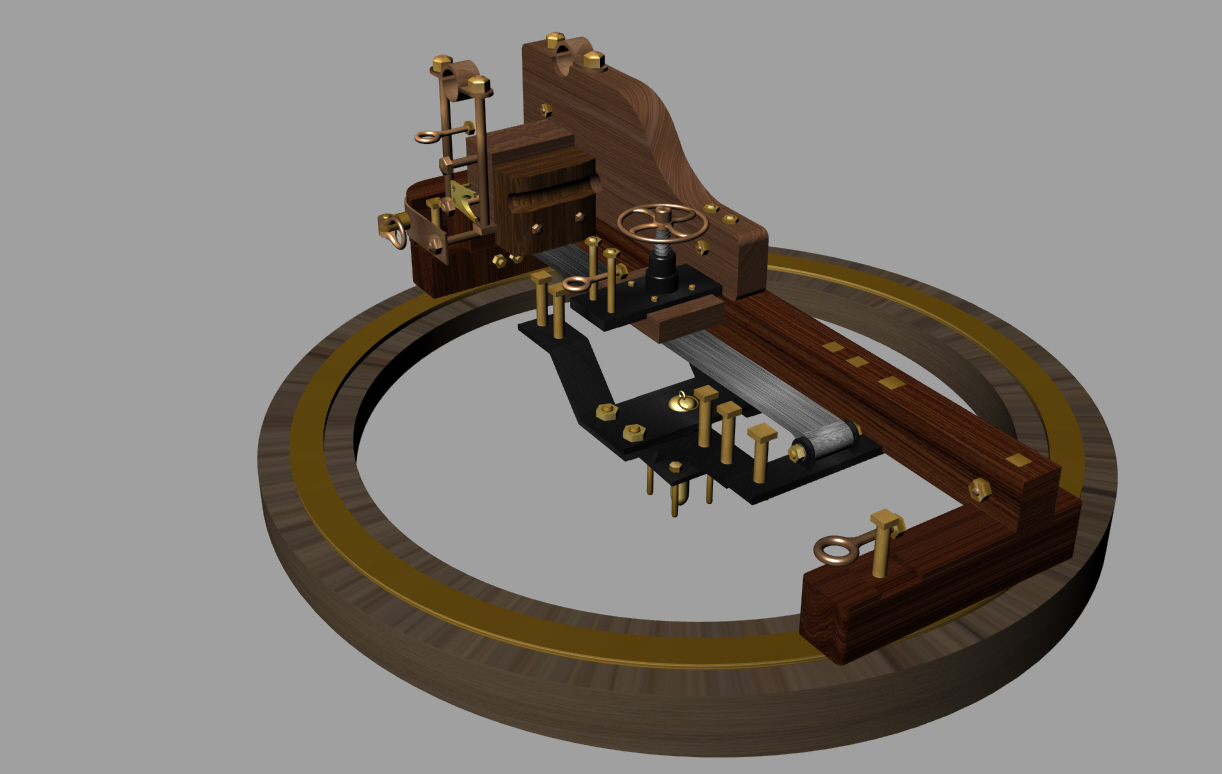

И вот финальные рендеры - пока без ствола.

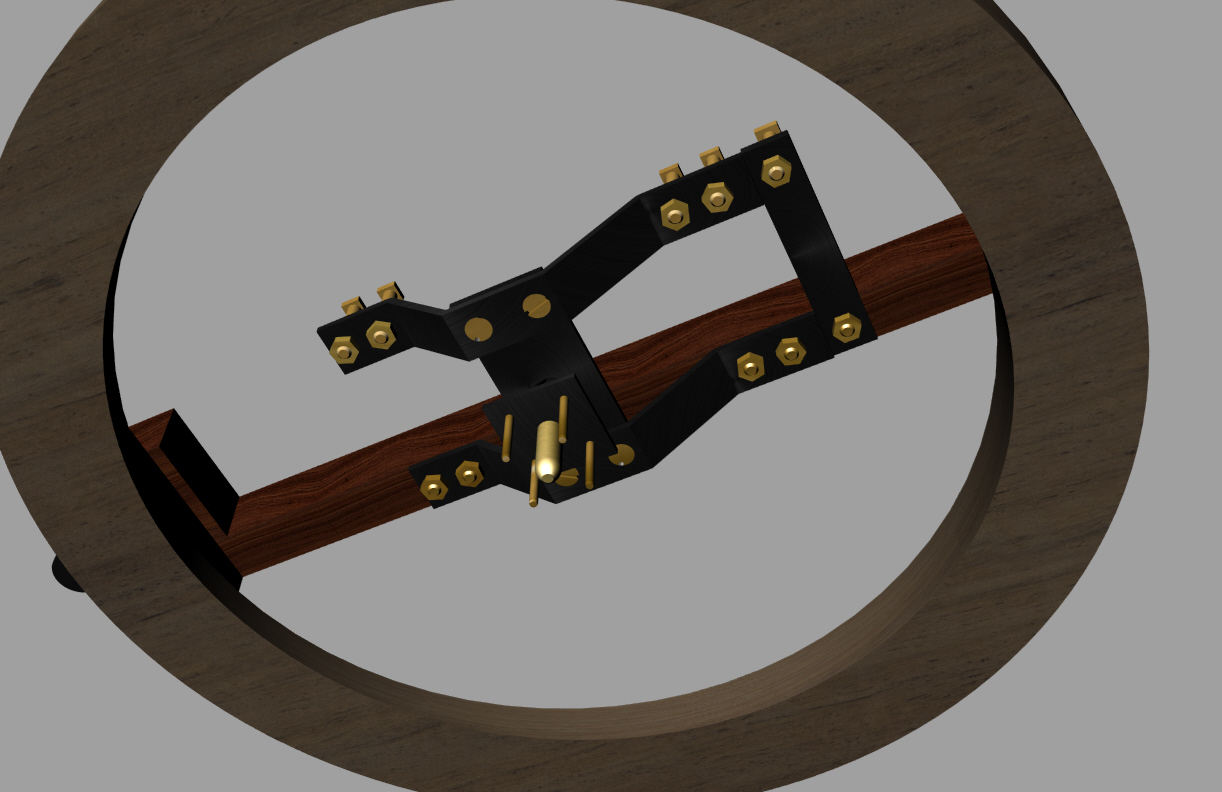

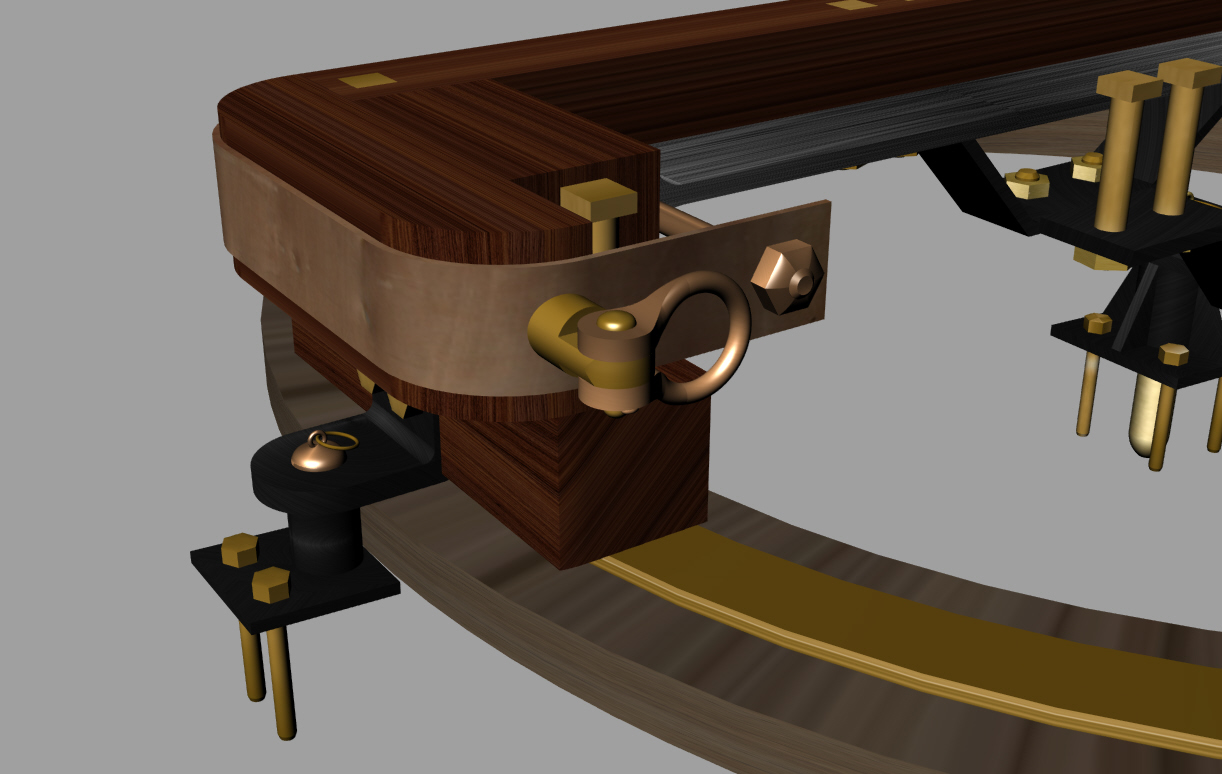

Последний мазок - шины на поворотный станок. Сверху - для скольжения лафета, снизу - для скольжения самого поворотного станка по круговому полозу. Если появится более точная информация по этим скользким вопросам - вернусь и переделаю.

Если у кого есть замечания (кроме шайб под крепёж - знаю, фото - видел, но на чертеже - не было) приму с благодарностью!

Завтра - берусь за ствол.

[Александр Михеев]

В общем-то это проработка артвооружения крейсера "Забияка" на начальный период службы, а так же канонерской лодки "Отлив".

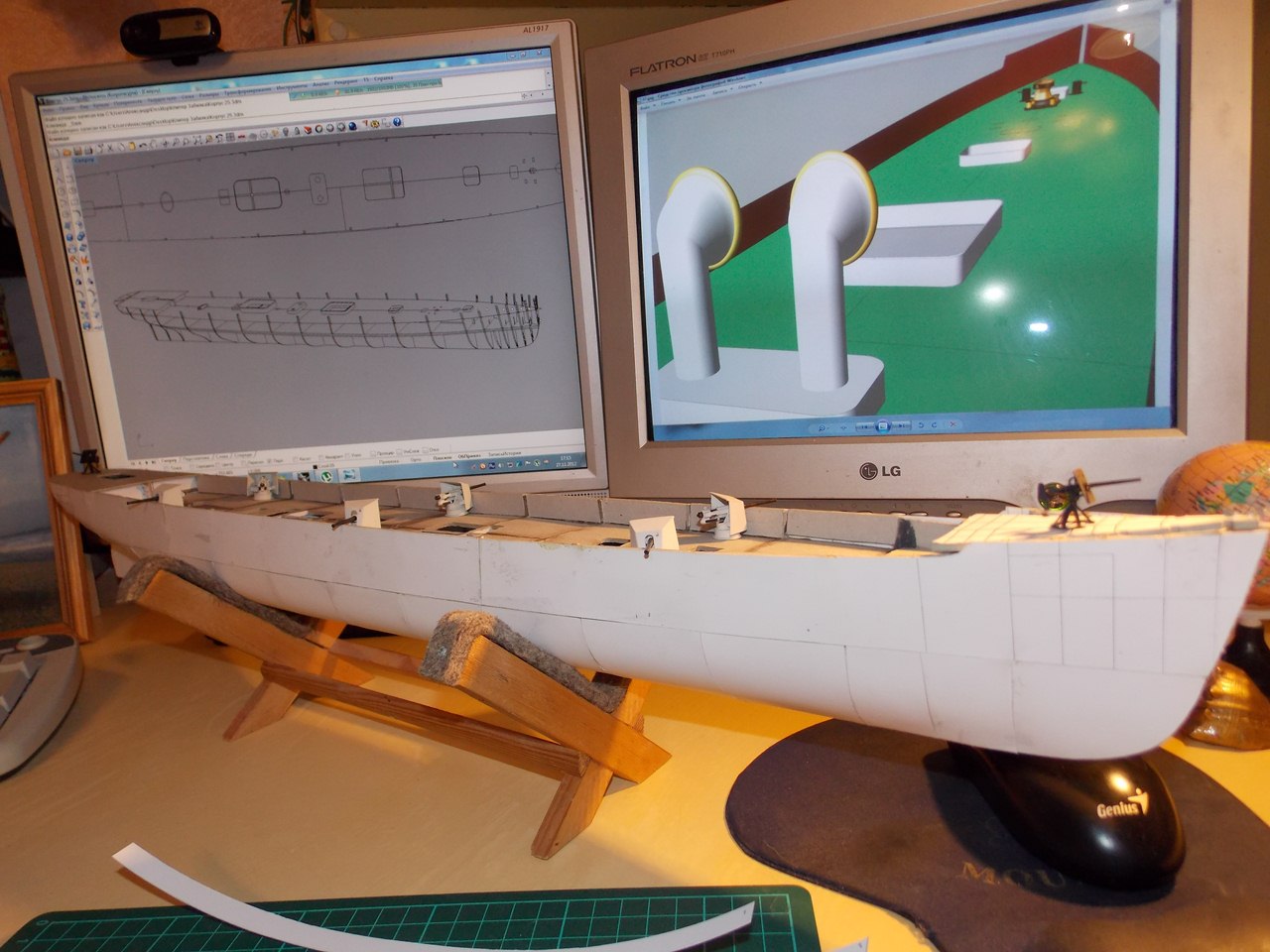

Ну и естественно, кроме вооружения делаются трёхмерные модели этих кораблей. Причём "Забияка" - уже в черновом корпусе, на кухонном столе .

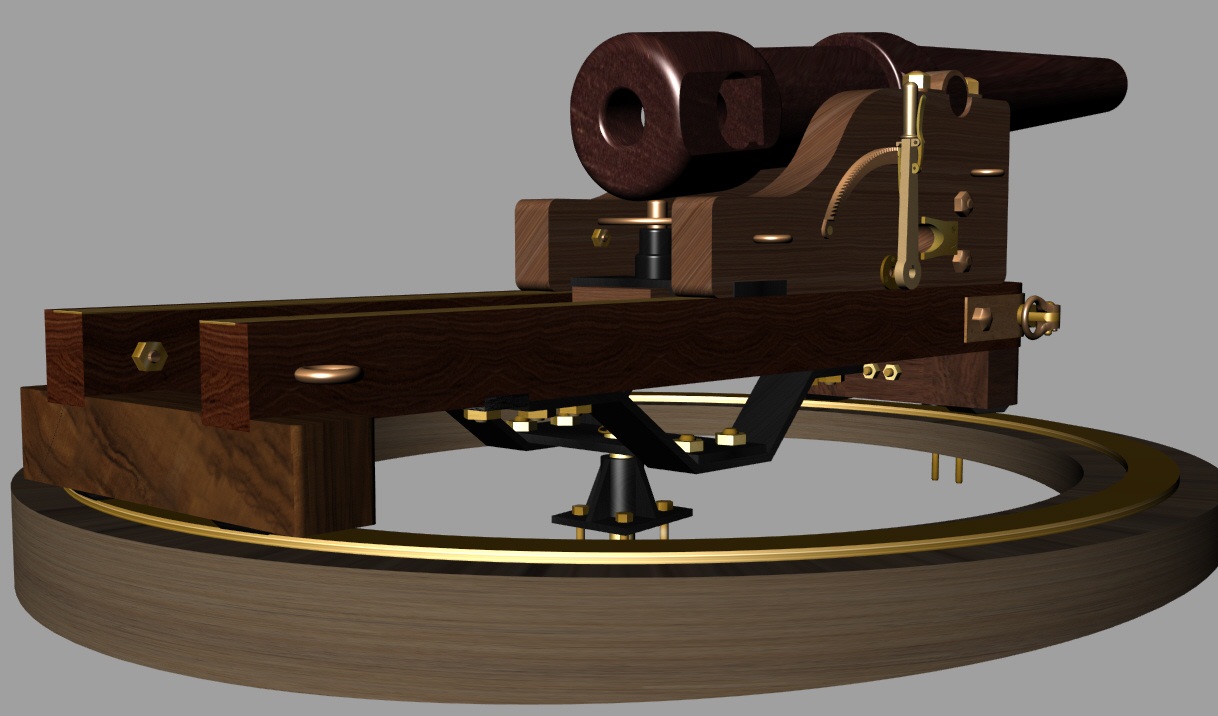

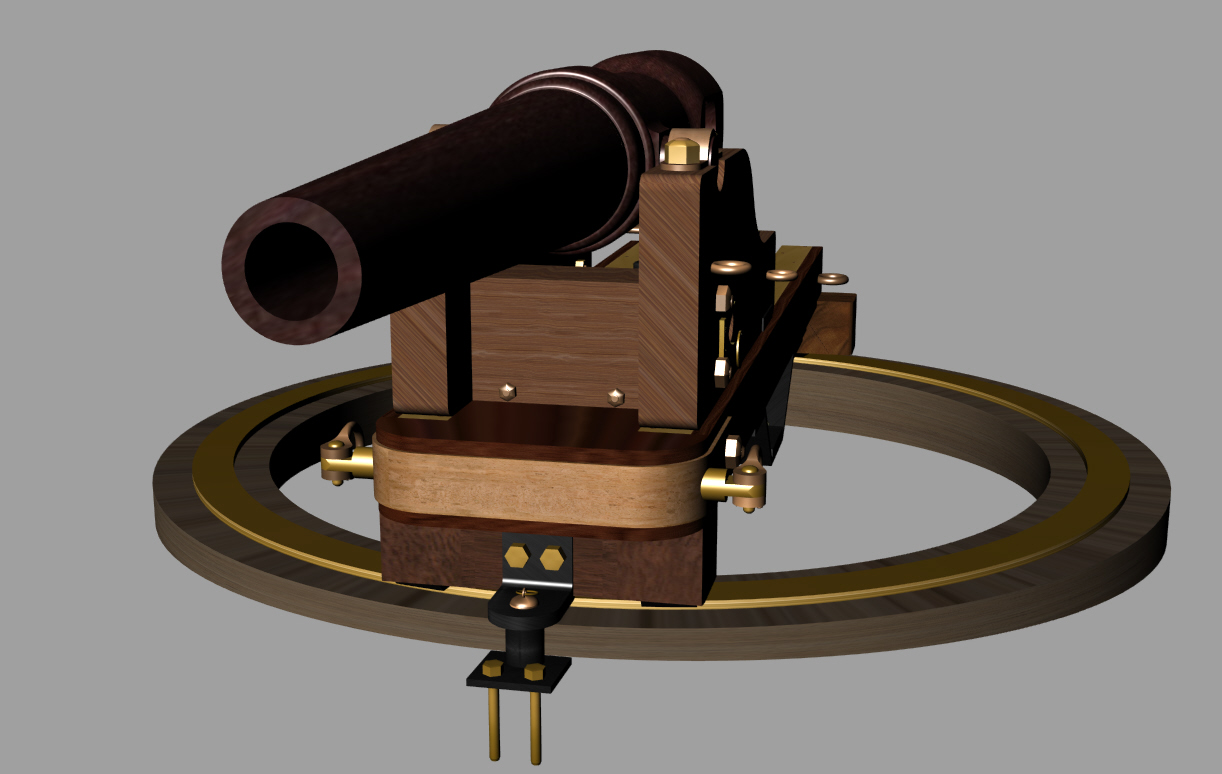

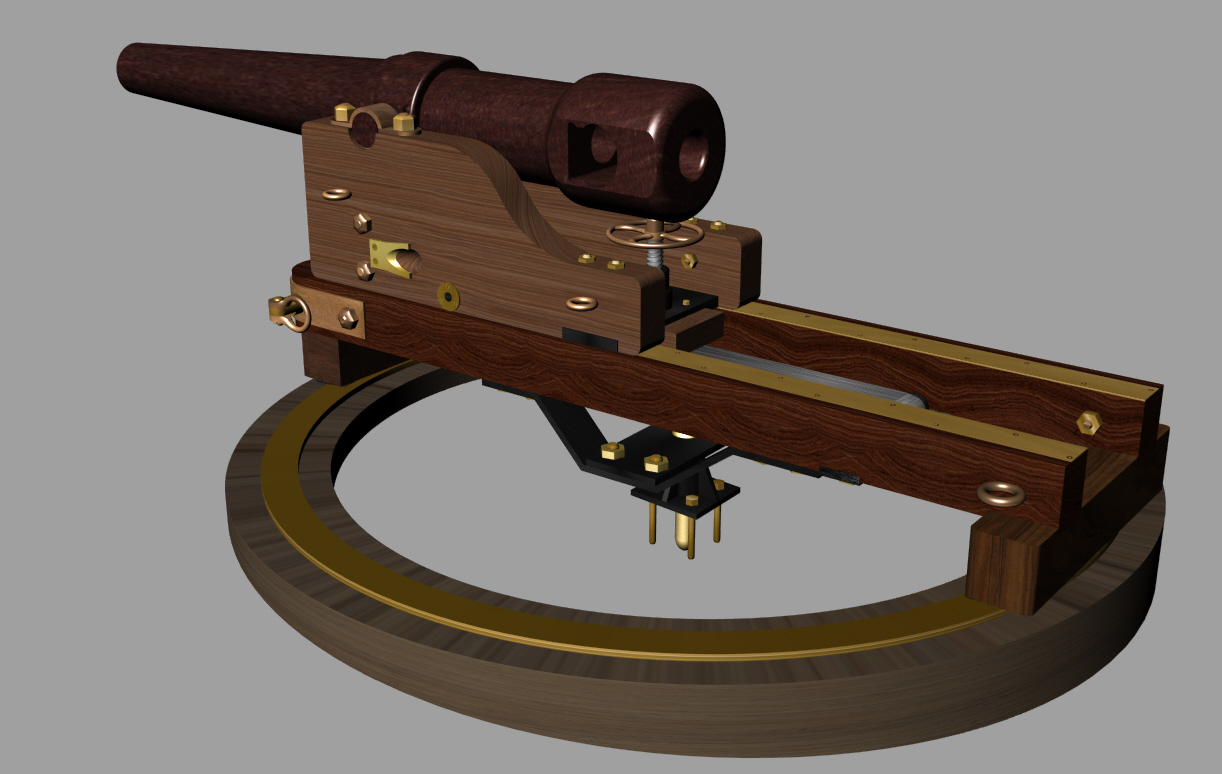

Ну и практически завершая тему 9-тифунтовки - ствол вместе с лафетом:

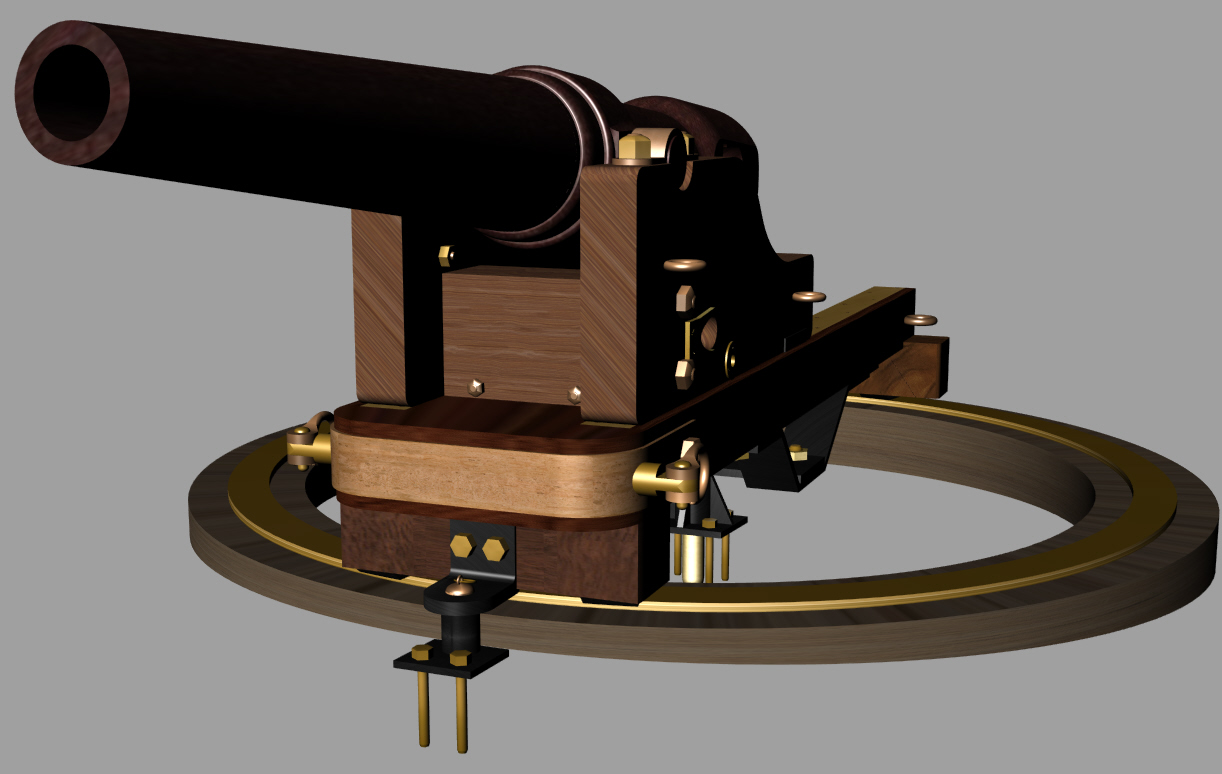

По просьбам телезрителей приподнятый от горизонтали ствол:

Завтра нарисую замок, и можно стрелять

[Владимир Зайцев]

Забавно. А после 3D рисунка, что дальше? Какова цель этих манипуляций?

[Tnax]

Модель отличная!
Владимир Зайцев
Не ошибусь, если - воплощение в реале по чертежам

[Александр Михеев]

Не ошибёшься
Хотелок много - отдельный чертёж, возможный чертёж в составе чертежа модели корабля...
Обязательно - воплощение в реале для модели "Забияки" - 100 масштаб. Возможно - издание в виде журнала в издательстве, специализирующемся на выпуске моделей из бумаги:

(Пушки на корпусе - шутка )
