Как выглядела верфь начала XX века

[Dimetriy]

Всех приветствую! Подскажите, может у кого-нибудь есть схемы или фото верфей или судоремонтных эллингов деревянных кораблей того времени. Конкретно интересует Испания, средиземноморье.

[Fortres]

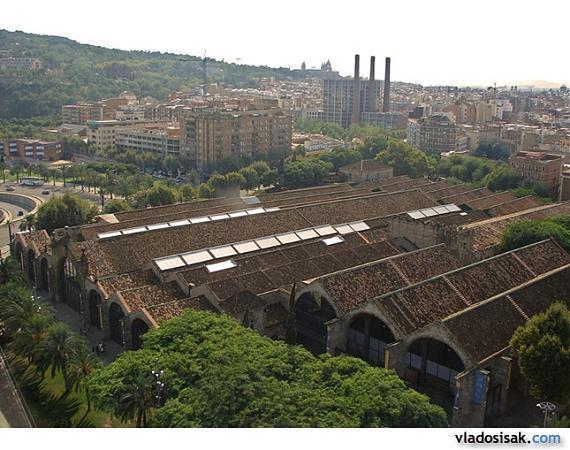

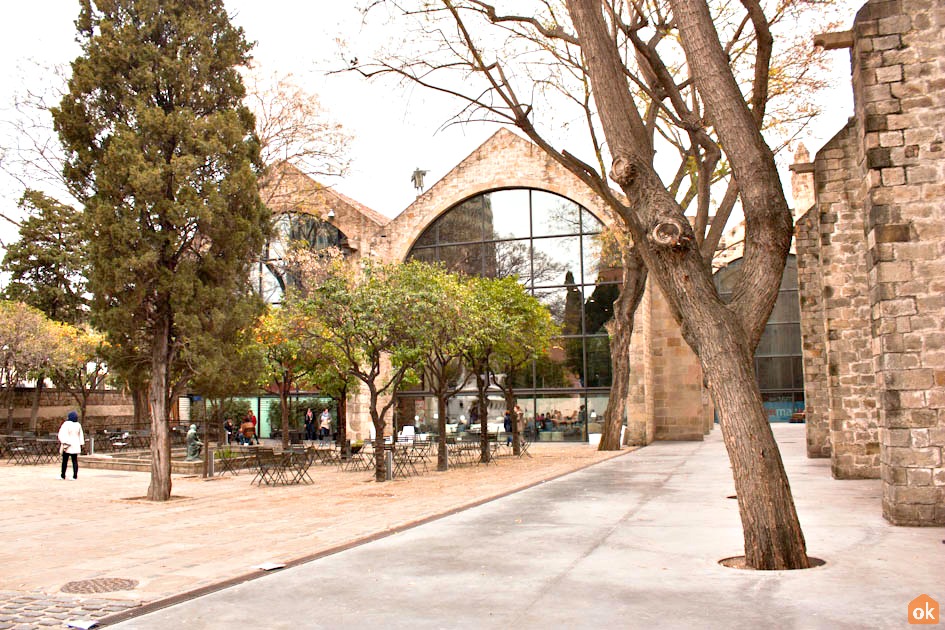

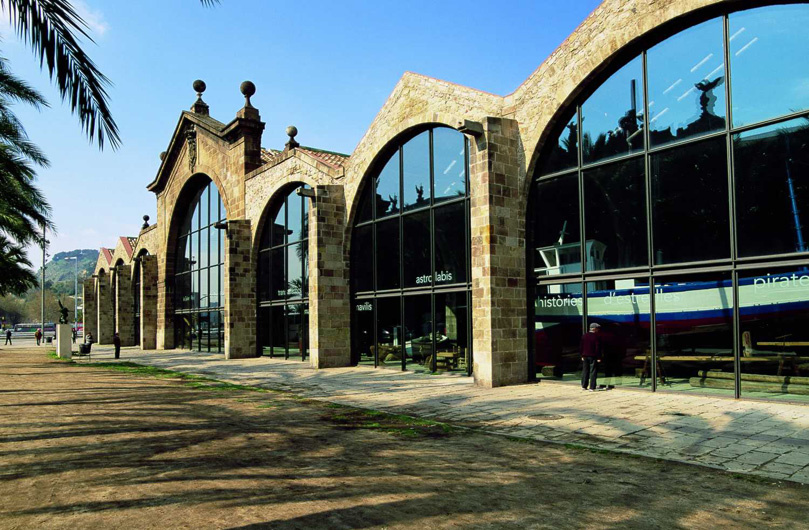

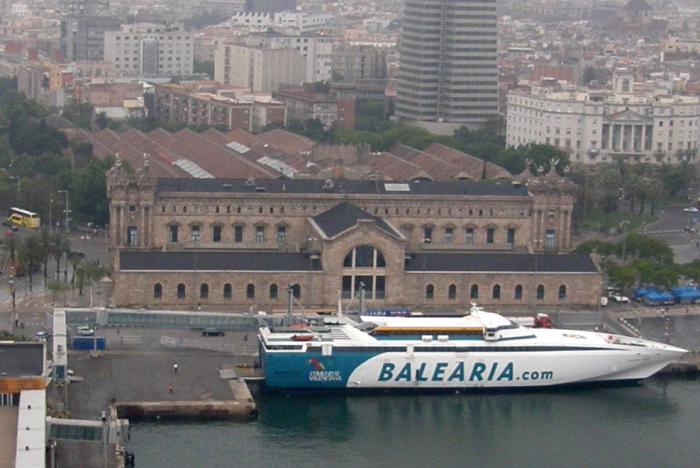

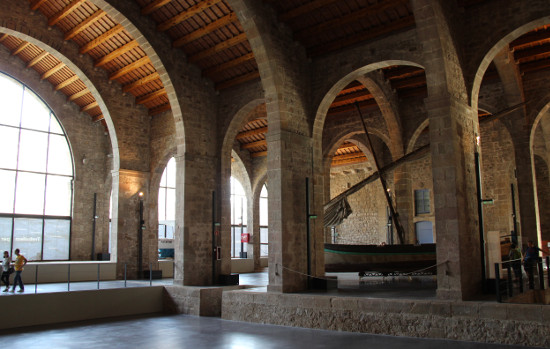

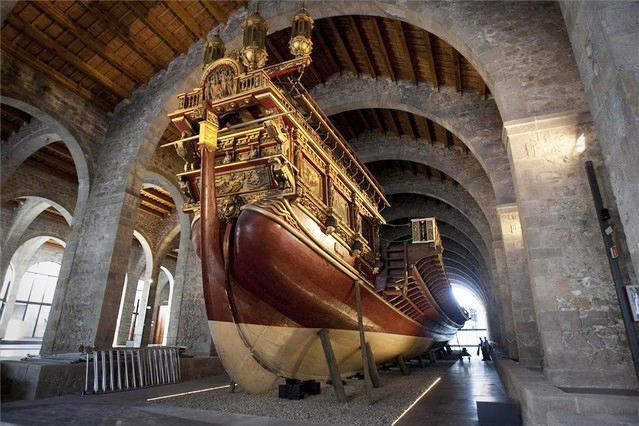

Королевские судоверфи, Барселона (Национальный морской музей Испании)







[Dimetriy]

Спасибо!
А еще как примерно выглядел непосредственно спуск на воду?
Есть фото, но там плохо видно саму конструкцию стапеля,

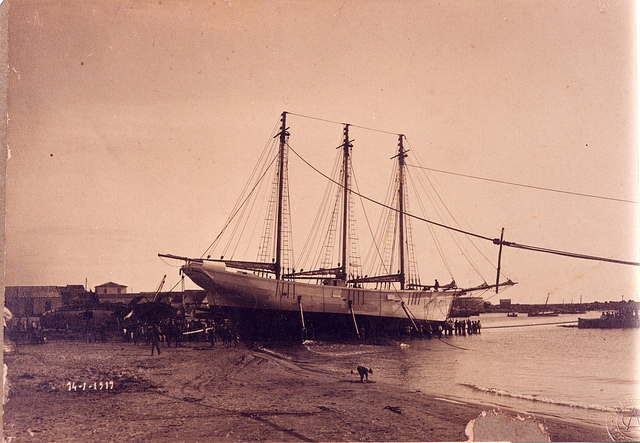

это шхуна Carmen Flore, скорее всего перед спуском.

[Dimetriy]

Интересует как вообще выглядел стапель тех времен.

[kirill4.66]

Приветствую,
такие вот" виды ", к примеру...из этой книжки...

[Стриж]

С какой степенью точности и соответствия чертежу делались корпуса настоящих кораблей в 19 веке?

[FreeLander]

У анкре есть подробнейшее описание и верфи и постройки корабля. Если есть желание прочесть на русском, то вам к доку в чулан.

[Dimetriy]

Отлично, спасибо!

[Влад Вит]

http://replyua.net/europa-news/87582-gl ... -foto.html
немножко не верфи . но тоже интересно

[ledzep59]

18-й век. За качество - пардон. Уж такая книженция досталась.


[Стриж]

Сохранилась ли какая-либо информация, насколько четко в 19 веке выдерживалась геометрия корпуса деревянного судна при постройке ( соответствие чертежу, отсутствие различных косяков)? Погрешность в 1 дюйм считалась ли нормой?

[Влад Вит]

Ширина линии карандаша .2мм

[Стриж]

Чертеж в масштабе 1:48.
Ширина линии карандаша .2мм
Диаметр легкого накола измерителем .1мм
умножаем

Я делаю модель в масштабе 1/96, и стремлюсь, чтоб погрешность в определенных, трудноопределяемых измерениях корпуса (точность криволинейных линий обводов, параллельность ДП на штевнях) не превышала 0,3 мм - меньше уже маловероятно засечь штангенциркулем, шаблонами, глазом.
