Чертежи галеаса...

Вопросы как оно было на самом деле. Поиск истины в локальном форуме.

Модераторы: FreeLander, Valentin Demin

Сообщение А.Иванов » Вт окт 11, 2005 23:10

Посоветовал бы marimanu для начала определиться с эпохой и страной. С чертежами лепантовского галеаса (военного) может помочь Левин через А.Добр. (pangalo@mail.ru). С этими чертежами я работал, галеас был на Кубке университета - 2003. Другой тип - "меркаторский", его пример в виде огромной модели (как она к нам попала?!) стоит при входе в ЦВММ Питера, 17-й век. Ну и "Рояль", это классика начала 18 века. Посоветовал бы все же русский галеас, такой был построен в Воронеже для Азовского флота - "Великий галеас", это интересно, "родной" как-никак. Так как галеасы строились относительно редко, то и изменения всех галеасов по времени и странам разительные. Отсюда и невозможность ответить однозначно на какой-либо вопрос в целом. "Я так думаю!" :D
А.Иванов
родоначальник
родоначальник

Сообщения: 641
Зарегистрирован: Сб сен 17, 2005 23:57
Откуда: С-Петербург
Благодарил (а): 7 раз.
Поблагодарили: 48 раз.

Сообщение Juri » Вс окт 16, 2005 12:53

:!: http://rubens.anu.edu.au/new/france/paris/museums/
Кое что из фотографий венецианского галеаса
Juri
Аватара пользователя
Juri
родоначальник
родоначальник

Сообщения: 1087
Зарегистрирован: Сб фев 12, 2005 22:57
Откуда: Таллин
Благодарил (а): 17 раз.
Поблагодарили: 56 раз.

Сообщение mariman » Пн окт 17, 2005 17:16

Привет всем. Sorry, немножко выпал из разговора. Спасибо всем за новую информацию. Насчет определиться, дык определяюсь по мере возможности:) - картинка в начале топика. Только вот оказалось, что есть масса тонкостей. Под картинкой написано, что это галеас, а на самом деле есть уже сомнения по этому поводу. Тот материал, который у меня имеется (не без вашей, уважаемые, помощи) только добавил сомнений:((( Насколько я понял, галеасы это были большие суда с 3-мя (чаще всего) мачтами, а там две. В добавок количество весел как-то маловато для галеаса. На галеру это тоже не катит - форма корпуса явно не галерная. В последние дни склоняюсь к тому, что это может быть шебека (даже купил книжку ради пары картинок оных зверей), но тут снова засада - открытая галерея на корме... Может в курсе кто? Имели место подобные детали на шебеках.
В вопросе определения речь не идет именно о галеасе и все-равно каком, равно как и о галере. Интересен именно корабль, изображенный на той фотографии.
mariman

Сообщения: 38
Зарегистрирован: Чт мар 24, 2005 18:26
Откуда: Ukraine
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Сообщение Dm.Shouvalov (DM) » Пн окт 17, 2005 22:14

То, что на фото в начале дисскусии галера - сомнения не вызывает. Я уже вам об этом писал. Более того - высказал предположение, что венецианская.
Это не галеас, потому как не похожи ни очертания подводной, ни архитектура надводной частей рорпуса и не шебека - на них не было баковой площадки.
С уважением, Дмитрий
Аватара пользователя
Dm.Shouvalov (DM)
родоначальник
родоначальник

Сообщения: 766
Зарегистрирован: Сб фев 12, 2005 21:23
Откуда: Харьков
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.

Сообщение Серж » Пн окт 06, 2008 12:13

вытащу из нафталина эту тему -))))
Gerard Delacroix выпускает в ноябре новую монографию, по французской галере La Fleur de Lis 1690.
печататься монография в этот раз будет в обход Ancre.

Серж
Аватара пользователя
Серж
родоначальник
родоначальник

Сообщения: 449
Зарегистрирован: Вс фев 13, 2005 14:33
Откуда: Брешия, Италия
Благодарил (а): 7 раз.
Поблагодарили: 4 раз.

Re: Чертежи галеаса...

Сообщение antonov_os » Вс сен 01, 2019 1:58

Подниму тему.

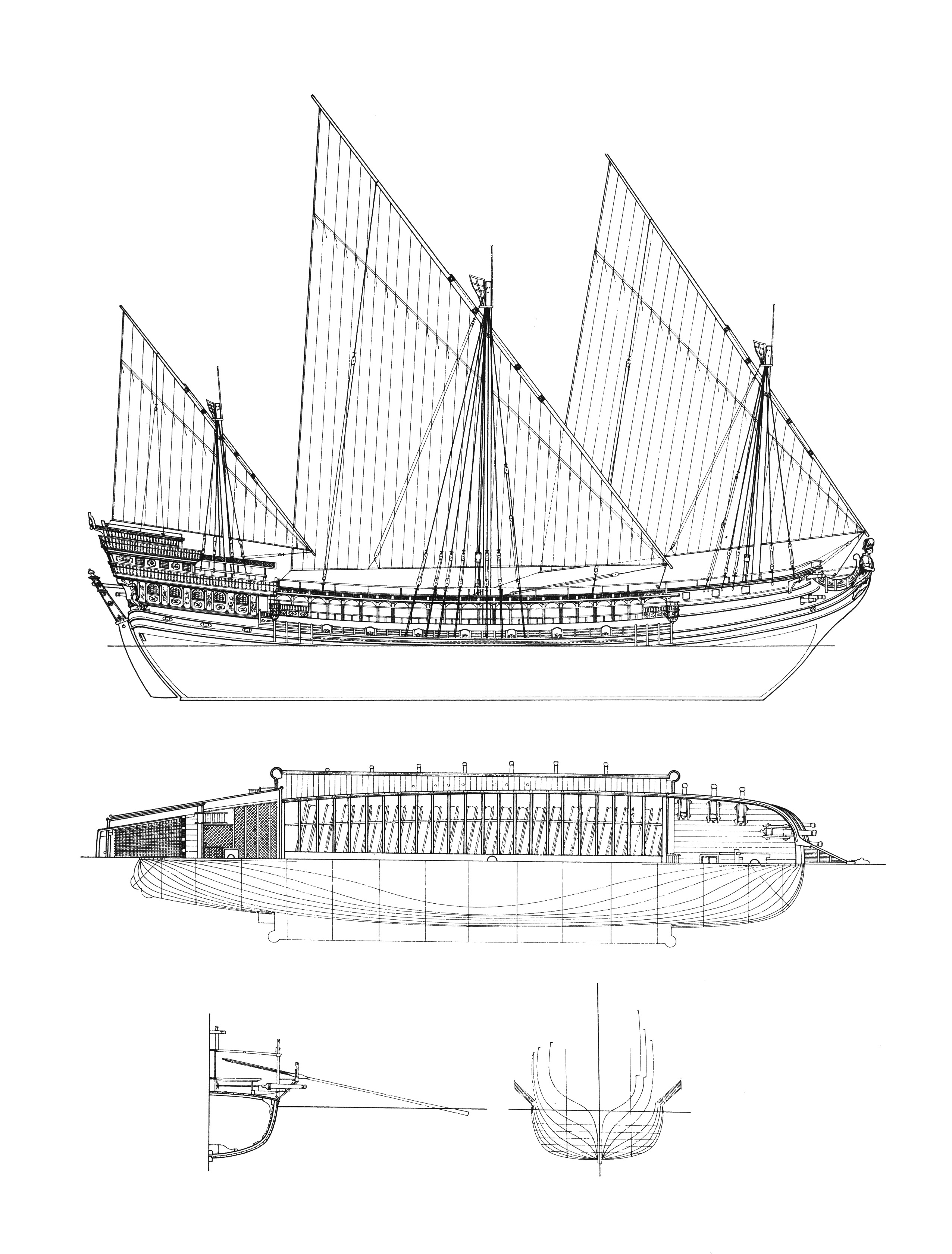

Довольно известен вот этот чертеж галеаса

Конкретно этот чертеж взят из Unter Segeln. Vom Einbaum zum Hightech-Segle и там он не подписан
Обычно его называют La Royale и относят к французскому флоту 17 века.
Характерно довольно мощное вооружение - лично я насчитал 28 пушек на лафетах.
Однако попытка поиска по справочникам Демерлика и Робертса-Винфилда кончилась ничем. Во-первых, французские галеры (даже флагманские galee extraordinare) больше 5 пушек на лафетах не несли. Кроме того, флагманы галерного флота назывались Reale, а не La Royale.
Смущает и еще несколько параметров, например аж 4 погонных орудия на нижней палубе. Вроде даже трехдечники не имели 4х погонных портов на палубу (хотя возможно Sovereign of the Seas как раз имел). Ну и головной убор носовой фигуры относится скорее к наполеонике, чем к 17 веку.
Возможно, что это был исключительно церемониальный корабль, не входивший в состав флота - но зачем ему настолько мощное вооружение?

Может кто-то сможет объяснить замеченные несуразности?
antonov_os

Сообщения: 198
Зарегистрирован: Пт окт 17, 2008 0:03
Откуда: Moscow
Благодарил (а): 5 раз.
Поблагодарили: 9 раз.

Re: Чертежи галеаса...

Сообщение Kogan » Вс сен 01, 2019 10:08

Олег привет!
antonov_os писал(а):Обычно его называют La Royale и относят к французскому флоту 17 века.

Точнее к флоту Людовика XIV (1680 год). Длина 58 м, ширина 11,6 м. На нижней палубе размещалось 292 гребца, экипаж состоял из 80 матросов и 250 солдат.
antonov_os писал(а):Характерно довольно мощное вооружение - лично я насчитал 28 пушек на лафетах.

Точнее 34 пушки различных калибров.
antonov_os писал(а):Смущает и еще несколько параметров, например аж 4 погонных орудия на нижней палубе

Очевидно это обусловлено основным тактическим приемом боя, характерным для гребных судов - абордажем (для того и столько солдат...). Как и на галерах в носовой части корабля собран мощный огневой кулак из шести крупных орудий, ведущих огонь при сближении с противником перед абордажем. К слову на корме тоже неплохая батарея из четырех пушек...
antonov_os писал(а):Ну и головной убор носовой фигуры относится скорее к наполеонике, чем к 17 веку

На чертеже из Unter Segeln. Vom Einbaum zum Hightech-Segle да, наполеоновская треуголка.

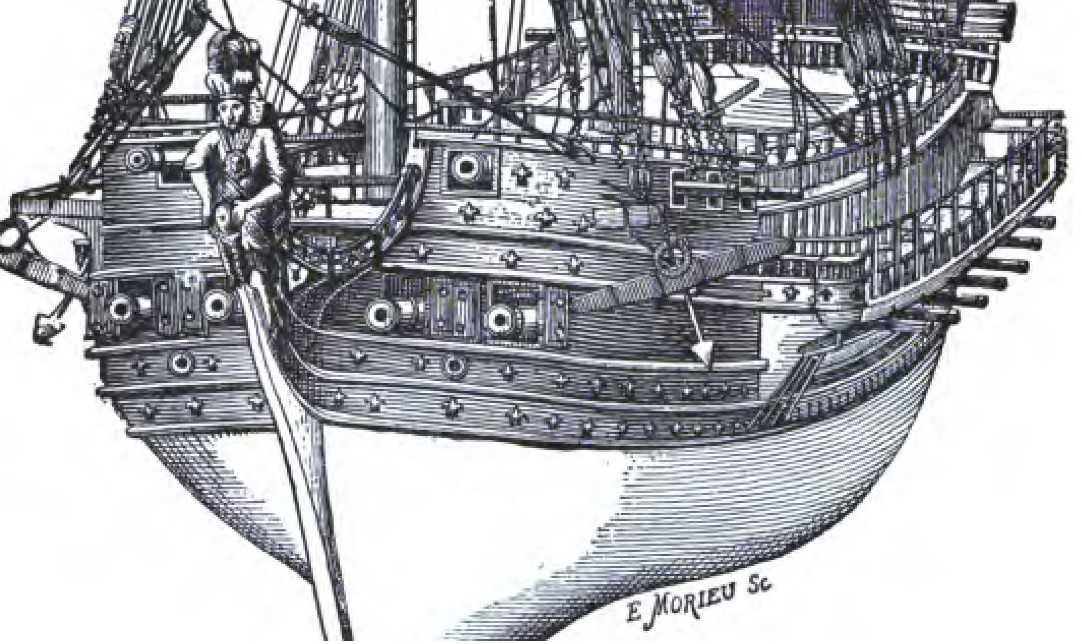

Но на исходнике совершенно другое. Там некая фигура в головном уборе с пышным султаном.
antonov_os писал(а):Возможно, что это был исключительно церемониальный корабль, не входивший в состав флота - но зачем ему настолько мощное вооружение?

Галеасы никогда не строили в больших количествах - штучный товар. :) Этакая супергалера. Отсюда и мощное вооружение, и богатое убранство...
Вложения

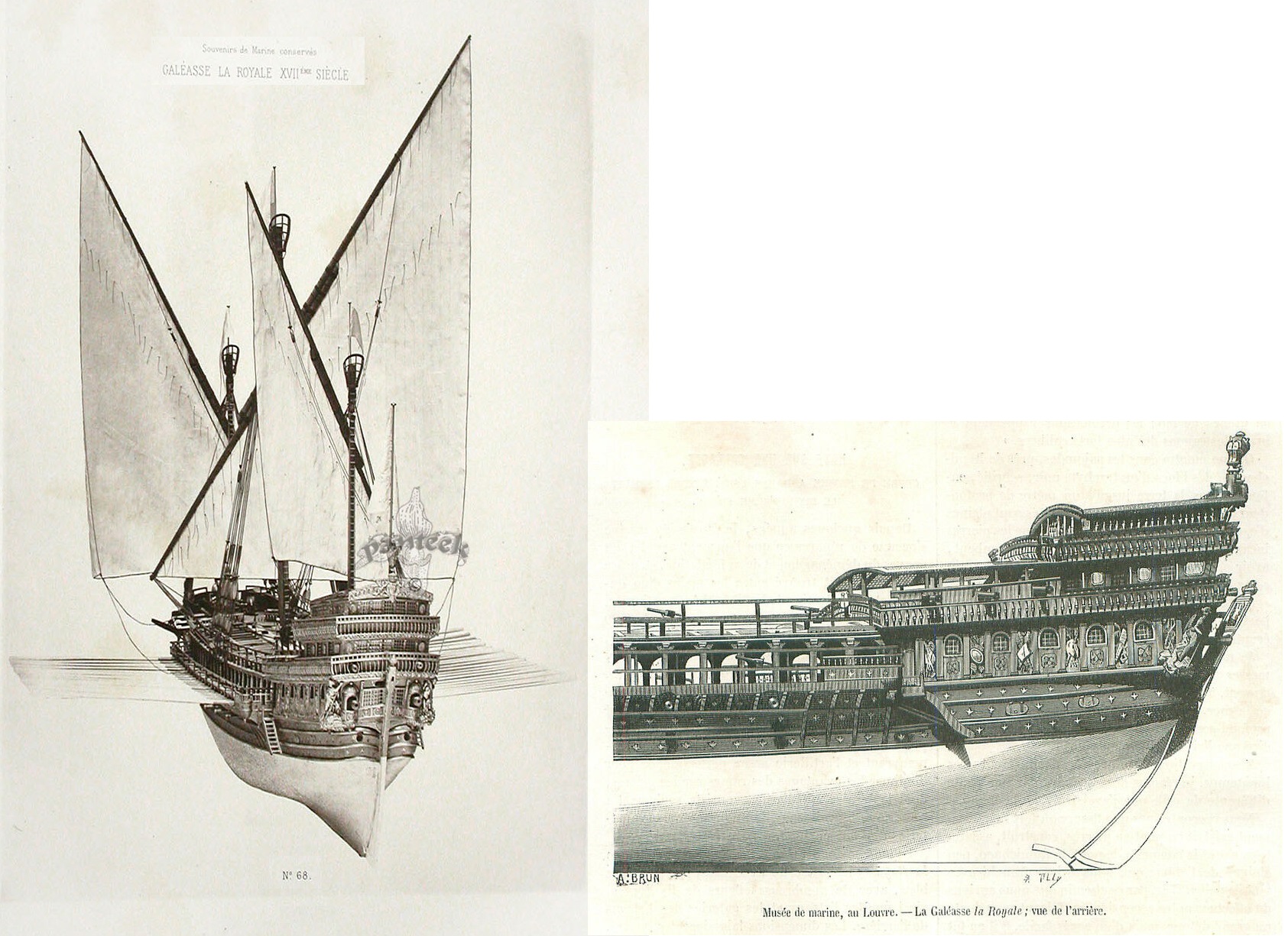

Галеас 3.jpg
Галеас 4.jpg
С уважением, Михаил
Готова: португальская каравелла XV век - http://parus.ucoz.lv/forum/11-286-1
Готова: фламандская каракка XV век - http://parus.ucoz.lv/forum/11-473-1
На стапеле: Mary Rose - viewtopic.php?f=45&t=71379

Все в мире относительно...
Аватара пользователя
Kogan

Сообщения: 3960
Зарегистрирован: Вс сен 25, 2011 12:22
Откуда: Казань
Благодарил (а): 112 раз.
Поблагодарили: 233 раз.

Re: Чертежи галеаса...

Сообщение eugen.t » Вс сен 01, 2019 12:48

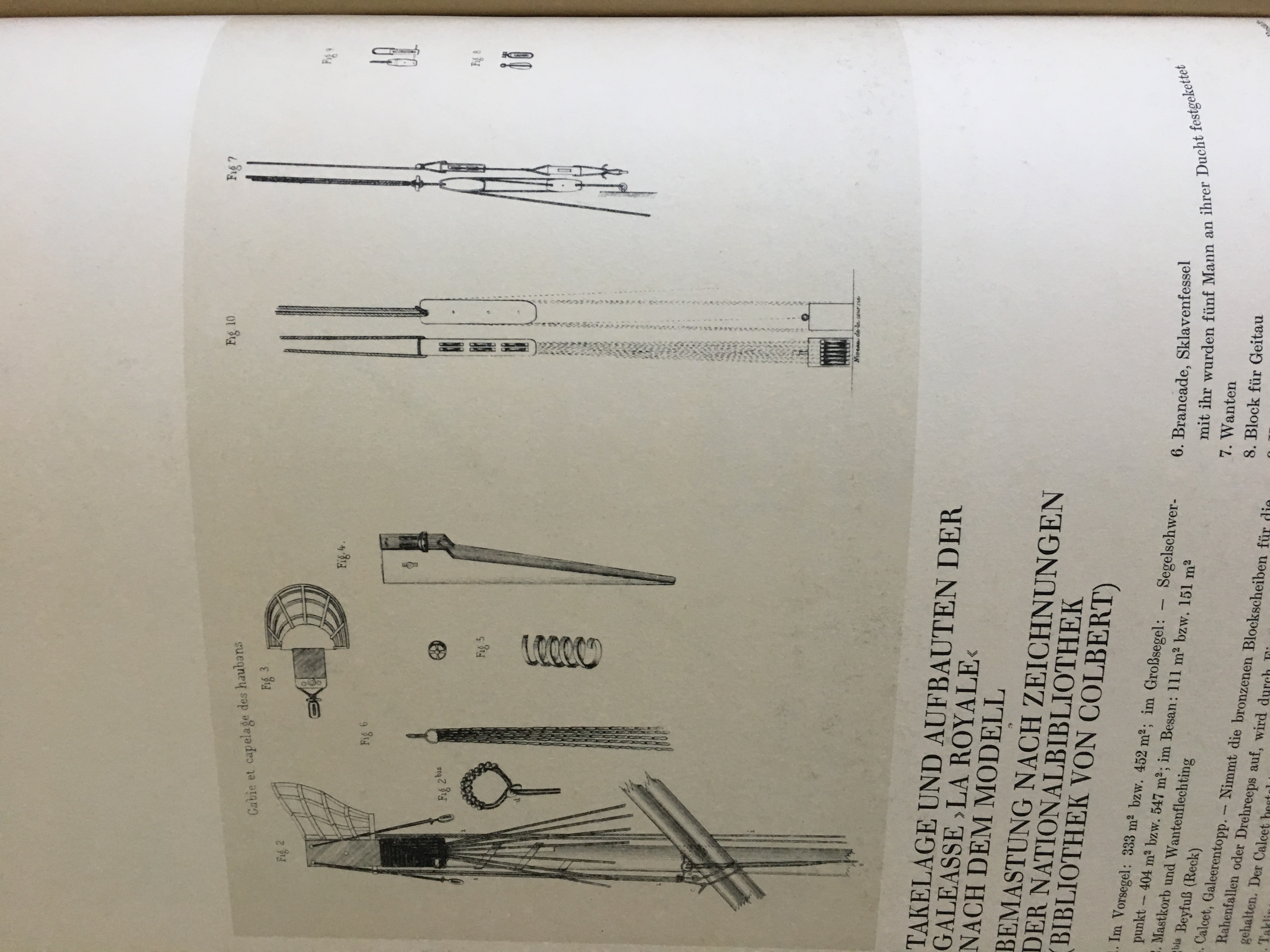

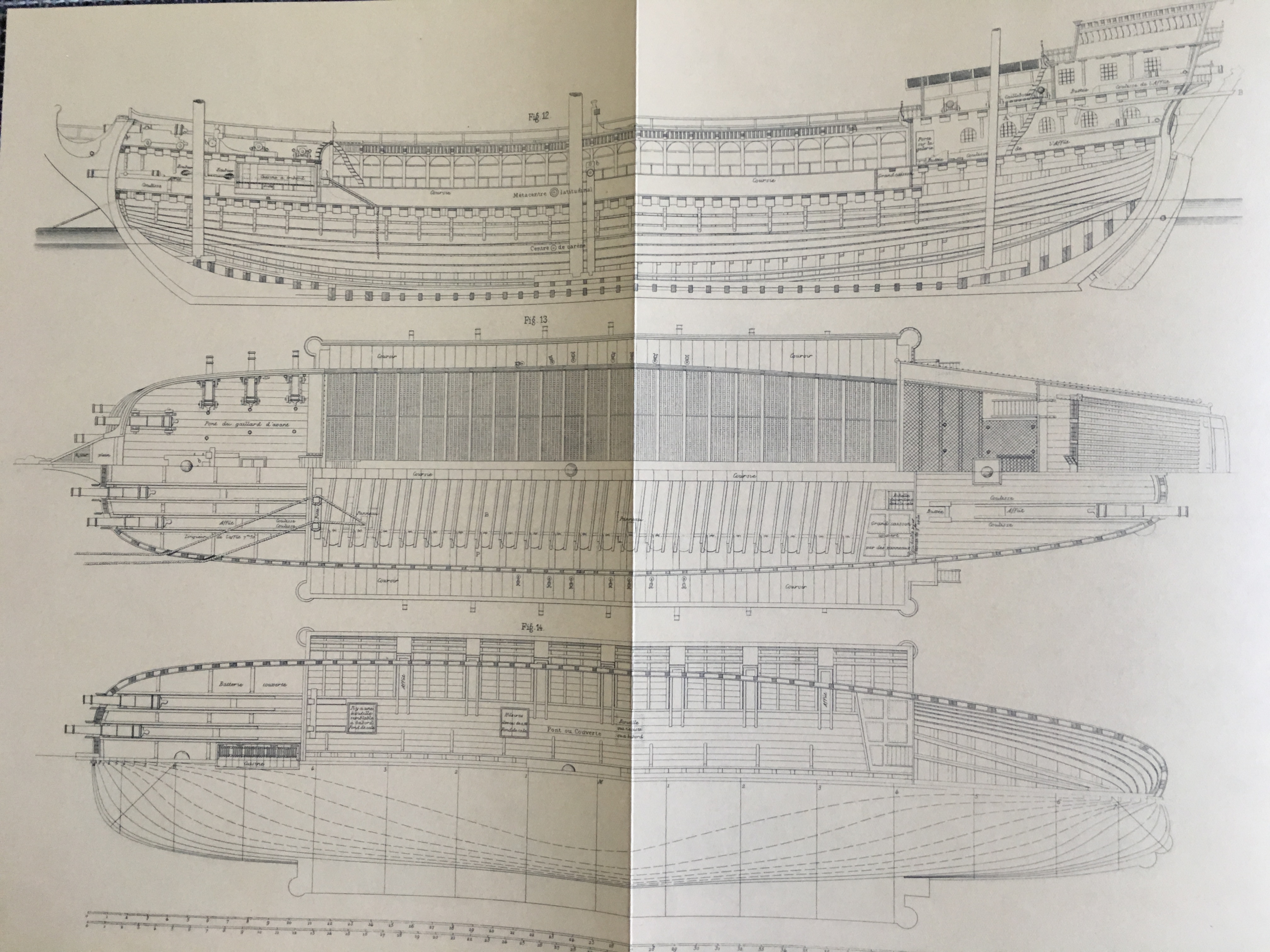

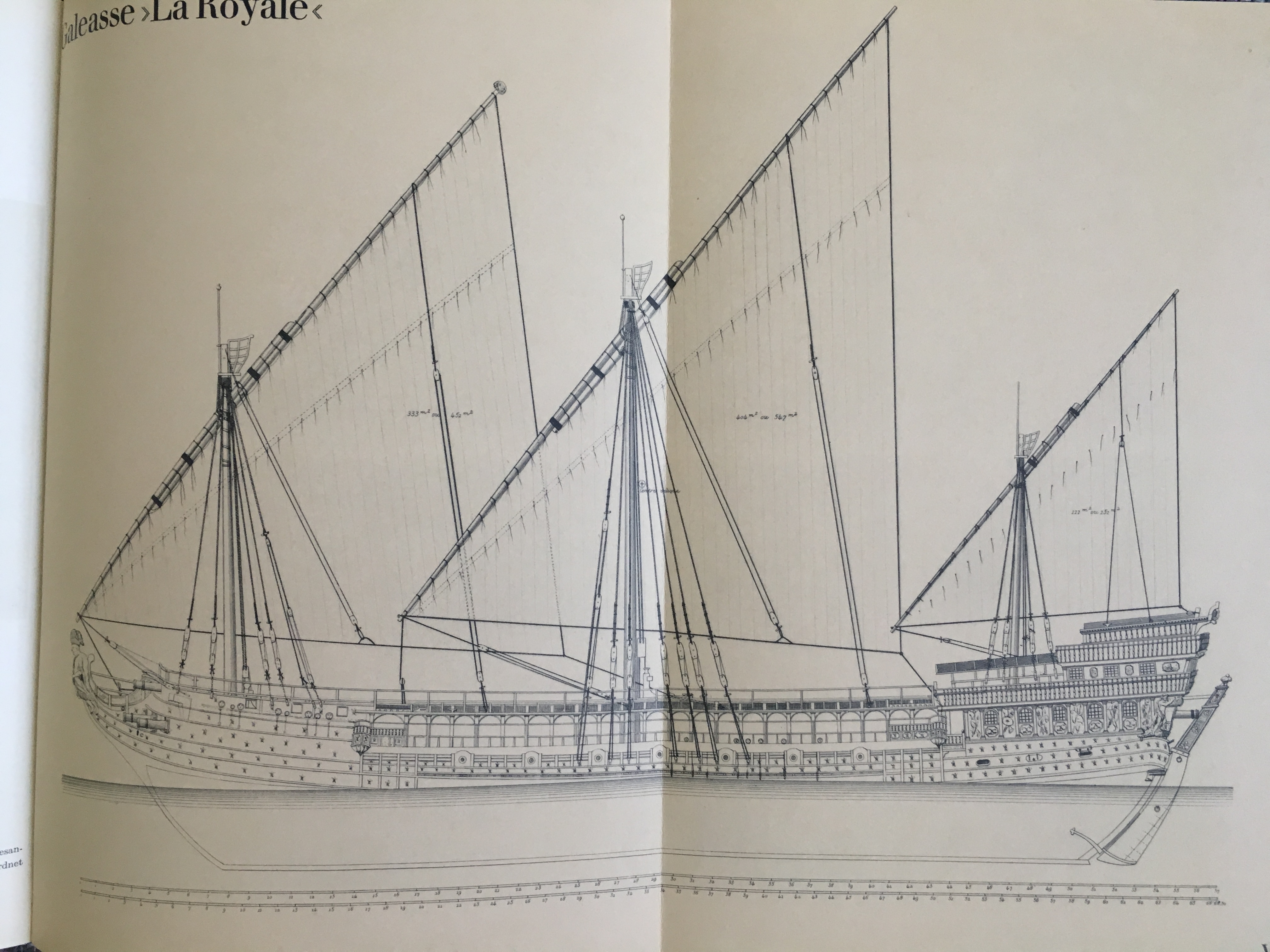

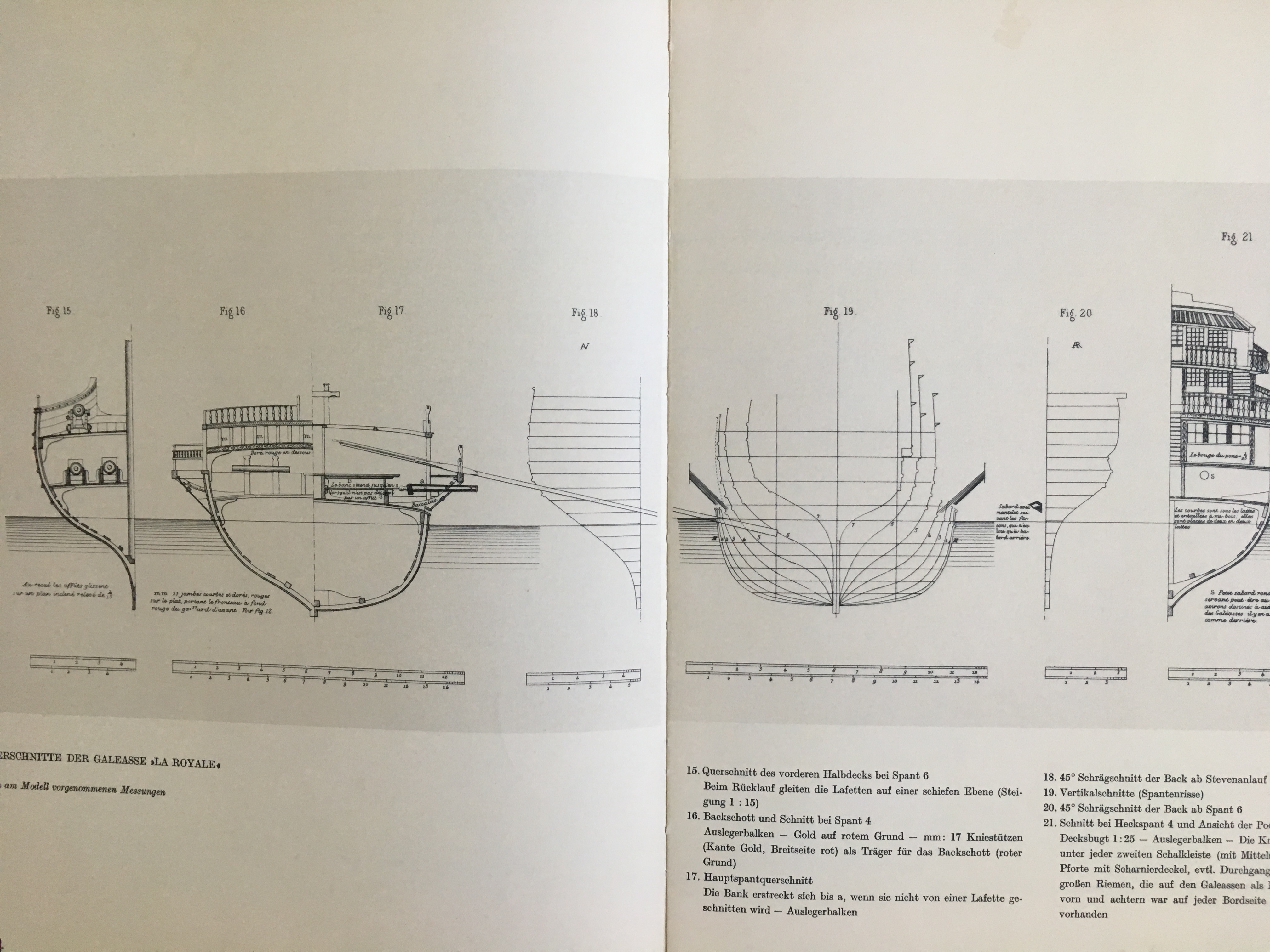

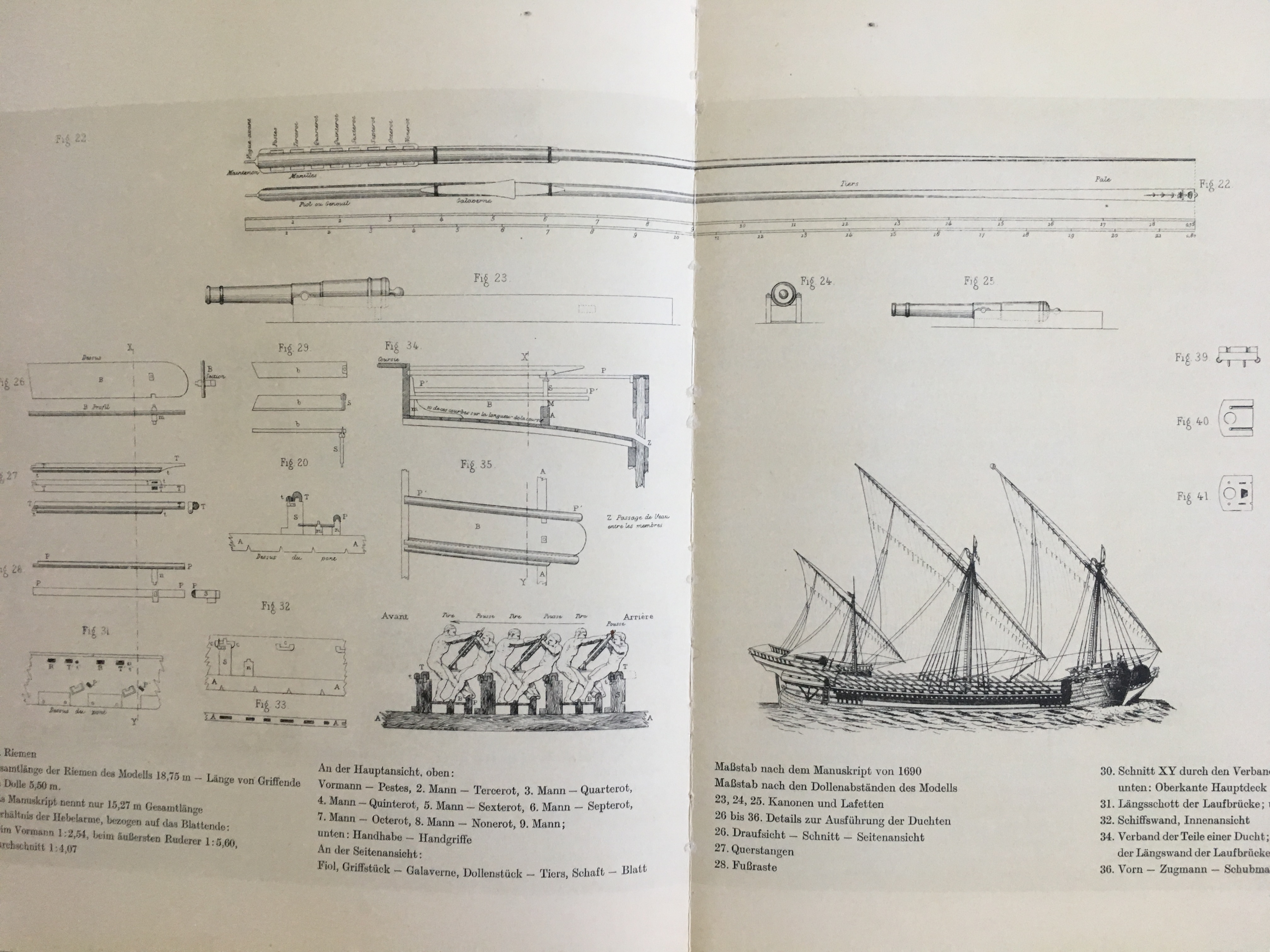

чертежи La Royale есть в книге Die große Zeit der Galeeren und Galeassen | Edmond Paris
Вложения
Аватара пользователя
eugen.t

Сообщения: 1317
Зарегистрирован: Вс сен 02, 2007 20:12
Откуда: Baden-Württemberg
Благодарил (а): 27 раз.
Поблагодарили: 122 раз.

Re: Чертежи галеаса...

Сообщение Kogan » Вс сен 01, 2019 13:00

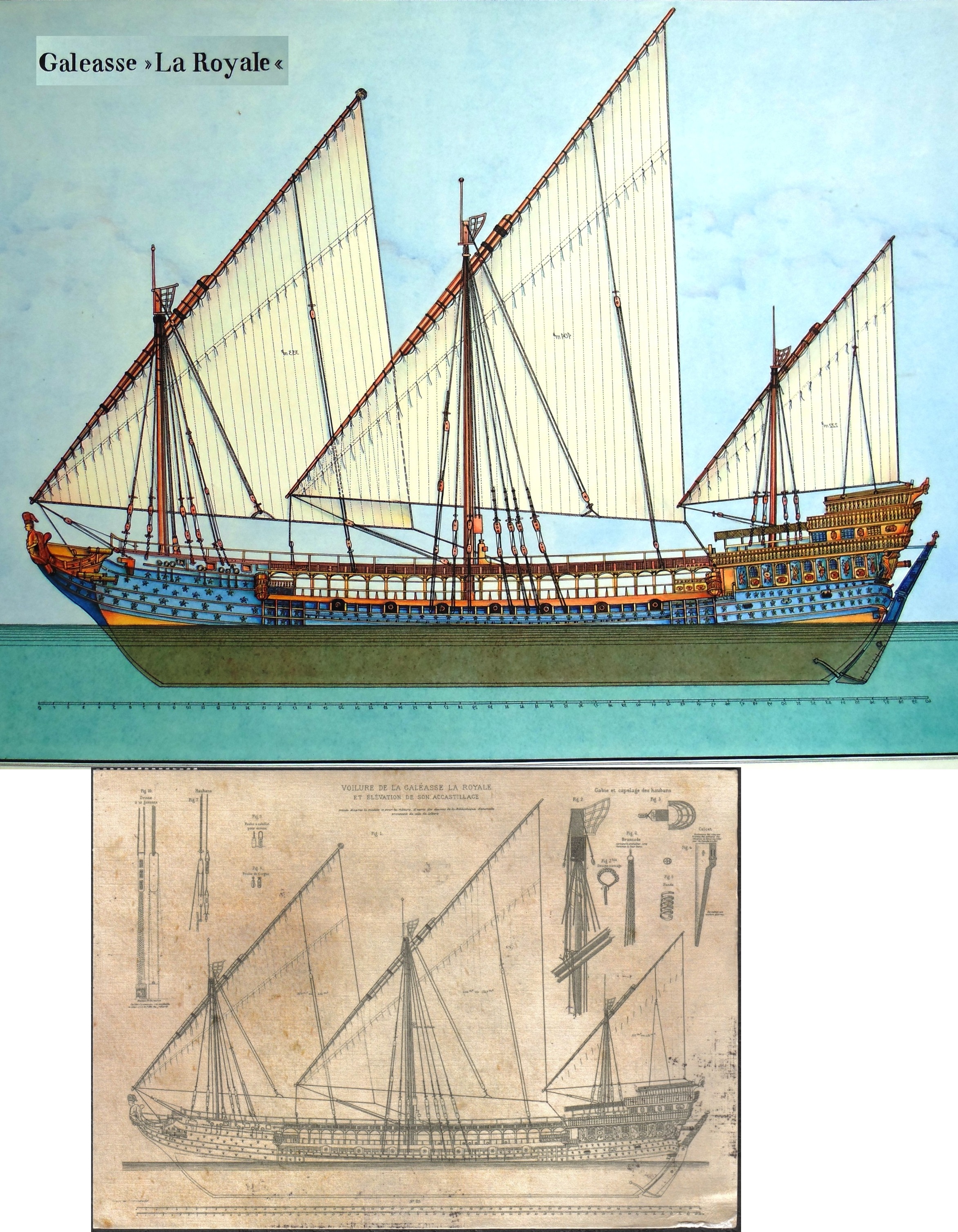

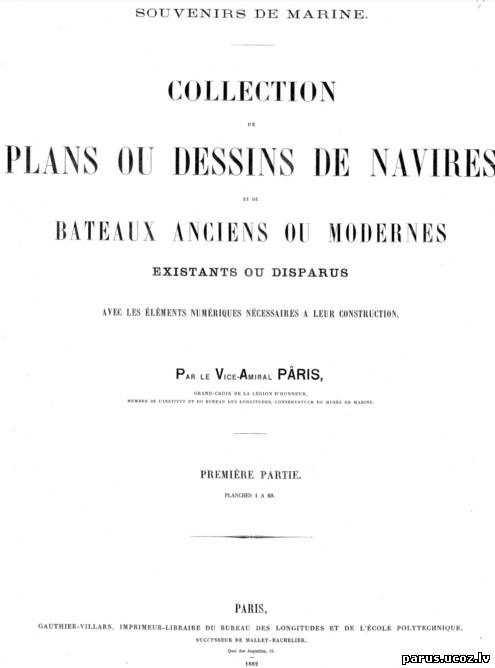

Да да! Они почти полностью идентичны чертежам из "Souvenirs de Marine: Collection de Plans ou Dessins de Navires et de Bateaux Anciens ou Modernes".
Вложения
С уважением, Михаил
Готова: португальская каравелла XV век - http://parus.ucoz.lv/forum/11-286-1
Готова: фламандская каракка XV век - http://parus.ucoz.lv/forum/11-473-1
На стапеле: Mary Rose - viewtopic.php?f=45&t=71379

Все в мире относительно...
Аватара пользователя
Kogan

Сообщения: 3960
Зарегистрирован: Вс сен 25, 2011 12:22
Откуда: Казань
Благодарил (а): 112 раз.
Поблагодарили: 233 раз.

Re: Чертежи галеаса...

Сообщение Ted » Вс сен 01, 2019 13:16

У Франции никогда не было галеасов, пределом были 2-мачтовые 5-пушечные галеры, хотя более крупные флагманские Reale иногда неофициально именовались галеасами.
Демерлиак составил списки всех парусных судов Франции с 1608 г., в т.ч. всех торговых компаний и всех частных приватиров; ничего похожего на галеасы там нет.
Но La Royale очень похож на венецианский La Gabriella (1650), который в 1654 г. был флагманом Фр. Морозини в Критских войнах (1644-69); ведущий итальянский моделист Гвидо Эрколе восстановил его облик. Желающим могу скинуть на е-мйл фото модели, есть и чертежи. Здесь выкладывать картинки у меня не получается.
Ted

Сообщения: 133
Зарегистрирован: Сб окт 26, 2013 22:02
Благодарил (а): 0 раз.
Поблагодарили: 25 раз.

Re: Чертежи галеаса...

Сообщение Richie » Вс сен 01, 2019 13:52

Ted писал(а): Желающим могу скинуть на е-мйл фото модели, есть и чертежи. Здесь выкладывать картинки у меня не получается.
Если чертежи и фоты La Gabriellы (1650) то пожалуйста мне :) если это то что в "Сувенире дэ марины" то только фото модели. Спасибо)
Аватара пользователя
Richie

Сообщения: 589
Зарегистрирован: Пн сен 24, 2007 22:46
Откуда: Крансодар
Благодарил (а): 18 раз.
Поблагодарили: 40 раз.

Re: Чертежи галеаса...

Сообщение Ted » Вс сен 01, 2019 16:57

Какой е-мейл?
Ted

Сообщения: 133
Зарегистрирован: Сб окт 26, 2013 22:02
Благодарил (а): 0 раз.
Поблагодарили: 25 раз.

Re: Чертежи галеаса...

Сообщение Kogan » Вс сен 01, 2019 17:06

И мне если можно пожалуйста! micha_koch@mail.ru
С уважением, Михаил
Готова: португальская каравелла XV век - http://parus.ucoz.lv/forum/11-286-1
Готова: фламандская каракка XV век - http://parus.ucoz.lv/forum/11-473-1
На стапеле: Mary Rose - viewtopic.php?f=45&t=71379

Все в мире относительно...
Аватара пользователя
Kogan

Сообщения: 3960
Зарегистрирован: Вс сен 25, 2011 12:22
Откуда: Казань
Благодарил (а): 112 раз.
Поблагодарили: 233 раз.

Re: Чертежи галеаса...

Сообщение Бирюков Славик » Вс сен 01, 2019 19:29

Ted писал(а):Здесь выкладывать картинки у меня не получается.
Кому скинут на мыло, выложите пожалуйста тут. Для всех желающих.
"-Ой, чёт ничё умное в башку не лезет..."
Аватара пользователя
Бирюков Славик

Сообщения: 905
Зарегистрирован: Ср сен 02, 2009 21:39
Откуда: Харьков
Благодарил (а): 52 раз.
Поблагодарили: 18 раз.

Re: Чертежи галеаса...

Сообщение Richie » Вс сен 01, 2019 20:41

Ted писал(а):Какой е-мейл?

incidentband2@gmail.com
Аватара пользователя
Richie

Сообщения: 589
Зарегистрирован: Пн сен 24, 2007 22:46
Откуда: Крансодар
Благодарил (а): 18 раз.
Поблагодарили: 40 раз.
