МЕРИ - РОУЗ

[Kogan]

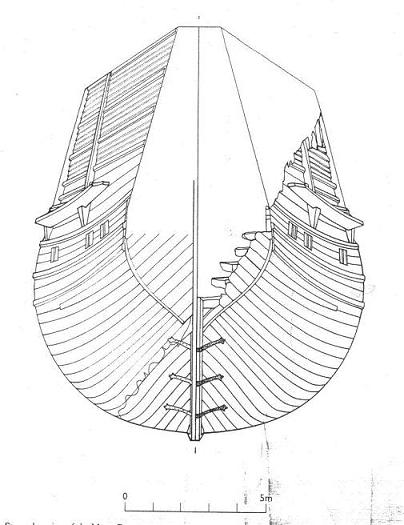

Да конструкция фальшборта шканцев действительно интересна!

[Kogan]

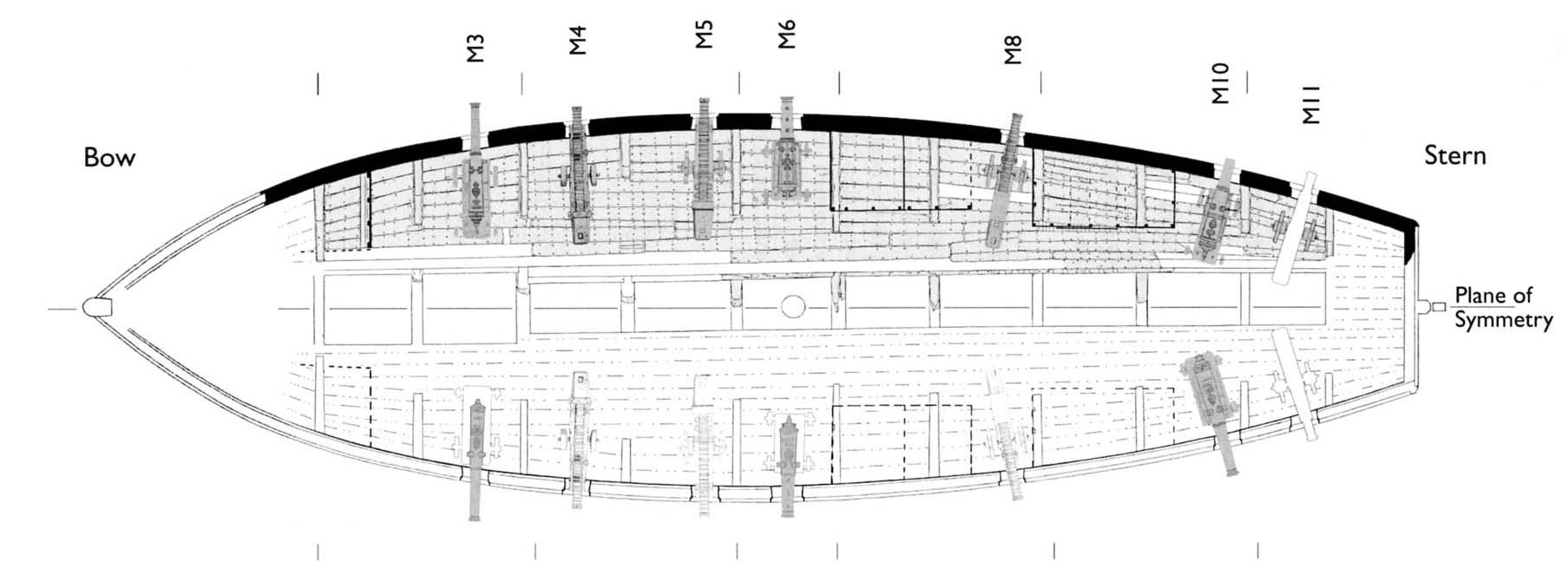

Планы

[Бирюков Славик]

Я так понимаю он представлял из себя либо набор съёмных щитов, либо фальшборта с амбразурами, закрываемыми щитами.

[Kogan]

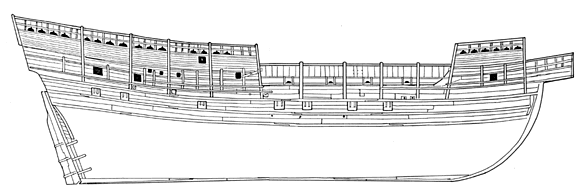

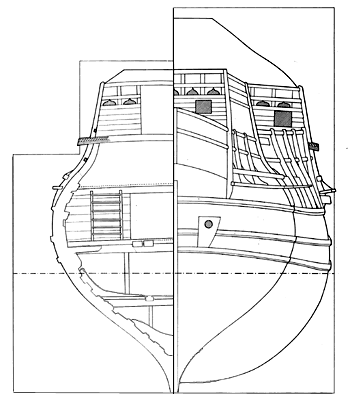

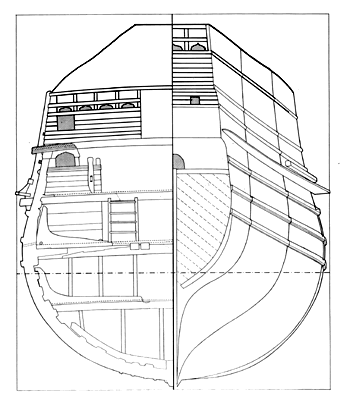

Дальше

[Kogan]

Я так понимаю что фальшборт с амбразурами. Причем доски обшивки стоят вертикально!
Но лучше уточнить у В.В. - у него книга есть!

[Бирюков Славик]

Это не доски, а съёмные щиты. Вопрос в том все они снимались, или "через один".


[Kogan]

А почему уверенность что именно щиты? По рисунку можно понять что амбразуры закрываемые щитами.

[Kogan]

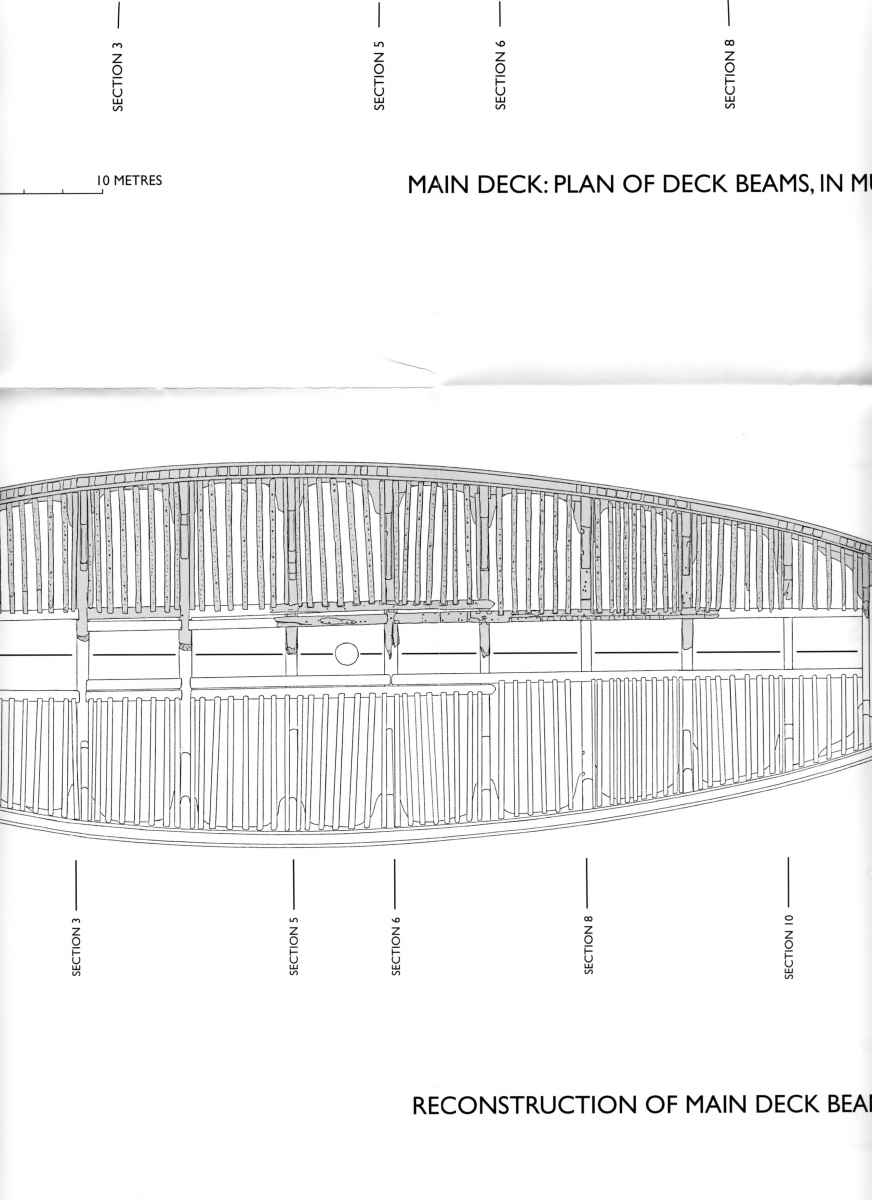

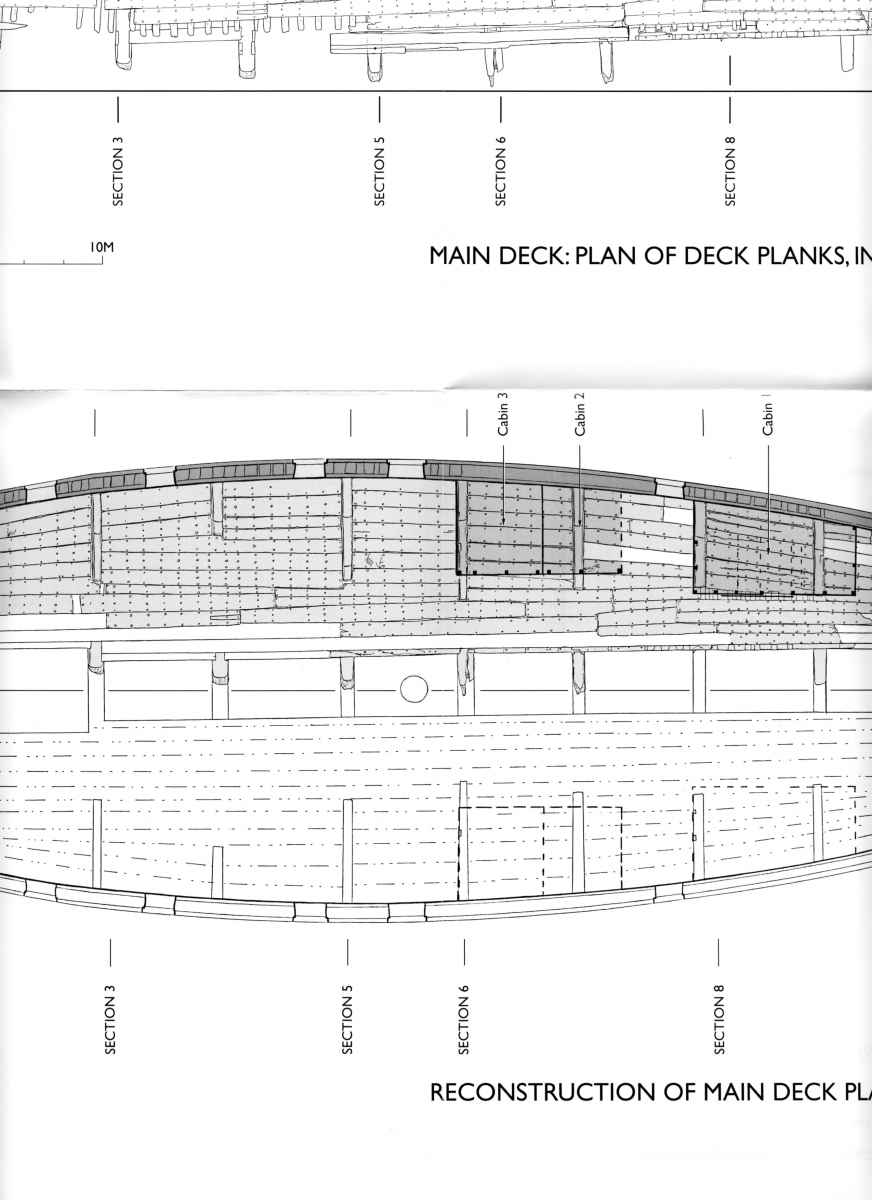

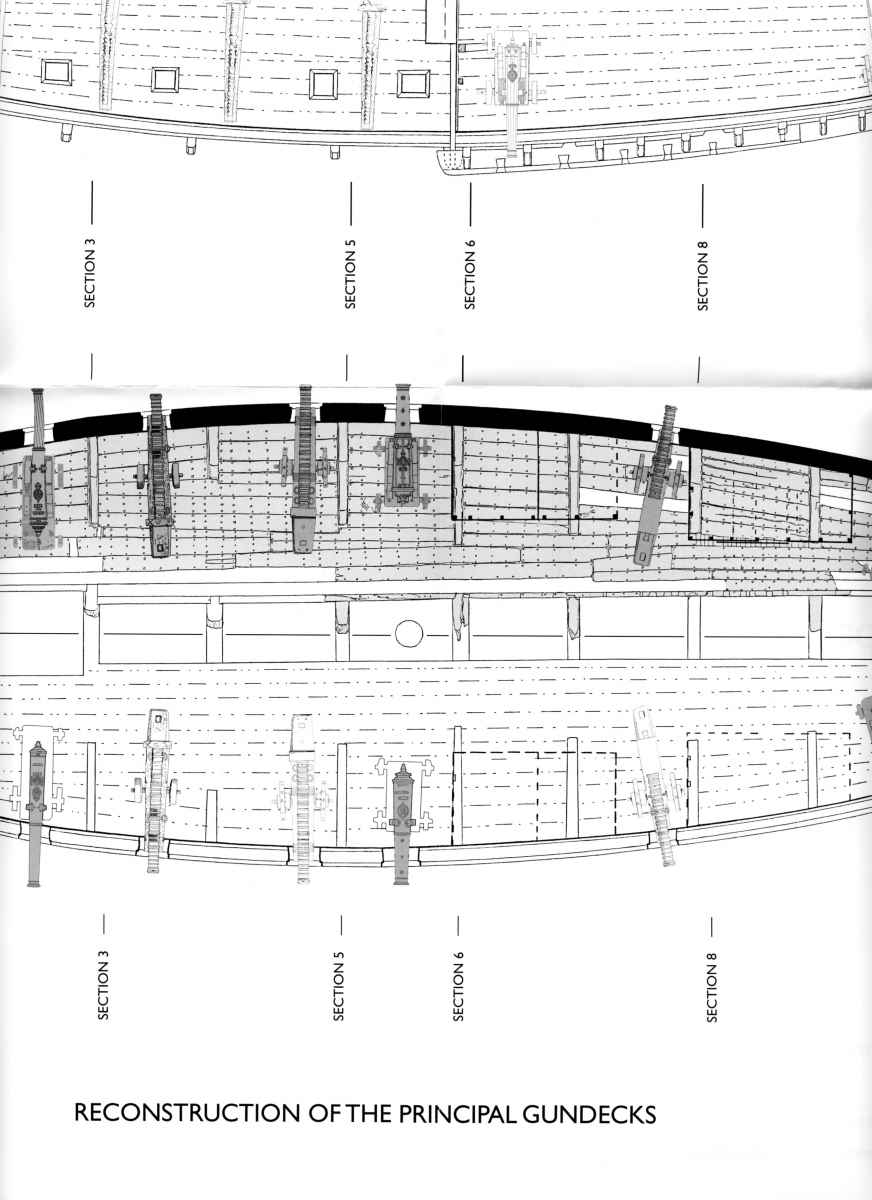

Палубы

[Kogan]

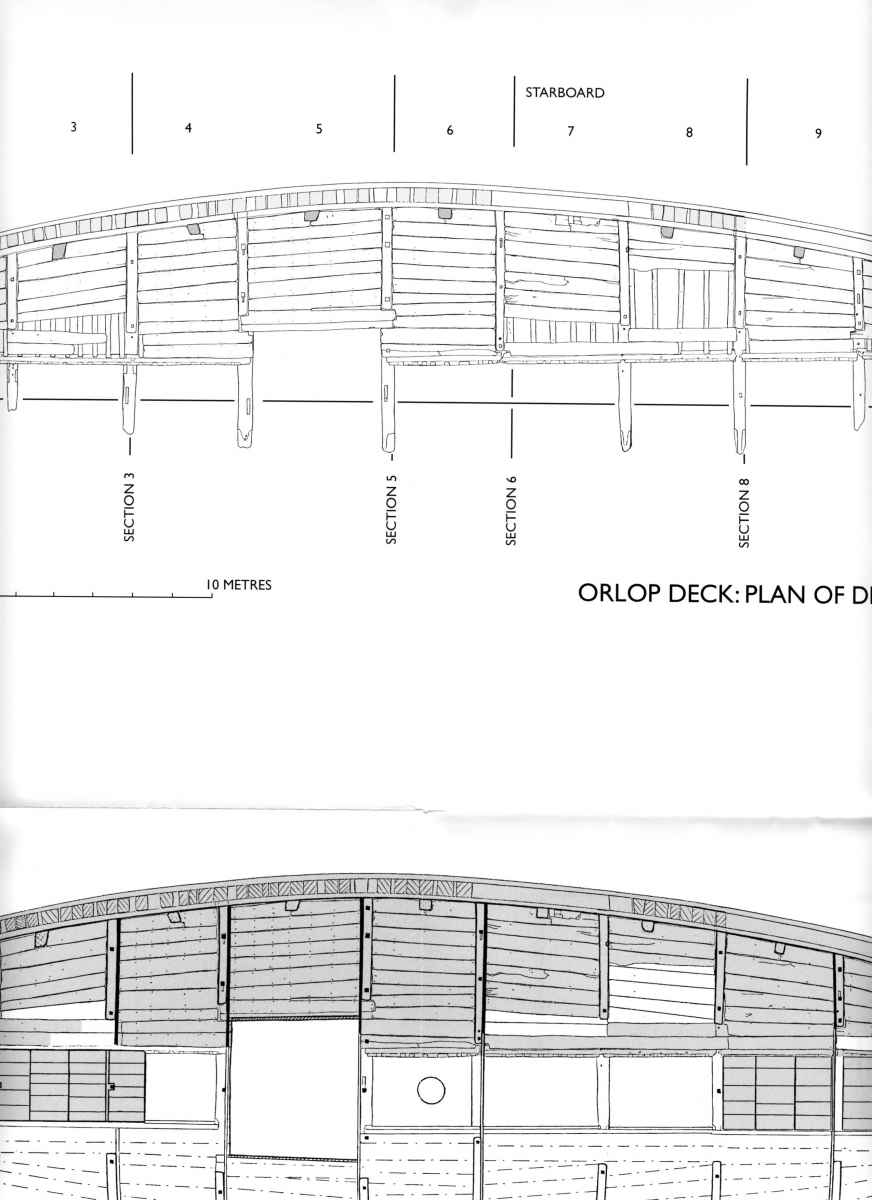

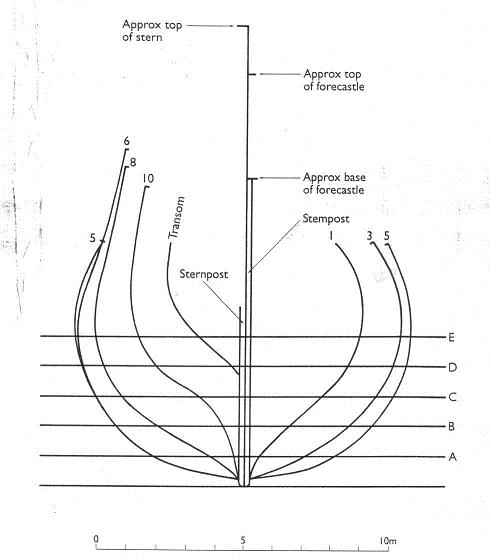

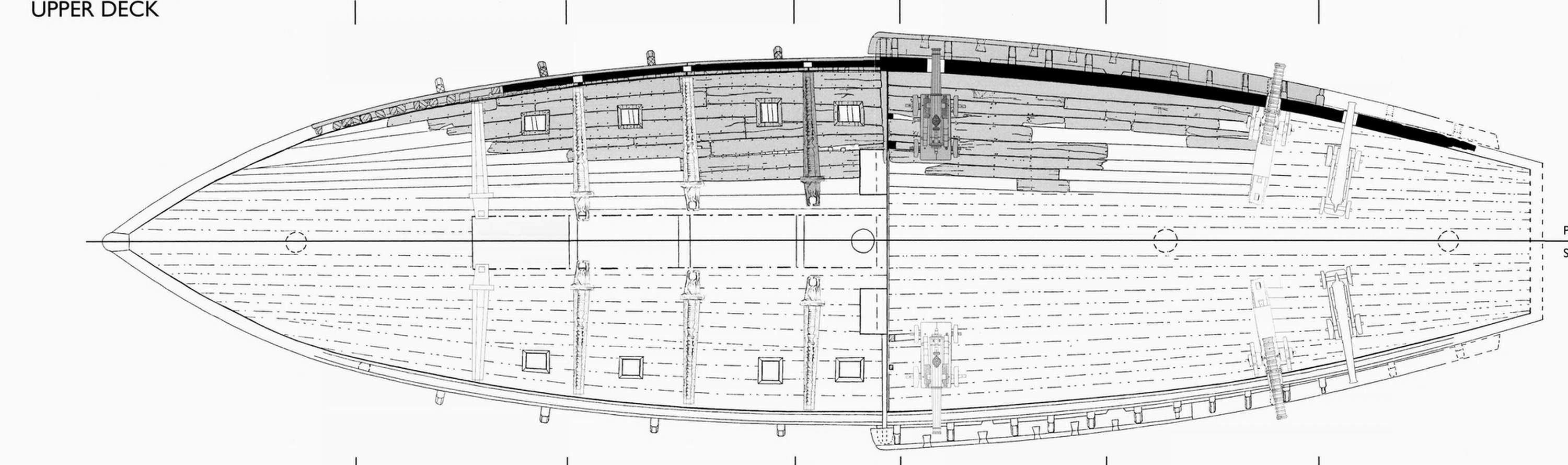

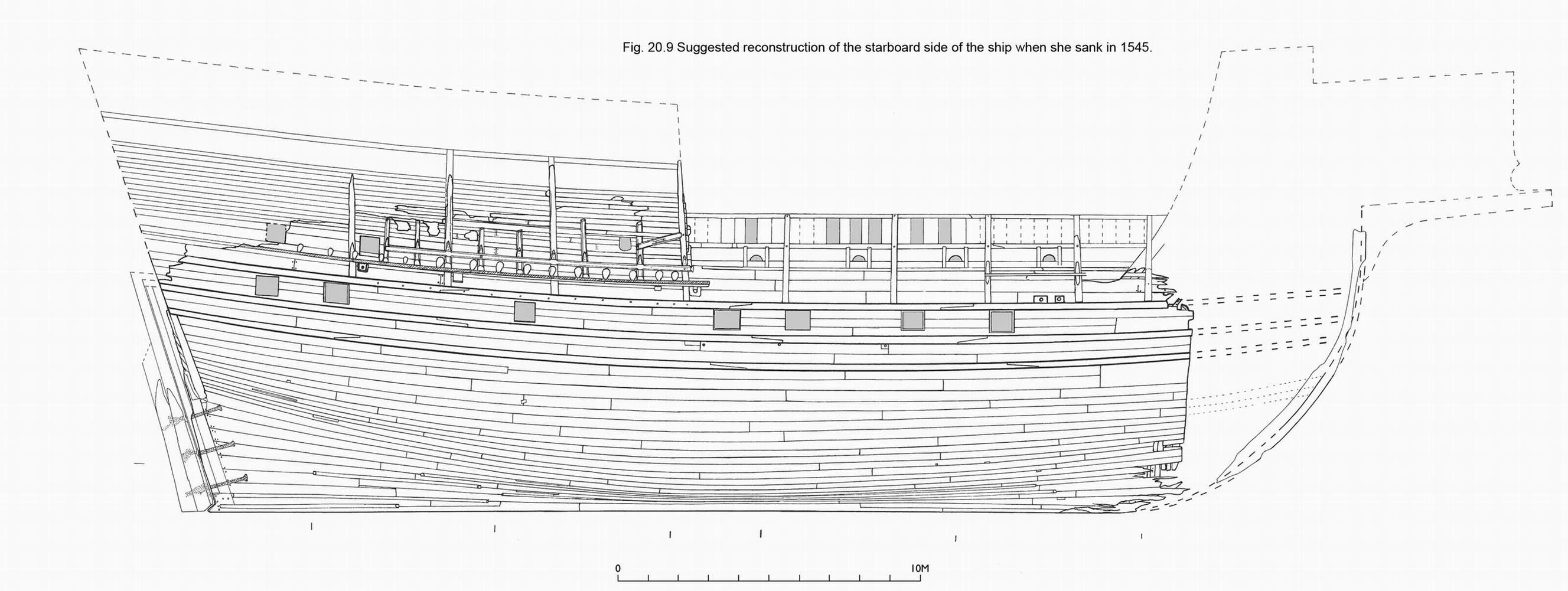

Дальше

[Kogan]

И вообще, достаточно в гугле набрать mary rose ship и там столько всякого разного!!!

[eugen.t]

Если у кого есть лучше ...ТАЩИТЕ !
Плохое сотрем и сделаем хорошую подборку по кораблю!

зачем искать нужно обратиться к компетентным людям - это из выставленой мной тут книги Unter Segeln!!!
естественно имеется чертежик в большом 1200 dpi и 7566 х 9501 размере, отдам... если кто нибудь перечертит и
подправит его все предложения в личку так же есть ещё вкусные темы

[Kogan]

А можно пожалуйста поподробнее где это выставлено? И что за чертежик? Такой как процитирован (с парусами в смысле)?
Я просто сильно загорелся построить это чудо. Правда это еще не скоро, надо опыта набраться сначала. Но материалы уже начал собирать.
Кстати, может кто из опытных в курсе - есть в электронном виде КИТовые чертежи? Я видел в сети отчеты по сборке модели.

[Игорь Куцолаба]

...Кстати, может кто из опытных в курсе - есть в электронном виде КИТовые чертежи? Я видел в сети отчеты по сборке модели.

Может и есть...Держал в руках КИТ,(кажется английский, коробка была красная ), разворачивал чертежи - не впечатлили. Очень примитивные, многие детали (юферсы, блоки, якоря) совсем не такие как в книге. Пушки, само-собой, все одинаковые. В общем, не понравился

[Влад Вит]

ОЧЕНЬ!!!
Любопытный момент. ......Скорее перемудрили.....в дальнейшем ни разу не встречал.
Бархоуты срезаны ступенькой.
На выступающей верхней "площадке" бархоута,
вода скапливается и НЕ попадает в щель с вышележащей доской обшивки.!!!

[kirill4.66]

Приветствую!
Ребята которые строили МР очень подивились бы наверное таким мудренным чертежам...а может наоборот, покривились бы ...интересно..., как-то поднималась тема насчет ""накладных" или "нет" бархоутов"- вот, "живой" пример
С Уважением.
