Как делать юферсы для бутылочных моделей.
Юферсы размером менее 3мм и блоки менее 2мм для моделей малых масштабов (бутылочных моделей) в магазине не продаются. Поэтому приходится заниматься их изготовлением самостоятельно.
Тем не менее, это важная часть, придающая модели особенную зрелищность. Имеется несколько технологий их изготовления начиная от самых простых - нанесение капелек клея до самых сложных – имитирующих юферсы практически точно. Хотелось бы тут увидеть различные варианты их изготовления с тем, чтобы желающие смогли выбрать для себя наиболее подходящий. Прошу уважаемых коллег-собутыльников поделится технологией (секретами) их изготовления.
Начну с самого простого.
Юферсы и блоки для мелких моделей.
Для мелких моделей в масштабе 1:500 и менее иногда юферсы и блоки имитируют нанесением в нужное место капельки густого клея ПВА, смешанного с каким либо пигментом.. Например, с акварелью, гуашью или акриловой краской. Наносить капельки клея можно, тонкой кисточкой или заостренной зубочисткой. Перед нанесением клея на нити модели нужно сперва произвести пробное нанесение на образец. Дело в том, что после высыхания капелька клея может изменить цвет (потемнеть) и задуманный колер не получится. Если капелька клея после высыхания недостаточного размера можно добавить клея еще раз.
Достоинства этого метода – исключительная простота. К недостаткам можно отнести слабое подобие оригиналу. Некоторые моделисты считают, что для масштабов 1:500 и менее вообще не стоит имитировать на модели юферсы и блоки.
Тем не менее, это важная часть, придающая модели особенную зрелищность. Имеется несколько технологий их изготовления начиная от самых простых - нанесение капелек клея до самых сложных – имитирующих юферсы практически точно. Хотелось бы тут увидеть различные варианты их изготовления с тем, чтобы желающие смогли выбрать для себя наиболее подходящий. Прошу уважаемых коллег-собутыльников поделится технологией (секретами) их изготовления.
Начну с самого простого.
Юферсы и блоки для мелких моделей.
Для мелких моделей в масштабе 1:500 и менее иногда юферсы и блоки имитируют нанесением в нужное место капельки густого клея ПВА, смешанного с каким либо пигментом.. Например, с акварелью, гуашью или акриловой краской. Наносить капельки клея можно, тонкой кисточкой или заостренной зубочисткой. Перед нанесением клея на нити модели нужно сперва произвести пробное нанесение на образец. Дело в том, что после высыхания капелька клея может изменить цвет (потемнеть) и задуманный колер не получится. Если капелька клея после высыхания недостаточного размера можно добавить клея еще раз.
Достоинства этого метода – исключительная простота. К недостаткам можно отнести слабое подобие оригиналу. Некоторые моделисты считают, что для масштабов 1:500 и менее вообще не стоит имитировать на модели юферсы и блоки.
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!
-
- Сообщения: 540
- Зарегистрирован: Ср мар 19, 2008 16:40
- Благодарил (а): 18 раз
- Поблагодарили: 249 раз
Re: Как делать юферсы для бутылочных моделей.

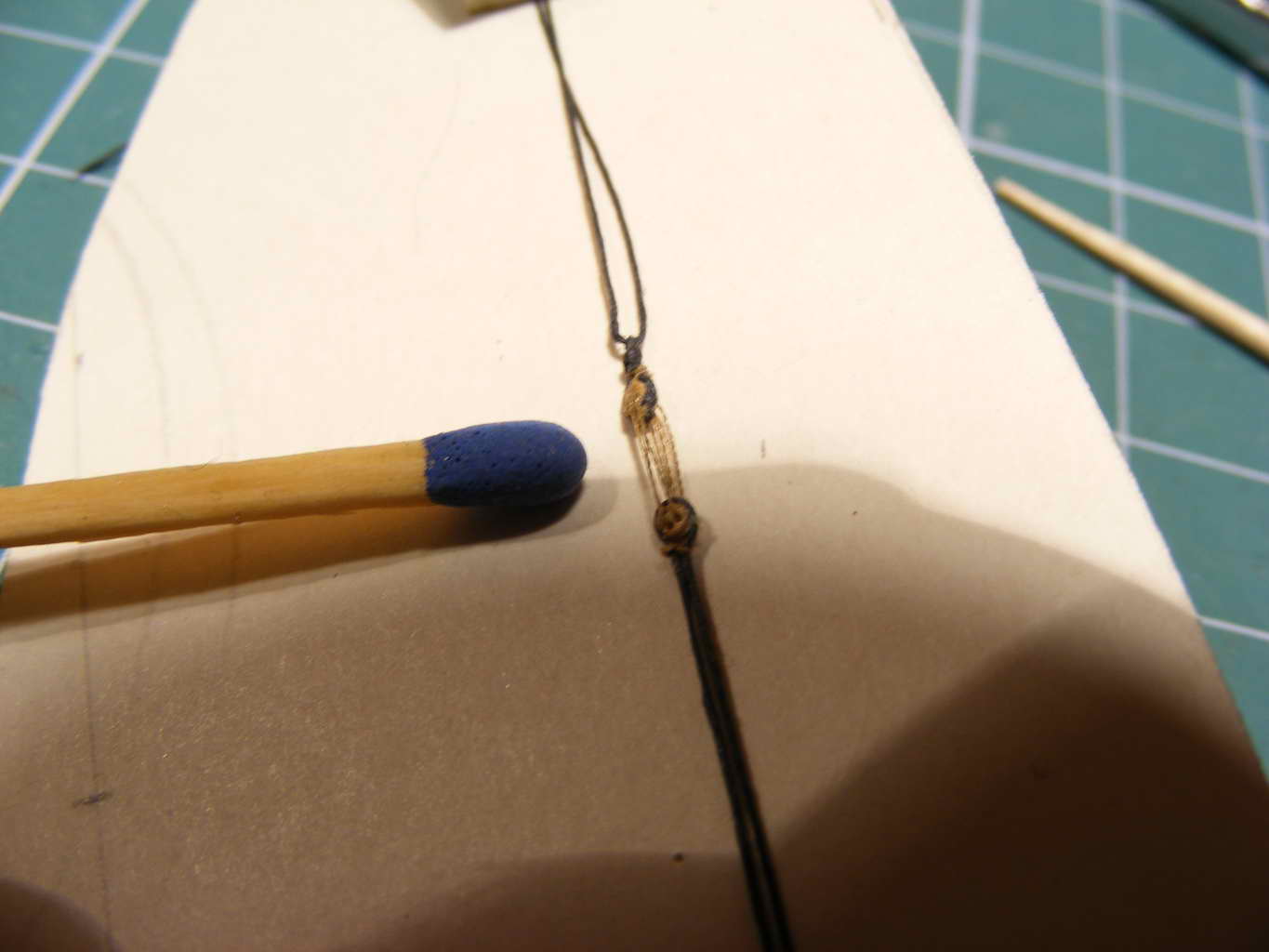

Ну раз больше никто делиться не хочет, покажу еще один простой способ имитации юферсов. За качество фотографий и аккуратность исполнения извиняйте, делалось буквально "на коленке", дабы показать только принцип изготовления. Итак:
- п-авел
- родоначальник
- Сообщения: 1892
- Зарегистрирован: Ср мар 05, 2008 2:00
- Откуда: Санкт-Петербург
- Благодарил (а): 447 раз
- Поблагодарили: 236 раз
- Контактная информация:
Re: Как делать юферсы для бутылочных моделей.
Юферсы и блоки от Vadimych 67:
Сороченко Артемий Вадимович,( ник Vadimych 67), призер Кубка университетвв 2012, уже ранее в другой теме ранее поделился своими технологиями по изготовлению «блоков» и «юферсов». Привожу его пост на эту тему полностью:

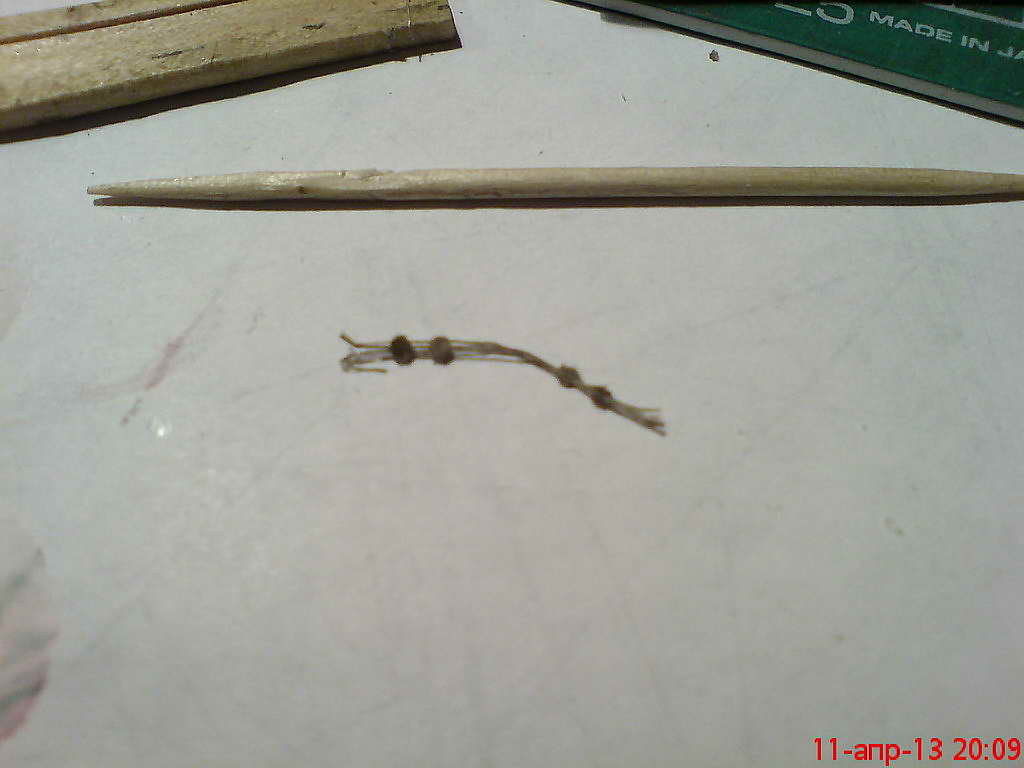

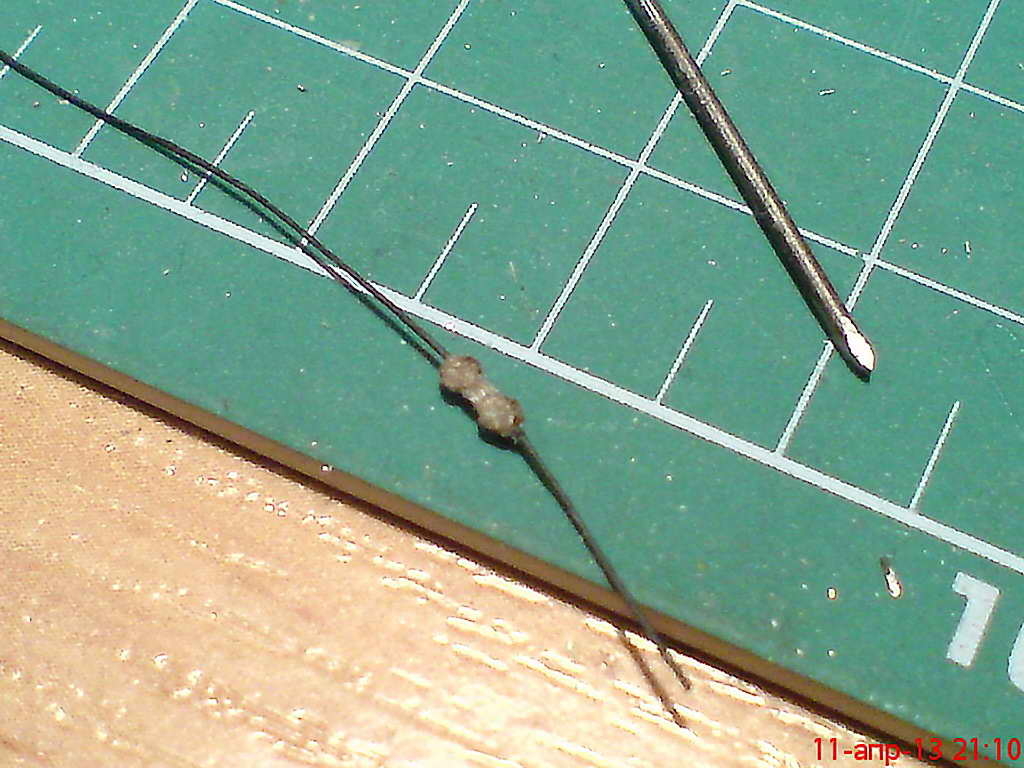

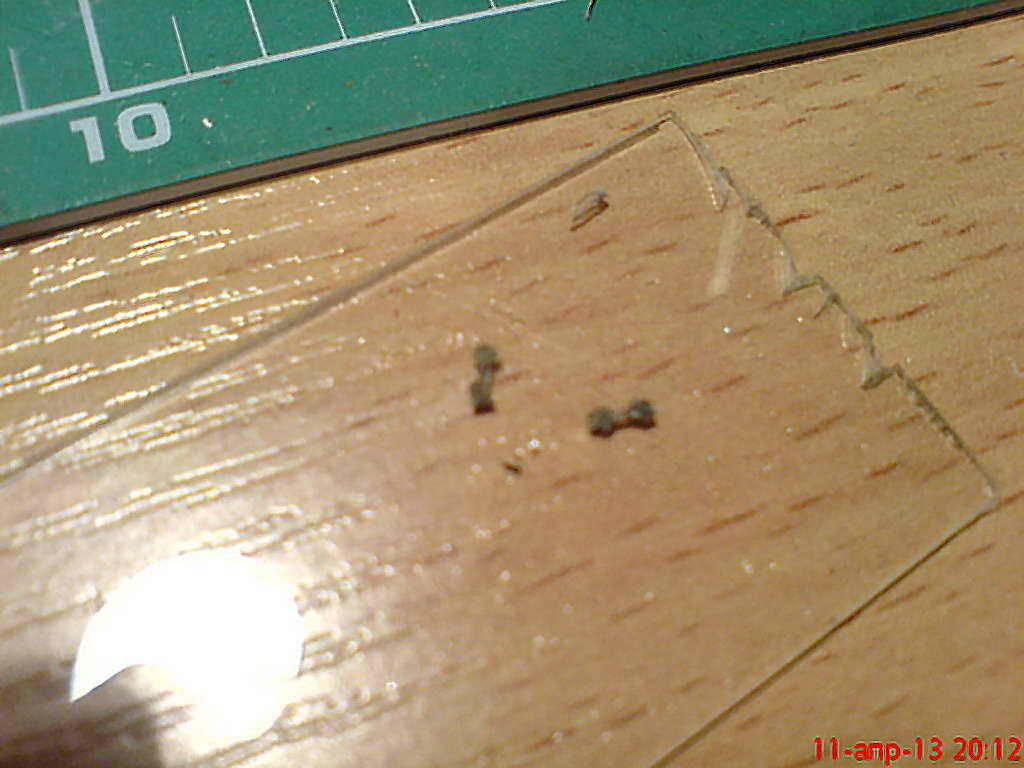

"Блоки"-это нанесённые на нити капельки ПВА. После нанесения даю немного подзастыть и слегка приплющиваю пинцетом и подкрашиваю йодом.Правда, если ПВА жидкий, приходиться наносить его по нескольку раз. Аналогично и мелкие юферсы.Ю ферсы покрупней-наклеиваю на вантину кругляши из тонкого картона,наклеиваю имитацию талрепа с одной стороны, переворачиваю,кусок ванты между верхним и нижним юферсами вырезаю -и снова имитация талрепа. Кругляши тоже обмазюкиваются ПВА , чтоб получить более правдоподобный вид и также йодом их. (описание процесса получилось длиннее самого процесса
)
Сороченко Артемий Вадимович,( ник Vadimych 67), призер Кубка университетвв 2012, уже ранее в другой теме ранее поделился своими технологиями по изготовлению «блоков» и «юферсов». Привожу его пост на эту тему полностью:
"Блоки"-это нанесённые на нити капельки ПВА. После нанесения даю немного подзастыть и слегка приплющиваю пинцетом и подкрашиваю йодом.Правда, если ПВА жидкий, приходиться наносить его по нескольку раз. Аналогично и мелкие юферсы.Ю ферсы покрупней-наклеиваю на вантину кругляши из тонкого картона,наклеиваю имитацию талрепа с одной стороны, переворачиваю,кусок ванты между верхним и нижним юферсами вырезаю -и снова имитация талрепа. Кругляши тоже обмазюкиваются ПВА , чтоб получить более правдоподобный вид и также йодом их. (описание процесса получилось длиннее самого процесса

Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!
- п-авел
- родоначальник
- Сообщения: 1892
- Зарегистрирован: Ср мар 05, 2008 2:00
- Откуда: Санкт-Петербург
- Благодарил (а): 447 раз
- Поблагодарили: 236 раз
- Контактная информация:
Re: Как делать юферсы для бутылочных моделей.

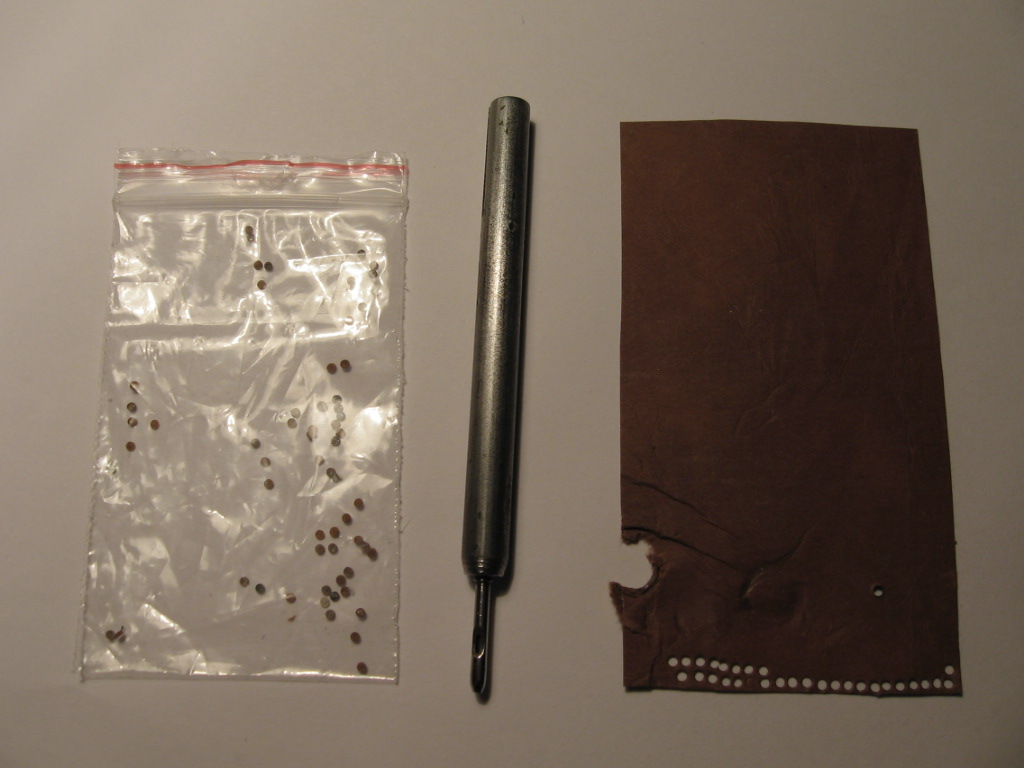

По совету Виктора я изготовил «приспособы» для юферсов диаметром 1мм. Пробойник выточен из прутка серебрянки и закален на газовой горелке. В качестве «стропов» применена мононить диаметром 0.12мм. Приклеивание «юферсов» к «стропам» производил секундным клеем (гелем). Принцип изготовления остался то же, но сами «приспособы» несколько отличаются от «приспособ» Виктора. Поэтому позволю себе показать их фото:
- Вложения
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!
-
- Сообщения: 540
- Зарегистрирован: Ср мар 19, 2008 16:40
- Благодарил (а): 18 раз
- Поблагодарили: 249 раз
Re: Как делать юферсы для бутылочных моделей.

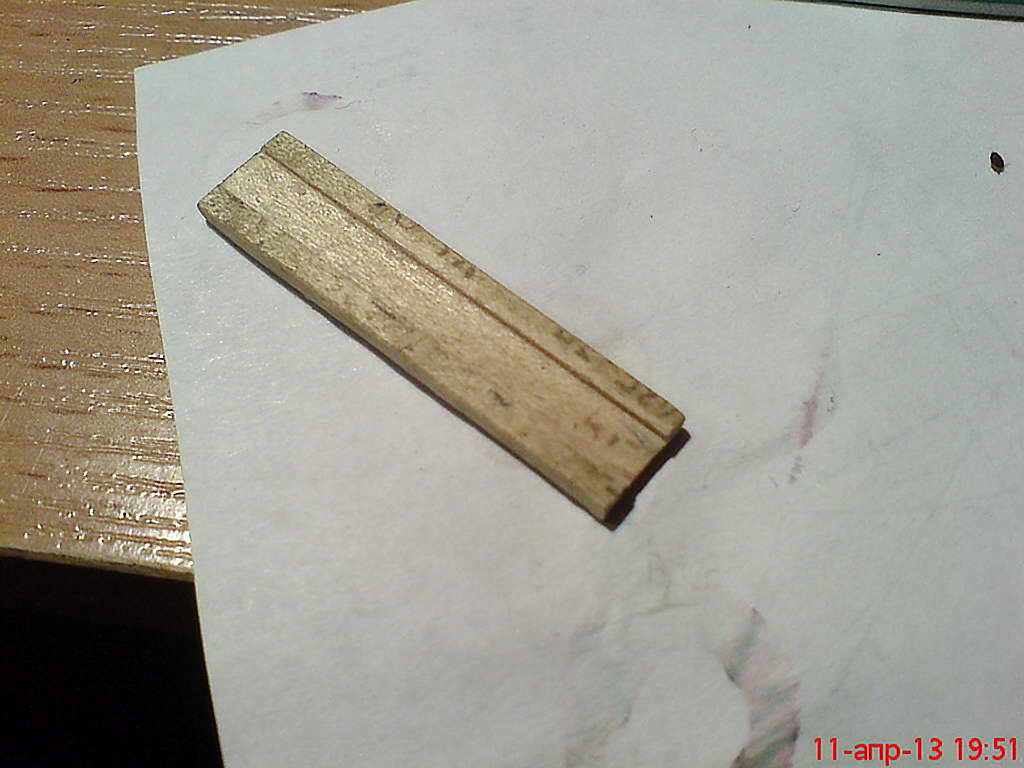

Павел, очень прилично получилось. Ваша приспособа мне даже больше понравилась, сквозной паз обеспечивает дополнительный визуальный контроль.

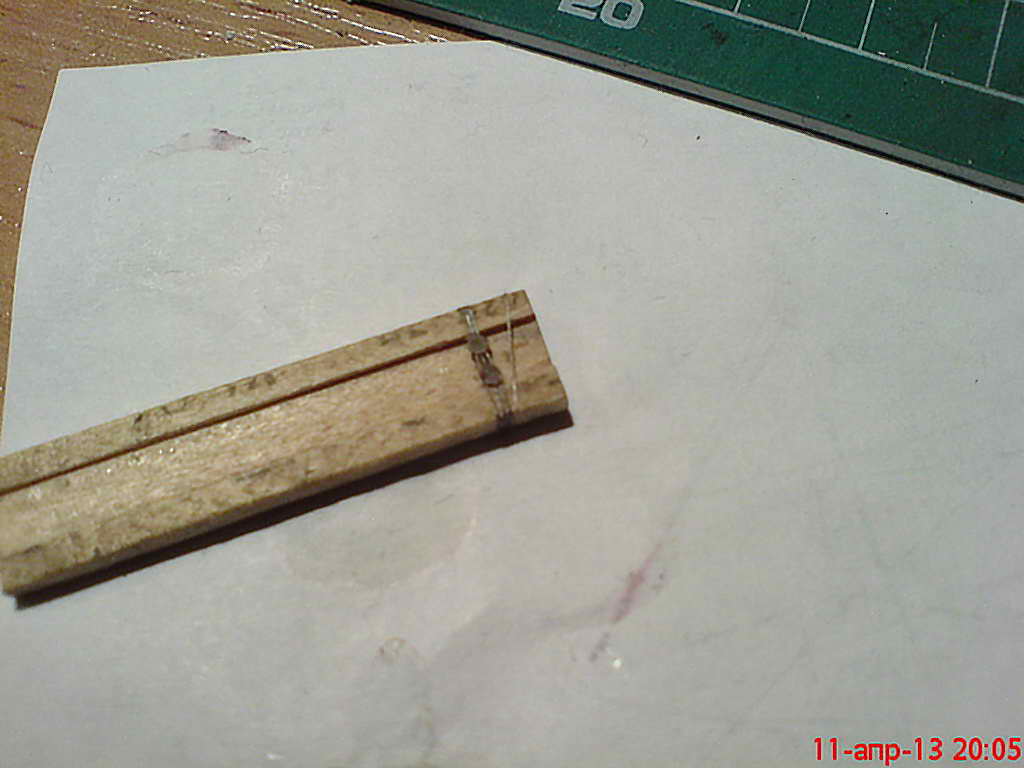

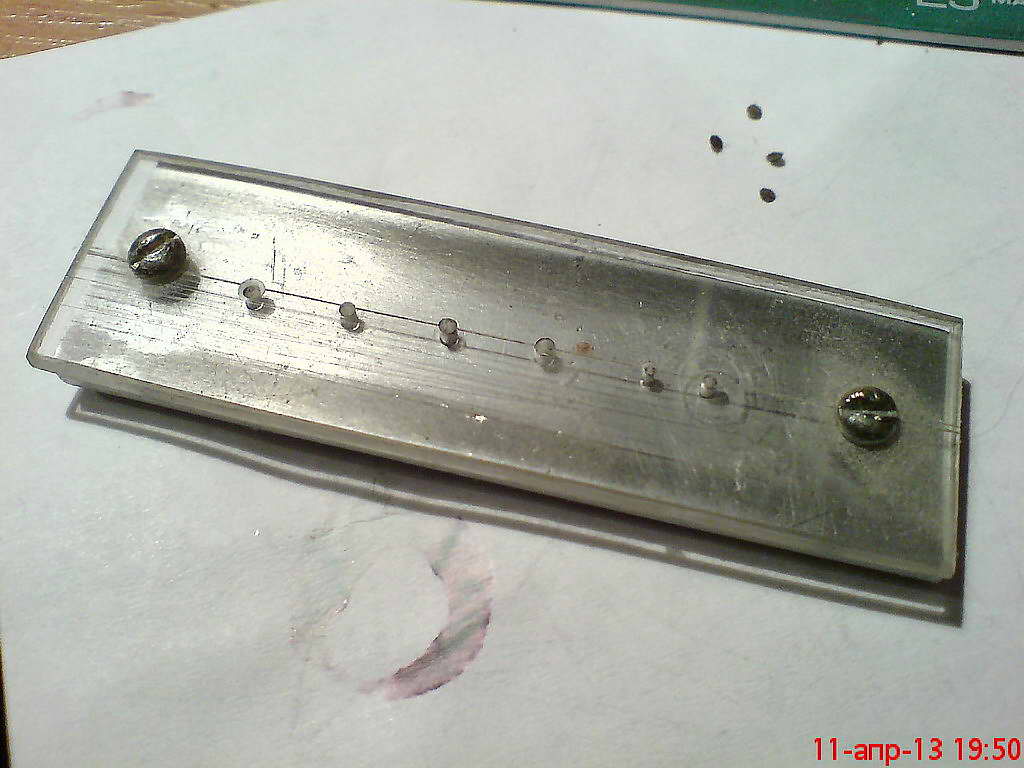

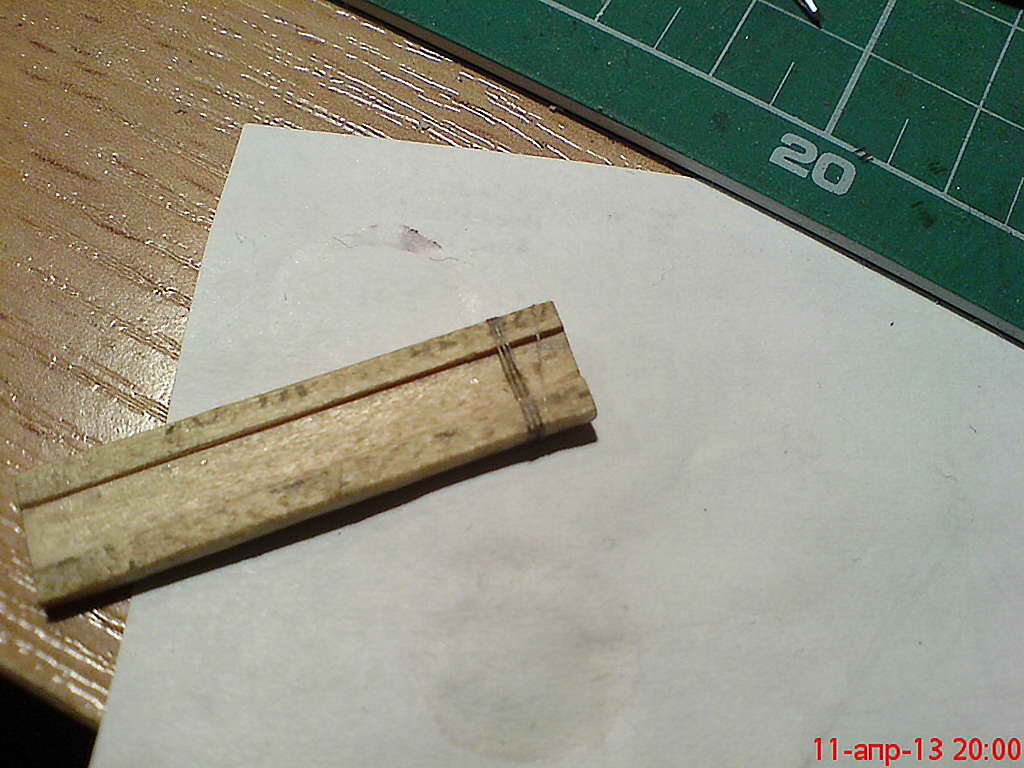

Если простые способы надоели, то можно и так попробовать.
Если простые способы надоели, то можно и так попробовать.
- Александр Михеев
- Сообщения: 1405
- Зарегистрирован: Сб янв 24, 2009 14:35
- Откуда: Череповец
- Благодарил (а): 750 раз
- Поблагодарили: 122 раза
Re: Как делать юферсы для бутылочных моделей.
А так же полный кавалер наград Кубка Арктического морского института им Воронина по судомодельному спорту (Архангельск, 23 марта 2013 года) в классе С5: http://ялик-м.рф/s5/п-авел писал(а):Сороченко Артемий Вадимович,( ник Vadimych 67), призер Кубка университетвв 2012...
- п-авел
- родоначальник
- Сообщения: 1892
- Зарегистрирован: Ср мар 05, 2008 2:00
- Откуда: Санкт-Петербург
- Благодарил (а): 447 раз
- Поблагодарили: 236 раз
- Контактная информация:
Re: Как делать юферсы для бутылочных моделей.
Это новая информация. Спасибо Александр, что поведали нам о еще одном достижении уважаемого Артемия Вадимовича.
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!
- п-авел
- родоначальник
- Сообщения: 1892
- Зарегистрирован: Ср мар 05, 2008 2:00
- Откуда: Санкт-Петербург
- Благодарил (а): 447 раз
- Поблагодарили: 236 раз
- Контактная информация:
Re: Как делать юферсы для бутылочных моделей.

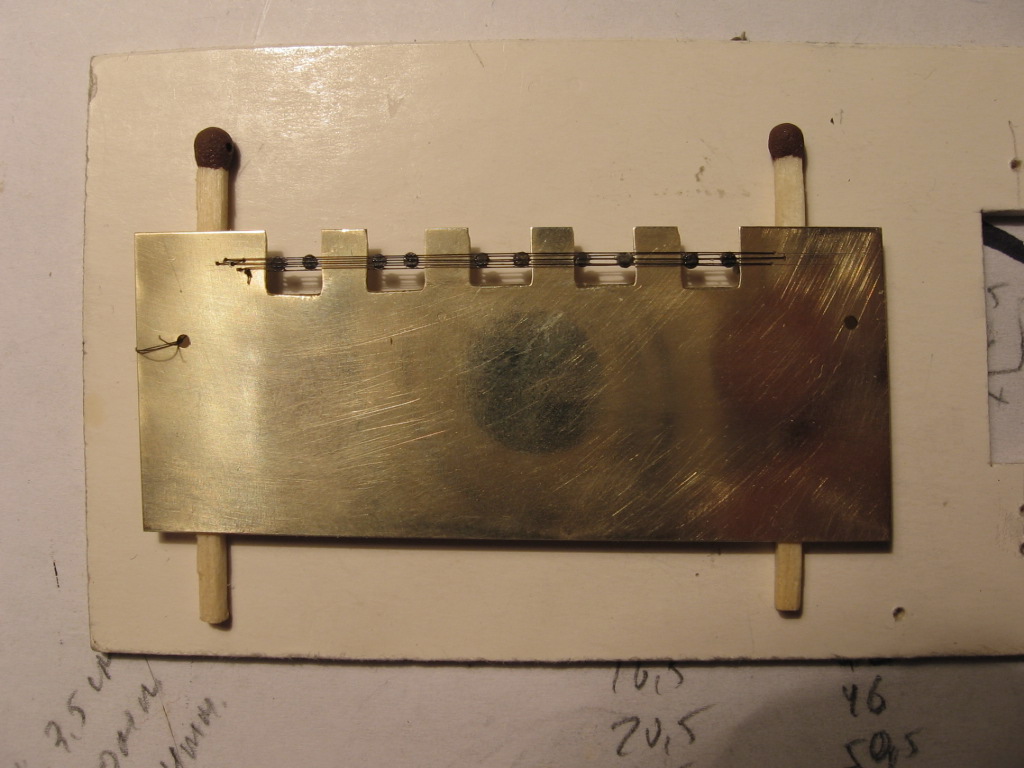

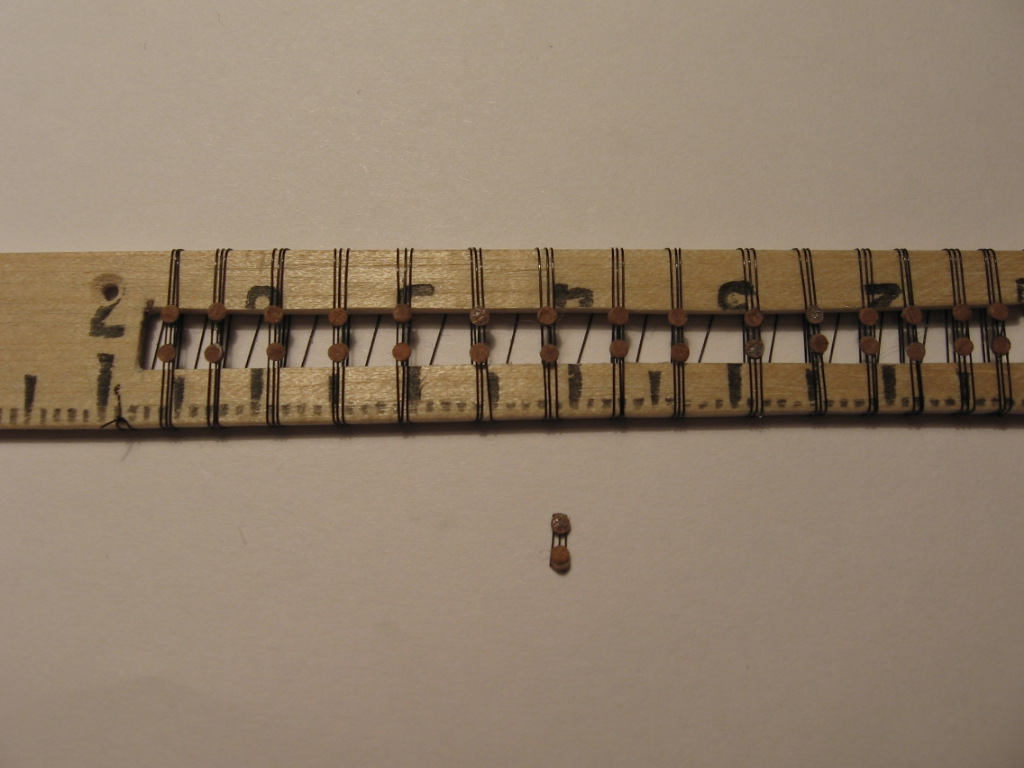

Еще одна "приспособа" для изготовления юферсов в сборе со стропами. «Приспособа» из латуни толщиной 0,5мм. В ней просверлены отверстия 0,2мм в которые вставлена нить, имитирующая будущие стропы. Юферсы вставляются между «стропами" и проклеиваются с двух сторон. В этом случае стропы имитируются полностью (с обеих сторон юферсов). Юферсы диаметром 1мм.
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!
- п-авел
- родоначальник
- Сообщения: 1892
- Зарегистрирован: Ср мар 05, 2008 2:00
- Откуда: Санкт-Петербург
- Благодарил (а): 447 раз
- Поблагодарили: 236 раз
- Контактная информация:
Re: Как делать юферсы для бутылочных моделей.

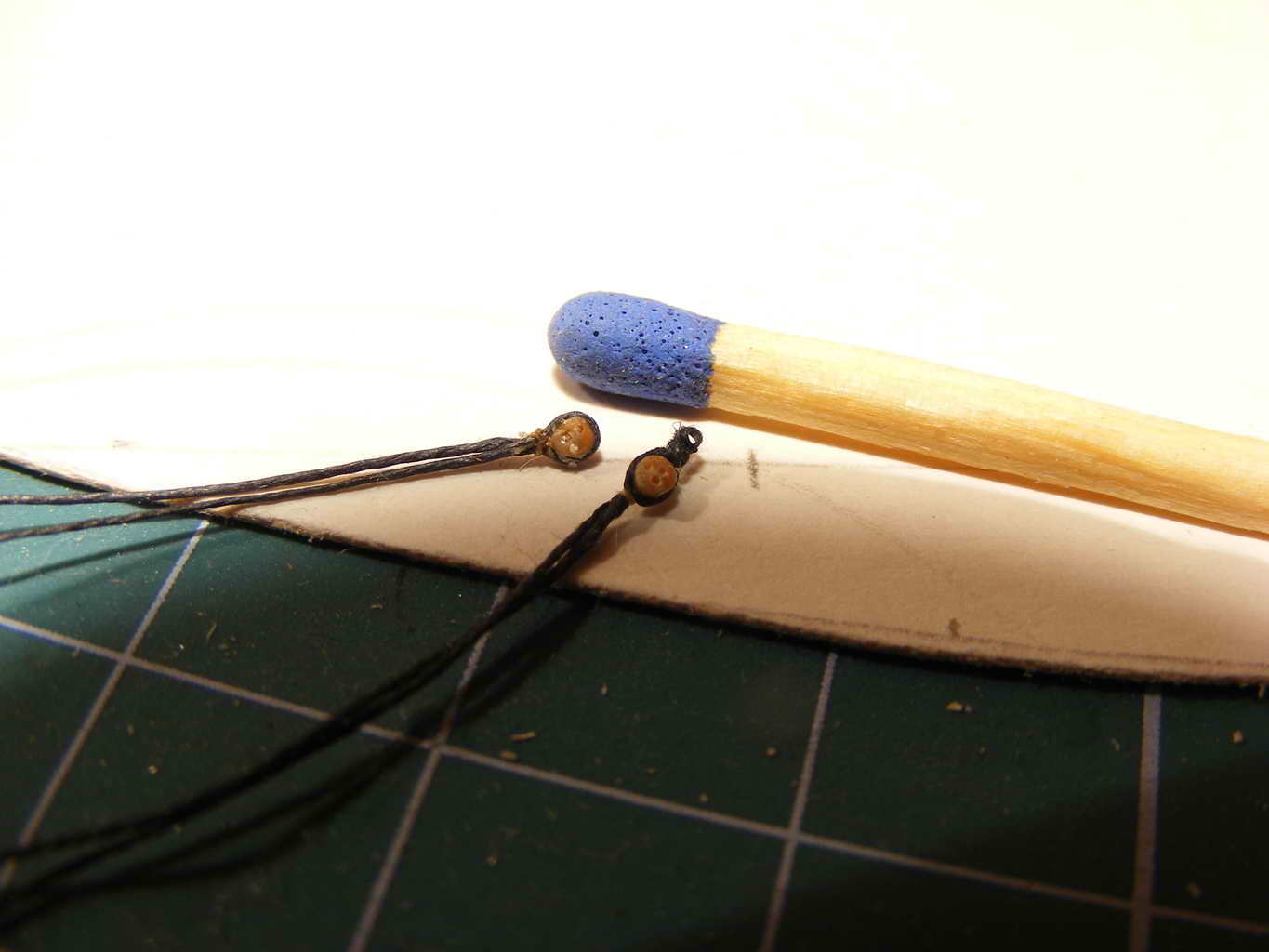

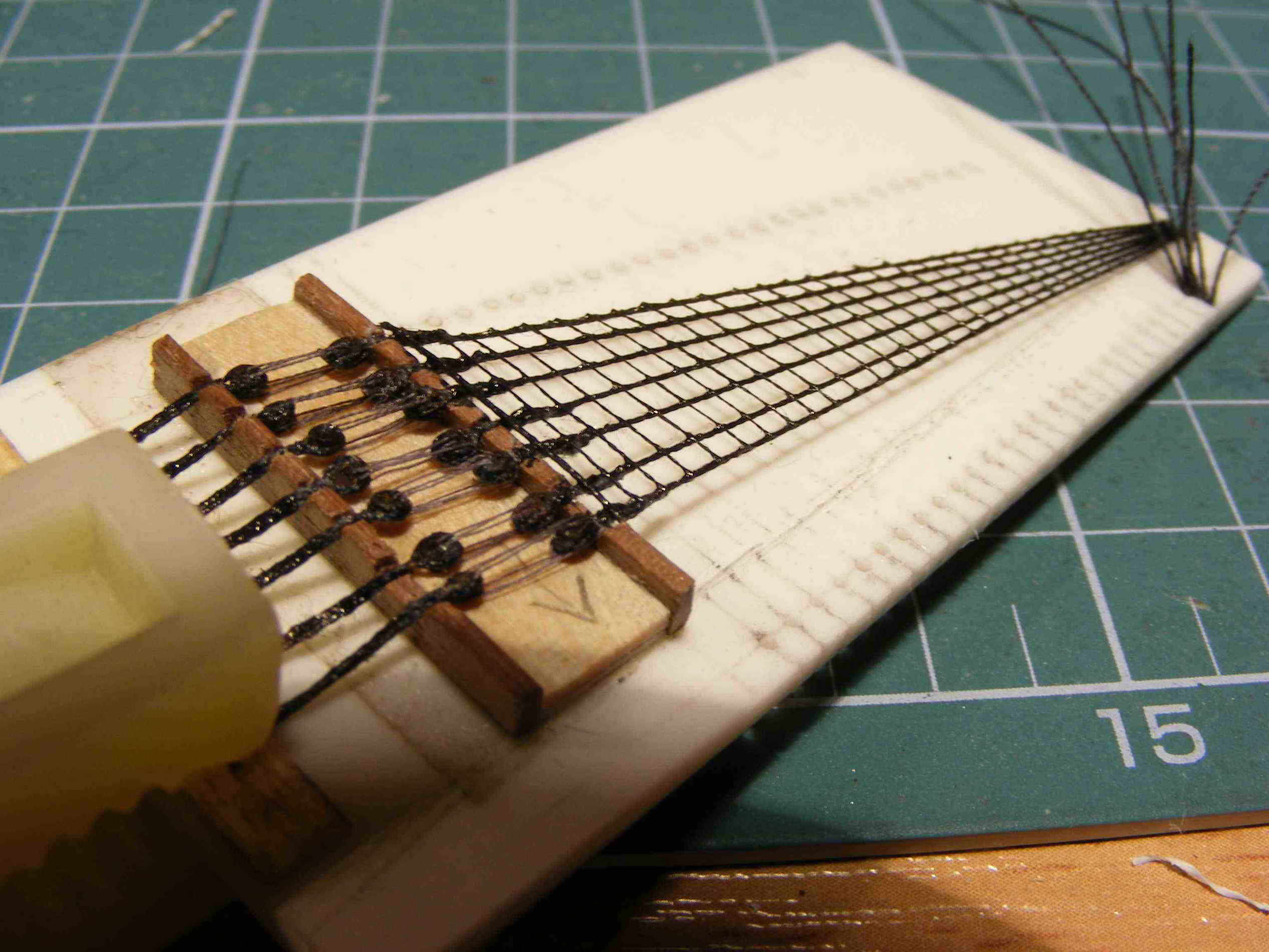

Виктор (ник - Victor) любезно разрешил опубликовать его сообщение (мне в личке) о том, как ему удалось сделать «настоящие» юферсы. Думаю, что людей в нашей стране, делающих такие вещи, можно пересчитать на пальцах одной руки. Поэтому привожу его повествование полностью:
Привет, Павел!
Как уже писал, давно пытался сделать "настоящие" юферсы, но не получалось. Оказалось, что все банально, простые методы хороши тем, что не требуют специальных инструментов. Изготовление деревянного юферса отнесем к методам сложным и как оказалось сделать его можно, если есть при помощи чего. Но как говорится на этот раз "у нас с собой было " и все получилось. Хотя сразу оговорюсь, время на изготовление уходит много и КПД сравнительно низкий.
Итак:
Как сделать заготовку:Технология ничем не отличается от изготовления больших братьев. Точим на токарнике круглую заготовку требуемого диаметра (сразу скажу 1мм нереально, не засверлите. Минимум 1.3мм). Далее на нем же кипы и подрезаем края. Только вот проблема в токарнике. Я это сделал на минитокарной приспособе (показывал в "Инструментах и приемах работы") микро же резцами (из игл от швейной машинки). Опыт использования приспособы именно для этих целей показал, нужна доработка в форме задней бабки. Иначе длинные заготовки использовать нельзя, а на коротких большой перерасход материала. Кстати материал очень важен. Те юферсы что показаны сделаны из бука. Но поскольку бука у меня практически нет (так мелкие обрезки для блоков), то пробовал орех и березу (зубочистки). Орех не пошел, крошится в процессе вытачивания, а береза справилась.
Как просверлить:
В принципе тоже как для старших братьев - кондуктор. Только он маленький. В буковой рейке толщиной около половины толщины юферса (иначе его можно не вынуть после сверления) сверлом диаметра с диаметр юферса или "чуть" меньшим сверлится (не насквозь) углубление, затем в нем сверлом 0.3мм три отверстия. Собственно все. Далее юферс кладется в углубление (сначала сверху закрывал аналогичноя планкой со сквозным отверстием, но потом просто пальцем придерживал) и сверлится ручной сверлилкой (бамбуковая палочка со вставленным в нее сверлом) не торопясь иначе может быть брак. Далее вынимается и отверстия прочищаются либо леской (я так делаю), но можно и тонкой проволочкой.
Как сделать обвязку:
Проблемы, правда, на этом не кончаются. Тот, что показан(в предыдущем поста Виктора), набит на кусочке картона, а в принципе необходим шаблон (что то типа имитатора ванты). Да, еще обвязка. На фото видно, что она собой представляет, а делается так: нить обвязки вставляется в игольное ушко (иголка подбирается) так, чтобы образовалась петля, смазывается жидким ПВА, в петлю вкладывается юферс (клей не дает ему упасть) и придерживается пинцетом, петля натягивается так, чтобы юферс прижался к желобку ушка иглы. После высыхании клея извлекается из иглы.
Кажется ВСЕ.
Привет, Павел!
Как уже писал, давно пытался сделать "настоящие" юферсы, но не получалось. Оказалось, что все банально, простые методы хороши тем, что не требуют специальных инструментов. Изготовление деревянного юферса отнесем к методам сложным и как оказалось сделать его можно, если есть при помощи чего. Но как говорится на этот раз "у нас с собой было " и все получилось. Хотя сразу оговорюсь, время на изготовление уходит много и КПД сравнительно низкий.
Итак:
Как сделать заготовку:Технология ничем не отличается от изготовления больших братьев. Точим на токарнике круглую заготовку требуемого диаметра (сразу скажу 1мм нереально, не засверлите. Минимум 1.3мм). Далее на нем же кипы и подрезаем края. Только вот проблема в токарнике. Я это сделал на минитокарной приспособе (показывал в "Инструментах и приемах работы") микро же резцами (из игл от швейной машинки). Опыт использования приспособы именно для этих целей показал, нужна доработка в форме задней бабки. Иначе длинные заготовки использовать нельзя, а на коротких большой перерасход материала. Кстати материал очень важен. Те юферсы что показаны сделаны из бука. Но поскольку бука у меня практически нет (так мелкие обрезки для блоков), то пробовал орех и березу (зубочистки). Орех не пошел, крошится в процессе вытачивания, а береза справилась.
Как просверлить:
В принципе тоже как для старших братьев - кондуктор. Только он маленький. В буковой рейке толщиной около половины толщины юферса (иначе его можно не вынуть после сверления) сверлом диаметра с диаметр юферса или "чуть" меньшим сверлится (не насквозь) углубление, затем в нем сверлом 0.3мм три отверстия. Собственно все. Далее юферс кладется в углубление (сначала сверху закрывал аналогичноя планкой со сквозным отверстием, но потом просто пальцем придерживал) и сверлится ручной сверлилкой (бамбуковая палочка со вставленным в нее сверлом) не торопясь иначе может быть брак. Далее вынимается и отверстия прочищаются либо леской (я так делаю), но можно и тонкой проволочкой.
Как сделать обвязку:
Проблемы, правда, на этом не кончаются. Тот, что показан(в предыдущем поста Виктора), набит на кусочке картона, а в принципе необходим шаблон (что то типа имитатора ванты). Да, еще обвязка. На фото видно, что она собой представляет, а делается так: нить обвязки вставляется в игольное ушко (иголка подбирается) так, чтобы образовалась петля, смазывается жидким ПВА, в петлю вкладывается юферс (клей не дает ему упасть) и придерживается пинцетом, петля натягивается так, чтобы юферс прижался к желобку ушка иглы. После высыхании клея извлекается из иглы.
Кажется ВСЕ.
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!
- п-авел
- родоначальник
- Сообщения: 1892
- Зарегистрирован: Ср мар 05, 2008 2:00
- Откуда: Санкт-Петербург
- Благодарил (а): 447 раз
- Поблагодарили: 236 раз
- Контактная информация:
Re: Как делать юферсы для бутылочных моделей.
Виктор, поздравляю! Иллюстрация высокой пробы!

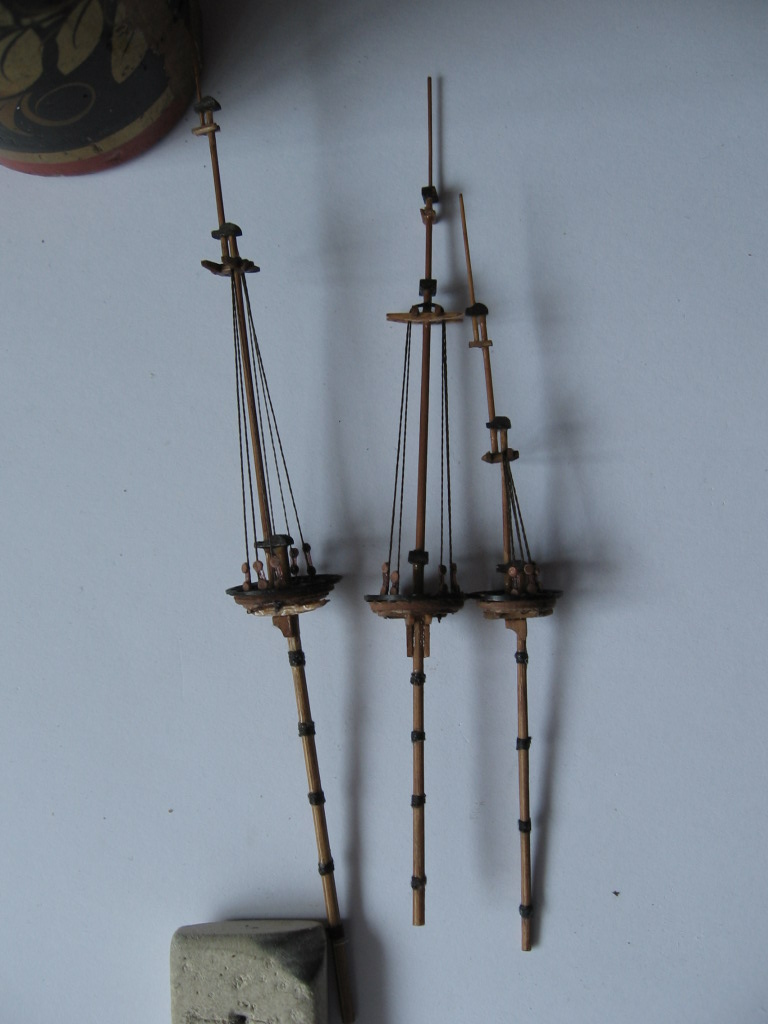

В продолжение темы юферсов провожу фото высшего бутылочного пилотажа. Это работа нашего уважаемого мэтра-бутылочника Владислава Бабкина.
P.S. Владислав любезно разрешил скопировать фото с его сайта в эту тему.
В продолжение темы юферсов провожу фото высшего бутылочного пилотажа. Это работа нашего уважаемого мэтра-бутылочника Владислава Бабкина.
P.S. Владислав любезно разрешил скопировать фото с его сайта в эту тему.
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!
- fiord
- Сообщения: 355
- Зарегистрирован: Чт ноя 11, 2010 19:00
- Откуда: Феодосия
- Благодарил (а): 5 раз
- Поблагодарили: 168 раз
Re: Как делать юферсы для бутылочных моделей.
Заготовки для щечек блоков удобно изготавливать пробойником из медицинских игл и капельниц подходящего диаметра. Только кончик иглы надо слегка сплющить чтобы заготовки получались овальные, ну и конечно заточить. Я их даже не закаляю - одной заточки хватает на 30-50 заготовок. Заготовки получаются более качественные и значительно быстрее чем с обрезанием уголков.
- FVlad
- Сообщения: 415
- Зарегистрирован: Чт июн 20, 2013 8:20
- Откуда: Одесса , Украина
- Поблагодарили: 165 раз
- Контактная информация:
Re: Как делать юферсы для бутылочных моделей.
Юферсы для бутылочных моделей
