Корпус La Belle Poule 1:48.

#1 Сообщение Dmitry Shevelev » Ср фев 13, 2013 20:15

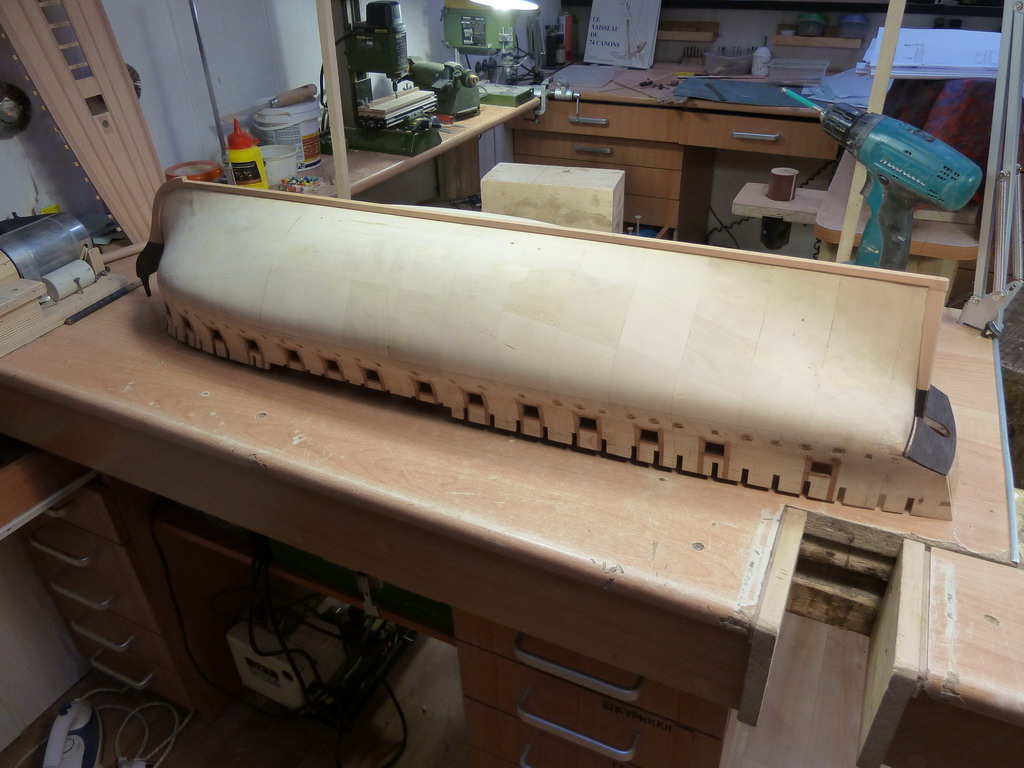

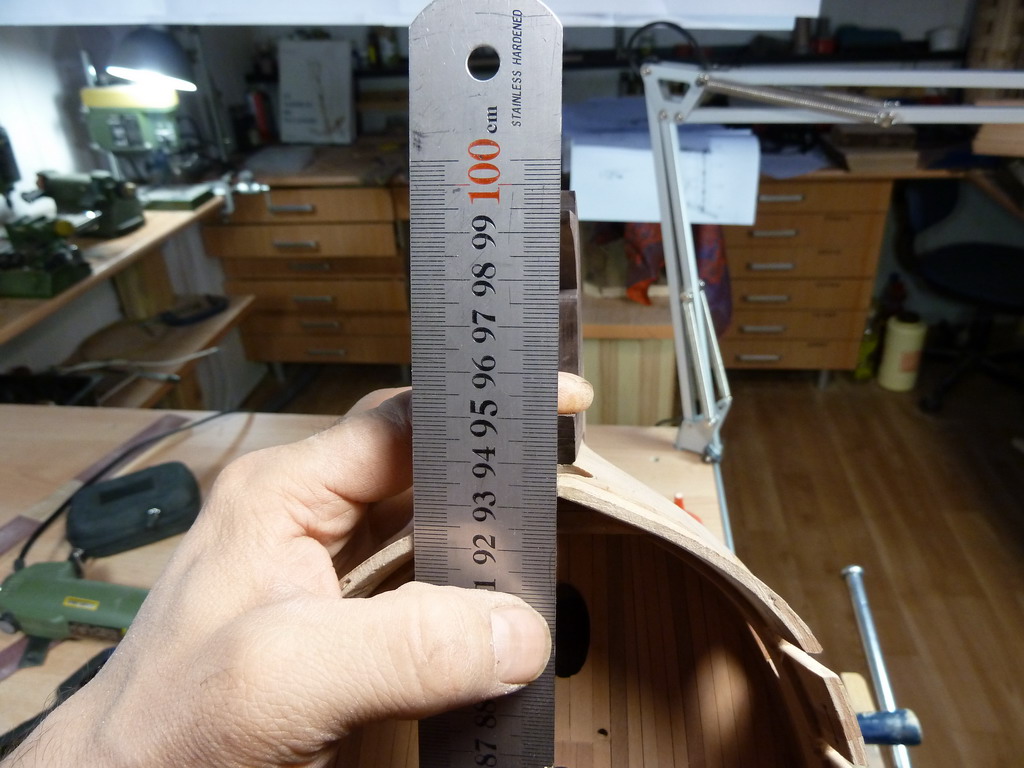

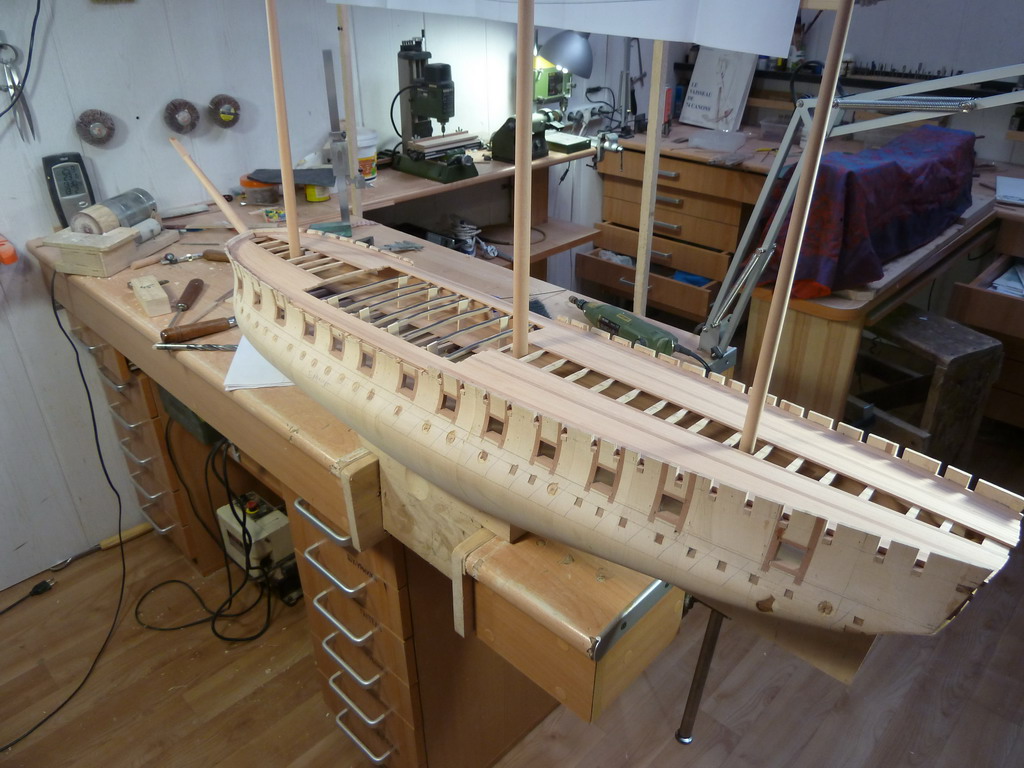

Тема посвящается всем кто купил у меня корпус, а так же тем кто просто делает модель по этой технологии. Сам черновой корпус был готов еще в мае, но доделка была запланирована только зимой.. Так что в ближайшие два месяца я буду занят этой моделью. Прошедшие полгода не прошли бесследно для корпуса. Была одна трещина по борту 1,5 мм , немного выгнуло киль, чуть искривилась линия борта. Все вполне поправимо. Трещину заделал, искривление киля в основном выправил две недели подержав корпус с прижатым струбциной к килю бруском. Борта тоже выправил. Для этого заготовил 4 рейки 5х20 и прикрутил их к бортам с обоих сторон саморезами через порты. На денек вынес на холод, что бы корпус чуть набрав вновь влаги стал послушнее.

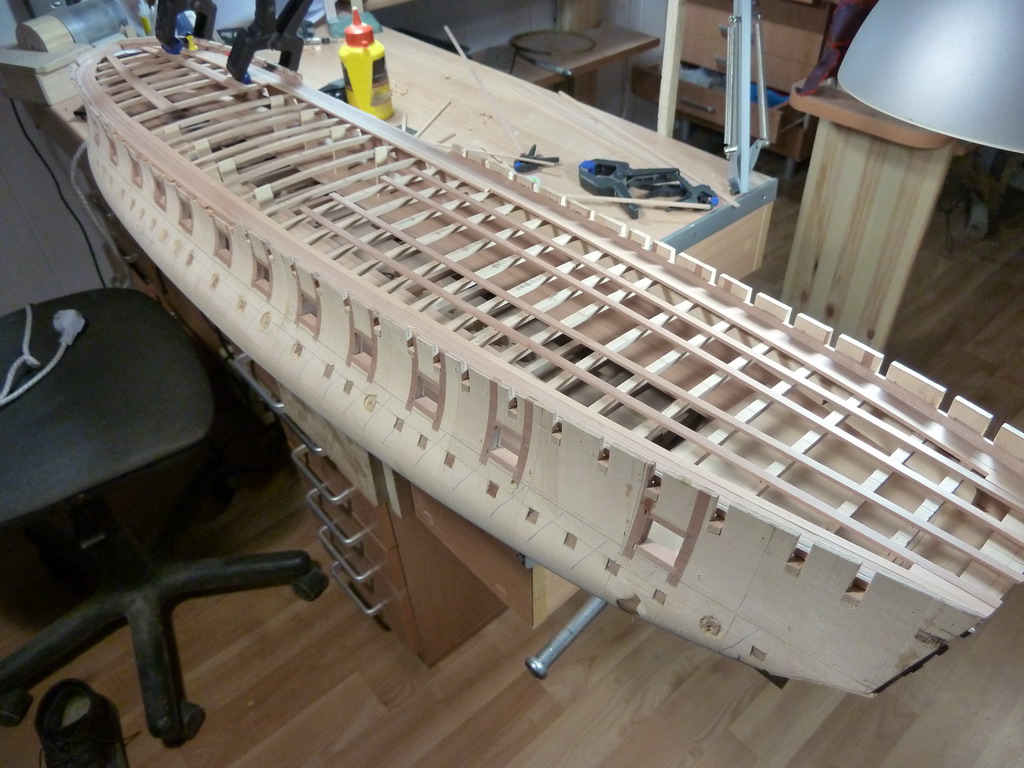

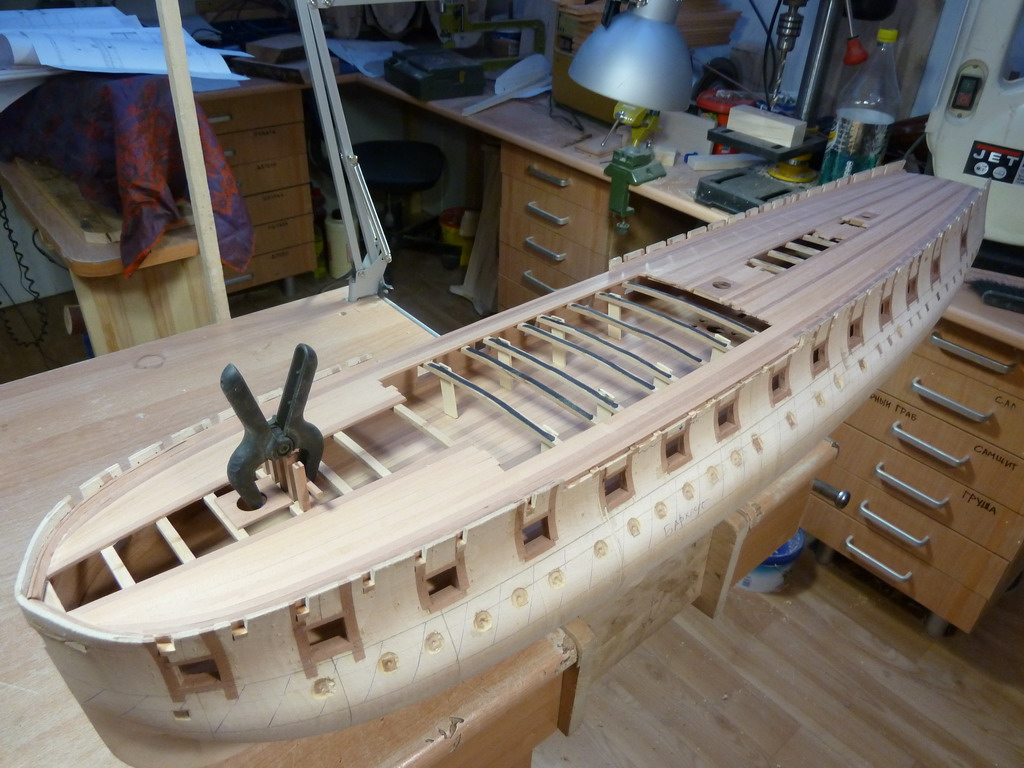

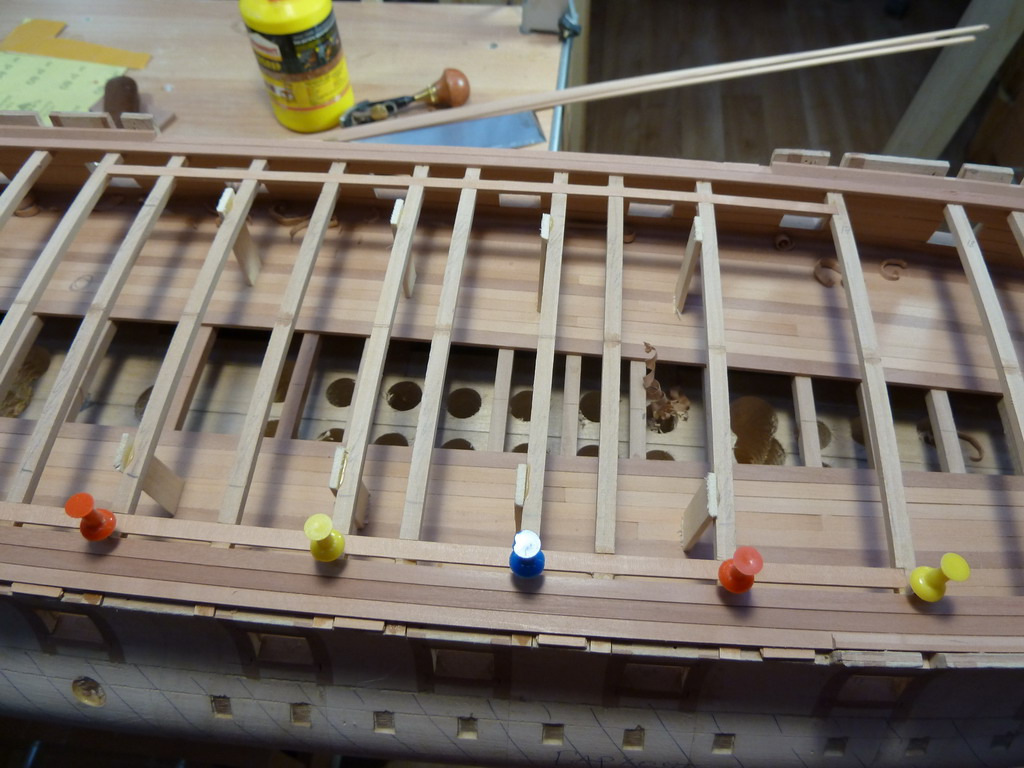

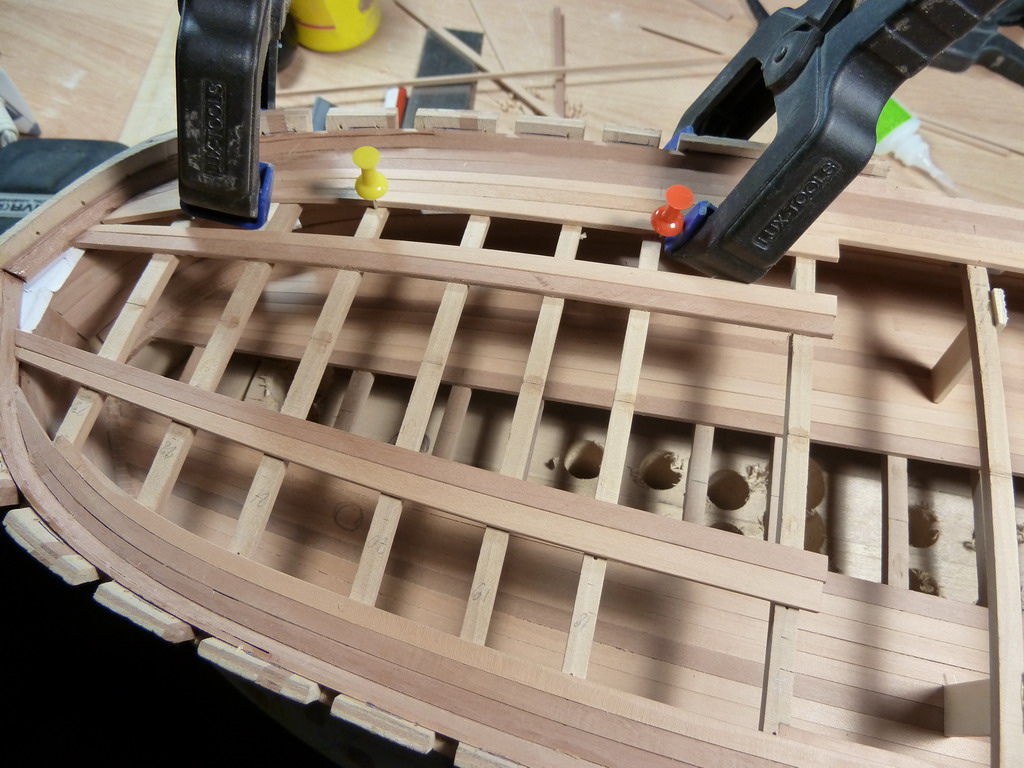

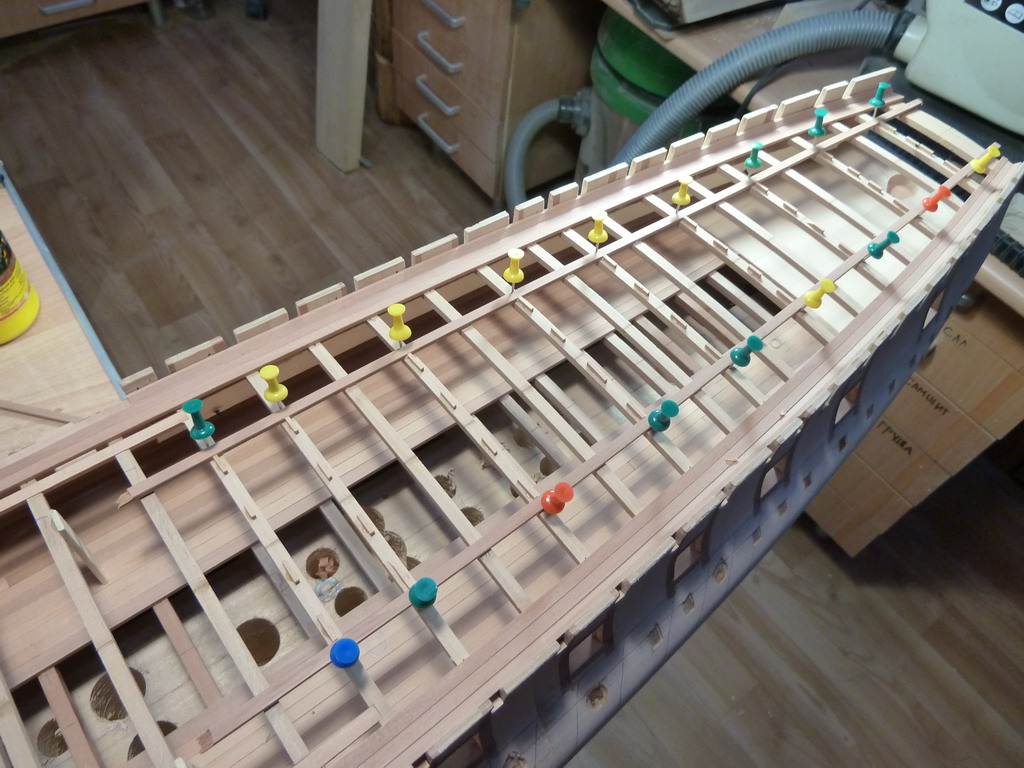

Начинаю работы с палуб. Нижнюю я не снимал они все делаются одинаково, только здесь верхняя съемная. Отбиваем осевую. Затем измерителем с чертежа переношу положение усиленных поясов палубы. На модели они такой же толщины, только выделены цветом. Сначала изготавливается и вклеивается ватервейс. Затем по границе усиленных поясов приклеиваются маленькие сухарики. К ним буду прижимать первые рейки. Итак палуба оказалась разделенной на 5 частей,которые нужно заполнить. Начинаем с краев, там бимсы меньше гнутся а потом установленные рейки постепенно дадут всей конструкции прочность.
Вложения
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2594
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Корпус La Belle Poule 1:48.

#2 Сообщение Dmitry Shevelev » Чт фев 14, 2013 20:06

Дмитрий, а что за стойки сделаны между нижней палубой и "верхней".
Владимир
Это временные подпорки. В этом месте бимсы буду обрезать. На самом деле там 5 книц стоят. Но это слишком мало для этой конструкции . Поэтому я слегка усилил шкафуты. Сами полубимсы практически видно не будет, а кницы только для декорации.
Дмитрий, а бимсы гнутые или пиленые? Мне скоро предстоит их делать и пока не определился, каким способом их лучше изготовить. Гнутые вроде технологичнее, но есть опасение, что они не будут со временем держать форму.
Если есть ленточка то пиленые делать бысрее. Если нет то гнуть, но не менее чем из трех слоев. Тогда не разогнет, клеевой шов не даст.
С почином, Дмитрий! А какова судьба Сирены?
Спасибо!Сиреной не скоро еще займусь.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2594
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Корпус La Belle Poule 1:48.

#3 Сообщение Dmitry Shevelev » Сб фев 16, 2013 19:55

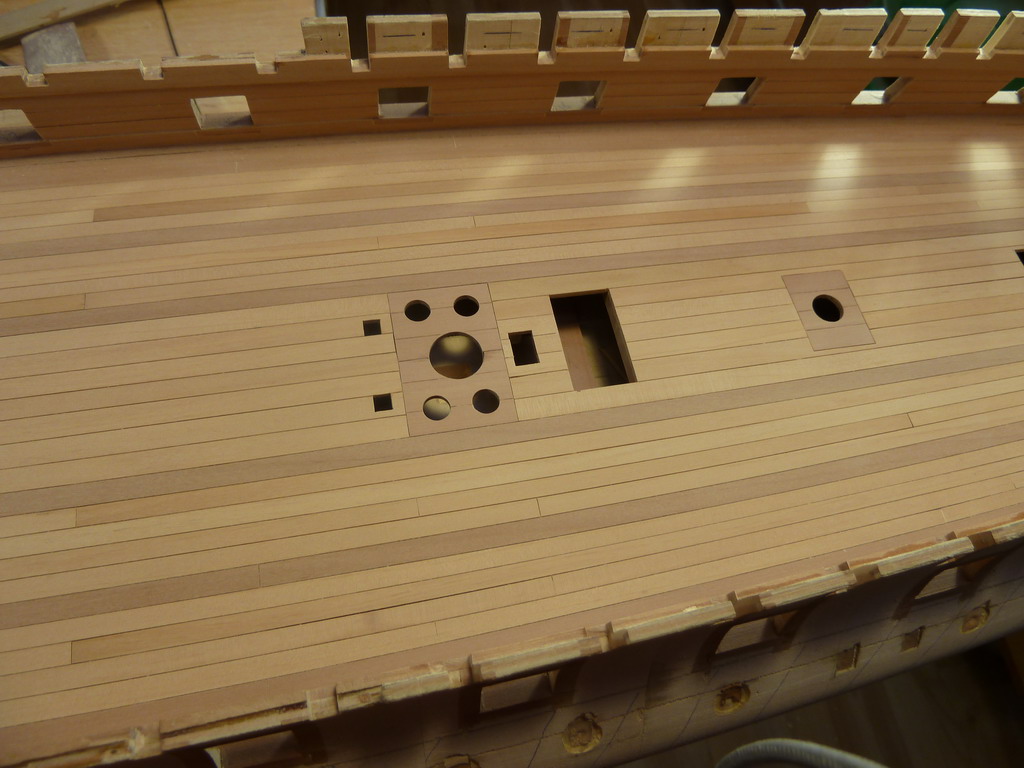

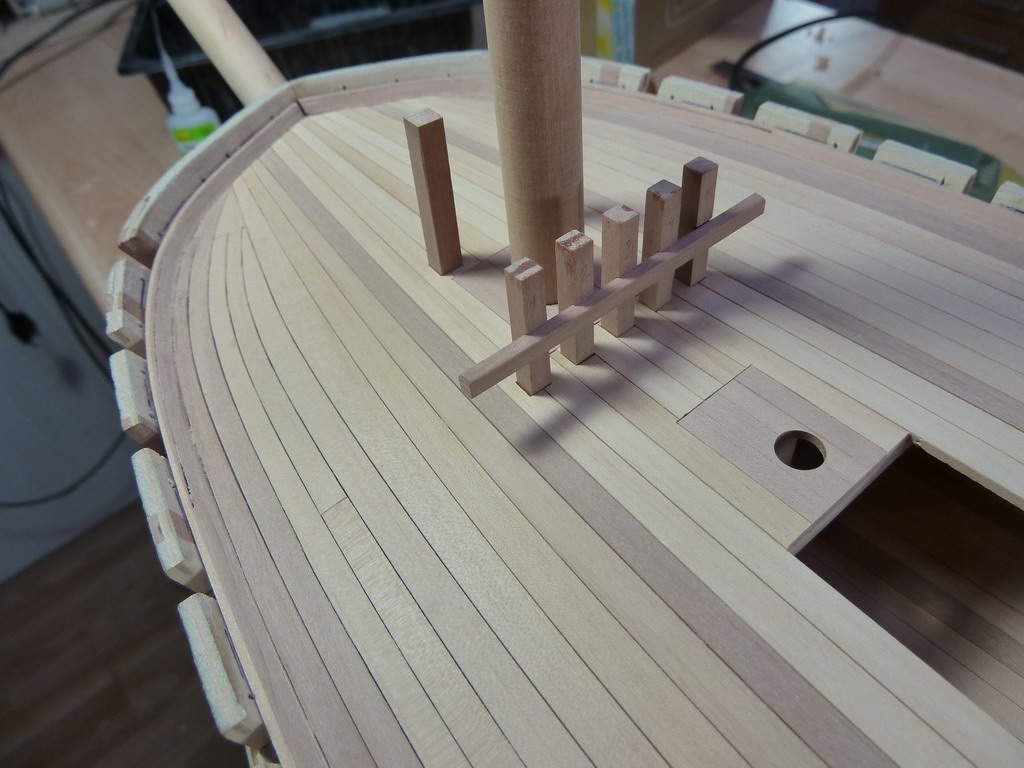

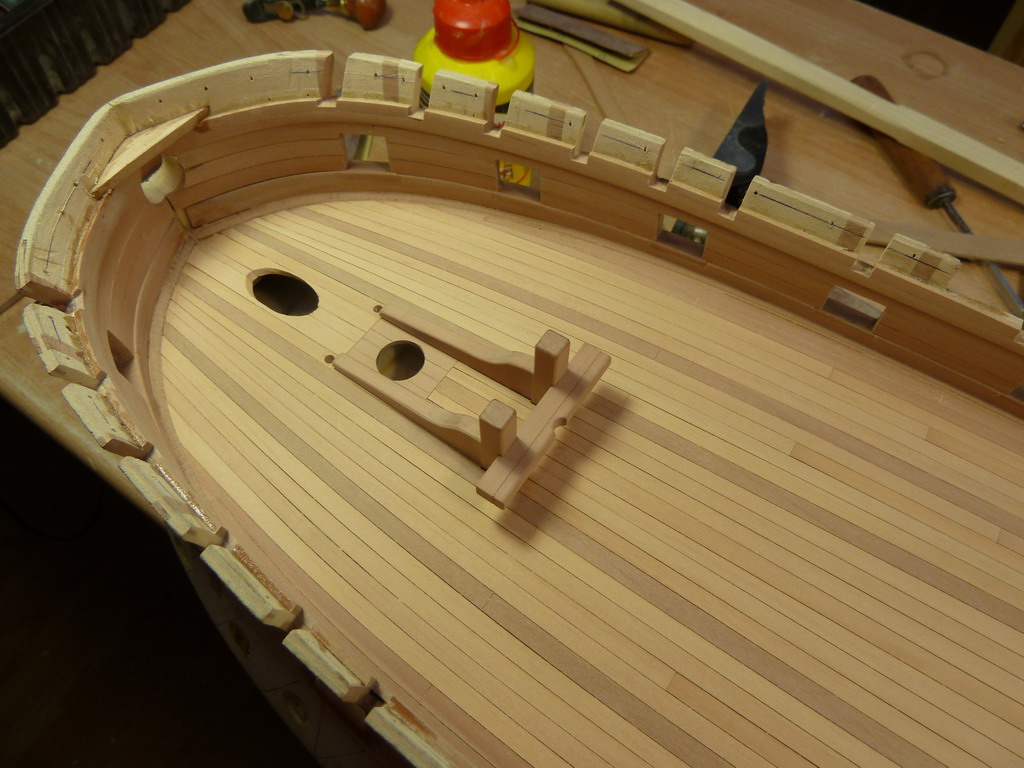

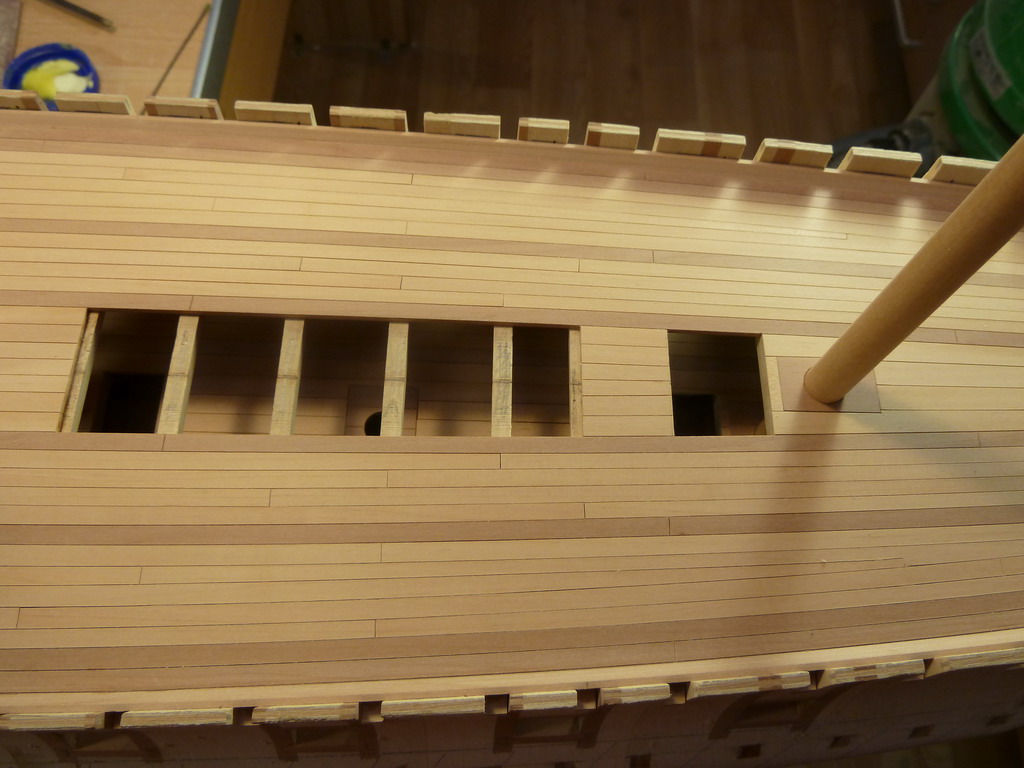

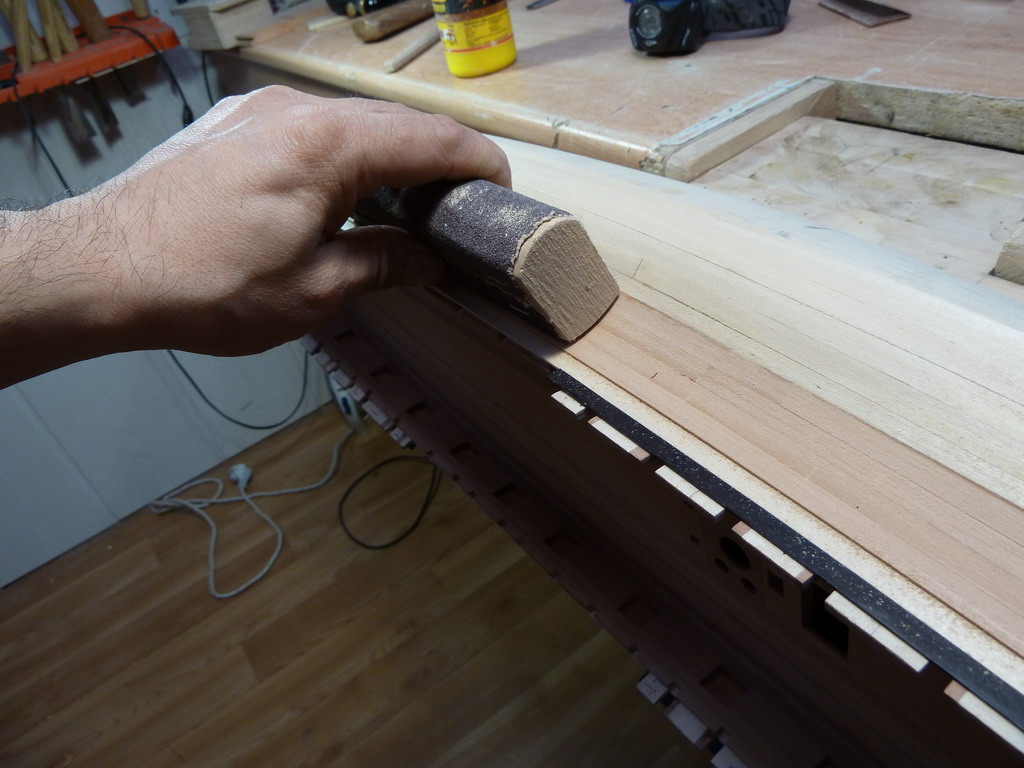

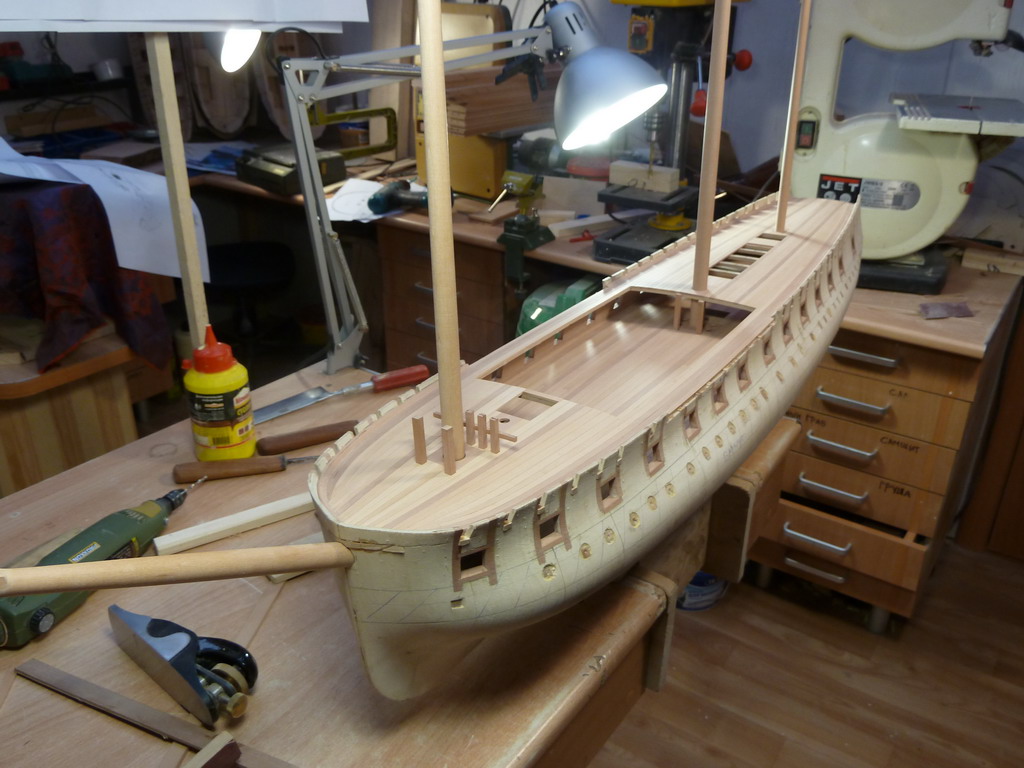

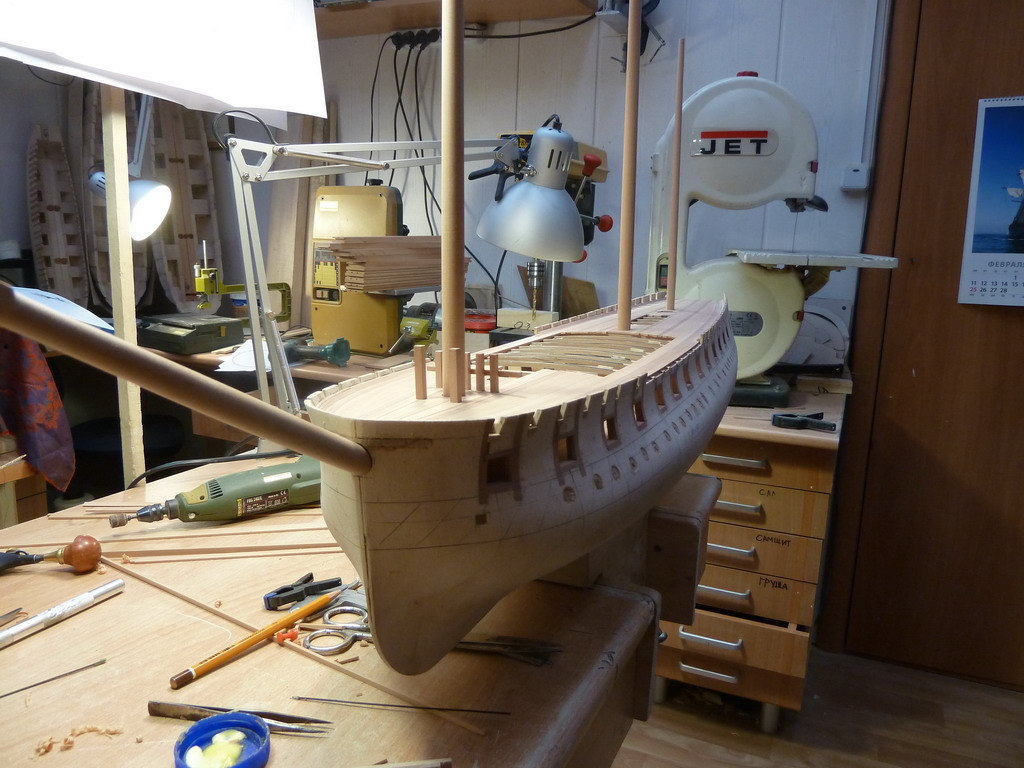

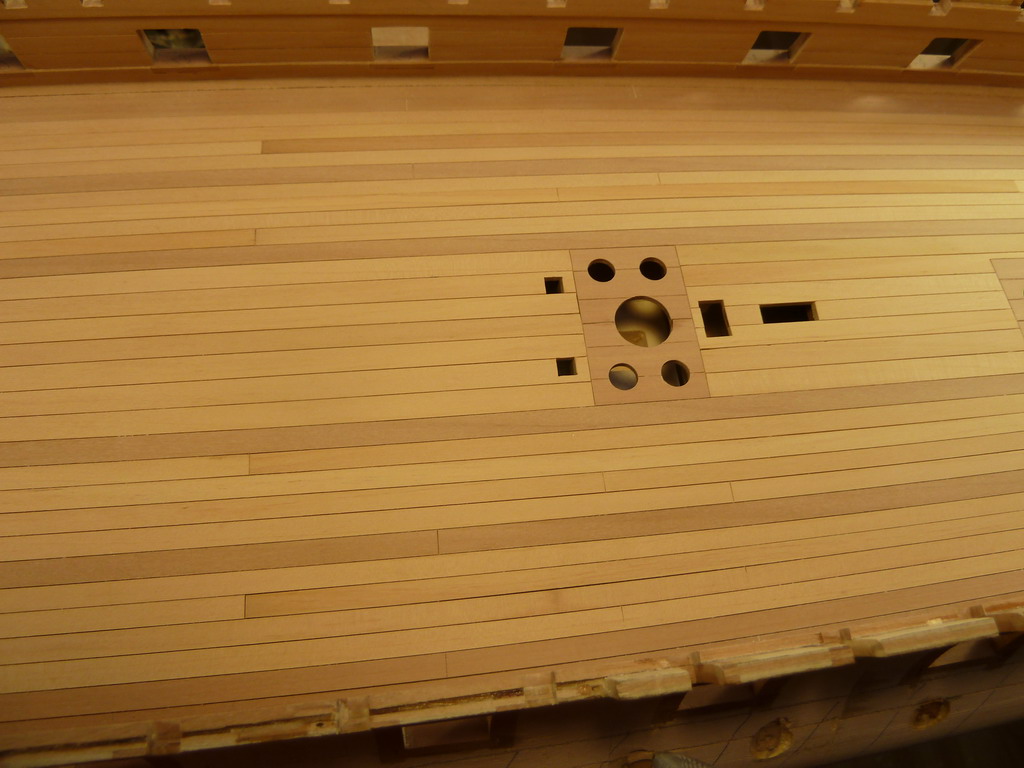

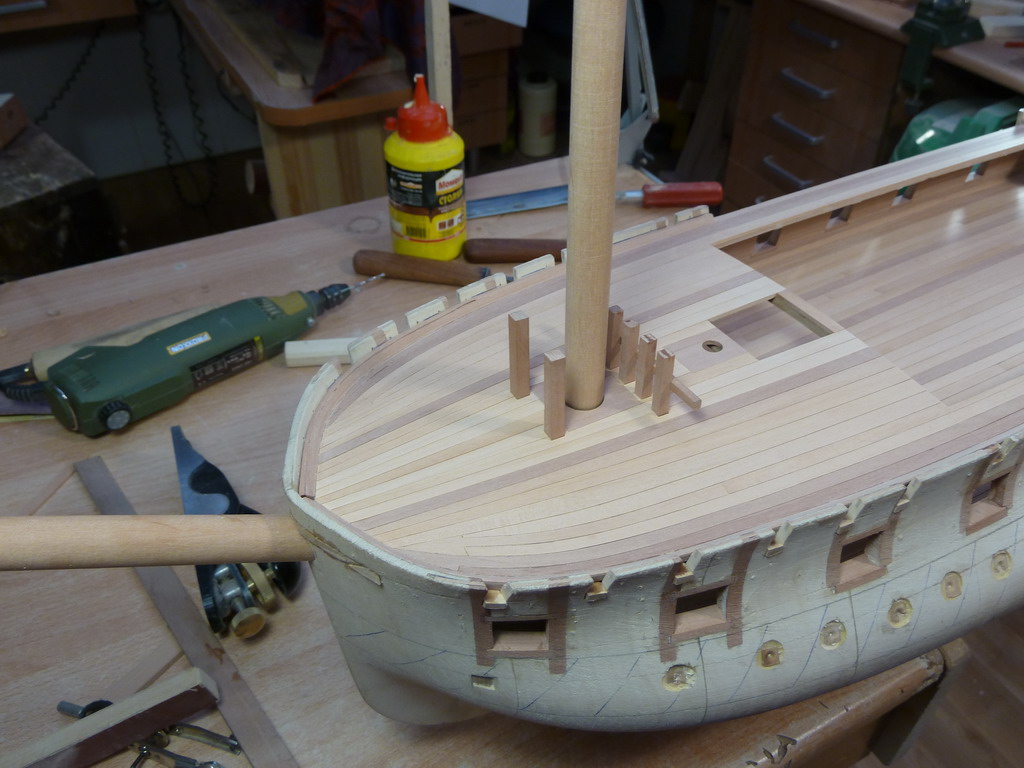

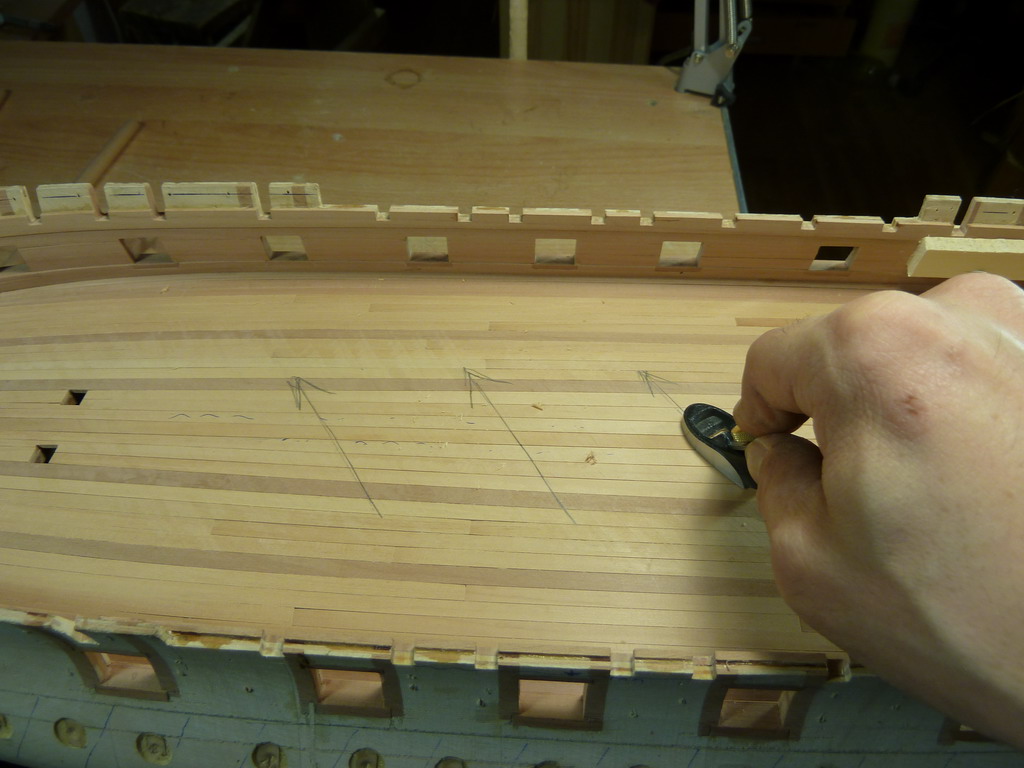

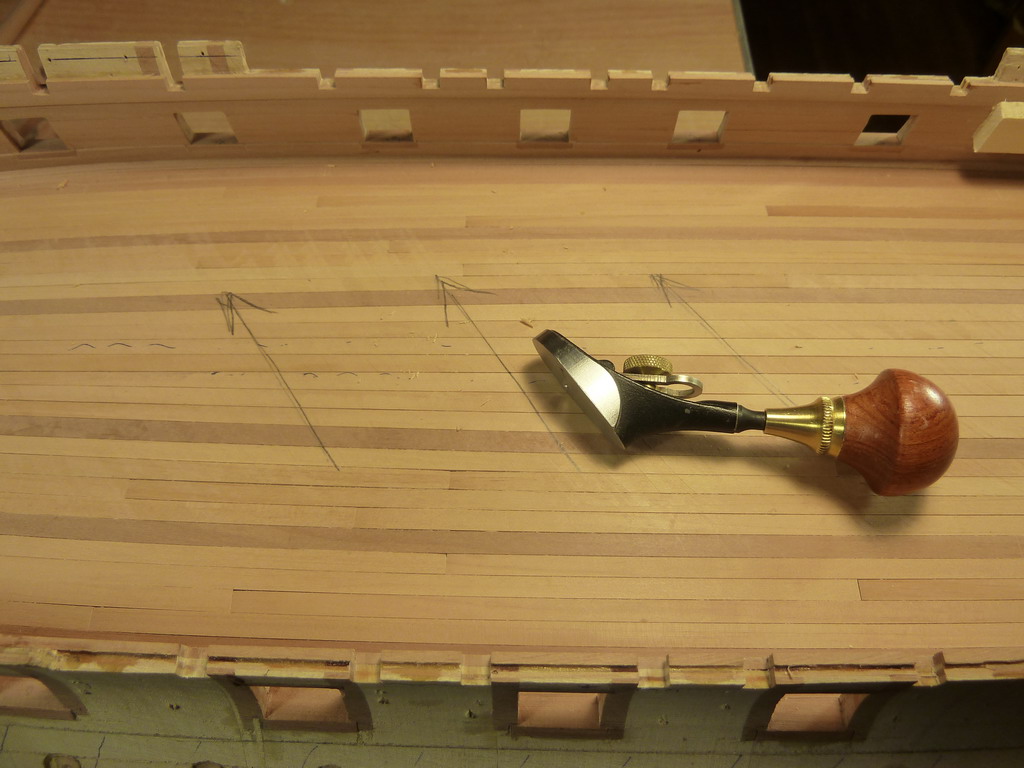

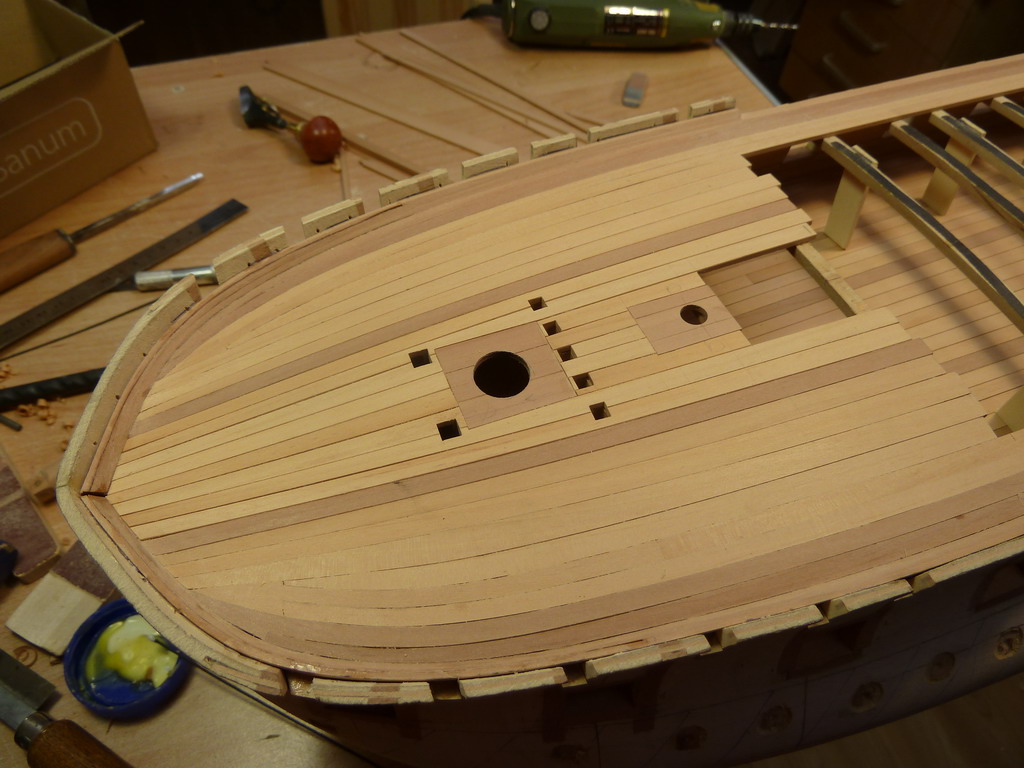

Продолжение работы. Начинаю заполнять середину палуб. Перед этим сделал бушприт и мачты, вклеил в корпус их степсы. Также необходимо вчерне сделать битенги. Заполнение начинаю с пяртнерсов мачт и шпилей. Потом временно закрепив к бимсам колонны битенгов заполняю рейками середину палубы. После палубу можно выровнять и отшлифовать. Начинаю строгать маленьким скрипичным рубанком , затем шкурками начиная с 80 номера до 240 го. То же самое повторил с верхней палубой. Теперь можно удалять средние части бимсов в районе шкафута.
Вложения
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2594
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Корпус La Belle Poule 1:48.

#4 Сообщение Dmitry Shevelev » Сб фев 16, 2013 20:01

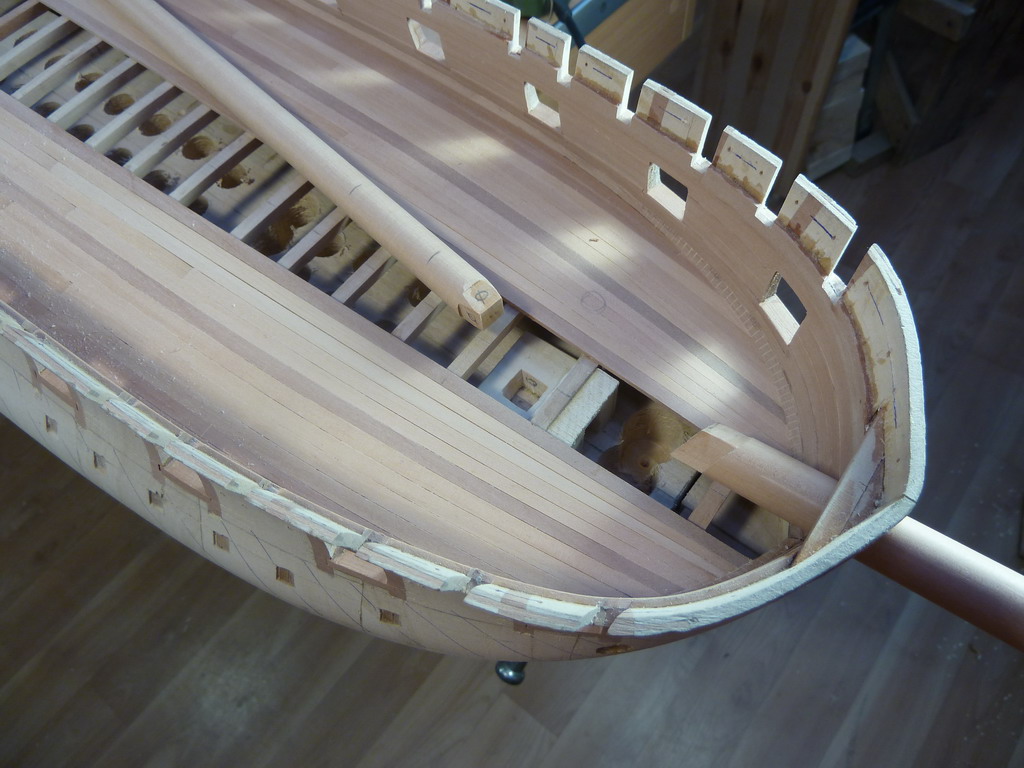

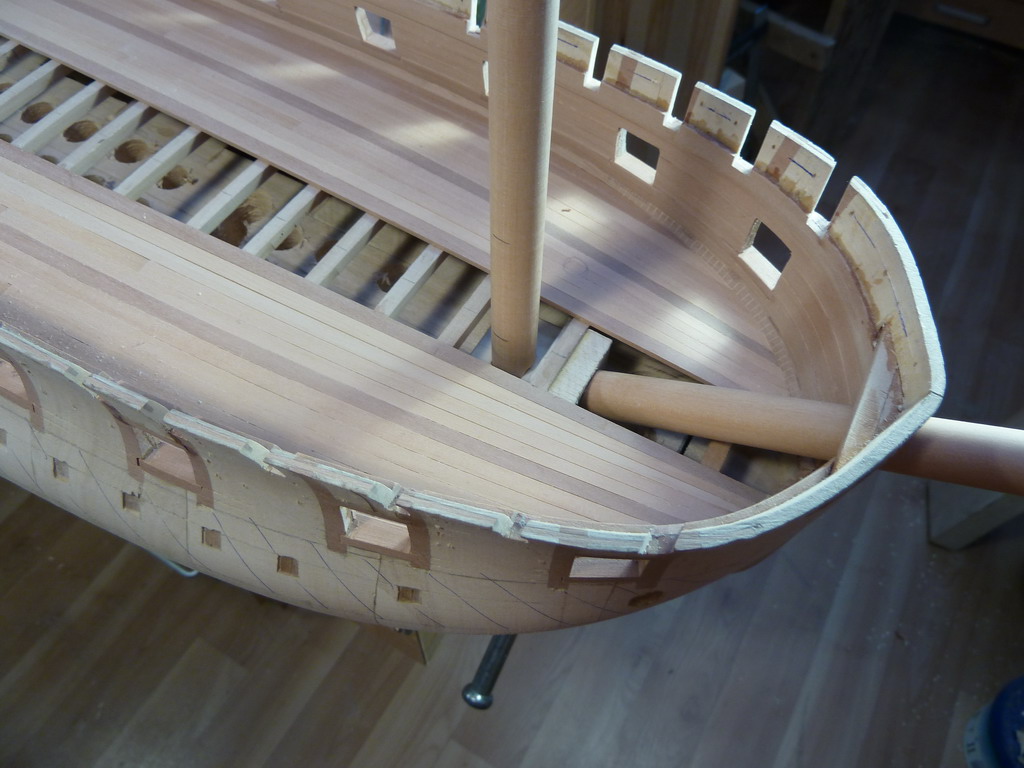

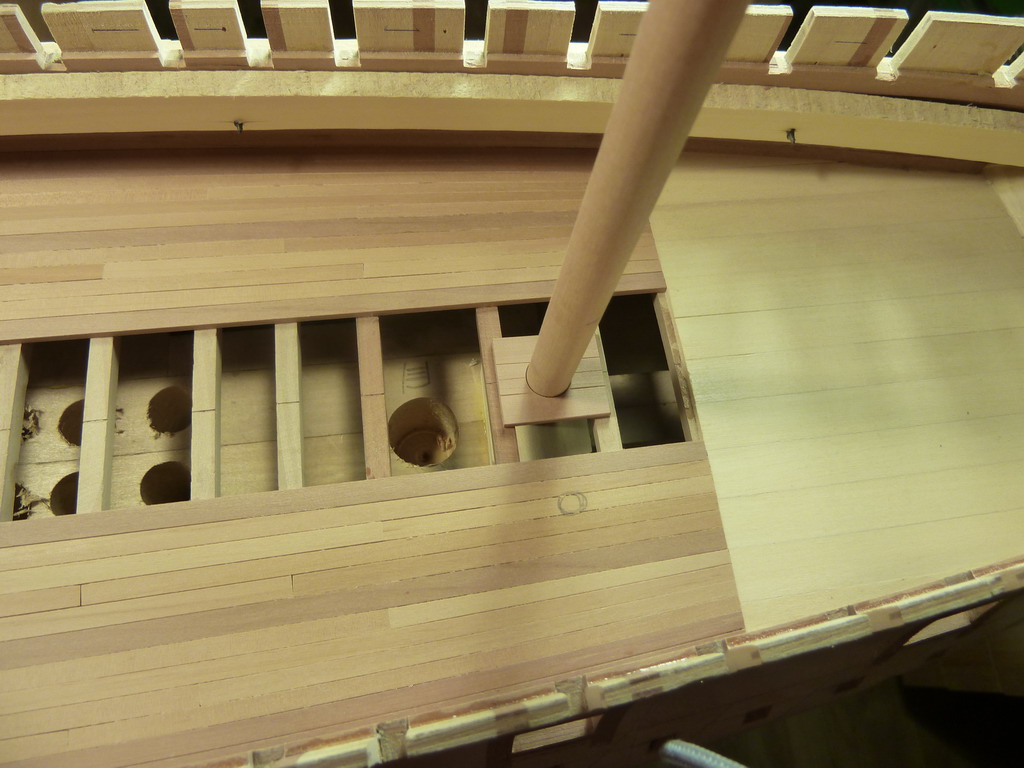

То же самое повторил с верхней палубой. Теперь можно удалять средние части бимсов в районе шкафута, выровнять края выреза палубы и люков.
Вложения
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Виталий пишта
Сообщения: 7
Зарегистрирован: Вт ноя 08, 2011 0:09

Re: Корпус La Belle Poule 1:48.

#5 Сообщение Виталий пишта » Вт фев 19, 2013 11:59

Дима а палуба из груши? разных оттенков?

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2594
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Корпус La Belle Poule 1:48.

#6 Сообщение Dmitry Shevelev » Вт фев 19, 2013 19:20

Да,все груша - светлая и пропаренная розовая.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2594
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Корпус La Belle Poule 1:48.

#7 Сообщение Dmitry Shevelev » Вт фев 19, 2013 20:20

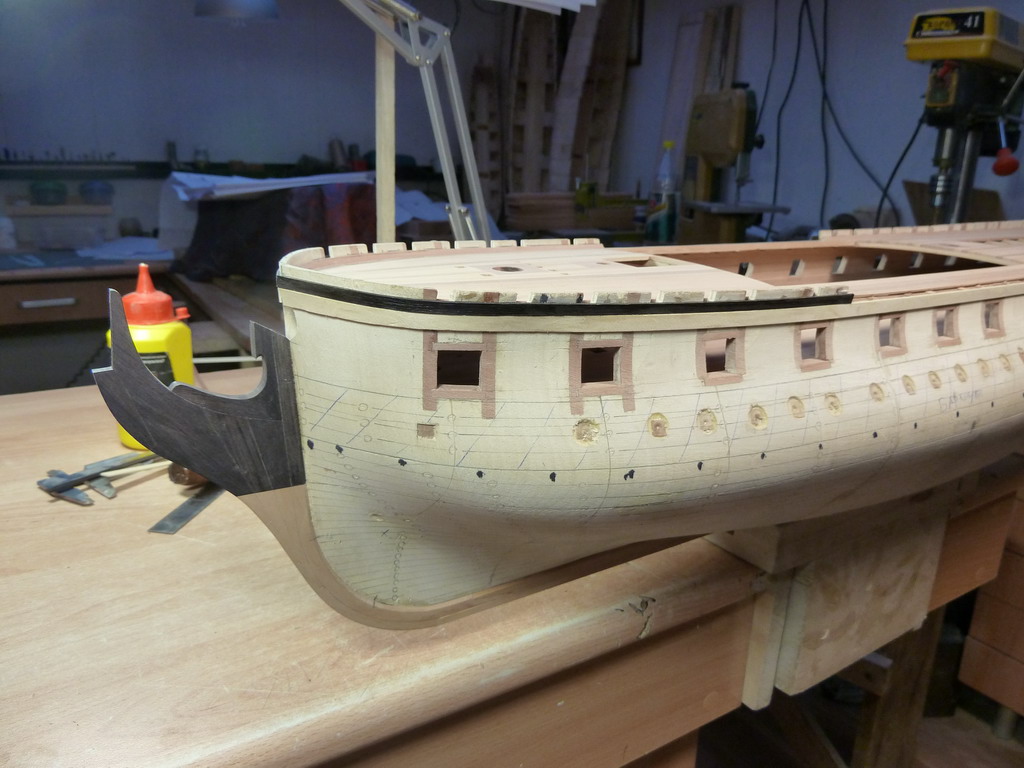

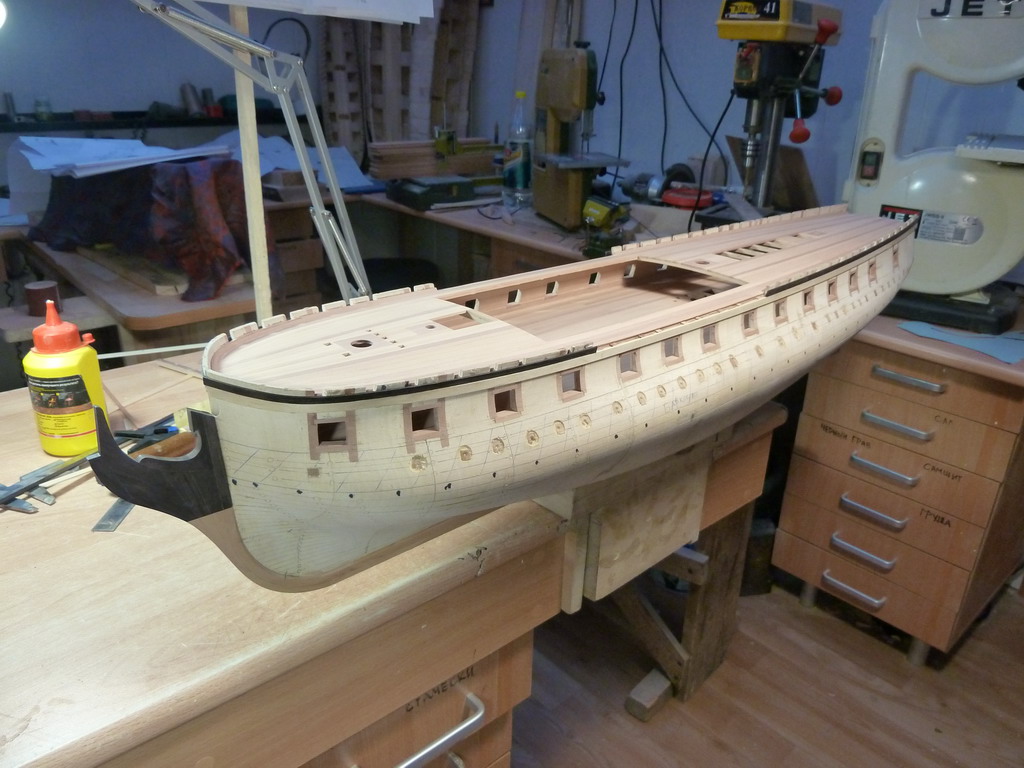

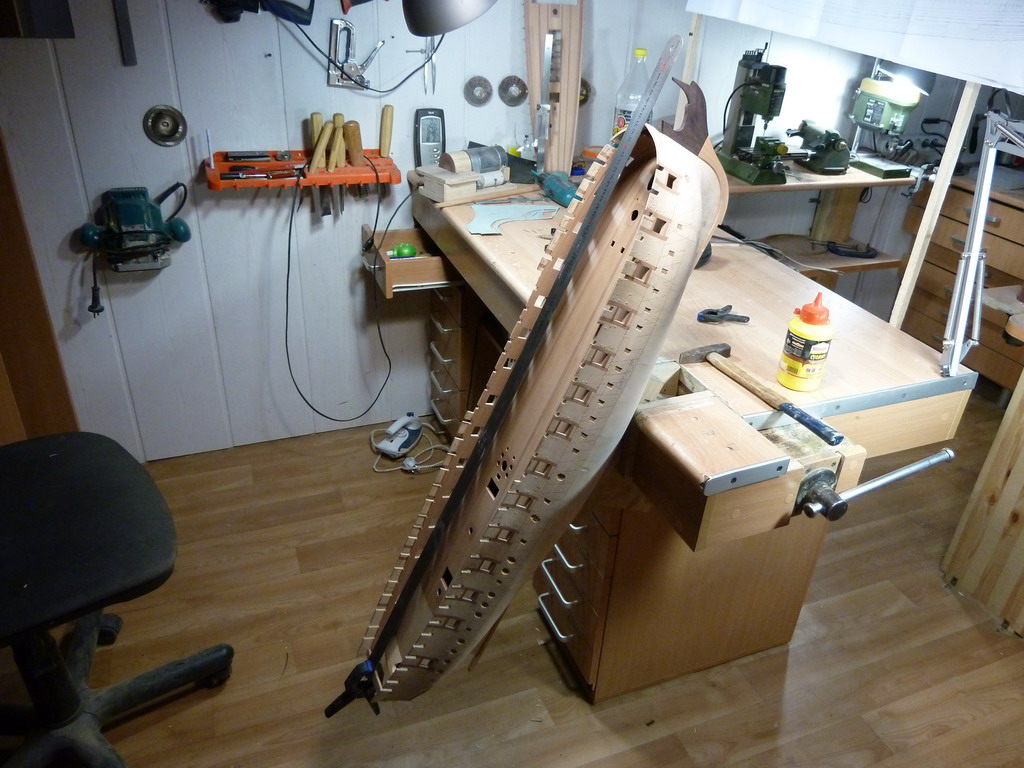

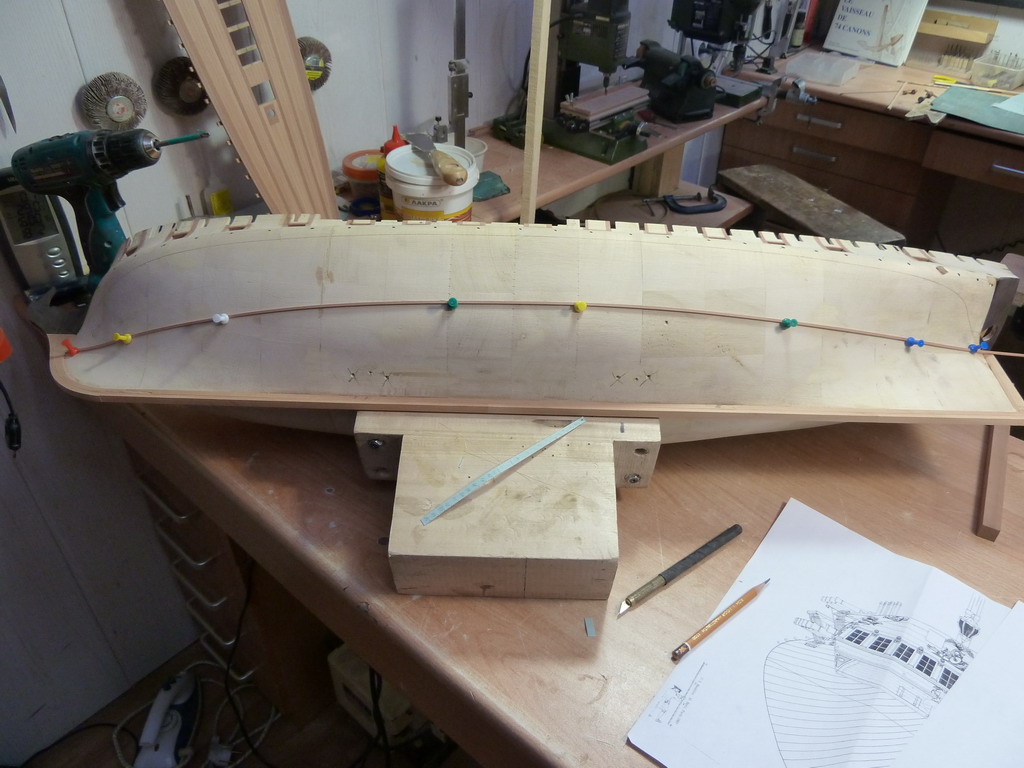

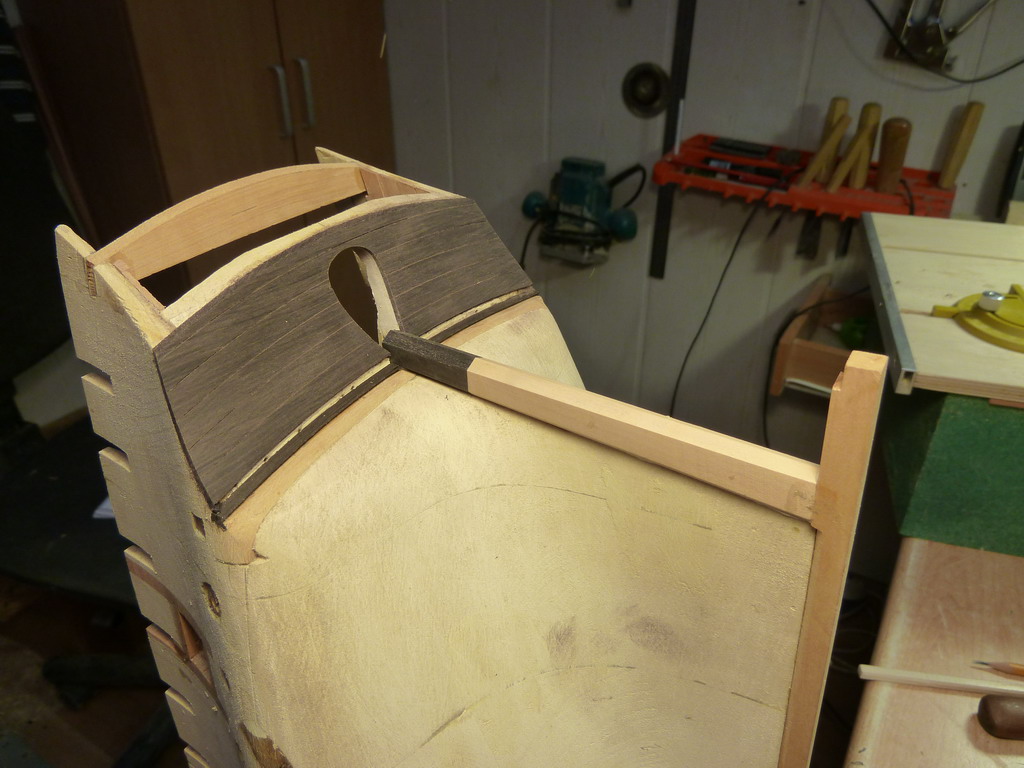

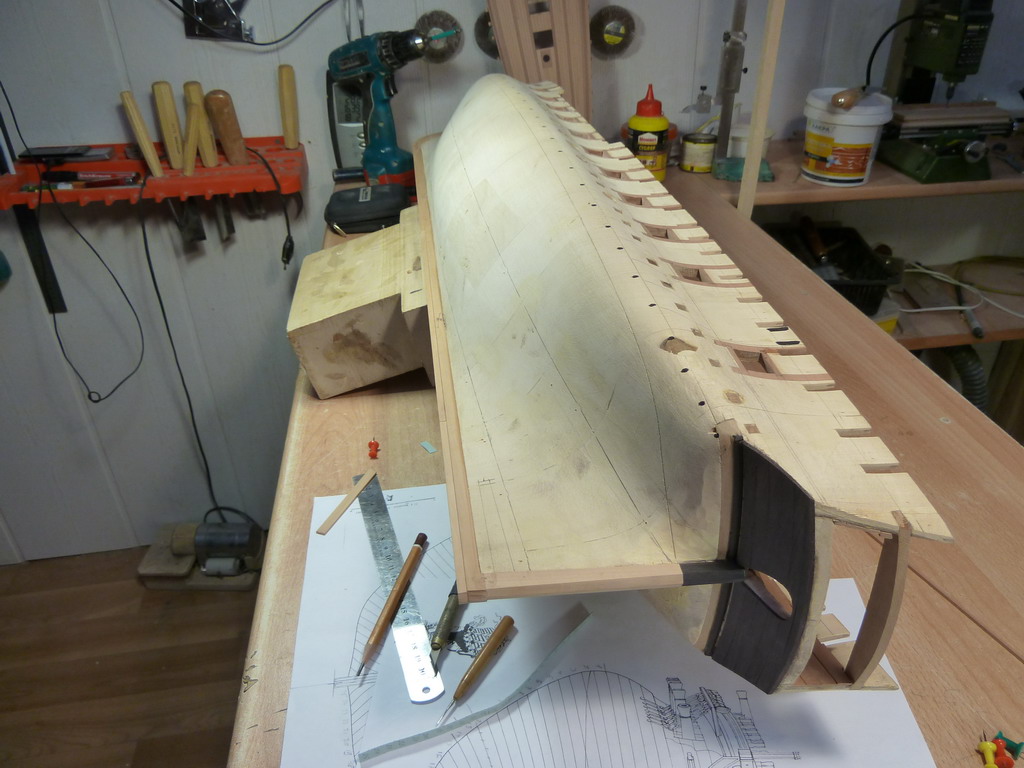

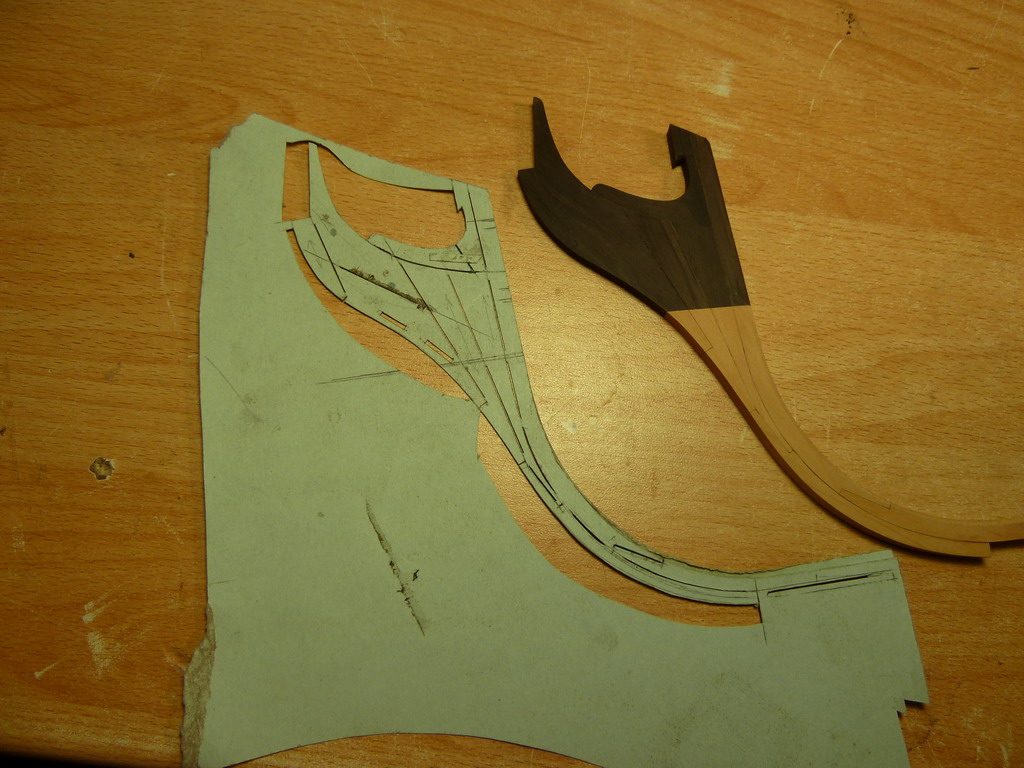

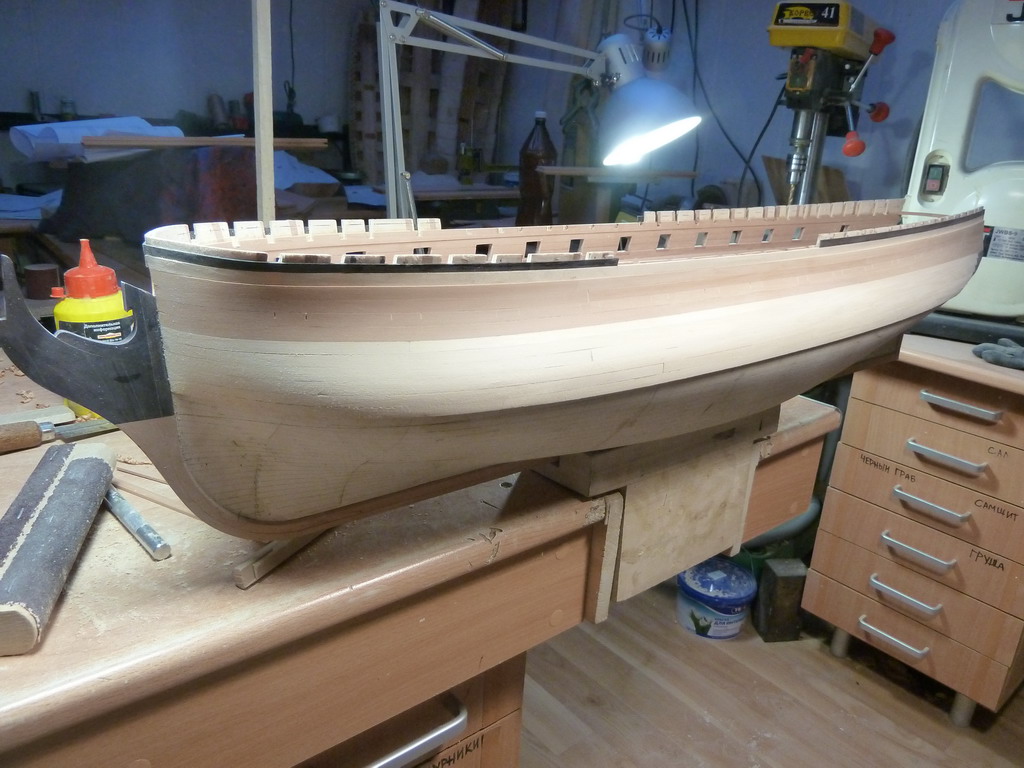

Продолжение работы. Начинаю подготовку к обшивке. Предварительно нужно изготовить и установить киль и штевни. Сначала небольшими гвоздями с клеем устанавливается киль. К нему подгоняются штевни. Для изготовления форштевня с водорезом я изготовил трафарет из тонкого картона. Темная и светлая части делаются раздельно с запасом на подгонку. Затем обрезаются и склеиваются. Принцип работы таков: послойно подгоняются и приклеиваются детали начиная с штевня.

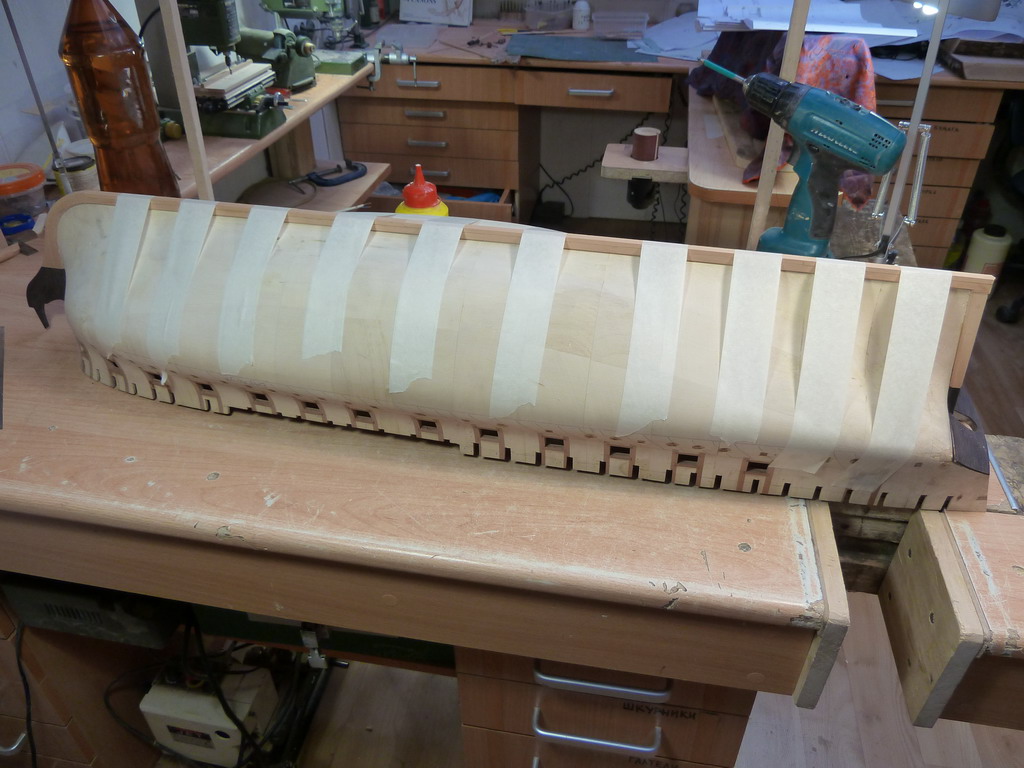

форштевень устанавливается на клею и прибивается снизу гвоздем в месте где его накроет фальшкиль. Сверху стягивается изнутри корпуса небольшим шурупом. Для точной установки штевня я закрепил по оси корпуса метровую линейку. Затем с помощью малярного скотча на клею устанавливается фальшкиль. По границе ватерлинии корпус будет иметь разделение цветов, поэтому её необходимо разметить сейчас. Для этого корпус ставится на сухарики с таким расчетом чтобы граница разделения цветов на штевнях была на одной высоте от стола. Затем штангенрейсмасом отбивается ВЛ.
Вложения
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Yuri Lopatkin
Сообщения: 122
Зарегистрирован: Вс июл 19, 2009 2:59
Откуда: Сахалин
Благодарил (а): 6 раз
Поблагодарили: 4 раза
Контактная информация:

Re: Корпус La Belle Poule 1:48.

#8 Сообщение Yuri Lopatkin » Ср фев 20, 2013 7:08

Дима, а швы форштевня - это имитация? Или отдельные части?
Все приходит с опытом...

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2594
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Корпус La Belle Poule 1:48.

#9 Сообщение Dmitry Shevelev » Ср фев 20, 2013 7:20

Отдельные части кроме маленького кусочка спереди в подводной части. Он просто прорезан ножом.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
sert
Сообщения: 657
Зарегистрирован: Ср июн 16, 2010 16:11
Откуда: г. Королев Моск. обл.
Благодарил (а): 32 раза
Поблагодарили: 30 раз
Контактная информация:

Re: Корпус La Belle Poule 1:48.

#10 Сообщение sert » Ср фев 20, 2013 12:21

Дмитрий, шпунт имеет одинаковый наклон вдоль всего киля?
С уважением. Сергей.
_____________________________
http://bob-row.livejournal.com/

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2594
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Корпус La Belle Poule 1:48.

#11 Сообщение Dmitry Shevelev » Ср фев 20, 2013 18:21

Да одинаковый, примерно 45 градусов. На штевнях такой же.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2594
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Корпус La Belle Poule 1:48.

#12 Сообщение Dmitry Shevelev » Ср фев 20, 2013 19:20

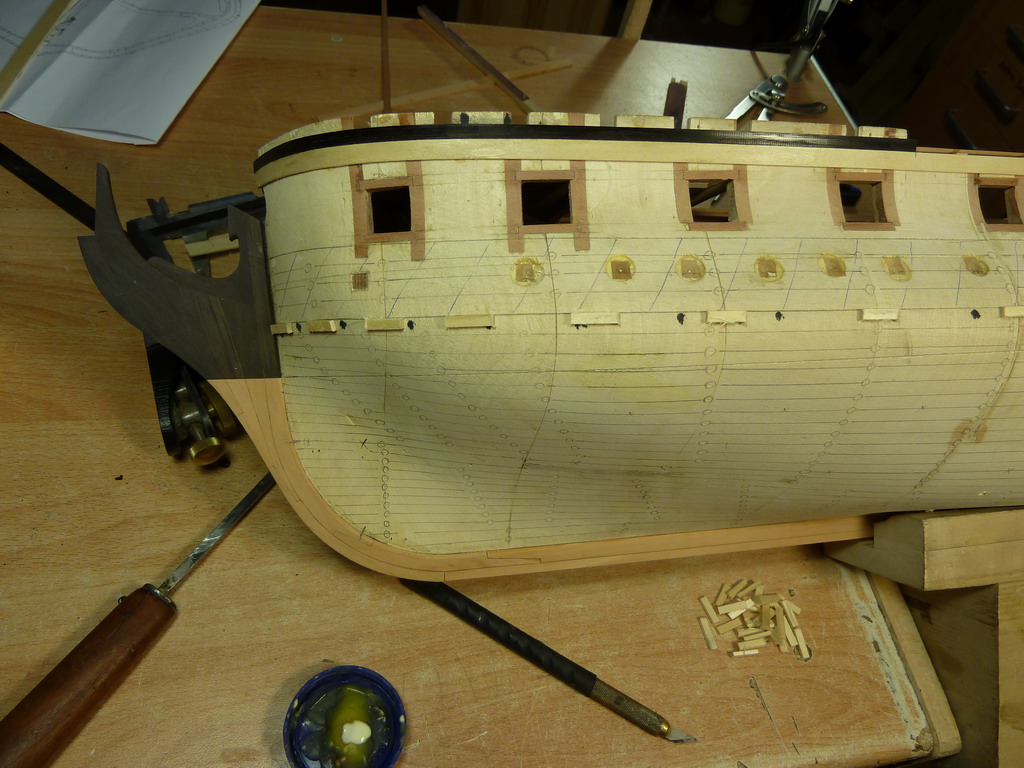

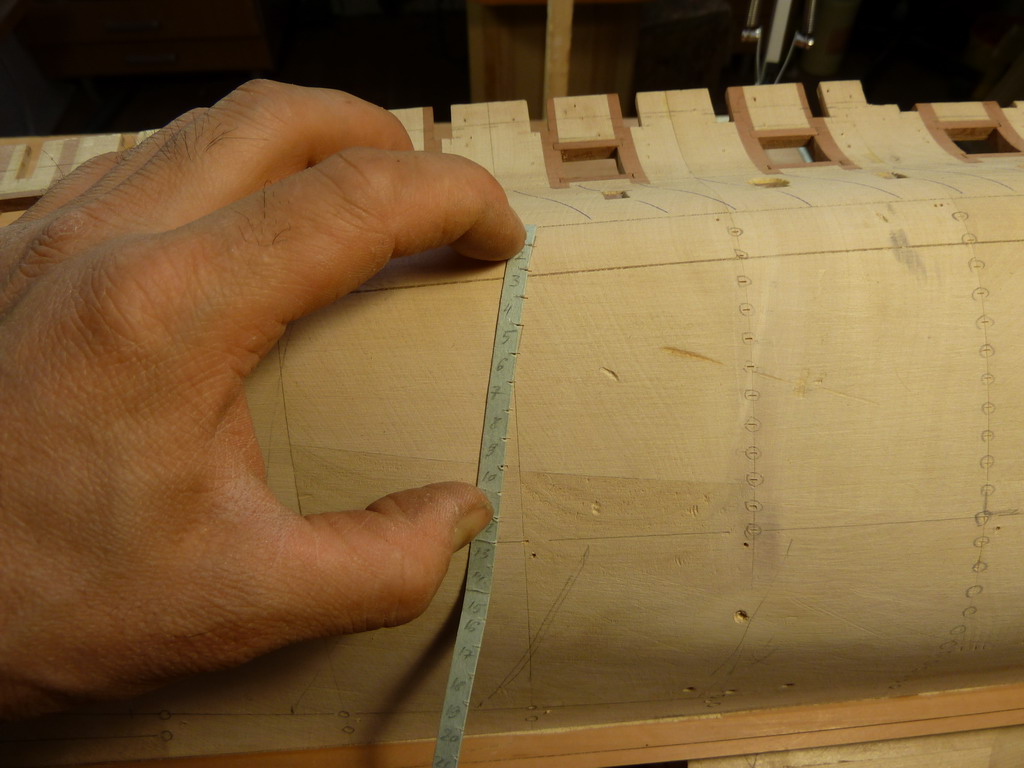

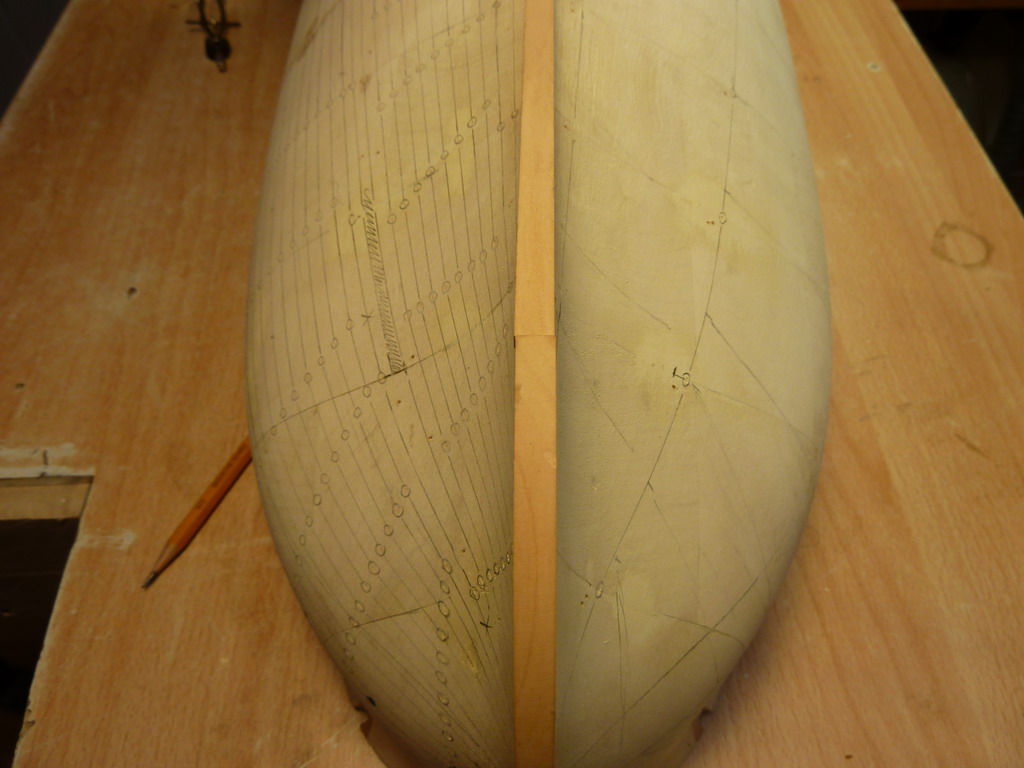

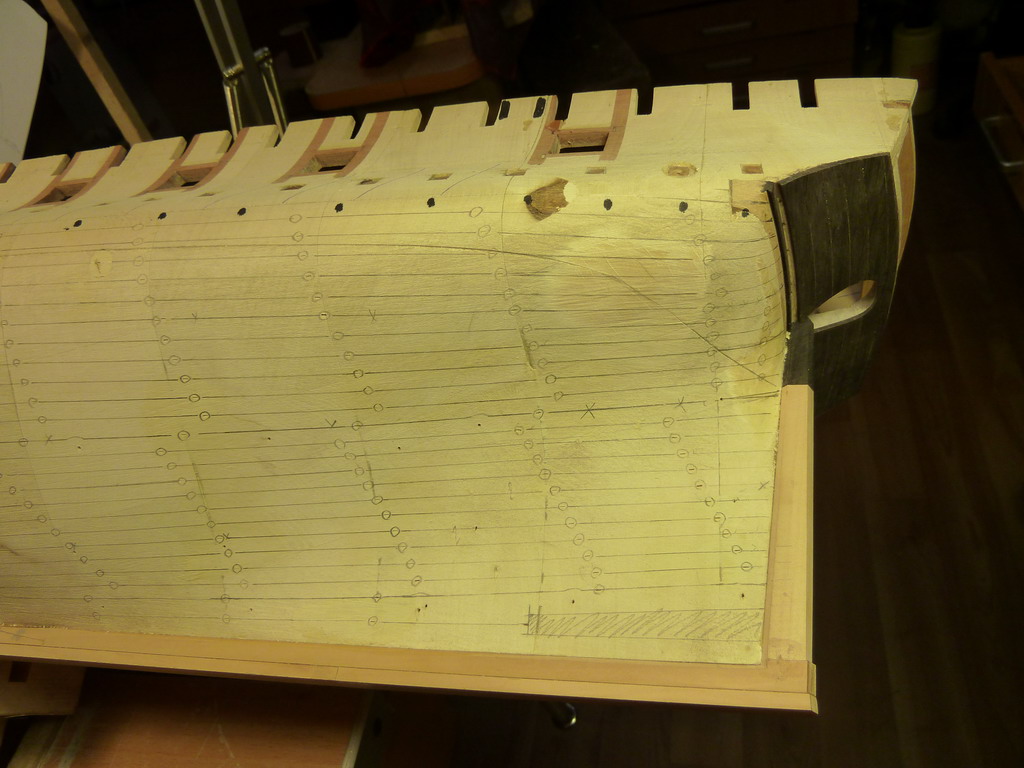

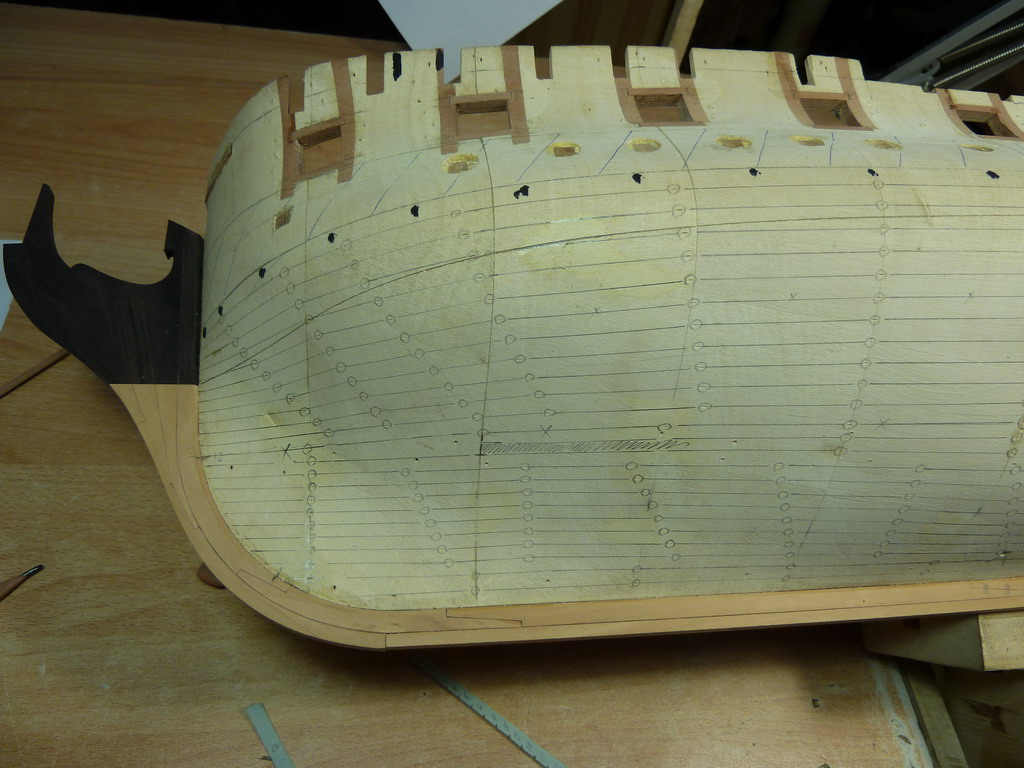

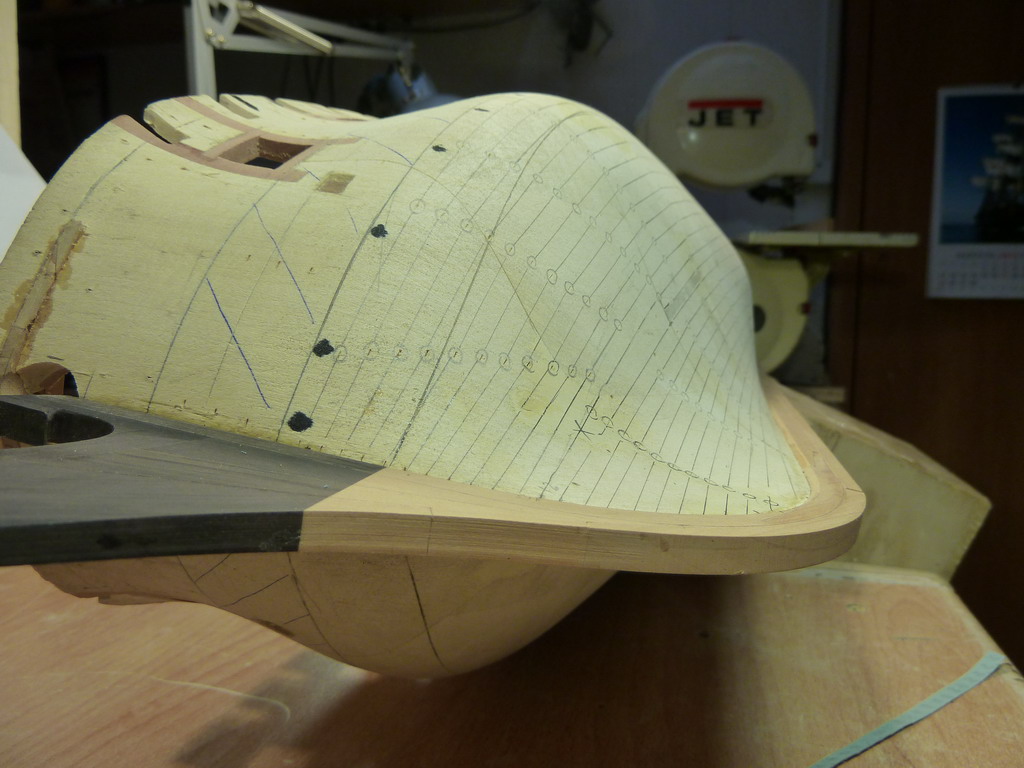

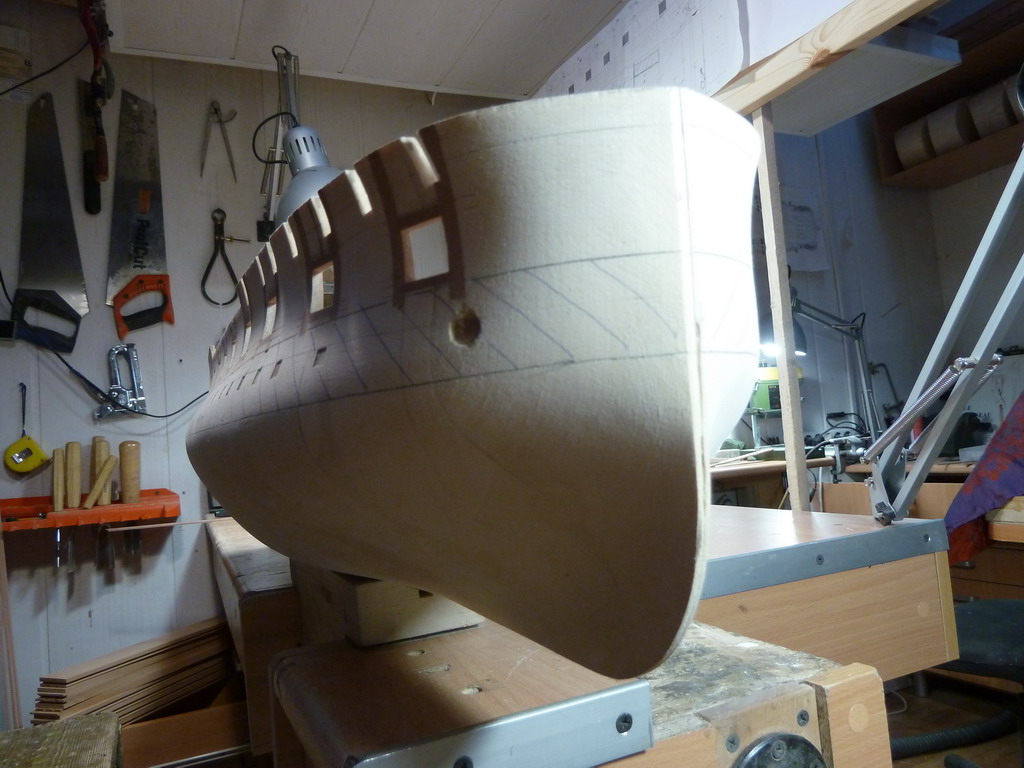

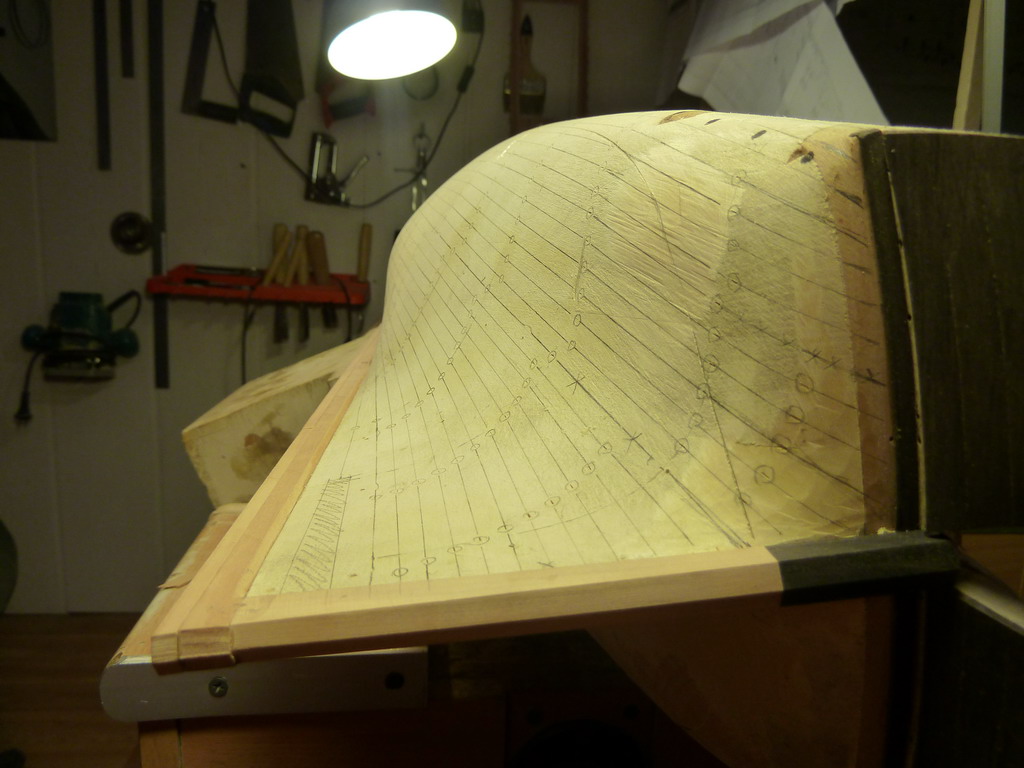

Начинаю разметку обшивки. От того как будет она выполнена во многом зависит внешний вид модели. Я придумал довольно простой способ разметки. Начало традиционное - разметка геолиний. Зона бархоутов состоящая из 4 поясов была размечена еще на стадии изготовления чернового корпуса,c помощью шаблона. За базу для разметки взял нижнюю линию бархоута. На полоске тонкого картона сделал ножом насечки через расстояние равное ширине доски на миделе. Первую геолинию решил провести примерно посередине на границе 12 го и 13 пояса, в месте носового потеряя. На миделе с помощью шаблона сделал метку по 12 му поясу, на штевнях положение этой линии снял с чертежа. Далее приколол по этим трем точкам тонкую рейку и постарался придать ей плавность по всей длине корпуса. Не должно быть перегибов при взгляде с любого ракурса. После выравнивания приколол её кнопками и обвел карандашом. Вторая линия будет на границе 2 го и 3 го пояса от киля. Это связано с нестандартной её шириной в районе кормового дейдвуда из за потеряя. Теперь я получил два участка из 12 и 11 поясов. Собственно осталось разделить их на соответствующее количество частей. Делается это с помощью того же шаблона полоски. При заужении полоска ставится наискосок, что автоматически дает меньший размер. Когда угол полоски становится слишком большим делаю еще одну поменьше и продолжаю ей. Накалываю полоски с помощью микростамески 2 мм. Осталось все наколотые метки соединить с помощью короткой линейки или просто рейки. Получившаяся немного ломаная линия позволяет оценить плавность всего пояса. При наклейке обшивки ориентиром все равно будет не линия а засечки.
Вложения
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2594
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Корпус La Belle Poule 1:48.

#13 Сообщение Dmitry Shevelev » Пт фев 22, 2013 20:54

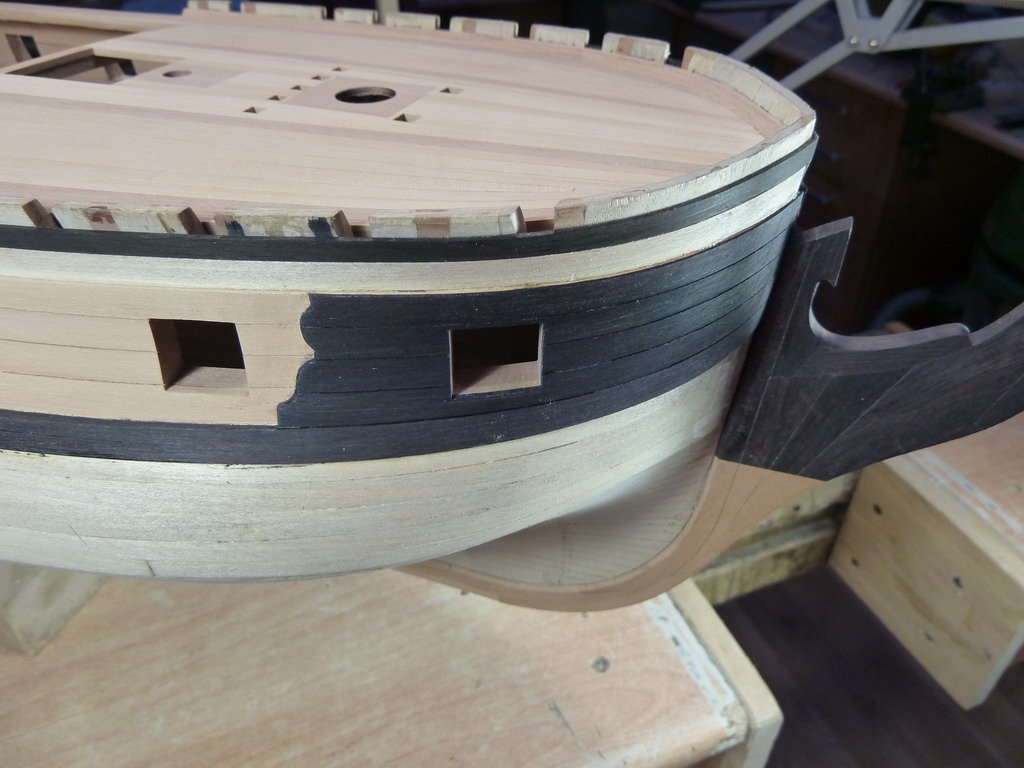

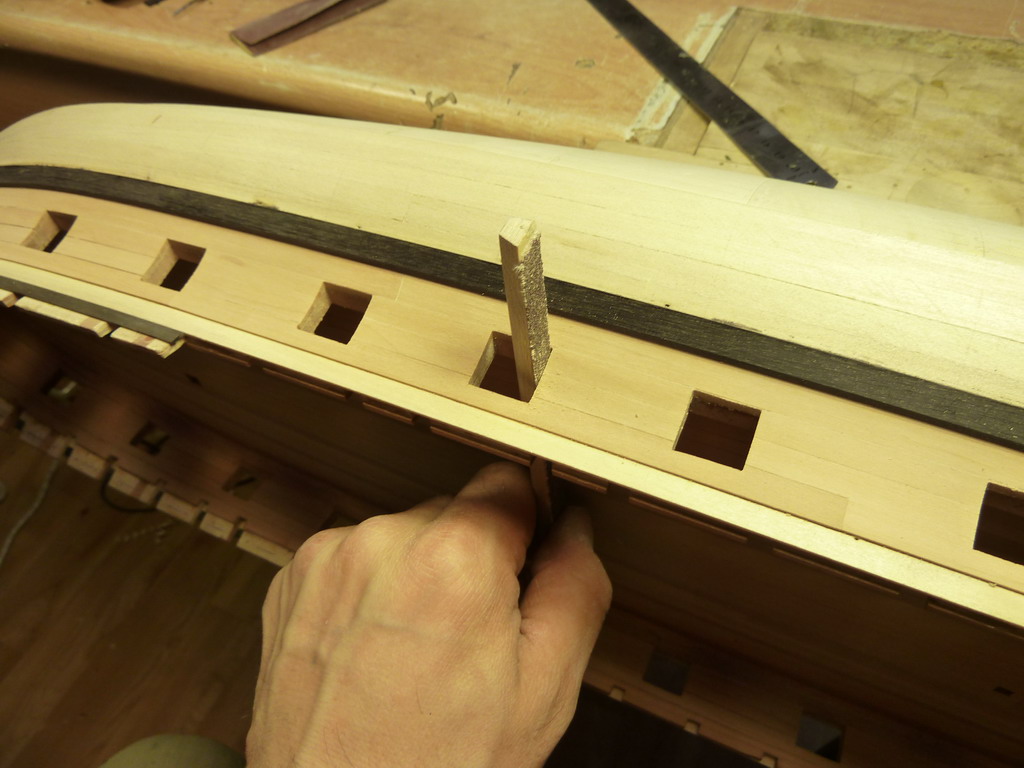

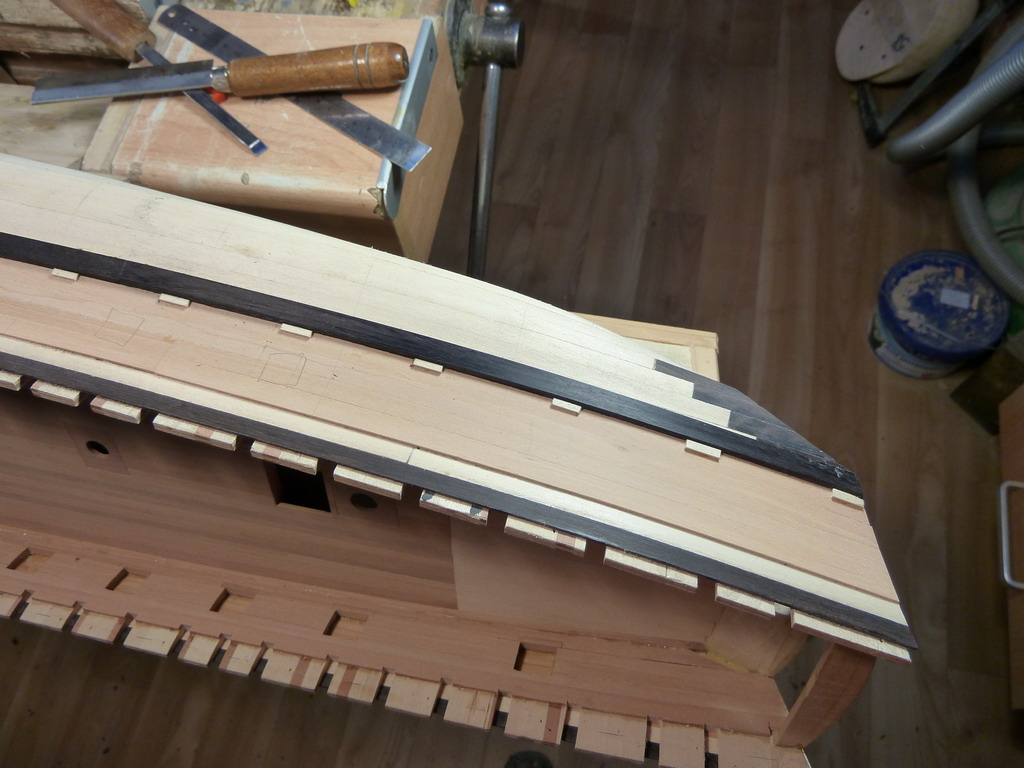

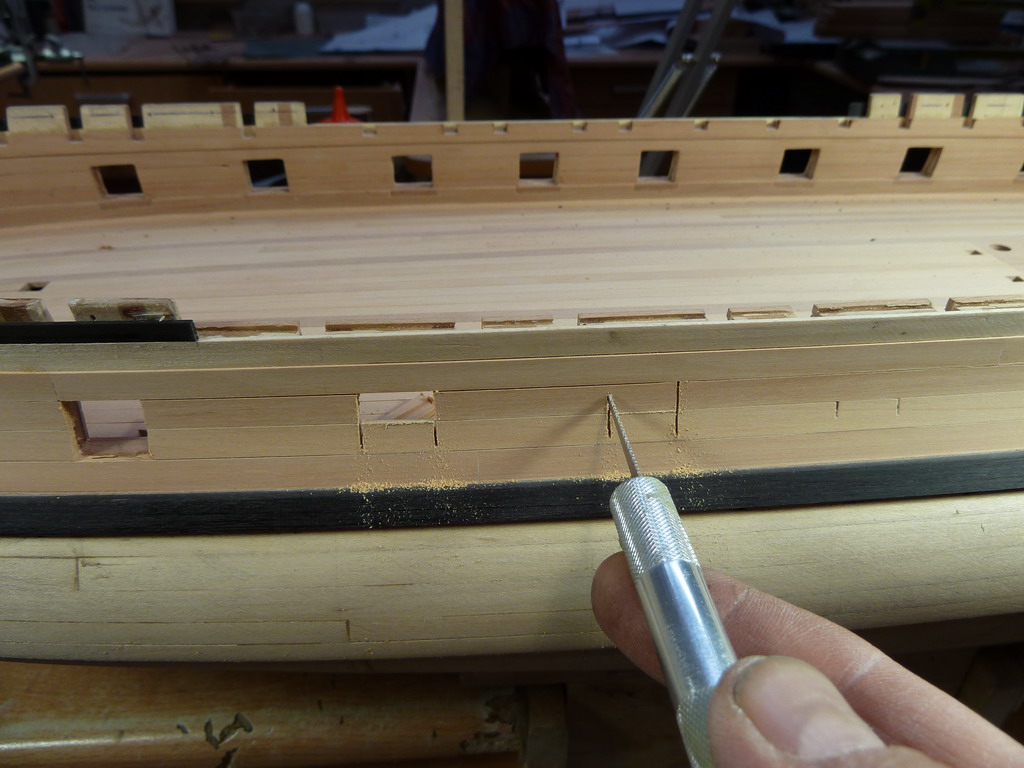

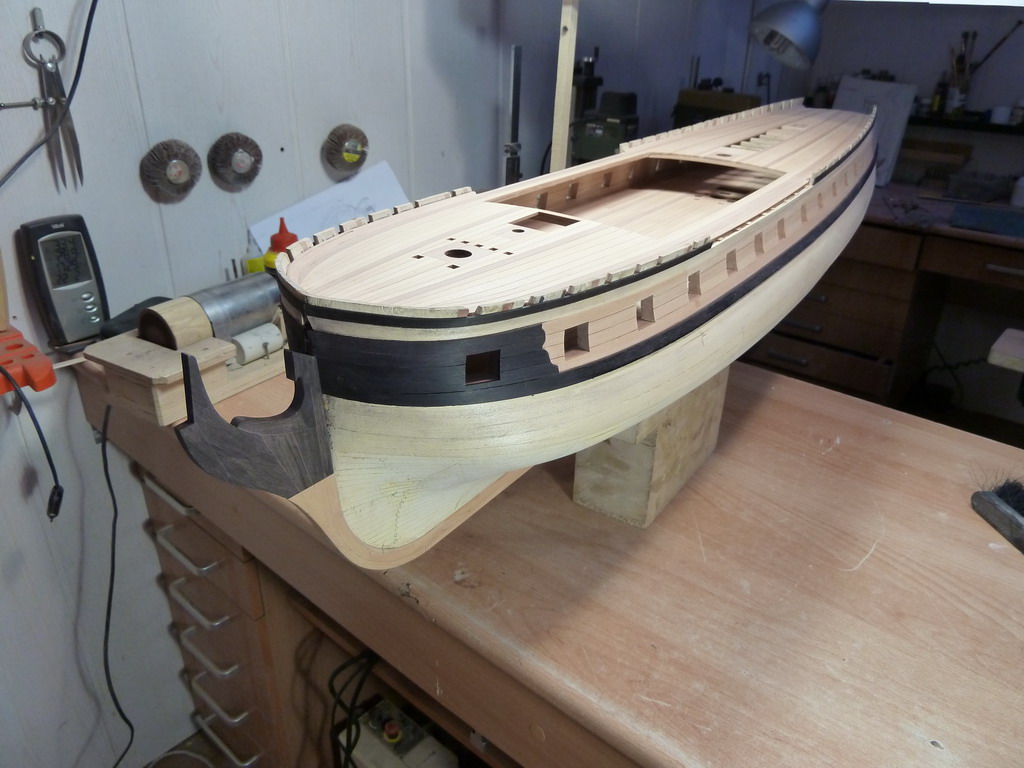

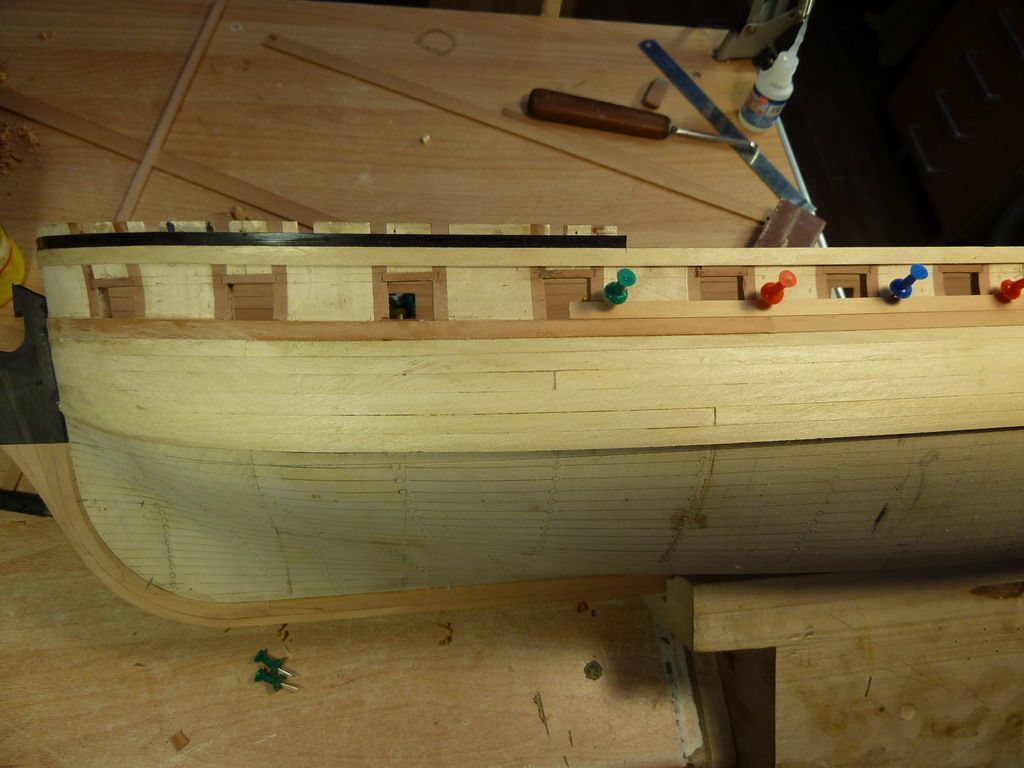

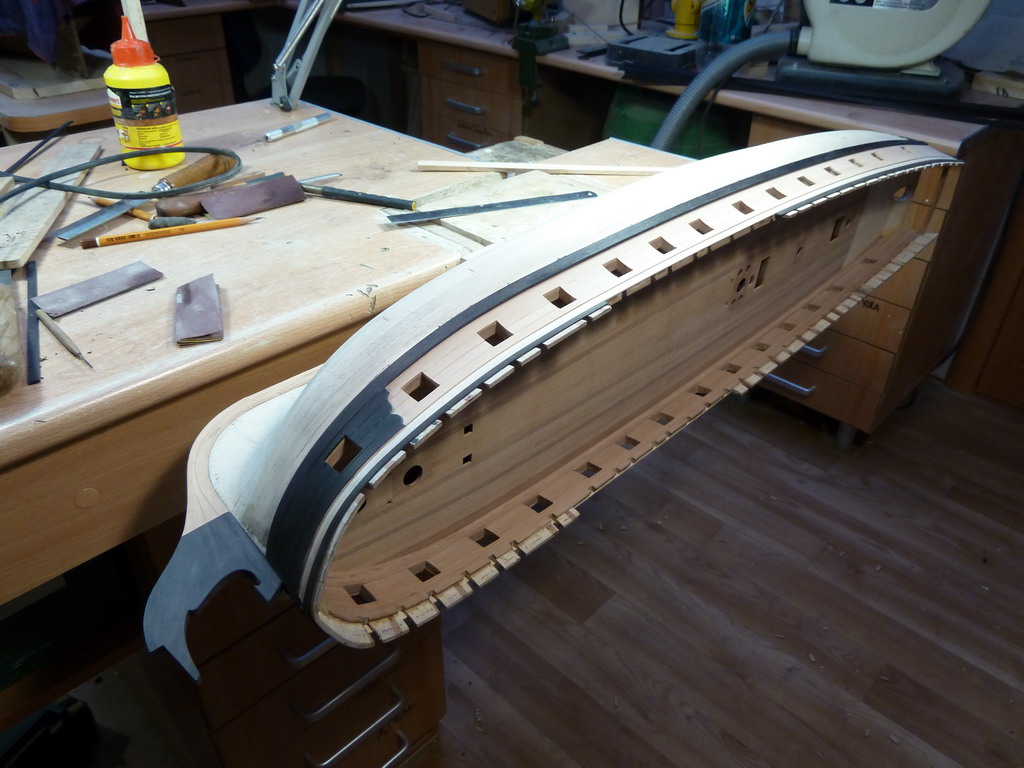

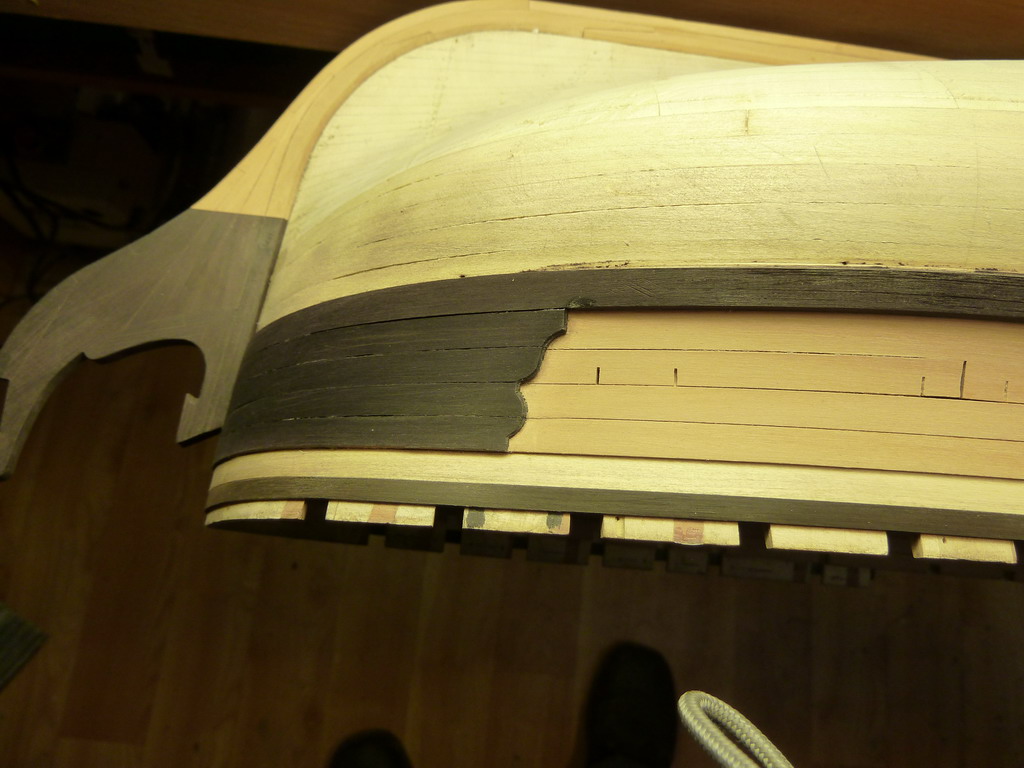

Начинается долгая и достаточно нудная операция - обшивка. начал с установки временного пояса из липы. На этом месте будет фрезерованный фигурный пояс. После приклейки обшивки временная рейка будет убрана и в получившуюся щель вклеен фигурный пояс. Бархоутная зона имеет толщину 3,5 мм, с припуском на обработку 4 мм. Поэтому решил делать её из двух слоев - нижний из липы, верхний из черного граба. Первая рейка клеится по приклеенным сухарикам. Всего 4 пояса из липы , далее вверх еще 4 из груши.. Зачищаю начисто и приклеиваю опять временные сухарики для вклейки уже верхнего чистового пояса бархоута. Потом зашиваю грабом зону усиленной обшивки в носу. Зачищаю её и обрезаю припуск по длине используя для разметки фигурного края картонный шаблон снятый с чертежа. Теперь прорезаю порты в чистовой обшивке и зачищаю их шкурниками начисто.
Вложения
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2594
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Корпус La Belle Poule 1:48.

#14 Сообщение Dmitry Shevelev » Пт фев 22, 2013 20:58

...
Вложения
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2594
Зарегистрирован: Чт ноя 13, 2008 20:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 827 раз

Re: Корпус La Belle Poule 1:48.

#15 Сообщение Dmitry Shevelev » Сб фев 23, 2013 14:03

mixa1971 писал(а):Дима, а черный граб чуть заходит на грушу или ровно по границе с липой?
на 0,5 мм заходит на грушу.
