Re: Корпус La Belle Poule 1:48.

#31 Сообщение bolik »

Дмитрий, если можно, пару вопросов.

Я так понимаю, нижний пояс обшивки из груши идет одинаковым по высоте (толщине) с поясом из липы?
И когда снимается грушевая часть выше ВЛ, рейки стачиваются практически до "скорлупы"?
Как удается получить одинаковую глубину стачивания, тем более на узких "треугольных" участках у носа?

При этом липовый бархоутный пояс не стачивается вообще, чтобы осталась двойная толщина после приклейки граба?
К сожалению, по фотографиям слабо удается уловить именно толщину реек...

И касательно окон.
Они в итоге вырезаются и вклеиваются поштучно с внешней стороны или единым блоком с внутренней?

И верхняя рейка-"косяк" в корпусе полукруглая, а окна из прямолинейных сегментов - как удается избежать щелей?

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2622
Зарегистрирован: Чт ноя 13, 2008 19:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 841 раз

Re: Корпус La Belle Poule 1:48.

#32 Сообщение Dmitry Shevelev »

Я так понимаю, нижний пояс обшивки из груши идет одинаковым по высоте (толщине) с поясом из липы?
И когда снимается грушевая часть выше ВЛ, рейки стачиваются практически до "скорлупы"?
Не совсем так. Липовая черновая обшивка 2 мм. Ниже грушевая 4 мм, дальше с шагом 0,5 мм плавно сходит до 2 мм. Поэтому срезать приходится только грушу выше КВЛ. В носу и корме действительно приходится сводить липу почти до нуля. Только я это делаю рубанком еще до приклеивания.
Как удается получить одинаковую глубину стачивания, тем более на узких "треугольных" участках у носа?
Да собственно строго одинаковую и не требуется. В носу я всю обшивку свожу до 1,5 мм. примерно.
Они в итоге вырезаются и вклеиваются поштучно с внешней стороны или единым блоком с внутренней?
Окна вырезаются поштучно и вклеиваются с внешней стороны. Вертикальные косяки контртимберсы имеют выбраные четверти для фиксации окон.
И верхняя рейка-"косяк" в корпусе полукруглая, а окна из прямолинейных сегментов - как удается избежать щелей?
Окна не прямоугольные. Их геометрия снята непосредственно с фактических проемов. Для этого я сначала приклеиваю пластик на капли циана к рамам и обвожу контуры ножом.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2622
Зарегистрирован: Чт ноя 13, 2008 19:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 841 раз

Re: Корпус La Belle Poule 1:48.

#33 Сообщение Dmitry Shevelev »

Не поверю, что Шевелев не умеет работать с красками, морилками и т.д..
Конечно могу. Раньше и делал всегда так. Только крашеная груша не заменит граб, который от эбена по структуре даже спец не каждый отличит. Корпус заказной, поэтому как попросили ,так и делаю. Технологию разделения цветов придумал в ходе работы над этим корпусом.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

bolik
Сообщения: 40
Зарегистрирован: Чт июл 14, 2005 23:19

Re: Корпус La Belle Poule 1:48.

#34 Сообщение bolik »

Спасибо за ответы. Если позволите, еще пара уточнений.
Dmitry Shevelev писал(а):Не совсем так. Липовая черновая обшивка 2 мм. Ниже грушевая 4 мм, дальше с шагом 0,5 мм плавно сходит до 2 мм.
То есть в нескольних поясах ниже бархоута рейки в сечении получаются не прямоугольными, а клиновидными?
Это и у реального корабля так?
А разве бархоутный пояс не должен иметь снизу такую же ступеньку, как и сверху?

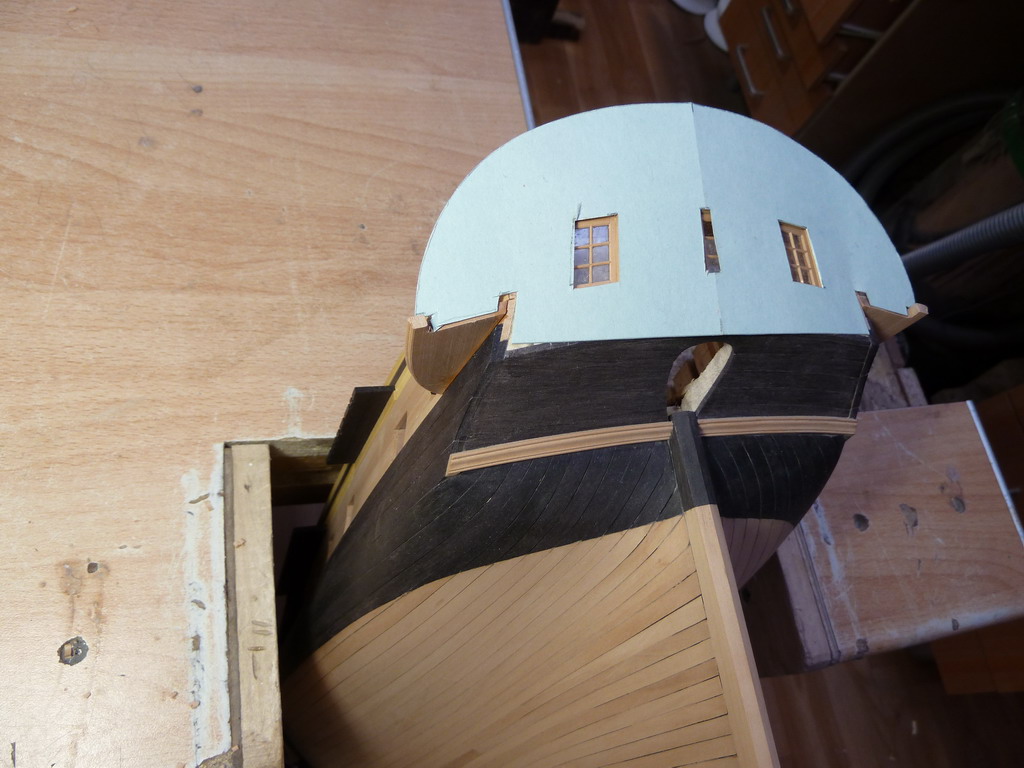

Окна не прямоугольные. Их геометрия снята непосредственно с фактических проемов. Для этого я сначала приклеиваю пластик на капли циана к рамам и обвожу контуры ножом.
Просто вот тут на фото выглядит так, как будто верхние рамы составлены из кусков прямоугольных реек, как и нижние.
Верхние рейки _потом_ обрабатываются, для придания им дугообразного профиля? Или еще _до_ приклейки на пластик, просто на фото незаметно?
Погибь у верхнего косяка на корме, конечно, не очень большая, но все-таки она есть.

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2622
Зарегистрирован: Чт ноя 13, 2008 19:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 841 раз

Re: Корпус La Belle Poule 1:48.

#35 Сообщение Dmitry Shevelev »

То есть в нескольних поясах ниже бархоута рейки в сечении получаются не прямоугольными, а клиновидными?
Это и у реального корабля так?
А разве бархоутный пояс не должен иметь снизу такую же ступеньку, как и сверху?
Да, клиновидные,иначе плотно не ляжет. У настоящих тоже так. Бархоут у французов в этот период уже имел внизу плавный переход к обшивке.

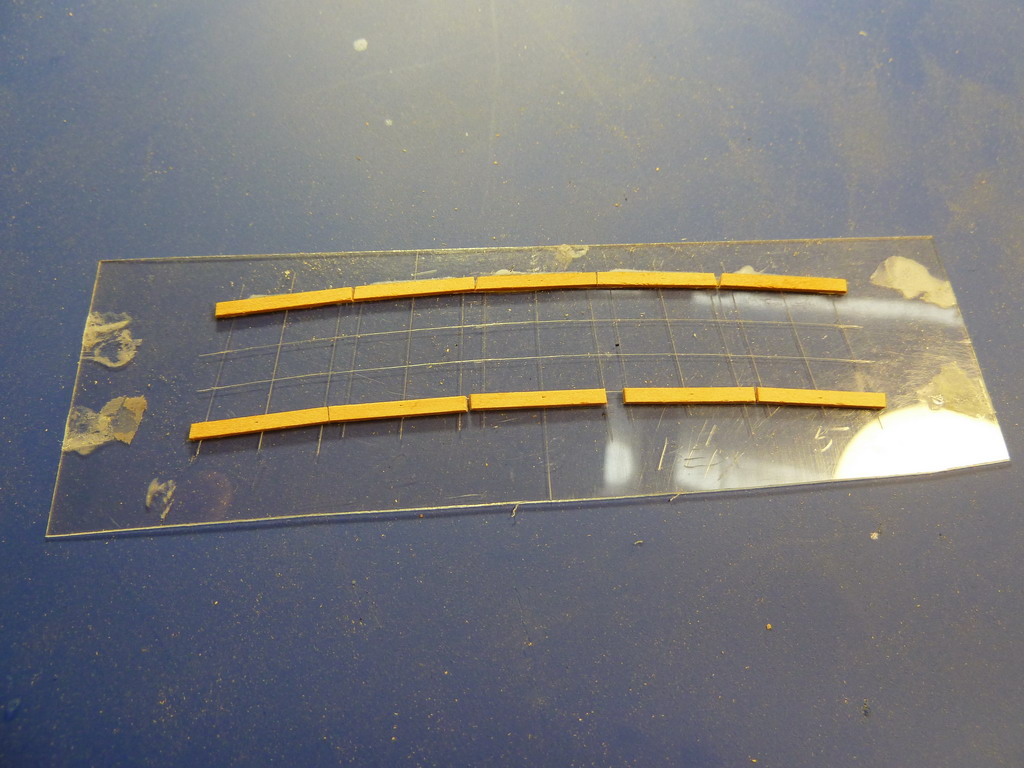

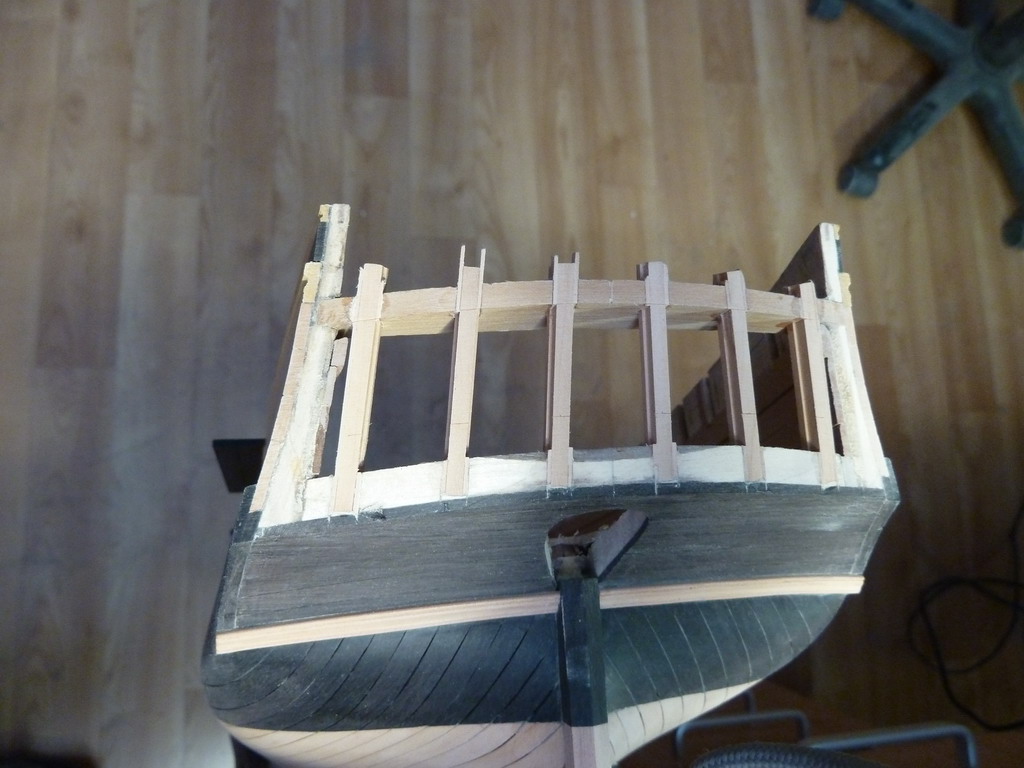

Просто вот тут на фото выглядит так, как будто верхние рамы составлены из кусков прямоугольных реек, как и нижние.
Да, из кусков реек набрано. Потом снаружи еще рейкой прикрыто будет по периметру. То есть крайние бруски рам специально сделаны чуть шире чем на чертеже.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2622
Зарегистрирован: Чт ноя 13, 2008 19:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 841 раз

Re: Корпус La Belle Poule 1:48.

#36 Сообщение Dmitry Shevelev »

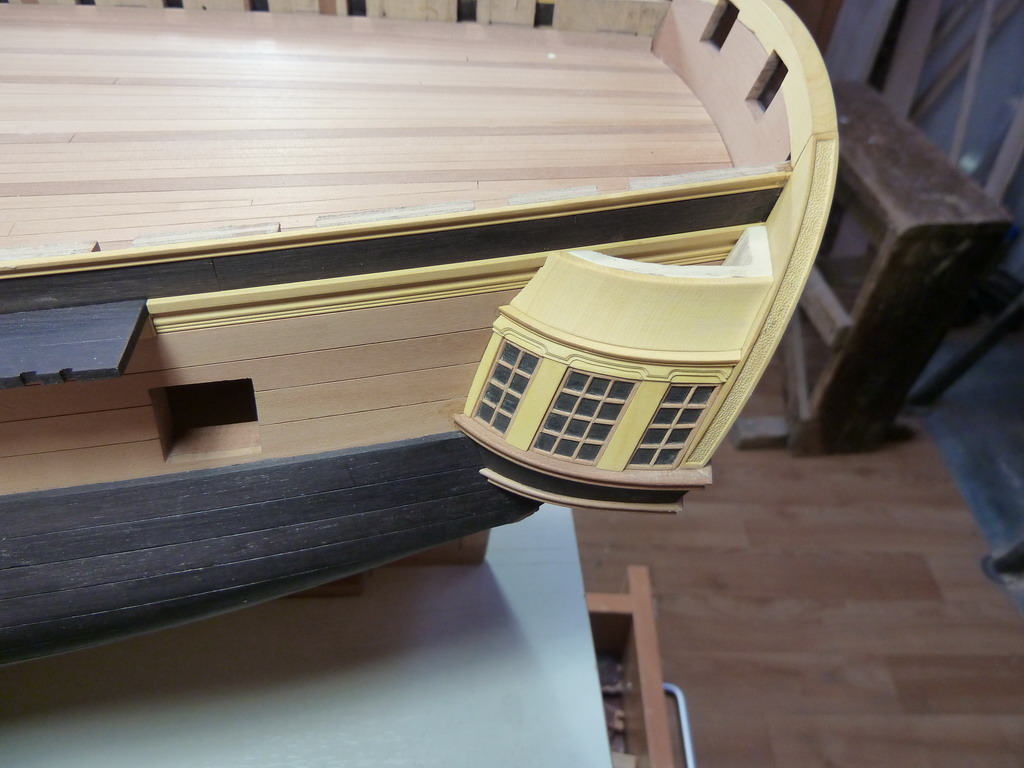

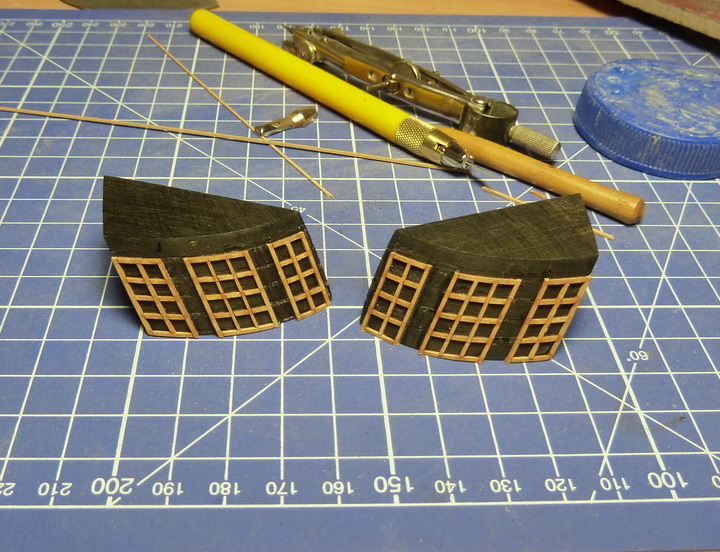

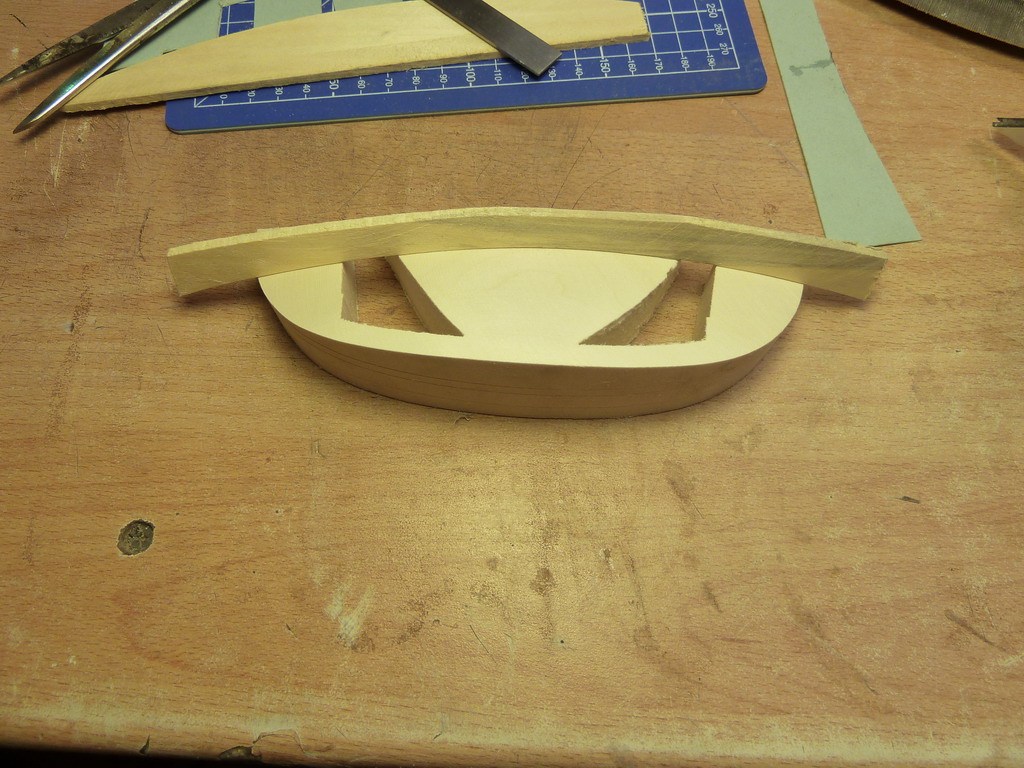

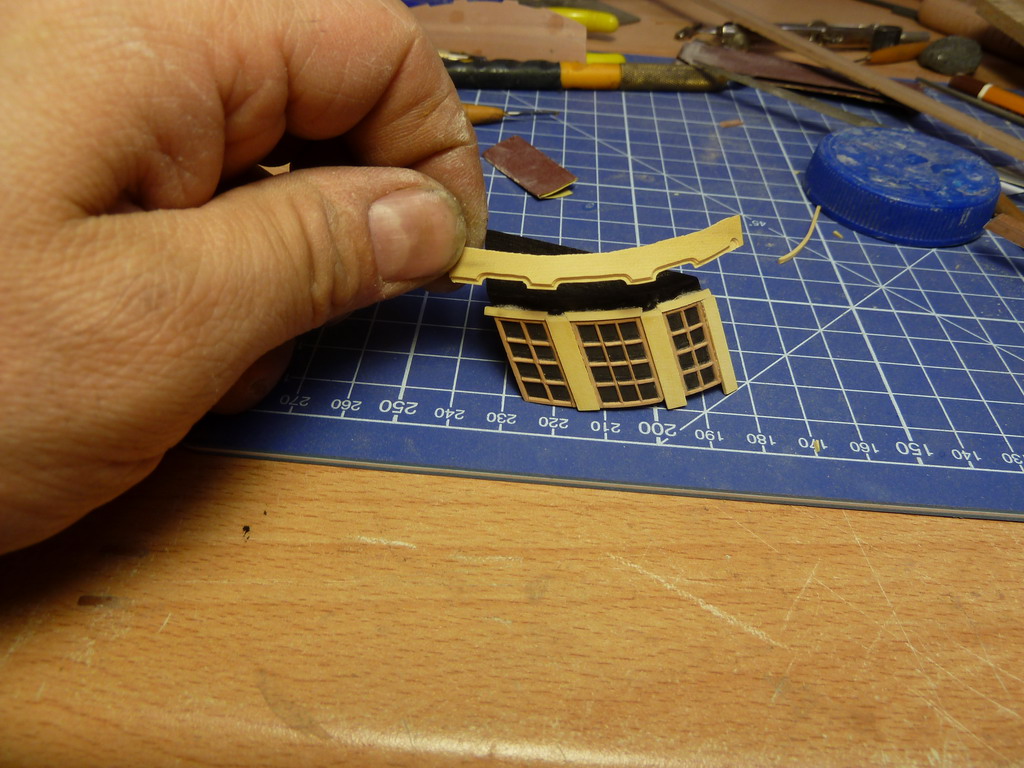

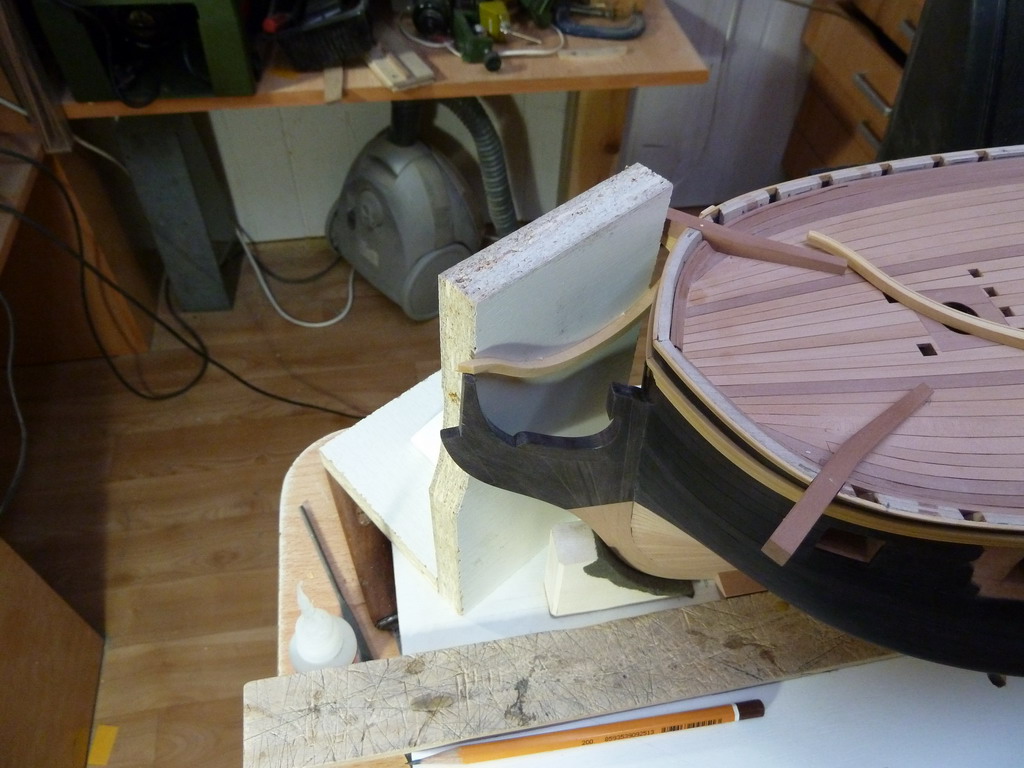

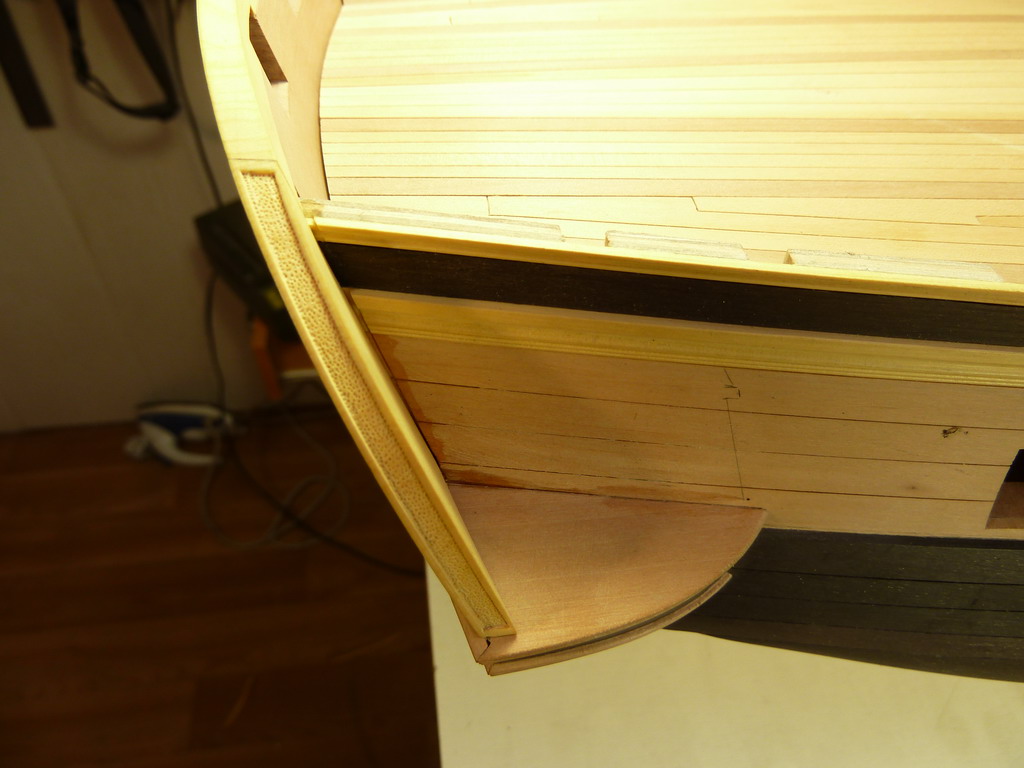

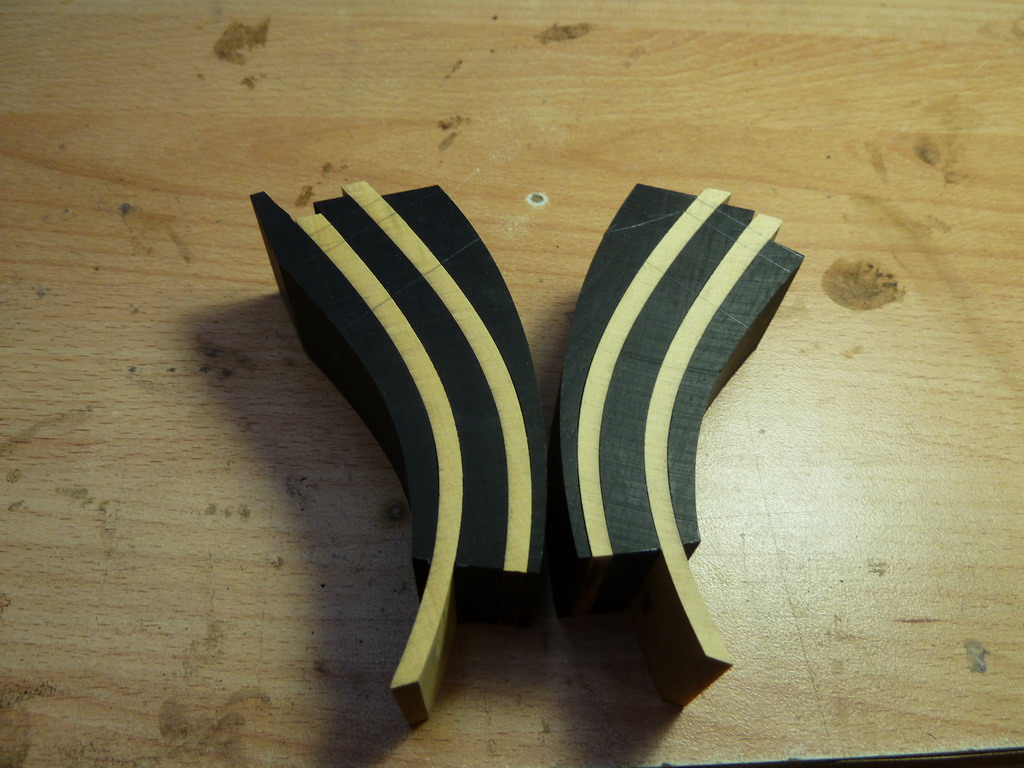

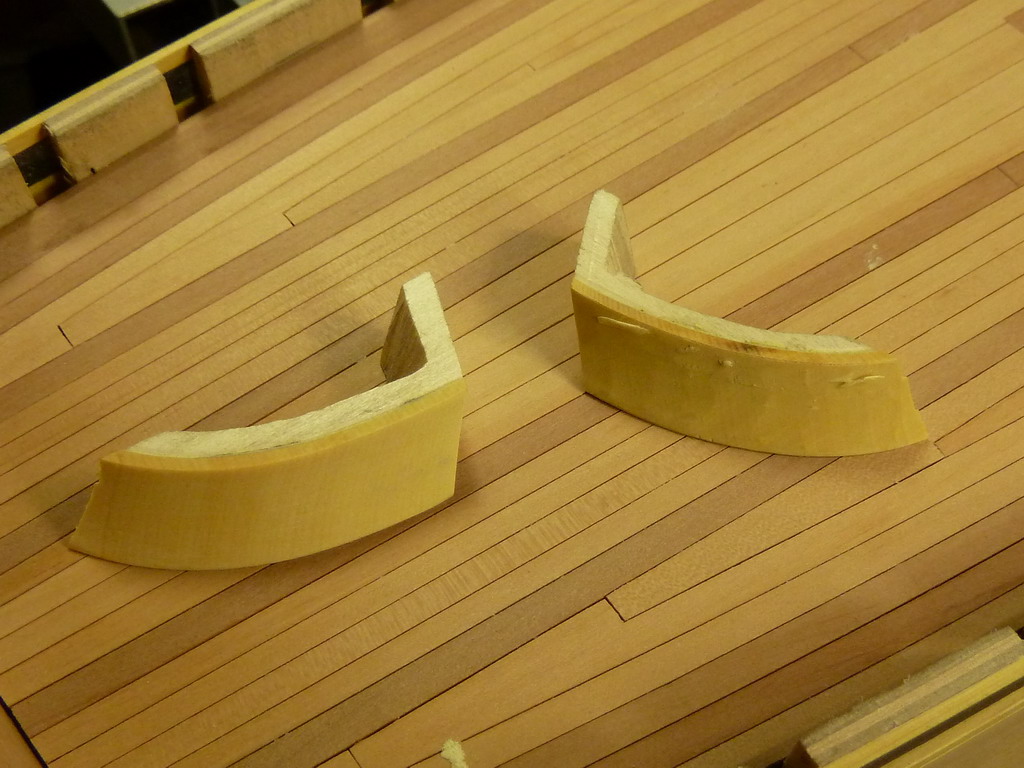

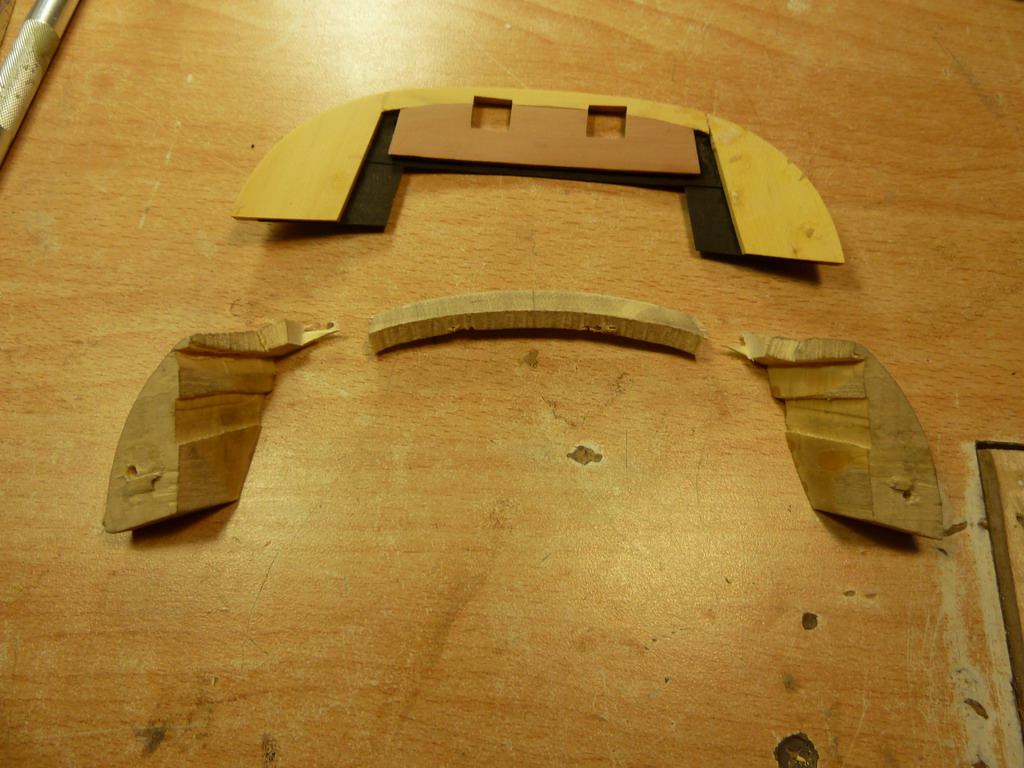

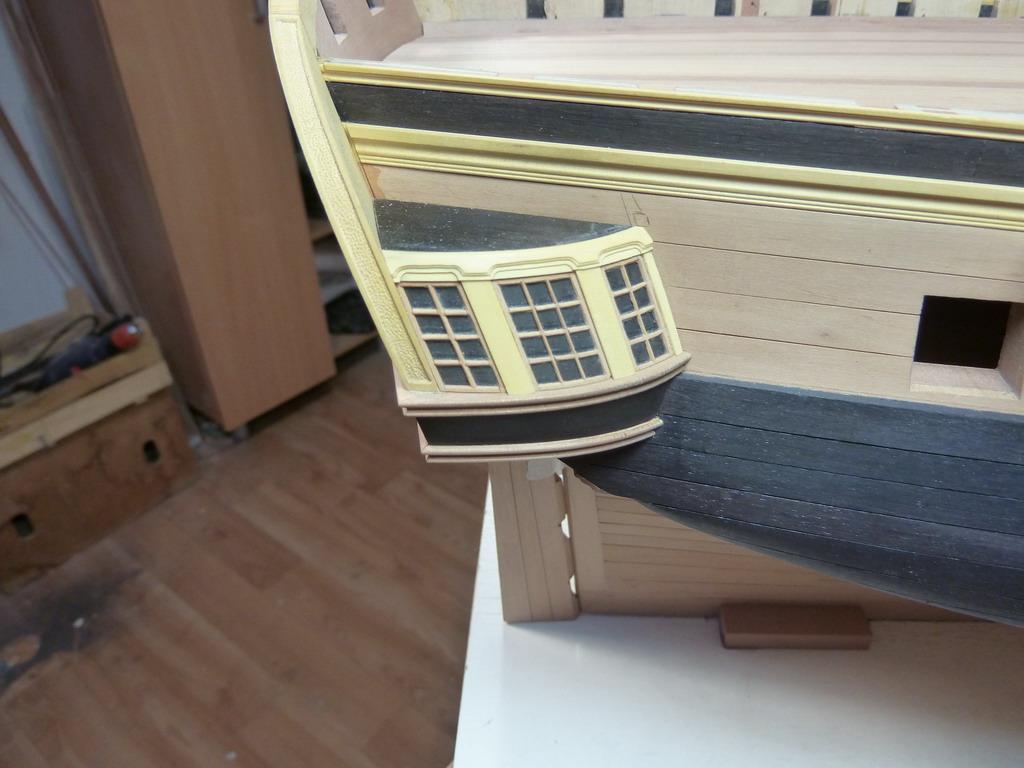

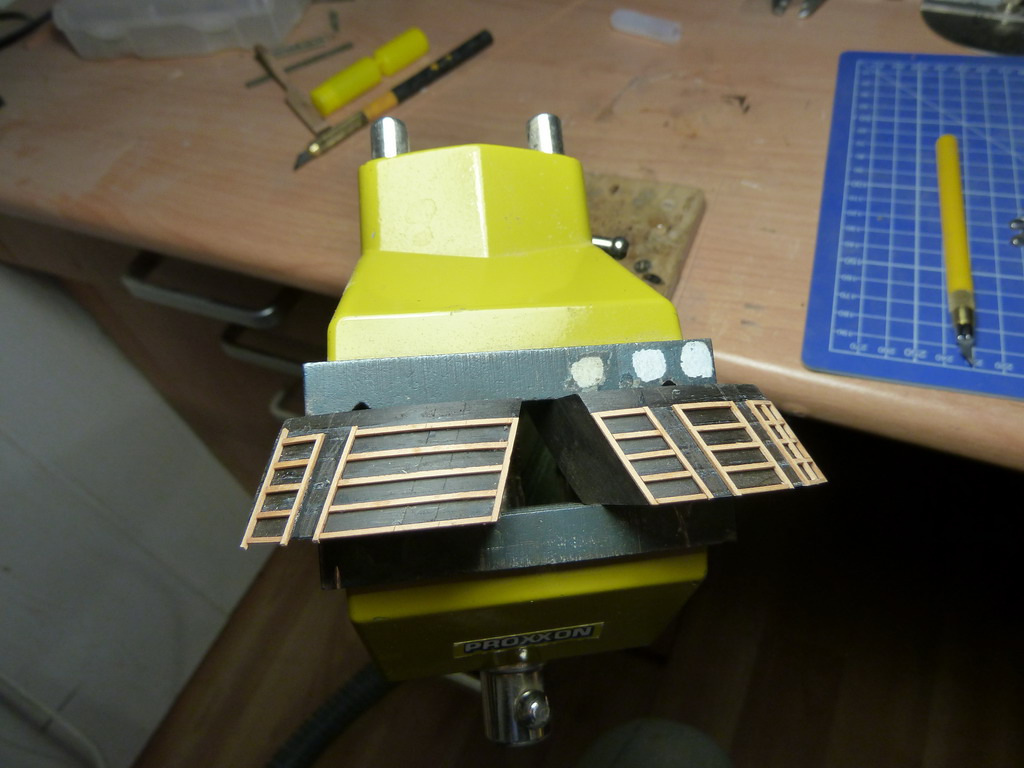

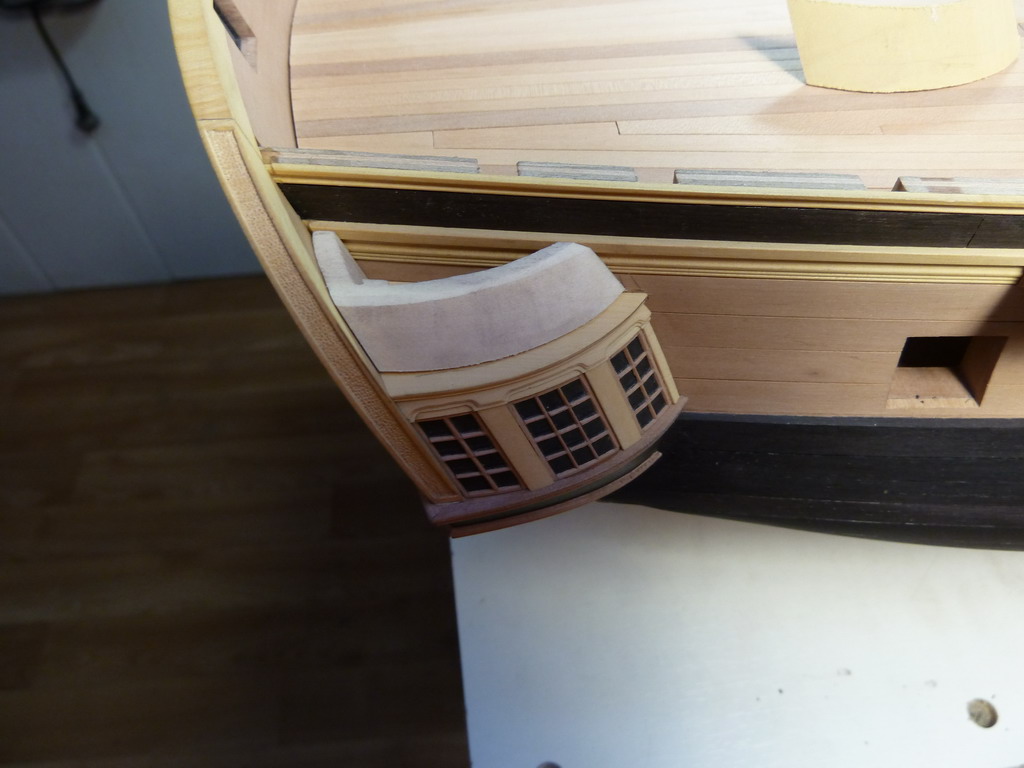

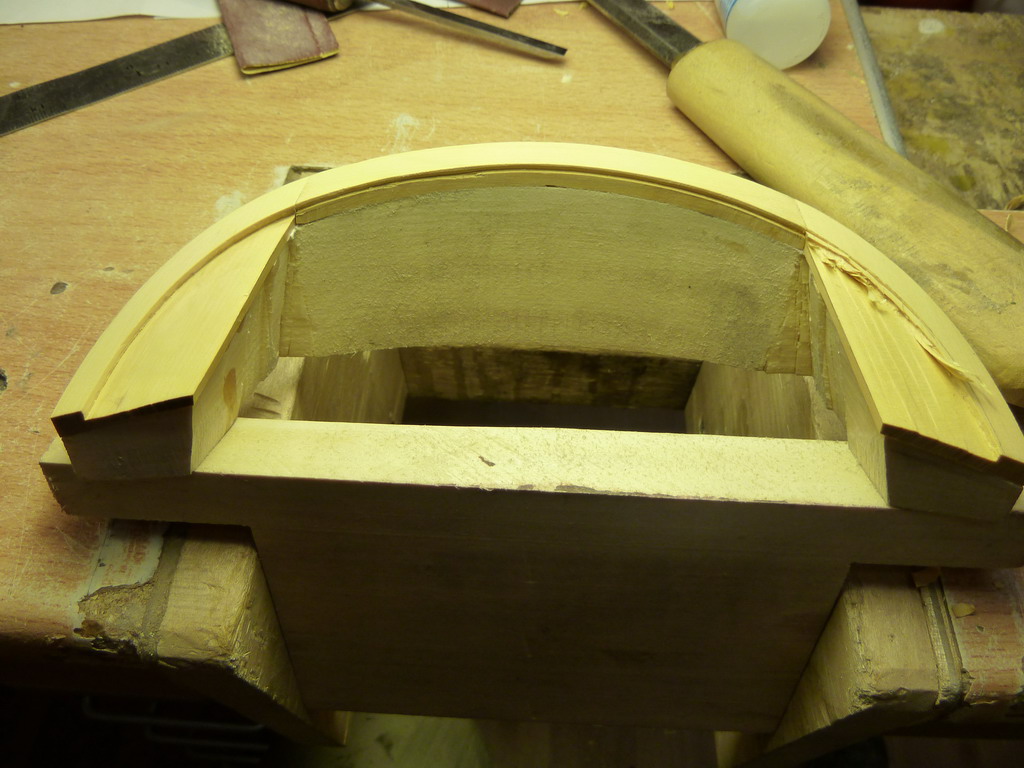

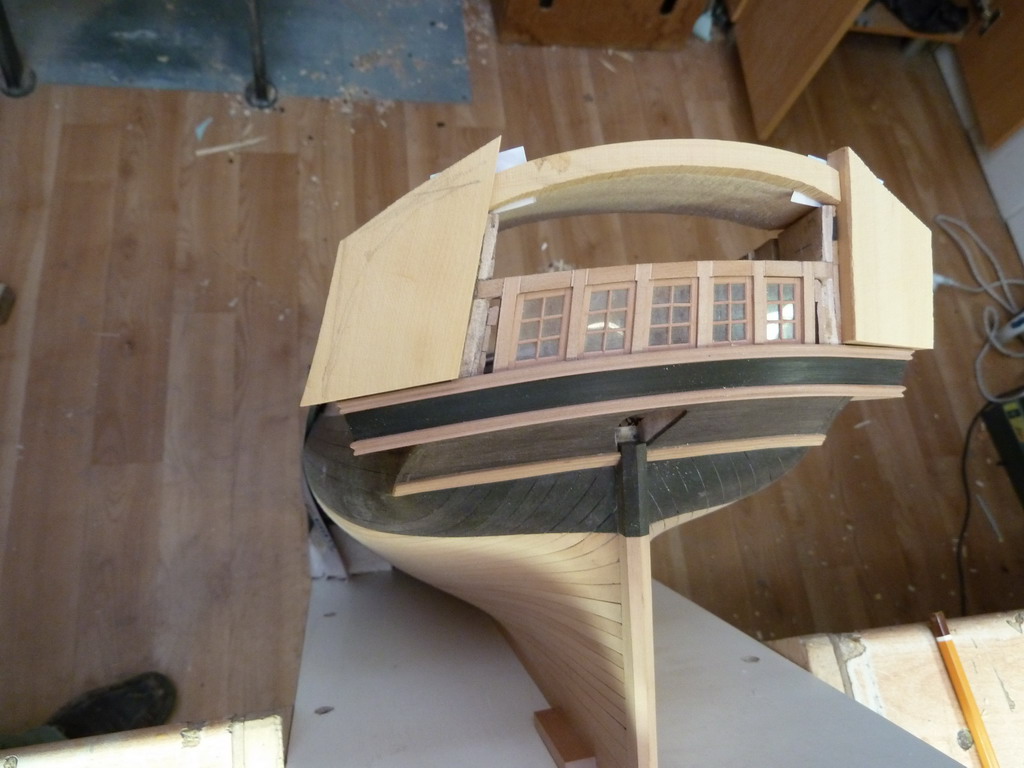

Постройка галереи. Снимал подробно, вроде нет смысла объяснять.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2622
Зарегистрирован: Чт ноя 13, 2008 19:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 841 раз

Re: Корпус La Belle Poule 1:48.

#37 Сообщение Dmitry Shevelev »

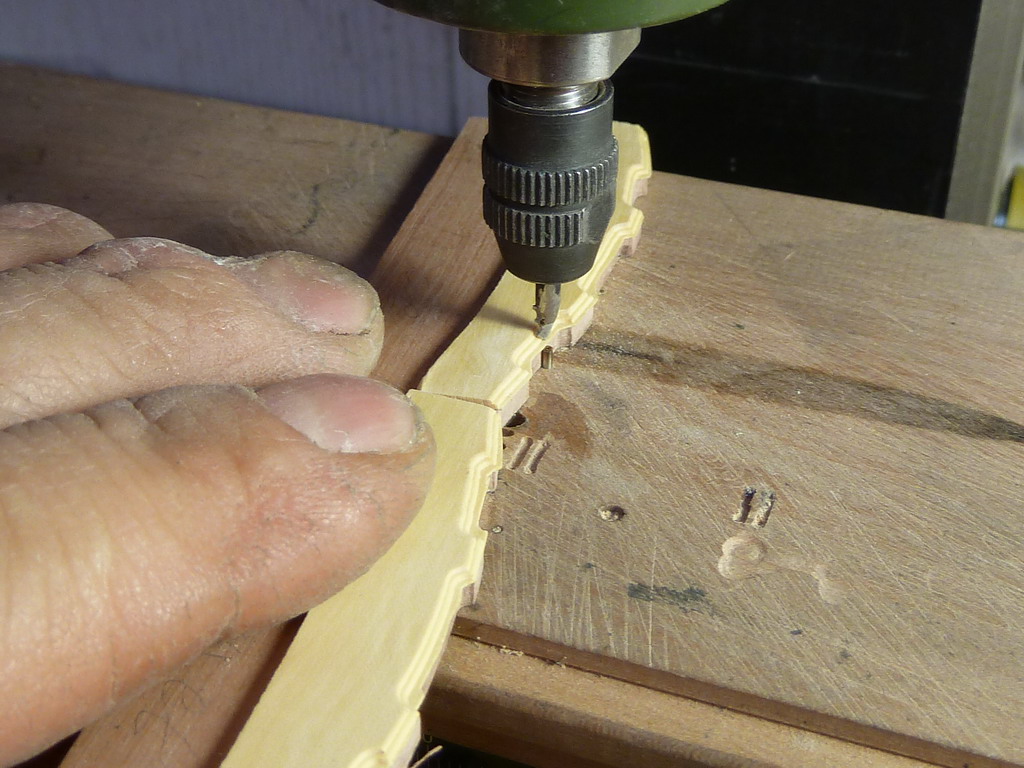

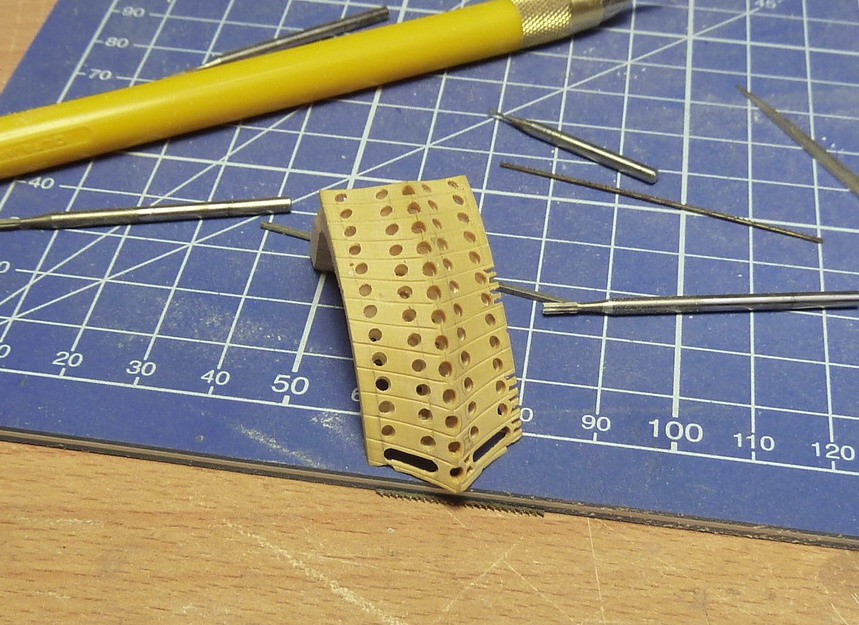

продолжение...
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Последний раз редактировалось Dmitry Shevelev Ср мар 13, 2013 6:57, всего редактировалось 1 раз.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2622
Зарегистрирован: Чт ноя 13, 2008 19:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 841 раз

Re: Корпус La Belle Poule 1:48.

#38 Сообщение Dmitry Shevelev »

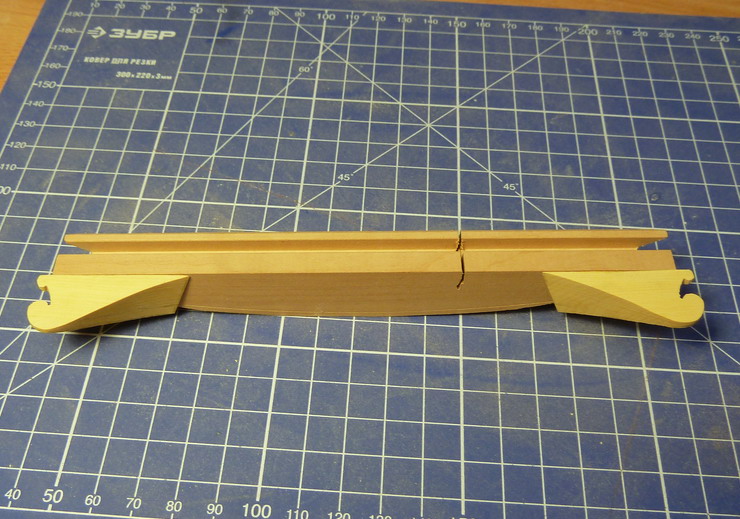

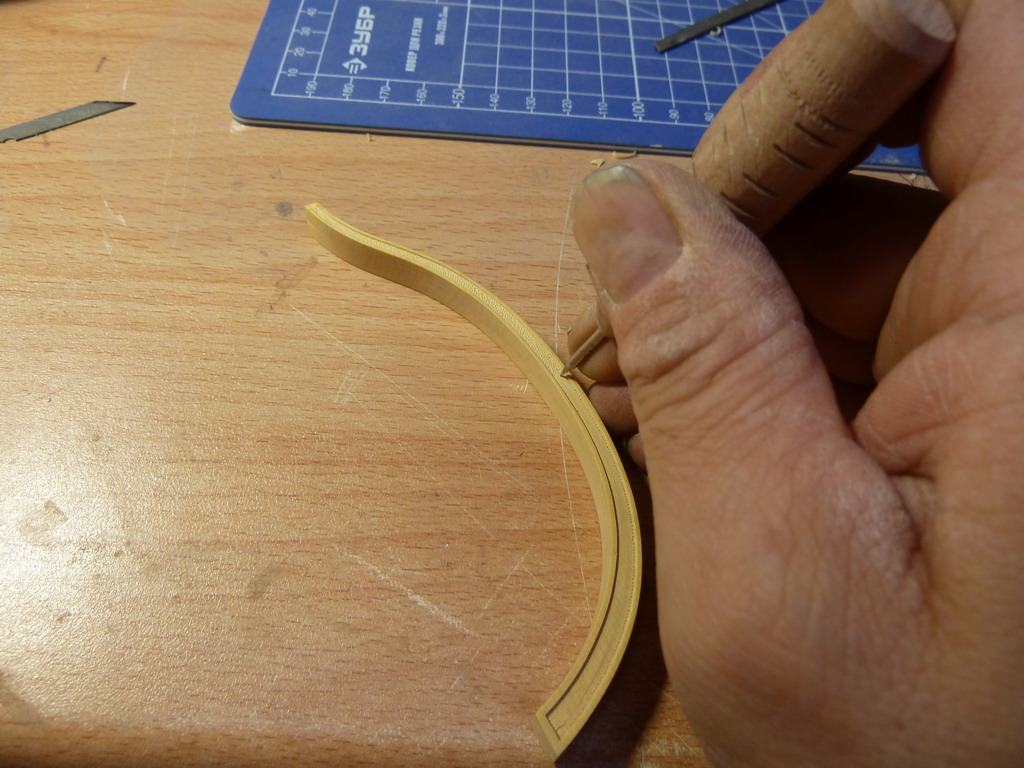

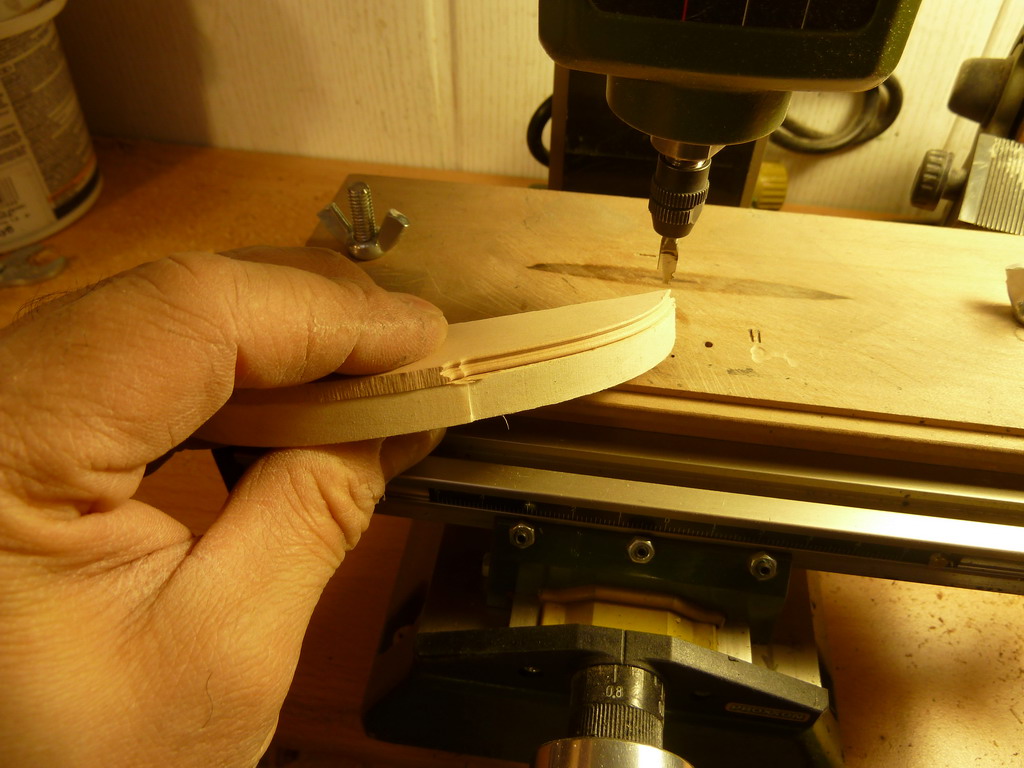

продолжение...
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Последний раз редактировалось Dmitry Shevelev Ср мар 13, 2013 6:58, всего редактировалось 2 раза.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2622
Зарегистрирован: Чт ноя 13, 2008 19:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 841 раз

Re: Корпус La Belle Poule 1:48.

#39 Сообщение Dmitry Shevelev »

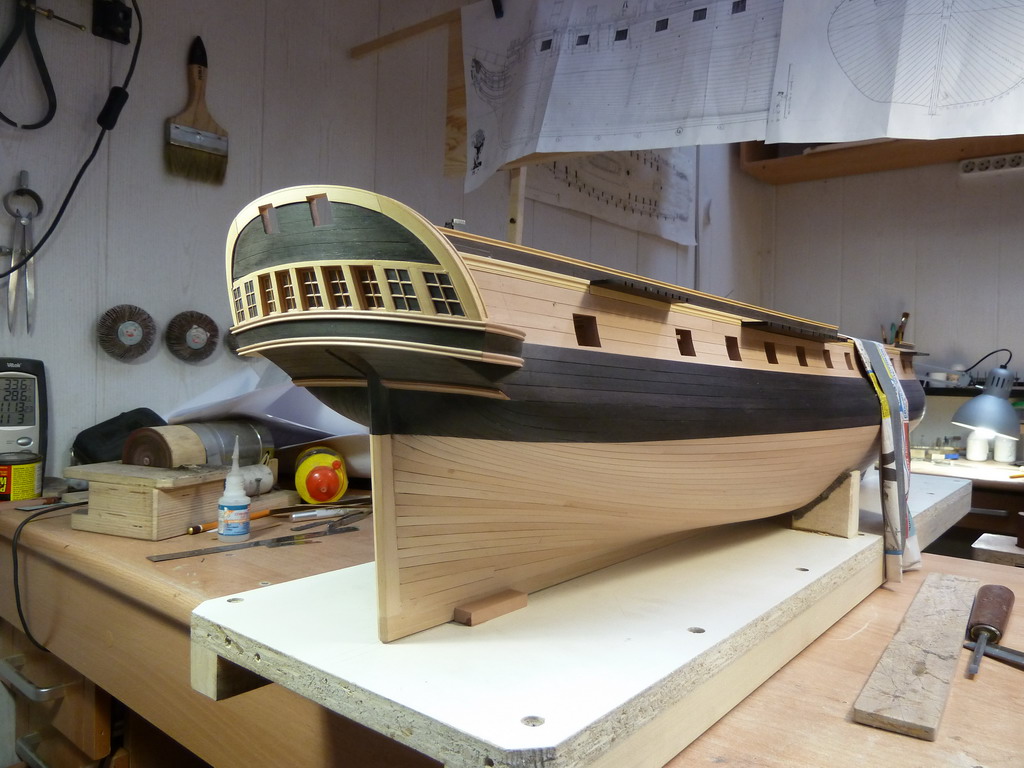

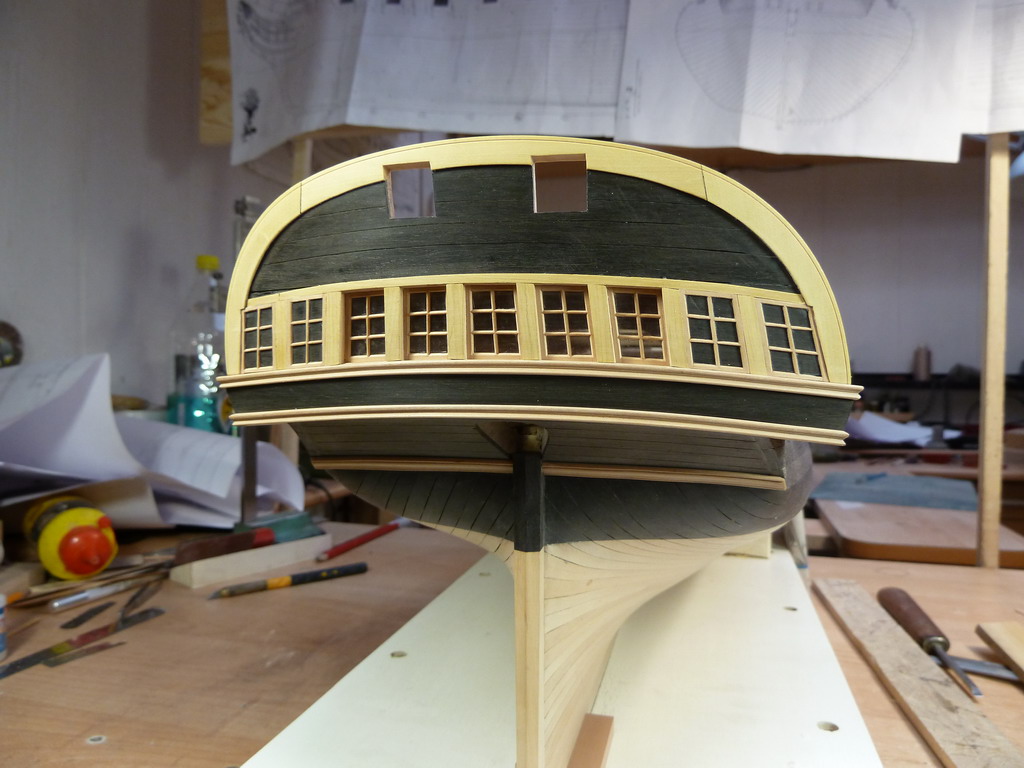

Благодарю всех за положительные отзывы о модели. Приятно когда твоя работа нравится. Заказчику тоже понравилось.

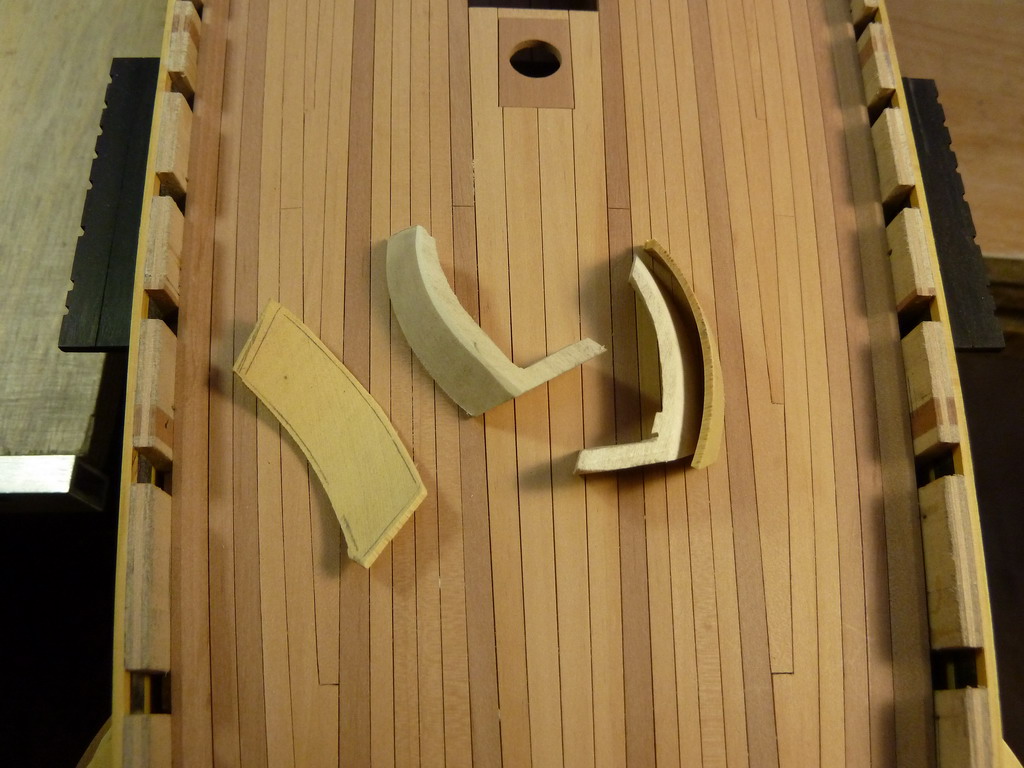

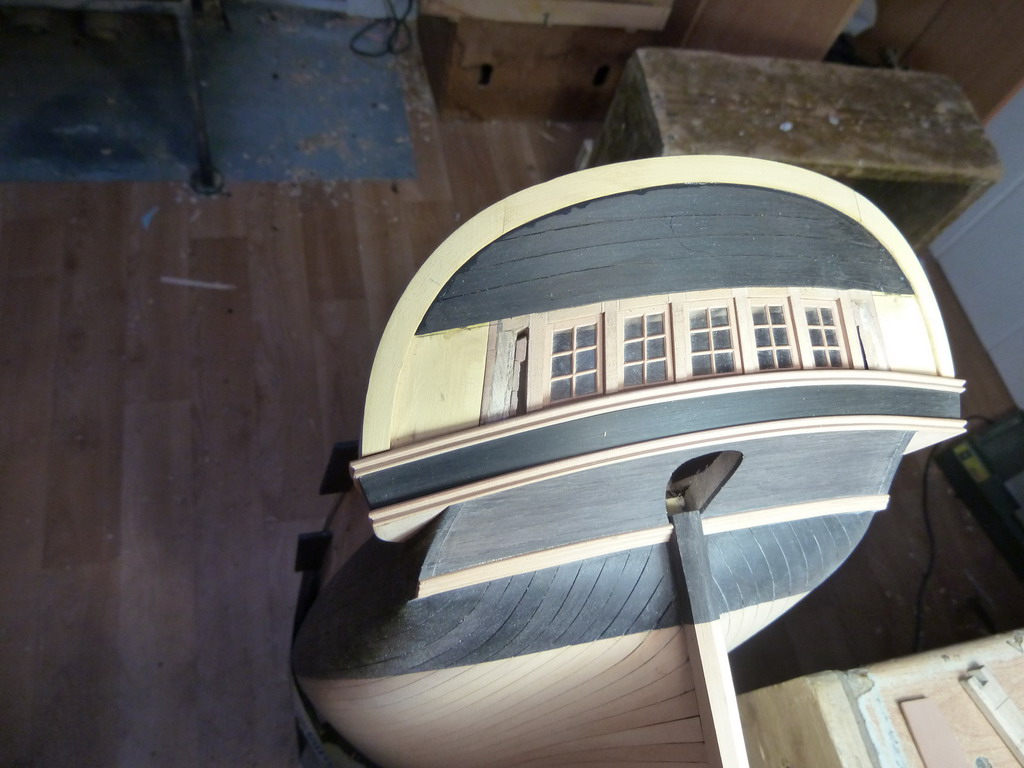

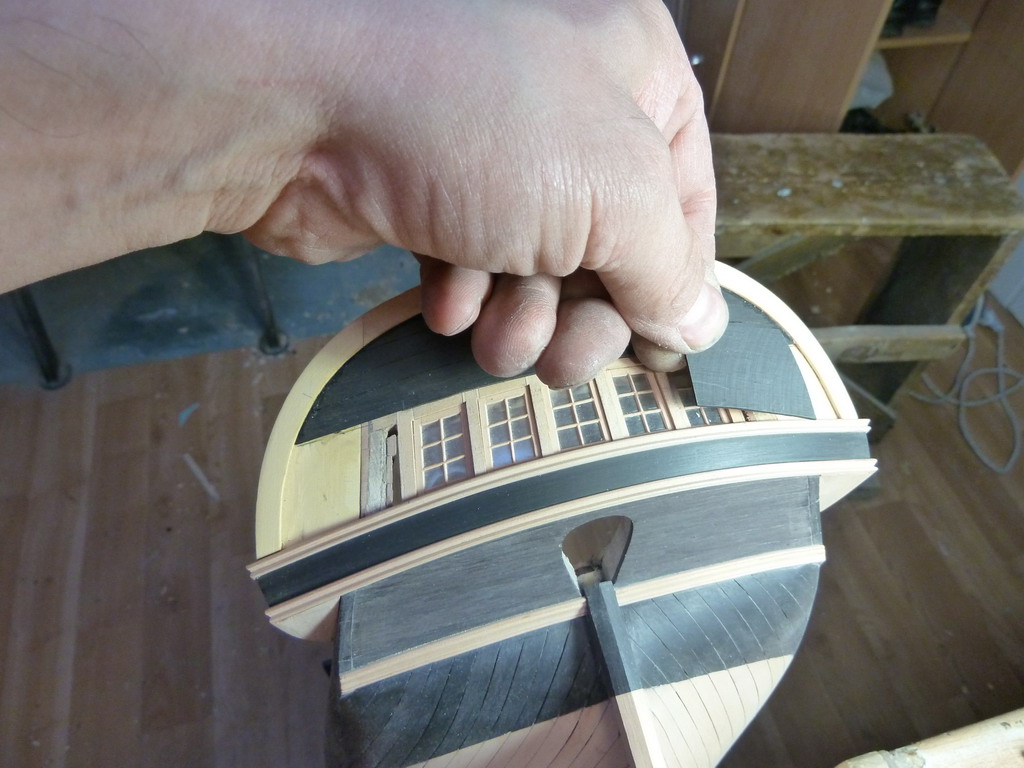

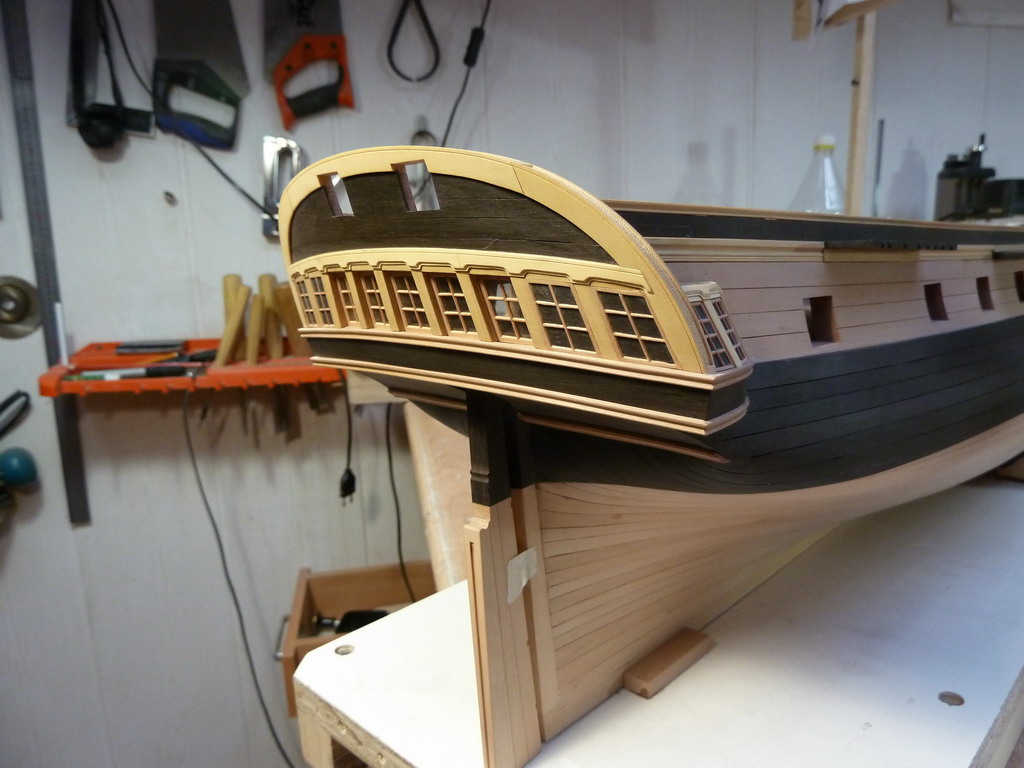

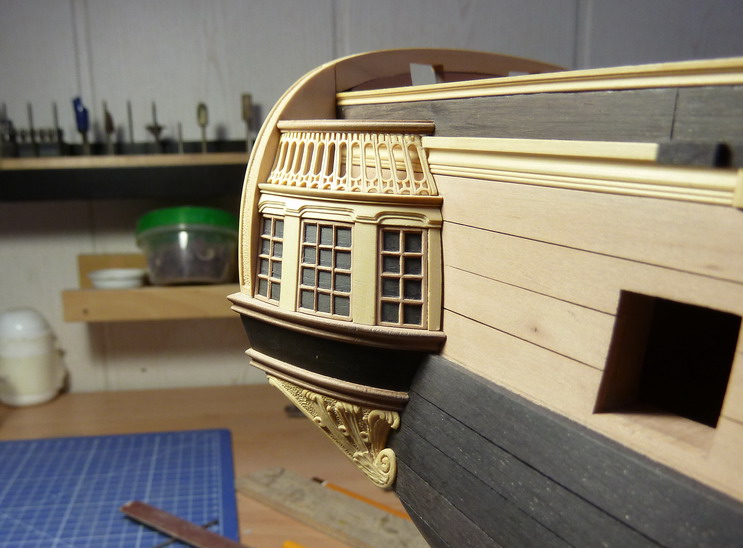

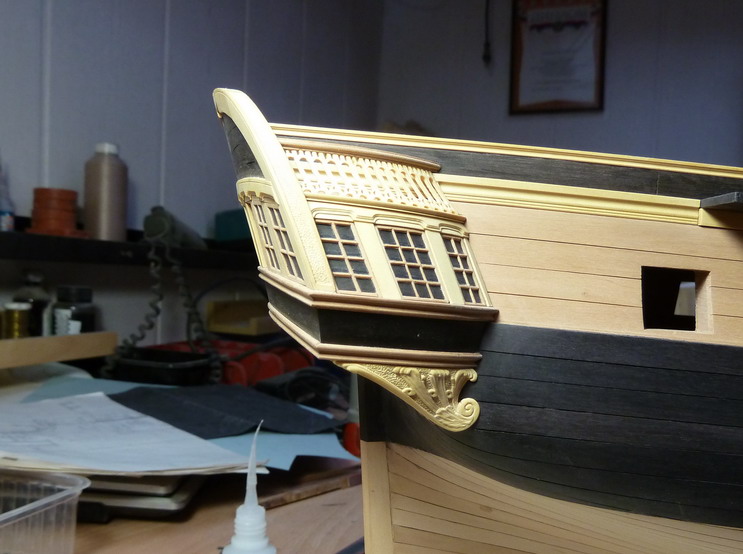

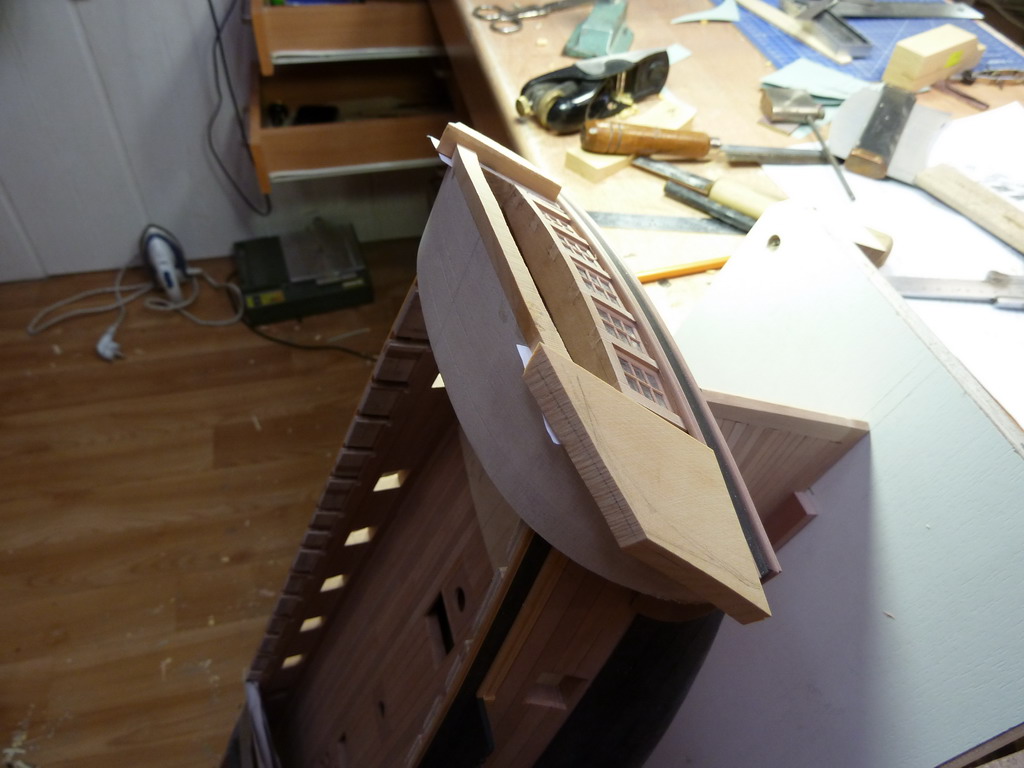

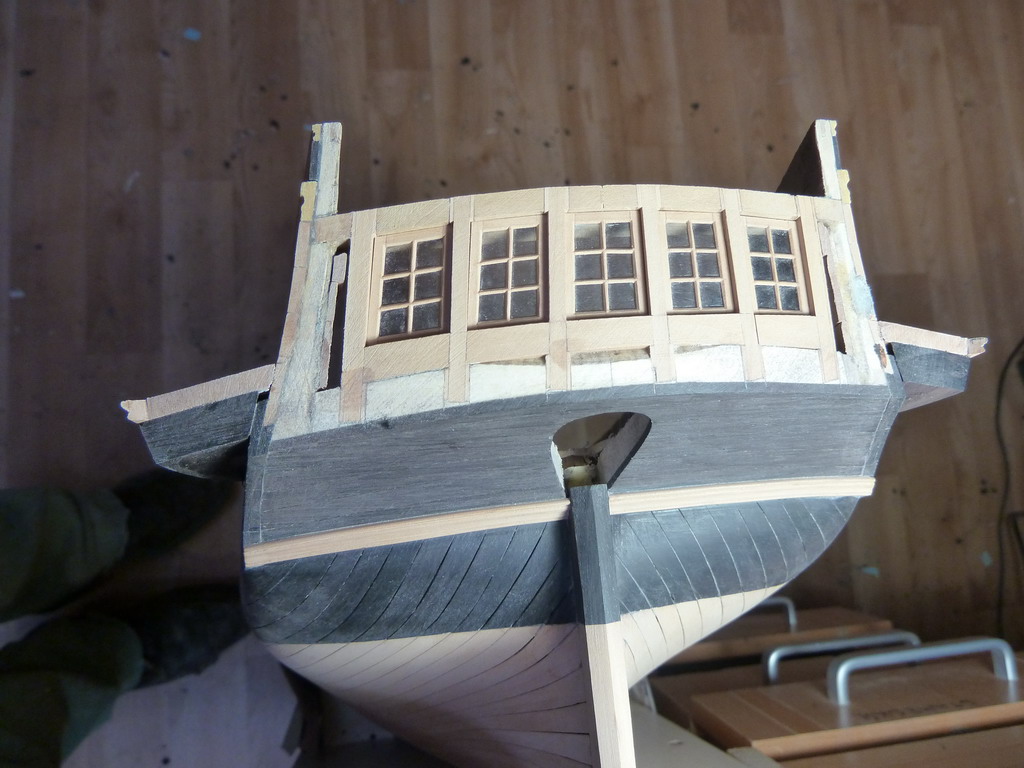

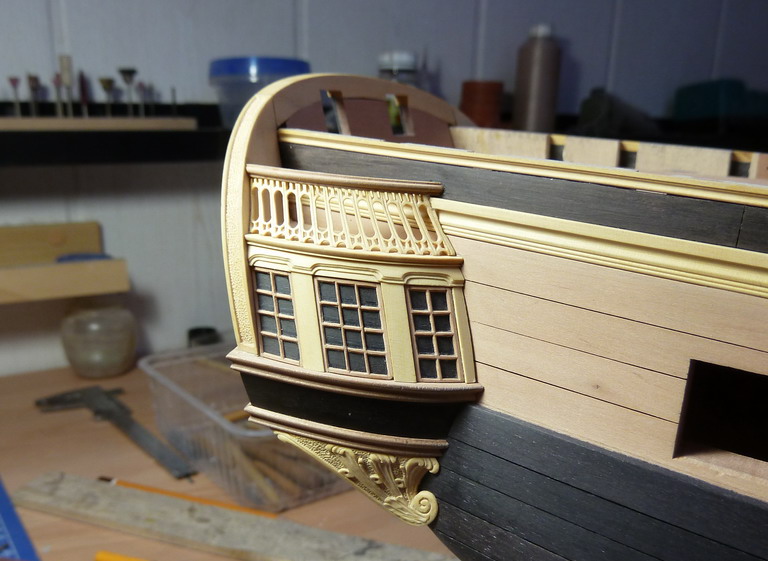

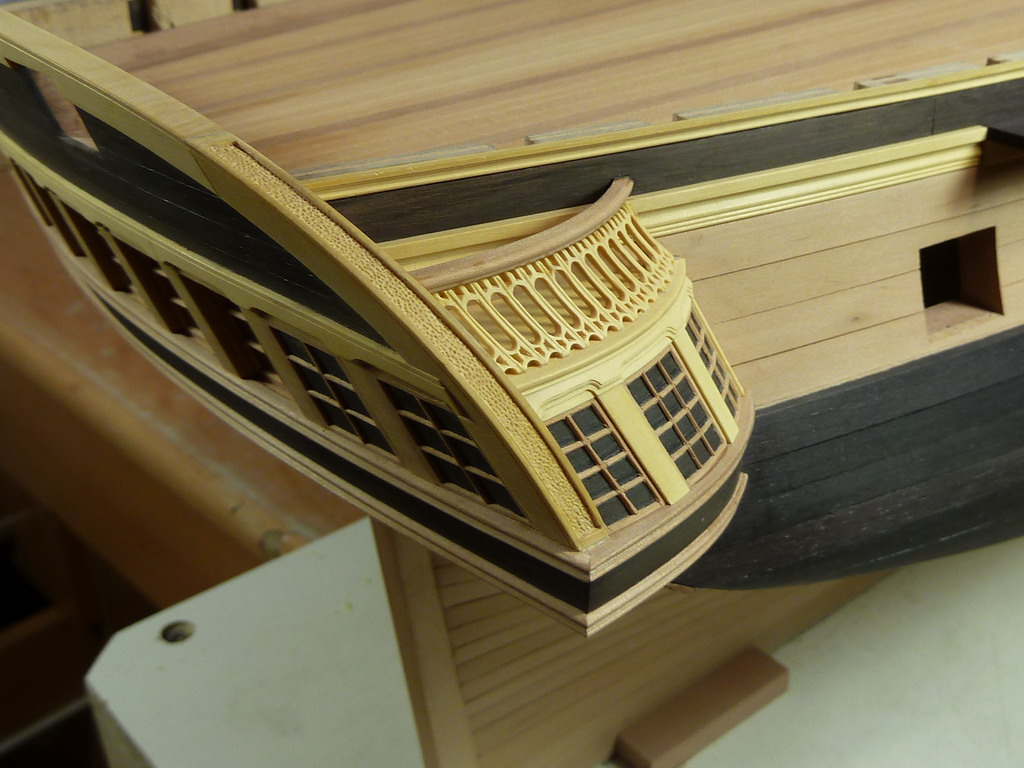

Сегодня весь день посвятил двум деталям,правда весьма трудоемким. Корма обрела почти законченный вид.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 12387
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1436 раз
Поблагодарили: 807 раз

Re: Корпус La Belle Poule 1:48.

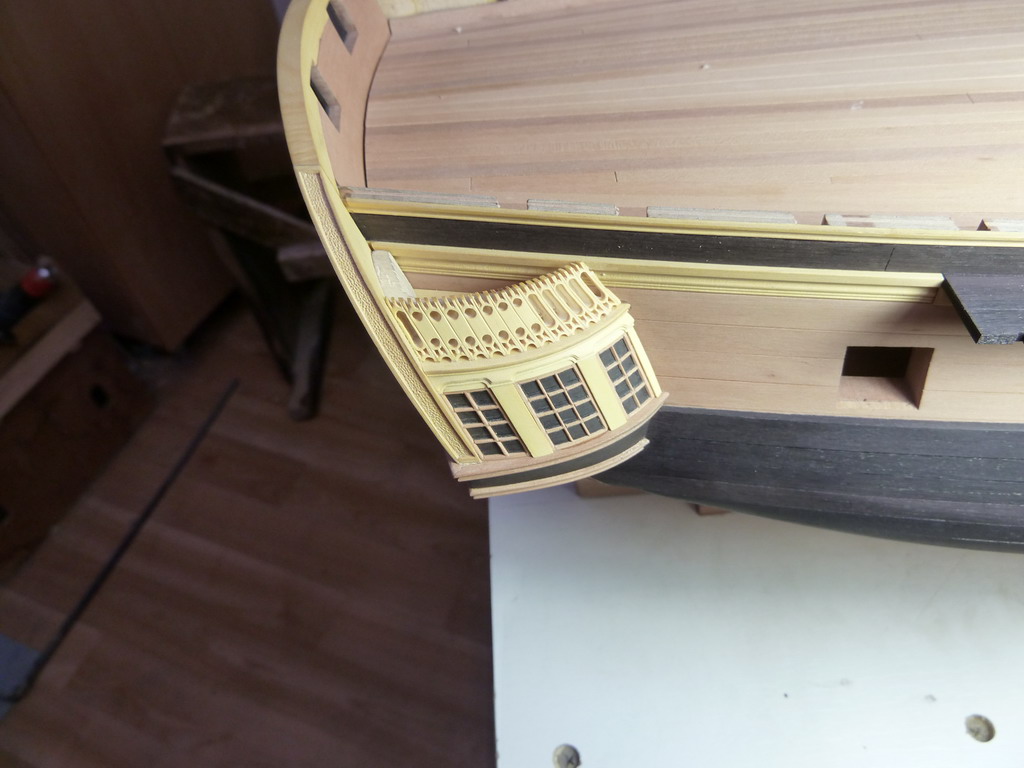

#40 Сообщение FreeLander »

Дмитрий, если можешь, объясни как ты эти детали получил?
Там плоскость немного вогнутая, очень интересно - КАК?
С уважением, Пётр
Мой блог

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2622
Зарегистрирован: Чт ноя 13, 2008 19:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 841 раз

Re: Корпус La Belle Poule 1:48.

#41 Сообщение Dmitry Shevelev »

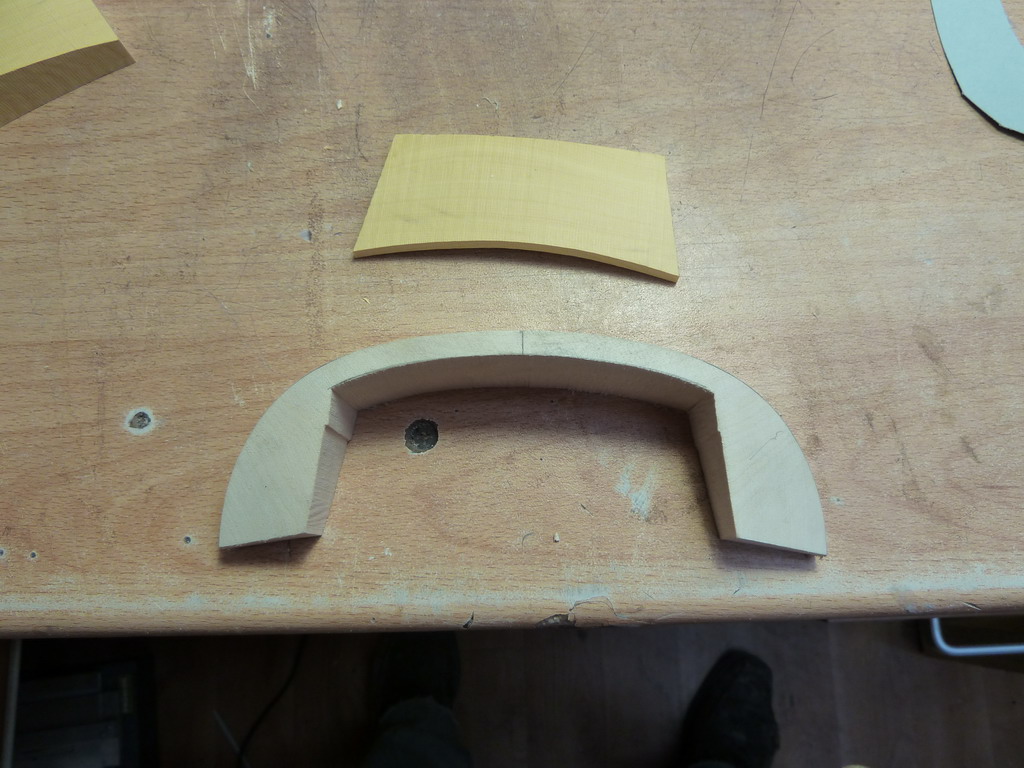

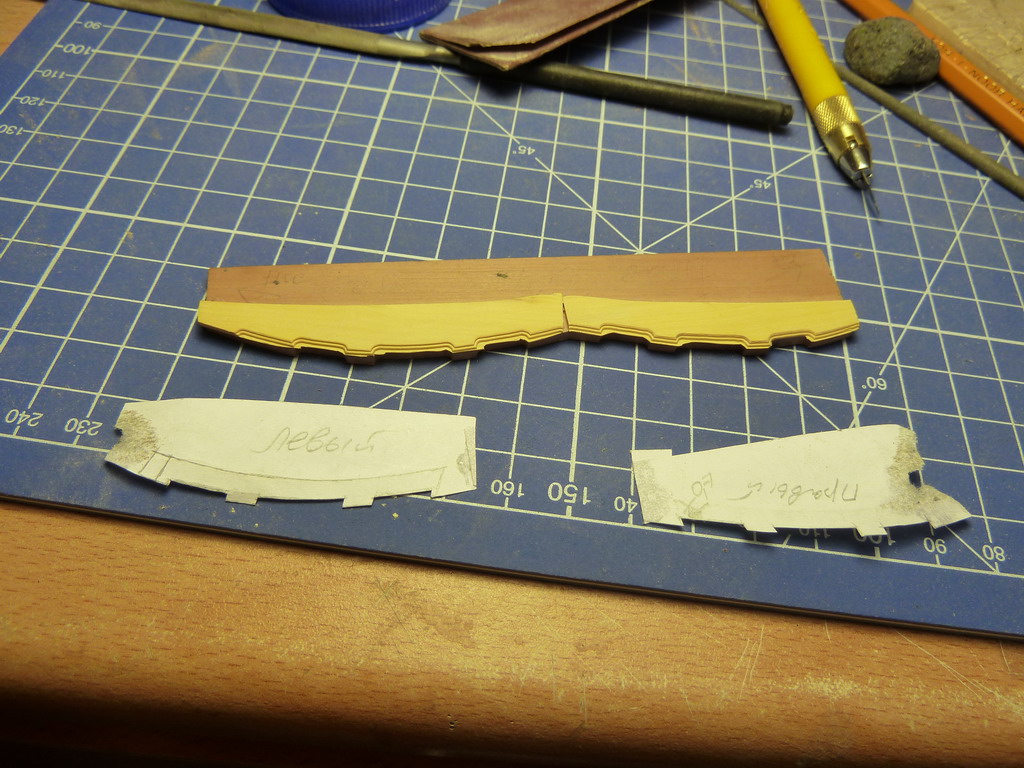

Я сгибал плоские детали. Слои если присмотреться идут по направлению всего забора. Потом приклеил на капли циана к болвану и стамеской сделал вогнутость. Изнутри деталь так и осталась прямой,' это не просматривается.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2622
Зарегистрирован: Чт ноя 13, 2008 19:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 841 раз

Re: Корпус La Belle Poule 1:48.

#42 Сообщение Dmitry Shevelev »

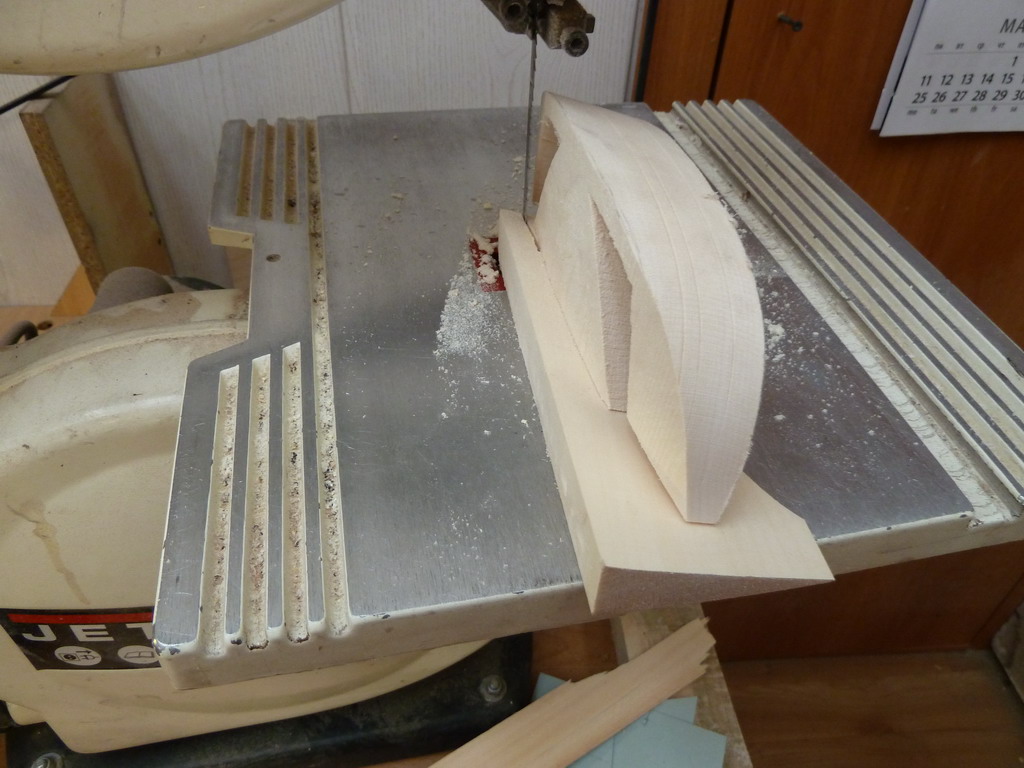

bolik писал(а):Дмитрий, а не подскажете еще: ленточки стоят и Проксон, и Джет - они сильно для разных задач и одна другую не заменяет?
Все правильно. Они для разных задач. Проксон боле точная пила, почти лобзик, использую для толщин 3 - 20 мм, Джет по грубее, но намного мощнее и быстрее, для толщин от 10 - 80 мм. На Джете острой лентой можно легко распускать заготовку максимально возможной толщины. Правда родные - хлам. Я использую Метабовские переваренные по длине,заново заточенные. Родная заточка практически у всех пил не очень.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2622
Зарегистрирован: Чт ноя 13, 2008 19:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 841 раз

Re: Корпус La Belle Poule 1:48.

#43 Сообщение Dmitry Shevelev »

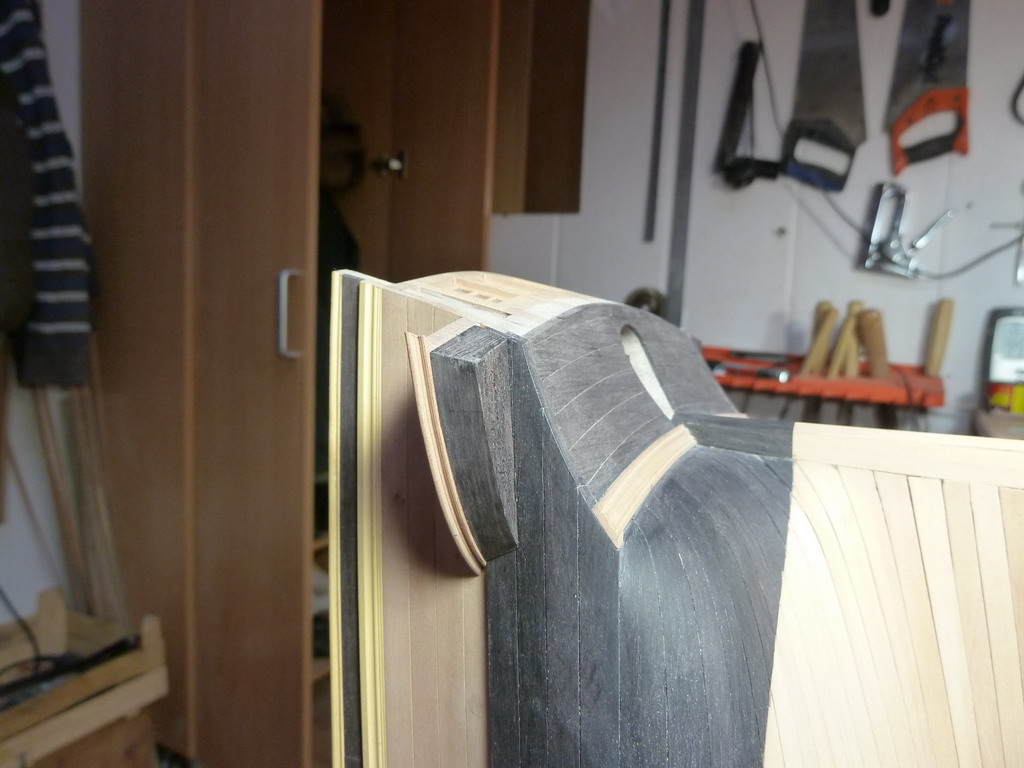

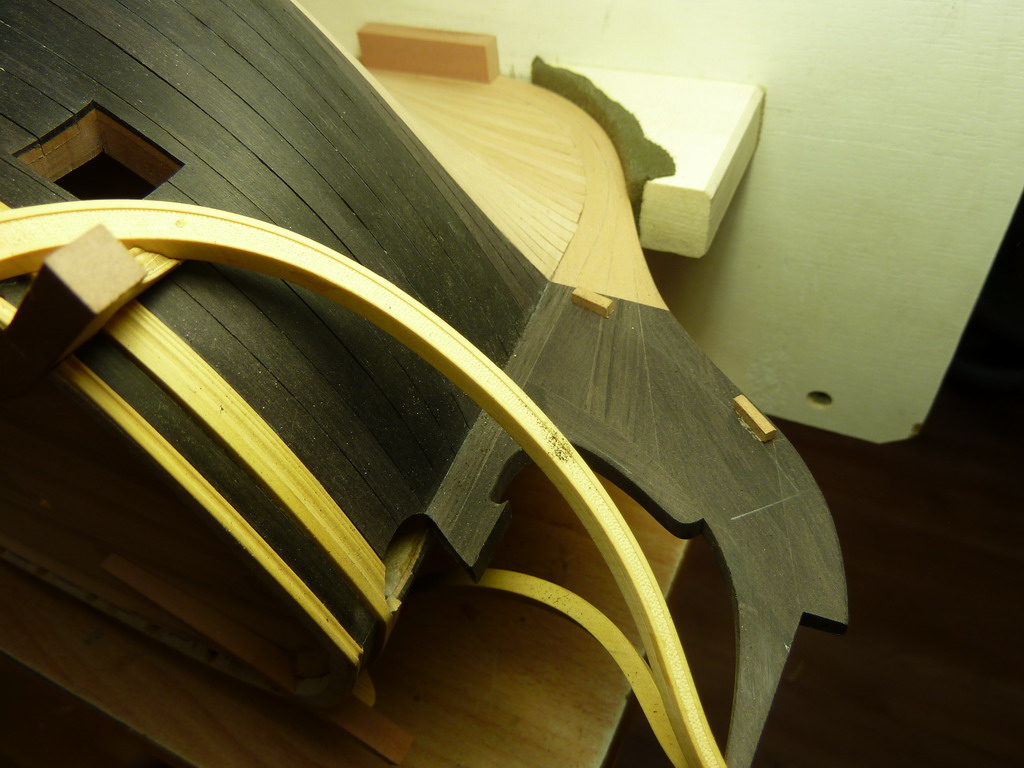

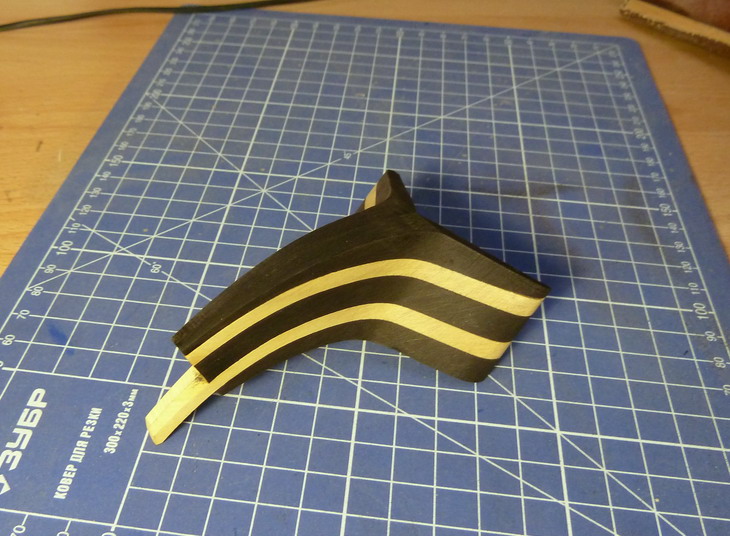

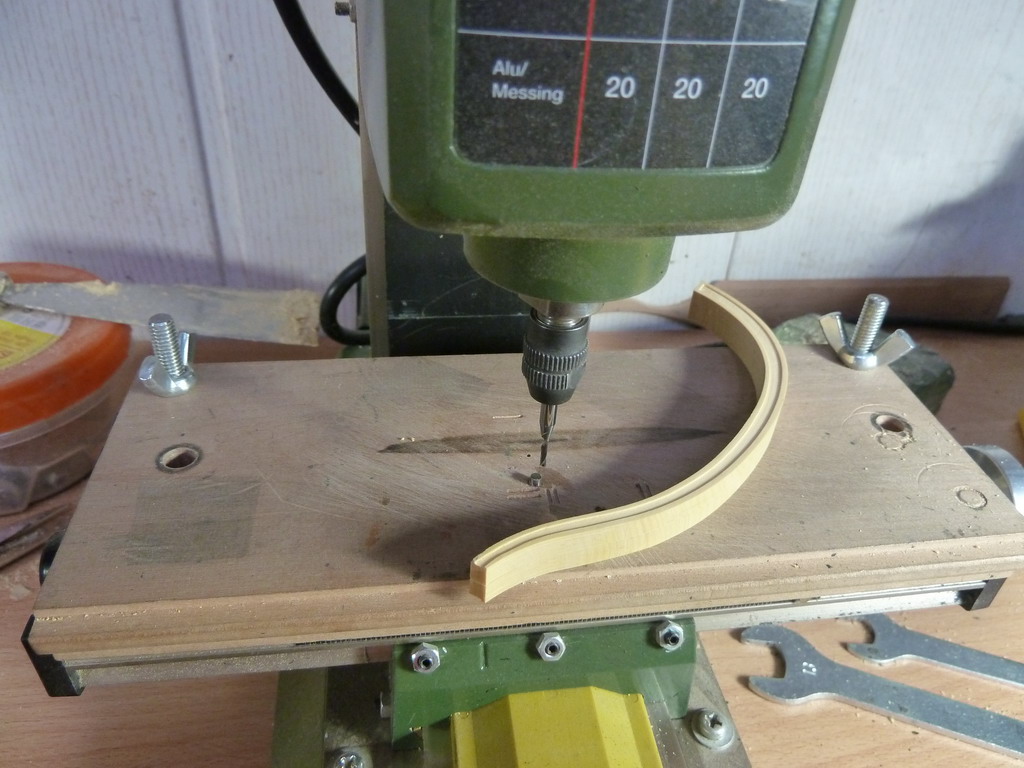

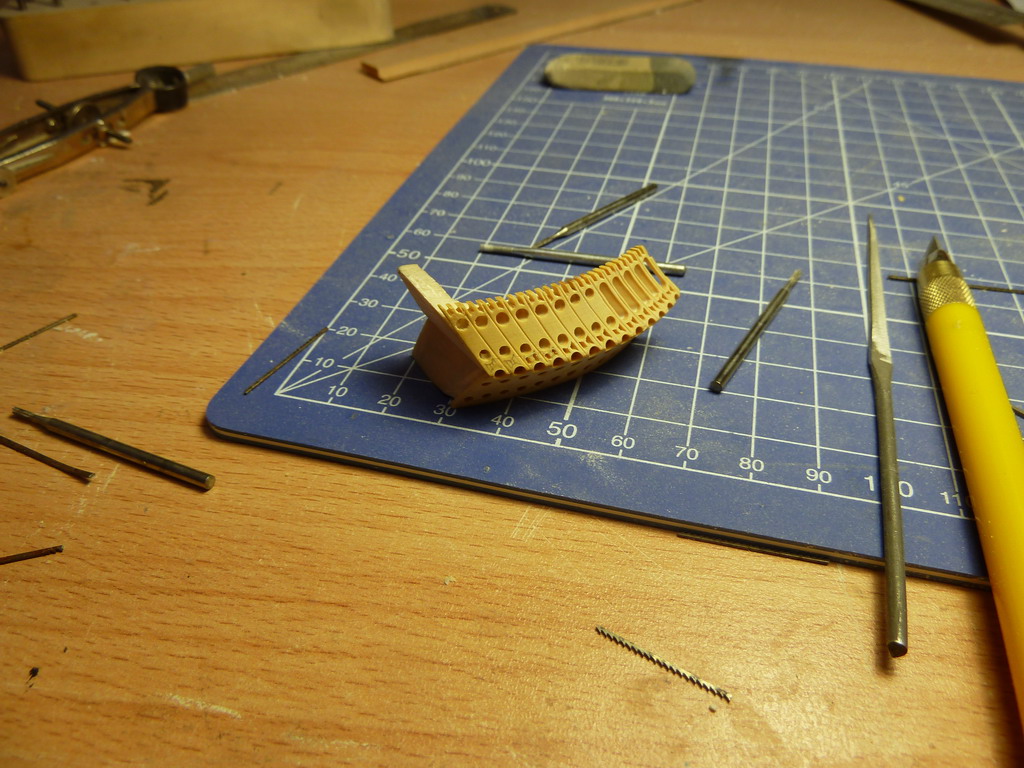

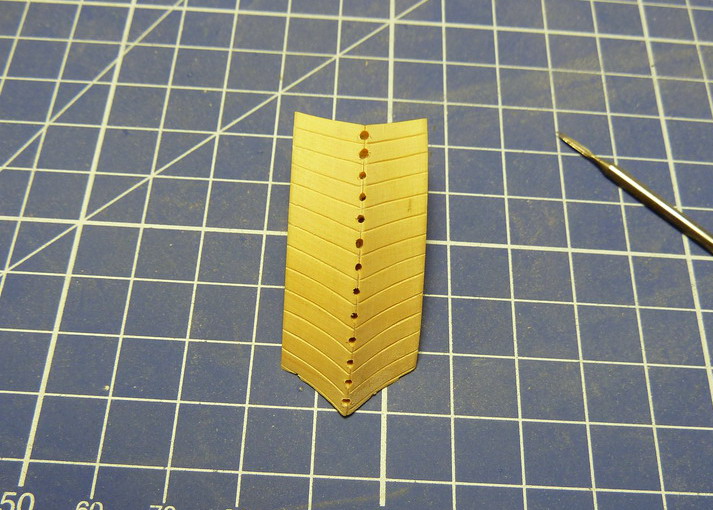

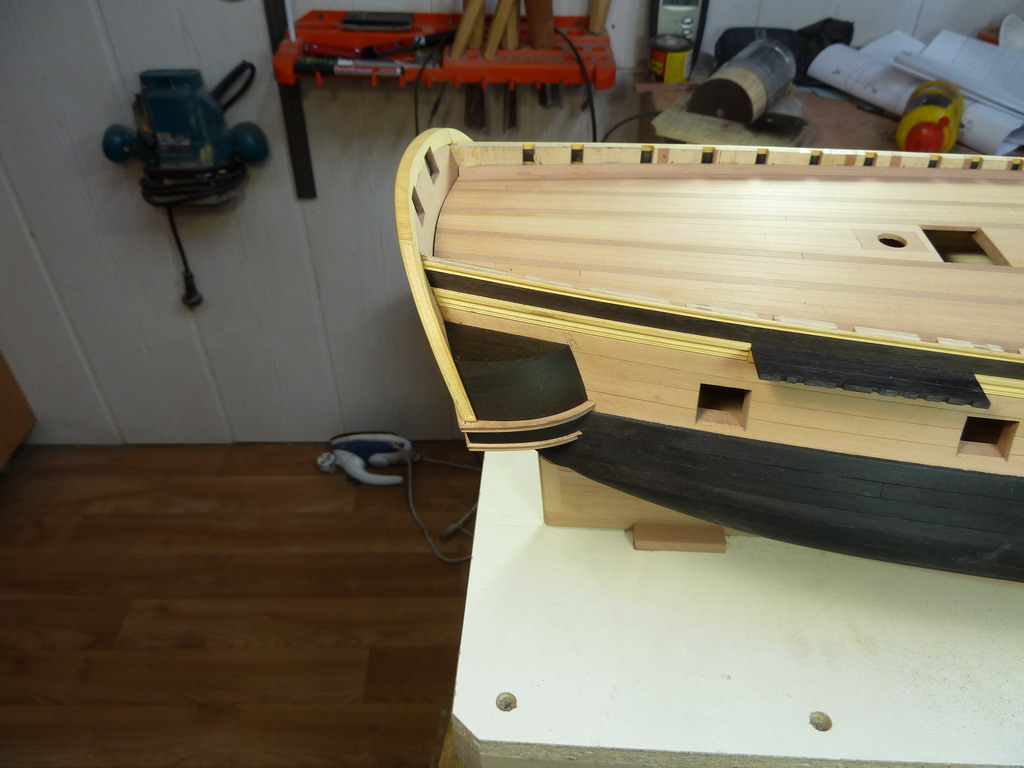

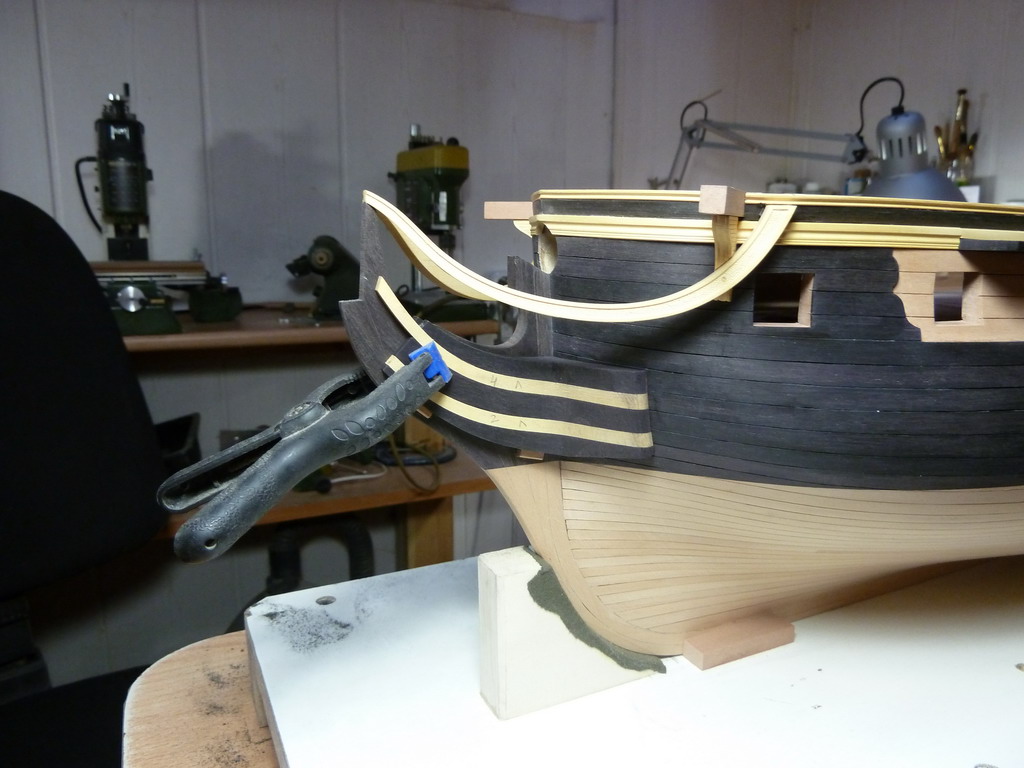

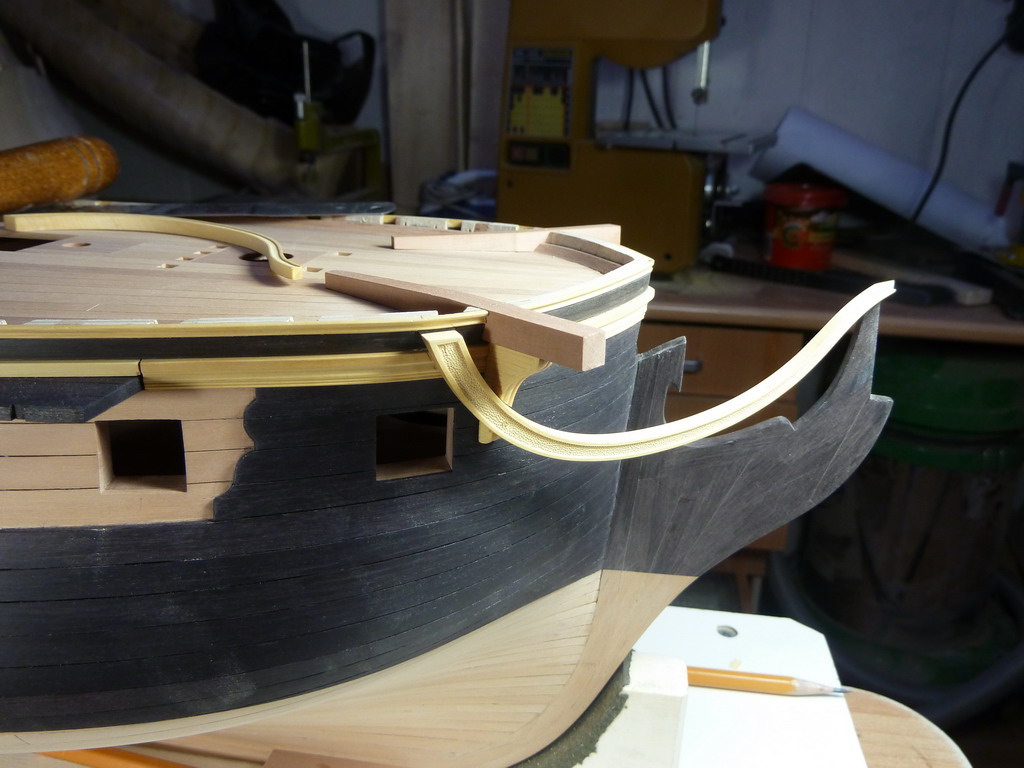

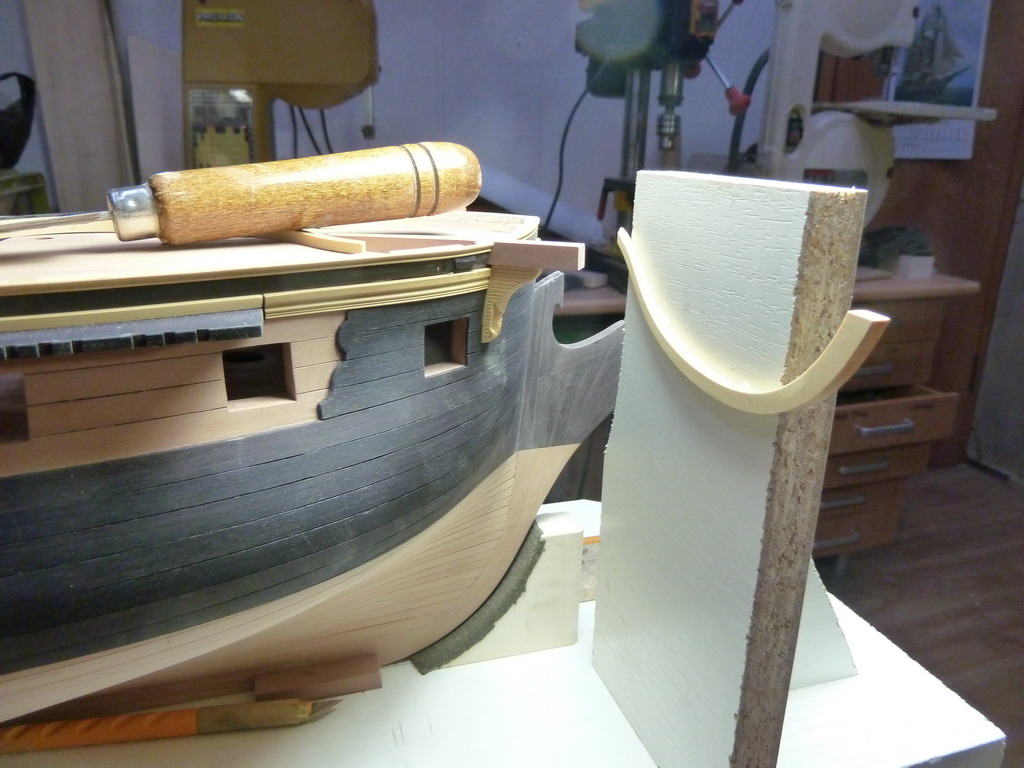

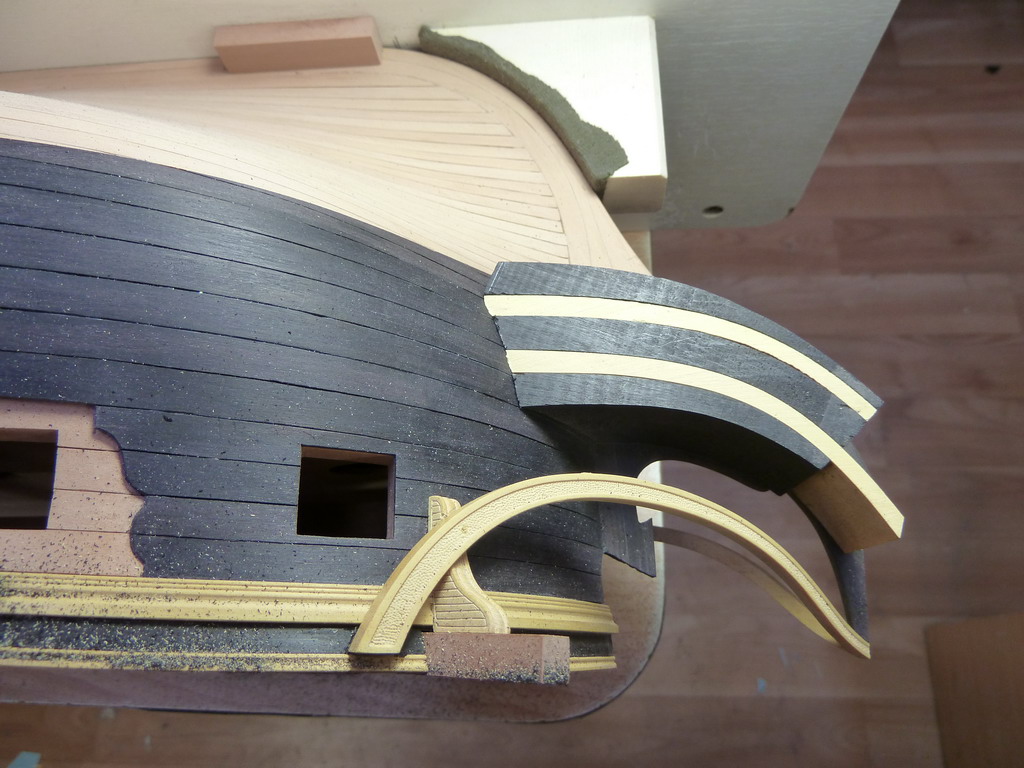

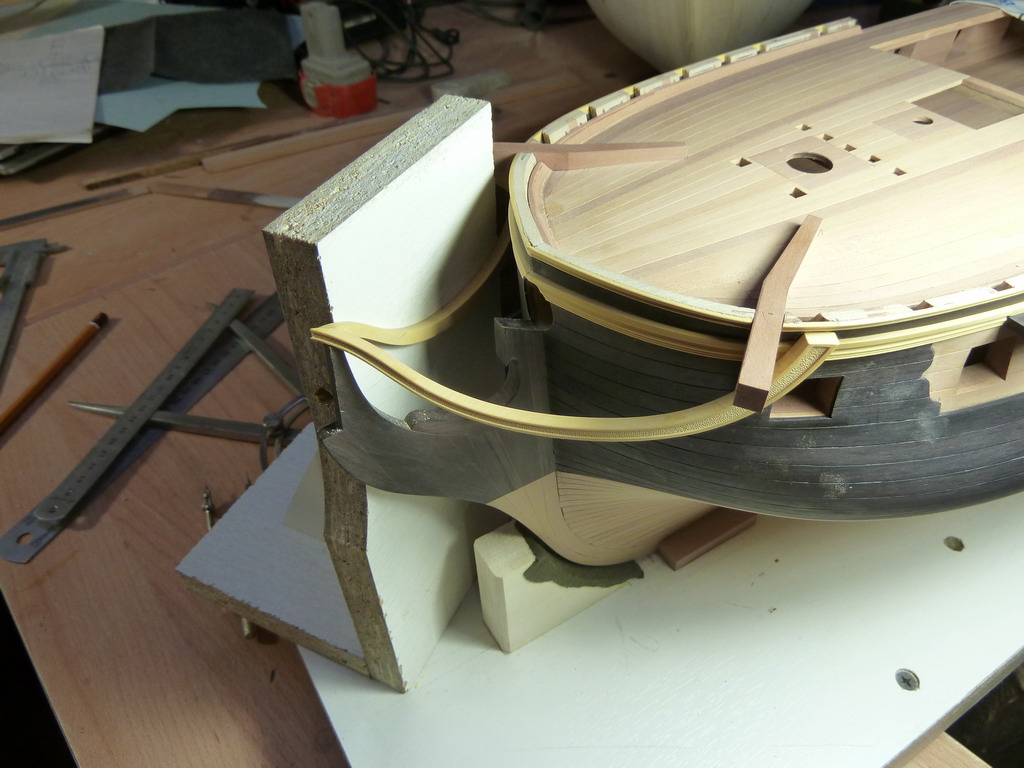

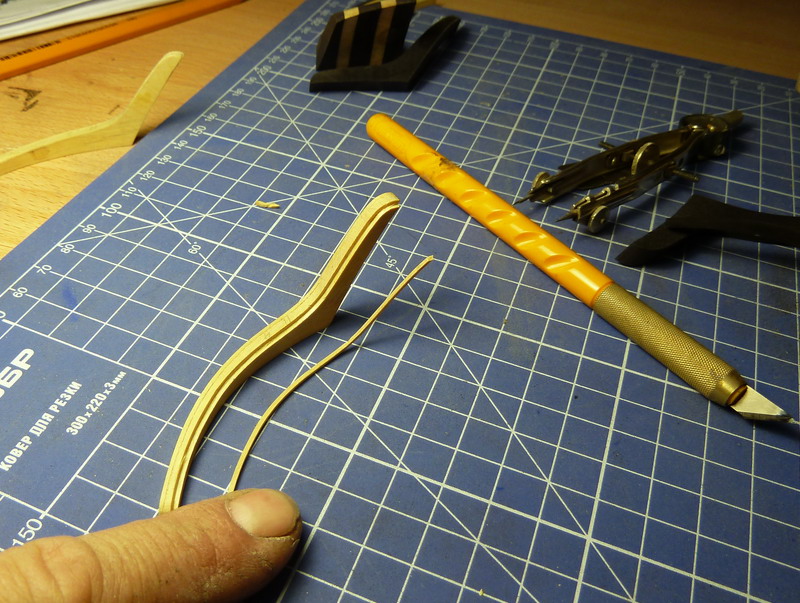

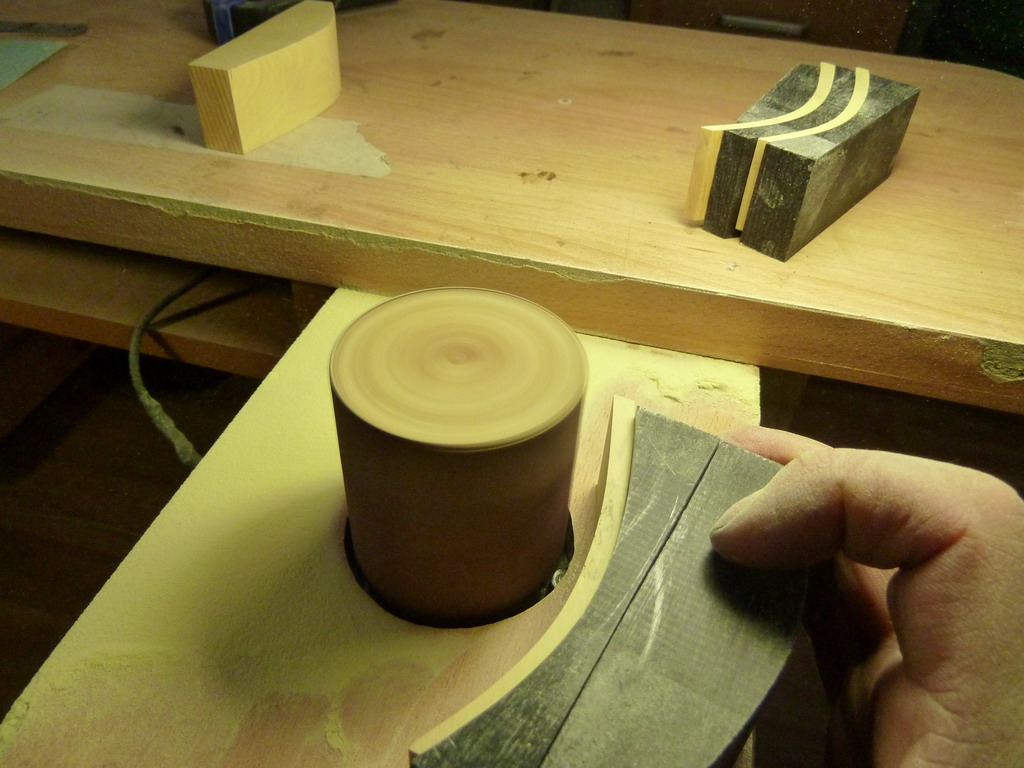

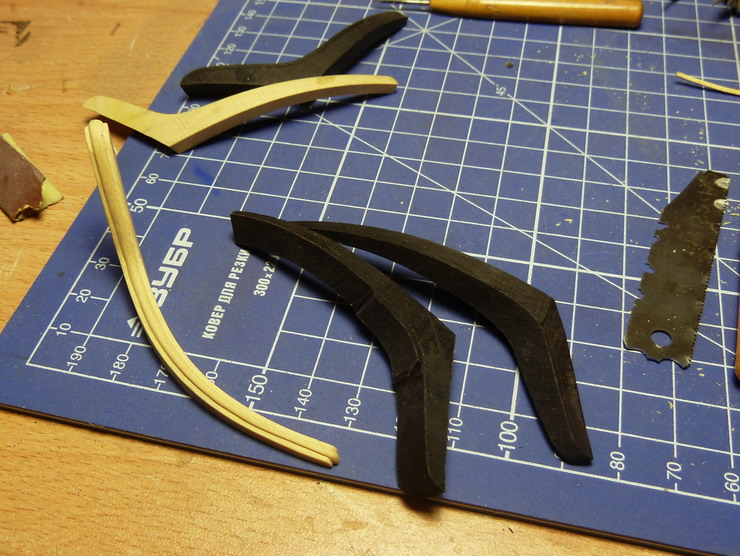

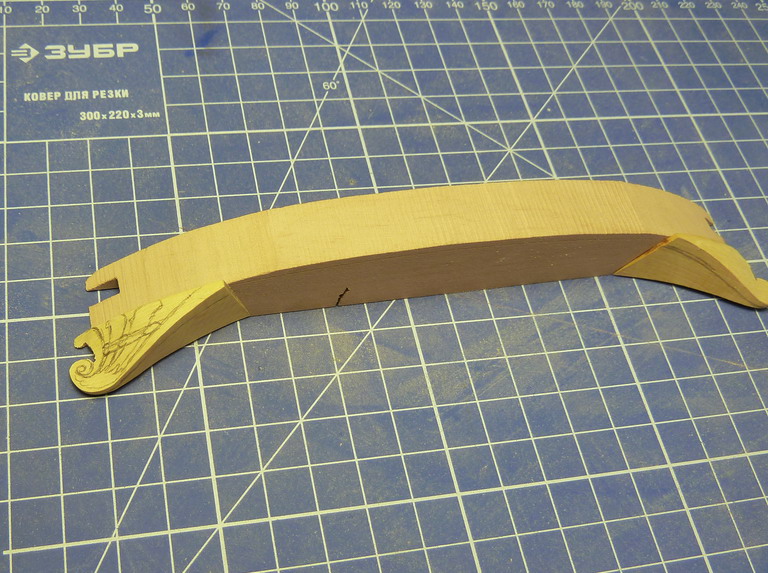

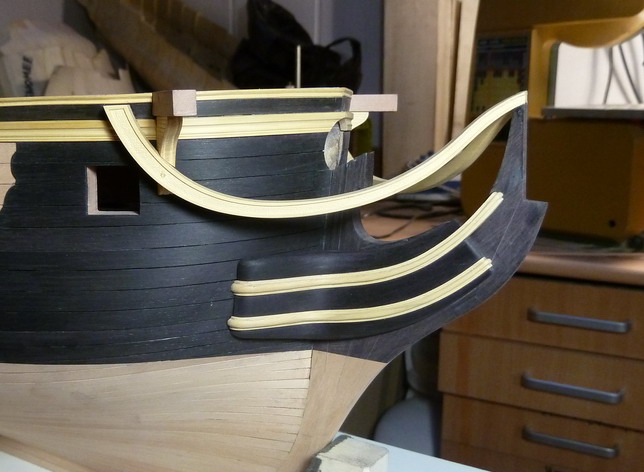

Закончил корму,перехожу к носу. Надеюсь процесс понятен по фото.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2622
Зарегистрирован: Чт ноя 13, 2008 19:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 841 раз

Re: Корпус La Belle Poule 1:48.

#44 Сообщение Dmitry Shevelev »

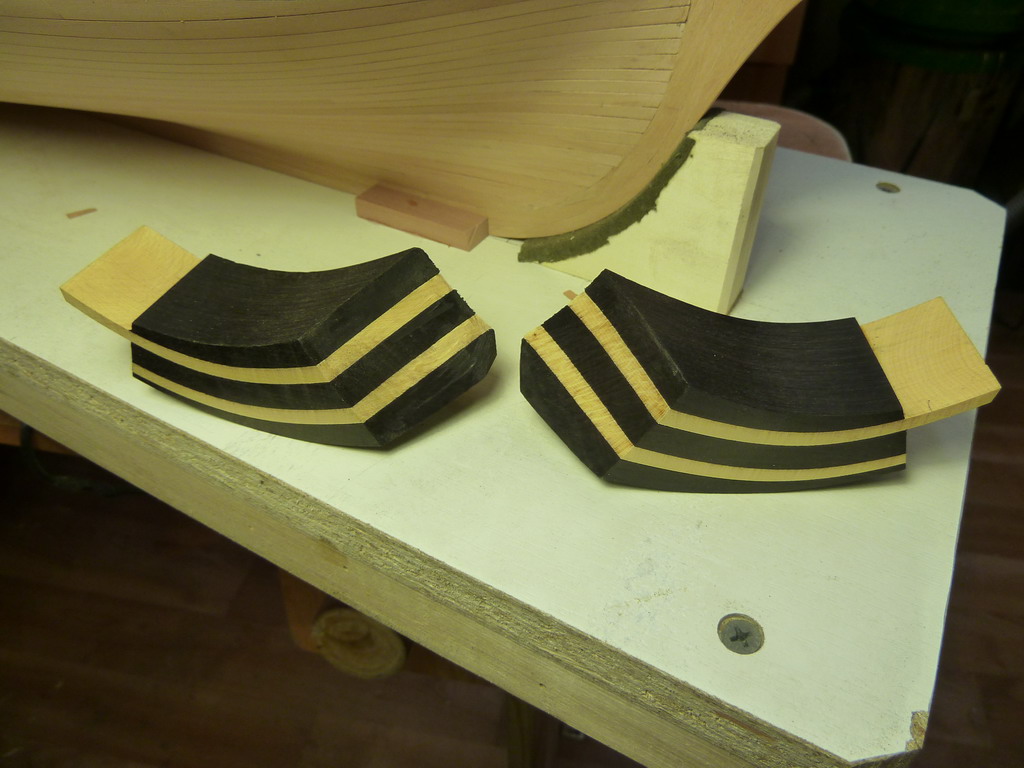

продолжение...
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Изготовление корпусов на заказ. http://shipmodeling.ru/phpbb/viewtopic.php?f=15&t=6800
Литье на заказviewtopic.php?f=65&t=71904&p=360960#p360960
почта: modelist69@yandex.ru

Аватара пользователя
Dmitry Shevelev
родоначальник
родоначальник
Сообщения: 2622
Зарегистрирован: Чт ноя 13, 2008 19:12
Откуда: Н.Новгород. Автозавод
Благодарил (а): 24 раза
Поблагодарили: 841 раз

Re: Корпус La Belle Poule 1:48.

#45 Сообщение Dmitry Shevelev »

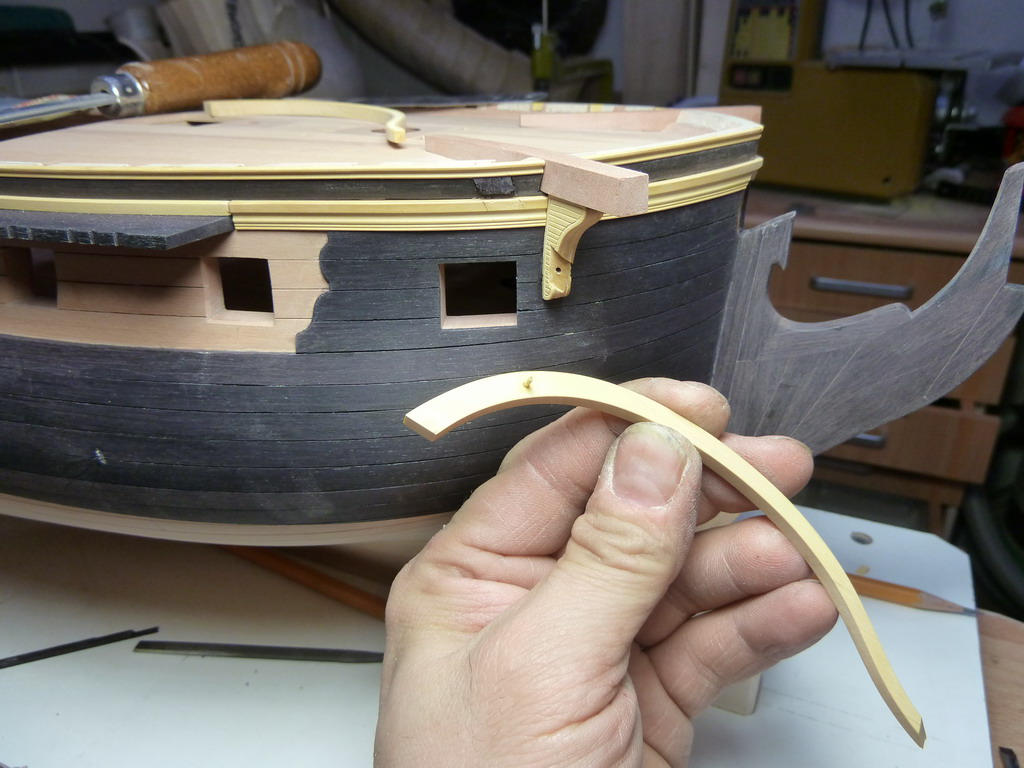

продолжение...
У вас нет необходимых прав для просмотра вложений в этом сообщении.
