Токарный станок из китайского набора.

[Владимир55]

Здравствуйте коллеги.
Хочу поделиться опытом доведения до ума китайского станка.

В начале было.

[Владимир55]

Ну на таком можно было только карандаши точить.
Но потенциал в него заложен приличный

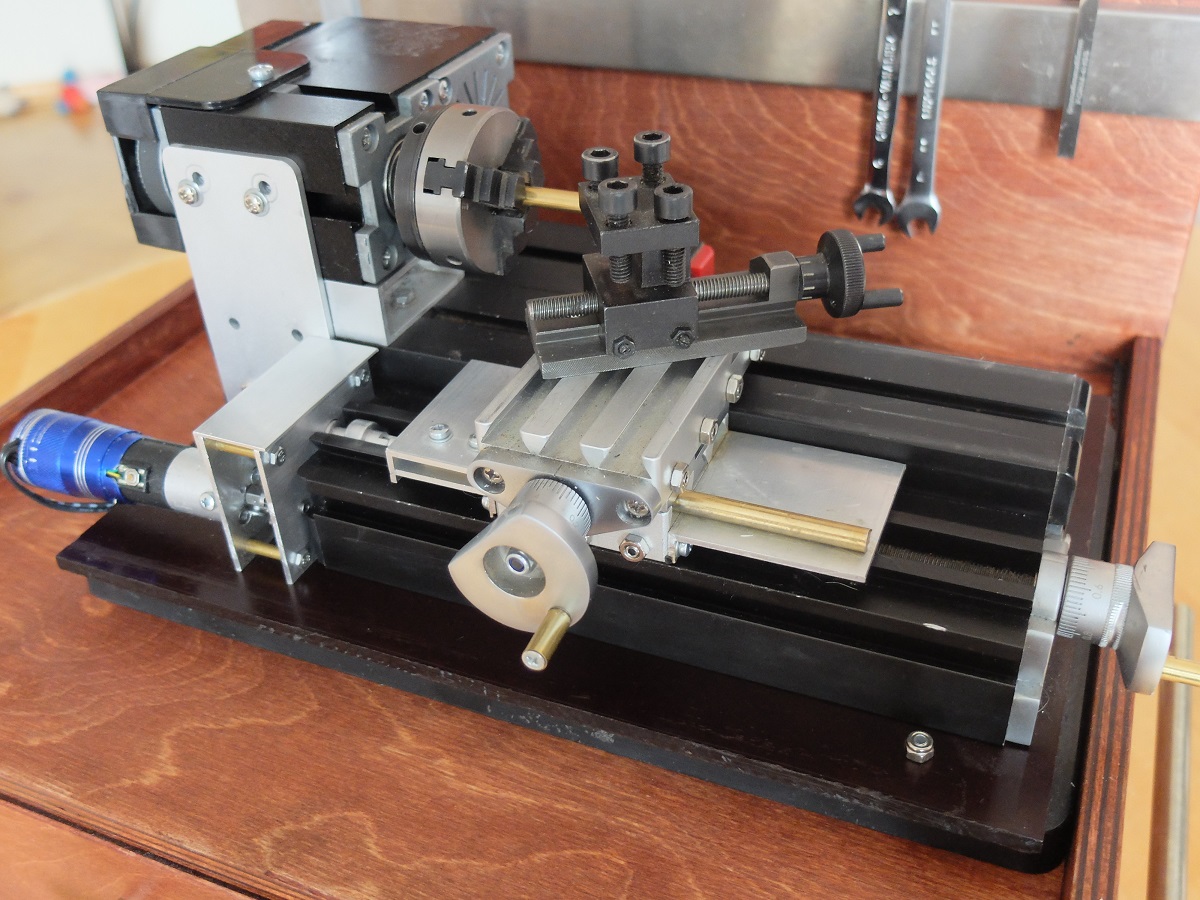

Поэтому после некоторых доработок получилось.

[Владимир55]

В таком варианте уже можно попробовать точить детали.

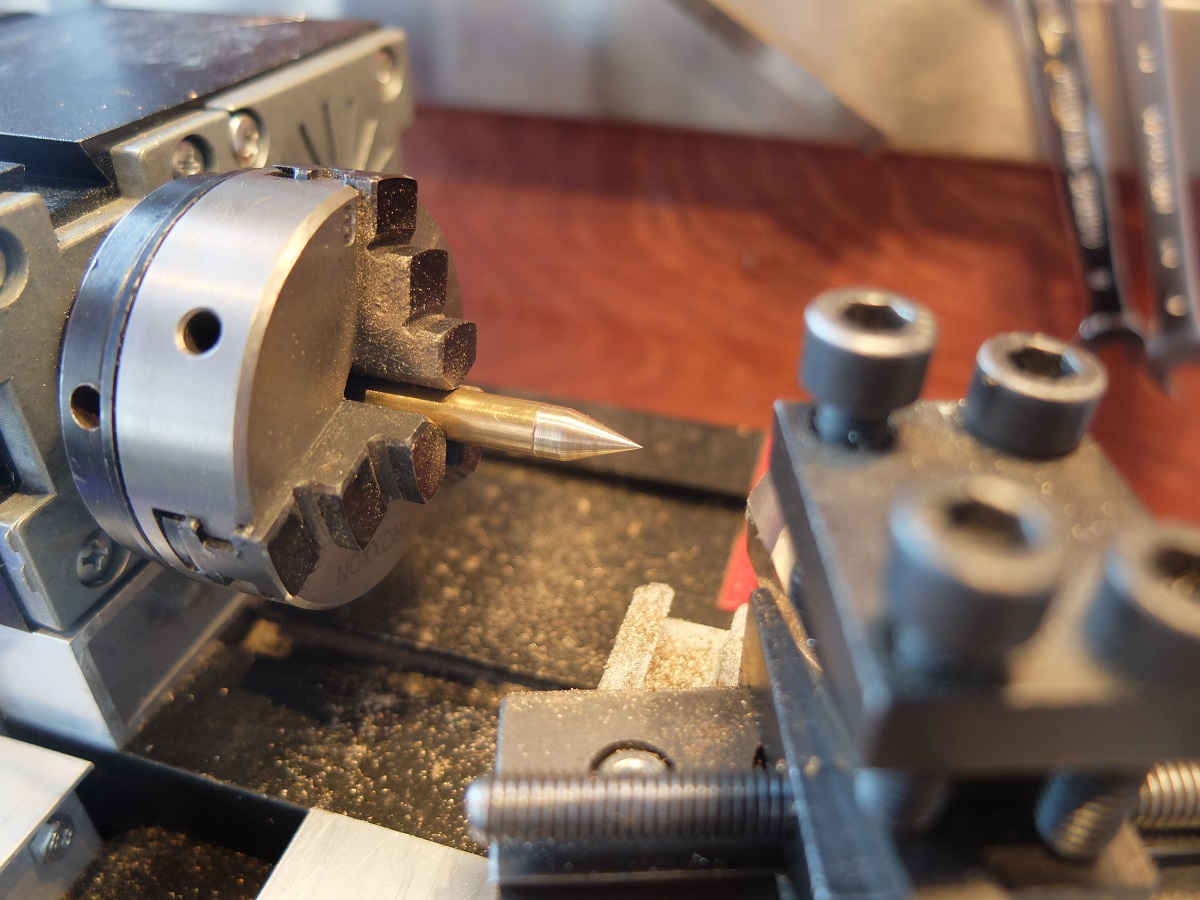

Для начала выточим конус.

[Владимир55]

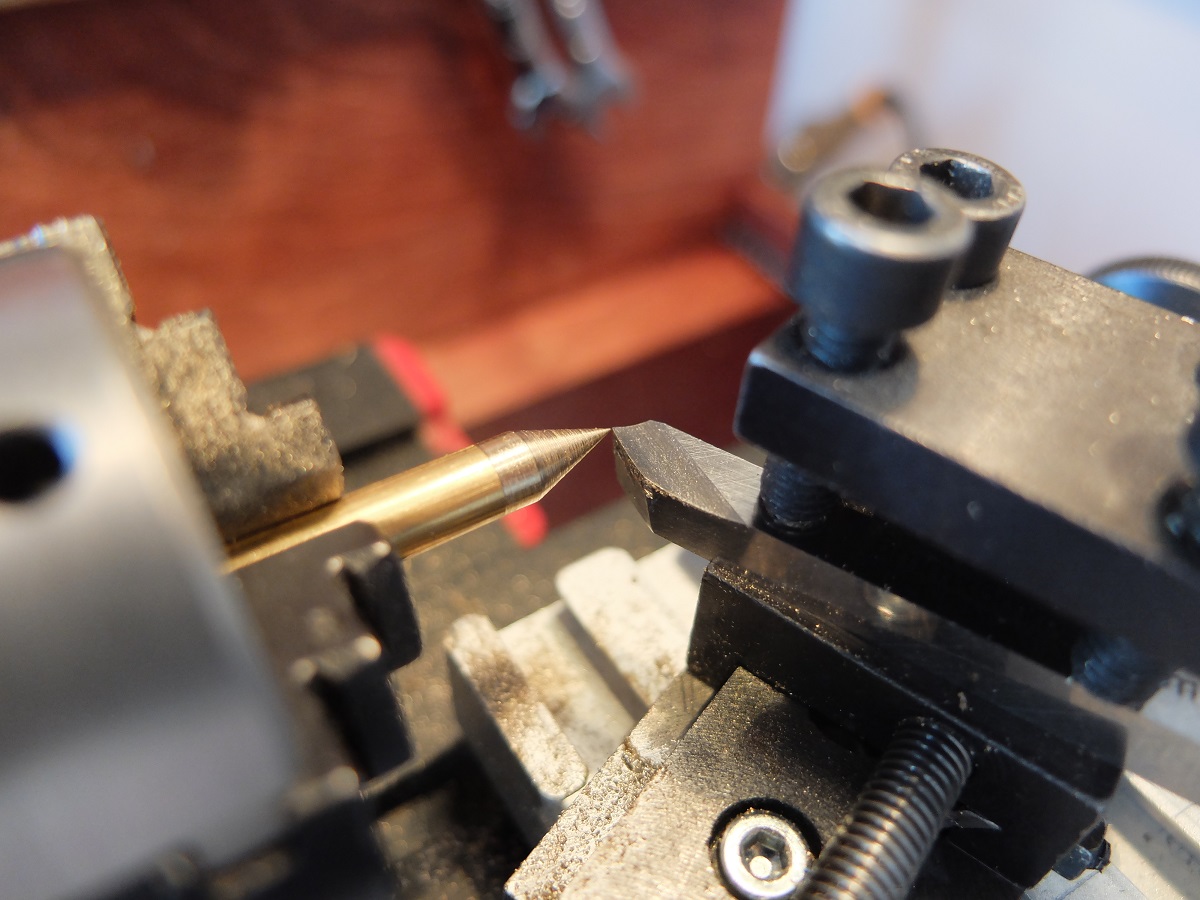

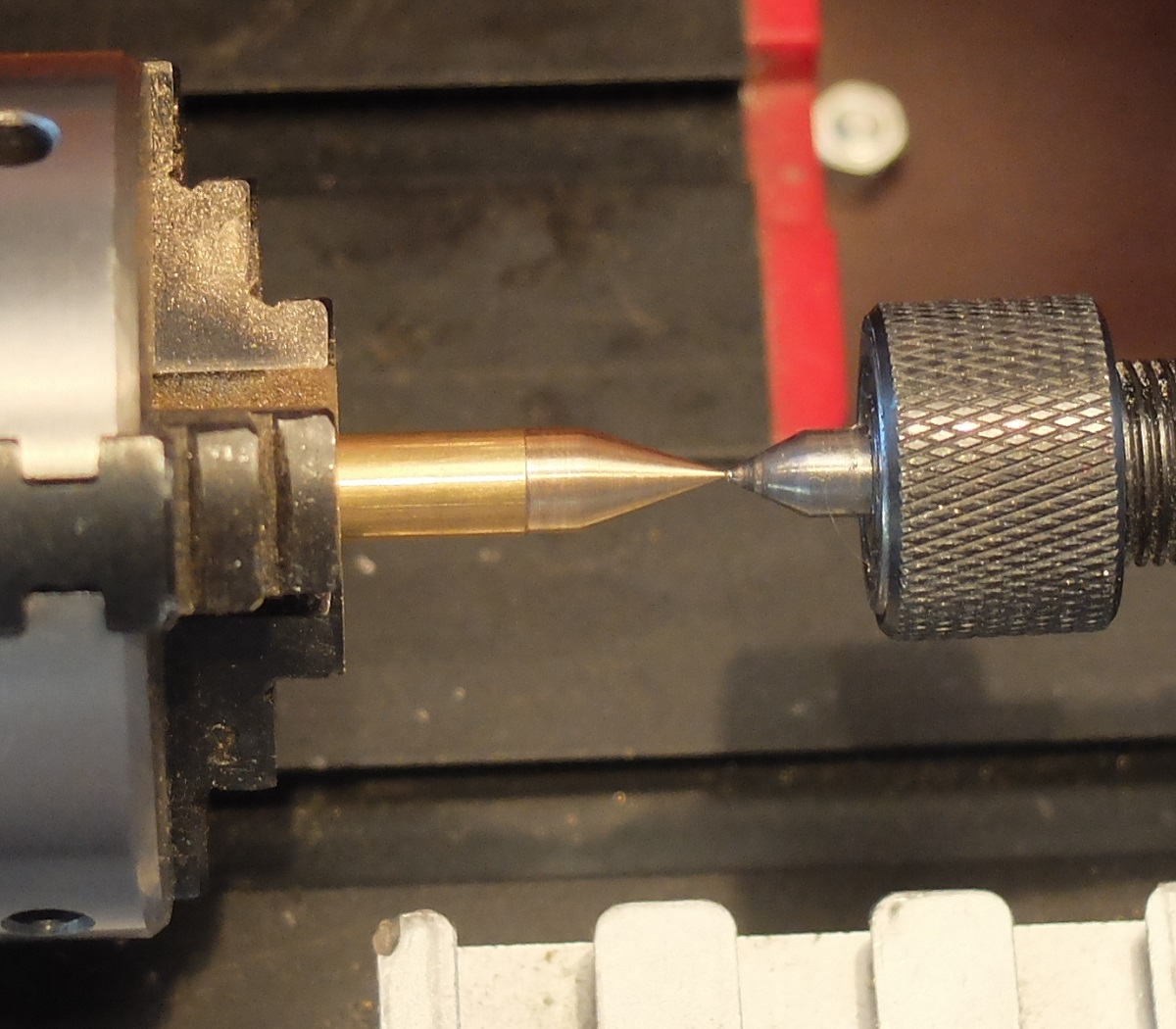

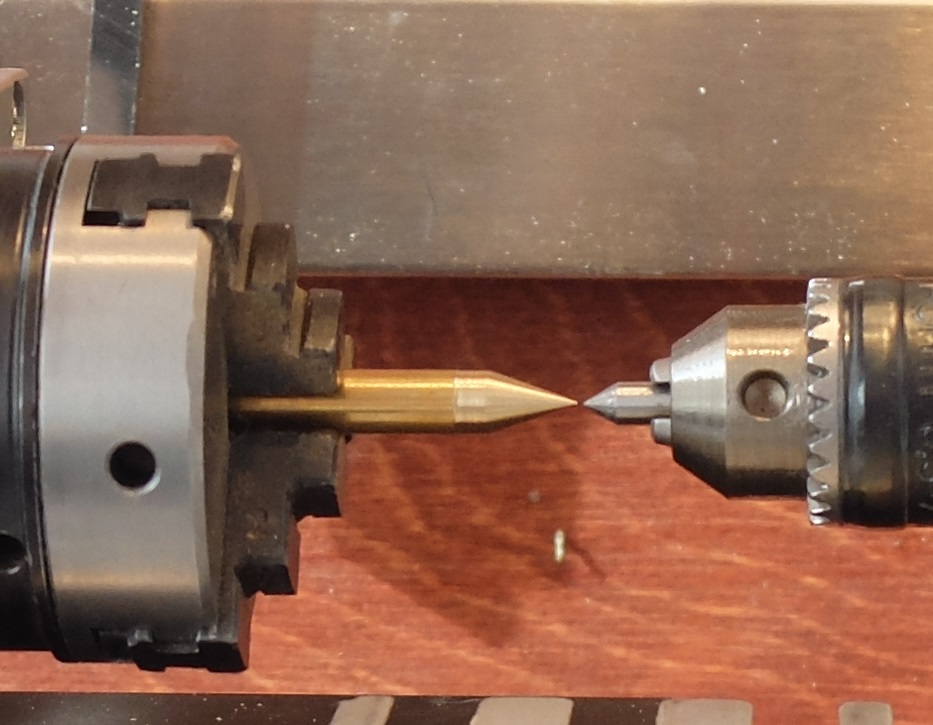

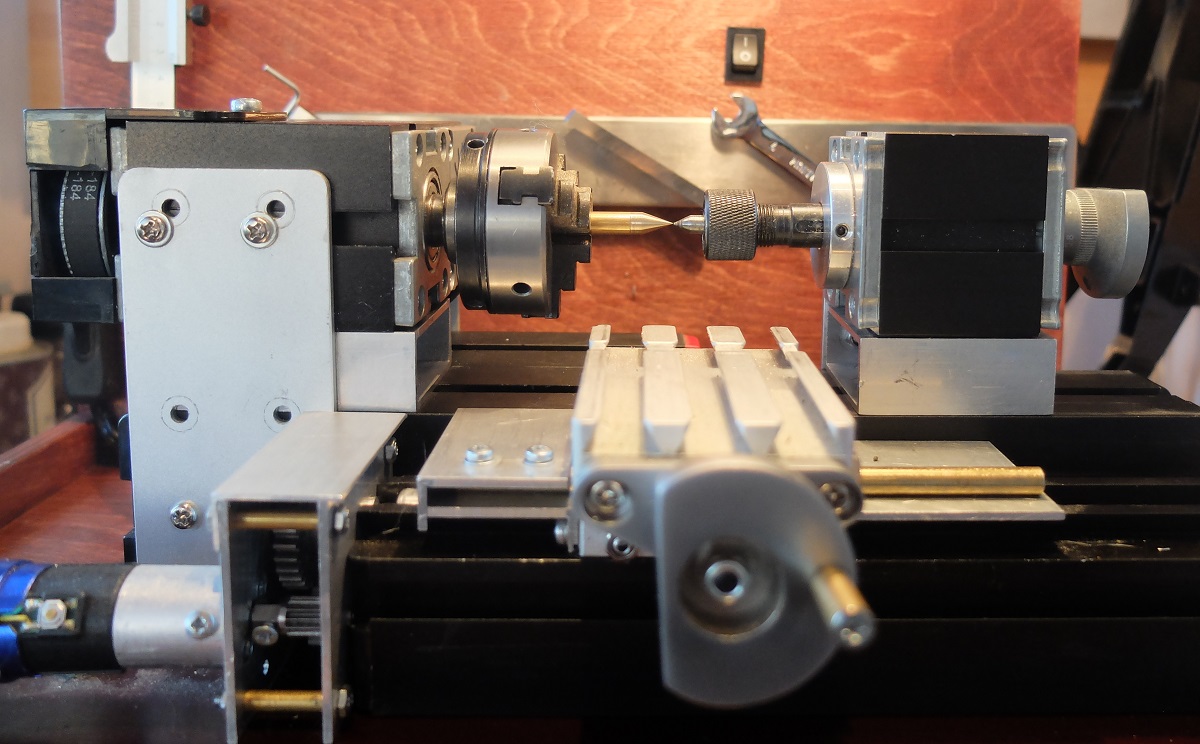

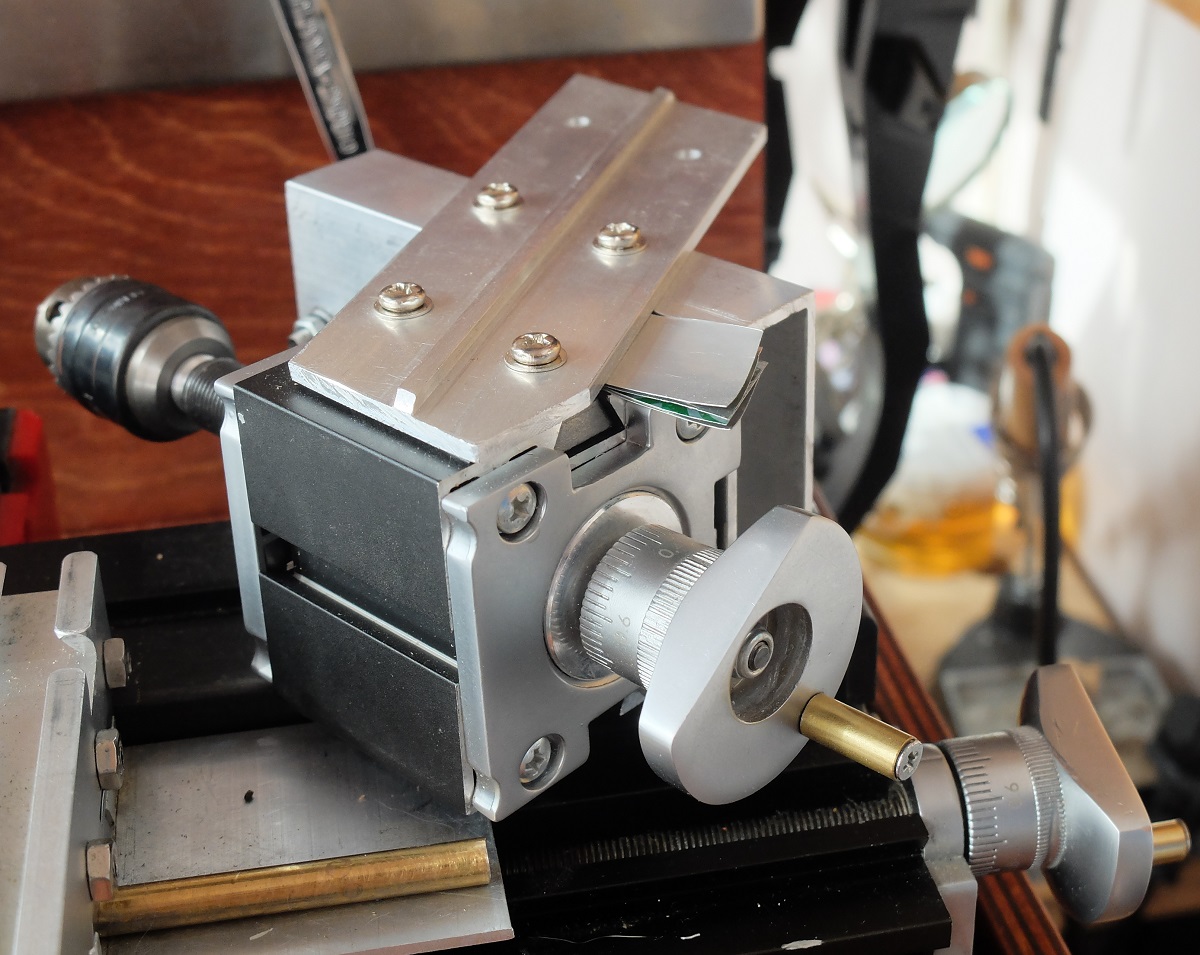

И отъюстируем заднюю бабку.

[Владимир55]

...

[bim]

Владимир, а чем и как юстируется задняя бабка при несовпадении центров?

[Владимир55]

Владимир, а чем и как юстируется задняя бабка при несовпадении центров?

Юстируется изменением толщины и ширины подставки. Уменьшение путем сошлифовывания - увеличение подкладка прокладок. Отлично подходят пианые банки. Толщина стенок 0.01 мм.

[Владимир55]

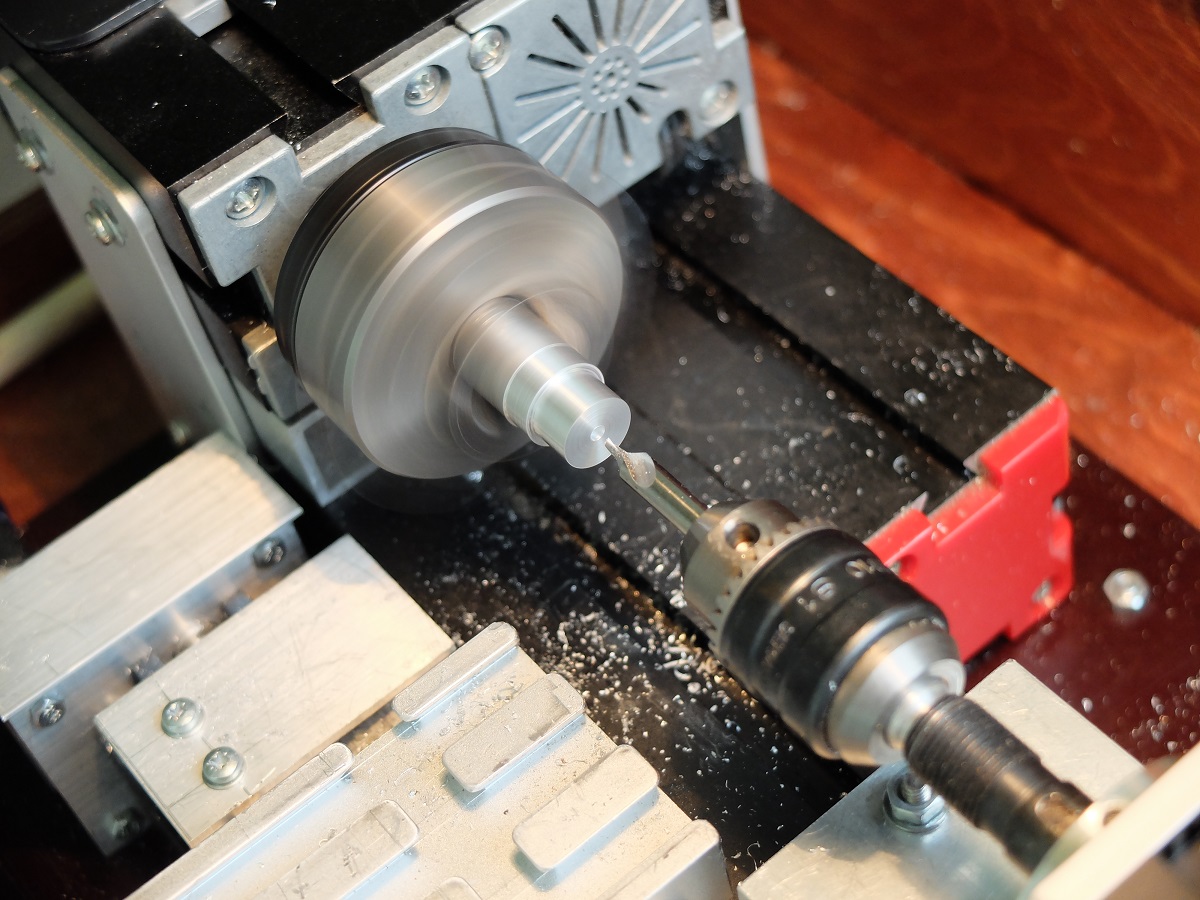

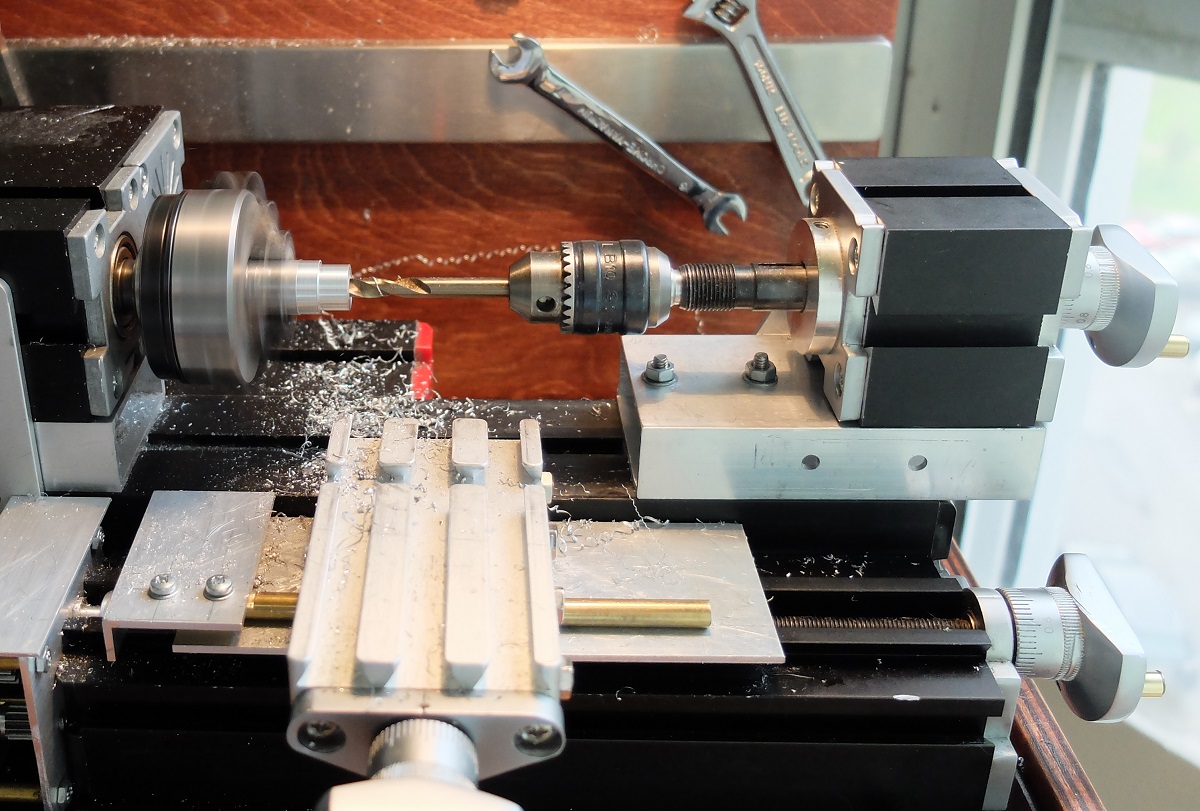

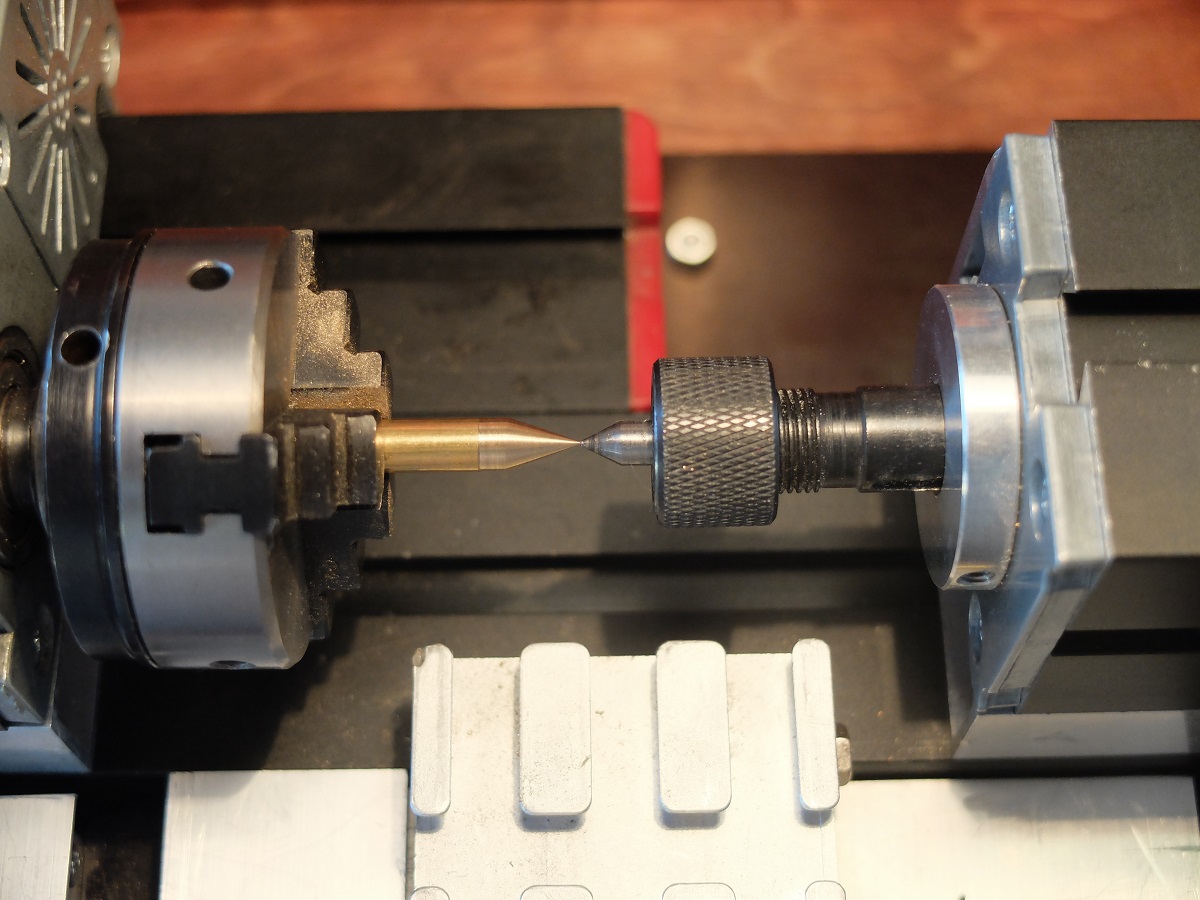

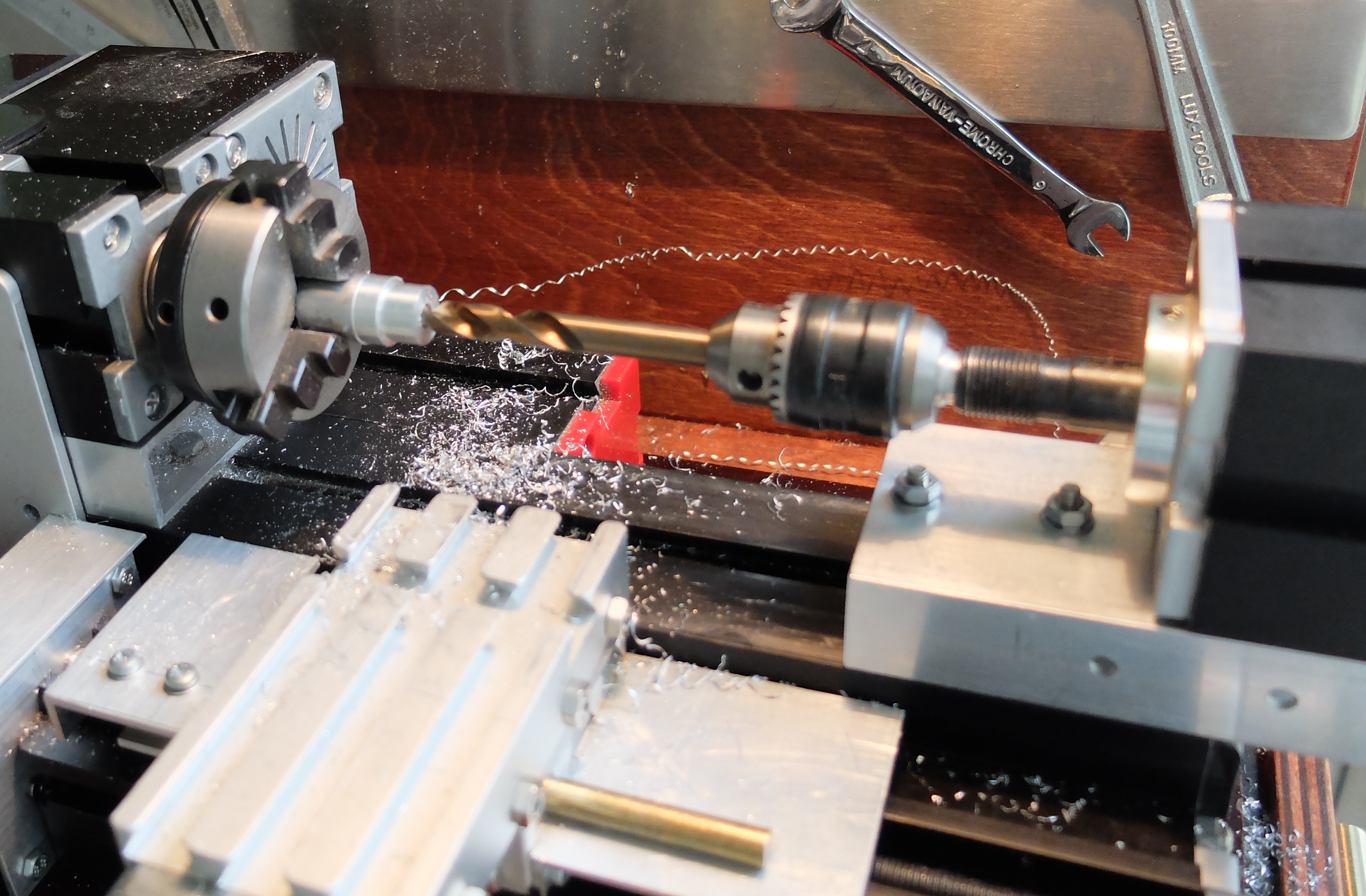

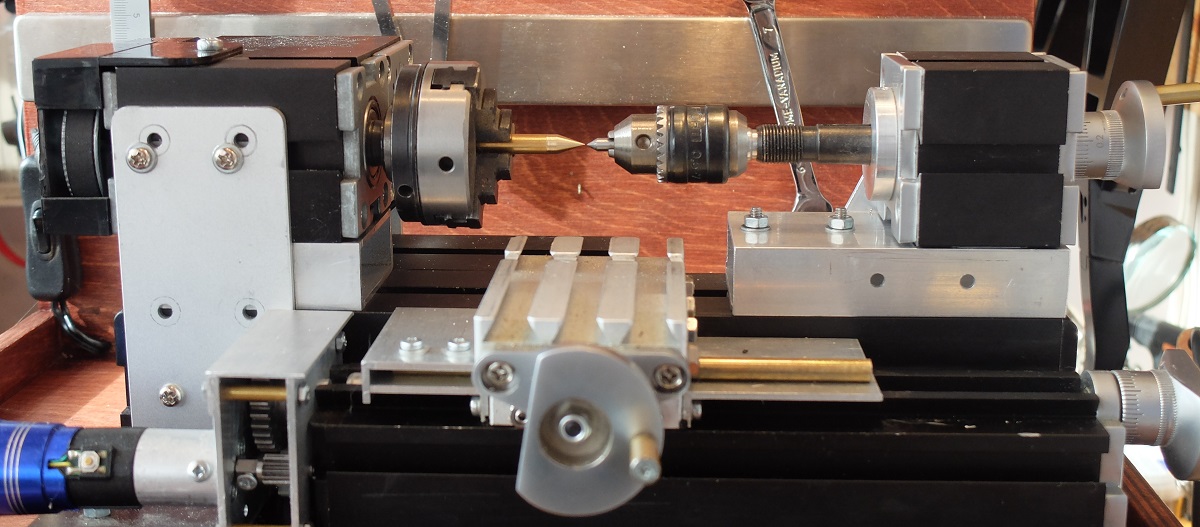

Иллюстрация юстировки. Теперь задняя бабка с патроном для сверления. Ее пришлось отодвинуть назад, чтобы помещался патрон с коротким сверлом.

[Владимир55]

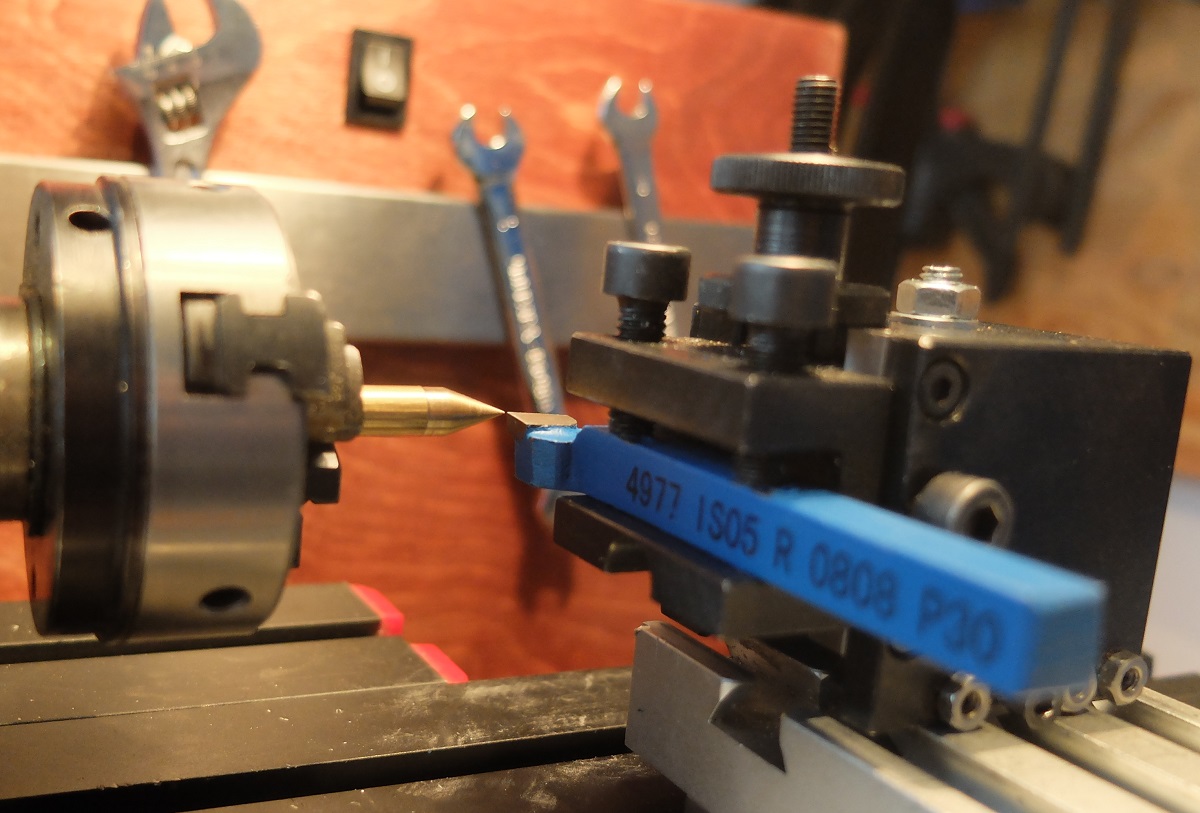

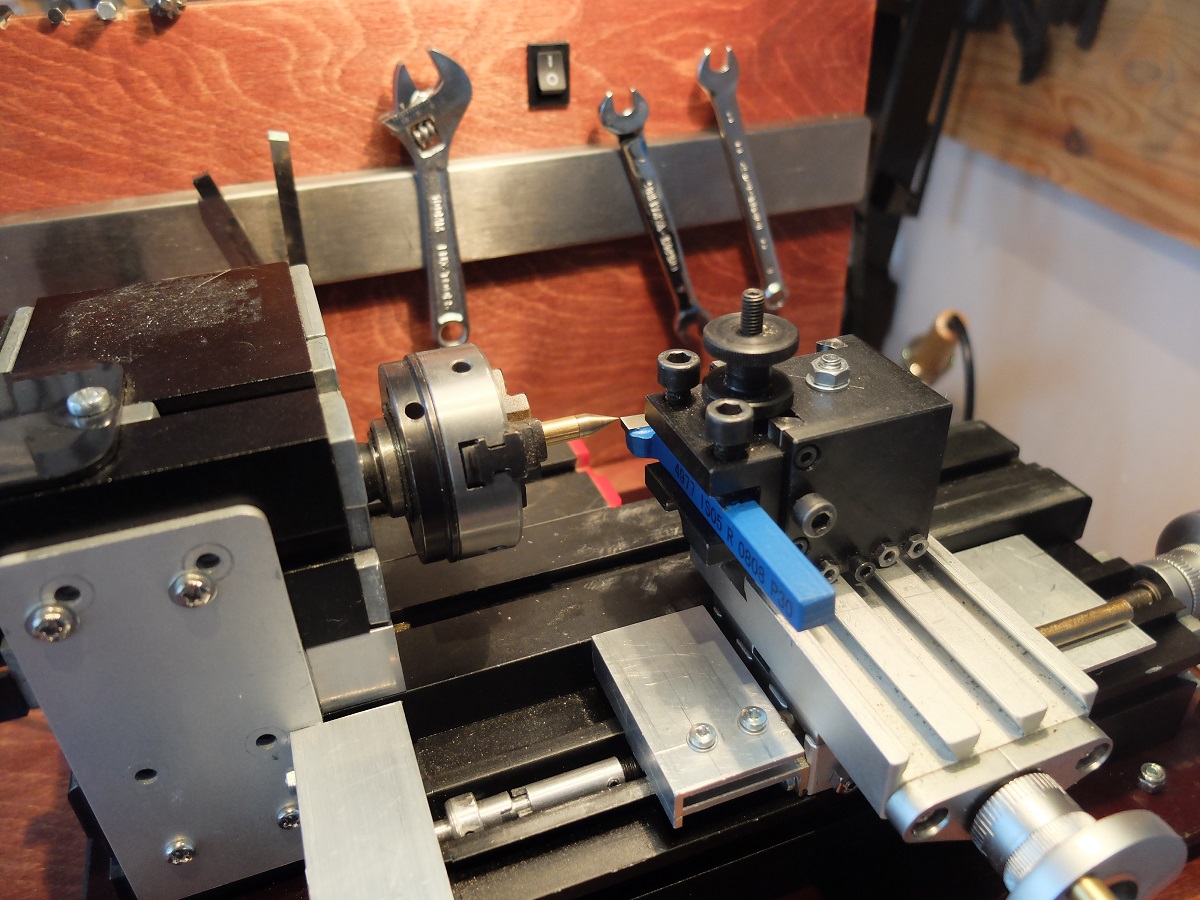

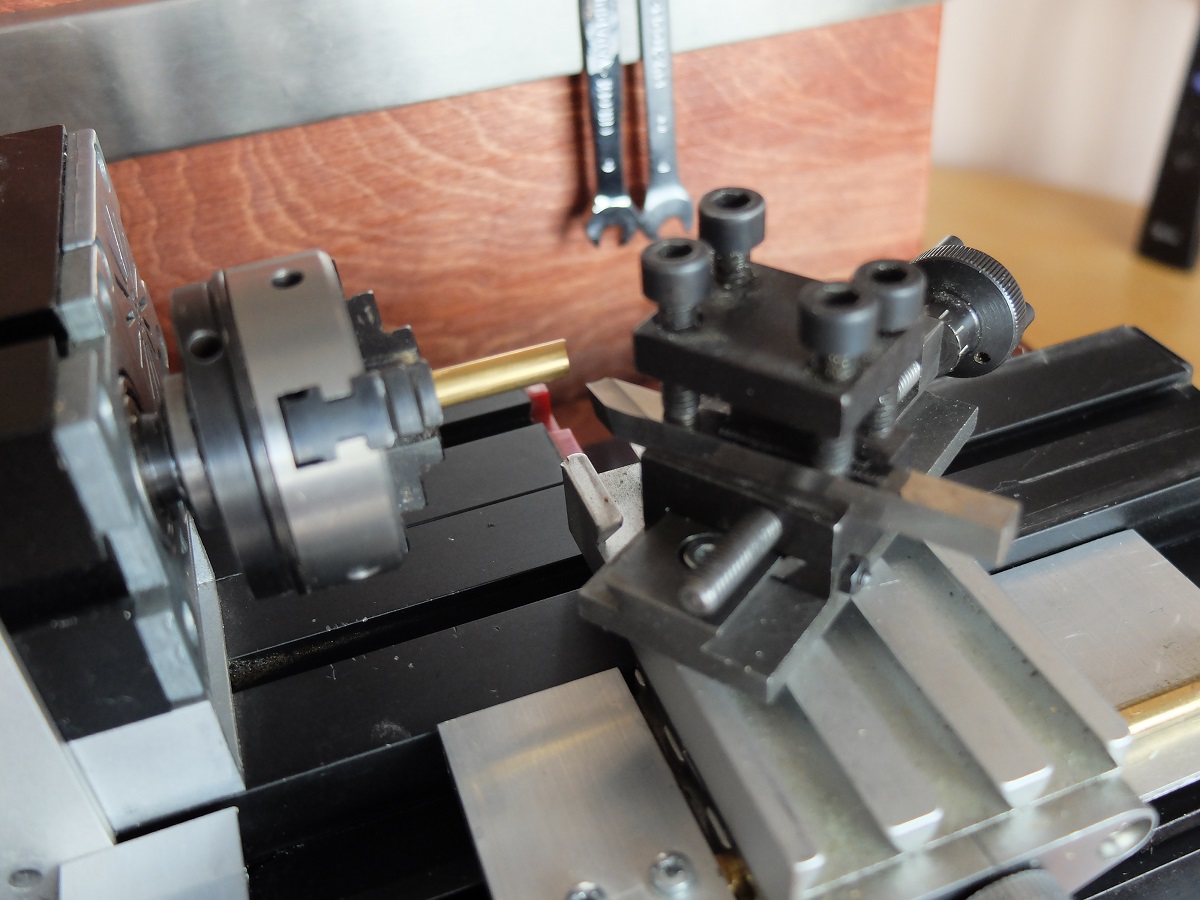

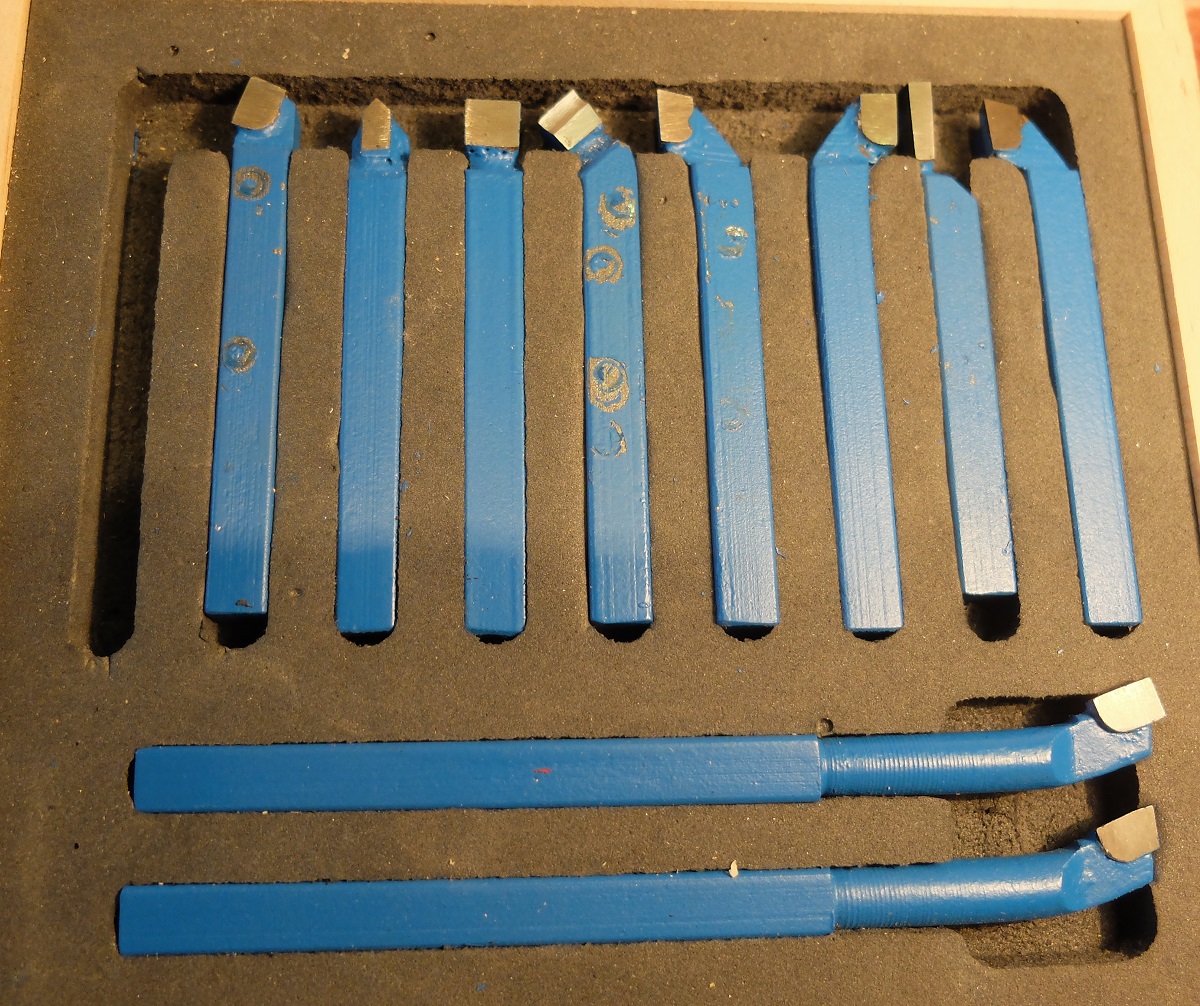

Вопрос резцов решается с помощью резцедержателя от проксона.
Применимы резцы сечением 10х10, 8Х8, 6х6.

[Владимир55]

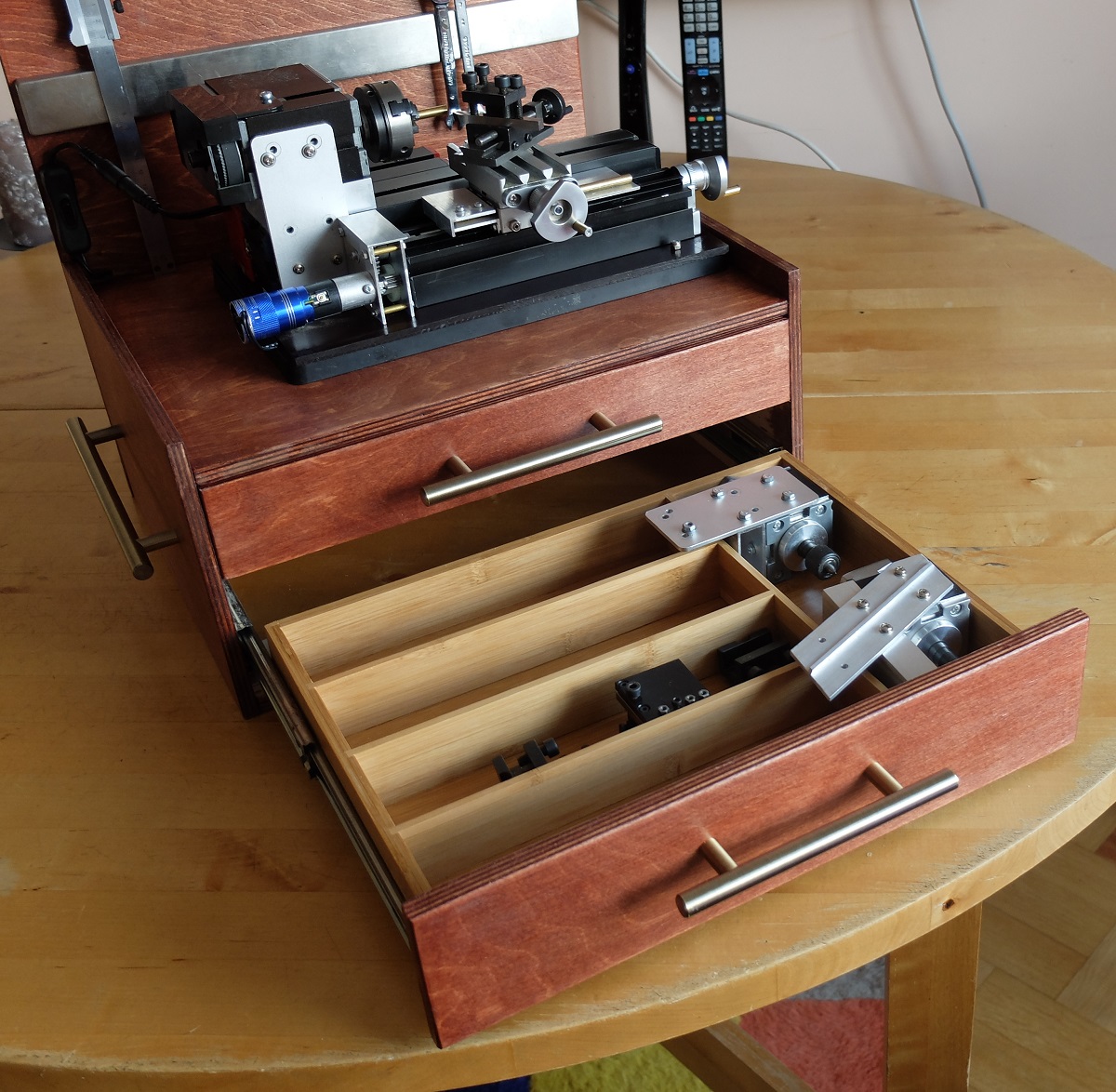

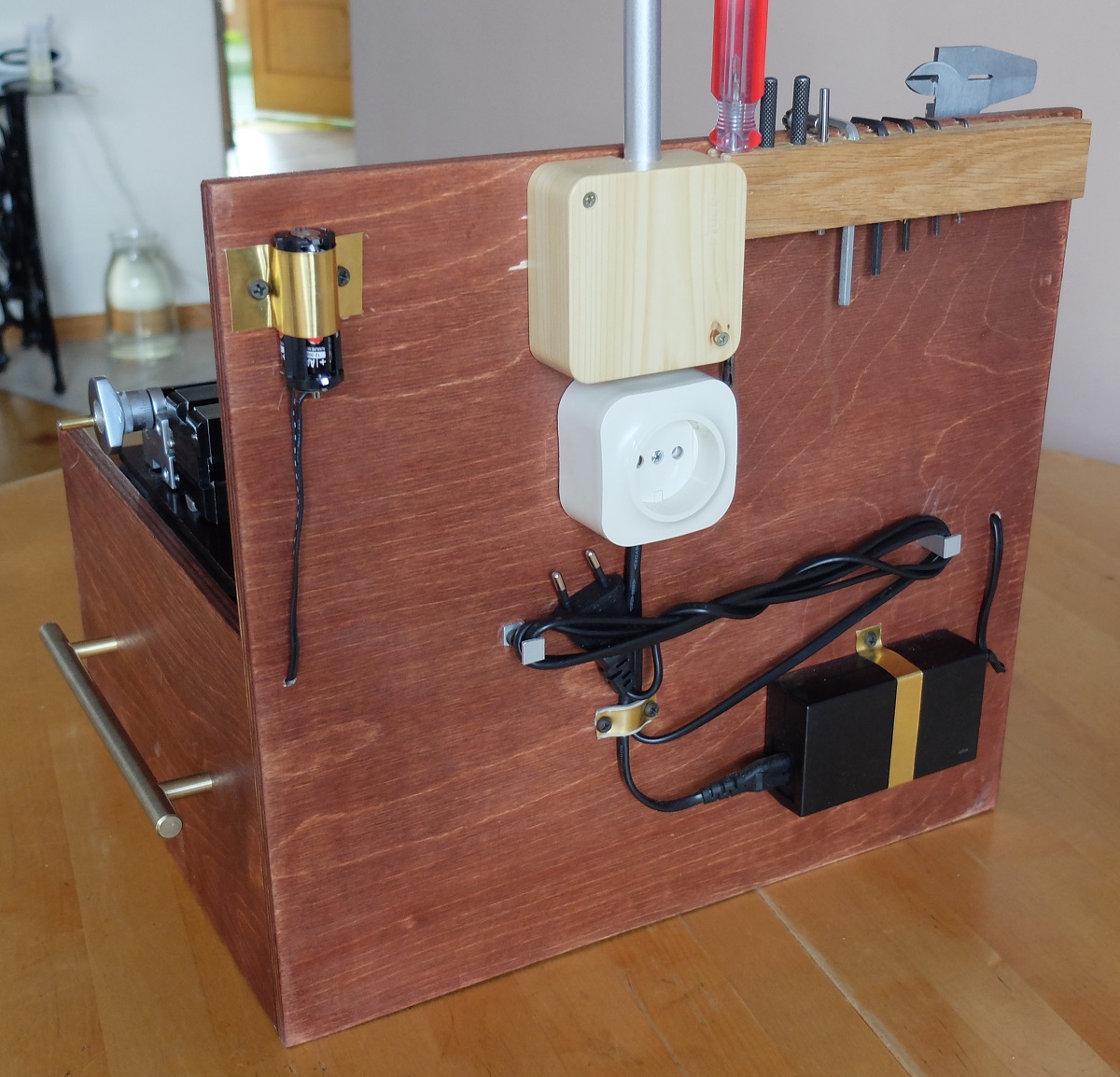

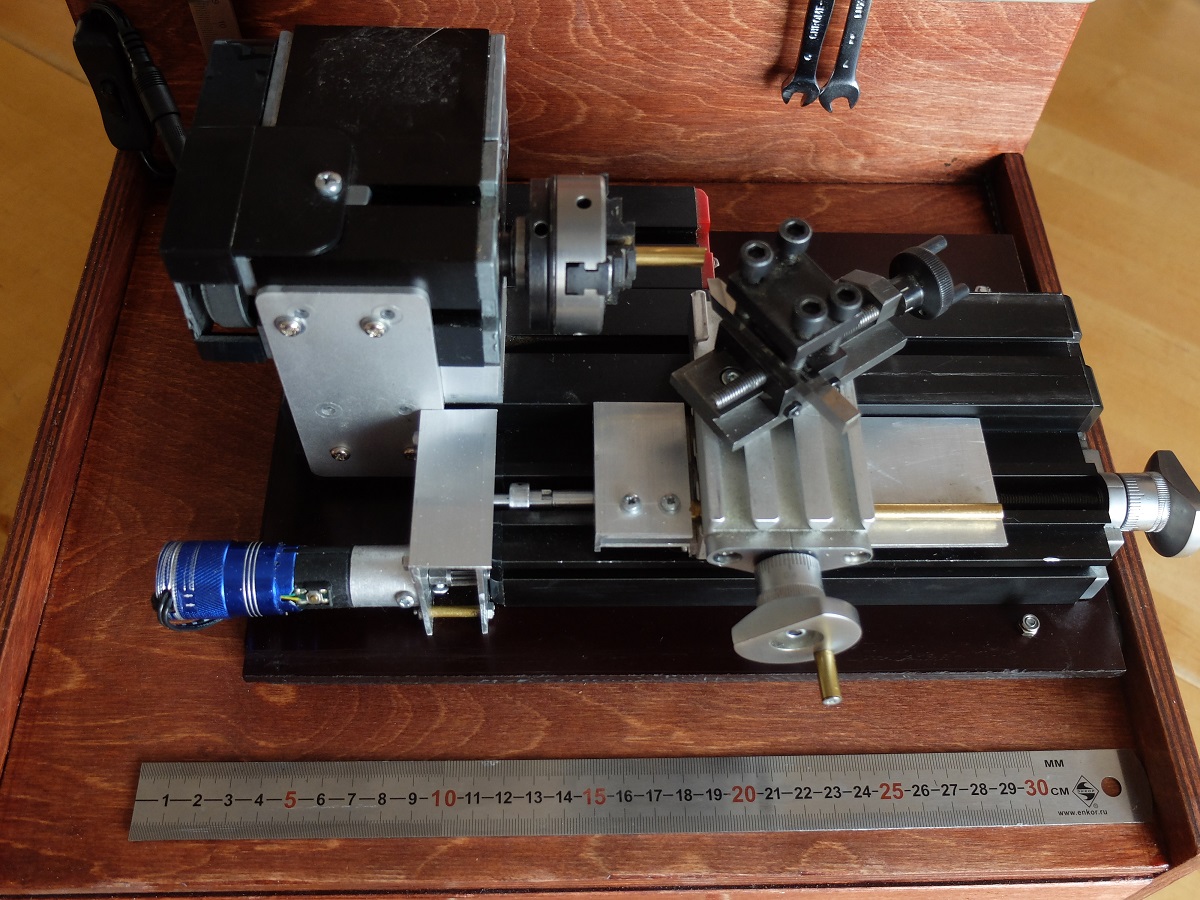

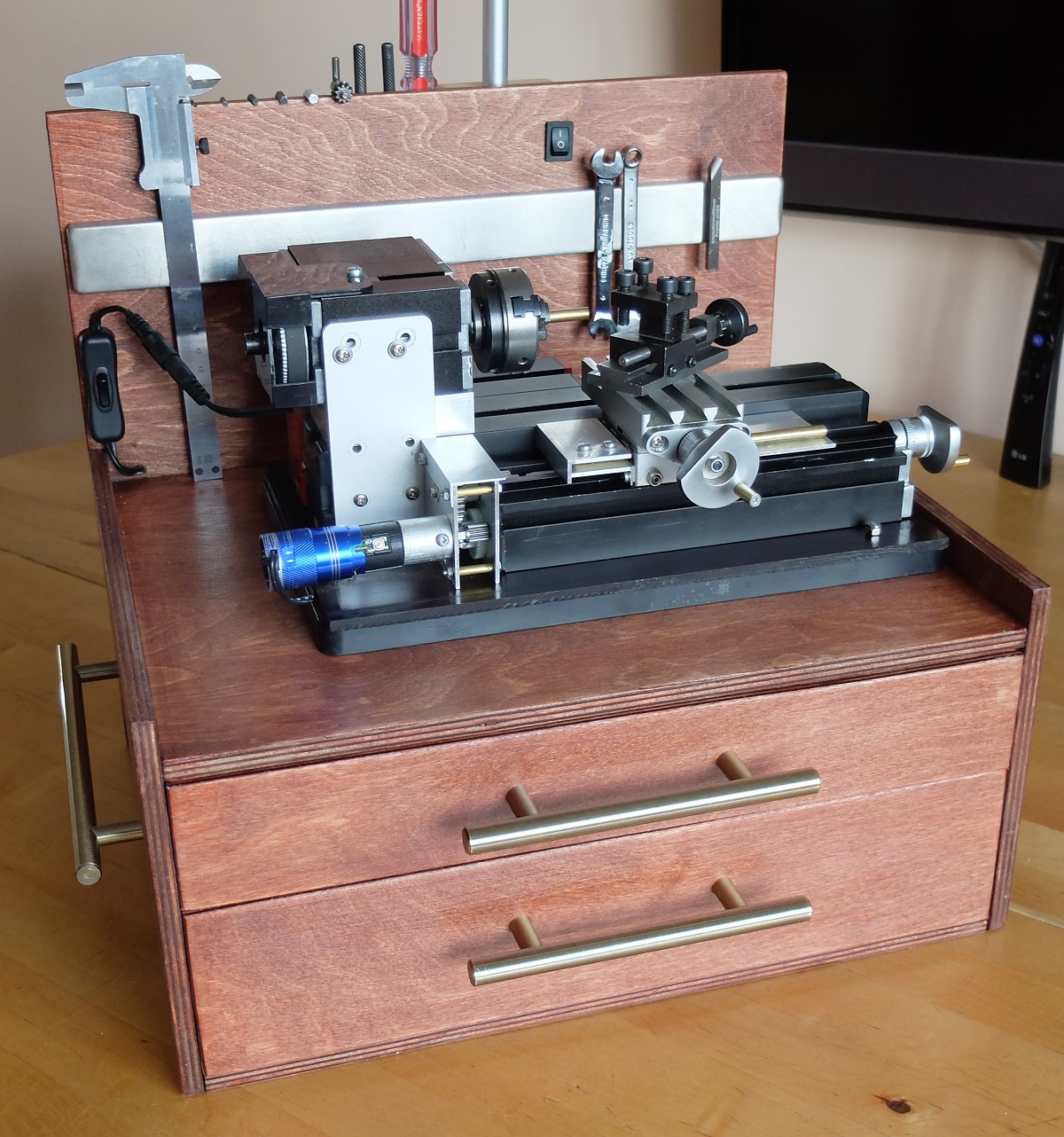

В общем получился вполне приличный станок, который легко умещается в шкафу.
Его способности попробую показать на пробной детали.
Кстати конус морзе для патрона на заднюю бабку я выточил на нем.

[Владимир55]

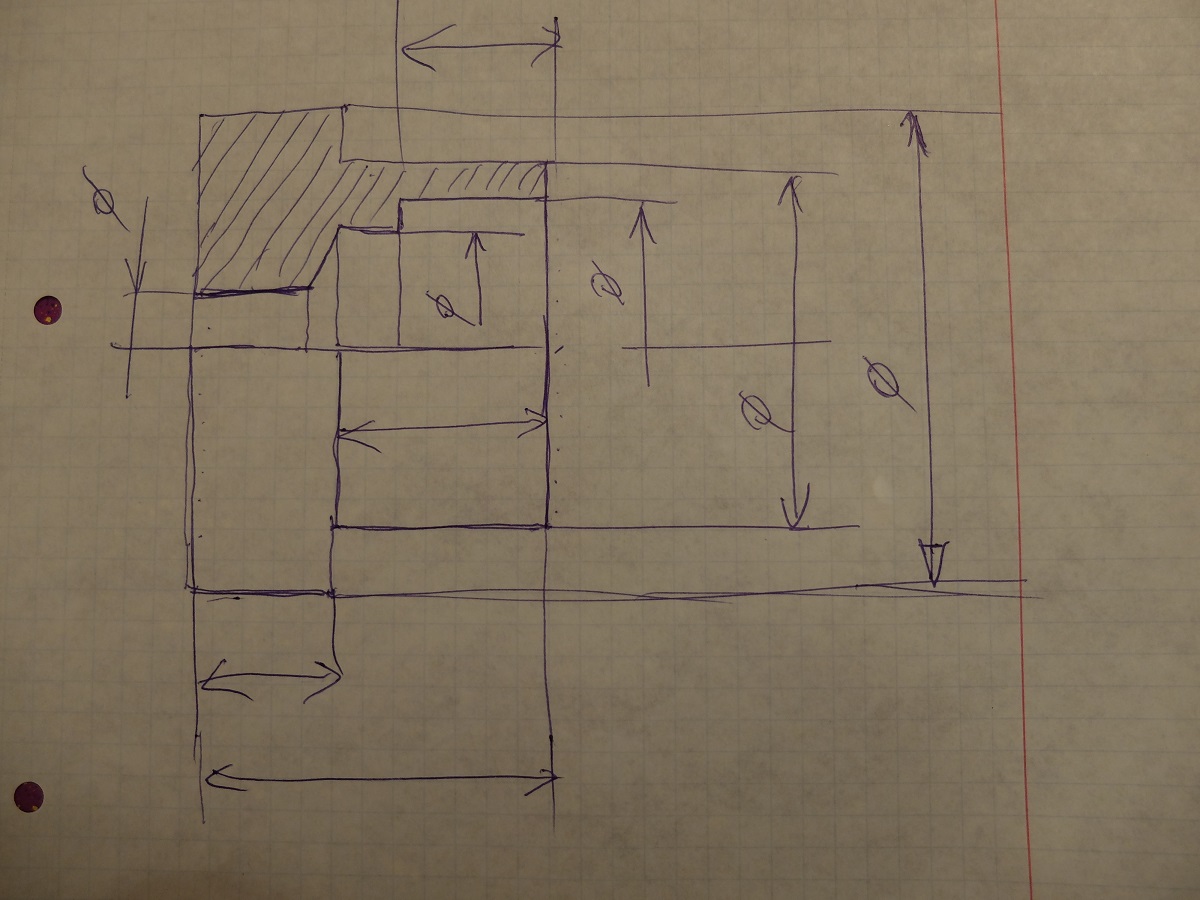

Для демонстрации работоспособности станка выточим к примеру деталь по чертежу.

[Владимир55]

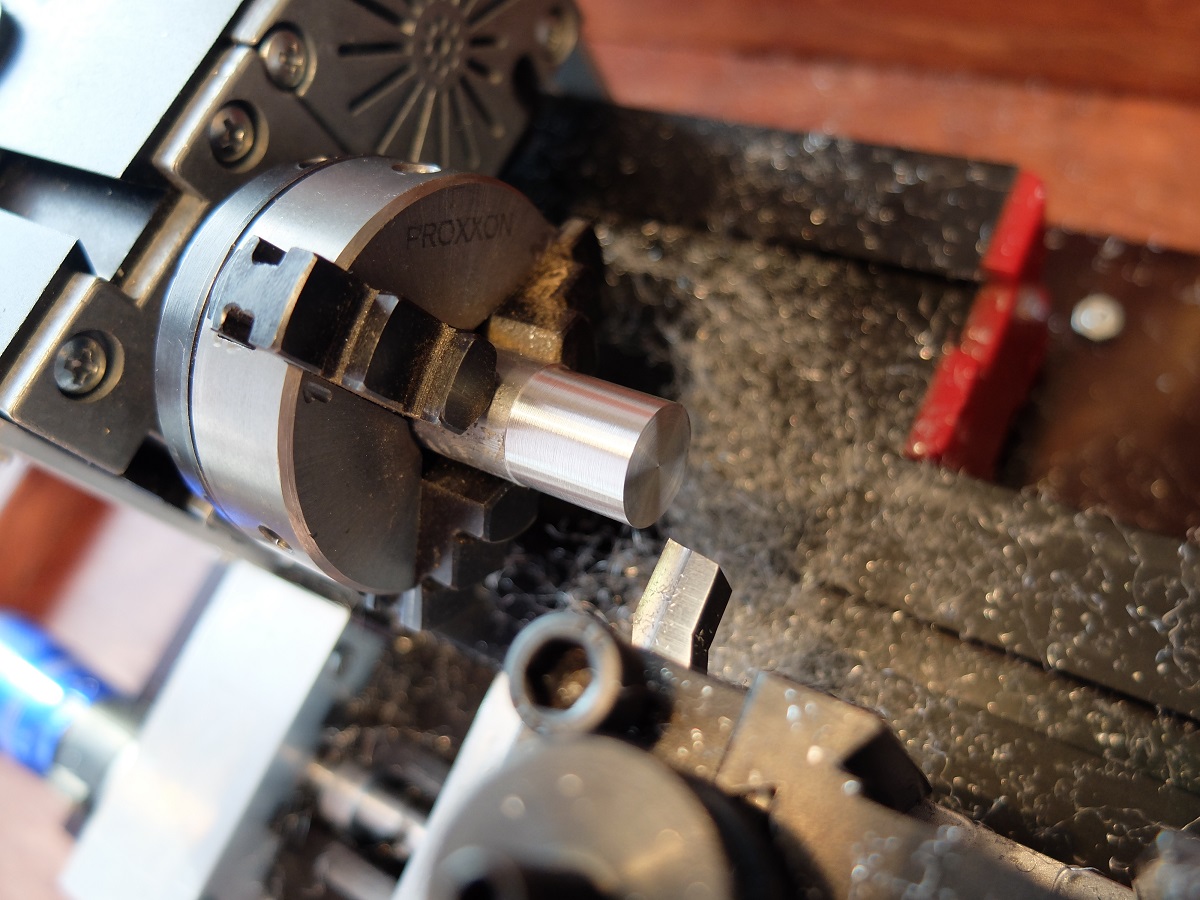

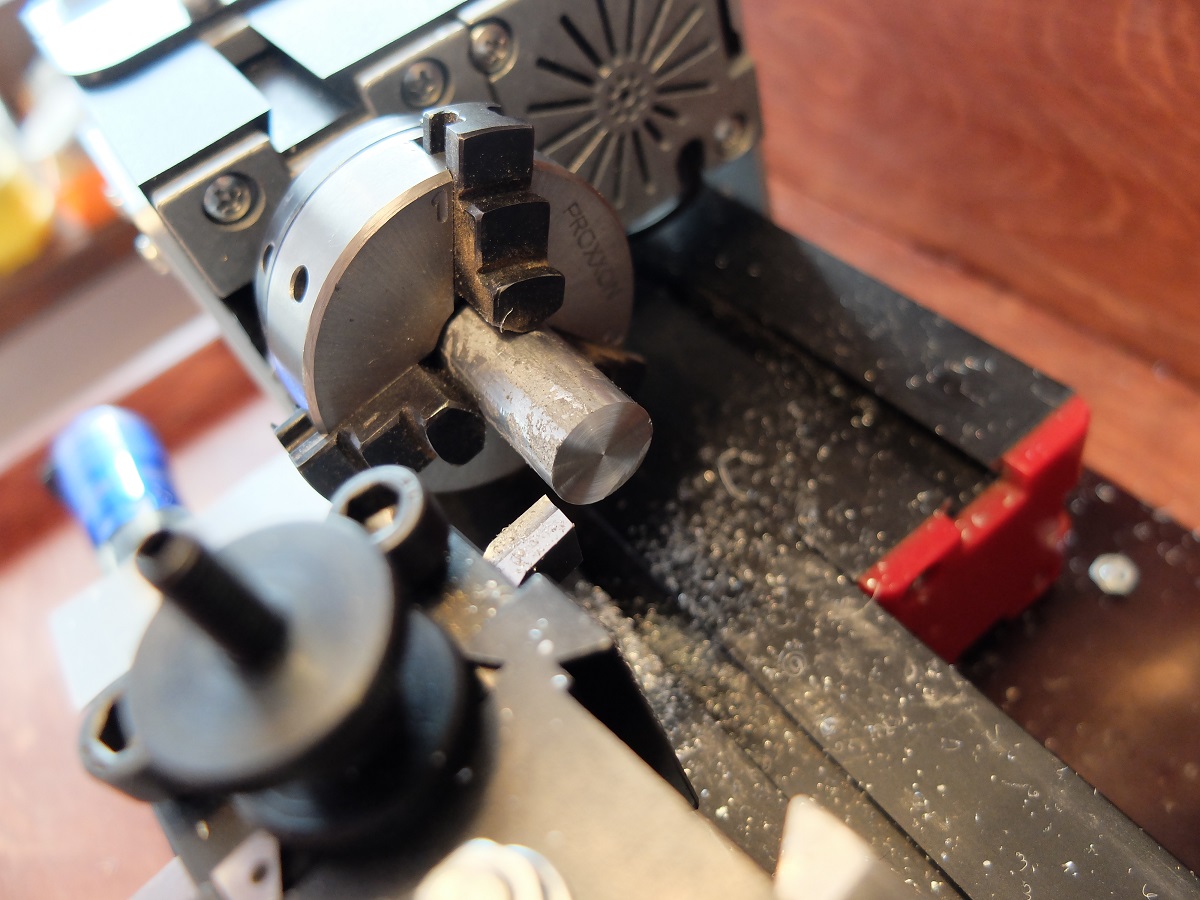

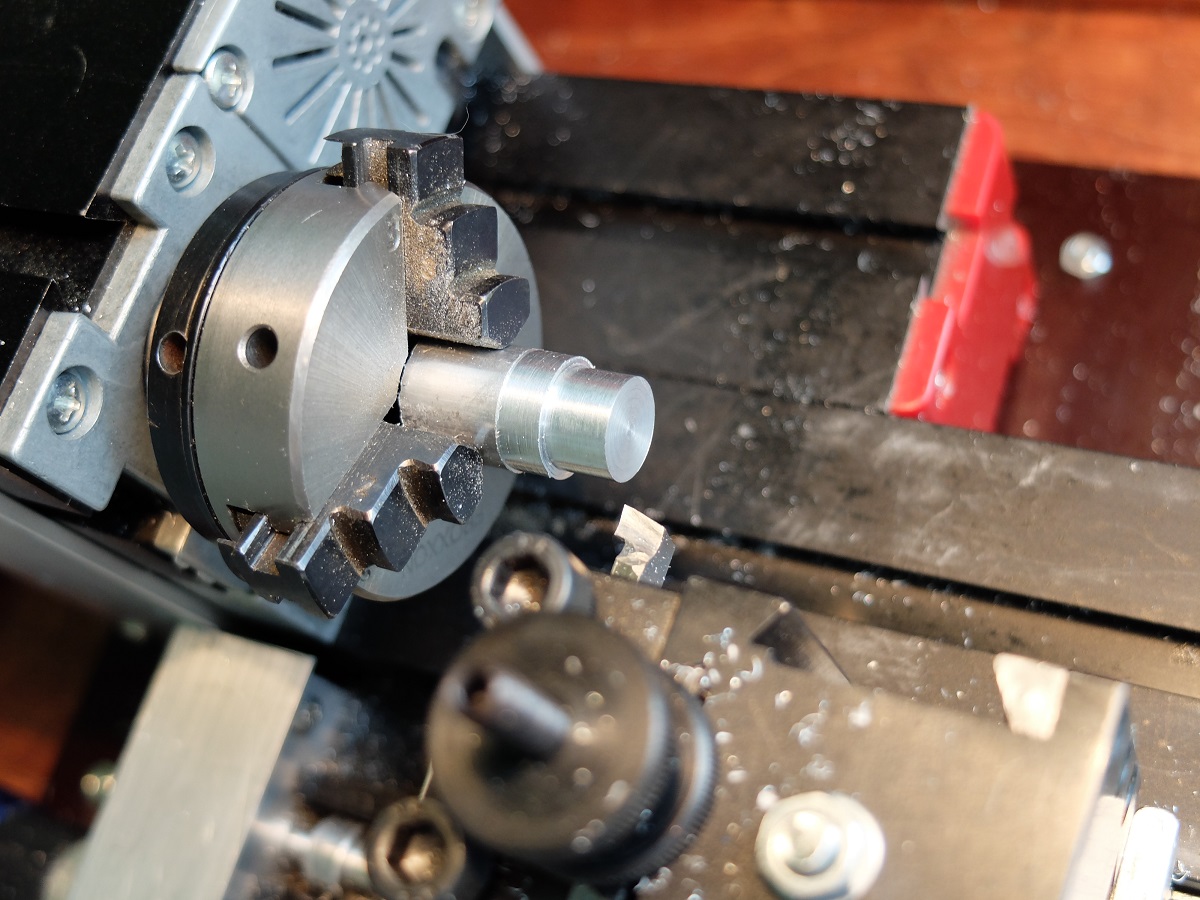

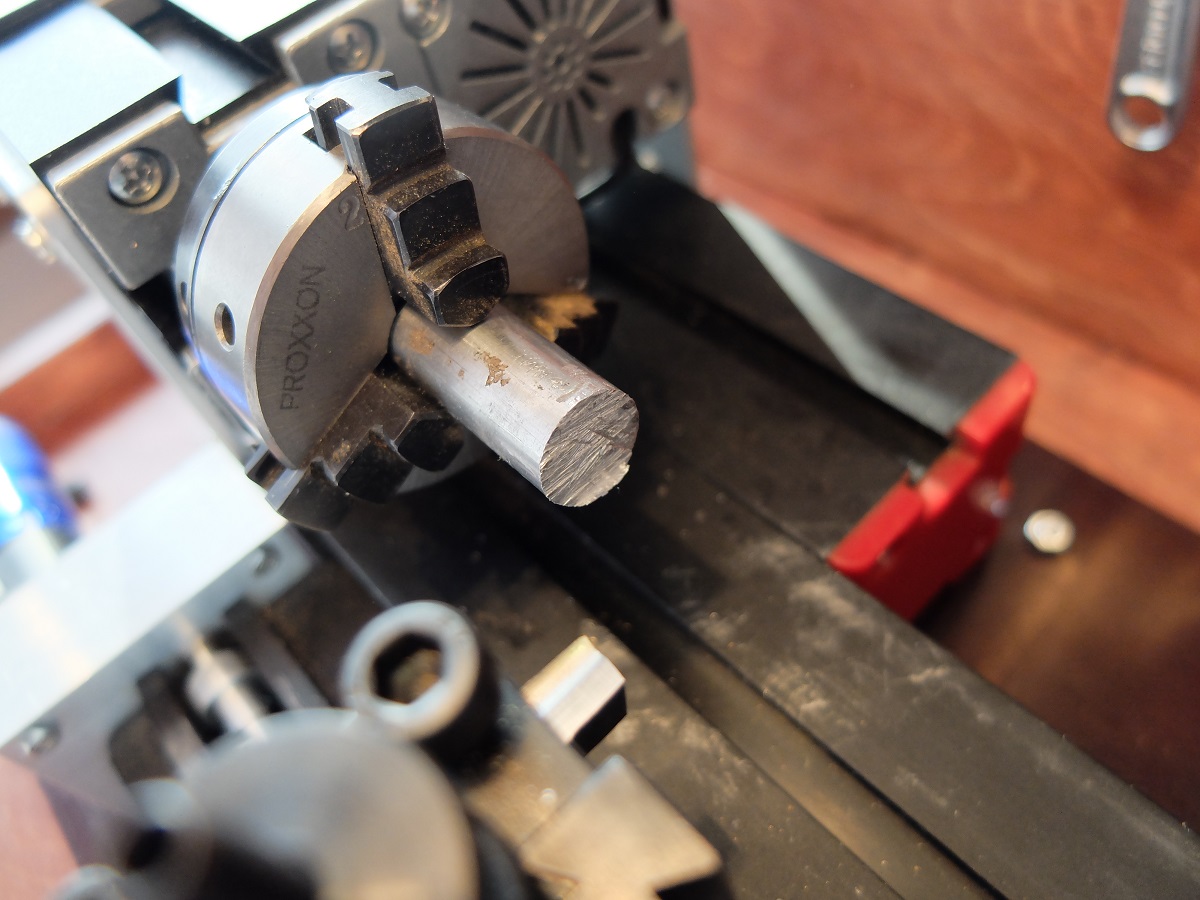

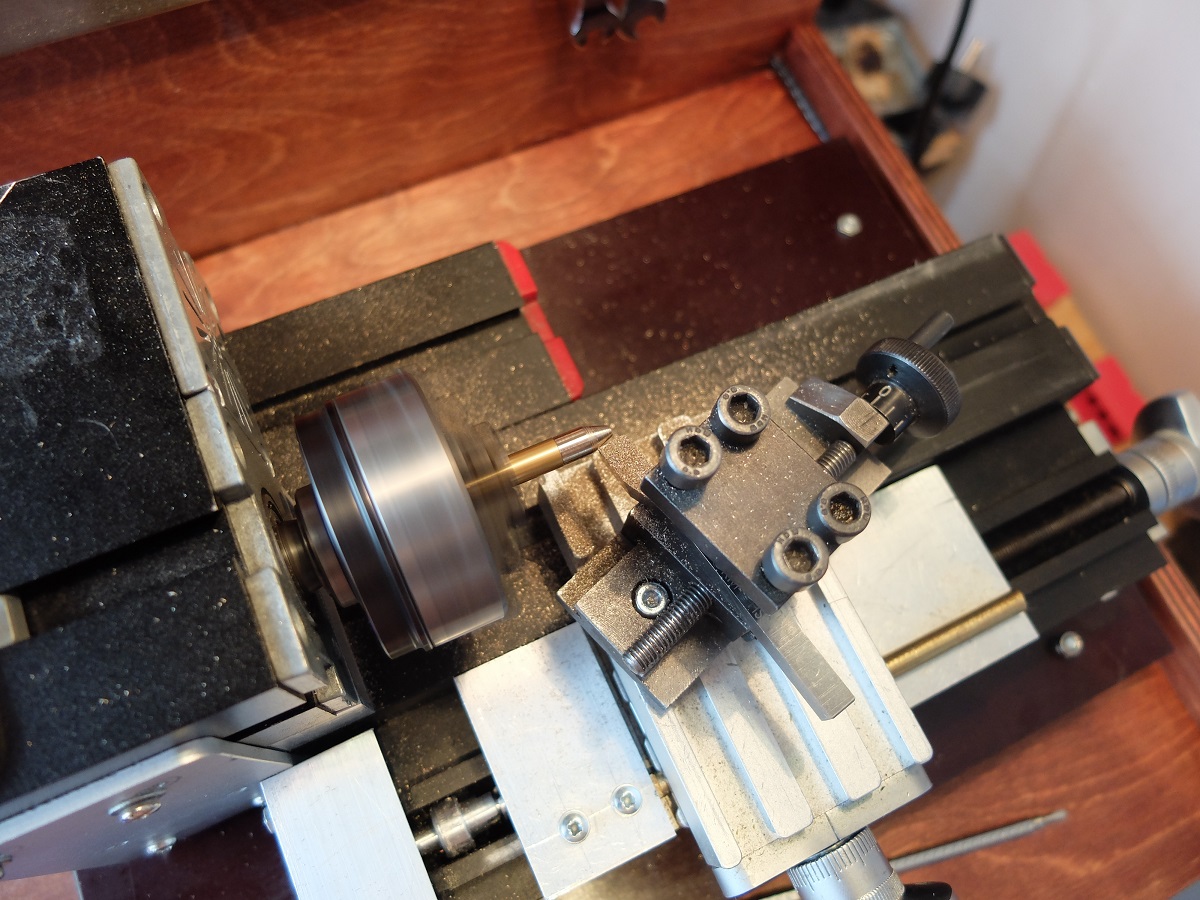

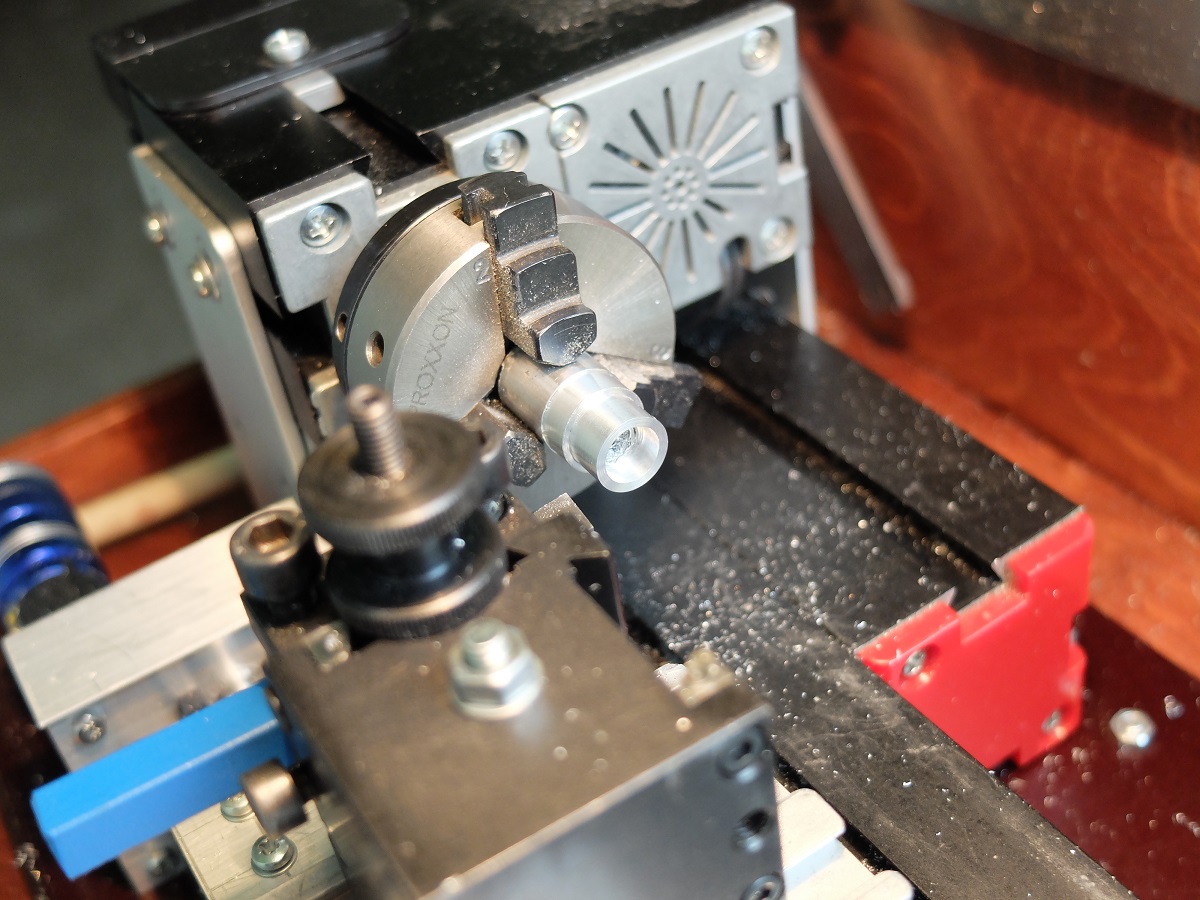

Прочес работы.

[Владимир55]

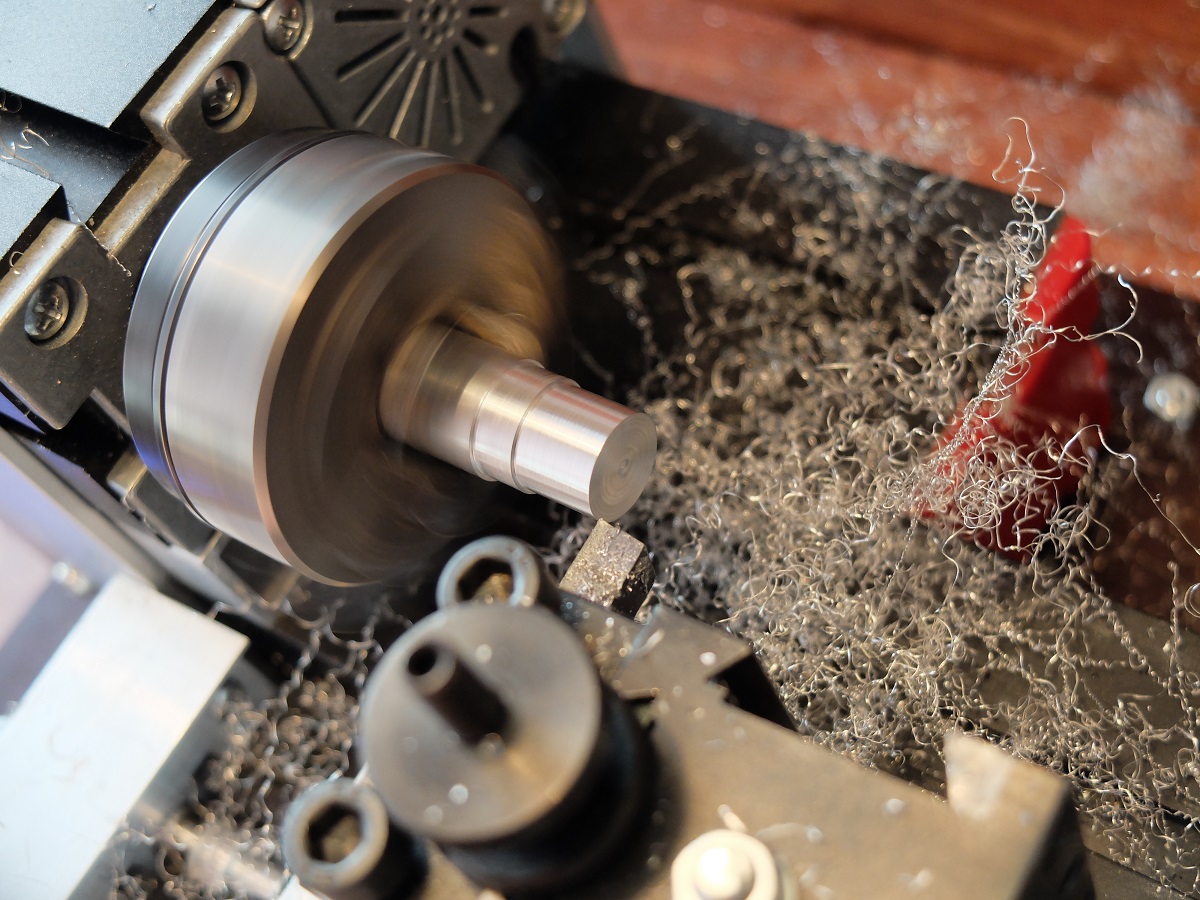

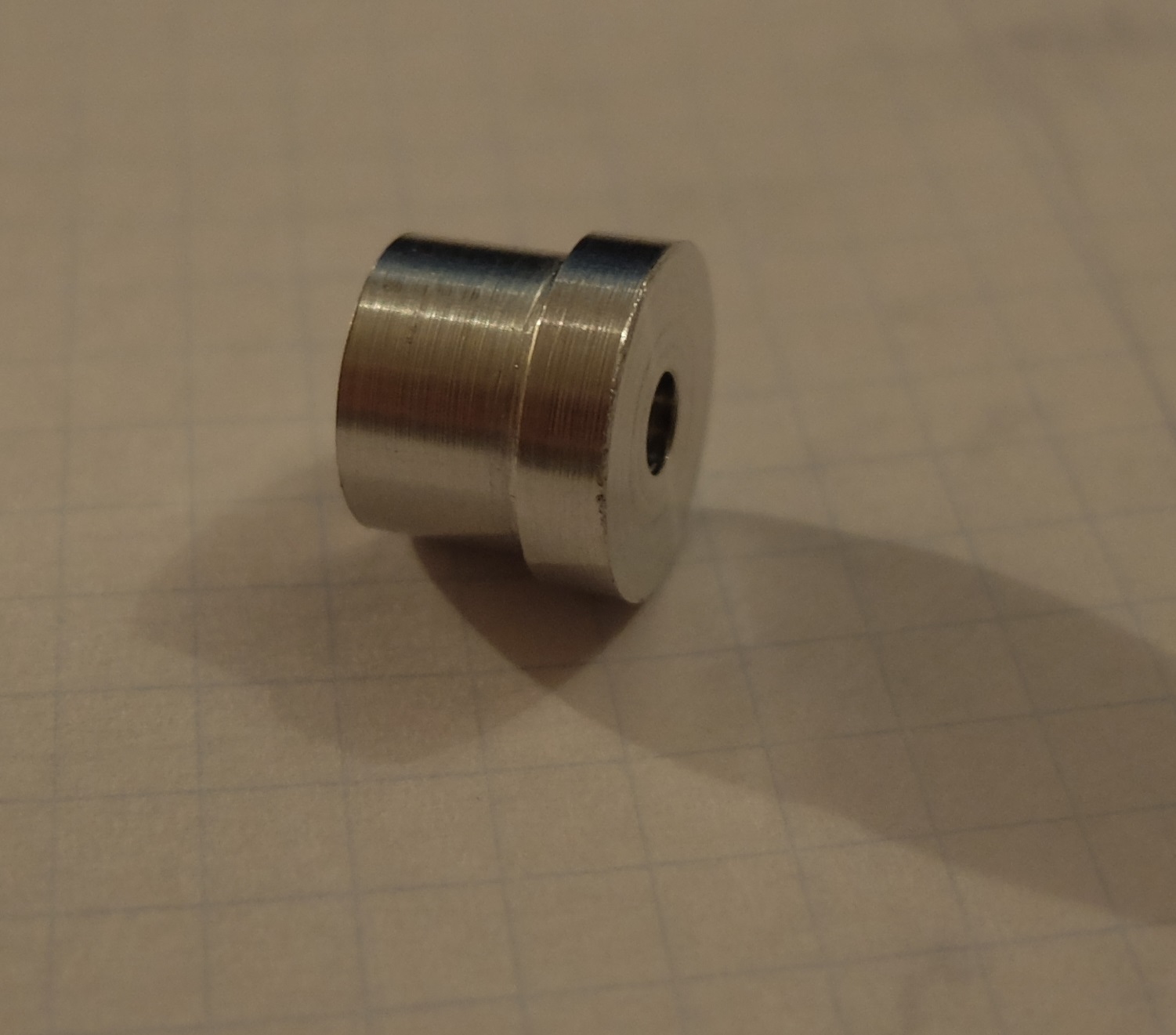

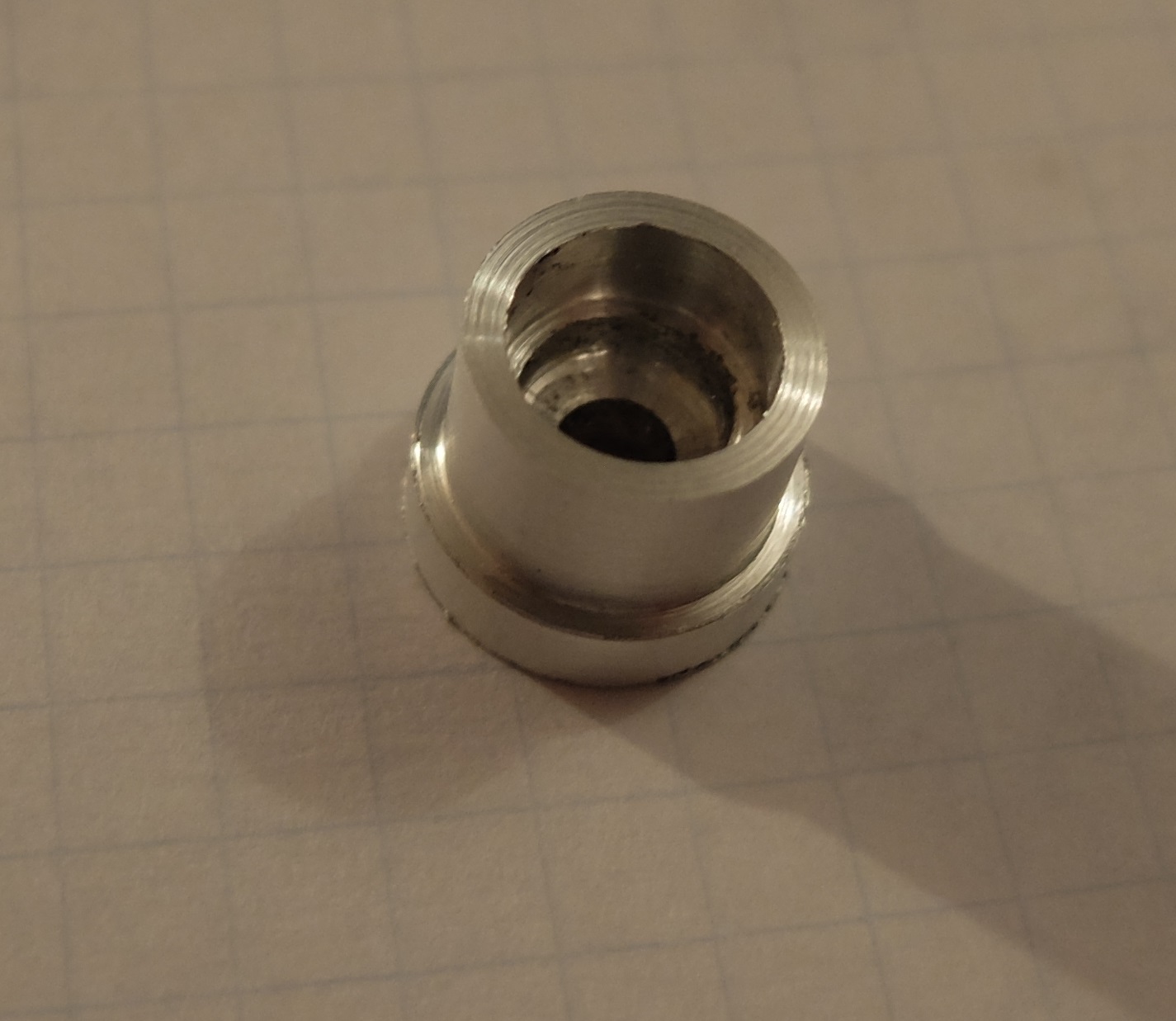

Ну и сама деталь.
