Шестеренчатый редуктор для циркулярки

#1 Сообщение ССП » Ср сен 07, 2011 16:19

Приветствую Вас, форумчане!
Давно засела мысль смастерить небольшую циркулярочку, но большинство схем рассчитаны на передачу усилия на шпиндель ремнем, либо используют прямой привод.

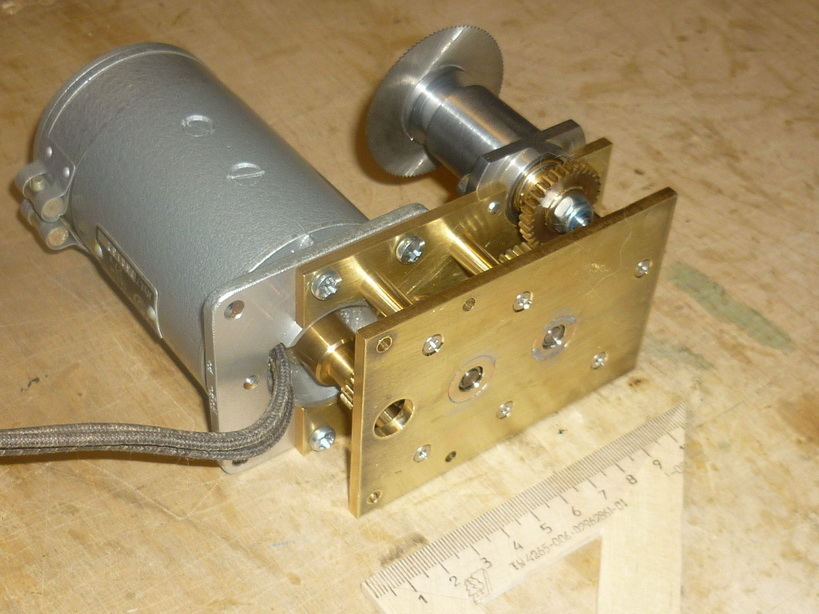

А тут заимел по случаю комплект модульных фрез и решил сварганить редукторную передачу на шпиндель, жестко привязав корпус редуктора к двигателю.
Движок сериесный, МУ-100АП, 27в, 145 вт., для фрез диаметром до от 50 до 63 мм вполне подходящий.

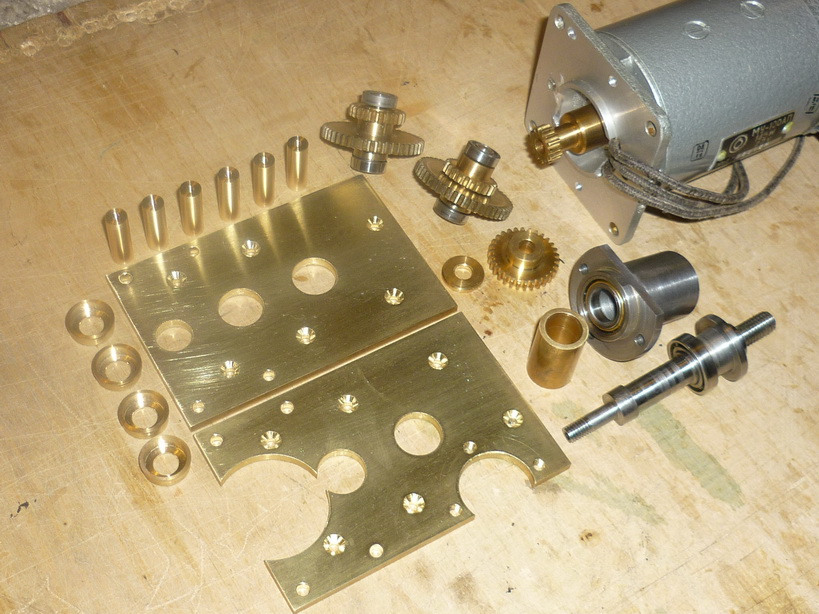

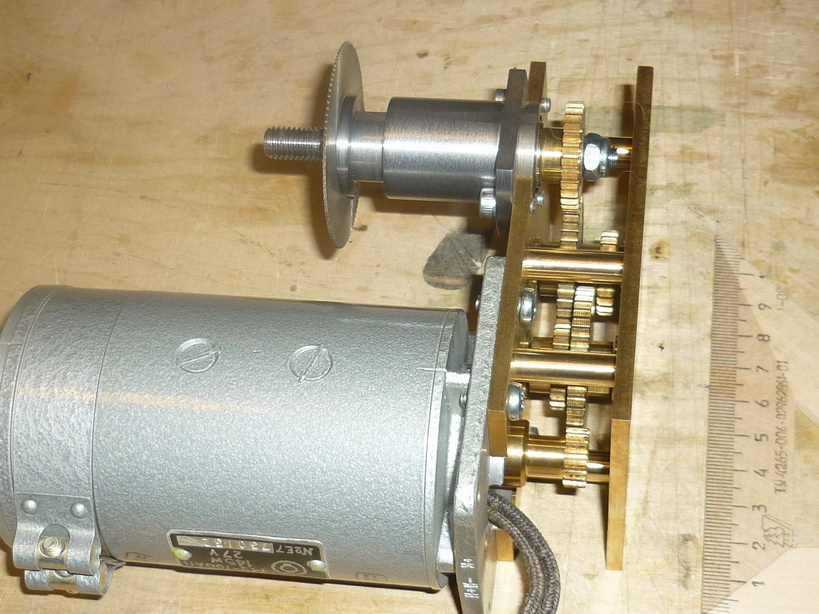

На валу двигателя шестеренка 15 зубьев, редуктор двухступенчатый, промежуточные (большая и малая) по 45 и 20 зубов соответственно, шестеренка на шпинделе 24 зуба, модуль передачи 0,8.

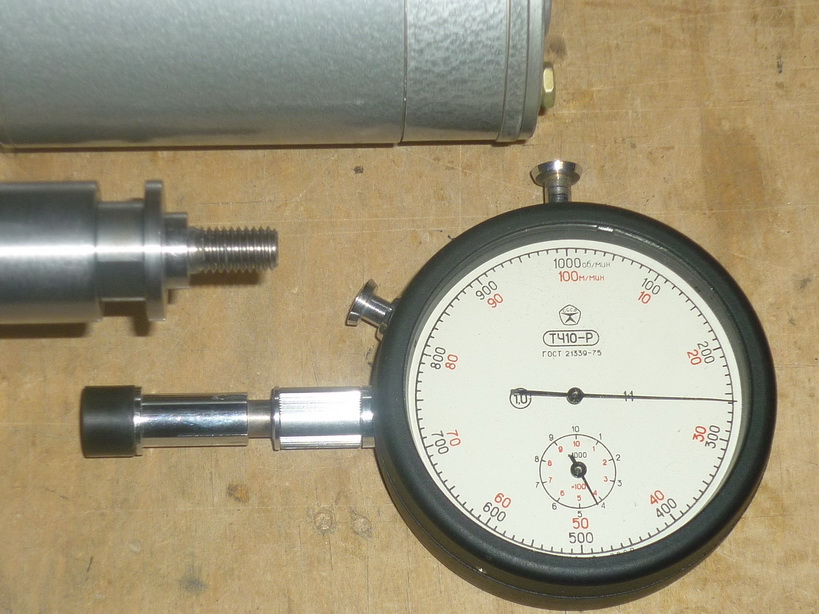

Итого общее передаточное число редуктора 3, 75, что на холостом ходу при питании 20в дает на шпинделе 4250 об/мин.
В общем, сложного ничего нет, главное аккуратность, при этом больше всего понравилось резать шестеренки.

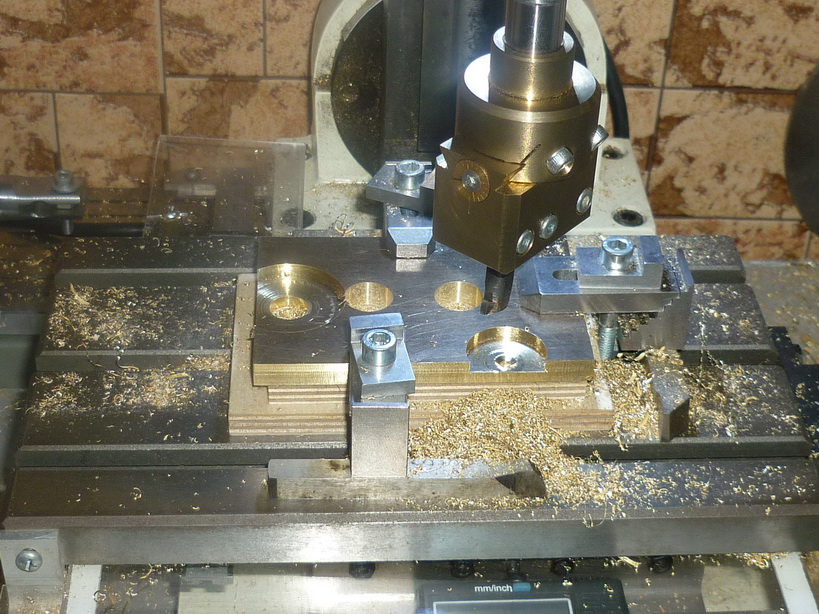

Стенки редуктора из латуни толщиной 4 мм, обрабатывались и растачивались в комплекте самодельной расточной головкой.
Стаканы для подшипников тоже латунные, запрессованы в стенки от руки и слегка припаяны.
Корпус шпинделя и шпиндельный вал из стали 40Х, посадочное на 13 под фрезу 50 мм.
Дистанционные втулки латунные, сделаны в размер, разброс не более 0,01 мм, чтобы валы не клинило.

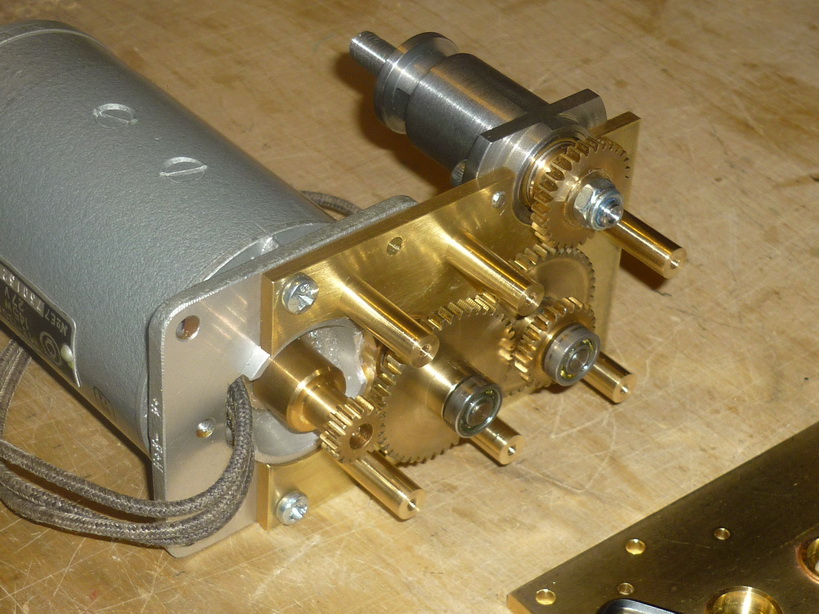

После сборки все вращается легко и практически бесшумно, даже без приработки.
Вот, вроде бы и все. Да, кстати, все делалось дома, на китайских токарнике и фрезере.
Если что непонятно, готов ответить на все вопросы.
Вложения
Последний раз редактировалось ССП Чт сен 08, 2011 1:07, всего редактировалось 1 раз.
Легкие дороги редко ведут к интересным местам...

Текущий проект: Lyde от Euromodel

Аватара пользователя
AKASAKA
Сообщения: 2085
Зарегистрирован: Вт апр 05, 2011 16:08
Откуда: Новороссийск
Благодарил (а): 7 раз
Поблагодарили: 61 раз

Re: Шестеренчатый редуктор для циркулярки

#2 Сообщение AKASAKA » Ср сен 07, 2011 17:15

Вопрос пока один: :D ...где взял китайский токарник с фрезером :D :D :D ....как это ни смешно, но ты самый ближний к каторжанину :D :D :D .....а картинки посмотреть пока не хватает мощи каторжанского ИНЕТа (не открываются, заразы) :( :( ...а двигунок подобный и у меня есть :D

Александр52
Сообщения: 27
Зарегистрирован: Сб авг 28, 2010 15:37
Откуда: г.Владимир
Благодарил (а): 7 раз
Поблагодарили: 3 раза

Re: Шестеренчатый редуктор для циркулярки

#3 Сообщение Александр52 » Ср сен 07, 2011 20:13

Подобная конструкция в реальном станкостроении не применяется, потому, что в процесе работы возникают
ударные нагрузки, которые приводят к износу зубчатого зацепления. Здесь необходим демфер (гаситель)
обычно эту функцию выполняет ремень или фрикционная муфта.
С уважением Александр.

Аватара пользователя
п-авел
родоначальник
родоначальник
Сообщения: 1891
Зарегистрирован: Ср мар 05, 2008 3:00
Откуда: Санкт-Петербург
Благодарил (а): 446 раз
Поблагодарили: 235 раз
Контактная информация:

Re: Шестеренчатый редуктор для циркулярки

#4 Сообщение п-авел » Ср сен 07, 2011 21:58

1.Какая марка фрезера и токарника, на коих можно сделать такую прекрасную работу?

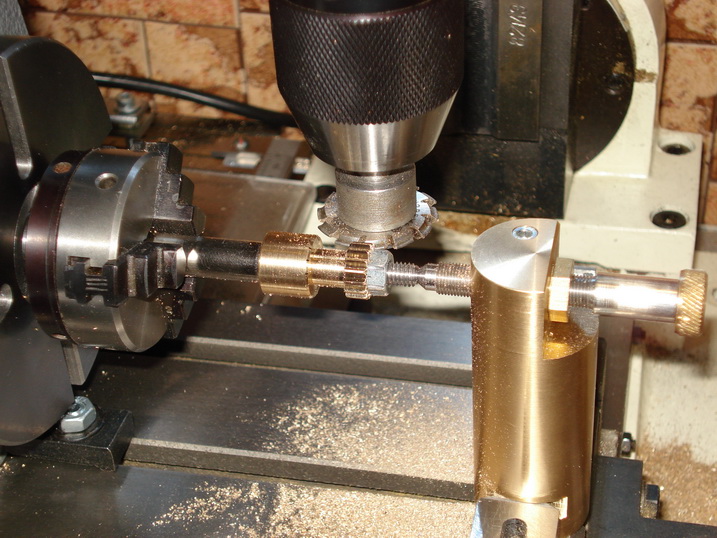

2. На первых двух фото видна делительная головка или токарник? Если товарник то, как определялись углы поворота заготовки-шестени при нарезания зубьев?
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!

Trawlmaster
Сообщения: 306
Зарегистрирован: Чт май 28, 2009 21:34
Откуда: Ленинградская область
Благодарил (а): 2 раза
Поблагодарили: 10 раз

Re: Шестеренчатый редуктор для циркулярки

#5 Сообщение Trawlmaster » Ср сен 07, 2011 22:13

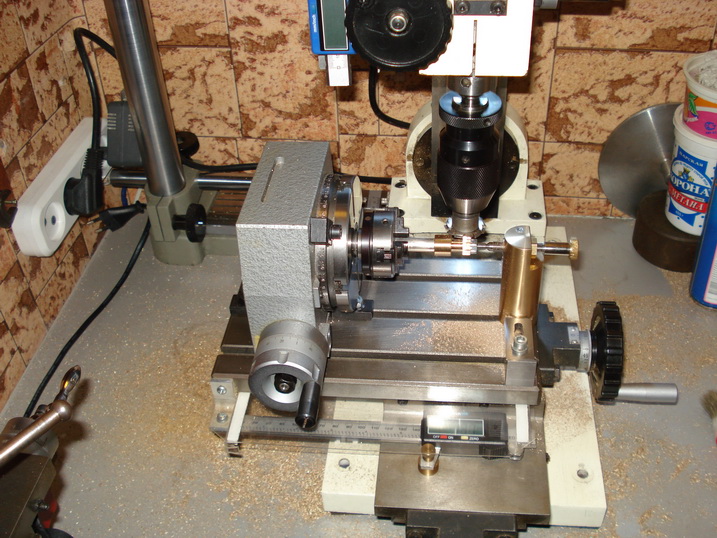

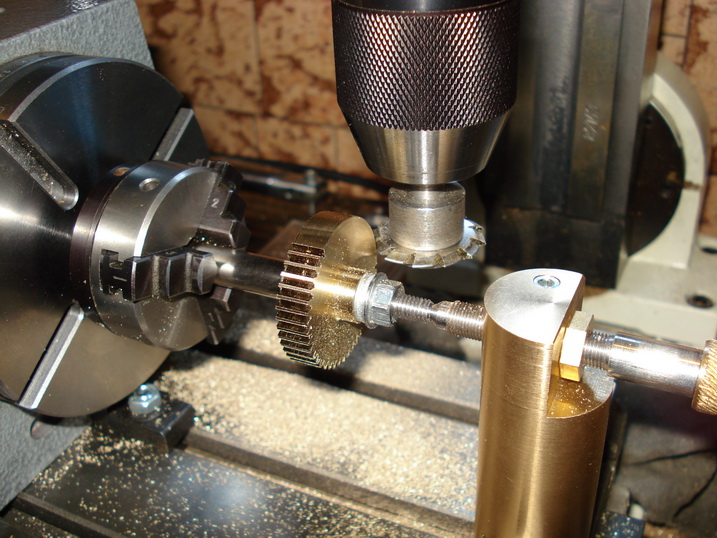

На фото виден координатный стол фрезера и крепления к нему делительной головки

Аватара пользователя
ССП
Сообщения: 380
Зарегистрирован: Вт авг 31, 2010 13:53
Откуда: Комсомольск-на-Амуре
Благодарил (а): 7 раз
Поблагодарили: 65 раз

Re: Шестеренчатый редуктор для циркулярки

#6 Сообщение ССП » Чт сен 08, 2011 1:06

п-авел писал(а):1.Какая марка фрезера и токарника, на коих можно сделать такую прекрасную работу?
2. На первых двух фото видна делительная головка или токарник? Если товарник то, как определялись углы поворота заготовки-шестени при нарезания зубьев?
Фрезер JMD-1 (покупал), токарник - клон "Корвет 401" (подарили).

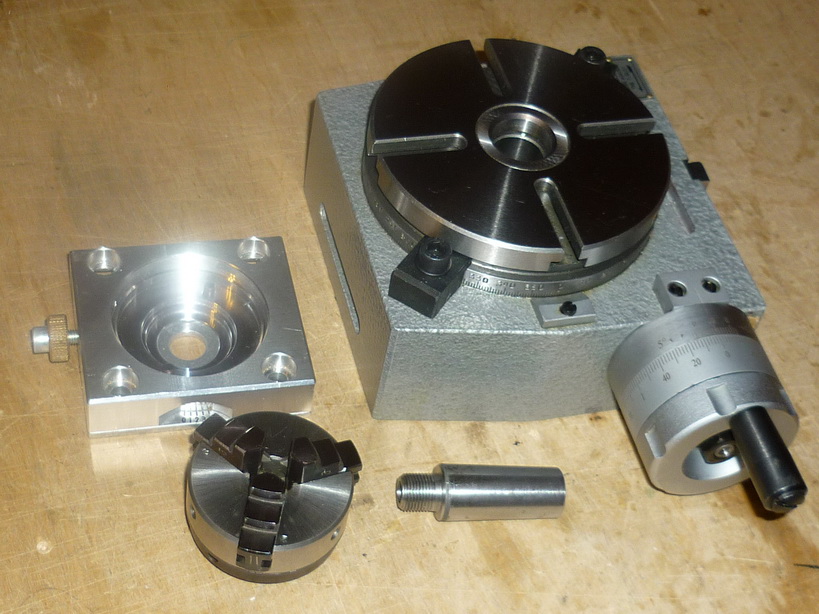

Делительными дисками на поворотный стол пока не обзавелся, поэтому деление производил по лимбу, точность достаточная. В качестве патрона-патрон от делилки "Проксон", сделал переходник из втулки КМ2 под резьбу М12х1.

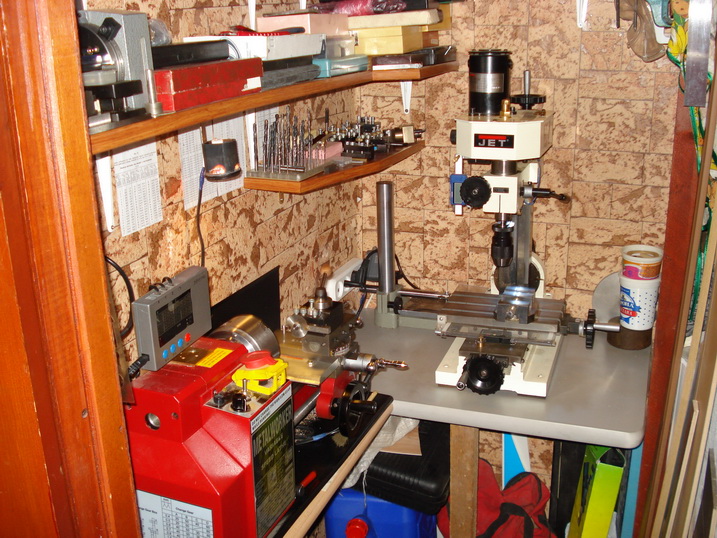

Весь станочный парк уместился в кладовке 1х0.8м.
Вложения
Легкие дороги редко ведут к интересным местам...

Текущий проект: Lyde от Euromodel

Аватара пользователя
AKASAKA
Сообщения: 2085
Зарегистрирован: Вт апр 05, 2011 16:08
Откуда: Новороссийск
Благодарил (а): 7 раз
Поблагодарили: 61 раз

Re: Шестеренчатый редуктор для циркулярки

#7 Сообщение AKASAKA » Чт сен 08, 2011 1:40

Дас-с-с....твори-не хочу :D ....на Сахалине пока что на ДРЕМЕЛы ПРОКСОНы разные гавкают :( ...а куды деваться?...каторга была, каторгой и осталась :D :D :D

Аватара пользователя
Борис_Б
Сообщения: 1621
Зарегистрирован: Чт янв 29, 2009 9:49
Откуда: г.Хабаровск
Благодарил (а): 86 раз
Поблагодарили: 87 раз

Re: Шестеренчатый редуктор для циркулярки

#8 Сообщение Борис_Б » Чт сен 08, 2011 1:54

Александр52 писал(а):Подобная конструкция в реальном станкостроении не применяется, потому, что в процесе работы возникают ударные нагрузки, которые приводят к износу зубчатого зацепления. Здесь необходим демфер (гаситель)
обычно эту функцию выполняет ремень или фрикционная муфта.
Подобная конструкция применяется в реальном станкостроении - пример электрический плиткорез "Прораб" - одноступенчатый цилиндрический редуктор 1 к 6 между движком на 30000 об/мин и пильным диском на 5000 об/мин. Мощность движка - 450 Вт.
Николай - прими мои поздравления! Все достойно! :!:

Аватара пользователя
ССП
Сообщения: 380
Зарегистрирован: Вт авг 31, 2010 13:53
Откуда: Комсомольск-на-Амуре
Благодарил (а): 7 раз
Поблагодарили: 65 раз

Re: Шестеренчатый редуктор для циркулярки

#9 Сообщение ССП » Пн ноя 14, 2011 16:54

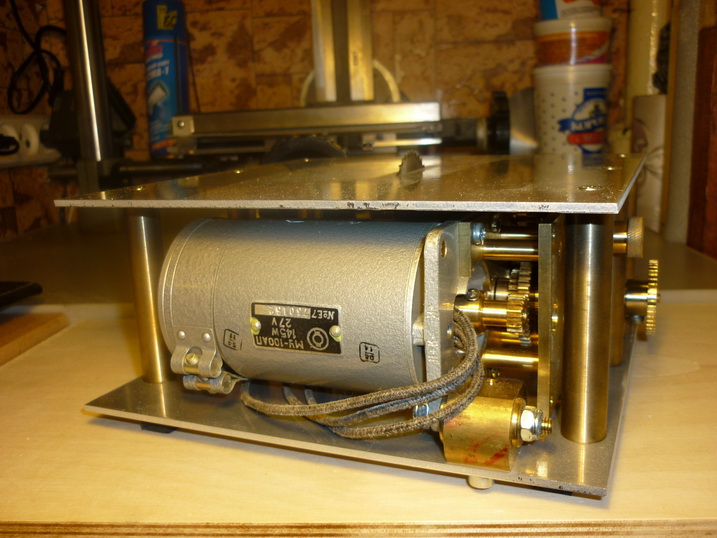

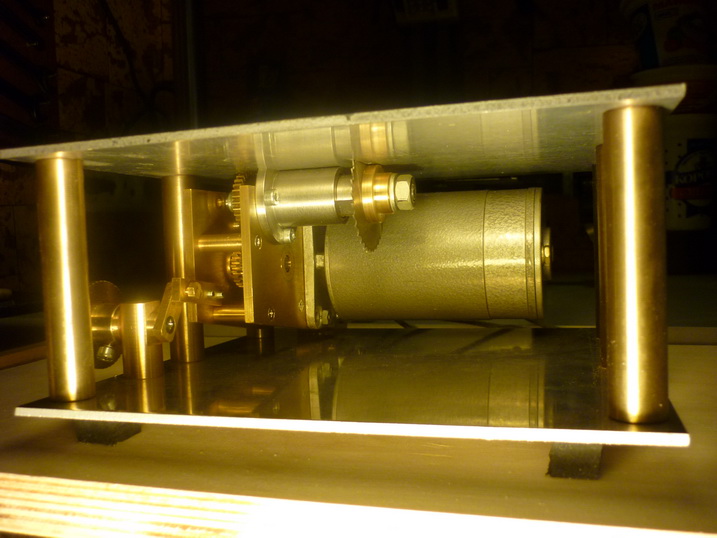

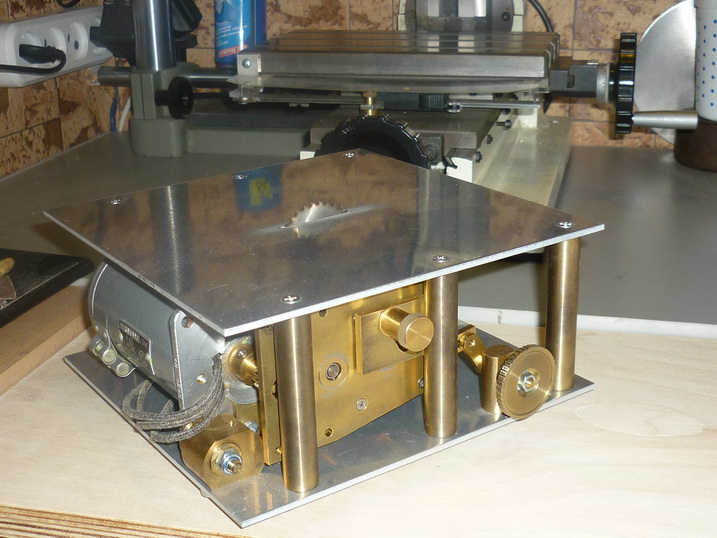

Постепенно процесс идет, правда, медленно, и вот что предварительно получается из данного девайса.

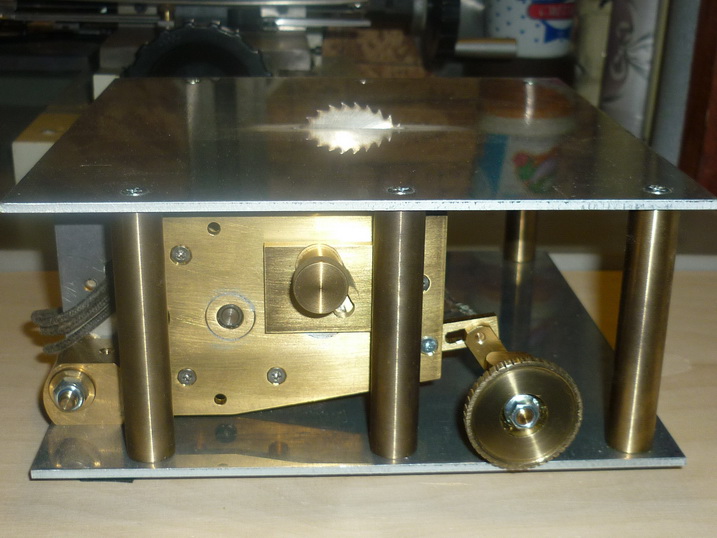

Размер стола 200х200 мм, толщина стола из дюраля 3 мм, фреза на фото 50 мм, переточенная, вылет 11 мм, пр фрезе 63 мм будет 17 мм соответсвенно, хватит за глаза.
Тормознулся на механизме переемещения направляющей, пока ничего толкового в голову не приходит, поэтому прошу совета, подскажите наиболее рациональную конструкцию!
Вложения
Легкие дороги редко ведут к интересным местам...

Текущий проект: Lyde от Euromodel

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11763
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1018 раз
Поблагодарили: 592 раза
Контактная информация:

Re: Шестеренчатый редуктор для циркулярки

#10 Сообщение FreeLander » Пн ноя 14, 2011 17:11

Прям стим-панк какой-то, очень красиво.
С уважением, Пётр
Мой блог

Аватара пользователя
ИГОРЬ
родоначальник
родоначальник
Сообщения: 1422
Зарегистрирован: Вс апр 16, 2006 17:02
Откуда: БАЛАШИХА-САХАЛИН
Благодарил (а): 4 раза
Поблагодарили: 50 раз

Re: Шестеренчатый редуктор для циркулярки

#11 Сообщение ИГОРЬ » Вт ноя 15, 2011 2:31

Прекрасная работа!Хоть ремень по мне гораздо уместней.А решения в Прорабе от китайцев пусть на совести китайцев и останутся :)
С уважением.Игорь Набоко

Аватара пользователя
Hedgehog
родоначальник
родоначальник
Сообщения: 5386
Зарегистрирован: Ср апр 19, 2006 12:29
Откуда: г. Москва
Благодарил (а): 578 раз
Поблагодарили: 540 раз
Контактная информация:

Re: Шестеренчатый редуктор для циркулярки

#12 Сообщение Hedgehog » Вт ноя 15, 2011 3:09

Такую бы энергию, да в мирных целях... ;)
Всем успехов.
Дмитрий.

Экспертов - как грязи. Моделистов маловато.
Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы.
Очная школа классического судомоделизма: Здесь, на форуме, Facebook

Аватара пользователя
Борис_Б
Сообщения: 1621
Зарегистрирован: Чт янв 29, 2009 9:49
Откуда: г.Хабаровск
Благодарил (а): 86 раз
Поблагодарили: 87 раз

Re: Шестеренчатый редуктор для циркулярки

#13 Сообщение Борис_Б » Вт ноя 15, 2011 3:10

ССП писал(а):Тормознулся на механизме переемещения направляющей, пока ничего толкового в голову не приходит, поэтому прошу совета, подскажите наиболее рациональную конструкцию!
Линейка на цилиндрических направляющих скольжения с двух сторон с возможностью откидывания линейки вбок или возможности ее полного снятия. Похожая конструкция хорошо показана в циркулярке Гарварда.
А так механизм зачетный, мне напоминает настенные часы. :D
ИГОРЬ писал(а):Прекрасная работа!Хоть ремень по мне гораздо уместней.А решения в Прорабе от китайцев пусть на совести китайцев и останутся :)
А при чем тут китайцы? В токарных станках зубчатые передачи широко применяются. В том же токарном Проксоне, если не ошибаюсь (от главного двигателя на шпиндель) - конструкцию позиционируют как немецкую.

Аватара пользователя
ИГОРЬ
родоначальник
родоначальник
Сообщения: 1422
Зарегистрирован: Вс апр 16, 2006 17:02
Откуда: БАЛАШИХА-САХАЛИН
Благодарил (а): 4 раза
Поблагодарили: 50 раз

Re: Шестеренчатый редуктор для циркулярки

#14 Сообщение ИГОРЬ » Вт ноя 15, 2011 9:10

Там режим работы все таки другой...Если решение принимается в сторону усложнения конструкции,то этому должно быть какое то обьяснение :)
С уважением.Игорь Набоко

Аватара пользователя
Влад Вит
Сообщения: 8249
Зарегистрирован: Вс май 09, 2010 7:03
Откуда: Москва, Рублевка.
Благодарил (а): 122 раза
Поблагодарили: 610 раз
Контактная информация:

Re: Шестеренчатый редуктор для циркулярки

#15 Сообщение Влад Вит » Вт ноя 15, 2011 9:48

Тормознулся на механизме переемещения направляющей
С тем же мотором...... напрямую.
