Подсветка рабочего стола

#1 Сообщение Александр Белов » Чт фев 20, 2014 1:09

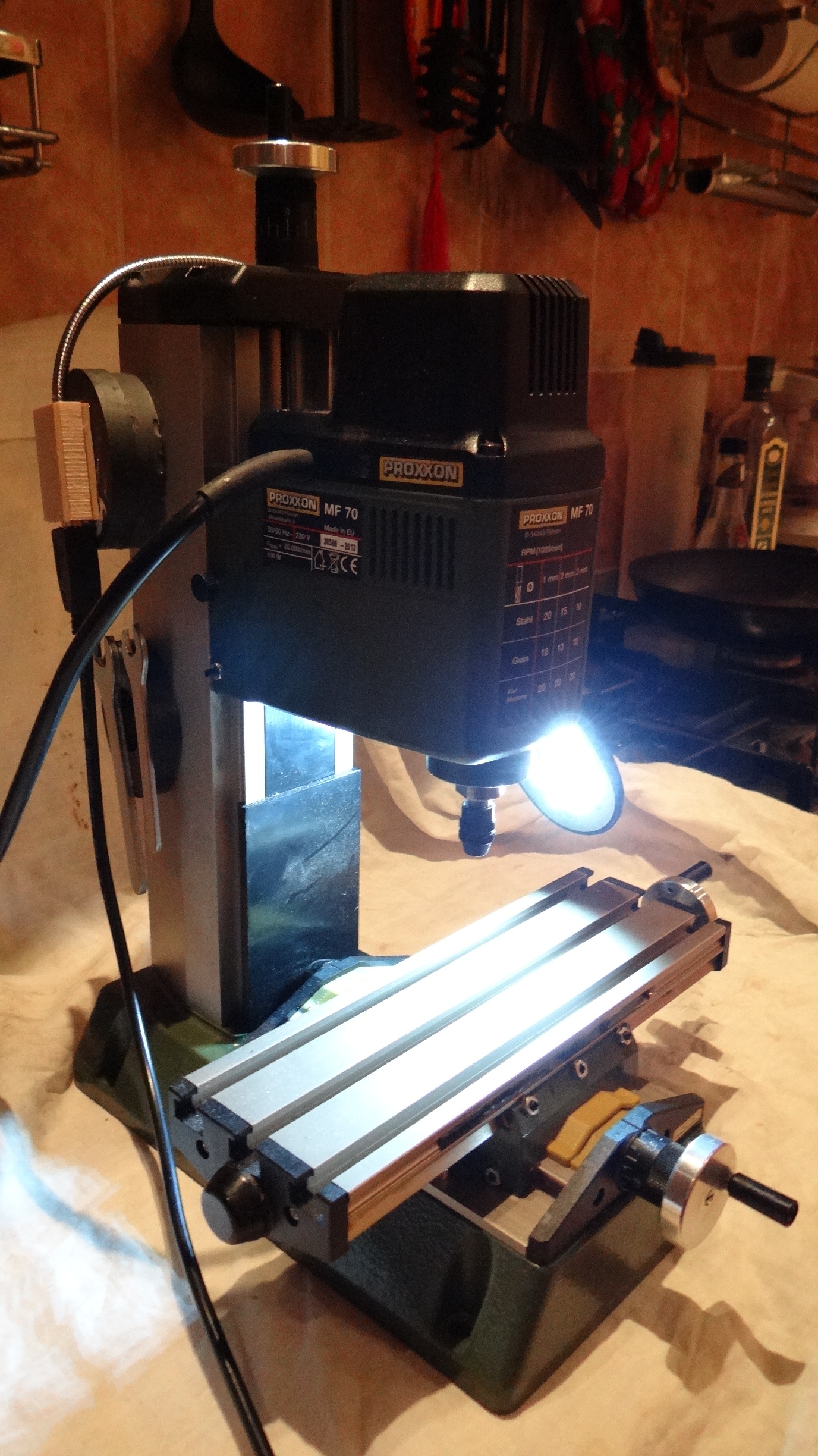

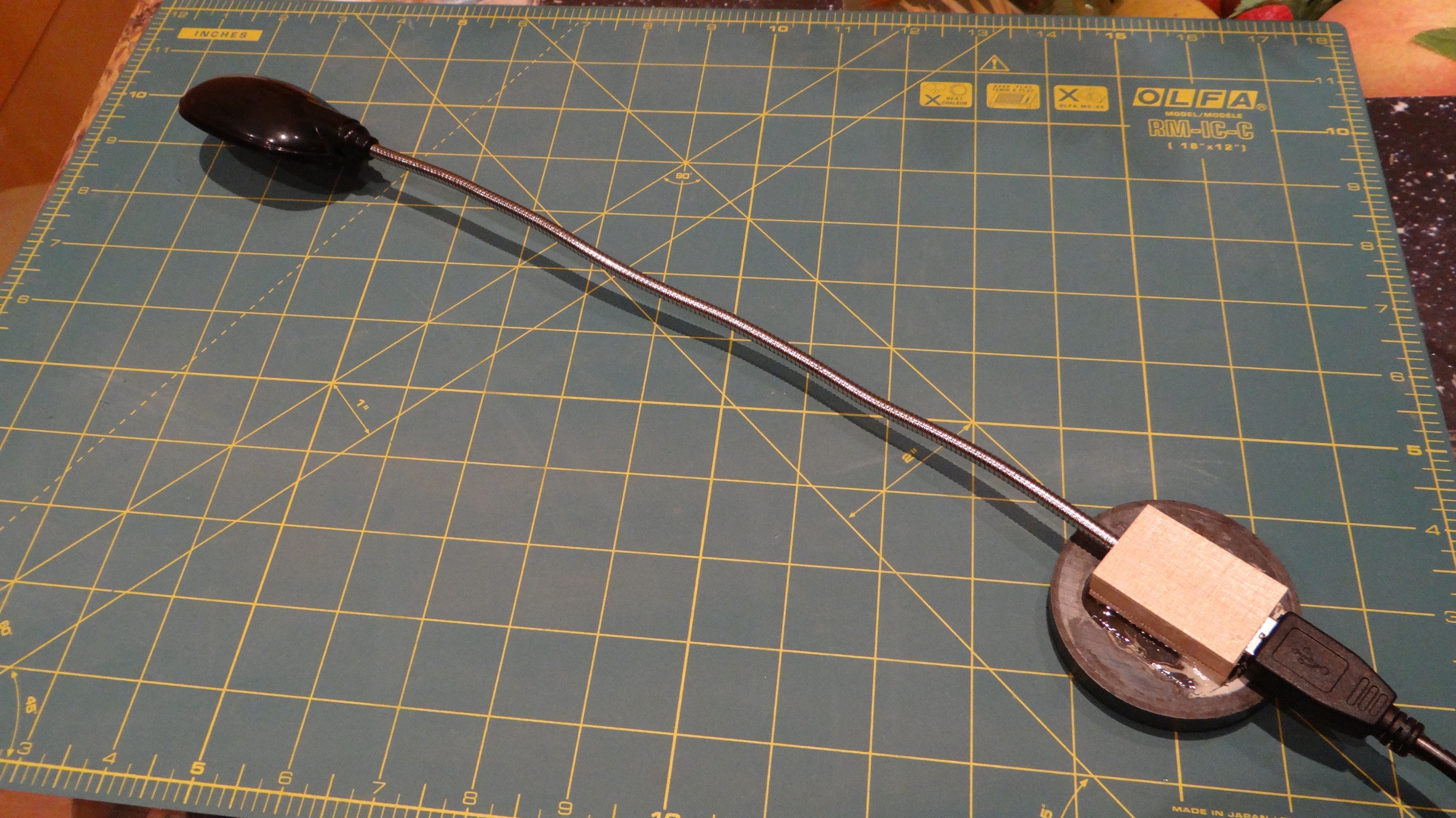

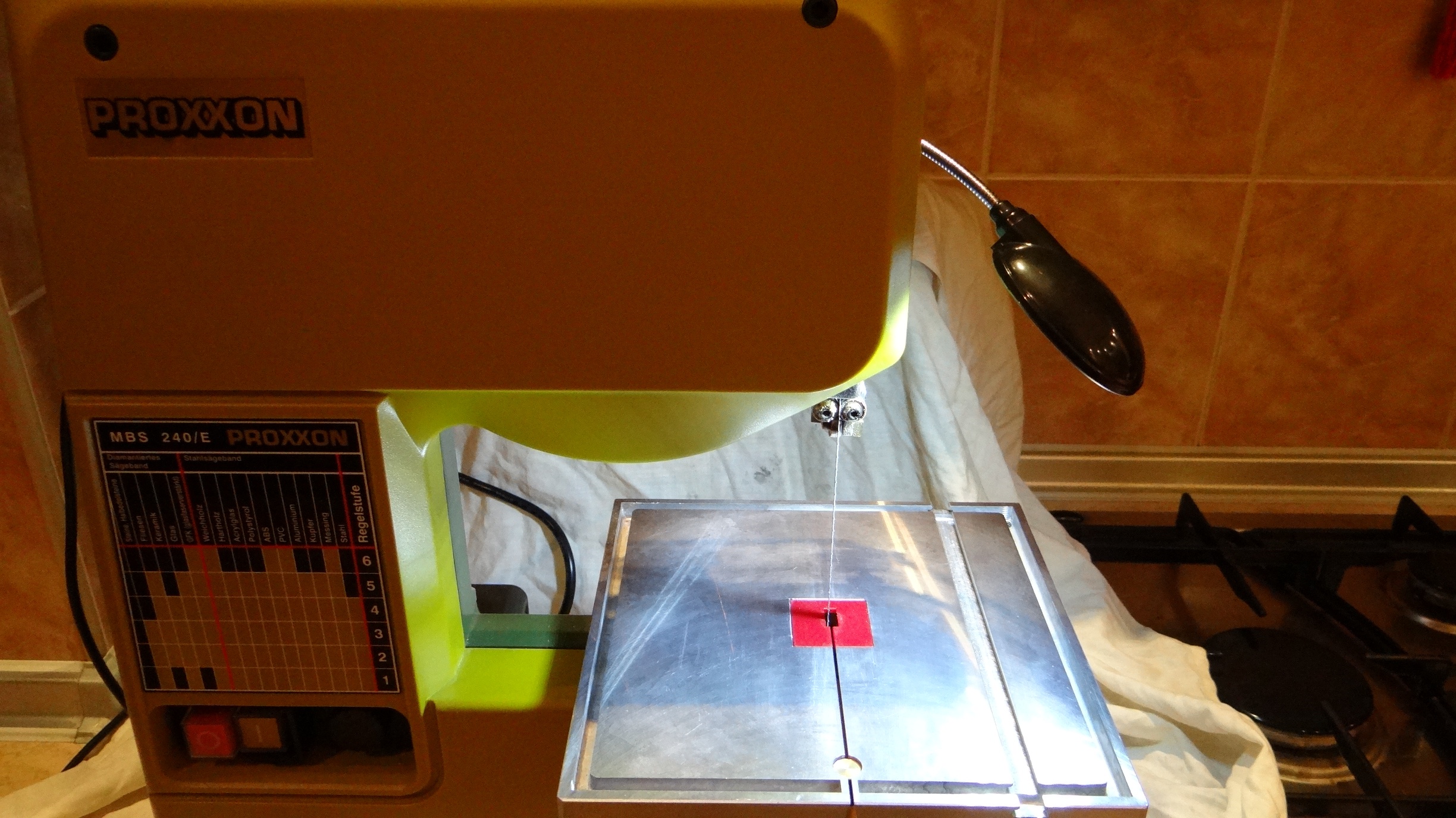

Пытаюсь творить на кухне и поэтому свет на рабочее место падает строго вертикально, для циркулярок это нормально, но для фрезера и "ленточки" - это горе, тень падает прямо на место обработки, установка рядом фонарика - не помогает, он светит в глаза, а не на заготовку. Очень печалит забота Проксона - о нас, можно было изначально пару мощных светодиодов вмонтировать. :( Задача: фонарь должен быть маленьким, мобильным, крепится (при желании) на любой станок. После долгих блужданий по рынку - приобрел: светильник для клавиатуры (питание USB), удлинитель для него ( адаптеры для него уже есть (2 шт. от мобилок и 1 шт от видеорегистратора)) и пять магнитов от динамиков. Разъем обличил в деревянный коробок (на эпоксидке) - для увеличения поверхности и приклеил магнит, тоже на эпоксидку. Магниты на станках приклеены на двухсторонний скотч. Т.к. работаю на кухне - светильник могу прикрепить к вытяжке (при работе на плите) и к любой доступной метал. поверхности. Может не сильно сердито, но быстро, дешево (все 11$) и можно не отключая свет - переносить его на любой соседний станок. Надеюсь это будет полезно не только мне. :D

... за холодильником - прекрасное место хранения...
Вложения
На стапеле Голландский Двухдечник http://forum.modelsworld.ru/topic13014.html

Аватара пользователя
2bellum
Сообщения: 332
Зарегистрирован: Сб авг 20, 2011 22:38
Откуда: Москва
Благодарил (а): 53 раза
Поблагодарили: 38 раз

Re: Подсветка рабочего стола

#2 Сообщение 2bellum » Чт фев 20, 2014 12:34

Дык их вроде навалом уже сделанных http://snaryzhalov.ru/product_15040.html
Хотя самому наваять оно конечно приятнее... ;)
Отливать против ветра плохо, зато взлетать ...

Аватара пользователя
Михаил Смирнов
Сообщения: 3276
Зарегистрирован: Пн июл 30, 2012 0:00
Откуда: г.Москва ВАО
Благодарил (а): 34 раза
Поблагодарили: 212 раз

Re: Подсветка рабочего стола

#3 Сообщение Михаил Смирнов » Чт фев 20, 2014 13:22

Саш, всё здорово. Только светодиоды желательно жёлтые.
С начало голова, затем руки.

Аватара пользователя
Александр Белов
Сообщения: 725
Зарегистрирован: Пт авг 24, 2012 12:49
Откуда: Одесса
Благодарил (а): 11 раз
Поблагодарили: 30 раз

Re: Подсветка рабочего стола

#4 Сообщение Александр Белов » Чт фев 20, 2014 14:19

Михаил Смирнов писал(а):Саш, всё здорово. Только светодиоды желательно жёлтые.
Спасибо Миша, не нашел с желтыми, а фонарь нужен был "вчера" :D , при стоимости в 4$ - всегда можно заменить (если найду).
2bellum писал(а):Дык их вроде навалом уже сделанных http://snaryzhalov.ru/product_15040.html
Хотя самому наваять оно конечно приятнее... ;)
Конечно приятней, но это не совсем то, нога должна быть очень длинная (чтоб можно было подсветить с любой стороны (т.к. стол "ленточки" сильно бликует)), питание 220 и светодиодов побольше.
На стапеле Голландский Двухдечник http://forum.modelsworld.ru/topic13014.html

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11761
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1017 раз
Поблагодарили: 590 раз
Контактная информация:

Re: Подсветка рабочего стола

#5 Сообщение FreeLander » Чт фев 20, 2014 15:19

Если цена не смутит, то очень рекомендую вот такую штуку. Реально вещь. Светит отлично; легко меняет размер освещаемой области; исполнение качественное, основательное; к металлу липнет намертво. Для меня единственный минус - питание от батареек, но это вопрос неоднозначный.
С уважением, Пётр
Мой блог

Аватара пользователя
Александр Белов
Сообщения: 725
Зарегистрирован: Пт авг 24, 2012 12:49
Откуда: Одесса
Благодарил (а): 11 раз
Поблагодарили: 30 раз

Re: Подсветка рабочего стола

#6 Сообщение Александр Белов » Чт фев 20, 2014 17:44

Петр - спасибо огромное! С батарейками - ни в коем разе, не знаю как у кого, а у меня если надо что-то делать -они как обычно закончились :( . Цена кусючая, но идея хорошая! У нас в магазинах продаются такие фонарики (на батарейках), так что можно его к существующей ноге приваять, может кто подскажет - какое напряжение на USB выходе?
На стапеле Голландский Двухдечник http://forum.modelsworld.ru/topic13014.html

Аватара пользователя
Komissarov
Сообщения: 200
Зарегистрирован: Сб янв 22, 2011 23:01
Откуда: Санкт-Петербург
Благодарил (а): 16 раз
Поблагодарили: 20 раз

Re: Подсветка рабочего стола

#7 Сообщение Komissarov » Чт фев 20, 2014 18:28

Александр Белов писал(а): может кто подскажет - какое напряжение на USB выходе?
Signal: 5 volt DC
Max. voltage: 5.00±0.25 V (pre-3.0); 5.00+0.25-0.55 V (USB 3.0)
Max. current: 0.5–0.9 A (general); 5 A (charging devices)
С уважением,
Евгений Комиссаров.

Аватара пользователя
Александр Белов
Сообщения: 725
Зарегистрирован: Пт авг 24, 2012 12:49
Откуда: Одесса
Благодарил (а): 11 раз
Поблагодарили: 30 раз

Re: Подсветка рабочего стола

#8 Сообщение Александр Белов » Чт фев 20, 2014 18:40

Большое спасибо, значит можно искать фонарик 4,5V, думаю не сгорит.
На стапеле Голландский Двухдечник http://forum.modelsworld.ru/topic13014.html

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11761
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1017 раз
Поблагодарили: 590 раз
Контактная информация:

Re: Подсветка рабочего стола

#9 Сообщение FreeLander » Чт фев 20, 2014 20:57

Александр Белов писал(а): С батарейками - ни в коем разе, не знаю как у кого, а у меня если надо что-то делать -они как обычно закончились :( .
Обычно такая же беда, но тут питание обеспечивается тремя пальчиковыми батарейками, а этого добра в доме всегда полно: пульты, детские игрушки, фонарики, - вся эта хрень требует стратегического запаса батареек :)
С уважением, Пётр
Мой блог

maka
Сообщения: 423
Зарегистрирован: Вт янв 03, 2012 14:44
Откуда: г.Пятигорск
Благодарил (а): 22 раза
Поблагодарили: 26 раз

Re: Подсветка рабочего стола

#10 Сообщение maka » Чт фев 27, 2014 18:33

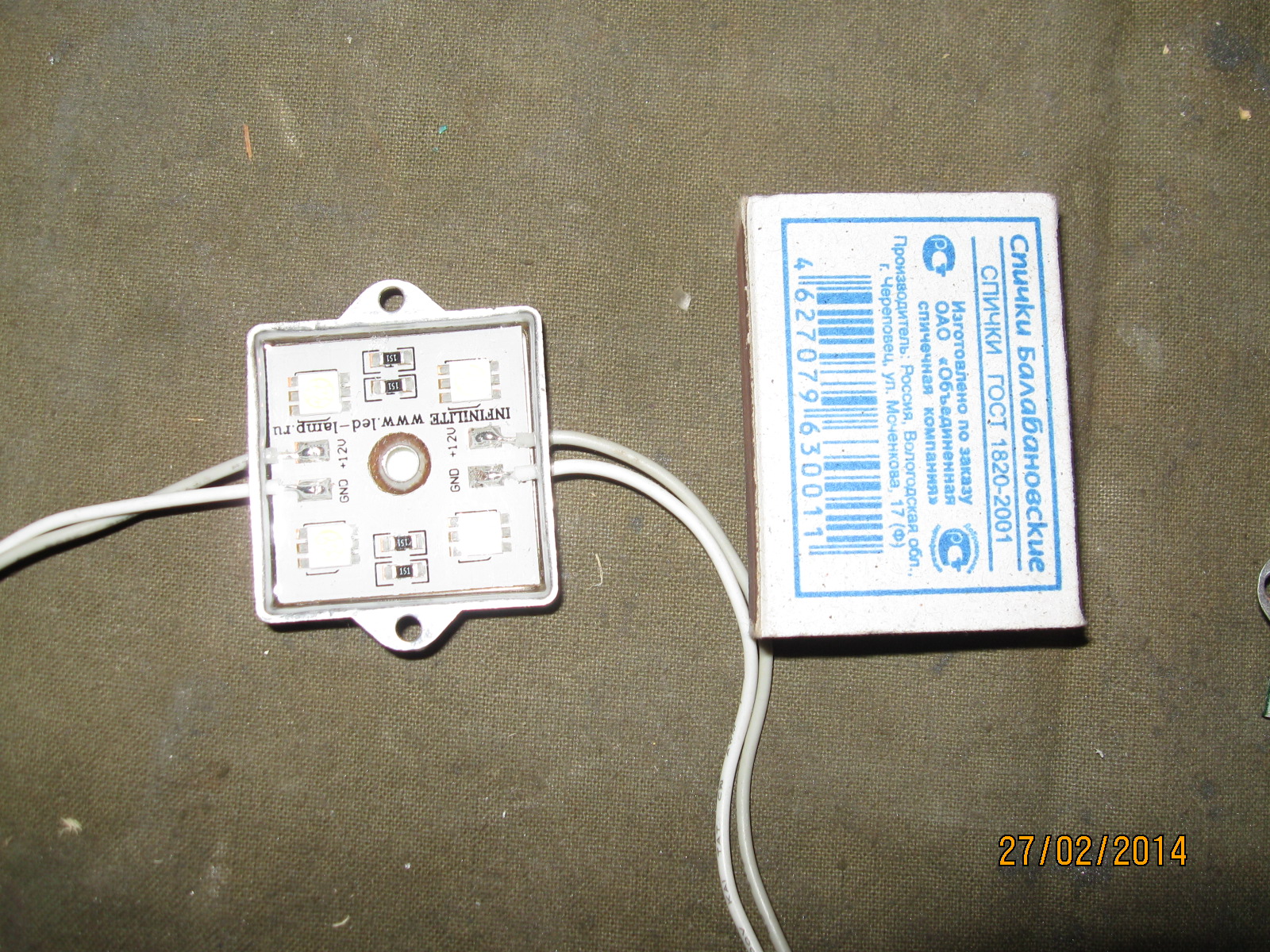

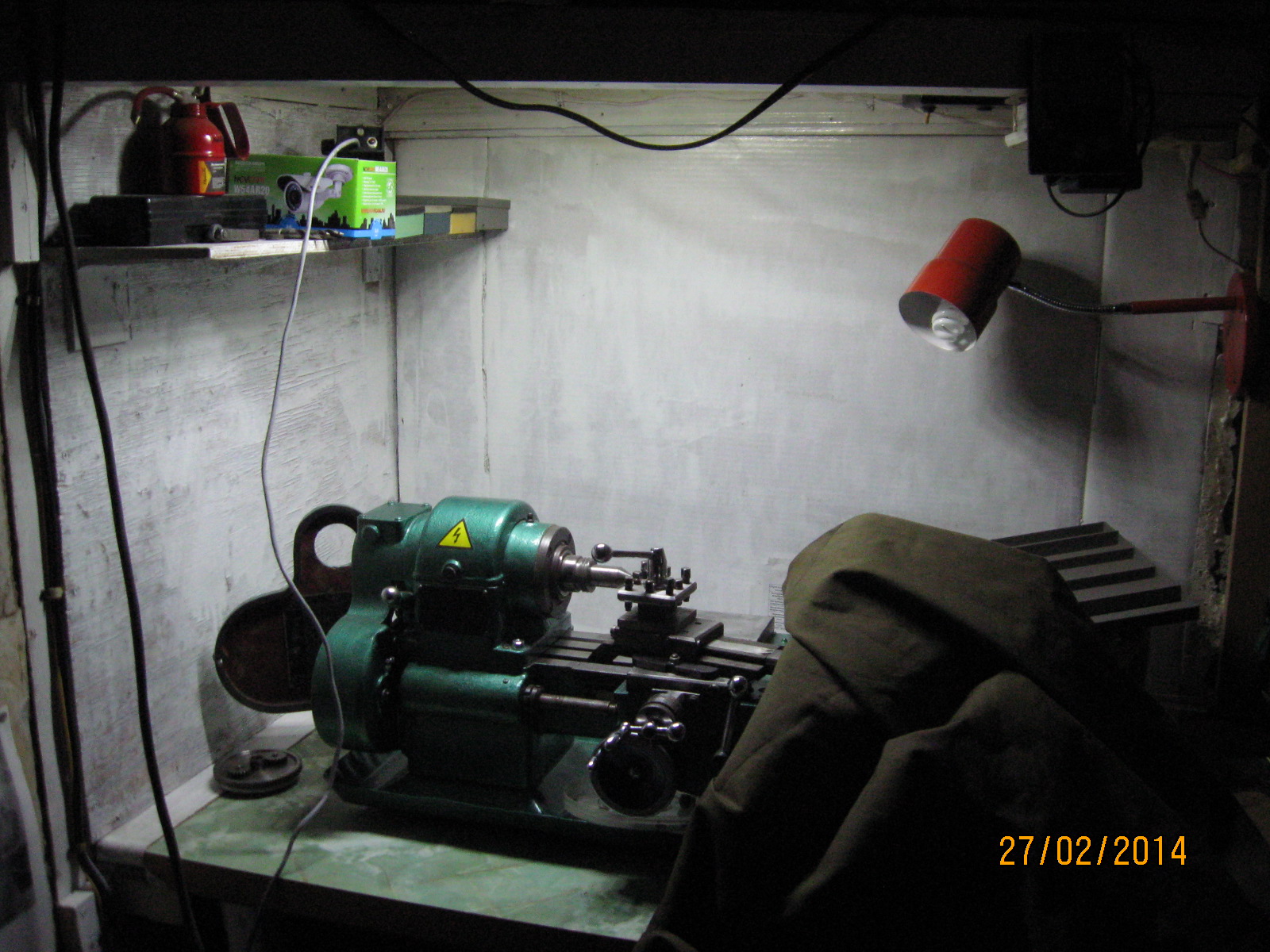

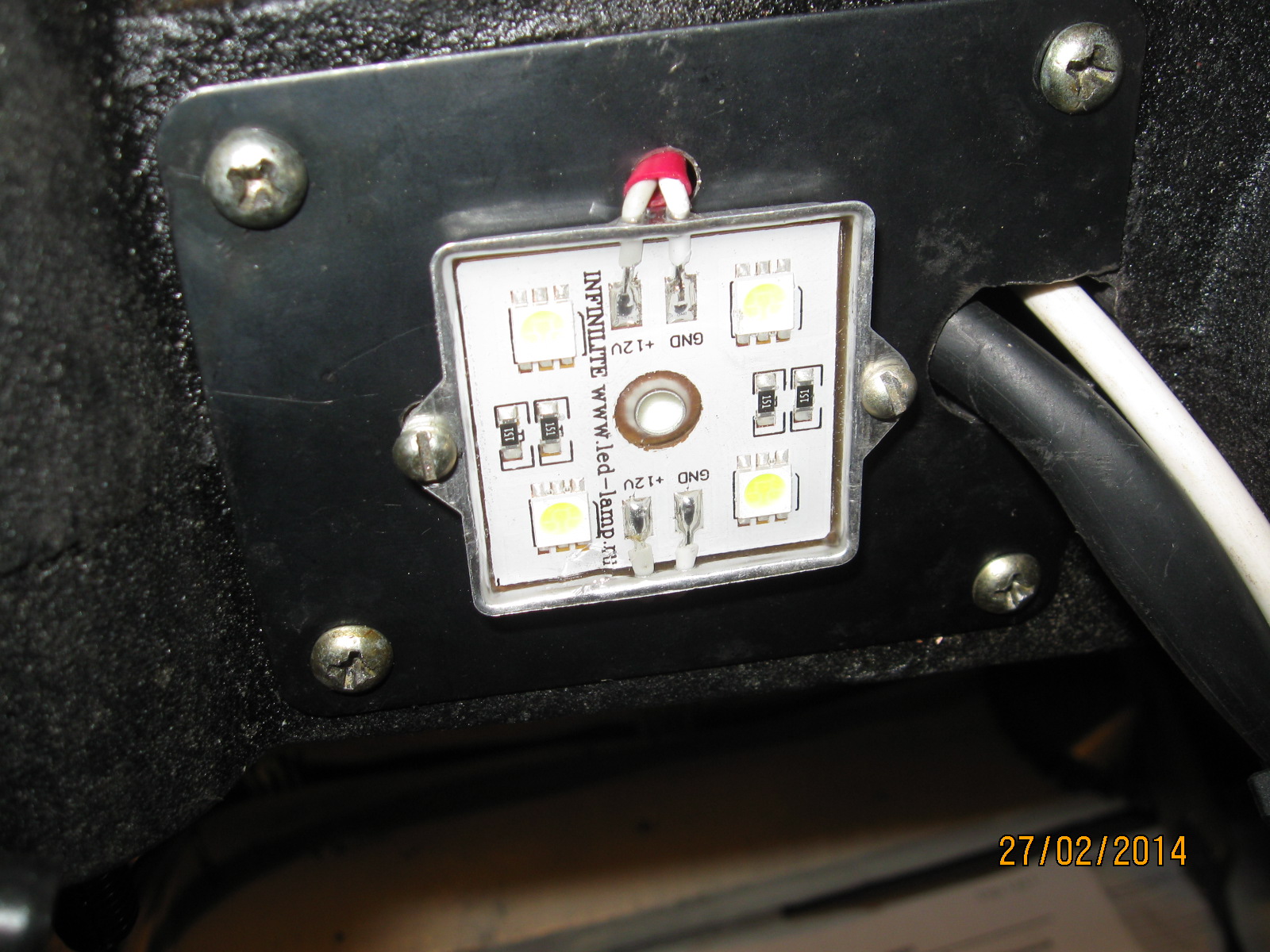

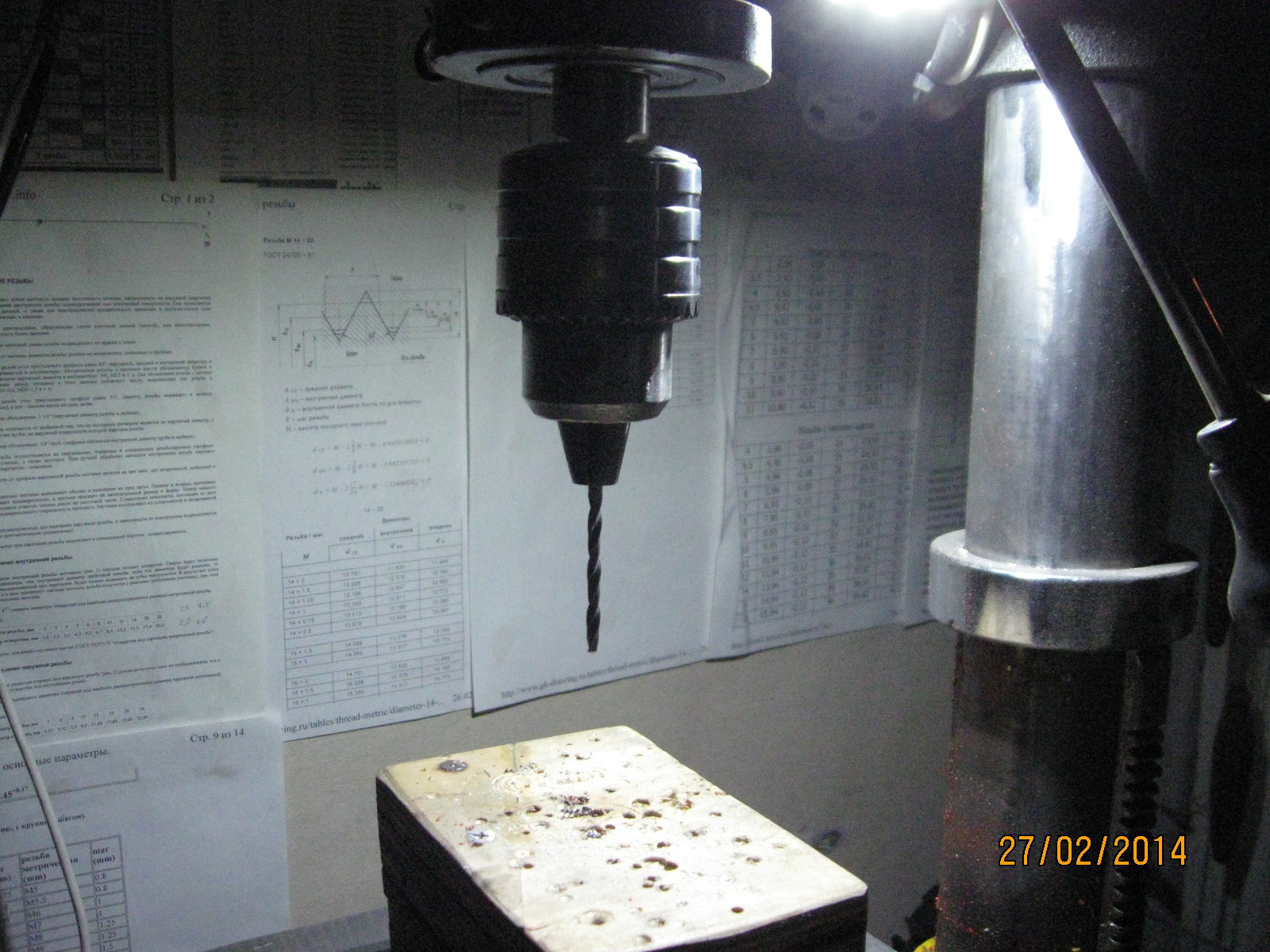

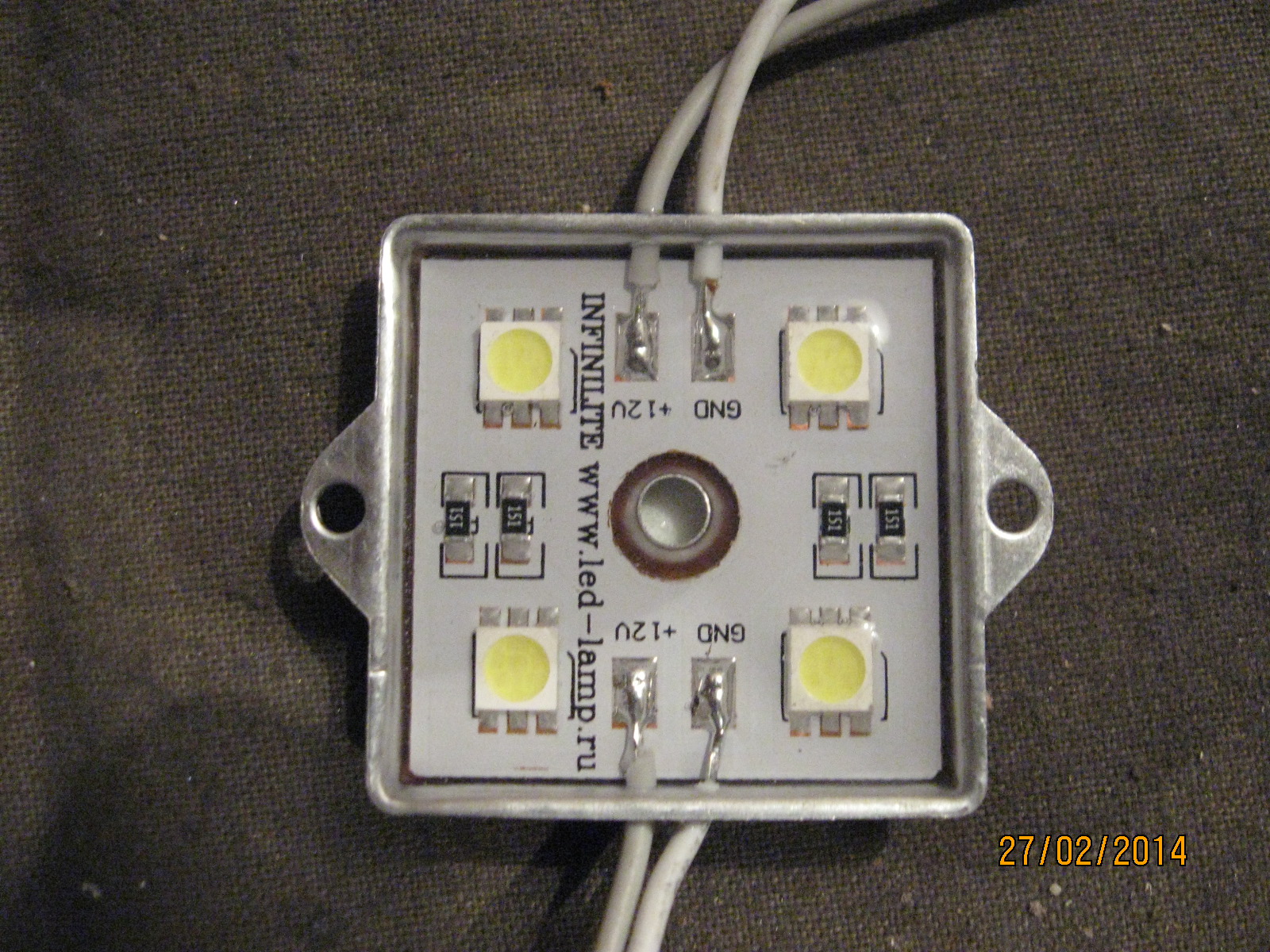

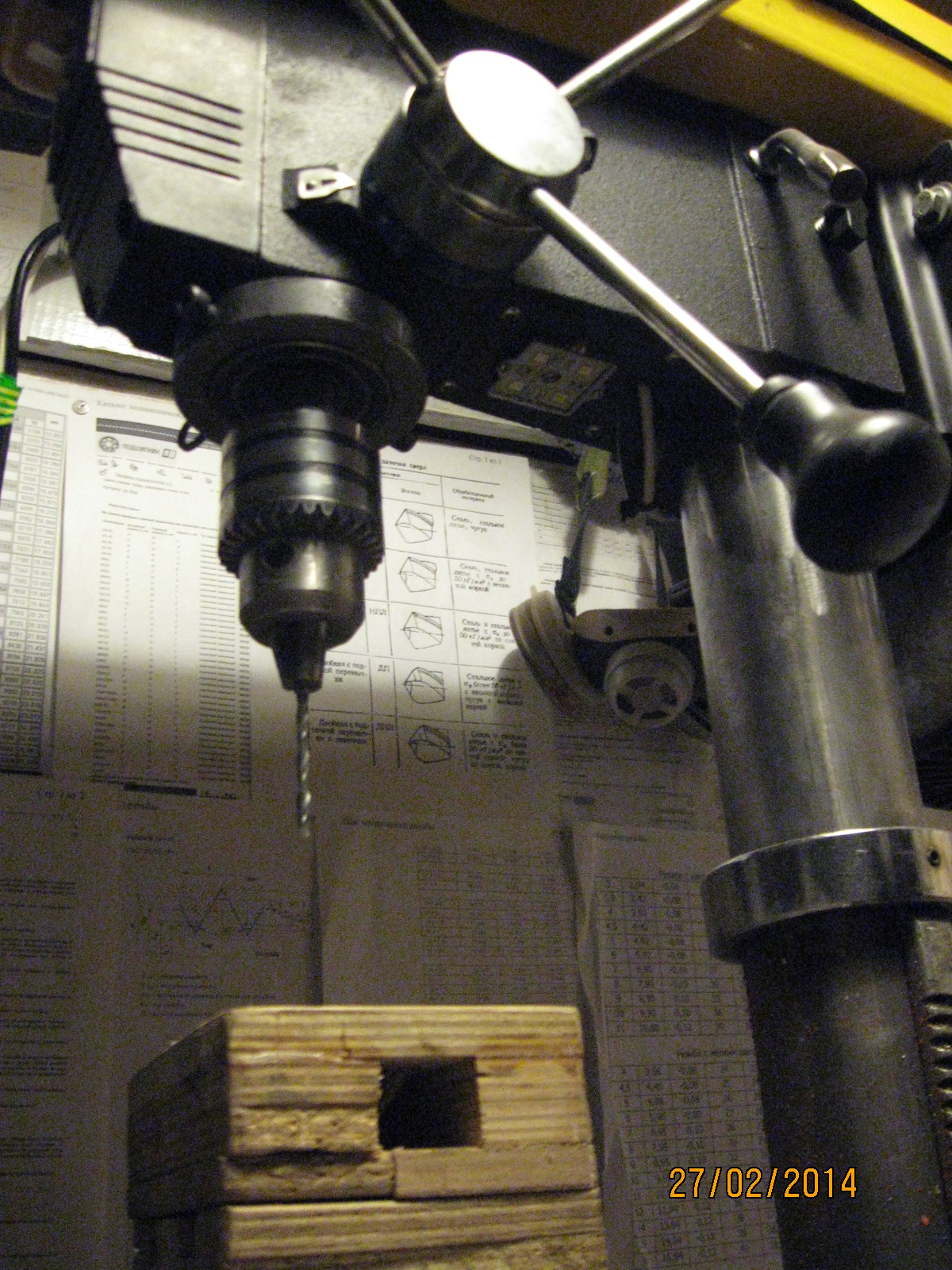

День добрый. Делюсь своими вариантами подсветки. Эти модули брал в рекламной конторе (сеть ZENON )по 36,8р. 12 вольт-100ма. Снимал для убедительности в полной темноте. Для токарного поставил 5 штук. Александр.
Поделки 002.JPG
Поделки 003.JPG
Поделки 004.JPG
Поделки 008.JPG
Поделки 005.JPG
Поделки 010.JPG

Аватара пользователя
Александр Белов
Сообщения: 725
Зарегистрирован: Пт авг 24, 2012 12:49
Откуда: Одесса
Благодарил (а): 11 раз
Поблагодарили: 30 раз

Re: Подсветка рабочего стола

#11 Сообщение Александр Белов » Чт фев 27, 2014 19:05

День добрый Александр, интересное решение, но есть два вопроса: от чего они питаются и при расположении за патроном - должна падать тень перед Вами, это не мешает?
На стапеле Голландский Двухдечник http://forum.modelsworld.ru/topic13014.html

maka
Сообщения: 423
Зарегистрирован: Вт янв 03, 2012 14:44
Откуда: г.Пятигорск
Благодарил (а): 22 раза
Поблагодарили: 26 раз

Re: Подсветка рабочего стола

#12 Сообщение maka » Чт фев 27, 2014 20:24

Питание -12в, от любого блока питания (от игрушек, старых Р/телефонов,самодельного) Даже можно использовать от "польской" ТВ антены(сетка), правда будет работать на пределе. А патрон не мешает (на фото видно), рабочее поле все освещено

djuzzeppe
Сообщения: 322
Зарегистрирован: Ср дек 07, 2005 18:14
Откуда: г.Ростов-на-Дону
Поблагодарили: 2 раза

Re: Подсветка рабочего стола

#13 Сообщение djuzzeppe » Пт фев 28, 2014 22:17

maka писал(а):День добрый. Делюсь своими вариантами подсветки. Эти модули брал в рекламной конторе (сеть ZENON )по 36,8р. 12 вольт-100ма. Снимал для убедительности в полной темноте. Для токарного поставил 5 штук. Александр.
Сайт производителя :)
http://www.led-lamp.ru/production/

maka
Сообщения: 423
Зарегистрирован: Вт янв 03, 2012 14:44
Откуда: г.Пятигорск
Благодарил (а): 22 раза
Поблагодарили: 26 раз

Re: Подсветка рабочего стола

#14 Сообщение maka » Сб мар 01, 2014 14:03

Спасибо, у нас цена получается оптовая

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 11761
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1017 раз
Поблагодарили: 590 раз
Контактная информация:

Re: Подсветка рабочего стола

#15 Сообщение FreeLander » Вс мар 02, 2014 19:08

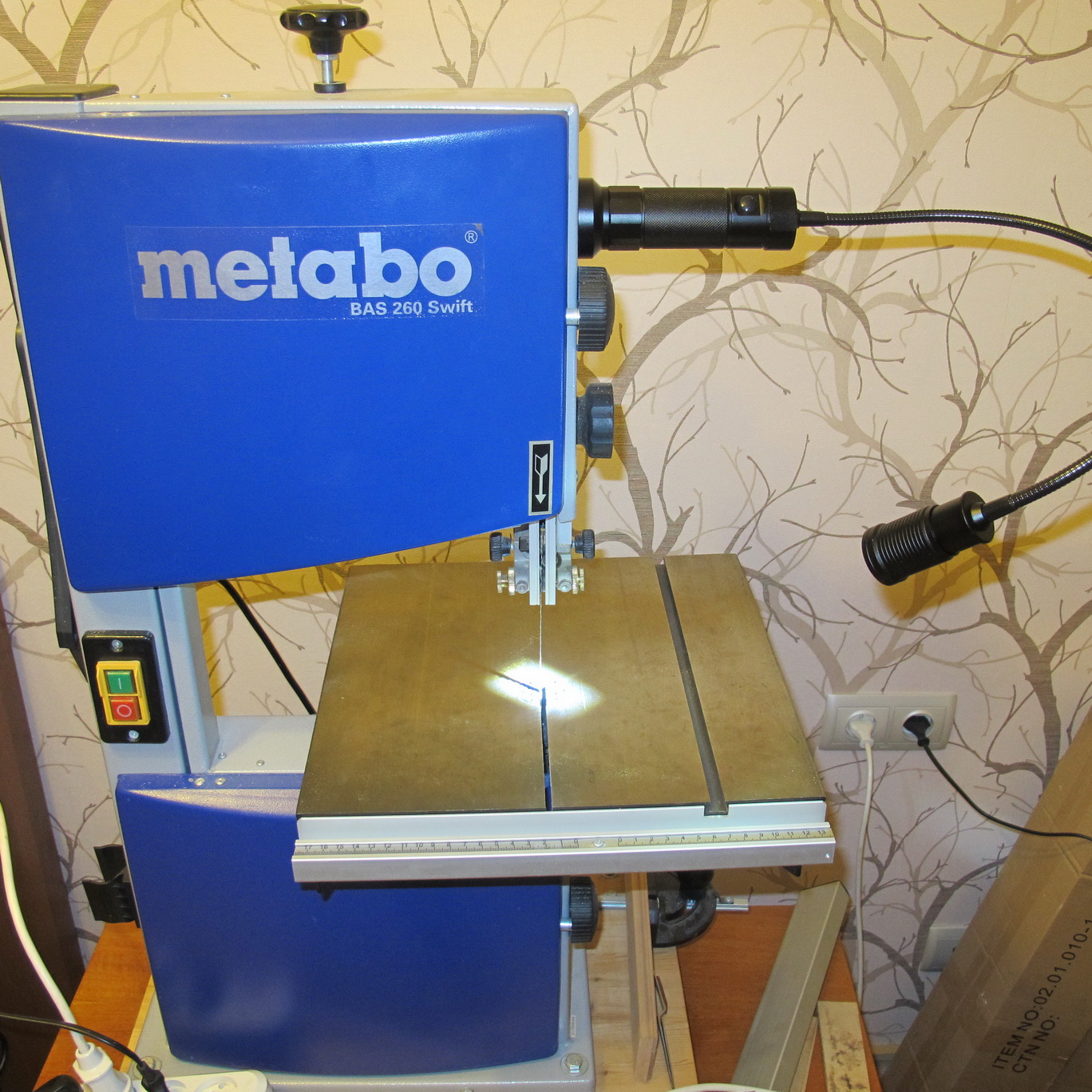

FreeLander писал(а):Если цена не смутит, то очень рекомендую вот такую штуку.

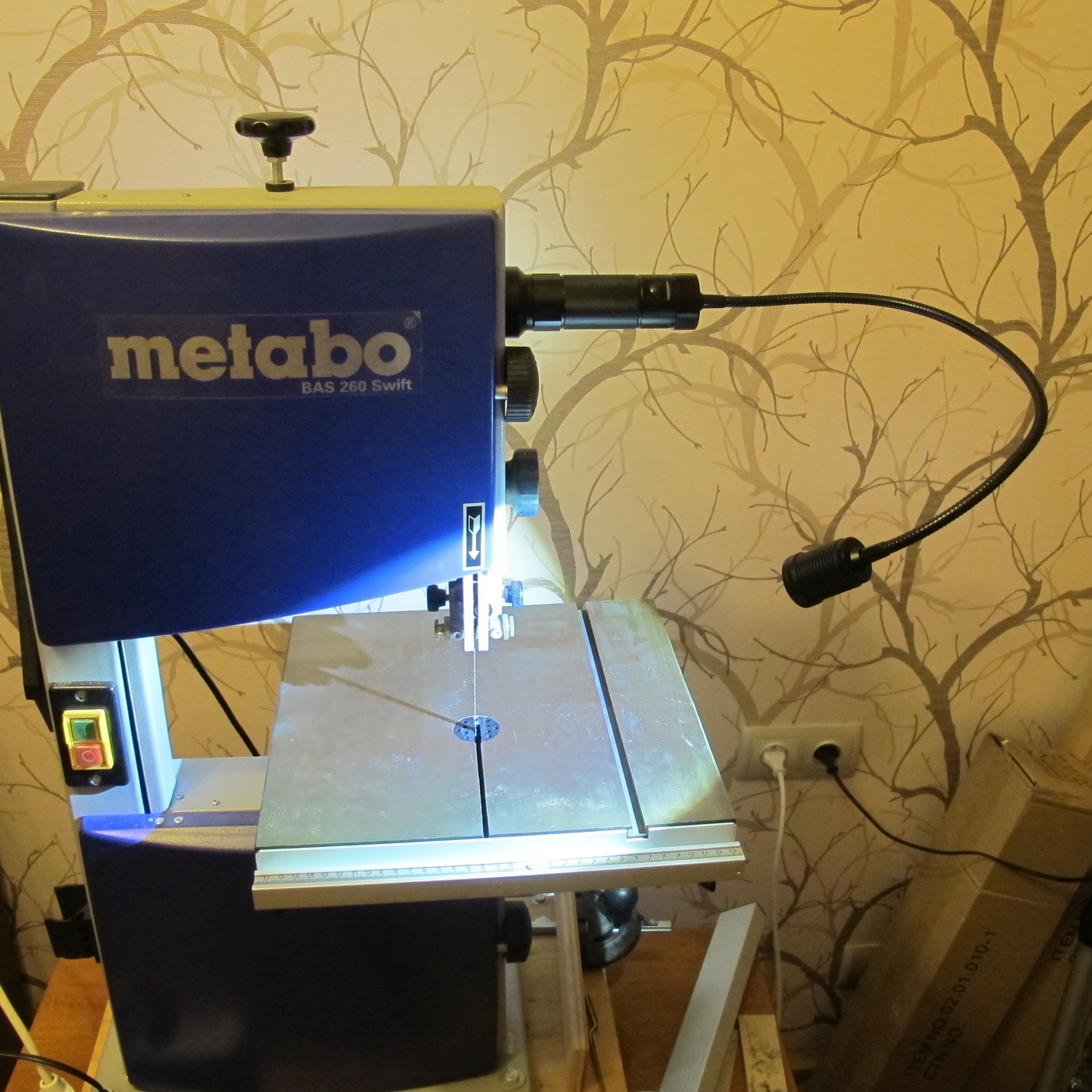

К слову, вчера пилил и запечатлел:
  • максимальный размер светового пятна:
    подсветка_1_новый размер.JPG
  • минимальный:
    подсветка_2_новый размер.JPG
С уважением, Пётр
Мой блог
