Вал для циркулярки

Всё, что касается поиска материалов для изготовления моделей, поиска и применения инструментов.

Модераторы: FreeLander, Valentin Demin

Вал для циркулярки

Сообщение sert » Чт ноя 04, 2010 15:36

Можно было наверное в "Самодельные циркулярки", но решил сделать узкоспециализированную тему.
Как я понял, основным препятствием для создания качественной минициркулярки является отсутствие вала.

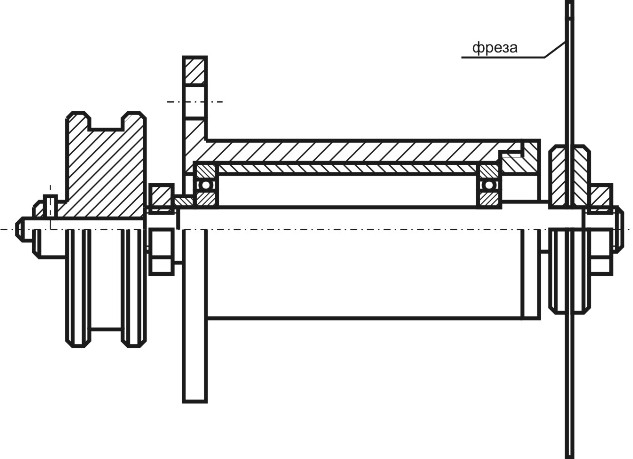

Решил вспомнить молодость. Набросал сборочный эскиз. Основные задачи были:
1. Отсутствие фрезерных работ, т.к. ИМХО найти токаря с токарным станком, проще чем фрезеровщика с фрезерным.
2. Обеспечение соосности подшипников, что бы не использовать самоустанавливающиеся.
3. Ну, и по возможности, простота деталей.
Прежде чем делать деталировку и отдавать в работу, хотелось бы услышать ваше мнение.
Вложения
С уважением. Сергей.
_____________________________
http://bob-row.livejournal.com/
Аватара пользователя
sert

Сообщения: 656
Зарегистрирован: Ср июн 16, 2010 16:11
Откуда: г. Королев Моск. обл.
Благодарил (а): 33 раз.
Поблагодарили: 56 раз.

Re: Вал для циркулярки

Сообщение Madman » Чт ноя 04, 2010 15:51

Сколько точек крепления на фланце планируется?
Я бы сделал так: 3 отверстия крепления через 90 гр., а верхнюю часть срезать заподлицо с корпусом втулки вала. Это даст возможность впоследствии положить стол практически на втулку и выиграть высоту вылета фрезы и не быть ограниченным шириной отпиливаемой детали. Соответственно и диаметр шкива уменьшить до диаметра втулки.
Если бы от спорта была бы хоть какая-то польза, то на каждом турнике висело бы по пять евреев.
Аватара пользователя
Madman

Сообщения: 1974
Зарегистрирован: Пт мар 12, 2010 0:23
Откуда: Рязань
Благодарил (а): 10 раз.
Поблагодарили: 78 раз.

Re: Вал для циркулярки

Сообщение sert » Чт ноя 04, 2010 16:03

С фланцем согласен, хорошая мысля. Шкив нарисовал просто от фонаря, хочу подумать, может возможно использовать готовый от чего нибудь.
С уважением. Сергей.
_____________________________
http://bob-row.livejournal.com/
Аватара пользователя
sert

Сообщения: 656
Зарегистрирован: Ср июн 16, 2010 16:11
Откуда: г. Королев Моск. обл.
Благодарил (а): 33 раз.
Поблагодарили: 56 раз.

Re: Вал для циркулярки

Сообщение Быков Алексей » Чт ноя 04, 2010 16:04

извините за быть может глупый вопрос , а чем этот вариант лучше варианта предложенного Борисом_Б в теме о самодельной циркулярке ? а если не лучше то стоит ли оно того чтоб изобретать велосипед ?
Быков Алексей

Сообщения: 111
Зарегистрирован: Вс май 31, 2009 17:22
Откуда: пос. Андреевка
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Вал для циркулярки

Сообщение sert » Чт ноя 04, 2010 16:06

С фланцем согласен, хорошая мысля. Шкив нарисовал просто от фонаря, хочу подумать, может возможно использовать готовый от чего нибудь.
С уважением. Сергей.
_____________________________
http://bob-row.livejournal.com/
Аватара пользователя
sert

Сообщения: 656
Зарегистрирован: Ср июн 16, 2010 16:11
Откуда: г. Королев Моск. обл.
Благодарил (а): 33 раз.
Поблагодарили: 56 раз.

Re: Вал для циркулярки

Сообщение Klostr » Чт ноя 04, 2010 16:12

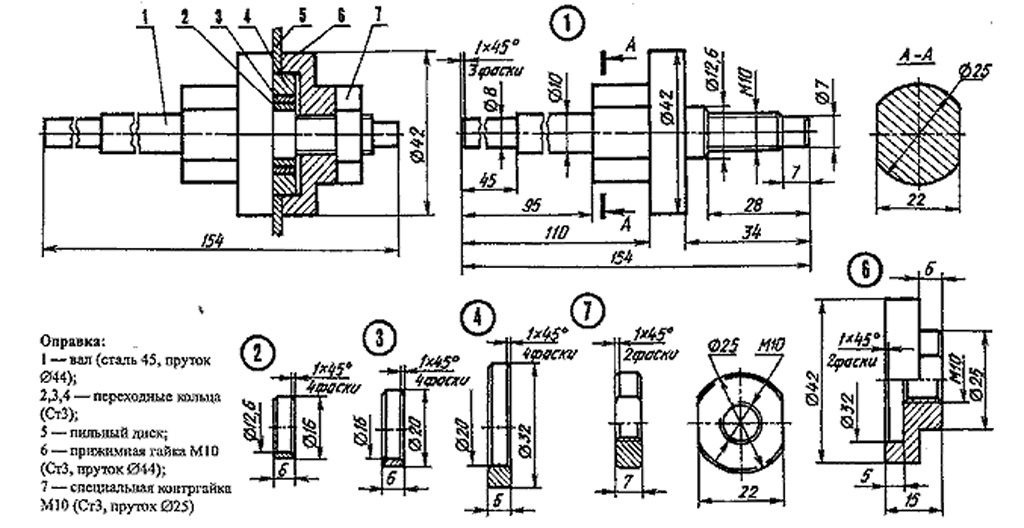

Если планируется использование фрез разных размеров, то нужно сделать как-то так.
Вложения
Аватара пользователя
Klostr

Сообщения: 854
Зарегистрирован: Вт дек 22, 2009 21:07
Благодарил (а): 57 раз.
Поблагодарили: 82 раз.

Re: Вал для циркулярки

Сообщение sert » Чт ноя 04, 2010 16:15

Этот вариант может быть совсем не лучше, чем у Бориса, но во первых найти то, о чем Вы говорите на 63 страницах мне терпения не хватило. А во вторых, у меня нет ЧЕРТЕЖЕЙ, по которым он дэто делал.
Мне хочется сделать комплект нормальных, грамотных чертежей, в том числе с "допусками и посадками", по которым токарь хотя бы 3-го разряда смог изготовить эти детали, а не домысливал бы, что и куда должно вставляться.
С уважением. Сергей.
_____________________________
http://bob-row.livejournal.com/
Аватара пользователя
sert

Сообщения: 656
Зарегистрирован: Ср июн 16, 2010 16:11
Откуда: г. Королев Моск. обл.
Благодарил (а): 33 раз.
Поблагодарили: 56 раз.

Re: Вал для циркулярки

Сообщение sert » Чт ноя 04, 2010 16:19

Klostr спасибо за рисунок. Крепление фрезы пока не продумывал, так что Ваш рисунок оч полезен.
С уважением. Сергей.
_____________________________
http://bob-row.livejournal.com/
Аватара пользователя
sert

Сообщения: 656
Зарегистрирован: Ср июн 16, 2010 16:11
Откуда: г. Королев Моск. обл.
Благодарил (а): 33 раз.
Поблагодарили: 56 раз.

Re: Вал для циркулярки

Сообщение Быков Алексей » Чт ноя 04, 2010 16:29

=) вот как раз там то и есть грамотные чертежи и домысливать ничего не надо . поищите - если не изменяет память от 30 до 45 стр.
Быков Алексей

Сообщения: 111
Зарегистрирован: Вс май 31, 2009 17:22
Откуда: пос. Андреевка
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Вал для циркулярки

Сообщение Быков Алексей » Чт ноя 04, 2010 16:30

думаю после того как найдете эту тему можно будет не развивать.

сейчас просмотрел это место - стр 28 но ссылки уже не работают. я вам в личку кинул чертежи. надеюсь Борис будет не против ?
Быков Алексей

Сообщения: 111
Зарегистрирован: Вс май 31, 2009 17:22
Откуда: пос. Андреевка
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Вал для циркулярки

Сообщение можно просто Григорий » Пт ноя 05, 2010 12:22

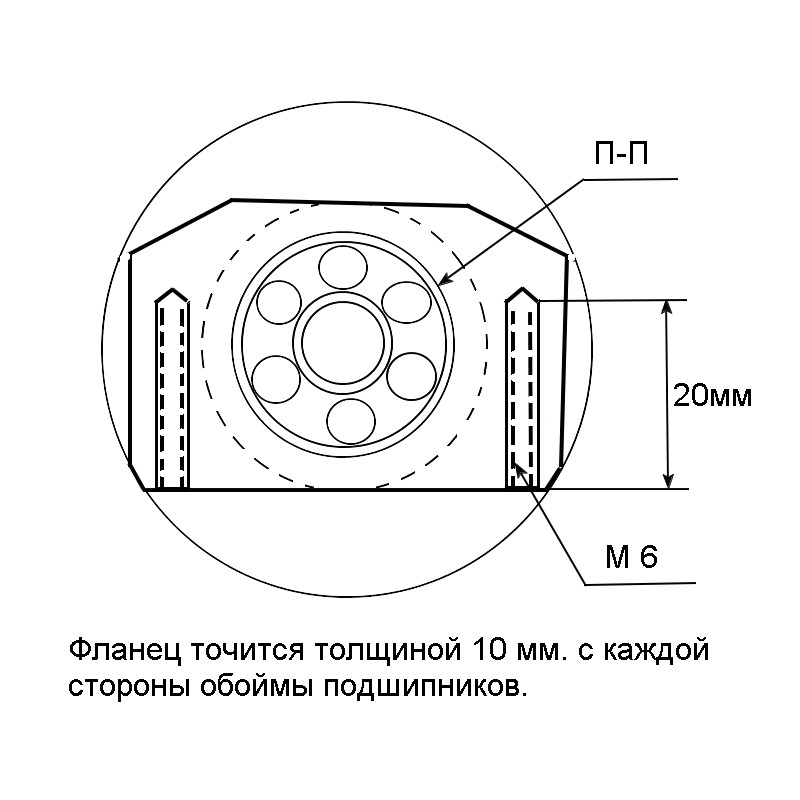

Почему бы не развить дальше ? "Не сотвори себе кумира".Кроме "велосипедного" варианта крепления обоймы с валом и подшипниками есть ещё варианты. На мощных станках вообще доминирует совсем иное. И для размещения на раме циркулярки удобнее.

Могу добавить, что в обойму со стороны шкива лучше поставить пару пп, так как радиальная нагрузка на пп маленького диаметра натяжением ремня будет заметно больше, чем со стороны фрезы.
Слушать сказанное, доверять сделанному, делать задуманное.
Аватара пользователя
можно просто Григорий

Сообщения: 351
Зарегистрирован: Вс май 11, 2008 6:46
Откуда: Сокольники
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.

Re: Вал для циркулярки

Сообщение andrey3d » Пт ноя 05, 2010 19:44

http://static.btmon.com/Other/Unsorted/ ... op.torrent
Там среди полезных книг есть книга :
Workshop Practice Series 27_Spindles_Sandhu 1997.pdf
Описываются шпиндели от 25 мм и выше + чертежи.
andrey3d

Сообщения: 41
Зарегистрирован: Чт май 22, 2008 11:31
Откуда: Кемерово
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Вал для циркулярки

Сообщение можно просто Григорий » Пт ноя 05, 2010 22:24

Качнул второй раз - 70 % всех PDF с пустыми страницами. Так что, проблемы на сервере или где? Кто брал - скажите.
Слушать сказанное, доверять сделанному, делать задуманное.
Аватара пользователя
можно просто Григорий

Сообщения: 351
Зарегистрирован: Вс май 11, 2008 6:46
Откуда: Сокольники
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.

Re: Вал для циркулярки

Сообщение можно просто Григорий » Сб ноя 06, 2010 1:00

Ну дела ! По пятому разу только перетащил все PDFы. :evil:

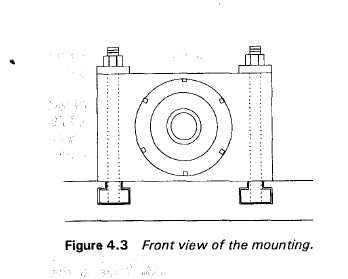

Вот подтверждение моих предложений из этого высокочтимого издания.
Image 1.jpg

Спасибо, andrey3d ! Много полезного.
Слушать сказанное, доверять сделанному, делать задуманное.
Аватара пользователя
можно просто Григорий

Сообщения: 351
Зарегистрирован: Вс май 11, 2008 6:46
Откуда: Сокольники
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.

Re: Вал для циркулярки

Сообщение Борис_Б » Пн ноя 08, 2010 7:41

Быков Алексей писал(а):думаю после того как найдете эту тему можно будет не развивать.
сейчас просмотрел это место - стр 28 но ссылки уже не работают. я вам в личку кинул чертежи. надеюсь Борис будет не против ?

Не против. Для того и выложил в открытый доступ, чтобы наконец были правильные чертежи. А ссылка не работает потому, что срок хранения файлов на "народе" истек, если нужно - могу перезалить. И, как совет - сейчас бы я использовал подшипники меньшего наружного диаметра - милиметров 3-4-5 можно было бы выйграть. Либо сделал так - ту циркулярку, что в моих чертежах, я бы использовал под твердосплавной диск примерно ф130 мм, а для мелочи и шпона (особенно для резки последнего) прикупил бы KS-230 - у ней раза в два больше оборотов, потому и рез будет чище (есно проведя с ней некоторые доработки).
И по поводу конструкции автора топика - у вас не показан механизм натяжения ремня. А ведь его тоже надо делать, а это лишняя морока. Поэтому я за прямой привод.
Аватара пользователя
Борис_Б

Сообщения: 1581
Зарегистрирован: Чт янв 29, 2009 9:49
Откуда: г.Хабаровск
Благодарил (а): 84 раз.
Поблагодарили: 86 раз.
