Hello Independence

Ну вот ещё один кораблик заказали, Independence от AL. Приехал 27-го из отпуска и, изголодавшись по моделям, в перерывах между "срочными делами" последних отпускных дней начал таки сборку :).

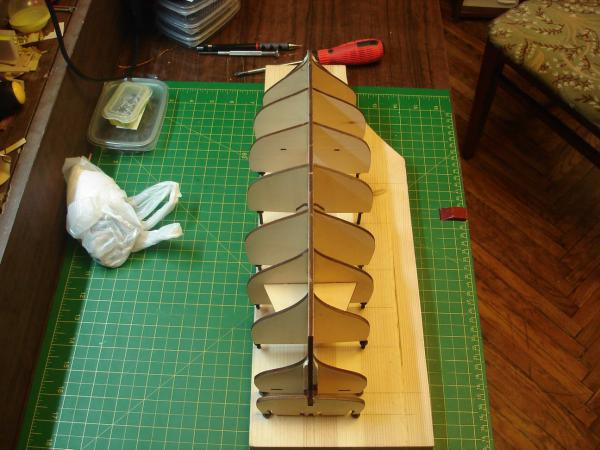

Скелет был уже склеен, кроме того наклеен палубный настил на одну из палуб.

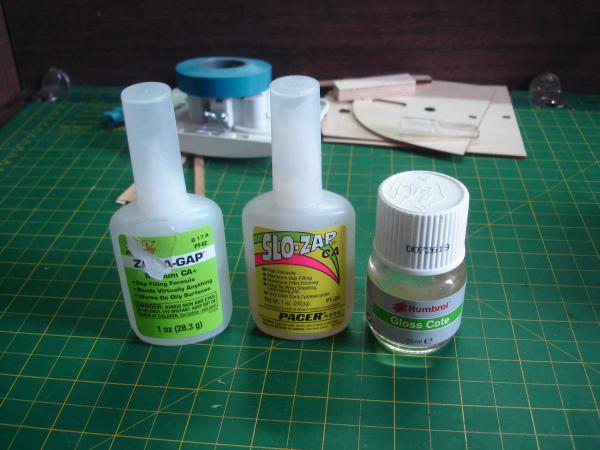

Всё поклеено одним (или несколькими :) ) из этих клеев:

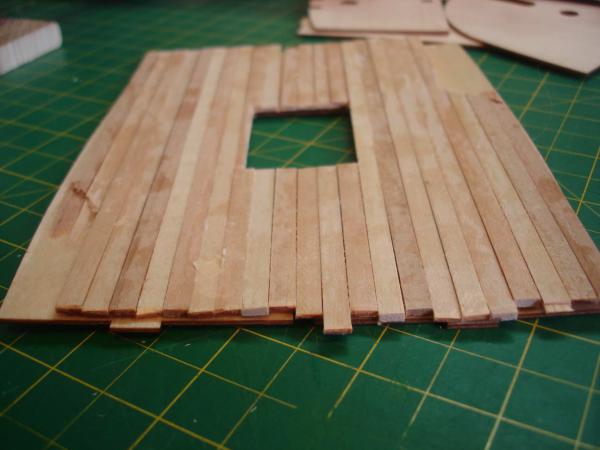

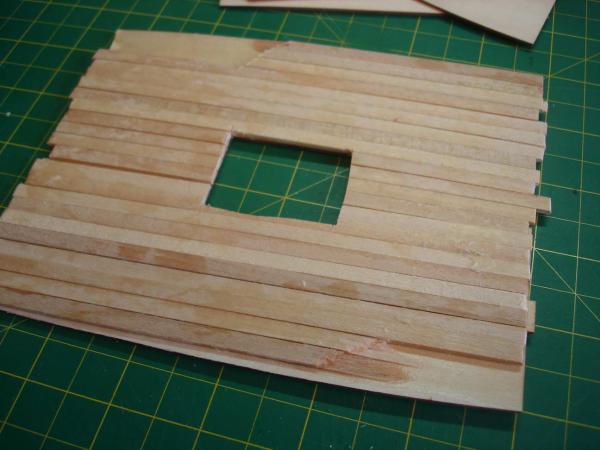

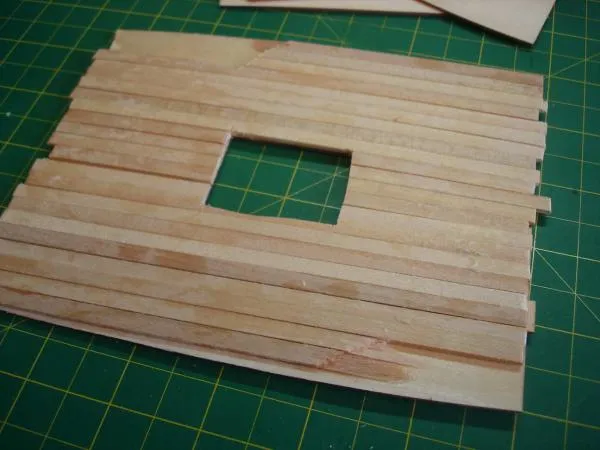

Не знаю каким именно, просто они все лежали в коробке.[spoiler] Кроме того по ошибке на палубный настил был пущен рамин для черновой обшивки (толстый который). Надо отдирать :(




Грел её родимую утюгом, феном, тёплыми словами - не помогло :) Клей какой-то зверский, да и намазан густо.
Протёр растворителем, потом промокнул растворителем, потом просто стал им поливать - ноль :)
Вобщем отодрал кое как без намёка на элегантность местами оторвав верхний слой фанеры. Зашкурил, глянул на всё это безобразие..., и решил что всё пучком :) - приклею её ущербной стороной вниз ;).

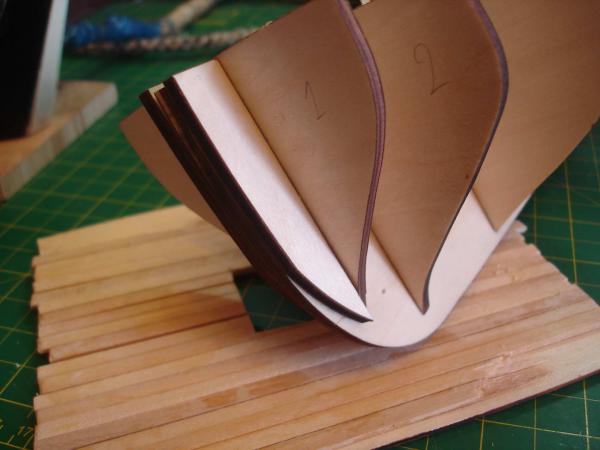

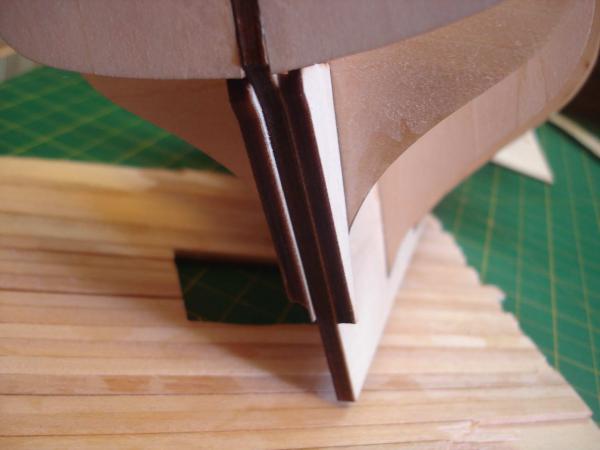

Передний шпангоут был не до конца просажен, это видно, если приложить палубу:

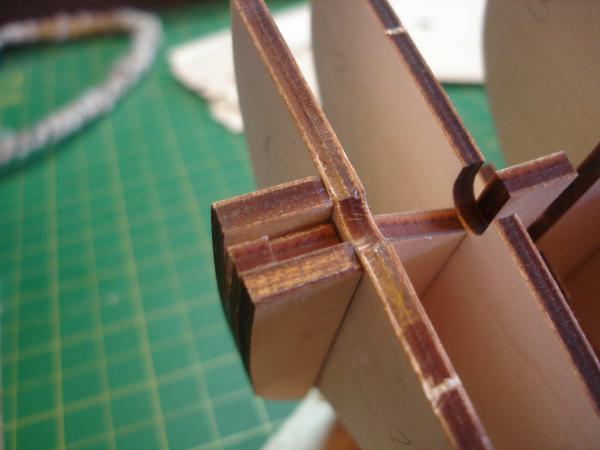

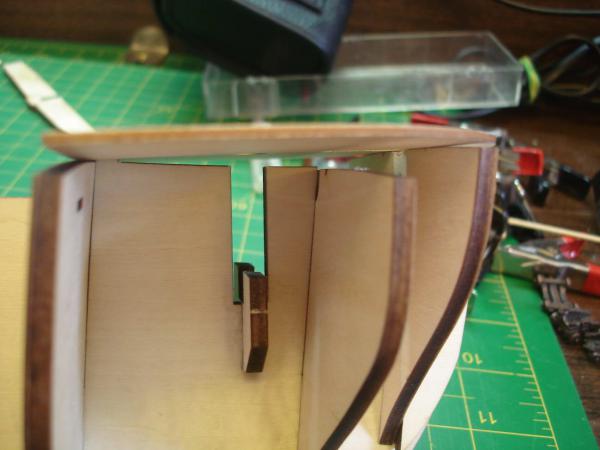

Т.о. и усиления оказались посажены выше чем надо:

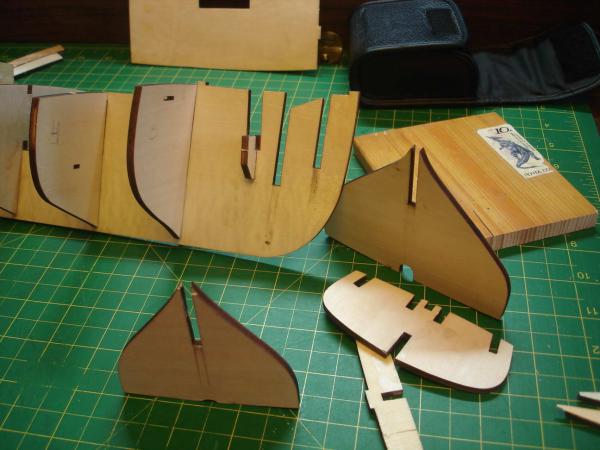

Разбираем.
Тут конечно нахрапом брать нельзя, - каркас всё-таки. Но клей, зараза, держит. Спросил на форуме, посоветовали соотв. химию, но в шаговой доступности я ничего не нашёл. А руки-то чешутся)
Вобщем долго грел феном, ковырял клеевые швы концом ножа, пошатывал шпангоуты, снова грел. Ну и слова волшебные конечно тоже помогли сдвинуться с места))

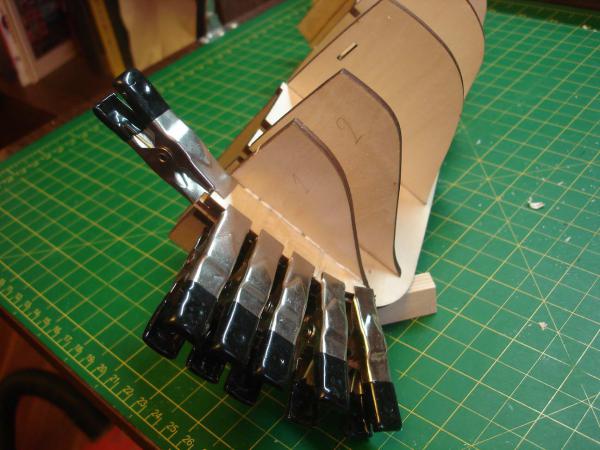

Собираем, клеим:




В корме тоже не всё хорошо:





Тоже разбираем, собираем и т.д.

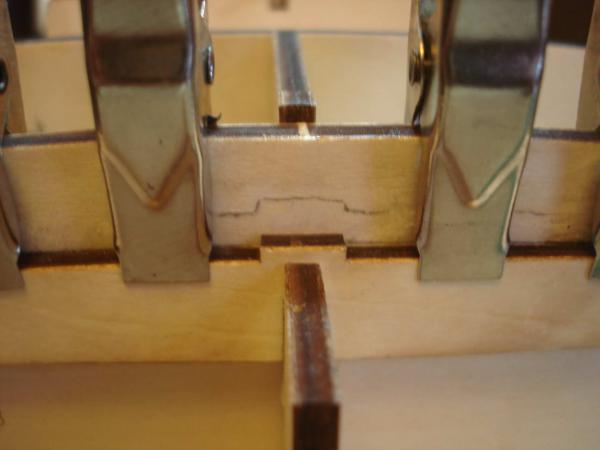

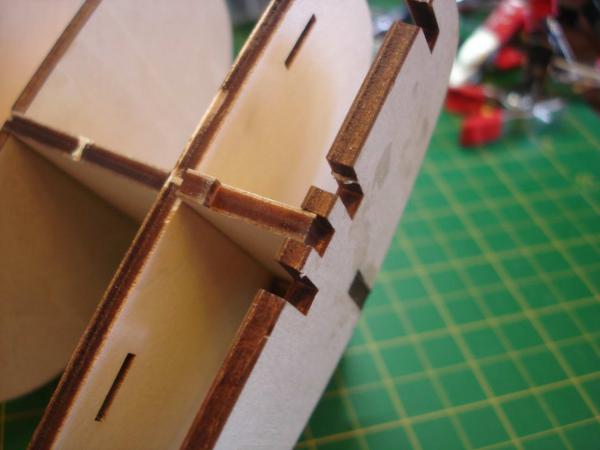

В середине корпуса фальшбимс был не просажен до конца (старое место отмечено карандашом и следами клея):

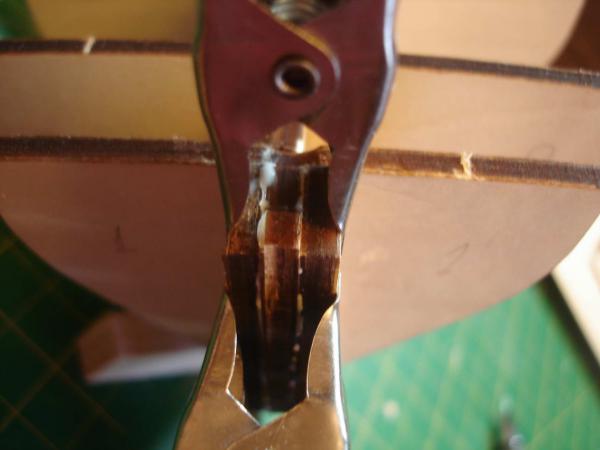

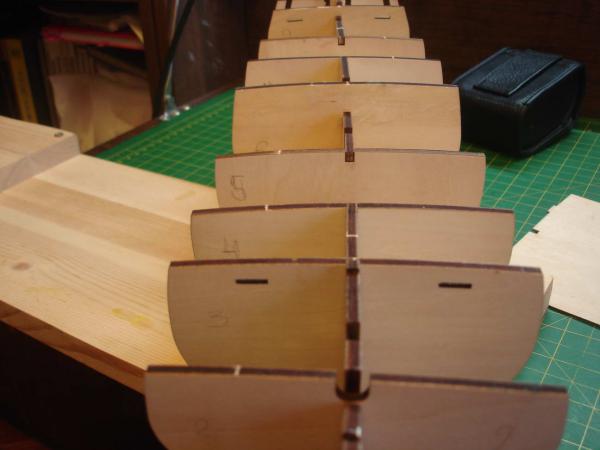

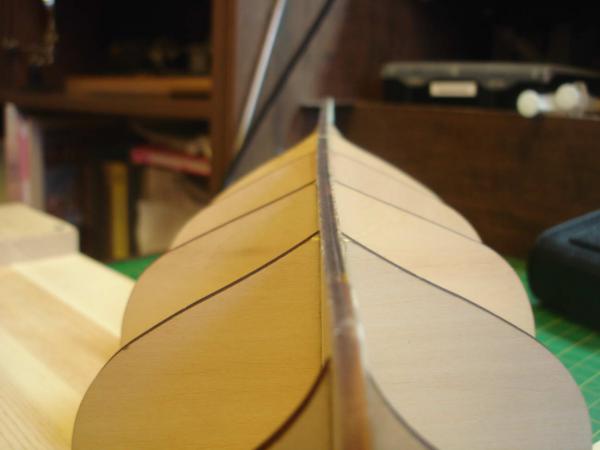

Ну и килевая конечно же выгнута:

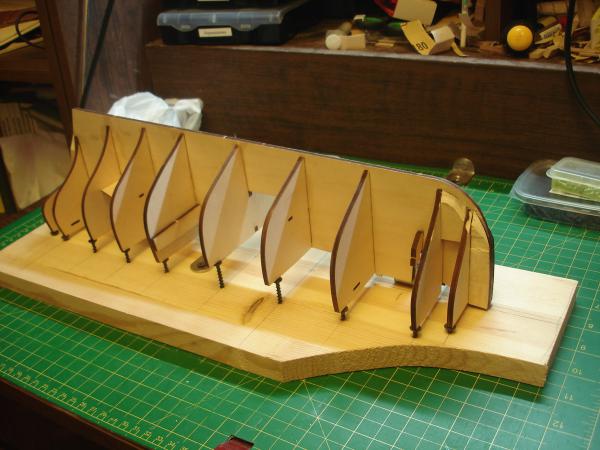

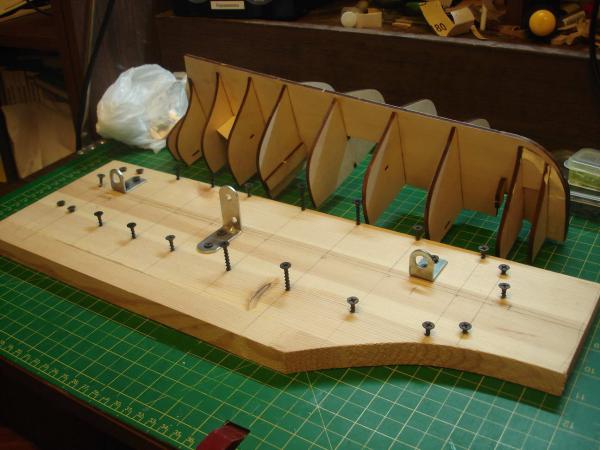

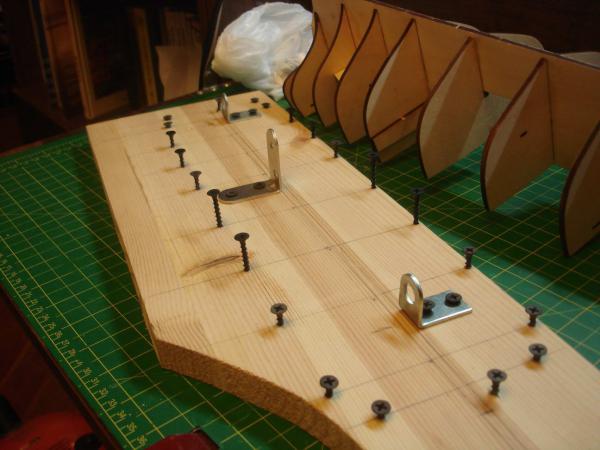

Пошёл тем же путём, что и в прошлый раз, но теперь немного усовершенствовал стапель:



Сначала хотел ставить уголки попарно зеркально, но попробовав понял, что удобнее ставить по одному в противоход изгибу килевой, так гораздо проще устанавливать/снимать скелет.





Скелет встаёт плотно, снимается легко, килевая выровнялась:



Ещё штевни к земле притяну и будет идеально.
А перпендикулярность шпангоутов обеспечу бальзовыми вставками.

Нынче утром наконец-то съездил в Вудсток в Подрезково (место просто расчудесное для нашего брата). Затарился в том числе и бальзой для этого проекта. Так что теперь можно начинать заполнение корпуса.

PS Мужчины, не надо клеить каркас всякими ЗАПами нерусскими :) Юз ПВА, - и держит нормально и если надо отпускает легко.
Оценка читателей
, чтобы оценить запись
Оценок пока нет
Автор записи
FreeLander
114 записей · 3 подписчика
Следить
31.08.2010 07:40:45
Похоже, это новый уровень сборщика кита - не просто собрать идеально, но предварительно все неидеальное разобрать! :)
(И еще напевая интернационал - "мы старый мир разрушим до основания и затем ... ")
Мне нравится0
Ссылка Мне нравится0
31.08.2010 08:08:44
 :)
Мне нравится0
Родитель Ссылка Мне нравится0
Константин
31.08.2010 09:28:58
Как же я рад, что отдал корабль на сборку профессионалу, в хорошие руки! А то я сам бы собрал какое-нибудь морское чудовище:)

FreeLander, спасибо огромное за такой отличный блог! я буду отслеживать статус:)
Мне нравится0
Ссылка Мне нравится0
31.08.2010 10:16:17
Константин, спасибо! Постараюсь оправдать Ваши ожидания! :)
Мне нравится0
Родитель Ссылка Мне нравится0
Александр
03.09.2010 12:24:23
Да-а-а, вспоминается первый шпангоут, с каким трудом вставал на мето :evil:
Желаю удачи в разборке сборке! Думаю, что после него на свой смотреть не захочется :oops:
Мне нравится0
Ссылка Мне нравится0
03.09.2010 12:35:54
Александр, спасибо!
Если я правильно понял, то Ваша модель эта: http://picasaweb.google.ru/118352369589541721632/BuildingIndependence1775ArtesaniaLatina# ?
Очень хорошая работа, я на неё ориентируюсь. Уже не раз смотрел этот альбом, аккуратная сборка.
То что я планирую будет выглядеть иначе просто из-за того, что почти всю обшивку нарежу сам, ту, что из набора использовать не хочется, потому как есть более приятный и привычный в работе материал.  Так что внешний виду будет сильно отличаться, а по аккуратности, если удастся сделать так же как Вы, буду доволен проделанной работой.

Мне нравится0
Родитель Ссылка Мне нравится0
12.09.2010 16:33:12
Скажите, Вы сделали стапель для выравнивания киля. Он будет применен при черновой обшивке? То есть ставите набор в стапель, обшиваете вчерновоую и после этого вынимаете и киль ровный?
Мне нравится0
Ссылка Мне нравится0
12.09.2010 23:05:50
Да, стапель именно для выравнивания киля, точнее чтобы зафиксировать киль в выпрямленном состоянии. Затем он в таком виде заполняется бальзой (http://shipmodeling.ru/blogs/FreeLander/844.php), которая впоследствии не даст ему вновь искривиться.
После заполнения стапель уже не нужен, так как корпус сам по себе очень жёсткий - по сути композитная болванка.
Мне нравится0
Родитель Ссылка Мне нравится0
05.02.2012 09:30:27
Скажите, вот вы пишите, что скелет уже собран был и  одна палуба обклеена, вы кит с рук брали что ли?
Мне нравится0
Ссылка Мне нравится0
05.02.2012 10:35:35
Ну можно и так сказать :)
На самом деле мне заказали его сборку, - человек сначала сам стал собирать, потом решил отдать на сторону, то бишь мне :)
Мне нравится0
Родитель Ссылка Мне нравится0
05.02.2012 11:06:12
Ясно) спасибо за ответ :)
Мне нравится0
Ссылка Мне нравится0
Александр
25.06.2012 01:41:54
а в данном случае киль был выгнут в одной плоскости или пропелером?
Мне нравится0
Ссылка Мне нравится0
25.06.2012 01:47:42
Честно говоря уже не помню, может и пропеллер был.
В любом случае его таким же макаром можно лечить: ссылка
Мне нравится0
Родитель Ссылка Мне нравится0
