Черновая обшивка

Неделя прошла под эгидой какой-то мерзкой гриппозной простуды, неприятность которой усугубляется необходимостью ходить на работу (конец года, будь он неладен). Но охота пуще неволи, поэтому черновую я практически доделал.

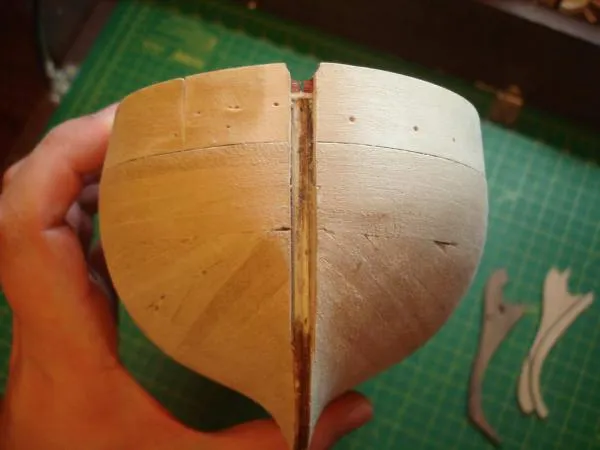

Вот для сравнения борт совсем неошкуренный и борт в процессе шлифовки:
[spoiler]

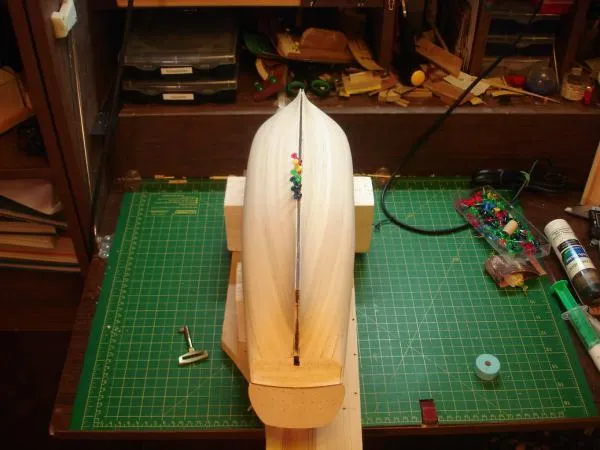

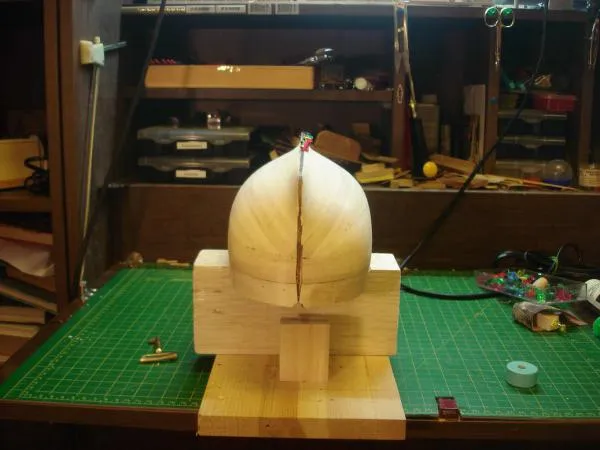

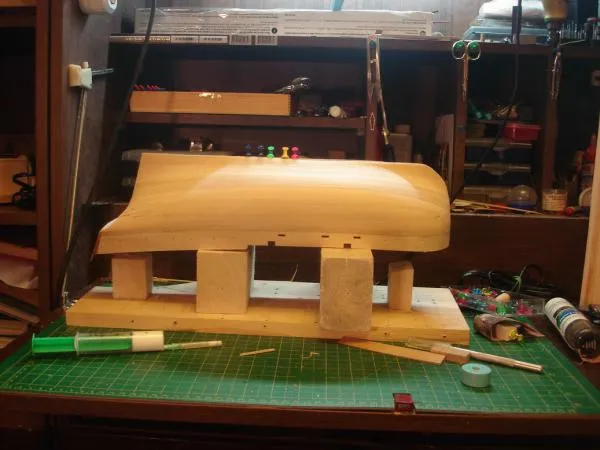

Чтобы сделать переходы в дэйдвуды максимально плавными я умышленно не стал обрубать рейки при их переходе на фанерную поверхность, а обшил всё полностью с тем, чтобы впоследствии сошкурить дейдвудную черновую обшивку почти в ноль. Пыли конечно много, но о решении не жалею, получилось вроде довольно гладко.












Надо отметить, что понравился материал для черновой (рамин вроде как). Уже работал с таким, когда делал свой Бремен, но это было так давно, что я уже всё забыл. А дерево для черновой очень подходящее: мягкое, вязкое, легко сгибающееся, удачной толщины.


Первый раз сделал обшивку прежде вклейки штевней, в принципе довольно удобно, - не надо подгонять конец каждой примыкающей планки по отдельности. Но для чистовой так делать не рискну, слишком рискованно.

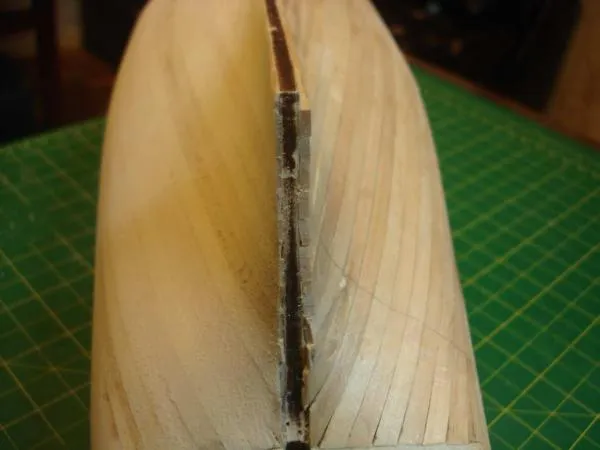

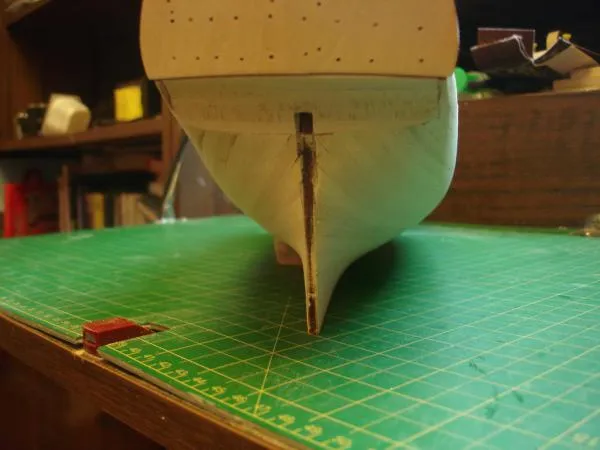

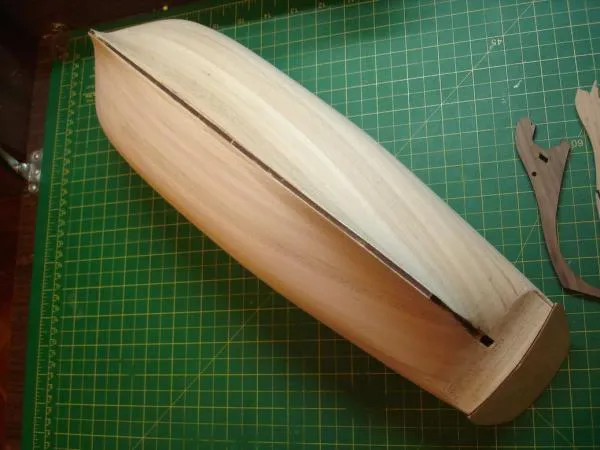

Вот начисто подогнанный паз под форштевень:

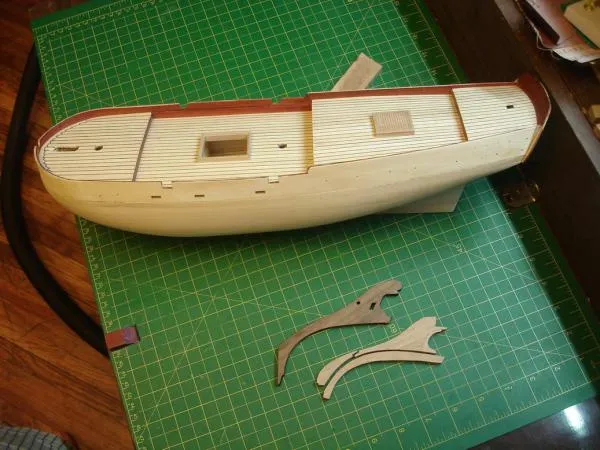

После примерки родного орехового штевня с княвдигедом меня посетила шальная идея выпилить правильный, - составной. Альтернативой была обшивка орехового грушевым шпоном с иммитацией стыков, что в принципе несколько проще, но утолщает деталь более чем на миллиметр.
Посоветовался с "главой семьи", она сказала: "пили, а то потом будешь жалеть". Сомнения отпали :).
Родной шнобель:

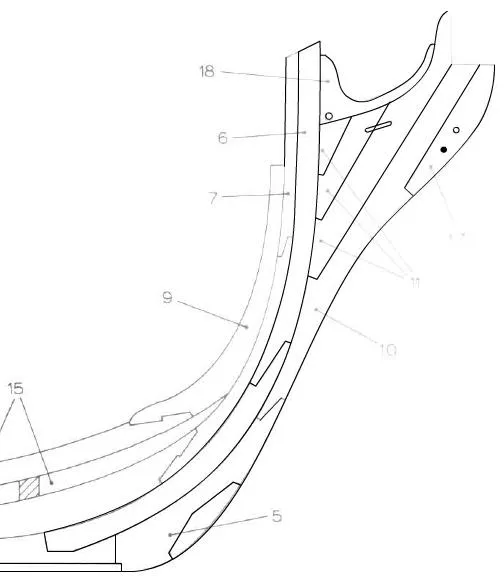

Оригинальный чертёж был позаимствован у Мондфедльда (подошёл идеально):


Для того, чтобы подчеркнуть стыки, снял небольшую фаску. Не завидую авторам адмиралов: если обходиться без шпатлёвки щелей, то работа очень кропотливая. Больше всего раздражала необходимость одновременно пользоваться несколькими станочками, что очень неудобно в условиях ограниченной рабочей поверхности.

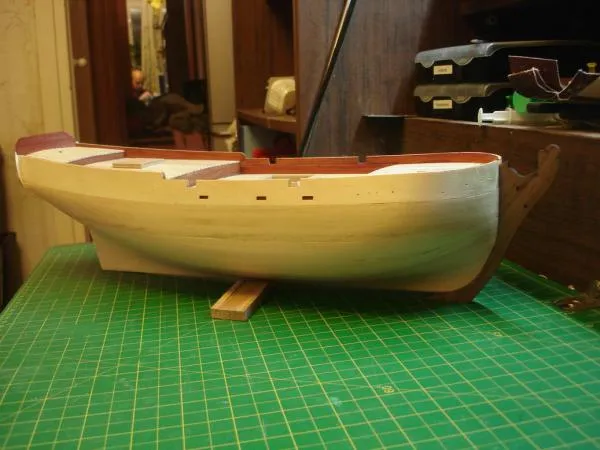

Вот чего получилось в итоге:

На княвдигеде надо ещё прорубить всяческие отверстия. По идее его ещё надо по толщине слегка заузить, но тут я уже пас, не знаю как это сделать наверняка.
Оценка читателей
, чтобы оценить запись
Оценок пока нет
Автор записи
FreeLander
116 записей · 3 подписчика
Следить
Александр
23.11.2010 13:06:28
Насколько я помню, тут черновая из липы, но качество великолепное, я после нее на Джотике плевался, весь остаток реек пустил на Гранаду.
Кстати, на руторенте видел массу учебных фильмов по резьбе по дереву, посмотри, может что-нибудь заинтересует.
Мне нравится0
Ссылка Мне нравится0
23.11.2010 13:09:58
Да вроде не липа, хотя и похожа... Во всяком случае та липа, с которой я работал отличается и по цвету и по характеристикам.
По резьбе у меня проблема не столько в технике, сколько в инструменте. В принципе дальнейшие пути просматриваются, но сейчас пока не хочется тратить на это силы и время.
Мне нравится0
Родитель Ссылка Мне нравится0
23.11.2010 13:11:43
Кстати придётся всё-таки делать носовую фигуру. Руки чешутся :) Просто пока не знаю буду лепить или резать из дерева. Будем ещё посмотреть.
Мне нравится0
Родитель Ссылка Мне нравится0
23.11.2010 13:45:46
Однозначно, сначала лепить, а потом и резать - так будет удобнее.
Сам как раз собираюсь сделать классического львенка на пробу - поддержу тему! :)
Мне нравится0
Родитель Ссылка Мне нравится0
23.11.2010 13:49:18
Давай-давай :) А мы заценим :)
Мне нравится0
Родитель Ссылка Мне нравится0
Александр
23.11.2010 13:19:08
А какой персонаж планируется?
Мне нравится0
Ссылка Мне нравится0
23.11.2010 13:32:36
Дык "конык" с Халифакса. Просто я подумал: чего мудрить, - лошадка вполне симпатичная. Морду ейную переврать вроде сложнее чем какую-нить человечью.
Отправной точкой послужило то, что на княвдигеде есть уступ для персонажа. Правда на чертеже за этим конём смутно просматриваются 2 маленьких "херувима", но ими я наверное всё-таки пожертвую. Уж слишком "смутно" просматриваются.
Мне нравится0
