Начало обшивки, фальшборта, решётки

Поднакопилось фоток, решил не дробить по темам, а вывалить всё вместе :)

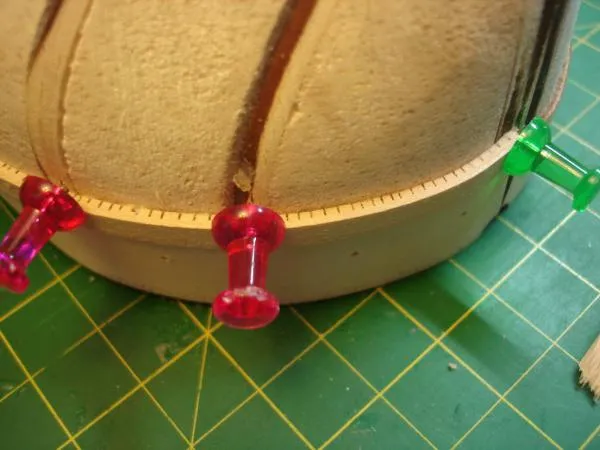

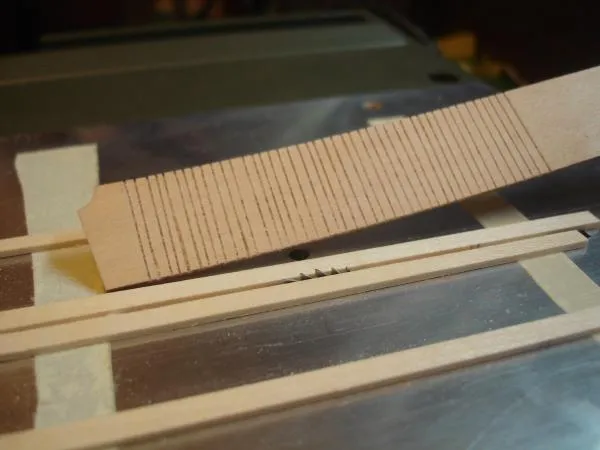

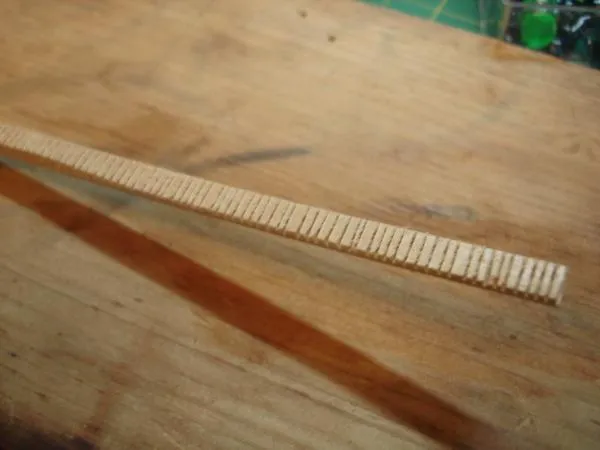

После того, как закончена палуба, самое время заняться фанерным фальшбортом. На баке он очень сильно изгибается и я уже стал разогревать утюг, когда мне вдруг вспомнилась одна из тем с форума мастеровых, там Дмитрий Довженко изгибал фанеру с помощью поперечных надпилов, решил попробовать нечто подобное:
[spoiler]
После такой операции фанера изгибается без малейшего усилия, а прочность восстанавливается после зашивки фальшборта изнутри, но об этом чуть позже.

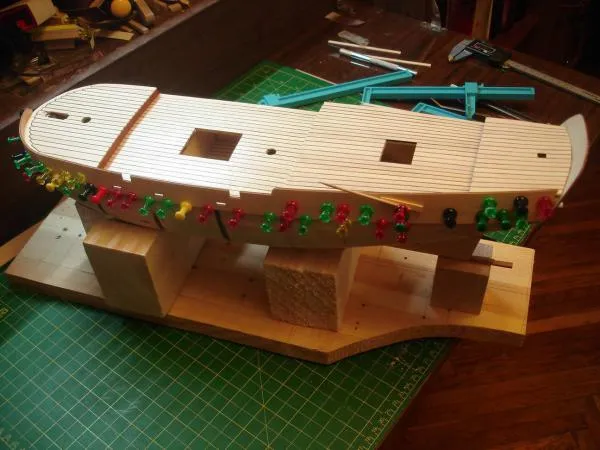

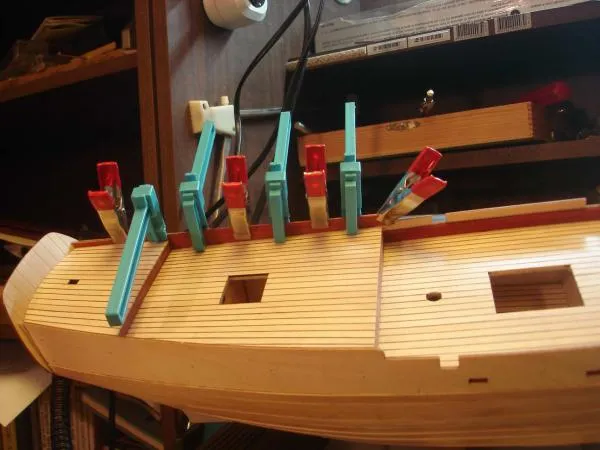

Пришпиливаем всё это кнопками:

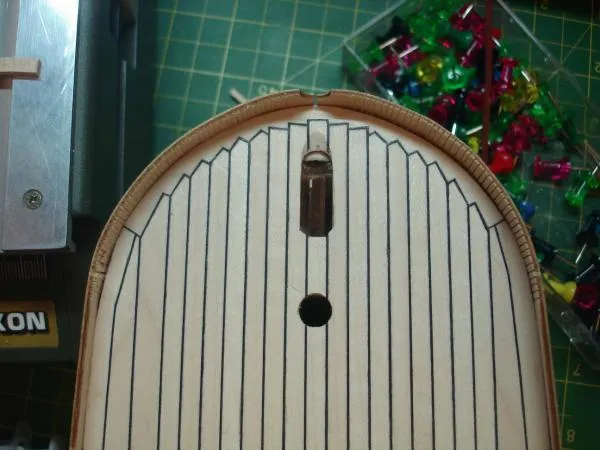

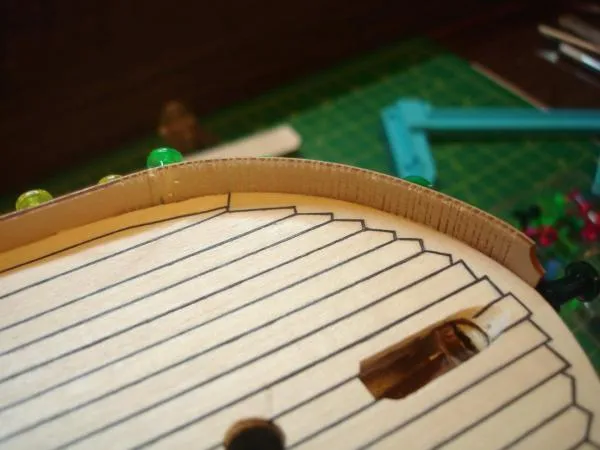

Прилегание к ватервейсу:

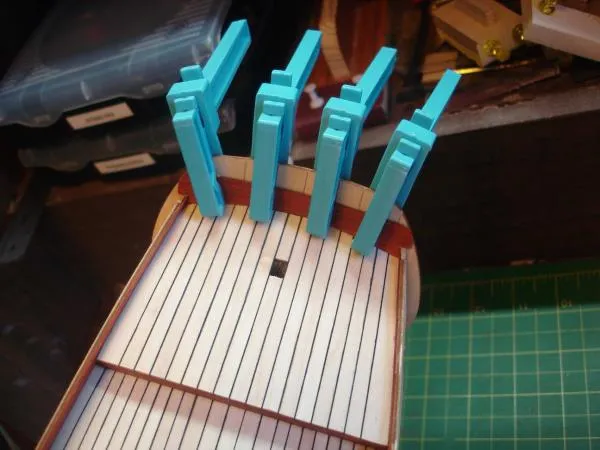

Приделываем гакаборт (так же надпилен для гибкости):

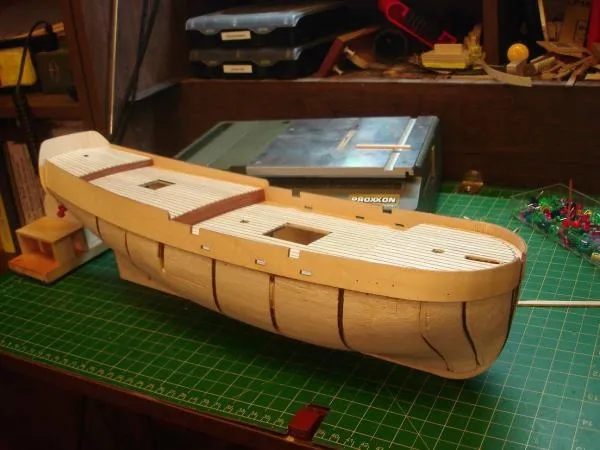

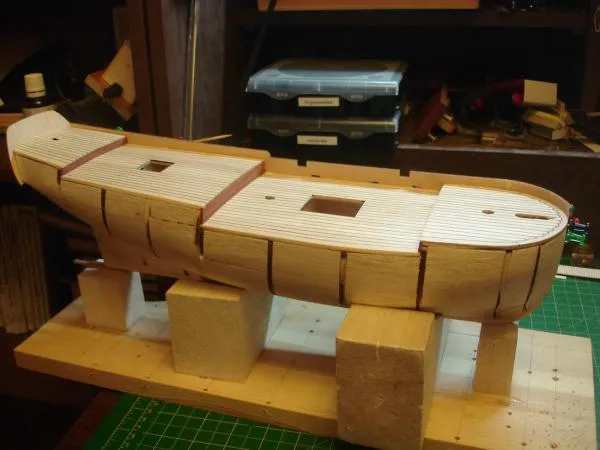

Оба фальшборта на месте:

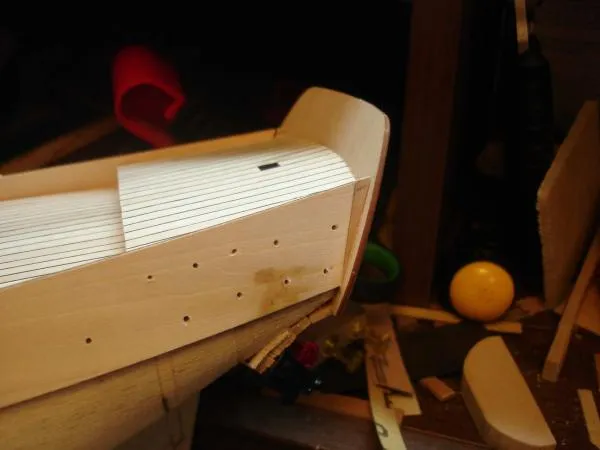

Справа небольшая щель, позже вылечил вырезав кусок фальшборта и прижав утюгом:

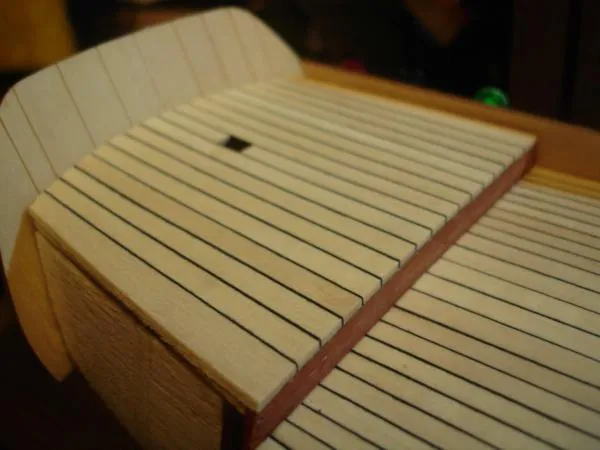

Фальшборт и гакаборт у меня не состыковались, поэтому сделал вствки:

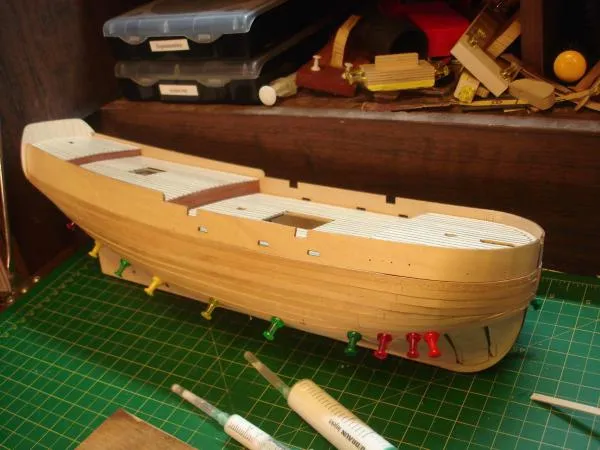

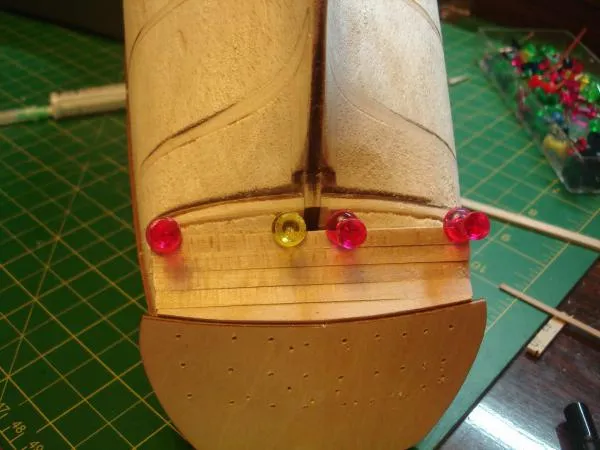

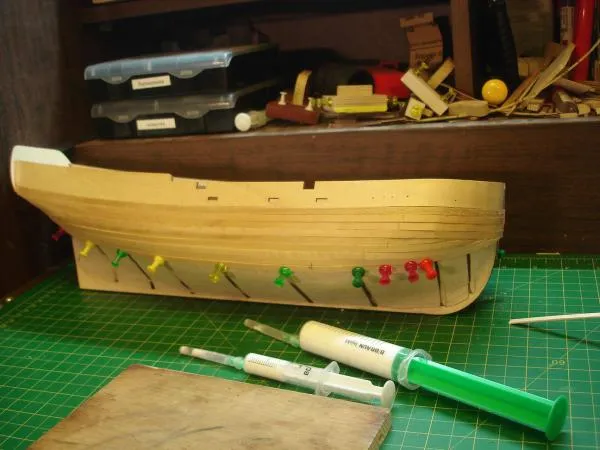

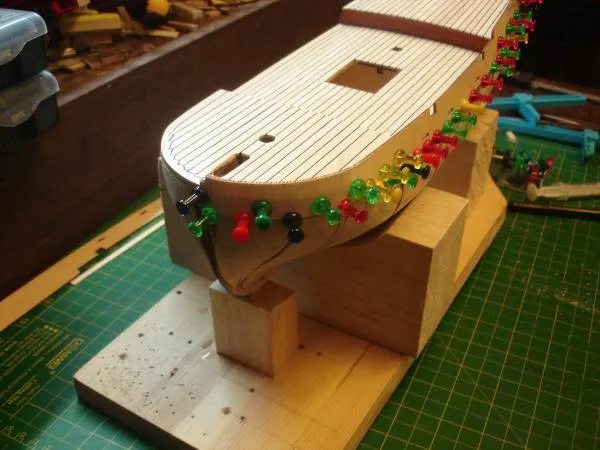

Ну и начнём шить черновую:


Можно надпиливать и рейки:

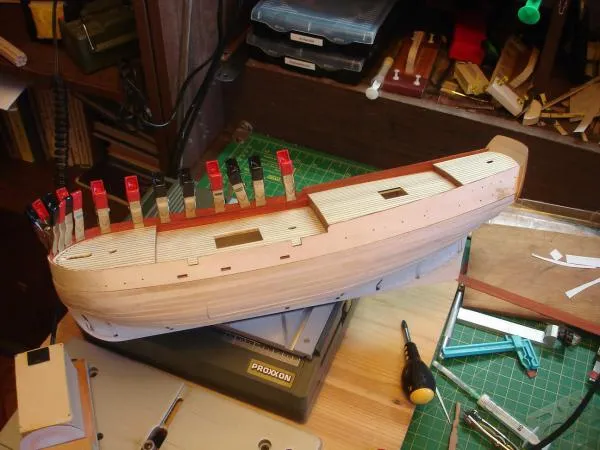

В какой-то момент обшивка мне надоела и я стал зашивать фальшборт изнутри.

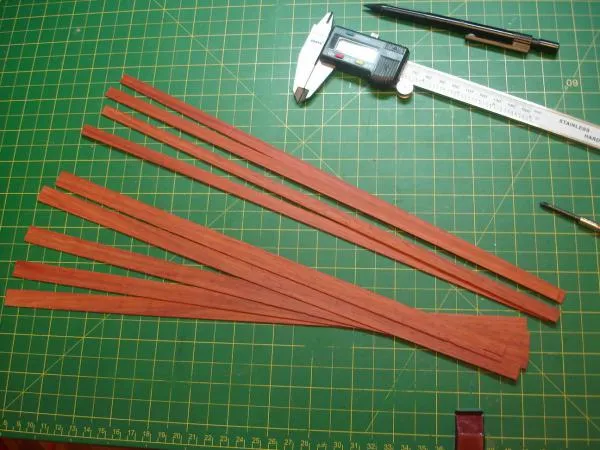

Пиленый шпон падука согнал до толщины в миллиметр, нижняя планка будет чуть толще:


Изгибание падука на ребро это подвиг. Лущёный шпон гнётся гораздо легче.






Ну вот, с падуком разобрался, а желания возвращаться к обшивке никакого :)

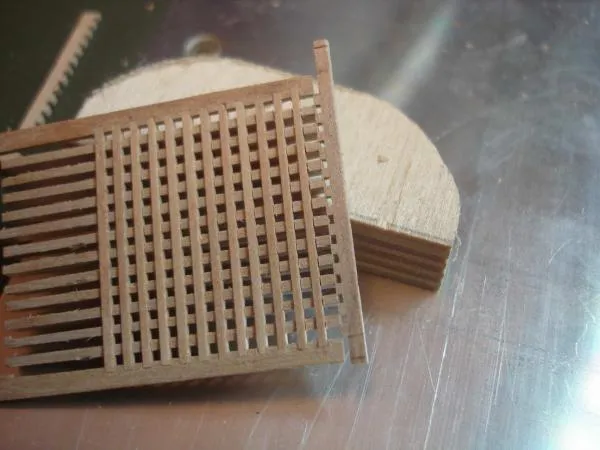

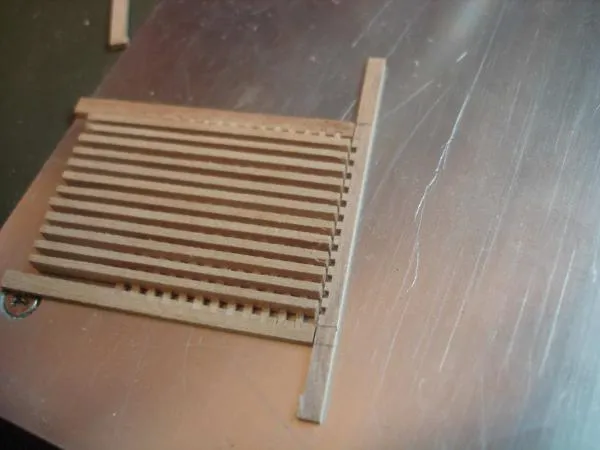

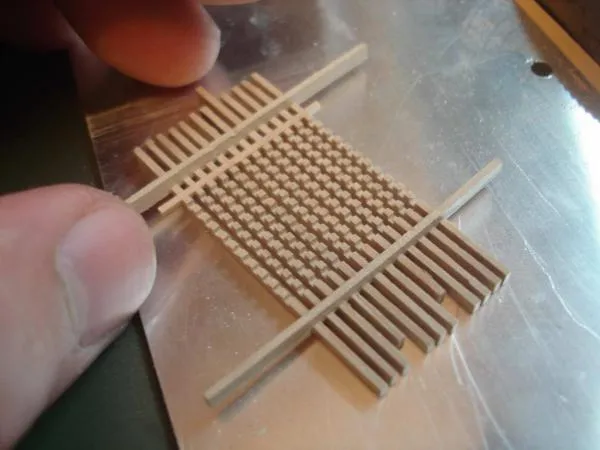

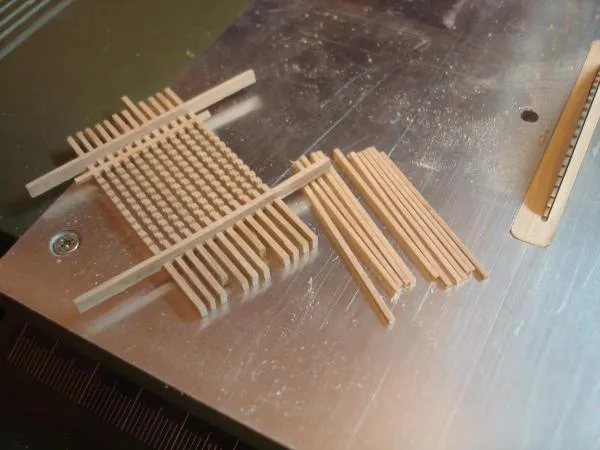

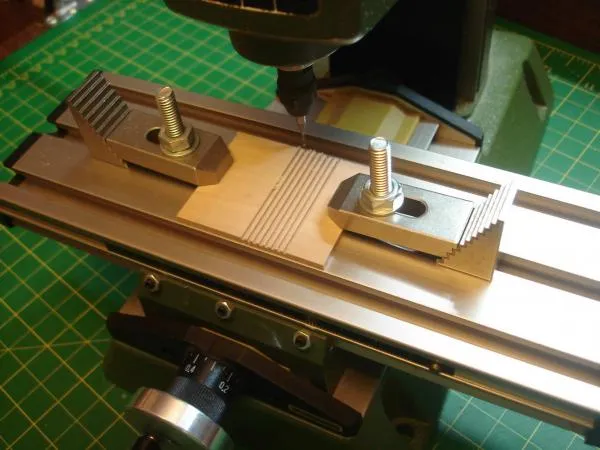

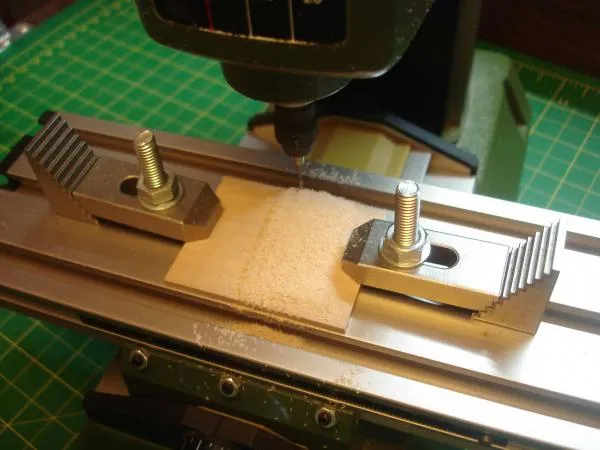

Займёмся решётками. Их две, одна побольше, другая поменьше. Решил делать максимально приближённо к реальным, т.е. поперёк идут гребёнки, вдоль кладутся тонкие планки, обвязка с врезкой концов перекладин:

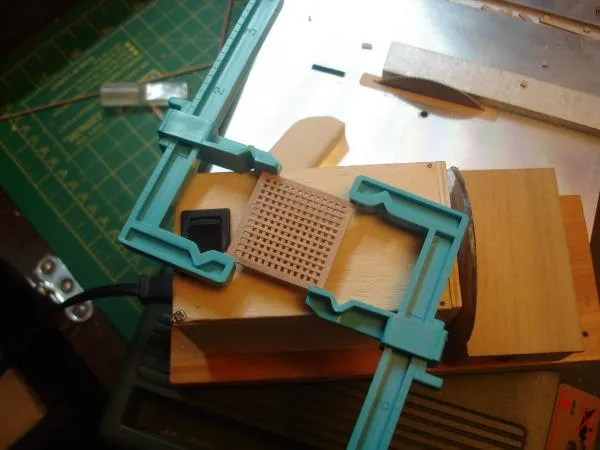

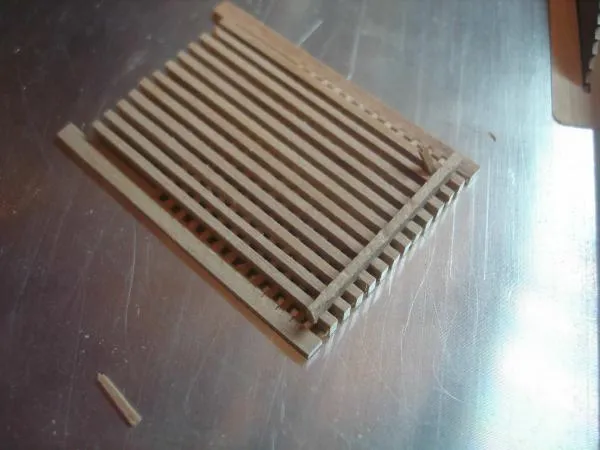

Ну вот, первую собрал:

Намучался, всё-таки сборка ответных гребёнок гораздо проще. Со второй не стал так мудрствовать. А врезка концов смотрится хорошо, жаль мало кто её делает.

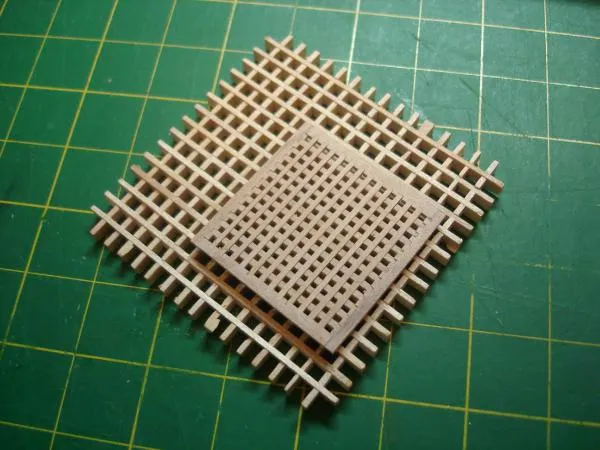

На фоне решётки из набора, самодельная всегда будет смотреться выигрышно :)


Груша под шубой :)


Груша без шубы :)

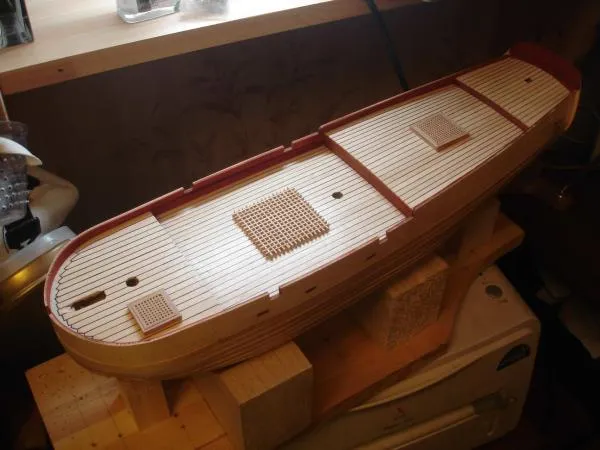

Ну вот, вроде доделал и сами решётки и обвязку и комингсы. По центру лежит заготовка из набора, - просто для сравнения, на грузовом люке решётки не будет, там надо сделать просто комингс, но он не тривиальный, займусь позже.


Оценка читателей
, чтобы оценить запись
Оценок пока нет
Автор записи
FreeLander
114 записей · 3 подписчика
Следить
Александр
04.11.2010 13:29:49
По-моему в кормовой части фальшборт поставлен высоковато, там планширь должен прямо на палубе лежать и шпигаты должны быть примерно вровень с палубой
Мне нравится0
Ссылка Мне нравится0
04.11.2010 14:26:32
Так по шпигатам вроде и ровнял, они вровень с палубой...
Мне нравится0
Родитель Ссылка Мне нравится0
Александр
04.11.2010 15:08:40
Точно, теперь увидел, тогда надо будет в корме снимать, а хотя можно и так оставить :) . Не принципиально.
Мне нравится0
Родитель Ссылка Мне нравится0
04.11.2010 15:30:00
Я тут тоже пораскинул: снять можно, но не вровень с палубой, это будет сложно. Есть большой риск поцарапать лак, чего хотелось бы избежать. Вобщем с твоего, Александр, позволения, оставлю так, - исправлять слишком хлопотно и долго. Но на будущее учту, тут я как-то невнимательно это место изучил :(
Мне нравится0
Родитель Ссылка Мне нравится0
Александр
04.11.2010 16:11:54
Уломал :)
Мне нравится0
Родитель Ссылка Мне нравится0
04.11.2010 21:54:46
 :D Ну и отлично :)
Сегодня весь день угрохал на комингсы грузового люка и всё равно неидеально получились  :(
Вклеил, но чего-то к обшивке возвращаться не тянет, думаю, может лафеты начать точить. Всё-таки фитинги делать приятнее всего.
Мне нравится0
Родитель Ссылка Мне нравится0
Алексей
05.11.2010 09:52:11
А врезка концов смотрится хорошо, жаль мало кто её делает.
Петь, ты опять поднимаешь планку. ;)  Я еще не успел свыкнуться с врезкой досок палубы в ватервейс. А тут еще решетки.
Интересно, что еще у тебя на уме?  :)
Мне нравится0
Ссылка Мне нравится0
05.11.2010 10:07:14
Алексей, приятно конечно слышать, спасибо :), но планка давно поднята, это не я :)
Те же концы планок я видел например на модели Смирнова в Крокусе, тогда мне это дело и запало в душу :). Причём он это сделал в сотке :o
Мне нравится0
Родитель Ссылка Мне нравится0
05.11.2010 16:28:10
А что это за дерево светлое? Клен?
Мне нравится0
Родитель Ссылка Мне нравится0
05.11.2010 16:37:48
Похоже на то, с уверенностью не скажу. Помню, что на чемпионате мы с Игорем и Андреем вынесли вердикт по поводу породы, но какой именно уже не помню  :D
Мне нравится0
Родитель Ссылка Мне нравится0
05.11.2010 10:37:32
Да, решетки хороши! Можно распечатывать и вешать картинку над рабочим столом!
У себя буду делать только такие. Даже уже пробовал. Вот только проблема с нужными фрезами, у меня только проксоновские на 1 и 2 мм, а нужны для масштаба 1.5мм.
Мне нравится0
Родитель Ссылка Мне нравится0
05.11.2010 12:22:47
Вот только проблема с нужными фрезами, у меня только проксоновские на 1 и 2 мм, а нужны для масштаба 1.5мм
Женя, это не проблема, проходишь миллиметровой фрезой, даёшь смещения 0,5 мм и проходишь ещё раз. Фрезер у тебя есть.
Плохо когда нужно 0,5мм, а есть не меньше 1мм, но тоже можно вывернуться.
Мне нравится0
Родитель Ссылка Мне нравится0
Александр
05.11.2010 13:37:20
Петр, а ты каждую планку при изгибе надсекаешь? Неужели так быстрее, чем той-же сгибалкой?
Да, сразу не написал, присоединяюсь ко всеобщему восхищению по поводу решеток. Все больше толкаешь меня к мысли о покупке фрезера :)
Мне нравится0
Ссылка Мне нравится0
05.11.2010 14:05:03
Петр, а ты каждую планку при изгибе надсекаешь? Неужели так быстрее, чем той-же сгибалкой?
Нет, только там где очень крутой изгиб, по времени примерно то же, что и с утюгом (сгибалка не нравится, сминает планку), но комфортнее, - легче гнуть. Главное потом не жалеть клея, тогда на прочность это не влияет, ну и если бы не было бальзовой подложки, то конечно не стал бы надрезать. В местах, где потом будет большой съём материала при шлифовке, этот способ тоже не пойдёт по понятным причинам.
Короче говоря, способ хороший, но не основной - скорее для разнообразия.

Все больше толкаешь меня к мысли о покупке фрезера
Дело хорошее, но для решёток мне кажется достаточно циркулярки. Если бы надо было делать большее количество решёток, то с фрезером не стал бы связываться, - задолбаешься маховички крутить :)
Мне нравится0
Родитель Ссылка Мне нравится0
05.11.2010 16:10:33
Хорошо, когда есть станок! А мне остаётся только мечтать об этом! Условий нет, возможность есть! Работаю на кухне.
Мне нравится0
Ссылка Мне нравится0
05.11.2010 17:56:19
Владимир, я начинал с табуретки и ножа, как и многие здесь наверное :)
Поверьте, мы иногда и сами не предполагаем, чем способны обзавестись ради хобби :)
Мне нравится0
Родитель Ссылка Мне нравится0
05.11.2010 18:36:18
чем способны обзавестись ради хобби smile:)
Вот правда. :)
Обзавестись- это со знаком "+". И конца и края этому не видно.

Мне нравится0
Ссылка Мне нравится0
17.01.2011 02:21:36
Циркулярка делает больше сколов чем фрезер.
